Фрезер для врезки замков FC116U VIRUTEX 1600300
Применение:
Фрезер специально разработан для быстрого, точного фрезерования посадочных мест под корпус и переднюю планку замка в дверных полотнах, как на объекте, так и в мастерской.
Описание:
Система крепления инструмента позволяет выполнять пазы на уже установленных дверях, не повреждая их поверхности.
Установочная штанга для быстрого монтажа фрезера на заданной высоте дает возможность серийной врезки замков в рекордные сроки.
Возможна работа в горизонтальном положении.
Для работы с дверями, имеющими уступ, предусмотрена регулировка центровки.
Фрезер оснащен червячным механизмом погружения с системой отключения погружения при достижении заданной глубины фрезерования, обеспечивающим последовательное заглубление фрезы в процессе фрезерования, и системой амортизаторов, для устранения рывков в процессе работы и облегчения перемещения фрезера при его вертикальном использовании.
Система крепления режущего инструмента состоит из несущей оси, общей для фрез всех диаметров, и непосредственно фрезы, наворачивающейся на эту ось.
Использование такой системы позволяет снизить стоимость режущего инструмента и существенно упростить его замену.
Кроме того, такая система сводит к минимуму время переналадки на формирование посадочного места под переднюю планку замка.
В стандартную комплектацию включено приспособление для сверления, позволяющее существенно облегчить сверление отверстий под ручку замка и запорный цилиндр.
Технические характеристики:
Двойная изоляция
Мощность 1 100 Вт
Глубина фрезерования 0-125 мм
Maкс.
длина фрезерования 177 мм + ? fresa/bit/fraiseMaкс. ширина открытия зажима 190 (200) мм
Частота вращения 23 000/мин
Вес 14 кг
Комплект поставки:
Фреза ? 16 мм
НM
Установочная штанга сборная с ограничителем для быстрого монтажа фрезера на заданной высоте при серийной обработке
резиновые протекторы
сервисные ключи
патрубок пылеудаления
приспособление для сверления UT16I и сопроводительная документация.
Посмотреть и скачать Инструкцию по эксплуатации Фрезера для врезки замков FC116U VIRUTEX (на рус.яз. стр 92)
Производство VIRUTEX (Испания). Гарантия 1 год
Испанский производитель VIRUTEX (Вирутекс) предлагает Вам профессиональный инструмент для работы с деревом, металлом, пластиком и искусственными минералами. Благодаря широкому модельному ряду, Вы можете выбрать
История испанской компании начинается в далеком 1962 году, и за более чем полувековую историю VIRUTEX завоевала лидирующие позиции в индустрии, став одним из лидеров мирового и европейского рынка электроинструментов. Использование новейших технологий и строгий контроль качества с момента разработки и до момента отгрузки потребителям позволяют представить широкий спектр современного, надежного и безопасного оборудования.
Рекомендация “Арсенал Мастера”:
Рекомендуем к покупке. Доставим в любой город России.
Посмотреть в каталоге с ценами Все инструменты, оборудование VIRUTEX
Посмотреть в каталоге с ценами Все фрезеры
Посмотреть статью Инструменты для установки дверей

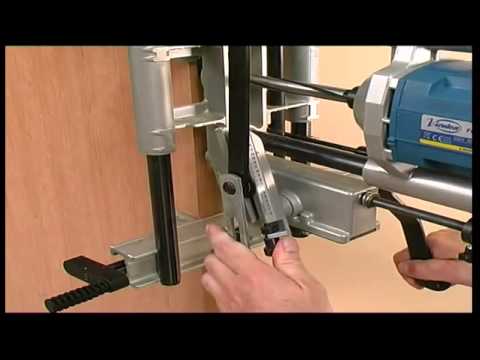

Видео: Фрезер для врезки замков FC116U VIRUTEX
youtube.com/embed/fz2HhaXbkEY”/>Доступны для покупки:
1645287 Удлинитель зажима UP16I .
1645347 UC16K Шаблонодержатель для установки фурнитуры.
1640148 Фреза для сверления под ручку и запорный цилиндр HM, 2 резца, ? 18 мм.
1640149 Фреза для сверления под ручку и запорный цилиндр HM, 2 резца, ? 23 мм.
1640127 Фреза ? 16 мм, HM
1640128 Фреза ? 18 мм, HM
1640367 Фреза ? 20 мм, HM
1640129 Фреза ? 21 мм, HM
1640130 Фреза ? 23 мм, HM
1640368 Фреза ? 23.5 мм, HM
1640369 Фреза ? 29 мм, HM
1640131 Фреза ? 25 мм, HM
1640132 Фреза ? 30 мм, HM
1640140 Фреза для сверления ? 24 мм, HM
Отзывы о Фрезер для врезки замков FC116U VIRUTEX 1600300
Отзывов пока не было. Вы можете оставить его первым
Фрезери для врізки замків і петель – інструмент Virutex для виробництва дверей
Пропонуємо Вашій увазі ще одну унікальну групу ручного інструменту від іспанських конструкторів заводу Virutex – спеціальний інструмент для дверного виробництва – представлена яскравими по оригінальності технічних рішень, в той же час, надійними і надзвичайно практичними пристроями.
Наприклад, така не має аналогів розробка, як пазовальный ручний фрезер Virutex FC116U для врізки дверних замків не тільки може замінити свердлильно-пазовальный верстат у цеху, але ще і володіє перевагою – мобільністю, що дозволяє використовувати його для врізки замків на виїзді, за місцем установки дверей.
Гідним доповненням інструментарію дверного виробництва є ще один спеціальний ручний фрезер від Virutex – FR129N для фрезерування вибірок під петлі в дверях і в дверних коробках. Цей електроінструмент дозволяє значно спростити і прискорити процес присадки петель, забезпечуючи при цьому точність і якість обробки. Можливість використовувати в цьому фрезере самостійно виготовлених шаблонів дозволяє його застосування для більшості типорозмірів дверних петель. Єдина доопрацювання, необхідна після петельного фрезера – висічка кутів, що можна робити звичайною стамескою або, за один раз, пристосуванням для формування кута Virutex RC29M.
Якщо в дверях або дерев’яних вікнах не був передбачений ущільнювач, а потреба в ньому є, вирішити цю задачу з легкістю дозволяє фрезер для пазів Virutex RA17D.
При серійному або масовому виробництві міжкімнатних дверей облицювання кромок, прямих або з чвертю, виконують спеціальні кромкооблицювальні верстати, що працюють за технологією зразок софтформінгу, високопродуктивні і досить дорогі. Для підприємств, що випускають двері одинично і дрібносерійно, використання таких верстатів економічно недоцільно – облицювати дверну чверть можна вручну, для цього призначена ручна кромкооблицювальні машинка Virutex AG98E, з використанням кромочного матеріалу з нанесеним клеєм.
Спеціальний регульований по ширині і висоті дверного отвору шаблон Virutex PB83E призначений для монтажу дверних коробок, скорочуючи час на цей відповідальний процес і робить його простим і безпомилковим.
Нескладний важільний механізм Virutex EP70P значно спрощує зняття та установку дверних полотен, з його допомогою можна легко подваживать навіть важкі двері.
за порядкомза зростанням ціниза зниженням ціниза новизною
16243248
Топ продаж -19%
-5%
eyJwcm9kdWN0SWQiOjI3MzY3NiwiY2F0ZWdvcnlJZCI6MTQzMTAzMDMsImNvbXBhbnlJZCI6Nzc0OTcsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjc1ODQxMDU3Ljg4OTU4ODYsInBhZ2VJZCI6Ijg0MmEwMmE3LWJmZmEtNDI0NC05NjBmLTAzNzFhMmU4ZjExZCIsInBvdyI6InYyIn0.vTSERMsw_fwsMczmgtFGrBWeF06XDERzu1KYYVABtiY” data-advtracking-product-id=”273676″ data-tg-chain=”{"view_type": "preview"}”>Топ продаж -8%
eyJwcm9kdWN0SWQiOjY5ODk0OSwiY2F0ZWdvcnlJZCI6MTQzMTIxMDMsImNvbXBhbnlJZCI6Nzc0OTcsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjc1ODQxMDU3Ljg5MTE4NiwicGFnZUlkIjoiY2E3NGQ0ZGYtODliNS00ODBkLWExYmItYzM3NDkzYTk3NDg4IiwicG93IjoidjIifQ.s-2F54zDrpgas08_9wZCXOi83Q_PmAtls2TaRh4OWY4″ data-advtracking-product-id=”698949″ data-tg-chain=”{"view_type": "preview"}”>-5%
eyJwcm9kdWN0SWQiOjcwMTgyNCwiY2F0ZWdvcnlJZCI6MTQzMTIxMDMsImNvbXBhbnlJZCI6Nzc0OTcsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjc1ODQxMDU3Ljg5MjUzNiwicGFnZUlkIjoiZWQzZDU3YmItYmIyYS00NjliLTg3NzItNjYzZWYzNzI1OTZlIiwicG93IjoidjIifQ.NAhhdQy6gJNPAgE9Z5YgslX980u1KHS1ybptvJxhACI” data-advtracking-product-id=”701824″ data-tg-chain=”{"view_type": "preview"}”>Фрезерные приспособления, дверные инструменты, комплекты для установки дверных замков
Инструменты для установки замков и петель • Инструменты для установки дверной фурнитуры
| 1 Шаблон трехстороннего врезного замка Wrap-Around | $364,00 |
| 1-дюймовая прямозубая коронка с твердосплавным наконечником | $79. 00 |
| 2-1/8″ прямозубая коронка с твердосплавным наконечником | $79.00 |
| Шаблон отделки Baldwin PD005 | $339.00 |
| Шаблон отделки Baldwin PD006 | $339.00 |
| Комплект для установки основного замка отверстия BJ-115-C3 | $499,00 |
| CB-1 Шарнирная врезная фреза 1/2 дюйма, карбид | $15.00 |
| CB-4 Универсальная фреза с верхним подшипником | 29,00 долларов США |
| Комплект зажимов 18 дюймов | $25.00 |
| Угловое долото, подпружиненное | $24.00 |
| Шаблон для врезки с глубоким карманом | $108,00 |
| Дверной держатель | $87. 00 |
| Мастер-шаблон Emtek Pocket Door | $319,00 |
| Сверхдлинная твердосплавная насадка с 2 зубьями: длина 5-1/2 дюйма | $79.00 |
| Набор шаблонов для фрезера 4 шаблона с одним карманом | $109,00 |
| Направляющая сверла Schlage серии “L” | $65.00 |
О Templaco Tools
Templaco Tools Inc. является производителем качественных инструментов, выпускающих стандартные и специализированные инструменты для установки дверной фурнитуры. Templaco производит и продает инструменты для навешивания дверей с 1981 года, и в настоящее время мы производим более 250 различных фрезерных шаблонов для установки замков, дверной фурнитуры и всех типов петель.
Комплект для установки цилиндрических замков Templaco Bore Master известен во всей стране как лучший инструмент для установки, предпочитаемый профессиональными установщиками дверной фурнитуры.
Мы производим большую часть наших инструментов и сопутствующих деталей прямо здесь, в Соединенных Штатах, к северу от Сан-Диего, штат Калифорния.
Все наши инструменты производятся из высококачественных компонентов, а наши приспособления Bore Master изготавливаются из твердого алюминия, а не из пластика, как некоторые очень известные производители в этой отрасли. Мы подкрепляем наши инструменты личным обслуживанием один на один и более 30 лет удовлетворенности клиентов. Станьте им сами, и тогда вы тоже поймете нашу приверженность вам, нашему клиенту.
Специальные предложения? Мы делаем их все время. Если у вас есть специальное приложение; Петли, замки, запорные болты, тяги и т. д., пожалуйста, свяжитесь с нами и узнайте, что мы можем сделать для вас. введите свой почтовый индекс и найдите ближайшего к вам дилера Templaco!
В пределах…10 миль 25 миль50 миль100 миль150 миль200 миль
Логин дилера
Контактный телефон
Templaco Tools Inc.
PO Box 1234 (для почты USPS)
Венчурная улица, 110,
Сан-Маркос, Калифорния 92078
Отдел заказов 800-578-9677
Голос (760) 471-2550
Факс: (760) 471-2545
Квадрантные петли и замок Elevate Any Box
Инструкции
Автор Adrian Ferrazzutti#207–сентябрь/октябрь 2009 г., выпуск
Сводка: Установите полукруглые петли, чтобы придать элегантности шпонированной шкатулке Адриана Ферразутти. Квадрантные петли со встроенным стопором улучшают внешний вид и функционирование любой коробки. Врезной замок и накладка превращают эту шкатулку в настоящую семейную реликвию.
From Fine Woodworking #207
Возможно, самым трудоемким аспектом изготовления моей контрастной коробки из шпона (см. стр. 56-63) является установка полукруглых петель и, в меньшей степени, замка. Хотя вы можете отказаться от замка и заменить хорошую пару торцевых петель стопором, стоит приложить дополнительные усилия, чтобы сделать эту коробку как можно лучше.
Квадрантные петли со встроенным стопором улучшают внешний вид и функционирование любой коробки. Врезной замок и накладка создают настоящую семейную реликвию.
Петли Quadrant обеспечивают точную установку: Самое сложное — установить петли так, чтобы крышка закрывалась заподлицо со всех четырех сторон. В шпонированной коробке не так много места, чтобы прижать крышку к корпусу (или наоборот), не рискуя обнажить сердцевину, поскольку шпон становится слишком тонким. По этой причине, хотя вы можете установить квадрантные петли вручную, я рекомендую шаблон фрезера Brusso (модель № TJ-638), разработанный для их меньших квадрантных петель (модель № HD-638). Приспособление и петли доступны на сайте www.brusso.com, где вы также найдете подробные инструкции. Вам также понадобится 1/2-дюймовый внешний диаметр. направляющая втулки и втулка диаметром 5/16 дюймов. прямой бит.
С помощью триммера для ламината или фрезера вырежьте пазы петель, установив глубину фрезы в соответствии с толщиной створки петли.
Но прежде чем устанавливать петли, убедитесь, что створки в закрытом состоянии выровнены; если нет, то шлифуйте или подпиливайте их, пока они не появятся. В противном случае вам придется возиться с модификацией каждого паза, чтобы крышка подходила заподлицо. После того, как все четыре паза сделаны, вставьте петли и проверьте их посадку, отметив, какая створка входит в какой паз.
Шилом отметьте отверстия только для центральных винтов. Просверлите отверстия для этих винтов и установите петли, используя стальные винты того же размера и резьбы, что и латунные, поставляемые с петлями. Таким образом вы уменьшите вероятность поломки латунного винта. Закройте крышку, проверив, как она совмещена с корпусом. Если звезды сойдутся, то все будет в порядке. Если нет, вы можете сделать две вещи: найти винты в оставшихся отверстиях не по центру в любом направлении, в котором вам нужно сдвинуть крышку; или, при необходимости, отшлифуйте некоторые листья, чтобы их можно было выдвинуть вперед в пазе.
