Приспособление  для  врезки  дверных  петель  и  замков

Разработано  и  изготовлено  новое приспособление  для  фрезеровки  пазов  под  дверные  замки  и  петли  с  помощью  универсального  ручного  фрезера.

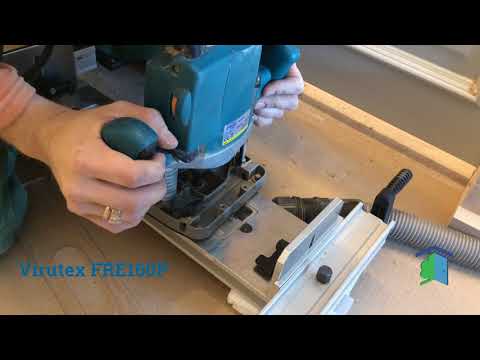

Изначально  была поставлена  задача  –  разработать  и  изготовить  из  доступных  материалов   простую  и  удобную  в  работе  конструкцию, гораздо  более  лёгкую  и  малогабаритную, бюджетную и универсальную, нежели  подобные устройства FC116U,  FR129N, UC16K  от  известного производителя приспособлений  и  станков  для  деревообработки  –  испанской фирмы  Virutex.

Приспособление  предназначено  для  совместного  использования  с  ручным фрезером  для  быстрого  и  аккуратного  выполнения  пазов  под  дверные  замки  и  петли, а  также других  пазов.

Приспособление может использоваться и как шаблонодержатель для указанной выше цели, а также для фрезеровки других пазов по  заранее изготовленным шаблонам.

Технические  характеристики  приспособления  –

Максимальная  длина  паза                                             280 мм

Максимальная  ширина  паза                                          110 мм

Максимальный  диаметр  фрезы                                        36 мм

Габаритные  размеры                                   480 х 200 х 60 мм

Масса                                                                              2.6 кг

Для работы с приспособлением необходим любой универсальный ручной фрезер с установленной копировальной втулкой.                           Для комфортной работы требуется две копировальных втулки с наружным диаметром  40 мм  и  10 мм – для фрезеровки, соответственно, пазов под  замки  и  петли.

С  нижней  стороны  направляющей  пластины  имеется  специальное  посадочное  место  для  установки различных шаблонов для фрезеровки пазов любой  необходимой  формы,  а  не  только  прямоугольных.

Есть только ограничение  максимальных  размеров  отверстия  в  шаблоне  величиной  280 х 40 мм .

Длина,  ширина,  расположение  паза  могут  регулироваться  в  широких  пределах.

Возможно  фрезерование  широкого паза под замок в несколько проходов  пазовой  фрезой меньшего диаметра, при отсутствии фрезы необходимого  размера.

Максимальная  глубина паза зависит от конкретной модели используемого фрезера и фрез.

Для выполнения обычных пазов можно использовать ручные фрезеры средней мощности с 8 мм цангой, например такие как Makita RP0900, RP0910, RP1110C, 3601B,  –  http://www.makita.com.ru/

Для  выполнения  глубоких  пазов   желательно  использовать  мощный  фрезер  с  12 мм цангой  и  большим  рабочим  ходом, типа  Makita  3612С, RP 2300 FC  или  любых  других  подобных фрезеров ,  например , фирм  Bosch, Metabo, DeWalt, Hitachi, Festool, Mafell, Virutex, Интерскол  и  других.

Для фрезерования глубокого паза желательно использовать длинную прямую пазовую фрезу общей длиной не менее 100 – 120 мм, длиной  рабочей  части  40 – 70 мм, хвостовиком  12 мм ,  диаметром  рабочей  части  12, 14, 16, 18, 20 мм. В каталоге итальянской фирмы  СМТ  есть подобные фрезы серий  652, 653, 912, s 912. Фрезы  серии  177, например,  177.121.11 с дополнительным зубом для  лёгкой торцевой врезки в материал лучше не использовать, потому что труднее контролировать ручную вертикальную подачу фрезы  –  слишком легко фреза врезается торцом.

Хотя, может  быть, другому  мастеру  это  покажется  более удобным и эффективным.

Относительно недорогие  фрезы для подобных работ имеются в каталогах  фирм  ЭНКОР  и  Globus  –  хвостовик  12  мм, общая  длина  102 – 120 мм, диаметр 12, 14, 16, 18, 21 мм

Вот полезные ссылочки по фрезам Globus и CMT – http://www.woodwork.ru/catalog3_7.html

Также  можно  использовать  электродрель  в  направляющей  ( с закреплённой в отверстии копировальной втулкой по типу фрезерной )  и  доступные  свёрла  по  металлу  больших  диаметров  с  13 мм  хвостовиком. Преимущество  последнего  варианта  в очень  большом  рабочем  ходе,  не  менее  125 мм  и  доступности  очень  длинных  свёрел, в  том  числе,  и по дереву.

Это удобно для выполнения очень глубоких пазов.

Для выполнения посадочных мест под петли или лицевые планки замков наиболее оптимальным будет использование прямой пазовой  фрезы диаметром 6 мм.

В  конструкции приспособления имеется в наличии регулируемый компенсатор четверти в  коробке , что позволяет надёжно  фиксировать  не  только дверные  коробки  с  прямоугольным  сечением,  но  и  коробки  с  закруглённой  лицевой  частью и выполнять  в  них  пазы под  петли  с  высокой  точностью.

Приспособление может работать в любом положении, горизонтальном или вертикальном – при выполнении пазов на уже установленной коробке или стоящей вертикально двери.

На  фото  ниже  показан  рабочий  образец  приспособления.

Работать  с  ним  очень  просто  и  интуитивно  понятно  –  как  и с обычным  шаблоном, только  регулируемым.

Приспособление  предназначено  для  профессиональных  установщиков  дверей.

Разработка  Сентябрь – Декабрь 2010 г.

Приспособление для фрезеровки пазов под дверные замки и петли

 На фото ниже показан процесс врезки петель в дверное полотно с помощью приспособления и ручного фрезера с установленными

прямой пазовой фрезой 6 мм и копировальной втулкой на 9.5 мм наружным диаметром и примерно 8 мм внутренним.

Дверное полотно устанавливается вертикально, обрабатываемым торцом вверх. Далее используя петли, размечаем на торце полотна будущие посадочные места под них. Затем устанавливается и фиксируется на торце полотна приспособление.

 Далее подвижная пластина с пазом устанавливается в такое положение, при котором продольная линия разметки отступает от края паза в пластине на примерно 2 мм ( если точнее, то (9.5 – 6) /2 = 1.75 мм ) – расстояние от режущего лезвия фрезы до наружного края копировальной втулки.

 Пластина фиксируется в установленном положении винтами барашками снизу.

Далее аналогичным образом выставляются отступы от поперечных линий разметки под карту петли, только с помощью регулируемых упоров.

Далее с помощью револьверного упора на самом фрезере выставляется максимальное заглубление фрезы в материал, равное толщине карты петли.

Затем фрезеруется посадочное место под петлю.

Приспособление снимается и устанавливается собственно петля.

Впринципе можно и не подрезать уголки, так как непрофрезерованные радиусы от 6 мм фрезы очень маленькие и прямоугольная карта петли легко встаёт на место при несильном воздействии руки.

Коробка фрезеруется аналогично, только в данном случае это не требовалось, так как нужен был равномерный зазор 3-4 мм по всему контуру двери/коробки.

Глубокий паз под дверной замок или петлю скрытой установки фрезеруется аналогично показанному на фото ниже.

На этих фото представлены самые первые образцы указанного приспособления, заметны некоторые различия в конструкции

Необходимые для работы копировальные втулки на 40 мм и на 9. 5 мм или подобные на 10-13 мм
