9 несложных способов сделать ручной фрезер для мастерской

Не у каждого начинающего мастера есть возможность купить ручной фрезер — все-таки хороший инструмент стоит приличных денег. В качестве временного (а возможно и постоянного) решения можно использовать для работы в мастерской самодельный ручной фрезер.

Содержимое

  • 1 Ручной фрезер из старого пылесоса
    • 1.1 Основные этапы работ
  • 2 Самодельный ручной фрезер из электрической дрели
    • 2.1 Основные этапы работ
    • 2.2 Видео
  • 3 Как сделать мини фрезер из бормашинки
    • 3.1 Основные этапы работ
    • 3.2 Видео
  • 4 Компактный ручной фрезер из болгарки и полипропилена
    • 4.1 Основные этапы работ
    • 4.2 Видео
  • 5 Ручной фрезер из гравёра с деревянной площадкой
  • 6 Ручной фрезер для гипсокартона из обычной болгарки и фанеры
    • 6.1 Основные этапы работ
  • 7 Ручной фрезер из фанеры и электродрели
    • 7. 1 Основные этапы работ
    • 7.2 Видео
  • 8 Ручной фрезер из мотора от стиральной машины
    • 8.1 Изготовление ручного фрезера
    • 8.2 Видео
  • 9 Как сделать ручной фрезер из электрической дрели
    • 9.1 Основные этапы работ
    • 9.2 Видео

Ручной фрезер из старого пылесоса

У многих мастеров «на складе» хранятся раритетные вещи, которые жалко выбрасывать. Например, пылесос из далекого советского прошлого. Примерно из 50-х годов ХХ века. Служил он верой и правдой не один год. И еще, наверное, столько бы прослужил. Но на смену ему пришел новый пылесос. Красивый и современный. Без мешка для пыли. А со старым что делать?

Читайте также: Идея для мастерской: как сделать бормашину своими руками

Можно попробовать сделать из него ручной фрезер!

По крайней мере такая идея пришла в голову автору YouTube канала Handmade Creative Channel. Звучит, конечно, немного странно. Но мастера-самодельщики, они такие, креативные.

Основные этапы работ

Первым делом вооружаемся отверткой и разбираем пылесос.

Для нашей самоделки будем использовать только электродвигатель. Главное, чтобы он был рабочим, иначе ничего не получится.

Читайте также: Как быстро почистить ковер с помощью электродрели

В целом, электродвигатель отлично подходит для изготовления ручного фрезера.

Только вал не подходит. Нужно его доработать. Из болта автор выточил на токарном станке удлинитель вала, который выступает одновременно держателем для фрезы.

Из канализационной пластиковой трубы изготавливаем корпус ручного фрезера. Помещаем внутрь него электродвигатель и фиксируем на винты.

Читайте также: Как быстро разобрать деревянные поддоны

Из той же пластиковой трубы необходимо будет сделать опорную площадку. Как она выглядит, можно посмотреть на фото ниже.

Обратите внимание: для крепления площадки на корпусе используются два уголка и болты с гайками.



Читайте также: Как из двух газовых баллонов сделать отопительную печь для гаража

В принципе, все готово. Необходимо лишь установить плату для регулировки оборотов электродвигателя и вывести регулятор снаружи корпуса.

Устанавливаем фрезу, фиксируем гайками.

Надеваем на корпус опорную площадку, установив ее на требуемой высоте, и стягиваем края с помощью болтов и гаек.

Ну а теперь можно приступать к работе!

И сразу в глаза бросается явный недочет — очень не хватает ручек, чтобы удобнее было держать фрезер в руках. А в целом, со своей задачей агрегат вроде справляется.

Самодельный ручной фрезер из электрической дрели

Расскажем, как изготовить фрезер из электрической дрели — она выступает в качестве привода. Для изготовления остальных деталей понадобятся обрезки фанеры и деревянного бруска.

Возможно, вам интересно будет прочитать статью: как сделать простую шлифнасадку для электродрели и шуруповерта.

Основные этапы работ

Из фанеры вырезаем опорную подошву фрезера. По центру сверлим отверстие для фрезы. Далее отпиливаем два одинаковых по длине деревянных бруска. С помощью суперклея крепим их к основанию.

С обратной стороны основания сверлим отверстия, и для пущей надежности прикручиваем стойки на саморезы.

На следующем этапе из фанеры вырезается подвижная площадка. По бокам необходимо выпилить пазы, чтобы она могла перемещаться вдоль направляющих стенок. По центру высверливаем отверстие под сверлильный патрон.

К стойкам площадка крепится с помощью барашковых болтов. Предварительно нужно просверлить в ней отверстия, и установить мебельные гайки.

На последнем этапе устанавливаем дрель, и фиксируем ее с помощью двух болтов. Затем в патроне зажимаем фрезу. Поднимая или опуская площадку, можно регулировать вылет фрезы.

Видео

Пошаговый процесс изготовления ручного фрезера показан в авторском видеоролике с YouTube канала «WillWood — Столярные изделия для начинающих».

Incredible what you can do with a drill — router function !!!

Как сделать мини фрезер из бормашинки

Для выполнения мелких фрезерных работ в условиях домашней мастерской можно воспользоваться самодельным мини фрезером, изготовленным на базе бормашинки.

Необходимые материалы:

  • бормашинка;
  • оргстекло;
  • мебельные направляющие;
  • фанера или доска;
  • крепёжный хомут.

Приспособление состоит из нескольких главных элементов: основания (опорной подошвы), стойки, подвижной площадки, к которой крепится бормашинка, и ограничителя глубины — для регулировки вылеты фрезы.

Своим личным опытом сборки самодельного мини фрезера поделился с нами автор YouTube канала TECH YSF.

Основные этапы работ

Первым делом необходимо изготовить подвижную площадку. Для этого можно использовать фанеру, ДСП или кусок доски.

Отпиливаем заготовку нужной длины. Вырезаем в ней круглое «окошко», чтобы был доступ к разъёму питания.

Высверливаем в площадке два отверстия и устанавливаем болты. С помощью крепёжного хомута крепим к стойке бормашинку.

Подготавливаем две мебельных направляющих.

Крепим их к стойке из оргстекла с помощью двустороннего скотча, а затем прикручиваем дополнительно на саморезы.

После этого к мебельным направляющим прикручиваем подвижную площадку с бормашинкой.

На следующем этапе к нижней части стойки крепится основание (опорная подошва) из плексигласа. Предварительно в нём надо будет высверлить в нем отверстие для фрезы.

Далее необходимо прикрепить сбоку подвижной площадки самодельный ограничитель глубины для регулировки вылета фрезы.

Видео

Подробно о том, как сделать мини фрезер из бормашинки, рекомендуем посмотреть в авторском видеоролике ниже. Спасибо за внимание.

Amazing idea with the mini milling drill

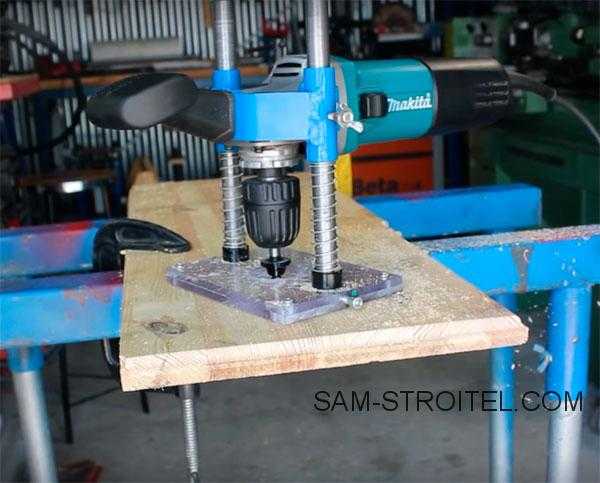

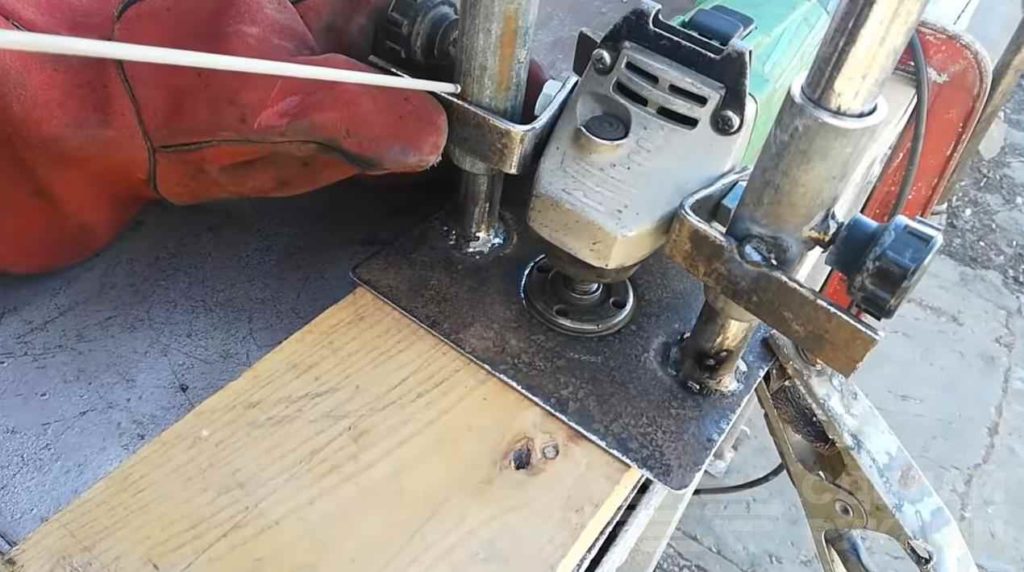

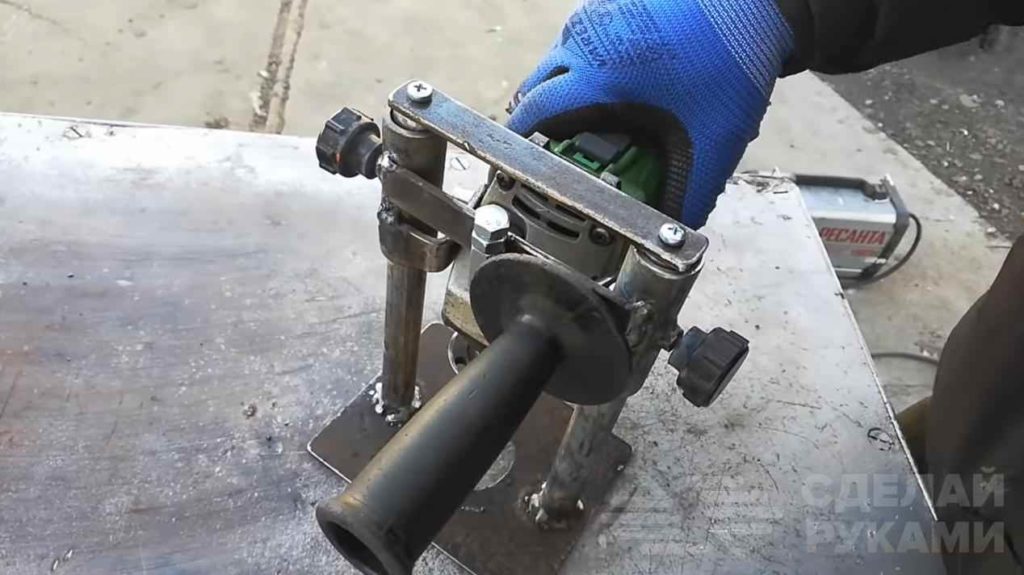

Компактный ручной фрезер из болгарки и полипропилена

Многие полезные приспособления для домашней мастерской, если нет возможности купить заводские модели, вполне можно изготовить из подручных средств и инструментов.

В данном обзоре автор покажет, как сделать своими руками компактный ручной фрезер из болгарки и полипропилена (фитингов для соединения водопроводных труб).

Также нам потребуются еще две металлических трубки одинаковой длины, обычные гайки и барашковые болты, две удлиненные гайки (муфты) и небольшой кусок листового металла.

Советуем также прочитать статью-обзор: как изготовить самодельные ножницы для резки арматуры и стальных полос.

Первым делом берем шуруповерт или электродрель, вставляем в патрон кусок шпильки необходимой длины.

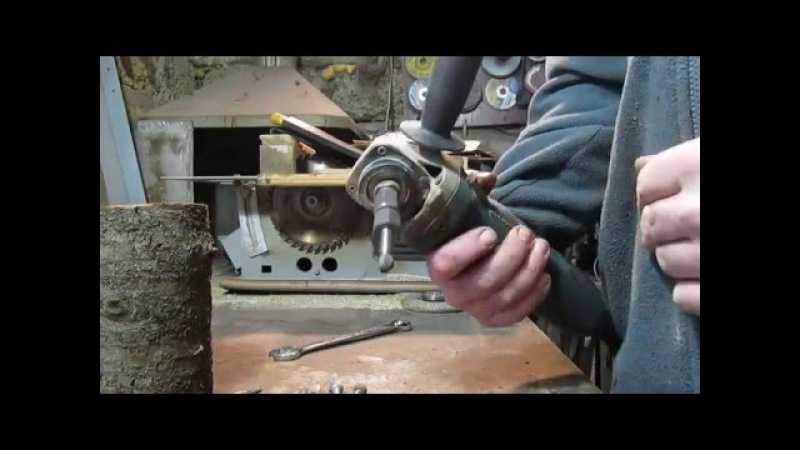

Накручиваем на шпильку удлиненную гайку и обтачиваем по всей окружности, убирая грани и придавая ей округлую форму. Аналогично поступаем со второй муфтой. Гайки запрессовываем в металлические трубки.

Основные этапы работ

На следующем этапе отрезаем кусок металла нужного размера. Отрезаем углы и загибаем две параллельные стороны.

Далее нам потребуются полипропиленовые фитинги: крестовина и два тройника, и кусок трубки.

Впаиваем трубку сначала с одной стороны крестовины, потом обрезаем ножовкой заподлицо, потом — со второй. Это нужно, чтобы уменьшить внутренний диаметр отверстий в крестовине.

После этого впаиваем в крестовину два полипропиленовых тройника, как это показано на фото ниже.

В тройниках сверлим отверстия и впаиваем в них обычные гайки, предварительно нагрев их горелкой. В эти гайки будут вкручиваться барашковые болты. Делаем пропил в верхней части.

В металлической пластине сверлим три отверстия: одной по центру и два по краям — для установки направляющих. Потом красим все детали, и можно приступать к сборке.

Видео

Подробно о том, как сделать компактный ручной фрезер из подручных материалов, смотрите в авторском видеоролике. Сама идея принадлежит автору YouTube канала Workshop Diy.

Самый дешевый фрезер своими руками!

Ручной фрезер из гравёра с деревянной площадкой

Мини ручной фрезер для точных работ можно сделать из простого гравера. Для создания инструмента необходимо поставить гравёр на площадку перпендикулярно к поверхности.

Самый простой способ изготовления площадки — это использование дерева. Конструкция состоит из нижней части с выпиленным полукругом участком и бруском с вклеенной резьбовой втулкой, на которую устанавливается гравёр.

Регулировка высоты осуществляется двумя шпильками с гайками, а для удобства работы по бокам основания приклеены бруски. Мини фрезером удобно делать точные работы с применением малых насадок.

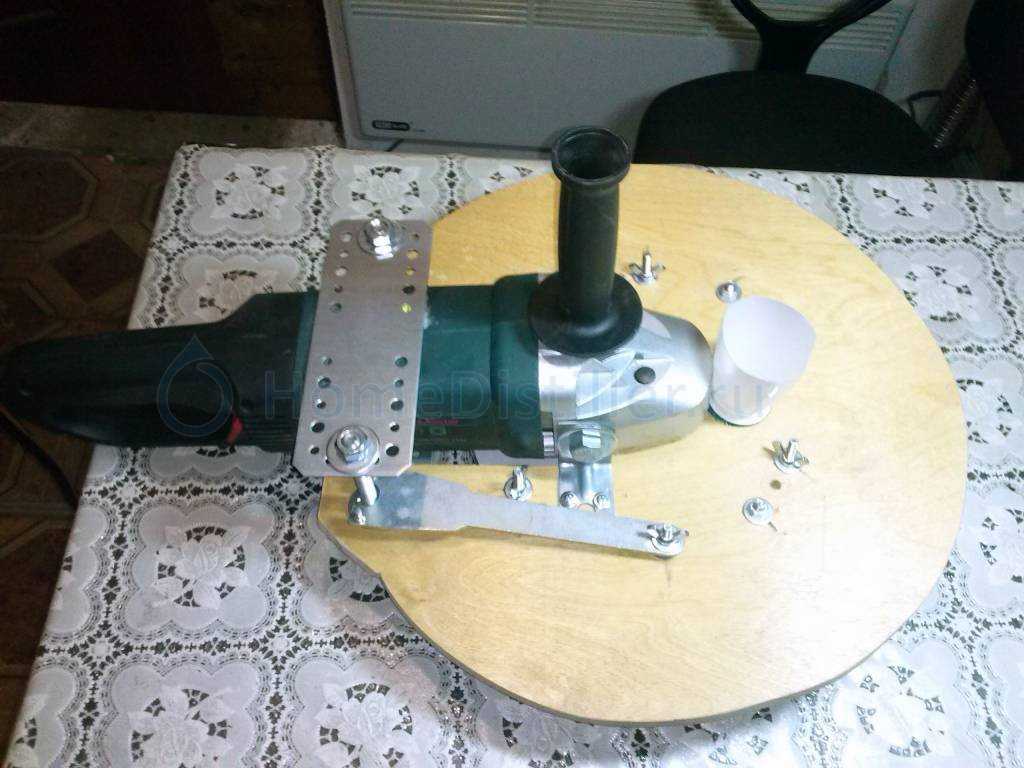

Ручной фрезер для гипсокартона из обычной болгарки и фанеры

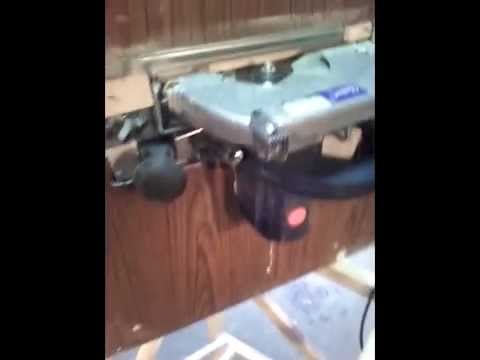

Из обычной болгарки (УШМ) и обрезков фанеры можно сделать своими руками полезный инструмент, который пригодится всем, кто много работает с гипсокартоном.

В данном обзоре автор рассказывает, как сделать своими руками простой кромочный фрезер для гипсокартона. Он снимает слой гипса и аккуратно отделяет сам картон от поверхности гипса.

Первым делом необходимо вырезать из фанеры заготовку прямоугольной формы. Высверливаем в ней отверстие, чтобы можно было надеть на редуктор, и сверлим четыре крепежных отверстия.

Основные этапы работ

На следующем этапе, после того как закрепили фанерку, устанавливаем диск и фиксируем его зажимной гайкой.

Затем по бокам и с тыльной части прикручиваем куски фанеры, сверху крепим крышку с отверстием для удаления пыли.

Лицевую часть также закрываем небольшим куском фанеры. Должен выглядывать только край диска.

На последнем этапе останется только закрепить ручку, чтобы удобно было держать приспособу в процессе работы. Затем подсоединяем шланг пылесоса, и можно тестировать данную самоделку.

Ручной фрезер из фанеры и электродрели

Иногда при изготовлении какой-либо самоделки в заготовке нужно вырезать паз или, например, красиво обточить торец детали.

Это можно сделать при помощи фрезера. Но покупать такой дорогой инструмент, если вы не планируете его использовать постоянно — нет никакого смысла.

Поэтому в таких ситуациях выгоднее будет сделать ручной фрезер. Например, из электродрели и фанеры.

Первым делом отрезаем заготовки из фанеры необходимого размера.

В опорной «подошве» по центру сверлим отверстие для фрезы, а по краям — крепим кубики из фанеры, в которых нужно просверлить отверстия.

Основные этапы работ

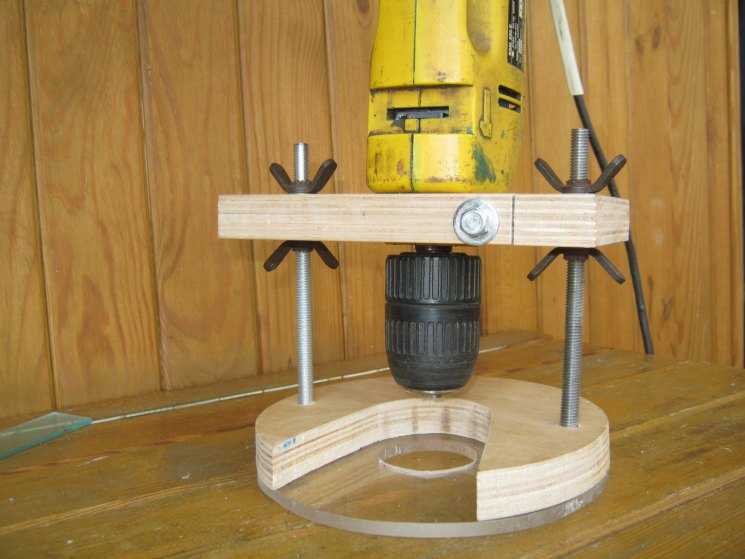

На следующем этапе из фанеры толщиной 18-20 мм вырезаем верхнюю площадку с креплением для дрели. В ней тоже необходимо просверлить отверстия по краям.

В отверстия, просверленные в основании («подошве»), надо будет вставить длинные болты.

В отверстия, которые просверлены в верхней площадке самодельного фрезера, запрессовываем стальные втулки.

Это необходимо для того, чтобы площадка с дрелью могла свободно перемещаться по направляющим вниз-вверх.

Далее приступаем к сборке: на болты надеваем пружины, потом устанавливаем верхнюю площадку.

Для фиксации используются две самодельных барашковых гайки, изготовленные из фанеры и обычных гаек.

Видео

Подробно о том, как сделать ручной фрезер из фанеры и электродрели, смотрите в данном видеоролике.

Make A Router Attachment For Drill Machine || Homemade Drill Attachment

Ручной фрезер из мотора от стиральной машины

Если вам попался в руки электродвигатель от стиральной машинки-автомат, его можно использовать с пользой. Например, почему бы не сделать ручной фрезер для гаража или домашней мастерской?

В первую очередь необходимо насадить сверлильный патрон на вал двигателя. Для этого надо сточить вал до нужного диаметра, а также рассверлить отверстие в самом патроне.

На следующем этапе необходимо взять амортизаторы авто, просверлить в них крепежные отверстия, слить масло и прикрепить к корпусу электродвигателя. Они будут выступать в качестве направляющих.

Изготовление ручного фрезера

Далее автор отрезает болгаркой кусок пластины прямоугольной формы и вырезает в нем квадратное отверстие. Затем штоки амортизаторов надо будет приварить к этой стальной пластине.

Потом нужно сделать защитный кожух для патрона. Это на тот случай, если вдруг патрон слетит с вала, то чтобы не полетел в неизвестном направлении. Ну а вообще лучше использовать не сверлильный, а цанговый патрон.

В конце останется только сделать механизм для регулировки фрезера по высоте и установить кнопку включения (ее можно снять со старой электрической дрели).

Видео

Подробнее о том, как сделать ручной фрезер из двигателя от стиральной машины-автомат, смотрите в видеоролике на сайте.

Это круто. Как сделать МОЩНЫЙ фрезер из мотора от стиралки своими руками.

Как сделать ручной фрезер из электрической дрели

При помощи ручного фрезера можно выполнять различные операции по обработке деревянных заготовок: снимать фаску, оформлять кромку, делать резьбу. Однако для многих мастеров нет острой необходимости в покупке ручного фрезера, поскольку он требуется лишь для выполнения разовых работ.

В такой ситуации намного дешевле и проще сделать самодельный ручной фрезер из подручных материалов.

Опорную станину можно сделать из доски или фанеры, а в качестве привода можно использовать сетевую электродрель.

Из куска доски или фанеры подходящей толщины и размеров необходимо вырезать две круглых заготовки. Они будут использоваться для изготовления основного каркаса. Обрабатываем диски на ленточно-шлифовальном станке.

Основные этапы работ

После шлифовки в круглых деревянных заготовках нужно просверлить отверстия по центру. Для этого лучше всего использовать коронку подходящего диаметра.

Внутренние края зачищаем при помощи наждачной бумаги. В итоге должны получится два «бублика».

На одном из деревянных кругов делаем разметку и выпиливаем четыре куска. В получившихся «выступах» (не во всех, а только в двух) сверлим сквозные отверстия и делаем углубление под потай. После этого размечаем круг пополам и распиливаем его на 2 одинаковые части.

На последнем этапе работ соединяем оба деревянных «бублика» между собой при помощи двух деревянных брусков, установленных вертикально. Предварительно делаем разметку и сверлим отверстия.

Видео

Подробнее о том, как сделать простой ручной фрезер из электрической дрели, смотрите в видеоролике на сайте.

How to Make a Wooden Router Attachment for a Drill machine. | DIY .

Андрей Васильев

Задать вопрос

Простейший курвиметр из элементов сгоревшей «болгарки» своими руками

Всем Привет . много пишут кто что делал . в частности как болгарку в отрезной станок превращают )) мы вот тоже слепили Но по своему . Подарил мне товарищ viktor-fomin Пилу настольную якорь сгорел в ней а он дорого получается

стоит )) и другой друг подарил Болгарку мощную но там вырвали редуктор в общем с Дядей Васей охренительным токарем Мы сочлинили два Якоря и получили Сие чудо. в общем от пилы станина кусок якоря и редуктор. от Болгарки практически веся Болгарка без редуктора. пилит вай как класно

Различные приспособления для УШМ позволяют расширить функциональные возможности инструмента и сделать его удобным.

Крутые идеи для болгарки:

  1. Зернодробилка.
  2. Токарный станок.
  3. Точилка для ножей.
  4. Мощная бормашина.
  5. Ленточный гриндер.
  6. Монтажная пила.
  7. Домашняя мини-пилорама.
  8. Фрезерный станок.

Отрезной станок

Отрезной станок используют для резки и раскроя металла и профиля, получения одинаковых по размерам заготовок, пропила на определенную глубину, резки керамической плитки и т. д. В торговой сети можно приобрести готовую конструкцию, которая стоит немалых денег. Сделать приспособление, которое будет выполнять те же функции в домашних условиях и небольших мастерских, можно из болгарки мощностью от 0,9 кВт.

На рисунке видно, что для изготовления такого приспособления необходимо лишь продумать конструкцию и надежную фиксацию УШМ. Для этого необходимо предварительно определиться с размерами и закрепить в 2-3 точках, чтобы в процессе выполнения резки инструмент не перемещался. И это очень важно.

Болгарка может располагаться и снизу столешницы стола. В этом случае она будет не только разрезать разные материалы на части, но и работать как циркуляционная пила.

Характеристики

Понять идею, чем смазать коробку передач Болгары («Интерскол» это или продукты других производителей), необходимо учитывать особенности этого инструмента. Они влияют на технические характеристики, которые должны иметь смазочные материалы.

Основным и самым загруженным узлом болгарского является редуктор. Он состоит из передач определенной конфигурации. Правильная смазка может уменьшить силу трения, нагревая движущиеся части. Для этого потребляемый материал должен иметь вязкость не более 800 Па. Его точка падения должна составлять не менее 120 ° С. Максимальная прочность рекомендуется при 120 Па. Это позволяет средствам образовывать прочную пленку на поверхностях деталей.

Смазка должна состоять из растворимых в природных условиях компонентов. Он не должен наносить ущерб окружающей среде и здоровью людей. Средства проверенных известных производителей имеют соответствующие сертификаты качества, поэтому рекомендуется использовать их для обслуживания инструмента.

Маятниковая пила

Точность высокоскоростной резки разных материалов и под необходимым углом обеспечивает специальное устройство, называемое маятниковой пилой. В домашних условиях ее можно сделать из болгарки мощностью от 0,9 до 2,5 кВт, продумав конструкцию, которая напрямую зависит от модели УШМ. Все, что необходимо сделать, – изготовить металлическую платформу с прорезью, уголком, маятником и надежно закрепить на ней сам инструмент. Для этого необходимо задействовать отверстия под установку ручки на самой болгарке. Под их размер необходимо изготовить скобу, полосы, шпильки и подшипники, с помощью которых закрепить болгарку в рабочем положении. Приспособление для УШМ готово.

Действительно крутая, домашняя универсальная машина от старого сожженного болгара своими руками.

Действительно холодная, домашняя универсальная машина от старых выжженных шлифовальных машин руками. Это видео показывает, как

Однако, при желании, вы можете заменить рекомендуемые композиции производителя для аналогичных продуктов. Для зарубежных моделей USM вполне пригодны средства, которые включают добавки, идентичные тем, которые используются изготовителем болгарского производства.

Если молибден присутствует в смазке, необходимо приобрести композицию с маркировкой MoS2. Для болгар, которые обслуживаются расходными материалами второго класса вязкости, подходит композиция NLGI2. Стандарт ISO соответствует смазочным материалам с маркировкой ISOL-XBCHB 2. Если продукт был изготовлен в соответствии с немецкими стандартами качества DIN, новое масло должно содержать маркировку DIN 51825-KPF 2 K-20.

Фрезерный станок

У фрезерного станка главное движение совершает фреза, с помощью которой обрабатывают фасонные и плоские поверхности на заготовках из разных материалов. Станок с использованием болгарки может быть выполнен в таких вариантах:

  • с подвижной УШМ. В этом случае инструмент надежно крепится в вертикальной плоскости к специальной раме, позволяющей перемещать болгарку относительно фрезеруемой заготовки, которая закреплена неподвижно;
  • с жестко закрепленной УШМ. При таком исполнении заготовка перемещается в нужном направлении, а болгарка неподвижна.

В обоих случаях необходимо продумать конструкцию, закупить все необходимое для ее сборки, а также купить держатель фрезы цангового типа или изготовить его самостоятельно из шестигранника. На рисунке простая, быстро изготавливаемая конструкция фрезера из болгарки.

Что еще можно изготовить?

Конструкция болгарки позволяет модифицировать ее своими руками во множество других инструментов.

Зернодробилка

Дробилка для зерна изготавливается из круглого барабана (из сломанной или старой дробилки) с перфорированным съемным дном, пластикового жерла (из обычной канистры с отрезанным днищем) и болгарки – ведущего элемента конструкции. Вал УШМ помещается в барабан через отверстие в центре его верхней части. В таком положении ее корпус крепится к барабану (способ крепления индивидуален). Изнутри барабана к валу редуктора прикрепляется винтообразный нож. Его можно изготовить из отрезного круга циркулярной пилы по дереву. Нож фиксируется крепежной гайкой.

Пластиковый бункер для загрузки зерна также устанавливается в верхней части корпуса барабана. Через него подается зерно, попадающее на вращающийся нож. Последнее измельчается и высыпается через перфорацию дна. От размера отверстий в дне зависит величина фракции помола. На фото ниже представлена модель самодельной зернодробилки и чертежи для ее изготовления.

Измельчитель веток

Измельчитель веток и травы – садовый прибор, позволяющий превращать мелкие ветки и толстостебельный бурьян в мелкофракционную форму, используемую в различных сельскохозяйственных целях. Изготавливая такой инструмент, стоит использовать только большую болгарку, работающую на высоких оборотах. Для предотвращения перегрузок и поломки УШМ применяется дополнительная редукторная система, многократно увеличивающая эффект измельчения. Прибор закрепляется на прочной металлической станине, способной выдержать большие вибрационные и смещающие нагрузки. Такой прибор изображен на фото ниже.

Электропила

Электропила из болгарки изготавливается с использованием шины от бензопилы соответствующего размера. Так как в самодельной конструкции не представляется возможным использовать механизм автоматического прекращения вращения, особое внимание уделяется конструированию защитного кожуха. По похожему принципу своими руками может быть сконструирована сабельная пила на базе болгарки. Цепная пила показана на фото ниже.

Токарный станок

Токарный станок по дереву из болгарки – один из самых сложных способов модификации последней. Для его изготовления используется большое количество материалов и различных комплектующих. Пример конструкции показан на фото ниже.

Сучкорез

Это инструмент, при конструировании которого используется бензоиновый триммер, а точнее, карданная часть. Принцип его работы сохраняется – изменяется лишь движущий агрегат и непосредственно режущая часть.

Вместо лески для скашивания травы, инсталлируется крепление шины цепной пилы.

Станок по керамограниту

Резка керамогранита болгаркой требует навыков и знаний особенностей строения материала, т. к. провести ровную линию, удерживая инструмент в руках, трудно. Работа требует особого подхода: необходимо обеспечить движение без отклонений и контролировать глубину реза в процессе выполнения операции. Любое нарушение приводит к порче материала, появлению сколов и неровностей. Это приводит к дополнительным расходам, а стоит керамогранитная плитка недешево. Чтобы болгарка двигалась без отклонений, можно изготовить специальное приспособление, где были бы направляющие. На рисунке показан вариант изготовления такого приспособления, где основным материалом является фанера и крепежные изделия.

Иностранные смазочные материалы

Чтобы определить, что вы можете смазать редуктор болгарского , необходимо рассмотреть ряд рекомендаций экспертов. Они утверждают, что вы должны выбрать масло, которое производит производитель оборудования. Такие композиции не являются дешевыми. Однако они имеют сбалансированный набор присадок, которые обеспечивают долговременную работу ушей. Если пользователь оборудования приобретает другие смазочные материалы для обслуживания инструмента, гарантия может даже не применяться к оборудованию.

Настольный шлифовальный станок

Стационарный шлифовальный станок может быть выполнен из болгарки в двух вариантах. В первом случае болгарка закрепляется неподвижно на специальном приспособлении. И еще один вариант изготовления представлен на рисунке.

Во втором случае это шлифовальный станочек ленточного типа. Он показан на рисунке. Здесь необходимо продумать механизмы натяжения (на 2 или 3 роликах) и крепления к столешнице.

Лодочный мотор

Если вы заядлый рыбак с ПВХ лодкой и до сих пор пользовались только веслами, стоит задуматься об изготовлении недорогого движителя. Бензиновые моторы дороги, потребляют много ресурсов, издают много шума. Они хороши для быстрых и дальних походов. Если же надо выйти на средину озера или проверить поставки, можно обойтись расходниками от болгарки. От нерабочего инструмента понадобится угловой редуктор.

Для крепления двигателя изготавливаем транец из фанеры, шарнира, труб 20*20 мм. Понадобится еще труба для крепления ноги, винта и навесного оборудования. Винт, при малой мощности двигателя, вырезают из 4 мм стали и выгибают. Для движителя понадобятся аккумулятор и мотор на 12 В. Емкость аккумулятора рассчитывается в зависимости от мощности двигателя и времени работы. Лучше аккумулятор взять с запасом.

Стусло из болгарки

Стусло представляет собой приспособление, с помощью которого выполняют резку под заданным углом плитки, заготовок из металла, багета, плинтуса и другого погонного материала. Если под болгаркой в столешнице верстака или стола на металлическую ось установить диск с отверстиями поворотной конструкции с фиксаторами, то получится приспособление для качественного выполнения операции нарезания заготовок под нужным углом. Поворотная часть является направляющей для режущего диска болгарки. Материал зажимается неподвижно, по отметкам фиксируется угол, под которым необходимо выполнить резку.

Штроборез

Часто при укладке электропроводки или вырезании проходов в стене, болгарка используется в качестве штробореза. При этом комфорт и безопасность во время работ оставляет желать лучшего.

Если изготовить насадку на УШМ с прочным основанием – можно делать разрезы в стенах, насколько хватит диаметра диска.


Самодельная насадка на УШМ для штробления стен

По сути – это подошва-упор, которая позволяет плавно перемещать болгарку вдоль стены, с равномерным усилием. Когда вы будете изготавливать это приспособление для болгарки самостоятельно – не пожалейте времени, и установите закрытый чехол с патрубком для подключения пылесоса.

Особенности сумок на 180 мм

Предназначенные для работы с дисками диаметром 180 мм болгарки относятся к профессиональному классу инструментов. Для их хранения и транспортировки выпускаются как жесткие кейсы и чемоданы в твердом корпусе, так и более легкие, мобильные решения. Сумка 180 мм высотой изготавливается из прочных материалов, может иметь жесткие вкладки для защиты техники от повреждений. Внешне такие приспособления выглядят как классические спортивные или туристические варианты, оснащаются удобными ручками для переноски.

Если требуется подобрать систему хранения для гаража или дома, можно обратить внимание на жесткие габаритные ящики из натуральной древесины или металла. Такие модули могут иметь дополнительные отсеки, откидную или сдвигающуюся крышку. Обычно выпускаются версии в универсальном размерном диапазоне, позволяющем размещать электроинструмент в различном исполнении, с дисками на 180-230 мм.

В отличие от кейсов, они не требуют демонтажа рукояти перед отправкой оборудования на хранение. Можно приобрести промышленные варианты или изготовить самостоятельно.

Помните, что правильный выбор кейса, сумки, ящика для хранения поможет сохранить болгарку без повреждений во время перевозки, защитить ее от негативных внешних влияний во время перерывов в работе.

Демонстрация кейса для УШМ 125 предоставлена в видео ниже.

Кожух для болгарки под пылесос – необходимое приспособление при ремонте в квартире

Кроме массы плюсов, у болгарки

встречаются один значимый недочет. Во время работы с камнем как еще его именуют деревом, как нефть производит огромное количество маленькой пыли, которую потом приходится извлекать из числа всех щелей в семье. Резка металла, даже в квартире не представляет особенных сложностей.

Независимо от материала – маленькая пыль делается в неограниченном количестве. Процесс осложняется тем, что часто работы проводятся на высоте 1,5-2 метра. В данном случае парящая сверху пыль умеренно оседает по всему помещению.

Резка глиняной плитки;

Часто встречающаяся пыльная работа. При этом глиняная пыль выходит в особенности маленькой не везде проникающей.

Циклевание деревянных полов.

Процедура большая, проводится на большой площади. Потому пыли не опилок на выходе много.

Для схватки> снежками с пылеобразованием русского> автопрома предлагают готовые варианты решения трудности. Станина для болгарки своими руками. Крапива – оснащают подобающую технику пылесборником.

Но таковой вариант чем просто подходит для строй бригад. Как поступить домашнему мастеру, который большая часть работ делает одним инвентарем, крапива – угловой шлифовальной машинкой (УШМ)? Всегда можно приобрести в магазине кожух

с пылеотводом, либо сходу приобрести болгарку, снаряженную таким приспособлением. Как досадно бы это не звучало высочайшая цена схожих устройств делает покупку нецелесообразной для разового внедрения, дешевле нанять бригаду профильных рабочих. Тем 2-ух либо более, выход естественно.

Читать также: Бензогенератор своими руками на 220 вольт

Переделка болгарки в стационарную

Можно встретить разные мнения пользователей относительно переделок и установки различных приспособлений на основной инструмент для расширения его функциональности. И если в отношении некоторых самоделок высказываются вполне лояльные суждения, то взгляды относительно создания цепной пилы из болгарки резко противоположны. Одна группа владельцев техники приветствует установку различных адаптеров на УШМ и превращения ее в цепную пилу. На первый план выходит значительная экономия денежных средств при создании самоделки.


Поиск данных по Вашему запросу:

Переделка болгарки в стационарную

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Ручной наждачный станок из редуктора от УШМ
  • Циркулярная пила из обычной болгарки
  • Фрезер Из Болгарки Своими Руками
  • Отрезной станок из болгарки с жестким и возвратным держателем своими руками
  • Как сделать циркулярку из болгарки
  • Как сделать отрезной станок из болгарки своими руками — чертежи, видео

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ✔Циркулярка своими руками/Стационарная циркулярная пила из болгарки

Ручной наждачный станок из редуктора от УШМ


Самодельная циркулярка из болгарки станет хорошим помощником при выполнении работ в домашней мастерской. Циркулярка из болгарки своими руками изготавливается с использованием следующих материалов и инструментов:. Если циркулярная пила из болгарки будет стационарной, а не ручной, для ее установки потребуется изготовить станину, для чего можно использовать старый стол. Его нужно переделывать таким образом, чтобы основа под инструмент была прочной и устойчивой. В частности, станину нужно усилить металлическим листом и уголками.

Крепление болгарки к станине должно находиться в открытом доступе, чтобы при необходимости можно было легко снять ее и установить обратно. Пильный диск устанавливается непосредственно на вал болгарки, он должен регулироваться по высоте относительно поверхности станины.

Поскольку для распиливания дерева используются диски с меньшим количеством оборотов, чем те, что используются для болгарки, в циркулярку из этого инструмента необходимо устанавливать диски меньшего диаметра, чтобы не перегревался двигатель. Другим способом установки привода диска является использование ременной передачи, позволяющей снижать скорость вращения диска, увеличивая при этом крутящий момент. Торцовочная пила из болгарки отличается от дисковой тем, что выполняет единственную задачу: этой переделкой можно обрезать торцы пиломатериала под различными углами.

Она может крепиться к станине или сниматься, и использоваться как обычная болгарка. Поворотный элемент торцовки изготавливается из автомобильного шкворня, удерживаемого шарикоподшипником на мм или больше.

Пила фиксируется на основании при помощи сварных ушек на наружной части подшипника и винтов М6. Пильный диск закрывается защитным козырьком, а обойма коробом. Перед тем как сделать циркулярку из болгарки, необходимо ознакомиться с правилами работы с инструментом для обеспечения безопасных условий эксплуатации.

Соблюдение правил эксплуатации циркулярки, а также мер защиты от различных повреждений, заключается в следующем:. Во время работы следует использовать средства для защиты глаз, не находиться на линии вращения режущего диска и не держать руки на расстоянии менее 20 см от него. Материал для распила нужно подавать не руками, а с помощью толкательного бруска. Ваш e-mail не будет опубликован. Главная Ручной инструмент Измерительный инструмент.

Содержание 1 Необходимые материалы и инструменты 2 Поэтапное изготовление циркулярки 3 Изготовление торцовочной пилы 4 Соблюдение правил безопасности и эксплуатации. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Карта сайта Обратная связь. Подпишитесь, чтобы не пропустить новые публикации.


Циркулярная пила из обычной болгарки

Эта циркулярная пила из угловой шлифовальной машинки, народе ее еще называют “болгаркой”, была сделана три года назад и была незаменимым помощником при выполнении различных работ. При использовании соответствующих дисков ею можно обрабатывать самый различный листовой материал. Достоинством такой конструкции является возможность использования “болгарки” как в стационарном, так и в ручном варианте, что расширяет диапазон ее применения. На этих фотографиях первый вариант крепления, затем все было переделано. Пила в целях безопасности и для удобства работы установлена в центре стола. Высота диска над поверхностью стола, при использовании моей маленькой угловой шлифовальной машинки болгарки , составляет 25 мм. Конструкция крепления угловой шлифовальной машинки проста и понятна из фотографий.

Для этого потребуется разобрать болгарку, чтобы.

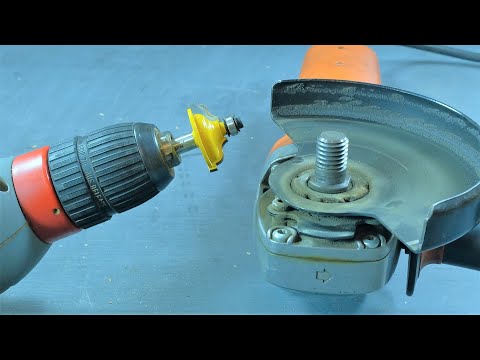

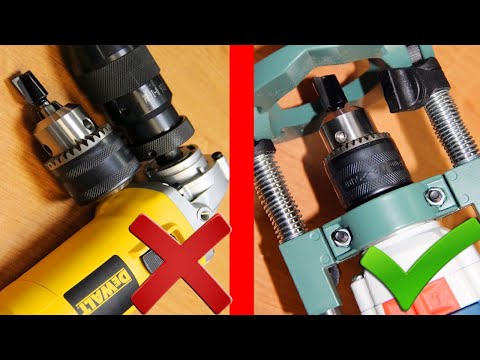

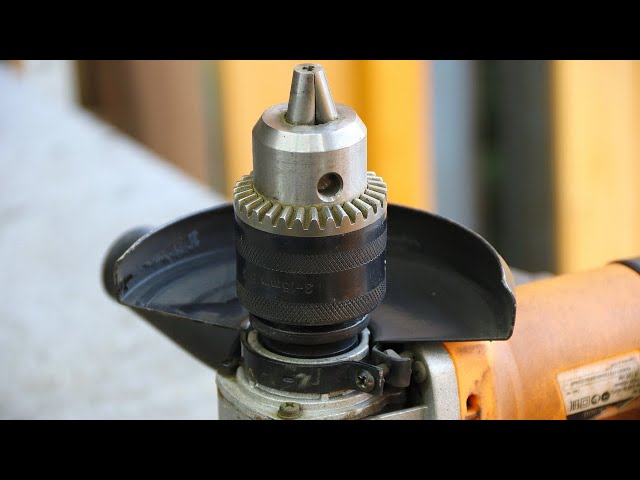

Фрезер Из Болгарки Своими Руками

Иметь дома весь ассортимент электрического инструмента слишком накладно. Например, циркулярка в домашних условиях требуется довольно редко. Распиловку досок можно произвести модернизированной болгаркой. Ручная дисковая электропила из болгарки получается заменой стандартного режущего диска на диск по дереву. Правда, такой вариант пригоден для коротких разрезов листовых материалов или отреза тонких реек. При большой длине распила или на толстых брусках существует опасность перекоса диска , заклинивания его. Удержать пилу будет гораздо легче, если рукоятку расположить не перпендикулярно оси инструмента, а сделать продолжением корпуса. Народные умельцы изготавливают также ручную цепную пилу из болгарки. Правда, такой инструмент опасен для пользователя: отсутствие стопора цепи может привести к непредсказуемым последствиям.

Отрезной станок из болгарки с жестким и возвратным держателем своими руками

При необходимости частого выполнения работ по разрезанию металлических труб и профиля относительно небольшого сечения без отрезного станка работать трудно. Можно пользоваться обычной болгаркой, но при отрезании небольших фрагментов или необходимости выполнения точного реза даже в руках опытного мастера, углошлифовальная машинка не дает требуемого результата. Самый бюджетный выход — сделать отрезной станок из болгарки своими руками. Как сделать отрезной станок из болгарки своими руками мы расскажем ниже. Для этого потребуется минимум инструмента и материалов.

Чтобы выполнять болгаркой различные точные работы, многими умельцами делается стойка для УШМ своими руками. Установив болгарку на стационарную конструкцию, можно сделать отрезной станок, который будет точно и под нужным углом разрезать любые профили — уголки, двутавры, металлические трубы.

Как сделать циркулярку из болгарки

Болгарка — инструмент весьма полезный и разносторонний. С его помощью можно резать металл, камень, плитку и, конечно же, шлифовать поверхности, но порой гораздо легче и точнее выполнить эти работы стационарным станком. К счастью, вы сможете сделать отрезной станок из болгарки своими руками. Если вам приходится держать в руках болгарку достаточно часто, вы наверняка успели прочувствовать её минусы. Слабые места инструмента в его же главном достоинстве — мобильности. Во-первых, не всегда удаётся закреплять детали во время резки, а их малейшая вибрация может привести к разрушению абразивного диска, что, в свою очередь, чревато тяжелыми травмами.

Как сделать отрезной станок из болгарки своими руками — чертежи, видео

Самая полная информация по теме: “как сделать циркулярку из болгарки своими руками” с полным описанием и комментариями от профессионального мастера. Для этого не нужно обладать какими-то особыми навыками. Достаточно уметь пользоваться ручным инструментом и иметь необходимый минимум материалов. Прежде чем поговорить о том, как сделать циркулярку из болгарки, рассмотрим общую конструкцию станка. При всем многообразии конструкций, любая цирулярка из болгарки, сделанная своими руками или купленная в магазине, состоит из основных частей:. В качестве двигателя для самодельного станка можно использовать несколько доступных вариантов. Обычно в подобных рекомендациях предлагается использовать асинхронные двигатели, купленные специально для станка, двигатель от стиральной машины, дрель или болгарку. У каждого из вариантов есть свои достоинства и недостатки.

Вот так в домашних условиях можно переделать болгарку в полноценный дисковый инструмент, предназначенный для резки.

Болгарка является инструментом полезным и разносторонним. Она подойдет для резки металла, камня, плитки и, шлифовки поверхностей. Однако, иногда бывают ситуации, в которых для данных работ больше подойдет стационарный станок.

Болгарка является универсальным инструментом, на базе которого можно изготовить разнообразные конструкции и станки. Одним из таких устройств является фрезер. Конечно, сделанный фрезер из болгарки своими руками, справляется только с простейшими задачами вырезания паза или распила небольшой детали. В продаже можно найти отрезные диски, предназначенные для резки дерева. Но следует учитывать, что они подходят не к каждой модели углошлифовальной машинки.

Чтобы выполнять болгаркой различные точные работы, многими умельцами делается стойка для УШМ своими руками. В этом случае возможности УШМа существенно расширяются.

Самодельная циркулярка из болгарки станет хорошим помощником при выполнении работ в домашней мастерской. Циркулярка из болгарки своими руками изготавливается с использованием следующих материалов и инструментов:. Если циркулярная пила из болгарки будет стационарной, а не ручной, для ее установки потребуется изготовить станину, для чего можно использовать старый стол. Его нужно переделывать таким образом, чтобы основа под инструмент была прочной и устойчивой. В частности, станину нужно усилить металлическим листом и уголками. Крепление болгарки к станине должно находиться в открытом доступе, чтобы при необходимости можно было легко снять ее и установить обратно.

Болгарка является настолько универсальным инструментом, что ее можно использовать даже в качестве отрезного станка. Но для начала данное приспособление требуется изготовить, что не сложно сделать в домашних условиях. Отрезной станок из болгарки можно сделать своими руками, но для этого потребуется узнать основные моменты изготовления такого самодельного инструмента, который сможет заменить стационарный станок. Отрезные станки или их еще именуют маятниковыми пилами, нашли свое применение в различных сферах: машиностроение, металлообработка, деревообрабатывающая промышленность.


Основные правила техники безопасности и инструменты : Изготовление Статьи : Руководство UR по изготовлению : University of Rochester

Основные средства безопасности и инструменты

Подавляющее большинство нестандартных деталей, которые могут понадобиться студенту, можно изготовить, используя комбинацию этих основных процессов производства. Эта статья поможет вам узнать, что может делать каждый процесс, и какие основные соображения по проектированию должны учитываться в вашей части, чтобы соответствовать их возможностям и ограничениям.

Каждый магазинный инструмент совершенно безопасен, если соблюдаются меры безопасности. И наоборот, даже простой ручной инструмент может быть очень опасным, если он не соблюдается. Попросите сотрудника учреждения проверить ваши методы и настройки, если вы не уверены в безопасности запланированной работы. Запись на занятия по технике безопасности доступна в студии Rettner Hall Fab Studio, а учебные курсы для механических цехов доступны в мастерской Rettner Hall Fab Shop — ознакомьтесь с текущими предложениями на курсах EAS в системе CDCS Университета Рочестера.

Всегда соблюдайте правила учреждения, в котором вы работаете. Инструкции в этой статье носят общий характер и не учитывают особые возможности и меры предосторожности, которые вы можете найти в конкретном учреждении.

«Авантюристы — виновники несчастных случаев».

“Как только ты видишь ошибку и не исправляешь ее, она становится твоей ошибкой.”

«Подготовьтесь и предотвратите, не чините и не раскаивайтесь».

Комплектация:

  1. General Shop Guidelines
  2. Chemical Safety
  3. Power Tool and Electrical Safety
  4. Drill Press
  5. Milling
  6. Lathing
  7. Band Saw
  8. Bench Grinder
  9. Disc & Belt Sander
Give us your 30- вторая мысль о том, как мы сделали сегодня!

Общие правила работы в цехе


Общие правила техники безопасности в цеху
  • При работе с машинами, электроинструментами или лезвиями всегда присутствует хотя бы один человек.
  • Защитные очки необходимо носить всегда, когда вы находитесь рядом с работающими инструментами, даже если вы не принимаете непосредственного участия. Солнцезащитные очки не заменяют защитные очки.
  • Носите только спортивную обувь или рабочие ботинки. Сандалии и другая обувь с открытым носком не защищают от падающих предметов и запрещены.
  • Не носите свободную одежду или украшения. Соберите назад длинные волосы.
  • Не используйте перчатки при работе с движущимися механизмами (они могут зацепиться и затянуть руки). Тряпки никогда не следует размещать вблизи движущихся частей.
  • Не используйте сжатый воздух для очистки себя, контактное давление и разлетающиеся частицы могут легко повредить глаза, уши и кожу. Вместо этого используйте щетку или одежду.
  • Если вы раньше не работали с определенным материалом, попросите сотрудника предприятия объяснить требования к его обработке (соответствующие инструменты, скорости резания, специальные реактивы и т. д.).
  • Не входите в производственную среду под воздействием наркотиков или алкоголя, а также в состоянии чрезмерной усталости или рассеянности. Полная осведомленность о том, что вас окружает, имеет решающее значение для безопасности каждого.
  • Использование сотового телефона чрезмерно отвлекает — если вам нужно воспользоваться телефоном, прекратите то, чем вы занимаетесь, и выйдите из производственной среды.
  • Споры и возня также чрезмерно отвлекают. Сохраните их для использования вне производственной среды.

В случае аварии:

  1. Выключите все машины и электроинструменты.
  2. Если химические вещества попали в глаза, промойте глаза в течение 15 минут проточной водой, прежде чем приступить к лечению.
  3. Не пытайтесь самостоятельно удалить посторонние предметы из глаза или тела.
  4. Соблюдайте меры первой помощи и вызывайте скорую помощь.
  5. Сразу после окончания чрезвычайной ситуации сообщите об инциденте производственному персоналу.

Общий производственный этикет

Вежливое обращение с вашим производственным предприятием имеет решающее значение для обеспечения его доступности для вас и других учащихся. В отличие от грубости по отношению к другим людям, невежливость по отношению к производственному объекту гарантирует дисциплинарные последствия, не ограничивающиеся лишением вашего доступа к объектам UR. Будьте готовы потратить 15-30 минут в конце рабочего дня на очистку и реорганизацию инструментов.

  • Если вы что-то сломаете, сообщите об этом персоналу учреждения, чтобы его можно было заменить/отремонтировать. Поломка случается, просто работайте над тем, чтобы предотвратить ее в будущем.
  • Сообщайте обо всех несчастных случаях и неисправностях инструментов персоналу объекта. Несообщение о происшествии (в том числе предоставление ложных сообщений) подвергает других опасности, и в результате могут быть приняты дисциплинарные меры, не ограничивающиеся лишением доступа к объектам UR.
  • Ничего не выбрасывайте, если вы не уверены, что это нельзя использовать повторно. Если вы сомневаетесь, спросите у сотрудника учреждения.
  • Верните инструменты на место, как только закончите их использовать. Загроможденное рабочее пространство — опасное и неэффективное рабочее пространство.
  • Очистите машины и инструменты после использования. Стряхните крупную стружку и используйте пылесос для пыли. Не используйте сжатый воздух для удаления пыли! Переносимая по воздуху пыль может быть легко воспламеняющейся.
  • Не есть и не пить в магазине. Поедание мусора из магазина отвратительно; получать еду на инструменты также грубо.

Генеральная уборка

  • Перед очисткой электроинструментов выключите их.
  • Удалите все режущие инструменты, сверла, концевые фрезы и токарные инструменты перед очисткой, чтобы избежать порезов.
  • Уберите все инструменты и другие предметы в магазине. Содержите рабочее место в порядке.
  • Смахните щеткой и сдуйте стружку с инструментов и поддонов для стружки. Не сдувать/толкать стружку в сторону подшипников и направляющих станка!
  • По возможности утилизируйте чистую стружку.
  • Пропылесосить или тщательно вычистить пыль. Не используйте сжатый воздух для удаления пыли, смесь пыли и воздуха может быть легко воспламеняющейся.
  • Сообщите об утерянных, сломанных или поврежденных инструментах персоналу учреждения.
  • Потратьте последние пять минут на генеральную уборку магазина. Мы все в этом вместе!

Вверх ↑

Химическая безопасность

Существует множество различных жидких химикатов, которые используются в производстве и рядом с ним. Одни полностью безобидны, другие бурно реактивны, токсичны или канцерогенны. Знание того, с чем вы работаете и какие меры предосторожности вам необходимо принять, имеет большое значение.

  • Знайте, какое химическое вещество вы используете. Всегда читайте инструкции и предупреждения, указанные на упаковке химического вещества. Если это представляет какой-либо вред для вас или если инструкции отсутствуют, найдите в Интернете бланк паспорта безопасности продукта (SDS, также известный как MSDS) – начните с «<торговая марка> <название продукта> SDS» – и узнайте, какие меры предосторожности ты должен взять.
  • Если вы планируете применять различные химические вещества вместе, прочтите также их паспорта безопасности, чтобы убедиться, что вы не создаете опасных реакций.
  • Никогда не допускайте нагревания растворителя. Не допускайте наличия пламени рядом с местами, где могут существовать пары растворителя.
  • Не употреблять алкогольные напитки и не принимать спиртосодержащие препараты до или во время работы с растворителями. Алкоголь в кровотоке вызывает синергетические реакции с некоторыми растворителями, что может привести к потере сознания и даже смерти.
  • Пары и пары могут выходить за пределы рабочей зоны. Примите меры предосторожности, чтобы защитить людей вокруг вашего рабочего места.
    • Обратите внимание на приспособления для промывки глаз и раковины в номере. Убедитесь, что они легко доступны из вашего рабочего пространства.

Наверх ↑

Электроинструмент и электробезопасность

Электроинструменты отлично подходят для ситуаций, когда полезно гибкое позиционирование или манипулирование инструментом, а точность станка – нет. Они также доступны в гораздо большем количестве объектов, чем машины. В этой статье электроинструменты определяются как отдельные от машин (фрезерных станков, токарных станков, сверлильных станков и т. д.), поскольку электроинструменты являются портативными и, как правило, не такими мощными. Примеры включают электродрель, инструмент Dremel, электролобзик, тепловой пистолет и угловую шлифовальную машину. Инструмент с электроприводом – это более широкий термин, относящийся к любым инструментам, которые приводятся в действие чем-то другим, кроме усилий человека-оператора.

Безопасность электроинструмента

  • Используйте подходящий для работы инструмент.
  • Зажмите или иным образом закрепите заготовку так, чтобы вы не могли сдвинуть ее с места при максимальном усилии руки.
  • Перед использованием включите инструмент и крепко держите его, чтобы проверить правильность работы и почувствовать выходную мощность.
  • Убедитесь, что все охранники на месте — обратитесь к сотруднику учреждения, прежде чем модифицировать охрану для большего удобства использования.
  • Держите шнуры и шланги позади себя и вдали от источников тепла, масла и острых краев во время работы.
  • Носите соответствующую одежду. Свободная одежда, длинные волосы и украшения могут попасть в движущиеся части.
  • Носите средства индивидуальной защиты, в том числе защитные очки, рабочие перчатки и средства защиты органов слуха.
  • Перед включением питания дважды проверьте, надежно ли закреплены заготовка и насадки инструмента.

Электрическая безопасность

  • Убедитесь, что инструмент заземлен, если это необходимо, т. е. если шнур питания инструмента имеет три контакта, используйте розетку с тремя контактами. Помните, следующий лучший путь к земле — это ваше тело.
  • При работе с электрическим инструментом на открытом воздухе используйте только розетку с защитой GFCI.
  • Никогда не используйте электрические инструменты во влажных или мокрых местах. Вместо этого используйте пневматические инструменты.
  • Храните инструменты в сухом месте. Не кладите инструменты на мокрую поверхность.
  • Отсоедините шнуры питания, потянув за вилку. Никогда не тяните за сам шнур.

Верх ↑

Сверление

Сверление используется для проделывания отверстий. Это делается с помощью либо сверлильного станка (как вариант, фреза с сверлильным патроном), либо электродрели. Сверлильный станок – это машина, которая дает вам гораздо больше точности и мощности / рычага. Электродрель — это электроинструмент, который дает вам гораздо больше гибкости в использовании.

Сверла

Типы сверл, материалы и покрытия

Для вашего проекта, скорее всего, потребуются только спиральные сверла из быстрорежущей стали. Они доступны почти на каждом производственном объекте кампуса в стандартных приращениях. Некоторые объекты также несут их в метрических приращениях. Рассчитывайте диаметры отверстий исходя из того, что доступно вам, если это возможно. Также обратите внимание, что сверла не могут делать плоские дна отверстий — для этого вам понадобится фреза с концевыми фрезами.

Безопасность сверлильного станка (видео)

Использование сверлильного станка (видео)

Использование и безопасность электрической дрели (видео)

Рекомендации по конструкции для сверления отверстий

Вверх ↑

Фрезерование

Фрезы используются для удаления материала с высокой точностью и точностью по нескольким осям. Вы можете использовать различные режущие концы для формирования и изготовления отверстий с плоским дном, а также можете прикрепить сверлильный патрон, чтобы обеспечить высокую точность позиционирования вашего сверла.

Концевые фрезы и фрезы

Фреза представляет собой очень разнообразный инструмент и имеет разнообразный набор режущих концов (например, сверла для сверлильного станка). Чаще всего используются квадратные концевые фрезы с 3-5 канавками, которые доступны в большинстве механических мастерских университетского городка со стандартным шагом. Некоторые объекты также несут их в метрических приращениях. Спроектируйте фрезерованные элементы вашей детали на основе доступных вам приращений, если это возможно.

Типы концевых фрез и фрез, материалы и отделка

Детали фрез и безопасность (видео)

Фрезерование (Видео)

Рекомендации по проектированию для фрезерования

Верх ↑

Токарная обработка

Токарная обработка создает элементы, охватывающие 360° вокруг цилиндрической детали, путем вращения детали и применения режущего инструмента к ее поверхности. Это включает в себя выполнение надрезов снаружи детали, а также вырезание отверстий и резьбы в центре детали. Простота установки и эксплуатации токарного станка делает его чрезвычайно точным и быстрым процессом. Если вы не хотите, чтобы элемент проходил вокруг детали, вместо этого рассмотрите возможность фрезерования или шлифования. В качестве альтернативы, может быть хорошей идеей изменить дизайн вашей детали, чтобы обеспечить возможность обточки.

Типы режущих инструментов и операции на токарных станках

Рекомендации по проектированию токарных станков

Детали токарных станков и меры безопасности

Из-за высокого вращательного момента токарный станок, безусловно, является самым опасным инструментом в мастерской, если не соблюдать правила техники безопасности — обратите особое внимание когда вы используете токарный станок!

Детали токарных станков и техника безопасности (Видео)

Вверх ↑

Ленточная пила

Ленточная пила — это машина, использующая длинный непрерывный диск, движущийся в одном направлении, для резки линий и изгибов в листах и ​​коротких блоках. Резка выполняется быстро, но не так точно и точно, как при фрезеровании или гидроабразивной/лазерной резке, поэтому ленточная пила рекомендуется для основных нужд, а также для резки больших блоков материала перед использованием других производственных процессов.

Полотна для ленточной пилы

Замена полотна ленточной пилы обычно не выполняется учеником (не пытайтесь, если это специально не указано), но вы можете определить, какой тип материала и кривые вы можете резать с помощью ленточной пилы, посмотрев на его лезвие. Также важно знать, когда лезвие повреждено или слишком изношено, потому что эти условия могут сделать вашу работу сложной и опасной — помните, если вы видите сломанный или неисправный инструмент, вы должны сообщить об этом сотруднику завода для общего блага. Большинство ленточных пил в кампусе подходят для большинства неметаллов и алюминия, но не для стали и более твердых материалов.

Типы ленточных пил и проверка на наличие повреждений (PDF)

Безопасность и использование ленточной пилы

Безопасность ленточной пилы (видео)

Использование ленточной пилы (кривые резки) (видео)

Горизонтальная ленточная пила

Некоторые объекты у вас есть горизонтальная ленточная пила, у которой есть полотно ленточной пилы, которое автоматически перемещается по вашему материалу. Он отлично подходит для резки деталей со склада, особенно с большим запасом или твердыми материалами. Работа горизонтальной ленточной пилы отличается от работы более распространенной вертикальной ленточной пилы.

Использование и безопасность горизонтальной ленточной пилы (Видео)

Верх ↑

Настольный шлифовальный станок

Шлифовка — это быстрое удаление мелких частиц материала с детали путем трения ее о шероховатую поверхность. Это дает вам большой контроль над тем, сколько материала удаляется, и позволяет быстро делать точные или однородные края. Шлифовка передает большое количество тепла и кинетической энергии заготовке и отшлифованным битам; всегда ведите себя очень осторожно вблизи вращающегося шлифовального круга. Если вы хотите отшлифовать мягкий материал (например, дерево, пенопласт) или хотите придать твердому материалу гладкую поверхность, используйте ленточный шлифовальный станок.

  • Убедитесь, что вам разрешено использовать определенный материал с конкретным шлифовальным кругом. Некоторые круги предназначены только для мягких металлов, некоторые предназначены для одного типа материала, чтобы избежать загрязнения (например, для заточки сварочных стержней).
  • Установите на место защитные кожухи и щиток для глаз, наденьте защитные очки и поместите подставку для инструментов в пределах 1/16 дюйма от шлифовального круга (или достаточно близко, чтобы предотвратить заклинивание детали).
  • НИКОГДА не ориентируйте и не толкайте деталь против направления вращения колеса. Если вы это сделаете, колесо заставит деталь сориентироваться при вращении колеса, потенциально отправив деталь в полет или быстро втянув ее (и вашу руку) в кофемолку.
  • Если вы хотите сделать ровную кромку, при каждом проходе проходите всю кромку по кругу. Поддерживать одинаковую скорость и давление на протяжении одного прохода намного проще, чем между несколькими проходами.

Безопасная настольная шлифовальная машина

Верх ↑

Дисковая и ленточная шлифовальная машина

Шлифовальные машины с механическим приводом позволяют выполнить большой объем шлифования за короткое время. Вы можете шлифовать на них мягкие материалы, такие как дерево и алюминий, и придавать своим деталям базовую гладкую поверхность. В ленточных шлифовальных машинах используется непрерывная петля наждачной бумаги, движущейся в одном направлении, как в ленточной пиле, а в дисковых шлифовальных машинах используется вращающийся диск из наждачной бумаги.

  • Установите защитные кожухи, наденьте защитные очки и поместите подручник в пределах 1/16 дюйма от шлифовального круга (или достаточно близко, чтобы предотвратить заклинивание детали).
  • НИКОГДА не ориентируйте и не толкайте деталь против направления движущейся поверхности. При использовании дисковой шлифовальной машины направление движения зависит от того, какую часть диска вы используете. Если вы это сделаете, шлифовальный станок может заставить деталь ориентироваться и двигаться вместе с поверхностью, потенциально отправляя деталь в полет или быстро втягивая ее (и вашу руку) в наждачную бумагу.
  • Не шлифуйте материалы, которые выделяют опасную пыль. Такие материалы, как бериллий или медно-бериллиевые сплавы, нельзя шлифовать или обрабатывать напильником. Асбест (компонент тормозных колодок/колодок) нельзя шлифовать.
  • Не работайте на машинах с порванными или разорванными ремнями или дисками. Если вы заметили шлифовальную машину в таком состоянии, немедленно сообщите об этом менеджеру вашего предприятия.
  • Для равномерного шлифования пройдитесь по всей кромке/поверхности наждачной бумагой за один проход. Поддерживать одинаковую скорость и давление в течение одного прохода намного проще, чем между несколькими проходами.

Безопасный дисковый и ленточный шлифовальный станок

Верх ↑

Записная книжка с идеями для заточки инструментов и фрез

В какой-то момент большинство любителей машиностроения начинают интересоваться возможностью создания точильного станка для инструментов и фрез. Есть что-то завораживающее в создании станка с нуля, особенно со всеми этими ручками и рычагами. У профессионалов также есть веская причина иметь доступ к таким устройствам, хотя в наши дни они не так уж распространены.

Эта статья является отправной точкой для будущих проектов по изготовлению инструментов и шлифовальных станков своими руками. Это сборник идей и ссылок на другие статьи, которые могут служить в качестве ресурсов. Он простирается от более известных ручных станков, таких как шлифовальный станок Quorn, до моего собственного фетиша, который представляет собой инструмент DIY с ЧПУ и шлифовальный станок. Начнем с простого и перейдем к сложному.

Точильный станок для инструментов Harbour Freight и плюшки

Многие люди считают, что этот недорогой инструмент и твердосплавный шлифовальный станок – отличная покупка и необходимая вещь для домашнего магазина. Мой работал очень хорошо прямо из коробки. Я даже пошел довольно далеко с колесами относительно низкого качества, которые шли с ним.

К сожалению, это приходит и уходит. Harbour Freight не всегда их предлагает. У Grizzly есть такая же модель:

Я включил несколько фотографий и комментариев об аксессуарах, которые люди сделали для него:

Алмазная привязка к бриллиантовой заправке…

A MITRE ATPRED…

. .

Алмазная зернистость 220 от Enco: Получил буквально на днях!

Оксид алюминия, зернистость 46 от J&L: Я собираюсь немного покатать круги, поставляемые с шлифовальной машиной, и посмотреть, как они себя поведут.

Дополнительные приспособления и настройки

Это от Джима Хаббелла. Балансировка новых колес:

XY Стол с чувствительной подачей и токарным инструментом, универсальные тиски:

Однолезвийные шлифовальные станки: также известные как V-Bit Grinder . С помощью подходящих принадлежностей вы сможете затачивать сверла и отлично шлифовать ручные токарные инструменты. Но и он многого не может. Пройдет совсем немного времени, прежде чем машинист, заинтересованный в заточке инструментов, обнаружит «шлифовальные станки с одной режущей кромкой», которые вы можете представить как шлифовальные станки с V-образной насадкой.

Deckel делает культовую модель этой машины, но есть много подделок.

В этом видео показано отличное введение в этот класс машин, как они работают и что они могут делать:

Типы работ, которые вы можете выполнять с помощью однокромочного инструмента и фрезы:

  • V-Bits
  • Формовочные инструменты типа V-Bit
  • Специализированные фрезы с одной канавкой, такие как фреза типа «ласточкин хвост».
  • Специальные инструменты для снятия фаски и закругления углов
  • Разгрузка хвостовиков концевых фрез для зазора при обработке глубоких карманов
  • Шлифовка Weldon Flat в хвостовике для державок с установочными винтами
  • Преобразование концевой фрезы в фрезу с Т-образными пазами
  • Можно затачивать кончик концевой фрезы, но не кромки спирали.

Beijing Deckel Tool and Cutter Grinder

Deckel широко копируются на азиатском рынке импорта. Я смотрел несколько видеороликов на YouTube о том, как использовать такую ​​«клонированную» кофемолку, когда меня осенило. Просмотр этих видеороликов был очень поучительным — он помог понять, как используются кофемолки Декеля. Но что еще более важно, это напомнило мне о гаджете, лежавшем в магазине, которым я еще не пользовался:

Это универсальные тиски, которые я купил у продавца eBay 800 ватт. Они очень недорогие и кажутся хорошо сделанными. Также я без проблем купил ряд вещей от 800ватт…

Исходя из схожести универсальных тисков с держателем инструмента на шлифовальных станках T&C, мне пришла в голову идея создать аксессуар для скромной Harbour Freight Tool Grinder, который будет подражать более сложному стилю. Вот как это выглядит:

Универсальные тиски крепятся к прецизионному стержню, который может поворачиваться для перемещения инструмента по шлифовальному кругу. Универсальные тиски позволяют точно контролировать угол плоскости, в которой инструмент, смещающий поверхность шлифовального станка при повороте сборки. Глубина резания регулируется с помощью резьбового стержня, который опирается на конец вала. Регулировочная тяга сопряжена с шариковым подшипником, запрессованным в конец вала. Таким образом, вал можно вращать для заточки инструмента, не поворачивая регулировочный стержень, и перемещать держатель инструмента влево или вправо.

Сам вал удерживается бронзовыми втулками. Для заточки концевых фрез можно установить прецизионный воздушный подшипник в держатель инструмента и продолжить.

Этот тип аксессуаров выглядит относительно простым в сборке, и я не знаю, почему он не может дать результаты, очень похожие на коммерческий шлифовальный станок.

Какими бы интересными ни были эти машины, они в конечном счете ограничены, а также чертовски дороги – около 1000 долларов за достойную копию машины Deckel SO. Вы можете установить навесное оборудование на недорогую шлифовальную машину, но вы все равно будете ограничены геометрией вашей машины.

Заточные станки для инструментов и фрез: популярные конструкции для самостоятельного изготовления

Однолезвийные шлифовальные станки интригуют, но они все равно не заточат концевую фрезу. Для этого вам понадобится инструмент с более сложной геометрией и степенями свободы.

Вот несколько заметок о различных заводских кофемолках T&C, которые я собрал для вдохновения.

Кворн, наверное, самый известный. Это красивая и сложная маленькая машинка:

Куорн Резак…

Мне пришла в голову идея изготовить Quorn с ЧПУ из прутка, и я уверен, что это был бы увлекательный проект, но есть более простые конструкции инструментов и шлифовальных станков для выполнения этой работы.

Недавно я наткнулся на точильный станок под названием Tinker:

The Tinker Tool and Cutter Grinder от Guy Lautard…

Этот дизайн разработан N.W. Tinker с планами Гая Лотара и дополнительной информацией об этом на его сайте. Его серия «Прикроватная читалка для машинистов» превосходна, поэтому я знаю, что то, что он предлагает, вероятно, чрезвычайно высокого качества и будет стоить входной платы. Дизайн Тинкера мне очень нравится. Он выглядит гораздо проще в сборке, чем Quorn, и мне нравится идея использовать его в существующем шлифовальном станке, а не изготавливать для него совершенно новый шлифовальный шпиндель. Мне кажется, что двойная работа с шлифовальной машиной не только экономит время изготовления, но и экономит место в и без того переполненной мастерской для большинства людей. Вот еще одна статья о Tinker с большим количеством хороших фотографий.

Существует также более простой вариант, называемый Mini-Tinker, и предположительно конструкция, известная как Raymac, может быть даже более функциональной, чем Tinker.

Hall’s Sharpener from the Workshop Series, “A Complete Milling Course”…

Simpler Hall Sharpener…

This one is a Bonelle…

CNC Tool и блокнот Idea Notebook

Представьте себе инструмент и шлифовальный станок, способный заточить любой инструмент под полным контролем ЧПУ. В этом масштабе шлифование фрезой включает в себя относительно небольшие заготовки, поэтому гигантский станок не требуется. Возможно, даже небольшой любительский станок с ЧПУ сможет выполнять такую ​​работу с высокой степенью успеха.

Меня заинтриговала идея создания небольшого станка с ЧПУ для заточки инструментов и фрез на базе мельницы Sieg X2. X2 — крутые маленькие машины, и они кажутся вполне способными, если немного поработать.

Различные люди, такие как Хосс из Hossmachine и другие, сделали небольшую заточку инструмента на своих X2:



Основополагающий вопрос: сколько топоров?

Мы, конечно же, хотим ЧПУ обычных 3 осей мини-завода Зиг. Но сколько еще осей нужно? Встречаются 4-х, 5-ти и даже 6-осевые заточные станки. Как минимум, нам нужна 4-я ось. Эта ось будет использоваться для движения по спирали сверла или фрезы. Эта 4-я ось вращается и может быть параллельна либо X, либо Y, но, учитывая форму станка, кажется, что баланс может быть лучше, если он параллелен X. Я бы предположил установить там шпиндексер с ЧПУ, потому что они Компактны и недороги для ЧПУ.

5-я ось вращения необязательна, но будет параллельна оси Z. Такая ось очень полезна для задания радиуса на конце концевой фрезы или для плавного контурирования фасонного инструмента. Представьте себе, что 4-я ось шпиндексера находится на вершине поворотного стола с ЧПУ, который ровно стоит на столе фрезерного станка, и вы поняли идею. В идеале мы хотели бы иметь возможность отклонять шпиндекс от горизонтали для какой-либо работы, возможно, для заточки конического резца, но этот поворот не обязательно должен быть на ЧПУ.

На этой схеме показаны оси:

4 из 5 осей с ЧПУ, плюс ось ручного наклона. Серый цвет обозначает оси X и Y фрезерования или стол и суппорт.

Картинки

Это то, что наконец вдохновило меня думать в терминах мини-завода. С замечательного немецкого сайта Metallmodellbau…

Вот компактная промышленная машина. Обратите внимание на оси. Выглядит как обычная 3-осевая мельница с головкой, вращающейся по оси Z. Он также должен вращать ось инструмента, чтобы следовать за спиралями…

Небольшой станок без ЧПУ. Опять же, обратите внимание на оси. Z, ось инструмента, вход и выход, и выглядит как ось вращения с наклоном…

Имитация коммерческого шлифовального станка с ЧПУ T&C. Дает хорошее представление об осях (это выглядит как 5 осей), а также о полезных формах шлифовальных кругов…

Та же симуляция по спирали…

X, Y и Z. моторизованный. Я бы предположил, что элементы управления больше подходят для DRO, чем для ЧПУ. Держатель инструмента в стиле Spindexer с 3 осями вращения…

Эквивалент набора инструментов для шлифовального станка T&C. Прохладный!

Дополнительная насадка CNC T&C для ручных шлифовальных станков T&C. Есть 3 оси: X, Y и поворотная для движения по спирали. Это устройство очень похоже на шпиндексер с ЧПУ, который я себе представляю…

Эскиз 5-осевого шлифовального станка с ЧПУ. высокотехнологичные австралийские станки с прямым приводом и базой из полимергранита. Обязательно ознакомьтесь с их технологической брошюрой.

Присоединяйтесь к более чем 100 000 пользователей ЧПУ!  Раз в неделю бесплатно получайте наши последние записи в блоге прямо на вашу электронную почту. Кроме того, мы предоставим вам доступ к некоторым замечательным справочным материалам по ЧПУ, включая:

10 проектов по сварке металлолома, которые можно сделать своими руками сегодня (с видео)

Последнее обновление

Итак, если вы новичок в сварке или хотите улучшить свои навыки, проекты по сварке металлолома — отличное место для начала. Мы покажем вам различные проекты по сварке металлолома, которые одновременно просты и увлекательны. Они выполняются быстро и легко, и в большинстве из них используются дешевые или переработанные материалы. Вы даже можете использовать то, что завалялось дома — это так просто!

Вот десять проектов по сварке металлолома, которые вы можете попробовать. Мы расскажем вам все, что вам нужно знать об этих проектах. Итак, продолжайте читать, чтобы узнать больше! 9

См. инструкции здесь Связка гаек, металлические стержни и плоская металлическая полоса Необходимые инструменты: Сварочный аппарат, угловая шлифовальная машина и деревянное приспособление Уровень сложности: Легкий

Наш первый проект – изготовление табуретки из старых орехов. Табуреты являются одним из наиболее распространенных сварочных проектов. Вы можете сделать его из любого металлолома, который у вас есть в гараже. Этот проект по сварке металлолома требует времени и терпения, но это отличный способ переработки старых гаек.

Для ножек вы можете использовать сталь или любой другой металл из кучи хлама. Найдите выброшенные орехи или другие металлические отходы, разбросанные по дому или во дворе. Убедитесь, что они в хорошем состоянии, без ржавчины и износа.

Используйте металлическую полосу, чтобы сформировать круг и сварить его вместе. Затем разложите орехи внутри круга. Убедитесь, что вы наполните его орехами. Приварите все гайки вместе к круглой раме. Затем используйте угловую шлифовальную машину, чтобы сделать все гладко. Последний шаг — приварить металлические стержни к круглой раме для ножек стула.

2. Звонок из металлолома

См. инструкции здесь

Необходимые материалы: Кусок трубы или газовый баллон, плоский стержень, небольшие стальные детали и железнодорожные костыли
Необходимые инструменты: Угловая шлифовальная машина или ленточная пила, сварочный аппарат, сверло и проволочная щетка
Уровень сложности: Умеренный

Колокольчик из металлолома – отличный проект для новичка. Это легко сделать, и есть много вариантов, которые вы можете попробовать. Вы можете использовать любой размер металла. Колокол из металлолома состоит из трех частей. У него есть корпус (сделанный из отверстия в листе стали), обод (сделанный из отрезка трубы) и тарелка (сделанная из куска уголка).

Клапан имеет два отверстия, которые надеваются на резьбовые концы труб и образуют крюк при раскачивании вверх и вниз. Вы можете сделать этот проект самостоятельно, используя лом с местной свалки.

Все, что вам нужно сделать, это просверлить несколько отверстий в металле. Затем добавьте немного проволоки, чтобы скрепить его. Когда у вас есть основная форма, вы можете добавить любые декоративные детали. Это может быть ручка или колокольчик сверху.

3. Ювелирное дерево своими руками

См. инструкции здесь

Необходимые материалы: Металлический лист 16 калибра и стальной лист 12 калибра для основания
Необходимые инструменты: Плазменный резак, орбитальная шлифовальная машина, угловая шлифовальная машина, сверло и аэрозольный герметик
Уровень сложности: Новичок

Ювелирное дерево — отличный способ организовать ваши украшения. Вы можете сделать его из любого материала, например из олова или меди. Это идеальное творение, если вы ищете забавный и уникальный способ показать свои украшения.

Вы можете экспериментировать с различными металлическими формами. Самое главное — убедиться, что он достаточно прочный, чтобы выдержать вес ваших украшений. Вам понадобится основа, которая будет удерживать дерево над землей. Таким образом, он не повредится от веса всего, что находится сверху.

Единственное, что вам нужно сделать в этом сварочном проекте, это спроектировать и нарисовать дерево. Используйте плазменную резку. Затем просверлите отверстия, чтобы повесить украшения. Наконец, прикрепите дерево к основе с помощью эпоксидной смолы.

4. Наковальня из металлолома

Инструкции см. здесь

Необходимые материалы: Большие блоки из стали
Необходимые инструменты: Горизонтальная ленточная пила, электросварочный аппарат, угловая шлифовальная машина и фрезерный станок
Уровень сложности: Умеренный

В проектах по сварке металлолома наковальни являются наиболее популярными элементами. Наковальня представляет собой металлический стержень с плоской поверхностью, обычно используемый для ударов молотком по металлическим предметам. Это незаменимый инструмент для металлоломщиков. Они также помогают поддерживать обрабатываемую поверхность, если вы работаете с абразивным материалом, таким как сталь или алюминий.

Этот проект по сварке металлолома стоит недорого. Все, что вам нужно, это большой плоский кусок металла и ваше воображение! Сварить наковальню можно из разных материалов, но обычно ее делают из толстых стальных стержней, сваренных между собой.

Сначала разработайте план, а затем проверьте, подходят ли части друг к другу. Как только у вас есть свой дизайн, и он плотно прилегает, сварите его вместе. Свариваемые участки затем шлифуются и полируются с обеих сторон, создавая плоскую поверхность для сварки. Последний шаг — фрезерование. Хорошо зажмите его при фрезеровании.

5. Маленькая металлическая розетка

См. инструкции здесь

.
Необходимые материалы: Листы металлолома и металлический прут
Необходимые инструменты: Плоскогубцы, слесарные тиски, сварочный аппарат для дуговой сварки и угловая шлифовальная машина. Также вам понадобится сверло, защитное снаряжение, инструмент для разметки, линейка и пропановая горелка
Уровень сложности: Новичок

Если вы любите делать украшения, маленькая металлическая роза станет отличным сварочным проектом. Это также легко для начинающих, а также более продвинутых мастеров. Это уникальный способ использовать металлолом и изготовить что-то красивое, чтобы разместить его на рабочем столе или даже дома в качестве украшения стола.

Вы можете использовать любой размер листового металла, от медных до стальных. Сначала нарежьте металл на мелкие кусочки. Розы изготовлены из тонких полосок стали и меди. Затем соедините их вместе, чтобы создать замысловатый узор.

Вы можете использовать наждачную бумагу, чтобы сгладить любые шероховатые или острые края на металле. Вы можете надеть перчатки и защитные очки при работе с острыми краями.

6. Гигантская рука-скелет

См. инструкции здесь

Необходимые материалы: Брак гаек и болтов
Необходимые инструменты: Плоскогубцы, зажим и сварочный аппарат
Уровень сложности: Легкий

Возможно, вы видели гигантскую руку-скелет и удивлялись, как это делается. Это просто кусок металлолома, сваренный с помощью специальной технологии сварки. В этом проекте используется металлолом (старые гайки и болты), чтобы сделать гигантскую руку.

Сначала с помощью болтов сделайте пальцы гигантской металлической руки. Держите их плоскогубцами, когда будете их сваривать. Вы можете изогнуть их так, чтобы они выглядели живыми.

Прикрепите гайки, чтобы получилась ладонь, и сварите их вместе. Затем приложите пальцы к ладони. Наконец, приварите их к длинному болту, который действует как рычаг. Ваша сваренная гигантская скелетная рука готова!

Результат потрясающий. Он выглядит как настоящая человеческая рука, которую хирургическим путем удалили из тела и снова прикрепили к ней металлическими шипами, чтобы вы могли использовать ее как оружие или инструмент. Вы можете показать его в вашем доме или офисе, а также.

7. Цветок розы из нержавеющей стали из металлолома

См. инструкции здесь

Необходимые материалы: Электродная проволока из нержавеющей стали, присадочный стержень, пруток и лом стального листа
Необходимые инструменты: Сварочный аппарат MIG или TIG, неподвижная ленточная шлифовальная машина, угловая шлифовальная машина и стол для металлообработки. Вам также потребуются слесарные тиски, слесарный шлифовальный станок, плоскогубцы и ножницы по металлу 9.0044
Уровень сложности: Расширенный

Нержавеющая сталь — один из самых популярных металлов, используемых в ювелирном деле. Он имеет блестящую гладкую поверхность, которую вы можете покрасить, чтобы создать любой желаемый вид. Это отличный способ переработать металлолом во что-то полезное, например, цветок розы.

Вы можете выполнить этот сварочный проект, используя всего несколько инструментов и материалов. Таким образом, он идеально подходит для тех, кто хочет попробовать сварку. Это также отличный способ повторно использовать старые зазубренные края металла, лежащие в вашем гараже или мастерской.

Первый шаг — найти несколько кусочков металлолома, которые вы хотите встроить в лепестки цветов. Вы можете использовать любую форму или размер, который вы хотите. Но имейте в виду, что с более мелкими деталями работать легче, чем с более крупными.

После того, как вы выбрали материал, начните резать его на мелкие части с помощью ножовки. Затем возьмите каждую деталь и сварите ее вместе с помощью сварочного аппарата. Вы можете использовать различные типы сварочных стержней. Это зависит от того, сколько тепла вы хотите, чтобы металл поглотил при сварке.

8. Металлическая скульптура мотоцикла

Инструкции см. здесь

.
Необходимые материалы: Гайки, длинные винты, металлические детали и металлические стержни. Также вам понадобится припой подходящего типа, кабельный зажим и две большие пружины
Необходимые инструменты: Паяльник, пассатижи, сварочный аппарат, ножницы по металлу или маленькая пила
Уровень сложности: Умеренный

Если вы фанат мотоциклов и сварки, то этот проект для вас! Это отличный способ дать волю творчеству и продемонстрировать свои навыки сварщика. В этом проекте по сварке металлолома используются различные металлы, включая медь, алюминий, нержавеющую сталь и цинк.

Лучшее в этом проекте то, что вы можете настроить его так, как хотите. Вы можете сделать его таким маленьким или большим, как пожелаете. Кроме того, вы можете добавить некоторые аксессуары, такие как боковые зеркала или фары. Возможности безграничны!

Сначала сделайте переднюю часть мотоцикла. Вы будете использовать гайки для шин. В качестве ручек мотоцикла будут выступать два длинных винта и металлические стержни. Следующим шагом будет сварка каркаса. Затем закрепите заднее колесо на месте. После этого прикрепите переднюю часть к раме, и сварите ее между собой.

Готовым продуктом будет красивая деревенская скульптура мотоцикла. Вы можете разместить его у себя дома или в гараже.

9. Прикольная скульптура стрекозы из металлолома

Инструкции см. здесь

Необходимые материалы: Металлолом, старый болт, металлический лист из нержавеющей стали и тонкие металлические стержни
Необходимые инструменты: Сварочный аппарат MIG, пассатижи, защитное снаряжение, проволочная щетка и угловая шлифовальная машина
Уровень сложности: Новичок

Вы наверняка видели стрекоз в своем саду или на пляже. Но если вы никогда не видели его вблизи и лично, этот проект для вас. Используя металлолом и несколько предметов домашнего обихода, вы создадите скульптуру стрекозы, которая обязательно произведет впечатление. Этот проект также является отличной идеей подарка для всех, кто любит природу и искусство. Это идеальное дополнение к любому саду.

Эту скульптуру стрекозы можно сделать из куска нержавеющей стали. Найдите шестигранную головку болта, которая будет действовать как головка стрекозы, и длинный болт с резьбой для корпуса. Металлический лист из нержавеющей стали идеально подходит для крыльев стрекозы. Вырежьте крылья с помощью отрезного диска.

Затем с помощью угловой шлифовальной машины выполните эстетическую шлифовку. После этого сварите детали вместе, чтобы получилась стрекоза. Не забудьте приварить ножки, используя тонкие металлические прутья.

10. Призма бесконечности из металлолома труб

Инструкции см. здесь

Необходимые материалы: Металлическая трубка
Необходимые инструменты: Сварщик, углошлифовальная машина, ножовка и рулетка
Уровень сложности: Легкий

Infinity Prism — это забавный проект по сварке металлолома, который можно построить из металлолома. Это забавный проект, потому что дизайн настолько прост. Вы можете создать его всего за несколько часов, и вам даже не потребуются какие-либо специальные инструменты. Это уникальное произведение искусства, которое обязательно привлечет внимание.

Вариант традиционного трехмерного проекта. Если у вас завалялась старая металлическая труба, это отличный способ переработать ее во что-то полезное. С помощью ножовки отрежьте одинаковые куски металлической трубы по длине, ширине и высоте. Прежде чем приступить к сварке, убедитесь, что детали расположены под прямым углом.

Вам понадобятся четыре равные части по длине и четыре равные части по ширине. Также вам понадобятся четыре равные части по высоте. Сварите их вместе, чтобы сформировать призму бесконечности. После этого используйте угловую шлифовальную машину, чтобы сделать сварные швы гладкими.

Заключение

Итак, вы ищете проект «сделай сам», нет недостатка в проектах по сварке металлолома, над которыми вы можете начать работать сегодня.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
