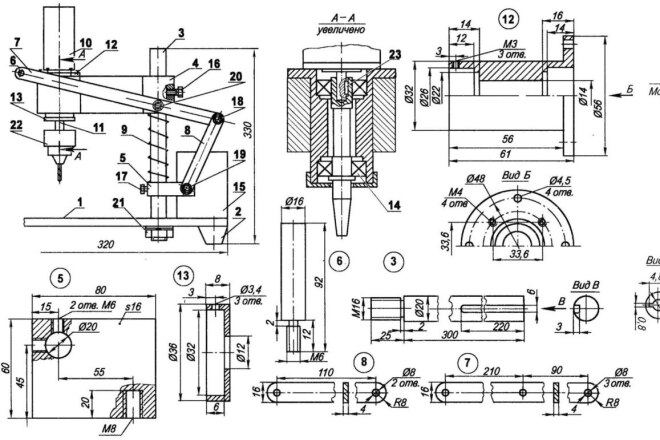

подробное руководство Чертежи фрезерного станка из дрели

Многих любителей мастерить различные изделия часто интересует то, как собрать фрезер из дрели своими руками.

Не у всех есть возможность держать в домашних условиях крупногабаритный фрезерный аппарат.

Но если в помещении проводится ремонт, то свой ручной фрезер часто может быть нужен.

Это устройство может фрезеровать элементы из древесины, производить формовку кромки и совершать другую работу.

Задачи и особенности изготовления фрезерного устройства

Бытовое фрезерное устройство работает следующим образом. Двигатель аппарата вращает шпиндель с надетой на него специальной насадкой – фрезой.

Фреза вставляется в цанговый или кулачковый патрон. Двигатель, обеспечивающий вращение, работает от электросети.

Сделанный самостоятельно фрезерный прибор способен обрабатывать древесину, металл, стекло, пластик и керамику.

Например, сделать отверстия для дверных замков или обработать кромки деталей и полостей.

То, какая насадка будет использована для работы, зависит от фрезеруемого материала и может быть абсолютно разной.

Самое доступное для обрабатывания – дерево, поэтому и фрезы для него доступны по цене и часто встречаются в продаже.

Металлы обладают разной степенью вязкости и жесткости. Для их фрезерования применяют насадки, отличающиеся по своим качествам.

Подбирая их, следует учитывать свойства, присущие обрабатываемому металлу.

Прежде чем сделать фрезер для домашнего использования, нужно сконструировать стол, на который будет установлен аппарат.

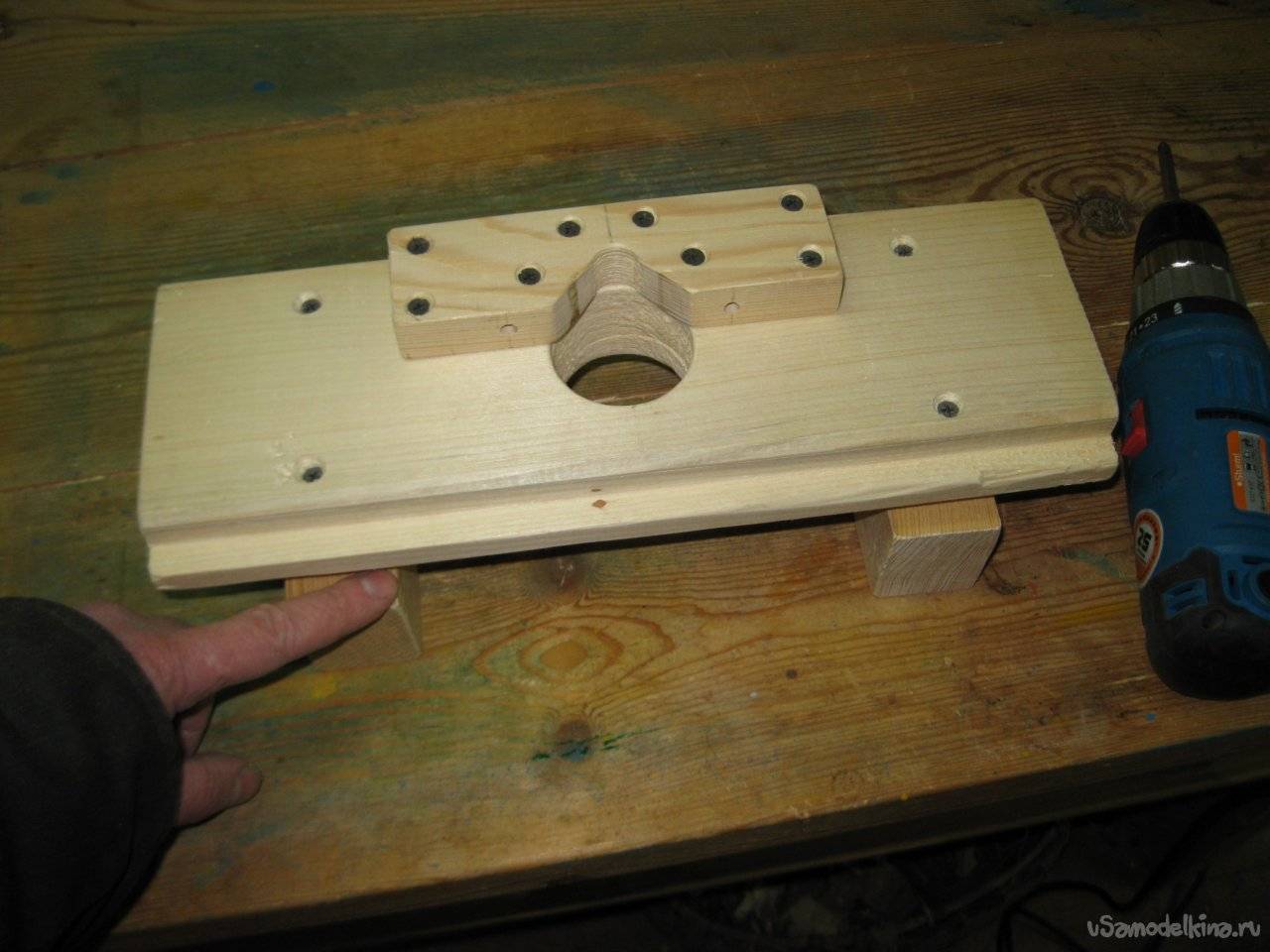

Столешницу можно подготовить, используя обычный лист фанеры толщиной 1,2 см. В качестве опоры для нее подойдут четыре бруса из дерева.

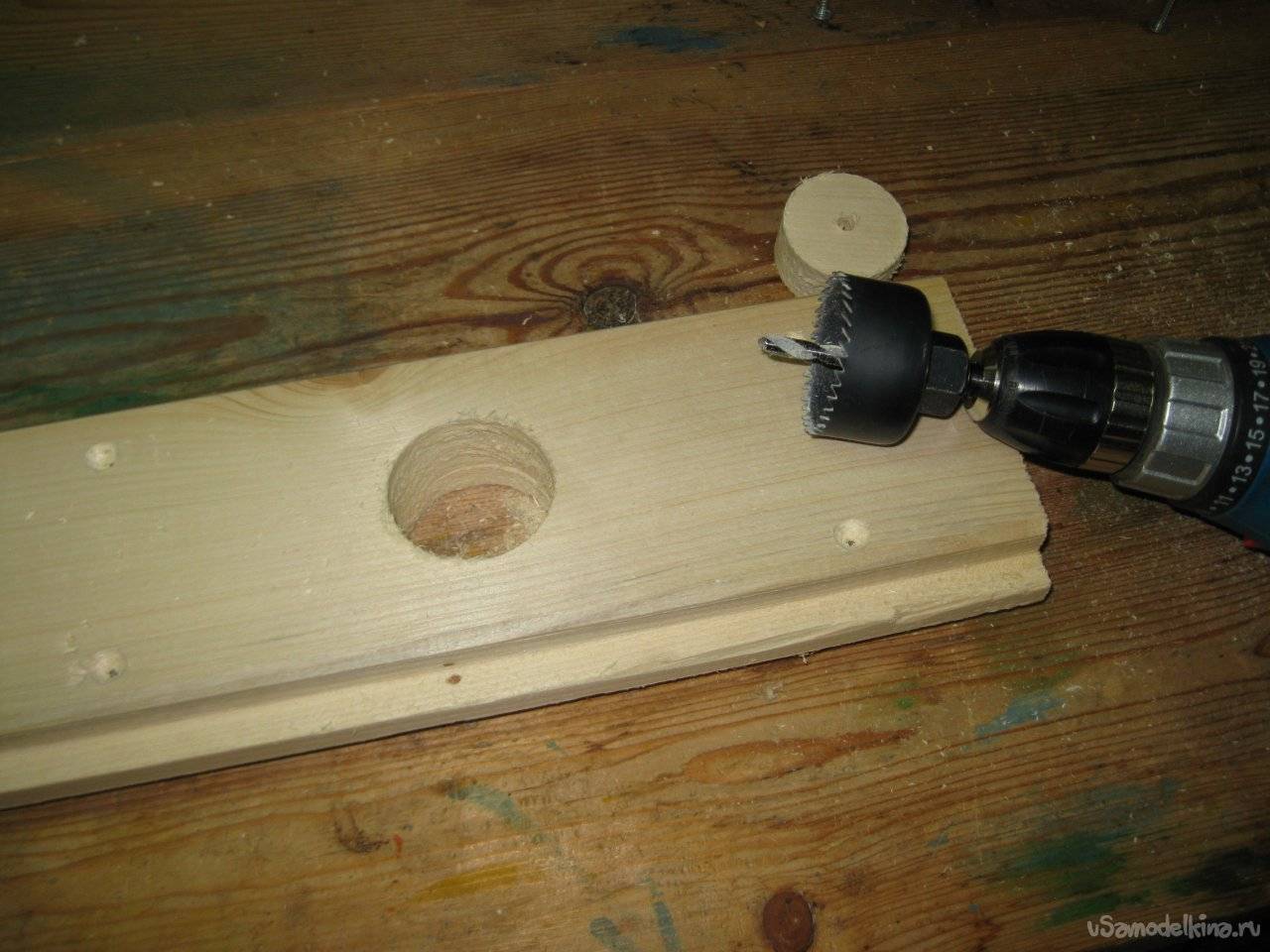

На поверхности фанеры размечают отверстие, соответствующее размеру фрезера, после чего добавляют направляющую.

Пазовое отверстие для фрезера делают полукруглой формы и вырезают лобзиком с электрическим приводом или ручным. После подготовки столешницы приступают к сборке фрезерного устройства.

Фрезер делают из дрели своими руками, используя электрический привод, мощность которого должна быть от 500 до 1100 Вт в зависимости от ширины обрабатываемого материала.

Наиболее подходящими вариантами являются дрель, болгарка или перфоратор.

Именно дрель считается самым дешевым и доступным инструментом для изготовления фрезера.

Чтобы собрать устройство, понадобятся следующие инструменты, детали и материалы:

  • двигатель, работающий от электрической сети;
  • ручная ножовка или электролобзик;
  • сверло;
  • хомут, саморезы, контргайки, винты;
  • фреза;
  • патрон;
  • четыре деревянных бруска;
  • струбцины, которые можно быстро зажать;
  • ДСП – для основания аппарата.

Для работы с данным перечнем инструментов не обязательно быть профессионалом.

Заранее позаботьтесь проверить работоспособность электроинструментов и соблюдение правил техники безопасности.

Порядок сборки фрезера

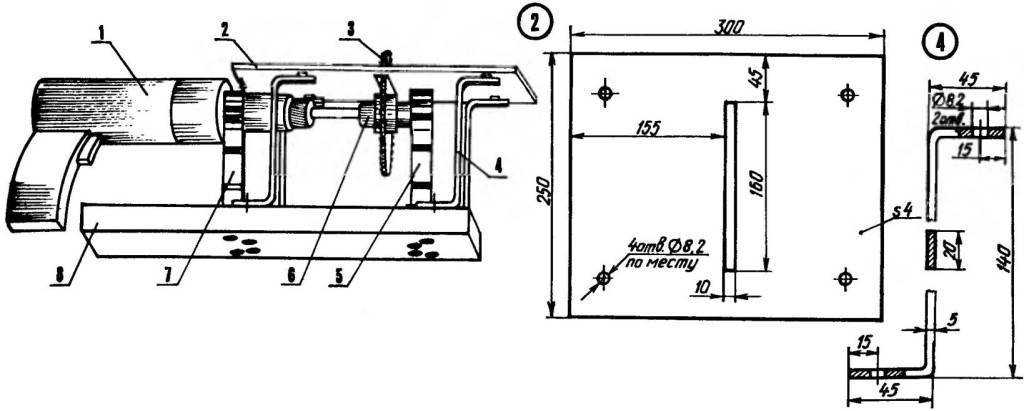

Собирать фрезер намного проще, если использовать чертежи. Процесс конструирования аппарата для фрезеровки, использующего в качестве двигателя дрель, условно разделяют на этапы.

Этапы сборки конструкции:

  • изготовления основания-подставки;
  • подготовка хомута;
  • крепление хомута;
  • упор;
  • сборка.

Изготовление фрезерного аппарата на этом не заканчивается, но пользоваться им можно и в таком состоянии.

Достаточно надежно зафиксировать дрель при помощи хомута, затянуть фрезу в патрон подходящего параметра, закрепить всю конструкцию и начать фрезеровку.

Чтобы работа была более точной и безопасной, оборудование можно дополнить некоторыми элементами.

Для дополнительной точности и безопасности необходимо использовать направляющую.

В результате ее применения обработка материалов будет более качественной, так как не нужно зрительно оценивать расстояние.

Саморезами прикрепляют собранную конструкцию к рабочей поверхности. Если предстоит обработка стопки дощечек или планок, то нужно сделать крепеж максимально надежным.

Быстрозажимающиеся струбцины идеально подходят для фиксации направляющей, контролирующей движение материала.

Собранный собственноручно фрезер обладает несколькими плюсами. Изготовить его несложно, а затраты на работу небольшие.

Чтобы сделать устройство, достаточно воспользоваться инструментами и материалами, имеющимися у каждого любителя мастерить.

Купить нужно будет только хомут и фрезы.

Но серьезных минусов у ручного фрезера существенно больше. Все инструменты, собранные собственноручно и имеющие элементы, вращающиеся при больших скоростях, требуют строгого соблюдения правил техники безопасности.

Нельзя пренебрегать установкой специального щита на аппарат, потому что в процессе работы в домашней мастерской сложно предугадать возникновение опасных для здоровья ситуаций.

Необходимо знать, что дрель имеет малое число оборотов, чтобы фрезеровать. Поэтому обработка твердых материалов и выполнение объемной работы фрезером из дрели затруднительны.

Некорректное использование устройства постепенно приведет дрель в негодность.

Пользоваться аппаратом, собранным своими руками, следует только тогда, когда не нужно соблюдать большую точность.

Даже применение направляющей не может обеспечить максимально верное фрезерование.

Но если нужен аппарат для обработки небольшого количества нетвердого материала, то есть предъявляемые требования к фрезеру невысоки, то устройство можно соорудить собственными руками.

Во время сборки и использования фрезера нужно всегда соблюдать правила техники безопасности – осторожность позволит избежать получения травм.

В домашней мастерской нередко возникает потребность подточить, сгладить кромку или выполнить какую-либо другую операцию с металлом или деревом. Наличие фрезерного станка решает эти проблемы. Но что делать, если такое габаритное оборудование некуда поставить или не за что купить? Выход – фрезер из дрели. Аппарат, сделанный своими руками, существенно облегчит обработку различных материалов в домашних условиях.

Фрезерное устройство работает так:

  • мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
  • на шпинделе надета насадка для работы по металлу или дереву – фреза;
  • она обрабатывает материал, который закреплён на рабочей плоскости.

Внимание! В ручном варианте фрезера насадка крепится в патрон.

Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала – отдельная насадка со своими характеристиками:

  1. Для дерева – простые фрезы, не высокопрочные и без большого количества оборотов.
  2. Для металла – усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
  3. Для стекла и подобных материалов – фрезы из специальных сплавов.

С помощью такого инструмента можно накрутить резьбу, выточить пазы и полости, сгладить и придать нужную форму кромке, выточить отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его подборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.

Мощность зависит от материала, который будет обрабатываться. Для заготовок из древесины достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют искать более мощное устройство 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.

Сборка основы для самодельного фрезера на основе дрели

Для начала продумайте устройство рабочего стола и схему размещения фрезера на нём. Столешницу можно не собирать, а купить в специализированном магазине, но это довольно дорого. Для самостоятельного изготовления воспользуйтесь чертежами. Хороший стол обеспечит комфорт и позволит ускорить процесс работы фрезером. Основание – лист из прочного пластика или ДСП толщиной не менее 12 см. Пластик не боится влаги, зато из ДСП столешницу изготовить быстрее и проще.

Внимание! Есть и другие варианты: МДФ или же фенольный пластик.

Столешница размещается на направляющих. Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить. Это важно в процессе работы с ручным фрезером. Кроме того, для деталей нужен прижимной механизм.

Установка регулировочного лифта:


Совет. Любые отверстия в столешнице вырезают обычной ручной дрелью.

Изготовление мини-станка из дрели

Для этого фрезера не требуются ремешки и шкивы: насадки-фрезы надеваются прямо на вал двигателя, как на фото. Зато нужны полозья, каретки, ось с резьбой. При вращении вала каретка движется по нему вниз и вверх. Скользящие полозья – направляющие. После установки высоты фиксируется каретка. Весь аппарат удерживает корпус, который монтируется внизу на столешнице.

Внимание! Двигатель и каретка не должны шататься в процессе работы. Иначе вы не сможете точно обрабатывать материал с помощью фрезера.

Наиболее сложная манипуляция в сборке- зафиксировать патрон и двигатель. Придётся купить специальный переходник, а его точную сбалансированную установку доверить слесарю с профессиональным оборудованием. После завершения сборки проведите испытание фрезера:

  • установите лёгкую насадку;
  • включите устройство в сеть;
  • попробуйте провести простейшие операции;
  • при положительном результате выполните более серьёзные работы;
  • если снова всё в порядке, приступайте к полноценной эксплуатации.

Совет. Есть варианты самодельных фрезеров из дрели, где поворотный рычаг перемещён сверху вбок.

Иногда мастера дополнительно оснащают аппарат шестернями для удобства управления.

Особенности эксплуатации ручного фрезера

  1. Помимо шлифовки желательно обработать деревянные поверхности верстака специальной пропиткой. Это увеличит устойчивость покрытия к негативным факторам.
  2. Продумайте отдельно под себя расположение систем управления аппаратом.
  3. Фрезер можно дополнительно оснастить системой очистки рабочей зоны от мелких стружек. Придумайте патрубок, который будет соединяться со шлангом обычного пылесоса.

Совет. Разобраться детальнее в технологии изготовления фрезера из дрели поможет видео.

Достоинств у самодельного устройства перед покупным немало:

  • доступность составных деталей для сборки;
  • низкая себестоимость;
  • возможность демонтажа мини-станка и использования фреза в ручном режиме.

Вместе с тем такой аппарат не дотягивает по скорости до профессиональных устройств и годится только для обработки материалов в небольших количествах. Фрезер из дрели необходимо собрать в строгом соответствии с технологией. Только аккуратность и точность в выполнении работ позволит вам получить прочный и надёжный агрегат.

Как сделать фрезер из дрели своими руками: видео

Многих людей интересует один и тот же вопрос, можно ли сделать фрезер своими руками из дрели. На самом деле, это достаточно насущный вопрос, потому что не каждый человек способен приобрести такое дорогостоящее устройство, как фрезерный станок. А ведь в домашних условиях он иногда бывает просто необходим, особенно если производится ремонт частного дома или строительство дачи. Этот механизм способен фрезеровать деревянные элементы, формировать кромки, изготавливать соединения и многое-многое другое.

Для изготовления фрезера можно использовать безударную электродрель.

Фрезерное устройство из дрели своими руками

Прежде чем приступить к изготовлению фрезера необходимо сделать стол, на котором он будет установлен. Его можно создать из обычной фанеры, имеющей толщину в 12 мм, и 4 деревянных брусков для опоры. На поверхности нужно вырезать соответствующие отверстия для фрезера и добавить направляющую. Паз для фрезы должен иметь полукруглую форму, вырезанную лобзиком электрическим или ножовкой. Далее просверливаются отверстия для крепления и упорного листа. Со столом все более-менее понятно и просто, а вот из чего сделать фрезер – вопрос интересный.

Мощность электрического привода должна составлять от 500 до 1100 Вт в зависимости от того, какой толщины дерево вам надо обрабатывать. Наиболее приемлемыми вариантами могут быть перфоратор, болгарка или дрель. Именно последнее считается самым выигрышным и дешевым. Поэтому особое внимание следует уделить дрели. Для того чтобы собрать главные части, понадобятся следующие детали:

  • электрический двигатель;
  • фреза, которую придется купить;
  • патрон;
  • листы ДСП для основания движка.

Патрон с перфоратором соединяется посредством специального переходника, который продается в строительном магазине. Его установить довольно сложно, но возможно.

Вернуться к оглавлению

Рабочий процесс изготовления фрезера

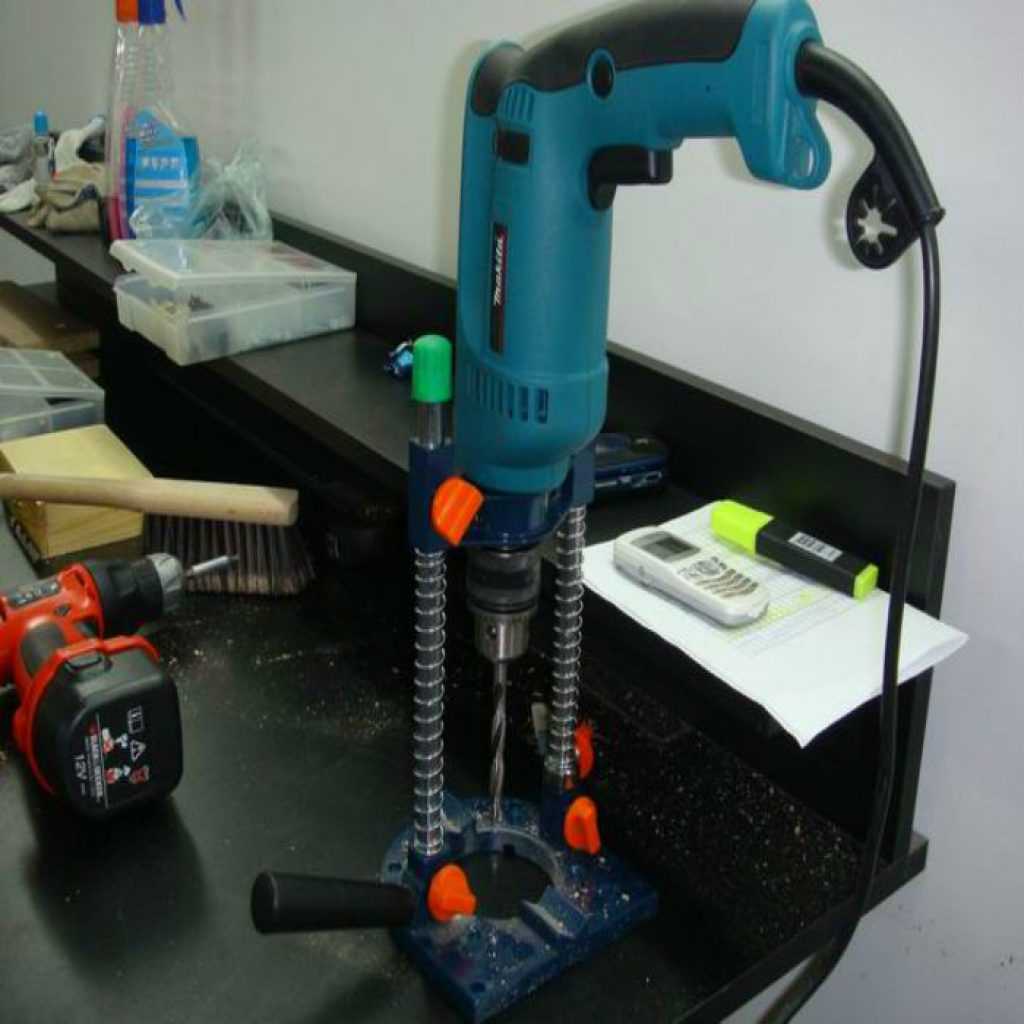

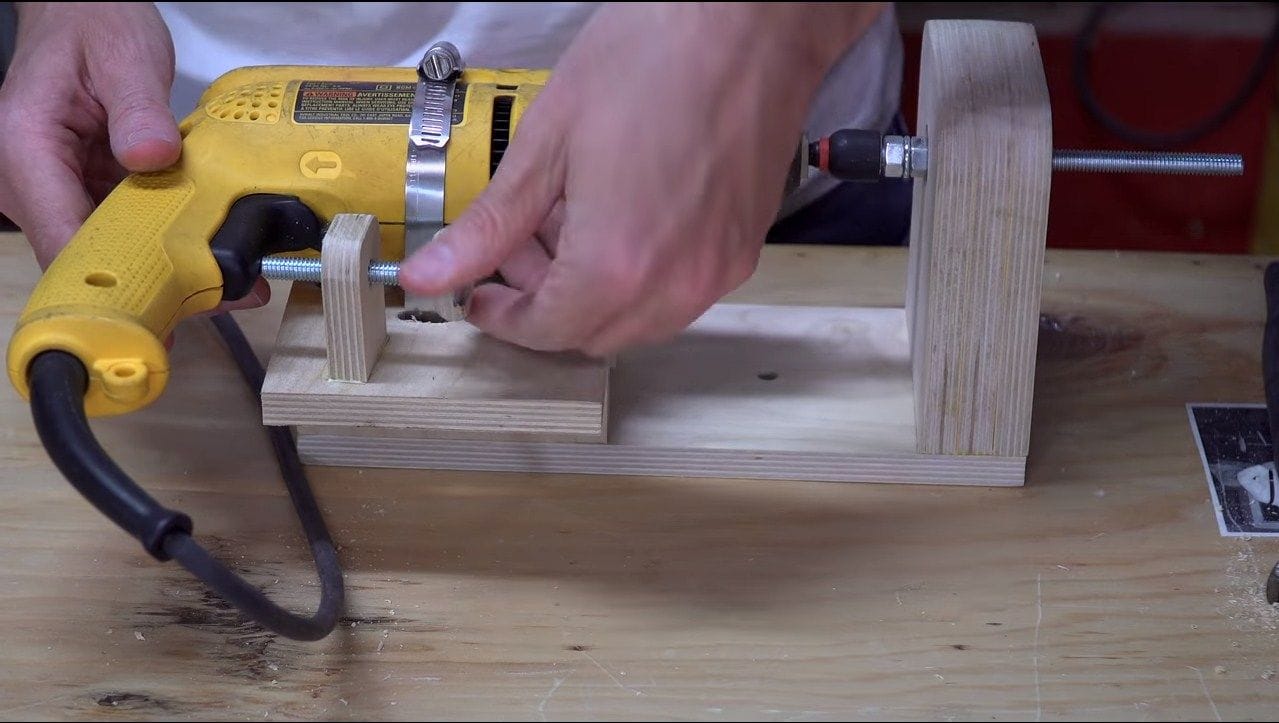

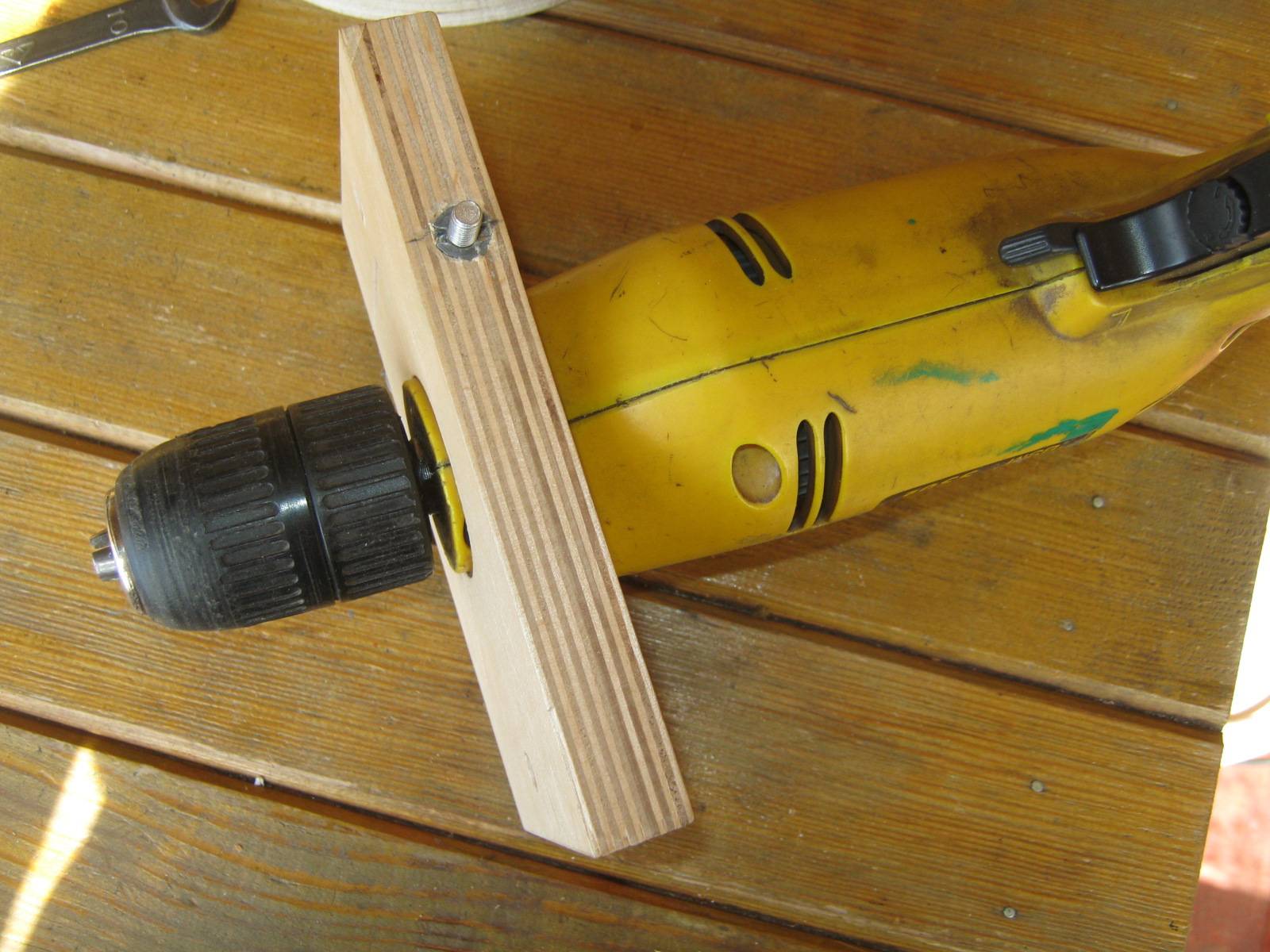

Закрепление дрели на стойке осуществляется при помощи хомута.

Чтобы собрать данное устройство из дрели нужно руководствоваться определенными правилами. В первую очередь это касается лифта для регулировки. Его изготавливают из плотной фанерной древесины и закрепляют на крышку стола. Именно поэтому сила оборотов должна быть более высокой. Такой станок-фрезер должен быть сделан без использования ремешков или шкивов. Фрезы при этом должны насаживаться на моторный вал. Для лифта используются каретки и несущий основной корпус, ось с резьбой и винтовое крепление для фиксации, а также скользящие полозья.

Когда происходит вращение резьбовой оси, каретка вместе с движком передвигается или вверх, или вниз по этой осевой детали. Скользящие полозья выполняют функцию ограничителей (направляющих). После того как будет выставлена высота в неподвижном состоянии закрепляется каретка при помощи фиксирующего крепежа.

Как сделать фрезер из дрели своими руками? Многие задаются этим вопросом. Это приспособление очень удобное и поможет решить множество технологических задач. Однако приобрести такое устройство может далеко не каждый хозяин, так как стоимость достаточно высока. Именно поэтому многие прибегают к изготовлению самодельного оборудования.

Общее описание фрезера

Стоит сказать о том, что фрезер из дрели будет незаменимым помощником при выполнении таких задач, как, например, строительные или же ремонтные работы, изготовление самых разнообразных изделий из дерева и других операций. Такой аппарат будет незаменимым помощником при необходимости нанести сложный узор на уже готовую конструкцию из того же дерева.

Используя фрезер, который имеет необходимый рабочий инструмент, можно не только успешно проводить операцию фрезеровки изделий из древесины, но и успешно обрабатывать уже готовые товары. Инструмент будет отличным помощником, если необходимо сформировать кромки на конструкции.

Ручное устройство

Случается так, что места для крупногабаритного станка не получается найти. В таких ситуациях на выручку приходит ручной фрезер из дрели. Изготовить его может практически каждый, кто готов потратить несколько часов на изучение чертежа и ознакомление с материалами, а потом выделить время на сборку. Однако тут необходимо понимать, что самодельная модель не способна заменить серийную на 100 %. Тут есть одно существенное отличие. Фрезер из дрели подразумевает использование обычного электрического устройства, патрон которого может развить скорость максимум до 3000 об/мин. Заводские модели станков способны набирать скорость до 30 000 об/мин, разница очевидна. Также стоит учесть, что редуктор у обычной дрели достаточно слабый и он не рассчитан для длительных и интенсивных работ. Эксплуатировать его можно таким образом, но это приведет к его быстрому износу.

Вертикальное устройство

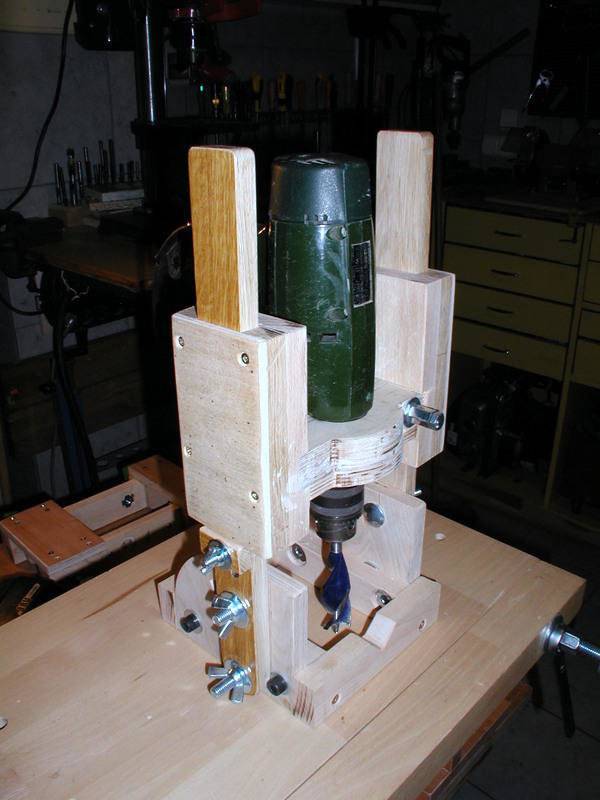

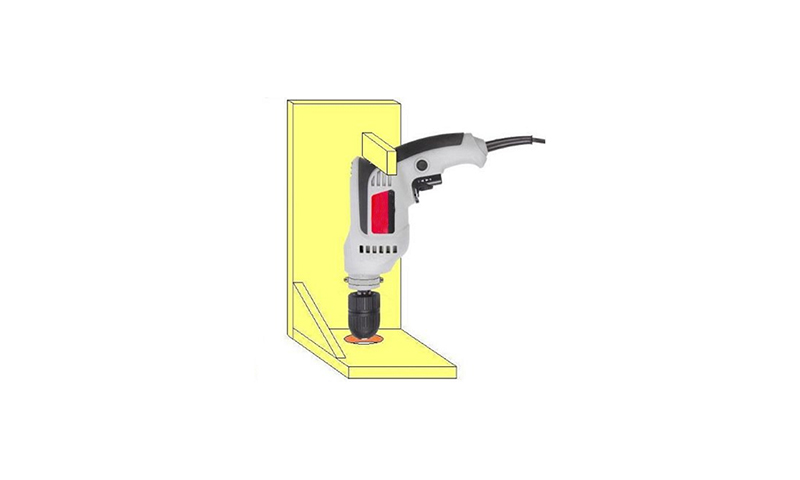

Наиболее простая модель в плане сборки — это вертикальный фрезер по дереву из дрели. Своими руками его изготовить возможно. Его использование поможет решить большинство бытовых задач. Для того чтобы успешно собрать станок фрезерного типа из такого оборудования, как электрическая дрель, необходимо, чтобы под рукой были такие инструменты и материалы, как:

  • куски толстой фанеры или же ДСП;

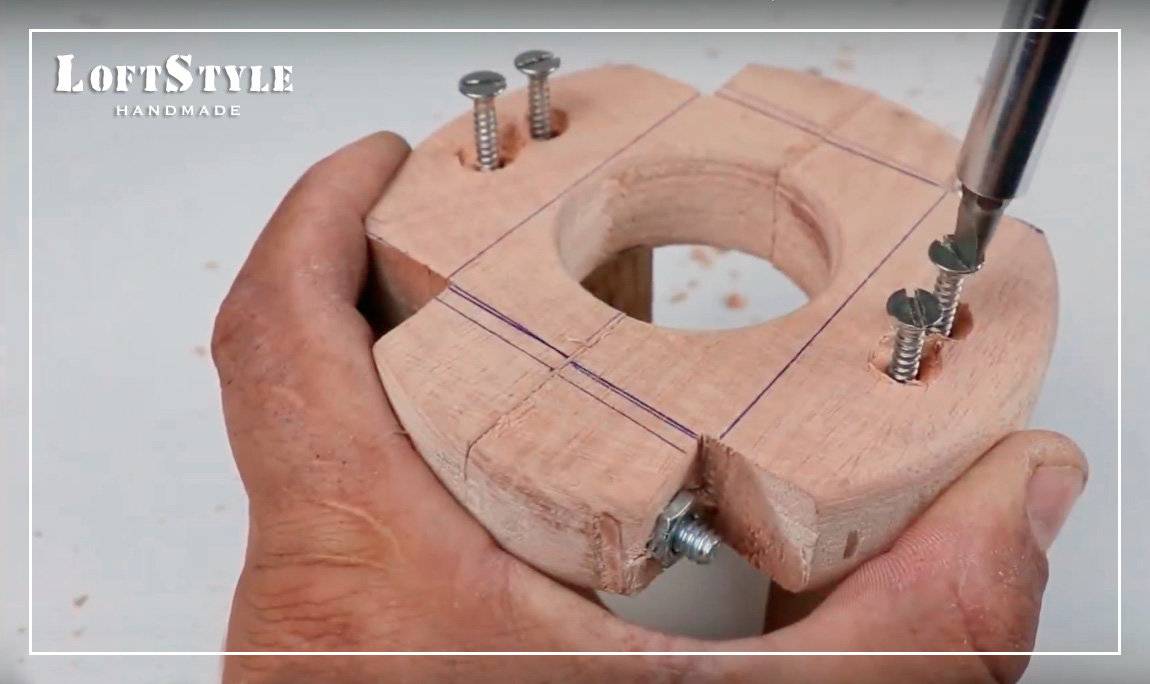

  • в качестве фиксирующей детали используется хомут, который удерживает дрель в вертикальном положении;
  • в качестве крепежных элементов нужны болты, саморезы, гвозди;
  • необходимо перьевое сверло или же сверлильная коронка 40 мм в диаметре;
  • из инструментов понадобится обычный набор слесарного типа.

Сборка изделия

Ручной фрезер из дрели своими руками изготавливается по следующему плану:

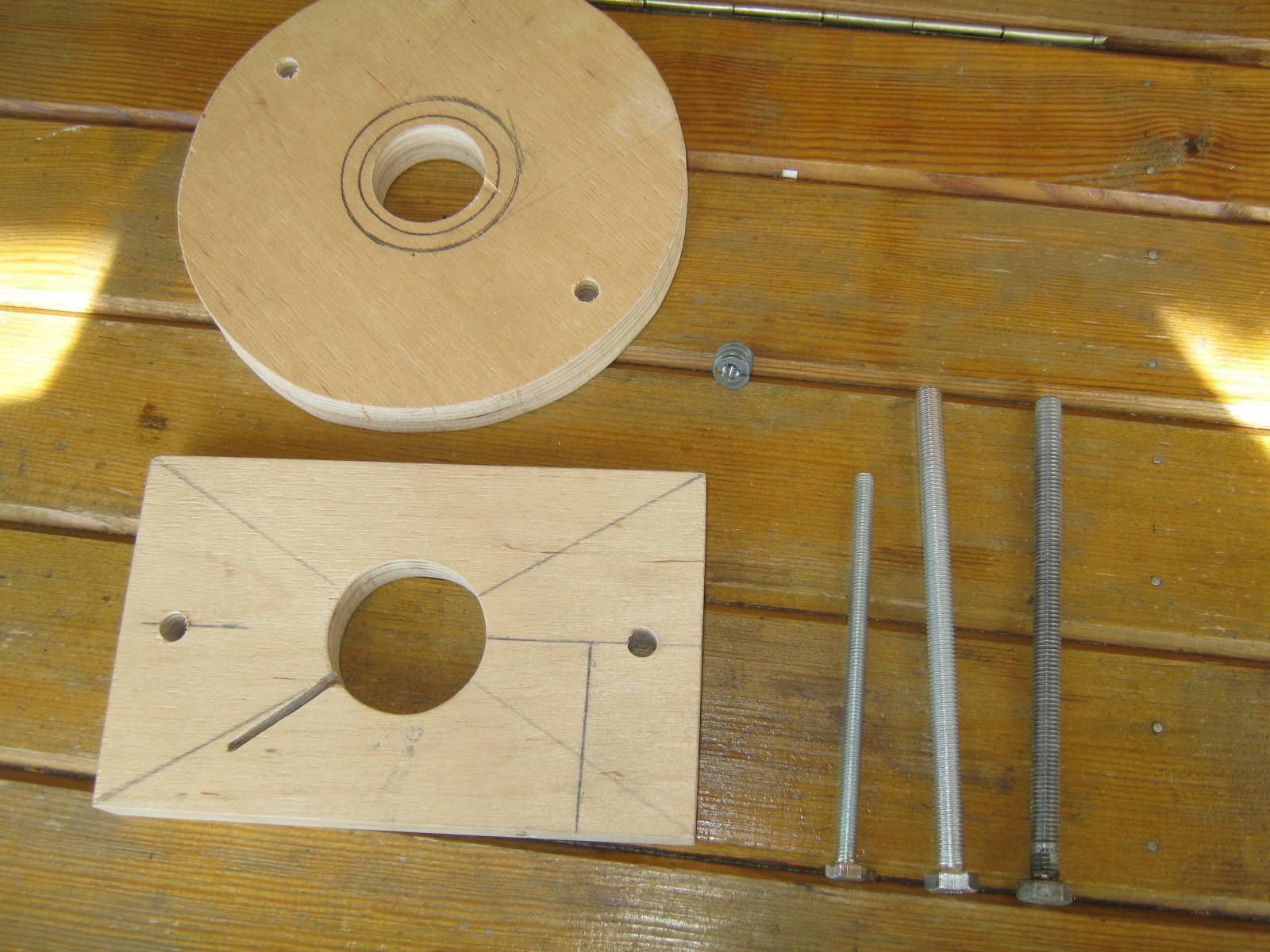

  • Подготовленные листы ДСП или же фанеры используются для сборки основания. Необходимо собрать горизонтальную раму, на которой будут успешно закреплены вертикальные части. Они будут служить фиксаторами для электрической дрели. Что касается всех размеров листов фанеры или же ДСП, то они индивидуальны. Рассчитывать их габариты стоит исходя из размеров самой дрели, которая будет использоваться в качестве рабочего инструмента.
  • В горизонтальной раме необходимо сделать отверстие с диаметром 40 мм. Оно будет обеспечивать доступ инструмента к заготовке.

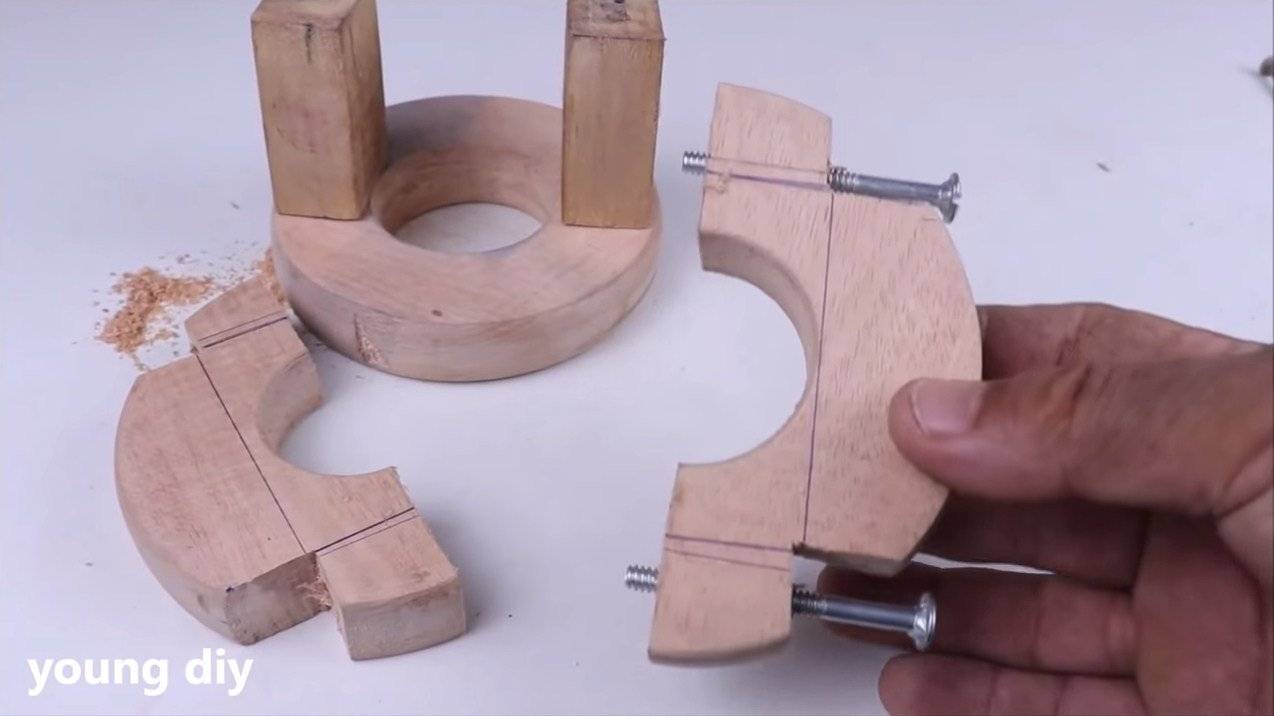

  • К вертикальной стойке необходимо прикрепить хомут при помощи болтов. В нем будет фиксироваться электрическая дрель, а потому он должен быть закреплен очень прочно. Сама дрель должна быть расположена таким образом, чтобы нижний конец ее патрона находился всего в нескольких миллиметрах от горизонтального основания фрезера.
  • Для того чтобы повысить качество фиксации дрели в вертикальном положении, необходимо в верхней части стойки добавить брусок из дерева. Он будет играть роль упора для дрели.

Для того чтобы изменить глубину реза во время эксплуатации такой модели фрезера из дрели, необходимо регулировать ее положение в хомуте.

Дополнения к устройству

Есть несколько приспособлений, добавив которые можно сделать данное устройство более удобным в эксплуатации, а также немного расширить его функционал. К примеру, можно добавить такое устройство, как микролифт, который будет перемещать дрель в вертикальном направлении. Если с тем, как из дрели сделать фрезер по дереву, все стало ясно, то как сделать микролифт, знают немногие, а потому вот краткая инструкция:

  • Необходимы направляющие. В качестве них можно использовать две металлические штанги.
  • Для фиксации электрической дрели необходимо использовать площадку, которая будет сделана из той же фанеры или же ДСП.
  • За перемещение электрического устройства в вертикальном направлении будет отвечать такой элемент, как резьбовая ось и гайка.
  • Необходимо использовать подходящие приспособления, который смогут удержать дрель в выбранном положении.

Работа устройства

Изготовить фрезер из дрели несложно, однако стоит все же знать принцип работы такого оборудования. Стоит отметить, что он достаточно прост. Основной элемент — это мотор, который вращается и передает это вращение на шпиндель, сделанный из прочного материала. На эту деталь надевается насадка — фреза. Она может быть предназначена для работы не только с деревом, но и с металлом. Фреза обрабатывает заготовки, которые уложены на раму прибора. Стоит обратить внимание на то, что если речь идет о ручном фрезере, то элемент для обработки будет крепиться не к шпинделю, а в патрон. В зависимости от обрабатываемого материала меняется также и тип самой фрезы. Что касается работы с деревом, то тут подойдут самые простые модели. Требования к прочности не слишком высоки, а обороты могут быть невысокими. Для металла придется использовать уже усиленные модели, особенно если нужно обработать латунь. Для работы со стеклом придется приобрести деталь из высококачественного и твердого сплава.

Особенности использования ручной модели

Естественно, что просто собрать фрезер из дрели мало, необходимо правильно за ним ухаживать, чтобы он служил достаточно долго. Специалисты дают несколько следующих советов:

  • Все деревянные поверхности необходимо не только хорошо отшлифовать, но и покрыть защитными средствами, чтобы повысить сопротивляемость любым негативным влияниям со стороны.
  • Стоит хорошо проработать систему управления устройством, чтобы она была максимально удобной.
  • Можно делать некоторые дополнения, такие как система очистки рабочей зоны от мелкой стружки, к примеру. Можно сделать небольшой патрубок, который можно будет соединять со шлангом от обычного пылесоса, допустим.

Положительные и отрицательные качества

У самодельного аппарата есть несколько неоспоримых положительных качеств. Первое — это, конечно же, минимальное количество материальных затрат на сборку, особенно по сравнению с покупкой готовой модели. Естественно, что простота сборки — это также один из наибольших плюсов. Всегда остается возможность легко превратить уже собранный ручной фрезер в полноценный станок, если это будет необходимо. Обрабатывать можно не только дерево, но и другие материалы, если правильно выбрать фрезу.

Однако у самоделки есть и некоторые недостатки, которые также стоит учитывать. Скорость обработки у такой фрезы будет гораздо ниже, чем у заводской. Запас прочности такого инструмента также будет гораздо ниже, чем у промышленного агрегата.

Можно с уверенностью сказать, что если нет необходимости в выполнении сложных операций, то фрезер из дрели — отличное решение.

В домашней мастерской нередко возникает потребность подточить, сгладить кромку или выполнить какую-либо другую операцию с металлом или деревом. Наличие фрезерного станка решает эти проблемы. Но что делать, если такое габаритное оборудование некуда поставить или не за что купить? Выход – фрезер из дрели. Аппарат, сделанный своими руками, существенно облегчит обработку различных материалов в домашних условиях.

Фрезерное устройство работает так:

  • мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
  • на шпинделе надета насадка для работы по металлу или дереву – фреза;
  • она обрабатывает материал, который закреплён на рабочей плоскости.

Внимание! В ручном варианте фрезера насадка крепится в патрон.

Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала – отдельная насадка со своими характеристиками:

  1. Для дерева – простые фрезы, не высокопрочные и без большого количества оборотов.
  2. Для металла – усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
  3. Для стекла и подобных материалов – фрезы из специальных сплавов.

С помощью такого инструмента можно накрутить резьбу, выточить пазы и полости, сгладить и придать нужную форму кромке, выточить отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его подборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.

Мощность зависит от материала, который будет обрабатываться. Для заготовок из древесины достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют искать более мощное устройство 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.

Сборка основы для самодельного фрезера на основе дрели

Для начала продумайте устройство рабочего стола и схему размещения фрезера на нём. Столешницу можно не собирать, а купить в специализированном магазине, но это довольно дорого. Для самостоятельного изготовления воспользуйтесь чертежами. Хороший стол обеспечит комфорт и позволит ускорить процесс работы фрезером. Основание – лист из прочного пластика или ДСП толщиной не менее 12 см. Пластик не боится влаги, зато из ДСП столешницу изготовить быстрее и проще.

Внимание! Есть и другие варианты: МДФ или же фенольный пластик.

Столешница размещается на направляющих. Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить. Это важно в процессе работы с ручным фрезером. Кроме того, для деталей нужен прижимной механизм.

Установка регулировочного лифта:


Совет. Любые отверстия в столешнице вырезают обычной ручной дрелью.

Изготовление мини-станка из дрели

Для этого фрезера не требуются ремешки и шкивы: насадки-фрезы надеваются прямо на вал двигателя, как на фото. Зато нужны полозья, каретки, ось с резьбой. При вращении вала каретка движется по нему вниз и вверх. Скользящие полозья – направляющие. После установки высоты фиксируется каретка. Весь аппарат удерживает корпус, который монтируется внизу на столешнице.

Внимание! Двигатель и каретка не должны шататься в процессе работы. Иначе вы не сможете точно обрабатывать материал с помощью фрезера.

Наиболее сложная манипуляция в сборке- зафиксировать патрон и двигатель. Придётся купить специальный переходник, а его точную сбалансированную установку доверить слесарю с профессиональным оборудованием. После завершения сборки проведите испытание фрезера:

  • установите лёгкую насадку;
  • включите устройство в сеть;
  • попробуйте провести простейшие операции;
  • при положительном результате выполните более серьёзные работы;
  • если снова всё в порядке, приступайте к полноценной эксплуатации.

Совет. Есть варианты самодельных фрезеров из дрели, где поворотный рычаг перемещён сверху вбок.

Иногда мастера дополнительно оснащают аппарат шестернями для удобства управления.

Особенности эксплуатации ручного фрезера

  1. Помимо шлифовки желательно обработать деревянные поверхности верстака специальной пропиткой. Это увеличит устойчивость покрытия к негативным факторам.
  2. Продумайте отдельно под себя расположение систем управления аппаратом.
  3. Фрезер можно дополнительно оснастить системой очистки рабочей зоны от мелких стружек. Придумайте патрубок, который будет соединяться со шлангом обычного пылесоса.

Совет. Разобраться детальнее в технологии изготовления фрезера из дрели поможет видео.

Достоинств у самодельного устройства перед покупным немало:

  • доступность составных деталей для сборки;
  • низкая себестоимость;
  • возможность демонтажа мини-станка и использования фреза в ручном режиме.

Вместе с тем такой аппарат не дотягивает по скорости до профессиональных устройств и годится только для обработки материалов в небольших количествах. Фрезер из необходимо собрать в строгом соответствии с технологией. Только аккуратность и точность в выполнении работ позволит вам получить прочный и надёжный агрегат.

Как сделать фрезер из дрели своими руками: видео

Фрезерный станок из дрели своими руками чертежи.

Как сделать фрезер из дрели своими руками? Комплектующие и алгоритм сборки

Из подручных средств. Для того чтобы изготовить задуманное необходимо определиться с конечной целью, а именно какие операции планируется выполнять и с какой точностью?

Нужно понимать, чем универсальней хочется сделать станок, тем сложнее осуществить задуманное, а если и удастся, то приведет к сильному удорожанию результата, что может оказаться не целесообразным, потому что сборка собственного станка окажется равной или даже дороже цены заводского.

Вот вам несколько примеров удачного изготовления станка исходя из поставленных задач.

Рукотворный фрезерный станок или помощник пасечника

Был приобретен отечественный фрезер мощностью 1,1 КВт и 30 000 оборотов.

Покупной фрезер и самодельный стол для фрезерования

Обратите внимание

Важно! При выборе обратите внимание на возможность извлечения снаружи подошвы, поскольку фрезер у вас будет находиться под столом, то для смены фрезы придется его снимать, что не очень удобно.

Крепление фрезера к столу

Стол изготовил самостоятельно, из восьми миллиметровой металлической плиты проделав автогеном, отверстие по центру, просверлил отверстия для крепления фрезера и поместил все это хозяйство на самостоятельно сколоченный из брусков стол. Что и требовалось доказать.

Получился фрезерный станок, вполне удовлетворяющий исходным данным для не больших и не супер точных поделок, например, выстругать рамку для сот, сделать паз или четверть в доске.

Брусок к столу закрепил струбцинами для осуществления упора при строгании и выдержке ширины снятия стружки, глубина фрезеровки выбирается на самом станке. Просто и со вкусом.

Универсальная стойка для фрезерного станка

Более интересный и скажем так «навороченный» фрезерный станок с удобными регулировками представлен ниже. В процессе создания получилась некая унификация, в результате которой стало возможным использовать стойку, как для дрели, так и для фрезера совместив сверлильный, токарный и фрезерные в одно целое.

Любители мастерить различные вещи дома по достоинству оценили появление на рынке такого инструмента, как ручной фрезер в качестве альтернативы фрезерному станку, несмотря на все возможности, которые дает последний.

Держать дома крупногабаритный аппарат зачастую неудобно – он занимает слишком много места.

Ручной

Небольшие фрезерные машины сейчас в достаточно обширном ассортименте представлены на рынке практически всеми компаниями, производящими электроинструменты.

Стоит учесть: готовая фрезерная машина стоит весьма ощутимых денег, так что подчас купить подобный аппарат хочется, а возможности подобной нет.

Однако эта не та проблема, которая действительно может остановить настоящих мастеров своего дела, поскольку фрезер можно несложным образом сделать своими руками.

Инструкций для осуществления подобного небольшого подвига в домашних условиях вместе с фото и видео материалами, приложенными чертежами и подробными рекомендациями в интернете достаточно.

Изготовление подобного инструмента доступно многим людям, которые будут готовы потратить несколько часов времени на изучение материалов, чертежей и самого процесса создания прибора.

Устройство и задачи

Упрощенно устройство фрезерного приспособления можно описать следующим образом: двигатель аппарата передает вращение на шпиндель, на который надета фреза (специальная насадка).

При устройстве ручного инструмента фреза вставляется в специализированный патрон, цанговый или кулачковый.

Знаете ли Вы что: основная задача инструмента – обработка металла, дерева, стекла, керамики, оргстекла или пластиков.

Вполне известный пример – подготовка отверстий под дверные замки в деревянном полотне. Также это может быть нарезка резьбы или обработка кромок деталей, фрезеровка пазов и полостей.

Вращение обеспечивается двигателем, работающим от сети переменного тока. Насадки могут использоваться самые разные, в зависимости от материала, который необходимо фрезеровать.

Самый простой материал для фрезеровки – это дерево, поэтому, как правило, и фрезы для его обработки будут наиболее часто встречающимися и дешевыми.

Для металлов различной степени жесткости и вязкости должны использоваться насадки, отличающиеся по своим характеристикам в зависимости от свойств самого обрабатываемого материала.

Разумеется, фрезы для дерева или металлов не подойдут для обработки стекла или керамики, для подобных материалов необходимо подобрать фрезы с иными характеристиками.

Изготовление

Разумеется, основным элементом приспособления для фрезеровки будет двигатель. Самым простым решением будет подбор электромотора, работающего от обычной сети 220 Вольт.

Таким может послужить двигатель от бытовых приборов, имеющихся дома. Например, подходящий по мощности и оборотам электромотор от дрели, перфоратора или болгарки

Примите к сведению: двигатели от небольших приборов вроде бормашинки, к примеру, для реализации задачи не подойдет.

Для начала необходимо определиться с основанием для крепления электромотора, которое можно изготовить из дерева, фанеры, ДСП или прочного пластика. Поскольку любой двигатель оснащен специальными креплениями под болты, использовать можно их или специальные застежки.

Совет специалиста: крепление вряд ли получится сделать самостоятельно в силу сложности конструкции, поэтому есть смысл обратиться к мастерам, способным реализовать подобную задачу.

Преимущества и недостатки

В изготовлении самодельного фрезера есть вполне очевидные преимущества по сравнению с покупкой подобного инструмента в магазине:

  • затраты существенно ниже, чем при покупке готового инструмента;
  • простота сборки всей конструкции;
  • возможность превращения ручного фрезера в станок;
  • обработка различных типов поверхностей.

Недостатки:

  • низкая скорость обработки;
  • меньшая прочность по сравнению с заводскими инструментами.

Так или иначе, решение о покупке инструмента в магазине или предпочтение в адрес самодельного приспособления остаётся за самим мастером.

Смотрите видео, в котором опытный мастер рассказывает как сделать фрезерный станок из дрели:

Многих любителей мастерить различные изделия часто интересует то, как собрать фрезер из дрели своими руками.

Не у всех есть возможность держать в домашних условиях крупногабаритный фрезерный аппарат.

Но если в помещении проводится ремонт, то свой ручной фрезер часто может быть нужен.

Это устройство может фрезеровать элементы из древесины, производить формовку кромки и совершать другую работу.

Задачи и особенности изготовления фрезерного устройства

Бытовое фрезерное устройство работает следующим образом. Двигатель аппарата вращает шпиндель с надетой на него специальной насадкой – фрезой.

Фреза вставляется в цанговый или кулачковый патрон. Двигатель, обеспечивающий вращение, работает от электросети.

Сделанный самостоятельно фрезерный прибор способен обрабатывать древесину, металл, стекло, пластик и керамику.

Например, сделать отверстия для дверных замков или обработать кромки деталей и полостей.

То, какая насадка будет использована для работы, зависит от фрезеруемого материала и может быть абсолютно разной.

Самое доступное для обрабатывания – дерево, поэтому и фрезы для него доступны по цене и часто встречаются в продаже.

Металлы обладают разной степенью вязкости и жесткости. Для их фрезерования применяют насадки, отличающиеся по своим качествам.

Подбирая их, следует учитывать свойства, присущие обрабатываемому металлу.

Прежде чем сделать фрезер для домашнего использования, нужно сконструировать стол, на который будет установлен аппарат.

Столешницу можно подготовить, используя обычный лист фанеры толщиной 1,2 см. В качестве опоры для нее подойдут четыре бруса из дерева.

На поверхности фанеры размечают отверстие, соответствующее размеру фрезера, после чего добавляют направляющую.

Пазовое отверстие для фрезера делают полукруглой формы и вырезают лобзиком с электрическим приводом или ручным. После подготовки столешницы приступают к сборке фрезерного устройства.

Фрезер делают из дрели своими руками, используя электрический привод, мощность которого должна быть от 500 до 1100 Вт в зависимости от ширины обрабатываемого материала.

Наиболее подходящими вариантами являются дрель, болгарка или перфоратор.

Именно дрель считается самым дешевым и доступным инструментом для изготовления фрезера.

Чтобы собрать устройство, понадобятся следующие инструменты, детали и материалы:

  • двигатель, работающий от электрической сети;
  • ручная ножовка или электролобзик;
  • сверло;
  • хомут, саморезы, контргайки, винты;
  • фреза;
  • патрон;
  • четыре деревянных бруска;
  • струбцины, которые можно быстро зажать;
  • ДСП – для основания аппарата.

Для работы с данным перечнем инструментов не обязательно быть профессионалом.

Заранее позаботьтесь проверить работоспособность электроинструментов и соблюдение правил техники безопасности.

Порядок сборки фрезера

Собирать фрезер намного проще, если использовать чертежи. Процесс конструирования аппарата для фрезеровки, использующего в качестве двигателя дрель, условно разделяют на этапы.

Этапы сборки конструкции:

  • изготовления основания-подставки;
  • подготовка хомута;
  • крепление хомута;
  • упор;
  • сборка.

Изготовление фрезерного аппарата на этом не заканчивается, но пользоваться им можно и в таком состоянии.

Достаточно надежно зафиксировать дрель при помощи хомута, затянуть фрезу в патрон подходящего параметра, закрепить всю конструкцию и начать фрезеровку.

Чтобы работа была более точной и безопасной, оборудование можно дополнить некоторыми элементами.

Для дополнительной точности и безопасности необходимо использовать направляющую.

В результате ее применения обработка материалов будет более качественной, так как не нужно зрительно оценивать расстояние.

Саморезами прикрепляют собранную конструкцию к рабочей поверхности. Если предстоит обработка стопки дощечек или планок, то нужно сделать крепеж максимально надежным.

Быстрозажимающиеся струбцины идеально подходят для фиксации направляющей, контролирующей движение материала.

Собранный собственноручно фрезер обладает несколькими плюсами. Изготовить его несложно, а затраты на работу небольшие.

Чтобы сделать устройство, достаточно воспользоваться инструментами и материалами, имеющимися у каждого любителя мастерить.

Купить нужно будет только хомут и фрезы.

Но серьезных минусов у ручного фрезера существенно больше. Все инструменты, собранные собственноручно и имеющие элементы, вращающиеся при больших скоростях, требуют строгого соблюдения правил техники безопасности.

Нельзя пренебрегать установкой специального щита на аппарат, потому что в процессе работы в домашней мастерской сложно предугадать возникновение опасных для здоровья ситуаций.

Необходимо знать, что дрель имеет малое число оборотов, чтобы фрезеровать. Поэтому обработка твердых материалов и выполнение объемной работы фрезером из дрели затруднительны.

Некорректное использование устройства постепенно приведет дрель в негодность.

Пользоваться аппаратом, собранным своими руками, следует только тогда, когда не нужно соблюдать большую точность.

Даже применение направляющей не может обеспечить максимально верное фрезерование.

Но если нужен аппарат для обработки небольшого количества нетвердого материала, то есть предъявляемые требования к фрезеру невысоки, то устройство можно соорудить собственными руками.

Во время сборки и использования фрезера нужно всегда соблюдать правила техники безопасности – осторожность позволит избежать получения травм.

Актуальность вопроса о том, как сделать фрезер из дрели своими руками, объясняется тем, что приобрести дорогостоящие серийные модели могут позволить себе не все домашние мастера. Между тем полезность такого устройства и необходимость его использования во многих ситуациях (выполнение строительных и ремонтных работ, изготовление всевозможных конструкций из древесины, декоративное оформление изделий из различных материалов) неоспоримы.

Применяя фрезер, оснащенный соответствующим рабочим инструментом, можно успешно выполнять фрезерование изделий из древесины, формировать на них кромки различной конфигурации, подготавливать посадочные места для дверных замков и петель, создавать на деревянных деталях пазы, а также решать многие другие технологические задачи.

Комплектующие и алгоритм сборки

Изготовить фрезерный , которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

  1. несколько кусков ДСП или толстой фанеры;
  2. хомут, при помощи которого дрель будет фиксироваться на основании устройства;
  3. болты, саморезы и другие крепежные элементы;
  4. перьевое сверло или сверлильную коронку диаметром 40 мм;
  5. стандартный набор слесарных инструментов.

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

  • Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
  • В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
  • На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
  • Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)


Регулировка глубины реза при использовании такого фрезера осуществляется посредством изменения положения электродрели в фиксирующем ее хомуте.

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

  1. две металлические штанги, которые будут выступать в роли направляющих элементов;
  2. площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
  3. резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
  4. элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

  • При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
  • После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.
Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

Станок из старого электродвигателя

При помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:

  • приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
  • патрон, в котором будет фиксироваться используемый режущий инструмент;
  • переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
  • листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.

Фрезер ручной появился на рынке относительно недавно. Этот инструмент сразу завоевал всеобщую популярность, ведь с помощью подобного приспособления можно производить самые различные операции. Фрезер ручной — вещь достаточно дорогая, поэтому многие предпочитают для работы использовать стандартный набор инструментов, нежели прибегать к помощи этого приспособления. Однако сейчас фрезер своими руками можно сделать без особых проблем. Теперь каждому доступен подобный инструмент. Не стоит больше использовать подручные инструменты для работы. Далее речь пойдет именно о том, как сделать фрезер своими руками.

Сегодня фрезер может использоваться не только для работ с древесиной. Его можно применять и для обработки металлов. Единственное отличие от того инструмента, который используется для работ по дереву, заключается в том, что на него нужно надевать другую резьбу для обработки. С помощью самодельного фрезера можно обрабатывать различные поверхности. Этот инструмент практически универсален.

Устройство ручного фрезера

Фрезер устроен достаточно легко. Его основными частями являются двигатель, фреза и шпиндель. Принцип работы достаточно простой. Вращение от двигателя передается на шпиндель, на котором надета рабочая фреза. Зачастую используются трехфазные двигатели для создания фрезеров. Есть модели, которые работают от однофазной сети переменного напряжения. Есть в мире умельцы, которые умудряются соорудить ручной фрезер и на небольших двигателях постоянного тока. Однако это исключение из правил. Лучше всего придерживаться стандартной схемы. В этом случае не возникнет никаких проблем с электропитанием.

Фрезы используются самые разнообразные. Все зависит от того, какую операцию нужно совершить с помощью станка, а также от того, какой материал планируется обрабатывать. Самые дешевые фрезы предназначены для обработки дерева. Этот материал достаточно простой. Для его обработки не требуется сверхскоростей и высокой прочности обрабатывающих материалов. Если речь идет об обработке металла, то здесь все гораздо сложнее. Металл обрабатывать очень непросто. Этот материал имеет высокую степень жесткости и прочности. Особенно сложно обрабатывать латунь. Если говорить о стекле и других смежных материалах, то и здесь используются свои фрезы, сделанные из различных металлов и сплавов.

Что касается шпинделя, то это устройство зачастую делается из твердого металла. К нему предъявляются повышенные требования по твердости и жесткости.

Вернуться к оглавлению

Ручной фрезер своими руками

Теперь пришло время поговорить о том, как изготовить ручной фрезер своими руками. Его основными частями является фреза и двигатель, который ее вращает.

Причин, по которым многие люди занимаются созданием самодельных фрезеров, много. Здесь играют важную роль цена этого инструмента на рынке и желание получить в свое распоряжение универсальный ручной станок, который способен выполнять огромное количество различных операций.

Для работы понадобятся двигатель, патрон и фреза.

Самое главное заранее продумать, от какой сети инструмент будет работать.

Скорее всего, для бытовых условий понадобится двигатель, который работает от розетки в 220 В. Здесь можно использовать агрегат практически от любого бытового устройства, которое имеется дома.

Если речь идет о питании от трехфазного напряжения, то здесь с поиском придется потрудиться. Такой двигатель можно приобрести на предприятии, заводе, в специализированных мастерских.

Вернуться к оглавлению

Некоторые особенности

Стоит позаботиться об обустройстве основания под двигатель. Для этих целей можно использовать прочный пластик или применить более дешевый материал. Например, дома может заваляться лист ДСП. Из него необходимо вырезать панель небольшого размера, а затем прикрепить ее к двигателю. Как это сделать?

На самом деле все просто. На любом двигателе имеются крепления под болты. Можно воспользоваться ими и болтовым соединением. Есть и другой способ, который заключается в использовании специальных застежек.

Теперь остается главная проблема, которая заключается в том, как закрепить двигатель и патрон. Кстати, можно использовать патрон от любого перфоратора. Эти 2 устройства очень схожи между собой по структуре, поэтому он подойдет просто идеально.

Итак, необходим специальный переходник. Тут без помощи сторонних лиц не обойтись. Придется обращаться в специализированную мастерскую, чтобы профессионалы выполнили эту работу.

Теперь фрезер ручной готов к работе. Остается только испытать его на деле. Для этого сначала стоит установить самую простую фрезу. Она должна быть достаточно легкой. После этого подключить фрезер к источнику питания. Если он будет работать нормально, то можно приступать к его полноценной эксплуатации.

Если есть желание, то для такого ручного фрезера всегда можно соорудить самодельный стол.

Теперь можно сверлить отверстия, обрабатывать кромки деталей, нарезать на них резьбу. Все это можно делать с помощью самого обыкновенного ручного фрезера. Полученный в ходе работы инструмент имеет свои преимущества и недостатки.

подробная инструкция Чертежи фрезерного станка из дрели

Многих любителей мастерить различные изделия часто интересует, как собрать фрезер из дрели своими руками.

Не у всех есть возможность держать дома большой фрезерный станок.

Но если в помещении идет ремонт, то часто может понадобиться ваш ручной фрезер.

Это устройство может фрезеровать деревянные элементы, формировать кромки и выполнять другие работы.

Задачи и особенности изготовления фрезерного устройства

Устройство бытовое фрезерное работает следующим образом. Двигатель устройства вращает шпиндель с надетой на него специальной насадкой – фрезой.

Фреза вставляется в цанговый или кулачковый патрон. Двигатель, обеспечивающий вращение, питается от сети.

Самодельный фрезерный станок способен обрабатывать дерево, металл, стекло, пластик и керамику.

Например, сделать отверстия для дверных замков или обработать края деталей и полости.

Какая насадка будет использоваться для работы зависит от фрезеруемого материала и может быть совершенно разной.

Наиболее доступной для обработки является древесина, поэтому фрезы для нее доступны по цене и часто встречаются в продаже.

Металлы имеют разную степень прочности и твердости. Для их фрезерования используются разные по своим качествам насадки.

При их выборе следует учитывать свойства, присущие обрабатываемому металлу.

Перед изготовлением роутера для домашнего использования необходимо спроектировать стол, на который будет устанавливаться станок.

Столешницу можно изготовить из обычного листа фанеры толщиной 1,2 см. В качестве опоры для него подойдут четыре деревянных бруса.

На поверхности фанеры отмечается отверстие, соответствующее размеру фрезера, после чего добавляется направляющая.

Отверстие паза под фрезер делают полукруглым и вырезают электролобзиком или ручным. После подготовки столешницы приступают к сборке фрезерного устройства.

Фрезер изготавливается из дрели своими руками, с использованием электропривода, мощность которого должна быть от 500 до 1100 Вт в зависимости от ширины обрабатываемого материала.

Наиболее подходящие варианты – дрель, болгарка или перфоратор.

Именно дрель считается самым дешевым и доступным инструментом для изготовления фрезера.

Для сборки устройства потребуются следующие инструменты, детали и материалы:

  • двигатель с питанием от электрической сети;
  • ручная пила или электролобзик;
    • сверло
  • ;
  • хомут, саморезы, контргайки, винты;
  • резак;
    • Картридж
  • ;
  • четыре деревянных бруска;
  • хомуты, которые можно быстро зажать;
  • ДСП – для основания аппарата.

Для работы с этим списком инструментов не обязательно быть профессионалом.

Заранее позаботьтесь о проверке работоспособности электроинструмента и соблюдении техники безопасности.

Заказ на сборку маршрутизатора

Сборка маршрутизатора значительно упрощается, если вы используете чертежи. Процесс проектирования фрезерного станка с использованием дрели в качестве двигателя условно делится на этапы.

Этапы сборки конструкции:

  • изготовление основания-стойки;
    • Подготовка зажима
  • ;
  • зажимное крепление;
    • упор
  • ;
  • в сборе.

Изготовление фрезерного станка на этом не заканчивается, но пользоваться им в таком состоянии можно.

Достаточно надежно зафиксировать дрель струбциной, затянуть фрезу в патрон подходящего параметра, закрепить всю конструкцию и приступить к фрезерованию.

Для повышения точности и безопасности работы оборудование можно дополнить некоторыми элементами.

Для большей точности и безопасности необходимо использовать направляющую.

В результате его применения обработка материалов будет более качественной, так как нет необходимости визуально оценивать расстояние.

Саморезы крепят собранную конструкцию к рабочей поверхности. Если вам предстоит обрабатывать стопку досок или планок, то нужно сделать крепления максимально надежными.

Быстросъемные зажимы идеально подходят для фиксации направляющей, контролирующей движение материала.

Фреза, собранная своими руками, имеет ряд преимуществ. Его легко сделать, а трудозатраты невелики.

Чтобы сделать устройство, достаточно использовать инструменты и материалы, доступные каждому мастеру.

Вам нужно будет купить только зажим и фрезы.

А вот недостатков у ручного фрезера гораздо более серьезных недостатков. Все инструменты, собранные вручную и имеющие элементы, вращающиеся с высокой скоростью, требуют строгого соблюдения техники безопасности.

Пренебрегать установкой специального щитка на устройство нельзя, так как в процессе работы в домашней мастерской сложно предсказать возникновение опасных для здоровья ситуаций.

Вы должны знать, что сверло имеет небольшое число оборотов для фрезерования. Поэтому обработка твердых материалов и выполнение объемных работ фрезой из дрели затруднены.

Неправильное использование устройства постепенно выводит дрель из строя.

Самодельный аппарат следует использовать только тогда, когда нет необходимости соблюдать большую точность.

Даже использование направляющей не может обеспечить максимально точное фрезерование.

Но если вам нужен аппарат для обработки небольшого количества нетвердого материала, то есть требования к фрезеру невысокие, то аппарат можно соорудить своими руками.

При сборке и использовании маршрутизатора необходимо всегда соблюдать правила безопасности – осторожность позволит избежать травм.

В домашней мастерской часто возникает необходимость заточить, сгладить кромку или выполнить какую-либо другую операцию с металлом или деревом. Наличие фрезерного станка решает эти проблемы. Но что делать, если такую ​​габаритную технику поставить некуда или не на что купить? Выход – фреза от дрели. Устройство, сделанное своими руками, значительно облегчит обработку различных материалов в домашних условиях.

Устройство фрезерное работает следующим образом:

  • двигатель обеспечивает вращение и передает его шпинделю из прочного и твердого металла;
  • на шпинделе имеется насадка для работы по металлу или дереву – фрезер;
  • обрабатывает материал, закрепленный на рабочей плоскости.

Внимание! В ручном варианте роутера насадка крепится к картриджу.

Фрезером из дрели можно работать и по керамике, по стеклу, по пластику. Для каждого материала – отдельная насадка со своими характеристиками:

  1. Для дерева – простые фрезы, не высокопрочные и без большого количества оборотов.
  2. Для металлического армированного сопла. Латунь особенно трудно обрабатывается фрезой.
  3. Для стекла и подобных материалов – фрезы из специальных сплавов.

С помощью такого инструмента можно наматывать резьбу, вырезать канавки и впадины, сглаживать и придавать нужную форму кромке, делать отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его выборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.

Мощность зависит от обрабатываемого материала. Для деревянных заготовок достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют поискать более мощный прибор на 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.

Сборка основы для самодельного фрезера на основе дрели

Для начала продумайте устройство рабочего стола и размещение на нем фрезера. Можно не собирать столешницу, а купить в специализированном магазине, но это довольно дорого. Для самостоятельного изготовления используйте чертежи. Хороший стол обеспечит комфорт и ускорит процесс работы с роутером. Основа – лист прочного пластика или ДСП толщиной не менее 12 см. Пластик не боится влаги, но столешницу из ДСП сделать быстрее и проще.

Внимание! Возможны и другие варианты: МДФ или фенолопласт.

Столешница устанавливается на направляющие. Обеспечьте возможность их регулировки, чтобы отрегулировать положение стола для вашего удобства. Также обратите внимание, что пространство возле рабочей поверхности должно быть защищено. Это важно в процессе работы с ручным фрезером. Кроме того, детали нуждаются в зажимном механизме.

Установка регулировочного подъемника:


Консультация. Любые отверстия в столешнице вырезаются обычной ручной дрелью.

Изготовление мини-станка из дрели

Этот фрезер не требует ремней и шкивов: фрезы надеваются прямо на вал двигателя, как на фото. Но нужны салазки, каретки, ось с резьбой. При вращении вала каретка перемещается по нему вверх-вниз. Скользящие полозья – направляющие. После установки высоты каретка закрепляется. Весь аппарат поддерживается корпусом, установленным внизу на столешнице.

Внимание! Двигатель и каретка не должны раскачиваться во время работы. В противном случае у вас не получится аккуратно обработать материал фрезером.

Самая сложная манипуляция при сборке – закрепить картридж и двигатель. Вам придется купить специальный переходник, а его точную сбалансированную установку доверить слесарю с профессиональным оборудованием. После завершения сборки протестируйте роутер:

  • установите световую насадку;
  • включить устройство в сеть;
  • попробуйте выполнить простейшие операции;
  • при положительном результате выполнить более серьезную работу;
  • если снова все в порядке переходим к полной эксплуатации.

Консультации. Есть варианты самодельных фрез из дрели, где поворотный рычаг сверху переводится вбок.

Иногда мастера дополнительно оснащают устройство шестернями для удобства управления.

Особенности работы ручного фрезера

  1. Помимо шлифовки, деревянные поверхности верстака желательно обработать специальной пропиткой. Это повысит устойчивость покрытия к негативным факторам.
  2. Продумайте отдельно расположение систем управления устройством.
  3. Фрезер может быть дополнительно оснащен системой очистки рабочей зоны от мелкой стружки. Придумайте трубу, которая будет соединяться со шлангом обычного пылесоса.

Консультация. Видео поможет более подробно разобраться в технологии изготовления фрезера из дрели.

Преимуществ у самодельного прибора перед покупным множество:

  • наличие комплектующих для сборки;
  • низкая стоимость;
  • возможность демонтажа мини-станка и использования резака в ручном режиме.

Однако такое устройство не достигает скорости профессиональных устройств и подходит только для обработки материалов в небольших количествах. Буровой станок должен быть собран в строгом соответствии с технологией. Только аккуратность и аккуратность в выполнении работ позволят вам получить прочный и надежный агрегат.

Как сделать фрезер из дрели своими руками: видео

Многих интересует один и тот же вопрос, можно ли сделать фрезер своими руками из дрели. На самом деле это достаточно насущный вопрос, ведь не каждый человек способен приобрести такое дорогостоящее устройство, как фрезерный станок. А вот в домашних условиях он иногда просто необходим, особенно если ремонтируется частный дом или строится дача. Этот механизм способен фрезеровать деревянные элементы, формировать кромки, делать стыки и многое-многое другое.

Для изготовления фрезера можно использовать безударную электродрель.

Фрезерное устройство своими руками из дрели

Перед тем, как приступить к изготовлению роутера, необходимо изготовить стол, на который он будет устанавливаться. Его можно создать из обычной фанеры, имеющей толщину 12 мм, и 4 деревянных брусков для поддержки. На поверхности нужно вырезать соответствующие отверстия для фрезера и добавить направляющую. Паз под фрезу должен иметь полукруглую форму, выпиливается электролобзиком или ножовкой. Далее сверлятся отверстия для крепления и упорного листа. С таблицей все более-менее понятно и просто, а вот из чего сделать роутер – вопрос интересный.

Мощность электропривода должна быть от 500 до 1100 Вт, в зависимости от того, какой толщины древесину необходимо обрабатывать. Наиболее приемлемыми вариантами могут быть перфоратор, болгарка или дрель. Именно последний считается самым выгодным и дешевым. Поэтому особое внимание следует уделить дрели. Для сборки основных частей вам потребуются следующие детали:

  • Электрический двигатель;
    • Резак
  • , который нужно купить;
    • 9патрон 0051;
  • листов ДСП для основания двигателя.

Картридж с перфоратором соединяется с помощью специального переходника, который продается в строительном магазине. Установить его достаточно сложно, но возможно.

Вернуться к индексу

Рабочий процесс изготовления фрезы

Фиксация дрели на стойке осуществляется с помощью зажима.

Чтобы собрать это устройство из дрели, нужно соблюдать определенные правила. В первую очередь это касается руля высоты для регулировки. Он сделан из плотной фанеры и закреплен на столешнице. Поэтому сила революций должна быть выше. Такой фрезерный станок должен быть изготовлен без использования ремней или шкивов. Фрезы должны быть установлены на вал двигателя. В лифте используются каретки и несущий основной корпус, ось с резьбой и винтовое крепление для фиксации, а также скользящие салазки.

При вращении резьбовой оси каретка вместе с двигателем перемещается либо вверх, либо вниз по этой осевой части. Выдвижные полозья выполняют функцию ограничителей (направляющих). После установки высоты в стационарное состояние каретка фиксируется с помощью фиксирующих креплений.

Как сделать фрезер из дрели своими руками? Этот вопрос задают многие. Это устройство очень удобно и поможет решить многие технологические задачи. Однако не каждый владелец может приобрести такое устройство, так как стоимость достаточно высока. Именно поэтому многие прибегают к изготовлению самодельного оборудования.

Общее описание роутера

Стоит сказать, что сверлильный станок станет незаменимым помощником при выполнении таких задач, как, например, строительные или ремонтные работы, изготовление самых разнообразных изделий из дерева и других операций. Такое приспособление станет незаменимым помощником при необходимости нанесения сложного рисунка на уже готовую конструкцию из того же дерева.

С помощью фрезера, имеющего необходимый рабочий инструмент, можно не только успешно выполнять операцию фрезеровки изделий из дерева, но и успешно обрабатывать готовые изделия. Инструмент станет отличным подспорьем, если вам нужно сформировать края на конструкции.

Ручное устройство

Бывает, что места для крупногабаритной машины не найти. В таких ситуациях на помощь приходит ручной фрезер из дрели. Изготовить его, а потом выделить время на сборку, может практически любой, кто готов потратить несколько часов на изучение чертежа и ознакомление с материалами. Однако здесь необходимо понимать, что самодельная модель не способна заменить серийную на 100%. Здесь есть одно существенное отличие. Фрезерный станок предполагает использование обычного электрического устройства, патрон которого может развивать скорость до максимальных 3000 об/мин. Заводские модели машин способны развивать скорость до 30 000 об/мин, разница очевидна. Также стоит учитывать, что редуктор обычной дрели слабоват и он не рассчитан на длительную и интенсивную работу. Эксплуатировать его таким образом можно, но это приведет к его быстрому износу.

Вертикальное устройство

Самая простая в сборке модель – фрезер по дереву из дрели. Сделать его можно своими руками. Его использование поможет решить большинство бытовых проблем. Для успешной сборки фрезерного станка из такого оборудования, как электродрель, необходимо наличие таких инструментов и материалов, как:

  • штук толстой фанеры или ДСП;
  • в качестве фиксирующей детали используется хомут, удерживающий дрель в вертикальном положении;
    • в качестве крепежа нужны болты
  • , саморезы, гвозди;
  • нужна перьевая дрель или сверло диаметром 40 мм;
  • из инструментов вам понадобится обычный слесарный набор.

Сборка изделия

Ручной фрезер из дрели своими руками изготавливается по следующему плану:

  • Для сборки основания используют подготовленные листы ДСП или фанеры. Необходимо собрать горизонтальную раму, на которой удачно будут закреплены вертикальные детали. Они будут служить зажимами для электродрели. Что касается всех размеров листов фанеры или ДСП, то они индивидуальны. Рассчитывать их размеры стоит исходя из размеров самого сверла, которое будет использоваться в качестве рабочего инструмента.
  • В горизонтальной раме необходимо сделать отверстие диаметром 40 мм. Это обеспечит доступ инструмента к заготовке.
  • Зажим должен крепиться к вертикальной стойке с помощью болтов. В нем будет закреплена электродрель, а потому фиксировать ее нужно очень прочно. Само сверло следует располагать так, чтобы нижний конец его патрона находился всего в нескольких миллиметрах от горизонтального основания фрезера.
  • Для улучшения качества фиксации дрели в вертикальном положении необходимо сверху стойки добавить деревянный брусок. Он будет играть роль упора для дрели.

Для изменения глубины резания при работе такой модели фрезера от дрели необходимо отрегулировать его положение в зажиме.

Дополнения к устройству

Есть несколько устройств, которые можно добавить, чтобы сделать это устройство более удобным в использовании, а также немного расширить его функциональные возможности. Например, можно добавить такое устройство, как микролифт, который будет перемещать дрель в вертикальном направлении. Если с тем, как сделать фрезер по дереву из дрели, все стало понятно, то как сделать микролифт мало кто знает, а потому вот краткая инструкция:

  • Необходимы направляющие. В качестве них можно использовать два металлических стержня.
  • Для крепления электродрели необходимо использовать платформу, которая будет изготовлена ​​из той же фанеры или ДСП.
  • Такой элемент, как резьбовая ось и гайка, будет отвечать за перемещение электроприбора в вертикальном направлении.
  • Необходимо использовать подходящие приспособления, способные удерживать сверло в выбранном положении.

Работа устройства

Из дрели сделать фрезер несложно, но принцип работы такого оборудования знать все же следует. Следует отметить, что это довольно просто. Основным элементом является двигатель, который вращается и передает это вращение шпинделю из прочного материала. На эту деталь надевается насадка – фреза. Он может быть предназначен для работы не только с деревом, но и с металлом. Резак обрабатывает заготовки, которые укладываются на раму устройства. Стоит обратить внимание на то, что если речь идет о ручном фрезере, то элемент для обработки будет крепиться не к шпинделю, а к патрону. В зависимости от обрабатываемого материала меняется и сам тип фрезы. Что касается работы с деревом, то подойдут самые простые модели. Требования к прочности не слишком высоки, а обороты могут быть низкими. Для металла придется использовать уже усиленные модели, особенно если нужно обрабатывать латунь. Для работы со стеклом придется приобрести деталь из качественного и твердого сплава.

Особенности использования ручной модели

Естественно, просто собрать фрезер из дрели недостаточно, за ним нужно правильно ухаживать, чтобы он служил долго. Вот несколько советов от экспертов:

  • Все деревянные поверхности должны быть не только хорошо отшлифованы, но и покрыты защитными средствами для повышения устойчивости к любым негативным воздействиям извне.
  • Стоит хорошо проработать систему управления устройством, чтобы она была максимально удобной.
  • Можно сделать некоторые дополнения, например систему очистки рабочей зоны от мелкой стружки. Можно сделать небольшую трубу, которую можно соединить со шлангом от обычного пылесоса, например.

Положительные и отрицательные качества

Самодельный прибор имеет несколько неоспоримых положительных качеств. Первое – это, конечно же, минимальное количество материальных затрат на сборку, особенно по сравнению с покупкой готовой модели. Естественно, простота сборки также является одним из самых больших плюсов. При необходимости всегда можно легко превратить уже собранный ручной фрезер в полноценный станок. Обрабатывать можно не только дерево, но и другие материалы, если правильно подобрать фрезу.

Однако есть у самоделки и некоторые недостатки, которые тоже следует учитывать. Скорость обработки такой фрезой будет намного ниже, чем у заводской. Запас прочности такого инструмента также будет значительно ниже, чем у промышленного агрегата.

Можно с уверенностью сказать, что если нет необходимости выполнять сложные операции, то дрель-фрезер – отличное решение.

В домашней мастерской часто возникает необходимость заточить, сгладить кромку или выполнить какую-либо другую операцию с металлом или деревом. Наличие фрезерного станка решает эти проблемы. Но что делать, если такую ​​габаритную технику поставить некуда или не на что купить? Выход – фреза от дрели. Устройство, сделанное своими руками, значительно облегчит обработку различных материалов в домашних условиях.

Устройство фрезерное работает следующим образом:

  • двигатель обеспечивает вращение и передает его шпинделю из прочного и твердого металла;
  • на шпинделе имеется насадка для работы по металлу или дереву – фрезер;
  • обрабатывает материал, закрепленный на рабочей плоскости.

Внимание! В ручном варианте роутера насадка крепится к картриджу.

Фрезером из дрели можно работать и по керамике, по стеклу, по пластику. Для каждого материала – отдельная насадка со своими характеристиками:

  1. По дереву – простые фрезы, не высокопрочные и без большого количества витков.
  2. Для металлического армированного сопла. Латунь особенно трудно обрабатывается фрезой.
  3. Для стекла и подобных материалов – фрезы из специальных сплавов.

С помощью такого инструмента можно наматывать резьбу, вырезать канавки и впадины, сглаживать и придавать нужную форму кромке, делать отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его выборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.

Мощность зависит от обрабатываемого материала. Для деревянных заготовок достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют поискать более мощный прибор на 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.

Сборка основы для самодельного фрезера на основе дрели

Для начала продумайте устройство рабочего стола и размещение на нем фрезера. Можно не собирать столешницу, а купить в специализированном магазине, но это довольно дорого. Для самостоятельного изготовления используйте чертежи. Хороший стол обеспечит комфорт и ускорит процесс работы с роутером. Основа – лист прочного пластика или ДСП толщиной не менее 12 см. Пластик не боится влаги, но столешницу из ДСП сделать быстрее и проще.

Внимание! Возможны и другие варианты: МДФ или фенолопласт.

Столешница устанавливается на направляющие. Обеспечьте возможность их регулировки, чтобы отрегулировать положение стола для вашего удобства. Также обратите внимание, что пространство возле рабочей поверхности должно быть защищено. Это важно в процессе работы с ручным фрезером. Кроме того, детали нуждаются в зажимном механизме.

Установка регулировочного подъемника:


Консультация. Любые отверстия в столешнице вырезаются обычной ручной дрелью.

Изготовление мини-станка из дрели

Этот фрезер не требует ремней и шкивов: фрезы надеваются прямо на вал двигателя, как на фото. Но нужны салазки, каретки, ось с резьбой. При вращении вала каретка перемещается по нему вверх-вниз. Скользящие полозья – направляющие. После установки высоты каретка закрепляется. Весь аппарат поддерживается корпусом, установленным внизу на столешнице.

Внимание! Двигатель и каретка не должны раскачиваться во время работы. В противном случае у вас не получится аккуратно обработать материал фрезером.

Самая сложная манипуляция при сборке – закрепить картридж и двигатель. Вам придется купить специальный переходник, а его точную сбалансированную установку доверить слесарю с профессиональным оборудованием. После завершения сборки протестируйте роутер:

  • установите световую насадку;
  • включить устройство в сеть;
  • попробуйте выполнить простейшие операции;
  • при положительном результате выполнить более серьезную работу;
  • если снова все в порядке переходим к полной эксплуатации.

Консультации. Есть варианты самодельных фрез из дрели, где поворотный рычаг сверху переводится вбок.

Иногда мастера дополнительно оснащают устройство шестернями для удобства управления.

Особенности работы ручного фрезера

  1. Помимо шлифовки, деревянные поверхности верстака желательно обработать специальной пропиткой. Это повысит устойчивость покрытия к негативным факторам.
  2. Продумайте отдельно расположение систем управления устройством.
  3. Фрезер может быть дополнительно оснащен системой очистки рабочей зоны от мелкой стружки. Придумайте трубу, которая будет соединяться со шлангом обычного пылесоса.

Консультация. Видео поможет более подробно разобраться в технологии изготовления фрезера из дрели.

Преимуществ у самодельного прибора перед покупным множество:

  • наличие комплектующих для сборки;
  • низкая стоимость;
  • возможность демонтажа мини-станка и использования резака в ручном режиме.

Однако такое устройство не достигает скорости профессиональных устройств и подходит только для обработки материалов в небольших количествах. Фрезер должен быть собран в строгом соответствии с технологией. Только аккуратность и аккуратность в выполнении работ позволят вам получить прочный и надежный агрегат.

Как сделать фрезер из дрели своими руками: видео

Резец типа «ласточкин хвост» из буровой штанги

DaRiddler
Зарегистрировано
