Часто возникают ситуации, когда нужно сделать паз, аккуратно подравнять край доски или изготовить деталь сложной формы. Обычно такую работу выполняют при помощи фрезера. В хорошо оборудованной мастерской под рукой есть любой инструмент и все необходимые станки. Но как быть, если, к примеру вместо мастерской гараж, а в наличии только дрель. Можно решить вопрос в ближайшем магазине электроинструмента. Но, как обычно, всё упирается либо в финансы, либо в тот факт, что инструмент для фрезеровки необходим только на время, а потом просто будет пылиться на полке. В статье мастер

сантехник расскажет, как сделать фрезер из дрели.

Что представляет собой фрезер из дрели

Дрель выступает в качестве привода. В патрон зажимают режущий инструмент (фрезу или сверло) и производят обработку. При этом корпус электродрели крепится на каком-либо основании или механизме, обеспечивающем необходимое расположение режущей части относительно заготовки или детали.

Принцип действия аналогичен заводским вариантам фрезеров. Конструкция механической части также схожа или полностью повторяет элементы устройства не кустарного производства. Исключением являются детали крепления дрели. Кроме того, конструкция механизма зависит от материала изготовления.

Фрезеровальное устройство может быть простым и содержать минимум деталей и узлов, но при необходимости ничего не мешает «расширить» возможности электродрели, соорудив достаточно сложную конструкцию. Всё зависит от собственных возможностей и требований к функционалу самодельного инструмента.

Что понадобится для изготовления

Сделать фрезер своими руками из дрели можно, используя любые подручные материалы. Основное требование: конструкция должна быть прочной, наличие люфтов и перекосов не допускается, электродрель должна быть надёжно закреплена.

Для изготовления деталей можно использовать:

• Старая профильная прямоугольная труба;
• Остаток многослойной фанеры;
• Ручка от перфоратора со стяжным болтом;
• Шурупы.

Процесс изготовления

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму. На широкой стороне трубы, немного отступив от конца, намечаем две точки для сверления отверстий, на узких – по одной в середине.

Отмеряем от торца профильной трубы с отверстиями по линии схождения сторон по 2 см и выполняем 4 надреза.

Отгибаем стороны трубы с отверстиями наружу под 90 градусов.

На широкой стороне с отогнутым краем и двумя отверстиями, проводим линию реза, параллельную торцу трубы. На узких сторонах трубы от концов проведенной линии проводим диагонали до углов отбортованных сторон.

По намеченным линиям отрезаем фрагмент профильной прямоугольной трубы. В центре широкой стороны этого фрагмента, ближе к свободному краю, намечаем и сверлим отверстие.

Выполняем продольную прорезь от отверстия до конца широкой стороны фрагмента прямоугольной трубы шириной, равной диаметру отверстия.

Выпиливаем из остатков многослойной фанеры с помощью ручного лобзика круг заданного диаметра.

Устанавливаем пластиковый хомут от ручки с помощью стяжного болта и

гайки в прорезь фрагмента, полученного из профильной трубы.

В кольцо хомута вставляем дрель по силовому поясу и патроном вниз, и затягиваем рожковым ключом гайку на стяжном болту с внешней стороны фрагмента из профильной трубы.

На конец стяжного болта прикручиваем поперечную ручку.

Устанавливаем дрель с силовым кронштейном на круг из многослойной фанеры и намечаем место сверления отверстия для патрона дрели с инструментом.

После выполнения отверстия с помощью корончатого сверла и соответствующей центровки дрели крепим силовой кронштейн из профильной прямоугольной трубы с отбортованными краями к кругу из многослойной фанеры посредством шурупов.

Закрепляем фрезерную головку в патроне дрели, задаем требуемый вылет, устанавливаем максимальные обороты и фрезеруем кромки деревянных заготовок.

Видео

В сюжете – Как из дрели сделать фрезер по дереву

В продолжение темы посмотрите также наш обзор Как сделать сверлильный станок из пластиковых труб

Источник

https://santekhnik-moskva.blogspot.com/2021/10/Kak-sdelat-frezer-iz-obychnoy-dreli.html

дрельинструментфреза

Donate to this author

Сборка фрезера из дрели своими силами, видео инструкция, схема

Потребность в изготовлении самодельного фрезера объясняется высокой ценой этого оборудования, для разовых работ или при незначительных требованиях к точности целесообразнее использовать ручные приспособления из дрелей или собранные самостоятельно стационарные станки. Для этих целей лучше всего подходит электрический инструмент, закрепляемый в вертикальном положении, в изменении кинематической схемы или сложных чертежах нет необходимости.

Оглавление:

1. Почему выбирают дрель?
2. Что понадобится для сборки?
3. Технология по шагам
4. Рекомендации специалистов
5. Подборка лучших видео инструкций

Плюсы и минусы фрезера из дрели

Основным назначением фрезера является фигурная обработка кромок, создание пазов и сверление отверстий, с обычной электрической дрелью его объединяет принцип действия, а именно – вращение надежно зафиксированного рабочего инструмента в патроне. Отличия проявляются в векторе нагрузки (фрезер рассчитан на непрерывную работу при значительных поперечных усилиях), наличии станины (упорной пластины) в простейшем исполнении и возможности контроля глубины реза в более сложном. Какие-либо ограничители движения по понятным причинам у дрели отсутствуют, их нужно сделать и прикрепить самому.

Еще одним отличием фрезерных машин является более широкий диапазон частоты вращения рабочего вала шпинделя. У стандартной электродрели он редко превышает 0-3000 об/мин, возможность регулировки есть не у всех моделей. У фрезера он достигает 30000 об/мин, разница между этими значениями и ее последствия очевидны даже неспециалисту. Именно по этой причине бытовая дрель считается неподходящим для создания фрезерного станка: даже при условии приобретения специальных приспособлений для дрели он будет уступать в точности обработки и, что самое главное, – иметь более низкую производительность в сравнении с профессиональными моделями. Тем не менее, самоделки успешно используются при выполнении простых операций: кромковании, подготовке отверстий под замки и петли, закладки пазов или расточки.

Для сборки самого простого самодельного фрезера потребуются:

• Куски ламинированной плиты, толстой фанеры или листового металла для получения основы фрезера. Их размеры подбираются исходя из габаритов самой электродрели, для раскроя подпорок, вертикальных и горизонтальных частей используется заранее составленный чертеж.
  При выборе деревянных материалов для сборки основы рекомендуемая толщина плиты или листа составляет 20 мм, в противном случае поддержка будет недостаточно жесткой.
• Хомут для фиксации ручной дрели и болты для его прикручивания.
• Саморезы и аналогичные крепежи.
• Электрический лобзик или коронка с ᴓ40 мм для получения ровного отверстия под фрезу, другие слесарные инструменты.
• Непосредственно электрическая дрель с мощностью не ниже 0,5 кВт, с максимально большой скоростью оборотов, в идеале – с возможностью их регулировки. Предпочтение отдается моделям с прочным корпусом, риски деформации при боковых нагрузках таких самоделок довольно высокие.

В цанговом патроне дрели надежно закрепляется любая фреза при условии совпадения сечения и цилиндрической формы хвостовика. При желании насадки для такого ручного инструмента также можно сделать своими силами: из фанеры и кусочков наждачной бумаги, обточенного дюбеля, колесика из зажигалки и других подручных материалов.

Ряд фрез устанавливается на электродрель только при наличии соответствующего переходника, эти моменты стоит уточнить заранее. При необходимости работы с твердыми материалами, включая металл, используются такие насадки, как шарожки (растачивающие отверстия под разными углами) и зенкеры (позволяющие выполнить грубую обработку поверхностей или формирующие углубления).

Более сложное исполнение самодельного фрезера подразумевает возможность свободного перемещения дрели в вертикальном направлении с целью изменения глубины реза. Для сборки микролифта потребуется 2 металлические трубы или стойки, выполняющие функции направляющих, резьбовая ось и гайка и элементы крепежа. В большинстве случаев предусматривается возможность свободной выемки электродрели с целью использования по прямому назначению, именно по этой причине хомуты для крепления делаются разборными. Полученную деревянную или металлическую конструкции рекомендуют разместить на устойчивом основании.

Пошаговая технология сборки фрезера из дрели своими руками

Работы начинаются с измерения размеров инструмента и составления простейшей схемы основы с учетом потребности в 40 мм отверстии на горизонтальной части, с совпадением центральной точки с его рабочей осью, оставления свободного пространства для пусковой кнопки и отметки места расположения хомута (или нескольких при планировании смещения дрели). Далее они ведутся в следующей последовательности:

1. Все деревянные части распиливаются лобзиком или пилой, проводится разметка места вкручивания саморезов, подготавливается круглое отверстие на подошве ручного фрезера. 40 мм в диаметре вполне достаточно для обеспечения свободного доступа фрезы к зоне обработки.
2. Основные части прикручиваются с помощью саморезов.
3. На вертикальной стороне основы фиксируется 1 или несколько хомутов для электрической дрели.
4. Конструкция проверяется на устойчивость, при необходимости ее усиливают деревянным упором в верхней части.

Советы и альтернативные варианты

При работе с фрезерным мини-станком из обычной дрели следует помнить, что подшипники ее вала рассчитаны на другие нагрузки, инструмент берегут от перегрева. При обработке древесины (не говоря уже о более твердых материалах) избегают чрезмерного давления фрезы, непрерывных режимов включения, деформации корпуса или перекосов якоря в статоре двигателя оборудования. Снизить риски помогают технологические перерывы, их советуют сделать после 1-3 проходов вращающейся насадки или обнаружения других признаков перегрева электродрели.

При сборке фрезера своими силами для повышения его надежности и производительности рекомендуется:

• Вынести выключатель за пределы удерживающей основы электродрели.
• Использовать специализированные насадки, переходники и фрезы с цилиндрическим сечением хвостовика.
• Обеспечивать хорошее направленное освещение самодельного фрезерного станка.
• Отслеживать центр тяжести инструмента, при необходимости компенсировать его набивкой на основу брусков. Сильно вибрирующие модели нуждаются в фиксации на стационарном столе, верстаке или аналогичном устойчивом основании.
• Организовать сбор или отвод опилок и стружки.

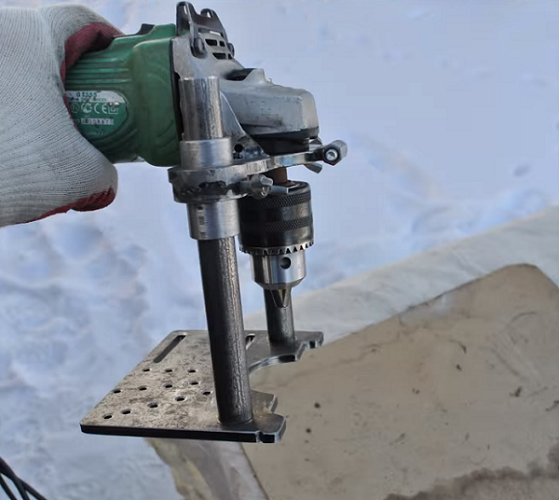

Сделать самодельный фрезерный станок также можно с использованием двигателя со старой стиральной машины или путем переделки болгарки. В первом случая конструкция чаще всего является стационарной, переходник для зажимающей фрезу цанги изготавливается с помощью токарного оборудования. Из болгарки проще сделать инструмент небольшого размера, закрепляемый на подошве, с накруткой на шпиндель цанги или зажимного кулачкового патрона. При сомнении в своих силах или при повышенных требованиях к точности выборки стоит купить фрезерную насадку на дрель, в частности она успешно используется при подготовке глухих отверстий по мебельные петли или при аналогичных столярных работах. Отдельные виды этих приспособлений имеют отводы для подключения к пылесосу, единственным недостатком таких девайсов является высокая цена.

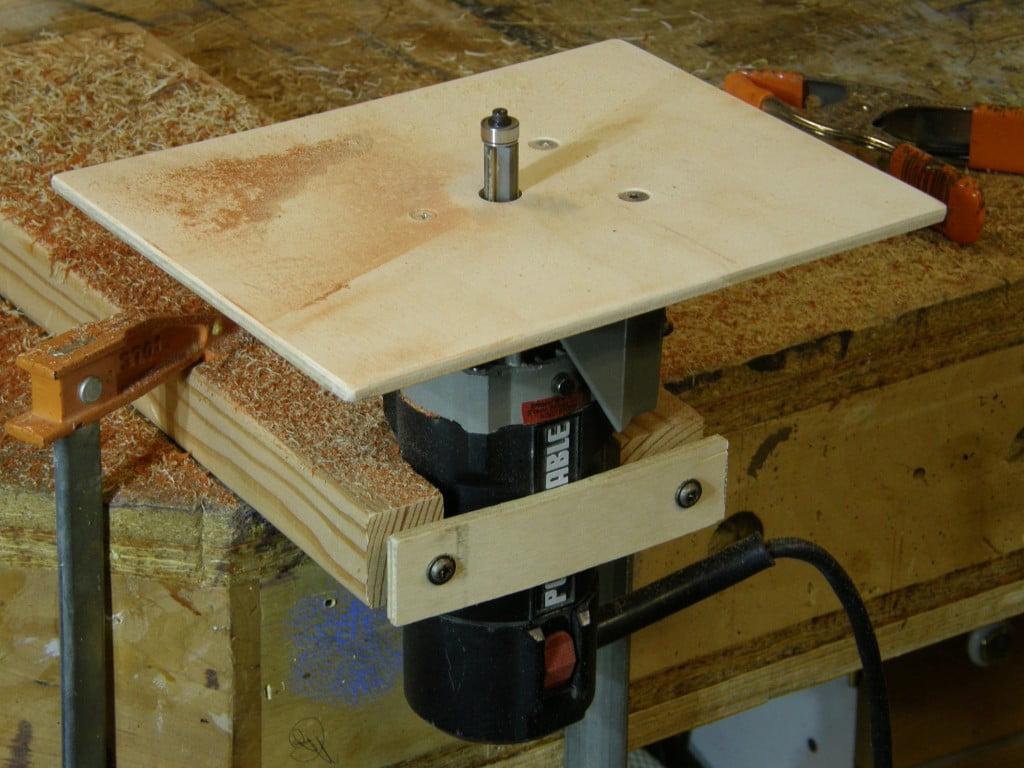

Самодельный сверлильный станок и фрезерный стол

> Магазин Деревообрабатывающие чертежи>Чертежи инструментов>Фрезерные станки / сверла

Товаров: 15.

Показаны 1 – 15 из 15 позиций

• 19,50 € В наличии

  3D-чертежи фрезерного стола

  Подробные чертежи самодельного 3D-стола фрезерного станка, идеально подходящего для проектов «сделай сам» и деревообработки. дрель для колонн, шлифовальная станция, 2D или 3D фрезерный и долбежный станок. Он также может вырезать и фрезеровать круги, прямоугольники и копировать 2D или 3D эталонную модель. Не тратьте время при подготовке ЧПУ к неповторяющимся задачам.

  19,50 €

• 15,00 € В наличии

  Чертежи портативных долбежных станков X-Motion

  Подробные чертежи для изготовления ручного самодельного долбежного станка, идеально подходящего для работы своими руками или деревообрабатывающих проектов. Умный и инновационный дизайн, который позволит вам резать шипы и пазы или фрезеровать горизонтально, поворачивая ручку. Более прочные шиповые и врезные соединения быстрее, удобнее и точнее.

  15,00 €

• 27,50 € В наличии

  Мобильный верстак с настольной пилой и фрезерным…

  Подробные планы изготовления универсального столярного верстака, идеально подходящего для работы своими руками и деревообработки. Продуманный и компактный дизайн для использования с настольной пилой, а также фрезерным столом. Прочная скамья с большой вместимостью. Благодаря колесам его можно передвигать. Он строится путем соединения частей вместе, что упрощает процесс.

  27,50 €

• 5,00 € В наличии

  Чертежи вставной пластины стола и ограждения

  Подробные планы изготовления вставной пластины и ограждения для самодельного фрезерного стола. Продуманный дизайн, позволяющий регулировать высоту пластины-вкладыша вместе с рабочим столом. Забор регулируется для использования с любой фрезой. Эта вставка, ограждение и стол могут быть легко адаптированы к другим типам скамеек или фрезеров.

  5,00 €

• 5,00 € В наличии

  Наклонный фрезерный подъемник «Сделай сам»

  Отдельные планы для оригинальной системы подъема фрезерного станка Portable Workshop. Простая конструкция, предназначенная для крепления к любому фрезерному столу. Точная подъемная система, которая может наклоняться, чтобы максимально эффективно использовать фрезы. Идеально подходит для использования с небольшим ручным фрезером для работ по дереву или для работ по дереву.

  5,00 €

• 8,00 € В наличии

  Базовые схемы погружного фрезера

  Подробные чертежи самодельной погружной базы для фрезеров с креплением шпинделя с еврошейкой 43 мм. Для фрезеров диаметром до 80 мм. Его также можно использовать со сверлами с таким же креплением шпинделя. Простая и легко воспроизводимая конструкция. Включает шаблоны для печати, которые можно приклеить к доске и точно отметить вырезы и отверстия. Идеально подходит для проектов «сделай сам» и деревообработки.

  8,00 €

• 8,00 € В наличии

  Чертежи погружных станков для вращающихся инструментов

  Подробные чертежи самодельных погружных станков для использования с вращающимися инструментами типа Dremel. inlays.Simple, легкий построить конструкцию и для переклейки и для панели HPL. Он имеет точную систему глубины реза. В планах также краевая направляющая и круговая направляющая.

  8,00 €

• 16,50 € В наличии

  Планы настольной пилы и фрезерного стола

  Подробные чертежи оригинальной и универсальной самодельной настольной пилы и фрезерного стола. Простота сборки и использования. Идеально подходит для домашних и деревообрабатывающих проектов. Он имеет две функции: настольная пила и фрезерный стол. Он может быть оснащен другими аксессуарами для конкретных проектов. Ручные электроинструменты можно легко разобрать и использовать в качестве портативных инструментов.

  16,50 €

• 15,00 € В наличии

  Чертежи многофункционального рабочего места с вращающимся инструментом

  Подробные планы самодельного рабочего места 3-в-1 для использования с вращающимися инструментами типа Dremel. Полезно для поделок и проектов «сделай сам», таких как маркетри, мастерские и вставки.  Многоцелевая рабочая станция выполняет три функции: сверло с мини-колонной, фрезерный стол и токарный станок.

  15,00 €

• 5,00 € В наличии

  Тиски для сверлильного станка Чертежи

  Подробные чертежи тисков для углового сверлильного станка, для сверления отверстий и фрезерования под углом. Идеально подходит для небольших мастерских DIY и деревообрабатывающих мастерских. Простой, легкий в сборке дизайн, используя фанеру и несколько шурупов. Его можно использовать в сочетании с сверлильным станком или фрезером.

  5,00 €

• 5,00 € В наличии

  Схемы точилки для пильных полотен и фрез

  Подробные чертежи самодельного станка для заточки, который позволит вам заточить почти все пилы для настольных пил и фрезы .Минималистичная, простая в сборке конструкция, используя только фанеру и несколько шурупов. В качестве двигателя можно использовать старую циркулярную пилу или угловую шлифовальную машину.

  5,00 €

• 0,00 € В наличии

  Схемы стоек для сверлильных станков

  Бесплатные подробные чертежи самодельного стола для стойки сверлильного станка, чтобы делать всевозможные отверстия в DIY и деревообработке. Имеет направляющую с регулируемой глубиной. Его можно использовать в качестве барабанного шлифовального станка. Идеально подходит для транспортировки и работы вдали от дома. Простая, легкая в сборке конструкция из фанеры или HPL.

  0,00 €

• 3,00 € В наличии

  Чертежи приспособления для забивания дюбелей

  Подробные чертежи самодельного приспособления для забивания дюбелей, идеально подходящего для небольших мастерских по строительству и деревообработке. Простая в изготовлении конструкция, которая поможет вам делать дюбели и отверстия во многих видах дерева и досок. Его можно отрегулировать для различной толщины и для дюбелей 8 мм или 10 мм.

  3,00 €

• 3,00 € В наличии

  Схемы короба для сбора пыли своими руками

  Подробные планы изготовления короба для сбора пыли своими руками. В коробке есть основной 100-миллиметровый пылевой шланг и два дополнительных 63-миллиметровых шланга, соединенных с шибером. Я использовал манжету для удаления пыли, чтобы подключить его к настольной пиле или фрезерному столу. Он также сконструирован таким образом, что вы можете использовать коробку для дробеструйной обработки в других деревообрабатывающих инструментах.

  3,00 €

• 0,00 € В наличии

  Пылезащитный кожух для фрезерного стола Бесплатные чертежи

  Подробные бесплатные чертежи изготовления пылезащитного кожуха для фрезерного стола своими руками. Он имеет порт для шланга 100 мм и хорошую аспирационную способность. Простая система соединения для крепления к столу фрезера за несколько секунд. Этот пылезащитный колпак можно использовать на верстаке для работы с другими инструментами.

  0,00 €

Показаны 1 – 15 из 15 позиций

Среди многих инструментов, которые мы можем использовать в строительстве, самодельная дрель может быть одним из лучших помощников для выполнения любого из наших проектов. Хотя мы знаем, что невозможно построить дрель с нуля в домашних условиях, правда в том, что мы можем работать со всеми связанными с ней орудиями, и у Paoson есть большой их выбор.

Большой каталог самодельных сверлильных станков и чертежей столов для фрезерования своими руками

В Paoson мы хотим создавать лучшие чертежи, это было нашей целью с самого начала. С течением времени нам удалось закрепить за собой один из лучших вариантов, когда дело доходит до приобретения чего-то вроде сверла конструкции . Поэтому в нашем виртуальном магазине мы подготовили для вас множество подробных чертежей и чертежей для изготовления самодельного сверлильного станка, фрезерного стола, погружного основания или чертежей сверлильного станка для самостоятельной сборки. Все планы разработаны для вашего удовольствия.

Независимо от того, хотите ли вы чертежи погружного фрезера, самодельный стол для фрезерования, погружной базовый план для Dremel или чертежи рабочей станции 3 в 1 для Dremel, они у нас есть. Мы взяли на себя задачу собрать лучшие конструкции фрезерных столов, а также все, что связано с планами сверления.

Невероятное качество и цены

Мы знаем, что разнообразие чрезвычайно важно, когда речь идет о планах сверления и других инструментах, но это один из самых важных моментов, когда речь идет о самодельных инструментах , дизайн сверл среди прочего, это качество. По этой причине в Paoson мы поставили перед собой задачу создавать и предоставлять для вас только лучшие проекты.

И, как будто этого было недостаточно, в Паосоне мы предлагаем вам различные способы связи, с помощью которых вы можете задать все свои вопросы о домашних тренировках или любом другом плане, который вам нужен. Мы свяжемся с вами, чтобы предложить вам качественное обслуживание в кратчайшие сроки. Мы приглашаем вас связаться с нами, мы будем рады решить все ваши сомнения.

Поиск

Поиск продуктов:

Часто задаваемые вопросы | ФОРУМ | БЛОГ

Сделай сам скамейку для фрезера своими руками

2 столешницы | Декоративная фанера толщиной 18 мм (1050 x 610)

4 стопорных губки | Декоративная фанера толщиной 18 мм (565 x 150)

1 x фрезерный упор | 18 мм березовая мультиплексная доска (1120 x 140)

1 х фрезерный забор | Мультиплексная доска из березы 18 мм (1120 x 100)

4 угловых кронштейна | 18 мм березовая мультиплексная доска (122 x 100)

1 крышка для извлечения | 18 мм березовый мультиплекс (82 x 100)

4 боковые стенки | 18 мм березовая мультиплексная доска (814 x 520)

4 основания | 18 мм березовая мультиплексная доска (288 x 512)

1 основание | 18 мм березовая мультиплексная доска (358 x 512)

1 основание | Плата мультиплекс из березы 18 мм (358 x 520)

2 x задняя стенка | 18 мм березовая мультиплексная доска (815 x 288)

1 задняя стенка | 18 мм березовая мультиплексная доска (306 x 358)

1 x базовая плата | 18 мм березовая мультиплексная доска (1026 x 580)

2 x передняя панель ящика | 18 мм березовая мультиплексная доска (165 x 300)

4 x передняя панель ящика | 18 мм березовая мультиплексная доска (280 x 300)

1 передняя панель ящика | Плата мультиплекс из березы 18 мм (280 x 370)

4 царги | 15 мм березовая мультиплексная доска (500 x 115)

4 передних/задних ящика | 15 мм березовая мультиплексная доска (248 x 115)

10 царг | 15 мм березовая мультиплексная доска (500 x 185)

8 передних/задних ящиков | 15 мм березовая мультиплексная доска (248 x 185)

2 передних/задних ящика | Мультиплексная доска из березы, 15 мм (318 x 185)

6 нижних ящиков | Фанера из бука толщиной 6 мм (480 x 248)

1 дно ящика | фанера из бука толщиной 6 мм (480 x 318)

8 боковых кромок | планка из бука 10 x 20 мм (815)

4 низа окантовки | планка из бука 10 x 20 мм (288)

2 края столешницы (LR) | планка из бука 10 x 40 мм (630)

2 края столешницы (FB) | планка из бука 10 x 40 мм (1070)

2 плинтуса (LR) | планка из бука 10 x 30 мм (600)

2 плинтуса (FB) | планка из бука 10 x 30 мм (1046)

6 ручек | планка из бука 20 x 40 мм (300)

1 ручка | планка из бука 20 x 40 мм (370)

1 нижняя часть для поперечного упора | 18 мм березовый мультиплекс (240 x 300)

1 поперечный упор | 18 мм березовая мультиплексная доска (240 x 50)

1 настольный фрезерный станок | алюминий

1 угловой канал | алюминий (длина 1219 мм)

1 угловой упор | алюминий

2 пружинных зажима | пластик

3 Т-образных профиля | алюминий (алюминиевый профиль, внешние размеры: 17 x 10,2 мм / внутренние размеры: 13 x 6 мм / отверстие 8 мм / толщина профиля 2 мм / длина ок.
