Фрезеровка по дереву ручным фрезером. Как правильно работать ручным фрезером по дереву

Расширить функциональные возможности ручного электроинструмента, сделать его использование более удобным, комфортным и безопасным позволяют приспособления для ручного фрезера. Серийные модели таких устройств стоят достаточно дорого, но можно сэкономить на их приобретении и сделать приспособления для оснащения фрезера по дереву своими руками.

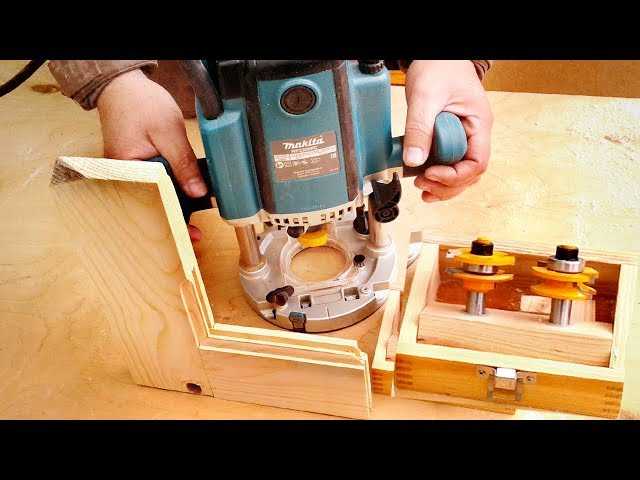

Различного рода приспособления могут сделать из ручного фрезера по-настоящему универсальный инструмент

Основная задача, которую решают приспособления для фрезера, заключается в том, чтобы инструмент располагался по отношению к обрабатываемой поверхности в требуемом пространственном положении. Некоторые наиболее часто используемые приспособления для фрезерных станков входят в стандартную комплектацию такого оборудования. Те же модели, которые имеют узкоспециализированное назначение, приобретаются отдельно или изготавливаются своими руками. При этом у многих приспособлений для фрезера по дереву такая конструкция, что изготовить их своими руками не представляет особых проблем. Для самодельных приспособлений для ручного фрезера даже не потребуются чертежи – вполне достаточно будет их рисунков.

Среди приспособлений для фрезера по дереву, которые можно изготовить и своими руками, есть целый ряд популярных моделей. Рассмотрим их подробнее.

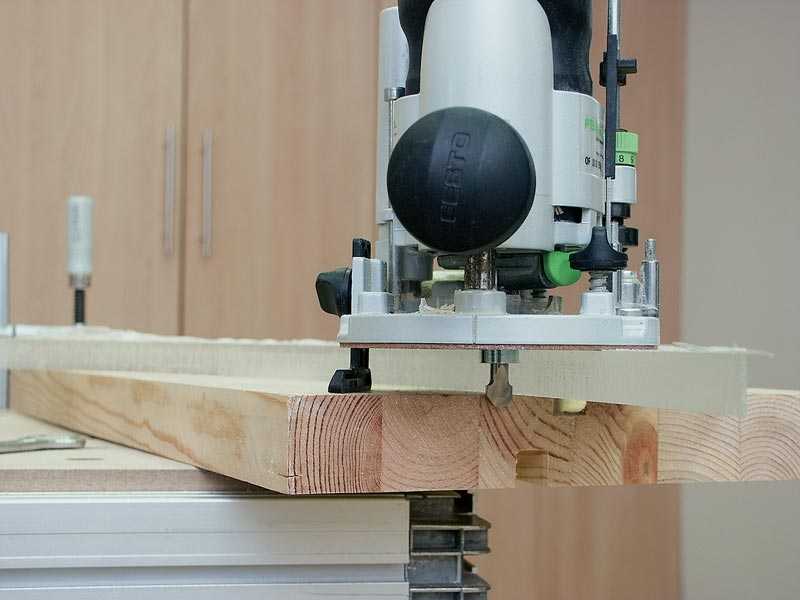

Параллельный упор для выполнения прямых и фигурных резов

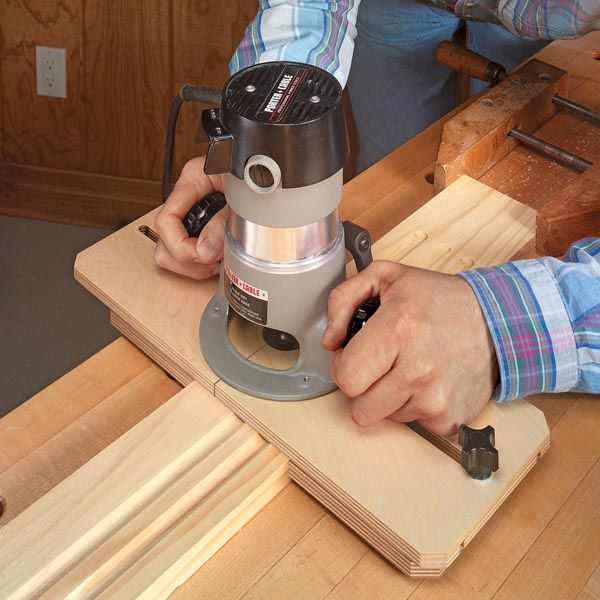

Обеспечить устойчивость фрезера при обработке узких поверхностей можно и без специальных приспособлений. Решают такую задачу при помощи двух досок, которые крепятся с обеих сторон обрабатываемого изделия таким образом, чтобы сформировать с поверхностью, на которой выполняется паз, одну плоскость. Сам фрезер при использовании такого технологического приема позиционируется при помощи параллельного упора.

Очень часто домашние мастера выполняют ряд работ, при которых без ручного фрезера обойтись нельзя.

Наиболее распространенным и универсальным является ручной погружной фрезер.

При помощи ручного фрезера из дерева можно изготавливать фигуры самой различной формы, от прямолинейной до очень сложной, что, скорее, является уже искусством, чем просто работой.

Перечень работ, которые можно выполнить при помощи указанного инструмента

Как уже было сказано, есть возможность делать ручным фрезером детали самой различной формы, а все операции, которые выполняются указанным оборудованием, условно делятся на такие категории:

  1. Выполнение пазов, четвертей и канавок. Для того чтобы сделать в заготовке любые пазы, которые могут быть открытыми или закрытыми, без ручного фрезера обойтись очень сложно. Чаще всего такие элементы необходимо изготавливать в том случае, когда делают неразъемные или разъемные соединения.
  2. Выполнение кромок. Данная операция выполняется в том случае, когда изготавливаются такие элементы, как штапики, карнизы, наличники и другие погонажные элементы.
    Она может выполняться при оформлении мебели и других поделок из дерева. Кроме того, что такие элементы несут функциональную нагрузку, они также вступают и как декоративные элементы.
  3. Выполнение сложных контуров и поверхностей. Данная операция выполняется во время изготовления эксклюзивной мебели и других художественных произведений из дерева. При изготовлении мебели, когда надо повторять с высокой точностью несколько элементов, используют шаблоны. В таком случае получается практически идеально повторять сложные формы на разных заготовках.
  4. Выполнение специальных элементов. Ручным фрезером также можно выполнять и специальные элементы, такие как шипы, зажимы, пазы и другие, что несут только функциональную нагрузку. При массовом производстве для их изготовления используют специальные станки, но если сделать надо несколько элементов в домашних условиях, то можно выполнить и ручным фрезером.

Вернуться к оглавлению

Какие фрезы используются и их назначение

Данный инструмент проводит обработку дерева при помощи фрез, которые состоят их хвостовика и рабочей части. Диаметр хвостовика обычно 6, 8,12 мм, а форма режущей части может быть самой различной и изготовлена из разных материалов. Если необходимо обрабатывать мягкую древесину, то используются фрезы из инструментальной стали, а для более твердых пород или алюминия фрезы должны быть из твердых сплавов.

Для правильного выполнения работы своими руками надо точно закрепить фрезу. Ее фиксирование в вертикальном положении обеспечивает механизм погружения. Для обеспечения данного положения используют разные приспособления. Это может быть направляющий подшипник, который закрепляется на фрезе или направляющая втулка, крепящаяся на поверхности фрезера, также могут быть использованы и другие устройства.

Если используется направляющий ролик, то во время работы он движется по поверхности обрабатываемой детали и таким образом обеспечивается постоянное расстояние между фрезой и заготовкой, такие фрезы носят название кромочные, они могут быть следующих таких типов:

  • профильные, они предназначены для выполнения фигурных профилей;
  • конусные, они используются для выполнения кромки под углом 45 градусов;
  • калевочные, используются для закругления кромок, их диаметр может быть 3-16 мм;
  • дисковые, они предназначены для выполнения горизонтального или вертикального шва;
  • фальцевые, применяются для создания четвертей;
  • галтельные, позволяют делать галтель, чтобы придать краю декоративный вид.

Если фреза не имеет подшипника, то она называется пазовой и может быть использована для того, чтобы обрабатывать детали в любом месте. Для того чтобы использовать такой инструмент, необходимо дополнительное приспособление.

Пазовые фрезы:

  • прямоугольные, они используются для выполнения пазов, это наиболее часто используемый инструмент;
  • галтельные, они используются для создания полукруглых декоративных пазов и канавок;
  • V-образные, позволяют делать паз со стенкой, который наклонен под углом 45 градусов, они используются для врезания букв и украшений;
  • “ласточкин хвост”, обычно применяется во время производства мебели, с его помощью создают закрытые или открытые соединения при помощи шипа.

Вернуться к оглавлению

Настройка фрезера

Для того чтобы выполнять работу, необходимо настроить глубину погружения фрезы. Суть данной настройки заключается в том, что после достижения фрезой определенной глубины срабатывает ограничитель и дальше она двигаться не может. Если работа должна проводиться на большую глубину, то делать ее надо в несколько этапов.

Если проводить сравнение фрезера с другими электрическими инструментами, то он работает на значительно большей скорости, она обычно превышает 10000 об/мин.

Это необходимо для того, чтобы получать более качественную поверхность среза. Необходимо регулировать скорость, так как, если она будет очень высокой, может происходить обугливание детали. Скорость вращения фрезы зависит от ее диаметра и от материала, с которым выполняется работа.

На качество поверхности не так влияет скорость вращения фрезы, как скорость ее линейного перемещения. Чем больше диаметр рабочего инструмента, тем выше должна быть скорость его перемещения. Чем выше твердость обрабатываемой детали, тем меньше должна быть выставлена скорость вращения рабочего инструмента. Если фреза имеет диаметр 40 мм, то скорость ее вращения должна быть в пределах 10000 об/мин, а для фрезы диаметром 10 мм она может быть и 20000 об/мин.

Для выполнения различных работ можно использовать попутное или противоположное вращение рабочего инструмента, обычно используется встречное фрезерование, при котором фреза с фрезером движутся в одну сторону. Попутное фрезерование используют редко, только в тех случаях, когда возникает вероятность получения отщепы. Это может привести к тому, что фрезер вырвет с рук, поэтому работать необходимо с еще большей внимательностью.

Фрезер, или ручной фрезерный станок – универсальный инструмент, подходящий для различных видов обработки дерева. С его помощью можно сверлить отверстия, вырезать канавки, пазы и фаски, обрабатывать края и кромки деревянного изделия. Он очень удобен для установки замков в двери, при сборке полов и мебели, и других работ с этим материалом. Резьба по заранее подготовленному дереву при помощи фрезера может быть освоена своими руками быстро, если сразу выбрать для себя вид ручного станка.

Существует несколько типов в зависимости от выполняемых работ. Так, выделяют:

  • Вертикальный фрезер служит как для проделывания сквозных отверстий, так и для вырезания глухих пазов в породе
  • Окантовочный пригодится для обработки кромок дерева. Имеет небольшую мощность, большое преимущество состоит в малом весе
  • Комбинированный служит обеим вышеперечисленным целям, имеет две базы для них.

Разбираем техники резьбы по дереву фрезером своими руками

Популярное ныне искусство, резьба по дереву, может также выполняться с использованием этого инструмента. Существует множество фрез, то есть рабочих головок, для различных целей. Продвинутые мастера даже изготавливают фрезы или детали самостоятельно. Главная задача при работе с ручным фрезером – научиться правильно им работать. При освоении этого инструмента можно выполнить любой вид художественной резьбы.

Для того, чтобы научиться резьбе по заранее подготовленному дереву при помощи фрезера своими руками, можно записаться на тематические курсы. Однако не у каждого найдется время и желание на то, чтобы посещать их. Для таких людей есть множество видео-уроков, при просмотре которых появится представление об этом мастерстве.

Даже раньше, чем смотреть видео, для начинающих важно внимательно прочесть инструкцию по применению своего электрического помощника. Там можно найти очень много дельных советов о том, как собрать инструмент, настроить глубину выреза, для чего нужна каждая фреза, прочитать о комплектности своей модели фрезера, а также узнать, какие насадки можно купить дополнительно для достижения именно своих целей. Не забудьте посмотреть раздел техники безопасности и технических характеристик прибора.

После этого можно приступить к первым маленьким шагам развития мастерства резьбы фрезой по дереву.

Эти тренировочные действия описаны ниже.

Сквозная или прорезная резьба по дереву.

Чтобы иметь общее представление о процессе обучения, достаточно сказать, что большинство мастеров начинает с вырезания простых узоров по шаблону. Для этого нужно взять кусок дерева и нанести на него эскиз. Большой выбор есть в интернете и в художественных книгах, кроме того, глядя на фото готовых работ с абстрактными орнаментами, несложно скопировать эти рисунки карандашом.

После того, как эскиз нанесен на бревно, следует настроить фрезер так, чтобы он делал сквозные прорези. Начинать работу с внешних частей, а когда форма будет готова, необходимо прорезать отверстия, придать узору ажурность. Если вырезаете наличники или другие элементы фасада дома, то нужно взять полотно из твердых сортов дерева. Хорошо подойдут хвойные породы, а также дуб. Для более мелких, интерьерных изделий лучше взять более мягкую липу или березу.

Фигурная резьба по дереву ручным фрезером.

После освоения техники сквозной резьбы можно приступать к более сложным элементам. Например, отрегулировав глубину выреза, добавить на готовые наличники узор, используя V-образные или другие фрезы. Красиво смотрятся не просто плоские фигуры, а дополненные выемчатой резьбой или выполненной в других техниках. Фаски на ровных или округлых поверхностях больших диаметров будут смотреться очень кстати.

Различные виды фасок.

После тренировки в этих техниках можно приниматься за более сложные. С помощью настроенного фрезера не составит труда выполнить свое первое изделие в плоскорельефной технике. Такие рисунки смотрятся удивительно красиво на настенных панно, шкатулках, а кроме того, фотографии мебели с резными элементами заставляют приглядываться и рассматривать весь узор.

Оттачиваем мастерство владения фрезером и резьбы по дереву

Для достижения мастерства в абсолютно любом деле важна постоянная практика. Даже если с первого раза изделия получатся немного топорными или вовсе ничего не выйдет, не стоит опускать руки. Ведь с каждым разом вырез будет получаться ровнее, отделка тоньше, а изделия красивее.

Резьба по дереву фрезером – фото для вдохновения.

Видео-уроки и ролики по теме статьи

Работа фрезером по дереву схожа с работой художника. Необработанный брус станет фигурными перилами. Вместо пластиковых фабричных подоконников можно сделать деревянные, с красиво отфрезерованным торцом.

А возможности реставрации старой мебели практически безграничны. Любой шкаф, тумбочка или табурет, выполненный из массива дерева – может обрести новую жизнь в руках мастера, владеющего приемами работы ручным фрезером по дереву.

Принципы работы с фрезером для начинающих

В этой части материала рассмотрим основные принципы работы с фрезером для новичков. Расскажем об ошибках и способах их избежать. Об особенностях и отличии этого инструмента от других.

Чем отличается фрезер от дрели

У фрезы больше площадь контакта режущей кромки с материалом, чем у сверла. Намного выше обороты вращения инструмента в сравнении с дрелью. Максимальные обороты фрезера составляют более 25000, а иногда даже более 30000.

Обороты

Большинство деревообрабатывающих электроприборов работают, используя вращение вала. Ручной фрезер не является исключением. Фреза закрепляется в шпинделе (патроне), который при помощи электродвигателя вращается с высокой скоростью.

Это позволяет достигать гладкости обрабатываемой поверхности, и предотвращает сколы. Неопытные мастера советуют приобретать инструмент с максимальным количеством оборотов, ошибочно полагая, что это улучшает качество работ. На самом деле, оптимальным выбором будет фрезер с регулируемыми оборотами вала.

Фрезер с регулировкой оборотов

Для каждого типа фрезы и тем более для разных сортов дерева требуется своя скорость вращения. При недостаточной скорости поверхность будет рыхлой, и потребует дополнительной обработки наждачной бумагой.

Если обороты слишком высокие – могут образоваться сколы, выщерблины, да и дерево в месте контакта с фрезой может обуглиться. Давать советы по выбору оптимальной скорости бессмысленно, необходимо опробовать разные варианты на ненужных заготовках.

К тому же, у каждого мастера свои секреты, которые приходят только с опытом. Одинаковый инструмент, скорость и материал, в разных руках дают различный результат.

ВАЖНО! Общее правило при выборе скорости одно – количество оборотов вала обратно пропорционально рабочему диаметру фрезы.

То есть, чем тоньше фреза – тем выше скорость.
Фрезер многофункциональный инструмент, который выполняет много различных задач:

  1. Обработку кромок.
  2. Выборка пазов — глухих и под вставной шип и тд.
  3. Фрезеровка различных профилей. Применяются специализированные фрезы для углового сращивания либо рамочная фреза.
  4. Для обвязки фасадов и многое другое.

Фрезеры бывают нескольких видов универсальные (наиболее распространенный вариант) И специализированные, которые предназначены для выполнения одной операции, например:

  • присадочные;
  • ламельные.

Для чего нужен регулятор оборотов

Современные модели практически все оснащаются регулятором оборотов. Он нужен для изменения скорости вращения оснастки в зависимости от ее диаметра и площади контакта с материалом.

Чем больше диаметр фрезы, тем ниже обороты. На некоторых моделях есть табличка соответствия диаметра режущего инструмента выставляемым оборотам.

От чего зависит качество обработки

Качество зависит от скорости вращения и линейной скорости передвижения. Чем больше фреза, тем медленнее вы должны вести фрезер по заготовке. Соответственно чем фреза меньше, тем больше скорость перемещения инструмента.

Передвигать инструмент по поверхности заготовки нужно равномерно и в одно движение. Стоит остановиться и у вас тут же появится прижог, который сложно будет вывести шлифовкой.

Нерациональное увеличение скорости вращения приведет к излишней нагрузке на двигатель, что в свою очередь отразиться на качестве обрабатываемой поверхности.

Возможно появление сколов и задиров. Выбор правильной скорости придет с опытом работы.

Первые шаги, с чего начать?

Начнем знакомство с зажимной цанги. Самый распространенный цанговый зажим это 8-ми миллиметровый. На более мощных моделях ставят 12-ти миллиметровые и реже, в основном на импортных моделях дюймовые размеры, ¼ и ½. Также не забудьте о подготовке рабочего места, если есть , то это лучший вариант.

Очень важно правильно зажать фрезу в цанговый патрон.

Важно правильно вставить фрезу в цанговый зажим

Она должна заходить как минимум полностью до ее конца можно немножко глубже, но никак не меньше. На высоких оборотах фрезу может вырвать и тогда она полетит как пуля.

Любая фреза имеет строго направленное движение вращения, всегда по часовой стрелке. Чтобы не ошибиться при обработке заготовки, отмечаем на ней направление движения инструмента, стрелочками.

Отмечаем направление обработки

Установили кромочную калевочную фрезу, хорошо зажали в цанге. Далее выставляем глубину фрезерования, на таких фрезах она выставляется сразу.

Все любители работы с деревом, обычно близко знакомы с таким устройством, как фрезер по дереву. При помощи него, можно выполнить необычные изделия, и создать своими руками мелкие декоративные элементы. Можно заниматься резьбой по дереву, используя ручной фрезер, причем, не прилагая к этому особых усилий. Но новичкам, прежде чем приступить к работе с таким устройством, необходимо получить некоторые знания и ознакомится с основными правилами, чтобы использовать этот станок.

Знакомство с фрезером

При помощи фрезерного аппарата можно работать с такими материалами, как древесина и металл. С его помощью легко создавать небольшие элементы, например, пазы, гребни, выемки. Они могут быть как стационарными станками, так и ручными, имея небольшую комплектацию. Чтобы работать фрезером дома, очень удобно использование ручного варианта.

Представляет собой фрезер небольшой корпус, оснащенный мотором. На корпусе есть специальный держатель, а в него вставлены небольшие переходники, при помощи которых, аппарат используют с разного диаметра хвостовиками.

Также фрезер оснащен платформой, соединяющейся с корпусом штангами. На нижней ее части должна быть специальная основа скольжения, которая обуславливает плавный ход инструмента, в то время, когда он перемещается по детали. Естественно, каждый аппарат оборудован кнопкой включения, а также блокировки.

Чтобы фрезеровочный аппарат не давал сбоев при работе, необходимо периодически менять в нем смазку и содержать его в чистоте.

Как работать на станке

Работа ручным фрезером по дереву начинается, прежде всего, с того, что выставляются все основные параметры. Вначале определяют необходимую скорость вращения, а она будет зависеть от материала, с которым будет производиться творение. После этого устанавливают фрезу. Как правило, на фрезах, уже определены отметены, на которые стоит опираться. Фреза вставляется на заданную глубину, затем закрепляется вал и затягивается ключом до упора.

Но не в каждом аппарате предусмотрена кнопка блокировки, поэтому, если она отсутствует, то, чтобы делать планируемую задачу было проще, потребуется еще один ключ, им будет удерживаться вал. Здесь нужно будет опираться на модель аппарата. Например, русский фрезеровочный станок, представленный в дорогой модели, будет иметь помимо блокировочного механизма, еще и трещотку.

Фрезерование дерева инструмент способен производить на определенную глубину, все будет зависеть от вылета, который на нем установлен. Для изготовления некоторых деталей максимальная глубина не нужна, тогда осуществляется его настройка. Сделать это можно при помощи револьверного упора, поэтапно:

  • необходима ровная поверхность, на которой будет стоять аппарат, и на нем освобождаются зажимы,
  • откручивается фиксатор револьверного упора, вследствие чего, он освобождается,
  • выбирается необходимая ножка упора, в зависимости от требуемой глубины фрезерования,
  • поднимается штанга до выбранной глубины, и затем опускается фиксатор упора.

На более дорогостоящих фрезерных станках, чтобы пользоваться ими было проще, существует специальное колесо для регулирования глубины фрезеровочного процесса.

Виды фрезы

Ни один фрезерный аппарат не обойдется без своей основной составляющей – фрезы, которая является главной рабочей деталью. Различными они бывают по:

  • размеру,
  • составляющему материалу,
  • форме.

Если работа будет производиться с древесиной, имеющую мягкую плотность, то для фрезы необходимы облегченные материалы. А для древесины с большой плотностью, понадобится более жесткая фреза.

Какими же бывают фрезы? Их различают:

  1. Дисковые,
  2. Профильные,
  3. Конусообразные,
  4. Прямоугольные.

Это основные их разновидности. Но помимо этого, они бывают с подшипниками и без.

Что можно делать при помощи фрезера

Фрезерный станок работает от электричества, поэтому он способен осуществлять множество вращений за доли секунды, выполняя при этом сложную работу: создание углублений заданных размеров. С использованием такого инструмента, можно делать:

  • декорировать любые деревянные изделия,
  • изготавливать различные углубления и отверстия, например, для навесов,
  • создавать эксклюзивные вещи, путем нанесения различных узоров на поверхность изделия.

Любые углубления, создаваемые фрезером, как правило, представляют собой отдельную часть конструкции, которая является украшением предмета.

Чтобы работа с инструментом имела как можно меньше ошибок, нужно соблюдать некоторые правила:

  1. На рабочей поверхности устанавливается линейка под ту деталь, которая будет изготавливаться.
  2. Когда работа производится с деталями переменного профиля, то линейки к поверхности крепятся перпендикулярно.
  3. Когда происходит непосредственный процесс работы, нужно учитывать, что аппарат необходимо вращать в противоположном направлении от вращения фрезы. Иначе это принесет неудобства и можно получить травмы.

Обучится работать по дереву при помощи ручного фрезера, особой сложности не составит. Хорошо в этом поможет просмотр курса: « работа ручным станком фрезером по дереву видео уроки». Главное соблюдать предписанную технику безопасности и изучить основную технологию работы с инструментом. Тогда, даже новички в этом деле, смогут выполнять оригинальные и интересные работы.

Видео: резьба по дереву на фрезерном станке

Необычные способы использования фрезера: новое применение старого инструмента

Фрезер – инструмент, который найдётся не в каждом гараже. Однако мастера, которые занимаются деревообработкой, знают, насколько полезен он может быть в работе. Большинство столярных работ без него практически невозможны либо трудновыполнимы. Но самое интересное в том, что даже опытные столяры используют сей полезнейший электроинструмент не на все 100 %, порой даже не предполагая, какими функциями он обладает, что с его помощью можно сделать. Сегодня поговорим о необычных способах использования фрезера.

Читайте в статье

  • 1 Что может обычный ручной фрезер
    • 1. 1 Основные функции ручных фрезеров
  • 2 Фуганок и рейсмус: станки, которые может заменить фрезер
    • 2.1 Подготовка к фугованию: выбор материала
    • 2.2 Установка рельсов, по которым будет «ходить» фрезер
    • 2.3 Приступаем к работе ручным фрезером
  • 3 Фрезер вместо циркуля: вырезаем идеальный круг
  • 4 Заключение

Что может обычный ручной фрезер

Попробуем разобраться, какими возможностями обладает ручной фрезер. Для начала следует определиться с мощностью электроинструмента.

ФОТО: fastbox.suРучной фрезер – очень удобный и универсальный электроинструмент

Изготовление мелких элементов вроде посуды или шкатулок. Здесь достаточно маломощного оборудования, потребляющего до 1 200 Вт. Также подобный фрезер подойдёт для мастеров, которые пользуются им изредка. Обычно это любители провести выходные в гараже или мини-мастерской, изготавливая различные полочки или табуретки для себя или в подарок. Диаметр фрезы здесь не превышает 32 мм, а длина хвостовика равна 0,8-1,2 см.

Если требуется использование фрез с более длинным хвостовиком, используют оборудование мощностью 1,2-1,9 кВт. Таким фрезером уже можно работать более профессионально. Однако повышение мощности влечёт за собой увеличение веса.

ФОТО: z-tehnik.ruРазмер ручного фрезера напрямую зависит от его мощности

При необходимости изготовления мебельных или иных фасадов, работы с деталями большого размера, а также эксплуатации оборудования длительное время используют оборудование большой мощности – 1,9-2,4 кВт. Такой электроинструмент используется на небольших мебельных производствах.

Основные функции ручных фрезеров

При помощи ручного фрезера можно выполнить следующие операции, являющиеся основными:

  • оформить торцы и кромки заготовок, при помощи фигурной фрезы снять фаску;
  • вырезать узоры различной сложности;
  • выполнить различные пазовые соединения;
  • изготовить фасады для шкафчиков;
  • просверлить отверстия заданной глубины и диаметра.
ФОТО: citilink. ruРучной фрезер позволяет выполнять множество различных операций

Однако есть ещё несколько функций, которыми некоторые домашние мастера не только не пользуются, но даже и не знают о них.

Фуганок и рейсмус: станки, которые может заменить фрезер

Сразу стоит оговориться: не стоит думать, что фрезер может полностью заменить эти станки. В целом он выполнит их работу, однако времени это займёт несоизмеримо больше. Именно поэтому подобные работы выполняются фрезером только в случае разовой необходимости. Если обрабатываемые детали поставлены на поток, всё же придётся подумать о полноценных станках.

ФОТО: 102tools.ruЕсли приобретать полноценный рейсмус, необходимо быть готовым к огромным тратам

Подготовка к фугованию: выбор материала

Дано: отрезок доски, который повело по причине неправильной сушки.

Задача: выровнять поверхность, поведённую пропеллером, при помощи ручного фрезера.

ФОТО: YouTube.comОчевидно, что такую поведённую доску использовать по назначению не удастся

Сначала требуется установить доску так, чтобы она не шевелилась. Наверняка все понимают, что такое пропеллер и как подобная дощечка будет себя вести на верстаке. Для того чтобы плотно её уложить, используют обрезки фанеры или ДВП.

ФОТО: YouTube.comОбрезки фанеры или ДВП помогут выровнять доску и уложить её плотно на верстаке

Установка рельсов, по которым будет «ходить» фрезер

В качестве направляющих можно использовать профильную трубу. Её размер будет зависеть от толщины доски – труба должна быть немного больше.

Но если установить профильную трубу вплотную к доске, появляется опасность зацепить фрезой металл. Поэтому между обрабатываемой доской и рельсами с обеих сторон устанавливаются проставки. В их роли могут быть те же обрезки фанеры.

ФОТО: YouTube.comПроставки между профильной трубой и доской необходимы для защиты фрезы

Сами рельсы фиксируются на верстаке при помощи струбцин.

И ещё одна деталь – каретка – площадка, на которой будет расположен фрезер. Сегодня мы не будем останавливаться на её изготовлении, это другая тема. В случае если кого-то заинтересует процесс её изготовления, пишите в комментарии, мы обязательно осветим этот вопрос.

ФОТО: YouTube.comСверху на рельсы укладывается каретка, которую также несложно изготовить самостоятельно

Приступаем к работе ручным фрезером

Для фугования на электроинструмент устанавливается прямая пазовая фреза. Именно она обеспечит идеально ровную поверхность на поведённой вертолётом доске.

ФОТО: YouTube.comНа электроинструмент устанавливается прямая пазовая фреза, которой и предстоит работать

Теперь нужно найти самую низкую точку на доске, после чего увеличить вылет фрезы ещё на 2-3 мм. Когда всё готово, можно приступать к работе. Фрезер должен двигаться поперёк доски вперёд-назад, постепенно смещаясь в сторону, чтобы не осталось ни одного необработанного места.

ФОТО: YouTube.comНе торопясь, постепенно фрезер продвигают поперёк доски, сдвигаясь в сторону

В итоге получается идеально ровная поверхность, которой можно добиться лишь на фуганке или при использовании рейсмуса. Времени это занимает немало, однако при необходимости выровнять, к примеру, столешницу действительно выручает.

ФОТО: YouTube.comВот и выполнена работа, которая при использовании рейсмуса или фуганка заняла бы значительно меньше времени

Фрезер вместо циркуля: вырезаем идеальный круг

При использовании ручного фрезера вполне возможно вырезать ровную окружность, причём как внутреннюю, так и внешнюю. Для этого достаточно лишь обратиться к инструкции по эксплуатации, которую наши люди, к сожалению, в большинстве игнорируют. Ведь не зря же на эту тему ходит довольно много шуток вроде такой − инструкция по эксплуатации любого прибора в России должна начинаться со слов: «Ну что, балбес, уже сломал?»

ФОТО: makita.oneВ комплекте с фрезером идёт очень много различных приспособлений

Заключение

Возможности фрезера не ограничиваются на описанных сегодня. И не только производитель старается расширить его функционал. Умельцы не отстают в этом вопросе, придумывая всё новые приспособления для фрезера. А это значит, что цикл подобных сегодняшней статей будет продолжаться.

Надеемся, что уважаемый читатель почерпнул из изложенной сегодня информации что-то новое для себя. При возникновении вопросов по теме задавайте их в комментариях. Редакция HouseChief с удовольствием ответит на каждый из них. Там же можно изложить своё мнение о прочитанном или рассказать о других способах применения фрезера, что будет полезно начинающим домашним мастерам. Если понравилась статья, ставим оценки и смотрим видео, которое ещё более полно раскроет сегодняшнюю тему. Берегите себя, близких и будьте здоровы!

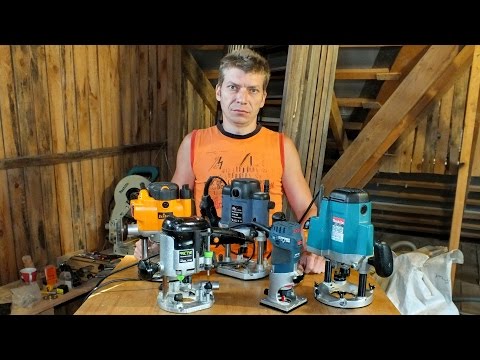

Watch this video on YouTube

Роль ручных фрезерных станков в мире ЧПУ

Главная > Блог > Без рубрики > Роль ручных фрезерных станков в мире ЧПУ

Что привело к промышленной революции? Станки. Токарные станки и мельницы были оснащены паровой энергией, и из нее появились фабрики и производственные мощности, которые подтолкнули экономику к новым высотам.

В современном производстве аналогичную роль играет технология числового программного управления (ЧПУ). Станки с ЧПУ способны выполнять невероятно точные операции, производя детали более высокого качества и точности, чем когда-либо прежде.

В мире ЧПУ какую роль играют станки с ручным управлением? Многие старые и более опытные машинисты начинали с ручных станков — с электрическим приводом, но без компьютеризированных систем управления ЧПУ. Есть ли постоянное место для этих старых машин? Или каждый новый машинист должен учиться на станках с ЧПУ и никогда не оглядываться назад?

Станки с ЧПУ никуда не денутся — они настоящее и будущее современного производства. В то же время существует по крайней мере три способа, которыми станки с ручным управлением все еще могут играть роль в механических мастерских и производственных цехах по всей стране.

Необходимо обучение

Изучайте вручную, переходите на цифровые технологии. Технология ЧПУ фантастична, и ее освоение учит определенным бесценным навыкам. Программирование G-кода, проектирование САПР, порядок операций — все эти принципы играют важную роль в работе ЧПУ. Но когда дело доходит до основ обработки, ЧПУ иногда может быть кратчайшим путем. Начинающие машинисты, которые начинают с ручных станков, вынуждены изучать все основные принципы обработки. Они также получают более практическое представление о том, как сам процесс обработки влияет на заготовку. Непосредственное наблюдение за эффектами вибрации, вибрации и удаления стружки с заготовки дает начинающему машинисту гораздо лучшее понимание того, что на самом деле происходит в процессе обработки.

Начало работы на ручном токарном станке позволяет машинистам естественно развиваться. Управляя фрезером вручную, машинисты изучают геометрию резов на фрезерном или токарном станке, естественный ход резов, как настроить заготовку — по сути, весь рабочий процесс фрезерной операции. После того, как эти основы будут освоены, машинисты могут изучить более продвинутые методы ЧПУ и фактически улучшить свой общий набор навыков.

Имейте план B

Ручные мельницы по-прежнему найдут место в современном механическом цехе, даже если они будут не более чем резервом. Фрезерные станки с ЧПУ представляют собой очень сложные станки. И, как и все сложные машины, они подвержены риску отказа и поломки. Отказ ЧПУ не обязательно означает, что весь станок вышел из строя; многие станки с ЧПУ будут иметь полностью ручное управление, что позволит операторам полагаться на более простые методы управления в случае отказа ЧПУ.

Если на мельнице есть резервное ручное управление, операторы должны хорошо разбираться в ручном управлении, чтобы выполнять любые текущие задания. Крупные механические мастерские могут захотеть иметь полный набор часто используемых ручных станков, таких как мельница, токарный станок и шлифовальный станок.

Независимо от конфигурации станки с ручным управлением снижают зависимость цеха от ЧПУ, обеспечивая надежную резервную копию в случае отказа — при условии наличия обученных ручных станков.

Быстрая и простая работа

Для выполнения обычной работы на фрезерном станке с ЧПУ оператор должен сначала запрограммировать операцию резки на станке. Хотя этот шаг требует времени, фактическая операция резки выполняется автоматически. При более крупных или повторяющихся операциях фрезерные станки с ЧПУ могут сэкономить сотни часов по сравнению с ручными станками.

С более короткими заданиями может быть и наоборот. Для простых работ или разовых операций ручные фрезерные станки могут быть быстрее. Нет необходимости программировать станок — просто включите его, установите заготовку и начните операцию.

Это особенно актуально для квалифицированных и опытных операторов или операторов с ограниченным опытом программирования ЧПУ. Чем больше времени требуется для программирования операции фрезерования, тем больше времени можно сэкономить, выполняя ее вручную.

Одним из замечательных примеров является прототипирование. Для сложных деталей, которые будут созданы только один раз, создание подробной программы ЧПУ в g-коде может занять несколько часов. Напротив, опытный машинист будет знать естественный порядок резки и сможет быстрее изготовить деталь на ручном фрезерном станке.

Заключение

Современные механические мастерские не скоро избавятся от своих фрезерных станков с ЧПУ. Но, несмотря на общую зависимость от ЧПУ, все еще есть место для фрезерных и токарных станков с ручным управлением.

Общий | Фрезерование резьбы на ручном фрезерном станке | Практик-механик

Гигантский инструмент
Пластик
