Горизонтальные фрезерно-расточные станки с ЧПУ с напольной плитой серии WRF 2G

Производитель: Fermat

Описание:

СПЕЦИАЛЬНЫЙ ДИЗАЙН КОЛОННЫ

• Каретка шпиндельной бабки перемещаются вертикально по оси Y с помощью двух ШВП Ø 100мм и серводвигателей по направляющим качения.
• ШВП на оси Y оборудованы электрическим тормозом.
• Кожуха закрывают колонну со всех сторон.



УЛУЧШЕННАЯ ТЕПЛОВАЯ СТАБИЛИЗАЦИЯ

• Двигатели X, Y, S (главный двигатель станка) охлаждается водой.
• Уменьшение накопления нагрева в колонне.
• Уменьшение накопления пыли в колонне.
• 2 цикла смазки в шпиндельной бабке.
• Специальная смесь смазки и воздуха (масляный туман), увеличивает срок службы подшипников.



НЕПРЕВЗОЙДЕННЫЕ ПАРАМЕТРЫ

• Суммарное выдвижение ползуна и шпинделя составляет 2 500 мм.
• Сандартные максимальные обороты шпинделя 3 000 об/мин для Ø 150 / 160 мм, и 2 500 об/мин для Ø 180 мм.
• Стандартный двигатель 58 кВт, в качестве опции – 72 кВт.
• Передвижная кабина оператора горизонтально 800 мм, вертикально в зависимости от высоты колонны
• 2 независимые системы компенсации провисания шпинделя:
• Благодаря без зазорной системе и повышенной жесткости соединения между двигателями и ШВП, достигаются точные линейная, круговая и винтовая интерполяции.
• Ось Y управляется при помощи двух ШВП и двух оптических линеек фирмы Heidenhain.
• Система гидравлических торсионных стержней.



ПОВОРОТНЫЙ СТОЛ С ЧПУ И ПЛИТНЫЙ НАСТИЛ

• ЧПУ поворотный стол состоит из трех главных частей: основания, салазок (каретки) и зажимной (крепежной) плиты. Все части изготовлены из a ребристой отливки, которая термически стабилизирована.
• Крепежная плита установлена на крестовой подшипник качения, который обеспечивает возможность обработки деталей с минимальным пассивным сопротивлением.
• В стандартную комплектацию входит двухшестеренчатая система с двумя сервоприводами (Master-Slave), программируемый инкремент 0. 001°
• Напольные плиты возможно комбинировать с поворотным столом или использовать самостоятельно. Размеры напольных плит подбираются индивидуально в зависимости от длины перемещения колонны по оси X и пожелания Заказчика.

ТЕХНИЧЕСКИЕ ДАННЫЕ		WRF 2G 150	WRF 2G 160	WRF 2G 180
Диаметр шпинделя	мм	150	160	180
Конус шпинделя DIN 69871	мм	ISO 50
Частота вращений в минуту шпинделя	мин-1	10-2800 (опция 3500)		10-2500
Мощность двигателя шпинделя (S1)	кВт	до 74
Максимальный крутящий момент шпинделя	Нм	до 4 900			до 7 300
Ход колонны (ось X)	мм	от 2400
Ход шпинделя по вертикали (ось Y)	мм	от 2500 до 6000
Выдвижение ползуна (ось Z)	мм	1500
Перемещение стола (ось V)	мм	До 9 500
Выдвижение рабочего шпинделя (ось W)	мм	1000
Автоматическая смена инструмента:
Количество инструмента в магазине	шт	до 210
Система управления		HEIDENHAIN;  SIEMENS;  FANUC

Дополнительная информация:

Сверлильно-фрезерно-расточный станок с ЧПУ ВСМ-206М-13 CNC25 – цена, отзывы, характеристики с фото, инструкция, видео

Сверлильно-фрезерно-расточной станок с ЧПУ ВСМ-206М-13 CNC25 предназначен для комплексной обработки корпусных деталей средних размеров с разных сторон без переустановок по заданной программе. На станке можно производить получистовое и чистовое фрезерование плоскостей, пазов и криволинейных поверхностей фрезами различных типов, а также растачивание, сверление, зенкерование, развёртывание, нарезание резьбы метчиками в деталях из чугуна, стали, цветных металлов и пластмасс.

Особенности конструкции

• станок оснащен крестовым поворотным столом и лобовой бесконсольной шпиндельной головкой;
• инструментальный магазин установлен на самостоятельной опоре возле станка, что повышает устойчивость к вибрации станка и сводит к минимуму изменение параметров точности при смене инструмента;
• в качестве привода главного движения использован электродвигатель с широким диапазоном регулирования, что сокращает длину кинематических цепей и улучшает эксплуатационные качества станка;
• устройство для контроля угла поворота шпинделя позволяет автоматически устанавливать ориентированный по углу инструмент;
• привод ходовых винтов непосредственно от серводвигателей обеспечивает высокую точность перемещений и гибкость в управлении подачами;
• на станке применены замкнутые роликовые направляющие качения типа танкеток и беззазорные передачи “винт-гайка качения”, что повышает долговечность станка, плавность перемещения рабочих органов и КПД их приводов;
• новейшая цифровая технология приводов подачи обеспечивает исключительный уровень чистоты обработки поверхности и, в сочетании с оптическими линейками (по всем осям) позволяет практически исключить влияние термической нестабильности шариковых винтовых пар, повышая, таким образом, точность обработки;
• станок укомплектован системой ЧПУ «SINUMERIC-840D», привод – «Simodrive611D» фирмы «SIЕMENS».

Наименование параметра	Величина
Размеры рабочей поверхности стола, мм	630 x 800
Количество гнезд инструментального магазина	30
Мощность привода главного движения, кВт	15
Пределы частот вращения шпинделя, мин-1	10-3500
Наибольшая частота вращения быстроходного шпинделя, мин-1	7000
Конус конца шпинделя исполнения 5 по ГОСТ 24644	50
Наибольшее перемещение стола, мм
– продольное	630
– поперечное	800
Наибольшее вертикальное перемещение шпиндельной головки, мм	630
Пределы рабочих подач, мм/мин	1-6000
Наибольшая скорость быстрых перемещений, мм/мин	12000
Габаритные размеры станка с приставным оборудованием, мм	5630 x 3405 x 2700
Масса ВСМ-206М-13 CNC25 станка с принадлежностями и приставным оборудованием, кг	12000

Стандартный комплект поставки

• комплект ключей и принадлежностей;
• комплект вспомогательного инструмента;
• защита зоны резания;
• запасные части;
• документация.

Дополнительная оснастка

• наладка под конкретную деталь заказчика, включающая установочное приспособление, режущий инструмент, программное обеспечение;
• транспортер для отвода стружки;
• тара для стружки;
• устройство для размерной настройки инструмента.

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

Отзывы о ВСМ-206М-13 CNC25:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв

Что такое сверлильный станок с ЧПУ и для чего он используется?

йохан Без категории 0

13Фев

Всего несколько веков назад абсолютно все инструменты и предметы, используемые человеком в повседневной жизни, изготавливались вручную. Конечно, это было задолго до появления промышленности и стандартов ISO!

Сегодня высокотехнологичные инструменты позволяют изготавливать детали и компоненты практически из любого материала с постоянно возрастающей скоростью и точностью. Одной из таких единиц оборудования является расточной станок с ЧПУ.

В этой статье вы узнаете, что такое сверлильный станок с ЧПУ и как он работает.

Что означает аббревиатура ЧПУ?

Аббревиатура ЧПУ означает числовое программное управление. Эта технология, которая включает в себя числовое управление инструментом через компьютер, в настоящее время используется в различных машинах и инструментах. К ним, конечно же, относятся расточные станки с ЧПУ.

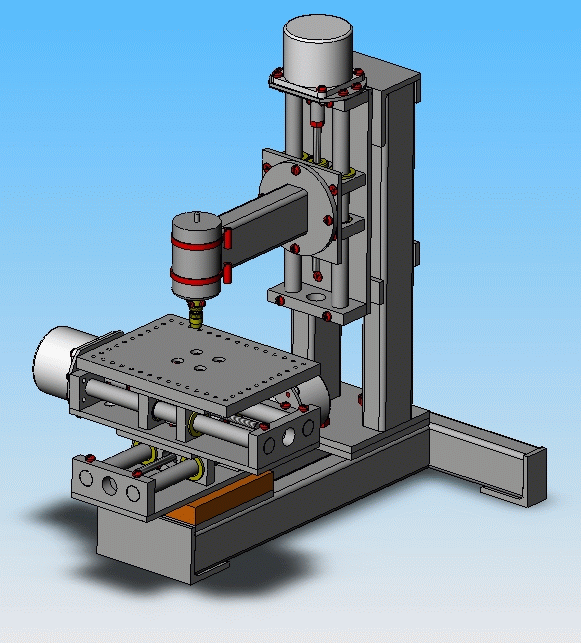

Расточный станок с ЧПУ 101

Согласно этому определению, расточный станок с ЧПУ должен взаимодействовать с компьютером, оснащенным программным обеспечением, которое преобразует числовой код в декартовы координаты. Эти координаты будут точными инструкциями, описывающими движения, которые необходимо выполнить для автоматического преобразования виртуального объекта в реальный. Это позволяет машине работать с высокой степенью точности, как робот.

Расточной станок с ЧПУ преобразует сырье в готовую модель путем вычитания. В станке используется цилиндрический режущий инструмент, который может вращаться в разные стороны и перемещаться по нескольким осям. Он также имеет возможность создавать широкий спектр форм, прорезей, отверстий и других вырезов.

Различные типы расточных станков с ЧПУ

Расточные станки с ЧПУ часто группируют по количеству осей, по которым они могут обрабатывать материал. Например, в случае 4-осевых расточных станков с ЧПУ каждая ось обозначается определенной буквой. Оси X и Y представляют горизонтальное движение, ось Z представляет вертикальное движение, а ось W представляет диагональное движение в вертикальной плоскости.

Большинство расточных станков с ЧПУ имеют от 3 до 5 осей. Самые передовые расточные станки с ЧПУ могут создавать особые формы, которые практически невозможно получить с помощью ручных методов.

Также стоит отметить, что большинство расточных станков с ЧПУ оснащены специальным устройством, которое подает смазку на режущий инструмент в процессе механической обработки детали.

Какие типы материалов используются для фрезерных станков с ЧПУ?

Почти все типы материалов, которые физически можно сверлить или резать, можно обрабатывать на расточном станке с ЧПУ. Однако большинство машинистов используют расточные станки с ЧПУ для обработки металлических материалов.

Как и в случае процессов сверления и резки, для каждого используемого материала необходимо выбирать соответствующие станки с ЧПУ. Перед началом процесса прецизионной обработки необходимо учитывать плотность сырья, а также вращение режущего инструмента.

Что производят фрезерные станки с ЧПУ?

В целом расточные станки с ЧПУ очень эффективны для прототипирования и производства деталей и различных зубчатых колес сложной формы. Они также могут быть полезны для изготовления нестандартных деталей или воспроизведения поврежденных деталей.

Braidwood Industries Ltd., механическая мастерская, оснащенная расточных станков с ЧПУ

В заключение, расточный станок с ЧПУ — это оборудование, на которое должны полагаться механические мастерские, стремящиеся предложить максимально полный спектр услуг. В следующий раз, когда вы захотите обработать деталь, выберите мастерскую, в которой она есть!

Если вы ищете механическую мастерскую в Квебеке, которая может производить различные детали и шестерни с помощью расточной станки с ЧПУ, мы приглашаем вас связаться с Braidwood Industries Ltd. Какими бы ни были ваши потребности, вы будете полностью удовлетворены деталями, которые мы производим.



В чем разница между фрезерными станками с ЧПУ и расточно-фрезерными станками с ЧПУ?

В чем разница между фрезерными станками с ЧПУ и расточно-фрезерными станками с ЧПУ?

C Фрезерный станок с ЧПУ разработан на базе обычного фрезерного станка, обе технологии обработки в основном одинаковы, некоторые похожие структуры, но фрезерный станок с ЧПУ управляется программой автоматической обработки станок, поэтому его структура и обычный фрезерный станок имеют большую разницу.

Сверлильно-фрезерный станок с ЧПУ и обрабатывающий центр по тому же принципу, в основном используется для сверления диаметр большего и более глубокого отверстия, фрезерный станок с ЧПУ обычно используется для фрезерования более простой поверхности, также можно фрезеровать более мелкую отверстие. Конструкция корпуса расточно-фрезерного станка с ЧПУ представляет собой большую горизонтальную станину, Структура станины фрезерного станка с ЧПУ вертикальная, как правило, небольшая. CNC-расточка и фрезерный станок с библиотекой инструментов может автоматически менять инструмент, количество фрезерных станков без библиотеки инструментов, процесс обработки сводится к вручную сменить инструмент.

Текущее производство расточных и фрезерных станков с ЧПУ и обрабатывающих центров может быть общим, просто скучным, менее ограниченным в обработке деталей, что касается программирования, обычно при растачивании отверстия с каждым оборотом подачи и обрабатывающем центре с подача в минуту, обычно из-за центростремительной силы расточной и фрезерной машины лучше, поршень может растянуться на долгое время, обычно используется для обработки высоких прецизионное отверстие, большие объемные детали корпуса, расточно-фрезерный станок стабилен, поршень, высокая точность обработки, основные могут достичь хорошего обрабатывающего центра.

Расскажите, какие виды фрезерных станков с ЧПУ можно разделить? Совместно с производителем токарных станков с ЧПУ Китай .

1. Подъемно-фрезерный станок с ЧПУ. По компоновке шпинделя делится на вертикальную и горизонтальную две, его стол по продольной, поперечной, вертикальные три направления, чтобы сделать далеко и быстро движение. Широко используется, высокая производительность, подходящая для обработки мелких и средних деталей.

2. Фрезерный станок с ЧПУ без подъемной платформы. Этот тип фрезерования с ЧПУ стол станка только продольное, поперечное направление движения подачи и быстрое движение, вертикальное расположение шпинделя и может быть вдоль оси направление подачи или перемещения. Эта машина имеет хорошую жесткость и подходит для обработки плоскости и паза средних деталей.

Инструменты Фрезерный станок с ЧПУ. Является дополнением к комплектации горизонтального ЧПУ фрезерный станок и вертикальный фрезерный станок с ЧПУ, оснащенный различные аксессуары, улучшают универсальный станок, в основном используемый в инструментальная мастерская, ремонтно-механическая мастерская, обрабатывающая сложные формы всех видов режущие инструменты, приспособления, приспособления и пресс-формы.
