Содержание

цветные и черные металлы, текстолит, карбон, пластики, камень и др. Благодаря продуманной конструкции и качественным комплектующим им

Станки нашей компании ЧПУ Моделист:

CNC-3040AS гравировально-фрезерный ЧПУ станок предназначен для обработки широкого спектра материалов различной твердости: цветные и черные металлы, текстолит, карбон, пластики, камень и др. Благодаря продуманной конструкции и качественным комплектующим имеет высокую точность обработки материалов, длительный срок службы при интенсивной загрузке, и невысокую цену, относительно других подобных предложений на рынке. С размером рабочей области 300х400мм.

CNC-3040AS лучше всего подойдет для обработки невысоких деталей из стали и цветных металлов. За счет низкого пролета портала он имеет повышенную жесткость при обработке сталей и других высокопрочных материалов.

Основные технические характеристики:

Материал станины станка - чугун

Рабочая область - 310*400*140 мм

Максимальная высота заготовки - 175мм

Размер стола - 300*400 мм

Направляющие

- профильный рельс  20мм

Точность позиционирования 15/100 мк/мм

Максимальная скорость перемещений - 3500мм/мин

Масса  -  190 кг

Гарантийный срок службы станка 12 месяцев.

Рабочий ход может уменьшаться при установке двойной гайки ШВП, датчиков, поворотных и поворотно-наклонных механизмов, ванны, защитных шторок, тисков и другой оснастки.

Цена за полный готовый к работе комплект. В состав комплекта  входят:

1. Станок
2. Блок управления станком.
3. Шпиндель 1,5кВт жидкостного охлаждения 6000-24000об/мин (опционально шпиндель 2.2кВт 6000 - 24000 об/мин или 2.2кВт 1500 - 12000 об/мин ), помпа охлаждения.

Видео 3Д фрезеровки стали на гравировально фрезерном станке с ЧПУ CNC-3040AS

Другие видео можно посмотреть, выбрав вкладку "ВИДЕО РАБОТ", а также по ссылке на нашем канале YouTube

Кратко о станке и элементах:

      Станина

Основой станка является станина, выполненная из литых чугунных элементов, с последующей механической обработкой. Использование чугуна позволяет получить практически «монолитную» станину, не подверженную деформации, что положительно сказывается при работе с особо прочными материалами. Все элементы станины имеют качественную фрезеровку для сопряжения между собой и установки конструкционных элементов, таких как профильный рельс, элементы крепления ШВП и шаговых двигателей. Качество фрезеровки в данном случае определяет точность установки всех элементов станка, их соосность и параллельность.

Стол

Стол представляет собой массивную пластину отлитую из высококачественного чугуна. Поверхность стола отшлифована и обработана до состояния «зеркала». С «плохим» литьем получить подобное качество последующей обработки практически нереально, из-за присутствия раковин, воздушных камер и т д. Стол  имеет дополнительно фрезерованные пазы для крепления заготовок, тисков, поворотной оси и другой рабочей оснастки (Т-паз).

Механика

Механика ЧПУ станка заслуживает особого внимания. Все начинается с 20мм профильного рельса. Профильный рельс на сегодняшний день это лучший выбор для построения основы механики высококачественного ЧПУ станка. Устанавливаются профильные рельсы в специально фрезерованные пазы на станине, что обеспечивает их абсолютную параллельность между собой по каждой из осей, а так же отсутствие перепада по высоте при установке. Рельсы крепятся большим количеством винтов и дополнительно прижимаются к станине специальными калеными цилиндрическими «сухарями». Такую конструкцию крепления рельс сложно реализовать на станках бюджетного сегмента из-за ее дороговизны и повышенных требований к обработке материалов.

По каждой из осей установлено по 4 подшипника линейного перемещения. Для повышения жесткости подвижных элементов сами подшипники закреплены на некотором расстоянии друг от друга. С одной стороны это несколько увеличивает габариты станка. С другой дает повышенную жесткость и отсутствие люфтов во всех плоскостях.
Все подвижные части ЧПУ станка приводятся в действие ШВП 1605 (опционально ШВП 1605 с двойной гайкой с преднатягом), что позволяет получить наилучшую точность в своём классе. Крепятся ШВП к станине с помощью специальных опорных блоков BК12 с радиально-упорными подшипниками класса С5.

В  последнее время да других сайтах появилось множество похожих моделей, отличительной особенностью нашего станка является доступная опция использования ШВП 1605 с двойной гайкой с преднатягом, рисунок 1, что позволяет получить наилучшую точность в своём классе.

рисунок 1. ШВП с двойной гайкой с преднатягом



Крепятся ШВП к станине с помощью специальных опорных блоков BК12 с радиально-упорными подшипниками высокой точности, класса С5 7001ACP5DFA, рисунок 2, в отличии от похожих моделей других производитей, в которых испольуются опорные блоки с радиальными подшипниками 6001RS с осевым люфтом до 0,1мм, рисунок 3

рисунок 2. Дуплексные радиально упорные подшипники 7001ACP5DFA





Рисунок 3. Осевой люфт радиального подшипника.



При испольовании подшипников 6001RS стягивание подшипников не приводит к устранению осевого люфта.

Видео работы нашего станка было опубликовано на канале Youtube 6 апреля 2018г, задолго до появления похожих станков на других сайтах, ссылка на видео от 6 апреля 2018г.

Только у нас модификация с гофрозащитой по осям X и Y и металличеким кожухом на оси Z, рисунок 4



рисунок 4. Модификация с гофрозащитой по осям X и Y и металличеким кожухом на оси Z

 Также только у нас модификация с низкооборотистым шпинделем, обороты от 1000 до 8000об/мин. Данный шпиндель имеет повышенный крутящий момент на низких оборотах, что позволяет работать по стали фрезами больших диаметров, видео

Управляющая электроника

Управление шаговыми двигателями реализовано на дискретных драйверах Leadshine DM556. Данные драйверы имеют свой встроенный DSP процессор, контролирующий работу всего драйвера (отслеживание тока, дробление шага, антирезонансный алгоритм). Компания Leadshine является на сегодняшний день одним из лидеров по производству драйверов шаговых двигателей. Весь станок приводится в движение шаговым двигателями NEMA 23 100мм.

Шпиндель

Данный станок имеет на своем борту высококачественный шпиндель мощностью 2,2 кВт жидкостного охлаждения. Управление производится частотным преобразователем, позволяющим производить регулировку оборотов режущего инструмента в диапазоне 6-24 тысяч оборотов в минуту.

Управление блоком электроники по умолчанию осуществляется компьютером по LPT. Так же возможно управление станком по USB или Ethernet.

Дополнительные опции (доступны под заказ):

-Установка низкооборотного шпинделя 2,2 кВт с повышенным крутящим моментом на валу (на низких оборотах) и частотой вращения 1-8 тысяч об. /мин. Такой шпиндель прекрасно подойдет для обработки твердых металлов специализированными фрезами.

-Установка системы подачи СОЖ(охлаждающей жидкости) или маслянный туман в зону реза(или маслянного тумана) и ванны с дополнительной помпой. Использование СОЖ повышает производительность при обработке металлов и камня.

-Установка индуктивных датчиков. Индуктивные датчики предназначены для обнуления машинной системы координат и поиска базовых точек станка. При серийном производстве использование концевых датчиков позволяет сократить время на настройку позиционирования станка.

-Датчик инструмента. Помогает с высокой точностью настроить положение режущего инструмента по высоте, относительно обрабатываемой поверхности.

-Поворотная ось. На данный станок возможна установка дополнительного поворотного механизма, для 4х осевой обработки деталей сложной формы.

-Установка серво-шаговых двигателей.  Серво-шаговый привод отличается от классического наличием цепи обратной связи с энкодером и гибким токовым управлением режимами работы двигателя. Использование серво-шаговых двигателей позволяет повысить производительность станка при интенсивной работе за счет снижения количества сбоев по причине пропуска шагов. Так же использование серво-шаговых двигателей позволяет работать с бОльшими скоростями и ускорениями, по сравнению с обычными шаговыми двигателями, что положительно сказывается на скорости обработки.

-Система смазки. Станок может быть  оснащен  полуавтоматической системой подачи смазки. Подача масла осуществляется к каждому подшипнику линейного перемещения и к гайкам ШВП. Регулировка подачи и количества подаваемой смазки регулируется специальным узлом дозирования и распределения. Использование системы смазки позволяет значительно увеличить рабочий ресурс подвижных элементов станка и улучшить эксплуатационные показатели.

-Компьютер. Поиск стабильно работающего ПК для ЧПУ является непростой задачей. Компьютер предлагаемый нами протестирован и настроен для работы со станком, имеет на борту все необходимые для работы программы.

Скачать руководство по эксплуатации

Полезные ссылки по работе со станками с чпу:

Коллекция работ от пользователей наших станков

Изготовление клише на ЧПУ

CNC-2030ASV-5 5x осевой гравировально-фрезерный станок

Станки нашей компании ЧПУ Моделист:

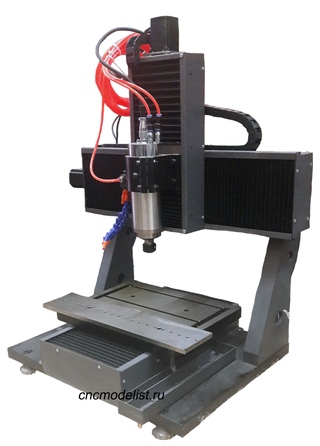

CNC-2030ASV гравировально-фрезерный ЧПУ станок по металлу предназначен для  обработки широкого спектра материалов различной твердости: цветные и черные металлы, текстолит, карбон, пластики, камень, композитные материалы и др. Благодаря продуманной конструкции и качественным комплектующим имеет высокую точность обработки материалов и длительный срок службы. с размером рабочей области 200х300мм.

CNC-2030ASV отлично подходит для работы с высокими заготовками, специализированной оснасткой, поворотно-наклонными механизмами для полноценной 4х/5ти осевой обработки.

Имеет увеличенную высоту по оси Z (255 мм), а так же особое крепление шпинделя с «вылетом» над поверхностью рабочего стола.

Для увеличения жесткости по оси Z станок сделан в виде массивной чугунной колонны.

ЧПУ станок CNC-2030ASV имеет 3х, 4х и 5ти координатные модификации:

CNC-2030ASV 3х осевой, позволяет вести обработку сталей, цветных металлов, камня и других материалов фрезами диаметром до 13мм.

CNC-2030ASV-4х оснащается поворотным механизмом 4й оси с коэффициентом редукции 100:1 (волновой редуктор) позволяет вести обработку древесины, пластика, композитных материалов любыми диаметрами фрез и цветных металлов фрезами диаметром до 4мм.

CNC-2030ASV-5 оснащается поворотно-наклонным механизмом 4й и 5й осей с коэффициентом редукции 8:1 (ременные редукторы) позволяет вести обработку древесины, пластика, композитных материалов любыми диаметрами фрез и цветных металлов фрезами диаметром до 4мм.

CNC-2030ASV-5P оснащается поворотно-наклонным механизмом 4й и 5й осей на гармоническом (волновом)редукторе с коэффициентом редукции 100:1 позволяет вести обработку древесины, пластика, композитных материалов любыми диаметрами фрез, а также цветных металлов фрезами диаметром до 8мм. Обработку черных металлов рекомендуется производить фрезами диаметром до 6мм.

CNC-2030ASV-5D оснащается безлюфтовым механизмом поворота шпинделя и механизмом вращения заготовки, позволяет вести обработку древесины, пластика, композитных материалов любыми диаметрами фрез, а также цветных металлов фрезами диаметром до 8мм. Для точной настройки позиционирования по всем осям данная модификация оснащается оптическими концевыми датчиками.  Использование поворотного шпинделя значительно расширяет функциональные возможности станка, позволяя вести обработку деталей сложной формы, с отрицательными углами.

Основные технические характеристики:

Материал станины станка - чугун
Рабочая область - 270*190*255 мм (X Y Z)
Максимальная высота заготовки – 240 мм (в 3х осевом варианте)
Размер стола - 420*180 мм
Направляющие - профильный рельс  20мм
Повторяемость - 0,02мм.
Максимальная скорость перемещений - 3000мм/мин
Масса  -  200 кг

Гарантийный срок службы станка 12 месяцев.

Цена за полный готовый к работе комплект. В состав комплекта  входят:

1. Станок
2. Блок управления станком.
3. Шпиндель 1,5 кВт жидкостного охлаждения (6000 - 24000 об/мин), помпа охлаждения.
4. Механизм поворотной/поворотно-наклонной оси. (в зависимости от модификации).

На базе CNC-2030ASV возможно построение ЧПУ систем для решения индивидуальных технологических задач. Например изготовление рукояток для ножей и кинжалов. На данном видео показана работа станка CNC-2030ASV-5D:

В отличие, от распространенного способа изготовления накладок для рукоятки ножа на 3х осевых станках, данный станок способен фрезеровать рукоять уже готового ножа. Поворотный механизм по индивидуальному заказу, со специально разработанным зажимом за лезвие позволяет удерживать нож оставляя свободным для обработки всю рукоять ножа. Благодаря поворотному механизму со сквозным креплением заготовки появляется возможность крепить в патрон изделие любой длины, давая возможность фрезеровать рукоять кинжала с длинным лезвием. Используя возможности ЧПУ оборудования можно изготавливать рукоятки высокого качества уникальных форм с индивидуальными рисункам.


Другие видео можно посмотреть, выбрав вкладку "ВИДЕО РАБОТ", а также по ссылке на нашем канале YouTube


Кратко о станке и элементах:

Станина

Основой станка является станина в форме «колонны», выполненная из литых чугунных элементов, с последующей механической обработкой. Использование чугуна позволяет получить практически «монолитную» станину, не подверженную деформации, что положительно сказывается при работе с особо прочными материалами. Все элементы станины имеют качественную фрезеровку для сопряжения между собой и установки конструкционных элементов, таких как профильный рельс, элементы крепления ШВП и шаговых двигателей. Качество фрезеровки в данном случае определяет точность установки всех элементов станка, их соосность и параллельность.

Стол

Стол представляет собой массивную пластину отлитую из высококачественного чугуна. Поверхность стола отшлифована и обработана до состояния «зеркала». С «плохим» литьем получить подобное качество последующей обработки практически нереально, из-за присутствия раковин, воздушных камер и т д. Стол  имеет дополнительно фрезерованные пазы для крепления заготовок, тисков, поворотно-наклонных механизмов и другой рабочей оснастки (Т-паз).

Механика

Механика ЧПУ станка заслуживает особого внимания. Все начинается с 20мм профильного рельса. Профильный рельс на сегодняшний день это лучший выбор для построения основы механики высококачественного ЧПУ станка. Устанавливаются профильные рельсы в специально фрезерованные пазы на станине, что обеспечивает их абсолютную параллельность между собой по каждой из осей, а так же отсутствие перепада по высоте при установке. Рельсы крепятся большим количеством винтов и дополнительно прижимаются к станине специальными калеными цилиндрическими «сухарями». Такую конструкцию крепления рельс сложно реализовать на станках бюджетного сегмента из-за ее дороговизны и повышенных требований к обработке материалов.
По каждой из осей установлено по 4 подшипника линейного перемещения. Для повышения жесткости подвижных элементов сами подшипники закреплены на некотором расстоянии друг от друга. С одной стороны это несколько увеличивает габариты станка. С другой дает повышенную жесткость и отсутствие люфтов во всех плоскостях.
Все подвижные части ЧПУ станка приводятся в действие ШВП 1605. Крепятся ШВП к станине с помощью специальных опорных блоков. Весь станок приводится в движение шаговым двигателями NEMA 23 100мм.

Управляющая электроника

Управление шаговыми двигателями реализовано на дискретных драйверах Leadshine DM556. Данные драйверы имеют свой встроенный DSP процессор, контролирующий работу всего драйвера (отслеживание тока, дробление шага, антирезонансный алгоритм). Компания Leadshine является на сегодняшний день одним из лидеров по производству драйверов шаговых двигателей. Управление блоком электроники по умолчанию осуществляется компьютером по LPT. Так же возможно управление станком по USB или Ethernet.

Шпиндель

Данный станок имеет на своем борту высококачественный шпиндель мощностью 1,5 кВт жидкостного охлаждения. Управление производится частотным преобразователем, позволяющим производить регулировку оборотов режущего инструмента в диапазоне 6-24 тысяч оборотов в минуту.

Дополнительные опции (доступны под заказ):

-Установка шпинделя 2,2 кВт

- Установка ШВП с дополнительной гайкой и «системой предварительного натяжения». Эта система обеспечивает полную компенсацию люфта ШВП в продольной плоскости, а так же имеет лучшее распределение нагрузки при движении, т. к. вся нагрузка распределяется фактически по двум независимым гайкам.

-Установка индуктивных датчиков. Индуктивные датчики предназначены для обнуления машинной системы координат и поиска базовых точек станка. При серийном производстве использование концевых датчиков позволяет сократить время на настройку позиционирования станка.

-Датчик инструмента. Помогает с высокой точностью настроить положение режущего инструмента по высоте, относительно обрабатываемой поверхности.

-Установка серво-шаговых двигателей.  Серво-шаговый привод отличается от классического наличием цепи обратной связи с энкодером и гибким токовым управлением режимами работы двигателя. Использование серво-шаговых двигателей позволяет повысить производительность станка при интенсивной работе за счет снижения количества сбоев по причине пропуска шагов. Так же использование серво-шаговых двигателей позволяет работать с бОльшими скоростями и ускорениями, по сравнению с обычными шаговыми двигателями, что положительно сказывается на скорости обработки.

-Система смазки. Станок может быть  оснащен  полуавтоматической системой подачи смазки. Подача масла осуществляется к каждому подшипнику линейного перемещения и к гайкам ШВП. Регулировка подачи и количества подаваемой смазки регулируется специальным узлом дозирования и распределения. Использование системы смазки позволяет значительно увеличить рабочий ресурс подвижных элементов станка и улучшить эксплуатационные показатели.

-Компьютер. Поиск стабильно работающего ПК для ЧПУ является непростой задачей. Компьютер предлагаемый нами протестирован и настроен для работы со станком, имеет на борту все необходимые для работы программы.

Скачать руководство по эксплуатации

Полезные ссылки по работе со станками с чпу:

Коллекция работ

Использование станка в ювелирной промышленности

Выбираем 3d фрезерный станок с чпу

3D фрезерный станок ЧПУ предназначен для высокоточных работ по дереву, металлу, а также для обработки других материалов. 3D фрезерно-гравировальные станки ЧПУ успешно работают в рекламной отрасли, производя рельефные объемные изображения, логотипы, гербы, таблички. Фрезерно-гравировальный станок ЧПУ отлично справляется с задачами раскроя разных материалов, гравировально обрабатывая заготовки в трехмерном пространстве.

Фрезерный станок 3Д с ЧПУ по дереву

На сегодняшний день 3Д фрезерный станок ЧПУ по дереву успешно работает на малых, крупных мебельных и гравировально-деревообрабатывающих производствах, производя уникальные изделия, высокоточную резьбу по дереву, элементы декора, эксклюзивную мебель.

Фрезерной станок ЧПУ идеально подходит для обработки дерева в промышленных масштабах. Тщательно разработанные компьютерные программы, лежащие в основе ЧПУ, обеспечивают легкость, точность управления. Конструкция 3D фрезерно-гравировальных станков позволяет создавать из дерева единичные изделия, а также многочисленную серийную продукцию высокого качества, сделанную таким станком.

Особенности фрезерного станка с ЧПУ по дереву 3D

Фрезерные станки ЧПУ по дереву имеют следующие особенности и преимущества:

  • Станки ЧПУ отличаются высокой функциональностью, что делает возможным использование фрезерных станков для решения широкого круга производственных задач.
  • Фрезерными станками ЧПУ можно выполнять работы с высоким уровнем производительности станков.
  • Фрезерный станок ЧПУ можно широко применять в различных сферах, что делает его максимально полезным для использования.
  • Станки ЧПУ по дереву отличаются надежностью и долговечностью.
  • 3D станки по дереву обрабатывают заготовки из дерева на высоком уровне качества и точности в трех плоскостях.
  • Фрезерные станки ЧПУ просты в эксплуатации, а также обслуживании. При этом станок по дереву характеризуется прочностью.

Фрезерно-гравировальный станок способен решать разнообразные задачи, поэтому перед тем, как купить подобное оборудование, необходимо определиться с конкретными производственными целями. Следует учитывать, что от мощности фрезерного станка зависят функциональные возможности и цена конкретного агрегата.

Например, станки ЧПУ по дереву мощностью 80-120 W могут выполнять только простые задачи. Фрезерные станки ЧПУ отличаются своей универсальностью. Поэтому перед приобретением 3D фрезерного станка ЧПУ нужно определиться с конкретной моделью станка, возможностью дополнения его специальными приспособлениями, которые позволили бы ему превратиться в универсальный фрезерный станок по обработке дерева.

Такие особенности станка ЧПУ позволяют использовать его не только в небольших домашних мастерских, но и на крупном мебельном или деревообрабатывающем предприятии. Фрезерный станок ЧПУ, усиленный дополнительными приспособлениями, может обрабатывать дерево различными способами.

Таким образом, фрезерный станок ЧПУ значительно превосходит станки с ручным управлением по четкости, качеству и производительности работ. Для мастера существует несколько причин, чтобы купить фрезерный станок по металлу, а также для того, чтобы обрабатывать дерево, в интернете на сайте компании ООО «Лазеркат»:

Все станки ЧПУ сертифицированы, собраны в заводских условиях. На все фрезерные станки предоставляется гарантия, а также сервисное обслуживание в процессе эксплуатации. Фрезерные станки ЧПУ универсальны и просты в эксплуатации, поэтому их применение оправдано в разных типах производства, в том числе для обработки металла.

Компания ООО «Лазеркат» предлагает широкий выбор фрезерных станков ЧПУ. На нашем сайте можно выбрать гравировальный фрезерный станок любой конфигурации, который наиболее подходит именно для нужд конкретного производства.

Цены на фрезерные станки ЧПУ приятно удивят покупателей различных категорий от частных предпринимателей до крупных производств, поскольку «Лазеркат» тесно сотрудничает с производителями оборудования на протяжении длительного времени.

Фрезерный станок 3Д по металлу

Современный фрезерный станок ЧПУ по металлу полностью управляется с помощью компьютерных программ. Фрезерные станки ЧПУ 3Д обрабатывают металл в трех плоскостях, с помощью разных фрез производя фрезерно-гравировальную обработку заготовок с высокой точностью.

Станок ЧПУ по металлу позволяет снизить количество брака и отходов производства, поскольку станок ЧПУ отличается качеством, аккуратностью работы фрезерного инструмента. Это позволяет наладить выпуск большого количества деталей из металла сложной конфигурации.

Купить гравировально-фрезерный станок лучше всего в интернете на сайте компании ООО «Лазеркат». Наша фирма на протяжении длительного времени напрямую сотрудничает с производителями высокоточного оборудования, поэтому цена на всю продукцию будет привлекательной для большинства заказчиков.

Промышленные фрезерные станки с ЧПУ по металлу

Компания BULSTAN предлагает высокотехнологичное оборудование для обработки металла с доставкой по всей России и в страны СНГ. Станки с ЧПУ, прессы и металлорежущие установки продаются с гарантией производителя. Оформление заказа онлайн занимает минимум времени. Профессионалы компании ответят на все интересующие вопросы в телефонном режиме.

Наше предложение

Современные станки с ЧПУ поставляются напрямую из Болгарии. Нами предлагается широкий агрегатов для любых направлений использования. На сайте BULSTAN можно быстро заказать:



  • Универсальные сверлильно-фрезерные станки для вертикальной/наклонной/горизонтальной обработки заготовок.
  • Вертикальные фрезерные агрегаты для создания из стали и цветных металлов деталей разной сложности.
  • Мультифункциональные фрезерные станки для выполнения комплексных задач в металлообработке.
  • Сверлильно-фрезерные станки и вертикальные фрезерно-сверлильные агрегаты для работ по металлу.
  • Высокоточные циклическиеи горизонтально-фрезерныестанки с ЧПУ для повышения качества обработки деталей в условиях серийных производств.
  • Вертикально-фрезерные агрегаты для формирования плоских поверхностей, а также нарезки зубьев/канальцев/шлиц.



На каждый фрезерный станок предоставляется гарантия производителя. Наша компания обеспечивает не только своевременные поставки агрегатов, но и полноценное сервисное обслуживание. Ваше предприятие будет работать эффективно и без простоев.



Чтобы заказать современное оборудование без наценок и переплат, достаточно позвонить по одному из телефонов +7 (495) 980-21-02 (многоканальный) или 8 (800) 23-44-123. Возможно оформление лизинга на выгодных условиях.

Фрезерный вертикальный станок FV 361 Размер рабочего стола                   250х1120 - 400х1600 мм
Мощность главного двигателя       4кВт
Диапазон оборотов шпинделя       45-2000об/мин (станданртное исполнение)

* показатели зависят от модели станка (FV 251M, FV 301, FV 321M, FV 361, FV 401)

Фрезерный вертикальный станок FV 401 Размер рабочего стола                   250х1120 - 400х1600 мм
Мощность главного двигателя       4кВт
Диапазон оборотов шпинделя       45-2000об/мин (станданртное исполнение)

* показатели зависят от модели станка (FV 251M, FV 301, FV 321M, FV 361, FV 401)

Фрезерный вертикальный станок FV 321M Размер рабочего стола                   250х1120 - 400х1600 мм
Мощность главного двигателя       4кВт
Диапазон оборотов шпинделя       45-2000об/мин (станданртное исполнение)

* показатели зависят от модели станка (FV 251M, FV 301, FV 321M, FV 361, FV 401)

Фрезерный вертикальный станок FV 301 Размер рабочего стола                   250х1120 - 400х1600 мм
Мощность главного двигателя       4кВт
Диапазон оборотов шпинделя       45-2000об/мин (станданртное исполнение)

* показатели зависят от модели станка (FV 251M, FV 301, FV 321M, FV 361, FV 401)

Фрезерный вертикальный станок FV 251M Размер рабочего стола                   250х1120 - 400х1600 мм
Мощность главного двигателя       4кВт
Диапазон оборотов шпинделя       45-2000об/мин (станданртное исполнение)

* показатели зависят от модели станка (FV 251M, FV 301, FV 321M, FV 361, FV 401)

Фрезерные вертикальные станки моделей FV Размер рабочего стола                   250х1120 - 400х1600 мм
Мощность главного двигателя       4кВт
Диапазон оборотов шпинделя       45-2000об/мин (станданртное исполнение)

* показатели зависят от модели станка (FV 251M, FV 301, FV 321M, FV 361, FV 401)

Вертикальные фрезерно-сверлильные станки серии FPV Размер рабочего стола                        250х1120 - 400х1600 мм
Мощность двигателя шпинделя          3,75 кВт
Мощность двигателя подачи               1,5-2,2 кВт
Мощность двигателя подачи               1,5-2,2 кВт
Обороты вертикального  шпинделя    70-3600 об/мин

* показатели зависят от модели станка (FPV 251M, FPV 301, FPV 321M, FPV 361, FPV 401)

Универсальный фрезерный станок ACCUTECH 2500UM Размер рабочего стола                                 1500x350мм
Мощность главного двигателя                      5,5 кВт
Обороты горизонтального  шпинделя         40-1800 об/мин
Обороты Вертикального  шпинделя            35-1600 об/мин Универсальный фрезерный станок ACCUTECH 2500M Размер рабочего стола                                 1500x350мм
Мощность главного двигателя                      5,5 кВт
Обороты горизонтального  шпинделя         40-1800 об/мин
Обороты Вертикального  шпинделя            35-1600 об/мин Широкоуниверсальные станки фрезерные моделей FUV

55140

Размер рабочего стола                                               250х1120 - 400х1600 мм
Мощность двигателя вертикального шпинделя       4кВт
Мощность двигателя горизонтального шпинделя    4-7,5 кВт
Обороты горизонтального шпинделя                        32-1600 - 40-2000 об/мин
Обороты Вертикального шпинделя                          45-2000 об/мин

* показатели зависят от модели станка (FUV251M, FUV301, FUV321M, FUV361, FUV401)

Горизонтально фрезерные станки моделей FU Размер рабочего стола                   250х1120 - 400х1600 мм
Мощность главного двигателя       4-7,5 кВт
Диапазон оборотов шпинделя       32-1600 - 40-2000 об/мин (станданртное исполнение)

* показатели зависят от модели станка (FU 251M, FU 301, FU 321M, FU 361, FU 401)

Универсальный фрезерно сверлильный станок ACCUTECH 2500QM

47510

Размер рабочего стола                                 1500x350мм
Мощность главного двигателя                      5,5 кВт
Обороты горизонтального  шпинделя         40-1800 об/мин
Обороты Вертикального  шпинделя            70-3600 об/мин Универсальный фрезерный станок ACCUTECH 2500M

52050

Размер рабочего стола                                 1500x350мм
Мощность главного двигателя                      5,5 кВт
Обороты горизонтального  шпинделя         40-1800 об/мин
Обороты Вертикального  шпинделя            35-1600 об/мин Универсальный фрезерный станок ACCUTECH 2500UM

50200

Размер рабочего стола                                 1500x350мм
Мощность главного двигателя                      5,5 кВт
Обороты горизонтального  шпинделя         40-1800 об/мин
Обороты Вертикального  шпинделя            35-1600 об/мин Горизонтально фрезерные станки моделей FU Размер рабочего стола                   250х1120 - 400х1600 мм
Мощность главного двигателя       4-7,5 кВт
Диапазон оборотов шпинделя       32-1600 - 40-2000 об/мин (станданртное исполнение)

* показатели зависят от модели станка (FU 251M, FU 301, FU 321M, FU 361, FU 401)

Фрезерные вертикальные станки моделей FV Размер рабочего стола                   250х1120 - 400х1600 мм
Мощность главного двигателя       4кВт
Диапазон оборотов шпинделя       45-2000об/мин (станданртное исполнение)

* показатели зависят от модели станка (FV 251M, FV 301, FV 321M, FV 361, FV 401)

Широкоуниверсальные станки фрезерные моделей FUV

55140

Размер рабочего стола                                               250х1120 - 400х1600 мм
Мощность двигателя вертикального шпинделя       4кВт
Мощность двигателя горизонтального шпинделя    4-7,5 кВт
Обороты горизонтального шпинделя                        32-1600 - 40-2000 об/мин
Обороты Вертикального шпинделя                          45-2000 об/мин

* показатели зависят от модели станка (FUV251M, FUV301, FUV321M, FUV361, FUV401)

Купить фрезерный станок серии FPU Размер рабочего стола                                                 250х1120 - 400х1600 мм
Мощность двигателя вертикального шпинделя          3,75 кВт
Мощность двигателя горизонтального шпинделя      4-7,5 кВт
Мощность двигателя подачи                                       1,5-2,2 кВт
Обороты горизонтального  шпинделя                        32-1600 - 40-2000 об/мин
Обороты вертикального  шпинделя                           70-3600 об/мин

* показатели зависят от модели станка (FPU 251M, FPU 301, FPU 321M, FPU 36, FPU 401)

Вертикальные фрезерно-сверлильные станки серии FPV Размер рабочего стола                        250х1120 - 400х1600 мм
Мощность двигателя шпинделя          3,75 кВт
Мощность двигателя подачи               1,5-2,2 кВт
Мощность двигателя подачи               1,5-2,2 кВт
Обороты вертикального  шпинделя    70-3600 об/мин

* показатели зависят от модели станка (FPV 251M, FPV 301, FPV 321M, FPV 361, FPV 401)

Лазерные станки с ЧПУ по металлу

Высокотехнологичные лазерные станки с ЧПУ по металлу могут использоваться для резки или гравировки. Оборудование может применяться для обработки любых металлов, а высокая точность позволяет наносить на поверхность любые рисунки, гравировки, надписи и даже фотографии.

Преимущества лазерных станков с ЧПУ

Главным плюсом лазерных станков такого типа выступает числовое программное управление. Благодаря тому, что процессом управляет автоматика, достигается высокая точность и качество гравировки или рисунки. Достичь такого уровня при ручном управлении невозможно.

Лазерные станки с ЧПУ по металлу обладают и другими важными преимуществами:

  • многофункциональность
  • простота использования
  • высокая скорость работы
  • продуктивность
  • надежность (сбои в работе программного обеспечения случаются крайне редко)
  • большой ресурс
  • экономичность и так далее

К плюсам также стоит отнести то, что после резки при помощи оборудования металл не нуждается в дополнительной обработке, что сокращает ресурсы и время на выполнение работ. Благодаря тонкому разрезу, достигается заметная экономия материала.

Где приобрести лазерные станки с ЧПУ?

Благодаря своим отменным техническим характеристикам, лазерные станки с ЧПУ по металлу нашли свое широкое применение в различных сферах. Если вы желаете приобрести высокотехнологическое оборудование, компания «Станки и Сервис» предлагает вам выгодные условия сотрудничества.

У нас вы можете приобрести оборудование от ведущих производителей на рынке. В ассортименте представлены станки:

  • Raylogic
  • Fiber LUXE
  • Fiber20

Все представленные станки отличаются надежностью, высоким качеством и длительным сроком службы. Мы предлагаем вам доступные цены и бесплатные консультации по любым интересующим вопросам. При выборе учитывайте мощность, функциональность, производительность и другие характеристики. Если вам трудно определиться с выбором, свяжитесь с нами, и мы поможем вам принять верное решение.



SprutCAM Практик бесплатно на год при покупке станка с ЧПУ Написать инженеру

Поделиться:

Фрезерный станок с ЧПУ ST2161 (Длина стола 6 метров)

Технические характеристики фрезерного станка с ЧПУ CC-MS2161A

Тип станка

с подвижным порталом

Размер зоны обработки XY, мм

2100х6100мм

Перемещение шпинделя по оси Z, мм

200мм

Тип рабочего стола

Вакуумный стол с Т-пазами

Тип станины

Цельносварная станина, усиленная

Максимальная скорость, мм/мин.

35000

Максимальная рабочая скорость, мм/мин.

25000

Точность, мм

0,01

Точность повторения, мм

0,05

Тип передачи X/Y/Z

Шестерня-рейка/ Шестерня-рейка /ШВП

Тип рейки оси XY

Косозубая

Производитель зубчатой рейки

Hiwin

Характеристики ШВП Z

Ф 20 мм, шаг 5 мм

Производитель ШВП Z

TBI Тайвань

Тип направляющих X/Y/Z

Рельсовые/Рельсовые/Рельсовые

Сечение направляющих, мм

25

Производитель направляющих

Hiwin

Тип двигателя

серводвигатель

Производитель драйвера

Yaskawa

Мощность шпинделя, кВт

7

Система смены инструмента

Механическая

Частота вращения шпинделя, об/мин

0-18000

Охлаждение шпинделя

Воздушное

Производитель шпинделя

HSD

Производитель инвертора

Fuling

Мощность инвертора, кВт

7. 5

Тип цанги

ER-32

Система управления

DSP пульт A11

Код команд

G-code

Датчик длины инструмента

есть

Система смазки

Централизованная

Система аспирации

3 кВт

Напряжение, В

380

Частота тока, Гц

50

Габариты в упаковке д/ш/в, мм

6800x2280x2050

Вес нетто, кг

3600

Вес брутто, кг

3900

Фрезерный станок с ЧПУ по металлу

Общие сведения

Современный фрезерный станки с ЧПУ

Фрезерный станок с ЧПУ – это устройство с программным обеспечением по обработке металла, специализирующееся на сложных операциях: нанесение штампов, пресс-форм и обработка тонколистового металла. Помимо этого, аппарат способен выполнять сверлильные и разверточные работы.

Схема и описание фрезерных станков

Все станки условно делятся на вертикальные и горизонтальные. Вертикальные установки считаются более универсальными, поэтому их чаще используют для выполнения сложных операций. Горизонтальные станки применяют для обработки корпусных и крупногабаритных изделий.

Устройство фрезерных станков с ЧПУ по металлу ничем не отличается от обычных. Однако наличие компьютерного обеспечения значительно увеличивает качество, скорость и точность обработки металлических изделий. Оборудование с программным обеспечением классифицируется по такому принципу:

  • По способу передачи заготовки на рабочую поверхность – ручной или автоматический;
  • По количеству резочных инструментов – с одним или множеством элементов;
  • По дислокации шпиндельного узла – есть горизонтальные и вертикальные;
  • По количеству перемещений бабки.

Также фрезерный станок с ЧПУ классифицируется по назначению. Встречаются вертикально-фрезерные, универсальные, продольно-фрезерные или консольные типы устройств.

Фрезерный станок с ЧПУ

Большинство современных аппаратов работают на асинхронных электрических двигателях. Этот вид двигателей легко переносит многочасовые нагрузки и требует немного времени на обслуживание.

Устройство станка

Компьютеризированное оборудование по металлу отличается своей конструкцией, в зависимости от предназначения. Однако базовая сборка, несмотря на многочисленные усовершенствования, остается прежней.

Станина бывает двух видов: монолитная или сварная. Изготовление монолитной станины считается более дешевым, поэтому она устанавливается на станках для грубой обработки крупногабаритных изделий. Сварная конструкция подходит для выполнения сложных операций по обработке металла.

Устройство фрезерного станка с ЧПУ

Направляющие скольжения отвечают за перемещение режущих элементов, точность и надежность их фиксации. Необходимо отметить линейные направляющие, отличающиеся крепостью и высокой точностью перемещений. Инновационная технология обеспечивает высокую скорость и точность передвижения режущих элементов.

Шпиндель бывает двух типов: ременным и механическим. Шпиндель на ремне работает тише, чем механический. Второй тип шпинделя способен развивать большую мощность – до 100 оборотов/мин. Механический тип крепления шпинделя встречается в аппаратах, работающих с большими объемами материала.

Современный много функциональные станки с ЧПУ

Преимущества станков с ЧПУ

Фрезерный станок с ЧПУ качественным образом отличается от обычных моделей. Главными достоинствами передового оборудования является высокая скорость и точность работ. Второй отличительной чертой компьютеризированного оборудования считается высокий уровень автономности, что позволяет набирать работников с минимальными знаниями в сфере обслуживания высокоточного устройства.

Дополнительные преимущества системы ЧПУ

Аппарат с ЧПУ по металлу может использоваться как в промышленных масштабах, так и небольших домашних хозяйствах. Современное компьютеризированное фрезеровальное оборудование представлено такими видами аппаратов с ЧПУ:

  • Фрезерно-гравировальный;
  • Аппарат для обработки дерева;
  • Станок по металлу.

Фрезерные станки с программным обеспечением – это дорогое оборудование со сложной конструкцией. Поэтому их разнообразие принято делить на несколько подгрупп:

  • Фрезерно-токарные станки, которые применяются в сфере малого бизнеса. Часто устанавливаются в частных мастерских. Устройство этого типа специализируется на шлифовании, обточке металлических заготовок, а также всех видах точения и резания;Напольная фрезерно-токарная установка
  • Фрезерно-настольный. Оборудование этого типа используется для обработки дерева. Их широко применяют в деревообрабатывающей промышленности, особенно где требуется дополнительная обработка по металлу или акрилу;
  • Сверлильно-фрезерный. Устройство с ЧПУ этого типа заменяет несколько узкоспециализированных аппаратов. Отличительной чертой такого оборудования являются компактные размеры, невысокая цена и большой набор возможностей: сверление отверстий разных диаметров, нарезание резьбы, зенкерование, торцевание и фрезеровка по металлу;Универсальная установка фрезерной обработки по металлу
  • Универсальный станок – это самое дорогое оборудование, способное выполнять большую часть операций по обработке металла. Характеризуется высоким уровнем автономности, большими габаритами и объемом потребляемой энергии;
  • Фрезерно-обрабатывающий аппарат предназначен для работы в разных сферах производства. Его применяют в небольших мастерских или огромных промышленных центрах. Усовершенствованные модели применяются даже в аэрокосмической промышленности. Устройство этого типа способно работать даже со сложной 3D-поверхностью.

Особенности обработки деталей на станках с ЧПУ

Несмотря на высокий уровень автоматизма, фрезерный станок с ЧПУ перед запуском требует небольшой подготовки. В обязанности оператора входит подготовка рабочего места и настройка траектории движения режущих и сверлящих элементов.

Резец фрезерного станка

Большинство современных станков способно выполнять ряд таких операций по обработке металлических изделий:

  • Обтачивание цилиндрических изделий;
  • Фрезерование ровных и криволинейных плоскостей;
  • Резка, сверление и зенкерование.

Перечисленные работы выполняются во всех трех измерениях оси координат. Стоит отметить, что более дорогие версии станков способны обрабатывать детали в 4–5 осях координат.

Станок вертикально-фрезерный с ЧПУ F150

Например, фрезерный станок с компьютерным обеспечением способен обрабатывать заготовку вокруг заданной оси относительно другой заготовки.

Как выбрать качественный станок?

Фрезерный аппарат с ЧПУ постепенно завоевывает все отрасли промышленности, благодаря своим сильным сторонам. Понятное дело, что сделать выбор такого сложного оборудования достаточно тяжело. Поэтому к этому вопросу необходимо подойти со всей серьезностью.

Классификация станков
  • Взгляд в будущее. Технологии постоянно меняются, поэтому станок необходимо подбирать с учетом того, что некоторые его возможности будут показывать результат даже через 5–10 лет;
  • Учитывайте материал, с которым вам придется постоянно работать. Так вы сможете более точно подобрать рабочую зону и при необходимости произвести модификацию станка;
  • Не спешите покупать дорогостоящее оборудование, пока полностью не изучите принцип его устройства. Доскональное понимание принципа работы позволит объективно посмотреть на возможности станка;
  • Портал должны быть из качественных материалов. Отдавайте преимущество порталам из толстой стали, она не позволит станине вибрировать и деформироваться. Категорически не советуем выбирать фрезерный аппарат с алюминиевым порталом;
  • Ход шпинделя должен быть максимальным.

Видео: Финал проекта фрезерный станок с ЧПУ

Наша история | Тормах

Чем отличается Тормах?

Наша бизнес-модель отличается от модели вашего традиционного производства станков с ЧПУ - и это по дизайну.

Компьютерщики с инструментами

Tormach имеет значительный технический персонал. Более 60% наших сотрудников имеют научные или инженерные степени, более 40% имеют степень магистра, а двое сотрудников имеют докторские степени в области инженерии. Это может объяснить нашу озабоченность тестированием, дизайном и документацией.

Одна вакансия, которую вы не найдете в Тормахе: Продавец . Мы твердо убеждены в том, что ключом к продажам нашей продукции является продуманный дизайн, продуманная инженерия, внимание к деталям и преданность послепродажной поддержке клиентов, а не блестящие коммерческие предложения и ложные заявления. Мы знаем, что это ставит нас в меньшинство, но мы в Tormach предпочитаем работать без уполномоченных продавцов. Это помогает нам поддерживать низкие цены и делает ЧПУ более доступным.

Полный спектр

Tormach помогает людям войти в мир производства ЧПУ, предлагая доступные компактные станки с ЧПУ и сопутствующие товары.Но это только часть того, что необходимо для этого. Благодаря нашему веб-сайту, документации, руководствам, обучению, программному обеспечению, инструментам и разработанным аксессуарам мы работаем над тем, чтобы упростить обучение обработке с ЧПУ и быстро достичь производительности. Есть кривая обучения, но это не кирпичная стена, и Tormach упрощает процесс!

Узнайте больше о компактных станках с ЧПУ Tormach - наши 770M и 1100M - это последние версии, которые помогут воплотить в жизнь ваши идеи с Tormach!

Посетите наш интернет-магазин, чтобы выбрать компактный станок с ЧПУ и аксессуары, которые подходят именно вам!

Mission Driven

Tormach был основан, потому что мы чувствовали, что предприниматели, исследователи, преподаватели и любители действительно нуждаются в доступных компактных станках с ЧПУ, которые мы называем персональными станками с ЧПУ или станками PCNC.Если нам кажется, что мы знаем, чего вы хотите, это, вероятно, потому, что мы были на вашем месте. Мы - компания инженеров, машинистов и «слесаря», как и наши клиенты.

В Tormach мы также считаем, что лучший метод поддержания и развития производственной базы страны - это широкое понимание производственных процессов. Торговые барьеры и производственные субсидии бледнеют по сравнению с потенциалом тысяч предпринимателей, обладающих идеями, амбициями и небольшими машинами для воплощения своих идей в жизнь.Тормах приветствует новаторов среди нас и стремится предоставить доступные компактные станки с ЧПУ и другие инструменты, необходимые для поддержки их амбиций.

Сочетание качества и ценности

До выпуска наших компактных фрезерных станков с ЧПУ не существовало подходящих вариантов для доступного по цене небольшого станка с ЧПУ. Компании, связанные с недорогими станками с ЧПУ, такими как Grizzly, Enco или Smithy, по сути, являются торговыми посредниками машин, произведенных в Китае.Они могут выбрать цвет и несколько вариантов, но у них нет инженерного персонала, который действительно контролирует конструкцию их станков с ЧПУ и инструментов. Стоимость невысока, а качество варьируется. Напротив, станки с ЧПУ, например, от Hardinge, Mori Seiki и других, представляют собой высокотехнологичную продукцию, разработанную и производимую компаниями в США, Германии или Японии. Это обеспечивает высокое качество, но стоит огромных затрат.

Создавая компактный фрезерный станок с ЧПУ Tormach, мы заложили основы нового подхода, тесно сотрудничая с азиатскими производственными партнерами, чтобы обеспечить нашим клиентам лучшее качество станков с ЧПУ по доступной цене.Наша опытная команда инженеров из США руководит каждой деталью проектирования и разработки продукта, а наша независимая группа QA из Китая проверяет все продукты перед отправкой. Такое сочетание западных технологий и азиатского производства обеспечивает качество и ценность, которым нет равных.

Б / у фрезерный станок - Продажа фрезерного станка Haas

Фрезерный станок Haas с ЧПУ

Вертикальный фрезерный станок и горизонтальный фрезерный станок Haas для фрезерования с ЧПУ.

При выборе бывшей в употреблении фрезы Haas вы захотите принять во внимание как ваши текущие, так и будущие потребности в размере, скорости, универсальности и точности. Фрезерные станки Haas, помимо прочего, различаются размером конуса, количеством осей (которое определяет сложность детали), числом оборотов в минуту и ​​мощностью инструмента. Вы можете ускорить процесс выбора, узнав больше о различных сериях фрезерных станков, которые предлагает Haas.

Что такое фрезерные станки Haas?

Фрезерование - это процесс обработки с использованием вращающихся фрез для удаления материала с заготовки для создания детали. Существует много различных видов фрезерных станков, однако их часто называют вертикальными или горизонтальными.Из-за постоянно возрастающей сложности и добавления функций к обоим типам станков оба типа могут называться обрабатывающими центрами. Большинство фрезерных станков с ЧПУ имеют возможность перемещать шпиндель по оси Z, что позволяет свободно гравировать и изготавливать гораздо более сложные детали. Когда добавляется пятая ось, что делает станок 5-осевым, ось B управляет наклоном инструмента для создания чрезвычайно сложной геометрии. Выбор большинства фрезерных станков с ЧПУ начинается с тех деталей, которые вы планируете обрабатывать.Вертикальные обрабатывающие центры и мини-фрезерные станки Haas делают детали меньшего размера, а детали больших размеров обычно изготавливаются на горизонтальном обрабатывающем центре.

Вертикальные фрезерные станки Haas: Haas VMC

Вертикальные фрезы обычно используются для обработки плоских поверхностей. Они называются вертикальными, потому что шпиндель ориентирован вертикально. Этот шпиндель удерживает фрезы и подает фрезу вдоль заготовки в направлении, заданном программой. Вертикальные обрабатывающие центры Haas продаются как серия Haas VF, как универсальные станки (UMC), мини-фрезы (MINI MILL) и сверлильные / метчики / фрезы (DT & DM).Существуют также серии станков, предназначенные для конкретных применений, такие как пресс-формы (VM) и инструментальные фрезерные станки (TM). Компактный вертикальный фрезерный станок с ЧПУ (CM) для мелких деталей в труднодоступных местах может удовлетворить все требования. Для самых крупных областей применения по резке листов и листов Haas предлагает серию Gantry (GR).

Серия VF Вертикальные фрезерные станки Haas

Буква V в серии VF относится к вертикальной, а F1 неофициально называли «Самый первый». Они вызвали настоящий переполох в отрасли, потому что ни один американский производитель никогда не предлагал обрабатывающие центры дешевле 50 000 долларов, когда они были представлены в 1988 году.В нашем списке бывших в употреблении станков Haas вы найдете, что VF1 эволюционировал с годами. Более ранние модели имели значительно меньшую мощность, составляющую всего 7,5, по сравнению с версией 2018 года, которая составляла 30 л.с. Скорость прогрессирования увеличена с 20 блоков в секунду до 2000 блоков в секунду на более новых моделях.

Конечно, компьютерная связь изменилась, и скорость обработки данных значительно улучшилась. При выборе следующего подержанного вертикального фрезерного станка серии VF вы должны учитывать метод связи (Ethernet, USB, WiFi) и скорость обработки.

Сверхскоростной фрезерный станок с ЧПУ Haas

В 2002 году была впервые представлена ​​сверхскоростная машина, называемая в линейке продуктов SS. Если вам нужна скорость, то суперскоростной VF-2SS - это вертикальный фрезерный станок с ЧПУ, который развивает скорость 12 000 об / мин вместо 8 100 об / мин, как у стандартной серии VF. В некоторых демонстрациях, выполненных Haas, идентичные детали были сделаны примерно на 20% быстрее на версии SS по сравнению со стандартной. Эти быстрые машины были первыми в серии VMC и созданы для обеспечения скорости и точности.

Выбор модели для станков Haas серии VF

Фрезерные станки с ЧПУ Haas серии VF подразделяются на три основные категории по размеру; маленький, средний и большой.

Размер Модели Описание Ход Средняя новая цена
Малый VF-1, VF-2, VF-2TR, VF-2SS, VF2YT, VF2SSYT, VF-2TR, VF-2SS, VF2-SSYT Самые маленькие в серии начинаются с VF-1 или VF-2 и имеют платформы от 20 x 16 x 20 (XYZ) до 30 x 20 x 20. Модель VF-2YT увеличивает размер до 20 x 16 x 20 и лишь немного больше, чем у стандартного VF-2, который имеет размеры 30 x 16 x 20.Оба станка стандартно имеют 20 инструментов и 3 оси. Как по скорости, так и по размеру VF-2SSYT имеет 12 000 об / мин, конус 40 и емкость для 31 инструмента. VF-2TR обозначает вертикальный фрезерный станок с ЧПУ с цапфой, который является 5-осевым и вмещает больше инструментов, чем стандартный VF-2. 30 x 20 x 20 48000 - 63000 долларов
Средний VF-3, VF-3SS, VF-3YT, VF-3SSYT, VF-4, VF-4SS, VF-5/40, VF -5SS, VF-5 / 40XT VF-3, VF-4 и VF-5 и их варианты составляют VMC среднего размера серии VF для Haas.Стандартный VF-3 имеет размер 40 x 20 x 25. Вариант YT добавляет 6 к оси Y. Ход VF-4 составляет 50 x 20 x 25, а VF-5 - 50 x 26 x 25. Как и в других моделях, SS также доступен для более высоких скоростей шпинделя. 40 x 20 x 25 65 000–158 000 долл. США
Large VF-6, VF-8, VF-9 и VF-10 Многие выпускаются с конусом 40 и 50 и SS. Размеры хода варьируются от 64 x 32 x 30 для VF-6 до 150 x 32 x 30 для VF-12/50. 64 x 32 x 30 119 000–145 000 долларов
Вертикальные обрабатывающие центры Haas серии VR

Хотя производство серии VR закончилось в 2013 году, вы все еще можете найти их бывшими в употреблении.Станки серии VR для Haas - это пятиосевой контурный обрабатывающий центр, предназначенный для больших 5-осевых операций обработки. Диапазон перемещений от 64 x 40 x 30 для VR-8 до 120 x 40 x 30 для VR-11. Эти станки могут изготавливать большие сложные детали, используя двухосевой шпиндель с полностью закрытой карданной конструкцией для защиты шестерен от стружки и охлаждающей жидкости. Серия VR стандартно оснащена устройством автоматической смены инструмента на 32 гнезда, которое откидывается для беспрепятственной обработки, и шпинделем с высоким крутящим моментом мощностью 30 л.с. Некоторые варианты, на которые стоит обратить внимание, включая частоту вращения шпинделя, которая может составлять 15 000 или 10 000 об / мин, варианты подключения и различные системы подачи СОЖ через шпиндель. В отличие от серии VF, вы не можете заменить регулировочные шайбы, и процедура перемещения шпинделя отличается.

Haas Универсальные обрабатывающие центры серии UMC

Обрабатывающие центры UMC Haas имеют одинаковый размер, 30 x 20 x 20, но с различными характеристиками. UMC-750 - отличный инструментальный станок с конусом 40, 5 осей, 40 + 1 с частотой вращения 8100 об / мин. Добавьте SS, и скорость шпинделя увеличится для сокращения продолжительности цикла. UMC-750P - это 5-осевой профильный вертикальный фрезерный станок с ЧПУ, обеспечивающий дополнительную универсальность.

Haas Drill-Tap Series

Серия DT - это компактные высокоскоростные сверлильно-резьбовые станки, которые могут фрезеровать.Серия DT-1 имеет размер 20 x 16 x 15,5, а серия DT-2 - 28 x 16 x 15,5. Они оснащены мощным встроенным шпинделем с прямым приводом BT30Taper с возможностью вращения до 12000 об / мин и вмещают 20 + 1 инструментов.

Горизонтальные фрезерные станки

Горизонтальные фрезерные станки Haas серии HMM (HMM)

Горизонтальные фрезерные станки имеют шпиндель на горизонтальной оси и используются для изготовления деталей гораздо большего размера, чем вертикальные фрезерные станки. Различия между различными горизонтальными станками аналогичны различиям между вертикальными фрезерными станками.Размер, скорость шпинделя, мощность в лошадиных силах и конструкция системы смены инструмента - все это влияет на скорость и сложность деталей, которые могут быть изготовлены на горизонтальных фрезерных станках. Haas предлагает серию EC, которая может изготавливать детали весом до 10 000 фунтов.

Выберите свой тип горизонтального фрезерного станка Haas из серии EC
Размер Модель об / мин Ось Ход Средняя новая цена
50-конусный Haas EC-1600 7,500 3 оси 64 X 50 X 32 $ 170 000
40-конус Haas EC-1400 8100 4 оси 22 X 25 X 22 150 000 долларов

Haas предлагает два основных размера горизонтальных фрезерных станков: 64 x 50 x 32 и 64 x 50 x 40. Еще 8 - это ZT-вариация их EC. Ищите EC-1600, EC-1600ZT или оба с 5 осями и дополнительный размер EC-1600ZT-5AX. Все станки серии EC стандартно поставляются с 7500 об / мин, 30 + 1 инструментами и конусом 50.

Какой фрезерный станок с ЧПУ купить - советы по выбору первого фрезерного станка с ЧПУ

Если вы готовы приобрести фрезерный станок с ЧПУ, который стоит определенную сумму денег, убедитесь, что вы полностью понимаете, какие продукты вы собираетесь покупать. Изготовить, и конструкция, функции, принцип работы мельницы.Это касается фрезерных услуг с ЧПУ компании.

1. Бюджет

Определите свой бюджет заранее. Первое, что вы должны понять, это то, что станок с ЧПУ не будет дешевым. Покупка фрезерного станка с ЧПУ означает вложение. Прежде всего, вы должны подумать, какие цены вы или ваша компания можете себе позволить, не только на станок, необходимо также учитывать другие факторы, такие как детали станков для замены, транспортные расходы для доставки станка к вам. место, рассрочка и многое другое.Новое оборудование и старое будут сильно отличаться по стоимости. Убедитесь, что у станка есть бюджет на все детали, и сохраните его, тогда вы сможете выбрать фрезерные станки с ЧПУ в пределах диапазона. Цель каждого - купить лучший фрезерный станок с ЧПУ в рамках бюджета. Если вы не можете найти подходящую, пересмотрите бюджет.

2. Технические характеристики станка

Какой размер машины вам нужен? Какие детали вы собираетесь производить? Для массового производства может потребоваться фрезерный станок промышленного класса, в то время как для средних или малых объемов производства может быть достаточно фрезерного станка промышленного качества.Скорость и точность - два других важных фактора, которые следует учитывать при выборе станка с ЧПУ. Более высокая скорость означает большую производительность в общих ситуациях, но в то же время может не обеспечить высокой точности. Фрезерные станки с ЧПУ обеспечивают разные уровни допусков, которые имеют большую разницу в цене. Кроме того, разные модели могут работать с разными материалами, в зависимости от детали, которую вам нужно обработать, ищите подходящий тип машины для вашего проекта.

3.Торговые марки или производитель

Как и большинство продуктов, на рынке станков с ЧПУ есть несколько ведущих брендов. У каждого бренда своя репутация и особенности. Некоторые поставщики выделяются среди других в определенных областях, таких как цена, долговечность, техника, сервис и мощность. Лучшие марки фрезерных станков с ЧПУ, которые вы можете найти, включают Okuma, HAAS, DMG Mori и Mazak. Выясните преимущества и недостатки нескольких брендов, чтобы облегчить выбор.

4.Программирование

Каждый инструмент работает по-своему при программировании, убедитесь, что вы можете создавать программы на станке с ЧПУ. Новичкам можно поискать машину с диалоговым программированием, чтобы лучше приступить к работе. Привыкайте к стилю программирования приобретенного вами фрезерного станка с ЧПУ.

5. Сервис

Независимо от того, используете ли вы новую или старую машину, она может быть повреждена, а ремонт машины может быть очень сложным и дорогостоящим.В настоящее время для производителя очень важно обеспечить доступную поддержку, когда это необходимо. Для подержанных машин, пожалуйста, выясните наличие и стоимость запасных частей той марки или модели, которая будет приобретена, и регулярно их чистите и обслуживайте.

От 3 до 12 осей: сравнение возможностей фрезерных станков с ЧПУ

Обработка с числовым программным управлением (или ЧПУ) сочетает в себе эффективность компьютерного программирования с точностью токарных станков. Программное обеспечение управляет перемещением инструментов и другого оборудования, тем самым автоматизируя производственный процесс и поддерживая согласованность конструкции.

Source

Современные многоосевые фрезерные станки с ЧПУ обладают широким набором функций, которые повышают ценность и функциональность. Однако они полезны только тогда, когда машина может плавно перемещаться по своим осям. Кроме того, эти оси в первую очередь отвечают за поддержание точности при формировании подачи. По сути, они составляют жизнь и кровь любого фрезерного станка.

Разберем функции и возможности различных многоосевых фрезерных станков с ЧПУ.

3-осевая обработка с ЧПУ

3-х осевая обработка с ЧПУ произошла от ротационной опиловки. Здесь заготовка занимает неподвижное положение, в то время как режущий инструмент перемещается по осям X, Y и Z. Ось X находится вместе со столом токарного станка, ось Y направлена ​​к передней / задней части стола, а шпиндель, который опускается сверху, отмечает ось Z.

Идеально подходит для простых задач, не требующих сложной детализации или глубины. Таким образом, это один из наиболее предпочтительных методов создания механических деталей для автоматизации.Кроме того, вы также можете использовать его для резки острых кромок, растачивания, фрезерования пазов, нарезания резьбы и сверления отверстий.

Ограничения:

3-осевая обработка имеет следующие ограничения:

  • Функционирует в сложной среде программирования.
  • Первоначальные капитальные вложения и затраты на установку высоки.
  • Требуются высококвалифицированные специалисты для эксплуатации и обслуживания машины.

4-осевая обработка с ЧПУ

4-осевой ЧПУ работает почти так же, как и его 3-осевой аналог.Подача находится в неподвижном положении, и режущий инструмент воздействует на нее, чтобы удалить излишки и отформовать желаемую деталь.

Однако, как следует из названия, 4-осевая обработка включает в себя дополнительную ось помимо обычных плоскостей X, Y и Z. Это дополнительное движение присутствует в виде вращения по оси X, которая образует четвертую плоскость - ось A (по горизонтали). Однако резка также может происходить по оси B (вертикально). Но поскольку горизонтальная обработка считается более производительной, чем вертикальная, первая более распространена.

Этот метод фрезерования используется для вырезания отверстий, резки по дуге или вырезания вырезов, особенно по бокам или вокруг цилиндра. Это также полезно для высококачественной прецизионной гравировки, фрезерования и сверления.

Ограничения:

Самым большим ограничением 4-осевого фрезерного станка является его Женевский механизм. Хотя Женевский механизм довольно распространен своей простотой, надежностью и точностью, он допускает 4-ю ось только в принципе.Однако на практике он не поддерживает непрерывную обработку, поскольку имеет фиксированный набор упоров. Следовательно, операторы могут использовать машину только как индексатор. К другим недостаткам можно отнести:

  • Быстрый износ механизма червячной передачи, особенно при интенсивной эксплуатации.
  • Проблема люфта может повлиять на точность или долговечность станка.

5-осевая обработка с ЧПУ

Source

5-осевой фрезерный станок с ЧПУ знаменует собой вершину инноваций в механической обработке 21 века. Он обладает большей производительностью, чем его 3- и 4-осевые фрезерные станки, и является высокоточным, быстродействующим и высокопроизводительным станком для микрообработки.

В этой настройке оси X, Y и Z аналогичны 3-осевой компоновке станка. Затем стол вращается по оси A, как и в случае с 4-осью. Однако 5-осевой станок включает в себя поворотное действие на стыке стола с последующим вращением вдоль оси C, которая определяет пятое перемещение.

5-осевая обработка позволяет оператору одновременно воздействовать на пять разных сторон (или более!) Детали в зависимости от сложности конструкции.В результате этот инструмент позволяет создавать высокоточные изделия и детали. Следовательно, неудивительно, что он находит широкое применение в медицинских технологиях, исследованиях и разработках, архитектуре, военной, автомобильной промышленности и даже в творчестве. Он также находит применение при сверлении отверстий под сложными углами.

Ограничения:

Хотя 5-осевой станок с ЧПУ превосходен с точки зрения скорости и точности, он имеет следующие проблемы:

  • Программирование CAD / CAM для 5-осевых станков может быть чрезвычайно сложным, особенно при представлении пространственной траектории.
  • Поскольку 5-осевые фрезерные станки еще не так распространены, покупка и обслуживание одного из них - довольно большие вложения. Точно так же инструментальные решения одинаково дороги.
  • Вам потребуется высококвалифицированный оператор станка с ЧПУ, которому вы можете доверить свою 5-осевую красоту.

7-осевая обработка с ЧПУ

7-осевой фрезерный станок с ЧПУ может создавать длинные, тонкие и детализированные детали. Используемые 7 осей - это обычные оси вправо-влево, сверху вниз, сзади-вперед, за которыми следуют оси, определяемые вращением инструмента, вращением детали, вращением головки инструмента и перемещением для зажима, повторного зажима, или сняв деталь.Эта высокая степень перемещения придает большую точность готовому изделию без необходимости пост-изготовления.

9-осевая обработка с ЧПУ

9-осевой ЧПУ совмещает токарную и 5-осевую обработку. В результате деталь можно обточить и фрезеровать в различных плоскостях за одну установку, что обеспечивает высокую точность. Одним из самых больших преимуществ 9-осевого ЧПУ является отсутствие дополнительных приспособлений и ручной загрузки. 9-осевое ЧПУ обладает высокой способностью к созданию полностью готового продукта за одну операцию!

12-осевая обработка с ЧПУ

Source

Если 9-осевая обработка с ЧПУ - это весь пакет, то его 12-осевой аналог - абсолютный зверь! 12-осевые станки с ЧПУ обычно содержат две головки, которые позволяют перемещаться по осям X, Y, Z, A, B и C.Эта конфигурация удваивает производительность и точность, сокращая время производства вдвое!

Последние мысли

CNC-обработка продолжает оставаться актуальной и эффективной по сей день. Он обслуживает различные отрасли с интенсивным производством и поддерживает качество, точность и стандартизацию продукции. Поскольку машины приобретают больше осей движения, они обязательно улучшаются с каждой итерацией. Таким образом, хотя они могут быть значительными инвестициями, они также обещают взамен долгосрочное обслуживание!

Что такое прецизионное фрезерование с ЧПУ?

В Ardel Engineering мы специализируемся на услугах высокоточной обработки с ЧПУ. Как следует из названия, прецизионная обработка с числовым программным управлением (ЧПУ) основана на использовании специализированного компьютерного программного обеспечения (например, CAD / CAM) и оборудования с компьютерным управлением для производства высокоточных и точных деталей и изделий из различных материалов. Это общий термин, охватывающий множество субтрактивных производственных процессов. Одним из наших основных сервисных предложений является фрезерование с ЧПУ.

>> Щелкните здесь, чтобы узнать о других наших возможностях обработки на заказ.

Руководство по фрезерованию с ЧПУ

Хотя большинство фрезерных станков с ЧПУ применимо к металлообработке, эти инструменты чрезвычайно универсальны и позволяют производить индивидуальные прецизионные детали для самых разных отраслей промышленности.

От алюминия, латуни и стали до экзотических и драгоценных металлов, таких как золото, иридий и платина, прецизионная обработка с ЧПУ позволяет создавать даже самые сложные конструкции из самых сложных металлов.

Что такое ЧПУ или ЧПУ?

Компьютерное числовое управление (ЧПУ) позволяет перемещать станок и контролировать его с помощью компьютерного управления. Семейство станков с ЧПУ обширно - фрезерные, сварочные, шлифовальные, токарные, фрезерные, фрезерные, штамповочные станки и многие типы крупных промышленных систем полагаются на технологию ЧПУ для точного производства компонентов на заказ .

Конкретные программные коды, такие как код NC и G-код или код ISO, работают с программными пакетами CAM (автоматизированная обработка) и CAD (автоматизированный дизайн) для управления станками с ЧПУ для создания трехмерных деталей непосредственно из цифровых проектов инженеров.

Фрезерные станки с ЧПУ

Фрезерные инструменты с ЧПУ, наиболее широко используемые в станках с ЧПУ, выполняют процесс обработки, очень похожий на сверление и резку. По сути, фрезерование использует вращающиеся фрезы для удаления необходимого излишка материала с заготовки, когда она подается во фрезерный инструмент. Это популярное промышленное решение из-за подробных размеров и форм, которые можно использовать при фрезеровании.

Вращающийся цилиндрический резак на фрезерном станке с ЧПУ может перемещаться по нескольким осям для создания уникальных форм, пазов, отверстий и деталей в детали. Большинство станков работают с тремя-пятью осями, что позволяет самым современным инструментам выполнять сложную обработку с чрезвычайно сложной геометрией. Фактически, самые сложные современные проекты с ЧПУ было бы практически невозможно выполнить с помощью ручного инструмента.

Современные фрезерные станки с ЧПУ собираются как горизонтальные и вертикальные обрабатывающие центры и могут создавать прецизионные детали из пластмасс, керамики и композитных материалов, а также металлов. Они оснащены такими техническими функциями, как автоматические устройства смены инструмента, инструментальные карусели и магазины, системы подачи СОЖ и кожухи.

Отрасли и продукты

Фрезерование с ЧПУ

позволяет выдерживать очень жесткие геометрические допуски по многим аспектам ключевых характеристик детали, таким как диаметр, истинное положение, профиль и плоскостность.

Благодаря все более доступным затратам на инструменты и способности создавать широкий спектр сложных деталей, фрезерование с ЧПУ является популярным решением для проектов, начиная от прототипов и заканчивая полномасштабным изготовлением уникальных прецизионных компонентов.

Фрезерные центры с ЧПУ обслуживают такие отрасли, как:

Монтажные кронштейны, приспособления, прецизионные компоненты, корпуса и узлы, стойки и структурные компоненты - все это обычные продукты, изготовленные с помощью специальной обработки с ЧПУ.

Для получения дополнительной информации о фрезеровании с ЧПУ и преимуществах использования этой технологии для вашего следующего проекта посетите одну из наших страниц ниже:

Настольные фрезерные станки с 5 осями

- Карман NC

{"id": "", "email": "", "default_address": null, "first_name": "", "last_name": "", "name": ""}

  • Хотите перейти на 5-осевую обработку?

  • Ознакомьтесь с нашими ресурсами, чтобы узнать больше о многоосевой обработке
  • Карманный симулятор ЧПУ

  • Проверьте G-код перед запуском на станке с ЧПУ Pocket
  • Как используются карманные станки с ЧПУ?

  • Прочтите о наших примерах применения
  • Хотите научиться обработке с ЧПУ?

  • Предлагается углубленная учебная программа для начинающих или преподавательская программа
Приостановить слайд-шоу Слайд-шоу

Хотите перейти на 5-осевую обработку?

Ознакомьтесь с нашими ресурсами, чтобы узнать больше о многоосевой обработке Учить больше

Карманный симулятор ЧПУ

Проверьте G-код перед запуском на станке с ЧПУ Pocket Попробуйте здесь

Как используются карманные станки с ЧПУ?

Прочтите о наших примерах применения Начните здесь

Хотите научиться обработке с ЧПУ?

Предлагается углубленная учебная программа для начинающих или преподавательская программа Учить больше

Pocket NC разрабатывает и производит качественные 5-осевые настольные фрезерные станки с ЧПУ для промышленных, образовательных и личных пользователей. Наши настольные фрезерные станки производятся в США с максимальным вниманием к деталям проектирования, изготовления и сборки. Простая настройка и запуск 5-осевой обработки прямо с рабочего стола в офисе, классе, лаборатории или дома.

  • Карман NC V2-10

    Карман NC V2-10

    Обычная цена
    5 999 долларов США.00

    Цена продажи
    5 999,00 долл. США Распродажа

  • Карман NC V2-50

    Карман NC V2-50

    Обычная цена
    9 000,00 долл. США

    Цена продажи
    9000 долларов.00 Распродажа

EASTEC 2021

Pocket NC будет присутствовать на выставке EASTEC 19-21 октября 2021 года в Вест-Спрингфилде, штат Массачусетс. Стенд 5350

Используйте стрелки влево / вправо для навигации по слайд-шоу или смахивайте влево / вправо при использовании мобильного устройства

Фрезерование с ЧПУ: все, что вам нужно знать

Фрезерование с ЧПУ

- одно из самых впечатляющих технологических достижений этого века.

Хотя большинство людей больше знакомы с 3D-печатью как способом получения точных физических отпечатков, фрезерование с ЧПУ существует уже давно и широко используется до сих пор.

От широкого спектра применений в электронной промышленности до широкого использования производственными компаниями, технология все еще быстро растет и развивается, поскольку все больше и больше компаний обнаруживают ее эффективность.

Итак, с распространением станков с ЧПУ на новые отрасли, такие как производство музыкальных инструментов, неудивительно, что к 2025 году сама технология, по оценкам, станет отраслью с оборотом 100 миллиардов долларов.

Тем не менее, несмотря на то, что процесс и использование фрезерования с ЧПУ хорошо известны людям, работающим в отрасли, сторонние специалисты могут быть гораздо менее знакомы с тем, как его можно применять или даже как это работает.

Итак, в этой статье давайте углубимся в предмет того, что такое фрезерование с ЧПУ, чем оно отличается от 3D-печати, кто может извлечь наибольшую пользу из этой технологии, и ответим на все важные вопросы, которые могут у вас возникнуть.

Что такое фрезерование с ЧПУ

Фрезерование с ЧПУ - это процесс использования машинного оборудования для выполнения точных движений и задач, позволяющий получить цифровой дизайн объекта и произвести его в физической форме из сырья.

ЧПУ, что означает компьютерное числовое управление, позволяет достичь беспрецедентной точности, преобразовывая определенный числовой код в декартовы координаты, гарантируя, что каждая изготовленная деталь изготовлена ​​с абсолютной точностью, вплоть до мельчайших деталей, что было бы практически невозможно выполнить с помощью рука.

Процесс фрезерования вращается вокруг взятия материала и вычитания деталей до тех пор, пока он не приобретет необходимую форму, что является противоположностью 3D-печати, при которой материал складывается до тех пор, пока он не будет соответствовать требованиям и спецификациям.

Фрезерный станок использует фрезу, которая формирует различные металлы или древесные материалы, используя цилиндрический инструмент, который режет сырье в соответствии с инструкциями.

Хотя этот метод не является эксклюзивным для подхода с ЧПУ, компьютерное числовое управление обеспечивает гораздо большую точность и возможность производить сложные детали с абсолютной точностью.

Еще одна ключевая особенность фрезерования с ЧПУ - возможность работать по нескольким осям, что дает большую гибкость при разработке уникальных деталей.

Большинство фрезерных станков с ЧПУ имеют диапазон от двух до пяти осей, и чем больше осей доступно, тем более совершенные типы конструкций могут быть созданы.

Станки с ЧПУ также могут быть горизонтальными или вертикальными, что определяет, как стол перемещается относительно оси, каждый из которых имеет свои преимущества в зависимости от типа проекта, который вам нужно выполнить.

Несмотря на то, что станки с ЧПУ предназначены для работы с широким спектром конструкций и материалов, вы всегда должны тщательно продумывать, какие типы фрезерных инструментов вы выбираете для различных задач.

Даже кажущиеся незначительными отличия иногда могут привести к плохим результатам, испортить материал или даже повредить оборудование. Например, если вы выберете деревянные инструменты для резки стали, вы не только повредите материал, но и серьезно повредите станок.

Хорошая новость заключается в том, что если вы пользуетесь услугами фрезерования с ЧПУ от опытных профессионалов, вам не нужно беспокоиться о технических деталях, таких как выбор инструмента, так как все будет сделано за вас.

Фрезерование с ЧПУ vs.3D-печать

Как упоминалось в начале, 3D-печать - одна из самых быстрорастущих отраслей обрабатывающей промышленности в мире, объем которой, по прогнозам, к 2024 году достигнет 40 миллиардов долларов, с ежегодными темпами роста около 25 процентов.

Однако, несмотря на то, что 3D-печать, несомненно, принесла много инноваций в производство и помогла заполнить ниши, которые ранее были недоступны для компаний, есть причина, по которой 3D-печать еще не обогнала фрезерование и другие быстрые методы производства и, по прогнозам, не сделает этого в ближайшее будущее.

Но поскольку и фрезерование с ЧПУ, и 3D-печать используются во всем мире, давайте рассмотрим их бок о бок и посмотрим, что каждая из них может предложить компаниям, ищущим эффективные решения.

Первое, о чем мы должны поговорить при сравнении этих двух технологий, - это фундаментальное различие между процессами, которые они используют.

Как мы обсуждали в предыдущем разделе, фрезерование - это процесс вычитания материалов для формирования пустого блока для создания необходимых форм и размеров.С помощью различных инструментов и сверл материалу придают форму и разрезают до тех пор, пока он не будет соответствовать цифровому дизайну со всех сторон.

Благодаря широкому выбору инструментов и фрез, которые можно использовать в процессе фрезерования, диапазон материалов также обширен и включает в себя различные металлы, древесные материалы и пластмассы.

Между тем, 3D-печать использует противоположный подход, используя различные материалы, такие как смолы, пластиковые нити или металлические порошки, для создания деталей путем печати, добавляя их слой за слоем, пока не будет сформирована вся структура.

Пока слои добавляются, они немедленно затвердевают с помощью лазера или нагрева, обеспечивая стабильные, точные и сложные детали.

Использование технологии 3D-печати обеспечивает полную свободу для создания даже самых сложных и уникальных форм, что делает ее отличным вариантом для тех, у кого есть очень специфические требования, которые нелегко выполнить другими методами.

Основными материалами, используемыми в 3D-печати, являются пластмассы. Тем не менее, с развитием технологий становится доступно больше возможностей, и теперь 3D-печать металлом становится все доступнее и доступнее.

С точки зрения масштабируемости фрезерование с ЧПУ имеет явное преимущество, поскольку оно намного практичнее, когда необходимо производить десятки, сотни или даже тысячи деталей.

Однако, если масштаб проекта меньше, и вам нужно всего лишь несколько деталей, 3D-печать может быть более доступной и позволяет создавать детали очень быстро. Эта доступность является одной из основных причин, по которым разрабатывается так много различных решений для 3D-печати, и со временем диапазон и возможности, вероятно, станут еще лучше.

Приложения обработки с ЧПУ

Как вы, наверное, догадались, такая универсальная технология, как обработка с ЧПУ, имеет широкий спектр потенциальных применений в различных отраслях промышленности.

Один из самых популярных способов использования технологии ЧПУ - быстрое создание прототипов, что дает дизайнерам и инженерам быстрый и надежный способ увидеть, как продукт или деталь выглядит на различных этапах разработки.

Печатаете ли вы первоначальный прототип, чтобы увидеть, как он работает, и провести тесты, или хотите протестировать модификацию, обработка с ЧПУ помогает быстро создать физическую копию конструкции, сохраняя при этом низкие затраты.

Более того, благодаря универсальности обработки с ЧПУ, можно изготавливать прототипы с жесткими допусками из реальных материалов, что помогает собирать точные данные и делать более точные выводы.

Если вы планируете использовать технологию литья под давлением, вы можете использовать ЧПУ для создания высокоточных медных моделей, полостей пресс-формы или основы пресс-формы в короткие сроки.

Производственные процессы, которые раньше занимали дни, теперь могут выполняться за часы с помощью пятиосевых фрезерных станков, доступных сегодня, что помогает ускорить производственные процессы и повысить эффективность.

Из-за чрезвычайно высокой точности станков с ЧПУ понятно, почему они стали широко использоваться в аэрокосмической промышленности, где технология играет решающую роль в производстве широкого спектра деталей, используемых для обеспечения безопасности и правильной работы самолетов.

Некоторые детали, которые производятся с использованием технологии ЧПУ, включают компоненты двигателя, компоненты шасси и топливные панели.

Обработка с ЧПУ также играет жизненно важную роль в области медицинских технологий, поскольку позволяет изготавливать детали и инструменты из многих марок титана и нержавеющей стали, которые часто используются для изготовления скальпелей, медицинских устройств, а также имплантатов.

Благодаря развитию технологий ЧПУ, сделавших его более доступным и надежным, он стал более широко использоваться для потребительских товаров, таких как электроника или спортивное оборудование, особенно для деталей, требующих точности и сочетающих в себе металл и пластик.

Основные преимущества фрезерной обработки с ЧПУ

Существует бесчисленное множество причин, по которым фрезерная технология с ЧПУ широко считается одним из самых надежных способов производства деталей из различных материалов.

Давайте рассмотрим некоторые из наиболее значительных преимуществ этой технологии ниже.

Непревзойденная точность

Точность и точность, с которой может работать фрезерный станок с ЧПУ, не имеют себе равных во всем мире, поэтому он используется в таких областях, как аэрокосмическая и медицина, где требуется, чтобы каждая деталь выполнялась без малейшей ошибки.

Использование цифрового шаблона и автономной обработки, на которой основано фрезерование с ЧПУ, исключает человеческий фактор из производственного процесса, а точность, которая достигается, является практически идеальной, насколько это возможно сегодня.

Долговечность

Поскольку фрезерные станки с ЧПУ могут работать практически на автопилоте и не требуют большого участия человека в процессе, они могут работать без остановок в течение нескольких дней, производя детали стабильно и с той же точностью.

Единственное время, когда станки с ЧПУ нужно останавливать, - это когда они требуют регулярного обслуживания или в случае аварии.

Меньше персонала

Автоматизированный процесс, на котором основано фрезерование с ЧПУ, также означает, что для его контроля и выполнения требуется меньше людей, что приводит не только к повышению эффективности, но и к снижению производственных затрат.

Несколько квалифицированных специалистов - это все, что нужно для надзора за всем процессом, что означает лучшую рентабельность для конечного клиента.

Расширенные возможности

Благодаря передовому программному обеспечению автоматизации и программному обеспечению для проектирования фрезерные станки с ЧПУ могут превзойти самых квалифицированных технических специалистов, работающих с ручными станками, даже если сам производственный процесс аналогичен.

Это означает не только лучшую согласованность и устранение человеческой ошибки, но также возможность создавать гораздо более сложные проекты с различными размерами, формами и даже текстурами.

Согласованность

Поскольку процесс фрезерования с ЧПУ в основном автоматизирован, он обеспечивает замечательную согласованность, даже если персонал, управляющий инструментами, меняется.

После создания мастер-файла дизайна его можно использовать для создания неограниченного количества копий, которые будут одинакового качества и без каких-либо отклонений. Каждая деталь будет идеально соответствовать предыдущей версии, чего очень сложно достичь даже самым опытным операторам, работающим с ручным управлением.

Как выбрать услуги фрезерования с ЧПУ

Фрезерование с ЧПУ может быть невероятно полезным для самых разных проектов.Тем не менее, чтобы воспользоваться перечисленными выше преимуществами, вы должны найти время, чтобы найти надежную компанию для работы.

На самом деле существует широкий спектр услуг по обработке с ЧПУ, предлагаемых компаниями со всего мира, поэтому вам необходимо иметь хотя бы базовое представление о том, что вам нужно, прежде чем обращаться к потенциальным кандидатам.

Во-первых, у вас должно быть хоть какое-то представление о том, какие типы деталей вы хотите изготавливать или какие инструменты вам понадобятся.Если вы этого не сделаете, вам будет труднее сузить список компаний, которые могли бы предоставить вам необходимые услуги фрезерования с ЧПУ.

В качестве альтернативы вы можете обратиться в уважаемую компанию, которая имеет большой опыт и предлагает широкий спектр услуг, поскольку они могут проконсультировать вас, чтобы определить наилучший курс действий в вашей ситуации.

Поскольку в проектах фрезерования с ЧПУ требуются высокие технологии и знания, крайне важно искать компании с необходимым опытом, а также солидной репутацией.

Просмотрите отзывы и отзывы предыдущих клиентов и посмотрите, какой у них был опыт работы с компанией, а также какие проблемы они смогли решить.

После того, как вы сузили список вариантов до примерно пяти компаний, обратитесь к ним и задайте вопросы об их подходе, предложениях для вашего проекта, цене его реализации и обо всем остальном, что, по вашему мнению, может быть уместным.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
