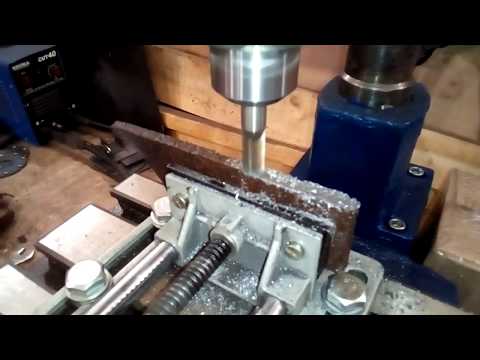

На каких моделях станков можно фрезеровать помимо сверления отверстий и нарезания резьбы?

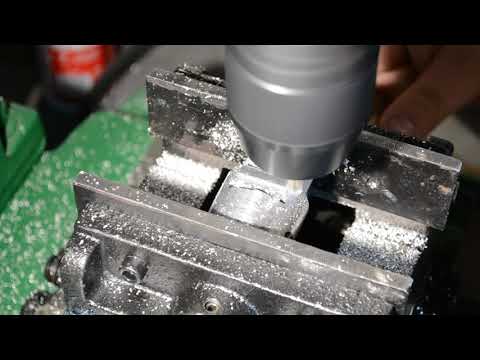

Фрезерование деталей из металла торцевыми и концевыми фрезами возможно на сверлильных станках и сверлильно-фрезерных станкх оборудованных крестовыми столами, а также мощными двигателями,
в которых как правило применяется зубчатая передача редуктора. Также необходима автоматическая подача смазочно-охлаждающей жидкости.
Для удобства фрезерования желательно наличие в составе станка рабочего стола, позволяющего беспрепятственно перемещать и вращать заготовку для фрезерования. Мы рекомендуем для фрезерования использовать сверлильно-фрезерный станок Weiss Machinery WMD16V с рабочим столом 400 на 120 мм.
… смотреть все ->
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос
Связанные товары
Код товара: 416
В наличии 1 шт.
Настольно-сверлильный станок ГС2112
Ø сверления12 мм
Конус шпинделяВ18
Вылет шпинделя190 мм
Расстояние от шпинделя до основания 450 мм
Ход пиноли100 мм
Реверс шпинделянет
Макс. обороты 4500
Мощность 0.55 кВт
Напряжение380В
Масса100 кг
Код товара: 42232
Сверлильный станок на магнитной подушке EuroBoor ECO.30
Ø сверления30 мм
Конус шпинделяWeldon 19
Макс. обороты 775
Мощность 0.95 кВт
Напряжение220В
Масса9 кг
Код товара: 39389
Магнитный сверлильный станок Rotabroach EAGLE (МСС-52ПИ)
Ø сверления52 мм
Конус шпинделяWeldon 19
Реверс шпинделянет
Макс. обороты 270
Масса19 кг
Код товара: 1834
В наличии 1 шт.
Вертикально-сверлильный настольный станок OPTIdrill B24HV
Ø сверления20 мм
Конус шпинделяMT2
Вылет шпинделя165 мм
Расстояние от шпинделя до основания 681 мм
Ход пиноли85 мм
Реверс шпинделяесть
Макс.
обороты 5950 Мощность 1.50 кВт
Напряжение220В
Масса96 кг
Код товара: 41966
Нет в наличии
FLOTT TBZ 13 Plus Сверлильно-резьбонарезной станок
Ø сверления15 мм
Конус шпинделяВ16
Вылет шпинделя214 мм
Расстояние от шпинделя до основания 490 мм
Ход пиноли60 мм
Реверс шпинделяесть
Макс. обороты 4000
Мощность 0.54 кВт
Напряжение220В
Масса70 кг
Код товара: 7060
Автомат гайконарезной 2А061
Реверс шпинделяесть
Макс. обороты 4250
Мощность 1.10 кВт
Напряжение380В
Масса550 кг
Код товара: 58457
Нет в наличии
Вертикально-сверлильный станок JET JDP-13
Ø сверления16 мм
Конус шпинделяMT2
Вылет шпинделя168 мм
Расстояние от шпинделя до основания 640 мм
Ход пиноли80 мм
Реверс шпинделянет
Макс. обороты 2510
Мощность 0.37 кВт
Напряжение220В
Масса45 кг
Код товара: 1987
44 304 p
В наличии 88 шт.
Сверлильный станок на стойке PROMA E-1316B/400
Ø сверления16 мм
Конус шпинделяMT2
Вылет шпинделя170 мм
Расстояние от шпинделя до основания 710 мм
Ход пиноли80 мм
Реверс шпинделяесть
Макс. обороты 2740
Мощность 0.60 кВт
Напряжение380В
Масса55 кг
Код товара: 44302
Нет в наличии
Сверлильный станок на магнитном основании MBM600LRE_230V
Ø сверления60 мм
Конус шпинделяMT3
Реверс шпинделяесть
Макс. обороты 405
Мощность 2.08 кВт
Напряжение220В
Масса28 кг
Код товара: 59879
Станок рельсосверлильный MРС75
Ø сверления36 мм
Мощность 1.70 кВт
Напряжение220В
Масса28 кг
Код товара: 34737
В наличии 1 шт.
Сверлильный станок BDS MAB 485 SB
Ø сверления40 мм
Конус шпинделяMT2
Реверс шпинделяесть
Макс.
обороты 450 Мощность 1.15 кВт
Напряжение220В
Масса13 кг
Код товара: 2321
Сверлильный станок на магнитном основании BDS Machinen MAB 1300
Ø сверления150 мм
Конус шпинделяMT4
Ход пиноли310 мм
Реверс шпинделяесть
Макс. обороты 550
Мощность 2.30 кВт
Напряжение220В
Масса51 кг
Разница между фрезерованием с ЧПУ и сверлением с ЧПУ
Обработка с ЧПУ — это процесс вычитающей обработки с числовым программным управлением. В основном используется для удаления материала с заготовки для получения требуемых параметров. В этой статье мы обсудим различия между процессами фрезерования с ЧПУ и процессов сверления с ЧПУ. Его применение, выбор инструментов, плюсы и минусы также обсуждаются в этой статье. ДЕК предоставляет услуги по механической обработке и производству для быстрого прототипирования, мелкосерийного и массового производства. Мы чрезвычайно обеспокоены качеством своей продукции и удовлетворенностью клиентов.

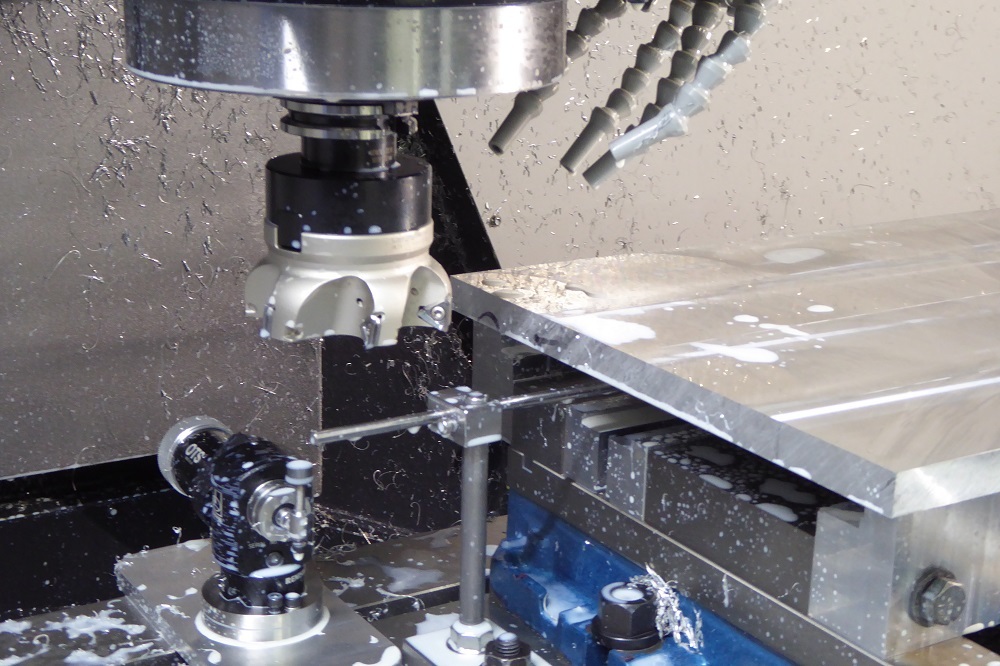

Процесс фрезерования с ЧПУ и процесс сверления с ЧПУ
Фрезерование с ЧПУ и сверление с ЧПУ являются наиболее часто используемыми. процессы обработки в механическом цеху. Оба процесса используются для удаления материала с заготовки, но их применение и принцип работы различны. Понимание различий между этими двумя процессами важно при работе в обрабатывающей промышленности.
Преимущества и особенности фрезерной обработки с ЧПУ
фрезерные с ЧПУ обычно используется для изготовления плоских поверхностей, пазов, канавок, стоек и других специфических профилей. Это помогает в разработке высококачественных, экономичных и устойчивых деталей с минимальным временем выполнения заказа. Ниже приведены некоторые преимущества и особенности фрезерной обработки с ЧПУ.
- Он идеально подходит для быстрого прототипирования и массового производства.
- Это требует меньше времени на подготовку, и тысячи фрезерных деталей могут быть изготовлены за короткий период времени.
- Он производит детали с предельной точностью и аккуратностью.
- За счет автоматизации снижаются трудозатраты и производственные затраты.
- Его многоосевые операции помогают в разработке деталей со сложной геометрией.
- Он отличается высокой эксплуатационной надежностью, хорошей адаптируемостью и гибкостью.
Преимущества и особенности сверления с ЧПУ
Сверление с ЧПУ используется для выполнения различных операций сверления на заготовке. Это помогает в создании угловых, сферических, глухих, концентрических, сквозных и глубоких отверстий с плоским дном. Он также используется для сверления небольших отверстий. Ниже приведены некоторые преимущества и особенности сверления с ЧПУ.
- Он широко используется в производстве высококачественных пресс-форм.
- С его помощью легко можно пробурить скважину глубиной до 2600 мм и диаметром от 3 до 32 мм.
- Он способен сверлить сложные детали машин в соответствии с вашими потребностями.
- Это требует меньше времени на подготовку по сравнению с ручным бурением.
- Это компьютеризированный станок с числовым программным управлением, производящий детали премиум-класса с предельной точностью.
В чем разница между фрезерованием с ЧПУ и сверлением с ЧПУ?
Оба процесса обработки используются в механическом цехе для разработки нестандартных деталей посредством субтрактивного производства. Некоторые ключевые различия между этими двумя процессами описаны ниже.
Траектория движения операции резки
Одним из основных различий между этими двумя процессорами является их траектория движения для выполнения операций резки. При выполнении операции сверления режущее приспособление перемещается в вертикальном направлении для создания отверстий или удаления материала с заготовки. С другой стороны, фрезерование может выполняться как в вертикальном, так и в горизонтальном направлениях для резки определенных форм, расточки и чистовой обработки поверхности.
Положение заготовки
Позиционирование заготовки относительно режущего инструмента является еще одним существенным различием между фрезерованием с ЧПУ и сверлением с ЧПУ. При сверлении заготовка остается неподвижной, а режущий инструмент перемещается для выполнения операции резания. При выполнении операции фрезерования заготовка свободно перемещается по режущему инструменту, придавая ей желаемую форму.
Машины
Процесс сверления можно легко выполнить с точностью на ручном сверлильном станке, тогда как вручную выполнить фрезерные операции сложно. Почти все фрезерные операции выполняются на станках с ЧПУ для поддержания качества продукции. Обе операции можно выполнять на одном станке с ЧПУ, регулируя рабочие параметры станка. Фрезерование с ЧПУ может выполняться на 3-осевых, 4-осевых или 5-осевых фрезерных станках с ЧПУ для изготовления сложных деталей с высокой точностью и аккуратностью. Он может работать с осями X, Y и Z, что позволяет выполнять фрезерование сложных деталей.
Трансформируемость
Прежде чем покупать какое-либо оборудование или выбирать какую-либо операцию обработки, убедитесь, что она соответствует требованиям вашего процесса обработки. Для выполнения сложного процесса обработки, кроме сверления заготовки, мы рекомендуем использовать фрезерный станок. Фрезерный станок позволяет выполнять следующие задачи:
- Изготовление плоских поверхностей
- Гравировка сложных деталей
- Обработка поверхности
- Резка нестандартных форм
- Вырезание пазов в заготовке
- Разработайте зубья для шестерен.
Удаление чипов
Сверление было выполнено в узком отверстии, поэтому стружка выбрасывалась через канавку сверла. Некоторыми из распространенных типов стружки, образующейся в результате сверления, являются трубчатая стружка, спиральная стружка и чешуйчатая стружка. Непрерывная стружка образуется в процессе фрезерования. Удаление стружки помогает поддерживать высокий стандарт продукта и увеличивает срок службы инструмента.

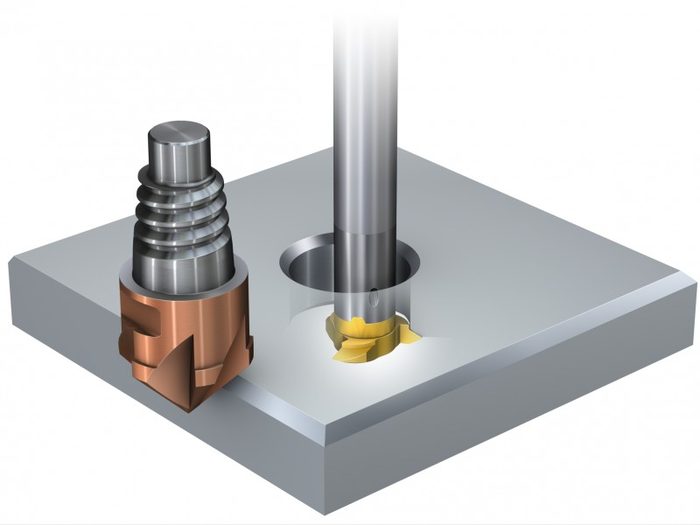

Выбор инструмента для фрезерования с ЧПУ и сверления с ЧПУ
Существует множество режущих инструментов, используемых для выполнения фрезерных и сверлильных операций. Два основных типа инструментов:
- Двухточечный режущий инструмент– Он имеет только две режущие кромки и обычно используется для выполнения операций сверления. В этом инструменте две режущие кромки участвуют в удалении материала с заготовки. Инструмент с более чем двумя режущими кромками также можно использовать для операций сверления.
- Многоточечный режущий инструмент– В этой категории режущих инструментов более двух режущих кромок участвуют в удалении материала с заготовки. Большинство инструментов, используемых для выполнения фрезерных операций, представляют собой многоточечные режущие инструменты, такие как концевые фрезы и фрезы.
Каковы применения фрезерного станка с ЧПУ и сверления с ЧПУ?
Фрезерные
Это одна из наиболее часто выполняемых операций в механическом цехе.
Некоторые из областей применения фрезерных станков с ЧПУ:
- Он широко используется для обработки плоских деталей. Плоские детали легко обрабатываются, и этот процесс можно выполнять на 3-осевом фрезерном станке с ЧПУ.
- Некоторые детали с переменным углом наклона и изогнутые детали со сложной геометрией также могут быть обработаны с помощью 4-осевого фрезерного станка с ЧПУ.
- Он может производить сложные детали для искусственных костей, автомобильной и аэрокосмической продукции.

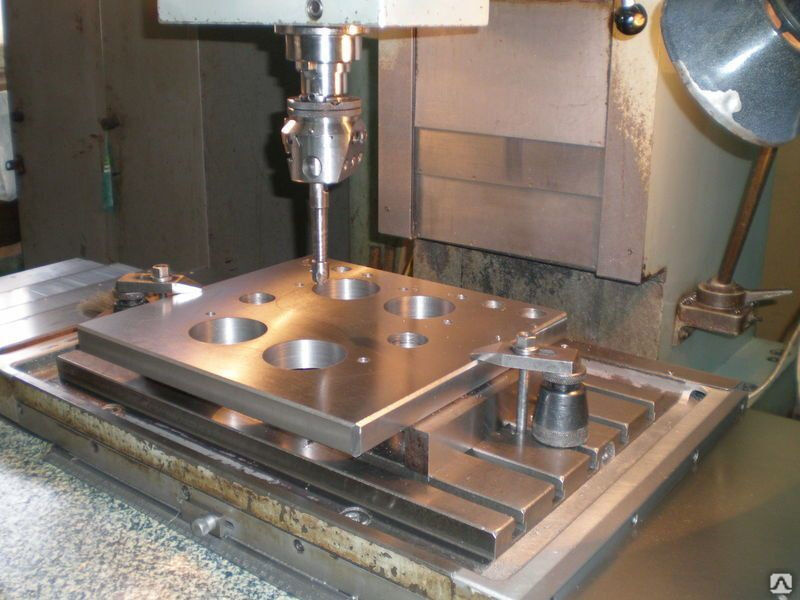

Сверление с ЧПУ
Он выполняется почти в каждом производственном секторе для разработки отверстий, канавок и пазов в материале. Некоторые из применений сверления с ЧПУ:
- Он обычно используется для сверления глубоких отверстий и сверления небольших отверстий в заготовке.
- Он также используется для нарезки крепежных деталей и фитингов.
- Обычно он используется в различных отраслях обрабатывающей промышленности, таких как аэрокосмическая, автомобильная, химическая, электронная, пищевая, текстильная и т. д.
д.Плюсы и минусы фрезерования и сверления с ЧПУ
Плюсы и минусы использования обеих этих операций следующие:
Фрезерные
Плюсы:
- Он обеспечивает гибкость и легкость резки сложных форм.
- Он обеспечивает превосходную повторяемость за счет изготовления нескольких идентичных деталей одной конструкции.
- Поскольку эта машина имеет компьютеризированное числовое управление, она снижает трудозатраты и повышает производительность.
Минусы:
- Фрезерный станок с ЧПУ стоит дорого и имеет тяжелую конструкцию.
- Только высококвалифицированный персонал может работать с этой машиной.
- В случае какой-либо неисправности ремонт машины может стоить больших денег и времени.
Сверление с ЧПУ
Плюсы:
- Он обеспечивает высокую точность и превосходную воспроизводимость.
- Он может сверлить отверстия в сложных конструкциях на высокой скорости с исключительной точностью и повышает производительность.
- Из-за своей легкой конструкции его предпочитают использовать для мелкосерийного производства.
Минусы:
- Его ремонт и обслуживание сложны и затратны.
- Он поставляется с ограниченным режущим движением.
Заключение
После подробного обсуждения различий между фрезерные с ЧПУ и сверление с ЧПУ, теперь вы можете легко выбрать подходящий процесс для требуемого продукта. Мы обнаружили, что фрезерование с ЧПУ немного сложно, и на одном станке можно выполнять множество процессов обработки. С другой стороны, сверление с ЧПУ ограничено своими операциями и обычно используется для сверления отверстий в заготовке. Оба процесса используются для производства высококачественных деталей, отвечающих требованиям каждого конкретного человека.
Если вы ищете CNC-обработка специалист по быстрому прототипированию, малосерийному и массовому производству, тогда DEK должен быть вашим первым выбором. Мы производим высококачественную продукцию на заказ для наших клиентов по всему миру.
ДЕК оснащен современными станками с ЧПУ, которые производят первоклассную, доступную и устойчивую продукцию практически для всех отраслей промышленности. Разместите свой заказ сегодня в отделе механической обработки и производства DEK и получите его у своего порога. Вы также можете связаться с нашей командой для получения технической поддержки.
Должны ли вы приобрести сверлильный станок или фрезерный станок?
Прежде чем инвестировать в сверлильный станок или фрезерный станок, убедитесь, что вы знаете, какой из них лучше всего подходит для ваших бизнес-требований
В чем разница между сверлильным станком и фрезерным станком Сверлильная машина?
- Стандартные сверлильные станки и фрезерно-сверлильные станки
- Фрезерные сверла с любым направлением
- Некоторые сверлильные станки имеют функции фрезерного сверления
Типовые сверлильные станки и фрезерно-сверлильные станки0003
Rong Fu RF-19 (вверху) представляет собой типичный напольный сверлильный станок, очень популярный в небольших мастерских.
RF-45 (ниже) представляет собой настольный фрезерно-сверлильный станок. На первый взгляд они очень похожи – оба имеют вертикально установленный шпиндель для сверления и нарезки.
Принцип работы тот же, вы вставляете режущий инструмент в головку, и как фрезерные сверла, так и сверлильные станки вращают инструмент с переменной скоростью, чтобы срезать материал с заготовки, закрепленной на рабочем столе.
Разница между сверлильным станком и фрезерно-сверлильным станком заключается в том, насколько свободно вы можете изменять направление и угол резания во время работы. Обычно сверлильный станок работает только с одной осью, но фрезерное сверло может резать по осям x, y или z.
Фрезерные сверла, режущие в любом направлении
Большинство сверлильных станков могут перемещать сверлильную головку только вверх и вниз, но не из стороны в сторону или вперед и назад по заготовке. Заготовка для сверления закрепляется под бурильной головкой на неподвижном столе, и сверло опускается, чтобы врезаться в заготовку.
Это очень простое устройство, которое делает сверлильные станки очень экономичным инструментом для быстрого сверления отверстий.
Основное различие между фрезерными станками и сверлильными станками заключается в том, что рабочий стол фрезерного станка может перемещаться оператором, что позволяет ему использовать фрезерный станок для разрезания поверхностей заготовки, а также для сверления в ней.
Фрезерные сверла имеют такие же двигатели, что и сверлильные станки, но головка спроектирована таким образом, чтобы выдерживать боковые и угловые силы, возникающие при торцевом фрезеровании и снятии фасок. Головки сверлильного станка имеют более легкую конструкцию для той же режущей способности, поскольку сверление создает более сбалансированные усилия, чем фрезерование.
Как сверлильные станки, так и сверлильные станки могут позволить вам изменить ориентацию буровой головки, и именно здесь некоторые сверлильные станки могут иметь полезные возможности фрезерования, но они не так универсальны, как настоящий сверлильный станок.
Некоторые сверлильные станки имеют функции фрезерного сверления
Может возникнуть путаница, когда некоторые сверлильные станки могут также выполнять торцевую резку, например, фрезерный сверлильный станок. Ниже показан радиально-сверлильный станок Rong Fu RF-35, который может выполнять торцевое фрезерование, нарезание резьбы и торцевое фрезерование, поскольку его радиальная головка может устанавливаться практически в любом положении.
Это очень удобно, если вы обычно много сверлите, но время от времени вам необходимо выполнять некоторые работы по нарезанию резьбы, полировке или торцовому фрезерованию, но этого недостаточно, чтобы сделать покупку фрезы рентабельной.
Как выбрать сверлильный станок или фрезерный сверлильный станок
- Сверление или фрезерование?
- Размер, скорость, характеристики и емкость
- Точность
- Объем производства
- Добавленная стоимость
Сверление или фрезерование?
Первый вопрос, который нужно задать, это то, сверлите вы или фрезеруете.
Очевидно, что если вы никогда не занимаетесь фрезерованием и не ожидаете, что вам это понадобится, вы можете подумать, что сверлильный станок — это все, что вам нужно. Имейте в виду, что даже если вам иногда нужно выполнить простую фрезеровку, усовершенствованный сверлильный станок с радиальной головкой, такой как RF-35, может удовлетворить ваши потребности.
Бывают случаи, когда фрезерно-сверлильный станок может быть лучшим выбором, даже если все, что вам нужно сделать, это просверлить вертикальные отверстия, и это из-за преимуществ фрезерного сверла в точном зажиме и позиционировании заготовки. Если вы вырезаете пазы или режете материал до определенного размера, единственным практичным выбором будет фрезерное сверло.
Размер, скорость, характеристики и производительность
Поскольку в них используются аналогичные двигатели и типы инструментов, сверлильные станки и фрезерные станки доступны в одинаковом диапазоне размеров и производительности. Они также бывают как автономными, так и настольными.
Для небольших мастерских настольный сверлильный станок или фрезерный станок являются хорошей компактной альтернативой отдельно стоящему станку.
Скорость резания контролируется шестернями или приводными лентами в зависимости от модели, а сверлильные станки и фрезерные станки доступны как с механической, так и без механической подачей вниз. Быстросъемные шпиндели и кнопочное управление скоростью помогают сэкономить время, если у вас большой объем производства.
Мощность фрезерных сверл и сверлильных станков является еще одним важным соображением: вы должны быть уверены, что ваша заготовка подойдет, поэтому проверьте спецификации, чтобы убедиться, что она достаточно велика.
Precision
Как правило, фрезерно-сверлильные станки более точны в позиционном отношении, чем сверлильные станки, потому что рабочий стол предназначен для зажима заготовки, а затем очень точного ее перемещения в трех измерениях. Это позволяет производить повторную обработку заготовки с высокой степенью точности.
Сверлильные станки полагаются на то, что оператор устанавливает заготовку в зажиме точно в нужном месте, чтобы получить точность позиционирования. Даже если оператор использует предварительно настроенный шаблон, это означает, что обычно возникают небольшие ошибки в позиционировании, которые на фрезерно-сверлильном станке легко исправляются путем перемещения рабочего стола, чтобы обеспечить идеальное выравнивание режущего инструмента.
Объем производства
Объем производства является важным фактором с точки зрения затрат и времени. Если вам необходимо выполнить большое количество операций по резке или сверлению, время, затрачиваемое оператором на настройку станка, может быть значительным. И сверлильные станки, и фрезерные станки имеют одинаковые диапазоны мощности и мощности резания, что позволяет выполнять более быструю резку, но имеют разные требования к настройке.
Объекты неправильной формы сложнее точно зажать, чем симметричный материал.
Если у вас большой объем производства и трудно зажимать объекты, может быть лучше использовать фрезерно-сверлильный станок, чем сверлильный станок для сверления вертикальных отверстий, потому что вы можете точно отрегулировать выравнивание зажима, отрегулировав положение рабочего стола.
Возможно, вы обнаружите, что если вам нужно выполнять как фрезерование, так и сверление, лучше иметь и сверлильный станок, и фрезерно-сверлильный станок, чтобы сократить время настройки. Если вам нужно только просверлить отверстия в большом количестве одинаковых симметричных (легко зажимаемых) компонентов, сверлильный станок, вероятно, будет самым быстрым вариантом.
Добавленная стоимость
Фрезерно-сверлильные станки дороже, чем сверлильные станки аналогичного размера, но они более универсальны. Для высокоточной и дорогостоящей работы лучше всего подойдет фрезерное сверло. Для любой работы, требующей высокого качества торцевой и чистовой обработки, фрезерное сверло также является лучшим решением.
Логичным выбором для многократного сверления вертикальных отверстий является сверлильный станок. Фрезерное сверло даст вам более точный и точный результат, но это может не понадобиться в зависимости от требуемых технических допусков.
Если вы посетите любой механический цех, вы обычно найдете больше фрезерных сверл, чем сверлильных станков, просто потому, что они более точны и универсальны, что позволяет выполнять широкий спектр работ по механической обработке. Со временем это компенсирует более высокую стоимость по сравнению со сверлильным станком.
Фрезерно-сверлильный станок или сверлильный станок для любой задачи
В Rong Fu мы производим фрезерно-сверлильные станки и сверлильные станки, подходящие для использования в самых разных областях: от домашних мастерских до небольших механических мастерских и крупных заводских установок. Ознакомьтесь с нашей линейкой фрезерных станков и сверлильных станков и свяжитесь с нами, чтобы обсудить ваши конкретные требования.
OTMT OT2213 1/2 HP Mill Drill Machine
| Марка | ОТМТ |
|---|---|
| Модель № | ОТ2213 |
| Тип | Мини-мельница |
| Размеры | 22,04″Д x 19,68″Ш x 29,13″В |
| Мощность бурения | 0,51 дюйма (13 мм) |
| Мощность торцевого фрезерования | 1,81 дюйма (30 мм) |
| Мощность | 1/2 л. с. |
| Тип машины | Фрезерование |
| Вес нетто | 110 фунтов. |
| Выходная мощность | 1/2 л.с. (350 Вт) |
| Фаза | 1 РН |
| Силовой двигатель | 1/2 л.с. |
| Стойка 65 | Да |
| Диапазон скоростей | 0 – 2500 об/мин |
| Диапазон шпинделя | от -45° до +45° |
| Конус шпинделя | Р8 |
| T-слот | 0,47 дюйма (12 мм) |
| T Размер паза | 0,47 дюйма (12 мм) |
| Размеры стола | 3,5 x 15 дюймов |
| Поездки | Передняя бабка: 7,08 дюйма (180 мм) |
| Перемещение стола вперед и назад | 3,93 дюйма (100 мм) |
| Перемещение стола_справа и слева | 8,66 дюйма (220 мм) |
| Напряжение | 110 В |
| Масса | 150 фунтов. |
