принцип работы и особенности изготовления

Фрезеровочный станок — это устройство для обработки изделий из разных материалов, в частности, из дерева и металла. Оборудование продается в готовом виде, а также его можно сделать самостоятельно.

О том, что для этого необходимо, вы узнаете в материале ниже. Также мы выясним, по какому принципу работает такой агрегат, и что потребуется подготовить при самостоятельной его сборке.

  • Общие понятия и принцип работы
  • Как сделать станок по дереву
    • Конструкция устройства и изготовление
    • Сферы применения
  • Изготовление оборудования для работы по металлу
    • Электропривод
    • Создание лифта для фрезера
    • Крышка для устройства
    • Установка упора

Общие понятия и принцип работы

Под данными станками понимают группу устройств для обработки дерева или металла с помощью фрезы. Сама фреза крепится в шпинделе станка и совершает вращательное движение, а вот прикрепленная к столу заготовка выполняет движение подачи, которое может быть криволинейным или прямолинейным.

Способ управления станком может быть нескольких видов:

  • посредством системы ЧПУ;
  • вручную;
  • в автоматизированном режиме.

Движение подачи в устройстве происходит относительно движения фрезы и заготовки. Вспомогательные движения в станке нужны для подготовки процесса резки. Такие движения связаны с настройкой и наладкой оборудования, а также с его управлением, прикреплением и освобождением заготовки и инструмента. Также должен осуществляться подвод инструмента к поверхностям, которые подвергаются обработке, и отвод.

Станок по дереву и металлу в домашнем хозяйстве — это вещь весьма полезная. Его можно отыскать в продаже, однако стоимость оборудования довольно высока. А чтобы сэкономить свои средства, можно собрать оборудование своими руками, для этого потребуются специальные знания и навыки.

Как сделать станок по дереву

Станки по дереву могут быть применены по-разному как для одной задачи, так и для нескольких сразу. Однако, каким бы профессиональным ни было оборудование, количество приемов обработки будет ограниченным, поскольку в некоторых моделях заготовка неподвижная, а в других она делает вращательно-поступательные движения.

Своими руками фрезерный станок по дереву изготавливается с применением дрели. На стальной профиль прикрепите шпиндель электродрели с зажатой заготовкой. На противоположной стороне установите движущийся зажим или же бобину. Обработка осуществляется с применением резцов, удерживаемых вручную. Так вы сможете сделать простые детали круглой формы.

Конструкция устройства и изготовление

Станок фрезерный по дереву обрабатывает заготовку, которая подается на фрезер с требуемой траекторией или же жестко прикрепляется. Фрезер по своей конструкции напоминает сверло: это

режущий металлический инструмент цилиндрической формы. Однако, в отличие от сверла, он со всех сторон оснащен режущими кромками.

Это позволяет обрабатывать дерево сразу в нескольких плоскостях. Управление фрезером бывает трех видов:

  • автоматическим;
  • полуавтоматическим;
  • ручным.

Фрезеровочный станок включает в себя такие составляющие:

  • столешницу;
  • упор параллельный;
  • пылесос, удаляющий стружку;
  • шпиндель;
  • станину;
  • салазку подающую.

Для изготовления агрегата по дереву потребуются довольно простые и недорогие материалы, в частности:

  • листы ДСП;
  • фанера ламинированная.

Размер стола для работы будет зависеть непосредственно от количества способного пространства в мастерской. Процесс выглядит так:

  • берем лист фанеры и делим его согласно чертежу циркулярной пилой;
  • станина и столешница — это неразъемные конструкции, их следует делать в первую очередь. Основным режущим инструментом будет ручной фрезер, он может быть использован, даже если в нем сломан направляющий упор;
  • ручной фрезер нужно прикрепить строго перпендикулярно столешнице;
  • фрезерный лист делается с помощью штатного устройства;
  • дополнительно могут потребоваться самодельные приспособления, которые помогут сократить время и усилия по смене угла наклона и глубины;
  • делаем параллельный упор, который поможет направить деталь к режущей кромке строго согласно заданному углу.

Сферы применения

Такое простое и недорогое в отношении затрат устройство в основном применяется в небольших мебельных мастерских. Посредством такого станка выполняются такие операции:

  • вынимаются пазы;
  • снимается четверть;
  • делается сверление;
  • создается глубина и углубления нужной формы.

Например, для установки мебельной фурнитуры углубление должно иметь точную форму и глубину. Фрезерование позволяет достичь определенных параметров оперативно и легко, что очень важно при массовом производстве. Самым удобным и распространенным является плоскошлифовальный станок, который тоже можно сделать самостоятельно и сэкономить средства на оборудование своей мастерской на дому.

Изготовление оборудования для работы по металлу

Ручной настольный станок с ЧПУ используется для обработки металла и может быть применен даже для домашних нужд. Работа по изготовлению не будет для профессионала сложной.

Вам будут нужны для работы:

  • электрический двигатель с определенным уровнем мощности;
  • стол;
  • направляющая.

Электропривод

Если вы планируете самостоятельно сделать не слишком сложный переносной или настольный ручной малогабаритный станок по металлу с ЧПУ, то приводу потребуется уделить особое внимание

Ключевым показателем является его уровень мощности. Как правильно, самодельные приборы преимущественно выполняют неглубокую выборку заготовок на основе металла.

Для работы может подойти мотор отечественного производства мощностью порядка 500 Ватт. Но агрегат на его основе с ЧПУ периодически может глохнуть и не будет оправдан с точки вложенных в него денег и времени.

Оптимальным вариантом считается ручной малогабаритный прибор с двигателем порядка 1100 Ватт. При наличии привода мощностью 1−2 киловатт можно применять любой тип фрезы. Металлические заготовку будут изготавливаться в обычном режиме.

Для самодельного фрезера по металлу с ЧПУ может подойти как стационарный электрический мотор, так и тот, что ранее применялся в ручных электрических инструментах, например:

  • в ручном фрезере;
  • в болгарке;
  • в дрели.

Также при создании такого станка немаловажным фактором является количество оборотов. Чем больше этот показатель, тем чище и равномернее будет выполненный рез. Если используемый двигатель рассчитан на работу в сети на 220 В, то проблем с работой не будет.

Если ваш станок будет оснащен трехфазным асинхронным двигателем, то подключение будет происходить с ориентировкой на особую схему. Она имеет алгоритм подключение по типу «звезда-треугольник». Благодаря ей мотор будет плавно запускаться и выдавать максимально возможную мощность.

Учтите и то, что если трехфазный двигатель будет подключен к однофазной сети, то он потеряет до половины своего КПД

Создание лифта для фрезера

Регулировочный лифт для самодельного станка может быть собран на основе простых толстых фанерных листов. Конструкция должна быть целиком прикреплена к крышке рабочего стола, а вот сам станок не нужно оснащать ремнями или шкивами.

Насаживать фрезу на настольный станок по металлу нужно непосредственно на подвижный вал двигателя. Привод должен быть способен вращаться на высоких оборотах. Для сборки лифта потребуются следующие детали:

  • каретка;
  • корпус;
  • фиксирующий винт;
  • полозья скользящие;
  • ось резьбовая.

Когда ось будет двигаться, каретка с мотором будет двигаться по ее направлению вверх или вниз. Полозья нужны для выполнения работы направляющих ограничителей. Фиксирующим винтом каретку прикрепляют, чтобы надежно и неподвижно ее зафиксировать, когда она будет выставлена по определенной высоте.

Конструкцию будет удерживать несущий корпус, его крепления будут находиться на нижней крышке верстака. Во время работы внимательно следите, чтобы двигатель и каретка, находясь в корпусе, не шатались. Вследствие шатания выборка металла может быть неровной.

Чтобы работа была максимально удобной, лифт рекомендуется оснастить шестернями. А поворотный вертикальный рычаг можно поставить не с верхнего края, а сбоку.

Крышка для устройства

  1. Материалом для крышки устройства может быть фанера с толщиной в 19 миллиметров. Длина такой крышки должна составлять 0,6 м, а ширина — 0, 5 м. А чтобы фрезерный станок по металлу работал лучше, нужно, чтобы стол был максимально прочным.
  2. С этой целью сделайте облицовку на 2 мм на основе текстолита. Для этого вырежьте лист такого же размера, как первый на основе фанеры.
  3. Помните, что во время вырезания крышки и облицовки к указанным размерам прибавляются припуски на 2,5 см. Для этого наносим клей тонким слоем на поверхность из текстолита и поверх фанерной крышки. От края фанеры отступаем на 0,3 см и приклеиваем текстолит. Когда поверхности будут присоединены, то пройдитесь по ним резиновым валиком.
  4. Данную оснастку и заготовку ставим на отрезной станок либо на циркуляционную пилу, чтобы край фанерного листа при этом плотно прижался к упору.
  5. Затем от края упора отступаем на 6 мм и отпиливаем фанеру и текстолитовую облицовку с помощью одного лезвия. Далее заготовку переворачиваем и также поступаем с противоположной стороны.
  6. Обработанные края передвигаем до самого упора и обрезаем так, чтобы плита имела нужную форму. Из листа фанеры вырезаем боковые и продольные накладки с ориентировкой на строго фиксированные размеры.
  7. Продольная накладка по ширине равна 0,4 см при условии длины в 70 см. А боковая накладка будет иметь ширину в 0,6 см при длине в 60 см соответственно.

Теперь делаем вспомогательные детали, чтобы ровно приклеить кромочные накладки. Все выполняется в следующей последовательности:

  • возьмите четыре фанерных куска размерами 10 на 10 см;
  • в каждом из них вырезаем пазы 5 на 5 см;
  • закрепите их струбцинами по всем углам готовой крышки;
  • клеем прикрепите накладки и зафиксируйте струбцинами.

Установка упора

  1. Оснастку и накладки нужно прижать к готовой вспомогательной детали, затем их следует приклеить к верхней кромке крышки. Через сделанные заранее пазы посмотрите, правильно ли по углам произошла стыковка накладок.
  2. Затем установите дисковую фрезу на 19 мм на отрезное настольное устройство. Посредством деревянной накладки высотой в 25 см присоедините упор.
  3. Фрезу и упор нужно ставить так, чтобы можно было выбирать шпунты, которые будут помещены в кромочные накладки. Настройки должны быть выполнены почти идеально. Для тренировки можно применять старые обрезки.
  4. Крышка плотно прижимается к упору стороной, изначально покрытой текстолитом. Затем выберите все шпунты в кромочных накладках, размещенных по бокам.
  5. Фрезеровочный станок по металлу, а также оснастка потребуются для того, чтобы помочь установке профиля из металла. Для этого в отрезке, независимо от его размера, выпилите шпунт посредством дисковой фрезы.
  6. Затем убедитесь, чтобы ползунок проходил до углового упора. Если при нормальном люфте он будет легко двигаться, то в крышке выпилите паз такого же размера и поставьте его фанерой вверх.

Итак, мы рассмотрели, что представляют собой фрезеровальные станки для обработки металла или дерева, а также принцип их работы. Теперь вы можете выполнить их сборку в домашних условиях.

разновидности оборудования, как правильно подобрать ручной аппарат для дома

Универсальный в использовании фрезерный станок по дереву позволит существенно упростить обработку пиломатериалов, позволяя с легкостью копировать детали, наносить на их поверхность рисунки, узоры и надписи, выполняя сквозные отверстия. Использование этого оборудования не представляет особой сложности, что позволяет работать с ними обычным домовладельцам, которые никогда ранее не занимались обработкой пиломатериалов.

Описание и назначение станков

Фрезерные устройства предназначаются для работы с металлом, деревом и пластиком, позволяя выполнять отверстия и углубления любой конфигурации. С помощью переносных ручных фрезеров можно с легкостью проводить обработку древесины, делая оригинальные узоры и выполняя различные резные элементы.

В бытовых целях обычно используется ручной переносной инструмент, который отличается простотой конструкции, позволяя качественно обрабатывать древесину. А вот стационарные устройства применяются преимущественно на фабриках и заводах, где налажено массовое производство металлических и деревянных изделий.

С помощью ручных фрезеровальных устройств можно выполнять следующие работы:

  • Копировать деревянные и пластиковые детали.
  • На пластиковую и деревянную поверхность наносить узоры и рисунки.
  • Выполнять сложные по своей форме детали.
  • Обрабатывать кромки и торцы любой конфигурации.
  • Высверливать сквозные отверстия.
  • Выполнять выемки и пазы произвольной формы.

В продаже можно найти универсальное оборудование, позволяющее выполнять весь спектр работ с деревом и пластиком, так и узкоспециализированные фрезеры, которые могут осуществлять лишь обработку древесины, вырезать узоры или выполнять отверстия и выемки. Выбирая ту или иную модель, необходимо учитывать выполняемые работы и назначение конкретного станка с его функциональными возможностями.

Разновидности фрезеров и их использование

Изначально такое оборудование разрабатывалось лишь для обработки древесины. Однако современные фрезеры могут работать с искусственным камнем, оргстеклом, цветными металлами, пластиком, различными композитами. Основной сферой использования подобных устройств является изготовление мебели, выполнение столярных работ и копирование различных декоративных деревянных изделий.

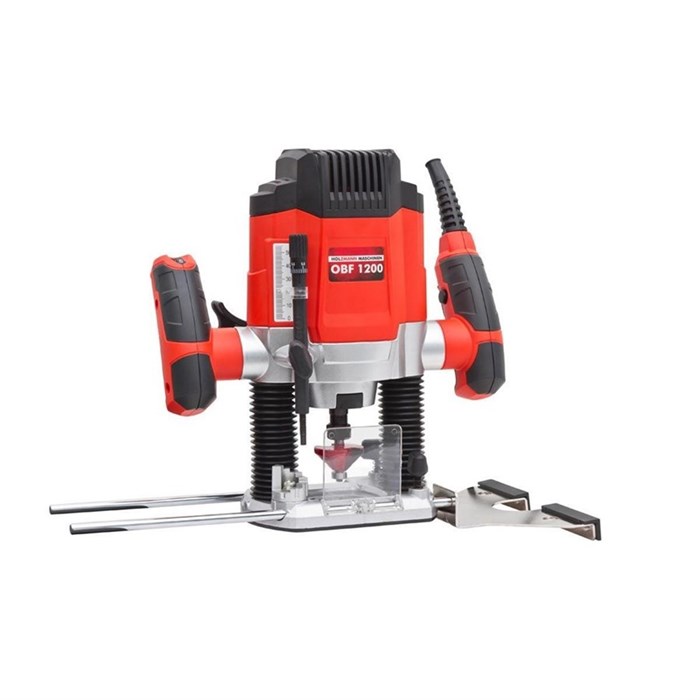

Вертикальные погружные модели

Способны выполнять основные фрезеровочные операции, в том числе снятие фаски, закругление, создание отверстий и пазов, фрезерование замкнутых контуров. Такое оборудование отличается универсальностью в использовании, что позволяет применять его в производственных цехах и в домашних мастерских.

Кромочные триммеры

Основное назначение фрезеров этого типа — это вырезание неглубоких выемок, снятие фаски и изготовление канавок. Такое оборудование способно выполнять аккуратную обработку деталей, которые покрыты ламинатом или шпоном. Для бытового использования кромочные триммеры приобретать не рекомендуется, так как они относятся к категории узкоспециализированного оборудования.

Ротационные установки

Используются для выполнения отверстий различного диаметра в пластике, гипсокартоне, керамической плитке и дереве. А также такие установки способны обрабатывать кромки, что позволяет использовать их при выполнении различного рода столярных работ. Работа на фрезерном станке по дереву не будет представлять особой сложности, поэтому ротационные установки станут отличным выбором для бытового использования.

Ламельные аппараты

Узкоспециализированный тип техники, которая применяется исключительно для выполнения аккуратных и глубоких пазов.

Выбор того или иного типа фрезерованного оборудования будет в первую очередь зависеть от выполняемых работ на приобретенном станке. Универсальными и востребованными в домашней мастерской считаются погружные фрезеры, которые могут использоваться для работы с деревом, пластиком и металлом.

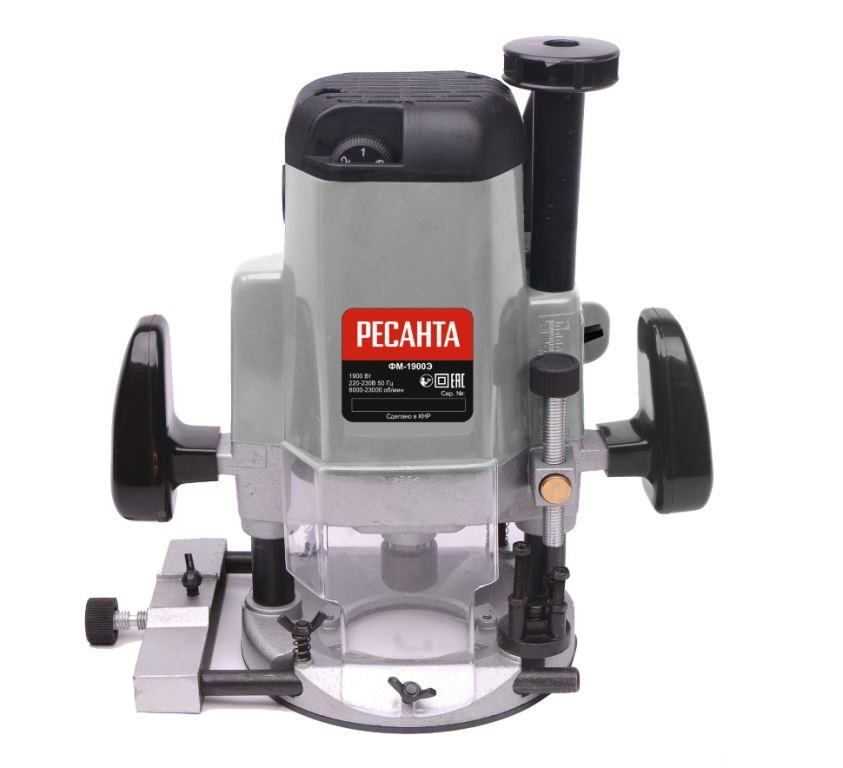

Устройство ручного вертикального фрезера

Одним из преимуществ оборудования этого типа является его простота конструкции. Установленная оснастка крепится к валу электродвигателя, что позволяет крутящий момент передавать без ремней и шестерней. Фрезерный инструмент по дереву позволяет быстро набирать обороты, а сама техника отличается надежностью и долговечностью.

Корпус фрезера, который часто называют головой, может перемещаться по направляющим штангам вверх и вниз. Штанги жёстко закрепляются на опорной платформе, что позволяет гарантировать точность и качество выполненной обработки древесины.

Фреза на валу двигателя закрепляется с помощью цангового зажима. Можно с легкостью выполнять смену фрез, что и обеспечивает универсальность использования такого оборудования. Отдельные модели позволяют осуществлять движение головной части в различных плоскостях, что положительно сказывается на функциональных возможностях конкретного устройства.

Правильный выбор оборудования

Сегодня в специализированных магазинах электротехники можно найти различные фрезеровальные аппараты по дереву, которые могут существенно отличаться своей функциональностью и стоимостью. При таком многообразии выбора покупателю сложно сделать хороший выбор, приобретя такую модель оборудования, которое будет полностью соответствовать его требованиям.

Имеющиеся показатели мощности

Показатели мощности инструмента напрямую будут зависеть от характеристик электродвигателя. Чем больше показатель мощности агрегата, тем выше максимально допустимая длина и диаметр используемой фрезы. А также от этой характеристики будет зависеть время непрерывной работы агрегата без его выключения на охлаждение.

Принято выделять три типа оборудования в зависимости от его мощности:

  • Легкие имеют мощность — до 750 Вт.
  • Средние установки развивают — 750−1,500 Вт.
  • Тяжёлые фрезеры имеют мощность — до 2300 Вт.

Для бытового использования нужно подбирать инструмент, мощность которого составляет приблизительно 1500 Ватт. Такой фрезер справится с любыми задачами, в том числе с обработкой твердой древесины, снятием фаски и обработкой кромок.

Скорость вращения шпинделя

От показателя скорости вращения шпинделя будет зависеть качество обработки поверхностей. У моделей среднего уровня частота вращения фрезы обычно находится в диапазоне 20−30 тысяч оборотов. Профессиональные модели имеют показатель скорости вращения шпинделя на уровне 35−40 тысяч оборотов в минуту. А вот медленные и недорогие китайские фрезы обычно развивают не больше 15−20 тысяч оборотов головки.

Качественные модели фрезеров Интерскол будут иметь не только высокую скорость оборотов шпинделя, но и возможность регулировки вращения, в том числе ступенчатого и плавного изменения мощности. Наличие такой регулировки позволяет подобрать оптимальный режим работы, который будет соответствовать плотности обрабатываемой древесины и диаметру выполняемых отверстий.

Рабочий ход фрезы

Показатели рабочего хода фрезы определяют максимальную глубину обработки деревянных деталей. Это один из важнейших параметров, в зависимости от которого и следует выбирать ту или иную модель оборудования. У легких бытовых фрезерованных машин рабочий ход фрезы обычно не превышает 50 миллиметров. А мощные профессиональные фрезерные станки Макита способны осуществлять работу на глубину в 80−100 миллиметров.

Дополнительные функции

Многие бытовые и профессиональные брошюровальные станки по дереву имеют различные дополнительные функции, которые расширяют возможности по использованию такого оборудования. При выборе станков необходимо изучить все возможности конкретной модели, что позволит приобрести универсальный в использовании фрезер, позволяющий выполнять различные работы с деревянными заготовками.

Плавный пуск. Эта функция характерная для мощных профессиональных моделей Бош, в которых двигатель способен плавно набирать обороты, что исключает сильный рывок пилы и оснастки в начале обработки древесины.

Константная электроника. Наличие этой опции позволяет поддерживать постоянным показатель скорости вращения инструмента, при увеличении плотности обрабатываемой древесины. Электроника оценивает скорость вращения фрезы и при необходимости повышает мощность, поддерживая этот показатель на постоянном уровне.

Защита от непреднамеренного запуска. Многие бытовые и профессиональные модели bosch имеют специальную защиту от непреднамеренного запуска, что позволяет сделать работу с таким оборудованием полностью безопасным. На корпусе устройства имеется небольшая дополнительная кнопка, которая отвечает за запуск фрезера в работу.

Защита от перегрузок. Именно перегрузки и увеличение температуры обмоток электродвигателя приводит к различного рода поломкам этого оборудования. Встроенная автоматика следит за температурой привода и при необходимости полностью отключает электроснабжение фрезера, что позволяет охладить перегревшуюся силовую часть.

Выбор дополнительных приспособлений

В специализированных магазинах можно приобрести различные вспомогательные приспособления, которые упрощают работу с деревообрабатывающим станками, позволяя расширить их функциональные возможности. Наиболее востребованными являются следующие вспомогательные приспособления:

  • Патрубок для пылесоса. В процессе работы может образовываться большое количество стружки, удалить которую проще всего, подключая к станку через соответствующий патрубок бытовой или строительный пылесос.
  • Линейка-циркуль позволяет осуществлять фрезерование заготовок по радиальным линиям. Использование такого дополнительного приспособления упрощает выполнение закругленных столешниц и других изделий, которые имеют идеально выверенный правильный радиус и окружность.
  • Копировальная втулка-насадка используется для фрезерования деревянных изделий по сложной траектории. Используемую втулку следует подбирать под диаметр фрезы, фиксируя ее быстрозажимным механизмом.

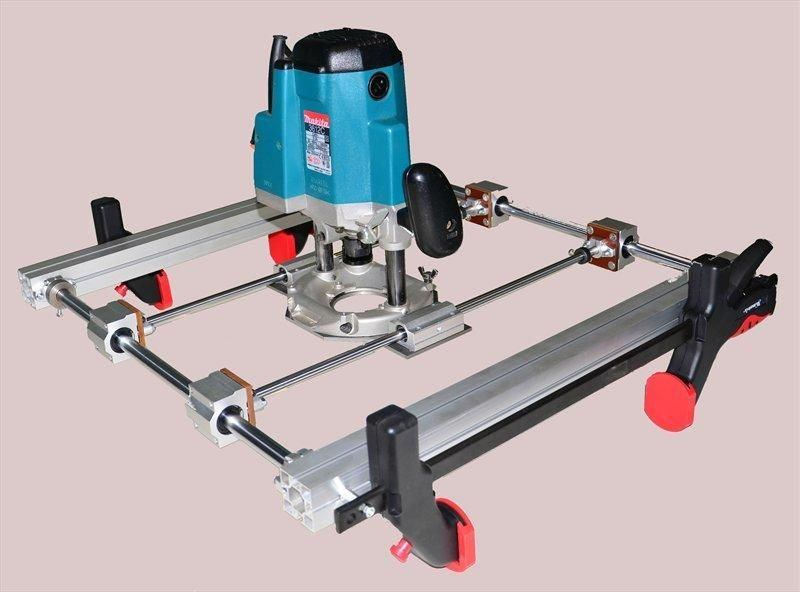

  • Направляющие шины упрощают фрезерование по прямым линиям. Такая направляющая шина закругляется к заготовке струбцинами, позволяя гарантировать идеально ровную обработку поверхности.
  • Боковой упор упрощает выполнение фрезерования параллельно краям заготовки. Такой параллельный боковой упор обеспечивает жесткость станку, при его механическом перемещении вдоль обрабатываемой линии.

Выбирая различные вспомогательные и дополнительные приспособления, необходимо учитывать их способ крепления к заготовке и фрезеровальному станку. Предпочтение следует отдавать универсальным аксессуарам, которые могут с легкостью крепиться на оборудование от различных производителей.

Фрезеровальные станки по дереву — это недорогое и универсальное в использовании оборудование, которое позволяет осуществлять качественную обработку заготовок. Необходимо лишь правильно подобрать ручные фрезерные станки по дереву для дома, которые будет иметь соответствующий тип, мощность и эксплуатационные характеристики, полностью соответствующие выполняемой на этом оборудовании работе.
