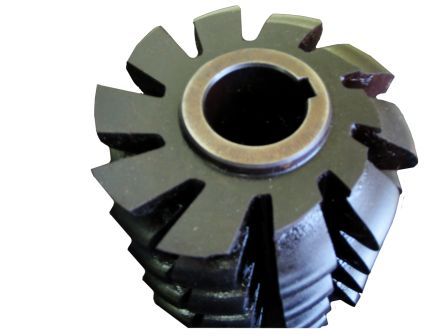

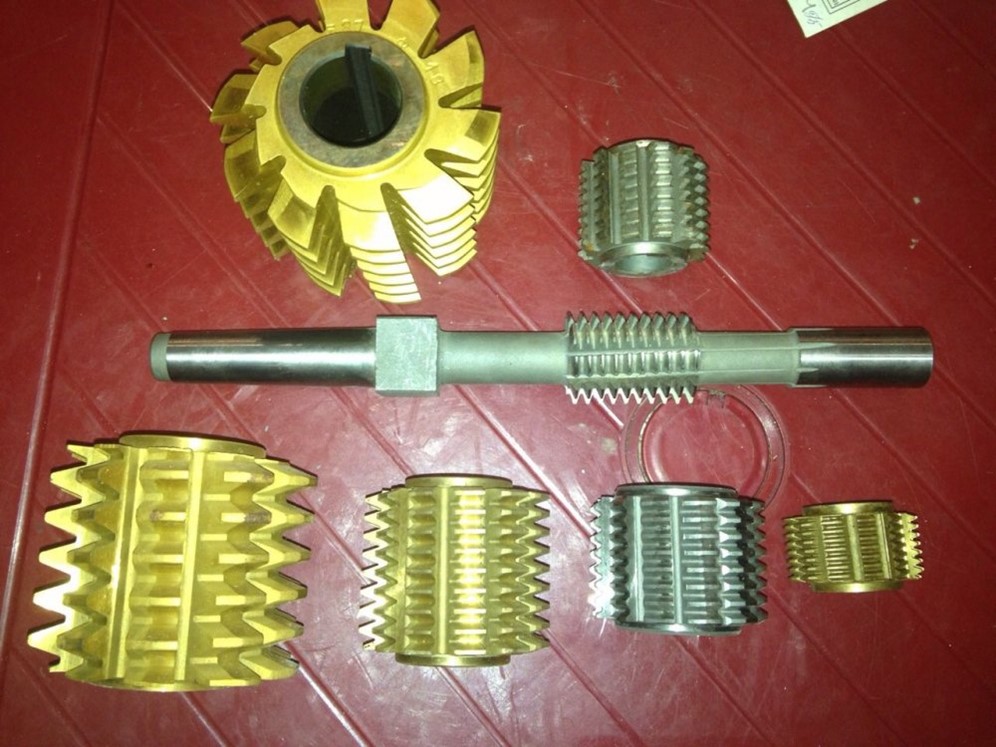

Фрезы червячные для звездочек

Фреза применяется для нарезания зубьев звездочек к однорядным и многорядным приводным роликовым и втулочным цепям.

Фрезы изготовливают правыми однозаходными. Направление винтовой канавки-левое. Класс точности B. C (шлифованный профиль), D (нешлифованный профиль). В двух исполнениях: без смещения центров дуг впадин и со смещением центров дуг впадин.

Фреза червячная для нарезания зубьев звездочек к приводным роликовым и втулочным цепям ГОСТ 15127-83

Исполнение 1 — без смещения центров дуг впадин;

Исполнение 2 — со смещением центров дуг впадин.

Исполнение 1	Исполнение 2	Шаг и диаметр ролика (втулки)
2523-0031	2523-0131	Фреза червячная t=6,35 D=3,3
2523-0032	2523-0132	Фреза червячная t=8 D=5
2523-0033	2523-0133	Фреза червячная t=9,525 D=5
2523-0034	2523-0134	Фреза червячная t=9,525 D=5,08
2523-0035	2523-0135	Фреза червячная t=9,525 D=6
2523-0036	2523-0136	Фреза червячная t=9,525 D=6,35
2523-0037	2623-0137	Фреза червячная t=12,7 D=7,75
2523-0038	2523-0138	Фреза червячная t=12,7 D=8,51
2523-0039	2523-0139	Фреза червячная t=15,875 D=10,16
2523-0041	2523-0141	Фреза червячная t=19,05 D=11,91
2523-0042	2523-0142	Фреза червячная t=19,05 D=12,07
2523-0043	2523-0143	Фреза червячная t=25,4 D=15,88
2523-0044	2523-0144	Фреза червячная t=31,75 D=19,05

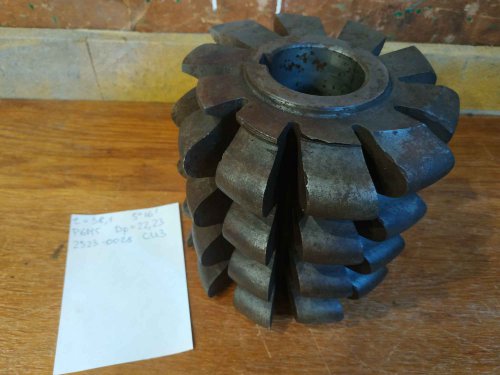

2523-0045	2523-0145	Фреза червячная t=38,1 D=22,23
2523-0046	2523-0146	Фреза червячная t=38,1 D=25,4
2523-0047	2523-0147	Фреза червячная t=44,45 D=25,4
2523-0048	2523-0148	Фреза червячная t=44,45 D=27,94

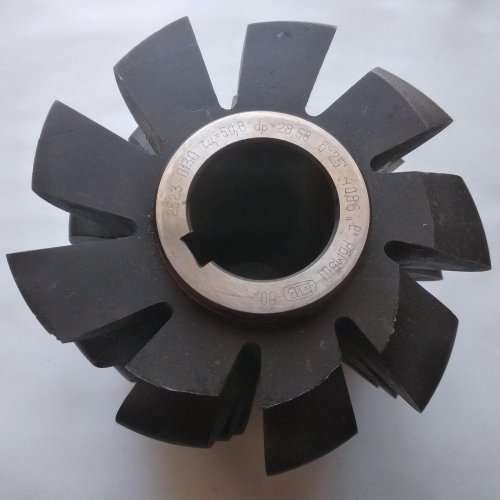

2523-0049	2523-0149	Фреза червячная t=50,8 D=28,58
2523-0051	2523-0151	Фреза червячная t=50,8 D=29,21
2523-0052	2523-0152	Фреза червячная t=63,5 D=39,68
2523-0053	2523-0153	Фреза червячная t=76,2 D=47,63

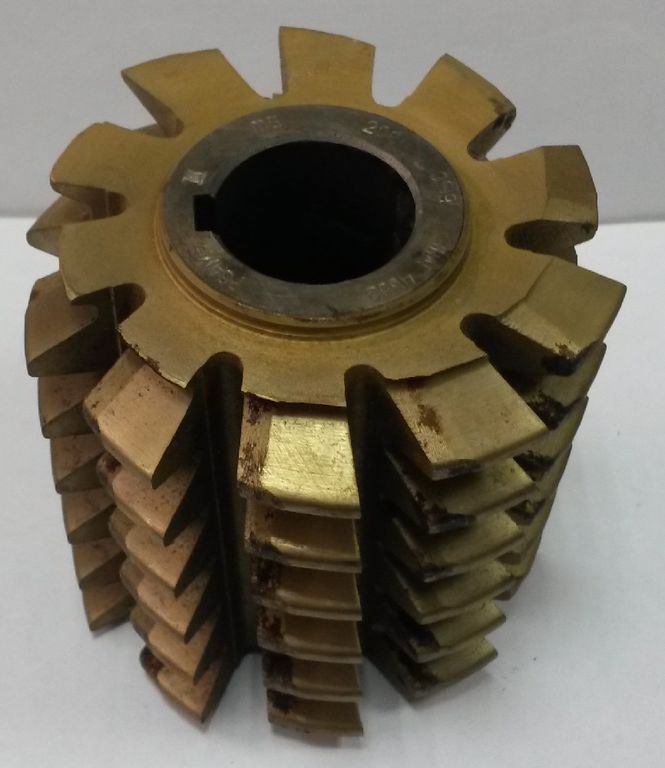

Фреза червячная для звездочек

Похожие товары:Фреза червячная цельная для нарезания зубьев звездочек ГОСТ 15127-83. Фреза червячная для шлицевых валов с прямобочным профилем ГОСТ 8027-86.Фреза червячная чистовая однозаходная для цилиндрических зубчатых колес ГОСТ 9324-80.Фреза червячная чистовая для шлицевых валов с эвольвентным профилем ГОСТ 6637-80.

Фрезы червячные для нарезания зубьев звездочек ГОСТ 15127 (Материал

Фрезы червячные для нарезания зубьев звездочек ГОСТ 15127 (Материал – Р6М5), цены и характеристики — РИНКОМ

Главная

Инструменты

Фрезы по металлу

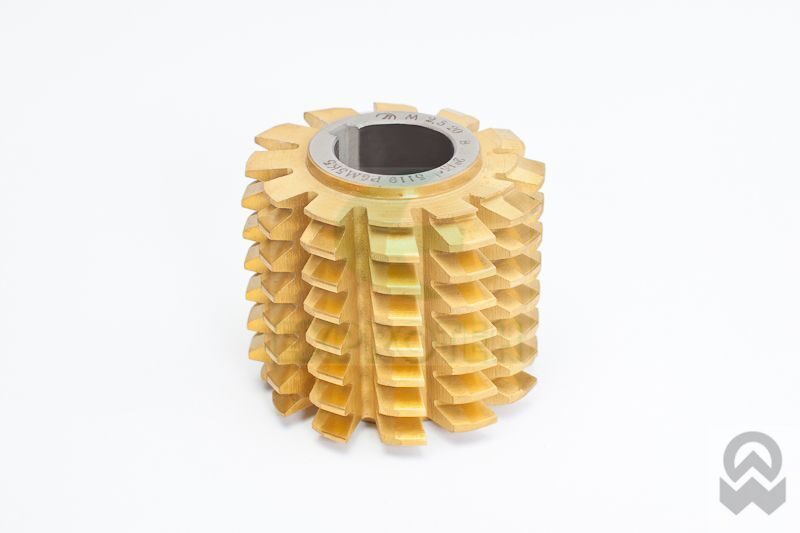

Фреза червячная

Фрезы червячные для нарезания зубьев звездочек ГОСТ 15127

Р6М5 Р6М5

По диаметру

По диаметру
По наименованию
По цене
По размеру скидки

Подбор по параметрам

Сбросить все параметры

Материал: Р6М5

Фреза червячная для з/з t=6,35 D=3,3 2523-0031, 2523-0131 67854	13 874 ₽	4 в наличии
Фреза червячная для з/з t=8 D=5 2523-0031, 2523-0131 67850	11 952 ₽	6 в наличии
Фреза червячная для з/з t=9,525 D=6 2523-0035, 2523-0135 67847	13 074 ₽	7 в наличии
Фреза червячная для з/з t=9,525 D=5,08 2523-0034, 2523-0134 67848	13 074 ₽	4 в наличии
Фреза червячная для з/з t=9,525 D=5 2523-0033, 2523-0133 67849	13 074 ₽	4 в наличии
Фреза червячная для з/з t=9,525 D=6,35 2523-0036, 2523-0136 67846	13 733 ₽	8 в наличии
Фреза червячная для з/з t=12,7 D=8,51 2523-0038, 2523-0138 67844	15 417 ₽	10 в наличии
Фреза червячная для з/з t=12,7 D=7,75 2523-0037, 2523-0137 67845	15 417 ₽	9 в наличии
Фреза червячная для з/з t=15,875 D=10,16 2523-0039, 2523-0139 67843	17 900 ₽	9 в наличии
Фреза червячная для з/з t=19,05 D=12,07 2523-0042, 2523-0142 67841	20 886 ₽	17 в наличии
Фреза червячная для з/з t=19,05 D=11,91 2523-0041, 2523-0141 67842	20 886 ₽	15 в наличии
Фреза червячная для з/з t=25,4 D=15,88 2523-0043, 2523-0143 67840	34 787 ₽	18 в наличии
Фреза червячная для з/з t=31,75 D=19,05 2523-0044, 2523-0144 67839	56 528 ₽	8 в наличии
Фреза червячная для з/з t=38,1 D=22,23 2523-0045, 2523-0145 67838	79 406 ₽	4 в наличии
Фреза червячная для з/з t=38,1 D=25,4 2523-0046, 2523-0146 67856	79 406 ₽	10 в наличии
Фреза червячная для з/з t=44,45 D=25,4 2523-0047, 2523-0147 67855	84 861 ₽	9 в наличии
Фреза червячная для з/з t=44,45 D=27,95 2523-0048, 2523-0148 67857	81 915 ₽	10 в наличии
Фреза червячная для з/з t=50,8 D=29,21 2523-0051, 2523-0151 67858	95 240 ₽	10 в наличии
Фреза червячная для з/з t=50,8 D=28,58 2523-0049, 2523-0149 67851	115 341 ₽	10 в наличии
Фреза червячная для з/з t=63,5 D=39,68 2523-0052, 2523-0152 67852	279 368 ₽	1 в наличии
Фреза червячная для з/з t=76,2 D=47,63 2523-0053, 2523-0153 67853	310 666 ₽	Нет в наличии

Как купить?

Доставка и оплата

Статьи по теме

Доставка инструмента Фрезы червячные для нарезания зубьев звездочек ГОСТ 15127

Заказанный в нашей компании инструмент доставляется практически в любой город России с помощью транспортных компаний. Подробнее о доставке.

Оплата возможна через:

Оплата картой

Оплата по счету

Оплата по QR-коду

Зубодолбление

Фрезы со сменными пластинами

Фрезерование уступов и пазов

Износ и стойкость фрез

Подбор пилок для электролобзиков

Как выбрать кулачки для токарного патрона?

Нарезка резьбы на трубах: основные инструменты

Классификация калибров для контроля деталей: особенности измерительного инструмента и ГОСТы

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

Фрезы червячные цельные для нарезания зубьев звездочек к приводным роликовым и втулочным цепям ГОСТ 15127-83 | Гамма-Про

В нашей компании Вы можете заказать поставку либо изготовление, а также, при наличии на складе, приобрести Фрезы червячные цельные для нарезания зубьев звездочек к приводным роликовым и втулочным цепям ГОСТ 15127-83:

Фрезы червячные цельные для нарезания зубьев звездочек к приводным роликовым и втулочным цепям ГОСТ 15127-83
Фрезы исполнения 1 — без смещения центров дуг впадин, Фрезы исполнения 2 — со смещением центров дуг впадин

		Параметры цепи
Обозначение для исполнений		Шаг	Диаметр ролика (втулки)					не менее	Число стружечных канавок
1	2
2523-0031	2523-0131	6,350	3,30	56	22	33	45	4	12
2523-0032	2523-0132	8,000	5,00	63	27	40	50
2523-0033	2523-0133	9,525		71			56
2523-0034	2523-0134		5,08
2523-0035	2523-0135		6,00
2523-0036	2523-0136		6,35
2523-0037	2623-0137	12,700	7,75	80	32	50	71		10
2523-0038	2523-0138		8,51
2523-0039	2523-0139	15,875	10,16	90			80
2523-0041	2523-0141	19,050	11,91	100			100
2523-0042	2523-0142		12,07
2523-0043	2523-0143	25,400	15,88	112	40	60	112
2523-0044	2523-0144	31,750	19,05	125			132	5	9
2523-0045	2523-0145	38,100	22,23	140			150
2523-0046	2523-0146		25,40
2523-0047	2523-0147	44,450		160	50	75	180
2523-0048	2523-0148		27,94	170
2523-0049	2523-0149	50,800	28,58				200
2523-0051	2523-0151		29,21
2523-0052	2523-0152	63,500	39,68	190		85	224
2523-0053	2523-0153	76,200	47,63	236	60	100	280	6	8

Фрезы червячные для нарезания зубьев звездочек к приводным роликовым и втулочным цепям ГОСТ 15127-83

Выберите категорию:

Все Алмазный инструмент » Круг алмазный шлифовальный плоский прямого профиля формы 1А1 » Круг алмазный шлифовальный плоский с двухсторонним коническим профилем формы 1ЕЕ1 и 14ЕЕ1 » Круг алмазный шлифовальный плоский с выточкой формы 6А2 » Круг алмазный шлифовальный чашечный конический формы 12А2 с углом 45* и 11V9 70* » Алмазный карандаш » Наконечник Роквелла » Головка алмазная » Диски реликтовые, державки ДО-40, ДО-75 » Алмазный выглаживатель Гребёнки, резьбонакатные головки, ролики, плашки » Головки резьбонакатные ГОСТ 9539-72 » Ролики резьбонакатные ВНГН ГОСТ 9539-72 » Гребенки резьбонарезные плоские для метрической резьбы ГОСТ 2287-88 » Гребенки резьбонарезные для трубной резьбы » Плашки плоские резьбонакатные ГОСТ2248 Зенкера, зенковки » Зенкера с коническим хвостовиком » Зенковки с коническим хвостовиком ГОСТ 14953-80 Долбяки зуборезные » Долбяк дисковый прямозубый ГОСТ 9323-79 » Долбяк хвостовой прямозубый ГОСТ 9323-79 » Долбяк чашечный чистовой ГОСТ 9323-79 Измерительный инструмент » Головки измерительные » Индикаторы » Линейки » Микрометры » Нутромеры микрометрические » Нутромеры ГОСТ 868-82 » Наборы концевых мер длины » Призмы многогранные ПМ » Приборы » Стойки и штативы » Скобы рычажные » Штангенциркули (штангенциркули механические (ШЦ) ГОСТ 166-89, штангенциркули цифровые (ШЦЦ) ГОСТ 1 » Штангенглубиномер » Штангенрейсмас » Штангензубомер » Шаблоны измерительные »» Набор резьбовых шаблонов » Уровни Калибры » Калибр кольцо G, K, Rc » Калибр пробка резьбовая трубная G » Калибр пробка резьбовая K, Rc Метчики » Метчики машинно-ручные ГОСТ 3266-81 » Метчики ЛЕВЫЕ машинно-ручные, ручные ГОСТ 3266-81 » Метчики для конической дюймовой резьбы машинно-ручные (К) ГОСТ 6227-80 » Метчики для трубной цилиндрической резьбы ручные (G) ОСТ 2И 50-1-92 » Метчики для трубной цилиндрической резьбы машинно-ручные (G) ГОСТ 3266-81 » Метчики для трубной конической резьбы машинно-ручные (Rс) ГОСТ6227-80 » Метчики гаечные ГОСТ 1604-71 » Метчики для газовой балонной резьбы ГОСТ 9909-81 » Метчики импортные HSSE » Метчики ручные » Метчики м/р для трапецеидальной резьбы Напильники и надфили » Напильники квадратные » Напильники круглые » Напильники плоские » Напильники полукруглые » Напильники ромбические » Напильники трехгранные » Надфили Ножи сменные для режущего инструмента Оснастка и приспособления » Центра вращающиеся » Центра упорные » Втулки переходные » Патроны сверлильные » Патроны токарные » Кулачки к патрону » Кулачки к головке РНГ » Цанги »» Цанги ER16 »» Цанги ER20 »» Цанги ER25 »» Набор цанг » Штативы магнитные » Воротки для метчиков Пилы дисковые сегментные, сегменты ГОСТ 4047-82 » Пилы дисковые сегментные для металла (Геллера) ГОСТ 4047-82 » Сегменты к пилам дисковым для металла ГОСТ 4047-82 Пластины твердосплавные » Пластины для шаберов » Трехгранные неперетачиваемые пластины » Трехгранные ломанные неперетачиваемые пластины с отверстием и стружколомом » Пятигранные неперетачиваемые пластины » Квадратные неперетачиваемые пластины » Ромбические неперетачиваемые пластины » Круглые непертачиваемые пластины » Параллелограмм неперетачиваемые пластины Плашки » Плашки для метрической резьбы (тип М) ГОСТ 9740-71 » Плашки для левой метрической резьбы (тип М) » Плашки для трубной цилиндрической резьбы G ГОСТ 9740-71 » Плашки для конической дюймовой резьбы К” ГОСТ 6228-80 » Плашки для трубной конической резьбы (Rc) ГОСТ 6228-80 » Плашка резьбонакатная бесстружечная сборная Полотна ножовочные » Полотна ножовочные машинные Развёртки » Развертки ручные цилиндрические ГОСТ 7722-77 » Развертки машинные ГОСТ 1672-80 » Развертки ручные разжимные ГОСТ 3509-71 » Развертки насадные ГОСТ 20389-74 » Развертки конические с прямой , винтовой канавкой 1:30,1:50 ГОСТ 11177-84 » Развертки котельные машинные ГОСТ 18121-72 Резцы и вставки » Резцы отрезные ГОСТ 18884-73 » Резцы подрезные отогнутые ГОСТ 18880-73 » Резцы проходные прямые ГОСТ 18878-73 » Резцы проходные отогнутые ГОСТ 18877-73 » Резцы проходные упорные отогнутые ГОСТ 18879-73 » Резцы проходные упорные прямые ГОСТ 18879-73 » Резцы резьбовые для наружной резьбы ГОСТ 18885-73 » Резцы резьбовые для внутренней резьбы ГОСТ 18885-73 » Резцы расточные для глухих отверстий ГОСТ 18883-73 » Резцы расточные для cквозных отверстий ГОСТ 18882-73 » Резцы расточные с цилиндрич. хвост. для координатно – расточных станков ВК6М » Резцы строгальные проходные » Резцы с механическим креплением пластин » Резцы расточные с цилиндрич. хвост. для координатно-расточных станков из СТМ (эльбор, гексанит) » Резец СТМ (гексанит, эльбор) » Резцы сборные оснащенными вставками СТМ (эльбор, гексанит) » Вставки цилиндрические СТМ (эльбор, гексанит, К01, К10) » Заготовки монолитные из быстрорежущей стали (Р6М5) » Резцы к зуборезной головке для прямозубых конических колёс ГОСТ 24905-81 »» Комплект резцов к зуборезной головке для прямозубых конических колёс м3 СИЗ »» Комплект резцов к зуборезной головке для прямозубых конических колёс м5 СИЗ »» Комплект резцов к зуборезной головке для прямозубых конических колёс м6 СИЗ »» Комплект резцов к зуборезной головке для прямозубых конических колёс м4 Левые »» Комплект резцов к зуборезной головке для прямозубых конических колёс м3 Левые Свёрла » Сверла спиральные с коническим хвостовиком ГОСТ 10903-77, ГОСТ 12121-77, ГОСТ 2092-77 » Сверла спиральные с коническим хвостовиком твердосплавные ГОСТ 22736-77 » Сверла спиральные с цилиндричеким хвостовиком левые ГОСТ 19545-74 » Сверла центровочные ГОСТ 14952-75 » Сверла спиральные с цилиндрическим хвостовиком ГОСТ 10902-77 » Сверла цилиндрические с удлиненной рабочей частью Р6М5 » Сверла с механическим креплением ТС пластин Инструмент слесарный » Клейма Фрезы » Фрезы концевые конический хвостовик ГОСТ 17026-71 » Фрезы концевые с твердосплавными пластинами конический хвостовик ГОСТ 28435-90 и цельные ГОСТ 18372 » Фрезы концевые цилиндрический хвостовик ГОСТ 17025-71 » Фрезы концевые твердосплавные цельные цилиндрический хвостовик ГОСТ 18937-73 » Фрезы концевые двухсторонние цилиндрический хвостовик » Фрезы шпоночные конический хвостовик ГОСТ 9140-78 » Фрезы шпоночные цилиндрический хвостовик ГОСТ 9140-78 » Фрезы шпоночные твердосплавные ГОСТ 6396-78, ГОСТ 16463-80 » Фрезы зуборезные мелкомодульные ГОСТ 13838-68 » Фрезы зуборезные модульные ГОСТ 10996-64 » Фрезы червячные мелкомодульные для цилиндрических зубчатых колес с эвольв. профилем ГОСТ 10331-81 » Фрезы червячные чистовые для цилиндрических зубчатых колес с эвольвентным профилем ГОСТ 9324-2015 » Фрезы червячные чистовые для шлицевых валов с эвольвентным профилем ГОСТ 6637-80 » Фрезы червячные для нарезания зубьев звездочек к приводным роликовым и втулочным цепям ГОСТ 15127-83 » Фрезы червячные с зацеплением Новикова ГОСТ 16771-81 (ОСТ 2И41-11-87) – чистовые » Фрезы червячные питчевые » Фрезы дисковые пазовые ГОСТ 1695-80, ГОСТ 3964-69 » Фрезы для пазов сегментных шпонок ГОСТ 6648-79 » Фрезы для обработки Т-образных пазов ГОСТ 7063-72 » Фрезы дисковые трехсторонние ГОСТ 28527-90 » Фрезы отрезные / прорезные ( шлицевые ) ГОСТ 2679-93 » Фрезы торцевые ГОСТ 9304-69 » Фрезы двухугловые симметричные ГОСТ Р 50181-92 » Фрезы двухугловые ГОСТ Р 50181-92 » Фрезы одноугловые ГОСТ Р 50181-92 » Фрезы полукруглые вогнутые фасонные ГОСТ 9305-93 » Фрезы полукруглые выпуклые фасонные ГОСТ 9305-93 » Фрезы цилиндрические насадные ГОСТ 29092-91 » Фрезы червячные для шлицевых валов с прямобочным профилем ГОСТ 8027-86 » Борфрез »» Цилиндрические »» Сферические »» Овальные » Фрезы гребенчатые Протяжки » Протяжки шпоночные ГОСТ 18217-90, ГОСТ 18218-90, ГОСТ-18219-90 » Протяжки круглые переменного резания ГОСТ 20365-74 » Протяжки для шлицевых отверстий с прямобочным профилем ГОСТ 24819-81 » Протяжки шпоночные с фасочными зубьями ГОСТ 18219-90 Резцы зубострогальные ГОСТ 5392-80 Ролики резьбонакатные к плашкам типа НП, ТУ2-035-683-79 » Ролики резьбонакатные к плашкам типа НП 2 » Ролики резьбонакатные к плашкам типа НП 3

Производитель:

ВсеЗ-д ВильнюсЗ-д ВладивостокЗ-д ЗИДЗ-д КИЗЗ-д МИЗЗ-д Оренбургз-д СестрорецкЗ-д ТИЗЗ-д ФрезерЗ-д ФрунзеЗ-д ХарьковЗ-д ЧИЗ

Результатов на странице:

5203550658095

Фрезы червячные для нарезания зубьев звездочек в Барнауле

Главная
Продажа
Фрезы по металлу
Фрезы червячные для нарезания зубьев звездочек

Вы можете очень быстро сравнить цены фрез червячных для нарезания зубьев звездочек и подобрать оптимальные варианты из более чем 94 предложений

Реклама Фреза фуговальная с винтовым зубом F13. 060.3.060.00.Х.Х.ХХ Подробное описание и цена >>> Реклама Фреза фуговальная с винтовым зубом F13.100.2.060.00.Х.Х.ХХ Подробное описание и цена >>> Реклама Фреза фуговальная с винтовым зубом F13.80.2.060.00.Х.Х.ХХ Подробное описание и цена >>>

Фреза червячная для з/з t=12,7 D=8,51 2523-0038

Состояние: Новый

В наличии

Продам новую фрезу для нарезания звездочек и зубьев. Производство СССР.Отправлю транспортными компаниями в города РФ. Полное наименование: 2523-0023 tц= 12,7 Dp= 8.51 2 град 56′ 4897 Р6М5К5 МИЗ…

24.10.2021 Барнаул (Россия)

9 600

Фреза червячная питчевая

Состояние: Новый Производитель: США

В наличии

Фрезы питчевые . Новые с хранения. Характеристики на фото. Отправка по России. Цена указана за размер Р 11.Также в наличии размеры Р6, Р7,Р9 Доставка оплачивается отдельно. Доставка до…

24.10.2021 Барнаул (Россия)

7 000

фрезы отечественного производства (червячные, дисковые, концевые, скоростные, цилиндрические, бор фрезы, модульные)

Состояние: Новый Производитель: Россия

В наличии

Продаю фрезы производства РФ, СССР, новые с хранения- червячные, модульные, концевые, скоростные, цилиндрические, дисковые (отрезные, пазовые, 3-х сторонние), бор фрезы. Цены договорные. Отправка…

23.09.2018 Барнаул (Россия)

Ножи на гребнеобразователь (фрезу почвенную)

Состояние: Новый Производитель: ООО “Альянс-Пром” (Россия)

В наличии

Ножи, зубья для гребнеобразователя (окучника, почвенной фрезы), конструкционная рессорно-пружинная сталь марки 65Г, термообработка (объемная закалка, отпуск), гарантированная твердость 48-53. ..

25.09.2022 Барнаул (Россия)

380

В наличии червячные колеса черт. 483.1.15 привода топок ТЧЗМ/ТЛЗМ

Состояние: Новый Производитель: Россия

В наличии

ООО «Сибирская котельная компания» предлагает из наличия в г. Барнауле червячные колеса для привода ПТБ-1200 черт. 483.1.15 2019 года выпуска в количестве 4 шт. производства ООО «КЛМЗ».Червячное…

22.09.2022 Барнаул (Россия)

Дисковая фреза по ГКЛ

Состояние: Новый Производитель: РОКИТ (Россия)

В наличии

Дисковая фреза для обработки листового гипсокартона и сэндвич панелей. Для установки на ручной фрезер.Диаметр: 118 ммШирина 27,5 мм Количество зубов: 6 шт.Режущая пластина: TR3. TR4.Крепежный винт:…

08.06.2021 Барнаул (Россия)

10 400

Дисковая Фреза по алюминиевому композиту FA118.V90-6Z.20°

Состояние: Новый Год выпуска: 2016 Производитель: РОКИТ (Россия)

В наличии

Дисковая фреза для обработки листов алюминиевого и некоторых видов стального композита различной толщины. Уникальная разработка компании РОКИТ с шестью специально подобранными сменными пластинами,…

08.06.2021 Барнаул (Россия)

10 400

Дисковая Фреза по стальному композиту FA118.V90-10Z

Состояние: Новый Год выпуска: 2016 Производитель: РОКИТ (Россия)

В наличии

Дисковая фреза для стального композита и композита из оцинкованной стали, усиленной конструкции с углом V90° для изготовления КАСЕТ ФАСАДА. Уникальная разработка компании РОКИТ с десятью специально…

08.06.2021 Барнаул (Россия)

13 200

Дисковая Фреза по АКП и СКП FA118.V135-6Z

Состояние: Новый Год выпуска: 2016 Производитель: РОКИТ (Россия)

В наличии

Дисковая фреза специально рассчитана на подготовку листа для сгибания на 45°. Уникальная разработка компании РОКИТ с шестью специально подобранными сменными пластинами, которые имеют две рабочие…

08.06.2021 Барнаул (Россия)

10 400

Редукторы червячные одноступенчатые универсальные типа 2Ч

Состояние: Новый Производитель: ООО АЭП (Россия)

В наличии

Компания ООО “АлтайЭнергоПривод” основные поставки осуществляет на промышленные, производственные объекты и на объекты строительства, при этом заказчиками могут быть и из других сфер по. ..

07.01.2017 Барнаул (Россия)

Ножи, фрезы на шредер

Состояние: Новый Производитель: ООО “Альянс-Пром” (Россия)

В наличии

Фрезы для шредеров.Производим и реализуем ножи, фрезы для шредера, дробилки, измельчителя всех типов и размеров. Ножи для дробилки (шредера) используются при измельчении пластика (ПВХ), резины,…

25.09.2022 Барнаул (Россия)

800

Звездочка ведущая С-640-0-8А

Состояние: Новый Производитель: Промэкс (Россия)

В наличии

Вал приводной ТК-15А.01.400Звездочка ведущая С-640-0-8АВсе запчасти в наличии. Звоните. Цены от производителя.

08.10.2018 Барнаул (Россия)

33 000

ножи сменные для фрез 005 т5к10

Состояние: Новый

В наличии

Продаю сменные ножи для скоростных фрез 005 сплав т5к10, новые , производства РФ. Цена 60руб/шт в наличии 220штук. Отправка транспортными компаниями.

23.09.2018 Барнаул (Россия)

Фреза Механик 011.05.для филенки дверной

Состояние: Б/У Год выпуска: 2010 Производитель: Механика (Украина)

Фреза Механик 011.05.00.00.101Отправлю в регион , состояние идеальное в работе была мало.Пишите . звоните WhatsApp

26.09.2018 Барнаул (Россия)

7 000

Звездочки для цепей

Состояние: Новый Производитель: БАРНАУЛ (Россия)

В наличии

Изготовим приводные и тяговые звездочки на цепные передачи различных видов. Для одно, двух и многорядных цепей. Приводные шаг от 12.7 до 38.1, тяговые различного шага. Сделаем на заказ и по. ..

17.01.2020 Барнаул (Россия)

300

Звездочки для цепей

Состояние: Новый Производитель: БАРНАУЛ (Россия)

Изготовим звездочки приводные для сельхоз машин и оборудования. Приводные звездочки конвейеров, транспортеров, цепных передач машин и механизмов. Изготовим на заказ и по чертежам. Индивидуальный…

17.01.2020 Барнаул (Россия)

500

Звездочки для цепей

Состояние: Новый Производитель: БАРНАУЛ (Россия)

Изготовим звездочки приводные для сель-хоз машин и оборудования. Приводные звездочки конвейеров, транспортеров, цепных передач машин и механизмов.Звездочки для приводных цепей – один из основных…

17.01.2020 Барнаул (Россия)

500

Звездочки для приводных роликовых цепей

Состояние: Новый Производитель: ООО “Сибирская котельная компания” (Россия)

ООО «Сибирская котельная компания» предлагает к поставке звездочки для приводных роликовых цепей: однорядных ПР, двухрядных 2ПР, трехрядных 3ПР, четырехрядных 4ПР ГОСТ 13568-97 (ИСО. ..

22.09.2022 Барнаул (Россия)

Фреза дорожная навесная для снятия разметки

Состояние: Новый Производитель: Россия

В наличии

Фреза дорожная (механические регулировки) для локального ямочного ремонта дорог во дворах, тротуарах, а также для профессиональной демаркировки/снятия дорожной разметки (термопластик)Ширина…

07.09.2022 Барнаул (Россия)

560 000

Звездочка транспортера ТС-2-30 00.5769.021

Состояние: Новый Производитель: ПК Дельта Сервис (Россия)

Звездочка транспортера ТС-2-30 00.5769.021

06.07.2021 Барнаул (Россия)

12 000

Видео фрез червячных для нарезания зубьев звездочек

Фреза для зубьев звездочек в Украине.

Цены на фреза для зубьев звездочек на Prom.ua

Фреза червячная для зубьев звездочек t=8

Доставка по Украине

2 000 грн

Купить

Одесса-инструмент

Фреза червячная для зубьев звездочек t=9,525 Dp=6 , D-66 H-55 d-27 в малом корпусе

Доставка по Украине

1 200 грн

Купить

Одесса-инструмент

Фреза червячная для зубьев звездочек t=9,525 Dp=6 2˚26 2325-0020 Ф80х70х32 Р6М5К5

Доставка по Украине

1 200 грн

Купить

Одесса-инструмент

Фреза червячная для зубьев звездочек t=9,525 dp5.0, 80х70х32, 2523-0019

Доставка по Украине

1 200 грн

Купить

Одесса-инструмент

Фреза червячная для зубьев звездочек t=12,7 шифр 2523-0005

Доставка по Украине

1 200 грн

Купить

Одесса-инструмент

Фреза червячная для нарезания зубьев звездочек М 9.5 dp5.387, 70х80х32, №2523-0019

На складе в г. Днепр

Доставка по Украине

2 140 грн

Купить

Интернет-магазин “Рестоника”

Фреза червячная для нарезания зубьев звездочек М 9. 525 dp5.0, 80х70х32, №2523-0019

На складе в г. Днепр

Доставка по Украине

2 140 грн

Купить

Интернет-магазин “Рестоника”

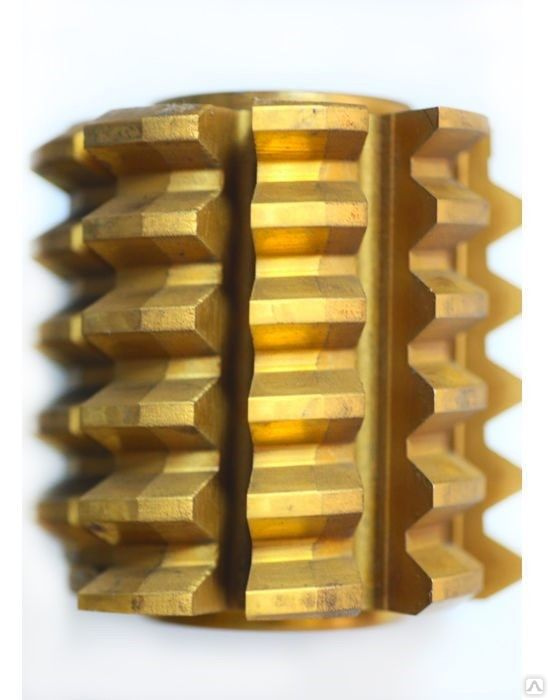

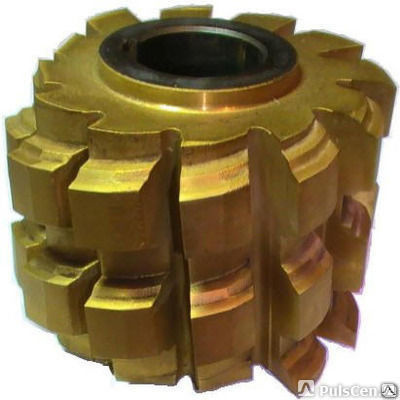

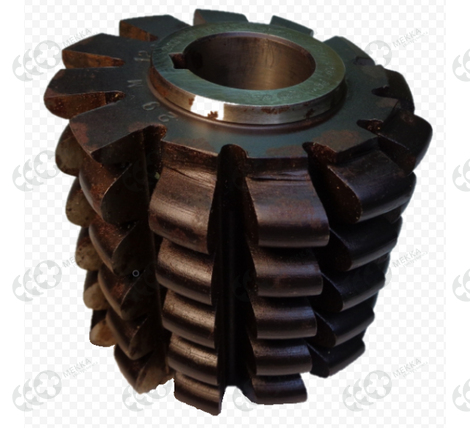

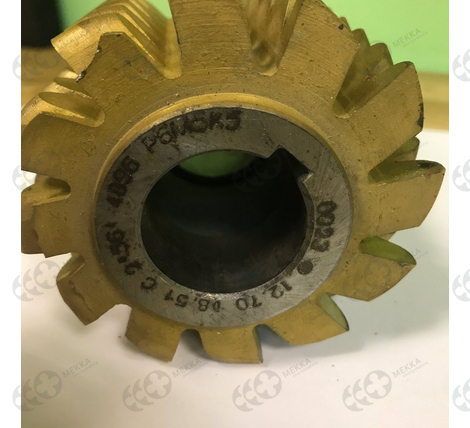

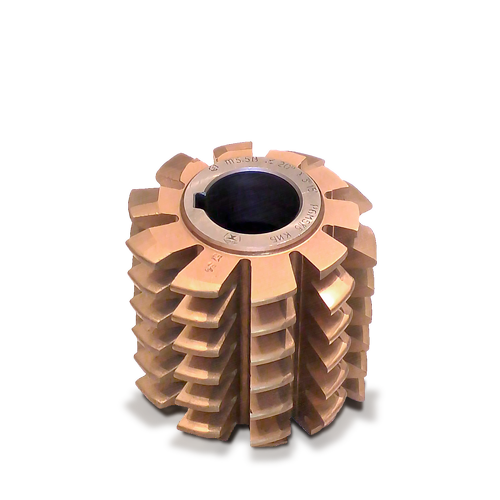

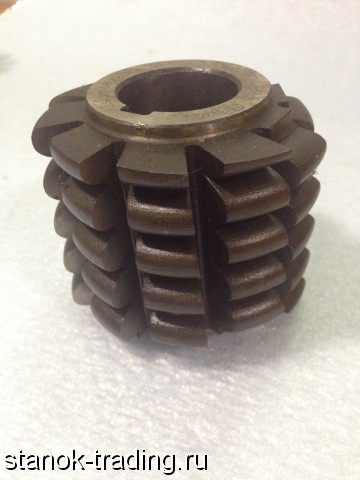

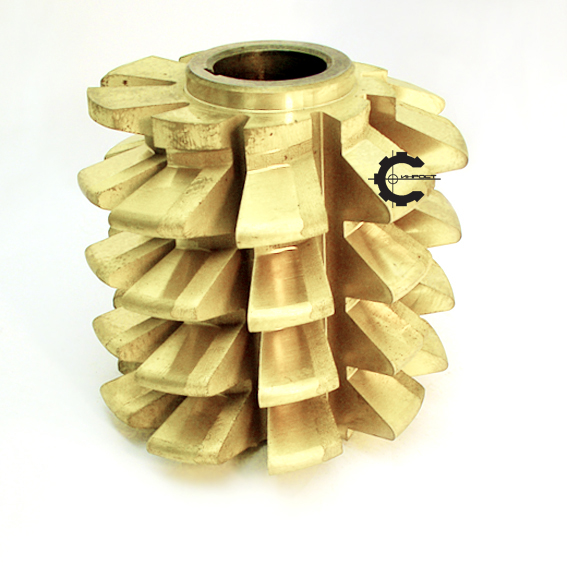

Фреза червячная для нарезания зубьев звездочек М 9.525 dp6.0, 80х70х32, №2523-0120

На складе в г. Днепр

Доставка по Украине

2 140 грн

Купить

Интернет-магазин “Рестоника”

Фреза червячная для нарезания зубьев звездочек М 12.7 dp7.75, 80х90х32, №4896

На складе в г. Днепр

Доставка по Украине

2 723 грн

Купить

Интернет-магазин “Рестоника”

Фреза червячная для зубьев звездочек М 12.7 dp8.51, 80х90х32

На складе в г. Днепр

Доставка по Украине

2 723 грн

Купить

Интернет-магазин “Рестоника”

Фреза червячная для зубьев звездочек t=15,875 шифр 2523-0024

Доставка по Украине

1 600 грн

Купить

Одесса-инструмент

Фреза червячная для нарезания зубьев звездочек t 12. 7 Dрол. 7.75 2523-0122 Р6М5 – СНИЖЕНИЕ ЦЕН!

Доставка по Украине

2 281.91 грн

Купить

Инприм-М, ООО

Фреза червячная для нарезания зубьев звездочек t 9.525 Dрол. 5.0 2523-0033 – СНИЖЕНИЕ ЦЕН!

Заканчивается

Доставка по Украине

2 567.15 грн

Купить

Инприм-М, ООО

Фреза червячная для нарезания зубьев звездочек t 9.525 Dрол. 5.0 2523-0119 – СНИЖЕНИЕ ЦЕН!

Доставка по Украине

2 281.91 грн

Купить

Инприм-М, ООО

Фреза червячная для нарезания зубьев звездочек t 9.525 Dрол. 5.0 2523-0133 – СНИЖЕНИЕ ЦЕН!

Заканчивается

Доставка по Украине

2 567.15 грн

Купить

Инприм-М, ООО

Смотрите также

Фреза червячная для нарезания зубьев звездочек t 9.525 Dрол. 5.08 2523-0034 – СНИЖЕНИЕ ЦЕН!

Заканчивается

Доставка по Украине

2 567.15 грн

Купить

Инприм-М, ООО

Фреза червячная для нарезания зубьев звездочек t 9. 525 Dрол. 5.0 2523-0033

Доставка по Украине

1 260 грн

Купить

Компания “КВРС”

Фреза червячная для зубьев звездочек t=15,875

Доставка по Украине

1 600 грн

Купить

Одесса-инструмент

Фреза для нарезания зубьев звездочек

Доставка по Украине

1 000 грн

Купить

чп дан

Фреза червячная для зубьев звездочек М 15.875 dp10.16, 100х90х32, №2523-0024

На складе в г. Днепр

Доставка по Украине

2 917 грн

Купить

Интернет-магазин “Рестоника”

Фреза червячная для зубьев звездочек t=19,05 dp=11,91 шифр 2523-0125

Доставка по Украине

2 000 грн

Купить

Одесса-инструмент

Фреза червячная для зубьев звездочек М 19.05 dp11.91, 100х100х32, №2523-0041 3781

На складе в г. Днепр

Доставка по Украине

4 667 грн

Купить

Интернет-магазин “Рестоника”

Фреза червячная для зубьев звездочек t=19,05 dp=11,91 шифр 2523-0008

Доставка по Украине

2 000 грн

Купить

Одесса-инструмент

Фреза з карбіду вольфраму для полірування зубів, 1 комплект, 9шт!

На складе

Доставка по Украине

618 грн

Купить

luxury_med

Фреза червячная для зубьев звездочек М 19. 05 dp12.0, 110х100х40

На складе в г. Днепр

Доставка по Украине

5 250 грн

Купить

Интернет-магазин “Рестоника”

Фреза червячная для зубьев звездочек t=19,05 dp=11,91 шифр шс 3370

Доставка по Украине

2 000 грн

Купить

Одесса-инструмент

Фреза червячная для нарезания зубьев звездочек t 9.525 Dрол. 5.0 2523-0033

Доставка по Украине

1 260 грн

Купить

ТОВ “ТОКИН”

Фреза червячная для нарезания зубьев звездочек t 9.525 Dрол. 5.0 2523-0119

Доставка по Украине

1 120 грн

Купить

ТОВ “ТОКИН”

Фреза червячная для нарезания зубьев звездочек t 9.525 Dрол. 5.0 2523-0133

Доставка по Украине

1 260 грн

Купить

ТОВ “ТОКИН”

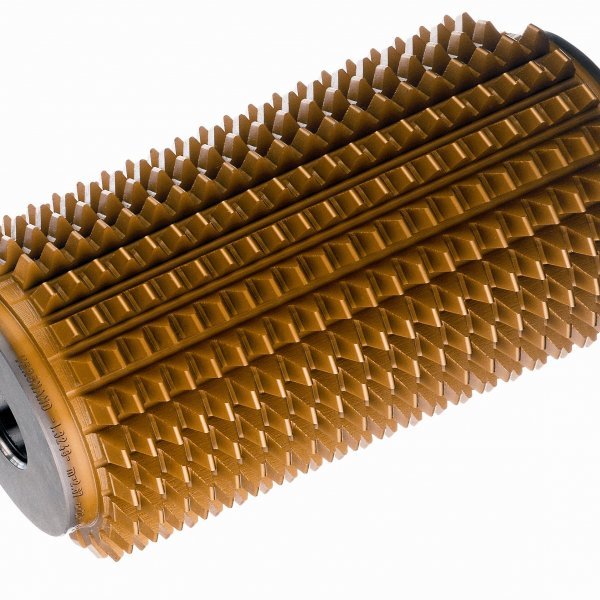

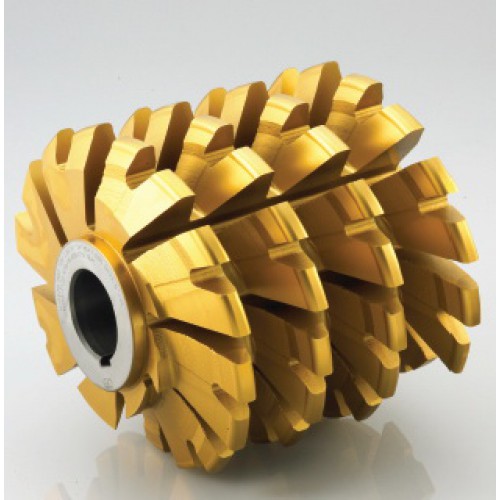

Зубофрезерные и фрезерные инструменты

Черновые фрезы и фрезы от Gleason для вашего успеха

Везде, где производителям цилиндрических зубчатых колес требуется улучшенная производительность режущего инструмента, более длительный срок службы и более высокое качество, вы найдете режущие инструменты Gleason в работе. Gleason — ваш глобальный поставщик самой полной в отрасли линейки инструментов для изготовления цилиндрических зубчатых колес.

Фрезерные фрезы PM-HSS

Фрезерные фрезы Gleason значительно повышают производительность обработки зубчатых колес от малых до крупных модулей, от черновой до чистовой обработки, а также операций мягкого резания или шлифовки.

Фрезерные фрезы G90

Фрезерные фрезы, изготовленные с использованием основы режущего инструмента Gleason G90, сокращают разрыв в производительности между традиционными материалами PM-HSS и высокопроизводительными твердосплавными фрезами.

Высокопроизводительные твердосплавные фрезы

Широкий ассортимент твердосплавных фрез Gleason обеспечивает повышенную производительность при высокоскоростной обработке и сухой резке, включая все от стандартных твердосплавных фрез до специальных фрез для червячных передач.

Фрезы с крупным шагом

Фрезерные фрезы для обработки с крупным шагом — это специализация компании Gleason, которая включает в себя стандартные цельные фрезы с крупным шагом для черновой и чистовой обработки зубчатых колес с твердостью материала менее 470 BHN, а также фрезы E-Z для повышения производительности при черновой обработке крупных зубчатых колес.

OPTI-CUT Нарезки зубчатых колес

Фрезы Gleason OPTI-CUT ^® со сменными пластинами — это самое быстрое и эффективное решение для нарезания больших зубчатых колес в больших объемах.

Твердосплавные фрезы

Цельнотвердосплавные фрезы Gleason особенно хорошо подходят для сухого высокоскоростного фрезерования цилиндрических шестерен, реек, однозаходных и многозаходных червяков и многих других областей применения.

Фрезы PM-HSS

Компания Gleason предлагает все типы зубофрез, начиная со стандартных выпуклых и вогнутых радиусов и заканчивая ротором самой сложной формы или ленточной пилой.

Принадлежности

Пожалуйста, проверьте это, чтобы доказать, что вы человек

Пожалуйста, не устанавливайте этот флажок

Чтобы связаться с одним из наших сотрудников, пожалуйста, заполните следующую форму. Все размеры должны быть в мм.

Поля, отмеченные звездочкой *, обязательны для заполнения.

Контакт

Компания *

Пол * Выбрать…ЖенскийМужскойНебинарныйНеопределенный

Заголовок * Выберите… Mr.Mrs.Ms.Mx.

Имя *

Фамилия *

Эл. адрес *

Страна * Select…AlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBrazilBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape Verde IslandCayman IslandsCentral African RepublicChadChileChina, People’s Republic ofColombiaComorosCongoCongo, The Democratic Republic ofCook IslandsCosta RicaCroatiaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFaroe IslandsFijiFinlandFranceFrench GuyanaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIraqIreland, Republic ofIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, СаутКув aitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia (FYROM)MadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNorfolk IslandsNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua New GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSabaSaint MartinSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSouth AfricaSpainSri LankaSt. Круа Св. Китс и НевисSt. Люсия Св. Винсент и ГренадиныСуринамСвазилендШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТогоТонгаТринидад и ТобагТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамОстрова Уоллис и ФутунаЙеменЗамбияЗимбабве

Город *

Штат/провинция *

Почтовый Код *

Заготовка

Тип Выберите…Пластиковое зубчатое колесоСпиральное коническое зубчатое колесо и шестерняПрямое коническое зубчатое колесо и шестерняГипоидное зубчатое колесо и шестерняГипоидное зубчатое колесо и шестерняГипоидное зубчатое колесо и шестерняСуперредукторное гипоидное (SRH) зубчатое колесо и шестерняПорцевое зубчатое колесо для цилиндрической шестерниCurvic® МуфтаConiflex® CouplingHypoloid GearSetZerol®ШестерняШестерняВал с шестернями/шлицамиШлицеводитель планетарной передачиВнутренний зубчатый венецВнешний зубчатый венецПлечо WorkРулевая шестерняРулевая рейкаСтойкаЧервяк/винтЧервячное колесоОвальная шестерняАсимметричная шестерняРоторШестерня в елочкуДвойная спиральная шестерняЗвездочка/ЦепочкаПриводная шестерняЦиклоидная шестерняHirth Gear

Модули Если на заготовке несколько шестерен, укажите всю информацию.

Ширина зуба

Длина заготовки

Диаметр заготовки

Интерес к продукту

Товар

Автоматизированная/ручная загрузка Выбрать…АвтоматизированныйРучная загрузкаДругое

Работа Выберите…ОбычныйБыстро-заменный

Базовый набор инструментов

Ваши характеристики

Страна установки * Select…AlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBrazilBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape Verde IslandCayman IslandsCentral African RepublicChadChileChina, People’s Republic ofColombiaComorosCongoCongo, The Democratic Republic ofCook IslandsCosta RicaCroatiaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFaroe IslandsFijiFinlandFranceFrench GuyanaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIraqIreland, Republic ofIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, СаутКув aitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia (FYROM)MadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNorfolk IslandsNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua New GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSabaSaint MartinSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSouth AfricaSpainSri LankaSt. Круа Св. Китс и НевисSt. Люсия Св. Винсент и ГренадиныСуринамСвазилендШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТогоТонгаТринидад и ТобагТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамОстрова Уоллис и ФутунаЙеменЗамбияЗимбабве

Вложение

Пожалуйста, загрузите файл вашего проекта (макс. 10 МБ).

Сообщение

Проверка безопасности *

Пожалуйста, проверьте это, чтобы доказать, что вы человек

Пожалуйста, не устанавливайте этот флажок

Специалист по фрезерованию червяков

P90WM – Специалист по фрезерованию червяков

Горизонтальный фрезерный станок P90WM является идеальным решением для обработки червяков любого типа.

Диаметр заготовки, макс.	100 мм
Модуль, макс.	8 мм
Осевое перемещение салазок, макс.	330 мм

Специальная режущая головка

Специальная конструкция режущей головки с увеличенным диапазоном поворота специально разработана для червячного фрезерования. На шпиндель можно установить дисковые фрезы диаметром до 200 мм из быстрорежущей стали или со сменными твердосплавными пластинами.

Подходит для однозаходных и многозаходных червяков

Удаление острых заусенцев на входе и выходе

Удаление острых заусенцев на входе и выходе без необходимости дополнительной настройки или специальных инструментов.

Аналогичные продукты

Аксессуары

Пожалуйста, проверьте это, чтобы доказать, что вы человек

Пожалуйста, не устанавливайте этот флажок

Поля, отмеченные звездочкой *, обязательны для заполнения.

Контакт

Компания *

Пол * Select…FemaleMaleNon-binaryUnspecified

Заголовок * Выберите… Mr.Mrs.Ms.Mx.

Имя *

Фамилия *

Эл. адрес *

Город *

Штат/провинция *

Почтовый Код *

Заготовка

Модули Если на заготовке несколько шестерен, укажите всю информацию.

Ширина зуба

Длина заготовки

Диаметр заготовки

Интерес к продукту

Товар

Автоматизированная/ручная загрузка Выбрать…АвтоматизированныйРучная загрузкаДругое

Работа Выберите…ОбычныйБыстро-заменный

Базовый набор инструментов

Ваши характеристики

Вложение

Пожалуйста, загрузите файл вашего проекта (макс. 10 МБ).

Сообщение

Проверка безопасности *

Пожалуйста, проверьте это, чтобы доказать, что вы человек

Пожалуйста, не устанавливайте этот флажок

Червячные передачи | Производитель зубчатых колес KHK

ТОП
org/ListItem”> Червячные передачи

Что такое червячная передача?

Червячная передача представляет собой редуктор со смещенным валом, который передает движение между двумя валами, которые не пересекаются и не параллельны. Несмотря на то, что он компактен, он может обеспечить значительное снижение скорости.
Червячная передача представляет собой резьбу, нарезанную на круглом стержне, а червячная передача представляет собой шестерню, которая входит в зацепление с червяком под углом 90 градусов. Комплект из червяка и червячного колеса называется червячной передачей.
Его история настолько стара, что его существование описано Архимедом примерно в 250 г. до н.э.

Существует примерно два типа червячных передач.
Один из них представляет собой цилиндрический червяк, который зацепляется с червячным колесом как пара, образуя «цилиндрическую червячную передачу».
Другая — «барабанная червячная передача», представляющая собой пару, состоящую из барабанного червяка и червячного колеса.
Последний тип также называют «червячной зубчатой передачей».

При использовании червячной передачи можно получить компактное и высокоскоростное передаточное число по сравнению с прямозубыми передачами.
Передаточное отношение определяется комбинацией количества витков червяка и количества зубьев на червячном колесе. Например, в случае червячных передач стандартных передач KHK можно получить передаточное отношение максимум до 1/120.

Червячные передачи имеют такие преимущества, как низкий уровень шума и низкая вибрация, но поскольку передача мощности осуществляется посредством скользящего контакта, они также имеют недостаток, заключающийся в сохранении тепла, и их эффективность передачи невелика (в случае цилиндрической червячной передачи общий КПД составляет около 30-60%).

Для уменьшения износа червяки обычно изготавливают из более твердого материала, чем червячные колеса.
Для стандартных зубчатых передач KHK для червяков используются механическая конструкционная углеродистая сталь (S45C), механическая конструкционная легированная сталь (SCM440), нержавеющая сталь и т. д. инженерный пластик) используются для червячного колеса.

Ход левой и правой поверхностей зубьев червяка обычно одинаков, однако существует также другой тип, называемый червячной передачей с двойным ходом, который изготавливается с разным шагом для двух поверхностей.
При использовании червячной передачи последнего типа можно перемещать червяк в осевом направлении с помощью регулировочной шайбы, которая позволяет регулировать люфт. В случаях, например, когда из-за износа зубьев требуется регулировка люфта, ее можно выполнить без изменения межосевого расстояния между червяком и червячной передачей.

При использовании червячной передачи червяк является ведущим, а червячное колесо – ведомым валом. Когда угол подъема червяка особенно мал, вращение червяка за червячное колесо становится невозможным.
Это состояние называется самоблокировкой, и ожидается результат предотвращения обратного движения. Однако, поскольку это не полностью надежная функция, желательно использовать ее в сочетании с другим методом, когда требуется полное предотвращение реверсирования.

Примеры применения червячных передач включают редукторы скорости, лифты, станки, цепные блоки, рыболовные катушки и автомобильные усилители рулевого управления.

Ссылки по теме :
Смазка шестерен

Пожалуйста, укажите здесь номер детали для цены и чертежа шестерни

ВНИМАНИЕ: Использование чертежей САПР
Профиль зуба, представленный на чертеже САПР, отличается от фактического профиля зубчатого колеса.
Также обратите внимание, что детали любой фаски, скругления или канавки с прорезью на чертеже CAD могут отличаться от истинных значений или формы на фактическом изделии.

Как пользоваться червячными редукторами

С помощью этих технических данных вы можете просмотреть исчерпывающую информацию о редукторах KHK, включая их характеристики, а также советы и предупреждения при их выборе и использовании.

SW

Стальные червяки

Модуль: 0,5 – 6
Количество заходов: 1 – 2
Материал: S45C
Закалка: нет доступный по низкой цене и отличному удобству использования.

Сопряженная червячная передача: BG, CG, PG, DG

Нажмите здесь, чтобы выбрать червячную передачу

SWG

Заземляющие червяки

Модуль: 1–6
Число пусков: 1–3
Материал: S4075C
Закалка : Индукционная закалка зубьев шестерни
Покрытие зубьев : Шлифованные зубья
Сорт : KHK W001 2

Червяки, которые были закалены и отшлифованы с хорошим балансом точности, износостойкости и стоимости.
Возможны вторичные операции, кроме зубов.

Сопряженная червячная передача: AG

Нажмите здесь, чтобы выбрать червячную передачу

SUW

Червяки из нержавеющей стали

Модуль: 0,5–30072 Покрытие зуба: Зубчатый (нешлифованный)
Сорт: KHK W001 4

Червяки из нержавеющей стали с защитой от ржавчины.

Сопряженная червячная передача: BG, CG, PG, DG

Щелкните здесь, чтобы выбрать червячную передачу

KWG

Шлифованные червячные валы

Модуль: 0,5–6
Количество пусков: 0,5–6
Число пусков: 0,5–2, S00, материал :

4 : Термическая очистка, индукционная закалка зубьев шестерни

Покрытие зубьев : Шлифованные зубья
Сорт : KHK W001 2

Червяки с валами, подвергнутыми отпуску, закалке и шлифовке, обладают превосходной точностью, прочностью и устойчивостью к истиранию.
Вторичные операции можно делать, кроме зубов.

Сопряженная червячная передача: модуль AG 0,5–1,5, AGF

Нажмите здесь, чтобы выбрать червячную передачу

Модуль: 1,5–4
Число пусков: 1
Материал: SCM440 обработка : Шлифованные зубья
Сорт : KHK W001 1

Двойные червяки (с валами), подвергнутые отпуску, закалке и шлифовке, обладающие превосходной точностью, прочностью и устойчивостью к истиранию.
Вторичные операции можно делать, кроме зубов.
Перемещение в осевом направлении отрегулирует люфт.

Сопряженная червячная передача: AGDL

Нажмите здесь, чтобы выбрать червячную передачу. Нажмите здесь, чтобы выбрать червячную направляющую. Закалка : Нет
Покрытие зуба : Обработанное (нешлифованное)
Сорт : KHK W002 4

Червячные колеса из фосфористой бронзы с отличной износостойкостью.
Используется в сочетании с SW и SUW.

Сопряженный червяк: SW, SUW

Нажмите здесь, чтобы выбрать червячные передачи

CG

Червячные колеса из серого чугуна

Модуль: 1–6
Передаточное число: 10–120 : Режущий (нешлифованный)
Сорт : KHK W002 4

Недорогие чугунные червячные колеса, подходящие для легких нагрузок.
Используется в сочетании с SW и SUW.

Ответный червяк: SW, SUW

Щелкните здесь, чтобы выбрать червячные передачи

PG

Пластиковые червячные колеса

Модуль: 1 – 3
Передаточное число: 10 – 50 : KHK W002 5 эквивалент

Червячные колеса из нейлона MC. Можно использовать без смазки.
Используется в сочетании с SW и SUW.

Сопряженный червяк: SW, SUW

Нажмите здесь, чтобы выбрать червячные передачи

DG

Пластиковые червячные колеса

Модуль : 0,5 – 0,8
Передаточное число : 10 – 60
Материал : Полиацеталь
Закалка : Нет
Покрытие зуба : Зубчатый (нешлифованный)
Сорт : KHK W002 5

Червячные колеса из полиацеталя.
Используется в сочетании с SW и SUW.

Сопряженный червяк: SW, SUW

Щелкните здесь, чтобы выбрать червячные передачи

AG

Червячные колеса

Модуль: 1–6
Передаточное отношение: 10–60
Материал: Нет 2 CAC20907 Tooth отделка : Cut (без шлифовки)
Сплав: KHK W002 2

Червячные колеса из алюминиевой бронзы с хорошим балансом между обрабатываемостью и износостойкостью.
Используется в сочетании с SWG.

Сопряженный червяк: SWG

Нажмите здесь, чтобы выбрать червячную передачуНажмите здесь, чтобы выбрать серию E для AG

AG

Червячные колеса

Модуль: 0,5–1,5
Передаточное отношение: 70–60 :
Закалка : Нет
Покрытие зуба : Зубчатый (нешлифованный)
Сплав : KHK W002 2

Изготовлен из алюминиевой бронзы, обладает отличной износостойкостью. Широкий выбор доступен для этого пункта.

Сопряженный червяк: KWG

Щелкните здесь, чтобы выбрать червячные передачи

AGF

Червячные колеса

Модуль: 2–6
Передаточное отношение: 10–60 Резка (нешлифованная)
Сорт: KHK W002 2

Червячные колеса из алюминиевой бронзы с хорошим балансом между обрабатываемостью и износостойкостью.
Используется в сочетании с KWG.

Сопряженный червяк: KWG

Нажмите здесь, чтобы выбрать червячную передачу. Нажмите здесь, чтобы выбрать серию E для AGF

AGDL

Дуплексные червячные колеса

Модуль: 1,5–4
Передаточное число: 20–720 :
Материал : 7BCAl20
Закалка : Нет
Поверхность зуба : Обработка (нешлифованная)
Сорт : KHK W002 1

Дуплексные червячные колеса из алюминиевой бронзы с превосходной точностью и хорошим балансом между обрабатываемостью и износостойкостью.
Используется в сочетании с KWGDL или KWGDLS.

Сопрягаемый червяк: KWGDL, KWGDLS

Щелкните здесь, чтобы выбрать червячную передачу. Щелкните здесь, чтобы перейти к руководству по двусторонним червячным передачам. Щелкните здесь, чтобы перейти к серии E для AGDL. Вы можете проверить комбинации стандартных червяков и червячных передач KHK в увеличенной таблице.

Червячная передача – компактная конструкция

Эта статья воспроизводится с разрешения.
Масао Кубота, Haguruma Nyumon , Tokyo : Ohmsha, Ltd. , 1963.

Червячная передача представляет собой один из типов зубчатых передач, в котором два вала расположены под прямым или почти прямым углом и не пересекаются. Есть один или несколько зубьев, которые имеют форму винта, в результате чего шестерня выглядит как червяк. Сопряженная шестерня называется червячным колесом; вместе они называются червяком и червячным колесом или просто червячной передачей (устройство червячной передачи). Как показано на рис. 6.1, можно добиться снижения скорости с большим передаточным числом на небольшом пространстве по сравнению с цилиндрическими зубчатыми колесами. Поэтому, когда требуется большое снижение скорости за один быстрый ход, обычной практикой является использование червяка в качестве первичного двигателя. Однако в редких случаях червячное колесо используется в качестве основного двигателя для увеличения скорости.

Рисунок 6.1 Сравнение размеров червячной и цилиндрической шестерни
1. Передаточное число 1 : 126
2. 1512 зубьев/диаметр 40 футов
3. 12 зубьев/диаметр 4 фута

Происхождение червячной передачи

3 В случае, когда две оси не пересекаются, рассмотрим пару винтовых передач, в которых зубья шестерни уменьшены до одного или нескольких зубьев. Тогда шестерня принимает форму обычного винта, и можно добиться значительного снижения скорости, как показано на рис. 6.2 (а). В этот момент зацепление является точечным контактом и может нести только небольшую нагрузку и имеет тенденцию создавать трение. Однако, используя червячную фрезу в форме шестерни и вращая фрезу, эквивалентную движению червяка относительно червячного колеса, можно получить зубчатую передачу с линейным контактом. Это обычная червячная передача, показанная на рис. 6.2(b), где маленькая шестерня — это червяк, а большая — червячное колесо.

Рисунок 6.2 Типы червячных передач
(слева) Цилиндрическая червячная и косозубая передача
(в центре) Цилиндрическая червячная и червячная передача
(справа) Червячная и червячная передача в форме песочных часов

Поскольку два вала обычно расположены под прямым углом , остальная часть обсуждения будет сосредоточена на этой конфигурации. Поверхность зуба вышеупомянутой червячной передачи представляет собой огибающую поверхность червяка. Однако, если рассматривать поперечное сечение, перпендикулярное валу червячного колеса, оно становится зацеплением реечной шестерни, в котором поверхность зуба червяка является рейкой, а поверхность зуба червяка — шестерней. Поперечное сечение, нормальное к валу червячного колеса, включая червячный вал, называется центральным поперечным сечением. Эта поверхность является границей между наступающей и удаляющейся стороной червяка. Как показано на рис. 6.3, ситуация контакта между ними существенно отличается.

Общая касательная в произвольной точке на линии контакта на обеих поверхностях червячного колеса всегда проходит через точку контакта (точку шага) двух шаговых цилиндров и пересекает линию, параллельную валу червячного колеса (линия шага, P1P2 , на рис. 6.4).

Существует множество форм зубьев червяков, но для удобства производства часто используется поверхность закручивания линейного переплетения или приближение к поверхности закручивания линейного переплетения. Обычно это трапеция, основанная на центральном поперечном сечении, поперечном сечении, перпендикулярном зубу или перпендикулярном поперечному сечению корня. Однако есть и другие, такие как эвольвентные червяки, использующие эвольвентные геликоиды, и конволютные червяки, использующие прямую линию, которая пересекает образующую эвольвентного червяка в качестве образующей. 9Рис. 6.3 (Наступающая и отступающая сторона червяка) (Поверхность левого зуба червяка является рабочей поверхностью)

Для увеличения грузоподъемности иногда используются червяки с различной формой зубьев, например, когда центральное поперечное сечение представляет собой дугу окружности или различные второстепенные кривые. Считайте каждое поперечное сечение параллельным центральному поперечному сечению, а точку шага – границей, отступающая дуга представляет собой более гладкую сетку, чем наступающая дуга, как в зацеплениях прямозубых зубчатых колес. Следовательно, бывают случаи, когда червяк смещается отрицательно (увеличьте аддендум червяка и уменьшите его выемку), так что большая часть сетки окажется на отступающей дуге (рис. 6.5). В частности, если червяк должен быть сплошным, желательно, чтобы сумма числа зубьев обеих шестерен была больше 40.

. Поверхность шага
3. Центральное сечение
4. Линия, образующая шаг
5. Линия намотки шага
6. Дуга отступающей стороны
7. Дуга наступающей стороны
8. Вращение червяка
9. Вид сверху контактной линии на червяке
10 .Область создания сетки
11. Старт
12. Концевой

Ход на правой и левой зубчатых поверхностях червяков в норме одинаков. Если его изменять, как показано на рис. 6.6, так, чтобы толщина зуба червяка постепенно менялась в направлении вала, то можно регулировать люфт, перемещая червяк в направлении его вала. Это называется двухзаходной червячной передачей (дуплексной червячной передачей) и используется для точного устранения люфта, например, в главной червячной передаче зубофрезерного станка.

Рисунок 6.6 Червячная передача с двумя заходами

(a) Червячная передача с двумя заходами

(b) Центральное сечение червячной передачи с двумя заходами
1. Максимальная величина регулировки ≈ ta
2. Направление регулировки

Количество витков в червяках

Количество витков в червяке — это количество зубьев в червяке.

Передаточное отношение червячной пары и червячной передачи получают путем деления числа зубьев червячной передачи на число витков червяка.

При числе витков червяка, равном единице, червячный вал делает один оборот, и червячная передача перемещается на один зуб, а при числе витков червяка, равном 2, червячная передача перемещается только на два зуба. Это указывает на то, что набор червячной передачи может обеспечить большое снижение скорости за один шаг. Кстати, когда червь содержит более двух потоков, он называется многопоточным червем.

На фотографии ниже слева показан SW2-R1, стандартный червь KHK, а на фотографии справа показан SW2-R2. Количество потоков SW2-R1 равно одному (красная линия), а количество потоков SW2-R2 равно двум (красная и синяя линии). Для этих двух угол опережения зубов также отличается.

SW2-R1

SW2-R2

При изменении числа витков червяка изменяется и сопряженная с ним червячная передача. В случае стандартных зубчатых колес KHK, двухзаходный SW2-R2, например, нельзя использовать с CG2-50R1, который должен соответствовать однозаходному червяку. Кроме того, в качестве набора червячных передач есть правая и левая резьбы, так что, например, червяк с правой и левой резьбой нельзя использовать вместе.

Между прочим, приведенная ниже комбинация одинарной резьбы дает коэффициент снижения скорости 50, а комбинация двойной резьбы дает коэффициент снижения скорости 25. ниже кратко описано, как использовать дуплексные червячные передачи.

Чтобы отрегулировать люфт червячной передачи или уменьшить увеличенный люфт из-за износа, очень трудно изменить межосевое расстояние между червячной передачей и червяком без возможной серьезной модификации конструкции. Дуплексная червячная передача была разработана для решения этой проблемы и подходит для применений, где требуется высокая точность с малым люфтом. В этой системе сторона червячной передачи имеет такую же толщину зуба по окружности, как и другие цилиндрические шестерни, но на стороне червяка для противоположной поверхности зуба используются разные ходы, что приводит к постоянному изменению толщины зуба. После того, как межосевое расстояние зафиксировано, фактическая регулировка люфта выполняется путем перемещения червяка в осевом направлении с помощью прокладок или винтов. Стандартные дуплексные червячные передачи KHK рассчитаны на изменение люфта на 0,02 мм при осевом перемещении червяка на 1 мм. Во всех случаях мы не рекомендуем нулевой люфт, так как необходимо поддерживать определенный уровень люфта, чтобы не допустить разрыва масляной пленки.

Принцип самоблокировки червячных передач

Самоблокировка означает невозможность привода червяка с помощью червячного колеса, и эта функция используется в таких вещах, как системы предотвращения реверса и механизмы наматывания.

Склонность червячной передачи к самоблокировке увеличивается по мере уменьшения угла опережения (самоблокировка становится легче).
Чем больше угол опережения, тем меньше самоблокировка.

Количество витков червяка

При одинаковых модулях и шагах червяков угол подъема становится больше по мере увеличения числа витков, т. е. легче самостопориться при меньшем числе витков.

Делительный диаметр червяка

При одинаковых модулях червяков и количестве витков угол подъема становится меньше по мере увеличения делительного диаметра, т. е. при большем делительном диаметре самостопориться легче.

При малом угле опережения

Поскольку сила, показанная красной стрелкой, мала, сила поворота

При большом угле опережения

Поскольку сила, показанная красной стрелкой, велика, сила поворота больше коэффициента трения, самоблокировка не происходит.

Другие

ШВП имеют низкий коэффициент трения из-за контакта качения на винте.
Несмотря на то, что сила, показанная красной стрелкой, мала, сила вращения больше коэффициента трения, и самоблокировка отсутствует.

Проблемные области самоблокирующегося

Поскольку самоблокирующийся механизм зависит от коэффициента трения, ему не хватает стабильности.

Даже при одинаковом угле подъема затруднена самоблокировка материалов с малым коэффициентом трения (μ)
Пример:
Комбинация материалов / коэффициент трения
железо и железо / около 0,3
Комбинация материалов / коэффициент трения
железо и алюминий бронза / около 0,2
Комбинация материалов / коэффициент трения
железо и бронза / около 0,15
Коэффициент трения изменяется со скоростью
В неподвижном состоянии статическое трение велико, но по мере увеличения скорости оно становится динамическим трением, и коэффициент трения уменьшается. При наличии вибрации возможно обратное вращение.
Коэффициент трения меньше при низкой шероховатости поверхности.
Трудно самостопориться шлифованными червяками.

Червячная передача «Песочные часы»

Эта статья воспроизводится с разрешения.
Masao Kubota, Haguruma Nyumon , Tokyo: Ohmsha, Ltd., 1963.

Существуют специальные типы червячных передач, делительная поверхность которых достигается за счет вращающейся дуги, которая соответствует части, ближайшей к червяку делительной окружности вокруг червячного вала в центральной секции (см. рис. 6.2(в)), таким образом, формируя профиль зуба червячной передачи в центральной части, формируя выемку с помощью фрезы, соответствующей профилю зуба, затем формируя зубья червячной передачи с помощью фрезы. чей профиль зуба такой же, как у нижней части, или путем обеспечения нижней части червячной передачи и изготовления червяка с помощью фрезы, подходящей для нижней части. Червяк Хиндли или конический червяк соответствуют первому и имеют прямолинейный профиль зубьев в центральной части, как на рис. 6.9., в то время как плоская червячная передача соответствует последнему и использует плоскую поверхность в качестве основания червячной передачи. В некоторых червячных передачах используется эвольвентная косозубая передача. Этот тип червячной передачи обычно зацепляется вблизи центральной секции (что касается червяка Хиндли, все зубья червяка постоянно находятся в прямом контакте в центральной секции) и имеет большую грузоподъемность, но требует точной сборки.

Рис. 6.9 Червяк Hindley

Ссылки по теме :
Типы зубчатых колес – Подробное описание типов зубчатых колес
Зубчатая рейка и шестерня — Подробное описание зубчатой рейки и шестерни
Эквивалентные таблицы «Сырье» и «Сорт точности зубчатых колес» % 3 0 объект > эндообъект 4 0 объект > эндообъект 7 0 объект > эндообъект 8 1 объект > ручей 2006-07-17T08:49:54-05:002004-01-07T10:43:54-05:00Библиотека Adobe PDF 5.00Adobe Illustrator 10.04cast logo2004-01-07T16:43:50Z2000-02-16T13:53:53Z

4cast логотип

Adobe Illustrator 10.02006-07-17T08:49:54-05:004приведение логотипа конечный поток эндообъект 210 0 объект > эндообъект 211 0 объект > /Цветное пространство > /Шрифт > /ProcSet [ /PDF /текст /ImageC ] /Свойства > /ExtGState > >> эндообъект 212 0 объект > эндообъект 213 0 объект > эндообъект 214 0 объект > эндообъект 215 0 объект > эндообъект 216 0 объект > ручей 2005-03-07T23:16:32Z2005-03-08T16:10:08ZИллюстратор
JPEG256128/9j/4AAQSkZJRgABAgeEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgAgAEAAWER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9U4q7FXYq7FXmvnr/nID yB5UkltFuDq+qx1VrOxIdUcfsyzE+mu/UCrDwzYabszLl3rhj5tc8sYvDvM//OUn5g6mzx6Olvod sahfSQTz0P8ANJKCv0qgzc4ex8UfquRceWoJ5POdV89+ddXJ/SWu392pr+7kuZSgrsaJy4j6Bmwh psceUQPg1HJI9UjZmZizEsx3JO5Jy9ivguLiBxJBK8Ug6OjFTtv1GAgHmoNMn0b81vzH0ZkNh5iv lSONCGWVp4hT/iqb1E/DMbJosM+cQzGWQ6vUPKn/ADll5itWSHzNpkOowDZrq1/0ef3YoeUbn2HD Nbm7EgfoNe9tjqO97v5I/NLyT50iH6E1BTdgcpNOn/dXKAdf3ZPxAd2QsPfNLqNHkw/UNu/o5EZi XJlmYrN2KuxV2KpN5o85+V/K1l9c1/UYbCE19NZCTI9OojiUNI/+xU5dhwTyGoC0SkBzeH+a/wDn La3jdofKujmah3vNRJVT8oIjyI+cg+WbjD2Iec5fL9bjy1A6PLdb/P8A/NbVmPLW3sojuIbFEtwK /wCWo9X73zZ4+zMEf4b97Uc0iw++80+ZtQJa/wBXvbst9oz3EshO9d+bHMqOGEeUQPg18Z70PBq+ rQPzgvZ4n/mSV1Pj1ByRxxPMBeI97ItJ/Nv8zNKZWs/Ml/RPsxzym5QU/wAif1Ep9GUT0OGXOI+7 7mQyyHV6N5Z/5yw83WbJH5g0621WAbPNDW1n+dRziNPAIPnmvzdi4z9BMftbY6g9Xt/kf87PIHnB o7eyvvqepyEKum3oEMzMe0ZqUk+SsT7ZptR2flxbkWO8N8ckZcmeZhNjsVdirsVeT/8AORP5j6j5 P8r2lvo1ybXWtUnpDMoVmjggo0rDkCKklF3HQnNp2XpBlmTIXENWafCNnzt/yvf82/8AqY5/+RcH /VPN9/JuD+b97i+NLvd/yvf82/8AqY5/+RcH/VPH+TcH83718aXennkf8z/zj80+bdL0CDzHcA30 6pK6xwVSFfjlf+7/AGI1Zsp1Gj0+LGZGI297OGSZNW+xc5NzHYqlnmTzNoflrSJtW1q7S0sYRu79 WahIRFG7u1NlG+WYsMskuGIsoJAFl8mfml/zkF5l83STafpLSaP5eNU9CNqTzr0rPIvQEfsKadjy zqNh3ZDFvL1S+5w8mYnlyeT5tGh6B5P/ACK/MjzQkc9tp31CwkoVvb8mCMqdwyqQZXB8VQjMDP2l hx7E2fJtjhkXq+if84h6eqo+ueYJZWNPUhsYVjA33AllMlfnwGazJ24f4Y/NuGmHUsng/wCcWPyw jWjtqEx/mkuFB/4SNBmMe2cx7vkz8CKlef8AOKf5azK3oXGpWrEfCUniYA07h5mr9+GPbOYc+Eqc EWGeYP8AnEXUI0Mnl/Xorht6W99EYf8AkrGZK1/1BmZi7cH8cfk1y03cXj/m78tvO3lF/wDc7pUt tATxW7WktuxPQCaMslT4E19s2uDV48v0n9bTLGY82O21zc2s8dxbSvBcRMHimjYo6sOjKy0IIzII BFFgC+hfym/5yZnjkh0bzy/qRMQkGuAUZOwFyo+0P8sbjuD1Gh2vZA+rF8v1OVjz9C+koZoZ4Y54 JFlhlUPFKhDKysKqysNiCOhznyK2LkryQoLMaAbknoBgV4D+a/8AzkxbabJNo3kkpd3q1SfWGAeC NhsRAp2lYfzh5f8AWzeaLsgy9WTYd363HyZ62D5q1bWNV1i/l1DVLuW9vZjWS4ncu59qnsOwzoYY 4wFRFBxSSeaceUvy785+bZeOg6XNdxA8XuiBHAh8Gmcqlfatcqz6rHi+o0mOMy5PYfL3/OI2qSos nmDXYrUmhNtZRtMd+oMshiAI9lOanL24P4I372+On7yzKD/nFD8uEiCy3mqSyftOZoVqe9AIdhmI e2s3dH8fFn+Xisuv+cTfy8kU+hqGqQP2PqwOvXuDDX8cI7ay9RH7f1qdPFimtf8AOId8qFtE8wxT PvSG9gaIe37yJpf+IZk4+3B/FH5MDpu4vJ/N/wCUf5geU1ebV9Jk+pJub+3pPbgVpVnjrw/2dM2m DXYsv0nfuaZYpBh5JBqNiOhzLYPZfyt/5yO8weXHh0zzI0mr6HUIszHld269Pgc/3ij+Vt/Ajpmo 1nZUMnqh6ZfYW/HnI5vqvQ9d0jXdLg1XSLpLywuV5QzxmoPYgjqrA7EHcHrnM5McoS4ZCiHLBtHZ BLsVfE35+ecR5n/Me/eF+dhpf+4+zINQRCT6jimx5SlqHwpnYdmYPDwi+ct3BzSuTzrNg0uxV9ЧАС/ APOJnkz/AI6nm+5T/tX6cTT2edx/виг/6wzn+29Ryxj3n9Dl6ePV9H5z7kpX5n8y6R5a0O61rV5v RsbROTnqzE7KiDarMdlGWYcUskhGPMoJAFl8Tfmb+Zuu+fNde9vXaHToWYabpoYmOCMnbbo0jD7b 9/lQDsdHo44I0OfUuBkyGRSvyb5J8xecNYTStDtjPORymlPwxQx1oZJX/ZX8T2qcs1GohijxSKIQ Mjs+s/y0/IPyj5OjhvLqNdX19aM19OoKRN/xREahafzGre46Zy+r7SyZdh6Y9363MhiEfe9OzXNr sVdirsVdiqy4t4LiB4LiNJoJVKyRSKGRlOxDKagg4QSDYV4P+aX/ADjLpmoRzar5KVbDUBV5NIJp bSnrSEn+6Y9h9j/VzdaPteUfTk3Hf1/a4+TADyfMeoaffadezWN/A9teW7mOe3lUq6MOoYHOjjIS FjcOIRT178iPzuuPK17F5f1+dpPLVwwWGVzyNnIxoGBJ/uT+2vb7Q711XaXZ4yDjh9f3/tb8OWtj yTX8/vzzk1Wa58peWLimkxkxanqMTf70sNmijYf7qB2Yj7f+r9qrszs7hrJMeroO79rLNl6B4Zp+ n32o3sNjYQPc3lw4jgt4lLO7HoFazdSkIizsHGAt9N/ld/zjHplhHDqvnULfX5AdNIU1t4j1pMw/ vWHgPh/1s5zWdryl6cew7+v7HLx4AOb3e1tbW0t47a1hS3t4lCxQxKERVHQKqgAD5ZpSSTZchVwK 7FXYq7FXEAih4B6jFXkH5mf845eV/MyTX+gqmia4at+7WlrM3WkkS/YJP7afSGza6TtWePaXqj9r TPCJe98qeZfLOueWtXm0nWrV7S+gPxI24ZT0dGGzKexGdNhzRyR4omw4cokGiyj8pvzX1jyFrSyK z3Gh4LAalp1ahh09WME0WVR0PfofbG1uijnj/S6FnjyGJ8n2rous6brWlWuq6ZOtxYXkYlgmXoVP j4EHYjsds5DJjMJGJ5hzgbY7+bPnEeUfIWq6uj8Lz0/q+n77m5m+CMjx4V5n2U5fosHi5RHp19zG cuEW+ECSTU7k9TnbOvdihVtLS4vLuG0tozLc3EixQRKKszuQqqB4knBKQAs8kgW+/PIvla38q+Ut L0GCh+owKkzqKB5m+KV/9lIzHOG1GY5MhkersYxoUnuUsnxz/wA5BfmlJ5u8ytpOnzV8vaPI0cHA /DPOPhknNNiBuqe24+1nWdmaPwocR+qX2OFmyWa6ME8k+TdY84eYrbQ9KQGec1lmavpwxL9uWQj9 lfxO3U5m6jURxQMpNcIGRp9v+Q/Ieg+StBi0jSIqAUa6umA9WeWlDJIR+A6AbDOO1OplmlxSc+MR EUGRZjsnYq7FXYq7FXYq7FXYq8u/Ov8AJqx88aY+oaeiweaLSP8A0abZRcIu/oSn/iDdj7Zsuz9e cMqP0H7PNqy4+Ieb42ura4tbmW1uY2huIHaOaFwVdHQ0ZWB3BBGdaCCLDgkOtra4uriK2t42muJn WOGJAWZnY0VVA6knEkaWVAfZP5Jfk1ZeSNLTUdRjWbzReR/6TNswt0bf0Ij/AMTYdT7ZyXaGvOaV D6B9vm52LHwjzeo5rW12KuxV2KuxV2KuxV2KsO/M/wDLLRPPuhNZXiiHUYAzabqAHxwyEdD/ADRt +0v8aHMvR6uWCVjl1DCcBIPiPzF5e1Xy7rV3o2qwmC+spDHKnY9wynurDdT3GdjiyxyREo8i4Eok Gi9n/wCcWPPep2vmGTydKr3Gm6gslxb03FtNEhZ29kkVaH/Kp4nNR2zpomHidR9rfp570v8A+cr/ ADl9c16w8qW71h0tPrV6o/5aJ1/dqf8AUi3H+vg7FwVE5D12h5/HJdRLo8EzeOM7FXr/APzjJ5LG uefP0xcR8rHQEFxuNjcyVWAf7GjP81GantfUcGLhHOX3dXIwRs33Pr/OVcx5r/zkB56k8qeQLhbS X09V1cmxs2U0dFcEzSr3+GPYHsxGbDszTeLlF/THdryz4YvivOwde+0PyD/LSPyd5RjuryHjr+rq s98zD4okIrFB7cQat/lE+AzkO0tX4uSh9MeX63PxQ4R5vTs1za7FVssscUbSsuI40BZ3YgKANyST 0wEgblMYkmhuXnXmL8/PIOku0NtNLq1wuxFmoMQPvK5RSPdOWYGXtLHHl6nqtD7G67OLkBjj/S5/ IWfnSRWH57+Ztbcjy/5LuL2NWo0yyu6j2YrDxU/NsoHaU5/TC/t/Q7LN7H6fTj9/qYwPdQ/4qz8k /sPzB/MU3dtFqXkSeG3uJUR7mK5EnpI5Cl2jWNj8NancZdHV5euMuszdi6DhkceqiZRB2Mavyu3o ubF5V2KuxV2KvmX/AJyn/LqO1urfzrp8XGK7ZbbV1UbCYD91Mf8AXVeDe4Hds6LsbVWDjPTk4uoh 1W/84tflxHEXk/nXUYg0NmzW+kI42M9P3k1D/Ip4qfEnuuHtnV0PDHXmunh2ew+fvzp8jeSZTaal cvdaoAGOm2aiSZQwqDISVSOvWjNWm4GanTaDLm3AqPeW6eQR5vOz/wA5eaBXby9d0/4zR/0zP/kO f84Nf5gO/wChvNA/6l66/wCR8f8AzTj/ACHP+cF/MB3/AEN5oH/UvXX/ACPj/wCacf5Dn/OC/mA7 /obzQP8AqXrr/kfH/wA04/yHP+cF/MB3/Q3mgf8AUvXX/I+P/mnH+Q5/zgv5gPYY/NtvH5JHmzUY GsbYWP6RmtnYGREMfqBCdhzIoKeO2ao4D4nAN96b72t49/0N5oH/AFL11/yPj/5pza/yHP8AnBo/ MB3/AEN5oH/UvXX/ACPj/wCacf5Dn/OC/mA2v/OXehMwVfLt2WJoAJoyST/scf5Dl/OC/mB3I7/n Ij8vH8y+TYPN9tZm217S7dZb622ZzalecsbEUq1uSWr4cvbIdl6rw8nhk+mR29/7U5oWL6pp/wA4 u+WI9J8uaz56vYnYypJBZrGpeQ29t+8nKKPtF5FCgDuuW9sZuKccQ/BKNPGhbxTzJpHn3X9f1DWr zQtR+sahPJcOotZyF5sSEHwdFHwj2zcYcmKEBESjt5hx5RkTdJb/AIL84/8AVh2H/pEn/wCaMs/M Y/50fmECEu53+C/OP/Vh2H/pEn/5ox/MY/50fmF4Jdz7A/ITyS/lX8vLOO5iMWp6mTfXysKMplA9 OMg7jhEFqD0aucp2lqPFymuQ2Dm4o8MXouYDY+RP+cpPM7an+YKaPG9bbQ7dIuINR684Esjf8CUU /LOp7Hw8OLi6yLh6iVmmOfkV5PTzT+Y+nW06epYWBOoXqkAgx25BVWB6h5Sin2OZHaWfw8JI5nZh hjcn29nHOe7FUNqep2Gl6fcahfzLb2dqhknmboqj5bk+AHXITmIgk8g3afTzzTGOA4pyNAPlX8yv zX1rzhdvbxs9noKN/o9ipoXAOzz0+03enRe3iec1WrllPdHufZ+wfZvDoYiR9WbrLu8o9w+0/YzD 8ofyUg1G2h8xeZ4ibKQCSx05qr6q9pZuh5Hqq9+p265Oi0HGOOf093e6L2m9rDikcGmPrh2S7vKP n3np72YD8/vy106thawXSW9sxiiFtbxrDxUkVjAdfhPbbModpYo7AGvcP1uh/wBBnaGX1yMeKW/q kb+O3N6JoOs2+t6PaatbRyxW14glhSdQsnAn4SQCw+IbjfpmfiyCcRIdXltZpZafLLFIgygaNcrR +WOM7FXYq7FUn84eW7XzN5X1PQbmnp6hA8SsdwknWN/9hIFb6MtwZTjmJDoiQsUxbW54vys/JqQW RUzaNZJBbsRVXu5mCepxPWs0pcjMnGPzOo3/AIj9n9jA+iPufE93d3V5dS3d3K891O7STzyMWd3Y 1ZmY7kk52MYgChycAm1LChmv5a/lN5k/MCa9XSZbe2gsAn1m4umZVDS8uCqEV2JPA9qZh6vWwwVx Xu248Zkz3/oUjzx/1d9M/wCCuP8AqlmD/LeP+bL7Gz8se93/AEKR54/6u+mf8Fcf9Usf5bx/zZfY v5Y96O0T/nE3zJFrFlLq2p2EumRzxvexQmYyPCrAui8o1WrDbfIZO2oGJ4QbSNPvuyr/AJyq84jT fK1l5XtXCz6u/q3SLTa1tyCFI7c5eNP9U5jdjYOKZmf4fvLPUSoV3vlXOmcJ2KvTf+cevJH+J/zC tpriPnpuigX11UVVnQ/uIz/rSb07hTmt7U1Hh5iBzlt+tuwRuXufYevajp2m6Jf6hqRH6PtLeWa6 DComSISwoetRtTvnKY4GUgBzJc0mnyT5f/5yU86eX9Lg0nS9N0tNNtF9O0hkinYogJO7LOnImtST 1OdTk7JxzlxSMrPu/U4Yzkcnqv5Jfn1rfnfzNc6Hr1tZW0htjPYvZpKnJo2HNG9SSavwtyFKdDms 7Q7NjhgJRJO+9t2LKZGi9vzTN7sVdirsVfn9571U6v5113Uq1W7v7mSPetEMrcBUeC0GdzpocOOI 7gHXZDci96/5xD0RV0/zBrjpVpZYbGGSh3EamWUA+/qJX5ZpO3Mm8Y/FyNMNiX0Pmhcl2Kvnn/nI nz091qUflSyk/wBFsuMuolTs87CqRmnaNTX5n/JzRdpajilwDkPvfUvYfscQxnVTHqntHyj1Px+4 ebEPyf8AJC+a/N0UV1Hz0qwAub8H7LAh5Ij/AMZG6/5NcxdHg8TIAeQ5u99qO1vyWlJif3k/TH9J +A+2noX5z/mF590LU5tMtIU0/QruFra1mZY2kmogE0kdGLJx9QKNvfMzXanJGRiNo8nlvZXsTRan GMkyZ5oy4iN6G/pB235WXi2geXNb8wXxsdHtGvbpUMrRIQKIPALESVFKsB1zWQxymaiLL6Brddh0 SOPLLgjdX5voDzL+ampeRvKWj6ffW8M/m64thJJagBILaOpCc1Q78QOAVTvQmvjuMmslhxxifrr5 PmOg9ncfaOqyZISI0sZVfOUj1q+/nZ7xsxTy55j/AD787JLd6RepbWMTFfW9OCGHn14IzI7ufvp3 zGx5dTl+k7fAO612h7E7PIhliZTPS5E13ncAJVbfnV+ZvlrXJrDW5k1A2crQ3dnOkYNVNG4SwhT8 juPbIR12bHKibroXNyeynZ2rwieEGHELjIE/aJfsL6M07XLC90G31xX9KxuLZbzm5A4RsnqHl4cR 1zfRygw4+lW+VZ9JPHmOGrnGXD7zdbPnvUv+cjvObahcnT4bNLEyP9VSSJ2cRVPDmeYq3Hrtmjl2 nkvaqfUMHsLpOCPiGfHW9EVfWtkxvf8AnJHzBPHbWmj6VC14yRxyzz83Mk7KAxjhRl4gvXiCzZOX ak6AADi4vYTBEynlyS4LJoUKj5yPPbnsGV/nxaa1P+R94b8JJqUIs5r/ANAEIGEyepwFW+FS3j03 zq+xSRljxfVX6HzHX+HxT8K/Dv03zq+r45zsnUuxV67/AM40eeP0B56Gj3DhdP8AMIW2avRblKm3 b/ZFjH/sh5Zqu1tPx4uIc4/d1b8E6Nd77BzlHNdirsVfDH5z+cf8WfmHqmoRvzsbd/qenkGq+hAS oZfaR+T/AOyzs+z8HhYgOvMuBllcmEZmtTsVfZv/ADjr5J/w3+X1vd3EfHUdcIvrivURMKW6fRH8 XzY5yPamo8TKQOUdv1ufhjUWPf8AOVXnT9HeVrTyxbSUutZk9W6AO4tYCDQ/8ZJeP/AkZf2Np+KZ meUfvY55UK73ynnTuEzX8l9Uk0z80/LVwhoZb1LVvdboG3I/5KZh9oQ4sEh5X8t23Eakh4TnFue7 FXYq7FX5xMzMxZjVmNST1JOegOsfXv8AzixAsf5YM46zahcSN8wsafqTOU7ZN5vgHNwfS9gzVNyV +aNet/L/AJe1DWbjeOyhaQL/ADP0RP8AZOQuVZ8vhwMu5zOz9HLU54YY85mv1n4Dd8WX97c397cX t05lubqR5p5D1Z3Ysx+85yhJJsv0DhwxxwEIioxFD3B9PfkJ5W/Q3keO+mTjeay31pyevogcYF+X Grj/AFs6Ds3Dw47POT4/7Zdo+PrDAH04vT8f4vt2+DxP85vNn+IvPN40L87HT/8AQrSnQiIn1HH+ tIWofCmajW5vEyE9BsH0h3V7N/K6ONj1z9UvjyHwFfG3rn/OPHlD9GeWZdeuEpd6w37kkfEttGSF 6/ztVvccc2fZmGo8Z6/c8P7b9p+NqBgifTi5/wBY/qG3zTjzzJ+TNvqbXHmw2b6myqrq/qTTBQKL yjh5sop7ZZqPy3Fc/q+P6HB7Ij2tLHw6Xj8P4CPzNBA/8rm/KnQ9Ae20C6V/qsTfUdOhtrmJWc1I Xk8aqKsasScj+ewwhUOnIbuR/oV7T1GcSzx+o+qRlE7fCXdyfOQGqeY/MP8Av/U9Wuv+Cmnf8Byb NFvOXeSX1f8Ad6TB3Y8UfsiHvv51a5H5U/L3T/KljJ+/vIY7MEfaFpbIqyE+HP4V9wWzc6/J4eIY x+AHzL2U0Z1uvnqpj0xJl/nSJr5bn5PNvyb/ACxi846jNd6kXTRdPKiZU2M0jbiIN2AG7Eb0p41G DotL4st/pD1ntT7QHQ4xDH/fT5f0R3/q/Y+gLT8sPINnd2t5a6Jbw3Vm6y20qcgVdDVW6/EQfHN1 HRYgQQNx73zHJ7Qa6cZQllkYyFEeRT7VdMs9V0u70y9T1LS+hkt7hPGOVSjfgczITMZCQ5h05D8/ vM+gXnl7zDqOiXgpcafO8DHoGCn4XHs60YexzucOUZICQ6utlGjSWZaxXwTSwTRzwuY5omDxyKaF WU1BB8QcBFiikF98fl35sh82eTNK11CPVuoQLpB+xcR/BMtO3xqae1M4jVYPCyGPc7GErFsjzHZM E/O3zj/hX8utTvYn4X12v1GwIND61wCvIHxSMM4+WZvZ+DxcoHQblhklwxt8OZ2brnYqy78qPJj+ cPPWmaMyFrIv6+osP2bah5pKkdOeyA+LDMTW6jwsRl16e9sxR4pPu9EREVEUKigBVAoABsAAM4p2 D4W/OHzmfN3n/U9Tjk52ET/VNO8Pq8BKqw/12q/+yztNBp/CxCPXmfe4GWVyYmlhdvp82oLGTZwS xW8svYSTLI8a/SsLn6MyuIXXVrra0y8kO6edNAdGKuupWhVgaEEToQQRleo/u5f1T9zKh2B+gmcK 7F2KuxV2KvzluIHguJYJBSSJ2Rx03U0PXO/BsW6win1r/wA4p3izflrcQcgWtdSnQrtUBoonB+nk c5btmNZr74ubgPpey5qW54d/zkp5rEdrYeWLd/jmP12+A/kWqwqf9ZuTU9хмм7VzcoD3l9F9g+zr lPUyHL0x9/8AF9lD4l5F5C8qT+afNVjpEYPoyOHvJF/Yt0NZGr8th7kZrMGI5JiIe57Z7Rjo9NLK eYHp85Hl+O59P/mV5li8o+RLu6taQziNbPTUXbjLIOKcf+Magt/sc6HV5fCxbe4PjvYOgOu1sYy3 F8U/cOfzO3xfLXk7y3c+ZfM1ho0Na3UoE0g/YiX4pX/2KAn55zuHGZyER1fZu1NfHSaeeY/wjbzP QfN71+cv5if4P0i18teX2FvqU0KqsidbW1T4F4/5TceK+AFfDNxrtT4URjhzr5B809luw/z2WWoz +rGJf6aXP5Dme/5sC/Jf8rrfzbPc65rweXSoJCiRFmU3M5+Jyzg8uK1FaHcnrscw9DpBlJlL6R9r 0vtV7Qy0UY4cFDIRz/mx6UOVn7B8EN+fGmeUdh2+y0nQLCKznggMt+0RbcykemhUkgFVXl/shkdf DHCfDAV3t3sdqNVnwSy55mQMqjflzP6PgmX/ADjn5SF7rtz5kuU/0XSlMVszDY3Eq7kdv3cfX/WG Wdm4eKfEeUfvcT257S8PDHTxPqybn+qP1n7iw380fNjeavOl7fQsZLKJvqungVIMMRIDD/XYl/pz F1WbxMhl06e533s92b+T0cYHaZ9Uvef1cvg+mfy18rDyx5N0/TGULd8PXvT4zy/E4P8Aq7J8hm/0 eHw8YHXmXyLt7tH85q55B9N1H+qOXz5/Fk+ZTp3Yq+Yv+csPJX1bVNP8320dIr4Cy1Agf7viUmFj 7vGCv+wzo+xdRcTjPTcOLqI9Xz9m9cV2Kvor/nEzzjwuNU8o3D/DMP0hYAn9taJOo+a8Gp7HNB23 g2GQe4/ocvTy6PpTOecl8of85U+cf0l5vtfLlu9bbRIuVwAdjdXADEe/CPh8iTnT9jYOHGZnnL7g 4molvTxDNy4zsVfVX/OKvkoaf5au/NNzHS61hzDZk9RawtQkf8ZJQa/6ozme2dRxTEByj97m4I0L Zh+fPnP/AAv+XN/JDJw1DU/9x9lQ0YNMD6jjuOEQYg+NMxOzdP4mYdw3LPLKoviXOxde9i86+Vk8 r/kB5ct54wuqa7qiarck05BPqsqxJ4/DHIhI7MTmp0+bxNVIjlGNfa5E41APOPIsUk3nfy9ФГОУк mp2aIuwqWuEAG+bDUmscv6p+5qh9QfoHnCuxdirsVdir4M/NbRm0b8x/MVgU9NFvpZYUpSkU7etF /wAJIM7bRZOPDE+Tr8oqRet/84i+YEj1DXvL8h+K4iivrcV/3yTHL86+on3Zq+3MW0Z/Bu00uYe9 ec/Omi+UtHk1HUpRzoRa2oIEk8gGyIN/pboM5bUaiOKNn5O97K7Kza3KMeMe89IjvP43fIev63qn mXX7jU7us19fy/DGgLUrRY40G5oooqjOYyTM5GR5l9y0WkxaTAMcdoQH9pP3l9Kfkv8Als3lPRnv dRQDXNRVTOuxMEQ3WEHxru/vQdq5vtBpfDjxH6j9j5L7Vdvfnc3BjP7nHy/pH+d+r9rzf/nJDzLL d+ZLTQYyRb6bEJpR2aecV/4WPjT5nMDtPLeTh/m/pes9hNAIaeWc/VkND3R/Wb+QZF/zjd5Q9Cwv PNNylJLsm1sCR0iQ1lcf6zgL/sTl/ZeDnM+4Oq9u+0+KcdNE7R9UveeQ+A3+Lxnzvr1xr3mzVNUn Ykz3DiIH9mJDwjX/AGKKBmqzZDORker33ZGjjptLjxx6RF+87n7X1T5et9K8k/l5a/WHEdpptmJr qTb4pGHqSEdKl5GPEFIZ0WHhw4QT0FvjGtnl7Q10uEXLJOh7uQ+Q5vk7X9YvvMXmG81SdS93qE5c RrViORoka9zxWijOcyTM5GR5l9t0WlhpcEcY+mEf7T8eb3bzVJH+Wv5N2+iQME1nU1MEjKQG9WYc rmTbqEX4FP8Aq5t837jTiP8AFL8H9T5t2dE9rdrHNL+6×7/AfQPidz8Xmf5J+VP8QeebV5U5WOl0 vbmoqpMZHpIe3xSUNO4BzA0OHjyDuG713tZ2l+W0UgD68npHx5n5faQ+sM6Z8UdirsVY7+YPlC38 3eT9S0Caivdxf6NKw/u50POJ/kHArTtUZfpc5xZBIdGMo2KfA00MsMzwyqUljYpIh6hlNCD9OdwD e7riFmFDIvy68wT+XvPOiavC3H6vdxibelYZG9OVa1h3o2YZj6rEJ4pR8meM1IPvzOHdi/PTzRql xqvmXVdTuDWa9u553r4ySFqD2FaDO7wwEYCI6B1szZKWZaxVrK2N1eQWwYIZ5EiDt0HNgtT8q5GR oEpAsv0M0XSLLRtIstJsU4WljDHbwL34RqFBPuaVJzhMkzORkeZdkBT5P/5ye85/prz0ui28nKx0 CP0SB0N1LR5j/sQFT5qc6fsfT8GLiPOX3OJqJWaYX+U/k4+bvPul6O6lrMyevfnsLah55AfDnTgP c5l63P4WIy69Pe14o8UnqX/OXGuRya1oOgxEf6Fby3UqrTY3DBEBHaggJ+nNb2Jj9Mpd5pu1J5B5 z+R+jSat+anl6FRVbe5F7I1KgLagzVPzZAPmc2HaOThwS91fNqwi5B9yZxjnuxV2KuxV8/f85A/k t5q80eaLXXfLFkl201sIdQjMsUJEkLUR/wB6yV5IwXb+XN52b2hDFAxmeuzRlxGR2ec6T+Wv5y/l 5dnzeunpp8emRyNPdPc2cirE6FH/AHfqPzNG+FeJNaU3zI1esx6nGcUCeOX07dejdoscMeaMsvqx g+oC/p6s+T8kvzD82XUer6/rds63Kq63Jke5Yxt8SmNEVY+FDUAMBnnx7OzSlczR831KPth3fpcf Bpscq9wiPibJ+NF6h5E/KDyt5RdbuJWv9WAI+v3AFUrsfSQfCnz3b3pmw02hhi35yeR7Y9p9Trhw n0Yv5o6+89fu8mc5mvOPHvzU/JLV/NPmM63o97bxPPGiXMF2ZEAaNeIZGjSTqoGxGarV9nyyT4ok b973fs57WYtHp/ByxkQCaMa699kM8/L3Rtf0Tyza6PrK2fqWCCGCWxeRldB3dZI4+LeNK167ZmaX HKEOGVbdzzfbeqwajUSy4uOpmyJAbHyonb7nk/nb/nHbWJ9Xu9Q8u3cEltcyPN9TuC0bxs5LFEYK ystelafT1zWZ+zJWTDk9r2T7cYo4o49RGXFEAcUdwa6nu+1Cr+TX5v6xHHYazrQTTYgqiOe7lnQK v2eMS1UkU70yA0OeW0jt5luPtT2VgJnhxfvD3QjE/NE+XP8AnH7zbo3mnT9Ua6027srG7jn4O86O 8cb1B4+iyh6CtORFe+WY+zckZA3HY+f6mrX+2ml1GmnjEckZzgRyjQJH9bl8OSf/AJr/AJVeePOn mFLu1vLCHS7WIRWcM0kyuCfikdgsLrVm22PQDLtXo8mWdgiujrPZv2j0egwGMo5DkkbkQI15D6h/ ASYT8o/y6m8laLcw30kM2qXs3O4mgLMnpoKRIC6odqsfs98yNFpTiBvmXU+0vbg7QzRMARjgNged nmdifLr0Z3ma82p3Nzb2tvLc3Eiw28CNJNK5CqiIOTMxPQACpwgEmgr5t1r/AJy31GPVruPSNGt5 tMSRltJp3kEjxrsHYLQDl1p2zoMfYg4RxSNuMdRvsEsvP+ctvOEtpNFbaRZW1w6FYriskhjYigYK x4kjtXbLY9iYwd5EsTqT3PC5JHkkaR2LO5LMx6kncnNyA47WFDIPy+8vXXmHzro2kW6FzcXUfq0B PGFGDyuadlRScx9VlGPHKR7meMXIPv7OHdi+BvzH8rXflfztq2j3CMiRXDvasw/vLeRi0Ljr1Qj6 ds7fSZhkxiQ7vtdfkjUixrMlrdir2zSP+cqvOdl5d/R1zY299qUcfpW+rSM4bYUDzR7iR/eq175p 59jYzOwSB3OSNQaeMXd3c3l3Nd3UhmubiRpZ5W3Z5HJZmPuSa5t4xAFDk45Nvp7/AJxf8iyaJoV/ 5y1ZfqzalHwsjL8PGyjPN5TXosjKCK9lr0Oc32xqeOQxx6fe5eCFC3gX5lebX82+d9W12p9C5mK2 inbjbxARwinY8FBPvXN5pMHhYxH8W4+SXFK3s3/OJHlRzNrHmuZaIqjTbMkdSSss5HypGPpOantv N9MPj+pv08er6SznnJdirsVdirsVeB/85Yec/qmiaf5TtpKTak31u+UdRbwtSNT7PKK/7DN52Lp7 kch6bD3/AI+9x9RKhTf/ADjL+aaahpi+StWmA1CwUnSJHO8tsNzDv+1D+z/kf6uDtfR8MvEjyPP3 /tXBksU97zSOQ7FXYq7FXYq7FXYq7FXYq7FXzf8A85NfmwjBvI2izhtwddnjOwINVtQR3qOUn0L/ ADDOg7I0X+Vl8P1uNnydA+dbWET3MUBlSESuqGaUkRpyNOTkBiFHfbN/I0LcUB62n/OLX5mOiukm msjAFWFyxBB3BBEear+WcP8AS+Tf+Xk3/wBCsfmf/Pp3/SQ//VPH+WcP9L5L+Xkr2X/OKX5jS3CJ c3WnW0BP7yb1ZJCB7Kse5+kfPBLtrEBsJKNOXvP5W/k55c8gW7yWzG+1m4XhdanKoVuNa+nEgJ9N KipFST3PSmk1mvnnO+0e5yMeMRZ9mC2MO/MX8qvKvnyzSPVomivoFK2mpQELPGDvx3BDpX9lh8qH fMvS6yeE+nl3MJwEubwjU/8AnEfzjHcsumazp1za/syXPr28lPdEjuB/w2bqHbeOvVE38D+pxzpz 0KXT/wDOKf5lxsAlzpcwIrySeYAe3xwocsHbWHul8v2o/LyUv+hWPzP/AJ9O/wCkh/8Aqnh/lnD/ AEvkv5eT0D8vP+cWLHTruLUfON3HqUkRDJpduG+rch09WRwrSD/J4geNRtmDqu2TIVjFefVshgA5 qn/OS35nW+kaP/gfRpFW+vY1Gp+lQCC0I+GGg+y0o7fyf6wwdk6Mzl4suQ5eZ/h3rnyUKD5j07T7 zUr+30+yiae8u5Eht4V3LO5CqB8yc6OCHEENkHEAs0+9VIPlG18o+UdN0C3oxs4h9YlX/dk7/FK+ 9D8Tk0r0FBnEanOcuQzPV2MY0KZBlDJ2KuxV2KuxV84/85RflnfzTJ5507ncQpGlvqtvu3pKm0cy Dsm9HHY79zToOx9WB+6PwcbPC93ztp+oXunX0F/YzPb3ls6y288ZoyOpqGBzfSiJCjyLig0+x/yZ /OvTfPFimn6gyWnmiBP31t9lbhVG8sFfvZOo+Wcnr+z5YTY3h93vc7HlEve9QzWtrsVdirsVdirs VdirsVeIfnf+ftpoEM/l3ytcLPr71ju72Mho7QdCFPRpvb9nvvtm57P7MOQ8cx6fv/Y0Zc1bDm+V Ga4ubgsxea4merMau7u56nqSSTnTbAOHzX39he6fezWN9A9teWzmOeCVSro6mhDA4IyEhY3CkU+i f+cevzvt0t4PJvme5Efp8Y9F1CU0Ur0FtK56U/3WT/q+FdD2p2eb8SA94/T+tysOXoX0dnPuS7FX Yq7FXYq7FXYq7FXlv5zfnbpvka1fTNP43fmeeOsMGzR2wb7Mk+/0qnfvQddloOzzmNnah4+5qyZR h4vjrUNQvdRvp7++me4vLl2luJ5DVndjUsTnWRiIihyDgk2+jP8AnGT8qZIQvnrWIeLupTQ4HG4V hxe5IP8AMDxT2qf5Tmg7X1t/uo/H9TlYMfUvovNA5LsVdirsVdirsVWTQwzwyQTxrLDKpSWJwGVl YUZWU7EEdRhBrcK+SPzu/Ii98q3E+veX4mufLMjF5Ylq0lkW3Kt3MX8r9ujeJ6js/tIZBwT+v7/2 uHlw1uOTx+2urm1uI7m1leC4hYPDNGxR0dTUMrChBBzbEAii0Avob8tv+cpXhji03zxE0qqAia1b rV/Cs8I+17sm/wDknrmh2fY174vl+pyoajvfQeheY9C1+xW+0W/hv7VqfvYHDUJ7MBurezCuaLJi lA1IUXIBB5JjlaXYq7FXYqxvzf8AmN5M8o27Sa7qcVvMBVLNT6ly/hxhWr7+JFPE5kYNLkyn0j9T GUwOb5t/Mz/nJXzD5iSbTPLaPoukPVXnr/pkqnahdTSIHwTf/K7Z0Gk7Jhj9U/VL7HFnnJ5PGUSS SRURS8jkKqqCSSTQAAdSc2/JofUX5D/kL+hjB5q812/+5cUk03TZBX6t3Eso/wB/fyr+x1+19нм+ 0u0uP0Q+nqe/9jl4sVbnmnP57fkinnC3bX9CRY/M1ugEkWyreRoNkY9pVGyMev2TtQirs7tDwjwy +j7mWXFxbjm+Rri3ntp5Le4jaGeFjHLFICro6mjKyncEHqM6kEEWHCIeyflb/wA5I635aih0nzIk msaNHRIpwQbyBR0CsxAlUdlYgj+agpmo1nZMcnqh6ZfY3485GxfS/lPz75R82W3r6DqcN4QKyQA8 Z0/14m4uvzpTOezabJiNSFOVGQPJP8oZOxV2KuxVBaxrmjaLZte6tewWFolazXEixrsK0HIip9hv k4Y5TNRFlBNPAPzL/wCcpIfTl03yMhZ2qr61OnED3t4W3/2Ug/2PfN5pOxzzy/L9bjzz9z5yu7u6 vLqW7u5nuLqdjJNPKxd3djUszGpJOdBGIAocnFJt7L+R35D3XmaeHzD5khaDy5GQ9tbN8L3rA7e6 w+LftdB4jUdo9pDGOCh2/d+1vxYb3L6yjjjijWONQkaAKiKAFCgUAAHQDOXJcxdirsVdirsVdirs VdirTokiNHIodHBV0YVBB2IIOKvAfzS/5xitdQkm1bySY7O6ary6NIeMDnqfQc/3ZP8AKfh8OIze aPtcx9OTcd/63HyYL3D5v1rQda0O/fT9YsprC8j+1BOhRqdmFftKexGxzoMeWMxcTYcWUSOanpes atpN0t3pd7PY3S7Ce2keJ6eHJCDTDPHGQqQsKCRyejaJ/wA5JfmrpaJHLfw6nGlAq30CsaDxeL0p G+ZauYGTsnBLpXubRnkGTQ/85c+bglJtE093/mQzIPuLv+vMY9h5+kiy/MnuUrz/AJy287upFppG mwEinKQTykHxFJI8MexMfWUvsU6g9zDNf/Pj81NbQxTa5LaQH/dViq2vX/LiCyn6WzMxdm4Ifw37 92uWaRYFLLLLI0srtJI5LO7EsxJ6kk9czQKa2ReTPy683+crsQaFp7zxhuM144KW0Xf45T8IP+SP iPYZRqNVjxC5H9bKGMy5Pqj8q/yE8u+SvT1G9ZdV8wgVF260igPhAhrQ/wCWd/Dj0zmdb2lPNsPT D8c3Mx4hh4vUs1ra7FXmn5rfkb5d89I99CRpvmJVomoItVl4iipcIKch3DD4h7jbNjou0Z4ducO7 9TVkxCXvfKHnT8u/N3k29+ra7YPDGzFYLxKvbS03/dygUO37Jow7jOn0+qx5RcT+tw54zHmx+3uL i2mSe3leGeM8o5Y2KupHcMKEZeQCKLEF6BoP/OQH5q6OqxrrLX8K/wC679FuCfnIw9X/AIfMDJ2Z gn/DXu2bRmkGY2//ADlx50Uf6To2myGnWP149/pkkzFPYmPpKX2MxqT3Nz/85c+cWX9xounRtvvI Z3HtsHTAOxMfWRX8ye5jes/85KfmtqSskV9Bpsb1qtnAimh7B5fVcU9mrmRj7JwR6X7yxOeTzrVt b1nWLo3WrX1xf3J/3dcyvK1PAFyds2EMcYCogBqMiearoHlvXfMOoJp2iWMt/eP0ihWtB/M7fZRf 8piBgy5Y4xcjQWMSeT6S/K7/AJxj0/S3h2bzm0eoXyEPFpSfFbRnqPWY/wB6R/L9n/WzntZ2uZen HsO/r+xyseADcveVVVUKoCqooqjYADsM0jkN4q7FXYq7FXYq7FXYq7FXYq7FUs8weWPL3mKz+pa5 p8GoWwqVSdAxQnYlG+0h91IOWYs08ZuJpBAPN475m/5xO8qXrvNoGp3Gku1SLeZRdQjwVamOUD3L tm2w9tZB9YEvsaZacHk851b/AJxX/MqzYmyksdST9n0pjE9PcTLGo+hjmwh3zhPOw1HTyY/cf84+ /m/B9ry87gmgMdxaydPZZSR9OXjtPTn+L7D+ph5Mu5Vtf+cdvzfuAp/QXoo37Ut1arTem6+qW/DA e1NOP4vsKRgkynRf+cTPOT0yNq2p2OnRN9oR+pcyr/sQIkP/ACMzFydt4x9IJ+xmNOepeoeU/wDn GP8ALzRnSfUhNrt0u/8ApRCQA+IhjpX5OzDNdm7Xyz2HpHk2xwRD1ezsrOytY7SzgjtrWEcYYIUW ONF8FRQAB8s1cpEmzuW5WwK7FXYq7FVG9sbK+tZLS9t47q1lHGWCZFkjYeDKwIOGMiDY2KvJPNf/ ADi/+X+rs8+lNPoV03aA+rb17kwyGv0K6jNph7Yyw2l6g0ywRLzDWf8AnE7z3aszaZqFjqMQNFDN JbykePFldB/webLh31iP1Aj7Wo6c9Cxi6/5×3/N+3DN+gfVRafFFc2rVqabL6vL8MyR2ppz/ABfY f1MPAkp2/wDzj9+b89eHl51AoCZLi1j6/wCvKtfowntPTj+L7D+pHgy7mQ6R/wA4r/mReEG+lsdM j/aEsxlenssKup/4IZjz7ZwjlZZjTl6V5X/5xS8nWDJNr99cazKtCYE/0W3PiGCFpT9EgzX5u2sk vpAj9rbHTgc3sOieX9E0KxWx0axgsLRdxDboqAmlOTU+03iTvmpyZZTNyNluAA5I/IJdirsVdirs ВдирсВдир//Z
приложение/постскриптум конечный поток эндообъект 217 0 объект > эндообъект 218 0 объект > ручей приложение/постскриптAdobe Illustrator CS22006-06-07T16:24:53-05:002006-06-07T16:24:53-05:002006-06-07T16:24:53-05:00
256160JPEG/9j/4AAQSkZJRgABAgeEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgAoAEAAWER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9U4q7FXYq7FXYq7FXYq7 FVryIiF2NEUVJ9sVSi61S6dFe3HCMjc7Eg8qYqlytO8gHMlh+1U7e9cKEyj1oxr6b/vWUH97/Me2 3h74EoS8v5Z5T8X7qvwrvx9qjChX07UBBX1JD6QBogUddqYEp1FIJI1kAIDCoBFDiq7FXYq7FWmZ UUsxoqipPsMVcGBNB2/jireKoKa8mt7hvWWts1AjKOnStTiqKjmjkLBGqUPFh5HFV+KuxVCtqVqs wi5EuttyEjfFUSjchWhWm1DireKuxVaJELsgNWWnIeFemKrsVdirsVdirsVdirsVdiqDvL9oGCKn gWkb7IB77bnFVRWBlkkaUBR8CgEgDYNU12riqEFviIbeW3E6PEVqXJHwktUdOxXFUtS3M0qxQJzCn d67Ee/hhQq3ksMKyWkcHA1HJ2NWJHhilAYodiqK02MSXsaMKqakggHoK98VZLgS7FUFPqSJIYY15 Tg04MeIPyOKoqFpHiVpE4OeqVrTFVr24aZZebjjtwB+E/Riq9I1SvEdTUnuTiq7FXYqlF/qKRyJ9 VfcMTKANiTtv92Kr9M1KeeZo5aEdQwFKb9NsVTGSeKNC7sAoNCfAnFViLbyL6sPGpBCyKBXr/XFU JLrCQu0TozOhoTsAffviq9tZsRxoxbl1oDt864qqT6laRUHMMzUoBuN+5IxVLxrkyymsSFa78Sam nviqOh2ezlBJYxkbkMP6Yqi1ZXUMpDKehHTFW8VdiqDudVtIGKVLuNiq9j7nFURBPFPGJI25Kfw+ eKqmKoXUb0W0Pw7yvURj38cVQMF1HexPFeMFZCCrigPv4jFVQppywelVyJmqGO7UHRvliqkf3oQw yR8PiRUlWgKj6OwA3xVGaZCixl/3ZlqVLRdKeBxVbdaTby+rIOQlapFDtXFUgwoaxVHaRGzXqNSq rUn7v64pZDgV2KoeazjlnWUkiispA2ryFK/PFVdVCqFHQCgrudsVbxVC300ymKGA0kmanLrQDcmm Kq0UcdvGFB2rUsTUknucVQurXKx25j+KsgpyWlB8/nirHsKFwdgpANASD9Ir/XFWqnxxVUW4mSIx q1EJ5UHj41xVTJJNT1xVrFXYq7FUdpttbXJeKU8XpWMjY+/tiqe28PowpFXlwFAaUwJVMVS7Vbm3 AB4RLSZaNQV7HpiqQ4UL4ppYm5RuUbxBxVHNrl2VAUKDTdqVJP6sCVaHVo5E4XCD1ADwkIqASKeB IxVLmgl5fBGw7U61PtsMKEfe+mLaHklLmNFVlPZTtv8A598CVuoQTtcUjVSswAjCkdF6gDbvhVqx vJLS5aKYUViA9B0NOu2Kp7gVityoWZgAQOTGFDvvuMKFLFU+0cP6dVYmCnRhT4670PhgSmOKuxV2 Kof6/aet6PqfHWlKHriqIxVCzwyNdRTRlWMVQyE02bFUPqk8ckDW6sBNUHgdqgHsemKpXLJISktQ VPb8WB9qnChD4q1irsVdirsVdirsVVmtZljMjKVACsK+DGgxVMNGsqu00qh5aGKoI69x92BKc4qt kJUB+QVFqXqO1MVY7f3FtNIzRRlWLVMhJNR8u2FCExV2KuxVsEggg0I6EYqvM8x41diVNVJJqCf9rFXSTTymsjs1etT4YqmmnRry9eWTkbdeJiC7rTALDXssct2oTlGykUkfapJrU7VG/TCqd2n1j6un 1inq03p/h4wKxiXn6jczV6nkT44UJzYaQsZEs9HamydQCfHxwJV7+e8h5i2i5gihoCaH6MVRFsZz AvrgCX9oDFVTFUr1y54xrAp+J92of2ff54qk7xSIqMwosgqnuBthQjbK4e3T1TKGiIIMBJqT026j FKGmvJ5QoZ24rsNzU+598UKGKri7FAnZSSPmaV/Viq3FXYq7FXYq7FXYqm0WgsUrLLRiNlUdD71w JVtWkEMFtGfiowY02BCDcU+nFUfbyLJDG4qAyggHriqpiq2WISxlGJAYEGhodxTFWPfUHF2LdyAS eq7gV8cKEb+gQYj+8pLXb+UDwwJSu4geCVo36qaV8cKFLFXYq7FU+0eyWOETtvI/TfYDAlffsLS3 ASEINYQqigpua7bfPFULBcW1xCZ7sD1oiFLA0LANbbFU467jFUBLpMTXi3ANBy5Oh6E+309cVR+K uxVxIG5xVSuZWS2kkjILKpZSdxt8sVY0WeSZXm5OXIqe5FabYUIvU7XhcEllSPiPTU16AfZoAe+K UvxQ7FXYq7FXYq7FXYq7FXYqvhKLKjOKoCCwHcYqyK21G2uh5ITy36jwwJa1O0+s25C/3ifEn8R9 OKqllHwtIQR8QUdeorv3xVXxVTZZJBSpjU9QKcvv3xVuO3hiACIBTv33674qvxVKtagBQyqPiUjn t2NQMVSXCh3Ktg0rtWuKoyz1Oe3op+OIdUPv4HFUTq16ZIIo+FBKokqTWntgSlOFCf6TfNPGYnFG jAow7jpgSmGKuxV2KoPUJW+G3VOXrA8m3+ED9rbFVLT7+AWR9Q0EPwknuD0xVLzeQGf1ZFaTgxaN dh4+EHrt7YUKN5dtcy8iOKgDilagbUxVD4q7FXYq7FXYq7FXYq7FXYq7FUdpgYtIV2KBX5UqRRt9 v9UnFLICAy06gj8DgVvFXYq7FXYq7FVK7iMttIg6kf59MVYswAJANR2OFDWKuxVByamkdysbxOsR rW4YcUBHu1NvfLxpyY2CL7urhT1wjPhIIj/OOw+370YsokRWV+au+Ag1FD4ZSQQaLmRkJCwbCJsj D6yrLHzRjQkAkg9qAYEpzHZyJOksTCOKgDQ8abdad96nAlG4q7FXYqtcrxIYgcthXFWN34dbloyw YJ9niKLuAegwoUlhlatEJ4jkR3p40xVTxV2KuxV2KuxV2KuxV2KuxV2KthSWCjqdh9OKsgstPa1g lbIAVx1HsNhgSrWIm+rKZZBKWFQw8O2/fFURirsVdirsVdiqldSGO2lcdVUkfdirFcKHYq7FUo1i 3vX4vGTJwI9WNE+1Az/GtTyJIWhIUgmm3hk8eUx68t+X2e/8UwyaaGQmwDxR4dzyO1npt+jqnGk6 WzFYEb7K/EaniFG2yknBOVscOLgFf2fJlMFtHDDEiKB8A2am9e5+nINyrirsVdirsVSvXIZpEiZE5 KleRHUVoBiqlp6WdqvqXLBZzX4DvRT7DxxVEkQ3KGSBi8qsRHKg4la7gGtKjFVCbSR9YYsfhdCVb ZQJPf54qlrWd0leUTCldyNthU4UKOKuxV2KuxV2KuxV2Ktg0INK07HFU59F7mz+sRKizhg8fpjf4 duJJ8MCURPETUEMK8rogcqU4qTStd8VVrKJ4bWONwAyjcDfviqvirsVdirsVdiq2RFkjZG6MCD9O KsVlhniYrNG0bVIAam4BIDChOxpUfjhYgrMUuxV2Ksg0nTTaK8jsTLLuyk1C+wwKAj8UuxV2KuxV xIAqdgOpxVINVvxPII4nJhUb9gWrhVL8UIi2vri2/um+EmrKQCDiqJk1u7MgZKKoG6EAgnx8cUuk 1W7uUaFUUM4p8Na070qcVS7FCuLOd4lljUyKaghASVI7EYqokeEGh3IxVrFXYq7FXYq7FU70FZBFK T9gkcfmOuBKZLGiuzgUZ6cj402GKrsVdirsVdirsVdirsVQmo2wli58QxQGoP8pG9PfbbFWOXNrP FdqRKfRCsOHECX5UKuD1FKfjhXZNdGsoJY3llXmQ3FQenQHp9OBUymgthbmErSMjiAoJIr4AVxV1 vNFwSIvWVVAIYFWNB14nfFVcEEVBqMVdirsVdiqC1h4WxbiaVIDe4PYYqx3Ch3KuxV2KrlZlYMpo ymoPuMVRN5GGVLpABHL9oL0VwPiGKqEcsqBljYjnswHf2xVkFhA4tk+sKDJ7gVA7A4EoDVdNSNXu I9k2qg8SeuKpZHG8jhEHJm2AGFCZzaIyWpcPymUciO1ANwMCUrwoTSz0iGUI7OWRlDVWgFT+zX2w JTNI7aBoo1+FiCsa77/tHFVfFXYq7FXYq7FXYq7FXYq7FUFqmmrewCOoFDUV6H7sUEWhLaDVbMSL HGsiEV61FfYVBxS6wvGglMc8Tia4kBqRTrsOu/XFUznjtyrNNQKRRiTQU+eKqUV1pqIfTdEVeo+y fu64qiVZXUMpqp3BxVvFXYqhdSs2urfipo6nko7h3xVjZBBIOxHUYUNYq7FXYq7FVaGfivpSEmBj V1Wla+Ir3xVNtJNq7uYYCvAf3jGrGv6sCUzxVbLEksbRvurChxVLNJga3uJUlFGbaMkfaCncj7xi qakAih6Yqld9p6XF04RuEnpqUU9DQkH+GKqukWs9vE/q7cyCF8MVVrvqJN1MO/qbD7WxAJ26Yqq2 8wmhWQEGvUitKjY0riqpirsVdirsVdirsVdirsVdirsVU7i2inUBwaqaqw2ZT4g4qlOrp6USIZ3k djVlY12HQ07YqleFCrFdXEIIikKg9QMVTey1iJowty3GQbcqGh99htgSj0ngkNI5Fc+CsD+rFV+K qMllaSSeo8Ss56k4q76laemY/SUIeoAp+PXFUg1KKKK8eOJeKLSg38PfChC4q7FVe0tJbqTgmwh3 mPQDFWRWlrHbQiNN+7N3J8cCVbFXYq0VUSGIBYdD3FcVbxVKtTEsMscpYtFz5K3dG7j5HFURqOoG 3iUxDkZK8X7DFUPpt06x85gzvO54Go3oANGSMVTNNjxCcVABHSlTWo28MVXYq7FXYq7FXYq7FXYq 7FXYq7FXYqkGtI4vC5B4sBxJ6bDthVL8UOxV2KqttFJLOkcZozHZh398VZUOnjgS7FXYqlmuwoYE l2Dq1K+IOKpHhQ7FU80FgbeRafEHqT7EbYEpnirsVdirsVdiq2WKOWMxyDkrdRiqHW1kjQRoI3iH 2VcEED5/FX7sVXGCPkhMIAiHwcTsNwdgPliq53YRGZISZKbIaBj9I5YqpR6paPJ6ZJjfp8YoK+GK ouo+/FXYq7FXYq7FXYq7FXYq7FXYqpXVtHcRGNx/qnwPjirHrqwuLY1kWqVoHG4woQ2KuxVH6NG7 XysAeKgknt0pilkGBXYq7FUq16NzFE4+wpIYe56H8MVSXChfDG0sqRr1cgCvvirI7GxW0jKhizNQ ST028BgSicVdirsVdirsVdirsVWSzRxIXkYKo6k4qhJdYs0KHSZOXXj2B+eKrb3T7e4uUZ5CjuPs bbhRiqta20iIFmJYxmiGvwkD7J4+IxVFYq7FXYq7FXYq7FXYq7FXYq7FUJqy8rCXxFCPoIxVjeFC 5EZ2CqKsegxVlcUaRoERQqjsMCV2KuxV2KqF9AZ7WSIfaI+H5g1xVjHTChNNGseb/WJF+Ff7vtU+ P0YEp1irsVdirsVdirsVdiqXarqM1s6RxUqw5MSK96DFUnuLqe4YNK3IgUHYD7sKFLFUUl/K1zBJ O1REQKjrTvirJAQQCNwdwcCXYq7FXYq7FXYq7FXYq7FXYq7FVG8VWtJg3Tgx+4VxVi2FCa6LaI7f WG5cozRR+yajAlOsVdirsVdirsVQv6LseRYxVJNdyT/HFUUAFAAFANgBirsVdirsVdirsVdirsVS HWCZb0qikmNADt8z/HCqFWxvGXkIX49ehxQokEGh64q1irJdMMhsYjJ1pt/qjYYEorFXYq7FXYq7 FXYq7FXYq7FXYq06B0ZDuGBB+nFWL+gy3PokVYNxI3339sKGUgUAA7bYEuxV2KuxV2KuxV2KuxV2 KuxV2KuxV2KuxV2KuxV2KpBrNsIrgOoNJasT/lV3wqp6dYNdSGp4xL9pv4DFDILUKOUCgAoB7DAl vFXYq7FXYq7FXYq7FXYq7FXYq7FWP6jbtDf82qscjcg4r9P3YVT8seIKANX3oKfjgVvFXYq7FXYq 7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqoXZnCIIUVyzAMG6BSDU4qrKiIKKoUeAFMVbxVD30/pQg0J ZnUIq1qTUGm3sMVRGKuxV2KuxV2KuxV2KuxV2KuxVZLBDLT1EDUrQnqK7Yq1BbxQR8IwQvua4qqY q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FUNcy3fqLFbxgk/alb7K4qvgtVjHJjzmJq 0h6knw8MVf/Z
UUID:B2DF35084AF6DA11A0E8EB468D4AF0D0uuid:992D3A0F6CF6DA11A0E8EB468D4AF0D0uuid:357042C8F8C3DA1193D78A77F10CB380uuid:347042C8F8C3DA1193D78A87F108A70F конечный поток эндообъект 2190 объект > эндообъект 220 0 объект > эндообъект 221 0 объект > ручей ХДукТСвцЕат”М >
3 основных метода обработки зубчатых колес
Время чтения: 7 мин.
Исторически сложилось так, что методы изготовления зубчатых колес подразделяются на три основные категории: формирование, формование и фасонное вырезание. По мере развития новых технологий в этот список могут добавляться новые методы обработки зубчатых колес, но большая тройка по-прежнему является наиболее распространенными способами изготовления зубчатых колес:
Генерация зубчатых колес Методы используют режущие инструменты в форме желаемого профиля зубчатого колеса для создания зубчатого колеса (реечные фрезы, зубодолбление и зубофрезерование).
Зубообработка процессы создают зубчатые колеса без использования режущих инструментов (прокатка, литье, порошковая металлургия, 3D-печать).
Нарезание профиля зубчатого колеса включает в себя инструменты, которые используются для создания профиля зубчатого колеса (фрезерование зубчатого колеса, формование, прорезание пазов, строгание и электроэрозионная обработка).
Шестерня поколения
Метод Сандерленда
Фрезы реечного типа используются в одном из основных методов изготовления зубчатых колес. Этот процесс также известен как метод Сандерленда, который состоит из реечной фрезы, имеющей передний и задний углы для создания профиля зубьев на заготовке шестерни. Он использует определенное относительное движение между заготовкой и фрезой во время обработки для создания профилей зубьев и подобен зубчатой рейке, как показано на рис. 2. спиралевидная кривая, очерченная концом воображаемой струны, разматывающейся из этой неподвижной окружности, или если вы проследите точку контакта от одного зубца к другому, как показано на рисунке 1.
Рис. 1: Геометрия эвольвентной кривой
Метод Сандерленда отлично подходит для создания зубьев одинаковой формы, и все шестерни, нарезанные одной и той же фрезой, теоретически будут правильно зацепляться друг с другом. Таким образом, с помощью этого метода можно изготавливать зубчатые колеса, требующие высокой точности, даже зубчатые колеса с двойной спиралью. А поскольку принцип Сандерленда сохраняется с момента его изобретения, руководства и документация широко доступны и актуальны даже для новых конструкций машин.
Рис. 2. Метод Сандерленда
Зубодолбление
В этом методе зубчатого колеса резец и заготовка зубчатого колеса соединены зубчатыми колесами, чтобы они не катились вместе, когда резец совершает возвратно-поступательное движение. Фреза начинает прорезать свой путь на нужную глубину, как показано на рисунке 3, затем фреза и заготовка шестерни медленно вращаются по мере того, как зубья шестерни прорезаются в заготовках шестерни.
Рис. 3: Генерация зубчатых колес – формирование
Зубодолбление обычно используется для нарезания прямозубых, шевронных и храповых шестерен. Этот метод можно использовать для других типов зубчатых колес, но, поскольку вы используете фрезу, которая совершает возвратно-поступательное движение по форме зубчатого колеса, он полезен для упомянутых выше типов зубчатых колес, упрощая настройку во время производства. Вы по-прежнему можете изготавливать эти типы зубчатых колес другими методами, но при массовом производстве учитывайте преимущества формовки зубчатых колес в отношении скорости, конструкции и настройки. Однако этот метод не является лучшим вариантом для внутренних и червячных передач из-за положения фрезы (снаружи) и направления резания.
Зубофрезерная обработка
Зубофрезерная обработка производит зубья шестерни путем вращения фрезы цилиндрической формы, называемой «червячной фрезой», изображенной на рис. 4. Фреза может быть однозаходной, в зависимости от того, сколько зубьев за один оборот должно быть получено.
Рис. 4. Изготовление зубчатых колес – зубофрезерная обработка
Цилиндрические зубчатые колеса чаще всего изготавливаются этим методом, хотя множество других зубчатых колес, таких как циклоидные, косозубые, червячные, храповики и звездочки, изготавливаются с помощью зубофрезерной обработки. Крайне важно, чтобы варочная панель была хорошо спроектирована, особенно при резке сложной геометрии. Этот процесс обычно не работает для внутренних зубчатых колес. Подобно формованию зубчатых колес, этот метод имеет преимущества в настройке, но только для наружной резки, поскольку фреза обрабатывает заготовку шестерни снаружи.
Фасонное резание зубчатых колес
Следующий основной метод изготовления зубчатых колес — фигурное резание. Этот процесс не является предпочтительным из-за его ограничений — низкой производительности и плохого качества продукта. Тем не менее, различные методы фигурной резки являются полезными альтернативами для ремонта и технического обслуживания, когда это необходимо.
Формование, строгание и прорезание пазов
При формовании заготовка фиксируется, а инструмент на цилиндре перемещается вперед и назад по заготовке (см. рис. 5). При строгании инструмент фиксируется и заготовка перемещается по столу вперед-назад под инструментом (см. рис. 6). При прорезании пазов заготовка удерживается неподвижно, а инструмент на плунжере перемещается вверх и вниз по заготовке (см. рис. 7).
Рис. 5: Нарезание зубчатого колеса – строгание
Рис. 6: Нарезание зубчатого колеса – формование
И фрезерный станок, и рубанок режут по прямым линиям. Тем не менее, формирователь обрабатывает геометрию небольшого размера, в то время как рубанок предназначен для более крупных приложений. Формирователи можно использовать для создания пазов, канавок и шпоночных канавок. Долбление – это, по сути, вертикальный формовочный станок, который нарезает внутренние шестерни и канавки.
Рис. 7. Нарезание зубчатых колес – нарезание пазов
Фрезерование
Использование метода фрезерования относительно ограничено, но оно хорошо подходит для создания зубчатых колес сложной геометрии. Фрезерование применяется для изготовления косозубых и прямозубых зубчатых колес для различных отраслей промышленности, в том числе автомобильных трансмиссий, а также для создания червячных фрез.
Рис. 8: Нарезание зубчатого колеса – фрезерование
Этот метод является медленным и приводит к интенсивному теплообмену с заготовкой, поэтому последовательные зубья не следует фрезеровать один за другим.
Электроэрозионная обработка (EDM)

EDM — это производственный процесс, при котором материал удаляется с заготовки путем применения серии разрядов тока между двумя электродами, разделенными диэлектрической жидкостью ванны.
Электроэрозионная обработка хорошо подходит для резки сложных геометрических форм любых размеров, но имеет свои ограничения. Если у вас нет хорошего контроля и программы, легко повредить поверхности деталей, особенно криволинейные профили зубьев, которые настолько сложны для выполнения в программах ЧПУ. Но высококачественное и интуитивно понятное программное обеспечение для 3D-моделирования и CAM, такое как Feature CAM, Autodesk Fusion, Master CAM и другие, может обеспечить плавное движение, необходимое для резки изогнутых зубов.
Рисунок 9: Электроэрозионная обработка (EDM)
Электроэрозионные станки за последние годы усовершенствовались. Ранние машины EDM и использование этого процесса имели ограничения, но они развивались. Эта эволюция свела к минимуму проблемы с обработкой поверхности, повысила точность резки и результирующие свойства материала (микроструктуру, механические свойства и т. д.). В процессе можно добиться допусков до тысячных долей дюйма и создать как малые (диаметром доли дюйма), так и большие шестерни (диаметр более 20 дюймов). Этот процесс используется как для деликатных операций в часах, так и для нарезки более прочных шестерен, таких как те, которые используются в гоночных автомобилях.
Формование зубчатых колес
Прокатка
Прокатка — один из старейших процессов формовки. Он формирует зубчатое колесо путем горячей или холодной прокатки заготовки через два или три штампа, как показано на рис. 10.
Рис. нет генерации чипов. Однако, чтобы получить эффективный процесс, вы должны учитывать параметры прокатки, деформации и эффекты микроструктуры, прежде чем наращивать производство.
Литье
Литье – это процесс формования, используемый для создания заготовок зубчатых колес (которые затем обрабатываются) и полных зубчатых колес с литыми профилями зубьев. Допуски и точность являются решающими факторами при литье шестерен, а создание литейных форм влечет за собой большие первоначальные затраты. Однако, как только параметры пресс-формы и процесса определены, большие объемы производства оправдывают инвестиции.
Рисунок 11: Формование зубчатых колес – литье
Литье в песчаные формы в основном используется для производства заготовок зубчатых колес, которые будут использоваться в других процессах. Полностью функционирующие цилиндрические, винтовые червячные, групповые и конические шестерни изготавливаются путем литья шестерен и используются в стиральных машинах, небольших бытовых приборах, ручных инструментах, игрушках и фотоаппаратах.
Порошковая металлургия
Порошковая металлургия – это метод высокоточной формовки, представляющий собой экономически эффективную альтернативу традиционным зубчатым колесам из стали и чугуна с механической обработкой. Однако этот метод не подходит для зубчатых колес больших размеров, но подходит для создания небольших высококачественных прямозубых, конических и спиральных зубчатых колес. Из-за пористости формованного материала более крупные шестерни имеют меньшую усталостную и ударную стойкость, хотя для улучшения их механических свойств можно использовать процесс спекания.
Порошковая металлургия также особенно полезна, когда конструкции зубчатых колес включают отверстия, углубления и различные уровни поверхности или выступы. Вы найдете эти шестерни в бытовой технике, сельскохозяйственном, газонном и садовом оборудовании, автомобилях, грузовиках и военной технике.
Аддитивное производство
Аддитивное производство, также известное как 3D-печать, создает трехмерный объект слой за слоем на основе трехмерной модели САПР. Из-за характера процесса аддитивные машины могут формировать сложные конструкции с решетчатой структурой. Эти структуры могут быть смоделированы для достижения уменьшения массы, которое не так просто получить с помощью обычных методов. Этот тип геометрии часто создается с помощью оптимизации трехмерной топологии и генеративного компьютерного проектирования.
Рис. 12. Геометрия зубчатого колеса, созданная с помощью 3D-печати
Обычные и некруглые зубчатые колеса можно изготавливать с помощью аддитивных производственных процессов, а высококачественные 3D-принтеры относительно доступны и широко доступны. Из-за этой доступности он стал выбором для ремонта и механических проектов, таких как развивающие игрушки или другие гаджеты, требующие полностью функциональных механизмов. Вы также можете включать другие элементы и даже комбинировать геометрию с формами зубчатых колес, чтобы добавлять собственные валы, шпонки или канавки в одно и то же тело.
Заключение
Как видите, существует множество способов изготовления шестерни, независимо от того, создаете ли вы ее, формируете или вырезаете. Мы надеемся, что эта статья помогла вам понять наиболее распространенные методы изготовления. Если статья показалась вам интересной, поделитесь ею в Linkedin! Вы можете узнать больше о возможностях Fictiv по изготовлению снаряжения здесь.
Чтобы лично познакомиться с платформой Fictiv, создайте бесплатную учетную запись.
Изготовление червячного колеса методом свободной зубофрезерной обработки
перейти на страницу выше

Изготовление червячного колеса методом свободной фрезы
Червячное колесо можно нарезать, удерживая заготовку так, чтобы она могла свободно вращаться. При резке он приводится в движение режущим инструментом. Это называется свободным хоббингом.

На токарном станке
Это можно сделать на токарном станке. Все, что требуется, это штанга с вертикальной осью. Он удерживается в держателе инструмента.
рис. штанга и ось, установленные на токарном станке
Заготовка червячного колеса устанавливается на ось.
рис с заготовкой
Резец может быть просто метчиком. Метчик удерживается в патроне. При вращении патрона заготовка надвигается на метчик. Метчик нарезает «резьбу» в заготовке.
Однако расстояние между зубьями будет таким же, как на метчике. Расстояние между зубьями на червячном колесе должно соответствовать диаметру делительной окружности зубьев, образованных на червячном колесе.
Если зубья просто нарезают поверхность червячного колеса на его поверхности, то при нарезании последнего зуба следующий должен быть точно в том же положении, что и первый. Ясно, что первый надрез легкий, а затем делается более глубокий второй раз, и положение последнего зуба будет ближе к первому. Это означает, что невозможно сделать серию надрезов, но всю глубину надреза необходимо сделать с самого начала.
Кроме того, чтобы зуб был нарезан правильно, шаг зубьев на червячном колесе должен быть таким же, как шаг на фрезе, кроме того, число зубьев, умноженное на шаг, должно равняться длине окружности на диаметре делительной окружности.
Это можно сделать с помощью метчика, так как глубина надрезов достаточно мала, чтобы можно было сделать надрезы за один проход.
На токарном станке с использованием варочной поверхности
Это аналогично приведенному выше примеру, за исключением того, что вместо метчика используется варочная панель на оправке. Разница здесь в том, что количество, которое нужно сократить, намного больше. Проблема та же, что и выше. Это интересно тем, что проблема, описанная выше, становится гораздо более очевидной. Если фреза слегка режет заготовку, то при первом обороте зазоры между зубьями и ширина зубьев равны. Но если во второй раз заготовка войдет дальше в фрезу, то будет видно, что размер зубьев и зазоров остались прежними, но они немного сместились. Поскольку зубья на червячном колесе никогда не могут стать шире, хотя зазоры могут, зазоры становятся все шире и шире, пока зубья полностью не исчезнут.
Решение этой проблемы — разрезать червячное колесо. Может показаться, что это делается для облегчения прорезывания зубов. Но гораздо более вероятно, что насечки определяют скорость вращения заготовки, которая теперь немного меньше, чем была бы, если бы она приводилась в движение только фрезой.
Излишне говорить, что шаг зубьев на червячном колесе такой же, как шаг на фрезе, учитывая количество зубьев на червячном колесе. Это будет верно только в том случае, если окружность шага рабочего колеса правильная.

На фрезерном станке
Это можно сделать, поместив заготовку на оправку. Он удерживается в патроне на делительной головке. При этом червяк делительной головки не входит в зацепление с червячным колесом делительной головки. Фреза находится на оправке в вертикальной розетке. Вращающаяся фреза вдавливается в заготовку, поскольку фреза вращается, она не только режет заготовку, но и вращает ее. Идеальным типом фрезы была бы зубчатая рейка, но подойдет любой инструмент с режущими кромками, образующими винт. Примером такой фрезы может служить метчик для нарезания резьбы 9.0005
Для этого резак должен резать на нужную глубину за один проход. Это стало возможным, если сначала выпилить зубы. Это просто вопрос вырезания большей части металла продольной пилой. Еще лучше использовать зуборез, который будет резать материал ближе к окончательной форме. Заготовка устанавливается на оправку или оправку, которая приводится в движение делительной головкой. Он должен быть закреплен с возможностью вращения при резке.
Прорезная пила устанавливается на цапфе, встроенной в вертикальную головку. Вертикальная головка наклонена таким образом, чтобы прорези располагались под требуемым углом наклона спирали.
Рис прорезные зубья для червячного колеса
После этого заготовку оставляют как есть. Но он изменен так, что он может свободно вращаться. Если он на оправке, то все, что делается, это расцепление червяка на делительной головке. Если он на оправке, то собачка, которая использовалась, удаляется. В любом случае он не может свободно вращаться.
Варочная панель устанавливается на цапфе и удерживается в вертикальном гнезде. Это уже должно быть под нужным углом. Червячное колесо следует перемещать так, чтобы центр варочной поверхности на высоте центра червячного колеса совпадал с центром червячного колеса.
При этом стол должен быть заблокирован по всем трем осям. Фреза вращается, а заготовка вращается.
В идеале должна быть возможность нарезать зубья на определенную глубину.
