Фрезы концевые с цилиндрическим хвостовиком ГОСТ 17025-71 | Гамма-Про

В нашей компании Вы можете заказать поставку либо изготовление, а также, при наличии на складе, приобрести Фрезы концевые с цилиндрическим хвостовиком ГОСТ 17025-71:

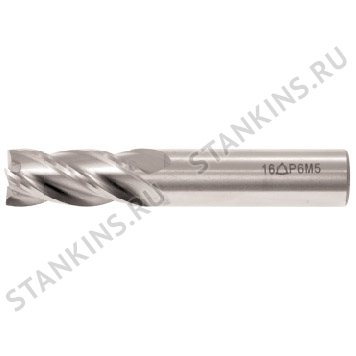

Фрезы концевые с цилиндрическим хвостовиком ГОСТ 17025-71
Фрезы типа 1 — с нормальным зубом
Фрезы типа 1, исполнения А — с цилиндрической ленточкой, Фрезы типа 1, исполнения Б — заточенные наостро
Фрезы типа 2 — с крупным зубом
Фрезы типа 2, исполнения А — с цилиндрической ленточкой, Фрезы типа 2, исполнения Б — заточенные наостро
Фрезы типа 1								Число зубьев
Исполнения А		Исполнения Б
Праворежущие	Леворежущие	Праворежущие	Леворежущие
Обозна- чение	Обозна-  чение	Обозна-  чение	Обозна-  чение
2220-0164	2220-0165	2220-0166	2220-0167	2,0	4,0	7	39	Для фрез типа 1	3
2220-0173	2220-0174	2220-0175	2220-0176	2,5		8	40
2220-0001	2220-0002	2220-0031	2220-0135	3,0					4
2220-0182	2220-0183	2220-0184	2220-0185	3,5		10	42
2220-0003	2220-0004	2220-0033	2220-0137	4,0		11	43
2220-0005	2220-0006	2220-0035	2220-0139	5,0	5,0	13	47
2220-0007	2220-0008	2220-0037	2220-0142	6,0	6,0		57
2220-0429	2220-0432	2220-0039	2220-0144	7,0	8,0	16	60
2220-0009	2220-0010	2220-0040	2220-0145	8,0		19	63
2220-0433	2220-0434	2220-0041	2220-0146	9,0	10,0		69
2220-0011	2220-0012	2220-0042	2220-0147	10,0		22	72
2220-0435	2220-0436	2220-0043	2220-0148	11,0	12,0		79
2220-0013	2220-0014	2220-0044	2220-0149	12,0		26	83		5
2220-0015	2220-0016	2220-0046	2220-0152	14,0
2220-0017	2220-0018	2220-0048	2220-0154	16,0	16,0	32	92
2220-0019	2220-0020	2220-0050	2220-0156	18,0					6
2220-0021	2220-0022	2220-0052	2220-0158	20,0	20,0	38	104
2220-0208	2220-0209	2220-0211	2220-0212	22,0
2220-0217	2220-0218	2220-0219	2220-0221	25,0	25,0	45	121
2220-0226	2220-0227	2220-0228	2220-0229	28,0

Фрезы типа 2								Число зубьев
Исполнения А		Исполнения Б
Право- режущие	Лево- режущие	Право- режущие	Лево- режущие
Обозна-  чение	Обозна-  чение	Обозна-  чение	Обозна-  чение
2220-0168	2220-0169	2220-0171	2220-0172	2,0	4,0	7	39	Для фрез типа 2	2
2220-0177	2220-0178	2220-0179	2220-0181	2,5		8	40
2220-0061	2220-0062	2220-0121	2220-0242	3,0					3
2220-0186	2220-0187	2220-0188	2220-0189	3,5		10	42
2220-0063	2220-0064	2220-0123	2220-0243	4,0		11	43
2220-0065	2220-0066	2220-0125	2220-0244	5,0	5,0	13	47
2220-0067	2220-0068	2220-0127	2220-0245	6,0	6,0		57
2220-0235	2220-0236	2220-0129	2220-0539	7,0	8,0	16	60
2220-0069	2220-0070	2220-0130	2220-0541	8,0		19	63
2220-0237	2220-0238	2220-0131	2220-0542	9,0	10,0		69
2220-0071	2220-0072	2220-0132	2220-0543	10,0		22	72
2220-0239	2220-0241	2220-0133	2220-0544	11,0	12,0		79
2220-0073	2220-0074	2220-0134	2220-0545	12,0		26	83		4

Фрезы Концевые С Цилиндрическим Хвостовиком

Фрезы концевые с цилиндрическим хвостовиком ГОСТ 17025-71 (ГОСТ 17025–81)

Фрезы концевые с цилиндрическим хвостовиком по ГОСТ Р 53002-2008. Фрезы производятся двух типов и исполнений А и Б.

ТИП 1    — с нормальным зубом
ТИП 2    — с крупным зубом

Исполнение А — с цилиндрической ленточкой.

Исполнение Б — заточенные наостро.

Назначение:

исполнение А -фрезерование пазов, уступов и плоскостей деталей из различных марок стали и чугуна;

исполнение Б -фрезерование глубоких пазов, высоких уступов и широких плоскостей в деталях из различных марок цветных металлов, их сплавов и сталей.

Концевые фрезы с цилиндрическим хвостовиком по ГОСТ 17025-71 производятся диаметром от 2 до 28 мм. Если необходима концевая фреза большего диаметра, то нужно выбирать концевую фрезу с коническим хвостовиком.

Категория: Фрезы

• Описание

Для того, чтобы купить фрезы концевые нужно выбрать необходимое обозначение по ГОСТ. Цена на концевые фрезы предоставляется по заявке. Ассортимент поставляемых фрез представлен ниже в таблице.

Обозначение по ГОСТ							Число  зубьев
Тип 1		Тип 2		d	l	L	Тип 1	Тип 2
Исполн. А	Исполн. В	Исполн. А	Исполн. В	mm	mm	mm
2220-0164	2220-0166	2220-0168	2220-171	2	7	39	3	2
2220-0173	2220-0175	2220-0177	2220-0179	2,5	8	40	3	2
2220-0001	2220-0031	2220-0061	2220-0121	3	8	40	4	3
2220-0182	2220-0184	2220-0186	2220-0188	3,5	10	42	4	3
2220-0003	2220-0033	2220-0063	2220-0123	4	11	43	4	3
2220-0005	2220-0035	2220-0065	2220-0125	5	13	47	4	3
2220-0007	2220-0037	2220-0067	2220-0127	6	13	57	4	3
2220-0429	2220-0432	2220-0235	2220-0129	7	16	60	4	3
2220-0009	2220-0010	2220-0069	2220-0130	8	19	63	4	3
2220-0433	2220-0041	2220-0237	2220-0131	9	19	69	4	3
2220-0011	2220-0012	2220-0071	2220-0132	10	22	72	4	3
2220-0435	2220-0043	2220-0239	2220-0133	11	22	79	4	3
2220-0013	2220-0044	2220-0073	2220-0134	12	26	83	5	4
2220-0015	2220-0046			14	26	83	5	—
2220-0017	2220-0048			16	32	92	5	—
2220-0019	2220-0050			18	32	92	6	—
2220-0021	2220-0052			20	38	104	6	—
2220-0208	2220-0211			22	38	104	6	—
2220-0217	2220-0219			25	45	121	6	—
2220-0226	2220-0228			28	45	121	6	—

Endmill с цилиндрическим хвостовиком – Masam

Добавить в фавориты

Сравните этот продукт

Перейдите на веб -сайт Masam для получения дополнительной информации

Характеристики

Строительство

SOLID Carbide

Строительство

SOLID CARBIDE

, GROUNITING

. торец, паз, копирование, врезание

Материал

без покрытия, с покрытием TiAlSiN, с покрытием TiAlCrN, DLC-покрытием, HSS, HSS/HSCO, HSS-E

Обработанный материал

для чугуна, для стали, для пластика, для алюминиевых сплавов, композита, армированного стекловолокном, для углепластика, для цветных материалов, для закаленных материалов, для дерева, для титановых сплавов, для алюминия, для титана, для легких сплавы, для меди, для черных металлов, для цветных металлов, для графита, для твердого сплава

Другие характеристики

с внутренней подачей СОЖ, режущая кромка, высокопроизводительная, HSC, для авиационного применения, для трохоидального фрезерования, для головок винтов , прецизионный, высокопроизводительный, для тяжелых условий эксплуатации, 5 зубьев, авиационные детали, для авиационной промышленности, угол подъема спирали 40°, угол подъема спирали 60°, 2 зуба, с цилиндрическим хвостовиком, для специального применения, для глубокой обработки , с коническим хвостовиком, с высокой жесткостью, коническая, DIN 335, для самолетов, большой угол подъема спирали, угол подъема спирали 25°, для алюминиевых профилей, турбинный, для снятия фасок, для автомобилей, для зенкования, квадратная головка, 4 зуба, ISO, HRC50 , угол подъема 30°, с 1 зубом, угол подъема 45°, профиль, для зубчатых колес, 6-эт. ют, плоскоголовый, 9Угол подъёма 0°, миниатюрный, угол подъёма 35°, режущий, 3-зубый, Weldon, модульный, с измеряемым диаметром, станок, для пресс-форм, высокоскоростной

Диаметр

Мин.: 2 мм (0,08 дюйма)

Макс.: 40 мм (1,57 дюйма)

Длина

Мин.: 0 мм (0 дюймов)

Макс.: 250 мм (9,84 дюйма)

5 Мин.:1 Скорость вращения1 об/мин (628,32 рад.мин-1)

Макс.: 50 000 об/мин (314 159,27 рад.мин-1)

Описание

Цилиндрические концевые фрезы MASAM ориентированы на конкретные диаметры и длины рабочих и зажимных частей инструмента, которые не предлагаются в обычных «каталогах решений». Цилиндрическая концевая фреза разработана в соответствии с чертежной документацией с широкой гаммой покрытия и типа твердого сплава. Твердый сплав, классификация ISO, группы K01, K05, K10, K20, K30, K40 в зависимости от типа обрабатываемого материала, который выбирает MASAM. Концевые фрезы MASAM можно использовать для обработки как минимум целых групп материалов по классификации ISO – P,M,K,N,S,H DIN 6535 HA, HB, HE, HAK14, цилиндрический, сварной, или по желанию заказчика ИНСТРУМЕНТАЛЬНОЕ ИСПОЛНЕНИЕ – В зависимости от обрабатываемого материала или по желанию заказчика – с покрытием, полировкой, ректификацией ТИПЫ ПОКРЫТИЙ – TiN+AlTiN+Si; TiN+AlTiN+CrAlSiN; TiAlSiN; TiAlN; АлТиН; CrAlSiN; Банка ; TiCN; TiSiN; ДЛС; AlCrBN

Каталоги

Для этого продукта нет доступных каталогов.

Посмотреть все каталоги MASAM

Перейти на веб-сайт MASAM для получения дополнительной информации

Другие продукты MASAM

СПЕЦИАЛЬНЫЕ РЕЖУЩИЕ ИНСТРУМЕНТЫ – ФРЕЗЕРОВАНИЕ

Посмотреть все продукты MASAM
