Содержание

ГОСТ 20534-75 Фрезы концевые с коническим хвостовиком, оснащенные твердосплавными коронками. Конструкция и размеры

Текст ГОСТ 20534-75 Фрезы концевые с коническим хвостовиком, оснащенные твердосплавными коронками. Конструкция и размеры


ГОСТ 20534-75*

Группа Г23
2223-0600

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФРЕЗЫ КОНЦЕВЫЕ С КОНИЧЕСКИМ ХВОСТОВИКОМ,
ОСНАЩЕННЫЕ ТВЕРДОСПЛАВНЫМИ КОРОНКАМИ

Конструкция и размеры

Taper shank end mills with solid carbide tips.
Construction and dimensions

ОКП 39 1853

Дата введения 1977-01-01

Постановлением Государственного комитета стандартов Совета Министров СССР от 26 февраля 1975 г. N 512 срок введения установлен с 01.01.77

ВЗАМЕН ГОСТ 8720-69 в части типа I и МН 4169-62

* ПЕРЕИЗДАНИЕ (март 1987 г.) с Изменениями N 1, 2, утвержденными в январе 1980 г. и в декабре 1986 г. (ИУС 3-80, ИУС 4-87)

1. Настоящий стандарт распространяется на концевые фрезы, оснащенные твердосплавными коронками, диаметром от 10 до 22 мм, предназначенные для обработки легированной и углеродистой стали, чугуна и бронзы.

2. Конструкция и размеры фрез должны соответствовать указанным на черт.1 и в табл.1.

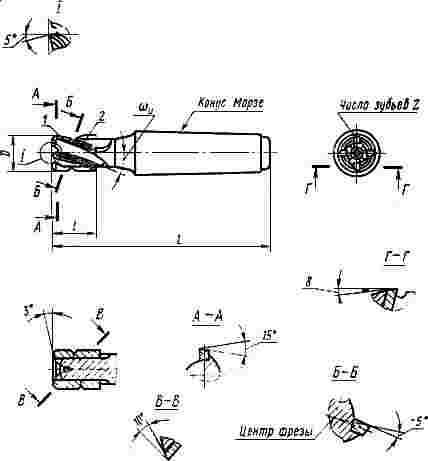

Черт.1

Таблица 1


Размеры в мм

Обозначение фрез

Приме- няемость

Число зубьев

Поз.1.
Коронка по ГОСТ 22771-82
Кол.1

Поз.2.
Оправка
Кол.1

1-й ряд

2-й ряд

Обозначение

2223-0601

10

10

6

35010

2223-0601/001

2223-0602

12

12

35030

2223-0602/001

2223-0603

14

8

35050

2223-0603/001

2223-0604

18

35070

2223-0604/001

2223-0605

16

10

35090

2223-0605/001

2223-0606

20

35110

2223-0606/001

2223-0607

18

10

8

35130

2223-0607/001

2223-0608

20

35150

2223-0608/001

2223-0609

20

15

35170

2223-0609/001

2223-0610

22

35190

2223-0610/001

Примечание. Фрезы по 1-му ряду диаметров предпочтительны для применения.

Пример условного обозначения фрезы диаметром =16 мм, оснащенной коронкой высотой =10 мм:

Фреза 2223-0605 ГОСТ 20534-75

1; 2. (Измененная редакция, Изм. N 1, 2).

3. Конструкция и размеры оправок должны соответствовать указанным на черт.2 и в табл.2.

______________

* Размер для справок

Черт.2

Таблица 2


мм

Обозначение оправок

фрезы

2223-0601/001

10

4,3

9

8

0,4

2223-0602/001

12

5,5

11

10

2223-0603/001

14

6,5

13

6

2223-0604/001

16

2223-0605/001

16

7,8

14

8

0,5

2223-0606/001

18

2223-0607/001

18

9,2

16

8

0,6

2223-0608/001

18

2223-0609/001

20

10,5

17

13

2223-0610/001

22

11,8

18

Пример условного обозначения оправки для фрезы диаметром =16 мм, =10 мм:

Оправка 2223-0605/001 ГОСТ 20534-75

4. Конструктивные элементы фрез указаны в рекомендуемом приложении.

5. Геометрические параметры фрез – по ГОСТ 20533-75.

6. Технические условия – по ГОСТ 20539-75.

ПРИЛОЖЕНИЕ


Рекомендуемое

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ФРЕЗ

Конструктивные элементы фрез должны соответствовать указанным на чертеже и в таблице.

мм

10

2,1

1,3

7,5

0,3

0,3

0,4

12

2,3

1,5

9,0

0,4

14

2,5

11,0

0,5

0,5

16

2,7

1,8

11,5

0,6

18

3,0

2,0

12,8

0,8

20

3,2

14,4

0,4

0,8

22

3,5

16,0

Электронный текст документа
и сверен по:

Фрезы концевые, оснащенные твердосплавными

коронками и винтовыми пластинами.

ГОСТ 20533-75-ГОСТ 20539-75: Сб. ГОСТов. –

М.: Издательство стандартов, 1987

типы инструмента и требования ГОСТ

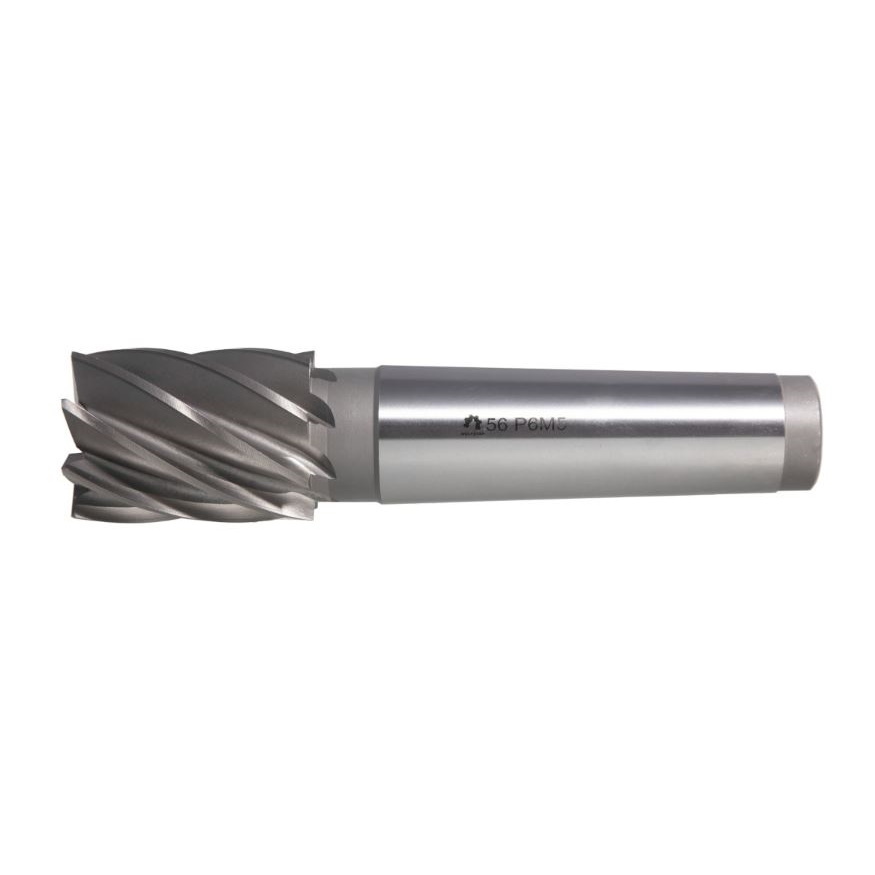

Если вам нужно вырезать глубокую канавку или обработать выемку на корпусе изделия, то концевые фрезы с коническим хвостовиком подойдут для этой задачи как нельзя лучше.

Самые популярные в среде фрезеровщиков концевые фрезы имеют два типа хвостовиков – цилиндрические и конические. В данной статье речь пойдёт о втором.

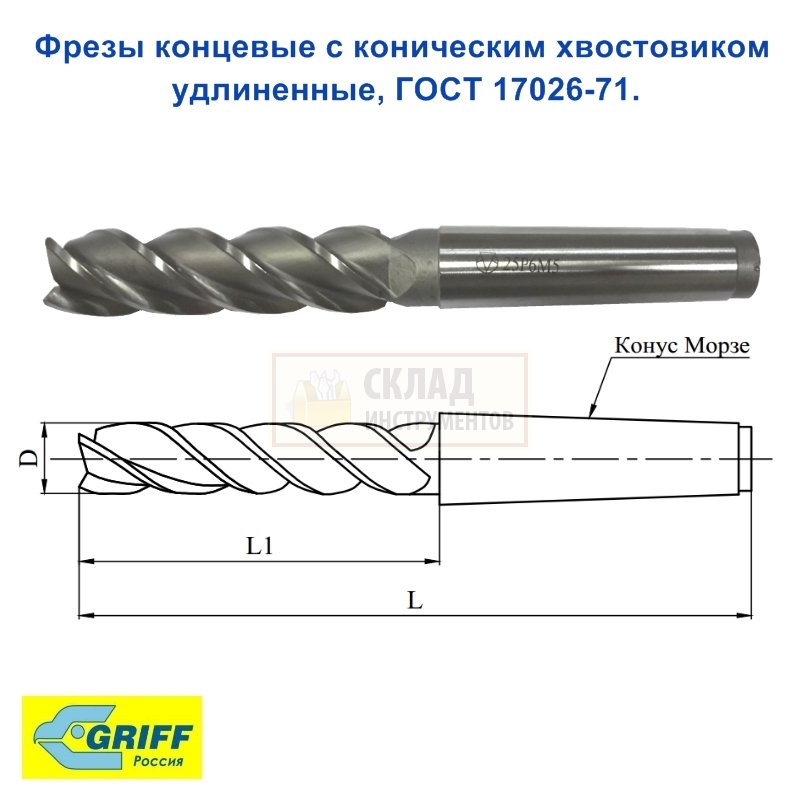

Концевые фрезы, у которых хвостовик представляет собой конус Морзе, присоединяются к шпинделю станка перпендикулярно, а режущие кромки размещаются на его боковой части. Ими как раз и будет выполняться фрезеровка.

При этом стружка, которая образуется во время фрезеровки, отводится через предназначенные для этого канавки, находящиеся между резцами фрезы.

Строго по стандарту

Заточка концевых фрез с коническим хвостовиком происходит согласно ГОСТ 17026-71 и бывает в двух вариациях: с цилиндрической ленточкой и наостро.

При этом инструмент может иметь как крупные резцы на кромке, так и нормальные. Первые используются для первичной обработки, вторыми уже фрезеруют начисто.

Немаловажное значение имеет и угол наклона канавок. Он формируется между осью фрезы и касательной к её режущей кромке. Согласно ГОСТ 17026-71 инструмент с крупными резцами на кромке обладает углом наклона в диапазоне 35-45°, с нормальными резцами – 30-35°. Чем выше угол наклона, тем плавнее и мягче движется концевая фреза.

Ещё несколько важных показателей для концевых фрез с коническим хвостовиком, которые необходимо учитывать для соблюдения ГОСТ 17026-71:

  • сечение может колебаться в пределах от 10 до 63 мм;

  • длина режущей части составляет 22-90 мм;

  • общая длина фрезы находится в диапазоне от 92 до 248 мм.

Особые требования к удлинённым фрезам

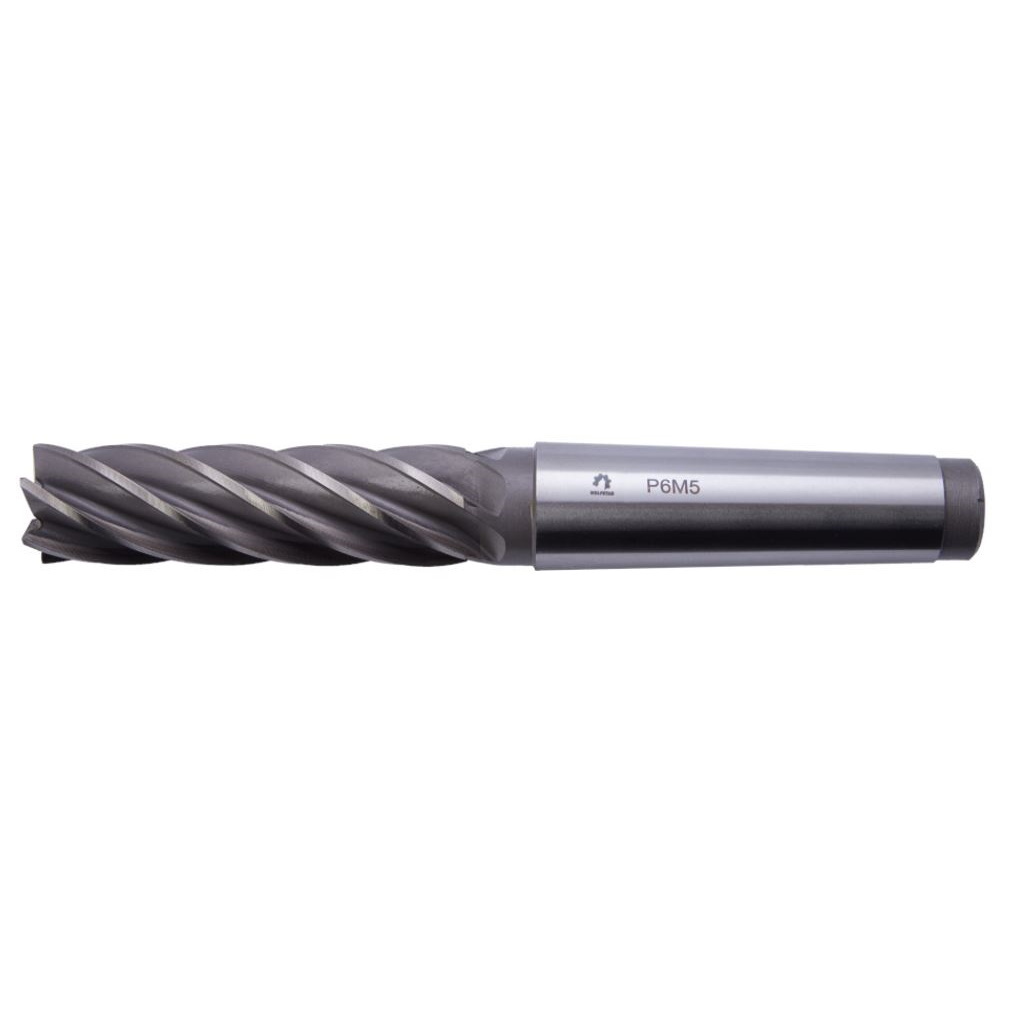

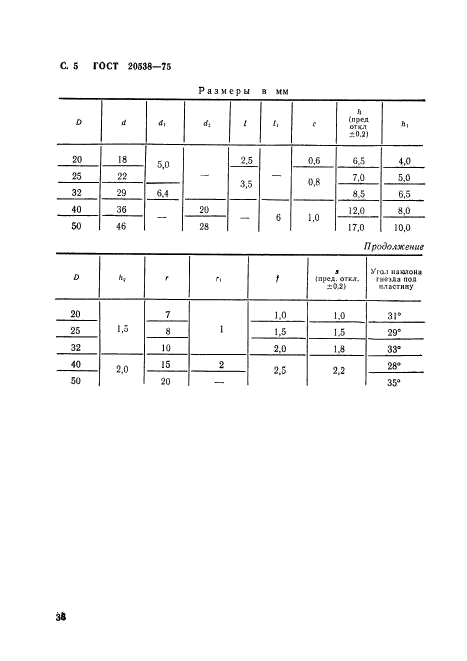

Удлинённые концевые фрезы идеально подходят для обработки деталей из бронзы, чугуна и стали, в том числе легированной. Для такого инструмента существует свой стандарт – ГОСТ 20538-75. Он предполагает всего пять вариаций удлинённых концевых фрез.

  • При сечении в 20 мм, длина режущей части должна составлять 21 мм, а общая длина – 145 мм.

  • При сечении в 25 мм, длина режущей части составит 34 мм, а общая длина – 170 мм.

  • Если сечение 32 мм, то длина режущей части – 34 мм, а общая длина – 170 мм.

  • Сечение в 40 мм предполагает длину режущей части в 41 мм, а общую длину – 205 мм.

  • И наконец, если сечение составляет 50 мм, то длина режущей части должна быть 38 мм, а общая длина инструмента – 205 мм.

Наклон зубьев удлиненных инструментов должен находится в пределах 34-40°.

Преимущества конуса Морзе

Концевые фрезы с коническим хвостовиком делают процесс обработки оперативным и удобным. Конус Морзе позволяет фрезеровщику не тратя особы усилий и времени менять инструмент в процессе многоступенчатой фрезеровки.

Кроме того, хвостовик данного типа прочно и надёжно фиксируется в шпинделе станка, что сводит вибрации практически до нуля. А значит, обработанная поверхность получится максимально гладкой.



В каталоге компании ТИГРОТЕХ представлено множество вариантов конических фрез. Для подбора пишите нам на почту info@tigroteh.ru.
