Фреза по дереву для дрели – обзор, инструкция по применению -2020- википедия

Функциональность электроприборов можно увеличить подключением устройств, различных дополнительных приспособлений. Так фреза по дереву для дрели позволяет работать с древесиной, вырезать в брусе фигурные выемки. Достигают качественного уровня в черновой или чистовой обработке полотен, установкой рабочих насадок с исполнительным механизмом.



Фреза по дереву для дрели

Фреза по дереву для дрели

Производителями выпущены различные виды режущих элементов, но их нужно правильно подбирать, они должны подходить для работы с конкретной дрелью.

Общая информация

Фреза для дрели является одним из сменных элементов. Каждая деталь в сборной связке выполняет важную функцию. Мотор электроприбора передает скорость вращения на вал, вместе с ним будет крутиться насадка с оснасткой.



Фреза

Фреза

Только фреза обрабатывает заданный участок. От правильного выбора которой, совмещения параметров, соблюдения условий зависит конечный результат.

Как устроена режущая часть

Исполнительный механизм

Исполнительный механизм

Исполнительный механизм состоит из 2 элементов:

  • хвостовика (1) – его зажимает патрон для передачи вращающего момента;
  • рабочей сферы (2) – на сторонах головки находятся заточенные лезвия.

Разные возможности такому ножу обеспечивает конфигурация режущей кромки. Качеством и видом заточки выполняют различные по сложности задачи. Дополнительным элементом – опорным подшипником (3), можно упростить фрезерование дрелью или расширить эти функции. К примеру, обработать заготовку по шаблону. Если система разборная, резак с входящими в его состав деталями, регулируют рабочие процессы в нужном направлении с помощью:

  • стопорных муфт;
  • калибровочных втулок;
  • шайб;
  • винтов.

Хвостовик или основание фрезы бывают разными по длине и диаметру. При выборе учитывают эти параметры.

Патрон должен цепко удерживать деталь, а длины хватать для выполнения конкретных операций. От технических характеристик, назначения лезвия зависит, какой объем работ можно с ним выполнять.  Его перетачивают вручную и на высокоточном оборудовании, если в конструктивных элементах отсутствуют люфты. Кроме заточки значение имеет сплав, из которого изготовлен предмет. Уровень твердости стали должен соответствовать обрабатываемой структуре, в данном случае древесине.

В стандартный набор фрез входят элементы разных параметров и категорий в виде:

  • насадных, когда посадочную часть диаметром в 32 мм., можно установить только в стационарное фрезерное оборудование;
  • концевых с хвостовиком от 8 до12 мм. в диаметре, их насаживают на вал станка и на дрель.

Такая сборка заменяет профессиональный фрезер при обработке:

  • натурального дерева;
  • фанеры;
  • ДСП;
  • МДФ.

Когда исполнительным инструментом собираются обрабатывать фанеру, вставляют нож с высоким уровнем износостойкости. Допустим, в лобзике с его режущими пластинами содержится прочный сплав и его не перетачивают.

На что обращают внимание

Если используют дрель для фрезеровки по дереву, учитывают ряд особенностей:

  1. Работу подшипников на вале с расчетом осевой продольной нагрузки. В некоторых типах механизмов прилагается поперечное усилие, которое влияет на быстрое изнашивание деталей.
  2. Скорость оборотов.
  3. Способы охлаждения.
  4. Мощность двигателя.
  5. Расположение рукояток.
  6. Качество патрона.



Фрезы для электродрели

Фрезы для электродрели

Электроприбор должен быть оснащен функцией, регулирующей обороты с большим запасом мощности — это означает, что на него можно устанавливать фрезы для электродрели.

При несовместимости в механизме устройств, возможны негативные последствия:

  • инструмент перегреется;
  • редуктор выйдет из строя;
  • в процессе образуется перекос заготовки;
  • выскочит хвостовик из-за ненадежного патрона.

Есть неписанные правила фрезеровщика:

  • действия выполняют медленно, точно и аккуратно;
  • проверяют все соединения, электропроводку, фиксацию;
  • периодически дают остыть дрели.

Когда предстоят большие объемы работ, нужна насадка из твердого сплава. Только после надежной фиксации оснастки в патроне начинают фрезеровать.

Выбирают нож по критериям:

  • размерам — параметр влияет на поставленную технологическую задачу;
  • форме, конфигурации, расположения лезвий;
  • углу заточки;
  • материалам изготовления – от стали зависит выполнение различных операций, срок эксплуатации;
  • назначению – если прочное фрезерное сверло, его используют не только по дереву для дрели, но и более твердых материалов.

Любой товар, когда покупают визуально оценивают, смотрят на компанию производителя. Репутация предприятия раскроет плюсы и минусы производства. С оснасткой нужно поступить также. Если покупатель не настолько богат, чтобы позволить себе дешевую вещь – фреза должна быть добротной и дорогой.

Особенности конструкций

Основой режущего устройства служат зубцы вокруг его тела и технология изготовления самой конструкции:

  • цельная – изготовленная из одного металлического состава;
  • сборная – с ножами из одного твердого сплава и корпусом из другого металла;
  • сварная, когда хвостовик с лезвиями соединяет сварка;
  • напайная – сборку фиксируют пайкой.



Лезвия могут быть остроконечными с передней и задней плоской поверхностью. Недостаток таких предметов в их заточке, они уменьшаются в размерах, поэтому не годятся для многоразового использования. В отличие от затылованных насадок, которые можно перетачивать. На передней стороне они плоские, а на задней закручены как архимедова спираль. Получают такой профиль равномерными движениями – поступательным и вращательным. Процедуру затылования выполняют кулачками, отчего создается во всю длину устойчивый задний угол. Подобную конструкцию создают для фрез:

  • фасонных;
  • червячных;
  • модульных.



Цилиндрический обдирочный нож

Цилиндрический обдирочный нож

В насадном цилиндрическом обдирочном ноже есть разделительные канавки для стружек.

Они направлены в одну сторону, а затылованный зуб в противоположную. Лезвия, поставленные в разных направлениях, позволяют качественно обрабатывать боковые стены. Они запрессованы в корпус, где радиальные рифления передвигаются. После заточки не изменяются размеры исполнительного механизма.

Классификация по назначению

Разновидность фрез отличается своим множеством. Все модельные типы имеют свое название, их объединяет выполнение определенных операций.

Основные действия при фрезеровке выполняются лезвием:





Калевочным

Калевочным

  1. Калевочным – округляют угол в заготовке.
  2. V – образным — по такой же форме делают выемки на плоскости, расписывают площадки узорами, формируют кромку.



    Дисковым

    Дисковым

  3. Дисковым – углубит борозду, вырежет паз.







Фальцевым

Фальцевым

  1. Фальцевым – создают большие по ширине выемки в канавках. Такие кромки применяют стекольщики для вырезки пазов, чтобы вставить стекло.



    Галтельным

    Галтельным

  2. Галтельным – с помощью режущего предмета получается полукруглой канавка. Если есть в дополнении опорный подшипник, можно сделать декоративную мебельную рейку.
  3. Шиповым – нож напоминает обратный конус, используют для создания борозд в виде «ласточкина хвоста».



    Кромочным

    Кромочным

  4. Кромочным – формируют края в древесных заготовках. В конструкцию может входить подшипник, он упирается в эту часть для обеспечения правильного положения и ограничения глубины вырезки. Цилиндрическим

    Цилиндрическим

  5. Цилиндрическим — формируют прямые или винтовые режущие кромки. Конусным

    Конусным

  6. Конусным происходит обработка фасок вместе с упорным подшипником для регулировки глубины врезки. Концевым

    Концевым

  7. Концевым – вырабатывают сложные выемки и углубления. Фасонным

    Фасонным

  8. Фасонным – вырезают сложную текстуру.

Отдельно можно подчеркнуть, что цилиндрическая фреза наделена значительной функциональностью, с её помощью режут, шлифуют заготовки. Торцевая оснастка позволяет обрабатывать плоские полотна. Острие названо так из-за расположения зубцов.



Электрический прибор

Электрический прибор

Электрический прибор, когда его превращают во фрезер, для большей устойчивости крепят к самодельной станине. А мастер собирает полный комплект инструментов для домашней мастерской.

Основные действия и их порядок

Дерево относится к мягкому сырью. Для его обработки разработаны разные виды режущих инструментов. При выборе оснастки нужно учитывать:

  1. Нож для древесных заготовок нельзя использовать для шлифовки или разрезки металлоконструкций.
  2. Сверло для металлов, создано из крепких высоколегированных составов, которые не могут негативно повлиять на операцию с ДСП. Не будет перегрева мотора и редуктора. Такую конструкцию имеет концевое лезвие, им раскраивают листовой материал, выполняется пазовая фрезеровка небольших размеров. Хотя такие модели наделены небольшим количеством перьев.

Пазовая фреза с разной геометрией, удобна для создания протяженных борозд.  А фасонные резчики применяют только для извилистых сложных проектных конфигураций.



Кромочный нож

Кромочный нож

Кромочный нож сам говорит о своем назначении, им хорошо шлифовать боковые стороны. На конец таких лезвий устанавливают подшипник, он регулирует направление, не дает уйти в сторону от формирования края. Отделку выполняют как на прямой, так и фасонной кромке.

Ремонты деревянных строений не обходятся без заделки старых отверстий и вырубки новых.

Исполнительный механизм разной конструкции

Исполнительный механизм разной конструкции

Для этого нужно сверло, а для выполнения нескольких задач понадобится целый набор.

Где каждый инструмент имеет свои размеры по диаметру, длине. Они имеют особенность — пропорционально меняться. При увеличении или снижении одного значения, в ту же сторону изменяется другой показатель. Тонких и длинных элементов не бывает, они попросту сломаются от незначительной нагрузки. К примеру, при 12 мм. диаметре, по длине будет сверло для дрели 50 мм., встречаются и 60 мм. По виду такие приспособления тоже различные:

  • спиральные;
  • винтовые;
  • перьевые;
  • кольцевые;
  • зенкеры;
  • гибкие.

Сквозное пространство может быть создано, разное по геометрической форме:

  • цилиндрическое;
  • коническое;
  • ступенчатое;
  • квадратное.

Механизм для древесной обработки, в отличие от металлической, имеет конический конец, им намечают место сверления.

Как подготовить дрель к фрезеровке



Электродрель

Электродрель

С электродрелью возможно нельзя открыть полноценный столярный бизнес, но в домашней мастерской, часто просто необходимы разные фрезерные процедуры.

Начинают переустройство с места, куда будет вмонтирован электродвигатель.

Если нет старого стола, его можно сколотить из подручного материала – досок, фанеры. Для опорных ножек подойдут бруски. На столешнице делают выемку для установки прибора с направляющими. Понадобится вырезать пилой полукруглый паз, просверлить насквозь окружности для крепления опорного листа.

После постройки стола понадобится:

  • электроприбор;
  • маленькая фреза для пробы;
  • патрон;
  • листы ДСП.

Дрель хомутами крепят к стойке из ДСП. Фрезу устанавливают на вал. Лифтом послужит каретка электроинструмента с основным корпусом. Стойку и ограничительную площадку соединяют под прямым углом. Нож должен выходить за пределы основания.

Заточка кромок

Комплект оснастки не выбрасывают после долгого использования, если проводить правку, они сохраняют свое нормальное состояние. Так фасонную концевую фрезу точат по передней режущей кромке алмазным бруском. Его крепят к столу и водят по нему лезвие. Точило смачивают мыльным раствором. Заостренные участки постепенно восстановятся с наименьшими потерями в диаметре.

При наличии направляющего подшипника, его снимают в первую очередь, затем приступают к заточке. Перед работой вначале очищают фрезу растворителем от остатков древесных смол. Точильный брусок выбирают правильной формы по уровню зернистости. Она зависит от толщины снимаемого слоя и степени шлифовки поверхности.

Подтачивают каждый зубец по очереди, сохраняют симметрию с одинаковым количеством движений, нажимов – в одном направлении. Для мягких резцов используют обычную наждачную, абразивную бумагу, которую наклеивают на стальную или деревянную полосу.



Точильный станок

Точильный станок

Если есть точильный станок, то ручную работу можно заменить на механическую. Восстанавливают былое состояние острия кругом, на него идет материал:

  • белый или нормальный электрокорунд;
  • эльбор;
  • зеленый кремневый карбид.

На станке можно заточить даже самой сложной формы спиральный зубец вращательным и поступательным движением. Фреза во время продольного перемещения к кругу делает синхронизированные повороты по оси. Положение кромки, при этом не изменяется по высоте, а контакт с абразивом сохраняется вместе с углом заточки.

В завершение процедуры делают контрольный осмотр лезвия на сколы и трещины. Специальным прибором определяют деформацию на биение, отсутствие изменений в углах. Допускается отклонение в 1 градус. Хороший уход и правильная правка продлит срок службы фрез и основного электрического инструмента.

Summary

Фреза по дереву

Article Name

Фреза по дереву

Description

Фреза по дереву для дрели 35 мм, 50 мм, 100 мм. Торцевая фреза по дереву для дрели. Фреза по дереву своими руками из дрели.

Author

Сарычев Александр Викторович — судебный строительно-технический эксперт, кандидат технических наук

Publisher Name

Википедия строительного инструмента

Publisher Logo

Википедия строительного инструмента
Поделиться новостью в соцсетях



Рейтинг недорогих перфораторов для дома « Предыдущая запись Фреза по металлу для дрели — обзор, инструкция по применению Следующая запись »

Фрезы по дереву для дрелей и их применение

Дрель уже давно применяется не только для сверления отверстий в различных материалах. Этот инструмент нашел свое применение не только в сфере строительства, но еще и в области конструирования и сборки мебели. Для этого на инструмент устанавливаются специальные виды насадок, которые называются фрезами по дереву. Фрезы по дереву для дрели позволяют проводить разные виды обработок древесных материалов. Чтобы правильно провести работу, понадобится правильно подобрать необходимую насадку.

Фреза по дереву для дрели чем-то напоминает сверло, однако, вместо режущей кромки имеются зубья различных конструкций. От формы зубьев зависит возможность выполнения тех или иных технологических операций. Для закрепления насадки в патроне инструмента, фреза имеет хвостовик цилиндрической формы.

Набор фрез по деревуНабор фрез по дереву

Набор фрез по дереву

Рабочая часть насадок затачивается на высокоточном оборудовании, а для их изготовления используются специализированные сорта стали. От качества используемой стали для производства насадок зависит их срок службы. Фрезерные насадки на дрель бывают следующих видов:

  • Насадные, размеры посадочных отверстий таких изделий составляют 32 мм, и предназначаются они для выполнения соответствующих задач на стационарных фрезерных станках
  • Концевые — фрезы еще называются пальчиковыми, а их посадочная зона может иметь размеры от 8 до 12 мм. Такие изделия подходят не только под стационарные фрезерные станки, но и для ручных дрелей
Разновидности фрез по деревуРазновидности фрез по дереву

Разновидности фрез по дереву

Это интересно! Для ручного инструмента важно применять исключительно концевые виды фрез. При помощи этих изделий можно обрабатывать не только древесные материалы, но и гипсокартон.

Фрезы выпускаются по назначению в зависимости от типов древесных материалов, которые планируется ними обрабатывать. Одними из самых надежных и износостойких считаются изделия, предназначенные для обработки фанеры. Их основным преимуществом являются пластины, изготавливаемые из твердых сплавов, что положительно отражается на сроке службы изделий. В зависимости от того, какую операцию планируется выполнить в древесном материале, фрезы подразделяются на соответствующие виды (калевочные, дисковые, фальцевые, галтельные и т.п.).

Как правильно работать дрелью с фрезой

Прежде чем брать в руки инструмент, и закреплять в его патроне насадку, следует понимать, что так могут проводиться исключительно черновые работы. Для достижения идеальной чистовой обработки материала понадобится воспользоваться фрезерным станком.

Чтобы воспользоваться фрезой по дереву на дрель, необходимо разобраться с особенностями выполнения данных действий. Принцип работы насадок аналогичен сверлению, только при этом происходит обработка материала, получая в нем различного вида отверстия и формы. Чтобы в домашних условиях обработать древесину такой насадкой, необходимо прибегнуть к сооружению фрезерного станка своими руками из дрели.

Это интересно! Выпускаются специальные кронштейны в виде каркаса для закрепления дрели, которые позволяют применять ручной инструмент для работы с фрезами.

Дрель со специальным кронштейном для работы фрезойДрель со специальным кронштейном для работы фрезой

Дрель со специальным кронштейном для работы фрезой

О том, какая дрель подойдет для фрезеровки, знают далеко не многие домашние умельцы. Чтобы получить высокую точность вырезаемых форм в древесине, нужно чтобы инструмент имел функцию регулирования оборотов и большой запас мощности. Дрель в качестве фрезеровального инструмента — это не самое лучшее решение, так как этому способствуют такие негативные факторы:

  • Отрицательное воздействие на редуктор инструмента
  • Быстрое нагревание инструмента, что сокращает его срок службы
  • Вероятность образования перекоса по отношению к обрабатываемой заготовке
  • Ненадежность фиксации в патроне инструмента

Несмотря на все эти недостатки, ручной инструмент продолжает использоваться для работы с фрезой по дереву. Выполняя работы нужно с соблюдением таких правил:

  • Не торопиться выполнять работу
  • Действовать аккуратно
  • Надежно фиксировать заготовку
  • Делать периодические паузы, чтобы давать инструменту остыть

Это интересно! Если планируется продолжительная работа фрезой по дереву, то для таких целей не лишним будет приобрести специальную насадку из твердосплавных материалов. Как только насадка будет надежно зафиксирована в ключевом патроне инструмента, можно приступать к выполнению соответствующих действий.

Выбор фрез по дереву для дрели

При выборе насадок важны их параметры. Насадки бывают не только разных видов, но еще и отличаются видами материалов, которые планируется ними обрабатывать. К ряду основных критерий выбора фрезерных насадок относятся:

  1. Размер изделия, что зависит от поставленной технологической задачи
  2. Форма режущих ножей, от которых зависит получение конечного результата
  3. Угол заточки
  4. Материал производства, который влияет не только на возможности насадки, но еще и срок их службы
  5. Предназначение. Насадки могут применяться для обработки не только древесных материалов, но и для металлов, пластика и различных видов природного камня.
Обработка древесины фрезой на дрелиОбработка древесины фрезой на дрели

Обработка древесины фрезой на дрели

Выбирая изделие, необходимо обратить внимание на производителя, но если планируется применение рассматриваемых насадок на дрели, то целесообразно покупать фрезы из недорогостоящих изделий.

Вертикальный фрез изготовление своими руками

Работать дрелью, в патроне которой установлена такая насадка, достаточно сложно, а получить чистовой результат практически невозможно. Если под рукой отсутствует фрезерный станок, но при этом необходимо воспользоваться фрезерной насадкой для выполнения черновых работ, то подойдет обычная дрель. Для этого ее рекомендуется зафиксировать в вертикальном положении, и надежно закрепить.

Это интересно! Чтобы иметь возможность регулировать обороты вращения патрона инструмента, рекомендуется воспользоваться регулятором напряжения.

Фрезерный самодельный станок из дрелиФрезерный самодельный станок из дрели

Фрезерный самодельный станок

Для того чтобы произвести черновую обработку древесины, понадобится соответствующий набор фрез по дереву, а также самодельный станок из дрели, который можно сделать своими руками. Изготовление установки не требует никаких навыков и знаний, и в каждом индивидуальном случае конструкция может отличаться. Главное правило такой установки — это надежное закрепление инструмента.

Чтобы изготовить самодельный фрезерный станок из дрели своими руками, понадобится произвести ряд следующих действий:

  1. Изготавливается стол, для чего понадобится древесина. Количество необходимой древесины для изготовления стола зависит от размеров будущего устройства
  2. Создание площадки с ограничителем. В этой площадке будет фиксироваться дрель, и перемещаться при помощи соответствующих направляющих. Для изготовления площадки можно использовать ДСП и стальные трубки
  3. Установка инструмента на площадку. Для закрепления инструмента нужно использовать стальные пластины и резьбовые соединители в виде болтов и гаек
  4. Изготовление ручки, посредством которой происходит перемещение инструмента по вертикали вверх и вниз
Станок самодельный для фрезерования древесиныСтанок самодельный для фрезерования древесины

Станок самодельный для фрезерования древесины

Станок фрезеровочный из дрели готов к работе. Можно устанавливать соответствующие фрезы в патрон, и приступать к его испытанию. Не забывайте, что производить работы нужно с особой осторожностью, так как малейшее неверное движение, и инструмент может вырвать с конструкции установки.

Если сооруженное устройство своими руками пройдет первое испытание, то можно изготовить к нему пульт управления для облегчения работы. Такой инструмент имеет одно существенное преимущество — его можно использовать как для фрезерования, так и для сверления. В любой момент дрель можно извлечь, и воспользоваться ею вне конструкции. Не забывайте о негативном влиянии на дрель при работе насадками, что очень снижает срок службы инструмента.

Публикации по теме

Фреза по дереву для дрели

С точки зрения электроинструмента, дрель может быть достаточно универсальной. По сути, это просто двигатель в корпусе, с удобной рукояткой. Ее можно использовать как по прямому назначению, так и для иных видов работ: гравировка, шлифование, полировка. Одна из задач – фрезерование.

На первый взгляд, достаточно просто установить фрезу вместо сверла, и можно выполнять сложную обработку заготовок. На самом деле, это не так. Технические особенности электродрели подразумевают определенные ограничения при использовании нестандартных насадок.

Фреза по дереву для дрели

Что нужно учитывать, если вы хотите превратить дрель во фрезер?

  • Подшипники вала рассчитаны только на продольную нагрузку, вдоль оси. Некоторые виды фрез подразумевают приложение поперечного усилия – это изнашивает механизмы дрели.
  • Обороты вала дрели, как правило, ниже оборотов фрезерного станка (иногда различие доходит до 10 раз). Поэтому высокоскоростные фрезы однозначно не подходят.
  • Режим охлаждения (точнее вентиляционные отверстия) могут быть не защищены от попадания стружки и опилок при фрезеровании.
  • Мотор не рассчитан на длительную работу (по причине перегрева), требуется периодически давать время на отдых (охлаждение).
  • Рукоятки дрели не приспособлены для точного позиционирования относительно обрабатываемой детали.

Кроме того, патроны у дрели и традиционного станка отличаются. Фреза должна быть очень прочно зафиксирована, иначе под нагрузкой возможно выпадение наконечника. Помимо риска получить травму, можно банально испортить заготовку.

Разумеется, дрель должна быть оснащена держателем, который зафиксирует ее на рабочем столе, или хотя бы направляющей.

ris2

Работать с фрезой, удерживая инструмент на весу руками, опасно.

Выбор фрезы для дрели

В принципе, насадки для фрезерования дрелью ничем не отличаются от обычных, они даже не выделяются в отдельный класс. Поскольку работа с металлом для фрезера из ручной дрели невозможна, рассмотрим разновидности фрез по дереву.

Любая фреза состоит из двух частей: хвостовик и режущий наконечник. Стержень, который закрепляется в патроне, изготавливается из мягкой стали, чтобы не разрушиться при вибрации. А вот для режущей кромки применяются твердые, но хрупкие сорта стали. Конструкция может быть разборной: наконечники меняются на хвостовике при смене режима работы.

ris3

Такой тип насадки лучше не использовать, дрель и так не слишком надежно ее удерживает. В продаже достаточно много цельных экземпляров.

Для информации: Неразборные фрезы быстрее изнашиваются (металл не такой твердый), однако при использовании на малых оборотах, этот недостаток нивелируется.

Основные типы фрез представлены на иллюстрации:

ris4

  • Галтельные придают кромке выемку с внутренним радиусом, или проделывают симметричный паз в плоской поверхности. Используются только с направляющими.
  • Калевочные фрезы могут обрабатывать комку так же, как и галтельные, но работать с ними удобнее. На внешней части хвостовика имеется опорный подшипник, благодаря которому фреза может работать по шаблону (в том числе и круглой формы). Дрель удерживается в руках, сохраняя вертикальность.

Режущая кромка бывает как с внутренним, так и с внешним диаметром.

  • Пазовые классические наконечники имеют узкую специализацию – проделывание технологических «щелей» для скрепления деталей между собой. Выполняются в виде цилиндра (прямые), или в форме ласточкиного хвоста (конструкционные). В таких пазах соединение будет намного крепче.
  • Обработка кромки с целью срезания любых неровностей выполняется прямой кромочной фрезой. Эта насадка может работать как с подшипником на хвостовике, так и без него. Во втором случае направляющая дрели должна «скользить» по шаблону: например, правило, закрепленное на доске с помощью струбцин.
  • Конусная кромочная фреза выполняет срез под заданным углом. Такую работу можно выполнить и прямой фрезой, но тогда направляющая для дрели должна иметь поворотные узлы.

Совет: при возможности выбора, следует покупать фрезы с максимально возможным диаметром наконечника. Во-первых, они легче центруются. Во-вторых, такие наконечники прочнее сидят в патроне.

Более сложные фрезы использовать на дрели нежелательно, поскольку малые обороты подразумевают на слишком гладкую поверхность после обработки. Придется шлифовать их с помощью того же электроинструмента.

shlifovalnue-nasadki

Безопасность при работе

  • Лучше использовать кулачковый патрон, поскольку без ключевой фиксатор не сможет обеспечить надежность крепления.

kylachkovui-patron

  • После каждого этапа работы проверяйте фиксацию, или просто подтягивайте патрон с помощью ключа.
  • Дрель не оснащена защитным экраном (в отличие от ручного фрезера), поэтому работать следует в защитных очках и перчатках. Одежда со свободным рукавом недопустима.
  • Поскольку обороты небольшие, вибрации несбалансированной фрезы не сильно мешают. Однако при заточке кромок желательно выдерживать идеальную окружность. Ни один зуб не должен быть длиннее.
  • Дисковые фрезы с большой глубиной погружения на дрели использовать нельзя. При подклинивании инструмент просто вырвется из рук. Виноваты снова низкие обороты.

Совет: Поскольку дрель не оснащена пружинным механизмом и ограничителем глубины фрезерования, следует потренироваться на материале аналогичной твердости. Зафиксировав нужную глубину на опорной пластине, можно приступать к чистовой работе.

Итог

Использовать стандартные фрезы при работе с дрелью можно, главное соблюдать ограничения, изложенные в нашем материале.

Фреза по дереву для дрели: применение, конструкция, виды фрез

Практически в любой мастерской обязательным предметом стала электрическая дрель. В классическом варианте применения она позволяет выполнять разнообразные отверстия. Расширить возможности этого инструмента позволяют сменные приспособления и специализированный инструмент. Например, если используется фреза по дереву для дрели, можно выполнять некоторые фрезерные работы. Установка дополнительной насадки способна превратить электродрель практически в полноценный фрезер.

Фреза по дереву для дрелиФреза по дереву для дрели

Применение в работе

Главной проблемой, ограничивающей использование дрели при фрезеровании, выступает эргономика. Вся конструкция электроинструмента нацелена на обработку материала, производимую вдоль оси вращения. При фрезеровке требуются движения, направленные перпендикулярно. Обеспечить позиционирование дрели, особенно при удержании одной рукой, в большинстве случаев невозможно. Поэтому уделом владельцев только одного инструмента остаются сверление и легкие виды работ, например шлифовка кромок.

Хорошим выходом из создавшейся ситуации выступает использование специальных приспособлений, аналогичных применяемым во фрезерах по обработке дерева. Сегодня можно найти различные варианты приставок для дрели в виде опорного стола, скользящего основания или вертикальной станины. При отсутствии таковых достаточно закрепить электродрель к столу с помощью хомутов. После этого остается установить фрезу для дрели и можно приступать к фрезеровке.



Применение фрезы для дрели по деревуПрименение фрезы для дрели по дереву

Бытовые электроприборы не предназначены для выполнения тяжелых операций, поэтому использовать дрель для металлообработки вряд ли получится. В некоторых случаях с ее помощью можно выполнить раскрой листового материала или подправить кромку. Гораздо более широкий спектр работ обеспечивается при обработке древесины. Если не требуется большой производительности, то можно выполнять практически все виды фрезерных операций. То же самое можно сказать и о работах по пластику. Некоторым недостатком в обоих случаях станет сложность подбора режимов, так как далеко не все дрели обеспечат требуемую частоту вращения инструмента. Также следует обращать внимание и на мощность двигателя электроинструмента. Этот параметр в бюджетных моделях может значительно ограничить диаметр используемой оснастки.

Разнообразие фрез для дрели по деревуРазнообразие фрез для дрели по дереву

Конструкция

Конструкция фрез для дрели классическая. На цилиндрический хвостовик установлена режущая часть, оснащенная обрабатывающими лезвиями. В зависимости от их расположения и формы выделяют торцевые, пазовые и фасонные модели, используемые в соответствующих видах работ.

Фрезы по дереву можно зажимать практически в любой электродрели.

Хвостовики современной оснастки имеют диаметр до 8 мм, что позволяет их устанавливать в большинство патронов. Исключение могут составить только самые маленькие модели электроинструмента. Для них подойдут фрезы по дереву для бормашины. Использование шуруповерта также допустимо, но следует иметь в виду низкое число оборотов его шпинделя. Он вряд ли сможет обеспечить качественное фрезерование и использование инструментов с большим диаметром режущей части.

Конструкция фрезыКонструкция фрезы

Виды фрез по дереву

Для обработки мягких материалов разработано большое число модификаций режущих инструментов. Разделяют их по результирующей геометрии поверхности изделия.

Простые концевые фрезы применяются для раскроя листового материала и выборки пазов небольшой ширины. Конструкция такой оснастки напоминает сверло, обработка ведется как торцевыми, таки боковыми лезвиями. Количество лезвий в моделях для дерева невелико. Наибольшее распространение получили однозаходные и двухзаходные модели.

Пазовые фрезы используются для формирования длинных выемок в массиве заготовки. В зависимости от геометрии, такая оснастка делится на прямоугольную, v-образную и галтельную. При использовании фасонных моделей совместно с фрезерными насадками на дрель, в заготовках из дерева можно получить и более сложную геометрию.

Кромочные фрезы нацелены на обработку боковых поверхностей плоских заготовок. Их главная особенность заключается в подшипнике, установленном на конце фрезы. Данный элемент позволяет упереть инструмент в край заготовки для выборки соответствующей части. Кромочные модели выпускаются для получения как прямых, так и фасонных кромок.

Инструмент типа шип-паз применяется при формировании на кромке доски соединения соответствующего типа.

Такие фрезы поставляются комплектом из двух штук. В зависимости от конкретной модели, отличается геометрия и количество лезвий. Устанавливать такие фрезы в электродрель не рекомендуется по причине малой мощности двигателя. Аналогично не рекомендуются к применению фигирейные и классические дисковые фрезы.

Фрезеровка сложных рисунков или скульптур на деревянных заготовках доступна при использовании шарошек. Поверхность этих фрез усеяна множество режущих зубцов и в первом приближении напоминает рашпиль. Для финишной отделки могут используются шлифовальные насадки. Вместо режущих лезвий, рабочая часть этого инструмента покрыта наждачной бумагой.

Выполненное соединение шип-пазВыполненное соединение шип-паз

Параметры выбора

При выборе того или иного способа фрезерования дерева, в первую очередь следует обратить внимание на возможность установки фрезерной насадки на дрель. Для этого электроинструмент должен иметь цилиндрическую шейку, в продолжении которой установлен патрон. При отсутствии таковой, не рекомендуется использовать конкретную модель дрели для фрезерования. Если на специализированное приспособление для дрели, предназначенное для фрезерования, установлено, то можно выбирать фрезы. В первую очередь следует обратить внимание на вид работ. Фрезерный инструмент не является универсальным, поэтому для каждой операции потребуется своя модель оснастки. Диаметр хвостовика должен обеспечивать возможность зажима в конкретном патроне дрели. Не рекомендуется применять крупные фрезы, так как они могут потребовать значительной мощности шпинделя.

Также необходимо учесть режимы обработки. Многие инструменты для дерева требуют высокого числа оборотов, недостижимого для дрелей. Следует помнить, что любая электродрель не рассчитана на длительные нагрузки. Поэтому не рекомендуется прикладывать к ней большие усилия, и выполнять работы непрерывно, в течение длительного времени.

Разновидности фрез по дереву для дрели: виды и особенности

Для расширения функционала такого инструмента, как электродрель, прибегают к использованию ее в качестве фрезера по дереву. Использование фрезы по дереву для дрели позволяет осуществлять различные виды обработки изделий из древесных видов материалов. Дрель в качестве фрезера подходит для выполнения черновых работ по дереву. Выполнить чистовую обработку не получится, так как дрель имеет небольшую частоту вращения патрона, что не позволяет осуществлять качественную зачистку.

Насадка на дрель для работы по дереву

Классификация насадок для обработки древесины

Фреза по дереву для дрели представляет собой конструкцию, состоящую из хвостовика и рабочей области. Хвостовик фиксируется в патроне рабочего инструмента, а форма рабочей части зависит от определенного ряда выполняемых технологических операций, для которых предназначается насадка. Конструкция фрезы напоминает сверло, только рабочая часть устройства имеет различные формы.

Фрезы по дереву можно раз делить на два вида:

  1. Насадные. Предназначаются исключительно для работы на фрезерном станке, так как диаметр хвостовика составляет 32 мм.
  2. Пальчиковые или концевые. Предназначаются для применения, как на стационарных аппаратах, так и на дрелях. Диаметр хвостовика таких видов составляет от 8 до 12 мм.

Важно знать! Для дрели можно использовать только пальчиковые виды фрез.

Фрезерная насадка на дрель может быть использована для обработки следующих материалов:

  • древесина разных пород;
  • ДСП;
  • ДВП;
  • МДФ;
  • фанера.

В зависимости от обрабатываемого материала, следует использовать соответствующие насадки. Наиболее износостойкими являются насадки с твердосплавными напайками. Они изготавливаются из высокопрочных материалов.

Пазовая фреза в патроне

Рассмотрим основные виды насадок для фрезера, которые при необходимости можно использовать дрели, для осуществления фрезеровочных работ:

  • Калевочная. Такая насадка применяется для округления углов, а также их шлифование.
  • V-образная. Такая насадка позволяет создать паз в обрабатываемом материале или вырез. При помощи такого вида фрезы осуществляются надписи и прочие узоры на древесине.
  • Дисковая. Если нужно сделать канавку, паз или выемку различного углубления, то применяется дисковый вид насадки.
  • Фальцевая. Используется для получения пазов под установку стекла.
  • Галтельная. Позволяют создать полукруглые канавки и применяются при производстве мебельных реек.
  • Шиповая. Используется для изготовления скрытых соединений, так как насадка оснащается режущей кромкой в виде обратного шипа.
  • Цилиндрическая. Применяется для обработки плоских поверхностей из дерева.
  • Торцевая. Оснащается торцевыми дисками, которые также применяются для обработки плоской поверхности.

Существует много разных вариантов фрез, использование которых зависит от планируемых работ по дереву. При выборе обязательно определитесь, какие варианты пазов необходимо получить, в конечном счете.

Процесс фрезерования пазов

Важно знать! Дрель используется только для черновой обработки, поэтому не стоит рассчитывать на идеальную обработку данным инструментом.

Особенности работы дрелью с фрезой

О том, как правильно пользоваться фрезой, мало кто знает, так как для выполнения таких работ требуются некоторые знания и навыки столярного дела. Процесс фрезерования представляет собой обработку материала, посредством поочередной работы зубьев фрезы. Инструмент для фрезерования должен иметь функции регулирования оборотов, а также глубины вхождения режущих кромок обрабатываемого изделия. Обычно для таких целей применяется специальный фрезерный станок, но в домашних условиях для осуществления таких работ можно воспользоваться дрелью.

Прежде чем выяснить, какая дрель подойдет для фрезеровки, следует знать, что используется такой инструмент в редких случаях. Это обусловлено тем, что с помощью рассматриваемого изделия невозможно достичь высокой точности, так как данный инструмент не достаточно мощный и не имеет способности развивать большие обороты. К недостаткам применения дрели в качестве фрезеровального аппарата относятся:

  • При изменении вектора нагрузки происходит негативное влияние на редуктор инструмента.
  • При работе дрелью с фрезой, она греется, необходимо давать инструменту часто отдыхать.
  • Высокая вероятность возникновения перекоса фрезы по отношению к заготовке.
  • Ненадежное крепление в патроне с горизонтальным валом.

Это говорит о том, что применять дрель постоянно в качестве фрезерного станка не рекомендуется. Это негативно отражается на инструменте, и при этом не всегда достигается удовлетворительный результат работы. Работая с фрезой на дрели, важно делать это не спеша и с особой осторожностью.

Важно знать! Если планируется длительная работа фрезой, то лучше всего использовать твердосплавную насадку.

Процесс расточки отверстий

После установки насадки в патрон инструмента, ее следует надежно зафиксировать, после чего приступать к выполнению работы.

Что учесть при выборе

При выборе важно учитывать главные параметры фрез, по которым они отличаются друг от друга. Они делятся на категории, а также на виды, в зависимости от того, какой материал и как планируется обрабатывать. Главными критериями выбора фрез под дрель являются:

  • Размер насадки.
  • Форма режущих ножей.
  • Угол заточки.
  • Материал изготовления изделия.
  • Назначение.

Опираясь на данные параметры, можно совершать соответствующий выбор изделий.

Вертикальный фрезер из дрели

Если необходимо обработать древесину, но в наличии отсутствует фрезерный станок, стоимость которого довольно высокая, то для черновой обработки вполне сойдет и ручная электродрель. При этом для получения максимально качественного результата работы фрезой, инструмент должен быть закреплен на стационарном или самодельном станке.

Актуальность вопроса о том, как сделать фрезерный станок из дрели своими руками, становится все больше. Сделать его можно, но для этого придется изготовить некую специальную установку. Имея такую установку, можно приобретать набор фрез по дереву, после чего открывать столярную мастерскую.

Самодельный фрезерный станок из дрели для бизнеса, конечно, не подходит, но при этом для домашнего применения он будет в самый раз. Процесс изготовления такого фрезерного станка в, общих чертах, выглядит следующим образом:

  1. Изготовление стола. Сделать его можно из любой имеющейся в наличии древесины, но главным условием является его надежность и устойчивость.
  2. Изготовление площадки-ограничителя. Это вертикальная конструкция, посредством которой обеспечивается нужное положение дрели по отношению к обрабатываемой детали. Для изготовления можно использовать лист ДСП.
  3. Монтаж инструмента. На площадке с ограничителями необходимо установить дрель посредством специального каркаса, выполненного из ДСП и болтовых соединений.
  4. Монтаж ручки управления или ходового винта. Это такой элемент, посредством которого оператор может управлять заглублением фрезы, установленной в инструменте. Изготавливается в любом удобном исполнении.

Дополнительно можно вывести кнопки управления дрелью в более удобное место. После изготовления такого станка, можно испытать его в действии. Такой самодельный инструмент обязательно найдет свое применение не только в качестве фрезеровального станка, но и сверлильного.

Фрезерная насадка на дрель: виды, конструкция

Когда человеку необходимо провести разовые фрезеровочные работы, необязательно покупать дорогое оборудование или обращаться в слесарные мастерские. Можно использовать фрезерную насадку на дрель, которые продаются в строительных магазинах или изготавливаются самостоятельно.

Насадка на дрельНасадка на дрель

Обрабатываемые материалы

С помощью фрез устанавливаемых на электродрели можно обрабатывать различные виды древесины, а также черные и цветные металлы. Оснастка, изготавливаемая для электроинструмента и предназначенная для работы с металлом, обладает жесткой конструкцией. Для металлических поверхностей используется два вида фрез:

  1. Шарошка — применяется для снятия поверхностного слоя с заготовок и деталей.
  2. Зенковка — с их помощью на обрабатываемой поверхности можно делать углубления различных размеров и расширять уже готовые отверстия.

Важно понимать, что с помощью дрели не получится качественно обрабатывать прочные виды металлов и высокоуглеродистые стали. Эти материалы требуют большой мощности двигателя при работе, чем не может похвастаться обычная дрель. При обработке плотных материалов используются специальные фрезы.

Существуют различные виды насадок для дрелей, которые используются при фрезеровании:

  1. Фасонные.
  2. Дисковые. С их помощью можно вырезать канавки и пазы на поверхности металла.
  3. Торцевые. Используются для обработки торцов деталей.
  4. Цилиндрические. Считаются универсальными. Цилиндрическими насадками снимают слой металла с заготовок.
  5. Угловые. Ими обрабатываются угловые пазы и наклонные поверхности.
  6. Концевые. Применяется для обработки глубоких выемок и пазов.

Вид насадки выбирается в зависимости от проводимых работ. Для обработки древесины желательно использовать специальные фрезы по дереву.

Разновидности фрезРазновидности фрез

При выборе фрезеровочных насадок для дрели, необходимо обращать внимание на такие характеристики:

  1. Материал, из которого изготавливается режущая часть.
  2. Заточка зубьев. Она должна быть без микросколов и трещин. В противном случае придётся перетачивать фрезу.
  3. Внимательно выбирать диаметр.
  4. Брать во внимание тип хвостовика. Он может не подойти для дрели.

Нет смысла приобретать дорогие фрезы, которые предназначены для станков. При работе с твердыми материалами требуется отдавать предпочтение фрезам, у которых режущие части изготовлены из твердосплавных пластин.

Работа с фрезерной насадкой

Дрель предназначена для сверления отверстий большого и маленького диаметра. Этот электроинструмент не должен был использоваться для резки листового металла и фрезеровки. Однако с развитием технологий начали появляться различные насадки на дрель. Важно учитывать некоторые особенности при использовании этого инструмента в качестве ручного фрезера:

  1. Конструкция дрели и её подвижные элементы не предназначены для постоянных больших нагрузок. Из-за этого нельзя часто работать фрезой по твердым материалам.
  2. Если на электроинструменте установлен пластиковый редуктор, необходимо по возможности заменить его на металлический.
  3. Патрон для зажима сверл и фрез не выдерживает боковых нагрузок. Это необходимо помнить при работе, чтобы насадка не вылетела.
  4. Качество реза значительно хуже из-за малой мощности двигателя дрели.

При работе электродрелью в качестве ручного фрезера необходимо наблюдать за функционированием подвижных элементов и при их нагревании выключать инструмент.

Изготовление своими руками

Мастер может сделать станок для фрезерования из электродрели своими руками. Дополнительно к нему можно изготовить самодельные фрезы. Станок поможет удобнее использовать дрель и точнее выполнять работу, а фреза сэкономит средства. Самодельные инструменты дешевле покупных, однако при их использовании требуется внимательно следить за целостностью конструкции.

ЭлектродрельЭлектродрель

Материалы и инструменты

Для изготовления самодельного фрезеровочного приспособления с электродрелью необходимо заранее подготовить инструменты и материалы. Чтобы собрать каркас, понадобится фанера толщиной не менее 15 мм. Соединительными элементами могут выступать саморезы по дереву. Нельзя забывать про направляющие, по которым будет передвигаться электроинструмент. Рабочую поверхность желательно оборудовать зажимами для фиксации заготовки. Их роль могут играть струбцины. Сделать из дрели самодельный фрезеровочный станок можно. Желательно заранее изучить чертежи и посмотреть обучающие видео.

Конструкция инструментов

Изготовление фрезерного станка из дрели начинается со сборки конструкции (станины и рабочего стола). Когда каркас из фанеры будет готов, необходимо закрепить на нём направляющие и отрегулировать их согласно размеру самодельного станка и габаритам дрели. Далее электроинструмент закрепляется на направляющих и отстраивается для удобной работы. Поверхность рабочего стола желательно покрыть листом стали. Он увеличит срок эксплуатации станка и не даст дереву повреждаться во время работы. Если дрель мощная, то необходимо утяжелить конструкцию, чтобы избежать появления вибраций при работе. Для этого любой груз располагается в нижней части станины так, чтобы его вес давил на каркас.

Своими руками можно изготовить три вида фрез. К первому типу относится кремниевый барабан от зажигалки, насаженный на ось подходящего диаметра. Ко второму типу относится деревянный цилиндр, по краям которого закрепляется наждачная бумага. К третьему типу относится правильно переточенный дюбель, который используется как отрезная насадка.


Фрезерные насадки на дрель популярны для проведения разовых ремонтных работ в домашних условиях. С их помощью можно сделать самодельный станок, который пригодится для собственной мастерской. Необходимо помнить про правила использования электроинструмента, чтобы не вывести его из строя.

Сверла по дереву Сверла Forstner Использовать сверление по дереву Колонки для сверления по дереву Дырокол для дерева Деревообработка Плоское крыло 5шт | |

0.1

Характеристики:

Использование передовых технологий производства, высококачественных материалов, длительного срока службы.

Просверливание отверстий аккуратно, гладко, без сломанных краев, не вызывает тремора.

Сопротивление разрезу невелико, улучшает скорость сверления, легко удаляет стружку.

Может использоваться для различных отверстий из дерева, изделий из дерева, пластика, фанеры и других материалов.

Простота установки, простота использования, нужно только установить, можно использовать обычную ручную дрель.

Рабочий шум небольшой.

Цвет: Серебристый

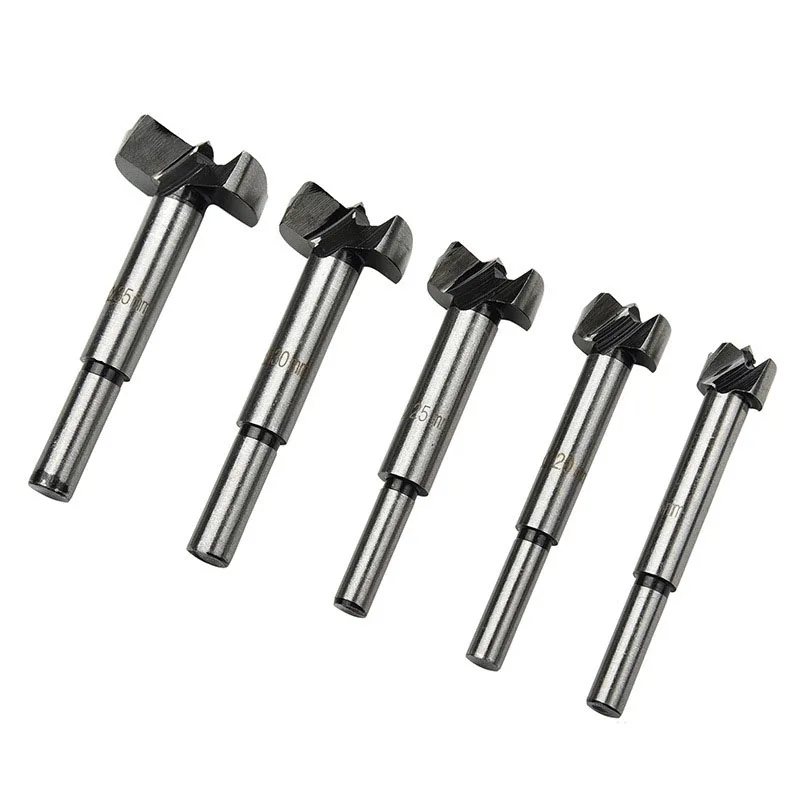

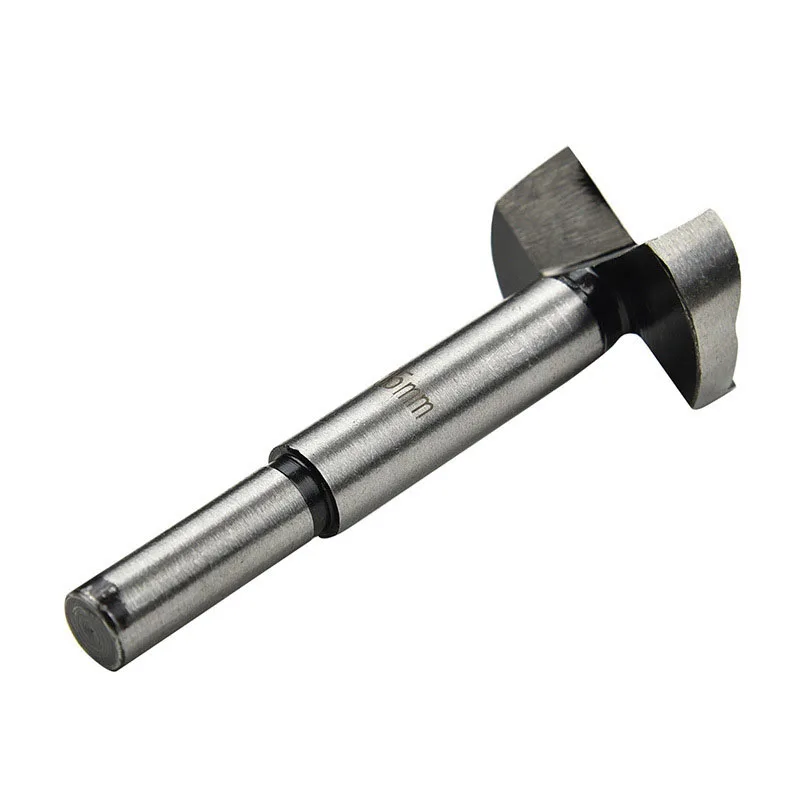

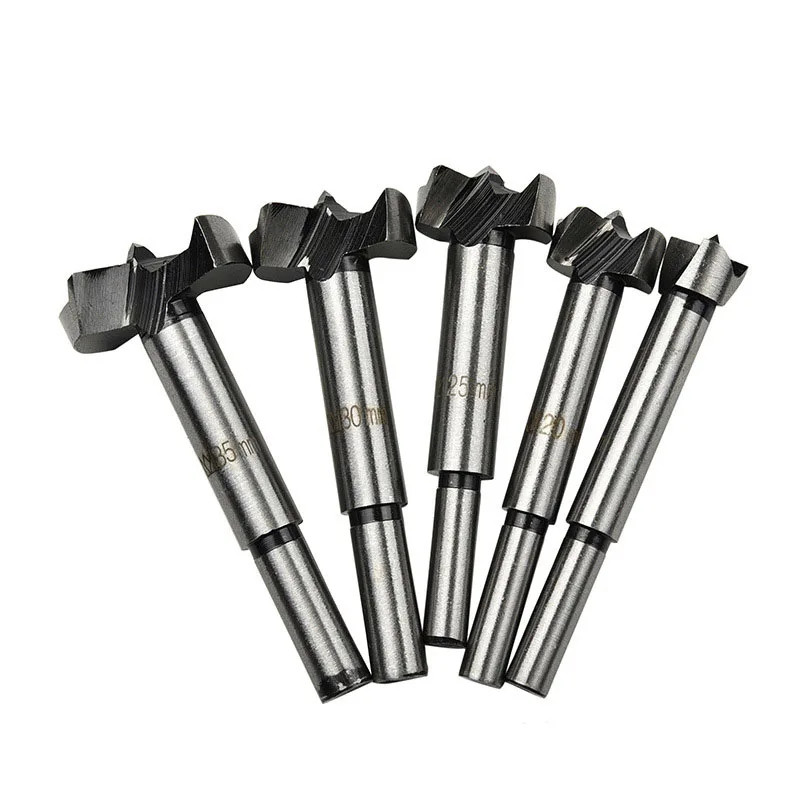

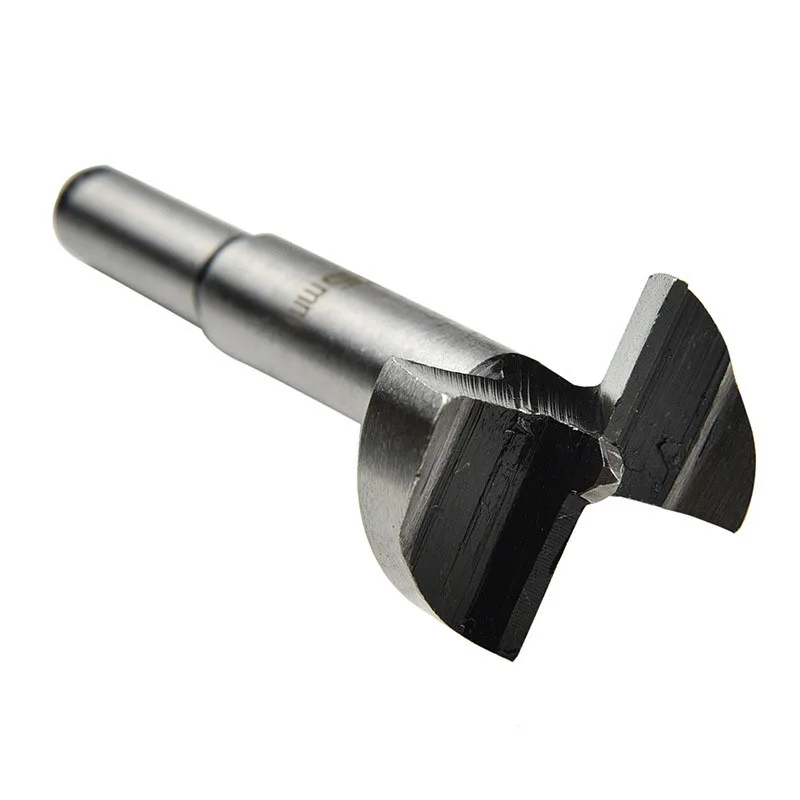

Тип: Сверло Форстнера

Материал: Высокоуглеродистая сталь

9002 Тип лезвия 910112

15 мм, 20 мм, 25 мм, 30 мм, 35 ​​мм

Примечание:

При использовании этого сверла материалы (например,дерево, пластмассовые изделия, фанера и т. д.)

Температура будет очень высокой, добавьте немного воды или охлаждающей жидкости, чтобы избежать дыма от материала.

В комплекте с упаковкой:

5 x сверла Forstner

0.2 20181031_030859_023 20181031_030859_024 20181031_030859_021 20181031_030859_022 0.3

.Завод по производству сверл по дереву

, Производственная компания OEM / ODM по производству сверл по дереву на заказ

Всего найдено 325 фабрик и компаний по производству сверл по дереву с 975 продуктами. Закажите высококачественные сверла по дереву в нашем огромном ассортименте надежных заводов по производству сверл по дереву. Золотой член
Тип бизнеса: Торговая компания
Основные продукты: Режущий инструмент с ЧПУ, Концевая фреза, Сверло , Твердосплавная пластина, Держатель инструмента с ЧПУ
Mgmt.Сертификация:

ISO 9001, ISO 20000

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, собственный бренд
Расположение: Чанчжоу, Цзянсу
Бриллиантовый член
Тип бизнеса: Торговая компания
Основные продукты: Сверло Биты, защитные перчатки, полотна пилы, кольцевые пилы, отрезные диски
Mgmt.Сертификация:

ISO 9001, ISO 9000, ISO 14000, BSCI

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, собственный бренд
Расположение: Сучжоу, Цзянсу
Золотой член
Тип бизнеса: Производитель / Завод
Основные продукты: SDS Сверло бит, Сверло HSS Сверло , Долото, кольцевая пила Tct, кольцевая пила HSS
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM
Расположение: Ичунь, Цзянси
Бриллиантовый член
Тип бизнеса: Торговая компания
Основные продукты: HSS Twist Сверло Бит, HSS Twist Набор сверл , Алмазный керн Сверло Сверло Сверло по камню , Дерево Рабочая серия Сверла
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, ODM, собственный бренд
Расположение: Чжэньцзян, Цзянсу
Золотой член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Нестандартные твердосплавные режущие инструменты, Сверло Биты, концевые фрезы, развертки, расточные Фрезы
Mgmt.Сертификация:

ISO9001: 2008

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Чанчжоу, Цзянсу
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Твердосплавные концевые фрезы, твердосплавные стержни, твердосплавные сверла , сверла , режущие пластины с ЧПУ, твердосплавный сплав Дерево Режущий инструмент
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, ODM, собственный бренд
Расположение: Чжучжоу, Хунань
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Фреза Фреза
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, OEM
Расположение: Чанчжоу, Цзянсу
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
