Сварочный полуавтомат Fubag IRMIG 160 SYN – низкие цены на Фубаг IRMIG 160 SYN в Москве

Особенности IRMIG 160 SYN

Инверторный аппарат IRMIG 160 SYN для MIG сварки создан с использованием усовершенствованной технологии IGBT. Аппарат использует дугу между проволокой и свариваемым материалом в качестве источника тепла для плавления проволоки и обработки металла, и затем подает в зону сварки защитный газ, который образует сварочную ванну.

Основными особенностями данного инверторного аппарата являются:

  • Небольшие габаритные размеры 470x240x350 мм и вес 12 кг, из-за чего аппарат широко используется для выполнения обивочных, ремонтных работ и в полевых условиях.
  • Великолепное зажигание дуги и перенос металла.
  • Наличие различных средств защиты предохраняет аппарат от перегрева, перенапряжения, падения напряжения, чрезмерного тока и т.д.
  • Высокая производительность. Благодаря автоматической подачи проволоки можно осуществлять сварку в быстром скоростном режиме.
  • Нет никаких особых требований к применяемой сварочной проволоке. Подходят и твердые и флюсовые проволоки.
  • Удобное соединение. Внешние разъемы делают соединение безопасным, быстрыми и надежными
  • Функция синергетической сварки в режиме MIG
  • Функция MMA сварки. Выполняется рутиловыми и целлюлозными электродами.
  • Функция сварки TIG

Комплектация IRMIG 160 SYN

  • Инверторный аппарат
  • Руководство по эксплуатации
  • Горелка
  • Кабель электродержателя
  • Кабель заземления (с зажимом заземления)
  • Газовый шланг
  • Хомут для газового шланга

Принцип работы Fubag IRMIG 160 SYN

Сварочный аппарат IRMIG 160 SYN потребляет однофазный ток 220 В промышленной частоты через сетевой выключатель и выпрямляет его через однофазный выпрямительный мост и затем фильтрует через конденсатор для получения постоянного тока. Через IGBT инвертор получатся переменный ток с частотой 40кГц. Затем этот переменный ток, преобразованный основным трансформатором и выпрямленный диодом с быстрым восстановлением, обеспечивает стабильный постоянный ток для сварочного аппарата сразу же после его фильтрации индуктивностью. Скорость подачи проволоки можно постепенно регулировать с помощью рычага для регулировки скорости. Скорость подачи проволоки влияет на сварочный ток, чем выше скорость подачи проволоки, тем больше сила тока при одинаковом напряжении.

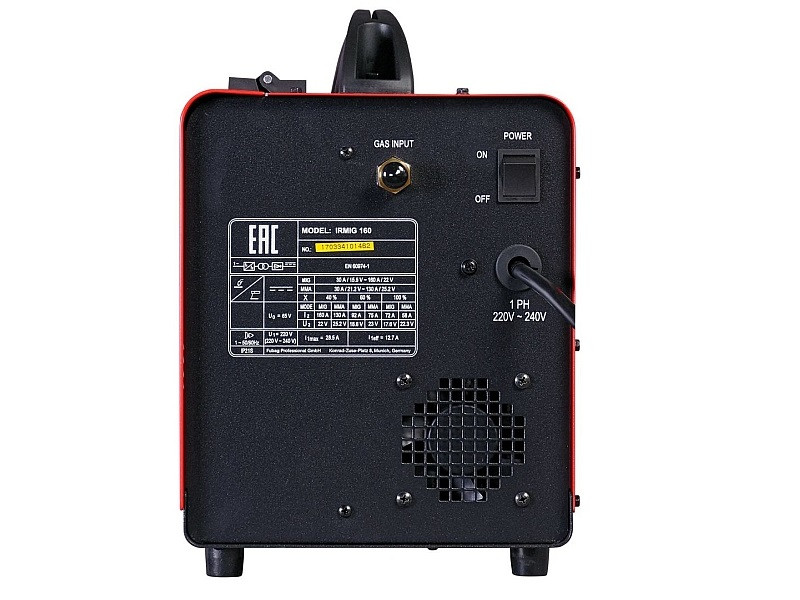

Панель управления сварочного аппарата IRMIG 160 SYN оборудована регулятором сварочного тока и регулятором скорости подачи проволоки, индикатором включения питания и индикатором термозащиты. На задней панели расположен сетевой кабель, разъем для газового клапана, вентилятор охлаждения, контакт подачи тока, выключатель. На верхней части аппарата имеется ручка для удобной транспортировки.

Основные элементы Fubag IRMIG 160 SYN

  1. Цифровой дисплей. Отображает заданный ток и скорость подачи проволоки, при работе аппарата – фактический ток.
  2. Индикаторы: перегрева; выходного тока; подачи проволоки
  3. Индикаторы: выходного напряжения; длины дуги
  4. Цифровой дисплей. Отображает выходное напряжение
  5. Регулятор сварочного тока.
  6. Регулятор мощности дуги и сварочного напряжения.
  7. Регулятор индуктивности в режиме MIG
  8. Кнопка выбора режима сварки (MIG, MIG SYN, TIG, MMA)
  9. Кнопка выбора газа в режиме MIG SYN
  10. Кнопка выбора режима сварки MIG – 2T или 4T
  11. Кнопка выбора диаметра проволоки в режиме MIG
  12. Кнопка включения режима VRD
  13. Разъемы подключения сварочных кабелей
  14. Разъем подключения сварочной горелки
  15. Кабель переключения полярности в режиме
  16. Табличка с техническими характеристиками
  17. Штуцер подсоединения подачи защитного газа
  18. Выключатель электропитания
  19. Кабель электропитания

Горелка сварочного аппарата

Горелка аппарата IRMIG 160 SYN состоит из крепления горелки, соединительного кабеля и ручки:

  • Крепление горелки представляет собой устройство сопряжения горелки и устройства для подачи проволоки.
  • Соединительный кабель: покрытый нейлоном направляющий канал помещен в центр полого кабеля. Внутренняя часть канала предназначена для подачи проволоки. Свободное пространство между каналом и полым кабелем предназначено для подачи защитного газа. Сам полый кабель предназначен для подачи тока.
  • На ручке горелки установлено S-образное колено.

На задней части горелки имеется соединение с полым кабелем, а с передней стороны шунт. Защитный газ проходит через шунт и образует в сопле хорошо сбалансированный поток воздуха, и затем выбрасывается струей наружу. Управление током осуществляется с помощью быстродействующего выключателя на ручке.

Правила эксплуатации сварочного аппарата

  • Если сварочный аппарат IRMIG 160 SYN был только что установлен или к работе приступает новый оператор, следует проверить сопротивление изоляции между обмотками и кожухом.
  • Перед началом сварочных работ проверьте подключение входных и выходных кабелей, заземление и т. д.
  • Время от времени следует проверять состояние сварочного кабеля. Если аппарат используется регулярно, его следует проверять не менее одного раза в месяц.
  • Состояние сварочного кабеля также следует проверять, если сварочный аппарат используется как переносной.
  • Если сварочный аппарат временно не используется или не используется продолжительное время, его следует хранить в сухом, хорошо проветриваемом помещении, не допуская попадания на него влаги, коррозионно-опасных или токсичных газов.
  • Раз в год следует очищать сварочный аппарат от пыли. Проверьте, не ослаблены ли детали крепления аппарата, электромагнитную систему, ручки настройки тока и т.д.
  • Техническое обслуживание должны выполнять только квалифицированные специалисты.
  • Наличие в воздухе пыли, а также едких и коррозионных веществ не должно превышать допустимых норм.
  • Сварочный аппарат IRMIG 160 SYN должен быть установлен в таком месте, где на него не будет попадать дождь и солнечные лучи. Его можно хранить в наименее влажном месте с температурой от -10 до 40 С.
  • Необходимо обеспечить доступ воздуха к сварочному аппарату, для этого вокруг него должно быть свободное пространство не менее 50 см.
  • Сварочный аппарат должен быть установлен на горизонтальной поверхности, и, если угол наклона составляет более 15°, следует создать условия для предотвращения его опрокидывания. Примите меры по защите от ветра, так как сварочный аппарат работает с защитным газом. Скорость ветра должна быть не больше 1,0 м/сек в противном случае необходимо использовать устройство для защиты от ветра.
  • Нельзя зажимать кабель сварочной горелки. Угол сгиба кабеля не должен быть слишком маленьким. Радиус канала направляющей не может быть меньше 300 мм иначе он может повредить внутренний кабель и привести к несчастному случаю.

Квалифицированный персонал должен регулярно проводить проверку сварочного аппарата в том случае, если он используется после длительного хранения или ремонта.

Эти проверки включают следующие процедуры:

  • проверку сварочного кабеля. Кабель должен быть заменен прежде, чем будет полностью изношен. Входной кабель должен быть заменен в случае повреждения;
  • проверку мощности источника питания. Любой источник питания, использующийся для сварочного аппарата, должен быть оснащен защитными системами.

FUBAG Сварочный полуавтомат IRMIG 160 с горелкой FB 150 3 м + Порошковая проволока самозащитная FB 71TG + Адаптер для катушки в ПОДАРОК!

  • Напряжение, В: 220
  • Тип сварки: MIG/MAG / MMA
  • Потребляемая мощность, кВт: 4,6
  • Напряжение холостого хода, В: 60
  • Сварочный ток в режиме MIG/MAG, А: 26-160
  • Диапазон сварочного тока в режиме ММА, А: 40-130
  • Комплектующие и расходные материалы: a-0-{}
  • ПВ при t=40 град. С, %: 25
  • Диаметр проволоки, мм: 0,8-1,0
  • Диаметр катушки, мм/ вес: 200/5
  • Диаметр электрода max, мм: 3,2
  • Длина товара, мм: 440
  • Ширина товара, мм: 205
  • Высота товара, мм: 270
  • Масса нетто, кг: 8,9
  • Масса брутто, кг: 11,1
  • Цифровой дисплей: НЕТ
  • Кабель с электрододержателем, м: 1,6
  • Кабель заземления с зажимом, м: 3
  • Длина шланга, м: 3
  • Сварочный ток в режиме MIG при ПВ 25% (при 40°С), А: 160

Характеристики

• Диапазон сварочного тока 40-160 А
• Два вида сварки в одном аппарате (ММА,MIG-MAG)

• Высокий КПД за счет IGBT-транзисторов (биполярный транзистор с изолированным затвором)
• Система охлаждения тоннельного типа
• Встроенная функция термозащиты аппарата с индикацией перегрева
• Евроразъем для подключения горелки

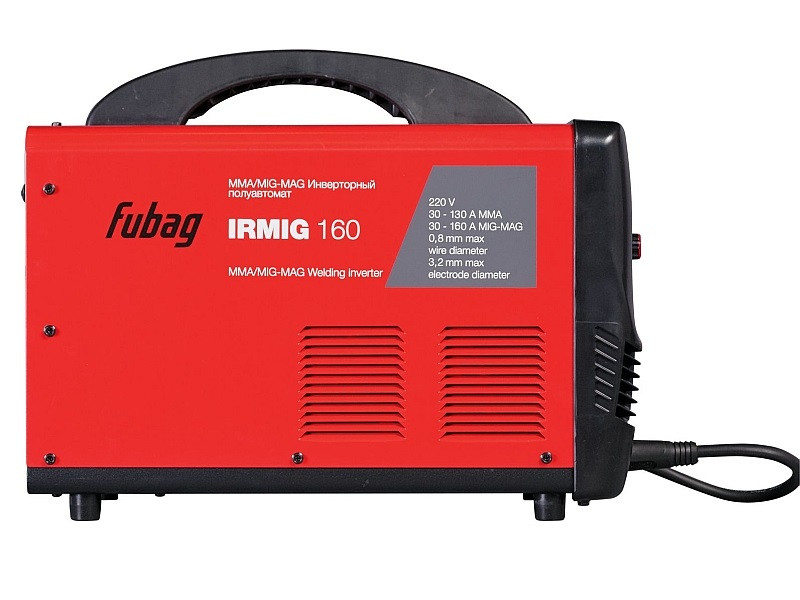

Сварочный полуавтомат Fubag IRMIG 160


Сварочный полуавтомат Fubag IRMIG 160 – универсальный, работающий в режимах MIG-MAG и MMA сварки в самом распространенном диапазоне сварочного тока 40-160 А. Работает с проволокой диаметром 0,6-0,8/0,8-1,0 мм на катушке весом 5 кг и диаметром 200 мм.
В 2019 году аппарат получил новый запатентованный дизайн – все пластиковые элементы
(панель, ручка для переноски) заменены на металлические, что дополнительно повышает надежность и срок службы аппарата. Отличный выбор при проведении сварочных работ повышенной сложности на производстве или на стройке. Высокую производительность сварочных работ обеспечивает автоматическая подача проволоки. Регулировка подачи проволоки, сварочного напряжения и индуктивности позволяет настроить оптимальный режим сварки.
Передняя панель аппарата снабжена 2 ручками: одна отвечает за регулировку тока сварки и скорость подачи проволоки; вторая – за управление выходным напряжением, что позволяет быстро и просто выбирать режимы и оптимальные параметры сварки. В новом дизайне аппарат получил дополнительную защитную решетку, установленную за передней панелью, для защиты от пыли и других внешних воздействий.
Сварочный полуавтомат Fubag IRMIG 160 оснащен евроразъемом для быстрого и безопасного подключения сварочной горелки. Купив сварочный инвертор IRMIG 160, Вы получите в комплекте трехметровую фирменную горелку FB 150 и трехметровый газовый шланг, а также кабель с электрододержателем (1,6 м) и кабель заземления (3 м).
Продолжительность включения (ПВ) в режиме MIG составляет 25% при 40С. Эти данные приведены в соответствии с европейским стандартом EN60974-1 при внешней температуре 40С. Часто на рынке используется значение ПВ при температуре окружающей среды 20С: чем ниже температура, тем выше ПВ.
Сварочный полуавтомат Fubag IRMIG 160 имеет возможность легкой сменой полярности для работы с самозащитной проволокой. Эффективная система охлаждения, а также встроенная функция термозащиты с индикацией перегрева гарантируют долговечность и надежность использования аппарата в условиях интенсивной эксплуатации.
Быстрое подключение сварочных кабелей и евроразъем для подключения горелки гарантируют удобство использования.
