Инвертор сварочный Fubag IN PULSE 160 CEL :: Сварочные инверторы FUBAG | Оборудование для сварки :: сварочные аппараты :: Сварочные аппараты FUBAG

Компактный сварочный инвертор с идеальным соотношением максимального тока и продолжительностью включения.

Особенности:

– Сварка целлюлозными электродами (CEL). Сварка всех видов швов, в том числе вертикальных.

– Цифровой дисплей.

– Разъем для подключения пульта дистанционного управления (на задней панели).

– Встроенная термозащита с индикацией перегрева, защита от перенапряжения и падения напряжения.

– Сварка при температуре окружающей среды: -10/+40°С.

– Нагрузочный цикл 10 мин. (60% ПВ: 6 мин. сварка, 4 мин. пауза).


Функции:

Регулировка Hot Start (горячий старт). Увеличение сварочного (импульсного) тока в начальный момент для улучшения поджига дуги.
Arc  Force (стабильность горения дуги).   Кратковременное  увеличение  силы  тока  в  момент  залипания  электрода. Помогает  капле  оторваться  от  стержня  электрода,  делая  тем  самым  процесс  переноса капель через дуговой промежуток четким и равномерным.

Anti Sticking (антиприлипание). Снижение сварочного тока для отделения залипшего электрода на изделии без повреждения обмазки.
TIG Lift. Ручная сварка неплавящимся вольфрамовым электродом в среде защитного газа – аргона. Преимущественно используется для сварки цветных металлов и нержавеющих сталей.
Импульсный режим сварки ММА Pulse. Позволяет качественно сварить вертикальный шов любыми типами электродов за счет чередования 2-х токов с определенной частотой, что в свою очередь уменьшает текучесть металла.
.


Комплектация:

– медный кабель с электродержателем 3 м.;

– медный кабель заземления с зажимом 3 м.

.

Дополнительная опция: вентильная горелка FUBAG арт.

68314 предназначена для TIG сварки.


Виды свариваемых материалов:

– углеродистая;

– низколегированная и высоколегированная сталь;

– медь и ее сплавы;

– чугун.

Характеристики сварочного оборудования

  • Тип сварочного оборудования

    Сварочный инвертор (ММА)

  • Тип сварки

    MMA, TIG

  • Частота (Гц)

    50

  • Напряжение питания

    220 В

  • Максимальная потребляемая мощность (кВт)

    5. 4

  • Напряжение холостого хода (В)

    84

  • Сварочный ток, min (А)

    10

  • Сварочный ток, max (А)

    160

  • ПВ при максимальном токе и t = 40 °С (%)

    35

  • Минимальный диаметр электрода (мм)

    1,6

  • Максимальный диаметр электрода (мм)

    4

Габариты и вес

Инструкция Инвертор сварочный Fubag IN PULSE 160 CEL (2. 2 Мб)

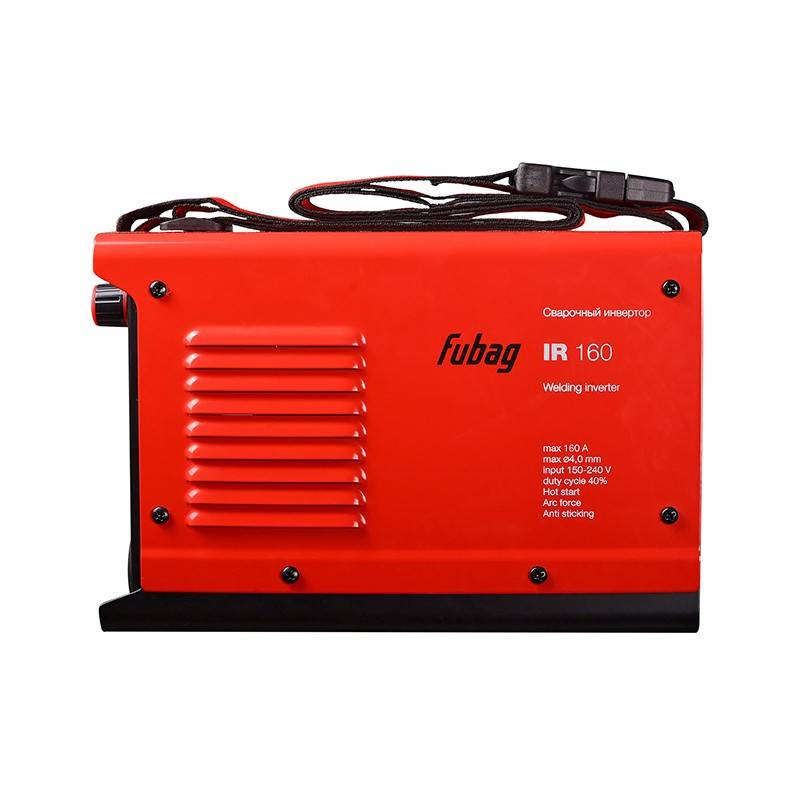

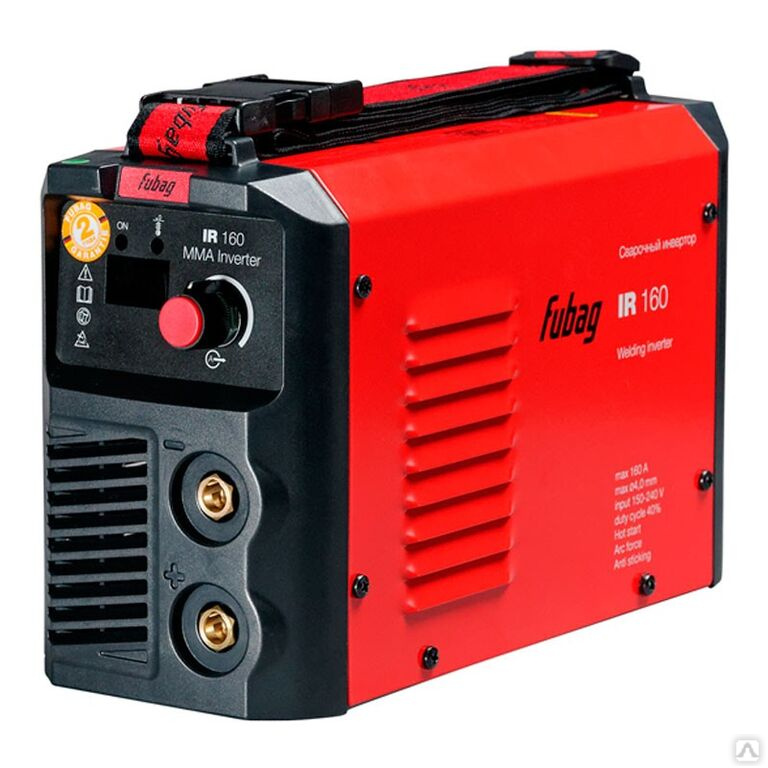

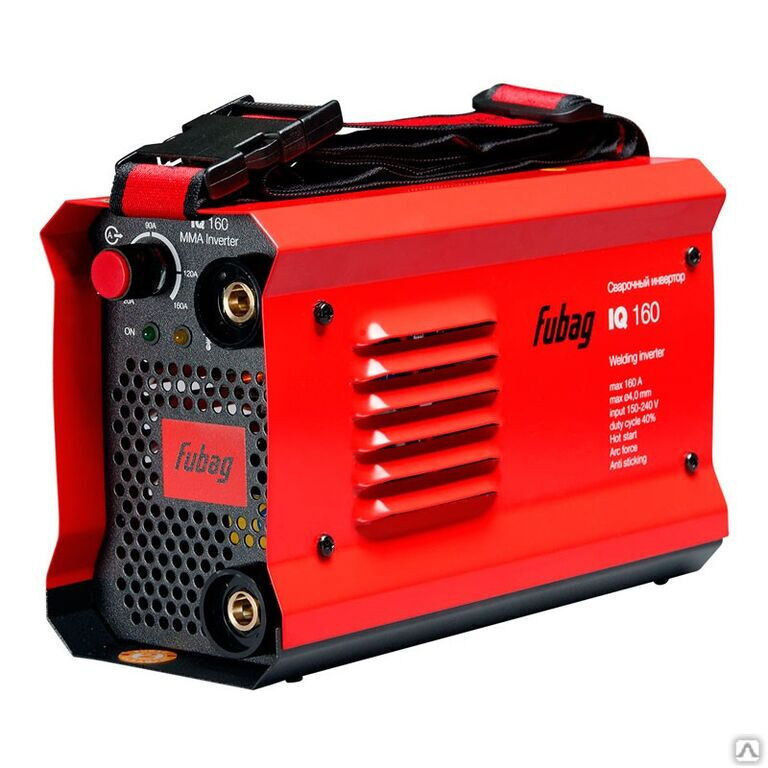

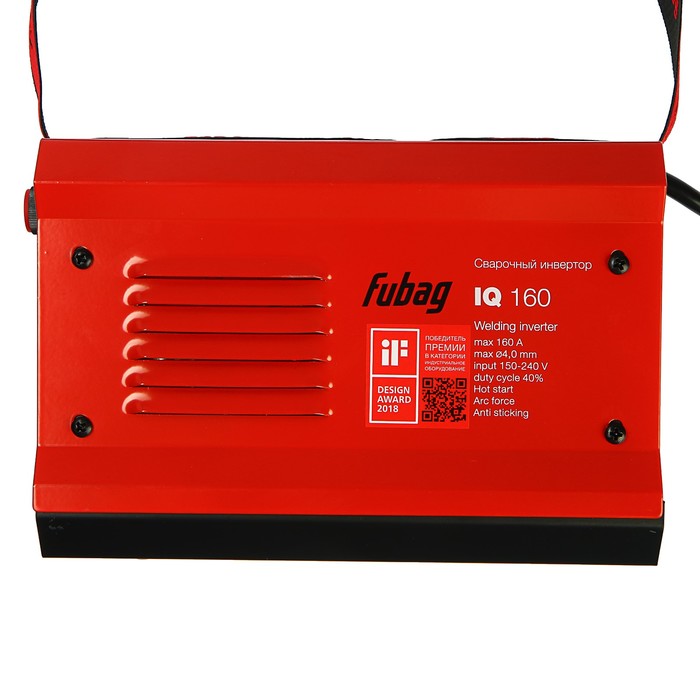

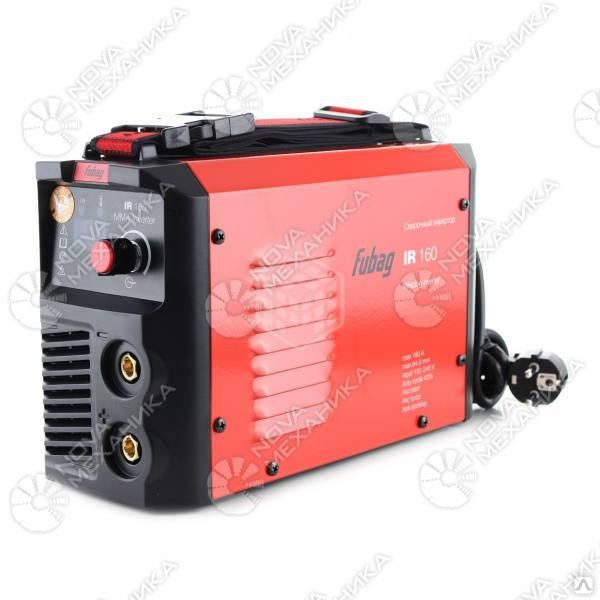

Fubag IR 140, IR 180, IR 200, IR 220, IR 160 Руководство пользователя

Руководство оператора

www.fubag.ru

ВНИМАНИЕ! ПЕРЕД ИСПОЛЬЗОВАНИЕМ СВАРОЧНОГО АППАРАТА ВНИМАТЕЛЬНО ПРОЧТИТЕ ИНСТРУКЦИЮ ПО ЭКСПЛУАТАЦИИ! КВАЛИФИЦИРОВАННЫМ И СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫМ ЛИЦАМ РАЗРЕШАЕТСЯ ПОЛЬЗОВАТЬСЯ И ОБСЛУЖИВАТЬ ДАННЫЙ СВАРОЧНЫЙ АППАРАТ ТОЛЬКО ПОСЛЕ ВНИМАТЕЛЬНОГО ПРОЧТЕНИЯ НАСТОЯЩЕГО РУКОВОДСТВА.

Подробное описание, правила техники безопасности и вся необходимая информация, необходимая для правильной эксплуатации и технического обслуживания сварочного аппарата FUBAG, приведены ниже. Сохраняйте данное руководство по эксплуатации рядом со сварочным аппаратом и обращайтесь к нему при любых сомнениях относительно безопасности эксплуатации, технического обслуживания, хранения и обращения со сварочным аппаратом FUBAG.

1.Безопасность эксплуатации

-Настоятельно рекомендуется всегда соблюдать правила безопасности. Носите защитную одежду и специальные средства, чтобы избежать травм глаз и кожи.

– Используйте сварочную маску или специальные защитные очки при работе со сварочным аппаратом. Только наблюдая через фильтрующую линзу на сварочной маске, ваши глаза защищены во время работы.

– Предотвратите повреждение вашего тела искрами и брызгами.

– Ни при каких обстоятельствах не позволяйте какой-либо части тела прикасаться к биполярному выходу сварочного аппарата (горелка и заготовка).

– Не работайте под водой или в более влажных местах.

– Дымы и газы, образующиеся при сварке, опасны для здоровья. Обязательно работайте в местах, где есть вытяжные или вентиляционные устройства, чтобы пары или выбросы не попадали в зону дыхания.

– Во время сварки помните, что лучи дуги не должны попадать на окружающих. Это происходит только из-за интерференции лучей дуги.

– При сварке детали будет высокая температура, поэтому не прикасайтесь к ней напрямую

– Во время сварки нельзя прикасаться к выходному соединению или другим частям электрификации.

– Не прикасаться к деталям электрификации после включения питания. Отключите электропитание после работы или перед тем, как покинуть место сварки.

– Сварка запрещена на опасных участках, где легко получить удар электрическим током.

– Не допускается сварка контейнеров с легковоспламеняющимися или взрывоопасными материалами.

– При работе на высоте следует принимать меры безопасности, чтобы избежать несчастных случаев.

– Вход на место сварки посторонним лицам запрещен.

– Сварщики могут иметь электромагнетизм и частотные помехи, поэтому держите подальше людей с учащенным сердцебиением или предметы, на которые могут влиять электромагнитные и частотные помехи.

ПРЕДУПРЕЖДЕНИЕ. Напряжение сварочного аппарата всегда выше, поэтому перед ремонтом следует принять меры предосторожности, чтобы избежать случайного удара током. Отключайте электропитание перед каждым видом работ по техническому обслуживанию. Необученным людям не разрешается производить техническое обслуживание машины.

– 1 –

Руководство по эксплуатации

www.fubag.ru

-Проверить подключение входных и выходных кабелей, заземление и т.п.

-Техническое обслуживание должен проводить обученный персонал.

– Вновь установленный аппарат или сварочный аппарат, который некоторое время не использовался, необходимо проверить мультиметром на правильное сопротивление изоляции между каждой обмоткой и корпусом.

– Когда сварочный аппарат используется на открытом воздухе, его следует оберегать от дождя или длительного воздействия солнца.

– Время от времени необходимо проверять состояние сварочного кабеля, если сварочный аппарат используется часто. Не реже одного раза в месяц проверяйте, регулярно ли используется сварочный аппарат. Необходимо проверить, когда сварочный аппарат находится в мобильном использовании.

– Если сварочный аппарат не используется в течение длительного времени или временно, он должен содержаться в сухом месте и иметь хорошую вентиляцию для удаления влаги, разъедающих или токсичных газов.

– Удаление пыли необходимо каждый год. Проверьте крепеж машины, движущееся железо, винты регулировки тока и т. д., чтобы убедиться в отсутствии проблем с неплотным соединением.

– Пыль, кислота и разъедающая грязь в воздухе на рабочем месте не должны превышать количества, предусмотренного нормой (без учета выбросов от сварщика).

-Сварочный аппарат должен быть установлен в месте, защищенном от воздействия солнца и дождя. Также он должен храниться в менее влажном месте с температурой.

– При работе машины температура не должна быть выше +40°C или ниже -10°C.

– Для обеспечения хорошей вентиляции сварочного аппарата должно быть 50 см свободного пространства.

-Убедитесь, что в сварочный аппарат не может попасть металлоподобное инородное тело.

– Электрод должен быть снят с держателя, если нет сварки.

– Отсутствие сильных вибраций вокруг сварочного аппарата.

-Убедитесь, что в месте установки нет помех окружающей среде.

Проверка безопасности:

Каждый элемент, указанный ниже, должен быть тщательно проверен перед эксплуатацией:

-Убедитесь в отсутствии короткого замыкания на обоих выходах сварочного аппарата.

-Убедитесь, что звуковой выход и входной провод всегда подключены, а не выставлены наружу.

Квалифицированный персонал должен проводить регулярную проверку после установки сварочного аппарата в течение длительного периода времени или повторной эксплуатации, которая включает в себя следующее: он изношен.

-Заменяйте входной кабель сварочного аппарата, как только он будет сломан или поврежден.

-Убедитесь, что электропитания достаточно для правильной работы сварочного аппарата. Любой источник питания, необходимый для доступа к сварочному аппарату, должен быть оснащен защитным оборудованием.

Пожалуйста, не стесняйтесь обращаться к нам за технической помощью всякий раз, когда вы сталкиваетесь с проблемами, которые вы не можете решить или считаете трудно исправить.

– 2 –

Руководство по эксплуатации

www.fubag.ru

2. Технические характеристики

Артикул

ИК 140

ИК 160

ИК 180

ИК 200

ИК 220

Номинальное входное напряжение, В

220

220

220

220

220

Частота электрического источника, Гц

50

50

50

50

50

Номинальный входной ток, А

26

29

34

39

39

Эффективный входной ток, А

11,6

11,2

15,2

17,4

15,1

Номинальная входная мощность, кВА

5,5

6,6

7,7

8,8

9,0

Напряжение холостого хода, В

65

65

65

65

65

Мин. Выходной ток, А

5

5

5

5

5

Макс. Выходной ток, А

140

160

180

200

220

Напряжение при минимальном токе, В

20,8

20,8

20,8

20,8

20,8

Напряжение при максимальном токе, В

25,6

26,4

27,2

28

28,8

Рабочий цикл при максимальном токе, %

40

40

40

40

40

Сварочный ток при ПВ 100%, А

70

80

81

82

82

КПД, %

85

85

85

85

85

Коэффициент мощности

0,92

0,92

0,92

0,92

0,92

Класс изоляции





Н





Класс защиты корпуса





IP21S





Тип охлаждения





Вентилятор охлаждения





Размер корпуса (ДхШхВ), мм

300х120х240



340х120х240



Масса нетто, кг





5





Производитель оставляет за собой право вносить изменения в содержание инструкции или функции сварочного аппарата без предварительного уведомления пользователей.

3. Описание

Данный сварочный аппарат предназначен для работы при входном напряжении от 150 до 240В. При входном напряжении ниже 220 В снижается и сварочный ток. Это следует учитывать при выборе параметров сварки и электрода.

Портативный инверторный сварочный аппарат постоянного тока предназначен для использования с усовершенствованным IGBT (биполярная трубка с изолированным затвором) и диодом с быстрым восстановлением в качестве основных компонентов управления и передачи, а также со специально разработанной схемой управления, он имеет равномерно регулируемый сварочный ток, который позволяет источник сварочного тока для достижения адаптируемости к превосходным процедурам сварки. Это в значительной степени повысило защитные способности сварщика, обеспечив безопасную сварку. Он довольно популярен при сварке таких материалов, как низкоуглеродистая сталь, нержавеющая сталь, высокопрочная сталь, легированная сталь и чугун.

Основные характеристики портативного инверторного сварочного аппарата постоянного тока:

– Благодаря небольшому объему и легкому весу он широко используется в области обивки, ремонта и полевых работ;

-Отличная функция управления дугой и функция плавления и капельного перехода;

– Применяется при сварке сверху вниз в вертикальном положении и длинной дуговой струйной переносной сварке целлюлозным электродом;

– Благодаря различным характеристикам звукоизоляции он может защитить сварочный аппарат от перегрева, перегрузки по току и так далее. Когда компенсация основного питания составляет не менее ±15%, она может увеличиваться при снижении сварочного тока. Благодаря высокой эффективности защиты от помех система управления может реагировать на изменения источника питания, заготовки, электрода и операций со скоростью менее 1 м/с, чтобы поддерживать стабильный выходной ток;

– Его уникальные характеристики электрической дуги могут удовлетворить потребность в различных процедурах сварки;

– Простое подключение. Для проведения внешнего подключения используйте все разъемы, которые могут обеспечить быстрое и безопасное подключение при простом, но надежном исполнении.

При изменении содержания руководства или функций сварочного аппарата уведомление не выдается.

– 3 –

Руководство по эксплуатации

www.fubag.ru

Данный сварочный аппарат имеет следующие особенности:

1. Горячий пуск. Сварочный ток автоматически увеличивается в начале сварки, что помогает быстро зажечь дугу и начать сварку.

2 . Дуговая сила. Временное увеличение сварочного тока, предотвращающее прилипание электрода. Это делает перенос капель с электродного стержня четким и плавным.

3 . Антиприлипание. Пониженный сварочный ток помогает снять электрод в случае прилипания, не повреждая покрытие.

4. Иллюстрация знаков

С













































































































































































































































































































































































































































































































































Х













































































































. ..

































/10мин

%

































@40OC



















































































































И2

. ..



































%





















































































































































У2

. ..



































%

































































– 4 –

Руководство оператора

www. fubag.ru

5. Устройство и условия работы

Переносной инверторный сварочный аппарат постоянного тока используют подвижные картонные конструкции: Верхняя часть спереди оснащена выключателем питания , ручка регулировки сварочного тока, индикатор питания (зеленый), индикатор неисправности (желтый), индикатор работы (красный), а нижняя часть оснащена быстроразъемными разъемами «+» и «-». С тыльной стороны установлен охлаждающий вентилятор, подводящий провод источника питания. Сверху есть ремешок для удобной транспортировки. Когда вы открываете крышку, там один первичный трансформатор, одна часть печатной платы. Нижняя часть снабжена выходным дросселем, первичным трансформатором и т.д. В средней части установлен радиатор с силовыми элементами.

Окружающая среда, в которой находится изделие

– Диапазон температур окружающей среды: При сварке: -10 ~ +40°C Во время транспортировки или хранения: -25 ~ +55°C

– Относительная влажность: при 40° C: ≤50%, при 20°C: ≤90%.

– Пыль, кислота и стираемые вещества в воздухе не должны превышать количества, требуемого нормой (не считая выбросов от сварщика). Отсутствие сильной вибрации на рабочем месте.

-Высота не более 1000м.

– Для обеспечения хорошей вентиляции сварочного аппарата должно быть 50 см свободного пространства.

– Беречь от дождя при использовании на открытом воздухе.

– Пожалуйста, на расстоянии не менее 300 мм от стен и т.п., которые могут препятствовать естественному потоку воздуха для охлаждения.

-Скорость ветра на всей локации должна быть менее 1 м/с;

Требования к основному электроснабжению

– входное напряжение от 150 до 240В

6. Установка

Установка сварочного аппарата

– Пыль, кислота и эрозионная грязь в воздухе на рабочей площадке не должны превышать количество, требуемое норма.

-Сварочный аппарат должен быть установлен в месте, защищенном от воздействия солнца и дождя. Также он должен храниться в менее влажном месте с температурным диапазоном от -10 до 40°C.

– Для обеспечения хорошей вентиляции сварочного аппарата должно быть 50 см свободного пространства.

– Должны быть оборудованы устройства для исключения ветра и дыма, если внутренняя аэрация не является надежной.

-5 –

Руководство оператора

www.fubag.ru

Связь между сварочным аппаратом и источником питания

Подключить кабель источника питания на задней панели сварочного аппарата к однофазной электросети напряжением 220 В с выключателем; Источники питания с напряжением 380 В строго запрещены сварщику, что может серьезно повредить сварщика, в противном случае пользователь должен нести за это последствия.

Примечание. Заземление сети электропитания не является нулевым соединением сети электропитания.

Мощность

кабель

ON/OFF

Quick

разъем зажима заземления

Quick

разъем

электрод

держатель

Соединение между сварочным аппаратом и горелкой

Вставьте быстроразъемный разъем сварочного кабеля на держателе электрода в токовый выход «-» адаптера электрода на второй половине передней панели, а затем завинтите по часовой стрелке.
