Самодельный строгальный станок

Принцип действия станка

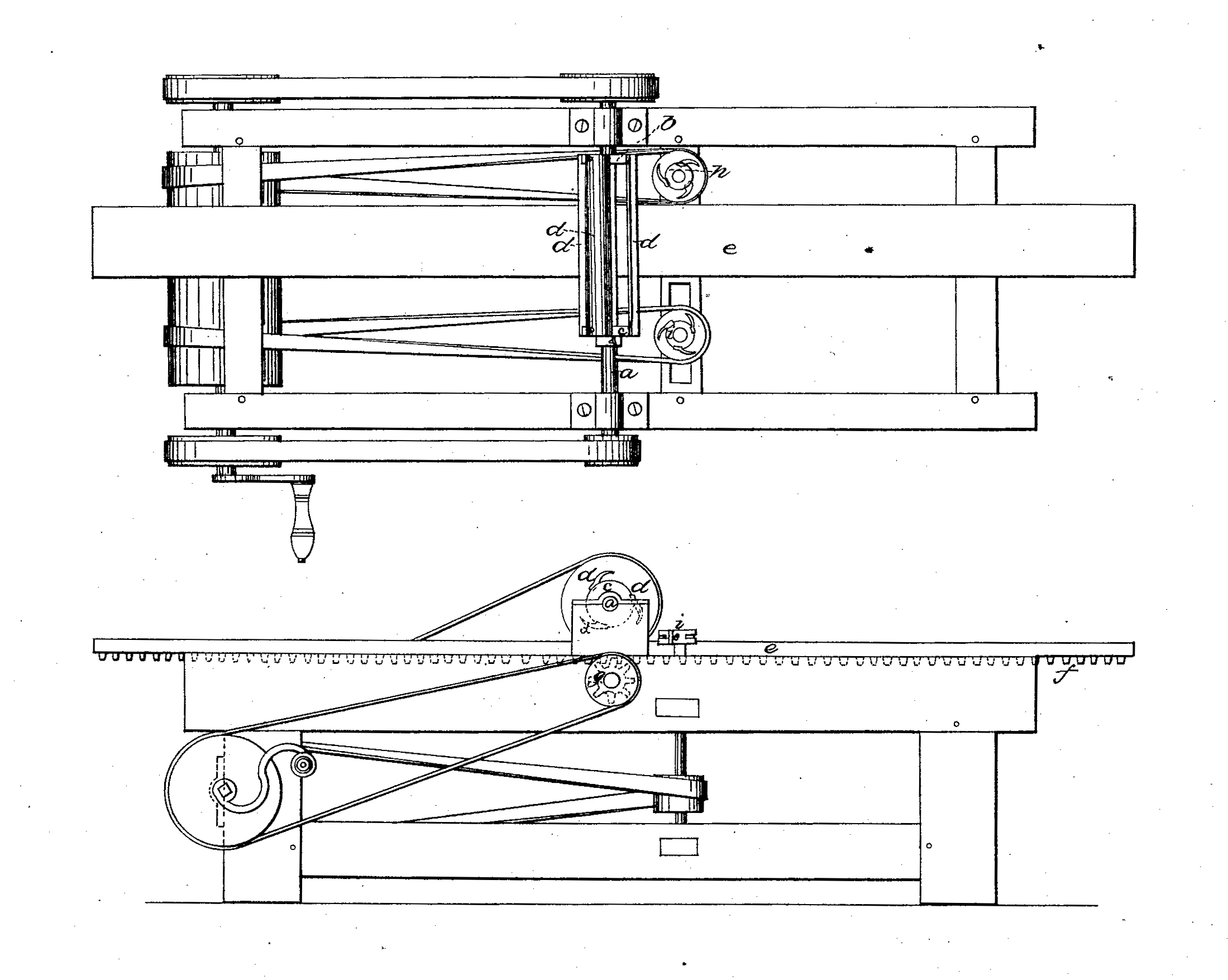

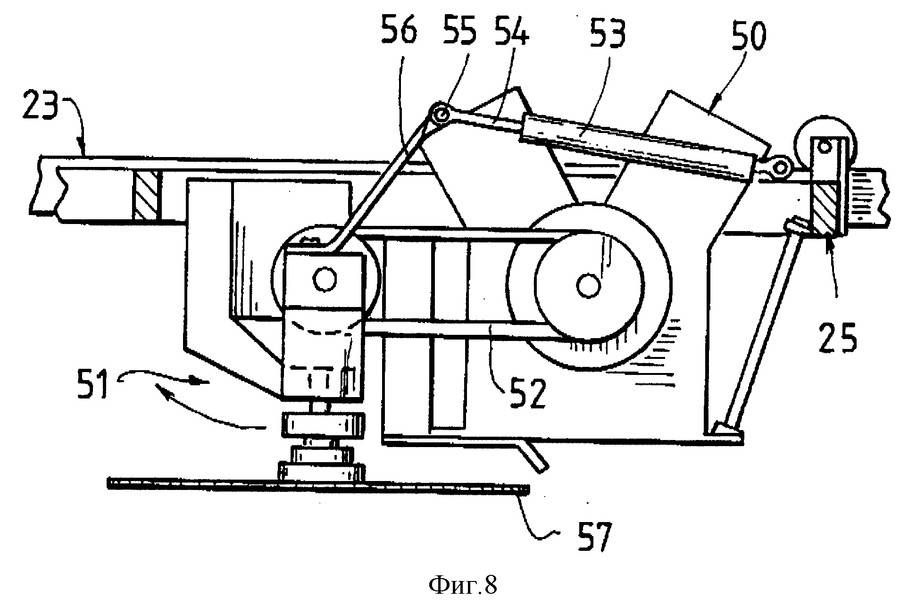

Конструкция строгального станка

Конструкция рабочего стола состоит из двух частей: неподвижной и подвижной. Верхняя часть стола столешница может изготовляться из листов  3 мм металла или  фанеры толщиной 10-15 мм.

Неподвижная рама крепится к станине с помощью стоек, которые жестко фиксируются  на раме станка.

Подвижный стол можно сделать  с использованием элементов, где рамка и боковина прикреплены к столешнице. Изменение высоты стола по отношению к валу происходит за счет перемещения опорной плиты с помощью регулировочных винтов.

Деревянная заготовка при обработке регулируется с помощью направляющих, которые позволяют менять уклон стола.

За счет изменения положения столешницы регулируется толщина срезаемого слоя заготовки, согласно заданным размерам.

Станок  можно сделать с одной или двумя обрабатывающими поверхностями и производить одностороннюю или двухстороннюю обработку поверхности  древесины. Необходимо также учитывать, что ножи на вал могут монтироваться двух типов:

Однокромочные ножи в процессе работы требуют периодической регулировки для соблюдения точности и частоты обработки заготовок.

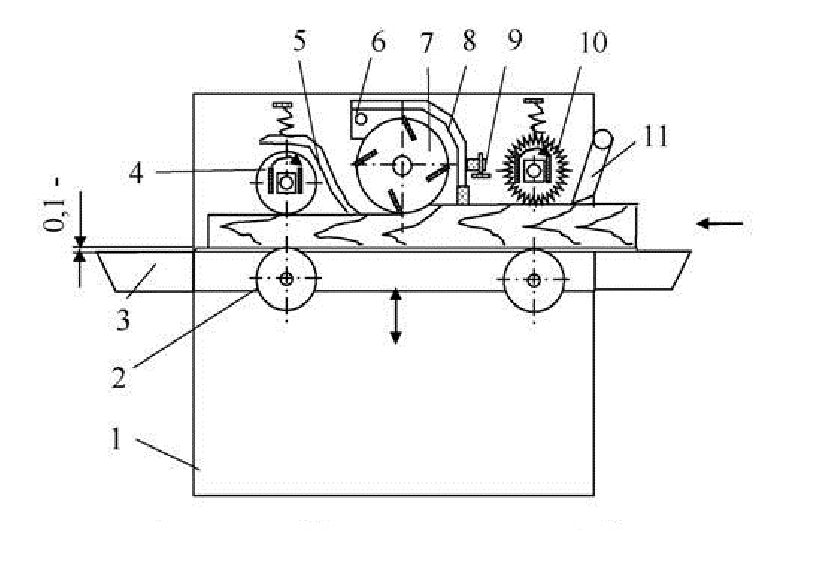

Самодельный рейсмусовый станок

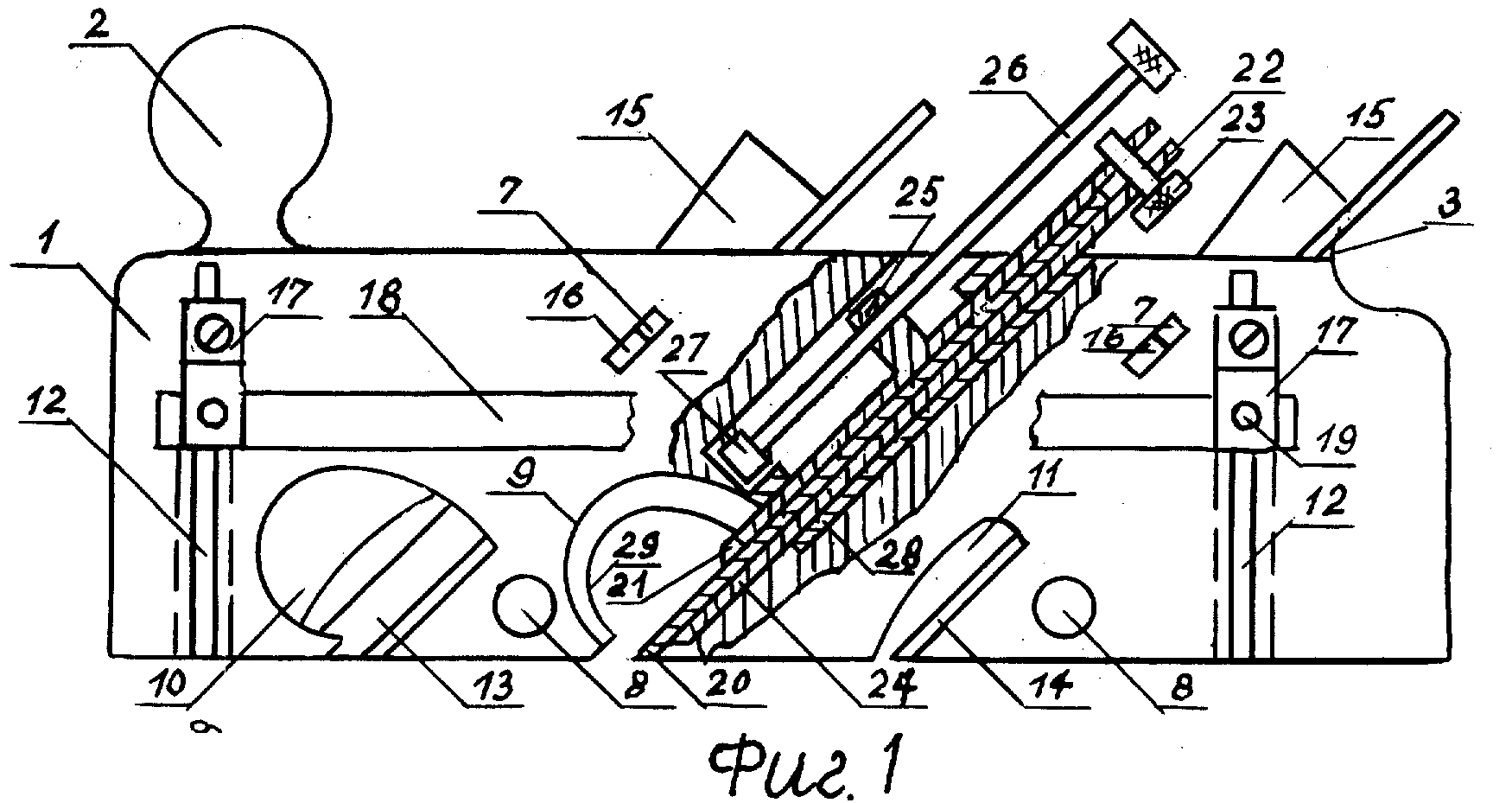

Собираем станок своими руками

Для сборки  станка своими руками необходимо исполнить чертеж с указанием всех размеров и выполнить целый ряд работ. Для использования в домашних условиях более удобен небольшой компактный аппарат  по возможности оснащенной как можно большим количеством функций.

Предварительно подготовленный чертеж поможет избежать ошибок, которые часто допускаются при самостоятельном изготовлении  строгального станка своими руками.

Для изготовления  строгального  станка своими руками могут  потребоваться  комплектующие:

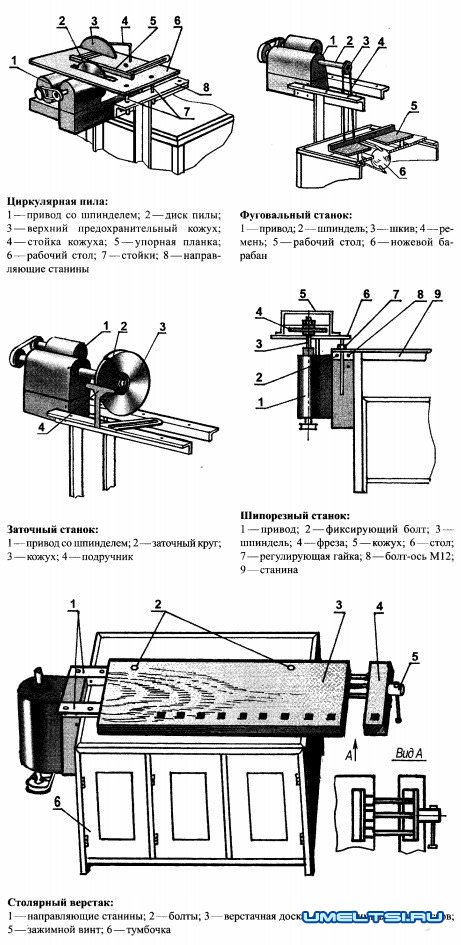

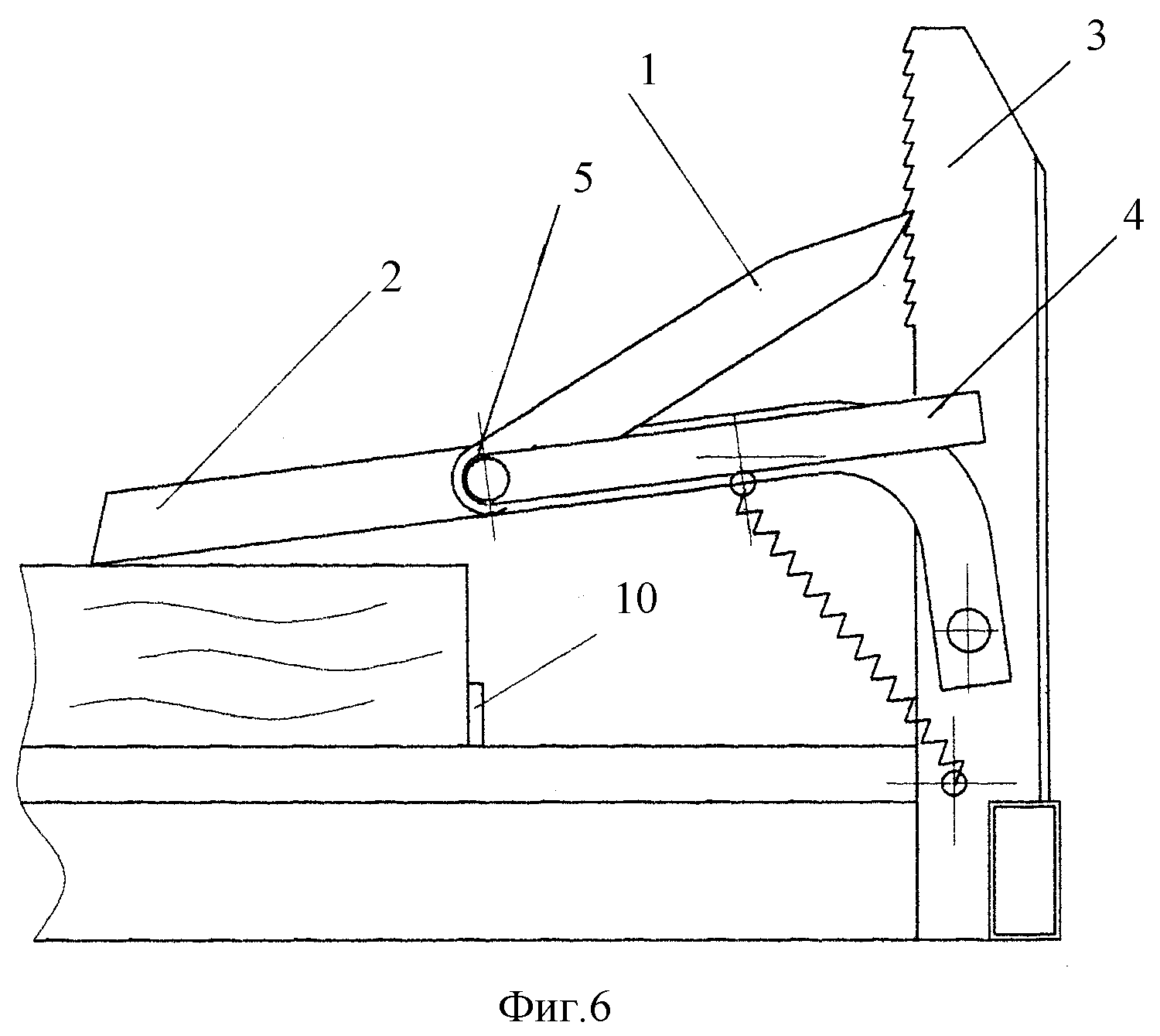

Станок самодельный  своими руками можно сделать, используя 2 варианта конструкции (чертеж):

Предварительно необходимо разработать  чертеж для каждой схемы и принять окончательное решение с учетом преимуществ и наличия, комплектующих для сборки строгального станка своими руками.

Производим  работы по изготовлению  отдельных деталей и сборку оборудования (по чертежу):

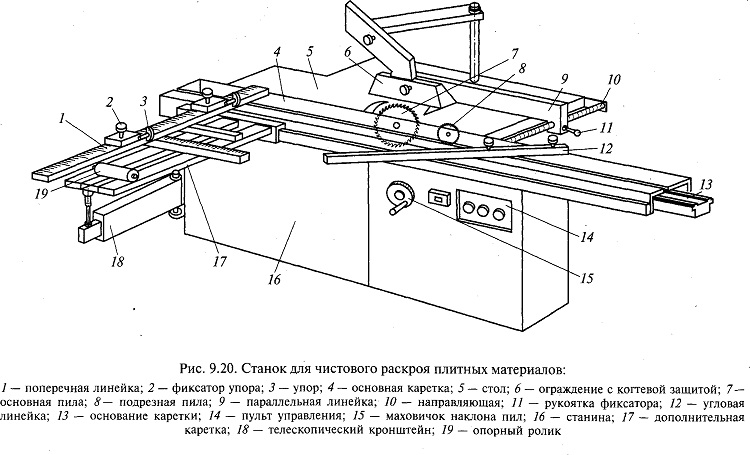

Характеристика оборудования строгального станка

Для изготовления  аппарата  необходимо специальное оборудование:

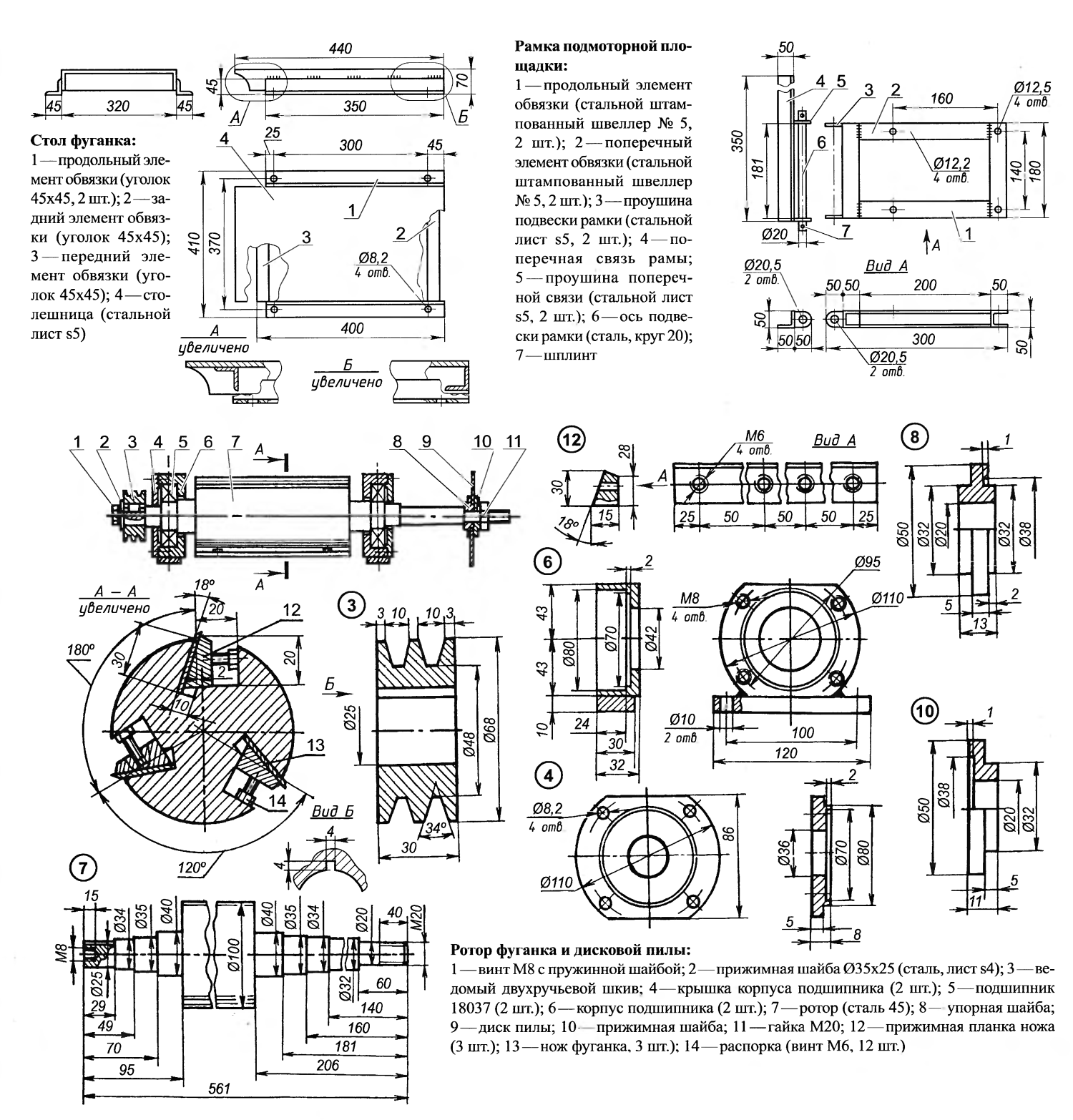

Самодельный фуганок

Конструкция самодельного  строгального станка (с использованием чертежа)  должна быть выполнена с соблюдением технологических норм для станочного парка по дереву и отвечать всем требованиям по технике безопасности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Что вам нужно знать

Если вы хотите сделать столешницу из ламинированных досок, вам понадобится фуганок по дереву. Он также удобен для выравнивания деформированных, грубо распиленных или восстановленных пиломатериалов.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Некоторые инструменты для деревообработки, такие как пилы и шлифовальные машины, можно найти практически в каждой деревообрабатывающей мастерской. Другие, такие как деревянные фуганки, менее распространены. Никакой другой инструмент не выполняет задачу, которую выполняет фуганок, но не всем он нужен — по крайней мере, не с той степенью точности, которую позволяет фуганок.

Купленные в магазине пиломатериалы уже имеют плоские поверхности и кромки, и для начинающего столяра они достаточно плоские для большинства целей. Однако краснодеревщики, изготавливающие высококачественные комоды и столешницы, нуждаются в более гладких, плоских и прямых краях, чем у фрезерованной на заводе древесины, и для них необходим фуганок. Это также удобный инструмент для тех, кто работает с грубыми или мелиорированными пиломатериалами.

На этой странице

Что такое фуганок по дереву?

Фуговальный станок по дереву представляет собой настольный или стационарный строгальный инструмент. Он состоит из подающего и разгрузочного столов (которые вместе образуют «ложе»), упора и режущей головки.

Вы кладете древесину плоской стороной или кромкой на подающий стол, плотно прижимаете ее к упору и проталкиваете через лезвие, которое затем срезает слой древесины. Фуганок фрезерует одну поверхность и один край куска пиломатериала идеально ровно и гладко и сглаживает угол между ними.

Ширина входного и выходного столов определяет максимальную ширину древесины, которую может обрабатывать фуганок. Ширина кровати варьируется, но шесть дюймов являются наиболее распространенными.

Длина станины определяет длину доски, которую вы можете удобно обработать, не устанавливая столы подачи и подачи. В среднем около трех футов, но они могут быть от 28 дюймов до 72 дюймов в длину. Как правило, максимальная длина древесины, которую вы должны использовать на фуганке без поддержки подачи и подачи, в два раза превышает длину станины.

Для чего используется фуганок по дереву?

Поскольку действие фуганка похоже на рубанок, их легко спутать. Но фуганок — это специализированный инструмент с определенной целью: фрезеровать одну грань и делать одну перпендикулярную плоскую кромку пригодной для чистых стыковых соединений. Вот почему он называется стыковочным. Столяры обычно используют фуганки для выравнивания деформаций и неровностей.

Если доска чашевидная (то есть края приподняты), вы можете сгладить ее, несколько раз пропуская через фуганок, чтобы сбрить края. Однако обратная сторона доски по-прежнему будет выпуклой (противоположность чашечной), и профессионалы предостерегают от попыток исправить обе стороны с помощью фуганка. Поскольку вы нажимаете на верхнюю часть, у вас нет возможности исправить доску, которая уже скошена.

Как работает фуганок по дереву?

Основой станка по дереву является вращающаяся режущая головка. Многие из современных фуганков оснащены спиральными или винтовыми лезвиями для повышения эффективности.

Верхний край фрезы находится точно на одном уровне с разгрузочным столом, который является неподвижным, а подающий стол можно точно отрегулировать немного ниже разгрузочного стола. Лезвие бреет количество, равное разнице высот столов.

Ограничитель так же важен для успешного соединения, как станина и лезвие. Он должен быть прочным и точно спроектированным на 9Угол 0 градусов к кровати. Если вы выровняете край доски, а затем крепко прижмете доску к упору, когда будете проходить лицевой стороной через лезвие, вы получите идеально прямоугольный край.

Фуганок по дереву против строгального станка

Столяры, которые обрабатывают собственные пиломатериалы, забирают их после сноса или покупают необработанные пиломатериалы, чтобы сэкономить деньги, нуждаются в инструменте, который может превратить пятнистую, волнистую поверхность в плоскую. Это может сделать фуганок, но может и рубанок. И во многих случаях рубанок справляется лучше. Но если вашей главной задачей является создание плотных бесшовных соединений, вам подойдет фуганок по дереву.

Строгальный станок использует тот же тип горизонтального вращающегося фрезы. Отличие: фреза рубанка располагается над деревом, а не под ним. На рубанке древесина ложится на регулируемый стол; в отличие от фуганка, привод подает древесину через станок. Вы регулируете толщину доски, поднимая стол (обычно не более чем на 1/8 дюйма за проход), а качество поверхности регулируете скорость привода.

Благодаря плоскому столу и автоматическому приводу вы можете использовать рубанок для обработки всех четырех сторон куска дерева, чтобы получить точные размеры, которые вы хотите. Вы не можете сделать это с помощью фуганка, потому что вы вручную проталкиваете древесину в резак. Если он скошенный или неровный, он останется таким.

Но фуганок по-прежнему удобен, потому что он позволяет выровнять и выровнять одну сторону и один край перед подачей древесины через строгальный станок. Вам не обязательно выбирать один или другой, потому что доступны комбинированные рубанки/фуганки. Настольные модели часто стоят меньше, чем если бы вы покупали рубанок и фуганок по отдельности.

Какой размер фуганка мне нужен?

Большинству столяров нужна только стандартная станина шириной шесть дюймов и длиной от 28 до 36 дюймов. Вы можете выбрать восьми-, 10- или 12-дюймовую кровать, если вы регулярно расправляете широкий запас. Если вы регулярно работаете с длинными досками, вам может пригодиться кровать длиной 48 или 72 дюйма. Но стандартная кровать хорошо подходит для большинства целей.

Лучший фуганок по дереву

Если вам нужен фуганок, у вас есть три варианта: настольный, отдельно стоящий и комбинированный фуганок/строгальный станок. Вот наш выбор лучших из них:

Лучший настольный фуганок

через продавца

Настольный фуганок Porter-Cable поставляется с станиной размером шесть на 31 дюйм и прочным основанием из листового металла. Инструмент весит 35 фунтов, этого достаточно, чтобы удерживать его неподвижно на верстаке, но недостаточно, чтобы его было трудно перемещать. Регулятор скорости позволяет настроить фрезу на тип древесины, которую вы фрезеруете.

Лучший отдельно стоящий фуганок

через продавца

Если вы серьезно относитесь к фуганку, восьмидюймовый фуганок Powermatic станет ценным дополнением к вашему магазину. Этот продукт может работать с обычной трехножевой или винтовой режущей головкой, приводимой в действие двигателем мощностью 240 вольт мощностью 2 л.с. Он оснащен удлиненной станиной (73 дюйма) для соединения длинных досок. Это дорого, но это один из самых популярных фуганков в Интернете.

Лучшее сочетание фуганка/строгального станка

через продавца

Если вы собираетесь доплачивать за станок, который сочетает в себе функции фугования и строгания, вы также можете приобрести станок, способный обрабатывать все виды заготовок.

Благодаря 12-дюймовой ширине и 3-сильному 240-вольтовому двигателю Rikon 25-210H является именно такой машиной. Он прочный и точный, но рецензенты сочли его простым в настройке. Существует также дополнительный комплект для мобильности, поэтому вы можете легко перемещать этот инструмент по магазину.

Популярные видео

ⓘ

Как пользоваться фуганком: узнайте, как освоить фуганок | ВГОА

14 февраля 2013 г. Пол Майер подал в разделе Фуганок, Портативные электроинструменты, Развитие навыков, Стационарные электроинструменты.

Во многих проектах по деревообработке требуется возможность рендеринга идеально прямоугольной кромки на доске. Есть много способов выполнить эту задачу, но ни один из них не сравнится с производительностью, точностью и повторяемостью, обеспечиваемыми моторизованным фуганком. Заставить фуганок раскрыть свой потенциал не особенно сложно, но, как и в большинстве случаев, это требует надлежащей процедуры, которую можно разбить на несколько простых, но важных рекомендаций. Если вы научитесь пользоваться фуганком, делайте это правильно, и вы будете вознаграждены лучшими суставами на всю жизнь. С другой стороны, игнорирование этих методов может привести к разочарованию или серьезным проблемам в ваших проектах.

Вот несколько рекомендаций по использованию фуганка

Знайте машину

Понимание машины, с которой вы работаете, имеет решающее значение. Большинство фуганков предоставляют некоторые удобные функции, которые помогают сделать процесс стыковки более предсказуемым. Убедитесь, что вы знаете, как правильно отрегулировать направляющую, установить глубину резания, заменить лезвия, натянуть приводной ремень и т. д. Чем больше вы знакомы с фуганком, тем лучше вы сможете им правильно пользоваться. Вы можете узнать советы и рекомендации по использованию фуганка здесь.

Обеспечение копланарности столов

Правильно настроенный фуганок имеет решающее значение. Используйте лучшую линейку, которая у вас есть, чтобы убедиться, что столы установлены как можно более копланарно (параллельно). При необходимости обратитесь к руководству пользователя, чтобы выполнить любые регулировки.

Подровняйте ограждение

Установите ограждение в идеально прямое положение с помощью станочного угольника или цифрового угломера. Без квадратного забора фуганок просто сведет вас с ума и не будет стоить того места, которое он занимает в вашей мастерской.

Понимание ограничений вашего запаса

Границы производительности вашего фуганка будут ограничены длиной и шириной его станин. Из соображений безопасности вам необходимо установить нижний предел размера доски, которую вы будете пропускать через фуганок. Обратитесь к руководству по фуганку, чтобы узнать подробности, но в большинстве случаев наименьший рекомендуемый кусок будет иметь размеры 1/2 толщины, 2 дюйма в ширину и 12 дюймов в длину. Не позволяйте себе поддаваться искушению измельчения мелких партий.

Верхние пределы

Верхний предел того, с чем может справиться ваш фуганок, больше связан с качеством, чем с вопросом безопасности. Моя рекомендация здесь заключается в том, чтобы ограничить длину доски не более чем в два раза больше длины вашего стола подачи. Быстрым тестом для этого является установка доски на подающем столе, и если она уравновешивается, вы сможете добиться прямой кромки при правильной технике. Если вы столкнулись с ситуацией, когда вам нужно соединить доску длиннее, чем позволяет ваш фуганок, я рекомендую использовать фрезер и поверочную линейку, что утомительно, но работает хорошо. Я не являюсь сторонником настройки вспомогательных столов подачи/отдачи для фуганка, так как таким образом сложно стабильно получать хорошие результаты.

Глубина резания

Установите глубину резания так, чтобы она заметно увеличивалась с каждым проходом, но не нагружала двигатель. Я обычно устанавливаю глубину пропила на моем фуганке прибл. 1/32″, и часто делают два прохода, чтобы снять достаточное количество материала и получить идеально прямоугольную кромку. Я бы предпочел придерживаться этого консервативного подхода и не беспокоить машину. Дополнительные затраты времени минимальны, и я получаю лучшие результаты с большим количеством легких проходов, чем с одним тяжелым проходом.

Чтение зерна

Направление движения волокон в заготовке может повлиять на качество поверхности сочлененной кромки. Результат может варьироваться от практически нулевого эффекта до впечатляющего, в зависимости от породы дерева, остроты ножей, глубины реза и скорости подачи. Обычно я не заморачиваюсь чтением волокон для стыковки кромок, если только не сталкиваюсь с проблемой, потому что большую часть времени, когда я стыкую кромки, поверхность не будет видна в готовом проекте. Но если вы испытываете вибрацию или разрывы во время соединения, важно понять, как читать зерно, чтобы свести к минимуму или устранить эффект. Для этого определите общее направление волокон на доске и подумайте о волокнах, выходящих за край доски в виде шерсти на собаке. Когда вы гладите собаку, вы всегда хотите гладить ее в направлении движения шерсти или спереди назад. При соединении доски вы хотите, чтобы направление волокон на кромке указывало на задний конец доски, когда она проходит через фуганок.

При необходимости начните с выравнивания/стыковки кромок

Перед стыковкой кромок соедините заготовку лицевой стороной, чтобы у вас была плоская поверхность, которую можно прислонить к упору фуганка при стыковке кромок. Пропуск этой остановки может привести к проблемам как с качеством, так и с безопасностью.

Сколько мошенников можно?

После того, как вы обнаружите соединение, вы должны определить, какое ребро нужно соединить, если оба не будут соединены. При стыковке только одного я обычно размещаю вогнутую кромку на станине фуганка, так как это создает постоянную базовую поверхность, которая определяется двумя конечными точками. Недостатком этого подхода является то, что если изгиб доски слишком большой, передняя кромка доски может наклониться к режущей головке, что приведет к резкой остановке доски разгрузочным столом или к бекасу. Это проблема безопасности, а также проблема качества. Если у вас есть серьезный мошенник, с которым нужно бороться (как показано на рисунке), выполните следующие шаги, прежде чем продолжить работу с фуганком.

Нарисуйте прямую линию внутри изгиба

Если на доске слишком много изгиба, чтобы обеспечить безопасное соединение, используйте поверочную линейку, чтобы провести прямую линию, которая удалит минимальное количество припуска, необходимого для создания прямой кромки.

«Выровняйте край» ленточной пилой.

Затем с помощью ленточной пилы отрежьте как можно ближе к линии, создав край, который будет безопасно проходить через фуганок. Затем вернитесь к фуганку, чтобы усовершенствовать край.

Компенсация за нестандартный забор.

Несмотря на то, что вы привели свой забор в порядок, считайте, что он неидеален. При соединении нескольких досок для формирования панели небольшое отклонение от квадратности может иметь эффект усугубления и вызвать серьезные проблемы со склеиванием. Чтобы предотвратить это, расположите доски для своей панели так, чтобы они выглядели наилучшим образом, а затем отметьте верхние части каждой другой доски, указав лицевую сторону, которая будет примыкать к забору. Затем переверните неотмеченные доски и отметьте другую сторону. Когда вы берете заготовку к фуганку, не забывайте всегда прикладывать размеченную поверхность к упору, и вы получите дополнительные углы во время склеивания. Чтобы получить идеально ровную склейку, вам не нужно совмещать две 90 градусов, вам просто нужны два угла, которые в сумме составляют 180 градусов. Поэтому 92+88 работает так же, как 90+90.

Правильная процедура кормления

Поместите инвентарь

Начните с размещения доски напротив упора нужным краем на столе. Это хороший момент, чтобы еще раз проверить, что доска ровно прилегает к забору и не выглядит искривленной.

Твердое, устойчивое, умеренное давление.

Удерживая левой рукой верхний край рядом с передней частью доски, удерживайте давление как вниз, так и в сторону ограждения. Не переусердствуйте с прижимным усилием. Цель состоит не в том, чтобы плоско согнуть доску, а в том, чтобы просто контролировать ее, когда она проходит через ножевой вал. Слишком агрессивное нажатие на доску деформирует доску, что приведет к вогнутому краю, когда вы завершите передачу.

Левая рука удерживает

Когда ваша левая рука пройдет над режущей головкой, зафиксируйте ее в нескольких дюймах от режущей головки. Теперь вы перешли от использования стола подачи к столу разгрузки в качестве опорной поверхности.
