Фундамент промышленного оборудования – Фундаменты под оборудование. Отличия от зданий. Исключения, классификация, материалы и расчеты. Варианты для ударных механизмов. | ofundamentah.com

alexxlab | 12.09.2020 | 0 | Разное

Шпаргалки » Фундаменты промышленного оборудования

Фундаменты под промышленное оборудование существенно отличаются от фундаментов под здания и сооружения, так как они должны обеспечивать его полноценную эксплуатацию и выдерживать как статическую нагрузку, так и длительную динамическую, возникающую от работы оборудования.

Еще одна важная функция фундамента под оборудование - гашение динамических усилий и вибраций и недопущение их передачи другим конструкциям и оборудованию.

Как правило, подобные фундаменты выполняют из бетона или железобетона.

Проектирование фундаментов под оборудование

Фундаменты под промышленное оборудование бывают двух типов: рамные и массивные.

Рамные фундаменты представляют собой пространственную жесткую раму, закрепленную в опорную плиту при помощи стоек. Промышленное оборудование устанавливается на горизонтальные верхние элементы такой рамы.

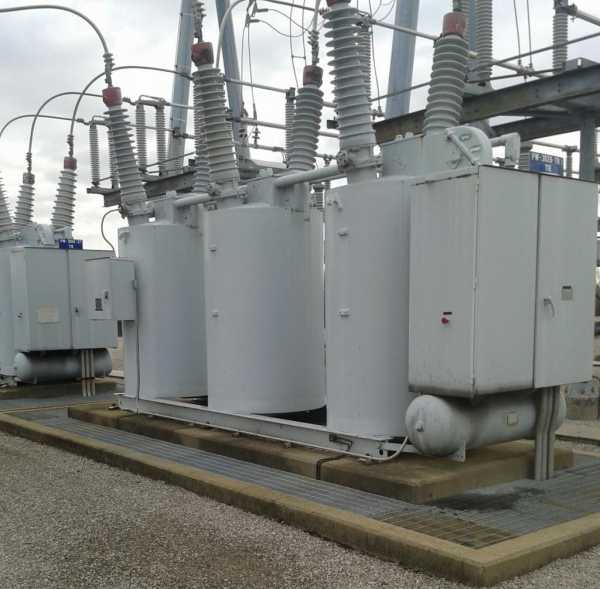

Массивные фундаменты представляют собой сплошные блоки или плиты разной толщины, в зависимости от типа устанавливаемого оборудования.

При проектировании центры тяжести оборудования и фундамента размещаются на одной вертикали. Чтобы возникающие во время работы оборудования вибрации не передавались на конструкции зданий и другое оборудование, в проекте предусматривается зазор между фундаментами. В расчет статических нагрузок берутся нормативные величины: масса фундамента и оборудования.

Гидроизоляция фундамента

Для того, чтобы избежать проседание грунта, и возможной деформации фундаментов, устраивают специальную подушку, увеличивающую площадь основания.

Необходимость в гидроизоляции таких фундаментов определяется особенностями грунта и наличием подземных вод. Также гидроизоляция должна обеспечивать защиту фундамента от технических жидкостей, участвующих в производственном процессе.

Рекомендуется производить гидроизоляцию фундаментов под оборудование путем создания бетонов с повышенными гидроизоляционными свойствами методом введения Гидроцем Добавка в бетон.Этот способ гидроизоляции имеет преимущество перед остальными, так как на массив фундамента не требуется наносить никаких дополнительных обмазок.

Установка анкеров

Разметка осей фундамента и монтируемого оборудования производится при помощи специального шаблона. Также делают разметку колодцев для фундаментных болтов. В них устанавливают и замоноличивают особые фундаментные анкерные болты, с помощью которых крепится оборудование.

Установка анкерных болтов

  • Очистка стен колодцев продувкой сжатым воздухом, промывка, протирка ветошью. В скважине не должно оставаться пыли и воды.
  • Очистка анкерных болтов от загрязнений (масел, ржавчины и прочего).
  • Приготовление литьевого раствора Гидроцем Инжект 02 согласно инструкции.
  • Заполнение колодца приготовленным раствором на 2/3 объема, обеспечив удаление воздуха.
  • Анкерный болт с медленным вращением погружают в колодец.

В случае необходимости особо точной установки оборудования возможно применение другой технологии заливки смеси: сначала производится установка анкерного болта, а затем заливка приготовленной смесью Гидроцем Инжект 02.

Готовый к сдаче фундамент должен полностью соответствовать всем предъявляемым нормативным и техническим требованиям: не должно быть трещин и других поверхностных дефектов, также важно их правильное расположение. Устройство таких фундаментов - трудоемкий процесс, который под силу лишь опытным специалистам.

Крепление оборудования

На подготовленный фундамент крепится оборудование. При помощи подъемных кранов, лебедок или других приспособлений по специальным направляющим оборудование опускается на фундамент. С помощью анкерных болтов и гаек выставляется уровень, соответствующий требованиям стандартов. После этого пространство между опорной частью оборудования и фундаментом подлежит заполнению литьевым тонкодисперсным составом Гидроцем Инжект 02. Максимальная фракция заполнителя 0,08 мм позволяет материалу проникать в мельчайшие щели.

Подливка

  • Поверхность фундаментной плиты тщательно очищается еще до установки на нее оборудования.
  • Пространство между плитой и оборудованием промывается и тщательно продувается сжатым воздухом
  • Устанавливается опалубка.
  • После этого приготавливают Гидроцем Инжект 02 согласно инструкции.
  • Заливку растворной смеси производят с одной стороны или угла опалубки без перерыва с помощью воронки или шланга.
  • Для удаления пузырьков воздуха и обеспечения полного заполнения пространства используют тонкую проволоку.

hydrocem.ru

особые требования, виды, проектирование, формулы расчета и особенности применения

На сегодняшний день существует СП для фундаментов под оборудование. СП - это свод правил, номер которого 26.13330.2012. Эти правила устанавливаю все необходимые требования, которые касаются не только практической части заливки фундамента, но и расчетной части, и проектировки.

Требования к фундаменту

Фундамент под оборудование должен соответствовать определенным требованиям, чтобы он мог успешно эксплуатироваться. Соблюдать их очень важно, так как обычно основание будет подвергаться воздействию агрессивных сред, динамическим нагрузкам, которые будет создавать промышленное оборудование, и т. д.

Необходимо, чтобы фундамент соответствовал следующим требованиям:

  • высокий порог прочности, чтобы выдерживать и статические, и динамические нагрузки, которые будет создавать устройство;
  • необходимо наличие такого свойства, как инертность или, другими словами, стойкость к химическим веществам;
  • фундамент под оборудование должен иметь огромную массу, чтобы он мог гасить вибрацию, которую будет создавать включенный механизм;
  • отклонения от плановых размеров должны быть минимальными, то есть фактические размеры должны практически полностью соответствовать расчетным показателям;
  • площадь опоры должна быть больше, чем у аппарата, устанавливаемого на основание.

Стоит отметить, что прочность и химическая стойкость - это те свойства, от которых напрямую зависит срок службы фундамента. Теми веществами, которые негативно влияют на фундамент, являются:

  • смазочные вещества;
  • жидкости для охлаждения устройств;
  • масла технического предназначения;
  • топливо разного рода.

Описание параметров

Кроме двух основных свойств, очень важно, чтобы фундамент под оборудование мог успешно гасить вибрации, которые создает рабочий механизм. Это является очень важной функцией, так как если вибрации будут постоянно воздействовать на основание и агрегат, то от этого снизится срок эксплуатации. В некоторых случаях это негативно будет сказываться даже на соседних устройствах. Сами по себе вибрации возникают из-за того, что в промышленных машинах постоянно работают неравномерно расположенные вращающиеся детали.

Что касается совпадений с проектом и расчетами, то здесь важно отметить, что кроме стандартных высоты, длины и ширины, должны совпадать даже места расположения креплений оборудования. Допускаются лишь самые минимальные расхождения между проектом и фактической конструкцией.

Здесь можно добавить, что устройство фундамента под оборудование, которое весит до 2 т и считается малогабаритным, не всегда необходимо. Если такой аппарат помимо небольшого веса еще и не вызывает сильных динамических нагрузок во время работы, то его можно монтировать непосредственно на железобетонный пол. В некоторых случаях можно установить его на межэтажное перекрытие.

Регламентации по обустройству

Выше были рассмотрены основные требования, которым должен удовлетворять любой фундамент, предназначенный для установки на нем промышленного оборудования. Однако существуют и другие требования - для фундамента под оборудование с динамическими нагрузками, которым он должен соответствовать.

  1. Проектировочные работы, как и практическая часть по обустройству основания, должны проводиться лишь компетентными специалистами, которые, кроме этого, имеют еще и опыт проведения данного вида работ.
  2. Для того чтобы создать правильный и полноценный проект, необходимо, чтобы в наличии были все требуемые данные.
  3. Во время устройства фундамента под оборудование необходимо периодически проводить контроль качества.
  4. Очень важно, чтобы действия всех участников рабочего процесса были строго скоординированы.
  5. Те фундаменты, что уже были возведены, должны эксплуатироваться лишь с тем оборудованием, для которого они предназначаются. Для этого имеется техническая документация.
  6. Для строительства можно использовать лишь те материалы, которые подходят по проектной документации.
  7. В будущем нужно проводить обслуживание фундамента, чтобы конструкция эксплуатировалась максимально долго.
  8. В качестве крепления рекомендуется использовать максимально простые детали. К примеру, это могут быть анкерные болты, которые вмуровываются в бетон.

Разные виды агрегатов

При устройстве фундамента под оборудование, необходимо понимать, что в настоящее время существует огромное количество разных машин, которые объединены в группы. Для каждой группы необходимо создавать основание по своим правилам и с разными требованиями.

В настоящее время существуют следующие виды групп, для которых нужно возводить отдельные фундамент.

  1. Агрегаты, у которых имеется криво-шатунный механизм. Сюда можно отнести поршневые компрессоры, лесопильные рамы и прочее.
  2. Отдельной группой выступают турбоагрегаты, к примеру, турбокомпрессоры.
  3. Некоторое электрическое оборудование, такое как моторы-генераторы также нуждаются в основании.
  4. Обустраивается фундамент под промышленное оборудование прокатного типа.
  5. Отдельной группой выступают станки для резки металла и прессы разного предназначения.

Виды оснований

Далее будут представлены разные виды оснований, которые используются для монтажа различного оборудования:

  1. Наиболее простой вариант - это фундамент-плита без подвала. Здесь существует ограничение, которое заключается в том, что установить такое основание можно лишь на первом этаже. Кроме того, плита получается достаточно дорогая, так как приходится тратить значительное количество средств на строительные материалы. Однако есть и хорошее преимущество, которые заключается в том, что фундамент отлично гасит вибрации.
  2. Второй вариант - это рамная основа, которая снабжена ростверком из балок. Данное основание характеризуется тем, что способно хорошо переносить колебания с высокой частотой. По этой причине очень часто применяется для монтажа механизмов, у которых наблюдается ударный принцип действия.
  3. Третий вариант - это ступенчатая опора. Такое основание возводится только со второго этажа. В данном случае нагрузка от оборудования будет передаваться внешними стенами, а также перегородками.
  4. Последняя разновидность фундамента под динамическое оборудование - это фундамент-перекрытие, имеющее подвал. Обустраивать такое основание можно лишь выше первого этажа. Все вибрации, которое будет создавать оборудование, в данном случае будет передаваться перекрытиям, то есть перекрытиям каркаса. Сам по себе фундамент способен выдерживать лишь незначительные колебания.

На сегодняшний день довольно популярными становятся такие основания, которые имеют пружины или же виброопоры другого типа. Они часто используются для установки механизмов, относящихся к легкому и среднему типу по своему весу. Существует такое приспособление, как демпфер, которое предназначено для гашения вибраций. Лучше всего оно подходит для установки под основы рамного типа. Стоит отметить, что фундамент под технологическое оборудование делится на два вида.

Первый тип - это бесподвальный фундамент. У него практически полностью отсутствует часть, которая располагается над полом. Второй же тип - подвальный, у которого данная часть развита достаточно сильно.

Фундаменты группового и индивидуального типа

На сегодняшний день фундаменты под монтаж оборудования могут быть индивидуальные и групповые.

Что касается группового вида, то данный фундамент предназначается для размещения нескольких промышленных агрегатов легкого или среднего веса - до 8 тонн. При этом у них должна быть жесткая станина, нормальная точность работы, а эксплуатироваться они должны в основном в статическом режиме. Толщина обычно составляет от 150 до 250 мм. Жестко станиной считается та, у которой соотношение длины к высоте - не более чем 2 к 1.

Что же касается строительства фундамента под оборудование индивидуального типа, то в данном случае на основание устанавливается механизм, масса которого позволяет его отнести к среднему или тяжелому классу. Кроме этого, обычно такие механизмы характеризуются динамическими нагрузками среднего или значительного класса. Такое основание не только успешно гасит вибрации, но и изолирует агрегаты друг от друга. Это важно, так как в таком случае отсутствует колебания между ними.

Можно добавить, что машины, которые имеют средний или легкий вес, а также характеризуются статическим периодом работы, нередко монтируются прямо на железобетонный пол или же перекрытие. Если необходимо такое основание, можно дополнительно усилить бетонной стяжкой, чтобы не заливать отдельный фундамент.

Какие материалы используются для строительства

Так как фундамент должен быть очень прочным, устойчивым к вибрациям, а также к воздействию химических веществ, то и расходные материалы должны быть высокого качества, чтобы получить хорошее основание. Для обеспечения результата используют следующие расходные материалы:

  • готовые железобетонные блоки, во время строительства их перевязывают друг с другом;
  • сам железобетон, который можно получить, если заливать арматурный каркас в опалубке;
  • понадобится качественный металл, если необходимо создавать свайные конструкции с ростверками в виде рамы.

Очень важно использовать качественный цемент для подвального и бесподвального фундамента. Если будут устанавливаться легкие агрегаты, то можно использовать марку М200 или М300. Если планируется монтаж тяжелого промышленного агрегата, то необходимо использовать марку М400. Цемент должен принадлежать к классу В15.

Стоит отметить, что при обустройстве фундамента в частном цеху или в домашней мастерской можно использовать в качестве исходного сырья бутовый камень. Редко, но все же иногда встречается фундамент кирпичного типа. То есть кирпичи укладываются на цементную основу. Здесь очень важно, чтобы грунтовые воды располагались достаточно глубоко. Чаще всего такая основа применяется только для тех машин, чья масса не превышает 4 тонн. Толщина фундамента обычно составляет минимум 50 см. Важно добавить, что в таком случае применение силикатного кирпича исключается.

Раньше довольно часто устанавливали легкие машины на деревянный пол, однако сейчас это практически исключено. Основной недостаток связан с тем, что дерево слишком сильно коробится, и очень быстро, из-за чего меняется форма основания. Деревянный пол можно использовать, но лишь в качестве временной основы.

Что касается крепления оборудования к основанию, то в данном случае всегда используется болтовое соединение, которое прописано в СП. Стоит лишь отметить, что если агрегат характеризуется высокими ударными нагрузками или сильными вибрациями во время работы, то используются болты не менее 42 мм, и съемного типа. Также очень важно, чтобы расстояние от нижнего конца болта до подошвы фундамента составляло не менее 10 см. На сегодняшний день популярным стало химическое анкерное крепление.

Проектирование

Проектирование фундаментов под оборудование - это первоначальный этап всей работы. В данном случае исходными данными для проведения проектировочных работ являются следующие факторы:

  • характеристики грунта, к примеру, глубина промерзания, расположение подземных вод, структура и т. д.;
  • статическая нагрузка;
  • сила вибраций или динамическая нагрузка;
  • опорная площадь станины самого оборудования;
  • важную роль играет температурный режим, при котором будет эксплуатироваться основа.

Еще одно важное требование, которое должен учитывать проектировщик - это воздействие агрессивных сред, а также защитные меры. Прежде чем начать строительство, необходимо провести гидрогеологическое инженерное исследование почвы, чтобы узнать ее характеристики. Если грунт считается рыхлым, то фундамент должен быть более массивным.

Расчетные работы

Расчет фундамента под оборудование - это следующий этап его строительства. Основой расчетов в данном случае станут два фактора. Первый из них - это несущая способность грунта, а второй - это статическая и динамическая нагрузка, которую будет оказывать монтируемое устройство. В данном случае необходимо рассчитать все так, чтобы сумма нагрузок статического и динамического типа, которые будут передаваться через подошву фундамента грунту, была равна несущей способности почвы.

При расчетах фундамента для оборудования важно вычислить статическую нагрузку. Она зависит от массы оборудования. Что касается расчетов динамической нагрузки, то она вычисляется по давлению, которое воздействует на ростверк фундамента. Стоит отметить, что давление, которое возникает из-за массы станка, необходимо корректировать, используя следующие коэффициенты:

  • постоянная условий работы, которая начинается от 0,5 для кузнечного молота и составляет до 1,0 для станка токарно-винторезного типа;
  • постоянная осадка грунта от 0,7 до 1,0, которая варьируется в зависимости от влажности почвы.

Зная все три необходимые составляющие, не составляет труда провести все требуемые расчеты, чтобы получить точные характеристики, необходимые для основания конкретного станка.

Армирование фундамента под оборудование

Для того чтобы качественно и правильно провести армирование фундамента, необходимо знать несколько основных пунктов:

  1. Чтобы добиться максимальной прочности от армирования, необходимо закреплять прутья в "клеточку".
  2. В данном случае рекомендуется не использовать сварку для соединения прутьев, а скреплять их при помощи проволоки. Таким образом можно снизить количество швов и более хрупких соединений.
  3. Можно сделать конструкцию еще более прочной, если в углах конструкции загибать арматуру. Кроме того, само соединение лучше всего производить внахлест.

Стоит также отметить, что армирование фундамента разного типа производится разными методами. Наиболее трудоемкий - процесс армирования ленточного фундамента. Он требует больше всего затрат и строительных материалов. Можно проводить армирование плитного фундамента. Однако данный процесс достаточно сложный, а также требует высокой квалификации специалиста. Кроме того, рекомендуется иметь опыт такой работы.

fb.ru

Строительство фундаментов под промышленное оборудование

Фундаменты под промышленное оборудование отличаются от тех, что устраивают под зданиями. Здесь совершенно другой уровень и тип нагрузки. Ведь фундаменты под промышленное оборудование должны обеспечивать его полноценную эксплуатацию, то есть выдерживать как статическую нагрузку, так и длительную динамическую, возникающую от работы оборудования. Более того, фундаменты под оборудование призваны гасить различные динамические усилия, а также вибрацию, возникающую в пределах контура, с тем, чтобы они не передавались другим конструкциям или оборудованию.

Решение этой задачи можно доверять исключительно специалистам, потому что для таких работ необходима серьезная профессиональная подготовка. Требуется произвести расчет необходимых размеров и массы фундамента, осуществить разработку и устройство соответствующей конструкции, выбрать способ крепления в зависимости от типа оборудования – все это требует специальных знаний.

Итак, главная функция фундамента под промышленное оборудование – это обеспечение нормальных условий его эксплуатации, надежного крепления и удобного размещения. Как правило, такие фундаменты выполняют из бетона или железобетона.

Фундаменты под промышленное оборудование бывают двух типов: рамные и массивные. Первые представляют собой своего рода пространственную жесткую раму, которая заделывается в мощную опорную плиту при помощи стоек. Промышленное оборудование при этом будет установлено на горизонтальные верхние элементы такой рамы. В основном рамные фундаменты выполняют из железобетона, хотя они бывают и смешанными – например, стойки могут быть стальными, а ригели из железобетона.

Массивные фундаменты представляют собой сплошные блоки или плиты, которые могут быть разной толщины, в зависимости от типа оборудования. Также такие фундаменты подразделяются на устройства подвального или бесподвального типа. Последние характеризуются практически полным отсутствием надземной части и используются для крепления оборудования, размещенного на нижнем этаже здания.

Фундаменты подвального типа отличаются хорошо развитой надземной частью. Они также классифицируются в зависимости от своей конструкции. Выделяют фундаменты с массивной верхней частью, и фундаменты, у которых верхнее строение образуется за счет поперечных и продольных стен. Как правило, такие фундаменты целесообразно устанавливать в тех случаях, когда работа закрепленных на них машин вызывает значительные неуравновешенные силы инерции, действующие горизонтально.

Особенности устройства фундамента зависят не только от того, оборудование какого типа и размера будет на нем установлено, но и от характеристик грунтов под ними. Так, глубина заложения фундамента определяется типом грунта и его свойствами – глубиной промерзания, в частности. В конечном итоге глубина заложения будет зависеть еще и от типа помещения: в неотапливаемом в расчет будет браться глубина промерзания, а в отапливаемых – половина этого показателя.

Проектирование фундамента требует учета многих нюансов. Так, центры тяжести оборудования и фундамента следует различать. При проектировании они должны быть размещены на одной вертикали.

Чтобы возникающие во время работы оборудования вибрации не передавались на конструкции зданий и другое оборудование, нужно предусмотреть в проекте зазор между всеми этими фундаментами.

Для уменьшения глубины заложения грунта иногда увеличивают площадь фундамента и устраивают песчаное основание. При этом в процессе расчетов и проектирования используется техническая документация и чертежи компании-производителя оборудования. Также в расчет берутся нормативные величины от основных статических нагрузок. Это масса фундамента, а также грунта засыпки и, наконец, самого оборудования.

Что еще важно для проекта и устройства фундамента? Ни в коем случае нельзя допустить превышение допустимого давления на грунт. В процессе эксплуатации он начнет оседать, а это приведет к деформации фундамента. Для того, чтобы этого не произошло, устраивают так называемую подушку, увеличивающая площадь основания фундамента. В случае, если грунт мягкий – например, глинистый или илистый, устройство бетонной подушки обязательно. Также часто есть необходимость в гидроизоляции фундамента, это определяется особенностями грунта, наличием подземных вод. Кроме того, технические жидкости также могут попадать на фундамент и негативно на него повлиять. Если этот момент не будет учтен, в дальнейшем может произойти повреждение фундамента, а также это может сказаться на надежности работы оборудования.

Есть еще несколько нюансов, связанных с типом оборудования. На химическом производстве, особенно кислотном, фундаменту может понадобиться антикоррозионная защита. Если монтируемое оборудование предназначено для работы с агрессивными жидкостями, проект должен предусматривать специальные стоки.

Важный момент – это разметка осей фундамента, она производится при помощи специального шаблона, который находится на опалубке фундамента и к которому в итоге прикрепляют особые фундаментные болты. С помощью анкерных болтов будут прикреплены в дальнейшем машины и оборудование. Разметку колодцев для фундаментных болтов также делают с помощью специальных шаблонов или шнуров.

Готовый к сдаче фундамент должен полностью соответствовать всем предъявляемым нормативным и техническим требованиям. В них не должно быть трещин и других поверхностных дефектов, также важно их правильное расположение. Устройство таких фундаментов – трудоемкий процесс, который под силу лишь опытным специалистам.

mega-mialan.ru

Фундаменты под промышленное оборудование

Фундаменты под промышленное оборудование

begun

Дать объявление

Здания из металлоконструкций

Проектирование, изготовление, монтаж объектов любой сложности

www.r-kompleks.ruЕкатеринбург

Продавшее клиентке бутылку с...

Кафе в ГУМе, которое продало журналистке «Коммерсанта» бутыль из-под. ..

news.rambler.ru

35000 позиций ЖБИ.

Более 35000 видов ЖБИ. Любые объемы. Поставки по всей России!

www.complexs.ruЕкатеринбург

Все объявления

Фундаменты под машины. Фундаменты под любую машину должны обеспечивать нормальную их эксплуатацию, удобное размещение и надежное крепление, а также отсутствие сильных вибраций, мешающих работе машин. Фундаменты под машины выполняют бетонными или железобетонными. По конструкции фундаменты делят на массивные и рамные.

Массивные фундаменты выполняют в виде сплошных блоков или плит. В зависимости от вида устанавливаемых машин эти фундаменты устраивают бесподвального или подвального типа. Фундаменты бесподвального типа отличаются отсутствием развитой надземной части и применяются для машин, устанавливаемых на уровне нижнего этажа здания.

Рис. 43. Фундаменты бесподвального типа: а — под горизонтальный поршневой компрессор; б — под вертикальный двухцилиндровый компрессор

На рис. 43 показан пример такого фундамента под горизон тальный поршневой и вертикальный двухцилиндровый компрессоры. Фундамент под поршневой компрессор (рис. 43, а) представляет собой бетонный блок, верхний обрез которого совпадает с уровнем пола здания. Фундамент под двухцилиндровый компрессор (рис. 43, б) выполнен в виде плиты толщиной 800 мм. Машины к фундаментам крепят с помощью анкерных болтов, закладываемых в теле фундаментов.

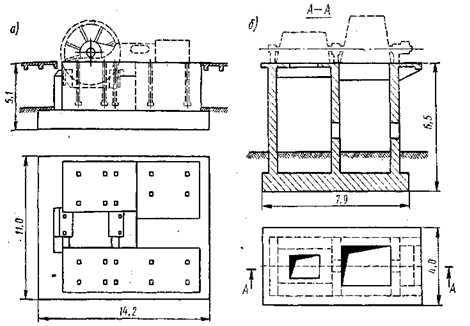

На рис. 44 приведен фундамент подвального типа. В отличие от фундаментов бесподвального типа эти фундаменты имеют сильно развитую надземную часть. По своей конструкции фундаменты подвального типа в свою очередь делятся на фундаменты, имеющие массивную верхнюю часть, и фундаменты, верхнее строение которых образовано продольными или поперечными стенами.

На рис. 44, а показан фундамент с массивной верхней частью под оризонтальную машину. Основанием для верхней части служит бетонная подушка прямоугольного очертания в плане. На рис. 44, б приведен фундамент под мотор-генератор мощностью 750 кВт. Несущие стены его, расположенные в поперечном направлении к оси установки, устроены на подушке и связаны продольными ригелями. Возможно также устройство фундаментов и с продольным направлением стен, связываемых поперечными стенами и ригелями.

Рис. 44. Фундаменты подвального типа: а — под горизонтальную машину; б — под мотор-генератор

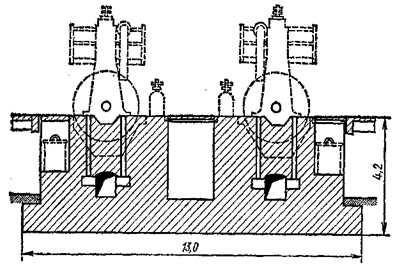

На рис. 45 приведен пример спаренного фундамента под двигатели внутреннего сгорания. Устройство таких фундаментов целесообразно, например, в тех случаях, когда при работе установленных на них машин возникают значительные горизонтальные неуравновешенные силы инерции.

Кроме отдельно стоящих (индивидуальных) фундаментов под машины проектируют также общие фундаменты в пределах всего пролета или цеха здания. Такие фундаменты обычно представляют собой монолитную железобетонную плиту с соответствующими закладными Деталями для крепления машин ( станков). На плиту можно устанавливать машины одинакового или разного назначения. Следовательно, такая конструкция фундамента позволяет в необходимых случаях изменять технологический процесс промышленного здания.

Фундаменты рамной конструкции представляют собой пространственную многостоечную жесткую раму, заделанную стойками в мощную опорную плиту. Машины в данном случае устанавливают на верхние горизонтальные элементы рамы. Рамные фундаменты делают ж лезобетонными или смешанными, например со стальными стойкам и железобетонными ригелями.

На рис. 46 показан общий вид рамного фундамента под турбоген ратор небольшой мощности.

Рис. 45. Спаренный фундамент под двигатели внутреннего сгорания

Фундаменты под насосы, аппараты, емкости. Такие фундаменты выполняют из бетона, железобетона, кислотоупорного кирпича и др. При их проектировании необходимо учитывать следующие требования: форма фундаментов должна обеспечивать быстрый сток с их поверхности агрессивной жидкости в случае ее появления; быть доступны осмотру; фундаменты, возводимые в кислотных цехах, должны иметь противокоррозионную защиту.

Фундаменты под кислотные насосы обычно выполняют полностью из кислотостойких материалов (кислотоупорного! кирпича на силикатной кислотоупорной замазке, кислотоупорного бетона). На рис. 47 показана конструкция фундамента под насос.

Рис. 46. Рамный фундамент под турбогенератор

Фундаменты под аппараты облицовывают штучными кислотоупорными материалами по непроницаемому подслою: опорная часть фундамента облицовывается кислотоупорным кирпичом, а боковые поверхности — более легкими штучными материалами (керамическими плитками и др.). В качестве вяжущего при облицовке фундаментов применяют кислотоупорные силикатные замазки или портландцементный раствор (в зависимости от состава агрессивной среды). На рис. 48 даны фундаменты под горизонтальные емкости.

Рис. 47. Фундамент под насос: 1 — подземная часть фундамента из бетона или железобетона; 2 — уплотнение из асбеста №6—7 с битумом; 3 — фундамент из кирпича кислотоупорного на кислотоупорной силикатной замазке; 4 — кислотоупорная силикатная замазка; 5—изоляционный слой; в — противокоррозионная защита пола

Рис. 48. Фундаменты под горизонтальные емкости: а — из кислотоупорного кирпича; б — железобетонный; 1 — кислотоупорный кирпич на кислотоупорной силикатной замазке; 2 — битумно-рубероидная изоляция; 3 — железобетонное основание; 4 — кирпич кислотоупорный на кислотоупорной силикатной замазке; 5 — железобетонный

Статьи по теме: Основания под фундаменты зданий и сооружений Техника безопасности при производстве бетонных работ Фундаменты специальных сооружений Фундаменты промышленных зданий Основания и фундаменты Методы усиления оснований и фундаментов при реконструкции сооружений Фундаменты при сейсмических воздействиях Методы расчета фундаментов на динамические воздействия от промышленного и хозяйственного оборудования Устройство фундаментов в районах распространения вечномерзлых грунтов Фундаменты на засоленных грунтах и подрабатываемых территориях

studfiles.net

Фундамент для промышленного оборудования. Фундамент под оборудование

Проводим установку фундамента для станков, прессов и производственных линий. Создаем основания из бетона в соответствии с требованиями актуальных нормативных документов и паспортом на оборудование с закладными деталями: направляющими
и рельсами.

Услуги по монтажу фундамента под оборудование


  • Устанавливаем бетонное или железобетонное основание под тяжелую технику: стационарные краны, линии, станки, молоты, конвейеры, прессы. Проектируем основания 3 типов: рамные, массивные, комбинированные.


  • Строим конструкции для монтажа кривошипного (механического) и гидравлического прессов, учитываем стесненность, нагрузки, давление и вибрации, которые возникают при запуске оборудования.


  • Изучаем техническую документацию на оборудование, предлагаем оптимальную планировку объекта, проектируем инженерные сети до точек подключения к водоснабжению, трубопроводам сжатого воздуха и пара, сетям электроснабжения и вентиляции. Учитываем тип грунта, глубину грунтовых вод, проводим замеры и лабораторные испытания, рассчитываем динамическую и статическую нагрузку. Выполняем защитные мероприятия и водопонижение при монтаже.


  • Для того, чтобы обеспечить станку устойчивость на фундаменте и защитить его от горизонтальных перемещений, при креплении оборудования на фундамент используется цементный, безусадочный или саморасширяющийся раствор и анкерные болты. Они монтируются в специальных приямках прямоугольной формы, глубина которых зависит от длины болтов. Специалисты компании «Синтез ТМК» запроектируют и изготовят фундамент под станок любых размеров, который будет соответствовать техническим требованиям производителя промышленного оборудования, что является залогом продолжительной эксплуатации оборудования.


  • Рассчитываем, как правильно установить основание под оборудование на объекте: собираем информацию о грунтах и грунтовых водах (в том числе архивную), характеристиках расположенных рядом технологических линий, несущих конструкциях здания


  • Монтируем конструкции для фундаментов токарного, фрезерного, расточного, сверлильного и многошпиндельного оборудования на основании техпаспорта, схемы расположения технологических линий и сведений о промышленном объекте.


  • sinteztmk.ru

    Строительство промышленного фундамента, под монтаж оборудования, резервуары


    Группа компаний «ПЕЕРА» осуществляет комплекс работ по строительству фундаментов и оснований различного типа и назначения. Виды строительных работ, выполняемых нашей организацией:

    • Кольцевые фундаменты резервуаров
    • Ленточные фундаменты
    • Промышленные фундаменты
    • Фундаменты под оборудование, станки, котлы
    • Фундамент для бака-аккумулятора
    • Фундамент для вертикального резервуара РВС
    • Основания зданий, сооружений, металлоконструкций
    • Свайные фундаменты
    • Монолитные железобетонные конструкции
    • Полы зданий и сооружений

    Все работы по строительству фундаментов и оснований выполняются квалифицированным персоналом, применяется только сертифицированный материал, а на выполненные работы предоставляется полный комплект исполнительной документации.

    Также наша организация готова выполнить прочие монолитные и железобетонные работы.

    Фото

    Как получить полный расчёт на основания и фундаменты?

    Для того, чтобы заказать, вы можете:

    • позвонить по телефону 8 (496) 570-35-31
    • заполните и пришлите опросный лист на электронную почту [email protected]
    • воспользоваться формой "запрос цены", указать контактные данные, и менеджер свяжется с вами.

    PEERA комплексные услуги по строительству резервуаров и емкостей своего производства. Мы предлагаем:

    • изготовление резервуаров, емкостей, сосудов, аппаратов и других металлоконструкций
    • доставку и монтаж оборудования собственного производства в соответствии с проектом привязки.

    peera.ru

    Фундаменты под промышленное оборудование

    Фундаменты под промышленное оборудование отличаются от тех, что строятся под зданиями, потому что у них совершенно другой уровень и тип нагрузки. Фундаменты под промышленное оборудование должны обеспечивать не только его полноценную эксплуатацию, но и выдерживать как статическую нагрузку, так и длительную динамическую, возникающую от работы оборудования. Так же эти фундаменты должны гасить различные динамические усилия и вибрацию, возникающую в пределах контура, с тем, чтобы они не передавались другим конструкциям и оборудованию.


    Фундаменты под промышленное оборудование бывают двух типов:

    • Рамные.

    • Массивные.

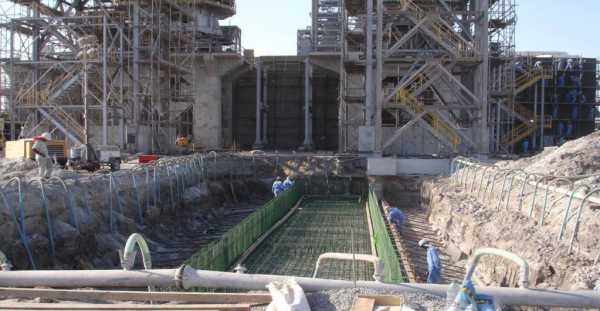

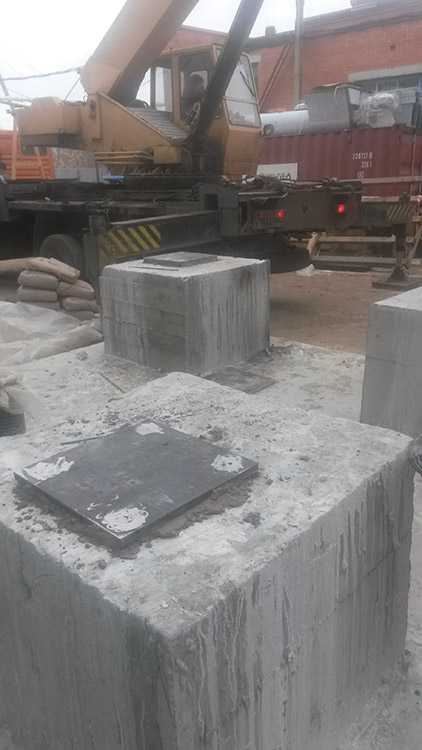

    Массивные фундаменты наиболее распространены. Они представляют собой сплошные блоки или плиты, которые могут быть разной толщины, в зависимости от типа оборудования, а так же иметь выемки, шахты и полости. Чем больше объем пустот, тем меньше цена фундамента.  Для маломощного оборудования массивный фундамент чаще всего представляет собой простой монолит. Этот тип оснований чаще всего применяется для агрегатов с невысокой частотой вибраций.

    Рамные конструкции фундамент под промышленное оборудование, напротив, предназначены для того, чтобы эффективно гасить высокочастотные колебания. Рама, на которую опирается оборудование, соединяется с монолитным основанием стойками и  именно они частично гасят вибрацию.

    Особенности устройства фундамента зависят не только от того, оборудование какого типа и размера будет на нем установлено, но и от характеристик грунтов под ними. Так, глубина заложения  фундамента определяется типом грунта и его свойствами – глубиной промерзания и от типа помещения: в неотапливаемом в расчет будет браться глубина промерзания, а в отапливаемых – половина этого показателя.


    Массивные фундаменты,  классифицироваться по следующим критериям:

    - бесподвальные сооружаются на нижнем этаже и минимально возвышаются над уровнем пола. Эта конструкция типична для всех тяжелых агрегатов;

    - подвальные, напротив, возвышаются над полом. Благодаря такой планировке они могут сооружаться не только на нижнем этаже, но и на перекрытии достаточной прочности. Функция фундамента в этом случае сводится лишь к распределению давления по большей площади.


    Фундаменты подвального типа тоже делятся на две категории:

    • Сплошные — представляют собой, монолитный блок без полостей.

    • Стенчатые — выше уровня пола, представляют собой набор продольных и поперечных перегородок. Они легче и дешевле; при этом механическая прочность конструкции зачастую почти не уступает сплошному основанию.


    Для массивных фундаментов сейчас применяется только и исключительно железобетон.

    Рамные основания могут быть: монолитно-железобетонными; сборными, из отдельных железобетонных блоков; металлическими - рама и стойки полностью выполняются из стали, железобетон остается лишь в основании, на которое опираются стойки; комбинированными  — стальная рама на железобетонных ригелях.

    Готовый к сдаче фундамент должен полностью соответствовать всем предъявляемым нормативным и техническим требованиям. В них не должно быть трещин и других поверхностных дефектов, также важно их правильное расположение.

    Решение этой задачи можно доверять исключительно специалистам, потому что для таких работ необходима серьезная профессиональная подготовка. Требуется произвести расчет необходимых размеров и массы фундамента, осуществить разработку и устройство соответствующей конструкции, выбрать способ крепления в зависимости от типа оборудования – все это требует специальных знаний.  Именно поэтому устройство таких фундаментов является трудоемким процессом, который под силу нашим опытным специалистам.


    Чтобы проконсультироваться или начать оформление заказа,

    свяжитесь с нами по телефонам: 8-917-217-4900.

    Мы гарантируем индивидуальный подход,

    высокое качество и конкурентные цены!

    Звоните прямо сейчас: 8-917-217-4900

    regstroys.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
