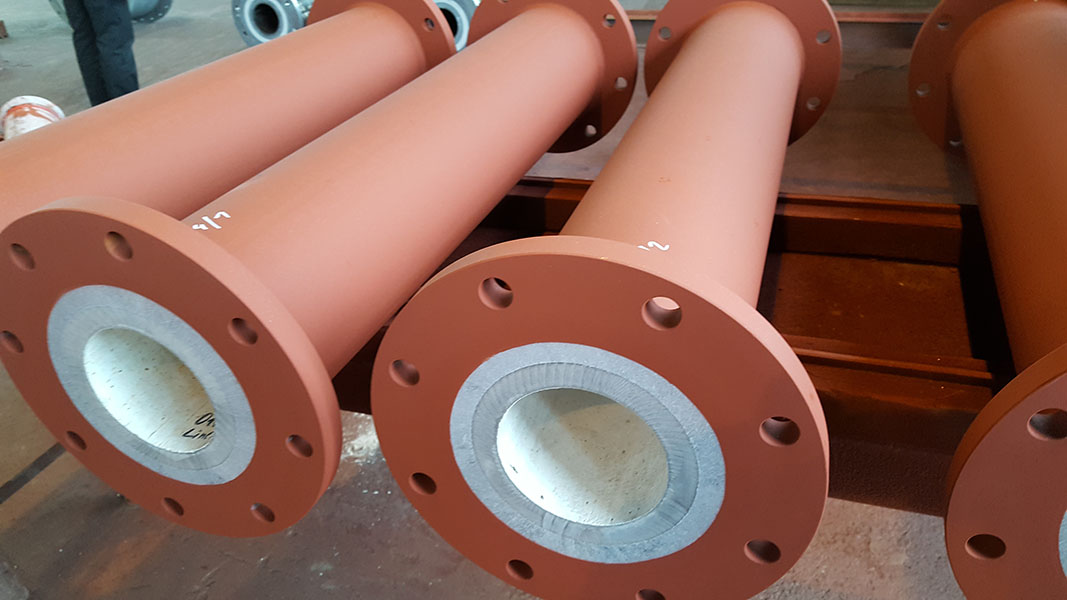

Трубы из фторопласта-4 в броне
ТУ 1394-022-22955745-2016
Декларация о соответствии требованиям технического регламента Таможенного союза ТР ТС 032/2013 “О безопасности оборудования, работающего под избыточным давлением» узлов трубопроводов, футерованных фторопластом-4.

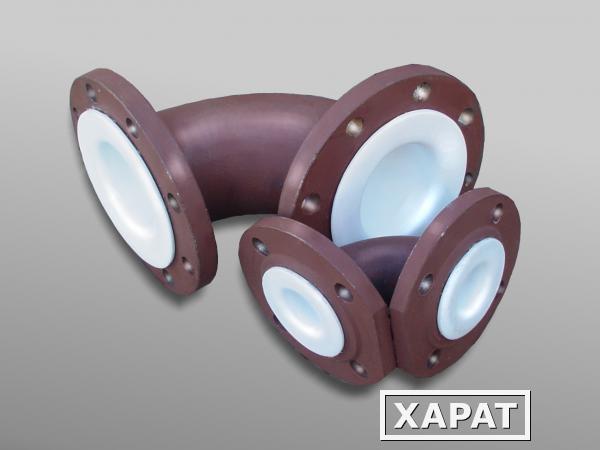

Фасонные части трубопроводов поставляются в броне, присоединение в трубопровод — фланцевое. Присоединительные размеры фланцев по ГОСТ 33259.
| dN фт | DN ст | D1 | D2 | L* | масса | |
| PN10 | PN16 | |||||
| 15 | 20 | 75 | 58-10 | 500 | 2,4 | 2,4 |
| 1000 | 3,1 | 3,4 | ||||
| 1500 | 3,8 | 4,1 | ||||
| 1800 | 4,3 | 4,5 | ||||
| 20 | 25 | 85 | 68-10,0 | 500 | 3,0 | 3,8 |
| 1000 | 4,5 | 5,3 | ||||
| 1500 | 5,6 | 6,4 | ||||
| 1800 | 6,7 | 7,5 | ||||
| 25 | 32 | 100 | 78-10,0 | 500 | 4,0 | 4,5 |
| 1000 | 6,0 | 6,5 | ||||
| 1500 | 7,0 | 7,5 | ||||
| 1800 | 8,0 | 8,5 | ||||
| 30 | 40 | 110 | 88-10,0 | 500 | 5,5 | 6,3 |
| 1000 | 7,5 | 8,3 | ||||
| 1500 | 8,5 | 9,2 | ||||
| 1800 | 11,0 | 11,8 | ||||
| 40 | 50 | 125 | 102-12,0 | 500 | 7,0 | 7,8 |
| 1000 | 9,0 | 9,0 | ||||
| 1500 | 12,0 | 12,8 | ||||
| 1800 | 14,0 | 14,8 | ||||
| 55 | 65 | 145 | 122-22,0 | 500 | 10,7 | |
| 1000 | 13,0 | 13,6 | ||||
| 1500 | 16,0 | 16,8 | ||||
| 1800 | 20,0 | 20,7 | ||||
| 60 | 80 | 160 | 133-23,0 | 500 | 12,0 | 12,8 |
| 1000 | 17,0 | 17,8 | ||||
| 1500 | 21,0 | 21,8 | ||||
| 1800 | 26,0 | 26,8 | ||||
| 80 | 100 | 180 | 158-18,0 | 500 | 15,0 | 15,8 |
| 1000 | 21,6 | 22,4 | ||||
| 1500 | 28,2 | 30,0 | ||||
| 1800 | 34,2 | 35,4 | ||||
| 100 | 125 | 210 | 184-34,0 | 500 | 19,6 | 20,3 |
| 1000 | 27,6 | 28,5 | ||||
| 1500 | 35,6 | 36,4 | ||||
| 1800 | 43,6 | 44,4 | ||||
| 120 | 150 | 240 | 212-32,0 | 500 | 24,7 | 25,5 |
| 1000 | 35,7 | 36,3 | ||||
| 1500 | 46,7 | 47,3 | ||||
| 1800 | 57,7 | 58,4 | ||||
| 160 | 200 | 268-38,0 | 500 | 39,1 | 39,9 | |
| 1000 | 56,7 | 56,9 | ||||
| 1500 | 76,1 | 77,5 | ||||
| 1800 | 96,1 | 96,5 | ||||
| 220 | 250 | 350 | 320-20 | 500 | 50,8 | 51,3 |
| 1000 | 79,2 | 80,0 | ||||
| 1500 | 107,6 | 108,5 | ||||
| 1800 | 136,0 | 136,8 | ||||
| 260 | 300 | 400 | 370-20,0 | 500 | 64,9 | 65,7 |
| 1000 | 102,8 | 103,0 | ||||
| 1500 | 140,7 | 141,5 | ||||
| 1800 | 178,6 | 179,5 | ||||
| 300 | 350 | 460 | 430-20,0 | 500 | 97,0 | 97,8 |
| 1000 | 154,0 | 154,7 | ||||
| 1500 | 211,0 | 211,9 | ||||
| 1800 | 268,0 | 268,5 | ||||
| 400 | 400 | 515 | 482-20,0 | 500 | 125,0 | 125,8 |
| 1000 | 212,0 | 212,6 | ||||
| 1500 | 299,0 | 299,8 | ||||
| 1800 | 386,0 | 386,8 | ||||
Трубы и фасонные части трубопроводов из Ф-4 могут монтироваться в зданиях и вне зданий и предназначены для транспортирования различных агрессивных жидкостей, газов и их смесей, за исключением расплавленных щелочных металлов, трехфтористого хлора и элементарного фтора.
Диапазон температур эксплуатации труб и фасонных частей трубопроводов из Ф-4 ограничивается температурной стойкостью фторопласта (от – 269 до + 2600С) и материалов, используемых для защиты фторопластовых участков (броня, фланцы) Ст.3 (от -40 до +425оС), Ст.20 (от -40 до +450оС) Ст.09Г2С (от -70 до +425оС).
Трубопроводы из фторопласта обеспечивают стабильную эксплуатацию в условиях агрессивных сред и под давлением.
Осуществим гарантийное обслуживание изготовленных нами трубопроводов. В случае возникновения вопросов о трубопроводах, футерованных фторопластом, предлагаем обращаться к нашим специалистам.
Трубы и элементы трубопроводов футерованные PTFE – Трубопроводная арматура
+7 (495) 723-73-31
Фланцевые и погружные трубы, фасонные части, вентили (задвижки) трубопроводов с футеровочным (облицовочным) покрытием из фторопласта PTFE/PFA или PP, применяются на различных объектах промышленности.
Обладают высокой стойкостью к различным химическим веществам и растворителям, за исключением расплавов щелочных металлов, фтора и трифторида хлора. Трубы и детали трубопроводов из PTFE/PFA или PP изготавливаются из углеродистой или нержавеющей стали и покрываются (облицовываются) защитным слоем из PTFE/PFA или PP, толщиной от 3 до 8 мм.
Производство и поставка труб и деталей трубопроводов с покрытием из фторопласта PTFE/PFA (ПТФЕ/ПФА) или PP (ПП): с условным диаметром DN от 15 до 500 мм., с рабочим давлением PN от вакуума до 40 бар., рабочей температурой от -200 до 230 гр. С.
Детали трубопроводов PTFE

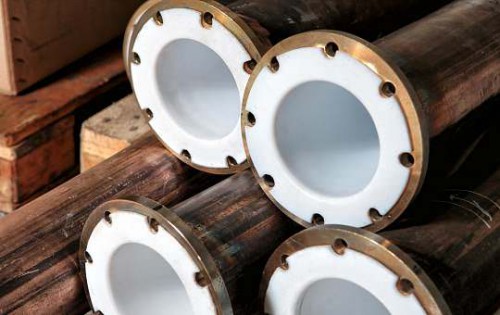

Фланцевые трубы с покрытием PTFE
Фланцевые трубы из нержавеющей или углеродистой стали с покрытием из PTFE (ПТФЕ) или PP (ПП), изготавливаются методом пастовой экструзии. Фланцы приварные или поворотные, строительная длина труб до 6 метров. Диаметр DN от 15 до 500 мм., рабочее давление PN от вакуума до 40 бар., рабочая температура от -200 до 230 гр.
С.
Фланцевые отводы с покрытием PTFE
Фланцевые отводы с поворотом на 30, 60, 45, 90 градусов из нержавеющей или углеродистой стали с футеровочным покрытием из PTFE (ПТФЕ) или PP (ПП) с приварными или поворотными фланцами. Диаметр DN от 15 до 500 мм., рабочее давление PN от вакуума до 40 бар., рабочая температура от -200 до 230 гр. С.
Фланцевые крестовины с покрытием PTFE
Фланцевые крестовины из нержавеющей или углеродистой стали с футеровочным покрытием из PTFE (ПТФЕ) или PP (ПП). Крестовины цельнолитые до DN 100 мм., большего диаметра производятся разъемные, с приварными или поворотными фланцами. Диаметр DN от 15 до 500 мм., рабочее давление PN от вакуума до 40 бар., рабочая температура от -200 до 230 гр. С.
Фланцевые тройники с покрытием PTFE
Фланцевые тройники и тройники с поворотом на 45 градусов из нержавеющей или углеродистой стали с футеровочным покрытием из PTFE (ПТФЕ) или PP (ПП) с приварными или поворотными фланцами.
Диаметр DN от 15 до 500 мм., рабочее давление PN от вакуума до 40 бар., рабочая температура от -200 до 230 гр. С.
Дистанционные вставки PTFE
Дистанционные вставки формы F, полностью из PTFE (ПТФЕ) или PP (ПП), длиной до 20 мм. Дистанционные вставки форм G, H из нержавеющей или углеродистой стали с покрытием из PTFE (ПТФЕ) или PP (ПП). Наклонные вставки из PTFE (ПТФЕ), скошенные на угол с одной или двух сторон, длиной до 25 мм. Диаметр DN от 15 до 500 мм., рабочее давление PN от вакуума до 40 бар., рабочая температура от -200 до 230 гр. С.
Есть вопросы? Мы ответим!
МЕРСЕН | Труба с тефлоновым покрытием | сильфон | компенсатор
Armylor® 2 Катушки и фитинги для труб с футеровкой из ПТФЭ или ПФА (например, колена, тройники, переходники, крестовины, распорки) и сильфоны из ПТФЭ для химической промышленности
Катушки для труб с футеровкой из ПТФЭ или ПФА и колена, тройники из ПТФЭ , переходники, крестовины, распорки признаны идеальными решениями для транспортировки или обработки высококоррозионных жидкостей в тяжелых условиях.
Футеровка из ПТФЭ или PFA химически инертна и устойчива к большинству агрессивных жидкостей при температуре до 230 °C.
Опыт компании Mersen
С 1964 года компания Mersen поставляет широкий ассортимент труб из ПТФЭ или труб из ПФА и фитингов из ПТФЭ тысячам мировых производителей химикатов.
Компания Mersen является экспертом по производству двух технологий футеровки:
- Экструзия тонкодисперсных порошков ПТФЭ
- Впрыск PFA
Armylor® 2 Трубы с тефлоновым покрытием и трубы из PFA имеют ряд преимуществ:
- Высокая устойчивость к тепловому удару
- Бесшовные футеровки из ПТФЭ/ПФА
- Простая установка, так как не требуется прокладка
- Низкий коэффициент естественной проницаемости
- Возможность изготовления деталей сложной геометрии на заказ
Вакуумное сопротивление
- До DN200: 2 Торр при 200°C
- От DN250 до DN300: 2 Торр при 100°C
Сильфоны и компенсаторы из ПТФЭ
Компенсатор из ПТФЭ с фланцами из углеродистой стали (процесс Armylor®)
Описание продукта
Катушки для труб с фланцем из PTFE или PFA
Наши трубы представляют собой бесшовные футеровки с пастообразным прессованным мелкодисперсным порошком ПТФЭ и проходят полностью автоматические испытания.
В зависимости от номинального диаметра трубы общая длина составляет максимум 6 метров
Описание продукта
Колена с тефлоновым покрытием
Отводы с футеровкой из ПТФЭ изготавливаются с углами 90°, 60°, 45° или 30°.
Информация о продукте
Тройники с футеровкой из ПТФЭ или ПФА: Равнополочные тройники, переходные тройники, боковые тройники и тройники для приборов
Тройники с покрытием из ПТФЭ или ПФА могут быть равными тройниками, переходными тройниками, боковыми тройниками или инструментальными тройниками. Они являются частью фитингов с футеровкой из ПТФЭ или ПФА.
Информация о продукте
Крестовины с тефлоновым покрытием
Крестовины с футеровкой из ПТФЭ и переходные крестовины с футеровкой из ПТФЭ
Описание продукта
Концентрические и эксцентрические переходники с футеровкой из ПТФЭ – Переходные фланцы с футеровкой из ПТФЭ
Концентрические и эксцентрические переходники с футеровкой из ПТФЭ вместе с переходными фланцами из ПТФЭ
Описание продукта
- Контакты
- Скачать
ACE-France Pagny-sur-Moselle
Центры продаж, проектирования и обслуживания
Графит, ПТФЭ и технологическое оборудование для Франции, Европы, Ближнего Востока и Юго-Восточной Азии
1 улица Жюль Ферри
54530 – Паньи-сюр-Мозель
Т: +33 (0)3 83 81 60 81
info.
[email protected]
DIN ARMYLOR® 2 Трубы и фитинги с покрытием из ПТФЭ/ПФА
05.10.2022 – 5.14 MB
ANSI ARMYLOR® 2 Трубы и фитинги с покрытием из ПТФЭ/ПФА
100004 /2022 – 5,09 МБЦентр загрузки
Ptfelinedsystems – Труба с пластиковым покрытием
ТРУБОПРОВОДНЫЕ СИСТЕМЫ С ФУТЕРОВКОЙ ПТФЭ
МИФИЧЕСКОЕ РЕШЕНИЕ
На рынке много дезинформации
место относительно трубы с тефлоновой футеровкой. Как некоторые пластиковые выложены
производители труб действуют, вас заставляют поверить, что это
решение всех ваших требований к трубам с пластиковой футеровкой и будет
работать во всех условиях эксплуатации от легких до опасных. То есть
просто неправда.
Системы трубопроводов с тефлоновым покрытием подвержены нескольким
очень важные проблемы:
1. Труба с тефлоновым покрытием и фитинги с тефлоновым покрытием должны вентилироваться в соответствии со спецификацией ASTM для пластиковой футеровки трубы и футерованные фитинги, F-1545. (Нажмите на ссылку ниже, чтобы заказать свою копию F-1545.) PTFE является наиболее проницаемым фторопласт, которым мы строим, и поскольку он вентилируемый, все то, что пропитывает лайнер, выбрасывается в атмосферу. (Нажмите по ссылке ниже, чтобы узнать больше о вентиляционных отверстиях.)
2. ПТФЭ имеет наихудшие механические свойства.
из любого фторполимера. Соединения с футеровкой из ПТФЭ
система трубопроводов постоянно подвергается воздействию ползучести соединений и
холодный поток, как описано в ссылке на горячие новости ниже.
Тугой
стыки имеют решающее значение для целостности трубопровода с пластиковой футеровкой
система. Единственное, что может быть хуже, чем выпуск вашего продукта в
атмосфера сбрасывает его на персонал, землю или оборудование
через неплотный стык.
3. Дешевизна рекомендует. ПТФЭ является наименее
дорогая фторполимерная смола, используемая в трубах с пластиковой футеровкой и
фурнитура с пластиковым покрытием. Это 15-20% от стоимости других
фторполимерные смолы. Компромисс заключается в том, что вы отказываетесь от отличного
сопротивление проникновению и механические свойства для экономии денег.
Системы трубопроводов с пластиковым покрытием чаще всего используются для транспортировки химикатов.
которые опасны и опасны для здоровья. Вы хотите пойти на компромисс
Ваша безопасность и безопасность других благодаря использованию трубопровода с тефлоновым покрытием.
