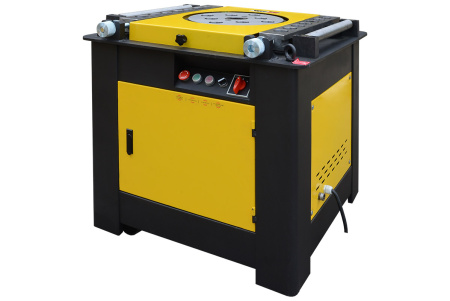

Станок для гибки арматуры ВПК Г-40 – цена, отзывы, характеристики с фото, инструкция, видео
Станок для гибки арматуры ВПК Г-40 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначен для гибки арматурной стали круглого, квадратного сечения и полосы. Уверенная работа с наиболее востребованными диаметрами арматуры в различных условиях и соотношение “цена-качество” сделали станок для гибки арматуры торговой марки VPK наиболее популярным в своем классе.
Принцип работы
Гибка арматуры на станке ВПК Г-40 происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.
Как отличить гибочный станок ВПК Г-40 от подделки?
- Все внутренние части станка ВПК Г-40 загрунтованы и обработаны антикоррозийным покрытием
- Установлена система защиты электродвигателя с тепловым реле (КМИ), что значительно снижает вероятность выхода из строя электродвигателя
- Рабочий диск и упорные рейки цельные (а не полые как у других), выполнены из заготовки, полученной методом ковки.
- Рабочие узлы защищены кожухом, который значительно продлевает ресурс концевиков, надежно защищая их от непредвиденного механического воздействия, при этом, для регулировки угла загиба на станке демонтаж защитного кожуха не требуется
- При отгрузке полностью подготовлен к работе и заправлен маслом
Особенности
- на станке установлена защита электродвигателя и аварийные «СТОПы»
- редуктор находится в герметичной масляной «ванне»
- ручное и педальное управление, что обеспечивает удобство работы для оператора, может работать 1 человек
- все элементы станка хорошо закреплены и защищены
- электродвигатель 4 кВт снабжен предохранителями, обеспечивает безопасность при эксплуатации
| Характеристика | Значение |
|---|---|
| Напряжение сети, В | 380 |
| Мощность, кВт | 4 |
| Скорость вращения рабочего диска, об/мин | 5-15 |
| Гибка арматуры класса А-I (А240) диаметром, мм | 40 |
| Гибка арматуры класса А-III (А400) диаметром, мм | 32 |
| Гибка арматуры класса А-500С диаметром, мм | 28 |
| Габариты в упаковке, мм | 950х800х900 |
| Вес ВПК Г-40 в упаковке, кг | 326 |
| Масло, л | 8 |
| Класс арматуры ГОСТ5781-82 и 10884-94 | ||||||||
|---|---|---|---|---|---|---|---|---|
| А-I (А240) | А-III (А400) | А-500С | ||||||
кол-во прутков при единовременной гибке, шт. | ||||||||
| 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
| максимально допустимый ø арматуры, мм | ||||||||
| 40 | 18 | 12 | 32 | 16 | 28 | 16 | 12 | |
Таблица рекомендуемых масел
| Марка | Температура воздуха ниже -10 С | Температура воздуха от +10-20 С | Температура воздуха выше +20 С |
|---|---|---|---|
| ROL OIL | EP 320 | EP 460 | EP 680 |
| MOBIL | MOBIL GEAR 632 | MOBIL GEAR 634 | MOBIL GEAR 636 |
| ESSO | SPARTAN EP 320 | SPARTAN EP 460 | SPARTAN EP 680 |
| SHELL | OMALA 320 | OMALA 460 | OMALA 680 |
| AGIB | BLAS1A 320 | BLAS1A 460 | BLAS1A 680 |
| ОТЕЧЕСТВЕННОЕ | ИТД 150 | ИТД 220 | ИТД 320 |
Комплектация
- ножная педаль
- набор гибочных приспособлений
- упор
- инструкция
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос
Станок для гибки арматуры Г-40
Станок для гибки арматуры Г-40 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначен для гибки арматурной стали круглого, квадратного сечения и полосы. Уверенная работа с наиболее востребованными диаметрами арматуры в различных условиях и соотношение “цена -качество” сделали станок для гибки арматуры торговой марки VPK наиболее популярным в своем классе.
ПРИНЦИП РАБОТЫ
Гибка арматуры на станке Г-40 происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.
ОСОБЕННОСТИ
- на станке установлена защита электродвигателя и аварийные «СТОПы»
- редукторная система станка состоит из червячной шестерни и вала, которые находится в герметичной масляной «ванне»
- ручное и педальное управление, что обеспечивает удобство работы для оператора, может работать 1-н человек до 8 гибов в минуту как одного, так и нескольких прутков
- все элементы станка хорошо закреплены и защищены
- электродвигатель 3 кВт снабжен предохранителями, обеспечивает безопасность при эксплуатаци
- замена масла один раз в год
В результате проведенной модернизации в 2014 году увеличилась толщина рабочего стола, усилены точки крепления высоконагруженных элементов станка.
ПОДРОБНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Мощность, 380В, 50Гц, кВт | Скорость вращения рабочего диска, об/мин | Класс арматуры ГОСТ 5781-82 и 10884-94 | Габариты,мм ДхВХШ | Вес, кг | Масло, л | |||||||||||
| А-I (А240) | А-III (А400) | А-500С | Ат500 | ||||||||||||||
| кол-во прутков при единовременной гибке, шт. | |||||||||||||||||
| 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | ||||||
| максимально допустимый øарматуры,мм | |||||||||||||||||
| Г-40 | 3 | 8 | 40 | 22 | 14 | 32 | 20 | 12 | 28 | 18 | 18 | 32 | 20 | 12 | 950х850х950 | 310 |
10 |
