Резьба
BSPP — размеры и характеристики ПАРАЛЛЕЛЬНОЙ резьбы Британского стандарта
| Диаметры | Допуски на делительный диаметрa | Допуск на внутренний диаметр | Допуск на большой диаметр | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Внутренняя резьба th3 | Наружная резьба th3 | Внутренняя резьба th2 | Наружная резьба th | ||||||||||||
| Обозначение резьбы | Количество витков в 25,4 мм | Шаг P | Высота резьбы h | мажор d = D | шаг d2 = D2 | минор d1 = D1 | Нижнее отклонение | Верхнее отклонение | Нижнее отклонение Класс A | Нижнее отклонение Класс B | Верхнее отклонение | Нижнее отклонение | Верхнее отклонение | Нижнее отклонение | Верхнее отклонение |
| 1/16″ BSPP | 28 | 0,907 | 0,581 | 7,723 | 7,142 | 6,561 | 0 | 0,107 | -0,107 | -0,214 | 0 | 0 | 0,282 | -0,214 | 0 |
| 1/8″ BSPP | 28 | 0,907 | 0,581 | 9,728 | 9. 147 | 8,566 | 0 | 0,107 | -0,107 | -0,214 | 0 | 0 | 0,282 | -0,214 | 0 |
| 1/4″ BSPP | 19 | 1,337 | 0,856 | 13.157 | 12.301 | 11.445 | 0 | 0,125 | -0,125 | -0,25 | 0 | 0 | 0,445 | -0,25 | 0 |
| 3/8″ BSPP | 19 | 1,337 | 0,856 | 16,662 | 15.806 | 14,95 | 0 | 0,125 | -0,125 | -0,25 | 0 | 0 | 0,445 | -0,25 | 0 |
| 1/2″ BSPP | 14 | 1,814 | 1,162 | 20,955 | 19.793 | 18.631 | 0 | 0,142 | -0,142 | -0,284 | 0 | 0 | 0,541 | -0,284 | 0 |
| 5/8″ BSPP | 14 | 1,814 | 1,162 | 22. 911 | 21.749 | 20,587 | 0 | 0,142 | -0,142 | -0,284 | 0 | 0 | 0,541 | -0,284 | 0 |
| 3/4″ BSPP | 14 | 1,814 | 1,162 | 26.441 | 25.279 | 24.117 | 0 | 0,142 | -0,142 | -0,284 | 0 | 0 | 0,541 | -0,284 | 0 |
| 7/8″ BSPP | 14 | 1,814 | 1,162 | 30.201 | 29.039 | 27.877 | 0 | 0,142 | -0,142 | -0,284 | 0 | 0 | 0,541 | -0,284 | 0 |
| 1″ БШПП | 11 | 2,309 | 1,479 | 33.249 | 31,77 | 30.291 | 0 | 0,18 | -0,18 | -0,36 | 0 | 0 | 0,64 | -0,36 | 0 |
| 1 1/8″ BSPP | 11 | 2,309 | 1,479 | 37. 897 | 36.418 | 34,939 | 0 | 0,18 | -0,18 | -0,36 | 0 | 0 | 0,64 | -0,36 | 0 |
| 1 1/4″ BSPP | 11 | 2,309 | 1,479 | 41,91 | 40.431 | 38,952 | 0 | 0,18 | -0,18 | -0,36 | 0 | 0 | 0,64 | -0,36 | 0 |
| 1 1/2″ BSPP | 11 | 2,309 | 1,479 | 47.803 | 46.324 | 44.845 | 0 | 0,18 | -0,18 | -0,36 | 0 | 0 | 0,64 | -0,36 | 0 |
| 1 3/4″ BSPP | 11 | 2,309 | 1,479 | 53.746 | 52,267 | 50,788 | 0 | 0,18 | -0,18 | -0,36 | 0 | 0 | 0,64 | -0,36 | 0 |
| 2″ BSPP | 11 | 2,309 | 1,479 | 59. 614 | 58.135 | 56,656 | 0 | 0,18 | -0,18 | -0,36 | 0 | 0 | 0,64 | -0,36 | 0 |
| 2 1/4″ BSPP | 11 | 2,309 | 1,479 | 65,71 | 64.231 | 62.752 | 0 | 0,217 | -0,217 | -0,434 | 0 | 0 | 0,64 | -0,434 | 0 |
| 2 1/2 дюйма BSPP | 11 | 2,309 | 1,479 | 75,184 | 73.705 | 72,226 | 0 | 0,217 | -0,217 | -0,434 | 0 | 0 | 0,64 | -0,434 | 0 |
| 2 3/4″ BSPP | 11 | 2,309 | 1,479 | 81,534 | 80.055 | 78,576 | 0 | 0,217 | -0,217 | -0,434 | 0 | 0 | 0,64 | -0,434 | 0 |
| 3″ BSPP | 11 | 2,309 | 1,479 | 87. 884 | 86.405 | 84,926 | 0 | 0,217 | -0,217 | -0,434 | 0 | 0 | 0,64 | -0,434 | 0 |
| 3 1/2 дюйма BSPP | 11 | 2,309 | 1,479 | 100,33 | 98.851 | 97,372 | 0 | 0,217 | -0,217 | -0,434 | 0 | 0 | 0,64 | -0,434 | 0 |
| 4 дюйма BSPP | 11 | 2,309 | 1,479 | 113.03 | 111.551 | 110.072 | 0 | 0,217 | -0,217 | -0,434 | 0 | 0 | 0,64 | -0,434 | 0 |
| 4 1/2 дюйма BSPP | 11 | 2,309 | 1,479 | 125,73 | 124,251 | 122,772 | 0 | 0,217 | -0,217 | -0,434 | 0 | 0 | 0,64 | -0,434 | 0 |
| 5″ BSPP | 11 | 2,309 | 1,479 | 138,43 | 136,951 | 135,472 | 0 | 0,217 | -0,217 | -0,434 | 0 | 0 | 0,64 | -0,434 | 0 |
| 5 1/2″ BSPP | 11 | 2,309 | 1,479 | 151,13 | 149,651 | 148,172 | 0 | 0,217 | -0,217 | -0,434 | 0 | 0 | 0,64 | -0,434 | 0 |
| 6″ BSPP | 11 | 2,309 | 1,479 | 163,83 | 162,351 | 160,872 | 0 | 0,217 | -0,217 | -0,434 | 0 | 0 | 0,64 | -0,434 | 0 |
Стандарты резьбы | Tameson.
comРис. 1: Резьба клапана
Резьба стандартизирована для обеспечения совместимости и простоты обслуживания. Определение типа резьбы для существующих и новых применений необходимо для обеспечения правильного соединения. К сожалению, во всем мире существует большое разнообразие стандартов резьбы, и цель этой статьи — рассказать об основных типах и о том, чем они отличаются.
Содержание
- Как определить неизвестный тип резьбы?
- Общие стандарты резьбы
- Другие стандарты резьбы
- Совместимость с резьбой
метчики
резьбовые плашки
воротки и плашки
наборы метчиков и матриц
Как определить неизвестный тип потока?
Есть несколько параметров, которые следует учитывать для идентификации неизвестного потока:
- Пол: Мужской или женский
- Конус: Параллельный или конусный
- Диаметр резьбы
- Шаг резьбы
Прочтите нашу статью об определении неизвестных типов резьбы для подробного анализа каждого из этих параметров резьбы.
Следующим шагом будет использование этой информации и рассмотрение общих типов потоков и их описаний, приведенных ниже, чтобы найти правильный тип потока.
Общие стандарты резьбы

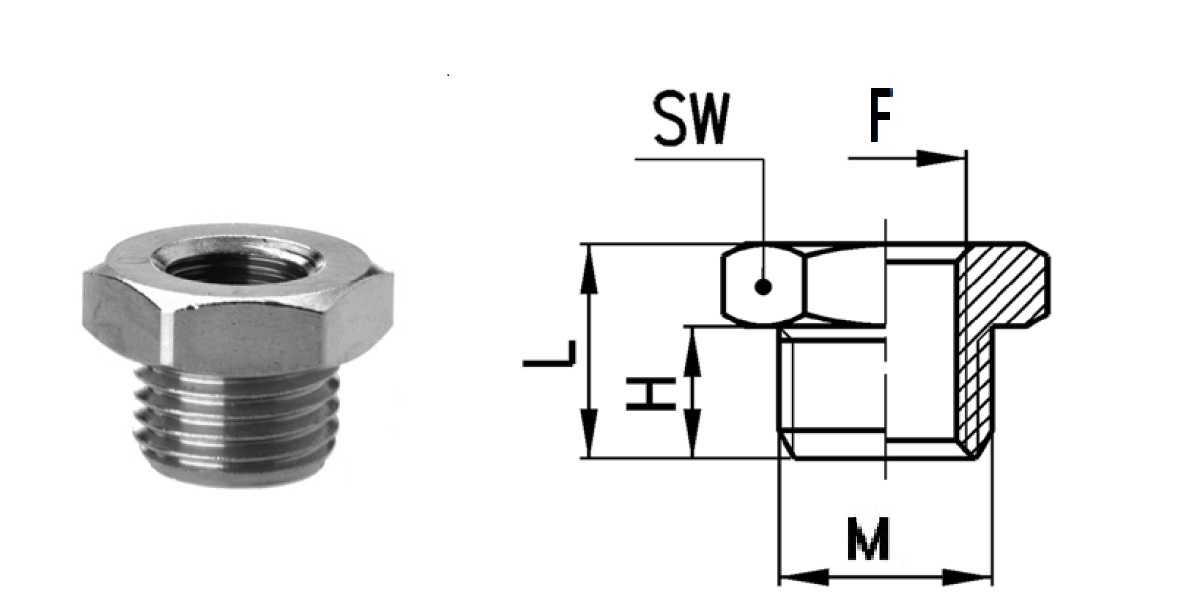

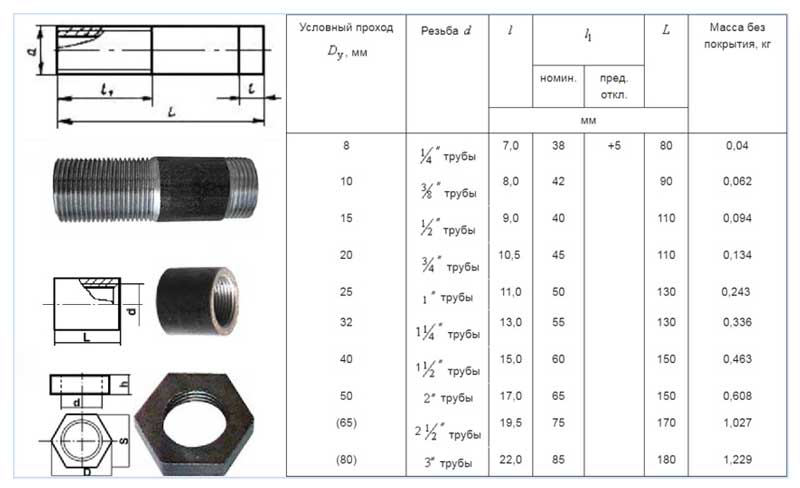

BSP – британский стандарт для труб
BSP или резьба Витворта – это семейство стандартов резьбы, используемых во всем мире, за исключением США. Эта форма резьбы имеет V-образную резьбу 55° со скругленными основаниями и гребнями, как показано на рис. 2. Для резьбы, соответствующей BSP, основной диаметр трубной резьбы немного меньше, чем фактический внешний диаметр трубы, и меньший диаметр будет очень близок к внутреннему диаметру внутренней резьбы, но меньше его. Существует два типа резьбы BSP: BSPP и BSPT 9.0879
Рис. 2. Профиль наружной цилиндрической резьбы BSPP (слева) и профиль конической наружной резьбы BSPT (справа) bsp-thread.png
NP — национальная (американская) трубная резьба V-образная резьба 60° со сглаженными пиками и впадинами (рис. 3) широко используется в США и Канаде.
Существует два типа резьбы NP: NPS и NPT.Рис. 3: Сопряжение профиля резьбы NPT. Верхняя трубная резьба внутренняя, нижняя наружная.
Унифицированные стандарты резьбы
В США и Канаде Унифицированный стандарт резьбы (UTS) описывает стандартную форму и серию резьбы, а также допуски, допуски и обозначения, применяемые к резьбе. Болты, гайки и другие резьбовые соединения стандартизированы в соответствии с этим стандартом.
Рис. 4: Пример мелкой (слева) и крупной (справа) резьбы UTS
Другие стандарты резьбы
Коническая трубная резьба JIS (PT)
Тип резьбы JIS идентичен и взаимозаменяем с резьбой BSPT. Но наружная резьба PT не имеет 30-градусного раструба, поэтому она не будет сопрягаться с вертлюгом с внутренней резьбой BSPP с коническим седлом. Кроме того, обязательно используйте резьбовой герметик с резьбой PT для герметичного уплотнения.
Тип резьбы SAE
SAE (Общество автомобильных инженеров) имеет набор прямых резьб с уплотнительным кольцом Buna-N твердостью 90, которое способствует герметизации.
В то время как многие типы резьбы требуют, чтобы внутренняя и наружная резьбы прижимались друг к другу для образования уплотнения, уплотнительное кольцо в типе резьбы SAE предотвращает это, а также обеспечивает герметичное уплотнение.
Совместимость резьбы
Совместимость резьбы важна для предотвращения неэффективных соединений и потенциальной опасности. Хотя некоторые резьбы BSP и NPT могут достаточно хорошо затягиваться и зацепляться, различия в шаге и угле резьбы между ними могут вызвать спиральную утечку. В размерах 1/16, 1/8, ¼ и 3/8 разница в шаге приводит к смещению резьбы. Это смещение может привести к частичному закреплению резьбы. Однако при размерах 1/2 и 3/4 NPT и BSP имеют одинаковый шаг, что позволит им хорошо входить в зацепление. С этим соединением все еще будут проблемы, потому что существуют различия в формах резьбы и углах резьбы. Если для резьбовых соединений используется соответствующий резьбовой герметик, эти резьбы можно эффективно использовать вместе.
