RA 15: фитинг-переходник, трубная цилиндрическая резьба

  • Области применения: пневматические или гидравлические системы
  • Рабочее давление: до 60 бар
  • Рабочая температура: -50…+150 °C
  • Материал корпуса: никелированная латунь

Общие обозначения диаметров резьбы

  • d – наружный диаметр наружной резьбы
  • d1 – внутренний диаметр наружной резьбы
  • d2 – средний диаметр наружной резьбы
  • D – наружный диаметр внутренней резьбы
  • D1 – внутренний диаметр внутренней резьбы
  • D2 – средний диаметр внутренний резьбы

Резьба метрическая (M)

Нормативные документы ГОСТ 24705-2004, ISO 724

Резьба метрическая

Обозначение резьбы Шаг P, мм Диаметр резьбы
d = D, мм d2 = D2, мм d1 = D1, мм d3, мм
M5x0,8 0,8 5 4,480 4,134 4,019
M6x1 1 6 5,350 4,917 4,773
M7x1 1 7 6,350 5,917 5,773
M12x1,25 1,25 12 11,188 10,647
10,466
M12x1,5 1,5 12 11,026 10,376 10,160

Резьба трубная цилиндрическая (G)

Нормативные документы ГОСТ 6357-81, ISO 228/1

Резьба трубная цилиндрическая

Обозначение резьбы Шаг P, мм Витков на дюйм, шт. Диаметр резьбы
d = D, мм d2 = D2, мм d1 = D1, мм
G 1/8″ 0,907 28 9,728 9,147
8,566
G 1/4″ 1,337 19 13,157 12,301 11,445
G 3/8″ 1,337 19 16,662 15,806 14,950
G 1/2″ 1,814 14 20,955 19,793 18,631
G 3/4″ 1,814 14 26,441 25,279 24,117
G 1″ 2,309 11 33,249 31,770 30,291

Резьба трубная коническая (R)

Нормативные документы ГОСТ 6211-81, ISO 7/1. R – наружная коническая резьба, Rc – внутренняя коническая резьба, Rp – внутренняя цилиндрическая резьба

Резьба трубная коническая

Обозначение резьбы Шаг P, мм Витков на дюйм, шт. Диаметр резьбы в основной плоскости Длина резьбы
d = D, мм d2 = D2, мм d1 = D1, мм i2, мм i1, мм
R 1/8″ 0,907 28 9,728 9,147 8,566 6,5 4,0
R 1/4″ 1,337 19 13,157 12,301 11,445 9,7 6,0
R 3/8″ 1,337 19 16,662 15,806 14,950 10,1 6,4
R 1/2″ 1,814 14 20,955 19,793 18,631 13,2
8,2
R 3/4″ 1,814 14 26,441 25,279 24,117 14,5 9,5
R 1″ 2,309 11 33,249 31,770 30,291 16,8 10,4

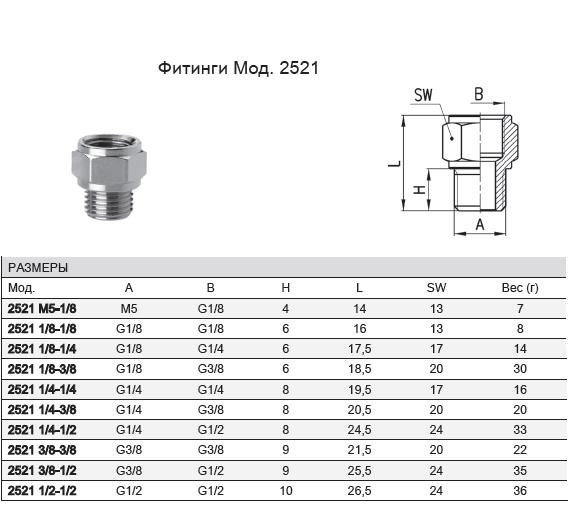

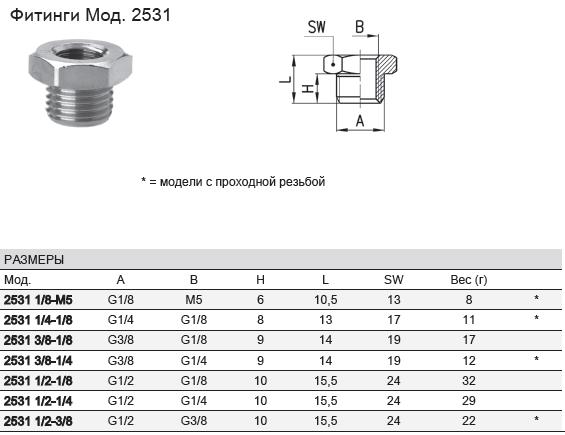

Фитинг-переходник, трубная цилиндрическая резьба

Габаритные размеры фитинга-переходника,
с трубной цилиндрической резьбой серии RA, мм

Код RA D1 D2 L1 L2 CH Вес, г
RA 15 M5 18 M5×0,8 G1/8 6 10,5 14 8
RA 15 18 14 G1/8 G1/4 8 13 17 10
RA 15 18 38 G1/8 G3/8 9 14 19 19
RA 15 18 12 G1/8 G1/2 10 15,5 24 38
RA 15 14 38 G1/4 G3/8
9		 14 19 13
RA 15 14 12 G1/4 G1/2 10 15,5 24 32
RA 15 38 12 G3/8 G1/2 10 15,5 24 22

Гайка с трубной резьбой DIN 431: технические характеристики

Гайка с трубной резьбой DIN 431

Аналоги ГОСТ: ГОСТ 15522-70.

DIN 431:

Параметры гайки

Номинальный диаметр резьбы d

G 1/8

G 1/4

G 3/8

G 1/2

G 5/8

G 3/4

G 7/8

G 1

G 1 1/8

G 1 1/4

G 1 1/2

G 1 3/4

G 2

G 2 1/4

G 2 1/2

G 3

G 4

G 5

G 6

Диаметр dw, не менее

16,5

19,1

24,8

31,3

31,3

32,3

38

42,8

46,5

51,1

55,9

64,7

69,4

78,7

88,2

97,7

125,9

154

176,1

Диаметр , da
(для типа В),
не более

10,5

14,2

18

22,6

24,7

28,6

32,6

35,9

40,9

45,3

51,6

58

64,4

71

81,2

94,9

122

150

177

Высота гайки, m, не менее

6

6

7

8

8

9

9

10

10

11

12

13

13

16

16

19

22

22

25

Размер под ключ, s

18

21

27

34

34

36

41

46

50

55

60

70

75

85

95

105

135

165

190

Диаметр описанной окружности, e

19,9

22,78

29,56

37,29

37,29

39,55

45,2

50,9

55,37

60,79

66,44

76,93

82,6

93,56

104,86

116

149,7

183

209,5

Все параметры в таблице указаны в мм.

Внешняя британская трубная резьба (форма Уитворта) Табл. BS EN ISO 228

Внешняя британская трубная резьба (форма Уитворта) Табл. BS EN ISO 228

ISO Метрические технические данные по оборудованию
Крепеж и конструкция болта/винта, формула и расчеты

Внешняя трубная резьба шт. ISO 228-1, Трубная резьба, где герметичные соединения не выполняются резьбой. Эти трубные резьбы также известны как трубные резьбы Уитворта.

Где:

D = Большой диаметр внутренней резьбы
D 1 = Малый диаметр внутренней резьбы
D 2 = Делительный диаметр внутренней резьбы
d = Большой диаметр внешней резьбы
d 1 9 0020 = Малый диаметр .наружная резьба
d 2 = Делительный диаметр наружной резьбы
T D1 = Допуск на внутренний диаметр малого диаметра
T D2 = Допуск на делительный диаметр внутренней резьбы
T d = Допуск на внутренний диаметр главный диаметр наружной резьбы
T D2 = Допуск на средний диаметр наружной резьбы
P = Шаг
H = Высота основного треугольника резьбы
h = Высота профиля резьбы со скругленными вершинами и впадинами

ISO Трубная резьба
Обозначение
Размер x шаг

Число шагов на дюйм

Таблица проектирования наружной трубной резьбы ISO

Класс

Большой диаметр

Диаметр шага

Малый диаметр

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

G 1/16

G7,723 x 0,907

28

А

7,723

7,509

7.142

7.035

6.561

–

G 1/16

G7,723 x 0,907

28

Б

7,723

7,509

7.142

6,928

6.561

–

G 1/8

G9,728 x 0,907

28

А

9. 728

9.514

9.147

9.040

8.566

–

G 1/8

G9,728 x 0,907

28

Б

9.728

9.514

9.147

8.933

8.566

–

G 1/4

G13.157 x 1,337

19

А

13.157

12.907

12.301

12.176

11.445

–

G 1/4

G13.157 x 1,337

19

Б

13. 157

12.907

12.301

12.051

11.445

–

G 3/8

G16.662 x 1.337

19

А

16.662

16.412

15.806

15.681

14.950

–

G 3/8

G16.662 x 1.337

19

Б

16.662

16.412

15.806

15.556

14.950

–

G 1/2

G20,955 x 1,814

14

А

20,955

20. 671

19.793

19.651

18.631

–

G 1/2

G20,955 x 1,814

14

Б

20.955

20.671

19.793

19.509

18.631

–

G 5/8

G22.911 x 1,814

14

А

22.911

22.627

21.749

21.607

20.587

–

G 5/8

G22.911 x 1,814

14

Б

22. 911

22.627

21.749

21.465

20.587

–

G 3/4

G26.441 x 1,814

14

А

26.441

26.157

25.279

25.137

24.117

–

G 3/4

G26.441 x 1,814

14

Б

26.441

26.157

25.279

24,995

24.117

–

G 7/8

G30.201 x 1,814

14

А

30. 201

29.917

29.039

28.897

27.877

–

G 7/8

G30.201 x 1.814

14

Б

30.201

29.917

29.039

28.755

27.877

–

Г 1

G33.249 x 2.309

11

А

33.249

32.889

31.770

31.590

30.291

–

Г 1

G33.249 x 2.309

11

Б

33. 249

32.889

31.770

31.410

30.291

–

G 1 1/8

G37.897 x 2.309

11

А

37.897

37.537

36.418

36.238

34,939

–

G 1 1/8

G37.897 x 2.309

11

Б

37.897

37.537

36.418

36.058

34,939

–

G 1 1/4

G41,91 x 2,309

11

А

41. 910

41.550

40.431

40.251

38,952

–

G 1 1/4

G41,91 x 2,309

11

Б

41.910

41.550

40.431

40.071

38,952

–

Г 1 1/2

G47.803 x 2.309

11

А

47.803

47.443

46.324

46.144

44.845

–

G 1 1/2

G47. 803 x 2.309

11

Б

47.803

47.443

46.324

45,964

44.845

–

G 1 3/4

G53.746 x 2.309

11

А

53.746

53.386

52.267

52.087

50.788

–

G 1 3/4

G53.746 x 2.309

11

Б

53.746

53.386

52.267

51.907

50.788

–

Г 2

G59. 614 x 2.309

11

А

59.614

59.254

58.135

57,955

56.656

–

Г 2

G59.614 x 2.309

11

Б

59.614

59.254

58.135

57.775

56.656

–

G 2 1/4

G65,71 x 2,309

11

А

65.710

65.276

64.231

64.014

62.752

–

G 2 1/4

G65,71 x 2,309

11

Б

65. 710

65.276

64.231

63.797

62.752

–

G 2 1/2

G75.184 x 2.309

11

А

75.184

74.750

73.705

73.488

72.226

–

G 2 1/2

G75.184 x 2.309

11

Б

75.184

74.750

73.705

73.271

72.226

–

G 2 3/4

G81.534 x 2. 309

11

А

81.534

81.100

80.055

79.838

78.576

–

G 2 3/4

G81.534 x 2.309

11

Б

81.534

81.100

80.055

79.621

78.576

–

Г 3

G87.884 x 2.309

11

А

87.884

87.450

86.405

86.188

84,926

–

Г 3

G87. 884 x 2.309

11

Б

87.884

87.450

86.405

85,971

84,926

–

G 3 1/2

G100,33 x 2,309

11

А

100.330

99.896

98.851

98.634

97.372

–

G 3 1/2

G100,33 x 2,309

11

Б

100.330

99.896

98.851

98.417

97.372

–

Г 4

G113. 03 x 2.309

11

А

113.030

112.596

111.551

111.334

110.072

–

Г 4

G113.03 x 2,309

11

Б

113.030

112.596

111.551

111.117

110.072

–

G 4 1/2

G125,73 x 2,309

11

А

125.730

125.296

124.251

124.034

122.772

–

G 4 1/2

G125,73 x 2,309

11

Б

125. 730

125.296

124.251

123.817

122.772

–

Г 5

G138,43 x 2,309

11

А

138.430

137,996

136,951

136.734

135.472

–

Г 5

G138,43 x 2,309

11

Б

138.430

137,996

136,951

136.517

135.472

–

G 5 1/2

G151. 13 x 2,309

11

А

151.130

150.696

149.651

149.434

148.172

–

G 5 1/2

G151.13 x 2,309

11

Б

151.130

150.696

149.651

149.217

148.172

–

Г 6

G163,83 x 2,309

11

А

163.830

163.396

162.351

162.134

160.872

–

Г 6

G163,83 x 2,309

11

Б

163. 830

163.396

162.351

161,917

160.872

–

Родственный:

  • Руководство по проектированию аппаратного обеспечения дюймовых блоков ANSI

  • Длина зацепления резьбы пер. ИСО 965-1 Калькулятор, формула и таблица Длина зацепления сопрягаемой резьбы выбирается для использования полной прочности на растяжение болта до срезания и резьбы гайки.

  • Whitworth British Standard Pipe (BSP) Резьбовые сверла Таблица размеров DIN ISO 228

  • Внутренняя трубная резьба по британскому стандарту ISO (форма Уитворта) Табл. БС ЕН ИСО 228

  • Прямая трубная резьба Таблица размеров ANSI

  • Таблица

    размера NPT резьбы трубы конусности национального стандарта

  • Таблица размеров метчика и сверла для трубной резьбы

    ANSI NPT

Резьба BSPP — Британский стандарт ТРУБНАЯ ПАРАЛЛЕЛЬНАЯ резьба Размеры и характеристики

Диаметры Допуски на делительный диаметрa Допуск на внутренний диаметр Допуск на большой диаметр
Внутренняя резьба th3 Наружная резьба th3 Внутренняя резьба th2 Наружная резьба th
Обозначение резьбы Количество резьб в 25,4 мм Шаг P Высота резьбы h майор d = D шаг d2 = D2 минор d1 = D1 Нижнее отклонение Верхнее отклонение Нижнее отклонение Класс A Нижнее отклонение Класс B Верхнее отклонение Нижнее отклонение Верхнее отклонение Нижнее отклонение Верхнее отклонение
1/16″ BSPP 28 0,907 0,581 7,723 7. 142 6,561 0 0,107 -0,107 -0,214 0 0 0,282 -0,214 0
1/8″ BSPP 28 0,907 0,581 9,728 9.147 8,566 0 0,107 -0,107 -0,214 0 0 0,282 -0,214 0
1/4″ BSPP 19 1,337 0,856 13.157 12.301 11.445 0 0,125 -0,125 -0,25 0 0 0,445 -0,25 0
3/8″ BSPP 19 1,337 0,856 16.662 15.806 14,95 0 0,125 -0,125 -0,25 0 0 0,445 -0,25 0
1/2″ BSPP 14 1,814 1,162 20,955 19. 793 18.631 0 0,142 -0,142 -0,284 0 0 0,541 -0,284 0
5/8″ BSPP 14 1,814 1,162 22.911 21.749 20.587 0 0,142 -0,142 -0,284 0 0 0,541 -0,284 0
3/4″ BSPP 14 1,814 1,162 26.441 25.279 24.117 0 0,142 -0,142 -0,284 0 0 0,541 -0,284 0
7/8″ BSPP 14 1,814 1,162 30.201 29.039 27.877 0 0,142 -0,142 -0,284 0 0 0,541 -0,284 0
1″ BSPP 11 2,309 1,479 33. 249 31,77 30.291 0 0,18 -0,18 -0,36 0 0 0,64 -0,36 0
1 1/8″ BSPP 11 2,309 1,479 37.897 36.418 34,939 0 0,18 -0,18 -0,36 0 0 0,64 -0,36 0
1 1/4″ BSPP 11 2,309 1,479 41,91 40.431 38,952 0 0,18 -0,18 -0,36 0 0 0,64 -0,36 0
1 1/2″ BSPP 11 2,309 1,479 47.803 46.324 44.845 0 0,18 -0,18 -0,36 0 0 0,64 -0,36 0
1 3/4″ BSPP 11 2,309 1,479 53. 746 52.267 50,788 0 0,18 -0,18 -0,36 0 0 0,64 -0,36 0
2″ BSPP 11 2,309 1,479 59.614 58.135 56.656 0 0,18 -0,18 -0,36 0 0 0,64 -0,36 0
2 1/4″ BSPP 11 2,309 1,479 65,71 64.231 62.752 0 0,217 -0,217 -0,434 0 0 0,64 -0,434 0
2 1/2 дюйма BSPP 11 2,309 1,479 75.184 73.705 72.226 0 0,217 -0,217 -0,434 0 0 0,64 -0,434 0
2 3/4″ BSPP 11 2,309 1,479 81. 534 80.055 78.576 0 0,217 -0,217 -0,434 0 0 0,64 -0,434 0
3 дюйма BSPP 11 2,309 1,479 87.884 86.405 84,926 0 0,217 -0,217 -0,434 0 0 0,64 -0,434 0
3 1/2 дюйма BSPP 11 2.309 1,479 100,33 98.851 97.372 0 0,217 -0,217 -0,434 0 0 0,64 -0,434 0
4 дюйма BSPP 11 2,309 1.479 113.03 111.551 110.072 0 0,217 -0,217 -0,434 0 0 0,64 -0,434 0
4 1/2″ BSPP 11 2,309 1,479 125,73 124.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
