G14 резьба: Таблица размеров дюймовых и метрических резьб
alexxlab | 26.02.2018 | 0 | Разное
таблицы, размеры, шаг, обозначение, ГОСТ
Резьбовые соединения получили весьма широкое распространение. Дюймовая резьба чаще всего используется при изготовлении труб, которые могут соединяться с различными фитингами. Рассматриваемая резьба может наносится на трубы из металла или пластика. Размер в дюймах указывается согласно ГОСТ, в интернете можно встретить различные таблицы, на которые можно ориентироваться при работе.
Дюймовая резьбаОсновные характеристики дюймовой резьбы
Размеры резьбы в дюймах и многая другая информация указывается в нормативной документации, которая связана с ГОСТ 6111-52. Как и любая другая резьба, рассматриваемая характеризуется двумя основными параметрами: диаметр наружных витков и их шаг расположения. К их особенностям можно отнести нижеприведенные моменты:
- Шаг дюймовой резьбы определяет то, на каком расстоянии витки находятся относительно друг друга. Стоит учитывать, что подобный метрический размер определяет то, насколько прочным будет соединение. Некоторые параметры дюймовой резьбы должны оставаться неизменными по всей длине трубы. К примеру, шаг должен оставаться неизменным, так как в противном случае могут возникнуть затруднения с использованием трубы или фитинга.
- Наружный диаметр измеряется между верхними точками создаваемых гребней. Размеры трубной резьбы в этом случае определить достаточно просто, так как можно использовать обычный измерительный прибор.
- Внутренний диаметр определить намного проще. Этот показатель характеризуется расстоянием от одной самой нижней точки до другой, расположенной на противоположней стороне трубы.
Измеряя размеры резьб, можно провести вычисление высоты профиля. Для определения этого показателя достаточно от большего показателя вычесть меньший.
Таблица размеров применяется для соотношения метрического варианта исполнения с дюймовым. Она применяется для подбора трубы и фитингов. В этой таблице указываются диаметры резьбы и другие важные показатели.
Основные параметры дюймовой резьбы

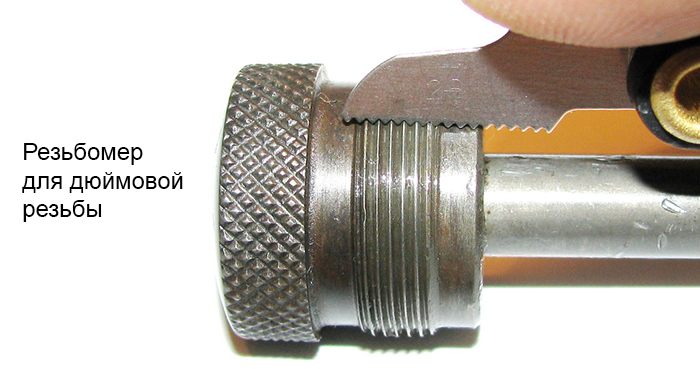

Резьбомер дюймовый позволяет определить основные показатели. Данный инструмент работает по принципу шаблона, когда маркированный резьбомер накручивается. При плавном ходе резьбомера можно с высокой точностью определить типоразмер резьбы.
Виды дюймовых резьб
Резьба для труб создается при применении специального инструмента. Рассматривая виды дюймовых резьб отметим две основные разновидности:
- Дюймовая цилиндрическая резьба UNF получила весьма широкое распространение, так как нарезается на цилиндрической поверхности и обладает весьма высокой прочностью. Американская резьба применяется при создании самых различных конструкций, к примеру, узлов для автомобилей. Американский стандарт UNS в Европе встречается крайне редко.
- Резьба коническая дюймовая также обладает высокой прочностью и подходит для решения самых различных задач. Встречается она намного реже, но все же применяется многими производителями.
Вариант исполнения Брикса и другие разновидности могут также классифицироваться по следующим признакам:
- класс точности;
- направление нарезки;
- область применения.
Коническая резьба встречаются намного реже, но все же применяется при производстве различных деталей. Кроме этого, резьба UNC и резьба Витворта включаются практически во всех справочники.

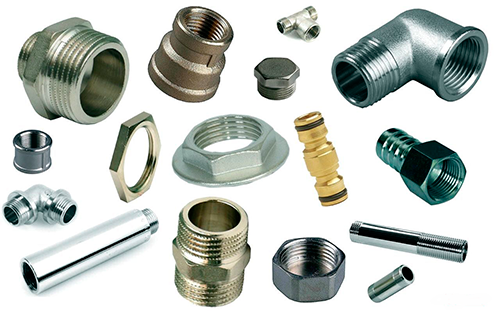

Трубная дюймовая резьба
Особенностью трубной резьбы можно назвать то, что в документации всегда указывается только внутренний диаметр трубы. При этом не учитывается толщина стенок. Дюймовые трубы характеризуются следующими особенностями:
- Резьбой называют канавку винтового типа с постоянным шагом и сечением. Она может наносится на трубы, изготавливаемые из различных материалов.
- У трубных вариантов основные параметры указываются в дюймах. Следует учитывать, что один дюйм составляет 25,4 мм.
- Внутренний диаметр дюймовoй трубы может указываться в специальных таблицах. Этот параметр используется для того, чтобы рассчитать высоту витка. Они обладают более острыми гребнями-впадинами.
- Нитки создаваемых канавок слегка закручиваются. За счет этого резьба трубная цилиндрическая обладает более высокой прочностью.
- Как ранее было отмечено, профиль витков может отличаться: цилиндрический и конический.
Распространение водопроводных труб с рассматриваемом типом резьбы можно связать с простотой выполнения монтажных работ. Наибольшее распространение получили следующие типы труб:
- С 14 нитками на один дюйм. В данном случае шаг составляет 1,814 мм.
- С 11 нитками на один дюйм. Подобный вариант исполнения имеет шаг 2,309 мм.
Метрические и трубные варианты исполнения изготавливаются при применении схожих технологий. Стоит учитывать, что проводить нарезку витков можно ручным или механическим способом. Нарезка при применении ручных инструментов проводится следующим образом:
- Для фиксации заготовки применяются зажимные тиски. Для применения инструментов могут применять специальные держатели
- Плашка предназначена для создания наружной поверхности, метчик внутренней.
- Перед выполнением работы следует проводить смазывание инструменты и обрабатываемой заготовки специальным веществом, которое упрощает применение инструмента. Нарезание проводится путем вращения инструмента.
- Для повышения качества получаемых витков процедура повторяется несколько раз.
Таблица дюймовой резьбы
Для автоматизации процесса может применяться токарный станок. Работа проводится по следующему алгоритму:
- Для образования витков на поверхности применяется специальный резец.
- Обрабатываемая труба фиксируется в зажимном патроне.
- В большинстве случаев на конце трубы создается фаска обычных проходным резцом, после чего настраивается подходящая скорость перемещения суппорта.
- Стоит учитывать, что для нарезания рассматриваемой поверхности подходит исключительно соответствующий станок. Он должен иметь резьбовую подачу.
В промышленности применяются исключительно станки, так как за счет автоматизации процесса ускоряется процесс и снижается себестоимость изделия.
Принципы обозначения
Для определения основных качеств следует разобраться с ее обозначением. Обозначение резьбы на чертежах несколько отличается от тех, которые применяются изготовителем при производстве изделий. Таблицы резьб позволяют только по обозначению определить основные характеристики.
К особенностям маркировки можно отнести нижеприведенные моменты:
- Условное обозначение рассматриваемой резьбы G.
- Размер диаметра указывается после буквы. Примером обозначения назовем 1 ½.
- Символ L указывает на то, что витки левосторонние.
- Следующий символ H указывает на класс точности.
- Длина свинчивания представлена цифрами в конце маркировки.
Обозначение конической резьбы на чертеже предусматривает указание класса точности. Символ, обозначающий класс точности, может указываться в технической документации. Создание витков проводится при соблюдении одного из трех классов. Кроме этого, рядом с цифрой может указываться буква «А» и «В»: первая обозначает наружный показатель, вторая внутренний. Первому классу соответствуют самые грубые резьбы, третьему самые качественные.
Соответствие двух систем обозначений
Метрическая и дюймовая резьба имеют относительно небольшое количество отличий. Примером назовем следующие признаки:
- Форма профиля резьбового гребня.
- Порядок определения диаметра и шага расположения витков.
Для обозначения основных параметров применяются различные единицы измерения. Рассматривая трубный дюйм в миллиметрах следует учитывать, что показатель не стандартный, составляет 3,324 см. Поэтому дюймовые резьбы в миллиметрах с нестандартным обозначением ¾ в пересчете на метрическое обозначение составляет 25 мм. Перевод проводится довольно часто, так как диаметральный размер важен при выборе фитингов и других элементов. Таблица дюймовых и метрических резьб встречается в специальных справочниках.
Отличия дюймовой резьбы от метрической
Стоит учитывать тот момент, что не многие варианты исполнения метрических и дюймовых витков сопрягаются. Именно поэтому в большинстве случаев перевод выполняется для определения диаметрального размера изделия, на котором проводится нарезание соединительной поверхности.
Применение дюймовой резьбы
Для обеспечения высокой прочности создаваемого соединения с США и Канаде применяются рассматриваемые резьбы с углом при вершине 60 градусов. Исключением можно назвать производство сантехники. Болты с дюймовой резьбой встречаются и на территории Европы. Они характеризуются высокой прочностью. Кроме этого, может использоваться винт с дюймовой резьбой при создании различной техники и механизмов.
Дюймовая резьба в трубопроводе обеспечивает высокое качество соединения, так как соединение труб должно выдерживать высокое давление и переменные нагрузки. Однако, она стала использоваться и при производстве различной техники, к примеру, фотоаппаратов. Некоторые метрические варианты исполнения схожи по своим параметрам с дюймовыми, что обеспечивает универсальность применения.
В заключение отметим, что не следует путать английскую индустриальную резьбу с той, которая широко применяется сегодня. Старый образец использовался еще 1841 году. Этот вариант исполнения практически полностью повторяет рассматриваемый, однако отличительные особенности все же есть. Стоит учитывать, что винты и гайки с такими витками не сопрягаются с дюймовыми крепежами, которые получили широкое распространение на территории Америки и Канады.
Таблица соответствия резьб | Энциклопедия пневматики и гидравлики
|
Внешний диаметр |
Внутренний диаметр |
Шаг резьбы / число ниток на дюйм |
Метрическая резьба |
G≈BSP | NPT | UNF |
| 3.8-3.9 | 3.2-3.4 | 0.7 | М4 | |||
| 4.0-4.2 | 3.4-3.6 | 36 | Nr.8 | |||
| 4.6-4.8 | 4.0-4.2 | 32 | Nr.10 | |||
| 4.8-4.9 | 4.1-4.3 | 0.8 | М5 | |||
| 5.7-5.9 | 4.9-5.2 | 1.0 | М6 | |||
| 7.7-7.9 | 6.9-7.2 | 1.0 | М8х1 | |||
| 7.7-7.9 | 6.6-6.9 | 1.25 | М8 | |||
| 7.7-7.9 | 6.8-7.1 | 24 | 5/16×24 | |||
| ≤7.9 | ≥6 | 27 | 1/16 | |||
| 9.5-9.7 | 8.5-8.8 | 28 | G1/8 | |||
| 8.9-9.2 | 1.0 | M10xl | ||||
| 9.7-9.9 | 8.6-8.9 | 1.25 | M10x1.25 | |||
| 9.7-9.9 | 8.4-8.7 | 1.5 | М10 | |||
| ≤10.3 | ≥8.3 | 27 | 1/8 | |||
| 10.9-11.1 | 9.7-10.0 | 20 | 7/16×20 | |||
| 11.7-11.9 | 10.6-10.9 | 1.25 | М12х1.25 | |||
| 11.7-11.9 | 10.4-10.7 | 1.5 | M12xl.5 | |||
| 11.6-11.9 | 10.1-10.4 | 1.75 | М12 | |||
| 12.5-12.7 | 11.3-11.7 | 20 | 1/2×20 | |||
| 12.9-13.2 | 11.4-11.9 | 19 | G1/4 | |||
| ≤13.7 | ≥10.7 | 18 | 1/4 | |||
| 15.7-15.9 | 14.4-14.7 | 1.5 | M16xl.5 | |||
| 15.7-15.9 | 13.8-14.2 | 2.0 | М16 | |||
| 15.7-15.9 | 14.4-14.7 | 16 | 5/8×16 | |||
| 16.4-16.7 | 14.9-15.4 | 19 | G3/8 | |||
| ≤17.1 | ≥14.2 | 18 | 3/8 | |||
| 18.8-19.1 | 17.3-17.8 | 16 | 3/4×16 | |||
| 19.7-19.9 | 18.9-19.2 | 1.0 | М20х1 | |||
| 19.7-19.9 | 18.4-18.7 | 1.5 | М20х1.5 | |||
| 19.6-19.9 | 17.3-17.7 | 2.5 | М20 | |||
| 20.7-20.9 | 18.6-19.2 | 14 | G1/2 | |||
| ≤21.3 | ≥17.4 | 14 | 1/2 | |||
| 21.7-21.9 | 20.4-20.7 | 1.5 | М22х1.5 | |||
| 21.9-22.6 | 20.3-20.8 | 14 | 7/8×14 | |||
| 23.7-23.9 | 22.4-22.7 | 1.5 | М24х1.5 | |||
| 23.6-23.9 | 20.8-21.3 | 3.0 | М24 | |||
| 25.1-25.4 | 23.1-23.6 | 12 | 1×12 | |||
| 26.2-26.4 | 24.1-24.7 | 14 | G3/4 | |||
| 26.6-26.9 | 24.8-25.2 | 2.0 | М27х2 | |||
| ≤26.7 | ≥22.5 | 14 | 3/4 | |||
| 28.3-28.6 | 26.3-26.8 | 12 | 11/8×12 | |||
| 29.7-29.9 | 28.4-28.7 | 1.5 | N130x1.5 | |||
| 31.5-31.7 | 29.5-30.0 | 12 | 11/4×12 | |||
| 32.9-33.2 | 30.3-30.9 | 11 | G1 | |||
| ≤33.4 | ≥28.5 | 11 1/2 | 1 | |||
| 35.7-35.9 | 34.4-34.7 | 1.5 | М36х1.5 | |||
| 35.6-35.9 | 33.8-34.2 | 2.0 | N136x2.0 | |||
| 37.7-37.9 | 36.4-36.7 | 1.5 | М38х1.5 | |||
| 37.8-38.1 | 35.8-36.4 | 12 | 1 1/2×12 | |||
| 41.6-41.9 | 38.9-39.6 | 11 | G1 1/4 | |||
| 41.7-41.9 | 40.4-40.7 | 1.5 | М42×1.5 | |||
| 41.6-41.9 | 39.8-40.2 | 2.0 | М42х2 | |||
| ≤42.2 | ≥37.0 | 111/2 | 11/4 | |||
| 44.7-44.9 | 43.4-43.7 | 1.5 | М45х1.5 | |||
| 47.4-47.S | 44.8-45.5 | 11 | G1 1/2 | |||
| 46.7-47.9 | 45.8-46.2 | 2.0 | N148x2 | R11/2 | ||
| ≤48.3 | ≥43.5 | 11 1/2 | 11/2 | |||
| 59.3-59.6 | 56.7-57.3 | 11 | G2 | |||
| 59.7-59.9 | 58.4-58.7 | 1.5 | М60×1.5 | R2 | ||
| ≤60.3 | ≥55.0 | 11 1/2 | 2 | |||
| 79.7-79.9 | 78.4-78.7 | 1.5 | М80х1.5 |
Метрическая ISO-резьба, G-Трубная резьба по DIN ISO 228 (BSP), NPT-Коническая трубная, UNF-Мелкая резьба.
Таблица сходных размеров дюймовых и метрических резьб. Примерно Ø8-64мм . Резьбы метрическая и дюймовые G,R =BSPP, BSPT, NPTF, NPSM, ORFS, UNF, JIC
| ||||||
Дюймовая резьба – таблица, размеры, маркировка, ГОСТ и класс точности
Крепеж с помощью резьбы известен еще со времен античности. Ученые до сих пор находят остатки деталей, внешне напоминающих современные винты и гайки. Но наибольшее распространение резьба получила во времена промышленной революции 18-го века. Первоначально распространению разъемного резьбового соединения мешало отсутствие стандартизации, что лишало возможности обеспечения взаимозаменяемости изделий. Решил данную проблему талантливый английский инженер Чарльз Витворт. Он разработал единую систему размеров и обозначения, использовав для этого английский дюйм. Так появилась на свет дюймовая резьба. А все размеры занесены в таблицу по ГОСТ.
Параметры
Дюймовая резьба представляет собой разъемное соединение треугольного профиля, угол вершин которых равен 55 градусам. Ее единица измерения – дюймы. Стоит отметить сразу, что в России использование дюймовой резьбы при проектировании новых изделий запрещено. Ее применение разрешается только в случае изготовления запасных частей оборудования, на которые уже ранее была изготовлена дюймовая резьба. Помимо этого, разрешается воспользоваться данной резьбой в качестве трубного соединения и при изготовлении уплотняющих гидравлических элементов.
Дюймовая, как и любая другая, характеризуется следующими основными параметрами:
- Наружный диаметр – расстояние между вершинами витков, расположенных на противоположных сторонах резьбы. Чем больше величина этого параметра, тем большую осевую нагрузку может выдержать резьба. Обратной стороной медали является ухудшение герметичности, связанное с накоплением погрешностей при нарезке резьбы.
- Номинальный (средний) диаметр – окружность, вписанная в профиль резьбы, диаметр которой зависит от шага, и занимает промежуточное положение между внутренним и наружным диаметром. Данный параметр в обычных условиях тяжело измерить, и для его определения существует справочная таблица по резьбам.
- Внутренний диаметр – диаметр окружности, вписанной по впадинам профиля резьбы.
- Шаг – расстояние между соседними гребешками резьбового соединения. Данный параметр измеряется в количестве витков на дюйм. Величина шага характеризует значение и распределение напряжения между витками дюймовых резьб. Конструкторы в своей практике увеличивают шаг при воздействии на резьбу больших механических нагрузок. Если же к резьбе предъявляются требования по сохранению герметичности, то шаг уменьшается.
- Угол подъема витков – угол между боковыми сторонами профиля витков. Первоначально его значение для всех видов дюймовых резьб составлял 55 градусов. Но сейчас все больше и больше встречаются дюймовые резьбы с углом профиля 60 градусов.
Разновидности дюймовых резьб
Существует множество видов резьбовых соединений, размерностью которых являются дюймы, но среди них в России выделяют следующие основные виды:
- Трубная цилиндрическая
- Трубная коническая
Каждая категории обладает своими особенностями. Цилиндрическая трубная резьба регулируется ГОСТом 6357-81. Размеры резьбы стандартизированы и занесены в специальную таблицу. Данные дюймовые резьбы, в первую очередь, отличаются более мелким шагом, что означает меньшее количество витков на один дюйм.
Таблица. Трубная цилиндрическая резьба. ГОСТ 6357-81.
| Обозначение резьбы | Число шагов z на длине 25,4 мм | Шаг P | Диаметр резьбы | Рабочая высота профиля H1 | Радиус закругления R | H | H/6 | |||
| 1-й ряд | 2-й ряд | наружный d = D | средний d2 = D2 | внут-ренний d1 = D1 | ||||||
| 1/16″ 1/8″ |
– | 28 | 0,907 | 7,723 | 7,142 | 6,561 | 0,580777 | 0,124557 | 0,871165 | 0,145194 |
| 9,728 | 9,147 | 8,566 | ||||||||
| 1/4″ 3/8″ |
– | 19 | 1,337 | 13,157 | 12,301 | 11,445 | 0,856117 | 0,183603 | 1,284176 | 0,214029 |
| 16,662 | 15,806 | 14,950 | ||||||||
| 1/2″ 3/4″ |
5/8″ 7/8″ |
14 | 1,814 | 20,955 | 19,793 | 18,631 | 1,161553 | 0,249115 | 1,742331 | 0,290389 |
| 22,911 | 21,749 | 20,587 | ||||||||
| 26,441 | 25,279 | 24,117 | ||||||||
| 30,201 | 29,039 | 27,877 | ||||||||
| 1″ 1 1/4″ 1 1/2″ 2″ |
1 1/8″ 1 3/8″ 1 3/4″ |
11 | 2,309 | 33,249 | 31,770 | 30,291 | 1,478515 | 0,317093 | 2,217774 | 0,369629 |
| 37,897 | 36,418 | 34,939 | ||||||||
| 41,910 | 40,431 | 38,952 | ||||||||
| 44,323 | 42,844 | 41,365 | ||||||||
| 47,803 | 46,324 | 44,845 | ||||||||
| 53,746 | 52,267 | 50,788 | ||||||||
| 59,614 | 58,135 | 56,656 | ||||||||
| 2 1/2″ 3″ 3 1/2″ |
2 1/4″ 2 3/4″ 3 1/4″ 3 3/4″ |
65,710 | 64,231 | 62,752 | ||||||
| 75,184 | 73,705 | 72,226 | ||||||||
| 81,534 | 80,055 | 78,576 | ||||||||
| 87,884 | 86,405 | 84,926 | ||||||||
| 93,980 | 92,501 | 91,022 | ||||||||
| 100,330 | 98,851 | 97.372 | ||||||||
| 106,680 | 105,201 | 103,722 | ||||||||
| 4″ 5″ 6″ |
4 1/2″ 5 1/2″ |
113,030 | 111,551 | 110.072 | ||||||
| 125,730 | 124,251 | 122,772 | ||||||||
| 138,430 | 136,951 | 135,472 | ||||||||
| 151,130 | 149,651 | 148,172 | ||||||||
| 163,830 | 162,351 | 160,872 | ||||||||
| При выборе размеров резьб 1-й ряд следует предпочитать 2-му. | ||||||||||
Вторым ее отличием является более скругленный профиль. Он способствует более плотному контакту витков друг к другу, что уменьшает вероятность образования течи при транспортировке жидкости через данное резьбовое соединение.
Нарезку трубной цилиндрической резьбы производят на трубах, диаметр которых не превышает 6 единиц дюйма. При величине труб свыше данного размера требуется применение высокоточного оборудования, что повышает производственные издержки. В этом случае эффективнее как с технологической, так и с финансовой точки зрения произвести крепеж труб методом сварки.
Трубная коническая резьба представлена ГОСТом 6211-81. Таблица размеров, пределы отклонений и величина нагрузок описаны данным стандартом. По типу профиля витков коническая резьба схожа с дюймовой, но имеет 2 довольно важных отличия.
Трубная коническая резьба. ГОСТ 6211-81.
| Обозна-чение размера резьбы | Шаг P | Число шагов на длине 25,4 мм |
H | H1 | C | R | Диаметры резьбы в основной плоскости | Длина резьбы | |||
| d = D | d2 = D2 | d1 = D1 | l1 | l2 | |||||||
| 1/16″ | 0,907 | 28 | 0,870935 | 0,580777 | 0,145079 | 0,124511 | 7,723 | 7,142 | 6,561 | 6,5 | 4,0 |
| 1/8″ | 9,728 | 9,147 | 8,566 | ||||||||
| 1/4″ | 1,337 | 19 | 1,283837 | 0,856117 | 0,213860 | 0,183541 | 13,157 | 12,301 | 11,445 | 9,7 | 6,0 |
| 3/8″ | 16,662 | 15,806 | 14,950 | 10,1 | 6,4 | ||||||
| 1/2″ | 1,814 | 14 | 1,741870 | 1,161553 | 0,290158 | 0,249022 | 20,955 | 19,793 | 18,631 | 13,2 | 8,2 |
| 3/4″ | 26,441 | 25,279 | 24,117 | 14,5 | 9,5 | ||||||
| 1″ | 2,309 | 11 | 2,217187 | 1,478515 | 0,369336 | 0,316975 | 33,249 | 31,770 | 30,291 | 16,8 | 10,4 |
| 1 1/4″ | 41,910 | 40,431 | 38,952 | 19,1 | 12,7 | ||||||
| 1 1/2″ | 47,803 | 46,324 | 44,845 | ||||||||
| 2″ | 59,614 | 58,135 | 56,656 | 23,4 | 15,9 | ||||||
| 2 1/2″ | 75,184 | 73,705 | 72,226 | 26,7 | 17,5 | ||||||
| 3″ | 87,884 | 86,405 | 84,926 | 29,8 | 20,6 | ||||||
| 3 1/2″ | 100,330 | 98,851 | 97,372 | 31,4 | 22,2 | ||||||
| 4″ | 113,030 | 111,551 | 110,072 | 35,8 | 25,4 | ||||||
| 5″ | 138,430 | 136,951 | 135,472 | 40,1 | 28,6 | ||||||
| 6″ | 163,830 | 162,351 | 160,872 | ||||||||
Прежде всего это то, что существует два типа углов профиля: 55 и 60 градусов. Второе различие – резьба нарезается по конусу, благодаря чему конические резьбы обладают таким качеством как самоуплотняемость (таблица со значениями конусности указана в справочной литературе). Поэтому крепежные соединения с помощью них не требуют использования дополнительных уплотняющих элементов: льняная нить, пряжа с суриком и прочее.
Маркировка и классы точности
Существует 3 класса точности резьбы: первая (самая грубая), вторая и третья (наиболее точная). Выбор того или иного класса зависит от 2-х факторов: размеры диаметра резьбы, взятого из таблицы, давления жидкости в трубопроводе. Чем выше класс резьбы, тем большее давление жидкости она сможет выдержать.
Размеры проверяют на соответствие определенному классу точности с помощью специальных калибров. Этот способ позволяет наиболее достоверно определить соответствие резьбой требуемых размеров, но он более трудоемкий. Такой метод эффективен в условиях многосерийного производства деталей, требующих наличие высокой точности. Когда серийность не столь велика и к точности не предъявляется повышенных требований, размеры резьб контролируются следующим образом:
- Размеры наружного диаметра измеряют с помощью штангенциркуля, микрометра и других механических измерительных приборов. Затем показания сверяют со справочной таблицей.
- Размеры шага определяют прикладыванием специальных гребенок, например дюймовый резьбомер. Затем полученное количество витков на дюйм соотносят со значением таблицы размеров дюймовой резьбы. Самый простой способ измерить шаг резьбы – взять линейку, отметить на ней 25,4 миллиметра и посчитать сколько витков входит в данный отрезок. Сразу отметим, что это способ наиболее грубый и не подходит для измерения резьбы с третьим и вторым классом точности.
Обозначение дюймовой резьбы в технической документации разберем на примере:
G 2” LH-2-40
Буква «G» означает, что резьба трубная цилиндрическая. Коническая трубная согласно Российским стандартам обознается буквой «К».
Цифра «2» указывает на размер наружного диаметра. Единицей измерения являются дюймы. Размеры резьбы и их варианты полностью регламентированы ГОСТами и занесены в специальные таблицы.
Буквы «LH» показывают, что резьба имеет левое направление завинчивания. Отсутствие данного обозначения указывает на правое направление.
Цифра «2» характеризует класс точности. Таблица пределов отклонений указана в ГОСТе.Цифра «40» – это размер, характеризующий длину завинчивания.
Изготовление резьбы
Для получения дюймовой нарезки применяют 2 основных способа:
- Накатка;
- Нарезка.
Накатанные изготавливают с помощью специальных резьбонакатных роликов, профиль которых повторяет контур резьбы. Заготовку устанавливают между роликами, и витки резьбы накатываются в соответствии требуемым размерам.
Резьба, изготовленная данным способом, отличается более высокими механическими характеристиками по причине более плавного распределения волн напряжения между витками. Также накатка обладает высокой производительностью, что позволило ей найти обширное применение в массовом производстве.
Минусом метода накатывания является сложность изготовления роликов. Точность их должна быть на высоком уровне. В противном случае гарантировать требуемые размеры резьбы весьма затруднительно. Второй момент – материал роликов. Он должен обладать повышенными механическими свойствами. Обычно для этого применяют высоколегированные штампованные стали. Все это делает способ накатки весьма затратным с финансовой точки зрения.
Нарезанные резьбы более просты в изготовлении, но по механическим свойствам, особенно по пределу выносливости, заметно уступают накатанным. Связано это с наличием более острых кромок профиля и, соответственно, более высокого значения коэффициента напряжения.
Изделие нарезают двумя способами:
- Вручную.
- Используя токарный станок.
При ручной резке используют метчик (для внутренней р.) и плашку (для наружной). Трубу зажимают. На ее конец одевается и навинчивается один из указанных типов подручного инструмента в зависимости от типа резьбы. Осуществляют резку. Для повышения чистоты и точности данный процесс повторяют.
На токарном станке алгоритм действий достаточно схожий. Только трубы зажимают не в тиски, а в патроне станка. Далее подводится резец, включается резьбовая подача и станок начинает процесс изготовления. Данный способ более эффективный по сравнению с ручной резкой, но требует от токаря определенной квалификации.
Оцените статью:Рейтинг: 0/5 – 0 голосов
Дюймовая резьба: таблица, размер, шаг, обозначение
Автор статьи: pkmetiz.ru
Дюймовая резьба применяется, главным образом, при монтаже трубных соединений. Ее наносят на концы труб и на фасонные части (пластиковые или металлические фитинги). В этом документе приведены таблицы дюймовых резьб и указаны их основные параметры.
Характеристики дюймовой резьбы
Основными параметрами дюймовой резьбы являются диаметр и шаг.
Различают внутренний и наружный диаметр. Внутренний диаметр определяется как расстояние между нижними точками впадин между резьбовых гребней, которые находятся на противоположных сторонах детали. Наружный диаметр дюймовой резьбы определяется как расстояние между верхними точками гребней, которые находятся на противоположных сторонах детали. Разница между наружным и внутренним диаметром определяет высоту профиля резьбы.
Шаг дюймовой резьбы — это расстояние между двумя соседними впадинами или вершинами гребней. Чтобы резьба была рабочей, шаг должен быть неизменным по всей длине нарезанной резьбы.
Стандартные размеры приведены в таблице параметров дюймовых резьб с диаметрами и шагом:
Чем отличается дюймовая резьба от метрической
Конструктивное отличие дюймовой резьбы от метрической заключается в более острых гребнях: они расположены под углом 55° друг к другу, тогда как у метрической резьбы угол между гребнями составляет 60°.
Благодаря более острым углам гребней, дюймовая резьба обеспечивает повышенное качество соединения. За счет этого узел сопряжения лучше выдерживает переменные нагрузки и высокое давление, что имеет большое значение при монтаже трубопроводов. В некоторых случаях дюймовые резьбы применяют при изготовлении винтов, болтов и других метизов, при производстве деталей некоторых видов техники (например, они широко применяются в фотоаппаратах).
Для определения параметров разных видов резьб применяют разные единицы измерения. Для метрической используются миллиметры, а для дюймовой — дюймы. Размеры дюймовой резьбы указываются в дробных и целых числах. Шаг дюймовой резьбы в таблицах может указываться в нитках — количестве витков, нарезанных на одном дюйме длины.
Определить соответствующие основные размеры резьбы метрической и дюймовой разных видов можно по специальным таблицам. Пример такой таблицы:
Проверка шага резьбы
Соблюдение шага дюймовой резьбы по таблице— необходимое условие работоспособности соединения. Поэтому при нарезке рекомендуется проверять соответствие этого параметра. Измерение шага резьбы проводится при помощи калибра,резьбомера, механического измерителя и других специальных инструментов.
Также используется простой способ проверки по шаблону, в качестве которого используют деталь с ответной резьбой, заведомо соответствующей стандарту. При проверке наружной резьбы, например, на трубе или болте, шаблоном служит штуцер или муфта со стандартной внутренней резьбой. Проверяемую деталь закручивают в шаблон. Если она полностью вкрутилась и образовалось плотное соединение, то шаг резьбы соответствует стандарту. Если деталь не вкручивается или образуется неплотное соединение, значит, резьба нарезана с нарушением шага. Проверка изделие с внутренней резьбой выполняется аналогичным методом, но шаблоном служит деталь со стандартной наружной резьбой, на которую накручивают проверяемый элемент.
Еще один способ проверки шага, а также других параметров резьбы, предусматривает использование резьбомера. Это пластина, имеющая зазубрины, которые по размерам и другим параметрам точно соответствуют определенной стандартной резьбе. Резьбомер прикладывают к проверяемой нарезанной резьбе. При этом его зазубренная часть должна точно совпасть с ее гребнями и впадинами, обеспечив плотное прилегание.
Методы нарезки
Для нарезки дюймовой резьбы можно использовать ручной и механизированный способ.
Ручную нарезку выполняют специальным инструментом — плашками и метчиками. Плашку используют для нарезки наружной резьбы, а метчик — для внутренней. Нарезания выполняют в следующей последовательности:
- Деталь, на которой нарезается резьба, плотно фиксируется в тисках.
- Фиксируется инструмент для нарезания: плашка — в плашкодержателе, метчик — в воротке.
- Инструмент подготавливают к нарезанию. Метчик вставляют во внутреннюю часть трубы, а плашку — надевают на ее конец.
- Выполняют нарезку за счет вращения инструмента плашкодержателем или воротком.
Процедуру нарезания обычно повторяют несколько раз для получения лучшего результата.
Нарезание дюймовой резьбы механизированным способом выполняют на токарном станке. При этом соблюдается следующая последовательность операций:
- Деталь зажимают в патроне станка. На ступоре станка фиксируют резец для нарезки.
- Снимают фаску на конце обрабатываемой детали.
- Настраивают скорость перемещения суппорта. При задании настроек ориентируются на данные таблиц дюймовой резьбы токарного станка.
- Подводят резец к поверхности детали и запускают станок, включая резьбовую подачу.
Механизированная нарезка дюймовой резьбы отличается повышенной производительностью и качеством результата. Однако применять этот способ можно не для каждой трубы. Изделие должно обладать достаточной жесткостью и толщиной стенки, чтобы выдержать обработку на токарном станке. Кроме того, нарезка резьбы — это технологическая операция, которую должен выполнять квалифицированный токарь, имеющий соответствующие навыки.
Классы точности
В соответствии с ГОСТ предусматривается три класса точности дюймовой резьбы, обозначаемые цифрами 1, 2, 3. Степень точности возрастает с увеличением цифры класса. Так, к классу 1 относятся резьбы, к которым предъявляются минимальные требования по точности. Резьбы 3 класса являются наиболее точными, в отношении их размеров действуют наиболее жесткие требования.
При обозначении класса точности для указания типа резьбы также ставят литеры A (для наружной) и B (для внутренней). Соответственно, полные обозначения для наружных резьб представлены в виде 1А, 2А и 3А, а для внутренней — 1В, 2В и 3В.
Маркировка дюймовой резьбы
Параметры дюймовой резьбы на любой детали можно узнать из маркировки, которая наносится в соответствии с таблицами размеров.
Для примера рассмотрим маркировку по американскому стандарту, который применяется многими иностранными производителями:
G 1½” LH-B-40
Обозначение этой маркировки расшифровываются следующим образом:
- G — условное обозначение резьбы.
- 1½ — наружный диаметр резьбы в дюймах.
- LH — левосторонняя резьба.
- B — класс точности.
- 40 — длина свинчивания в мм.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ПО ОМСНАБ » Таблица дюймы в миллиметры и размер резьб
1/2 Ду = 25.4 / 2 = 12,7. Но в реальности такой размер 1/2 Ду равен проходу 15 мм. Точнее может быть 14,9 мм для стальной трубы. Но размеры могут отличаться на несколько мм. В таких случаях для точных расчетов нужно узнавать внутренний диаметр у конкретной модели, для точных расчетов.
Например, размер 3/4Ду = 25,4 х 3/4 = 19 мм, но пишется Ду20 – примерно внутренний диаметр 20 мм.
Таблица с Российскими размерами
| Внешний диаметр |
-Внутренний диаметр | -Шаг резьбы / число ниток на дюйм | -Метрическая резьба | -G≈BSP | -NPT | -UNF |
| 3.8-3.9 | 3.2-3.4 | 0.7 | М4 | |||
| 4.0-4.2 | 3.4-3.6 | 36 | Nr.8 | |||
| 4.6-4.8 | 4.0-4.2 | 32 | Nr.10 | |||
| 4.8-4.9 | 4.1-4.3 | 0.8 | М5 | |||
| 5.7-5.9 | 4.9-5.2 | 1.0 | М6 | |||
| 7.7-7.9 | 6.9-7.2 | 1.0 | М8х1 | |||
| 7.7-7.9 | 6.6-6.9 | 1.25 | М8 | |||
| 7.7-7.9 | 6.8-7.1 | 24 | 5/16×24 | |||
| ≤7.9 | ≥6 | 27 | 1/16 | |||
| 9.5-9.7 | 8.5-8.8 | 28 | G1/8 | |||
| 9.7-9.9 | 8.9-9.2 | 1.0 | M10xl | |||
| 9.7-9.9 | 8.6-8.9 | 1.25 | M10x1.25 | |||
| 9.7-9.9 | 8.4-8.7 | 1.5 | М10 | |||
| ≤10.3 | ≥8.3 | 27 | 1/8 | |||
| 10.9-11.1 | 9.7-10.0 | 20 | 7/16×20 | |||
| 11.7-11.9 | 10.6-10.9 | 1.25 | М12х1.25 | |||
| 11.7-11.9 | 10.4-10.7 | 1.5 | M12xl.5 | |||
| 11.6-11.9 | 10.1-10.4 | 1.75 | М12 | |||
| 12.5-12.7 | 11.3-11.7 | 20 | 1/2×20 | |||
| 12.9-13.2 | 11.4-11.9 | 19 | G1/4 | |||
| ≤13.7 | ≥10.7 | 18 | 1/4 | |||
| 15.7-15.9 | 14.4-14.7 | 1.5 | M16xl.5 | |||
| 15.7-15.9 | 13.8-14.2 | 2.0 | М16 | |||
| 15.7-15.9 | 14.4-14.7 | 16 | 5/8×16 | |||
| 16.4-16.7 | 14.9-15.4 | 19 | G3/8 | |||
| ≤17.1 | ≥14.2 | 18 | 3/8 | |||
| 18.8-19.1 | 17.3-17.8 | 16 | 3/4×16 | |||
| 19.7-19.9 | 18.9-19.2 | 1.0 | М20х1 | |||
| 19.7-19.9 | 18.4-18.7 | 1.5 | М20х1.5 | |||
| 19.6-19.9 | 17.3-17.7 | 2.5 | М20 | |||
| 20.7-20.9 | 18.6-19.2 | 14 | G1/2 | |||
| ≤21.3 | ≥17.4 | 14 | 1/2 | |||
| 21.7-21.9 | 20.4-20.7 | 1.5 | М22х1.5 | |||
| 21.9-22.6 | 20.3-20.8 | 14 | 7/8×14 | |||
| 23.7-23.9 | 22.4-22.7 | 1.5 | М24х1.5 | |||
| 23.6-23.9 | 20.8-21.3 | 3.0 | М24 | |||
| 25.1-25.4 | 23.1-23.6 | 12 | 1×12 | |||
| 26.2-26.4 | 24.1-24.7 | 14 | G3/4 | |||
| 26.6-26.9 | 24.8-25.2 | 2.0 | М27х2 | |||
| ≤26.7 | ≥22.5 | 14 | 3/4 | |||
| 28.3-28.6 | 26.3-26.8 | 12 | 11/8×12 | |||
| 29.7-29.9 | 28.4-28.7 | 1.5 | N130x1.5 | |||
| 31.5-31.7 | 29.5-30.0 | 12 | 11/4×12 | |||
| 32.9-33.2 | 30.3-30.9 | 11 | G1 | |||
| ≤33.4 | ≥28.5 | 11 1/2 | 1 | |||
| 35.7-35.9 | 34.4-34.7 | 1.5 | М36х1.5 | |||
| 35.6-35.9 | 33.8-34.2 | 2.0 | N136x2.0 | |||
| 37.7-37.9 | 36.4-36.7 | 1.5 | М38х1.5 | |||
| 37.8-38.1 | 35.8-36.4 | 12 | 1 1/2×12 | |||
| 41.6-41.9 | 38.9-39.6 | 11 | G1 1/4 | |||
| 41.7-41.9 | 40.4-40.7 | 1.5 | М42×1.5 | |||
| 41.6-41.9 | 39.8-40.2 | 2.0 | М42х2 | |||
| ≤42.2 | ≥37.0 | 111/2 | 11/4 | |||
| 44.7-44.9 | 43.4-43.7 | 1.5 | М45х1.5 | |||
| 47.4-47.S | 44.8-45.5 | 11 | G1 1/2 | |||
| 46.7-47.9 | 45.8-46.2 | 2.0 | N148x2 | R11/2 | ||
| ≤48.3 | ≥43.5 | 11 1/2 | 11/2 | |||
| 59.3-59.6 | 56.7-57.3 | 11 | G2 | |||
| 59.7-59.9 | 58.4-58.7 | 1.5 | М60×1.5 | R2 | ||
| ≤60.3 | ≥55.0 | 11 1/2 | 2 | |||
| 79.7-79.9 | 78.4-78.7 | 1.5 | М80х1.5 |
Метрическая ISO-резьба, G-Трубная резьба по DIN ISO 228 (BSP), NPT-Коническая трубная, UNF-Мелкая резьба
Asus ROG Zephyrus G14 Обзор: AMD Ryzen 9 4900HS Проверено
Лучший на сегодня Asus ROG Zephyrus G14 предлагает
ASUS – ROG Zephyrus G14 14 “…
ASUS – ROG Zephyrus G14 14″ …
ASUS – ROG Zephyrus G14 14 “…
драм Ризен 4000 для мобильных устройств уже в продаже, предлагая новую линейку микросхем и ноутбуков. Asus Zephyrus G14 (1 049,99 долл. Для начала; 1449,99 долл. В тесте) – игровой флагман, оснащенный AMD Ryzen 4900HS, 35-ваттным, 8- ядро /16 поток CPU, в сочетании с графикой Nvidia GeForce RTX 2060 Max-Q .Все это в тонком, стильном корпусе с превосходной клавиатурой и удивительно хорошим временем автономной работы для игрового ноутбука. Это лучший игровой ноутбук с процессорами AMD, которые мы когда-либо видели.
Design
Изображение 1 из 5 (Изображение предоставлено Tom’s Hardware) Изображение 2 из 5 (Изображение предоставлено Tom’s Hardware) Изображение 3 of 5 (Изображение предоставлено Tom’s Hardware) Изображение 4 of 5 ( Изображение предоставлено Tom’s Hardware. Изображение 5 из 5 (Изображение предоставлено Tom’s Hardware).Что касается игровых ноутбуков, то Zephyrus G14 усовершенствован.Наш обзорный прибор был белого цвета в лунном свете, хотя Asus также предлагает его в сером цвете затмения. Все это сделано из магниевого сплава, но чувствует себя твердым.
Крышка отличная, с диагональной косой чертой, разделяющей две части. Большая часть крышки имеет ряд маленьких отверстий (6536, утверждает Asus, хотя я продолжал терять счет), в то время как остальная часть полностью белая (или серая, в зависимости от цвета вашей модели). Это аккуратный вид, несмотря на отсутствие каких-либо функций на нашем блок обзора. В левом нижнем углу крышки находится значок Republic of Gamers, включая логотип и надпись «Republic of Gamers, Est 2006».На обороте по обе стороны от слова «Зефирус» есть несколько отверстий.
Zephyrus G14 начинает больше походить на традиционный игровой ноутбук, когда вы его открываете. 14-дюймовый дисплей окружен тонкой рамкой для игрового ноутбука, за исключением нижней части, где он достаточно толстый и заметный. Колода серебристая с белой подсветкой на клавиатуре, в которой используется блочный шрифт, а клавиша пробела больше, чем на большинстве клавиатур. Есть также решетки динамика на каждой стороне палубы.
Когда вы открываете ноутбук , Zephyrus использует тот же шарнир «ErgoLift», что и некоторые из ZenBook от Asus. Крышка немного длиннее остальной части корпуса, чтобы поднять ее под небольшим углом. Теоретически это должно помочь как эргономике, так и, возможно, нагреву.
Zephyrus хорошо оснащен портами. На правой стороне расположены разъем питания, порт HDMI, порт USB 3.2 Gen 2 Type-C и разъем для наушников. На этот раз вы можете зарядить ноутбук 65-вольтным зарядным устройством Type-C, хотя оно не даст вам достаточно энергии для игр.Для этого вам понадобится полноразмерный блок питания, который поставляется вместе с ним.
На правой стороне находится еще один порт USB 3.2 Gen 2 Type-C, а также пара портов USB 3.1 Gen 1 Type-A и слот замка Kensington. У него нет Thunderbolt 3, который Intel более плотно интегрировал в свои чипы в последнее время.
При весе 3,5 фунта и 12,8 х 8,7 х 0,7 дюйма Zephyrus довольно легок для игрового ноутбука. Например, Acer Predator Triton 500 равен 4.7 фунтов и 14,1 х 10 х 0,7 дюйма. Dell G7 15 тяжелее на 5,5 фунтов и 14,4 х 10,8 х 0,7 дюйма.
Некоторые более дорогие конфигурации этого ноутбука (см. Раздел Конфигурации ниже) будут использовать точки на крышке для того, что Asus называет дисплеем AniMe Matrix . Он использует светодиодные фонари, чтобы поместить изображение или сообщение по вашему выбору на задней части корпуса. У нашего отдела обзора не было этой функциональности.
Технические характеристики
| ЦП | AMD Ryzen 4900HS |
|---|---|
| Графика | Nvidia GeForce RTX 2060 с поддержкой ROG |
| Память | 16 ГБ DDR4-3200 (8 ГБ на плате, 8 ГБ SODIMM) |
| SSD | 1 ТБ PCIe 3.0 M.2 NVMe |
| Дисплей | 14 дюймов, 1920 x 1080, 120 Гц |
| Сеть | Intel Wi-Fi 6 (Gig +) 2×2, Bluetooth 5.0 |
| Видеопорты | HDMI 2.0 b |
| USB-порты | 2x USB Type-C 3.2 Gen 2, 2x USB Type-A 3.1 Gen 1 |
| Аудио | 2 динамика 2,85 Вт, 2 твитера 0,7 Вт |
| Камера | N / A |
| Аккумулятор | 76 WHrs |
| Адаптер питания | 180 Вт |
| Операционная система | Windows 10 Home |
| Размеры (ШхГхВ) | 12.8 х 8,7 х 0,7 дюйма (32,5 х 22,1 х 1,8 см) |
| Вес | 3,5 фунта (1,6 кг) |
| Цена (в соответствии с конфигурацией) | 1 449,99 |
Gaming, Graphics и VR
Ryzen 9 4900HS в паре с RTX 2060 Max-Q, который должен хорошо играть в большинство игр при высоких настройках и даже обеспечивает трассировку лучей в поддерживаемых играх. Я сыграл Control с разрешением 1080p с высокими настройками и средней трассировкой лучей.Игра шла от 35 до 60 кадров в секунду (fps), хотя, как правило, к нижнему концу. Эти более высокие частоты кадров происходили в астральном плане, области игры с полностью белым фоном.
Помимо некоторых конкурентов Intel / Nvidia, мы также предлагаем MSI Alpha 15 . Это несправедливое сравнение, так как это бюджетная машина, но она демонстрирует, какие типы машин были у AMD по сравнению с тем, что есть сейчас.
Изображение 1 из 3 (Изображение предоставлено Tom’s Hardware) Изображение 2 из 3 (Изображение предоставлено Tom’s Hardware) Изображение 3 из 3 (Изображение предоставлено Tom’s Hardware)На Shadow of the Tomb Raider В тесте (самый высокий, 1920 x 1080) Zephyrus работал со скоростью 49 кадров в секунду, связывая его с Acer Predator Triton 500 (i7-8750H, RTX 2060) и Dell G7 15 (i7-9750H, RTX 2060).
Ноутбук Asus работал на Hitman (ultra, 1920 x 1080) со скоростью 89 кадров в секунду, на два кадра впереди Predator и на один кадр впереди Dell.
Zephyrus превзошел результаты теста Grand Theft Auto V (очень высокий, 1920 x 1080) со скоростью 115 кадров в секунду, легко обойдя всех своих конкурентов.
Мы также провели наш игровой стресс-тест, в котором мы провели Metro Exodus 15 раз в цикле, чтобы имитировать полчаса игр. В этом случае мы запустили игру с предустановкой ультра в 1080p.Игра работала со средней скоростью 40,5 кадров в секунду, а с RTX она снизилась до 37,8 кадров в секунду. Средняя тактовая частота процессора составляла 3,1 ГГц, а средняя температура составляла 78,4 градуса по Цельсию (173,1 градуса по Фаренгейту). GPU работал в среднем на 425,1 МГц и температуре 64,8 градусов по Цельсию (148,6 градусов по Фаренгейту).
Производительность Производительность
Итак, вот оно: Ryzen 9 4900HS – это 8-ядерный / 16-поточный ЦП. Это 35 Вт чип, который на данный момент является эксклюзивным для продуктов Asus (хотя AMD заявляет, что другие могут получить его позже в этом году).Asus сравнила его с 16 ГБ оперативной памяти DDR4 -3200 и 1 ТБ PCIe NVMe M.2 SSD . Мы сравнили Zephyrus с различными ноутбуками, включая современные машины на базе процессоров Intel Ice Lake и Comet Lake, один из старых процессоров AMD, аналогичные игровые ноутбуки по цене и компьютер с Intel Core i9-9980HK для идти ядро за ядро и нить за нить.
Изображение 1 из 4 (Изображение предоставлено Tom’s Hardware) Изображение 2 из 4 (Изображение предоставлено Tom’s Hardware) Изображение 3 из 4 (Изображение предоставлено Tom’s Hardware) Изображение 4 из 4 (Изображение предоставлено: Tom’s Hardware)На Geekbench 4.3, он заработал 30 181 баллов, превзойдя премиальный игровой средний показатель в 25 027. Dell G7 15 с RTX 2060 и i7-9750H набрал 23 863 балла. Игровой ноутбук Acer Predator Triton 500 с RTX 2060 и i7-8750H заработал 20 485 баллов.
Zephyrus G14 превзошел Dell XPS 15 с i9-9980HK (28 882) и GTX 1650, но это в конфигурации, которая стоит $ 2650, а также имеет 32 ГБ оперативной памяти. Этот результат также превзошел Razer Blade Stealth 13 с 25-ваттным процессором Intel Core i7-1065G7 Ice Lake (18 370) и Dell XPS 13 с 6-ядерным / 12-поточным процессором Intel Core i7-10710U (22 492) ,Мы все еще ждем новейшие процессоры Intel серии H, которые позволят провести лучшее сравнение. Бюджетный ноутбук AMD Ryzen 7 3750H, MSI Alpha 15 , пришел последним, предоставив нам сравнение производительности по поколениям.
Зефиру потребовалось 4 секунды, чтобы скопировать 4,97 ГБ файлов со скоростью 1272,3 Мбит / с, что было быстрее, чем в остальной части поля.
В нашем тесте для редактирования видео с ручного тормоза Zephyrus перекодировал видео 4K в 1080p за 6 минут 59 секунд.Predator взял 9:58, а Dell G7 15 – 8:05 (остальная часть поля, за исключением бюджетного MSI, не использует дискретные графические процессоры).
Поскольку это новый ЦП, мы также провели стресс-тест Cinebench R20, который запускает тест 20 раз подряд. Машина взяла погружение после первоначального значения 4 215,9, но стабилизировалась в 3600 с 3-м прогоном. Во время теста процессор работал на средней тактовой частоте 3,1 ГГц и при средней температуре 80 градусов по Цельсию (176 градусов по Фаренгейту ).
Дисплей (Фото: Tom’s Hardware)Компания Asus установила 14-дюймовый дисплей IPS с частотой обновления 120 Гц и разрешением FHD в Zephyrus G14. Короче говоря, это быстро и красочно. Хотя некоторые панели в этом ценовом диапазоне поднялись до 144 Гц.
Когда я смотрел трейлер 1080p для Black Widow , титульный герой попал в огненный оранжевый взрыв, ярко светящийся на темном фоне. Дисплей матовый, что помогает избежать бликов, хотя некоторые цвета выглядят не так ярко, как на глянцевом экране.
Когда я сыграл Control , первая сцена, в которой Джесси сталкивается с шипением, выглядела невероятно. Они были черными силуэтами на ярко-красном фоне, а тень индиго заключала в капсулу Джесси.
(Изображение предоставлено Tom’s Hardware)Панель Zephyrus покрывает 117% цветовой гаммы sRGB, опережая Predator (116%), Dell G7 (114%), Razer Blade Stealth (106%). ориентированный на бюджет MSI Alpha 15 (107%).
Он предлагает среднюю яркость 323 нит, которая ярче, чем у Dell (303 нит) и Predator (275 нит), но тусклее, чем у Stealth (396 нит).
Клавиатура, сенсорная панель и считыватель отпечатков пальцев
(Фото: Tom’s Hardware)Клавиатура Chiclet на Zephyrus чувствует себя превосходно. Asus претендует на 1,7 мм хода, и он действительно чувствует себя глубже, чем многие ноутбуки. Когда я набирал тест на наборе текста 10fastfingers.com, это было очень удобно, так как я набирал скорость со скоростью 114 слов в минуту. Это немного громче, чем у некоторых клавиатур ноутбуков, но мне, как человеку, который любит использовать механические клавиатуры на рабочем столе, меня это не особо беспокоило.Также имеются специальные клавиши для открытия программного обеспечения Asus Armory Crate, отключения / включения микрофона и регулировки громкости.
4,1 х 2,4-дюймовый стеклянный тачпад достаточно большой. Это хорошо для игр, так как вы все равно будете использовать игровую мышь . Но я бы не отказался от более вертикального пространства для повышения производительности. Тем не менее, с прецизионными драйверами Windows, он всегда был точным и отзывчивым, когда я перемещался по ОС и использовал жесты для переключения между приложениями.
Пожалуй, лучшая скрытая функция здесь – это сканер отпечатков пальцев.Он встроен в кнопку питания, хотя там нет никаких указаний. Обычно я проверяю их, чтобы убедиться, что они работают, но это лучший сканер отпечатков пальцев, который я когда-либо использовал на ноутбуке. Он не только точен, но и позволяет напрямую войти в вашу учетную запись, если вы используете отпечаток пальца, зарегистрированный для загрузки компьютера. Это в основном убирает экран блокировки, что делает его использование совершенно плавным, за исключением того, что мне нужно было держать палец там около секунды, чтобы убедиться, что он работает.Если я только что нажал кнопку, это привело к ошибке.
Аудио
Между высокочастотными высокочастотными динамиками и динамиками в нижней части ноутбука Zephyrus может издавать громкий звук. Когда я запустил «Круги» после Мэлоуна, он сразу заполнил мою квартиру в Нью-Йорке. Вокал был четким и чистым, как и ударные гитары. Бас присутствовал, но мог бы быть немного сильнее. Когда я играл в Control , прозвучали выстрелы, и повествование Джесси было ясным, но фоновая музыка не выделялась на фоне действия.
Во включенном приложении Dolby Atmos есть несколько предварительно настроенных квалификаторов. Что касается музыки, то я обнаружил, что детализированный эквалайзер немного привнес в барабаны, но в остальном разница не была огромной.
Возможность обновления
Требуется больше винтов, чем я хотел бы открыть Zephyrus, но кроме этого это довольно простое обновление.
В частности, в нижней части ноутбука есть 14 винтов с крестообразным шлицем. Asus рекомендует начинать с верхнего левого края и заканчивать с нижнего правого. Это винт, который вы ослабляете, но не удаляете.Это вырвало маленький кусочек крышки, и я смог вставить spudger, чтобы удалить оставшуюся часть. Все винты, кроме трех, имеют одинаковый размер: остальные короче и идут под упор для рук.
(Изображение предоставлено Tom’s Hardware)Один слот SODIMM доступен сразу, но 8 ГБ ОЗУ припаяно к плате. Слот имеет 8 ГБ SODIMM внутри, но вы можете изменить его на флешку на 16 ГБ для общего объема до 24 ГБ. Кроме того, сразу же был доступен слот PCIe NVMe с SSD емкостью 1 ТБ .
Срок службы батареи
(Фото: Tom’s Hardware)Действительно невероятно, как долго Zephyrus продержался в нашем тесте батареи. Как правило, только лучшие ультрапортативные планшеты длятся от восьми до десяти часов в нашем тесте, который постоянно просматривает веб-страницы, транслирует видео и запускает тесты OpenGL, и все это при подключении к Wi-Fi с дисплеем яркостью 150 нит.
Зефир выдержал 11 часов и 32 минуты. Это невероятно для игрового ноутбука и даже для некоторых ультрабуков.Средний игровой премиум составляет чуть менее 4 часов. Это означает, что Zephyrus пригоден для использования в качестве повседневной системы в дополнение к игровому автомату.
Для сравнения: Acer Predator Triton 500 с i7-8750H и RTX 2060 работал 4:24, а Dell G7 15 с i7-9750H и RTX 2060 скончался после 3:12. Razer Blade Stealth 13 с процессором Ice Lake мощностью 25 Вт (i7-1065G7) длился 8:53. Dell XPS 13 с 6-ядерным / 12-поточным процессором i7-10710U Comet Lake работал 7:56, хотя и с более требовательным 4K дисплеем.
И хотя это не совсем лучшее сравнение, MSI Alpha 15, бюджетный игровой ноутбук с поддержкой AMD, оснащенный AMD Ryzen 7 3750H и графикой Radeon RX 5500M, продержался всего 3:53.
Heat
Изображение 1 из 2 (Изображение предоставлено Tom’s Hardware) Изображение 2 из 2 (Изображение предоставлено Tom’s Hardware)Мы измерили температуру кожи во время стресс-теста Metro Exodus , чтобы понять, как горячий Zephyrus G14 получает во время игры. К концу теста центр клавиатуры между клавишами G и H составил 43.4 градуса по Цельсию (110,1 градуса по Фаренгейту), но тачпад был прохладнее на 27,2 градуса по Цельсию (81 градус по Фаренгейту). Играя в Control , я обнаружил, что клавиши вокруг ASDF сильно нагревались и иногда были неудобны. Самая горячая точка в нижней части ноутбука измеряется 51,8 градусов по Цельсию (125,2 градусов по Фаренгейту).
Хотя фанаты никогда не казались слишком громкими, играя в игры, они имели тенденцию немного гудеть, даже когда бездействовали, что было в некоторых отношениях более заметным и более раздражающим.
Веб-камера
Asus не имеет веб-камеры на Zephyrus, поэтому, если вы хотите транслировать или даже общаться в видеочате с друзьями, вам нужно купить внешнюю камеру (мы отслеживаем лучших веб-камер Вы все еще можете купить). В некоторых регионах Zephyrus G14 может продаваться в комплекте с веб-камерой.
Программное обеспечение и гарантия
ROG Zephyrus поставляется с набором собственного программного обеспечения Asus. Возможно, наиболее полезным является Armory Crate, который служит информационной панелью для статистики процессора и графического процессора, скорости вращения вентиляторов и других деталей производительности.Это также место, где идет подсветка Aura Sync для RGB и где вы можете отключить раздражающий звук загрузки ноутбука.
Затем есть GameVisual, который позволяет изменять цветовую температуру для разных игр или вручную, и GameFirst VI, который позволяет назначать приоритетные приложения, обращающиеся к вашей сети. Есть Asp MyAsus. который предоставляет информацию о гарантии и доступ к поддержке клиентов.
Конечно, как и многие ноутбуков с Windows 10 , он поставляется с предустановленным вирусом из Магазина Windows, включая Netflix, Spotify, Farm Heroes Saga , Candy Crush Friends , Hulu и Disney Magic Kingdoms .
Asus поддерживает свои ноутбуки с 1-летней гарантией.
Конфигурации
Zephyrus G14, который мы рассмотрели, с Ryzen 9 4900HS, RTX 2060 Max-Q, 16 ГБ ОЗУ, FHD, 120 Гц дисплеем, 1 ТБ SSD-хранилища и белым корпусом, стоит $ 1449,99.
В течение второго квартала мы увидим другие модели, включая базовую модель стоимостью 1 049,99 долл. С Ryzen 7 4800HS, 8 ГБ ОЗУ, GTX 1650 и 60 Гц FHD-дисплей в сером корпусе. Удар до дисплея 120 Гц и 1660 Ti обойдутся вам в 1299 долларов.99.
Если вам нужен поворотный дисплей AniMe Matrix с серией светодиодов на корпусе для настройки его внешнего вида, вам придется заплатить больше. Он появится позже в этом квартале в сером или белом цвете за 1 999,99 долл. США с теми же характеристиками, что и наш блок обзора.
Итоговая линия
(Фото предоставлено Tom’s Hardware)Asus ROG Zephyrus G14 не имеет топового графического процессора внутри, но он ударяет выше своего весового класса по доступной цене. Он имеет сопоставимую производительность с 45-ваттными 6-ядерными 12-поточными процессорами Intel в аналогичной ценовой категории.
Дизайн Asus – лучший из всех, что я видел в ноутбуках с мобильным процессором AMD. На этот раз у нас есть система, которая не чувствует, что она экономит на чем-то, чтобы сократить расходы. Экран хороший, время работы от батареи сильное, клавиатура щелкает. Только жужжащий вентилятор и немного тепла уменьшают впечатление.
Если вы ищете игровой ноутбук, который выглядит великолепно, работает долго и заряжается от любимых игр по разумной цене, Asus ROG Zephyrus G14 может быть вашим лучшим выбором.Однако, если вам нужен Thunderbolt 3 или более быстрый дисплей с частотой 144 Гц, Dell G7 15 или Acer Predator Triton 500 – это альтернативы, которые вам следует рассмотреть.
Нам предстоит еще много тестов в линейке Ryzen серии 4000, но и Zephyrus, и Ryzen 9 4900HS внутри дают нам надежду на потенциальный успех AMD в игровых ноутбуках по этой цене. Зефир является доказательством этого. Мы особенно хотим увидеть, как работают чипы Ryzen 4000 в сочетании с высокопроизводительным GPU.
БОЛЬШЕ: Лучшие игровые ноутбуки
ЕЩЕ: Превью игровых ноутбуков
БОЛЬШЕ: Весь контент для ноутбуков

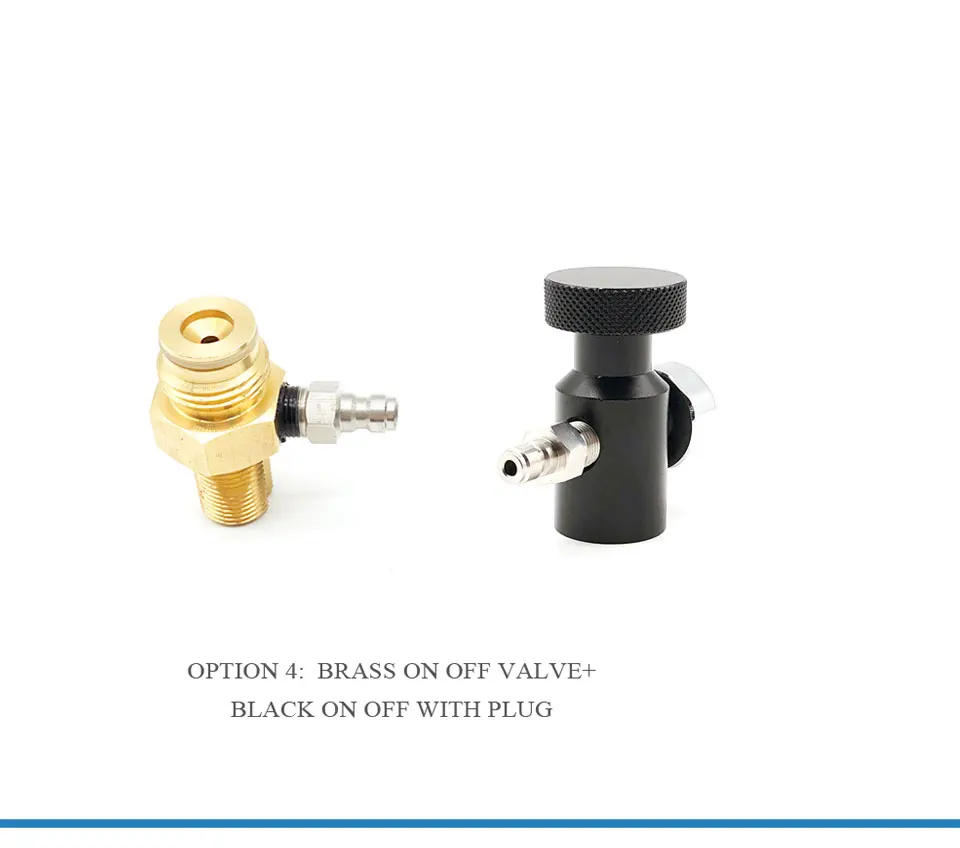

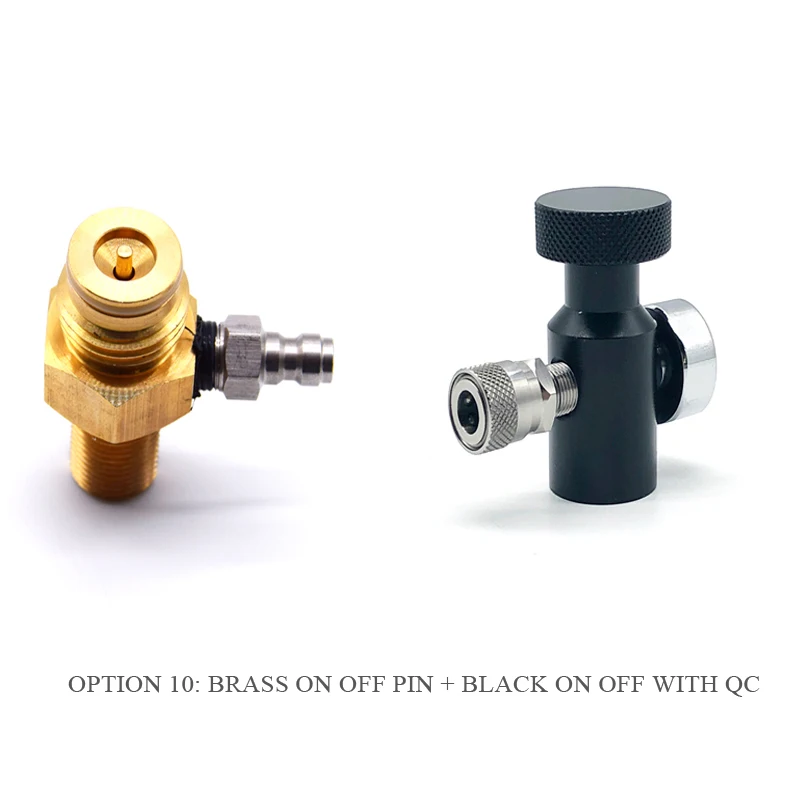

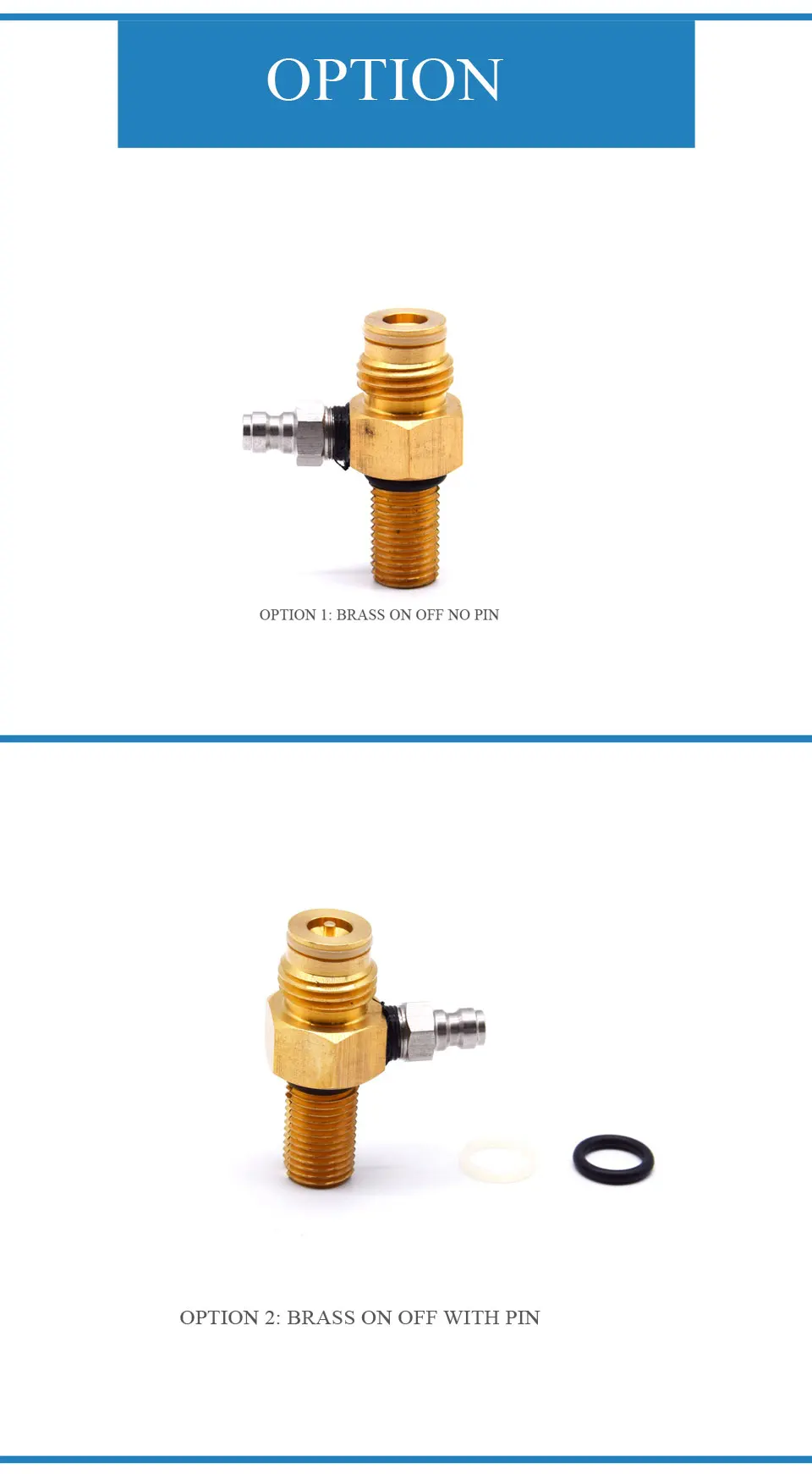

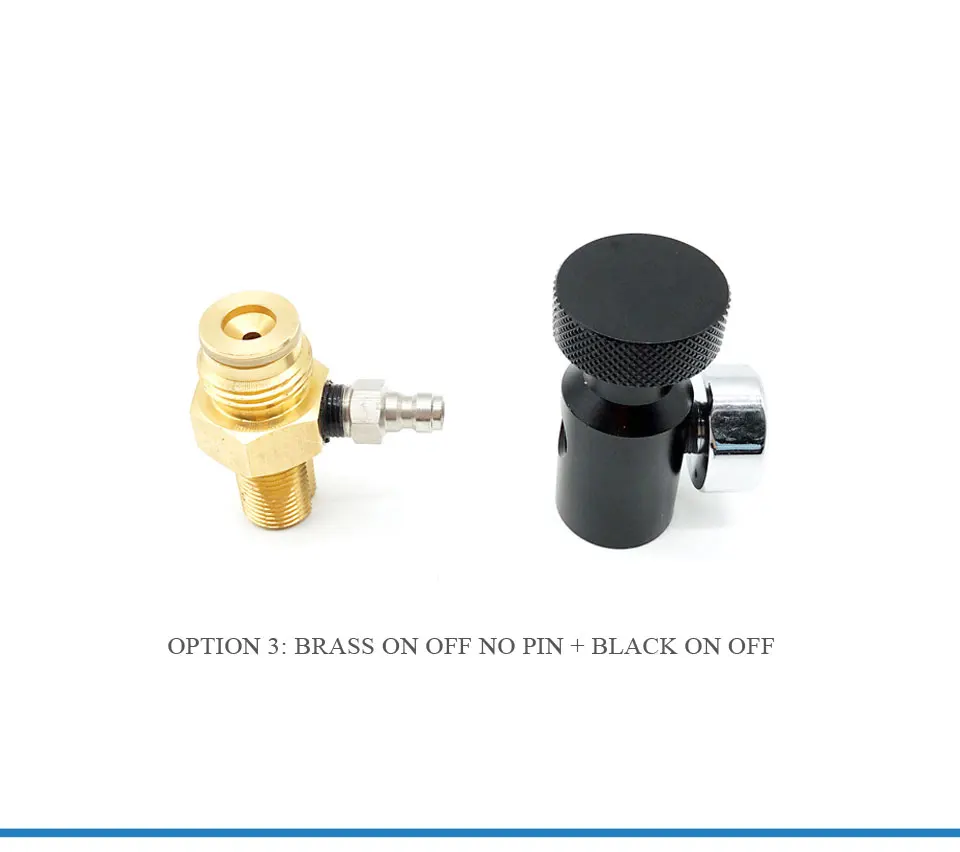

, Новый пейнтбольный баллон с СО2 ВКЛ. ВЫКЛ. Переходник 5/8 “18UNF и G1 / 2 14 с резьбой | |
QUPB пейнтбола воздуха АЗС Вт / Винт Bleeder С Stailess сталь плетеный шланг 20 ” HSS003

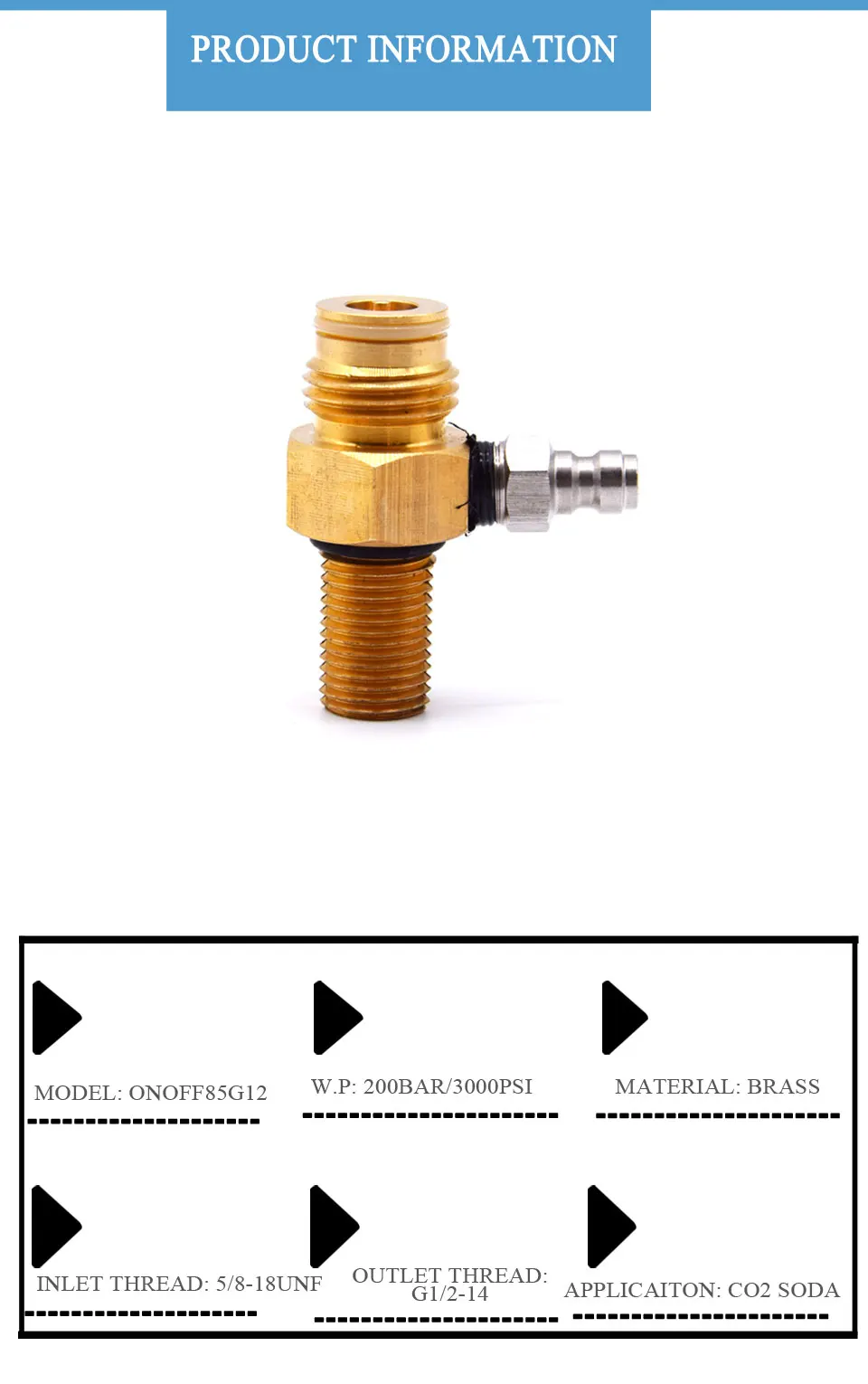

ОПИСАНИЕ

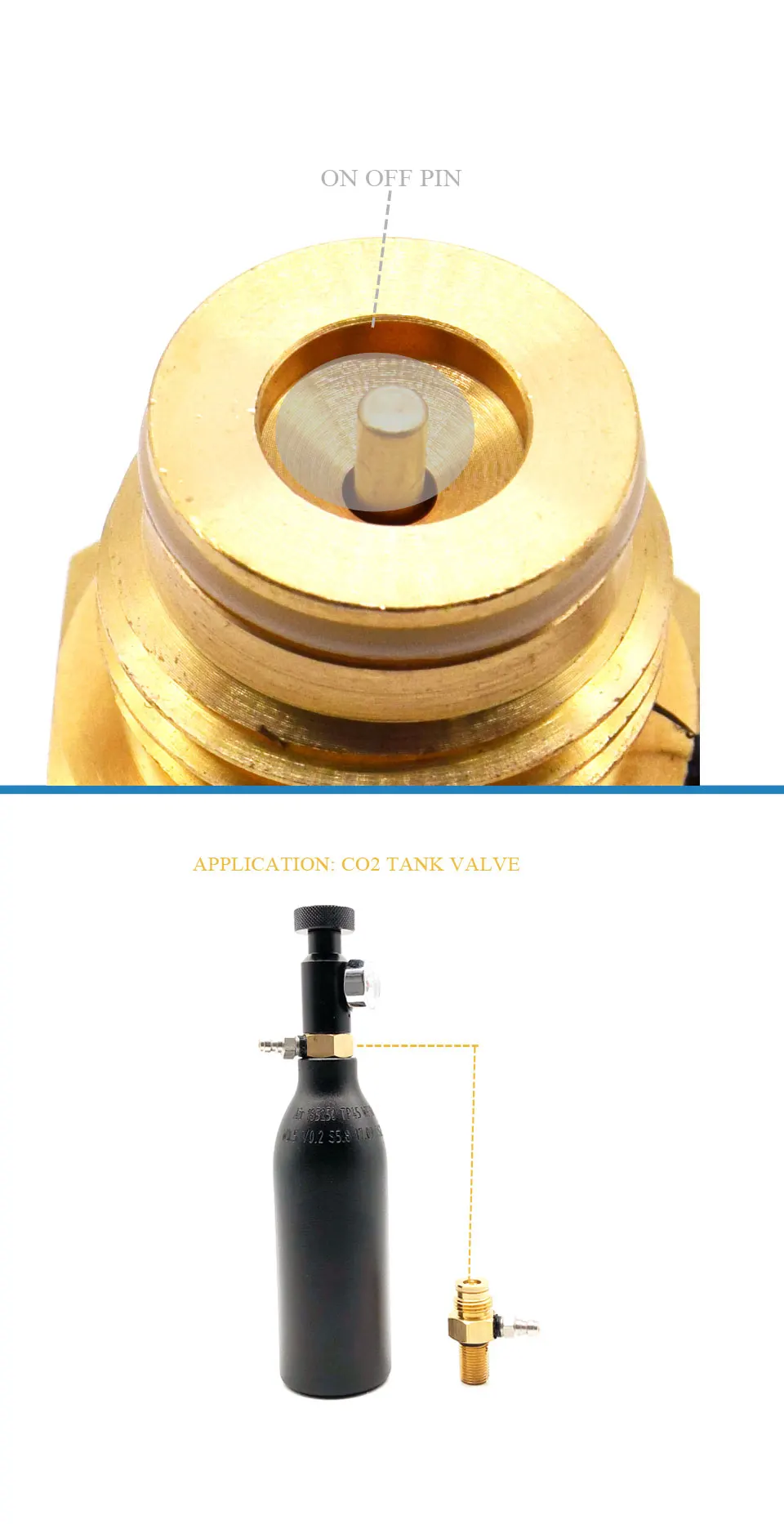

- QUPB ш2 на запорный клапан
- Стандартная замена ш2 вентиль баллона
- Пригодное 20oz / 16oz / 9oz Со2 бак

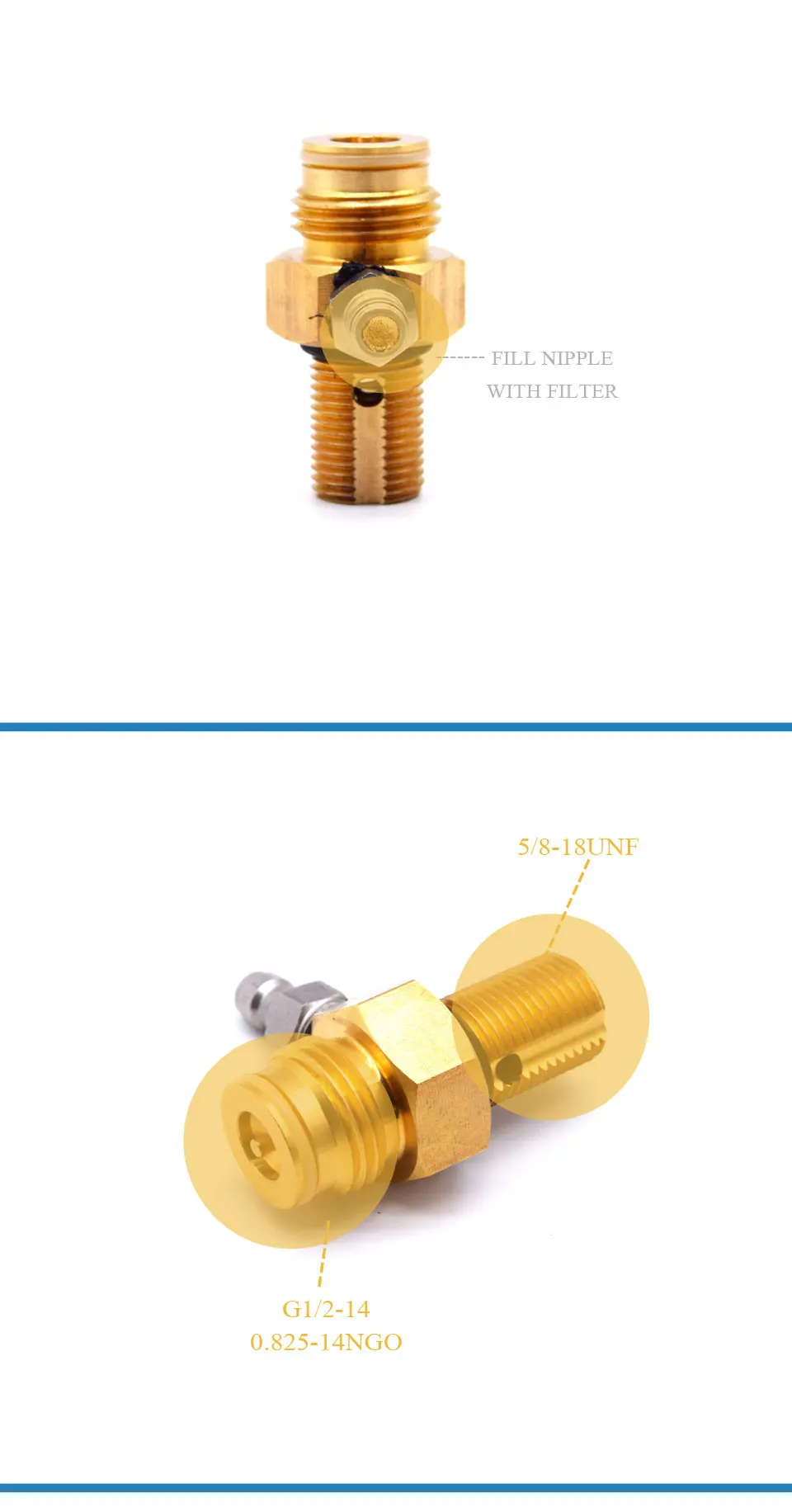

- Подходит для любого резервуара СО2 с резьбой 5 / 8-18unf

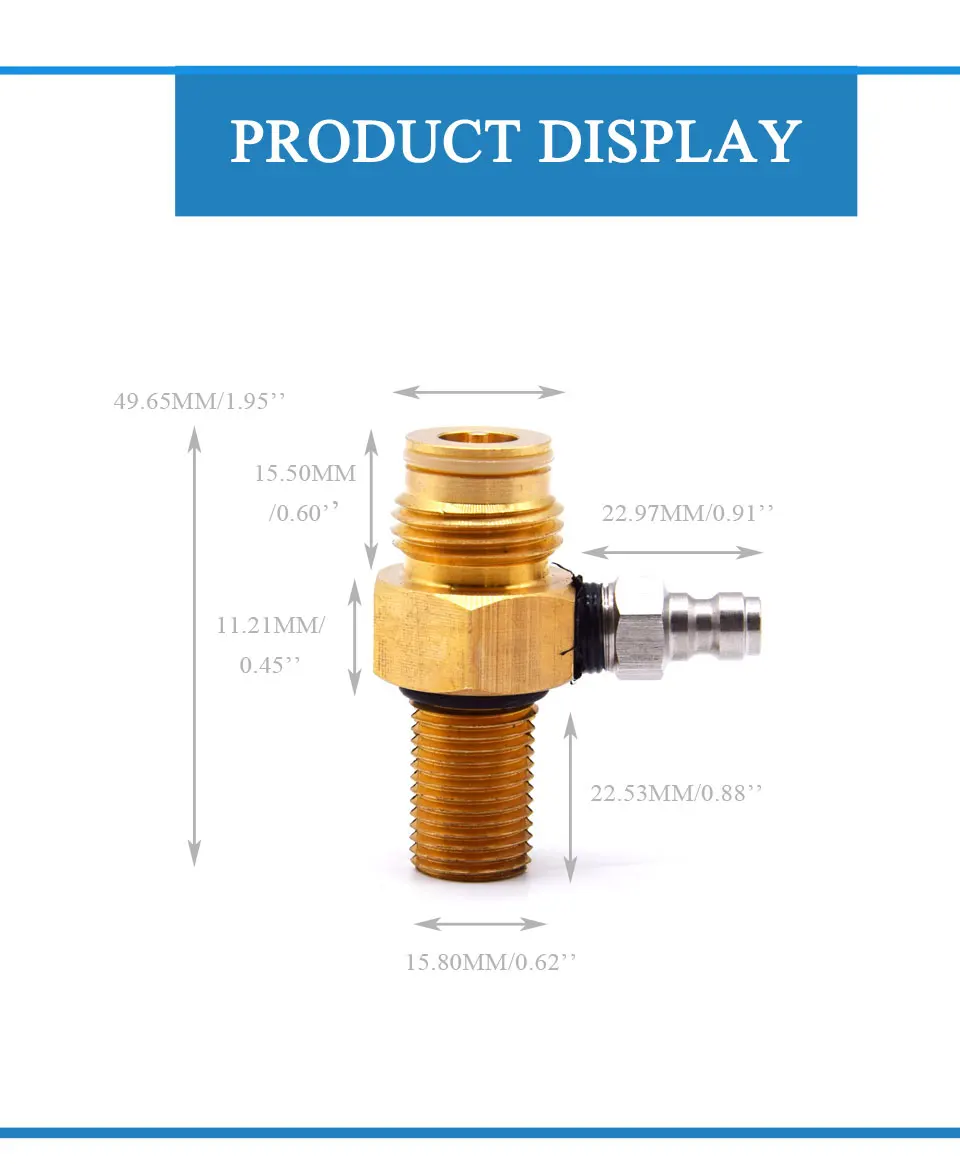

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Вес изделия: 105 грамм (только латунный клапан)
- 190гранс (латунный клапан и черный на выходном клапане)
- Изделие Цвет: золотая медь
- Встроенный материал: медь
- В комплект поставки входят: 1 шт. Двухпозиционный клапан со2 или 1 комплект со2 со встроенным клапаном плюс черный выключатель
ФУНКЦИЯ
4949
