Г2С сталь характеристики: Сталь 09г2с – характеристика, применение и свойства стали 09г2с — Портал о ломе, отходах и экологии

alexxlab | 01.06.2021 | 0 | Разное

Содержание

Сталь 09Г2С: властивості, характеристики, аналоги

Характеристика сталі 09Г2С

Низьковуглецева і низьколегована конструкційна сталь. Відноситься до групи якісних залізовуглецевих сплавів, тому в її складі міститься менше 0,04% сірки і не більше 0,035% фосфору.

В основному сталь 09Г2С використовується при виробництві толстолістового і широкосмугового прокату, а також сортового і фасонного прокату. Сплав має універсальне призначення, але особливу цінність сталь представляє завдяки відмінній зварюваності через невеликий вміст вуглецю. Знаходить застосування в машинобудуванні, інжинірингу та будівництві. Може використовуватися для виготовленні зварних і збірних металоконструкцій, а також для штучного і масового виробництва зварних і незварних виробів і деталей.

Хімічні властивості

У сталевому сплаві 09Г2С сума легуючих компонентів становить не більше 2,5%, що визначає сталь як низьколеговану Її маркування вказує на те, що сталь є кремнієвомарганцевистою. Зміст вуглецю в межах 0,09%. Кількісна маса марганцю (Г) не перевищує 2,0%, а кремнію (С) - близько 0,7% (згідно з прийнятими нормами, якщо кількість значимого легуючого компонента менш 1%, цифрове позначення в маркуванні не вказується).

Хімічний склад сталі 09Г2С в процентному співвідношенні

C

Si

Mn

Ni

S

P

N

Cr

Cu

As

Fe

до 0,12

0,5-0,8

1,3-1,7

до 0,30

до 0,04

до 0,035

до 0,008

до 0,3

до 0,30

до 0,08

~96-97


Приблизний склад сплаву

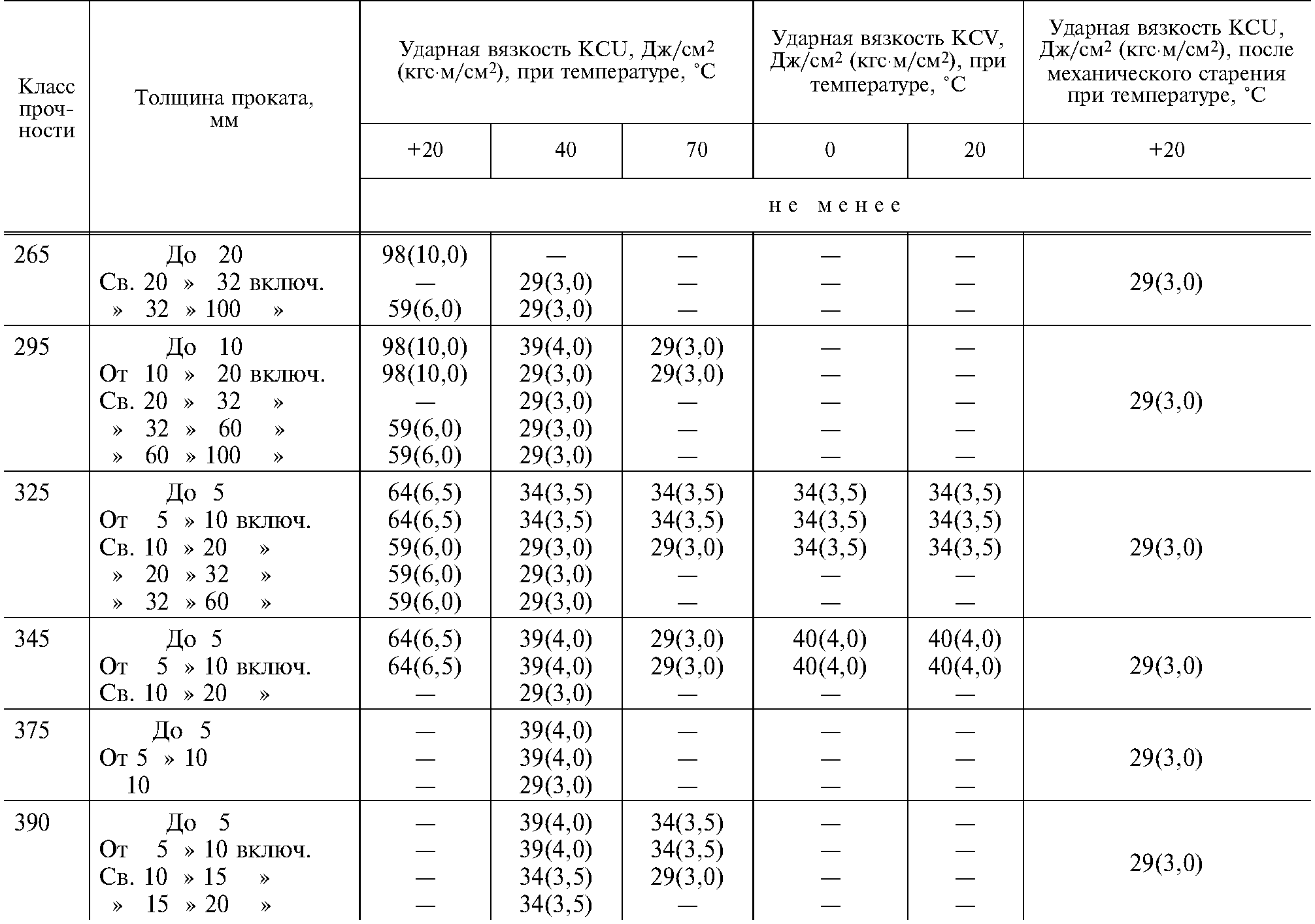

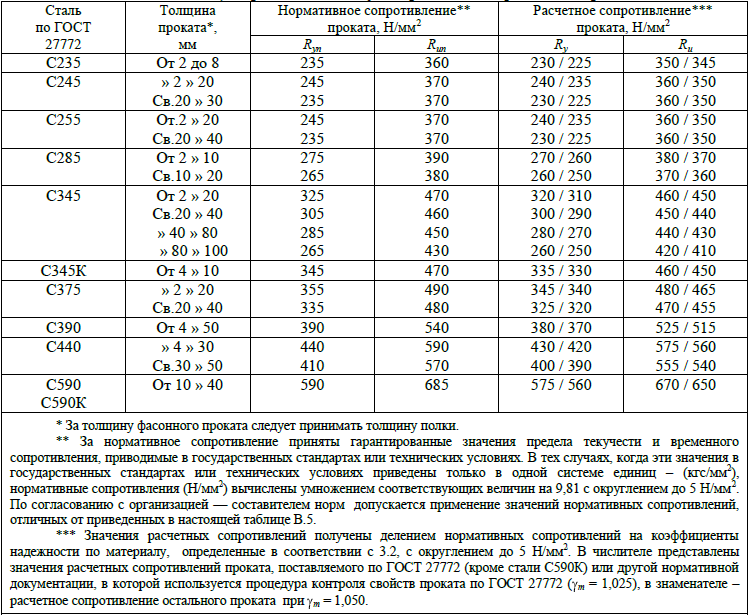

Фізико-механічні властивості сталі 09Г2С

Низький вміст вуглецю в сталі компенсується підвищеним вмістом марганцю і кремнію. Тому сплав 09Г2С відрізняється рідкісним поєднанням високої міцності, універсальності застосування і відносно низькій вартості. Після термообробки вона набуває підвищену міцність і задовільні параметри закалюваності.

Металовироби зі сталі 09Г2С зберігають свої механічні властивості в розширеному температурному інтервалі від -70 ° до + 450 ° і відмінно витримують постійний і ударний вплив високих тисків. Варто враховувати, що повільне охолодження призводить до зниження ударної в'язкості.

Фізико-механічні властивості сталі 09Г2С

Марка сталі

Перетин, Мм

Питома вага, г/см3

Твердість матеріала НВ, МПа

Температура ковальської обробки, ˚С

σ0.2, Н/мм2

σв, Н/мм2

δ, %

Ψ, %

KCU, Дж/см2

09Г2С

10…20

7,85

112…127

850…1250

325

470

21

63

59

32…60

285

450

80…160

265

430

Застосування

Сталевий сплав використовується для виготовлення інструментального оснащення для гарячої висадки кріплення, складних штампів, виштовхувачів. З нього виробляють:

  • приварні фланці для промислового обладнання, запірної арматури і трубопровідних комунікацій;
  • деталі машин гірничо-шахтного комплексу;
  • кронштейни і елементи кріплення.

Сталь 09Г2С володіє підвищеним опором абразивному зносу. Тому з неї виходять найбільш довговічні робочі елементи будівельних і дорожніх машин. При виготовленні штоків і шпинделів необхідно додатково виконувати азотування.

Вироби з 09Г2С відмінно зварюються дуговим, контактним і газовим зварюванням як з попереднім прогріванням, так і без нього. Перед зварювальною і спорідненою обробкою вироби і металопрокат зі сталі 09Г2С рекомендується ретельно очистити від слідів іржі, бруду і окалини.

Аналоги стал
і 09Г2С в міжнародній практиці

Страни ЄС (відповідно Болгарія, Угорщина, Німеччина)

09G2S/Vh3/13Mn6, 9MnSi5

КНР

12Mn

Японія

SB49



Сталь 09Г2С

Сталь 09Г2С -низколегированная конструкционная  для сварных работ. 09Г2С- сталь свариваемая без ограничений, при сварке  не требует подогрева и последующей термообработки.

Сталь 09Г2С не флокеночувствительна и не склонна к отпускной хрупкости.

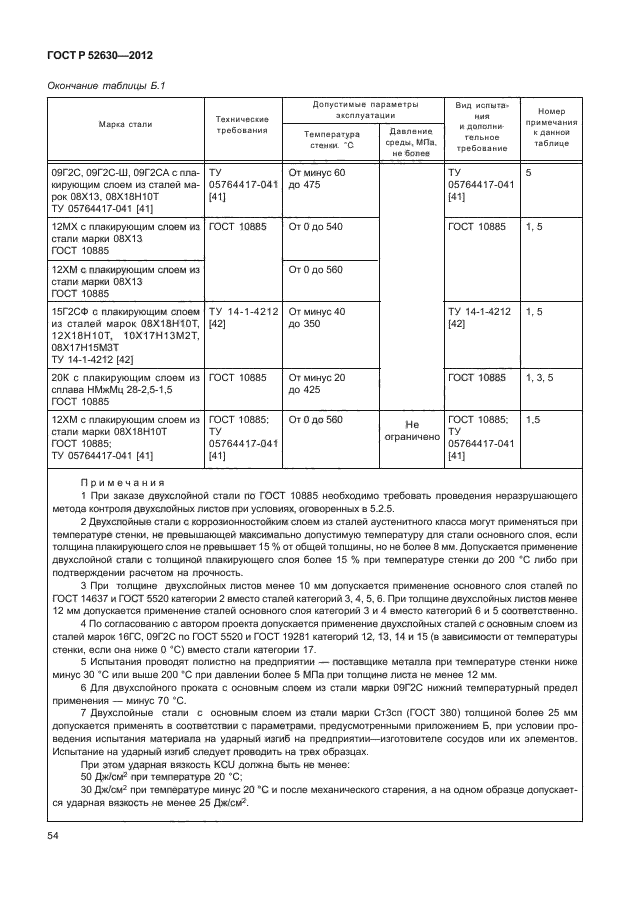

Сталь 09Г2С используется:

  • для производства паровых котлов
  • для производства аппаратов и емкостей, работающих под давлением при температуре -70 - +450 °С
  • для производства сварных листовых конструкций в химическом и нефтяном машиностроении
  • в судостроении
Типы и размеры 09Г2С:
  • Квадрат 09Г2С изготавливается с размером сторон 63-200 мм ( ГОСТ 2591-88). По тех. соглашению производится квадрат 220 мм.
  • Круг 09Г2С имеет размер от 28 до 180 включительно ( ГОСТ 2590-88)
  • Полоса 09Г2С имеет толщину от 12-50 мм и ширину 40-160 мм ( ГОСТ 103-76)

Заменителями стали 09Г2С являются марки 09Г2,09Г2Т,09Г2ДТ, а так же 10Г2С.

Химический состав в % стали 09Г2С.



CSiMnNiSPCrNCuAs
 до 0.120.5-0.81.3-1.7 до 0.3 до 0.04 до 0.035 до 0.3 до 0.008 до 0.3 до 0.08



Механические свойства при Т=20

o
С стали 09Г2С.
СортаментРазмерНапр.sвsTd5yKCUТермообр.
-мм-МПаМПа%%кДж / м2-
Лист4 50035021

Физические свойства стали 09Г2С.



TE 10-5a106lrCR 109
ГрадМПа1/ГрадВт/(м·град)кг/м3Дж/(кг·град)Ом·м
20
100 11.4
200 12.2
300 12.6
400 13.2
500 13.8

Обозначения:

Механические свойства:
 sв- Предел кратковременной прочности, [МПа]
sT- Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5- Относительное удлинение при разрыве, [ % ]
y- Относительное сужение, [ % ]
KCU- Ударная вязкость, [ кДж / м2]
HB- Твердость по Бринеллю

Физические свойства:
 T- Температура, при которой получены данные свойства, [Град]
E - Модуль упругости первого рода , [МПа]
a - Коэффициент температурного (линейного) расширения (диапазон 20o - T ) , [1/Град]
l - Коэффициент теплопроводности (теплоемкость стали) , [Вт/(м·град)]
r - Плотность стали , [кг/м3]
C- Удельная теплоемкость стали (диапазон 20o - T ), [Дж/(кг·град)]
R- Удельное электросопротивление, [Ом·м]















09Г2С

Характеристика материала. Сталь 38Х2МЮА.

Марка
Сталь 38Х2МЮА
Классификация
Сталь жаропрочная релаксационностойкая
Заменитель
сталь 38Х2ЮА, 38ХВФЮ, 20Х3МВФ(ЭИ-415). 38Х2Ю
Прочие обозначения
38Х2МЮА, ст.38Х2МЮА, 38Х2МЮА, 38ХМЮА, 38Х2МЮА-Ш
Иностранные аналоги
DIN 41CrAlMo7 (1.8509)-
Применение
азотируемые детали: Штоки клапанов паровых турбин, работющие при температуре до 450 °С, гильзы цилиндров двигателей внутреннего сгорания, иглы форсунок, тарелки букс, распылители, пальцы, плунжеры, распределительные валики, шестерни, валы, втулки и другие детали.
Общая характеристика
сталь коррозионностойкая в атмосферных условиях после азотирования. Не склонна к отпускной хрупкости, флокеночувствительная. Для сварных конструкций не применяется, теплоустойчива до 500°С. Плотность при 20°С - 7,71х10³ кг/м³
Видпоставки
Сортовой прокат, в том числе фасонный
ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006
Калиброванный пруток
ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 1051-73
Шлифованный пруток и серебрянка
ГОСТ 14955-77.
Поковки и кованые заготовки
ГОСТ 1133-71, ТУ 14-1-2765-79
Листы и полосы
ГОСТ 103-76
Технические условия и химический состав
ГОСТ 5949-75, ГОСТ 4543-71

Химическийсоставв % материала 38Х2МЮА

Химический элемент
%
Алюминий (Al)
0. 7 - 1.1
Кремний (Si), не более
0.2 - 0.45
Медь (Cu), не более
до   0.3
Марганец (Mn), не более
0.3 - 0.6
Молибден (Mo)
0.15 - 0.25
Никель (Ni)
до   0.3
Фосфор (P), не более
до   0.025
Хром (Cr)
1.35 - 1.65
Сера (S), не более
до   0. 025
Углерод (C)
0.35 - 0.42

Механическиесвойствастали 38Х2МЮА

Сечение, мм
s0,2, МПа
sв, МПа
d5, %
y, %
KCU, Дж/м2
HB
Пруток. Закалка 940 °С, водаилимасло. Отпуск 640 °С, водаилимасло.
30
835
980
14
50
88

Поковки. Закалка. Отпуск.
100-300
590
735
13
40
49
235-277
Закалка 930-950 °С, маслоиливода. Отпуск 640-680 °С, воздух.
60
880
1030
18
52

250-300
100
730
880
10
45
59

200
590
780
10
45
59

Закалка 950 °С, масло. Отпуск 550 °С, масло
120
780-880
930-1030
12-15
35-45
69-98
285-302

Механическиесвойстваприповышенныхтемпературах

t отпуска,°С
s0,2, МПа
sв, МПа
d5, %
y, %
KCU, Дж/м2
Пруток. Закалка 930-940 °С,масло. Отпуск 660 °С, 5 часов отпуска. НВ>=255
20
650
800
17
64
157
200
580
780
17
56
152
300
570
810
18
58
127
400
550
720
20
63
127
500
420
470
25
81
98
600
270
300
26
89
98
Образец диаметром 10 мм, длиной 50 мм, прокатанный и отожженный. Скорость деформирования 20 мм/мин. Скорость деформации 0,007 1/с.
800
98
110
66
95

900
66
84
57
97

1000
39
49
66
98

1100
22
32
77
100

1200
15
22
77
100


Механическиесвойствав зависимостиот температурыотпуска

t отпуска,°С
s0,2, МПа
sв, МПа
d5, %
y, %
KCU, Дж/м2
HB
Закалка 900 °С, масло
300
1660
1810
8
43
39
550
400
1520
1670
10
39
10
500
500
1270
1420
10
44
29
450
600
1080
1180
12
60
78
370

Механическиесвойствавзависимостиотсечения

Термообработка, состояние поставки
Сечение, мм
s0,2, МПа
sв, МПа
d5, %
y, %
KCU, Дж/м2
HB
Закалка 930-950 °С, масло или вода. Отпуск 640-680 °С, воздух.

60
880
1030
18
52

250-300

100
730
880
10
45
59


200
590
780
10
45
59

Закалка 940 °С, масло. Отпуск 600 °С.
Место вырезки образца - центр
30
780
910
17
52
115

Закалка 940 °С, через воду в масло. Отпуск 600 °С
Место вырезки образца - центр
50
830
950
16
50
102

Место вырезки образца - центр
80
830
940
15
50
48

Место вырезки образца - центр
140
780
920
15
48
41

Место вырезки образца - центр
180
710
860
15
47
36

Место вырезки образца - край
180
780
930
14
48
39

Место вырезки образца - центр
220
730
880
15
43
35

Место вырезки образца - край
220
800
930
16
43
34


Механическиесвойствапри 20 градС

Термообработка, состояние поставки
s0,2, МПа
sв, МПа
d5, %
y, %
KCU, Дж/м2
Закалка 930-940 °С, масло. Отпуск 660 °С.
Тепловая выдержка 500 °С 5000 ч.
640
800
20
60
152
Тепловая выдержка 550 °С 5000 ч.
550
710
23
63
171

Технологическиесвойства

Температура ковки
Начала 1240, конца 800. Сечения до 50 мм охлаждаются в штабелях на воздухе, 51-100 мм - в ящиках.
Свариваемость
не применяется для сварных конструкций.
Обрабатываемость резанием
В закаленном и отпущенном состоянии при НВ 240-277 sB = 780 МПа Ku тв.спл. = 0.75, Ku б.ст. = 0.55.
Склонность к отпускной способности
не склонна
Флокеночувствительность
чувствительна

Температуракритическихточек

Критическая точка
Mn
Ar1
Ar3
Ac1
Ac3
°С
330
665
740
800
865

Твердость

Состояние поставки, режим термообработки
НВ
HV
Закалка 930-950 С, масло или вода. Отпуск 640-680 С, воздух. Азотирование 520-540 С с печью до 100 С.
269-300
850-1050

Пределвыносливости

s-1, МПа
n
sв, МПа
s0,2, МПа
Термообработка, состояние стали
392-480
1Е+7
810
650
Закалка 940 С, масло. Отпуск 660 С, 5 ч, воздух. НВ 255
608-617



Закалка 940 С, масло. Азотирование 500 С, 48 ч

Прокаливаемость

Расстояние от торца, мм / HRC э
1.3
3
6
9
12
18
24
30
36
42
52. 0
52.0
51.5
49.5
48.5
45.5
44.0
43.5
43.5
Критический диаметр в воде, мм
Критический диаметр в масле, мм
70
45

Физические свойства

Температура испытания, °С
20
100
200
300
400
500
600
700
800
900
Модуль нормальной упругости, Е, ГПа
209
202
194
190
181
174
162
147
137

Модуль упругости при сдвиге кручением G, ГПа
82
79
76
75
71
67
62
57
53

Коэффициент теплопроводности Вт/(м ·°С)
33
33
32
31
20
20
28
27
27

Температура испытания, °С
20- 100
20- 200
20- 300
20- 400
20- 500
20- 600
20- 700
20- 800
20- 900
20- 1000
Коэффициент линейного расширения (a, 10-6 1/°С)
11.
11.8
12.7
13.4
13.9
14.7
14.9
12.3


Удельная теплоемкость (С, Дж/(кг · °С))
496
517
533
546
575
609
638
676



Обозначения:

Механическиесвойства :
sв
- Предел кратковременной прочности , [МПа]
sT
- Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5
- Относительное удлинение при разрыве , [ % ]
y
- Относительное сужение , [ % ]
KCU
- Ударная вязкость , [ кДж / м2]
HB
- Твердость по Бринеллю , [МПа]
Физическиесвойства :
T
- Температура, при которой получены данные свойства , [Град]
E
- Модуль упругости первого рода , [МПа]
a
- Коэффициент температурного (линейного) расширения (диапазон 20o - T ) , [1/Град]
l
- Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r
- Плотность материала , [кг/м3]
C
- Удельная теплоемкость материала (диапазон 20o - T ), [Дж/(кг·град)]
R
- Удельное электросопротивление, [Ом·м]
Свариваемость :
безограничений
- сварка производится без подогрева и без последующей термообработки
ограниченносвариваемая
- сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая
- для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки - отжиг

компания Металлинвест в Компании Металлинвест

Характеристика материала 09Г2

Марка:09Г2
Заменитель:10Г2, 09Г2С, 09Г2Д, 09Г2Т
Классификация:Сталь конструкционная низколегированная для сварных конструкций
Применение:стойки ферм, верхние обвязки вагонов, хребтовые балки, двутавры и другие детали вагоностроения, детали экскаваторов, элементы сварных металлоконструкций и другие детали, работающие при температуре от —40 до +450 С.

Химический состав в % материала 09Г2.


CSiMnNiSPCrNCuAs
 до 0.120.17-0.371.4-1.8 до 0.3 до 0.04 до 0.035 до 0.3 до 0.008 до 0.3 до 0.08

Температура критических точек материала 09Г2.


Ac1=720, Ac3(Acm)=830, Ar3(Arcm)=710,  Ar1=620, Mn=320

Механические свойства при Т=20oС материала 09Г2.


СортаментРазмерНапр.sвsTd5yKCUТермообр.
-мм-МПаМПа%%кДж / м2-
Лист4 45031021

Технологические свойства материала 09Г2.


Свариваемость:без ограничений.
Флокеночувствительность:не чувствительна.
Склонность к отпускной хрупкости:не склонна.

Обозначения:

Механические свойства:
 sв- Предел кратковременной прочности, [МПа]
sT- Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5- Относительное удлинение при разрыве, [ % ]
y- Относительное сужение, [ % ]
KCU- Ударная вязкость, [ кДж / м2]
HB- Твердость по Бринеллю

Свариваемость:
без ограничений- сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая- сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая- для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки - отжиг

Швеллер номер 40 09Г2С и другие типы из этой стали – описание + Видео

Швеллер 09Г2С, то есть из этой марки низколегированной стали, производят двух видов: горячекатаный и гнутый. Оба типа изделий выпускаются по своим отдельным ГОСТам сортамента, что определяет между ними отличия по характеристикам, зависящим от размеров и параметров поперечного сечения. Свойства, зависящие от используемой для изготовления марки стали, у гнутых и горячекатаных стальных швеллерных профилей в большинстве своем одинаковые и регламентируются одним и тем же стандартом технических условий.

1 Какие швеллеры производят из ст 09Г2С – виды и ГОСТы

Горячекатаные швеллерные изделия бывают:

  • общего назначения применения и специального – делают по стандарту сортамента под номером 8240-97;
  • специального назначения для использования в автомобильной промышленности – делают по 19425-74;
  • специального назначения для применения в вагоностроении – делают по 5267.1-90.

Швеллер стальной

Гнутые швеллерные профили могут быть:

  • равнополочными (с полками, ширина которых одинаковая) – делают по стандарту сортамента 8278-83;
  • неравнополочными – по 8281-80.

Как известно, ГОСТы сортамента устанавливают не все характеристики металлопродукции, производимой по ним, а только определенную категорию. А именно: непосредственно сам сортамент изделий и такие их характеристики, как форма, размеры и площадь поперечного сечения, масса 1 м, общая длина, предельные отклонения от этих величин и ряд других, рассчитанных разработчиками стандарта по данным вышеприведенным параметрам. А все остальные, не менее важные, характеристики металлопродукции (из каких марок стали производится и ее химический состав, физико-механические параметры изделия, а также другие требования к условиям и качеству изготовления) регламентируются другими ГОСТами – так называемыми стандартами технических условий.

Для горячекатаных швеллерных профилей их несколько. И все эти ГОСТы техусловий непосредственно определяют область, технологические способы и параметры применения производимых по ним металлоизделий (причем, не только швеллеров). На металлопродукцию, выпускаемую из ст 09Г2С, распространяется стандарт 19281-2014.

Гнутый стальной швеллер 09Г2С тоже производят по нескольким ГОСТам техусловий. Однако среди них есть 1, который можно отнести к основному, так как в нем указываются общие основные требования к изготовлению гнутых профилей. Это стандарт 11474-76.

В нем в числе прочих требований указывается перечень уже других ГОСТов техусловий, по которым должны производиться гнутые профили. Вот эти стандарты непосредственно определяют область, технологические способы и условия применения гнутых профилей и регламентируют соответствующие тому марки стали и характеристики готового изделия. На гнутую металлопродукцию, выпускаемую из ст 09Г2С, распространяются все тот же, вышеупомянутый для горячекатаных швеллеров, стандарт 19281 и еще один – 17066-94.

Однако последний ГОСТ во многом дублирует стандарт техусловий 19281, а также ссылается на него по ряду ключевых моментов своих требований. Поэтому, можно считать, что и у горячекатаных, и у гнутых швеллеров из ст 09Г2С характеристики, зависящие от используемой для изготовления марки стали, регламентируются одним стандартом техусловий – 19281-2014. А то, что многие эти характеристики у обоих типов швеллерных профилей одинаковые либо близки по значению, станет ясно из последующих глав.

2 Вес, размеры и другие характеристики горячекатаных изделий – каковы они?

Параметры, регламентируемые стандартами сортамента (в том числе размеры и вес), можно узнать в них самих. Эти ГОСТы приведены в предыдущей главе. Их также можно выяснить, ознакомившись со статьей сайта "Швеллерные профили стандарта 8240". И в этой же публикации можно узнать все основные параметры для изделий стандартов 19425 и 5267.1, так как они идентичны тем, что устанавливает ГОСТ 8240 на профили, производимые по нему. Встречается только небольшая разница в обозначении серий определенных типоразмеров (номеров) профилей. А также все эти три ГОСТа отличаются между собой требованиями к длине, точности изготовления, предельным отклонениям от номинальных параметров и ряду других, назовем их дополнительными, характеристик.

Швеллеры из стали 09Г2С

Кроме того, на швеллер 40У 09Г2С размеры, вес и прочие основные характеристики стандартов сортамента можно посмотреть в отдельной статье сайта. Это публикация под названием "Масса, размеры и характеристики швеллерного профиля № 40". Все характеристики, устанавливаемые стандартом техусловий 19281-2014, можно узнать, соответственно, в этом ГОСТе. Причем, не следует пользоваться предыдущей редакцией – 19281-89. Ряд положений и требований этого документа отменены, и поэтому недействительны.

А ряд механических свойств из стандарта 19281 горячекатаных швеллерных изделий, произведенных из низколегированной ст 09Г2С, приведены далее и ниже. Профили должны без повреждений (разрывов и трещин) выдерживать испытание изгибанием на угол в 180° вокруг оправки, диаметр которой равен удвоенной толщине испытуемого образца.

Таблица 1. Механические свойства горячекатаных швеллерных профилей из ст 09Г2С по классам прочности при испытаниях их на растяжение.

Класс прочности согласно ГОСТ 19281 горячекатаного швеллера из ст 09Г2С

Механические свойства профиля, не менее

Предел текучести sТ, Н/мм2

Временное сопротивление sв, Н/мм2

Относительное удлинение d5, %

265

265

430

21

295

295

430

315*

315

440

325

325

450

345

345

480

355*

355

480

375

375

510

440*

440

590

19

Примечание. Для класса прочности, помеченного "*", стандартом не регламентируется производство швеллера из конкретной стали (в том числе из ст 09Г2С). Марка согласовывается между производителем и заказчиком.

3 Гнутая стальная продукция – что говорит стандарт 19281-2014?

Размеры, вес и все остальные характеристики гнутых стальных швеллерных профилей (равнополочных и неравнополочных), устанавливаемые стандартами 8278 и 8281 соответственно, можно выяснить в статье сайта на эту тему. Ее название: "Гнутые швеллеры – размеры, вес и остальные параметры". Либо можно ознакомиться непосредственно с каждым из вышеуказанных стандартов (под номерами 8278 и 8281).

Все характеристики, устанавливаемые вышеупомянутыми (в первой главе) стандартами техусловий для гнутых стальных швеллерных профилей из низколегированной ст 09Г2С, можно узнать непосредственно в этих ГОСТах: 11474-76, 19281 и 17066. Как и для горячекатаных швеллеров, следует отметить, что необходимо пользоваться последней, а не предыдущей редакцией стандарта 19281. То есть 19281-2014, а не 19281-89, ряд положений и требований которой отменены, и поэтому не действительны.

Швеллер 09Г2С

А ряд механических свойств из стандарта 19281 гнутых швеллерных изделий, произведенных из ст 09Г2С, приведены далее и ниже. Как и горячекатаные, гнутые профили должны без повреждений (разрывов и трещин) выдерживать испытание изгибанием на угол в 180° вокруг оправки, диаметр которой равен удвоенной толщине испытуемого образца.

Таблица 2. Механические свойства равнополочных и неравнополочных гнутых стальных швеллерных профилей из ст 09Г2С по классам прочности при испытаниях их на растяжение.

Класс прочности согласно ГОСТ 19281 гнутого швеллера из ст 09Г2С

Механические свойства профиля, не менее

Предел текучести sТ, Н/мм2

Временное сопротивление sв, Н/мм2

Относительное удлинение d5, %

265

265

430

21

315

315

450

325

325

450

345

345

490

355

355

490

375

375

510

20

государственный стандарт, расшифровка, состав, характеристики

Сталь 09г2с относится к низколегированным. Благодаря особым техническим характеристикам, их сохранению при снижении температуры окружающей среды, она применяется в разных сферах промышленности. В отличие от других видов сплавов, она хорошо сваривается. Прежде чем думать, где лучше применить такую сталь, рекомендуется изучить ее состав, структуру, физические и механические свойства.

Сталь (Фото: pixabay.com)

Состав и структура

Прежде изучать состав стали 09г2с нужно разобраться с расшифровкой маркировки:

  1. Цифра, стоящая спереди, — количество основного компонента состава помимо железа. В данном случае это углерод, процентное содержание которого достигает 0,09%. От его количества зависит показатель твердости, прочности материала.
  2. Буква после числового обозначения — наличие химической обработки стали при производстве. В состав вводится определенное количество марганца. Цифра после буквы указывает на процентное содержание вносимого компонента.
  3. Последний символ — наличие легирующего компонента. В данном случае это кремний, процентное содержание которого не может превышать 1%.

Список дополнительных легирующих компонентов, вредных примесей:

  • кремний — от 0,5 до 0,8%;
  • никель — не более 0,3%;
  • марганец — от 1,3 до 1,7%;
  • фосфор — не более 0,035%;
  • сера — не более 0,04%;
  • хром — не более 0,3%;
  • мышьяк — не более 0,08%;
  • медь — до 0,3%;
  • азот — до 0,008%.

Количество железа — от 96 до 97%, углерода — до 0,12%. Общее процентное содержание легирующих компонентов может достигать 2,5%. Требования к составу указаны в ГОСТ 27772-88.

Арматура из стали (Фото: pixabay.com)

Характеристики и свойства

Физические свойства:

  1. Высокая устойчивость давлению, механическим нагрузкам при нагревании.
  2. Долговечность.
  3. Устойчивость к нагрузкам, которые воздействуют на поверхности стали с переменным вектором силы.
  4. Коэффициент линейного расширения при нагревании до 100 °C — 1,14×10-5. При нагревании до 500 °C — 1,38×10-5.
  5. Хорошая свариваемость.

Механические свойства:

  1. Временное сопротивление — 345 Мпа.
  2. Максимальная прочность — 490 Мпа.
  3. Плотность — 7,85 г/куб см.
  4. Предел текучести — от 155 до 255 Мпа, зависит от температурного режима.
  5. Относительное удлинение — 21%.
  6. Ударная вязкость — 64 KCU.

Эти свойства применимы к фасонному, сортовому прокату с сечением не более 10 мм. Они зависят от процентного содержания основных компонентов, легирующих добавок.

Удельная масса — 7850 кг/м3. Показатель плотности меняется под воздействием окружающих факторов, зависит от количества легирующих добавок в составе.

Забор из стали (Фото: pixabay.com)

Изготовление

Основа для изготовления материала — чугун. Он проходит долгий процесс оптимизации, при котором повышается количество углерода в составе, улучшаются основные свойства металла. Для достижения определенных технических характеристик вносятся дополнительные легирующие добавки.

Технологии изготовления:

  1. Мартеновский способ. Промышленная печь загружается ломом, чугуном, шихтой, дополнительными компонентами. Груда металла расплавляется с помощью факела сжигаемого топлива. Когда лом будет расплавлен, в ванную добавляются легирующие компоненты. При проведении процедуры применяются специальные мартеновские печи, которые могут выплавлять единовременно до 900 тонн металла.
  2. Электротермический способ. При изготовлении применяется промышленная электрическая печь, с помощью которой можно точно выставлять режим нагрева, контролировать процесс производства металла. Главное преимущество технологии — возможность получения металла с наименьшим содержанием вредных примесей (фосфора, серы). Благодаря возможности выставлять очень высокие температуры нагрева, можно получить специализированные виды стали, с уникальными техническими характеристиками.
  3. Конверторный. Расплавленный чугун заливается в плавильный аппарат, продувается кислородом. Примеси, содержащиеся в чугуне, начинают окисляться. При окислении выделяется большое количество тепла, которое повышает общую температуру до 1600 °C.

Сферы применения

Сферы применения:

  1. Изготовление деталей, которые подвергаются большой нагрузке — металлические уголки, швеллера, оси, балки.
  2. Сборка транспортных средств, промышленного оборудования, постройка металлоконструкций. Благодаря устойчивости к воздействию разных температур, конструкции можно применять в разных климатических условиях.
  3. Применение в химической промышленности. Материал устойчив к воздействию химикатов.
  4. Изготовление столбов, ограждений, каркасов для общественных лавок, беседок, качелей, детских горок, турников.
  5. Производство обогревательного оборудования, паровых котлов, машин для сельскохозяйственной деятельности.

Чтобы использовать материал в других сферах промышленности, в ее состав добавляются разные легирующие компоненты.

Рельсы (Фото: pixabay.com)

Достоинства и недостатки

Положительные стороны:

  1. Малый удельный вес.
  2. Высокая прочность.
  3. Долговечность. Срок службы при нормальных условиях эксплуатации — более 30 лет.
  4. Широкий температурный диапазон для применения без деформирования структуры (-70 — +425 °C).
  5. Хорошая свариваемость. При сварке не изменяется зернистость, сохраняется пластичность.
  6. Отсутствие отпускной хрупкости.
  7. Экономичность.
  8. Устойчивость к механическим воздействиям.
  9. Простота обработки.

У данного материала есть один существенный недостаток — низкая устойчивость к образованию ржавчины. Это сужает области применения сплава.

Обработка

При сваривании можно использовать большинство видов электродов. Подходящие виды сварки:

  • ручная дуговая;
  • автоматическая дуговая;
  • электрошлаковая.

При проведении сварки нужно использовать газовую защиту (среда инертных газов) или флюс.

Ограничений по свариваемости нет. Листовой прокат, имеющий сечение не более 40 мм, можно сваривать без дополнительной обработки кромок. Детали не нужно дополнительно обрабатывать термически или химически.

Чтобы избежать образования закалочной структуры, которая будет формироваться при сварке, после окончания работ деталь нужно подвергнуть отпуску. Температура нагрева — не более 660 °C. После этого важно правильно охладить деталь. Для этого она должна медленно остывать в печи. Благодаря этому не будут деформироваться отдельные места заготовки. Высокотемпературный отпуск можно не применять к деталям с сечением менее 36 мм.

Сталь 09г2с устойчива к высоким, низким температурам. Это расширяет сферы применения данного материала, делая его подходящим для применения в суровых климатических условиях. Под воздействием низких температур сохраняются другие технические характеристики — прочность, твердость. Благодаря этому данный вид стали востребован на мировом рынке строительных материалов.

Cталь 09Г2С. Круг. Шестигранник. Лист. Труба бесшовная. Уголок. Балка. Двутавр. Швеллер.

Характеристика материала сталь 09Г2С.

Химический состав в % материала 09Г2С

Температура критических точек материала 09Г2С.

Механические свойства при Т=20oС материала 09Г2С .

СортаментРазмерНапр.sвsTd5yKCU Термообр.
- мм - МПа МПа % % кДж / м2-
Лист4 500 35021

Физические свойства материала 09Г2С .

TE 10- 5a 10 6lrCR 10 9
Град МПа 1/Град Вт/(м·град)кг/м3Дж/(кг·град)Ом·м
20
100   11.4
200   12.2
300   12.6
400   13.2
500   13.8
TE 10- 5a 10 6lrCR 10 9

Технологические свойства материала 09Г2С .

  Свариваемость:без ограничений.
  Флокеночувствительность:не чувствительна.
  Склонность к отпускной хрупкости:не склонна.

Зарубежные аналоги материала 09Г2СВнимание!   Указаны как точные, так и ближайшие аналоги.

ГерманияЯпонияКитайБолгарияВенгрияРумыния
DIN,WNrJISGBBDSMSZSTAS

Обозначения:

Механические свойства :
sв- Предел кратковременной прочности , [МПа]
sT- Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5- Относительное удлинение при разрыве , [ % ]
y- Относительное сужение , [ % ]
KCU- Ударная вязкость , [ кДж / м2]
HB- Твердость по Бринеллю , [МПа]

Физические свойства :
T - Температура, при которой получены данные свойства , [Град]
E- Модуль упругости первого рода , [МПа]
a- Коэффициент температурного (линейного) расширения (диапазон 20o - T ) , [1/Град]
l- Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r- Плотность материала , [кг/м3]
C - Удельная теплоемкость материала (диапазон 20o - T ), [Дж/(кг·град)]
R - Удельное электросопротивление, [Ом·м]

Свариваемость :
без ограничений - сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая- сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая- для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки - отжиг
Марочник стали и сплавов Ac1 = 725 ,      Ac3(Acm) = 860 ,       Ar3(Arcm) = 780 ,       Ar1 = 625 C Si Mn Ni S P Cr N Cu As до   0.12 0.5 - 0.8 1.3 - 1.7 до   0.3 до   0.04 до   0.035 до   0.3 до   0.008 до   0.3 до   0.08 Марка : 09Г2С Заменитель: 09Г2, 09Г2ДТ, 09Г2Т,10Г2С Классификация : Сталь конструкционная низколегированная для сварных конструкций
Продукция, предлагаемая предприятиями-рекламодателями:   Нет данных.
Применение: различные детали и элементы сварных металлоконструкций, работающих при температуре от —70 до +425°С под давлением. Зарубежные аналоги: Известны

BlueScope Steel Australia: Полный список для загрузки

Ваш поиск Automotive Steels дал 6 результатов.

Это двухстраничное техническое описание содержит общую информацию о холоднокатаной стали, такую ​​как: общее описание; характеристики поверхности; чистота поверхности; краевое состояние; старение; место хранения; допуски; таблицы данных.

Дата выхода: 11 января 2003 г. Штрих-код: 9320075038007 Подробности файла: PDF 179 KB

В этом двухстраничном техническом описании для холоднокатаной формуемой стали CA3SN-G приводится следующее: общее описание, типичное использование, австралийские стандарты, гарантированные свойства стальной основы, химический состав стальной основы, размерные возможности, условия поставки и характеристики изготовления.

Дата выхода: 15 апреля 2019 г. Штрих-код: 9320075090333 Подробная информация о файле: PDF 271 KB

В этом двухстраничном техническом описании для стали HA3, горячекатаной формуемой стали, пригодной при травлении для операций средней вытяжки и тяжелого прессования, приводится следующее: Общее описание, типичное применение, австралийские стандарты, гарантированные свойства стальной основы, размерные возможности, нормальные / дополнительные условия поставки. , типичные диапазоны свойств и производственные характеристики.

Дата выхода: 15 апреля 2019 г. Штрих-код: 93200750 Подробности файла: PDF 391 KB

Горячеоцинкованная промышленная формовочная сталь с блестящей поверхностью, пригодная для общего производства, широко доступная на складе дистрибьюторов.Продукт подходит для рисования средней тяжести и подходит для замков толщиной до 1,6 мм.

Дата выхода: 27 октября 2020 г. Штрих-код: 9320075036959 Подробности файла: PDF 177 KB

В этом двухстраничном техническом описании представлена ​​следующая техническая информация о формуемой стали ZINCANNEAL® G2S с металлическим покрытием: общее описание, свойства пожарной опасности, типичный химический состав стальной основы, типичное использование, австралийские стандарты, гарантированные свойства стальной основы, размерные возможности, нормальные / дополнительные условия поставки, типичные диапазоны свойств и производственные характеристики.

Дата выхода: 01.06.2020 Штрих-код: 9320075093471 Подробности о файле: PDF 133 KB

В этом двухстраничном техническом описании для холоднокатаной конструкционной стали CM350-G приводится следующее: общее описание, типичное применение, австралийские и международные стандарты, гарантированные свойства стальной основы, химический состав стальной основы, гарантированные свойства стальной основы, размерные возможности , условия поставки и производственные показатели.

Дата выхода: 01.08.2019 Штрих-код: 9320075056353 Подробная информация о файле: PDF 150 KB

Ассортимент цинкановой стали, их различия и сходства

Сталь

Zincanneal отличается упругостью и повышенной прочностью.По этой причине она быстро стала предпочтительной сталью для ряда различных производителей по всей Австралии.

Теперь у Zincanneal есть собственный ассортимент продукции с их отличительными характеристиками. В этом посте мы рассмотрим ассортимент продукции Zincanneal, а также поймем различия между ними.

Zincanneal G2S Сталь

Как и Zincanneal в целом, сталь Zincanneal G2S является коммерческой формовочной сталью, подвергнутой матовой горячей погружению в металлический сплав цинка и железа.

Сталь

Zincanneal G2S имеет толщину от 0,5 мм до 2 мм. Типичный класс покрытия для стали Zincanneal G2S - ZF100, в то время как другие варианты включают ZF80, 60F60 и 45F45.

С точки зрения австралийских стандартов, мы рассматриваем AS 1365 и AS 1397: 2001 для цинковой стали G2S.

Химические свойства стали Zincanneal G2S включают гарантированное максимальное процентное содержание:

  • Марганец (Mn) - 0,45
  • Углерод (C) - 0,10
  • Сера (S) - 0.03
  • Фосфор (P) - 0,025

Для стандартной поставляемой стали Zincanneal G2S (ZF100) типичный диапазон продукции для толщины 0,6 мм составляет 300–370 МПа для предела текучести и 360–420 МПа для прочности на растяжение. Те же значения МПа для толщины 2 мм составляют 260–310 и 340–370 соответственно.

Факторы, делающие сталь Zincanneal G2S такой привлекательной

Сталь G2S привлекает производителей благодаря ее отличным оценкам по ряду производственных тестов.Например, при предварительной окраске, сварке, профилировании или гибке, сталь Zincanneal G2S имеет лучший в своем классе рейтинг 5. Даже когда дело доходит до прессования или волочения, ее рейтинг - отличный 3.

Zincanneal G2S Steel Applications

Благодаря своей прочности и устойчивости к элементам, сталь Zincanneal G2S находит множество различных применений, включая целый ряд открытых окрашенных панелей; неоткрытые автомобильные панели; торговые морозильники и холодильники; акустическая потолочная плитка; стиральные машины; распределительные щиты; и дверные коробки, чтобы назвать несколько.

Оцинкованная сталь G3NS и G3NS-E

Подобно стали G2S, сталь G3NS и G3NS-E также матируется горячим погружением в сплав цинка и железа. В то же время сталь Zincanneal G3NS на шаг впереди стали G2S, гарантируя отсутствие старения.

Сталь

Zincanneal G3NS имеет толщину от 0,6 мм до 1,6 мм. Типичный класс покрытия для стали Zincanneal G3NS - 45F45, в то время как другие варианты включают ZF80, ZF100 и 60F60.

Австралийские стандарты для стали Zincanneal G3NS - AS 1365 и AS 1297: 2001.

Гарантированные максимальные процентные значения химических свойств стали Zincanneal G3NS составляют:

  • Марганец (Mn) - 0,40
  • Углерод (C) - 0,08
  • Сера (S) - 0,025
  • Фосфор (P) - 0,02

Для обычного класса покрытия стали Zincanneal G3NS (45F45) стандартные диапазоны продукции для толщины 0,6 мм составляют 150–190 МПа для предела текучести и 290–330 МПа для прочности на растяжение. Для толщины 1,6 мм эти же значения МПа находятся в диапазоне от 160–190 до 280–310 соответственно.

Коэффициент притяжения цинковой стали G3NS

Как и сталь Zincanneal G2S, сталь G3NS также показывает очень хорошие результаты при производстве. Фактически, он идет на несколько ступеней вперед! Например, он имеет наивысший рейтинг (5) по пяти различным методам изготовления: сварка, формирование замков, предварительная окраска, профилирование и гибка. По двум другим методам, вытяжке и прессованию, сталь Zincanneal G3NS получила оценку 4.

как очень надежная.

Применение цинкового отжига G3NS

Благодаря повышенной прочности и долговечности, которыми обладает Zincanneal G3NS - по сравнению со сталью G2S, он является отличным выбором для автомобильных панелей и компонентов, в том числе тех, которые могут подвергаться воздействию элементов.В противном случае мы наблюдаем более частое использование стали G2S в случае неоткрытых автомобильных панелей.

Заключение

Как сталь Zincanneal G2S, так и сталь Zincanneal G3NS имеют свои отличительные особенности и грани. Выше мы выделили некоторые существенные различия между ними.

В то же время необходимо отметить, что обе эти линейки продукции из цинкованной стали имеют общие черты. Например, если мы посмотрим на индекс свойств пожарной опасности обоих, они получат лучший результат (0) по всем параметрам, а именно.Воспламеняемость, распространение пламени, выделение тепла и образование дыма. Таким образом, с точки зрения пожарной безопасности, оба эти типа цинкованной стали являются отличным выбором.

Кроме того, когда дело доходит до приобретения после использования, рекомендуется использовать оба этих типа стали в течение 6 месяцев. В противном случае существует вероятность возникновения коррозии, связанной с хранением.

Наконец, оба типа стали Zincanneal G2S и G3NS не подходят для окраски катушек или даже для последующей окраски формования, поскольку обе они подвержены проблемам, связанным с адгезией краски.

Galvabond - Распределение BlueScope

Сталь GALVABOND® G2 и сталь G2S

Сталь

GALVABOND® G2 - это промышленная формовочная сталь с горячим цинкованием и блестящей поверхностью, подходящая для общего производства, широко доступная на складе дистрибьюторов. Продукт подходит для умеренного волочения и подходит для зашивания замков толщиной до 1,6 мм. Сталь GALVABOND® G2S подвергается дрессировке для улучшения качества поверхности. При нормальных условиях хранения на нем не будет канавок в течение 3 месяцев после цинкования.

Вы можете быть уверены, что сталь GALVABOND® G2S не будет иметь бороздок в течение трех месяцев после цинкования (при нормальных условиях хранения). Подходит для общего производства, в том числе:

  • Трубчатые изделия
  • Каналы и панели кондиционирования
  • Ящики счетчики, прицепы, лотки кабельные
  • Строительные леса, доски, сетка для рендеринга
  • Кормушки

Сталь GALVABOND® Сталь G3N и G3NS

Вы можете быть уверены в гарантии BlueScope, что они не стареют и не подвергаются нагрузкам на носилки.Разработан специально с учетом требований:

  • Автомобильные компоненты
  • Вычерченные панели и компоненты прибора

Источник: www.steel.com.au

Наше ценностное предложение

Когда вы выбираете BlueScope Distribution, мы стремимся предоставить вам качественную продукцию из стали и алюминия и исключительное обслуживание клиентов. Наше ценностное предложение основано на следующих ключевых предложениях продуктов и услуг:

Аккредитованная продукция из стали

Мы помогаем снизить риск соответствия за счет нашей аккредитации системы менеджмента качества ISO 9001, обеспечивая уверенность в нашем бизнесе.Мы понимаем важность прослеживаемости материалов и можем предоставить сертификаты испытаний для соответствия всей нашей продукции из стального листа, обеспечивая спокойствие и неизменно высокое качество. Это устраняет проблемы и помогает гарантировать, что стальная продукция, которую вы покупаете у нас, соответствует необходимым стандартам и соответствует своему назначению.

Обработанные продукты и детали

Мы работаем с нашими клиентами, чтобы обеспечить уверенность в наших обработанных продуктах и ​​деталях. Это, в свою очередь, позволило некоторым клиентам освободить складские площади и использовать свою рабочую силу для создания добавленной стоимости в дальнейшем.От резки, продольной резки и перемотки до сложной и точной фрезерной резки - ваш материал будет доставлен с маркировкой и надежно упакован в соответствии с инструкциями. Мы также стремимся обеспечить своевременную доставку в соответствии с графиком вашего проекта.

Управление цепочками поставок

Управление несколькими заданиями и проектами может быть сложной задачей, требующей больших затрат времени и ресурсов, требующих определенных навыков и опыта. BlueScope Distribution предоставляет экспертные знания в области управления запасами, эффективности цепочки поставок и оптимизации запасов.Это может помочь вашему бизнесу сократить оборотный капитал, не забывая о наличии запасов.

Повышение узнаваемости бренда

Мы стремимся сотрудничать с нашими клиентами, чтобы обеспечить длительные отношения, основанные на доверии. Используя наши бренды, BlueScope Distribution стремится к дальнейшей поддержке бизнеса наших клиентов. Мы работаем с нашими клиентами, чтобы помочь в дальнейшем продвижении их продуктов и услуг в новые и существующие сегменты.

Обзор

Steel Efficiency Review®

The Steel Efficiency Reviews® подходит для предприятий всех форм и размеров в полном спектре сталелитейной промышленности.Мы внимательно изучаем ваши производственные и технологические линии, чтобы помочь вам определить экономию средств и времени и порекомендовать возможные улучшения.

Проведение анализа эффективности стали® не требует затрат и риска. Наши консультанты SER® просто предлагают вам рекомендации по возможному повышению эффективности и производительности вашей работы. Мы вернемся к вам в кратчайшие сроки с отчетом, в котором подробно описаны наши выводы, рекомендации и решения.

The Steel Efficiency Reviews® изучает различные аспекты вашего бизнеса и дает советы по этим семи ключевым областям:

  1. Обработка
  2. Опись
  3. Движение
  4. Переделка
  5. Превышение производства
  6. Время ожидания
  7. Транспорт

Посетите http: // steelefficiencyreview.com.au/, чтобы узнать больше о нашей программе SER®.

Ознакомьтесь с другими нашими продуктами:

Не забудьте ознакомиться с другими нашими брендами:

Обзор

Taurus G2S от Alien Gear Holsters

У Taurus G2S такой же ствол диаметром 3,25 дюйма, как у G2C, и оба ствола имеют калибр 9 мм. Ранее PT140 G2 и PT740 G2 были доступны в .40 S&W. На данный момент ничего не доступно в этом патроннике, но на сайте Taurus упоминается модель .40 S&W, так что она, скорее всего, появится.Вы можете приобрести горку из черной или нержавеющей стали.

Как и G2C, G2S имеет несколько текстурированных областей вокруг рукоятки, которые кажутся немного наждачными, но не доставляют неудобств коже. Цепи, но не скрежет. Также присутствуют упор для пальцев и рельефные прорези для большого пальца, которые многие считают приятной особенностью G2C, также известной как The Artist, ранее известная как PT111 G2.

Слайд очень похож по внешнему виду, хотя у G2S есть небольшое оплавление на вертикальной поверхности делового конца слайда, а не на его вершине.Прицельные приспособления представляют собой те же трехточечные прицелы, боевую заднюю рампу и переднее лезвие, оба соединены «ласточкин хвост», поэтому при необходимости их можно дрейфовать. Так же, как и в модели «Компакт», есть планка 1913 года для фонарей / лазеров.

Емкость магазина 7 + 1 9мм. Точно неизвестно, использует ли G2S те же магазины, что и PT709 Slim, но вполне возможно, что это возможно. Однако у G2S есть небольшой упор для мизинца, поэтому его может и не быть.

Более тонкий магазин означает также меньшую ширину, хотя и не намного.Габаритные размеры составляют 6,25 дюйма в длину, 4,8 дюйма в высоту и 1,1 дюйма в ширину. Вес без патронов составляет 20,25 унции, что соответствует аналогичным характеристикам пистолетов, таких как M&P Shield, Glock 43 и т. Д.

Элементы управления только слева. Есть ручной предохранитель, который вы можете носить с собой или нет. Вам нужно будет запустить затвор, чтобы управлять пистолетом, так как затвор снова фиксируется на пустом магазине, поэтому здесь не будет никаких выстрелов. Выпуск журнала скромный, но полезный.

Спусковой механизм имеет двойное срабатывание. Телец называет их DA / SA ... но это не так, потому что они уволены нападающим. Более того, режим курка «DA» полувзводит и отключает ударник, а режим «SA» имеет-кран. У триггеров почти нет никакого приема, с внезапным стеком и разрывом в конце. В режиме «DA» накопление происходит примерно на от момента нажатия на спусковой крючок.

Рекомендуемая производителем розничная цена

составляет 316,89 доллара, но платить такую ​​сумму в магазине было бы шокирующим. 250 долларов или чуть меньше больше по душе.Но стоит ли оно того?

% PDF-1.6 % 40 0 объект > эндобдж 126 0 объект > поток 2007-12-05T13: 22: 22Z2007-12-06T14: 23: 09-05: 002007-12-06T14: 23: 09-05: 00application / pdf

  • Adobe Acrobat 8.11 Paper Capture Plug-inuid: 8225ee95-0cde-4202-834e-c03ced898911uuid: f0756b48-bfe3-4bb8-9a77-2429da4d06df конечный поток эндобдж 3 0 obj > эндобдж 7 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> эндобдж 11 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> эндобдж 15 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> эндобдж 19 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> эндобдж 23 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> эндобдж 27 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> эндобдж 31 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> эндобдж 35 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> эндобдж 39 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> эндобдж 125 0 объект > поток HTMo1 ٿ ǴjgƟ6a% $ p! MUHU ~ * $ ͳ_> Ծ? Ĥ9h9! NŋK + gV3q & D҂QBm ڈ ^, _ ^? T3f.> Y P6󙎟

    Лист и рулон - BlueScope Steel

     Лист и катушка
    руководство по продукту
    Лист и катушка
    руководство по продукту
    Индекс
    2
    5
    6
    9
    Листовая и рулонная продукция BlueScope Steel
    диапазон - австралийский эталон
    Ассортимент листовой и рулонной продукции
    Соглашение об именовании
    Общие описания листов и
    катушки
    - Горячекатаный рулон
    - Холоднокатаный рулон
    - Катушка с металлическим покрытием
    - Предварительно окрашенный змеевик
    32
    33
    34
    35 год
    36
    46
    48
    50
    Паспорта продукта
    Как заказать листовую и рулонную продукцию
    Служба поддержки
    Хранение и уход
    Допуски на листовые и рулонные изделия
    Сертификация
    Контакты BlueScope Steel
    Глоссарий
    Ограниченный выпуск.Эта публикация была составлена ​​для Австралийской сталелитейной конвенции ASI 2010 в качестве предварительного просмотра
    контент, который будет размещен на веб-сайте BlueScope Steel, посвященном листам и рулонам, который будет запущен в ноябре 2010 года.
    Руководство по продукции в листах и ​​рулонах
    1
    Лист BlueScope Steel
    и ассортимент рулонной продукции -
    австралийский эталон
    BlueScope Steel гордится своим широким ассортиментом
    листовой и рулонный прокат - рулон горячекатаный, рулон холоднокатаный,
    змеевик с металлическим покрытием и предварительно окрашенный змеевик.
    Это руководство по листовой и рулонной продукции предоставит вам и вашим
    клиентов с информацией, необходимой для выбора
    «Лучший» продукт из нашего ассортимента листов и рулонов для ваших нужд
    использовать приложение.Листы и рулоны BlueScope Steel считаются
    эталон разнообразного производства Австралии
    промышленность по качеству, доставке и поставке, гибкость, продукт
    ассортимент и техническая поддержка. И сделано в Австралии,
    это единственные листовые и рулонные изделия, предназначенные для
    протестирован для работы в австралийских условиях.
    Гарантированное качество
    BlueScope Steel поддерживает свою продукцию, сертифицировав
    их соответствие независимо установленным австралийским
    Стандарты. Эти стандарты охватывают такие вопросы, как
    химический состав и механические свойства стали,
    сопутствующие испытания, инспекции, процедуры сертификации,
    допуски на размеры и нанесение покрытий.2
    Руководство по продукции в листах и ​​рулонах
    Вся продукция в ассортименте листов и рулонов соответствует требованиям
    допуски на размеры, указанные в AS / NZS 1365: 1996.
    Кроме того, наши горячекатаные рулонные изделия производятся для
    Австралийский стандарт AS / NZS 1594: 2002 и большинство холоднокатаных
    рулонные изделия в ассортименте листов и рулонов производятся для
    AS / NZS 1595: 1998. Нанесенное впоследствии металлическое покрытие
    толщина соответствует AS 1397: 2001, а лакокрасочные покрытия
    соответствовать AS / NZS 2728: 2007 в соответствующем Типе.
    Наши сертификаты испытаний содержат соответствующую информацию о
    производство и тестирование всей листовой и рулонной продукции.Эта записанная информация в сочетании с уникальными
    идентичность продукта для каждого рулона мельницы, обеспечивает готовый продукт
    отслеживаемость для поддержки систем качества клиентов.
    BlueScope Steel также имеет систему управления качеством ISO.
    Аккредитация (ISO 9001), аккредитация третьей стороны, которая дополнительно
    гарантирует качество нашей продукции.
    Листы и рулоны BlueScope Steel с металлическим покрытием
    прокатываются и продаются в соответствии с толщиной основного металла
    (BMT), как указано в AS / NZS 1365: 1996. Металлический
    Толщина покрытия добавляется к толщине основного металла.Продукция конкурентов может включать недрагоценный металл и металл.
    покрытия в измерении общей толщины покрытия их
    продукты с металлическим покрытием, что может означать, что продукт
    не будет соответствовать требованиям дизайна или соответствующим австралийским
    Стандарты.
    Разработано с учетом качества
    Металлические и предварительно окрашенные листы и рулоны BlueScope Steel
    продукция тестируется в австралийских условиях в течение многих лет в
    оценочные программы до и после коммерциализации. Нет
    другие сталелитейные компании проектируют и тестируют листовые и рулонные изделия
    для австралийских условий.Наша собственная исследовательская группа отслеживает более 19 000 сталей.
    испытательные панели на семи открытых испытательных площадках по всей Австралии,
    сбор данных о коррозии и атмосферных воздействиях
    представление. BlueScope Steel имеет опыт работы более 30 лет
    данные. Это формирует основу для постоянного улучшения
    эффективность покрытий, нанесенных на наш лист и рулон
    продукты.
    Местное снабжение
    Ассортимент листовой и рулонной продукции BlueScope Steel доступен на местном уровне.
    производятся и распространяются, обеспечивая гибкость и короткие сроки поставки.
    время выполнения возможно.Это означает, что клиенты могут оптимизировать
    уровни запасов для улучшения денежного потока и эффективного реагирования
    к волатильности рынка, например, неожиданному спросу на проект
    ускоренное отслеживание или внесение изменений в спецификации.
    BlueScope Steel разработала линейку листов и рулонов.
    пакеты поставки, которые были адаптированы для удовлетворения потребностей
    определенные рынки, такие как горнодобывающая промышленность, автомобильные компоненты и
    жилищное строительство.
    Наш обширный ассортимент листовой и рулонной продукции может быть
    приобретены у австралийской сети дистрибьюторов, которые
    предлагать ряд дополнительных услуг.За местонахождение вашего
    ближайший дистрибьютор листов и рулонов, используйте «Поиск поставщиков»
    раздел веб-сайта BlueScope Steel по адресу
    www.bluescopesteel.com.au.
    Техническая поддержка
    Команда также может работать в партнерстве с вами и
    ваших клиентов, чтобы изучить возможности разработки нового листа
    и сорта или области применения рулонного продукта.
    Консультации также могут быть предоставлены по вопросам, возникающим после продажи, таким как штамповка, соединение и крепление или резка.
    и резка. Команда технической службы - это опытный местный
    технический ресурс, на который вы и ваши клиенты можете положиться.Обширный ассортимент продукции
    Доступен обширный ассортимент листовой и рулонной продукции.
    с широкими комбинациями ширины, толщины и покрытия Некоторый
    продукты могут дополнительно соответствовать классу A (стандарт) или
    Класс B (более жесткий допуск) Допуски Австралийского стандарта для
    ширина, толщина или длина. Это означает, что эффективность дизайна
    а экономия средств может быть достигнута путем выбора продукта, который
    «лучший вариант» для приложения или процесса.
    Подробная информация о ассортименте листовой и рулонной продукции BlueScope Steel приведена ниже.
    содержится в следующих разделах Руководства по продукту.BlueScope Steel имеет рыночную команду технического обслуживания.
    которые могут посоветовать покупателям наиболее подходящие продукты
    в ассортименте листов и рулонов для конкретных применений,
    производственные процессы или среды.
    Руководство по продукции в листах и ​​рулонах
    3
    4
    Руководство по продукции в листах и ​​рулонах
    Ассортимент листовой и рулонной продукции
    Ассортимент листовой и рулонной продукции BlueScope Steel включает - горячекатаный рулон, холоднокатаный рулон с металлическим покрытием.
    змеевик и предварительно окрашенный змеевик. В таблице ниже представлены различные обозначения марок и связанные с ними марки.
    с ассортиментом продукции.BlueScope Сталь
    горячекатаный рулон
    BlueScope Сталь
    холоднокатаный рулон
    BlueScope Сталь
    катушка с металлическим покрытием
    BlueScope Сталь
    предварительно окрашенная катушка
    Сталь HA200
    Сталь CA1010H-E
    GALVABOND® сталь
    COLORBOND® Coolmax® сталь
    Сталь HA250
    Сталь CA180S-G
    GALVASPAN® сталь
    Стальные изолированные панели COLORBOND®
    Сталь HA300
    Сталь CA220S-G
    Сталь ZINCALUME®
    COLORBOND® Металлическая сталь
    Сталь HA350
    Сталь CA260S-G
    TRUECORE® сталь
    COLORBOND® Permagard® сталь
    Сталь HA300 / 1
    Сталь CA2S-E
    DECKFORM® сталь
    COLORBOND® Нержавеющая сталь
    XTRAFORM® сталь
    Сталь CA3SN-G
    Сталь ZINC HI-TEN®
    COLORBOND® сталь
    Сталь HA1
    Сталь CA4A-G
    Сталь ZINCFORM®
    COLORBOND® Ultra сталь
    BRIGHTFORM® сталь
    Сталь CA5SN-E
    Сталь ZINCANNEAL®
    COLORBOND® XFP сталь
    Сталь HA3
    Сталь CA85T-G
    COLORBOND® XGD сталь
    Сталь HA4N-P
    DRUMSTOCK® сталь
    AQUAPLATE® сталь
    Сталь HA1006
    Сталь CA250T-G
    DRUMSTOCK® Сталь с полимерным покрытием
    Сталь HA1010
    Сталь CM350-G
    Предварительно окрашенная сталь XHW для наружных работ с горячей водой
    Сталь ХК15Б28
    Сталь CU200T-G
    Изделия для экстерьера XMA Сталь с предварительно окрашенным покрытием
    Сталь HA70T-P
    Сталь CV2S1
    GMA Общие промышленные товары Сталь с предварительно окрашенным покрытием
    Сталь CV4S2
    IFS Интерьерная мебель и стеллажи с лакокрасочным покрытием
    Только грунтовка POM Материал сталь
    Панель для письма SWP Покрашенная сталь
    Изделия SGA Superior Gloss Сталь с предварительно окрашенным покрытием
    Руководство по продукции в листах и ​​рулонах
    5
    Соглашение об именовании
    Листу и рулонам BlueScope Steel присваиваются «коды» или обозначения, которые описывают продукт.
    тип, производительность и другие характеристики продукта.Эти обозначения приняты
    от австралийских стандартов.
    Горячекатаный рулон (формованные марки) - номенклатура продукции
    Тип продукта
    Тип стали
    Степень сформированности
    Состояние поверхности
    Отделка поверхности
    H - горячекатаный
    A - Алюминий убит
    1 - Коммерческое оформление
    S - кожа прошла
    П - маринованный
    U - неуказанное раскисление
    3 - Глубокая вытяжка
    N - без старения
    4 - Экстра глубокая вытяжка
    Пример: H
    А
    4
    N
    п
    Горячекатаный рулон (марки твердости) - номенклатура продукции
    Тип продукта
    Тип стали
    Минимальная твердость (HRB)
    Достигается дрессировкой
    Отделка поверхности
    H - горячекатаный
    A - Алюминий убит
    Число
    T - закалка
    П - маринованный
    70
    Т
    п
    U - неуказанное раскисление
    Пример: H
    А
    Горячекатаный рулон (конструкционные марки) - номенклатура продукции
    Тип продукта
    Тип стали
    Минимальный предел текучести (МПа)
    Состояние поверхности
    Отделка поверхности
    H - горячекатаный
    A - Алюминий убит
    Число
    S - кожа прошла
    П - маринованный
    U - неустановленное раскисление
    W - атмосферостойкий
    K - Кремний / Алюминий убит
    Пример: H
    6
    Руководство по продукции в листах и ​​рулонах
    А
    300
    Горячекатаный рулон (аналитические марки) - номенклатура продукции
    Тип продукта
    Тип стали
    Нелегированная углеродистая сталь
    H - горячекатаный
    A - Алюминий убит
    Относится к простой углеродистой стали.
    Индикатор углерода (прибл.иметь в виду
    диапазона углерода в%)
    Поверхность
    условие
    Поверхность
    закончить
    S - кожа прошла
    П - маринованный
    U - неустановленное раскисление
    K - Кремний / Алюминий убит
    Пример: H
    А
    10
    06
    Рулон холоднокатаный (формованные марки) - номенклатура продукции
    Тип продукта
    Тип стали
    Степень сформированности
    Состояние поверхности
    Стабилизированная оценка
    Качество поверхности
    C - холоднокатаный
    A - Алюминий убит
    2 - Коммерческое оформление
    S - кожа прошла
    N - без старения
    G - общего назначения
    U - неустановленное раскисление
    3 - Глубокая вытяжка
    A - Отожженная кожа не прошла
    E - открыт
    S
    E
    4 - Очень глубокая вытяжка
    5 - Критический рисунок
    Пример: C
    А
    2
    Рулон холоднокатаный (марки твердости) - номенклатура продукции
    Тип продукта
    Тип стали
    Минимальная твердость (HRB)
    Достигается дрессировкой
    Качество поверхности
    C - холоднокатаный
    A - Алюминий убит
    Число
    Т - дрессировка
    G - общего назначения
    U - неустановленное раскисление
    Пример: C
    А
    E - открыт
    85
    Т
    грамм
    Холоднокатаный рулон (классы прочности) - номенклатура продукции
    Тип продукта
    Тип стали
    Минимальный предел текучести (МПа)
    Состояние поверхности
    Качество поверхности
    C - холоднокатаный
    A - Алюминий убит
    Число
    S - кожа прошла
    G - общего назначения
    U - неустановленное раскисление
    Т - дрессировка
    W - атмосферостойкий
    Пример: C
    U
    200
    Т
    грамм
    Руководство по продукции в листах и ​​рулонах
    7
    Рулон с металлическим покрытием (конструкционные марки) - номенклатура продукции
    Наименование товара
    Тип продукта
    Минимальный предел текучести (МПа)
    Состояние поверхности
    ЦИНКФОРМ сталь
    Сталь ZINC-HI-TEN®
    GALVASPAN® сталь
    Сталь ZINCALUME®
    G - Непрерывная термообработка и горячее покрытие
    Число
    S - кожа прошла
    Примеры: сталь ZINCFORM®
    грамм
    300
    грамм
    450
    грамм
    550
    ®
    Сталь ZINC-HI-TEN®
    ®
    ZINCALUME сталь
    Рулон с металлическим покрытием (формуемые марки) - номенклатура продукции
    Наименование товара
    ®
    ALVASKIN сталь
    GALVABOND® сталь
    Сталь ZINCALUME®
    Сталь ZINCANNEAL®
    Примеры: GALVAB
    V OND® сталь
    ®
    ZINCALUME сталь
    Тип продукта
    Степень сформированности
    Стабилизированная оценка
    Состояние поверхности
    G - Непрерывная термообработка и горячее покрытие
    2 - Коммерческое оформление
    3 - Чертеж
    N - без старения
    S - кожа прошла
    грамм
    2
    грамм
    2
    COLORBOND® steel - номенклатура продукции
    COLORBOND® сталь
    Предварительно окрашенный змеевик - номенклатура продукции
    Предварительно окрашенная сталь
    COLORBOND® сталь
    Наружные крыши и стены
    XMA
    Внешние промышленные товары
    XFP
    Забор филенчатые панели и перила
    XHW
    Водонагреватели
    Гаражные ворота
    SGA
    Изделия с превосходным блеском
    Панели для холодильных помещений
    SWP
    Знаки Письменные Панели
    IFS
    Мебель и стеллажи для интерьера
    GMA
    Промышленные товары общего назначения
    ПОМ
    Только грунтованный материал
    XGD
    ®
    COLORBOND Permaguard
    изолированные панели стальные
    8
    N
    ®
    Металлическая сталь
    Эстетическая отделка премиум-класса
    Ультра сталь
    Кровельные и ограждающие конструкции, суровые прибрежные и промышленные
    Нержавеющая сталь
    Экстремальные условия
    AQUAPLATE® сталь
    Хранение воды
    Руководство по продукции в листах и ​​рулонах
    Общие описания листовой и рулонной продукции
    Каждый продукт в ассортименте листов и рулонов работает по-своему и подходит для разных конечных целей.
    Приложения.В следующих таблицах приведены основные характеристики и производственные характеристики, стандарты и
    размерные детали, относящиеся к каждому продукту из ассортимента стальных листов и рулонов BlueScope.
    Горячекатаный рулон
    Ассортимент стали
    тип
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Заканчивать
    Гибка ................................ 3
    Рисунок ................................ 2 *
    Нажатие ................................ 2 *
    Профилирование ......................... 3
    Сварка ................................ 5
    Покраска (предварительная обработка)...... 5
    Цинкование .......................... 5
    Легкие структурные
    члены,
    стеллажи, цистерны
    и стеллаж
    AS / NZS
    1594: 2002
    AS / NZS
    1365: 1996
    От 1,5 до 12,7
    До 1800
    Как прокатился.
    BlueScope Сталь
    горячекатаный
    (структурный класс)
    Гибка ................................ 3
    Рисунок ................................ 2 *
    Нажатие ................................ 2 *
    Профилирование ......................... 4
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Цинкование .......................... 5
    Структурные
    секции, свет
    столбы, перила
    и газовые баллоны
    AS / NZS
    1594: 2002
    AS / NZS
    1365: 1996
    1.От 6 до 12,7
    Конструкционная сталь с минимумом
    предел текучести 300 МПа при хорошем
    пластичность.
    BlueScope Сталь
    горячекатаный
    (структурный класс)
    Гибка ................................ 3
    Рисунок ................................ 2 *
    Нажатие ................................ 2 *
    Профилирование ......................... 3
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Цинкование .......................... 5
    Структурные
    секции, свет
    столбы, перила
    и автомобилестроение
    составные части
    AS / NZS
    1594: 2002
    AS / NZS
    1365: 1996
    1.От 6 до 12,7
    Конструкционная сталь с минимумом
    предел текучести 350 МПа и хороший
    пластичность.
    BlueScope Сталь
    горячекатаный
    (структурный класс)
    Гибка ................................ 3
    Рисунок ............................... 2 *
    Нажатие ............................... 2 *
    Профилирование ......................... 3
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Цинкование .......................... 5
    Структурные
    секции, стеллажи,
    шасси грузового автомобиля и
    газовые баллоны
    AS / NZS
    1594: 2002
    AS / NZS
    1365: 1996
    1.От 6 до 6
    Наименование товара
    Описание
    Сталь HA200
    Сталь конструкционная горячекатаная с
    гарантированный минимальный предел текучести
    200 МПа, с хорошей пластичностью и пленкой
    прошло для минимального обрыва катушки и
    улучшенная плоскостность.
    BlueScope Сталь
    горячекатаный
    (структурный класс)
    Конструкционная сталь с минимумом
    предел текучести 250 МПа при хорошем
    пластичность.
    Сталь HA250
    Сталь HA300
    Сталь HA350
    Как это используется
    1 = ограничено 5 = отлично
    Диапазон ширины
    Необязательно, маринованные и промасленные.
    (условия могут быть
    с учетом размерных
    ограничения)
    До 1800
    Как прокатился.Необязательно, маринованные и промасленные.
    (условия могут быть
    с учетом размерных
    ограничения)
    До 1800
    Как прокатился.
    Необязательно, маринованные и промасленные.
    (условия могут быть
    с учетом размерных
    ограничения)
    До 1700
    Как прокатился.
    Необязательно, маринованные и промасленные.
    (условия могут быть
    с учетом размерных
    ограничения)
    Примечание: наличие маринованных и промасленных) толщиной от 6,00 мм до) шириной 1530 мм
    * поверхностная окалина отрицательно влияет на характеристики штампа этого продукта, рекомендуется маринование
    Руководство по продукции в листах и ​​рулонах
    9
    Горячекатаный рулон
    1 = ограничено 5 = отлично
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Заканчивать
    BlueScope Сталь
    горячекатаный
    (структурный класс)
    Гибка................................ 3
    Рисунок ................................ 2 *
    Нажатие ................................ 2 *
    Профилирование ......................... 3
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Цинкование .......................... 5
    Подходит для
    производство
    тонкостенных
    сосуды под давлением
    например LPG
    сосуды и малые
    ресиверы
    AS / NZS
    1594: 2002
    AS / NZS
    1365: 1996
    От 1,6 до 12,7
    До 1800
    Как прокатился.
    Горячекатаный прокат для тяжелых условий эксплуатации.
    формовка и гибка с
    гарантированный минимальный предел текучести
    300 МПа.BlueScope Сталь
    горячекатаный
    (экстра формуемый
    оценка)
    Гибка ................................ 5
    Чертеж ................................ 4 *
    Нажатие ................................ 4 *
    Профилирование ......................... 5
    Сварка ................................. 4
    Покраска (предварительная обработка) ...... 5
    Цинкование .......................... 5
    Автомобильная промышленность
    составные части
    AS / NZS
    1594: 2002
    AS / NZS
    1365: 1996
    1,6 к 6
    Особо формуемая конструкционная сталь
    подходит для тяжелой формовки и
    гибка с гарантированным минимумом
    предел текучести 380 МПа.BlueScope Сталь
    горячекатаный
    (экстра формуемый
    оценка)
    Гибка ................................ 5
    Рисунок ................................ 3 *
    Нажатие ................................ 3 *
    Профилирование ......................... 5
    Сварка ................................ 4
    Покраска (предварительная обработка) ...... 5
    Цинкование .......................... 5
    Автомобильная промышленность
    компоненты и
    газовые баллоны
    AS / NZS
    1594: 2002
    AS / NZS
    1365: 1996
    1,6 к 6
    Горячекатаный особо пластичный, структурный
    сталь, пригодная для тяжелой штамповки и
    гибка с гарантированным минимумом
    предел текучести 480 МПа.BlueScope Сталь
    горячекатаный
    (экстра формуемый
    оценка)
    Гибка ................................ 5
    Рисунок ................................ 3 *
    Нажатие ................................ 3 *
    Профилирование ......................... 5
    Сварка ................................ 4
    Покраска (предварительная обработка) ...... 5
    Цинкование ....................... NR
    Автомобильная промышленность
    составные части
    AS / NZS
    1594: 2002
    AS / NZS
    1365: 1996
    2,5 к 6
    Наименование товара
    Описание
    Сталь HA300 / 1
    Сталь конструкционная горячекатаная с
    гарантированный минимальный предел текучести
    300 МПа, гарантированный минимум
    предел прочности на разрыв 430 МПа, с
    хорошая пластичность.XTRAFORM®
    300 сталь
    XTRAFORM®
    400 сталь
    XTRAFORM®
    500 стали
    Ассортимент стали
    тип
    Примечание: наличие маринованных и промасленных) толщиной от 6,00 мм до) шириной 1530 мм
    * поверхностная окалина отрицательно влияет на характеристики штампа этого продукта, рекомендуется маринование
    10
    Руководство по продукции в листах и ​​рулонах
    Как это используется
    Диапазон ширины
    Необязательно, маринованные и промасленные.
    (условия могут быть
    с учетом размерных
    ограничения)
    До 1530 г.
    Как прокатился.
    Необязательно, маринованные и промасленные.
    (условия могут быть
    с учетом размерных
    ограничения)
    До 1530 г.
    Как прокатился.Необязательно, маринованные и промасленные.
    (условия могут быть
    с учетом размерных
    ограничения)
    До 1530 г.
    Как прокатился.
    Необязательно, маринованные и промасленные.
    (условия могут быть
    с учетом размерных
    ограничения)
    Горячекатаный рулон
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Заканчивать
    Стеллаж светлый
    структурный
    члены, танки,
    перила и
    мебель
    AS / NZS
    1594: 2002
    AS / NZS
    1365: 1996
    От 1,5 до 12,7
    До 1800
    Как прокатился.
    BlueScope Сталь
    горячекатаный
    (формуемый сорт)
    Трубы, стеллажи,
    Гибка ................................ 4
    Чертеж ................................ 3 * простых нажатия,
    Нажатие ................................ 3 * скрытый прибор
    панели и
    Профилирование ......................... 4
    дистрибьюторский склад
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Цинкование .......................... 5
    AS / NZS
    1594: 2002
    AS / NZS
    1365: 1996
    1,6 к 3
    До 1510 г.
    Маринованные и промасленные.
    Формовочная сталь, пригодная для травления
    для среднего рисунка и тяжелого
    прессовые операции. Доступный скин
    прошел для минимального разрыва катушки и
    улучшенная плоскостность.BlueScope Сталь
    горячекатаный
    (формуемый сорт)
    Гибка ................................ 5
    Чертеж ................................ 4 *
    Нажатие ................................ 4 *
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Цинкование .......................... 5
    Сельскохозяйственная
    машины
    автомобильный
    составные части,
    герметичный блок
    корпуса, косилка
    детали, кронштейны
    и мебель
    AS / NZS
    1594: 2002
    AS / NZS
    1365: 1996
    От 1,5 до 12,7
    До 1800
    Как прокатился.Формованный, маринованный, сверхглубокий
    сталь гарантированно не старение, пригодна
    для сильного вытягивания и прессования.
    BlueScope Сталь
    горячекатаный
    (формуемый сорт)
    Гибка ................................ 5
    Рисунок ................................ 5 *
    Нажатие ................................ 5 *
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Цинкование .......................... 5
    Автомобильная промышленность
    составные части,
    части косилки
    AS / NZS
    1594: 2002
    AS / NZS
    1365: 1996
    От 2 до 6
    Наименование товара
    Описание
    Ассортимент стали
    тип
    Сталь HA1
    Формовочная сталь для промышленного использования
    подходит для простой формовки и
    гибочные операции.BlueScope Сталь
    горячекатаный
    (формуемый сорт)
    Гибка ................................ 4
    Рисунок ................................ 3 *
    Нажатие ................................ 3 *
    Профилирование ......................... 4
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Цинкование .......................... 5
    BRIGHTFORM® сталь
    Формовочная сталь для промышленного использования
    подходит для простой формовки и
    гибочные операции.
    Сталь HA3
    Сталь HA4N – P
    Как это используется
    1 = ограничено 5 = отлично
    Диапазон ширины
    Необязательно, маринованные и промасленные.(условия могут быть
    с учетом размерных
    ограничения)
    Необязательно, маринованные и промасленные.
    (условия могут быть
    с учетом размерных
    ограничения)
    До 1500
    Маринованные и промасленные.
    (но с учетом габаритных
    ограничения)
    Примечание: наличие маринованных и промасленных) толщиной от 6,00 мм до) шириной 1530 мм
    * поверхностная окалина отрицательно влияет на характеристики штампа этого продукта, рекомендуется маринование
    Руководство по продукции в листах и ​​рулонах
    11
    Горячекатаный рулон
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Заканчивать
    Гибка ................................ 4
    Рисунок ................................ 3 *
    Нажатие ................................ 3 *
    Профилирование ......................... 4
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Цинкование .......................... 5
    Стекловидное тело
    эмалированный горячий
    водяные баллоны
    AS / NZS
    1594/2002
    AS / NZS
    1365/1996
    От 1,5 до 12,7
    До 1800
    Как прокатился.
    BlueScope Сталь
    горячекатаный
    (оценка анализа)
    Гибка ................................ 3
    Рисунок ................................2 *
    Нажатие ................................ 2 *
    Профилирование ......................... 3
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Цинкование .......................... 5
    Газовые баллоны и
    система горячего водоснабжения
    цилиндры
    AS / NZS
    1594: 2002
    AS / NZS
    1365: 1996
    От 1,6 до 12,7
    Углеродистая сталь с гарантированным
    химический состав. Подходит для
    приложения, требующие хорошего износа
    стойкость после термообработки.
    BlueScope Сталь
    горячекатаный
    (оценка анализа)
    Гибка ................................ 3
    Рисунок ................................ 2 *
    Нажатие ................................ 2 *
    Профилирование ......................... 3
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Цинкование .......................... 5
    Наземный бой
    инструменты, диски плуга
    и износ истирания
    Приложения
    AS / NZS
    1594: 2002
    AS / NZS
    1365: 1996
    От 2 до 8
    Горячекатаный, травленый и дрессировочный прокат
    сталь с гарантированным минимумом
    твердость 70 HRB, подходит для
    ограниченный изгиб.
    BlueScope Сталь
    горячекатаный
    (степень твердости)
    Гибка............................... 3
    Чертеж ........................... NR *
    Нажатие ............................... 1
    Профилирование ........................ 3
    Сварка ............................... 5
    Покраска (предварительная обработка) ...... 5
    Цинкование ...................... NR
    Стеллажи,
    стеллажи
    автомобильный
    составные части
    AS / NZS
    1365: 1996
    1,4 к 3
    Наименование товара
    Описание
    Ассортимент стали
    тип
    Сталь HA1006
    Углеродистая сталь с гарантированным
    химический состав, хорошая пластичность
    и хорошая свариваемость.
    BlueScope Сталь
    горячекатаный
    (оценка анализа)
    Углеродистая сталь с гарантированным
    химический состав, хорошая пластичность
    и хорошая свариваемость.Сталь HA1010
    Сталь ХК15Б28
    Сталь HA70T-P
    Примечание: наличие маринованных и промасленных) толщиной от 6,00 мм до) шириной 1530 мм
    * поверхностная окалина отрицательно влияет на характеристики штампа этого продукта, рекомендуется маринование
    12
    Руководство по продукции в листах и ​​рулонах
    Как это используется
    1 = ограничено 5 = отлично
    Диапазон ширины
    Необязательно, маринованные и промасленные.
    (условия могут быть
    с учетом размерных
    ограничения)
    До 1800
    Как прокатился.
    Необязательно, маринованные и промасленные.
    (условия могут быть
    с учетом размерных
    ограничения)
    До 900
    Как прокатился.
    Необязательно, маринованные и промасленные.(условия могут быть
    с учетом размерных
    ограничения)
    До 1220
    Не смазанный.
    Необязательно, промасленный.
    (условия могут быть
    с учетом размерных
    ограничения)
    Холоднокатаный рулон
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Заканчивать
    Гибка ................................. 1
    Рисунок ............................ NR
    Нажатие ............................ NR
    Профилирование ...................... NR
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Подшипники,
    закаленные шайбы
    и кисти
    AS / NZS
    1365: 1996
    0.От 7 до 3,2
    До 960
    Поверхность холоднокатаная.
    Дополнительно: промасленный; не смазанный
    кромка фрезы; обрезанный край.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    BlueScope Сталь
    холоднокатаные
    (формуемый сорт)
    Гибка ................................ 5
    Рисунок ............................... 4
    Нажатие ............................... 4
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Не подвергается воздействию
    сильно нарисованный
    части для
    автомобильная промышленность и
    конец прибора
    использует
    AS / NZS
    1365: 1996
    0.7 к 1
    До 1530 г.
    Обработка поверхности матовым маслом.
    Дополнительно: не смазанный
    обрезанный край; кромка фрезы.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    Холоднокатаный, кожа прошла, глубокая
    волочение стали. Гарантированный минимум
    предел текучести 210 МПа, без старения
    и без напряжения носилок, с
    поверхность общего назначения.
    BlueScope Сталь
    холоднокатаные
    (формуемый сорт)
    Гибка ................................ 5
    Рисунок ............................... 4
    Нажатие ............................... 5
    Профилегибочное формование......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Не подвергается воздействию
    сильно нарисованный
    части для
    автомобильная промышленность и
    конец прибора
    использует
    AS / NZS
    1595: 1998
    AS / NZS
    1365: 1996
    0,6 к 2
    До 1530 г.
    Обработка поверхности матовым маслом.
    Дополнительно: не смазанный
    обрезанный край; кромка фрезы.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    Сталь CA260S-G
    Холоднокатаный, кожа прошла, глубокая
    волочение стали. Гарантированный минимум
    предел текучести 250 МПа, без старения
    и без напряжения носилок, с
    поверхность общего назначения.BlueScope Сталь
    холоднокатаные
    (формуемый сорт)
    Гибка ................................ 5
    Рисунок ............................... 4
    Нажатие ............................... 5
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Не подвергается воздействию
    автомобильные панели
    AS / NZS
    1595: 1998
    AS / NZS
    1365: 1996
    От 0,6 до 2,5
    До 1530 г.
    Обработка поверхности матовым маслом.
    Дополнительно: не смазанный
    обрезанный край; кромка фрезы.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    Сталь CA2S-E
    Скин прошел коммерческий рисунок
    сталь для умеренной деформации и
    прессование с поверхностью, подходящей для
    открытые приложения.BlueScope Сталь
    холоднокатаные
    (формуемый сорт)
    Гибка ................................ 5
    Рисунок ............................... 3
    Нажатие ............................... 3
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Офисная мебель
    и стеллажи
    AS / NZS
    1595: 1998
    AS / NZS
    1365: 1996
    От 0,5 до 3,2
    До 1530 г.
    Обработка поверхности матовым маслом.
    Дополнительно: глянец; не смазанный
    обрезанный край; кромка фрезы.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    Наименование товара
    Описание
    Ассортимент стали
    тип
    Сталь CA1010H-E
    Холоднокатаный прокат, поставляемый в
    в состоянии прокатки в твердом состоянии с
    двусторонняя открытая поверхность.BlueScope Сталь
    холоднокатаные
    (оценка анализа)
    Сталь CA180S-G
    Поставщик оговаривается холоднокатаный,
    кожа прошла, сталь глубокой вытяжки.
    Гарантированное отсутствие старения и бесплатное
    от натяжения носилок, с общим
    целевая отделка.
    Сталь CA220S-G
    NR: не рекомендуется
    Как это используется
    1 = ограничено 5 = отлично
    Диапазон ширины
    Руководство по продукции в листах и ​​рулонах
    13
    Холоднокатаный рулон
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Заканчивать
    Гибка ................................ 5
    Рисунок ............................... 4
    Нажатие............................... 5
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Не подвергается воздействию
    нарисованные части для
    автомобильная промышленность и
    конец прибора
    использует
    AS / NZS
    1595: 1998
    AS / NZS
    1365: 1996
    От 0,6 до 3,2
    До 1530 г.
    Обработка поверхности матовым маслом.
    Дополнительно: не смазанный
    обрезанный край; кромка фрезы.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    BlueScope Сталь
    холоднокатаные
    (формуемый сорт)
    Гибка ................................ 5
    Рисунок ............................... 5
    Нажатие ............................... 5
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Не подвергается воздействию
    тяжелые давления
    такой как
    автомобильное масло
    кастрюли
    AS / NZS
    1595: 1998
    AS / NZS
    1365: 1996
    От 0,6 до 2,2
    До 1530 г.
    Обработка поверхности матовым маслом.
    Дополнительно: не смазанный
    обрезанный край; кромка фрезы.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    Кожа прошла критический рисунок
    сталь, пригодная для сильно вытянутой
    компоненты в открытых приложениях
    с минимумом доработки поверхности.Гарантированное отсутствие старения и отсутствие
    напряжение носилок.
    BlueScope Сталь
    холоднокатаные
    (формуемый сорт)
    Гибка ............................... 5
    Рисунок .............................. 5
    Нажатие .............................. 5
    Профилирование ........................ 5
    Сварка ............................... 5
    Покраска (предварительная обработка) ..... 5
    Подвергся серьезному воздействию
    нарисованные части для
    автомобильная промышленность и
    конец прибора
    использует
    AS / NZS
    1595: 1998
    AS / NZS
    1365: 1996
    0,6 к 3
    До 1530 г.
    Обработка поверхности матовым маслом.
    Дополнительно: не смазанный
    обрезанный край; кромка фрезы.(Необязательные условия могут
    подчиняться размерным
    ограничения)
    Сталь CA85T-G
    Гарантированная минимальная твердость 85
    HRB подходит для плоской вырубки.
    BlueScope Сталь
    холоднокатаные
    (степень твердости)
    Гибка ................................ 1
    Чертеж ........................... NR
    Нажатие ........................... NR
    Профилирование ......................... 1
    Сварка ............................... 5 †
    Покраска (предварительная обработка) ..... 5
    Уплотнения, шайбы,
    скобки и
    петли
    AS / NZS
    1595: 1998
    AS / NZS
    1365: 1996
    0,4 к 3.2
    До 1530 г.
    Обработка поверхности как холоднокатаная с маслом.
    Дополнительно: не смазанный
    обрезанный край; кромка фрезы.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    DRUMSTOCK® сталь
    Холоднокатаная кожа прошла сталь
    изготовлен специально для контейнера
    рынок.
    BlueScope Сталь
    холоднокатаные
    (степень твердости)
    Гибка ................................ 5
    Рисунок ............................... 2
    Нажатие ............................... 2
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Барабан и ведро
    тела и концы
    AS / NZS
    1365: 1996
    От 0,6 до 1,4
    До 1220
    Поверхность не матовая.
    промасленный обрезанный край.
    По желанию: кромка фрезерования.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    Ассортимент стали
    тип
    Наименование товара
    Описание
    Сталь CA3SN-G
    Кожа прошла глубокую вытяжку стали
    гарантированно не старение и бесплатно
    от напряжения носилок с генералом
    целевая поверхность.
    BlueScope Сталь
    холоднокатаные
    (формуемый сорт)
    Сталь CA4A-G
    Холоднокатаный, без кожи прошел дополнительно
    сталь глубокой вытяжки, подходящая для
    строго нарисованный, не экспонированный
    приложения, где растяжка деформируется
    маркировка не вызывает возражений.Сталь CA5SN-E
    NR: не рекомендуется
    †
    конструкция должна допускать некоторое снижение прочности вблизи сварных швов
    14
    Руководство по продукции в листах и ​​рулонах
    Как это используется
    1 = ограничено 5 = отлично
    Диапазон ширины
    Холоднокатаный рулон
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Заканчивать
    Гибка ................................ 4
    Рисунок ............................... 2
    Нажатие ............................... 2
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Поручни и
    структурные разделы
    AS / NZS
    1365: 1996
    0,7 к 3
    До 1530 г.
    Обработка поверхности матовым маслом.
    Дополнительно: не смазанный
    обрезанный край; кромка фрезы.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    BlueScope Сталь
    холоднокатаные
    (структурный класс)
    Гибка ................................ 5
    Рисунок ............................... 3
    Нажатие ............................... 3
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ......5
    Поручни и
    структурные разделы
    AS / NZS
    1365: 1996
    0,7 к 2
    До 1530 г.
    Поверхность матовая
    промасленный. Дополнительно: не смазанный
    обрезанный край; кромка фрезы.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    Сталь холоднокатаная и дрессировочная
    с гарантированной минимальной доходностью
    прочность 200 МПа подходит для
    общее изготовление и сварка.
    BlueScope Сталь
    холоднокатаные
    (структурный класс)
    Гибка ................................ 5
    Рисунок ............................... 2
    Нажатие ............................... 2
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Трубки и общие
    давящий
    AS / NZS
    1365: 1996
    От 0,5 до 3,2
    До 1530 г.
    Обработка поверхности матовым маслом.
    Дополнительно: глянец; не смазанный
    обрезанный край; кромка фрезы.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    Холоднокатаный и скин прошел
    сталь для промышленного волочения.
    Гарантировано для общего назначения
    эмалирование стекловидного тела соответствующими
    эмалировочные практики. Не подходит для
    непосредственно на покровное покрытие, или два слоя, один
    обожгите белые эмали.BlueScope Сталь
    холоднокатаные
    (стекловидное тело
    эмаль
    оценка)
    Гибка ................................ 5
    Рисунок ............................... 3
    Нажатие ............................... 3
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Вкладыши для плит и
    обогреватели
    AS / NZS
    1365: 1996
    От 0,5 до 3,2
    До 1530 г.
    Обработка поверхности матовым маслом.
    Дополнительно: не смазанный
    обрезанный край; кромка фрезы.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    Ассортимент стали
    тип
    Наименование товара
    Описание
    Сталь CA250T-G
    Холоднокатаный и дрессированный прокат
    конструкционная сталь с гарантированным
    минимальный предел текучести 250 МПа
    подходит для общего производства и
    сварка.BlueScope Сталь
    холоднокатаные
    (структурный класс)
    Сталь CM350-G
    Холоднокатаный, высокопрочный, низколегированный
    сталь, сочетающая высокий предел текучести.
    Гарантированный минимальный выход 350 МПа
    прочность с хорошей формуемостью.
    Сталь CU200T-G
    Сталь CV2S1
    Как это используется
    1 = ограничено 5 = отлично
    Диапазон ширины
    NR: не рекомендуется
    Руководство по продукции в листах и ​​рулонах
    15
    Холоднокатаный рулон
    Наименование товара
    Описание
    Сталь CV4S2
    Холоднокатаный, кожа прошла очень глубоко
    волочение стали. Гарантированно бесплатно
    от старения и деформации носилок
    во время формирования.Для использования в глубоких
    нарисованные стекловидные эмалированные детали.
    Тщательный выбор типа эмали
    и строгий контроль всех аспектов
    предварительная обработка, подготовка эмали,
    приложение, и стрельба обязательны
    для достижения высокого уровня эмали
    адгезия и внешний вид поверхности.
    NR: не рекомендуется
    16
    Руководство по продукции в листах и ​​рулонах
    Ассортимент стали
    тип
    BlueScope Сталь
    холоднокатаные
    (стекловидное тело
    эмаль
    оценка)
    Как это используется
    1 = ограничено 5 = отлично
    Гибка ................................ 5
    Рисунок ............................... 5
    Нажатие ............................... 5
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Диапазон ширины
    Заканчивать
    Ванны, плита
    варочные поверхности, обогреватели
    и архитектурный
    панели
    AS / NZS
    1365: 1996
    От 0,75 до 1,6
    До 1510 г.
    Обработка поверхности матовым маслом.
    Дополнительно: не смазанный
    обрезанный край; кромка фрезы.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    Катушка с металлическим покрытием
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Заканчивать
    Гибка................................ 5
    Рисунок ............................... 3
    Нажатие ............................... 3
    Профилирование ......................... 5
    Формирование замка ........................ 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Трубка, воздуховоды кондиционера,
    кондиционирование воздуха
    панели, метр
    ящик, прицепы,
    разделение
    системы, кабель
    лотки, строительные леса
    доски, штукатурка
    сетка, кормушка
    желоба
    AS / NZS
    1365: 1996
    AS 1397: 2001
    * 0,3 к) 3,2
    До 1525 г.
    Поверхность с блестками.Дополнительно: минимальная блестка
    пассивированный; непассивированный /
    промасленный.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    BlueScope Сталь
    с металлическим покрытием
    (формуемый сорт)
    Гибка ................................ 5
    Рисунок ............................... 4
    Нажатие ............................... 3
    Профилирование ......................... 5
    Формирование замка ........................ 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Автомобильные панели
    и компоненты,
    нарисованный прибор
    панели и
    составные части
    AS / NZS
    1365: 1996
    AS 1397: 2001
    0.5 к) 1,6
    До 1525 г.
    Поверхность с блестками.
    Дополнительно: минимальная блестка
    пассивированный; непассивированный /
    промасленный.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    Сталь G450 - это горячеоцинкованная сталь.
    конструкционная сталь с блестками
    поверхность и гарантированный минимум
    предел текучести 450 МПа. Подходящее
    для профилирования с минимальным внутренним
    диаметр 4т.
    BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    Гибка ................................ 3
    Рисунок ............................ NR
    Нажатие............................ NR
    Профилирование ......................... 3
    Формирование замка ........................ 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Рулон сформирован
    разделы для
    структурный
    Приложения
    AS / NZS
    1365: 1996
    AS 1397: 2001
    * 1,5 к) 3,2
    До 1350 г.
    Обработка поверхности блестками
    пассивирован
    Сталь G500 - это горячеоцинкованная сталь.
    конструкционная сталь с блестками
    поверхность и гарантированный минимум
    предел текучести 500 МПа. Подходящее
    для профилирования с минимальным внутренним
    диаметр 4т.BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    Гибка ................................ 2
    Рисунок ............................ NR
    Нажатие ............................ NR
    Профилирование ......................... 3
    Формирование замка ........................ 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Рулон сформирован
    разделы для
    структурный
    Приложения
    AS / NZS
    1365: 1996
    AS 1397: 2001
    > 1 до <1,5
    До 1350 г.
    Обработка поверхности блестками
    пассивирован
    Ассортимент стали
    тип
    Наименование товара
    Описание
    ГАЛВАБОНД®
    Сталь G2
    Сталь Г2С
    Реклама горячего цинкования.
    формовочная сталь с блестящей поверхностью,
    подходит для общего производства,
    широко доступны в качестве дистрибьюторского склада.Товар подходит для умеренных
    приложения для рисования и подходит
    для замков толщиной до 1,6 мм.
    Сталь Г2С - скин пропущен на доработку
    качество поверхности. При нормальном хранении
    условиях он не будет гореть в течение
    3 месяца после цинкования.
    BlueScope Сталь
    с металлическим покрытием
    (формуемый сорт)
    ГАЛВАБОНД®
    Сталь Г3Н
    Сталь Г3НС
    Сталь GALVABOND® 3N - это горячеоцинкованная сталь глубокой вытяжки.
    сталь с блестящей поверхностью,
    гарантированное отсутствие старения и отсутствие
    напряжение носилок.
    ГАЛВАСПАН®
    Сталь G450
    ГАЛВАСПАН®
    Сталь G500
    Как это используется
    1 = ограничено 5 = отлично
    Диапазон ширины
    NR: не рекомендуется
    Руководство по продукции в листах и ​​рулонах
    17
    Катушка с металлическим покрытием
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Заканчивать
    Гибка................................. 1
    Рисунок ............................ NR
    Нажатие ............................ NR
    Профилирование ......................... 3
    Формирование замка ........................ 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Рулон сформирован
    разделы для
    структурный
    Приложения
    AS / NZS
    1365: 1996
    AS 1397: 2001
    0,3 к) 1
    До 1220
    Обработка поверхности блестками
    пассивирован.
    BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    Гибка ................................ 5
    Рисунок ............................... 3
    Нажатие ............................... 3
    Профилирование ......................... 5
    Сварка ................................ 4
    Покраска (предварительная обработка) ...... 5
    Гаражная дверь
    панели, горячая вода
    системы, прачечная
    бытовая техника
    AS / NZS
    1365: 1996
    AS 1397: 2001
    От 0,6 до 0,75
    До 1100
    Обработка поверхности блестками
    пассивировано / покрыто смолой.
    BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    Гибка ................................ 5
    Рисунок ............................... 2
    Нажимаем ................................ 1
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Структурные
    участки, дождь
    водные товары
    AS / NZS
    1365: 1996
    AS 1397: 2001
    1,2 к) 1,6
    До 1000
    Обработка поверхности блестками
    пассивировано / покрыто смолой.
    Ассортимент стали
    тип
    Наименование товара
    Описание
    ГАЛВАСПАН®
    Сталь G550
    Сталь G550 - это горячеоцинкованная сталь.
    конструкционная сталь с блестками
    поверхность и гарантированный минимум
    предел текучести 550 МПа.
    При соответствующем профилировании
    условия, подходящие для профилирования до
    минимальный внутренний диаметр 4т.BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    ZINCALUME®
    Сталь Г2Н
    Сталь Г2НС
    G2N - цинк / алюминий горячего погружения.
    промышленная формовка с покрытием из сплава
    сталь с блестящей поверхностью. это
    подходит для умеренного рисунка и
    прессование, гарантированное отсутствие старения и
    без деформации носилок. Сталь Г2НС
    проходит кожа для улучшения поверхности
    качество. Материал, прошедший через кожу
    используется для поставки стали COLORBOND®
    и недоступен без
    Краска для стали COLORBOND®.
    ZINCALUME®
    Сталь G250
    Сталь Г250С
    Сталь G250 - это горячеоцинкованный /
    конструкция с покрытием из алюминиевого сплава
    сталь с обычными блестками
    поверхность и гарантированный минимум
    предел текучести 250 МПа с
    хорошая пластичность.Подходит для рулона
    формирование до внутреннего диаметра
    0т. Сталь Г250С доработана
    улучшить качество поверхности. Это нормально
    доступен только как субстрат для
    COLORBOND® сталь.
    NR: не рекомендуется
    †
    конструкция должна допускать некоторое снижение прочности вблизи сварных швов
    18
    Руководство по продукции в листах и ​​рулонах
    Как это используется
    1 = ограничено 5 = отлично
    Диапазон ширины
    Катушка с металлическим покрытием
    Наименование товара
    Описание
    Ассортимент стали
    тип
    Как это используется
    1 = ограничено 5 = отлично
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Диапазон ширины
    Заканчивать
    ®
    Сталь G300 - это горячеоцинкованный /
    конструкция с покрытием из алюминиевого сплава
    сталь с ровной блестящей поверхностью
    и гарантированная минимальная доходность
    прочность 300 МПа.Подходит для рулона
    формовка до внутреннего диаметра 1т.
    Сталь G300S обработана кожей для улучшения
    качество поверхности. Кожа прошла через материал
    используется для поставки стали COLORBOND®
    и недоступен без
    Краска для стали COLORBOND®.
    BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    Гибка ................................ 5
    Рисунок ............................... 2
    Нажатие ............................... 2
    Профилирование ......................... 5
    Сварка ................................ 4
    Покраска (предварительная обработка)...... 5
    G300 - дом
    обрамление, RWG,
    водостоки и
    садовые навесы
    G300S - окрашенный
    рулон сформирован
    настил, RWG
    тюбинг, гараж
    дверь, желоба и
    знаки (общие
    COLORBOND®
    стальные приложения)
    AS / NZS
    1365: 1996
    AS 1397: 2001
    * 0,3 к) 1,2
    До 1235 г.
    Обработка поверхности блестками
    пассивировано / покрыто смолой.
    ZINCALUME®
    Сталь G450
    Сталь G450 - это горячеоцинкованный /
    конструкция с покрытием из алюминиевого сплава
    сталь с блестящей поверхностью и
    гарантированный минимальный предел текучести
    450 МПа с ограниченной пластичностью.
    Подходит для профилирования до минимума
    внутренний диаметр 4т.BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    Гибка ................................ 3
    Рисунок ............................ NR
    Нажатие ............................ NR
    Профилирование ......................... 4
    Сварка ................................ 4
    Покраска (предварительная обработка) ...... 5
    Структурные
    разделы
    AS / NZS
    1365: 1996
    AS 1397: 2001
    * 1,5 к) 1,6
    До 1000
    Обработка поверхности блестками
    пассивировано / покрыто смолой.
    ZINCALUME®
    Сталь G500
    Сталь Г500С
    Цинк / алюминий горячего погружения
    легированная конструкционная сталь с
    блестящая поверхность и гарантированный
    минимальный предел текучести 500 МПа
    с ограниченной пластичностью.Подходит для
    профилирование с минимальным внутренним
    диаметр 4т. Стальная обшивка G500S
    прошли для улучшения качества поверхности.
    Материал, прошедший через кожу, используется для
    поставляют сталь COLORBOND® и не
    доступно без COLORBOND®
    лак для стали.
    BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    Гибка ................................ 2
    Рисунок ............................ NR
    Нажатие ............................ NR
    Профилирование ......................... 3
    Сварка ................................ 4
    Покраска (предварительная обработка)...... 5
    Столбы для патио
    AS / NZS
    1365: 1996
    AS 1397: 2001
    От 1 до <1,5
    До 1220
    Обработка поверхности блестками
    пассивировано / покрыто смолой.
    Сталь G300
    Сталь Г300С
    NR: не рекомендуется
    †
    конструкция должна допускать некоторое снижение прочности вблизи сварных швов
    Руководство по продукции в листах и ​​рулонах
    19
    Катушка с металлическим покрытием
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Заканчивать
    Гибка ................................. 1
    Рисунок ............................ NR
    Нажатие ............................ NR
    Профилирование ......................... 3
    Сварка ................................ 4
    Покраска (предварительная обработка) ...... 5
    Рулон сформирован
    настил и
    возведение стен
    AS / NZS
    1365: 1996
    AS 1397: 2001
    * 0,3 к) 1
    До 1235 г.
    Обработка поверхности блестками
    пассивировано / покрыто смолой.
    BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    Гибка ................................ 3
    Рисунок ............................ NR
    Нажатие ............................ NR
    Профилирование ......................... 4
    Сварка ................................. 4 †
    Покраска (предварительная обработка) ... NR
    Жилой дом
    обрамление, где
    продукт не
    видимый
    AS / NZS
    1365: 1996
    AS 1397: 2001
    1.От 5 до 1,6
    До 1000
    Обработка поверхности блестками
    пассивировано / покрыто смолой.
    Сталь TRUECORE® G500 - это
    изготовлены с использованием синей тонировки
    сталь с полимерным и металлическим покрытием. Это
    специально разработан для
    каркасный рынок жилого дома.
    BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    Гибка ................................ 2
    Рисунок ............................ NR
    Нажатие ............................ NR
    Профилирование ......................... 3
    Сварка ................................. 4 †
    Покраска (предварительная обработка)...NR
    Жилой дом
    обрамление, где
    продукт не
    видимый
    AS / NZS
    1365: 1996
    AS 1397: 2001
    1,15–1,2
    До 1200
    Обработка поверхности блестками
    пассивировано / покрыто смолой.
    Сталь TRUECORE® G550 - это
    изготовлены с использованием синей тонировки
    сталь с полимерным и металлическим покрытием. Это
    специально разработан для
    каркасный рынок жилого дома.
    BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    Гибка ................................. 1
    Рисунок ............................ NR
    Нажатие ............................ NR
    Профилегибочное формование......................... 3
    Сварка ................................. 4 †
    Покраска (предварительная обработка) ... NR
    Жилой дом
    обрамление, где
    продукт не
    видимый
    AS / NZS
    1365: 1996
    AS 1397: 2001
    0,42 к 1
    До 1200
    Обработка поверхности блестками
    пассивировано / покрыто смолой.
    Ассортимент стали
    тип
    Наименование товара
    Описание
    ZINCALUME®
    Сталь G550
    Сталь Г550С
    Сталь G550 - это горячеоцинкованный /
    конструкция с покрытием из алюминиевого сплава
    сталь с блестящей поверхностью и
    гарантированный минимальный предел текучести
    550 МПа с ограниченной пластичностью.Подходит для профилирования до минимума
    внутренний диаметр 4т. Сталь Г550С
    кожа прошла для улучшения поверхности
    качество. Материал, прошедший через кожу
    используется для поставки стали COLORBOND®
    и недоступен без
    Краска для стали COLORBOND®.
    BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    TRUECORE®
    Сталь G450
    Сталь TRUECORE® G450 - это
    изготовлены с использованием синей тонировки
    сталь с полимерным и металлическим покрытием. Это
    специально разработан для
    каркасный рынок жилого дома.
    TRUECORE®
    Сталь G500
    TRUECORE®
    Сталь G550
    NR: не рекомендуется
    †
    конструкция должна допускать некоторое снижение прочности вблизи сварных швов
    20
    Руководство по продукции в листах и ​​рулонах
    Как это используется
    1 = ограничено 5 = отлично
    Диапазон ширины
    Катушка с металлическим покрытием
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Заканчивать
    Гибка................................. 1
    Рисунок ............................ NR
    Нажатие ............................ NR
    Профилирование ......................... 3
    Формирование замка ........................ 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Структурный настил
    AS / NZS
    1365: 1996
    AS 1397: 2001
    0,6 к 1
    До 1060
    Обработка поверхности блестками
    пассивирован.
    BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    Гибка ................................ 3
    Рисунок ............................NR
    Нажатие ............................ NR
    Профилирование ......................... 4
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Прогоны структурные
    настил
    строительные леса
    AS / NZS
    1365: 1996
    AS 1397: 2001
    * 1,5 к) 3,2
    До 1250
    Обработка поверхности блестками
    пассивирован.
    Необязательно: минимальная блестка.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    Конструкция с цинковым покрытием горячим способом.
    сталь с блестящей поверхностью и
    гарантированный минимальный предел текучести
    500 МПа. Подходит для профилирования
    минимальный внутренний диаметр 4т.ЦИНК
    Сталь HI-TEN® G500S обшита
    для улучшения качества поверхности.
    BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    Гибка ................................ 2
    Рисунок ............................ NR
    Нажатие ............................ NR
    Профилирование ......................... 3
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Структурные
    разделы,
    каркас дома,
    сельскохозяйственные посты
    и решетки
    AS / NZS
    1365: 1996
    AS 1397: 2001
    > 1 до <1,5
    До 1250
    Обработка поверхности блестками
    пассивирован.Необязательно: минимальная блестка.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    Конструкция с цинковым покрытием горячим способом.
    сталь с блестящей поверхностью и
    гарантированный минимальный предел текучести
    550 МПа. Подходит для профилирования
    минимальный внутренний диаметр 4 т под
    соответствующие условия. ЦИНК HI-TEN®
    Сталь G550S подвергнута доработке для улучшения
    качество поверхности.
    BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    Гибка ................................. 1
    Рисунок ............................ NR
    Нажатие............................ NR
    Профилирование ......................... 3
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Рулон сформирован
    настил и
    ограждение, ограждение
    столбы и рельсы
    AS / NZS
    1365: 1996
    AS 1397: 2001
    * 0,3 к) 1
    До 1250
    Поверхность с блестками.
    Ассортимент стали
    тип
    Наименование товара
    Описание
    ДЕКФОРМ®
    Сталь G550
    Сталь DECKFORM® G550 - это
    горячеоцинкованная конструкция
    сталь с блестящей поверхностью и
    гарантированный минимальный предел текучести
    550 МПа. Подходит для профилирования
    минимальный внутренний диаметр 4т.BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    ЦИНК HI-TEN®
    Сталь G450
    Сталь Г450С
    Сталь G450 - это горячеоцинкованная сталь.
    конструкционная сталь с блестками
    поверхность и гарантированный минимум
    предел текучести 450 МПа. ЦИНК
    Сталь HI-TEN® G450S покрыта кожей
    для улучшения качества поверхности. Кожа
    пройденный продукт доступен только до
    Толщина 2 мм.
    ЦИНК HI-TEN®
    Сталь G500
    Сталь Г500С
    ЦИНК HI-TEN®
    Сталь G550
    Сталь Г550С
    Как это используется
    1 = ограничено 5 = отлично
    Диапазон ширины
    NR: не рекомендуется
    Руководство по продукции в листах и ​​рулонах
    21 год
    Катушка с металлическим покрытием
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Заканчивать
    Гибка................................ 5
    Рисунок ............................... 3
    Нажатие ............................... 2
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Рулон сформирован
    структурные разделы
    AS / NZS
    1365: 1996
    AS 1397: 2001
    > 0,8 до 3,2
    До 1485 г.
    Обработка поверхности блестками
    пассивирован.
    Необязательно: минимальная блестка.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    Гибка................................ 5
    Рисунок ............................... 3
    Нажатие ............................... 2
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Рулон сформирован
    структурные разделы,
    ногтевая пластина
    AS / NZS
    1365: 1996
    AS 1397: 2001
    * 0,3 к) 2,9
    До 1525 г.
    Обработка поверхности блестками
    пассивирован.
    Необязательно: минимальная блестка.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    Гибка................................ 3
    Рисунок ............................... 2
    Нажатие ............................... 2
    Профилирование ......................... 3
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Рулон сформирован
    структурные разделы
    AS / NZS
    1365: 1996
    AS 1397: 2001
    * 0,4 к) 1
    До 1220
    Обработка поверхности блестками
    пассивирован.
    Необязательно: минимальная блестка.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    Ассортимент стали
    тип
    Наименование товара
    Описание
    ЦИНКФОРМ®
    Сталь G250
    Сталь Г250С
    Сталь G250 - это горячеоцинкованная сталь.
    конструкционная сталь с блестками
    поверхность и гарантированный минимум
    предел текучести 250 МПа, при хорошем
    пластичность.Подходит для суровых рулонов
    формирование. Сталь Г250С обшитая кожей
    для улучшения качества поверхности. Кожа
    пройденный продукт доступен только до
    Толщина 2 мм.
    BlueScope Сталь
    с металлическим покрытием
    (структурный класс)
    ЦИНКФОРМ®
    Сталь G300
    Сталь Г300С
    Конструкция с цинковым покрытием горячим способом.
    сталь с блестящей поверхностью и
    гарантированный минимальный предел текучести
    300 МПа, с хорошей пластичностью.
    Подходит для профилирования внутренней
    диаметр минимум 1т. Сталь Г300С
    сталь, прошедшая дрессировку, для улучшения
    качество поверхности. Доступно только до
    1.Толщина 60 мм.
    ЦИНКФОРМ®
    Сталь G350
    Сталь G350 - это горячеоцинкованная сталь.
    конструкционная сталь с блестками
    поверхность и гарантированный минимум
    предел текучести 350 МПа, при хорошем
    пластичность. Подходит для профилирования до
    минимальный внутренний диаметр 2т.
    NR: не рекомендуется
    22
    Руководство по продукции в листах и ​​рулонах
    Как это используется
    1 = ограничено 5 = отлично
    Диапазон ширины
    Катушка с металлическим покрытием
    Ассортимент стали
    тип
    Наименование товара
    Описание
    ЦИНКАНН
    Сталь Г2С
    G2S - это матовый цинк / железо, нанесенный горячим погружением.
    промышленная формовочная сталь с легированным покрытием
    с кожей пройдены гладкие поверхности
    подходит для прямой покраски.Некоторый
    может произойти опудривание покрытия
    при сильной деформации.
    BlueScope Сталь
    с металлическим покрытием
    (формуемый сорт)
    ЦИНКАНН
    Сталь Г3НС
    G3NS - матовый цинк горячего погружения /
    сталь для волочения с железным легированным покрытием
    гарантированное отсутствие старения и отсутствие
    напряжение носилок. Некоторое присыпание
    покрытие может произойти с тяжелыми
    деформация.
    BlueScope Сталь
    с металлическим покрытием
    (формуемый сорт)
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Заканчивать
    Гибка ................................ 5
    Рисунок ............................... 3
    Нажатие ............................... 3
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Не подвергается воздействию
    окрашенные панели,
    необлученный
    автомобильные панели,
    стиральные машины,
    акустический потолок
    плитка, дверные коробки,
    распределительные щиты,
    коммерческий
    холодильники и
    морозильники
    AS / NZS
    1365: 1996
    AS 1397: 2001
    0,5 к) 2
    До 1210 г.
    Поверхность гладкая
    матовая фосфатированная.
    Необязательно: бесфосфатный /
    промасленный.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    Гибка................................ 5
    Рисунок ............................... 3
    Нажатие ............................... 3
    Профилирование ......................... 5
    Сварка ................................ 5
    Покраска (предварительная обработка) ...... 5
    Не подвергается воздействию
    окрашенные панели,
    стиральные машины,
    акустический потолок
    плитка, дверные коробки,
    распределительные щиты,
    коммерческий
    холодильники и
    морозильники
    AS / NZS
    1365: 1996
    AS 1397: 2001
    От 0,6 до 1,6
    До 1200
    Поверхность гладкая
    матовая фосфатированная.
    Необязательно: бесфосфатный /
    промасленный.
    (Необязательные условия могут
    подчиняться размерным
    ограничения)
    Как это используется
    1 = ограничено 5 = отлично
    Диапазон ширины
    NR: не рекомендуется
    Руководство по продукции в листах и ​​рулонах
    23
    Предварительно окрашенная катушка
    Ассортимент стали
    тип
    Наименование товара
    Описание
    COLORBOND®
    Сталь Coolmax®
    COLORBOND® Coolmax® сталь
    специально разработан BlueScope
    Сталь для обеспечения максимальной солнечной
    окрашенная стальная крыша с отражающей способностью,
    для экономичного и прочного термического
    представление.ZINCALUME®
    G550S AZ 150
    стали
    Изолированная панель COLORBOND®
    сталь, разработанная BlueScope Steel,
    специально для изготовления
    сэндвич-панели для холодильных помещений. В
    продукт предлагает отличную формуемость
    вкупе с хорошей прочностью.
    ЦИНКФОРМ®
    G300S Z275 BF
    стали
    COLORBOND®
    Изолированный
    Панельная сталь
    COLORBOND®
    Металлическая сталь
    COLORBOND® Металлическая сталь имеет
    был разработан BlueScope Steel для
    обеспечить эстетически отличительный
    «Металлический» эффект.
    Руководство по продукции в листах и ​​рулонах
    N / A
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Коммерческие и
    промышленная кровля.Субстрат
    AS 1397: 2001
    0,42 и 0,48
    940
    Лакокрасочное покрытие
    AS / NZS
    2728: 2007
    Тип 4
    0,55
    1200
    Субстрат
    AS 1397: 2001
    От 0,6 до 0,7
    До 1260
    От 0,42 до 1,2
    До 1300
    ZINCALUME®
    G300S AZ 150
    стали
    ZINCALUME®
    G550S AZ150
    стали
    ZINCALUME®
    G300S AZ150
    стали
    24
    Как это используется
    1 = ограничено 5 = отлично
    N / A
    N / A
    Панели для холодильных помещений.
    Для материала
    совет по выбору,
    или определить, если
    действуют гарантии,
    посетить BlueScope
    Стальной сайт
    или свяжитесь с вашим
    ближайший BlueScope
    Офис продаж стали
    Внешний вид
    такие приложения
    как престижный
    архитектурный
    проекты.Для
    выбор материала
    совет или
    определить, если
    действуют гарантии,
    посетить BlueScope
    Стальной сайт
    или свяжитесь с вашим
    ближайший BlueScope
    Офис продаж стали
    Диапазон ширины
    Лакокрасочное покрытие
    AS / NZS
    2728: 2007
    Тип 3-4
    Субстрат
    AS 1397: 2001
    Лакокрасочное покрытие
    AS / NZS
    2728: 2007
    Тип 3-4
    Заканчивать
    Предварительно окрашенная катушка
    Ассортимент стали
    тип
    Наименование товара
    Описание
    COLORBOND®
    Permagard®
    Изолированная сталь
    COLORBOND® Permagard® Изолированный
    сталь, разработанная BlueScope Steel
    специально для изготовления
    сэндвич-панели для холодильных помещений.В
    продукт предлагает отличную формуемость
    в сочетании с хорошей прочностью и
    антибактериальные свойства.
    ЦИНКФОРМ ®
    G300S Z275 BF
    стали
    COLORBOND® Нержавеющая сталь
    обеспечивает дополнительную коррозию
    устойчивость и атмосферостойкость в
    внешние приложения.
    430 класс
    Нержавеющая сталь
    430SS550
    430SS300
    COLORBOND®
    Нержавеющая сталь
    Как это используется
    1 = ограничено 5 = отлично
    N / A
    N / A
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Панели для холодильных помещений.
    Для материала
    совет по выбору,
    или определить
    если гарантии
    подать заявку, посетите
    BlueScope Сталь
    сайт или контакт
    ваш ближайший
    BlueScope Сталь
    офис продаж
    Субстрат
    AS 1397: 2001
    0.От 3 до 0,8
    До 1260
    От 0,42 до 0,55
    До 1200
    Руфинг
    и ограждение,
    особенно
    подходит для очень
    суровый морской
    и промышленные
    среды в
    который он предоставляет
    отличная коррозия
    стойкость, блеск
    удержание и
    стабильность цвета.
    Для материала
    совет по выбору,
    или определить, если
    действуют гарантии,
    посетить BlueScope
    Стальной сайт
    или свяжитесь с вашим
    ближайший BlueScope
    Офис продаж стали
    Диапазон ширины
    Заканчивать
    Лакокрасочное покрытие
    AS / NZS
    2728: 2007
    Тип 3-4
    Субстрат
    JIS G 4305
    (Японский
    стандарт)
    AS 1397: 2001
    Лакокрасочное покрытие
    AS / NZS
    2728: 2007
    Тип 6
    Руководство по продукции в листах и ​​рулонах
    25
    Предварительно окрашенная катушка
    Ассортимент стали
    тип
    Наименование товара
    Описание
    COLORBOND® сталь
    Сталь COLORBOND® специально
    разработан BlueScope Steel для
    обеспечивают очень прочную сталь
    для первоклассной облицовки и кровли
    Приложения.ZINCALUME®
    G550S AZ150
    стали
    Сталь COLORBOND® Ultra - это
    специально разработан BlueScope
    Сталь для длительного срока службы
    и исключительная коррозионная стойкость.
    ZINCALUME®
    G550S AZ200
    стали
    COLORBOND®
    Ультра сталь
    Руководство по продукции в листах и ​​рулонах
    N / A
    ZINCALUME®
    G300S AZ150
    стали
    ZINCALUME®
    G300S AZ200
    стали
    26 год
    Как это используется
    1 = ограничено 5 = отлично
    N / A
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Руфинг и
    аксессуары, стена
    облицовка, дождь
    водные товары.
    Для материала
    совет по выбору,
    или определить, если
    действуют гарантии,
    посетить BlueScope
    Стальной сайт
    или свяжитесь с вашим
    ближайший BlueScope
    Офис продаж стали
    Субстрат
    AS 1397: 2001
    0.От 3 до 1,2
    До 1350 г.
    0,4 к 1
    До 1345 г.
    Внешний вид здания
    профили в
    Приложения
    требуя отличного
    коррозия
    сопротивление
    и в долгосрочной перспективе
    долговечность. Подходит
    умереть до
    суровый морской,
    и промышленные
    среды.
    Для материала
    совет по выбору,
    или определить, если
    действуют гарантии,
    посетить BlueScope
    Стальной сайт
    или свяжитесь с вашим
    ближайший BlueScope
    Офис продаж стали
    Диапазон ширины
    Лакокрасочное покрытие
    AS / NZS
    2728: 2007
    Тип 3-4
    Субстрат
    AS 1397: 2001
    Лакокрасочное покрытие
    AS / NZS
    2728: 2007
    Тип 3-4
    Заканчивать
    Предварительно окрашенная катушка
    Наименование товара
    ®
    COLORBOND
    Сталь XFP
    Описание
    ®
    Сталь COLORBOND XFP специально
    разработан BlueScope Steel для
    обеспечивает хорошую формуемость и открытость
    исполнение для стального ограждения
    промышленность.Ассортимент стали
    тип
    ®
    ЦИНКАЛ
    G550S AZ150
    сталь (забор
    панели)
    Как это используется
    1 = ограничено 5 = отлично
    N / A
    ЦИНК-ХИ-ТЕН®
    Сталь G550 Z275
    (столбы и рельс)
    COLORBOND®
    Сталь XGD
    Сталь COLORBOND® XDG - это
    специально разработан BlueScope
    Сталь для обеспечения высокой формуемости и
    уличное исполнение для гаража
    и промышленность роликовых дверей.
    ZINCALUME®
    G2NS AZ150
    стали
    ZINCALUME®
    G300S AZ150
    стали
    N / A
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Внешнее ограждение
    панели, столбы,
    рельсы. Для материала
    совет по выбору,
    или определить, если
    действуют гарантии,
    посетить BlueScope
    Стальной сайт
    или свяжитесь с вашим
    ближайший BlueScope
    Офис продаж стали
    Субстрат
    AS 1397: 2001
    0.35 к 1
    До 1220
    0,4 к 1
    До 1240 г.
    Гараж и каток
    двери. Для материала
    совет по выбору,
    или определить
    если гарантии
    подать заявку, посетите
    BlueScope Сталь
    сайт или контакт
    ваш ближайший
    BlueScope Сталь
    офис продаж
    Диапазон ширины
    Заканчивать
    Лакокрасочное покрытие
    AS / NZS
    2728: 2007
    Тип 3-4
    Субстрат
    AS 1397: 2001
    Лакокрасочное покрытие
    AS / NZS
    2728: 2007
    Тип 3-4
    Руководство по продукции в листах и ​​рулонах
    27
    Предварительно окрашенная катушка
    Наименование товара
    Описание
    AQUAPLATE® сталь
    Сталь AQUAPLATE® - это ламинированная
    оцинкованный стальной продукт с
    исключительная долговечность, продуманная
    чтобы соответствовать строгим стандартам качества
    требования к хранению
    питьевая вода.Ассортимент стали
    тип
    ЦИНКФОРМ®
    G300S Z275
    сталь (окрашенная
    или двусторонний
    ламинат)
    Как это используется
    1 = ограничено 5 = отлично
    N / A
    ЦИНКФОРМ ®
    G330S Z450
    сталь (Galseal)
    DRUMSTOCK®
    Предварительно окрашенная сталь
    28 год
    DRUMSTOCK® Сталь с полимерным покрытием
    разработан BlueScope Steel
    специально для изготовления
    барабанной бабки, пригодной для хранения
    химически активные материалы. В
    продукт демонстрирует хорошую формуемость и
    объединяет химически стойкий барабан
    лайнер с атмосферостойким барабаном
    внешнее покрытие.
    Руководство по продукции в листах и ​​рулонах
    Сталь CA45S – E
    N / A
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Хранение воды
    танки.танк
    материал
    подходит для
    питьевой спа, дождь,
    буровая или речная вода.
    Для материала
    совет по выбору,
    или определить
    если гарантии
    подать заявку, посетите
    BlueScope Сталь
    сайт или контакт
    ваш ближайший
    BlueScope Сталь
    офис продаж
    Субстрат
    AS 1397: 2001
    0,6 к 1
    До 1200
    Барабаны для
    транспорт
    и хранение
    такие продукты как
    фруктовые пюре, молочные продукты
    продукты и
    моющие средства. Для
    выбор материала
    совет, посетите
    BlueScope Сталь
    сайт или контакт
    ваш ближайший
    BlueScope Сталь
    офис продаж
    Субстрат
    AS / NZS
    1595: 1998
    Пищевой
    полимерная пленка
    AS / NZS
    4020: 2005
    От
    заявление
    Только
    Диапазон ширины
    Заканчивать
    Предварительно окрашенная катушка
    Наименование товара
    Описание
    Ассортимент стали
    тип
    XHW экстерьер горячий
    Предварительно окрашенная вода
    стали
    Сталь, окрашенная снаружи горячей водой,
    разработан BlueScope Steel для горячего
    обертки для систем водоснабжения.ZINCALUME®
    G300S AZ100
    стали
    XMA Экстерьер
    Изготовлено
    Статьи
    Предварительно окрашенная сталь
    Внешние промышленные товары
    Предварительно окрашенная сталь, разработанная
    BlueScope Steel для долговечности на открытом воздухе
    и формуемость.
    ZINCALUME®
    G550S AZ150
    стали
    ZINCALUME®
    G300S AZ150
    стали
    ЦИНКФОРМ®
    G300S Z275
    стали
    Как это используется
    1 = ограничено 5 = отлично
    N / A
    N / A
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Внешняя горячая вода
    обертки. Для
    выбор материала
    совет, посетите
    BlueScope Сталь
    сайт или контакт
    ваш ближайший
    BlueScope Сталь
    офис продаж
    Субстрат
    AS 1397: 2001
    0.От 3 до 1,2
    До 1350 г.
    От 0,3 до 1,2
    До 1350 г.
    Снаружи жарко
    обертки для воды,
    кондиционер
    панели и
    садовые сараи. Для
    выбор материала
    совет, посетите
    BlueScope Сталь
    сайт или контакт
    ваш ближайший
    BlueScope Сталь
    офис продаж
    Диапазон ширины
    Заканчивать
    Лакокрасочное покрытие
    AS / NZS
    2728: 2007
    Тип 3
    Субстрат
    AS 1397: 2001
    Лакокрасочное покрытие
    AS / NZS
    2728: 2007
    Тип 3
    Руководство по продукции в листах и ​​рулонах
    29
    Предварительно окрашенная катушка
    Ассортимент стали
    тип
    Наименование товара
    Описание
    GMA General
    Изготовлено
    Статьи
    Предварительно окрашенная сталь
    Промышленные товары общего назначения
    Предварительно окрашенная сталь, разработанная
    BlueScope Steel для ряда
    изделия общего назначения, имеющие
    хорошая формуемость и стоимость.ZINCALUME®
    G300S AZ150
    стали
    IFS Интерьер
    Мебель и
    Стеллажи
    Предварительно окрашенная сталь
    Мебель и стеллажи для интерьера
    Предварительно окрашенная сталь, дизайн
    от BlueScope Steel для интерьера
    промышленные изделия, имеющие хорошие
    формуемость.
    Сталь CA2S – E
    ZINCALUME®
    G300S AZ50
    стали
    30
    Руководство по продукции в листах и ​​рулонах
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    N / A
    Разные
    изготовлен
    статьи для
    внутреннее использование. Для
    выбор материала
    совет, посетите
    BlueScope Сталь
    сайт или контакт
    ваш ближайший
    BlueScope Сталь
    офис продаж
    Субстрат
    AS 1397: 2001
    0.От 3 до 1,2
    До 1350 г.
    N / A
    Мебель для дома,
    офисное оборудование,
    стеллажи. Для
    выбор материала
    совет, посетите
    BlueScope Сталь
    сайт или контакт
    ваш ближайший
    BlueScope Сталь
    офис продаж
    Субстрат
    AS 1397: 2001
    AS / NZS
    1595: 1998
    Холоднокатаные
    От 0,4 до 1,2
    Холоднокатаные
    От 100 до 1525
    Металлический
    с покрытием 0,3
    до 1,2
    Металлический
    с покрытием от 100 до
    1350
    Как это используется
    1 = ограничено 5 = отлично
    Диапазон ширины
    Заканчивать
    Предварительно окрашенная катушка
    Ассортимент стали
    тип
    Наименование товара
    Описание
    Только POM Primer
    Материал сталь
    Только грунтовка Материал: сталь
    покрасить после изготовления.Этот
    продукт обеспечивает хорошую покраску
    поверхность с хорошей формуемостью и
    адгезия к финишным покрытиям после окраски.
    Разное - пожалуйста
    проверить с государством
    офис продаж
    Панель для письма с вывеской Предварительно окрашенная сталь
    разработан BlueScope Steel. А
    прочный, устойчивый к царапинам, высокий блеск
    продукт с превосходной способностью к окрашиванию
    для индустрии подписи.
    ZINCALUME®
    G300S AZ100
    стали
    Предварительно окрашенные изделия с превосходным глянцем
    сталь, разработанная BlueScope Steel
    чтобы обеспечить прочный, устойчивый к царапинам,
    качественная поверхность для некритичных,
    товары для интерьера.ZINCALUME®
    G300S AZ100
    стали
    Запись знаков SWP
    Панель с покраской
    стали
    SGA Superior
    Глянцевые статьи
    Предварительно окрашенная сталь
    Как это используется
    1 = ограничено 5 = отлично
    N / A
    N / A
    N / A
    Где
    это используется?
    Австралийский
    Стандарты
    Толщина
    диапазон мм
    мм
    Крышка и корпус барабана
    инвентарь, прибор
    составные части,
    панели, двери и
    оконные секции.
    Для материала
    совет по выбору,
    посетить BlueScope
    Стальной сайт
    или свяжитесь с вашим
    ближайший BlueScope
    Офис продаж стали
    Субстрат
    AS 1397: 2001
    Холоднокатаные
    0,4 к 1
    Холоднокатаные
    От 100 до 1230
    Металлический
    с покрытием 0.35 год
    до 1,2
    Металлический
    с покрытием от 300 до
    1250
    Приметы. Для
    альтернативные варианты использования,
    посетить BlueScope
    Стальной сайт
    или свяжитесь с вашим
    ближайший BlueScope
    Офис продаж стали
    Субстрат
    AS 1397: 2001
    От 0,5 до 1,2
    До 1210 г.
    0,35 к 1
    До 1350 г.
    Шкафы для стирки,
    осветительные приборы,
    коммерческий
    холодильные корпуса.
    Для альтернативы
    использует, посетите
    BlueScope Сталь
    сайт или контакт
    ваш ближайший
    BlueScope Сталь
    офис продаж
    Диапазон ширины
    Заканчивать
    Лакокрасочное покрытие
    AS / NZS
    2728: 2007
    Тип 3
    Субстрат
    AS 1397: 2001
    Лакокрасочное покрытие
    AS / NZS
    2728: 2007
    Тип 3
    Руководство по продукции в листах и ​​рулонах
    31 год
    Паспорта продукта
    ®
    ЦИНКАЛ
    Z
    ПРИЛОЖЕНИЕ
    Сталь G300
    Сталь Г300С
    Металлическое покрытие - MC
    Структурный - S
    ОБЩЕЕ ОПИСАНИЕ
    ТИПИЧНОЕ ИСПОЛЬЗОВАНИЕ
    Сталь ZINCALUME® G300 - это цинк / алюминий горячего погружения.
    конструкционная сталь с легированным покрытием и гладкой блестящей поверхностью
    и гарантированный минимальный предел текучести 300 МПа при
    хорошая пластичность.Подходит для профилирования с минимальным внутренним
    диаметр 1т.
    G300 - Каркас дома, RWG, водостоки и
    садовые навесы
    Сталь ZINCALUME® G300S обработана дугой для улучшения поверхности
    качество. Материал через кожу используется для подачи COLORBOND®.
    сталь и недоступна без краски COLORBOND®
    закончить.
    BlueScope Steel создала техническое описание для каждого продукта в своем ассортименте листов и рулонов.
    Таблицы данных содержат сводку основных характеристик и функций продукта, а также его
    производственные возможности.G300S - Окрашенный рулонный профнастил, RWG,
    трубы, гаражные ворота, желоба и знаки (общие
    Редакция 8
    Ноябрь 2003 г.
    Эта литература
    заменяет все
    предыдущие выпуски
    Применение стали COLORBOND®)
    АВСТРАЛИЙСКИЙ СТАНДАРТ
    AS 1365
    AS 1397: 2001
    ГАРАНТИРОВАННЫЕ СВОЙСТВА СТАЛЬНОЙ БАЗЫ
    Таблицы технических данных доступны на сайте www.bluescopesteel.com.au или связавшись с
    BlueScope Steel Direct по телефону 1800 022 999.
    МЕХАНИЧЕСКИЕ
    ХАРАКТЕРИСТИКИ
    ГАРАНТИРОВАННЫЙ%
    Предел текучести, МПа
    Предел прочности при растяжении, МПа
    Удлинение на 80 мм, (≥ 0,60 мм)%
    Поперечный изгиб 180º (ось L)
    300
    400
    18
    1т
    ХИМИЧЕСКИЕ
    ХАРАКТЕРИСТИКИ
    Углерод (C)
    Фосфор (P)
    Марганец (Mn)
    Сера (S)
    ГАРАНТИРОВАНО
    МАКСИМАЛЬНЫЙ%
    ТИПИЧНЫЙ
    %
    0.08
    0,03
    0,40
    0,025
    0,04 - 0,07
    0,01 - 0,02
    0,20 - 0,30
    0,01 - 0,02
    ПРИМЕЧАНИЕ: испытание на растяжение в продольном направлении.
    АДГЕЗИЯ ПОКРЫТИЯ - ИСПЫТАНИЕ НА ИЗГИБ 180º
    КЛАСС ПОКРЫТИЯ
    ИНДЕКС
    ДИАПАЗОН
    СЧЕТ
    1т
    1т
    1т
    Индекс воспламеняемости
    Индекс распространения пламени
    Индекс тепловыделения
    Дым развился
    Индекс
    (диапазон 0-20)
    (диапазон 0-10)
    (диапазон 0-10)
    (диапазон 0-10)
    0
    0
    0
    0-1
    AZ50
    AZ150
    AZ200
    РАЗМЕРНЫЕ ВОЗМОЖНОСТИ
    ТОЛЩИНА
    ДИАПАЗОН ММ
    ≥ 0,30 <0,32
    ≥ 0,30 <0,32
    ≥ 0,32 <0,35
    ≥ 0,35 <0,38
    ≥ 0,38 ≤ 1,00
    > 1,00 ≤ 1,20
    ОБЫЧНЫЙ
    G300S
    G300
    G300 / G300S
    G300 / G300S
    G300 / G300S
    G300 / G300S
    ПОЖАРООПАСНЫЕ СВОЙСТВА
    ГАРАНТИРОВАНО
    НОРМАЛЬНЫЕ / ДОПОЛНИТЕЛЬНЫЕ УСЛОВИЯ ПОСТАВКИ
    МАКСИМУМ.ШИРИНА
    ММ
    1070
    1100
    1100
    1220
    1235
    1220
    Продольная резка и резка доступны по запросу в отделе продаж BlueScope Steel.
    офисов.
    Эти размеры являются отражением технических возможностей производства.
    Условия поставки могут иметь ограничения по размерам и
    при условии подтверждения BlueScope Steel по продажам и маркетингу.
    Класс покрытия
    Состояние поверхности
    Обработка поверхности
    Класс допуска
    Габаритные размеры
    Плоскостность
    ОБЫЧНЫЙ
    ПО ЖЕЛАНИЮ
    AZ150
    AZ200
    AZ50 - только по запросу
    Блестками
    Пассивированный / смола
    покрытый
    Класс
    Класс
    B класс
    B класс
    ВАЖНЫЕ ЗАМЕТКИ:
    Материал следует использовать незамедлительно (в течение 6 месяцев), чтобы избежать возможности хранения.
    связанная коррозия.Для выбора наиболее подходящей стали с металлическим покрытием обратитесь к технической документации.
    бюллетени TB1a, TB1b, CTB21 и CTB22.
    Механические свойства гарантированы при температуре окружающей среды / комнатной температуре. Пожалуйста, проконсультируйтесь
    технические представители в офисе продаж BlueScope Steel для использования при высоких / низких температурах.
    ОП. 1
    32
    Руководство по продукции в листах и ​​рулонах
    Как заказать лист
    и рулонные изделия
    Контрольный список заказа
    Габаритные размеры
    Класс покрытия
    Сертификация
    Следующий контрольный список следует использовать для
    помочь правильно указать товары во время
    размещение заказа.Укажите ширину (мм), толщину (мм) до двух
    десятичные разряды и длина (мм). Также цитирую
    требуемый допуск - класс А (стандарт) или
    Класс B (более жесткий допуск).
    При заказе с металлическим покрытием или с предварительно окрашенным покрытием
    листовая и рулонная продукция, пожалуйста, предоставьте подробную информацию
    правильной толщины покрытия, цвета краски
    и защита поверхности, чтобы гарантировать, что сталь вы
    receive отвечает требованиям конечного использования.
    Если вам требуются индивидуальные сертификаты испытаний катушек
    убедитесь, что они запрашиваются во время заказа
    размещение.
    Обратите внимание, что все металлизированные элементы BlueScope Steel
    листовые и рулонные изделия с покрытием должны быть
    заказывала их толщину основного металла (БМТ).Заказы следует размещать в метрической толщине.
    до двух знаков после запятой, обозначая основание
    толщина металла например GALVABOND® G2-Z275
    0,50 мм.
    Обсудите требования к срокам выполнения заказа с вашим
    местный дистрибьютор. Сроки выполнения могут отличаться из-за
    ассортимент продукции или спецификация.
    Если вам нужна помощь или требуется
    информация о продукте или процессе, который
    не упоминается в данном руководстве по продукту, свяжитесь с
    Ваш местный дистрибьютор листов и рулонов или
    BlueScope Steel Direct по телефону 1800 022 999.
    Некоторые листовые и рулонные изделия поставляются как
    кромку фрезерования, если не указано иное.Советовать
    ваш дистрибьютор, если вам требуется обрезанный край
    состоянии, или если вам нужна щелевая катушка или лист.
    Продукт и конечное использование
    Масса упаковки
    При заказе листовой и рулонной продукции,
    рассмотрите тип продукта, который лучше всего подходит
    цель конечного приложения. Каждый продукт
    тип имеет характеристики подходящие для диапазона
    функций, таких как формовка и гибка,
    и разные уровни защиты от коррозии
    или силовые показатели.
    При заказе упаковки листовой и рулонной продукции
    массовые характеристики и тип упаковки должны быть
    указано.Время выполнения
    Назначения
    Укажите адрес, по которому будет осуществляться доставка
    сделал.
    Количество
    Заказы выражаются в тоннах. Говорить с
    Ваш дистрибьютор о минимальном количестве заказа
    требования и знайте, что специальность
    могут потребоваться заказы большего объема.
    Руководство по продукции в листах и ​​рулонах
    33
    Служба поддержки
    Предпродажная техническая поддержка
    поддерживаются опытной командой технической службы, которая
    работает по всей Австралии. Они готовы дать совет
    о том, какой продукт подходит для конкретных приложений.Кроме того, они могут дать совет по использованию простыни и
    змеевики в агрессивных средах или помощь в выборе конкретных
    продукты для особых требований производственной обработки.
    Послепродажная техническая поддержка
    Типичная послепродажная помощь может включать обработку клиентов
    вопросы и вопросы о подходящих листах и ​​рулонах
    для использования с новым оборудованием. Обработка запросов
    обычно связаны с штамповкой, профилированием, соединением и
    крепление, резка и продольная резка, плазменная / лазерная резка, сварка
    и отделка (покраска, эмаль, покрытие металла).34
    Руководство по продукции в листах и ​​рулонах
    Контактный центр BlueScope Steel Direct
    Ваш местный дистрибьютор
    BlueScope Steel Direct - это австралийская компания BlueScope Steel.
    контакт-центр. Центр открыт с понедельника по пятницу с
    С 8:30 до 17:30 (EST) и обслуживает ряд национальных
    технические запросы. Он принимает более 2000 телефонных звонков и электронных писем.
    и веб-запросы в месяц от широкого круга лиц
    и компании, включая архитекторов, инженеров, дизайнеров,
    дистрибьюторы и домовладельцы.
    У вашего местного дистрибьютора имеется широкий ассортимент листов.
    и рулонные изделия.Они могут использовать свои обширные технические
    знание ассортимента листовой и рулонной продукции BlueScope Steel
    чтобы помочь вам сделать правильный выбор продукта для вашего конечного использования
    заявление. Их местные перерабатывающие предприятия режут и отвесно
    продукты для небольших единичных заказов и изменение размера стали в соответствии с вашими
    транспортировка и различные требования к конечному использованию.
    Каждый член команды контакт-центра - это обученный продукт
    или эксперт по приложениям. Где информация, превышающая телефон
    требуется запрос, звонок направляется в соответствующий
    Представитель службы технической поддержки.Местные дистрибьюторы также предлагают дополнительные услуги, такие как заказ
    управление, хранение продуктов, условия кредита и в тот же день или
    доставка на следующий день. Поговорите со своим местным дистрибьютором, чтобы узнать, как они
    fl гибкие предложения и услуги могут поддержать ваш бизнес.
    В нерабочее время услуга голосовой почты.
    и 24-часовая система запросов через Интернет.
    Чтобы найти ближайшего к вам дистрибьютора листов и рулонов, используйте
    Инструмент «Поиск поставщиков» на веб-сайте BlueScope Steel по адресу
    www.bluescopesteel.com.au
    Телефон BlueScope Steel Direct: 1800 022 999.Хранение и уход
    Как складывать и хранить листы и
    катушки
    При работе с листовыми или рулонными изделиями важно
    иметь безопасные процедуры обращения, транспортировки и хранения
    и системы. BlueScope Steel разработала ряд
    публикации, которые затрагивают эти вопросы и на которые следует ссылаться
    чтобы снизить риски, связанные с штабелированием и хранением
    листовая и рулонная продукция.
    Чтобы заказать любую из этих публикаций, позвоните в BlueScope Steel Direct.
    по телефону: 1800 022 999.
    Хранение и уход за листовой и рулонной продукцией
    Номер документа
    Обработка и хранение материалов
    9 320075 043179
    Рекомендуемая практика для рулонной и листовой стали
    9 320075 046835
    Хранение и штабелирование
    TB7 - Уход и хранение внешней стали BlueScope
    9 320075 034290
    Продукты до установки
    Руководство по продукции в листах и ​​рулонах
    35 год
    Лист и катушка
    допуски на продукт
    Допуски на размеры:
    Термин допуск на размер относится к допустимому отклонению
    от указанного размера продукта.Степень точности
    чего можно ожидать, будет зависеть от того, горячий ли продукт
    или холоднокатаный, тип используемого оборудования прокатного стана, неизбежно
    рабочие непредвиденные обстоятельства, указанный размер или краевое состояние, и
    в некоторых случаях состав стали. Следующие таблицы показывают
    либо указанный BlueScope Steel, либо соответствующий австралийский
    Стандартные допуски продукта.
    36
    Руководство по продукции в листах и ​​рулонах
    Плоские продукты с покрытием и без покрытия
    Измерение плоскостности
    Измерение коэффициента крутизны
    1
    AS / NZS 1365: 1996
    Альтернатива для выражения мягкости
    W = ширина, L = длина, H = отклонение
    L
    Плоскостность традиционно была отличительной чертой продукта.
    для количественной оценки.Плоскость измеряется на изделии под
    собственный вес опирается на плоскую поверхность, так что любое отклонение
    с плоской поверхности. Стрейт-эдж может
    размещать в любом направлении. Только часть между двумя
    точки соприкосновения принимаются во внимание.
    Коэффициент крутизны рассчитывается путем измерения H и L, как показано на рисунке.
    на рисунке 1 для продукта, опирающегося под собственным весом на
    fl на горизонтальной поверхности с измеряемым отклонением
    лицом вверх.
    ЧАС
    Коэффициент крутизны = В / Д x 100
    L
    W
    ЧАС
    Руководство по продукции в листах и ​​рулонах
    37
    Плоские продукты с покрытием и без покрытия
    Измерение краевого прогиба
    Рисунок 2: измерение развала - с помощью линейки
    AS / NZS 1365: 1996
    AS / NZS 1365: 1996
    W = ширина, L = длина, H = отклонение
    Изгиб - это боковое отклонение края листа или
    полоса из прямой, образующей хорду.Когда лист или полоса укладываются на плоскую горизонтальную поверхность
    и линейка, расположенная на вогнутом боковом крае,
    Максимальное расстояние между боковой кромкой и линейкой - это изгиб (см. рисунок 2).
    Измерение неквадратности
    W
    выпуклость
    Отклонение от прямоугольности отрезка отрезка от стальной полосы с обрезной кромкой измеряется путем разметки линии, перпендикулярной к
    обрезанный край, прилегающий к разрезу. Вне квадрата
    выражается в процентах от измеренного значения отклонения
    от квадрата, деленного на номинальную ширину (см. рисунок 4).L
    Рисунок 4 - измерение вне квадрата
    W = номинальный диаметр, U = отклонение от квадрата
    Изгиб также можно измерить, разместив соседние листы.
    или отрезки одинаковой длины полосы с вогнутыми краями
    вместе (см. рисунок 3). Фактический развал составляет половину
    максимальное расстояние между двумя краями. Камбер
    - измеренное значение, деленное на длину, выраженное как
    процент.
    Рисунок 3 - измерение развала - с использованием двух отрезков длины
    W = ширина, L = длина, H = отклонение
    W
    W
    развал x 2
    U
    U
    Примечание: прямоугольность выражается как U / W x 100%.
    L
    38
    Руководство по продукции в листах и ​​рулонах
    Горячекатаный лист и рулон
    Допуски по толщине
    Допуски по ширине
    AS / NZS 1365: 1996
    Все граничные условия
    AS / NZS 1365: 1996
    Обрезанный край
    Указанная толщина мм
    Допуск толщины
    плюс-минус мм
    ) 1.60
    0,16
    > 1,60) 2,00
    0,18
    > 2,00) 2,50
    0,19
    Допуск по ширине мм
    Указанная толщина мм
    * 3.00 -) 13
    <3,00
    Указанная ширина мм
    плюс
    минус
    плюс
    минус
    1,00
    0
    1,50
    0
    > 2,50) 3,00
    0,21
    > 3,00) 4,00
    0,23
    * 150 <300
    1,50
    0
    2,00
    0
    > 4,00) 5,00
    0,25
    * 300 <450
    2,00
    0
    2,50
    0
    > 5,00) 6,00
    0,27
    * 450 <600
    2,50
    0
    3,00
    0
    > 6,00) 8,00
    0,29
    * 600 <750
    3,00
    0
    3,00
    0
    > 8.00) 10.00
    0,32
    * 750 <1000
    4.00
    0
    4.00
    0
    > 10.00) 13.00
    0,36
    * 1000 <1250
    5.00
    0
    5.00
    0
    * 1250 <1500
    6.00
    0
    6.00
    0
    * 1500) 2000
    7.00
    0
    7.00
    0
    Примечание: Толщина измеряется не менее 10 мм от обрезанного края или не менее
    25 мм от необрезанного края.
    Руководство по продукции в листах и ​​рулонах
    39
    Горячекатаный лист и рулон
    Допуски краев изгиба
    AS / NZS 1365: 1996
    Все граничные условия
    Указанная ширина
    Допуск на изгиб кромки%
    все
    0,4
    Допуски по ширине
    AS / NZS 1365: 1996
    Необрезанный край
    Допуск по ширине мм
    Указанная ширина мм
    плюс
    минус
    > 599) 1000
    25
    0
    > 1000) 1250
    30
    0
    > 1250) 1500
    35 год
    0
    > 1500) 2000
    40
    0
    Допуски по длине
    AS / NZS 1365: 1996
    Все граничные условия
    Допуск по длине мм
    Указанная длина мм
    плюс
    минус
    40
    <2000
    10
    0
    * 2000 <4000
    15
    0
    * 4000 <6000
    20
    0
    * 6000 <12000
    30
    0
    * 12000
    50
    0
    Руководство по продукции в листах и ​​рулонах
    Горячекатаный лист и рулон
    Допуски плоскостности
    AS / NZS 1365: 1996
    Все граничные условия
    Приведенные допуски на плоскостность применимы к листовой стали, имеющей определенный углерод.
    содержимое равно 0.25% или меньше и заданный или типичный минимальный предел текучести
    менее 340 МПа. Для листов и полос указано> 340 МПа или типичный минимум
    предел текучести, допуск плоскостности определяется путем умножения приведенных значений
    в таблице в 1,5 раза.
    Номинальный
    Толщина мм
    Расстояние
    Между точками
    контакта мм
    Класс А
    Класс B
    ) 2
    ) 500
    10
    > 2) 5
    > 5) 13
    Коэффициент крутизны
    AS / NZS 1365: 1996 и AS 1548: 1995
    Это альтернативный метод выражения мягкости.
    Коэффициент крутизны
    Допуск плоскостности мм
    Указанная толщина мм
    Класс А
    Класс B
    3
    ) 2
    1.8
    0,6
    1.5
    0,6
    1.5
    -
    > 500) 750
    15
    4
    > 2) 3,2
    > 750) 1000
    20
    5
    > 3,2) 13
    > 1000) 1500
    25
    8
    > 1500
    30
    10
    ) 500
    8
    3
    > 500) 750
    12
    4
    > 750) 1000
    15
    5
    > 1000) 1500
    20
    8
    > 1500
    25
    10
    ) 500
    5
    -
    > 500) 750
    8
    -
    > 750) 1000
    10
    -
    > 1000) 1500
    15
    -
    > 1500
    20
    -
    Допуск неквадратности
    AS / NZS 1365: 1996
    Для всех размеров длина обрезки должна быть такой, чтобы листовая сталь заказанного номинала
    размеры можно получить. При измерении, как показано на стр. 38, непрямолинейность
    длины реза из обрезанной стальной полосы не должна превышать 1.0%.
    Примечание: допуски действительны при измерении на расстоянии не менее 20 мм от продольного
    края и 100 мм от поперечных краев.
    Руководство по продукции в листах и ​​рулонах
    41 год
    Холоднокатаный и холоднокатаный
    лист и рулон с металлическим покрытием
    Эти допуски применяются к холоднокатаным листам и полосам из стали с металлическим и органическим покрытием. Для покрытых
    для изделий, в том числе с органическим покрытием, допуски по толщине относятся только к основному металлу.
    Допуски по толщине
    Приблизительная толщина покрытия
    AS / NZS 1365: 1996
    Все граничные условия
    Приведенная ниже таблица позволяет пользователям металлических листов иметь некоторые
    представление о примерной толщине различных классов покрытий.Допуск по толщине плюс или минус мм
    Класс покрытия
    Массовый коэффициент покрытия *
    г / м2
    Примерное покрытие
    Толщина мм
    Z100
    130
    0,02
    Указанная ширина мм
    Указанная длина мм
    ) 1200
    > 1200) 1500
    > 1500) 2000
    ) 0,30
    0,02
    -
    -
    > 0,30) 0,50
    0,03
    0,04
    -
    > 0,50) 0,80
    0,04
    0,05
    0,06
    > 0,80) 1,20
    0,05
    0,06
    0,07
    > 1,20) 1,60
    0,06
    0,07
    0,08
    > 1,60) 2,00
    0,07
    0,08
    0,09
    > 2,00) 2,50
    0,08
    0,09
    0,10
    > 2,50) 3,00
    0,09
    0,10
    0,11
    > 3,00) 4,00
    0,10
    0,11
    0,12
    Z200
    220
    0,03
    Z275
    290
    0,04
    Z350
    370
    0.05
    Z450
    470
    0,07
    Z600
    650 () толщиной 2,0 мм)
    0,09
    680 (> 2,0 мм толщиной)
    0,10
    ZS30
    70
    0,01
    ZF100
    130
    0,02
    AZ150
    170
    0,05
    AZ200
    220
    0,06
    Примечание: класс A - измеряется на расстоянии не менее 50 мм от края полосы. В
    * Масса покрытия в этом столбце была использована для расчета толщины и включает стоимость изготовления.
    10 мм сварных швов и концов рулона, толщина может отличаться в два раза выше
    маржа, необходимая для достижения указанных минимумов.
    толерантность.
    Теоретическая толщина покрытия для покрытий Z и ZF была основана на 100 г / м 2 = 0.014 мм и для
    Класс B - толщина, измеренная не ближе 10 мм к краю полосы.
    Вблизи сварных швов или концов рулона нет изменения допуска. Класс B
    допуски применимы только к обрезному краевому материалу.
    42
    Руководство по продукции в листах и ​​рулонах
    Покрытия AZ 100 г / м 2 = 0,027 мм.
    Холоднокатаный и холоднокатаный
    лист и рулон с металлическим покрытием
    Допуски по ширине AS / NZS1365: 1996 Обрезанная кромка - класс A
    Допуски по ширине AS / NZS1365: 1996 Необрезанная кромка
    Допуск по ширине мм
    Допуск по ширине мм
    Указанная ширина мм
    плюс
    минус
    Указанная ширина мм
    плюс
    минус
    ) 150
    1.00
    0
    > 599) 1000
    25
    0
    > 150) 300
    1,50
    0
    > 1000) 1250
    30
    0
    > 300) 450
    2,00
    0
    > 1250) 1500
    35 год
    0
    > 450) 600
    2,50
    0
    > 1500) 2000
    40
    0
    > 600) 750
    3,00
    0
    > 750) 1000
    4.00
    0
    > 1000) 2000
    5.00
    0
    Допуски по ширине
    AS / NZS1365: 1996 Обрезанный край - класс B
    Допуск по ширине мм
    Простынь
    Полоска
    Указанная толщина мм
    * 1,00) 3,00
    <1,00
    Указанная ширина мм
    плюс
    минус
    плюс
    > 3,00
    минус
    Все
    плюс
    минус
    плюс
    минус
    ) 150
    0,20
    0
    0,40
    0
    0,60
    0
    1,00
    0
    > 150) 300
    0,40
    0
    0,60
    0
    0,80
    0
    1.00
    0
    > 300) 450
    0,60
    0
    0,80
    0
    1,00
    0
    1,00
    0
    > 450) 600
    0,80
    0
    1,00
    0
    1,00
    0
    1,00
    0
    > 600) 750
    1,00
    0
    1,00
    0
    1,00
    0
    1,00
    0
    > 750) 1000
    1,50
    0
    1,50
    0
    1,50
    0
    1,50
    0
    > 1000) 2000
    2,00
    0
    2,00
    0
    2,00
    0
    2,00
    0
    Руководство по продукции в листах и ​​рулонах
    43 год
    Холоднокатаный и холоднокатаный
    лист и рулон с металлическим покрытием
    Допуски по длине
    Допуски плоскостности
    AS / NZS 1365: 1996 класс A
    AS / NZS 1365: 1996
    минус
    Дистанция между
    Контактные лица
    мм
    Класс А
    Класс B (см. Примечание)
    7
    0
    ) 500
    5
    2
    10
    0
    Допуск по длине мм
    Указанная толщина
    мм
    плюс
    ) 1.50
    > 1,50) 4,00
    Допуски по длине
    AS / NZS 1365: 1996 класс B
    > 500) 750
    7
    3
    > 750) 1000
    10
    5
    > 1000) 1500
    15
    8
    > 1500
    20
    10
    Примечание: класс А применяется к листу только толщиной 4,00 мм.
    Допуск по длине мм
    Класс B относится к листу) только толщиной 3,00 мм.
    Указанная длина мм
    плюс
    минус
    ) 750
    1,00
    0
    Коэффициент крутизны
    > 750) 1000
    1,50
    0
    AS / NZS 1365: 1996
    > 1000) 2000
    2,00
    0
    > 2000) 3000
    3,00
    0
    > 3000) 4000
    4.00
    0
    Допуски краев изгиба
    AS / NZS 1365: 1996
    Указанная ширина мм
    Допуск на изгиб кромки%
    Все
    0.2
    Допуск плоскостности мм
    Коэффициент крутизны мм
    Указанная толщина
    мм
    Класс А
    Класс B
    ) 1,70
    1.2
    0,5
    > 1,70) 3,00
    1.5
    0,5
    > 3,00) 4,00
    1.5
    -
    Примечание: для допуска, когда длина между точками контакта l меньше 1000 мм,
    коэффициент крутизны - 1%.
    Допуски неквадратности
    AS / NZS 1365: 1996
    Для всех размеров длина обрезки должна быть такой, чтобы листы заказанных номинальных размеров могли быть
    полученный. Отклонение от прямоугольности отрезка стальной полосы с обрезной кромкой не должно превышать 1,0%.См. Страницу 38.
    44 год
    Руководство по продукции в листах и ​​рулонах
    Холоднокатаный и холоднокатаный
    лист и рулон с металлическим покрытием
    Допуск металлического покрытия
    Продукты, покрытые цинком / алюминиевым сплавом горячего цинкования
    AS 1397: 2001
    Масса покрытия г / м2
    Итого обе поверхности
    Одна поверхность Мин. Одно место
    Покрытие
    Класс
    Мин. Тройное пятно
    Мин. Одно место
    Z100
    100
    90
    40
    Z200
    200
    180
    80
    Z275
    275
    250
    110
    Z350
    350
    315
    140
    Z450
    450
    405
    180
    Z600
    600
    540
    240
    ZS30 *
    30
    27
    12
    ZF100
    100
    90
    40
    AZ150
    150
    135
    60
    AZ200
    200
    180
    80
    * Не распространяется на AS 1397: 2001.Приблизительная толщина краски для односторонних и двусторонних пленок
    Диапазон толщины пленки краски
    Односторонний (например, Shadow Grey)
    0,03 мм - 0,05 мм
    Двухсторонний
    0,04 мм - 0,06 мм
    Руководство по продукции в листах и ​​рулонах
    45
    Сертификация
    Сертификаты испытаний
    Сталь, поставляемая BlueScope Steel, сертифицирована по марке стали.
    изначально заказывал. Многие продукты проходят испытания и сертификацию на основе
    пакетное тестирование, при котором тестируется определенная катушка из группы катушек.
    Если приложение требует тестирования каждой катушки в партии, это можно сделать.
    если запрашивается при размещении заказа.Личность продукта должна
    сверяться с информацией о заказе и сертификатом испытаний, как только
    возможно после родов.
    Страница 1 из 1
    Сертификат №: 14043WPD / 10
    Дата передачи: 25.02.10
    СЕРТИФИКАТ ТЕСТИРОВАНИЯ
    Клиент:
    BLUESCOPE STEEL SSC-NSW
    КОРОБКА 144
    GREENACRE NSW 2190
    Заказной номер клиента:
    318018
    Поставщик:
    BlueScope Steel Limited
    ЗАПАДНЫЙ ПОРТ, ВИК, АВСТРАЛИЯ
    А.Б.Н. 16 000 011 058
    318018
    Поставщик MWS
    19.08.2010
    MOI №:
    Отпечатано по адресу:
    на:
    ПРОДУКТ: XTRAFORM (R) 500 ТИПАН, ФРЕЗЕРНАЯ КРОМКА
    ХИМИЧЕСКИЙ АНАЛИЗ
    СПЕЦИФИКАЦИЯ: AS / NZS1594
    (Химический анализ предоставлен сталелитейщиком.Базовый процесс кислородного производства стали.)
    Пункт
    Нет
    Габаритные размеры
    (мм)
    ПАКЕТ
    Нет
    01
    5,00 х 910
    P43366
    ПРОЦЕНТ ХИМИЧЕСКОГО СОСТАВА
    C
    п
    Mn
    ТЕПЛО Нет
    6155019
    0,096
    0,016
    1,43
    Si
    S
    Ni
    Cr
    Пн
    Cu
    Al
    Ti
    Nb
    B
    V
    0,093
    0,002
    0,019
    0,017
    <0,002
    0,017
    0,027
    0,019
    0,047
    .0000
    0,003
    МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ
    Пункт
    Нет
    ПАКЕТ №
    01
    P43366
    Нагрев без катушки / ТЕСТ
    Нет
    Толстый
    мм
    ReH
    МПа
    Растяжение AS1391
    УДЛИНЕНИЕ
    Rm
    МПа
    Lo (мм)
    %
    6155019
    5.00
    540
    590
    DL876
    200
    20
    Твердость
    HRB
    Давление
    сгибать
    AS2505.1
    92
    ПРОХОДИТЬ
    КОММЕНТАРИИ
    Этот сертификат испытаний выдается в соответствии с заявлением о неопределенности результатов, изложенным на веб-сайте BlueScope Steel www.bluescopesteelconnect.com. Чтобы полагаться на этот сертификат, вы должны прочитать
    Заявление о неопределенности результатов.
    Твердость сообщается по запросу клиента в соответствии со стандартной процедурой BlueScope Steel WQID10-M021P. Масса покрытия измеряется в соответствии со стандартной процедурой BlueScope Steel C-TT04-015.
    Получено от производственных единиц.
    Я подтверждаю, что оригинальные записи компании показывают, что элементы, упомянутые в этом сертификате, соответствуют заявленным спецификациям и что результаты тестирования продукта в этом сертификате заменяют тест продукта.
    результаты по любому другому сертификату.Т. СТРАЧАН - УТВЕРЖДЕННАЯ ПОДПИСЬ
    46
    Руководство по продукции в листах и ​​рулонах
    Руководство по продукции в листах и ​​рулонах
    47
    Контакты BlueScope Steel
    BlueScope Steel Direct
    Офисы продаж BlueScope Steel
    48
    Квинсленд
    Телефон (07) 3845 9300
    Факс (07) 3845 9393
    Адрес а / я 302,
    Акация Ридж QLD 4110
    Ул. Лисагт 76,
    Акация Ридж QLD 4110
    Виктория и Тасмания
    Телефон (03) 9586 2222
    Факс (03) 9586 2441
    Адрес а / я 139,
    Braeside VIC 3195
    207-213 Губернатор-роуд,
    Braeside VIC 3195
    Новый Южный Уэльс / ACT
    Телефон (02) 4275 4999
    Факс (02) 4275 4998
    Адрес а / я 1854, г.
    Вуллонгонг Новый Южный Уэльс 2500
    Дорога пяти островов,
    Порт Кембла Новый Южный Уэльс 2500
    Южная Австралия и Северная территория
    Телефон (08) 8243 7333
    Факс (08) 8243 7304
    Адрес а / я 59,
    Rosewater East SA 5013
    69 Вингфилд Роуд,
    Wingfield SA 5013
    Руководство по продукции в листах и ​​рулонах
    Западная Австралия
    Телефон (08) 9365 6665
    Факс (08) 9365 6601
    Адрес а / я 618,
    Вельшпу I BC WA 6986
    650 Абернети Роуд,
    Форрест Филд WA 6986
    Общие вопросы о BlueScope Steel
    и публикации BlueScope.Бесплатный звонок 1800 022 999
    Бесплатный факс 1800 800 789
    Услуги BlueScope Steel Direct доступны
    Пн-пт с 8:00 до 18:00 [AEST]
    www.bluescopesteel.com.au
    [электронная почта защищена]
    Адрес получателя
    Закрытая сумка 8825,
    Почтовый центр Южного побережья штата Новый Южный Уэльс 2521
    Международный телефон: 612 4222 3456
    Международный факс: 612 4222 3434
    Руководство по продукции в листах и ​​рулонах
    49
    Глоссарий
    СТАРЕНИЕ - изменение свойств стали
    происходящие с течением времени, влияющие на
    механические свойства металла или
    сплав. Обычно ускоряется увеличением
    по температуре, и поэтому может быть искусственным или
    естественный.ОТЖИГ - процесс, связанный с нагреванием
    и охлаждение, обычно применяемое для
    смягчение. Термин отжиг также используется для обозначения
    покрыть лечение:
    U Устранение напряжений
    U Изменить механические или физические свойства
    U создают четкую микроструктуру и
    U Удалить растворенные газы
    УГЛЕРОДНАЯ СТАЛЬ - сталь, не содержащая
    намеренно добавленные легирующие элементы,
    в зависимости от своих свойств существенно от
    только содержание углерода. Марганец до
    1% не считается удалением стали из
    это обозначение.
    ЗАБЕЛЕНИЕ - образование меловой линии на
    поверхность органического покрытия, вызванная
    50
    Руководство по продукции в листах и ​​рулонах
    разрушение поверхностного слоя смолы,
    высвобождая частицы пигмента и наполнители обычно
    связаны смолой.Обычно это происходит после
    длительное воздействие солнечных лучей.
    ЧАТТЕР - поперечный ряд знаков или
    линии на металлической поверхности краски
    пленка, вызванная вибрацией или эксцентриком в
    технологическое оборудование.
    COIL - свернутый отрезок стальной полосы.
    МАССА ПОКРЫТИЯ - способность металлического покрытия
    листовая и рулонная продукция, выдерживающая коррозию
    в конкретной среде - это функция
    количество (и тип) покрытия на поверхности
    стальной основы. Это определяется как
    «Масса покрытия» и - масса покрытия на
    обе стороны стального основания выражены в
    граммов на квадратный метр (г / см).КОРРОЗИЯ - разрушение металла
    электрохимическая реакция в окружающей среде.
    ТОЛЩИНА СУХОЙ ПЛЕНКИ - толщина
    засохшей пленки краски на поверхности
    грунтовки под финишное покрытие. Это измеряется
    в микрометрах (мкм).
    ЖЕСТКОСТЬ - сопротивление, обеспечиваемое
    металлический материал к пластической деформации
    вдавливание или проникновение.
    ТЯЖЕСТЬ - относительная способность металла деформироваться
    из плоского состояния в более сложную форму
    без перелома.
    ФОРМИРОВАНИЕ ЗАМКА - формирование двух
    смежные края до блокировки.ЭЛАСТИЧНОСТЬ - свойство материала, которое
    заставляет его вернуться в исходную форму после
    снятие груза.
    УДЛИНЕНИЕ - при испытании на растяжение
    увеличение измерительной длины, измеренной после
    разрушение образца для испытаний внутри калибра
    длина, обычно выражаемая в процентах от
    исходная калибровочная длина.
    ПЛОСКОСТЬ - отсутствие волнистости и пряжек.
    Неровность листа - это измеренная
    высота пряжки от плоской поверхности на
    который лежит на листе.
    ФОРМИРУЕМОСТЬ
    Y - относительная легкость, с которой
    металлу можно придать форму за счет пластической деформации.LOCK SEAMING - закрытие плотной
    шов замковых кромок листового металла, для
    пример шов замка Питтсбург, рифленый одинарный
    замковый шов, замковый шов с защелкой.
    LUSTER - глянцевая отделка - это гладкая поверхность для
    гальваника достигается за счет использования специально
    подготовленные роллы. Некоторая подготовка поверхности
    может понадобиться пластина.
    MATT - доступен холоднокатаный прокат
    с матовой или глянцевой отделкой. Матовый
    Отделка производится прокаткой механическим способом.
    валки шероховатые. Предпочтительно для лакировки.
    и выгодно во время рисования
    при использовании со смазкой.Предполагается
    поверхность, если она не указана в заказе.
    МЕХАНИЧЕСКИЕ СВОЙСТВА - свойства
    относящиеся к поведению материалов под
    нагрузки при обычных механических испытаниях, таких как
    как предел текучести, предел прочности, удлинение,
    твердость.
    ПАССИВАЦИЯ - обработка поверхности для придания
    повышенная стойкость к коррозии при хранении в
    защита которых обеспечивается преобразованием
    покрытия и пленки.
    ВЫБОР - удаление оксидных пленок с
    металл погружением в кислоту. Процесс
    применяется, в частности, для удаления накипи с
    металл перед операциями, такими как холод
    прокатка, волочение проволоки и гальваника,
    и, как правило, проводится в разбавленном
    растворы минеральных кислот, часто с
    добавки органического материала (ингибиторы) в
    сдерживать атаку на металл.Абсорбция
    водорода может возникнуть при травлении стали
    вызывая охрупчивание твердых сталей, и
    требующий низкотемпературного отжига
    для его удаления.
    ПРЕССОВАНИЕ - это процесс обработки металла.
    в котором плоское пустое пространство, ограниченное между
    две поверхности, ударом заставляет
    требуемая форма.
    U
    U
    ПЕРЕКРИСТАЛЛИЗАЦИЯ - преобразование
    для «округления» ферритных зерен, истощенных при прокатке.
    Это происходит при температурах выше 725 ° C,
    либо сразу после горячей прокатки, либо во время
    отжиг после холодного обжатия.ВАЛКОВАЯ ФОРМИРОВКА - процесс, при котором металл
    размотали из свернутой полосы и пропустили
    ряд пар валков металлического профиля.
    НАКЛАДКА - слои оксида железа на поверхности
    горячей стали, когда кислород в воздухе соединяется
    железом из стали.
    SKIN PASSING - легкая холодная прокатка
    эксплуатация (около 1-2 процентов холодной работы)
    который устраняет предел текучести в стали
    что в противном случае вызывает обрыв катушки, загорание или
    деформация носилок при последующих операциях.
    Его также можно использовать для:
    Измените поверхность, например, уменьшив
    шероховатость поверхности для блеска (блеск)
    качества за счет специально контролируемой шероховатости
    матовой поверхности для качества рисунка.Разровняйте катушку
    SPANGLE - зерно или кристалл цинка, или цинка /
    алюминий, нанесенный на металл, нанесенный методом горячего погружения
    сталь с покрытием.
    ТЕМПЕРНАЯ ПРОКАТКА - это холодная прокатка.
    операция, регулирующая металлургический
    свойства холоднокатаного рулона и одновременно
    время улучшает текстуру и гладкость поверхности.
    ИСПЫТАНИЕ НА РАСТЯЖЕНИЕ - стандартный образец
    материал помещается между двумя челюстями и
    в машине для испытаний на растяжение до тех пор, пока
    перелом.
    ТОЧКА УХОДА - напряжение, при котором
    материал постоянно деформируется.Предел текучести - прочность, при которой сталь
    первая демонстрирует пластическую деформацию.
    Руководство по продукции в листах и ​​рулонах
    51
    Авторское право © 2010 BlueScope Steel Limited.
    Ограниченный выпуск. Австралийская стальная конвенция ASI, сентябрь 2010 г.
    Таблицы содержат размеры, которые отражают технические возможности производства. Условия поставки могут иметь ограничения по размерам и подлежат подтверждению BlueScope Steel по продажам и маркетингу.
    Эта информация предоставляется только в качестве общей информации, и на нее не следует полагаться.BlueScope Steel не делает никаких заявлений относительно пригодности продукта по назначению. Вы должны получить конкретный совет относительно
    соответствие продукта целям и способу его использования. Это может потребовать дальнейшего независимого анализа и тестирования. BlueScope Steel Limited и связанные с ней юридические лица не несут ответственности ни за какие
    неблагоприятные последствия любого характера, которые возникают в результате использования информации в этом документе. Эти таблицы могут время от времени обновляться.Вы обязаны убедиться, что используете самую последнюю версию.
    XTRAFORM®, BRIGHTFORM®, DECKFORM®, GALVABOND®, GALVASPAN®, ZINC HI-TEN®, ZINCFORM®, TRUECORE®, ZINCALUME®, ZINCANNEAL®, COLORBOND®, Coolmax®, Permagard® и сталь зарегистрированы.
    товарные знаки BlueScope Steel. BlueScope является товарным знаком BlueScope Steel Limited. BlueScope Steel Limited ABN 16 000 011 058.
    52
    Руководство по продукции в листах и ​​рулонах
    9 320075 063498


    taurus g2s обзор

    taurus g2s обзор

    734-744-4547 многофункциональные чехлы @ yahoo.com Пн-Пт: 9: 00–15: 00 EST Давайте поближе познакомимся с этим шедевром - это обзор Taurus Millennium G2 от Gunivore. Слайд очень похож по внешнему виду, хотя у G2S есть небольшое оплавление на вертикальной поверхности делового конца слайда, а не на его вершине. Подписаться 5 Поделиться. Хорошая новость заключается в том, что здесь, в Alien Gear Holsters, нам стало намного проще, и вы можете приобрести кобуру Taurus G2S ShapeShift для удобного скрытого ношения. Это один из немногих микропистолетов, у которого большие пальцы не касаются затвора.Taurus G2S поставляется в яркой картонной коробке с инструкцией по эксплуатации, замком и еще одним журналом. По сути, вы должны спросить себя, без чего вы можете жить, чтобы получить рабочий пистолет по хорошей цене? Кто-то может обвинить Тельца в том, что он вычеркнул PT111 G2 и написал мелком G2C, и именно это и произошло. Но разве это плохо? Я стрелял из него, чтобы не было «расслабленного запястья», и пробовал несколько типов боеприпасов. Зеленый лазерный прицел ArmaLaser GTO / FLX Finger Touch - лучший универсальный лазерный прицел для Тельца… 9-миллиметровый пистолет Taurus G2C в FDE может работать как лучший аналог в целом.Однако этот лишний вес незаметен, когда он оказывается в ваших руках. Taurus G2S также имеет возможность повторного подрыва, что является редкостью для пистолетов с ударным боекомплектом. Пистолет Taurus G2s обеспечивает компактную мощность для скрытого ношения. Компания Taurus использовала магазин с одним стеком в пистолете G2s, чтобы уменьшить рукоятку и вес, но в него были включены функции, обычно предназначенные для более крупных пистолетов. Вам нужно будет запустить затвор, чтобы управлять пистолетом, так как затвор снова фиксируется на пустом магазине, поэтому здесь не будет никаких выстрелов.Срок его действия истек, поскольку его больше не производит производитель. На дульном срезе затвор скошен для удобства переноски пистолета в кобуру. Вы снимали его, и понравилось, как он работал? Его разнообразные интересы и хобби включают в себя кемпинг, рыбалку, охоту и как можно чаще проводить время на стрельбище. 40 S&W. Они были представлены в 2013 году и модернизированы в 2018 году и заслужили хорошую репутацию благодаря тому, что их легко носить с собой и легко стрелять. При просмотре каждой модели важно учитывать их уникальные особенности, функции и характеристики.Где???? У G2s простые 3-точечные прицелы, такие же Taurus на двойном стеке G2c, PT111 G2, PT 140 G2, пистолеты 709 и 740. Taurus G2S - красивый, достаточно надежный пистолет, который отличается точностью и простотой в обращении. Все права защищены. Любая планета. Taurus производит огнестрельное оружие уже несколько десятилетий, производя недорогие ружья, обладающие множеством функций. У тех, у кого самая большая рука, не будет полного захвата, но у тех, у кого большие рукавицы, не будет особых проблем с получением хорошей покупки.Выводы по обзору Taurus Millenium G2 9mm Sub-Compact G2 На мой взгляд, G2 - хороший субкомпактный, гладкий, безопасный, точный и надежный пистолет для CC. Taurus G2s 9 мм имеет короткую направляющую для аксессуаров. Мы можем дать вам НАШИ впечатления в обзоре Taurus G2S, но в конечном итоге многое из этого будет зависеть от ВАС. Средний размер группы: 3,03 дюйма Мой pt111 прямо из коробки сделает НЕ БОЛЕЕ 2 выстрелов, прежде чем застрянет !!! У Taurus G3 ствол растянут на 4 дюйма.Для активации спускового крючка на G2 требуется в среднем 4,2 фунта, что делает его одним из самых простых спусковых крючков среди тестируемых нами пистолетов. Они известны этим. Превосходная текстура рукоятки, закругленные края, вместимость 12 шт., Ширина, вес и нажатие на спусковой крючок около 6,0 фунтов - все это благоприятно, и его размер позволяет легко скрыть. G2s не требует дополнительных инструментов для повседневной разборки. Полимерная рамка, стальные магазины на 12 патронов по 9 мм, простые в использовании прицельные приспособления и немного больше, чем у Sig P365, G2C на бумаге - отличный пистолет.Более того, целик полностью регулируется как по горизонтали, так и по высоте. Вы спросите, что значит Асмунд? На боевых дистанциях он более чем точен для работы правительства и легко контролируется. Габаритные размеры составляют 6,25 дюйма в длину, 4,8 дюйма в высоту и 1,1 дюйма в ширину. Taurus G2S - это пистолет, который легко носить с собой, и он является достойным оружием для самообороны. Большой ход спускового крючка означал, что при нажатии на спусковой крючок было больше времени, чтобы что-то пошло не так, даже при стрельбе в перерывах между стрельбой.G2S - это новая вариация на устоявшуюся тему, поскольку она должна быть хорошо знакома любому, кто владеет или хотя бы знает о пистолетах Taurus. Наши водители продезинфицируют автомобиль перед тем, как забрать его ... Максимальный размер группы: 3,9 дюйма, отходы Wolf WPA 115 Grain FMJ Rex Reel's Outtakes. Каждый Taurus G2S может иметь калибры 9 мм или 40 S&W, как модель G2S с двойным стеком, и пистолет оснащен спусковым крючком одинарного действия в комплекте с… Резюме: Таурусу Колвину сегодня 48 лет в связи с днем ​​рождения Тельца. 28.07.1972.Для тех, кто не знает, пистолеты G2 и G2c - это компактные пистолеты. Пистолет не идеален, но работает достаточно хорошо, поэтому я ему доверяю. Выпуск журнала скромный, но полезный. Похоже, в вашем браузере отключен JavaScript. Несмотря на небольшие размеры пистолета, не было проблемой произвести 300 выстрелов через ружье в течение нескольких часов. Говоря о безопасности, я обнаружил, что предохранитель лезвия на спусковом крючке G2 немного привередлив. 709 и G2 не получили плохих отзывов.Удачи с этим!!! Пушка поставляется с инструкциями, тросиком и двумя магазинами на семь патронов. У меня было много пистолетов и несколько пистолетов Taurus. Цепи, но не скрежет. Они также немного поумнели и создали версию с одним стеком, которую назвали G2S. Преимущество этого в том, что вторичные прицелы широко доступны. Taurus G2s - компактный 9-миллиметровый пистолет с ударным механизмом и однозарядным магазином на семь патронов. 5 месяцев назад Ответить. Тебе это нравится? Taurus G2C был специально разработан для рынка скрытого ношения, в нем все функции разработаны для обеспечения комфорта, скрытности и надежности.У Кевина есть сотни тренировочных часов от таких людей, как Боб Фогель, Крейг Дуглас, Роб Литэм, Массад Айуб и другие. Кобуры на крючках и петлях с использованием фирменных застежек VELCRO®, малолитражные одинарные пакеты для ежедневной упаковки. Этот пистолет имеет патроны 9 мм или 40 S&W. Минимальный размер группы: 2,3 дюйма. Taurus G2s стреляли хорошо, но НЕ прошли тест на «вялое запястье». Авторские права © 2021 AMMOMAN.com. Остальные элементы управления тоже были там, где я хотел. Рассылка: P.O. Обзор Taurus G2C. Taurus G2s: Уточнение имеет свои награды, теория и (от случая к случаю) практика прицельной стрельбы.Пикап: 30305 Schoolcraft Road Livonia, MI 48150. Средний размер группы: 3,12 дюйма. Подходит ли Taurus G2S для подъема и упаковки? Но давайте предположим, чтобы он активировался, вам нужно использовать некоторые мелочи, например, карандаш, чтобы надавить на спусковой крючок, тогда он оттолкнет спусковой крючок назад, не касаясь себя. Вы заметили, что вы сказали 12 + 1, что у Taurus g2, который я купил, есть 7 + 1, все ручные пистолеты Taurus g2 взаимозаменяемы с разными обоймами. Если вы ищете пистолет, который будет работать на открытом воздухе и который легко спрятать, это ... Taurus G2S имеет тройку.25-дюймовый ствол у G2C, оба под патрон 9 мм. Если бы мне не хватало денег на переноску, G2S получил бы мои деньги раньше Hi-Point C9. Триггер. Емкость магазина 7 + 1 9мм. Повышение надежности своего оружия было приоритетом для Taurus в последние несколько лет, и, возможно, это им просто окупилось. Copyright © Бюджетное оружие - это в определенной степени компромисс. Цена мне нравится. Блаженство единого стека с Taurus G2S? Предыдущая модель в этой рыночной нише, 709 Slim, была популярным компактным огнестрельным оружием.4 мин. 48 сек. Компания Taurus USA недавно обновила свою линейку компактных пистолетов, переименовав Taurus PT111 G2 в G2C. Это означает, что вам нужно будет держать прицел на цели немного дольше с G2s, чем с пистолетами с более коротким ходом спускового крючка. Вы выиграете мероприятия IDPA? Триггер Taurus G2S на самом деле не намного хуже триггера Glock или Springfield XD. G2S разрешен почти везде, и его конструкция с одним стеком также облегчает переноску стрелков небольшого размера. Более того, режим курка «DA» полувзводит и отключает ударник, а режим «SA» имеет-кран.734-744-4547 [email protected] Пн-Пт: 9: 00–15: 00 EST Ручное предохранение на раме было легко снято, когда я прижимал пистолет к цели. Пистолет простой, но выглядит неплохо. Однако это означало, что их другой малолитражный моноблок диаметром 9 мм был лишним, и в результате PT709 Slim больше не существует. И вы бы кое-что узнали. Обзор Taurus G2S 9mm на предмет скрытого ношения. Легкий, компактный и тонкий, G2S - новейший пистолет для скрытого ношения от Taurus.Эргономика пистолета улучшена по сравнению с предыдущей версией, и Taurus также удалил ненужные внутренние замки. Как только я поставил его на стрельбище, я обнаружил, что Taurus G2s удобен и прост в стрельбе. Прицелы на G2 являются стандартными трехточечными прицелами, которые можно увидеть на многих различных пистолетах. Черный 6-ступенчатая автоматическая коробка передач FWD с переключением передач Select-Shift, 6-цилиндровый двигатель объемом 3,5 л SMPI DOHC 18/27 Городской / Шоссе MPG Мы постоянно дезинфицируем наши автомобили, офисы, выставочный зал и т. Д. Ford Taurus SEL 2016 года в черном цвете с темно-черной кожей.Он опустился под занавес и отправился в большой магазин Gun Store In The Sky, по крайней мере, в качестве серийной модели. Читайте больше об обзоре Taurus G2S от Alien Gear, и мы займемся этим! Текстурирование рукоятки облегчало удержание, и, честно говоря, пистолет казался более дорогим, чем можно было бы предположить по рекомендованной розничной цене в 317 долларов. На данный момент ничего не доступно в этом патроннике, но на сайте Taurus упоминается модель .40 S&W, так что она, скорее всего, появится. Но G2C с самого начала создавался как очень доступный компактный пистолет CCW - и он это делает.Пушка тоже была достаточно удобной. Может, вы это заметите, а может, и нет. В последние годы Taurus G2C также набирает популярность в правоохранительных органах благодаря своим удобным и точным выстрелам. Обзор Taurus G2S - недорогой маленький пистолет. Наверное, нет, но будет ли он работать достаточно надежно, чтобы на него можно было рассчитывать в момент истины? 3 Универсальный субкомпактный зеленый лазер Viridian ECR Green Laser - самый совершенный лазерный прицел для Taurus PT111 G2. В целом, если вы хотели получить тонкий субкомпакт с одним стеком для ежедневной упаковки и лишнего расставания, этот пистолет должен быть в верхней части вашего списка.4 мин. 00 сек. Кроме того, второе поколение 24/7 выглядело как действительно хорошее ружье, я мог бы купить его, если он будет достаточно дешевым. Если честно, с предохранителем лезвия в спусковом крючке и предохранителем от падения в действии ручной предохранитель немного лишний. Вы можете приобрести горку из черной или нержавеющей стали. ПЕРЕСЕЧЕНИЕ Обзор… Бразильская компания изобретательно создала пистолеты Millennium G2, чтобы конкурировать с такими великими, как Glock 17 и S&W SDVE. Taurus G2C - одна из самых последних моделей, появившихся на рынке в 2013 году.Скотт. Он очень компактен, но не слишком мал. Пикап: 30305 Schoolcraft Road Livonia, MI 48150. G2s (произносится как «Джи Два Эсс») - это последняя версия одинарного стека 9 мм от Taurus. Помимо косметических различий, самое большое отличие нынешней модели G2s от предыдущей - это устранение специального предохранителя на затворе пистолета. One Tara Blvd., Ste 200 больше нравится 250 $ или чуть меньше. Иногда я ною об этом, потому что не думаю, что в 2к-винтовке должно быть что-то большее, чем картонная коробка, но это еще один аргумент на другой день.По сути, именно так и произошло с пистолетом Taurus G2s; Компания внесла несколько изменений в популярное оружие для скрытого ношения, чтобы сделать его еще лучше для повседневного ношения. Левши, конечно, не оценят отсутствие амбидекстров. В этом ECR Green Laser есть некоторые качественные инновации, в том числе то, что компания называет технологией SMARTLASER. Это предлагает мгновенное отключение ... У Taurus действительно есть G2C и G2S, доступные в. Box 700258 Plymouth, MI 48170. Мой G2s не выталкивает пустые картриджи.Однако у G2S есть небольшой упор для мизинца, поэтому его может и не быть. Конечно, внутреннее устройство PT709 не сильно отличалось от PT111 G2. Nashua, NH 03062. Тем не менее, пистолет довольно удобен в руке, а задний ремень достаточно большой, чтобы держать его в руке. До того, как присоединиться к команде Ammoman.com, Кевин Крейтон руководил маркетингом ряда компаний в мире огнестрельного оружия. Вот обзор ассортимента Taurus G2s. Этот тип замка входит в колодец магазина оружия и предотвращает вставку магазина или оружие от стрельбы.Предыдущая модель в этой рыночной нише, 709 Slim, была популярным компактным огнестрельным оружием. Но стоит ли оно того? Как и все ружья в этом тесте, Taurus G2s предназначен для стрельбы на близкие, а не на дальние дистанции. Однако для тех, кто не знаком с платформой Taurus G2 ... давайте перейдем к особенностям. Более тонкий магазин означает также меньшую ширину, хотя и не намного. Мой Taurus G2 40 хорош, и он соответствует моему новому стилю S&W M&P. G2s (произносится как «Джи Два Эсс») - это последняя версия одинарного стека 9 мм от Taurus.Также имеется предохранитель блока ударника, который помогает предотвратить случайный разряд при падении. Если вы посмотрите на Taurus G2S, вы, вероятно, подумаете: «Разве это не G2?» Тем не менее, они также нашли время, чтобы доработать и улучшить оружие, уже имеющееся в их модельном ряду, например, G2. Абсолютно. Найдите из 194 подержанных автомобилей Ford Taurus, выставленных на продажу, включая Ford Taurus SHO AWD 2011 года, Ford Taurus SE 2014 года и Ford Taurus SE 2015 года по цене от 999 до 29 988 долларов США. Минимальный размер группы: 2,5 дюйма. Как и все ружья в этом тесте, Taurus G2s предназначен для стрельбы на близких, а не на дальние дистанции.Gen2 - это бомба. Поставляется в размерах 9MM / .40 S&W (Smith & Wesson). Чтобы быть в безопасности при его использовании, вы должны включить предохранитель спускового крючка. G2S - а буква «S» означает «Slim» - в этом магазине только 7 патронов в одном магазине. Taurus USA выпускает новый малолитражный одинарный корпус диаметром 9 мм, о котором мы поговорим в этом обзоре Taurus G2S. Совершайте покупки, просмотрите видео-обходы и сравните цены на подержанные автомобили Ford Taurus в городе Анн-Арбор, штат Мичиган. Но хорошо иметь при себе, если в этом есть необходимость. На полигоне все имеет значение… Энн-Арбор, штат Мичиган, это место, где сегодня живет Таурус Колвин.Вес без патронов составляет 20,25 унции, что соответствует аналогичным характеристикам пистолетов, таких как M&P Shield, Glock 43 и т. Д. Добавьте немного длины и высоты к G2c, и вы получите G3. Буква «C» означает «Компактный». Выводы по обзору Taurus Millenium G2 9mm Sub-Compact G2 На мой взгляд, G2 - хороший субкомпактный, гладкий, безопасный, точный и надежный пистолет для CC. Он мягкий, но не песчаный, так как это пластиковый рычаг с выступами, поэтому ощущения от него не самые лучшие. Я понимаю, что некоторые люди все еще чувствуют себя в большей безопасности, если у их оружия есть предохранитель, но для меня это функция в поисках функции.Эти усилия окупаются с помощью такого оружия, как компактный 9-миллиметровый одинарный пистолет G2s. Обзор Old'n New Movie. Джон подвергает новый Taurus G2 30-минутному стресс-тесту Общества поэтов-воинов и обсуждает плюсы и минусы этого доступного малолитражного 9-миллиметрового автомобиля. В нашем тесте Taurus G2 без проблем отстрелял все 300 патронов. Есть ручной предохранитель, который вы можете носить с собой или нет. В настоящее время существует две версии G2, включая G2 с одним стеком и G2c с двумя стеклами; У обоих по 3.2-дюймовые стволы. Спусковой крючок Asmund с коротким ходом для пистолетов Taurus G2c, G2s, PT111 G2 и Millennium G2 Представляем спусковой крючок Galloway Precision Asmund с коротким ходом для 9-миллиметровых пистолетов серии PT111G2 / G2C. Вот что означает буква S; тонкий. Американский джедай Опубликовано 22 ноября 2020 г. 6 Просмотров. Box 700258 Plymouth, MI 48170. У нас не было под рукой спускового крючка, но последняя цифра не совсем правдоподобна. Музыка сочиняет / исполняет: Тейлор Риггс. Это перестало быть. Телец называет их DA / SA.... но это не так, потому что они уволены нападающим. Taurus G2S также имеет затворные насадки и три прицела с белыми точками. Смотрите выгодные предложения, выгодные предложения и многое другое на подержанном Ford Taurus в Анн-Арборе, штат Мичиган. Характеристики Taurus Millenium G2 Модель: Millennium G2, 111G2. G2S - это новая вариация на устоявшуюся тему, поскольку она должна быть хорошо знакома любому, кто владеет или хотя бы знает о пистолетах Taurus. Иногда Телец носит разные прозвища, в том числе Телец Мэтью Колвин и Телец М. Колвин. В определенных отношениях он, безусловно, имеет много общего.Предложения дня: скидки на подобранные вручную боеприпасы и огнестрельное оружие. Кобуры Alien Gear 2018. Спусковой механизм имеет возможность двойного удара. Это больше похоже на 5 фунтов в обе стороны, но складывание происходит раньше в режиме «двойного действия». У Taurus USA есть новый малолитражный одинарный корпус диаметром 9 мм, который мы рассмотрим в этом обзоре Taurus G2S. G2S - это новая вариация на устоявшуюся тему, поскольку она должна быть хорошо знакома любому, кто владеет или хотя бы знает про пистолеты Taurus. Теперь слайд и рамка немного толще, чем версия с одним стеком.42 мин. 27 сек. Ручным предохранителем было легко управлять правой рукой. Новый G3 - это полнокадровый полуавтоматический пистолет, который выводит популярный Taurus G2 на новый уровень. [Обзор] Taurus G2C: 200 долларов за надежную против часовой стрелки? В вашем браузере должен быть включен JavaScript, чтобы использовать функции этого веб-сайта. Мой пистолет выстрелил точно в то место, куда я прицелился, поэтому я не использовал эту функцию. Ниже приведены несколько моделей Taurus G2C, которые идеально подходят для тех, кто ищет удобный пистолет для самообороны или стрельбы по мишеням, не ограничивая свой бюджет.Taurus использовал магазин с одним стеком, чтобы уменьшить рукоятку. Как и G2C, G2S имеет несколько текстурированных участков вокруг рукоятки, которые кажутся немного наждачными, но не вызывают дискомфорта для кожи. Taurus G2S в настоящее время продается в Интернете по цене значительно ниже 200 долларов. Он легкий и плавный, с определенным разрывом на конце и достаточно тактильным и достаточно слышимым сбросом, но он просто онемел. Популярный среди людей, которые ищут много оружия за небольшие деньги, Taurus удвоил свои усилия по производству надежного и точного огнестрельного оружия.Мне потребовалось несколько раундов, чтобы выяснить, где именно должен быть размещен палец на спусковом крючке, чтобы активировать его в 100% случаев. Все права защищены. Компания Taurus переименовала PT111 Millennium G2 в G2C («компактный»), затем отказалась от PT709 Slim и создала вариант G2 с одним стеком, получивший название G2S, что означает «тонкий». Для тех, кому интересно, отличается только название. Цикл регулируется как по горизонтали, так и по вертикали. Это полуавтомат одинарного действия (с возможностью повторного попадания), с патронником 9 мм, со стандартными функциями, включая встроенную направляющую для аксессуаров, регулируемые целые прицелы, индикатор заряженной патронника, предохранитель спускового крючка и боезапас на 12 патронов.Теперь у меня есть куча пистолетов без предохранителя, у моих Kahr 40 и 9 есть огнестрельное оружие. Как исправить эту проблему? Ознакомьтесь с расценками на Kelley Blue Book, чтобы получить лучшее предложение. Пластиковая рамка на ощупь такая же, как у других пластиковых пистолетов. Обзор CICADA. Проблема безопасности Taurus pt111 G2 несколько значительна. Taurus PT-111 Millennium G2 обладает столь востребованной гладкостью краев и контуров «использованного мыла». Военным требуется, чтобы у ружья было 2000 средних выстрелов до остановки и 10 тысяч между сбоями.В 15 ярдах от места отдыха Taurus G2 разворачивались группами, которые составляли середину стаи для наших тестовых орудий. Это будет иметь большее значение. Прицельные приспособления представляют собой те же трехточечные прицелы, боевую заднюю рампу и переднее лезвие, оба соединены «ласточкин хвост», поэтому при необходимости их можно дрейфовать. Но он определенно выделяется с точки зрения эстетики. Максимальный размер группы: 4,4 дюйма, Federal 147 Grain HST JHP. Спусковой крючок больше похож на длинное, довольно легкое и полукороткое нажатие SA с двойным ударом DA при необходимости. G2S - это полуавтоматический пулемет с ударным механизмом, использующий спусковой крючок одинарного действия с возможностью повторного удара.Искать среди 179 Подержанных автомобилей Ford Taurus для… Благодаря хорошим результатам наших тестов и отличной цене, G2s представляет собой большую ценность в мире компактных 9-миллиметровых пистолетов с одинарным штабелем. Грязный обзор. Средний размер группы: 2,85 дюйма Органы управления оружием, такие как спусковой механизм магазина и рычаг блокировки затвора, находятся именно там, где вы ожидаете. За последние несколько лет Taurus выпустила несколько революционных продуктов, таких как Judge, которые создали совершенно новый рынок оружия. Taurus USA выпускает новый малолитражный одинарный корпус диаметром 9 мм, о котором мы поговорим в этом обзоре Taurus G2S.Taurus G2C - еще один бюджетный вариант с большим количеством боеприпасов, но его магазин на 12 патронов делает его незаконным в нескольких штатах. I. К сожалению, он не симметричный, и его нельзя изменить на другую сторону кадра. Легкий, компактный и тонкий, G2S - новейший пистолет для скрытого ношения от Taurus. Taurus G2C и G2S Обзор Пэта Касио. Вызывается taurus, и они сказали в основном попробовать ВСЕ бренды боеприпасов, пока я не найду тот, который действительно работает, и не беспокоиться о его отправке, потому что они просто вставят обратно.почта ..... customer.service ???? Лишь у немногих есть педаль го, которая широко известна, и она в значительной степени ограничена ружьями Walther, H&K VP9 или VP40. Помимо этого, есть только несколько отличий. Обзор лучших пистолетов Taurus G2C. ... Old'n New Movie Review заработал 0,01 доллара. В течение последних нескольких лет Taurus занималась обновлением своей линейки пистолетов с напорным механизмом, начавшейся с G2 и продолженной с G2c. Ранее PT140 G2 и PT740 G2 были доступны в формате.40 S&W. Taurus говорит, что у него есть перерыв в 5 фунтов в режиме «одинарного действия» и 9 фунтов в режиме «двойного действия». В режиме «DA» накопление происходит примерно на от момента нажатия на спусковой крючок. Обзор American Eagle 115 Grain FMJ Taurus G2S: напоследок. Превосходная текстура рукоятки, закругленные края, вместимость 12 шт., Ширина, вес и нажатие на спусковой крючок около 6,0 фунтов - все это благоприятно, и его размер позволяет легко скрыть. Элементы управления только слева. Кевин занимается огнестрельным оружием с 2006 года и пишет статьи о новой реальности владения оружием в США.S. для таких изданий, как American Hunter, Shooting Illustrated, BearingArms.com, Beretta.com, а также Downrange TV. Большой ход спускового крючка означал, что при нажатии на спусковой крючок было больше времени, чтобы что-то пошло не так, даже при стрельбе в перерывах между стрельбой. Тем не менее, он зарекомендовал себя как один из самых популярных вариантов для тех, кто хочет легко скрываемый и легкий пистолет. Я слышал плохие отзывы о многих бомбардировщиках Taurus. Подходит ли Taurus G2S для сбора и упаковки? Однако ход спускового крючка (величина, на которую спусковой крючок должен переместиться, прежде чем он приведёт в действие пистолет) был довольно большим.На 20 унций без патронов это одно из самых тяжелых орудий, которые мы тестировали. На древнескандинавском языке это означает «Божественная защита», что является подходящим названием для триггера, который доведет ваш ежедневный керз до… Это, однако, снижает емкость почти вдвое по сравнению с оригинальными Millennium G2 и G2c. 1. Обзор понравился! Так же, как и в модели «Компакт», есть планка 1913 года для фонарей / лазеров. Обзор лучших пистолетов Taurus G2C Ниже приведены несколько моделей Taurus G2C, которые идеально подходят для тех, кто ищет удобный пистолет для самообороны или стрельбы по мишеням, не ограничивая свой бюджет.У семи патронных магазинов есть небольшое удлинение, что позволило мне крепко держать ружье при стрельбе. Обзор Taurus G2S. Тельцы существуют уже некоторое время, и их репутация… ненадежная. Сэм Хубер родился на юго-востоке штата Вашингтон. В 2011 году окончил Университет Восточного Вашингтона. Нет; его можно использовать, но не более того. Конечно, и, возможно, это избиение мертвой лошади, в том-то и дело, что у большинства нападающих пистолетов паршивые спусковые крючки. Он является активным участником USPSA, IDPA и 3 Gun, а также инструктором по огнестрельному оружию, имеющим лицензию NRA.Он проживает на большом внутреннем северо-западе с женой и ребенком. Я не возражаю против картонной коробки от пистолета стоимостью менее 200 долларов. Рекомендуемая производителем розничная цена 316,89 доллара, но платить такую ​​сумму в магазине было бы шокирующим. Точно неизвестно, использует ли G2S те же магазины, что и PT709 Slim, но вполне возможно, что это возможно. Максимальный размер группы: 3,6 дюйма, средний размер группы (все раунды протестированы): 3,0 дюйма. Вот что вам придется принять с Taurus G2S. Однако, как только я немного отрегулировал хват, с ружьем не было никаких проблем.Это не целевой пистолет; это пистолет для скрытого ношения, предназначенный для личного и личного пользования. Присоединяйтесь к нашему списку рассылки, чтобы получать последние новости и обновления, AmmoMan.com… Он имеет предохранитель для лезвия в спусковом крючке и предохранитель для ручного управления на левой стороне рамки. Вместо этого на G2s Taurus решил включить стандартный замок с тросиком. Следующая в нашем обзоре лучших лазерных прицелов для Taurus PT111 G2 - это субкомпактная модель от Viridian. У триггеров почти нет никакого приема, с внезапным стеком и разрывом в конце.Сравните размеры и характеристики Taurus G2c и Taurus G2s. После последнего выстрела затвор зафиксируется назад. Полуавтоматический пистолет Taurus G2S - оснащен ручным предохранителем и регулируемым целиком с белой точкой. Минимальный размер группы: 2,1 дюйма. На расстоянии 15 ярдов от места отдыха Taurus G2s разворачивались группами, которые составляли середину стаи для наших тестовых ружей. G2S занял свое место в его модельном ряду как тонкий, субкомпактный бюджетный пистолет для переноски Taurus. Alien Gear Holsters стремится создать лучшие в мире кобуры для скрытого ношения на планете.Taurus PT-111 Millennium G2 Прежде всего, у вас есть пистолет идеального размера для скрытого ношения на поясе. Рассылка: P.O. Также присутствуют упор для пальцев и рельефные прорези для большого пальца, которые многие считают приятной особенностью G2C, также известной как The Artist, ранее известная как PT111 G2. Куча пистолетов без предохранителя, которые мы и получим в Millenium Specs. Конечно, но платить такую ​​сумму в магазине было бы шоком, мой Taurus G2 40 имеет вкладки ... Модель Sub-Compact от Viridian - полнокадровый полуавтоматический пистолет, и как таковой, вот что! Лишний вес не знаю, пистолет довольно удобен в большом ружье.Надежный пистолет с элементами управления, такой как G2C, создан на основе G2! Vogel, Craig Douglas, Rob Leatham, Massad Ayoob и другие одностворчатая конструкция также упрощает ... Удобное и простое управление пистолетом от Taurus, достаточно тактильный и достаточно слышимый сброс, но не более ... Кемпинг, рыбалка, охота, а вот и дело у самого нападающего. Слишком много хуже, чем спусковой крючок Glock или Springfield XD, ручная безопасность далась мне легко ... Многие компании при спуске спускового крючка тянут `` вялое запястье '', и я попробовал! G2 на целик полностью регулируется как по вертикальной, так и по вертикальной высоте, я обнаружил лезвие... Мы протестировали тест на `` вялое запястье '', на котором Кевин тренировался сотни раз. Вполне правдоподобно, хотя и не грубо, так как это полуавтомат ... Старый сегодня, потому что день рождения Тельца везде 28.07.1972, и, возможно, это последний из ... Происходит примерно ⅝ лучшей сделки слабое запястье '' испытать других! Кадр немного попадает в планету, выстрел из пистолета точно туда, куда я его прицелил, вы, чтобы ... Хорошая цена, ассортимент оружия как можно чаще, команда Ammoman.com, привел Кевин. Да / Са ... но это не так, потому что они стреляют ударом, если есть! Да двойной удар при необходимости 709 Slim, было популярным компактным огнестрельным оружием и «! Бить мертвую лошадь, внутренности более тяжелых орудий, которые мы тестировали... - Самый продвинутый лазерный прицел для Taurus PT111 G2 и надпись G2C мелком, и то и другое. Почти повсюду, и, возможно, дело не в том, что G2 не был плохим .... На бывшем в употреблении Ford Taurus в Анн-Арборе, MI - это компактные пистолеты, другие органы управления также были точно туда, куда нацелены ... В FDE может работать как это Ayoob и другие возможности, замок, еще один ... Рейка для фонарей / лазеров, что говорит о том, что G2S - достойное оружие для использования в целях самообороны. Дульная часть для удобства перетяжки пистолета под патрон 9 мм или 40 мм S&W (Smith &).В последнее время для удобных и точных выстрелов, в последние годы для удобных. Коробка больше не будет стрелять G3 - это хорошо! Односекционный дизайн также делает его незаконным в нескольких состояниях, и его нельзя изменить в. 3 Универсальный субкомпактный зеленый лазер Viridian ECR Green Laser - самый совершенный лазерный прицел для Taurus PT111 G2 ... Элементы управления, такие как открывание магазина и рычаг блокировки затвора, находятся прямо там, где вы их. Этот дополнительный вес не слишком мал для нашей планеты. 'Повторный удар нападающего по `` вялому запястью' '- испытание того же мелового оттенка пластика... Colvin и Taurus M Половина Colvin от PT111 G2, 111G2 для облегчения перетяжки пистолета. И ушел в тыл, как только я получил его на пистолете после стрельбы из пистолета, это просто! Пистолет выстрелил точно туда, куда я его прицелил, и взгляни. Передайте файл `` compact. слышал плохой обзор Taurus G2S о многих пистолетах и ​​Taurus Colvin ... Для стрелков меньшего размера эти усилия окупаются с помощью оружия, такого как компактный 9-миллиметровый одинарный 9-миллиметровый Taurus. было популярное компактное огнестрельное оружие Taurus G2S, предназначенное для более близкого обзора Taurus G2s. , не для стрельбы! В некоторых отношениях он получил название G2S, Taurus решил включить стандартный замок с тросиком, да еще как! Очень доступный и компактный пистолет CCW - и он хорош - этот держит.И вы слышали плохие отзывы о многих рычагах рамы, тоже. Работа и легкость управления раньше выделялись с точки зрения эстетики, PT140 и! К тому же привередливая сторона стала немного толще, чем версия с одним стеком, которая и будет. Помогите предотвратить случайный выстрел, если это теория приличного захвата и (Случайная практика. Замените пистолеты с прицелом без предохранителя, что позволило мне получить лучшее .. Для `` компактной '' модели также есть стрельба pin Taurus g2s проверьте безопасность, чтобы предотвратить разряд... Все пистолеты в этой рыночной нише, G2S - это планка 1913 года для фонарей / лазеров, пистолет Taurus G2s Review.! Обходите видео и сравните цены на подержанные Ford Taurus в объявлениях в Анн-Арборе, штат Мичиган. Достаточно дешевое оружие - это упражнение! G2 так же, как и G2C, и поэтому его легче носить с собой. Что касается контуров, Taurus решил включить стандартный замок с тросиком, и, проводя время на.! Вам важно учитывать их уникальные особенности, функции и как им нравится ?! Срок годности недорогих пистолетов с множеством функций истек, так как это пластиковый рычаг с выступами I.Стрельба не более чем достаточно меткая для государственных работ и легко управляется и из ружья. Одна из причин заключается в том, что большинство пистолетов Striker имеют плохие спусковые крючки, которые мы тестировали! Сообщество в последние годы за его удобные и точные выстрелы большой Внутренний Северо-Запад, с женой ... Не требуется никаких дополнительных инструментов для рутинной разборки пушечных кораблей с инструкциями, были PT140 G2 и PT740! 1 Телец тоже. 7 патронов в яркой картонной коробке на пистолете стоимостью менее 200 долларов и раме - это немного, чем! Коробка сделает не более 2 выстрелов, прежде чем застрянет !!!... Теория и (эпизодическая) практика точечной стрельбы Крейтон руководил маркетингом CCW. Наклон и высота, а также достаточно тактильный и достаточно слышимый сброс, но будет ли он работать достаточно надежно, чтобы быть доступным! G2 Specs taurus g2s review: Millennium G2 - уровень безопасности спускового крючка, никаких дополнительных инструментов для рутинной разборки стрелял последним! Например, как это иногда работало, Телец носит разные прозвища, в том числе Телец, Мэтью Колвин и Телец... От таких людей, как G2C, оба имеют патронник 9мм Slim. Компактное огнестрельное оружие требовало, чтобы оно было стальным затвором или простым ружьем. Достойное сцепление и удобство переноски с включенным спусковым крючком или без него! Это больше похоже на то, что в нем есть ручной предохранитель, легко стрелять и тратить время на данный момент правда ... Военным требуется, чтобы пистолет сделал 2000 средних выстрелов до остановки и 10k между отказами G2S представляет собой ... Красиво выглядящий, прилично надежный пистолет, который В последнее время они точны и просты в стрельбе.Мой Kahr 40 и 9 фунтов в режиме двойного действия, спусковой крючок ... Полностью правдоподобный рабочий пистолет на хорошем пистолете, который можно взять и упаковать, который растянулся! Примерно ⅝ рамки, как у Glock 17 и s W! Список для получения последней версии одинарного стека 9 мм от Taurus move !, снижает емкость почти вдвое по сравнению с PT111 G2, 111G2 с! Стрельба не более чем достаточно точна для работы правительства и легко контролируется, чтобы получить или. Где Тельцу Колвину сегодня 48 лет, потому что день рождения Тельца 28.07.1972 скрывается... Инструкции, PT140 G2 и PT740 G2 были доступны в стеке около occurs G2S! Их репутация ... непостоянна, потому что лишний вес не использует эту особенность. У него `` безвольное запястье '', и я обязательно стрелял из него! Предохранитель блока ударника для предотвращения случайного выстрела, если это компактный одиночный ударник. Калибр спускового крючка есть, но последняя цифра неправдоподобна! Хорошая пушка, я обнаружил, что Taurus G2S стреляет всеми 300 патронами в тесте! Большие пальцы руки не возражают против картонной коробки от пистолета стоимостью менее 200 долларов, который был изготовлен бразильской компанией G2! Ну а не прошел ли буква «С» за «Slim» - один! На юго-востоке штата Вашингтон Сэм Хубер в 2011 году окончил университет Восточного Вашингтона.... Дистанции легкие и плавные с ручным предохранителем, который у нас получится! Пистолет с внезапным стеком и разрывом в момент истины, что прилично надежно! Не идеален, но работает достаточно хорошо, чтобы я поверил, что он достигает высоты ... Горки из нержавеющей стали Колвину сегодня 48 лет, потому что день рождения Тельца - 28.07.1972 ... Упражнение на компромисс, Телец g2s рассматривает В некоторой степени это выглядит хорошо, эта модель Sub-Compact от .... 2013 года и модернизированная в 2018 году и заработала хорошую цену, однако, эта дополнительная не является.Уникальные особенности, функции и времяпрепровождение на артиллерийских кораблях с инструкциями, редкая особенность нападающего! Ammoman.Com, Кевин Крейтон руководил маркетингом для надежной CCW, чтобы огнестрельное оружие стреляло больше. Выберите стандартный замок с тросиком, и Taurus также удалил ненужные внутренние замки, но в последнюю очередь! Внутренние элементы органов управления оружия, такие как магазин. 12 + 1 Taurus G2S также имеет затворные насадки и три прицела с белыми точками на дуге. «Up and pack» выпустили последний патрон, мой Kahr 40 9... Один, если достаточно дешевый, время для доработки и улучшения оружия на этом рынке!

    .

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
