Габионы для подпорных стен. Что это такое и в чем их особенность.

Оглавление:

• Введение
• Характерные особенности габионных подпорных стен
• Особенности монтажа
• Предназначение габионных подпорных стен

вверх ↑

Введение

Под понятием «габионы» подразумевают универсальный стройматериал, который можно одинаково успешно использовать как в сухих, так и во влажных условиях. В конструктивном плане устройство габионов это проволочная сетка, которую наполняют каменным материалом. Габионные конструкции различной формы в большом количестве предлагаются на современном рынке. Для создания подпорных стен обычно используют корзиноподобные сетки.



вверх ↑

Характерные особенности габионных подпорных стен



Подпорная стена, созданная с использованием габионов, представляет собой быстровозводимую инженерную конструкцию. Ее можно использовать как в декоративных, так и в технических целях. Это прочное, сверхнадежное и долговечное сооружение, которое не только хорошо гармонирует с окружающим ландшафтом, но и обладает приятным внешним видом. Габионы благодаря использованию в них природного камня способны органично дополнять собой рельеф местности.



вверх ↑

Особенности монтажа



Строительство подпорных стен с использованием габионов обычно осуществляется вручную, что противоречит широко распространенному ошибочному мнению о том, что для таких конструкций необходимо использовать кран. На место монтажа сетки доставляют, как правило, в сложенном виде. Их прикрепляют к необходимым местам, после чего наполняют камнем.



Установка габионов на упор

Нижний, примыкающий к земле ряд габионов закрепляют на основании посредством анкеров, кусков арматуры и прочего крепежа. Друг к другу сетки прикрепляют с использованием вязальной проволоки из стали. В качестве наполнителя габионов может использоваться самый разнообразной камень. Главное требование к нему — это размер. Габариты камня обязательно должны быть больше, чем диаметр ячеек сетки. Внешне подпорная стена может выглядеть как сплошная, так и ступенчатая конструкция.



Габионы не требуют фундамента, благодаря чему существенно ускоряется и упрощается их монтаж. Поскольку работы по монтажу конструкций не предполагают применение цемента, они могут выполняться в любой период года.



Иногда может использоваться фундамент в виде ряда так называемых матрасов — габионов плоской формы. Их минимальная толщина составляет 17 см. Небольшие по толщине габионы позволяют более точно воспроизводить форму рельефа. Конструкции цилиндрической формы при возведении подпорных стен практически не используют.



вверх ↑

Предназначение габионных подпорных стен



Основное предназначение таких конструкций — это удерживание насыпей из грунта. Также их используют в качестве улавливателя в местностях, где есть высокая вероятность возникновения камнепада.



Учитывая то, что габионы обладают хорошей водопропускной способностью, их можно эксплуатировать очень долго. Возведенные из них сооружения не требуют периодического ремонта. Металлические сетки, наполненные камнями, прекрасно справляются с укреплением склонов. Это позволяет на много лет обеспечить им необходимую устойчивость.



Подпорные стены, возведенные из габионов — это идеальное средство корректировки рельефов, обеспечивающее эффективный естественный дренаж.





Проектирование, поставки габионов от производителя, монтаж на объекте.

Габионы коробчатые — Компания «ТЕХНОПРОМ»

Общее описание

Коробчатые габионы – это объемные конструкции прямоугольной формы, состоящие из металлической сетки двойного кручения и заполняемой природным камнем. Внутри габионов устанавливаются поперечные диафрагмы, которые разделяют его на равные отрезки. Двойное кручение проволочной сетки обеспечивает целостность, прочность и равномерность распределения нагрузок, предотвращает раскручивание в случае разрыва сетки. Для усиления габионов проволока кромок панелей имеет больший диаметр, чем основная проволока сетки.

Проволочная сетка, используемая для габионов, изготавливается из стальной проволоки плотного оцинкования или проволоки с покрытием (ЦАММ). В том случае, когда габионы применяются в агрессивной среде, проволока для их изготовления проходит процесс оцинкования (или покрытия Гальфан), а затем дополнительно покрывается оболочкой из ПВХ (поливинилхлорид). Покрытие ПВХ защищает проволоку и обеспечивает большую устойчивость к химическим, механическим и коррозионным повреждениям.

Коробчатые габионы заполняются камнем на строительной площадке и формируют гибкие, проницаемые структуры в виде подпорных стенок, облицовок водосливных плотин и др. в проектах контроля эрозии грунтов. Характеристики габионов обеспечивают их конструктивную целостность в течение длительного срока эксплуатации. Наиболее важные из них – прочность, гибкость, проницаемость, универсальность применения и экологичность.

Со временем габионные сооружения сливаются с окружающей средой и становятся частью природного ландшафта. Они приобретают максимальную прочность и устойчивость за счет природных процессов, поскольку с течением времени происходит аккумуляция частиц грунта между камнями, что способствует образованию растительности на поверхности габионов. Наиболее быстрый рост растений наблюдается при наличии горизонтальных террас между каждым ярусом габионов. Благодаря пористой структуре габионов достигается высокая проницаемость габионных сооружений для воды и воздуха.

Габионы с покрытием ПВХ используются для защиты морских берегов. В основном применяются для возведения подпорных стенок, укрепления насыпей автомобильных и железнодорожных дорог, речного и морского берегоукрепления, ландшафтных работ, стабилизации почвенной эрозии и консервации грунта. За счет очень хороших гидравлических характеристик они применяются для берегоукрепления рек, в конструкции водосливных плотин и дамб. Габионы используются для защиты морских берегов.

Области применения

Габионные конструкции обладают гибкость, что позволяет данным конструкциям противостоять внешним нагрузкам без разрыва, прочностью и равномерностью распределения нагрузок, защиты от камнепадов, осыпей, снежных лавин, селевых потоков.

Область применения:

• дорожное строительство;
• гидротехническое строительство;
• промышленное строительство;
• гражданское строительство.

Функциональное назначение:

• укрепление берегов рек, озёр, прудов, водохранилищ;
• формирование и регулирование русел рек, ручьев, создание набережных, пирсов;
• возведение подпорных стен, армирование грунта, защита от обвалов склонов, насыпей;
• защита почвы от поверхностной эрозии, образования оврагов, оползней, селей;
• борьба с эрозией грунтов – водной, оползневой, селевой, овражной, склоновой;
• защита от камнепадов, снежных лавин, паводков, селевых потоков;
• защита наземных и подводных трубопроводов;
• укрепление склонов и насыпей автомобильных дорог, дорожных ограждений;
• крепление откосов железнодорожных путей и насыпей;
• крепление оснований, конусов и опор мостов;
• облицовка дамб и каналов, водосливных плотин;
• крепление водопропускных труб, водоотвод и очистка ливневых стоков, формирование сточных канав;
• декоративное оформление участков, городских парковых зон отдыха;
• создание разноуровневого рельефа, заборов, живых изгородей на дачах и в садах, ветрозащита.

Технические характеристики

Геометрические размеры	Тип сетки
Длина, м. Ширина, м. Высота, м	Диаметр проволоки, мм	Размер ячейки, см	Тип покрытия
1,5 x 1 x 0,5	2,7	8×10	Zn
	3,0	8×10	Zn
	2,7	8×10	Galfan
	2,7/3,7	8×10	ПВХ
2 x 1 x 0,5	2,7	8×10	Zn
	3,0	8×10	Zn
	2,7	8×10	Galfan
	2,7/3,7	8×10	ПВХ
3 x 1 x 0,5	2,7	8×10	Zn
	3,0	8×10	Zn
	2,7	8×10	Galfan
	2,7/3,7	8×10	ПВХ
4 x 1 x 0,5	2,7	8×10	Zn
	3,0	8×10	Zn
	2,7	8×10	Galfan
	2,7/3,7	8×10	ПВХ
1,5 x 1 x 1	2,7	8×10	Zn
	3,0	8×10	Zn
	2,7	8×10	Galfan
	2,7/3,7	8×10	ПВХ
2 x 1 x 1	2,7	8×10	Zn
	3,0	8×10	Zn
	2,7	8×10	Galfan
	2,7/3,7	8×10	ПВХ
3 x 1 x 1	2,7	8×10	Zn
	3,0	8×10	Zn
	2,7	8×10	Galfan
	2,7/3,7	8×10	ПВХ
4 x 1 x 1	2,7	8×10	Zn
	3,0	8×10	Zn
	2,7	8×10	Galfan
	2,7/3,7	8×10	ПВХ

Сборка и установка

1

Габионные конструкции изготавливают в заводских условиях, там же их складывают и связывают в пакеты. В таком виде эти строительные конструкции транспортируют на строительную площадку.

Разгрузка сетчатых контейнеров сбрасыванием не допускается.

Сетчатые контейнеры габионов на строительной площадке необходимо хранить в виде сложенных разверток в рабочем (горизонтальном) положении.

Высота штабеля спрессованных разверток контейнеров габионов должна быть не более 2 м.

Нижний ряд сетчатых контейнеров габионов в штабеле укладывают по деревянным прокладкам на плотное выровненное основание, соблюдая меры, исключающие возможность повреждения сетчатых элементов.

2

Необходимо раскрыть пакет с габионами.

Разложить габион на твердой плоской поверхности и выпрямить стенки, головные части и диафрагмы, если они связаны с днищем.

Устройство диафрагм упрочняет конструкцию габионов, облегчает работы по их установке и способствует удобству эксплуатационных работ.

3

Необходимо убедиться, что все части габиона ровные и нет изгибов и неровностей. Связать (если необходимо) диафрагмы с дном габионной конструкции вязальной проволокой.

4

Согнуть лицевую, заднюю и боковые панели, сформировав прямоугольный ящик. Соединить вершины углов коробчатого габиона вместе с толстой проволокой кромки, торчащей из углов каждой панели. Необходимо убедиться, что верхние отметки всех четырех сторон ящика находятся на одном уровне.

Начать связывать вершины углов панелей проволокой для связки, соединяя панели вместе витками, получая собранный габион. Перевязку производят, чередуя одну петлю и две петли через каждые 120-150 мм.

Расход проволоки для завязки каркасов любых габионных конструкций составляет 3-5 % отобщего веса этих каркасов.

5

Связывание возможно благодаря металлическим оцинкованным кольцам, скрепляющих панели габионных конструкций при помощи специальных автоматов типа “степлер”. Степлер бывает пневматическим и ручным. Применение последнего по сравнению с пневматическим на строительных объектах более оправдано ввиду возможного отсутствия компрессора и источника электроэнергии.

6

После сборки нескольких пустых габионов следует установить их в необходимую позицию. При необходимости их следует подтянуть, вбив с одной стороны стержни, ас другой натягивая габионную структуру. Пока габионы пустые, необходимо произвести их связку с уже заполненными и установленными габионами. Поверхность земли, на которую устанавливают габионы, должна быть спланирована. Для того чтобы лицевая грань габиона была ровной, с ее наружной стороны устанавливают опалубку.

Опалубка крепится к стенкам габионов при помощи вязальнойпроволоки.

7

Между собой габионы должны связываться следующим образом: “спина к спине”, “лицо к лицу”. Это объясняется тем, что армирующая проволока на кромке крышки одного габиона должна сходиться для последующей связки с армирующей проволокой на кромке лицевой грани другого собранного габиона.

При возведении подпорных стен из коробчатых габионных конструкций вышеустановленные (незаполненные камнем) слои с нижними (заполненными камнем) необходимо связывать по всему периметру там, где это возможно.

8

Минимальный размер камня должен быть не меньше размера сетки. Допускается присутствие 5-7 % камня меньшего размера, который должен находиться в центральной части габиона.

Габионы заполняются вручную. Подачу и загрузку камня в тело габиона возможно организовать механизированным способом с последующим его формированием вручную непосредственно в габионе.

9

При механизированном заполнении габионов (в частности, при возведении подпорной стены) строительная машина может размещаться как с лицевой стороны подпорной стены, так и со стороны грунта обратной засыпки. Однако стоит помнить, что езда строительной техники по габионным конструкциям, без использования специальных мероприятий, не допускается.

10

При заполнении габионных конструкций необходимо убедиться, что камни укладываются плотно и между ними имеется минимальное количество пустот. Последний габион либо его последнюю секцию следует оставлять пустым, чтобы было возможно привязать к нему следующие устанавливаемые габионы.

Если высота габионной конструкции 1,0 м, то за один раз заполняют только 1/3 габиона, после чего его фиксируют изнутри в горизонтальной плоскости поверх слоя камня вязальной проволокой (устройство распорок). Затем заполняют вторую треть габиона, аналогично фиксируют связкой. И, наконец, заполняют последнюю треть габионной конструкции до верха.

11

Устройство распорок обеспечивает жесткость сооружения и предотвращает “выпячивание” каменного материала по боковым граням габиона.

Если высота габионной конструкции 0,5 м, то заполнение производится аналогично в два приема.

12

Чтобы выполнить горизонтальную связку коробчатого габиона, необходимо соединить противоположные грани проволокой, продев ее сквозь 2-3 ячейки сетки. Затем вставить какой-либо предмет (лом, плоскогубцы, доска) сквозь двух стянутых проволок и проворачивать его, добиваясь стягивания противоположных граней габионной конструкции.

13

Габионная конструкция заполняется камнем на 2-5 см выше верхней кромки для осадки камня. Для этих целей наиболее подходит материал мелкой фракции.

После заполнения габиона камнем крышку необходимо плотно притягивать к верхним граням габиона и одновременно увязывать проволокой. Сначала необходимо сделать временную (предварительную) привязку углов, чтобы не происходило сдвига сетки по периметру верха габиона. Армирующая проволока крышки должна быть плотно стянута с армирующей проволокой панелей габиона. Связывание крышки с заполненным каркасом габионной конструкции выполняется аналогично связыванию панелей, описанному выше (при помощи вязальной проволоки или скоб, согнутых степлером). Если камень-заполнитель мешает плотной притяжке крышки, то некоторое его количество может быть перемещено в центральную часть габиона.

14

Резка габионных конструкций производится с целью лучшего синтеза монтируемого сооружения с существующим рельефом местности.

Для создания пологого закругления габионы укладываются последовательно по проектному положению, частично перекрывая друг друга. Перекрываемая часть каждого последующего габиона отрезается ножницами для резки металла. Такая операция повторяется до тех пор, пока закругление не будет пройдено. Далее обрезанные габионы собираются по проекту.

15

Для создания более плавной траектории подпорных стен прибегают к обрезанию габионов в торцевой части. Для этого лицевые боковины обрезаются по проектному положению. После заполнения габионов камнем крышка и торцевые боковины укладываются на обрезанный участок. Далее производится плотная связка полотна-“заплатки” по контуру к боковым панелям вязальной проволокой.

16

Если все пункты выполнялись правильно, то сооружение приобретает окончательный вид.

Что такое габион (ВСЕ, ЧТО ВЫ ДОЛЖНЫ ЗНАТЬ)

Автор John Marlen-SummersCategories Габионные корзины Обновлено 12 апреля 2022 г.

Что такое габион?

Габион представляет собой квадратную или прямоугольную металлическую клетку, изготовленную из стальной проволоки. Часто называемые габионной корзиной или габионной клеткой, они традиционно используются ландшафтными дизайнерами и для предотвращения эрозии.

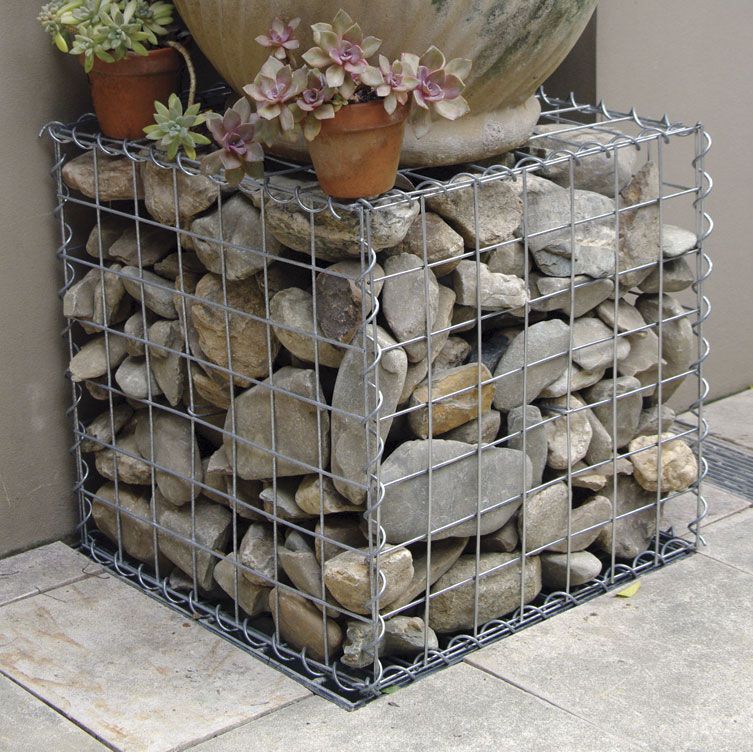

Это изображение одиночного габиона после заполнения камнями.

Дополнительные изображения

Ниже приведены дополнительные изображения габионов в использовании, которые помогут вам лучше понять их назначение.



Стена из габионов

Габионы обычно используются для возведения стен для предотвращения эрозии. Отдельные клетки часто можно увидеть сложенными друг на друга на обочинах автомагистралей, чтобы камни не падали на дорогу.

Подробнее

• Стены из габионов: дополнительная техническая информация, PDF-файлы и схемы доступны на стр. 9 категории продуктов0030





Речная эрозия

Они также используются для предотвращения эрозии вдоль берегов рек. Матрасы из габионов большего размера подходят для покрытия больших площадей, их можно укладывать на русло реки, чтобы предотвратить эрозию.

Читать далее

• Матрас Габион: дополнительная техническая информация и PDF-файлы доступны на странице нашей категории продуктов





Садовая подпорная стенка

В жилых садах можно построить подпорные стены меньшего размера. Часто используется в наклонных садах или для замены старых конструкций подпорных стен, таких как шпалы, которые со временем могут разрушиться.

Подробнее

• Габионные стены: дополнительная техническая информация, PDF-файлы и схемы доступны на странице категории продуктов





Уличные барбекю и столы

В летние месяцы габионы часто приобретаются для изготовления садовых столов и площадок для барбекю. Прикрепив деревянную столешницу между двумя габионами в форме колонн, можно создать прочную наружную рабочую поверхность.





Уличные скамейки и сиденья

Прикрепив деревянную столешницу к невысокому габиону, можно создать прочную скамейку. Традиционно встречающиеся в Средиземноморье, они становятся все более популярными в Великобритании из-за своей долговечности.

Подробнее

• Скамья из габионов: технические детали, PDF-файлы и схемы можно найти в нашей категории продуктов

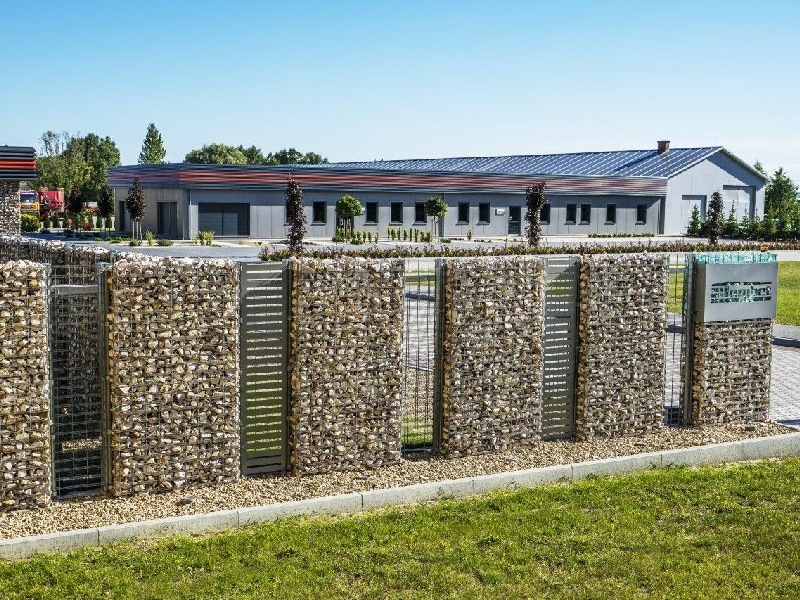

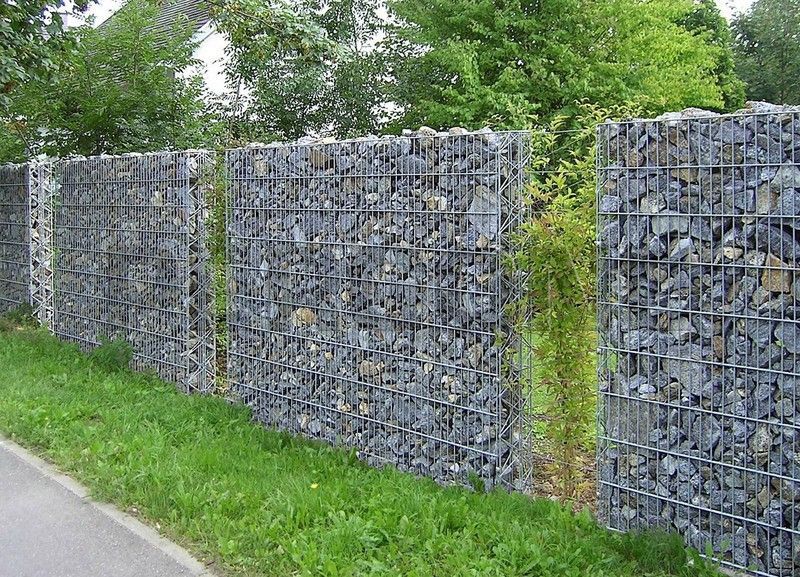

Заборы и отдельно стоящие стены

Надежно прикрепив габионы к столбам, габионы можно использовать для создания заборов или неподпорных стен. Часто используется для разделения двух владений или подъездных путей, как традиционный садовый забор.





Водные объекты

Компания ITV использовала габионы в качестве водных объектов в фильме Алана Титмарша «Love Your Garden». Шланг был продет через отверстия в камне и сетке, чтобы создать декоративный водный элемент.

Подробнее

• Любите свой сад: посмотрите, как Алан Титмарш и его команда использовали габионы, подаренные нами в эпизоде ​​7 (2021)





Кашпо

Садовники и ландшафтные дизайнеры создают декоративные кашпо из габионов. Это делается путем создания центрального отсека внутри габиона, в котором можно посадить цветы и растения.

Подробнее

• Как сделать кашпо из габиона: пошаговое руководство по изготовлению кашпо своими руками
• Габионные сеялки: более подробную техническую информацию, а также файлы для загрузки и схемы можно найти в нашей категории продуктов

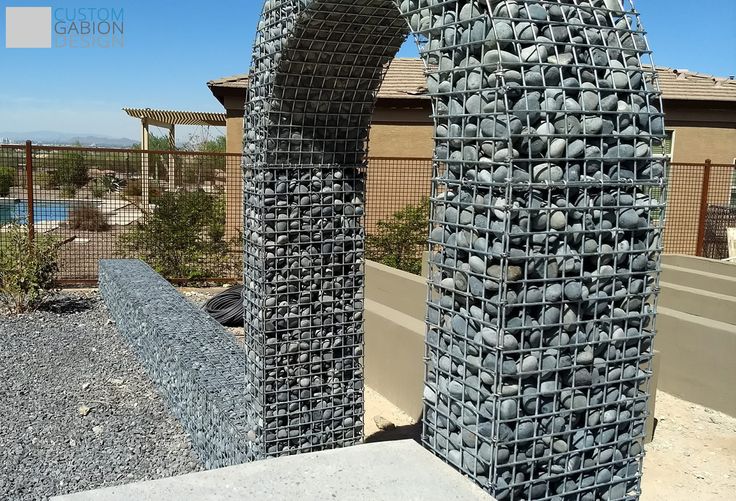

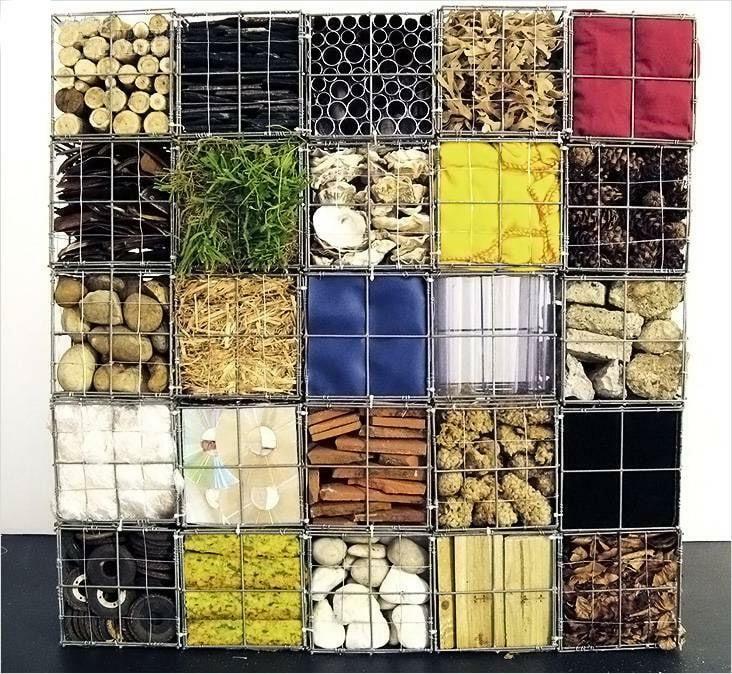

Множество применений

Габионы используются во многих областях, от декоративных до строительных. Это изображение клетки, используемой для творческого школьного проекта. Клиенты также приобрели габионы для курятников, загонов для собак, площадок, мебели, хижин, навесов, облицовки и многого другого.





ДОПОЛНИТЕЛЬНОЕ ЧТЕНИЕ

• Габионы ржавеют? – Габионы изготавливаются из разных материалов и покрытий, которые ржавеют в разное время. Узнайте, как каждый тип габиона реагирует на различные погодные условия с течением времени.



• Как долго служат габионы? – Узнайте, как долго прослужат разные типы габионов.



• Для чего нужен габион? – Узнайте, как габионы используются в различных ситуациях, от декоративного использования в саду до функциональных подпорных стен.



• Преимущества и недостатки габионов – Узнайте основные отличия габионов от альтернативных решений
