Габионы – габионные конструкции

Содержание

Общее описание и область применения
Коробчатые габионы
Габионы Джамбо
Матрацы Рено
Система Террамеш
Габионы Цилиндрические
Характеристики
Что лучше: сетка двойного кручения или сварная сетка?
Габионы из сварной сетки ГСС
Сетка двойного кручения
Сборка габионов и наполнение
Таблица размеров габионных конструкции

Общее описание и область применения

Габионы или габионные конструкции — ящик либо каркас из металлической сетки, заполненный щебнем, галькой или камнями.

С помощью габионов укрепляют склоны и возводят ограждения. А поскольку габионы не только полезны, но и привлекательны внешне, их широко применяют в ландшафтном дизайне в качестве декоративных элементов: оформляют клумбы и небольшие водоемы на дачных участках, обустраивают террасы. Такие конструкции не только украшают собой ландшафт, но и обеспечивают шумоизоляцию.

Также габионы применяют, когда есть необходимость в возведении гибких, проницаемых и монолитных конструкций (подпорных стенок, облицовки каналов, гидротехнических и противоэрозионных сооружений). При укреплении морских и речных берегов, автомобильных и железнодорожных насыпей, для стабилизации почвенной эрозии коробчатый габион просто незаменимыми.

С течением времени каробчатый габион не только становятся все прочнее благодаря природным процессам, но и настолько сливаются с окружающей средой, что становятся частью пейзажа.

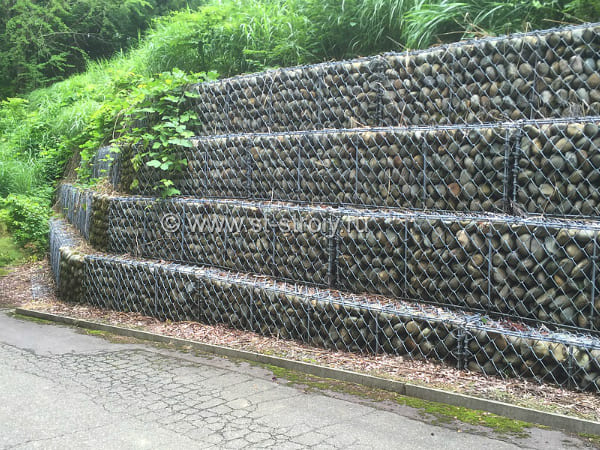

Коробчатые габионы

Наибольшей популярностью пользуются коробчатые габионы, особенно на крупных объектах. Однако помимо коробчатых можно соорудить цилиндрические габионы или даже изделия какой-нибудь необычной, художественной формы.

Габионы Джамбо

Помимо обычных габионов, предлагаем вашему вниманию габионы Джамбо. Все их свойства и характеристики ни в чем не уступают традиционным конструкциям, однако поскольку размеры намного больше, темпы строительства объекта значительно ускоряются с коробчатым габионом

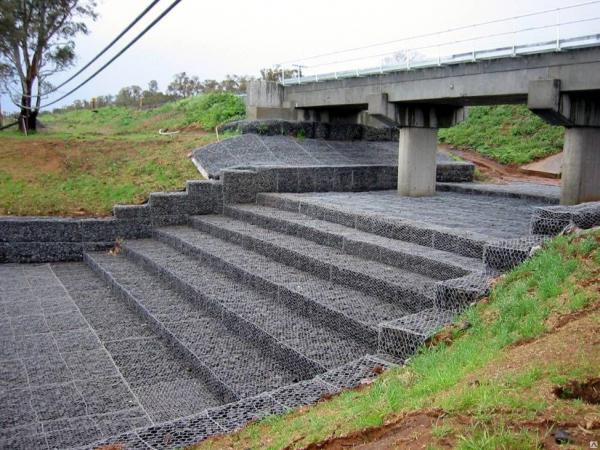

Матрацы Рено

Однако не только объемными конструкциями можно укрепить берег или насыпь. Не хуже справляются с этим плоские матрацы «Рено». Они также изготавливаются из металлической сетки двойного кручения. Внутри через каждый метр по длине установлены диафрагмы, разделяющие матрацы на секции.

С помощью матрацев «Рено» можно зафиксировать мостовые конусы, защитить подводные трубопроводы от коррозии, усилить грунтовое основание перед укладкой полотна и т.д. Края сетчатых панелей скреплены толстой проволокой, что способствует укреплению структуры в целом.

Система Террамеш

Нельзя обойти стороной и систему «ТеррамешТМ» – конструкцию, тоже выполненную из металлической сетки двойного кручения.

Это система армирования грунта, которая используется для крепления неустойчивых массивов. Модули образуют прямоугольные ячейки, которые впоследствии заполняются камнем. Такая конструкция не только крайне прочна: она гибкая, проницаемая и, что очень важно, абсолютно экологичная.

Габионы Цилиндрические

Сетчатые конструкции, принимающие после их заполнения форму цилиндра.

Характеристики

У нас вы можете приобрести габионные конструкции из высококачественной стальной проволоки. Долгосрочную устойчивость к образованию коррозии обеспечивает гальваническоепокрытие. А для использования в особо агрессивных средах дополнительно наносится покрытие из ПВХ.

Габионная сетка для всех конструкций производится в соответствии с ГОСТ Р 51285-99 из высококачественных материалов.

Внимание! Все чаще недобросовестные поставщики идут на хитрости, отгружают габионы плохого качества и меньшей толщины как самой проволоки, так и покрытия. Будьте внимательны при покупке товаров!

Что лучше? Сетка двойного кручения или сварная сетка?

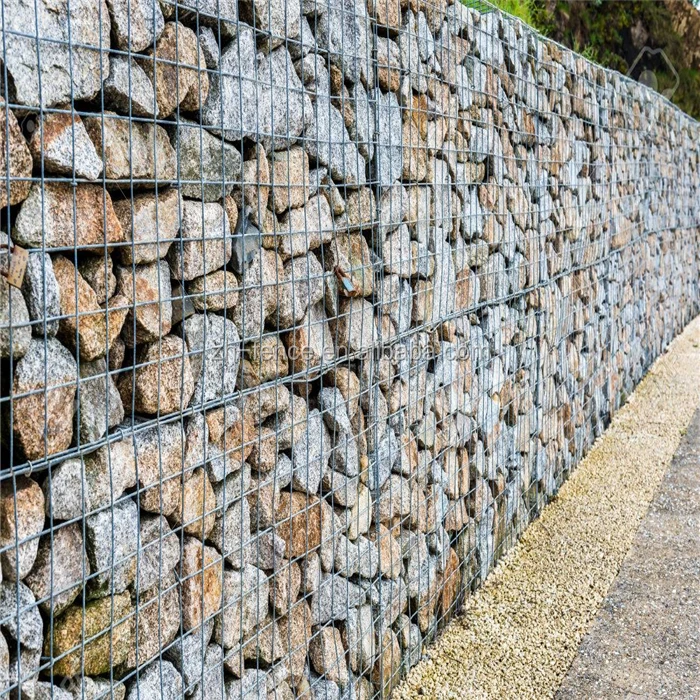

Габионы из сварной сетки ГСС

Габионы из сварной сетки ГСС – это объемные конструкции с прямоугольными ячейками, изготовленные из стальной сетки с цинковым покрытием по ТУ 1275-052-75957906-2014.

Такие конструкции чрезвычайно полезны в случае необходимости укрепления грунта на террасах и берегах и защите от эрозии; для армирования и устройства подпорных стен, а также широкое применение они находят в ландшафтном дизайне.

Габионы из сварной сетки ГСС имеют продолжительный срок службы, они водопроницаемы и пористы, крайне прочны и не подвержены образованию коррозии. Кроме того, их использование не только экономично, но и экологично.

Неоспоримыми преимуществами таких конструкций перед аналогами можно назвать:

– легкий и простой монтаж и возможность быстрого возведения;

– эргономичность и долгий срок службы;

– прекрасные дренажные свойства;

– способность идеально сочетаться с другими типами укреплений;

– высокая жесткость каркаса, которая достигается благодаря сварному методу скрепления и большой толщине материала и позволяет долго держать форму;

– возможность использования в декоративных целях в ландшафтном дизайне.

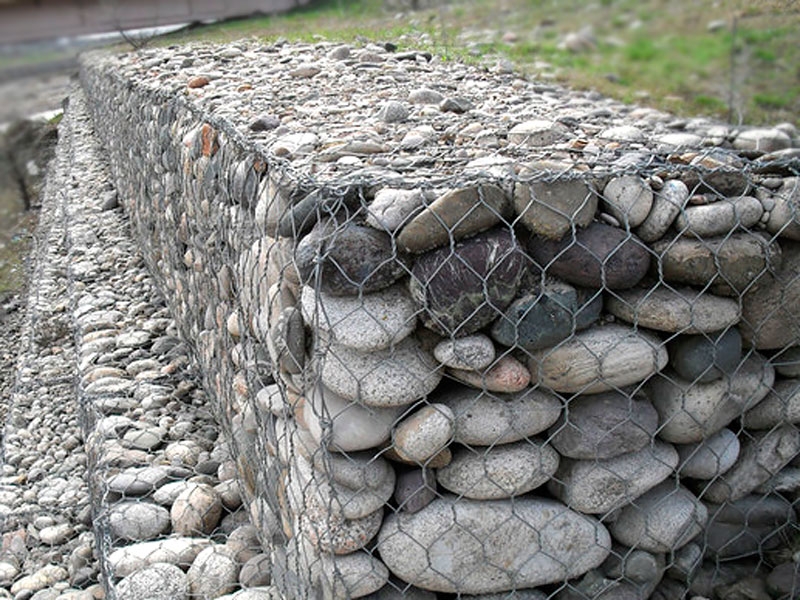

Сетка двойного кручения

Сетка двойного кручения производится согласно ГОСТ Р 51285-99 по ТУ 1275-015-75957906-2009 на специальных установках: две проволоки с покрытием из цинка, цинк-алюминия или цинк-полимера свиваются вместе, образуя шестиугольные ячейки.

Данный материал применяется в производстве габионных конструкций: его используют в качестве сплошной крышки для группы коробчатых конструкций (в этом случае значительно упрощается процесс их сборки) или габионно-сетчатых изделий матрацного типа. Также он часто используется для надежной защиты автомобильных и железных дорог от снежных лавин, камнепадов, оползней и селей.

Сетка двойного кручения имеет антикоррозийное покрытие, которое не разрушается сварными соединениями в узлах, поскольку они отсутствуют. Также возможно дополнительное покрытие сетки полимерами, которые не только увеличат стойкость к коррозии, но и окрасят ее в любой цвет. Поскольку плетеные узлы гибки, возможно создание любой коробчатой или ограждающей конструкции. Таким образом, сетка двойного кручения легко может вписаться в любой дизайн.

Сборка каробчатых габионов и наполнение

Таблица размеров габионных конструкции

Габион цена

Если вам нужно узнать цену габиона вам необходимо обратиться к специалисту нашей компании,он достаточно оперативно,расчитает количество и стоимость необходимых материалов для вашего проекта.

Окончательная цена габионов будет зависеть от обьема и места доставки.

что это, плюсы и минусы, примеры

Габионы — это не просто ящики с камнями. Сегодня это один из элементов ландшафтного дизайна, который может быть привлекательным и функциональным одновременно

Фото: shutterstock

Несмотря на то что габионные корзины изобрели еще несколько веков назад, сегодня их заново открывают во многих инфраструктурных и архитектурных проектах. Такие конструкции отличаются прочностью, легкостью монтажа и простотой обслуживания. За счет использования натуральных материалов габионы выглядят естественно и их легко вписать в ландшафт. Однако есть у них и недостатки. Разбираемся, что такое габионы, какими они бывают и что можно сделать из них на дачном участке.

Что это
Виды
Плюсы
Минусы
В ландшафтном дизайне

Что такое габион

www.adv.rbc.ru

Габион — это объемная сетчатая конструкция из металлической проволоки, наполненная различными природными материалами.

Термин происходит от итальянского слова gabbione, что дословно переводится как «большая клетка». Изначально их применяли в военном деле в качестве полевых фортификационных сооружений, но со временем ими заинтересовались гражданские строители, а в наши дни и ландшафтные архитекторы.

Считается, что прообраз современных габионов спроектировал Леонардо да Винчи. Схожие конструкции он предложил для укрепления основания церкви Сан-Марко в Милане (Фото: pixabay)

Из габионов возводят заборы, делают клумбы, садовую мебель и формируют различные элементы ландшафтного дизайна. Их также используют для решения многих инженерных задач: укрепления береговых линий и искусственных насыпей вдоль дорог или железнодорожных путей, для защиты естественных склонов от эрозии, камнепадов.

Конструктивно габион состоит из металлического остова и наполнителя. Каркас делают из металлической проволоки диаметром от 2 мм до 3,9 мм, сплетенной в шестигранные звенья с двойным кручением. Для защиты от коррозии сетку покрывают цинком, полимерными составами или сплавом цинка с алюминием [1].

В качестве наполнителя применяют гранит, базальт, известняк, ракушку и другие породы [2]. При возведении габионов на частном участке выбор материалов шире. Это могут быть стекло, речная галька, битый кирпич, дерево или даже шишки.

Фото: shutterstock

Габионы — прочные и долговечные. Максимальная устойчивость достигается минимум за один год [3]. После этого срок службы габиона практически неограничен.

«Габионные конструкции можно возводить в любое время года. Быстрый монтаж и легкая подготовка основания не требуют тяжелой техники. Эти конструкции очень долговечны и менее затратны, чем, например, железобетонные аналоги», — говорит ландшафтный архитектор Ольга Попович.

Ландшафтный дизайн на даче: растения, материалы, стили

Виды габионов

Существует несколько конфигураций габионов, среди которых можно выбирать, ориентируясь на стоимость и назначение. Наиболее распространены следующие виды [4].

Коробчатые

Один из самых широко используемых типов габионов. Внешне они похожи на квадратный или прямоугольный ящик с откидной крышкой. После того как габион заполняют камнем или другим материалом, крышку закрывают и крепят проволокой. Высота коробчатых габионов составляет от 0,5 до 1 м. Максимальный объем конструкции — 4 кубометра.

Матрацно-тюфячные

Это одна из разновидностей коробчатых габионов, которые также известны как матрацы Рено. Такое название они получили в честь одноименной реки близ города Болонья в Италии, для устранения разлива которой впервые их и применили. Внешне они похожи на параллелепипед высотой от 0,17 до 0,5 м. Площадь матрацно-тюфячных габионов — до 12 кв. м.

Цилиндрические габионы

Конструктивно цилиндрический габион состоит из единого рулона сетки, связанного с торцов проволокой обвязки — по типу «конфетка». Чаще всего их используют для ликвидации аварий на водных объектах, в местах с высокой волновой нагрузкой или для создания оснований подпорных стенок. Диаметр цилиндрических габионов варьируется от 0,65 м до 0,95 м.

Плюсы габионов

Габионы смотрятся интереснее и экологичнее обычной бетонной стены, облицованной каким-либо материалом, отмечает архитектор Ольга Попович. Например, подпорные стенки из габиона надежны и хорошо поглощают грунтовые воды без разрушения самих конструкций. В ряде случаев их можно возводить без бетонного основания. Вот еще несколько плюсов:

долговечность. Благодаря прочному оцинкованному покрытию проволоки и наполнителю из твердых природных материалов габион обладает высокой устойчивостью к атмосферной коррозии и механическим воздействиям;

гибкость. Несмотря внушительный вид, габионные конструкции относятся к классу гибких, способных подстраиваться под меняющийся со временем грунт. При осадке почвы или размыве склона габион деформируется, но не ломается, а проволока не рвется;
дренаж. Габионы хорошо пропускают воду, а гравийный наполнитель позволяет снижать скорость потока, разбивая его на множество ручейков. При обустройстве искусственного водоема или укреплении берегов специальной подготовки основания не требуется — габионы укладывают сразу на дно;
экологичность. Габионные сооружения считаются экологичными и при желании в них можно высаживать цветы или формировать зеленые панно. Такие конструкции не мешают растительности и со временем естественным образом вписываются в ландшафт.
Фото: shutterstock

Минусы габионов

Применение габионов диктует архитектура дома и стиль участка, но многое зависит и от личных предпочтений. Некоторым людям не нравится громоздкий и монументальный вид таких конструкций, а других может разочаровать ограниченный набор форм. В целом, по словам архитектора Попович, габионы подойдут для смелого дизайна, но при этом стоит помнить о некоторых недостатках:

цена. Стоимость габионов зависит от масштаба итоговой конструкции и материала наполнителя. Им сложно конкурировать по цене, например, с простыми деревянными или сетчатыми ограждениями;
монтаж. Возведение высоких подпорных стен (забор из габионов) может занять чуть больше времени и потребовать специального оборудования и подготовки фундамента;
эксплуатация. Со временем в промежутках между камнями или другими наполнителями может поселиться нежелательная живность. Они могут стать домом не только для пауков и насекомых, но и змей.

Габион в ландшафтном дизайне

Габионы позволяют добавить ландшафту интересной текстуры, особенно в сочетании с деревом или стеклом. Из них одинаково интересно смотрятся подпорные стенки, грядки огорода, лавочки, скульптура в саду, водопады-стенки или арки, говорит Ольга Попович. Вот несколько идей, как использовать габионы на участке.

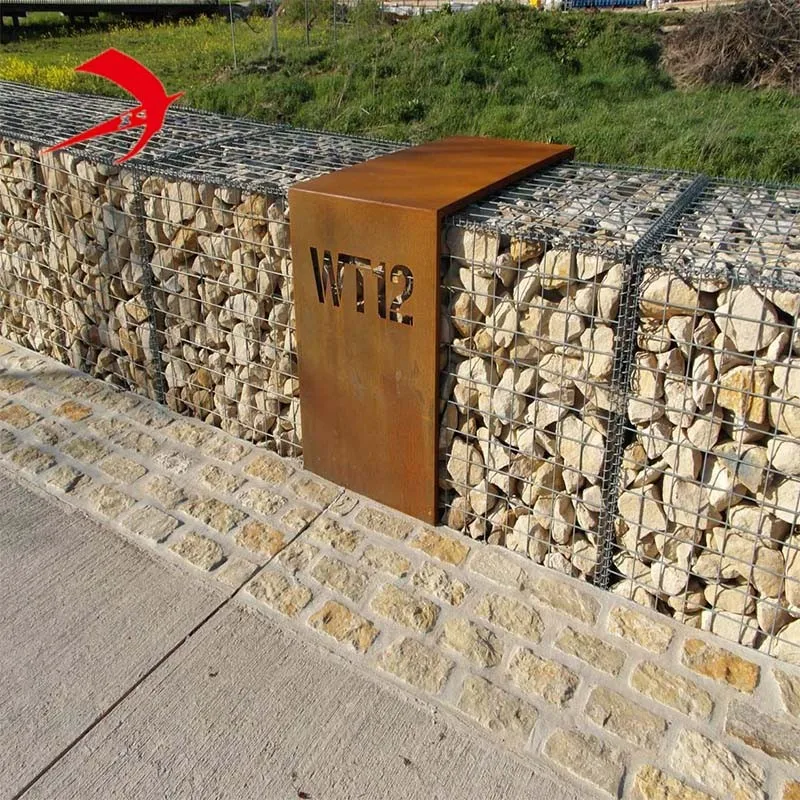

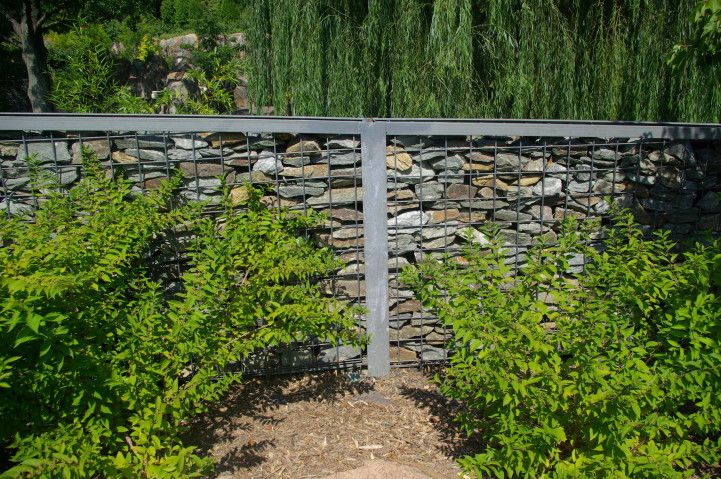

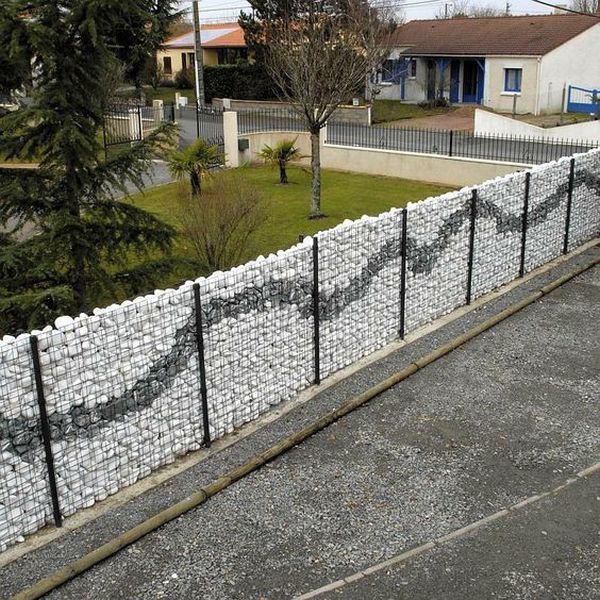

Забор из габиона

Для постройки забора из габионов потребуется фундамент и расчет ветровых нагрузок (Фото: shutterstock)

Забор из габионов как аналог каменного или кирпичного ограждения позволяет не только сохранить природный ландшафт, но и сделать его более современным и стильным. По совету дизайнера, чтобы придать стене визуальную легкость, можно добавить деревянные или металлические панели с перфорацией или различными по форме прорезями.

Выбираем надежный и красивый забор: 7 основных типов, их плюсы и минусы

Садовая мебель из габионов

Такую мебель будет сложно двигать, поэтому стоит заранее продумать удобную локацию (Фото: shutterstock)

Еще один простой способ добавить текстурный акцент, не идя ва-банк с большими формами, — использовать габионы как опору для скамеек и столов. Например, в зоне барбекю их можно сочетать с полированными деревянными столешницами и лавками, использовать как окантовку очага или декоративную стену. Такие комбинации сформируют фактурный контраст и позволят избежать множества гладких поверхностей.

Какие качели выбрать на дачу: основные характеристики и советы экспертов

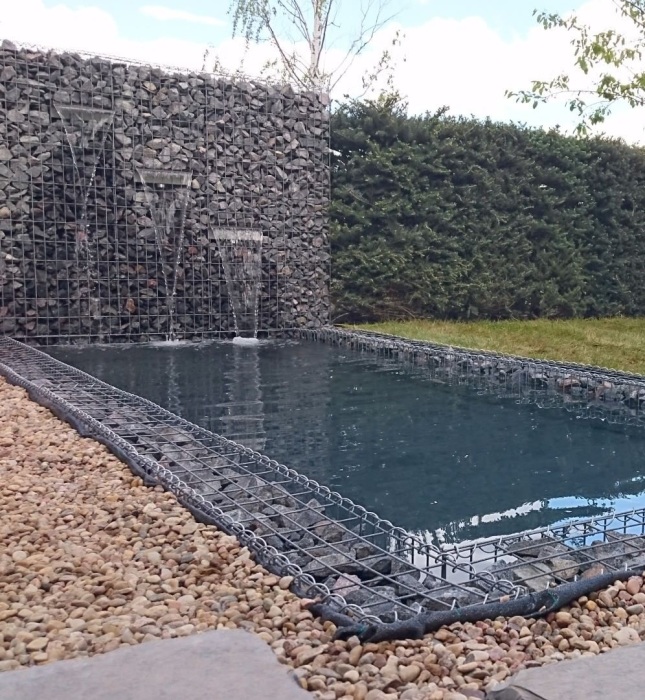

Пруд из габионов

Со временем водоем не размоет, а берега не будут осыпаться (Фото: shutterstock)

Искусственные водоемы традиционно считаются украшением любого дачного участка. Из габиона можно соорудить декоративный пруд или сделать небольшую стену с водопадом. Для этого не потребуются какие-то сложные технические работы и дальнейшее сложное обслуживание.

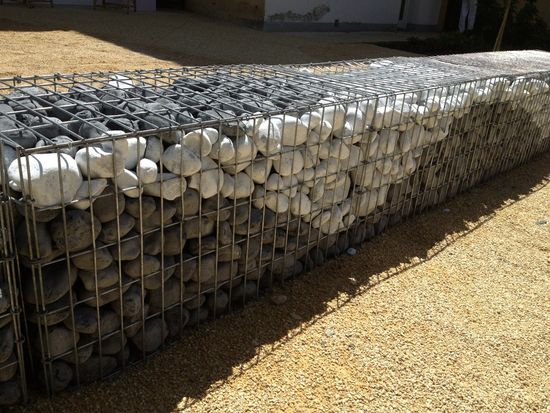

Бордюры из габионов

Стильный и практичный небольшой заборчик можно построить из габионной сетки (Фото: shutterstock)

Невысокие ограждения по типу парапета из габионов помогут зонировать пространство на участке. Их можно выстроить вдоль садовых дорожек или огранить определенные зоны. Особенно интересно будут смотреться такие ограждения, если в качестве наполнителя использовать цветное стекло или светящиеся в темноте камни.

Малые формы из габиона

Это могут быть любые конструкции — со строгой геометрией или затейливых форм (Фото: shutterstock)

Для таких элементов, по совету дизайнера, вместо скола гранита можно использовать другие натуральные камни. Например, очень красиво и необычно будет смотреться наполнитель из белой речной гальки или эреклеза, говорит Ольга Попович.

Клумба из габиона

Сочетание фактуры и цвета камня с зеленой листвой — одно из самых удачных (Фото: shutterstock)

Чтобы загородный участок не выглядел скучно и уныло, стоит позаботиться не только об удобстве, но и правильном декоре. Декоративные вазы из габионов или обрамленные ими клумбы станут достойным украшением сада или веранды. При этом растения можно высадить непосредственно в ящик, предварительно удалив из него часть камней и наполнив его грунтом.

Как оформить клумбу на участке: инструкция и советы дизайнеров

Габионные конструкции: разновидности и особенности монтажа

22 апреля 2022

Разновидности габионных конструкций

Говоря простыми словами, габион представляет собой контейнер, который наполнен камнями. Но его обустраивают таким образом, чтобы было видно все содержимое, а не только то, что находится на поверхности. Для этих целей стенки сооружают из сетки, изготовленной из стали.

Что касается сферы применения габионных конструкций, то она достаточно широка. Например, в сельскохозяйственной отрасли габионы предназначены для предотвращения процесса эрозии почвы, которая характерна для сложных участков. В дорожной области благодаря конструкции можно наделить фундаменты трасс повышенной прочностью. А специалисты, занимающиеся ландшафтным дизайном, используют эти сетчатые изделия с целью укрепления различных водоемов.

Но помимо практических функций всегда стоит помнить и о декоративной части. Например, габионы предстают в виде украшений, когда их используют в качестве заборов, ограждений, и даже скамей в парке. Фантазия их использования не ограничена ничем!

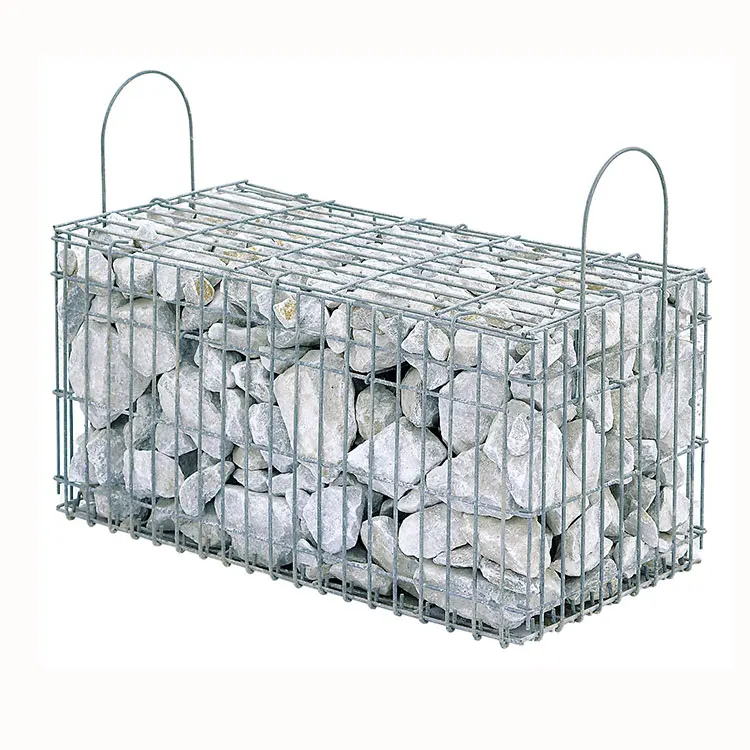

Коробчатые габионы

Данный вид изготавливают в форме параллелепипеда или куба, отсюда и возникло название «коробчатые». Среди основных характеристик стоит отметить:

• Размеры граней – значение зависит от потребности.
• Максимальная длина конструкции – 6 метров.
• Средняя ширина конструкции – 1-2 метра.
• Средняя высота конструкции – 0,5 – 1 метр.

Следует отметить еще и то, что когда выполняется сооружение, отличающееся внушительными габаритами, то внутренняя часть в обязательном порядке наполняется перемычками, выступающими в качестве перегородок-диафрагм. Они выполняют укрепляющую функцию.

На практике встречается 2 способа промышленного производства:

Закрепление сетки из стали, обработанной цинком, и шестигранных ячеек на металлической раме, отличающейся повышенной прочностью.
Сваривание каркаса из прутка и проволоки.

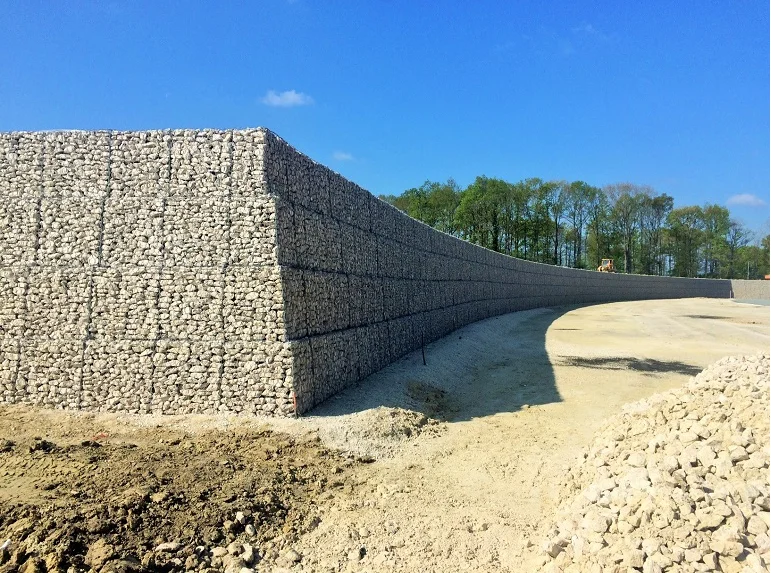

Основная сфера применения коробчатых габионных конструкций – укрепление водоемов и их берегов. Например:

• Использование в качестве стенок, которые подпирают оползающие склоны.
• Строительство дамб и плотин.
• Использование в качестве фундамента для строений, отличающихся малым весом.

Довольно-таки часто мужчины «с золотыми руками» делают габионы самостоятельно. Для начала они тщательно выбирают пруток из стали, диаметр которого – 6-8 миллиметров. Далее путем сварки создают из него прочную раму, и переходят к обшивке сеткой рабицей, выполняя ее закрепление на прутьях. Для этих целей применяют проволоку из стали, покрытую цинком с диаметром – 3 миллиметра.

Цилиндрические габионы

У этого вида габионов весьма «вкусное» сравнение, поскольку по внешнему виду они похожи на цилиндрическую конфетку в обертке. Основу цилиндрических конструкций составляет сетка двойного кручения.

Основные параметры цилиндрических габионов:

• Средняя длина конструкции – 2-4 метров.
• Минимальный диаметр конструкции – 0,65 метров.
• Максимальный диаметр конструкции – 0,9 метров.

Отличительная черта данного вида габионов – большая гибкость, которая достигается за счет того, что у конструкции совсем нет ребер. Эта особенность позволяет применять их для того, чтобы устранять аварии на дамбах, или укреплять берега в период размыва. Часто цилиндрические габионы комбинируют с вышеописанным видом. Вместе они становятся фундаментом для возведения стены в реках, озерах и других водоемах.

Матрасно-тюфячные габионы

По-другому эти конструкции можно назвать плоскими. В целом, их путают с коробчатыми, так как их параметры, а в частности длина и ширина одинаковы. Однако, максимальная высота матрасно-тюфячных габионов – 0,3 метров, благодаря чему они максимально плотно прилегают к основанию. И в результате они способны повторить его форму.

Основные варианты применения матрасно-тюфячных габионов:

• Облицовка каналов.
• Расположение на склонах и откосах.
• Применение в качестве основания для объектов, предназначенных для использования водных ресурсов.
• Использование в качестве фундамента для стен и так далее.

Основные элементы габиона

Вне зависимости от того, какая разновидность сетчатого изделия производится, они обязательно должны соответствовать требованиям, установленным в ГОСТе. В основном, эти стандарты касаются использования материалов. Так как основу этих конструкций составляют проволока из стали и пруток, то пристальное внимание обращается на кручение и прочностные характеристики.

Проволока

Для начала необходимо наделить сооружение антикоррозионными свойствами, то есть способностью противостоять ржавчине. В связи с этим для изготовления не подойдет любая первая попавшаяся проволока. «Отбор проходят» лишь те, которые перед этим были обработаны при помощи специальных составов.

Итак, что должно выступать в качестве покрытия проволоки для плетения сетки двойного кручения:

• Оцинкованное покрытие, как минимум – 0, 25 кг вещества на 1 кв.м.
• Усиленный состав, в котором ко всей массе массе цинка присоединяется 5% алюминия.
• Полимерные смеси.

Несомненно, и все размеры габионов выполняются строго по стандартам. При этом, допускаются небольшие отклонения. Как правило, это 5% в любую из сторон.

Когда дело доходит до скрепления каркаса, то обращаются к обычной вязальной проволоке, у которой отсутствуют разрывы. При необходимости наращивания длины обвязки используют метод скрутки, при котором максимальная длина соединения равняется 2 сантиметрам. Также общее число наращиваний исключает то, что будет производится больше 1-го на каждые 20 п.м. Второй способ – проведение надставки.

Во внимание нужно принять и тот факт, что толщина проволоки на кромке изделия во всех случаях, без исключения превышает данный показатель на основном плетении. Эти параметры можно тщательно изучить в ГОСТе.

Камни

Ошибочно полагать то, что для заполнения габионов можно использовать любой камень, даже подобранный с дороги. Хотя по сути форма камня может быть любой. Всегда берутся только карьерные камни, а их размеры должны быть больше или равными ячейкам сетки, в которую их заполняют. Максимально допустимое превышение – 2 раза. В противном случае велик риск того, что между заполнителями образуются большие пустоты, что пагубно отразиться не столько на внешнем виде, сколько прочностных характеристиках готового изделия. Самое подходящее значение – 1,5 диаметра ячейки сетки. Только так можно добиться равномерной осадки используемого материала по всей площади конструкции.

Основные параметры камней, которые используются для заполнения габионов:

Минимальный удельный вес для сооружений, находящихся на суше – 17 кН на кв. м.
Минимальный удельный вес для сооружений, находящихся на воде – 23 единиц.
Морозоустойчивость – от 350 F.
Выносливость – 400 единиц.
Низкий уровень поглощения влаги.
Максимальный распад массы – 10% от общей массы.
Повышенная твердость.

Необходимо еще добавить и то, что насыщение материала водой не должно увеличить коэффициент размягчения более чем на 0,9, и 0,8 для осадочных горных пород. При этом самая низкая плотность – 1700 кг/м3. Данные параметры присущи туфу – материалу, который считается слабейшим.

Какими камнями заполняют габионы?

Геотекстиль

Как только габионы вошли в обиход, то их монтаж выполняли исключительно на подсыпку из песка либо щебня. Использование конкретно этих сыпучих материалов связано с потребностью обустройства обратного фильтра. Сегодня же, когда технологии не стоят на месте, было принято решение о том, что можно использовать и геотекстиль.

Поставка строительного материала осуществляется в рулонах. А при укладке нужно выполнять контроль над тем, чтобы внутри полотна не образовались разрывы. При этом допущено распределять по поверхности почвы кусками с соблюдением нахлеста как минимум 10-20 сантиметров. А части склеиваются либо сшиваются.

Преимущества геотекстиля:

Водонепроницаем, благодаря чему исключается возникновение процесса гниения и появление плесневых образований.
Плотное прилегание к поверхности и препятствие к произрастанию любых цветов, трав и так далее.
Устойчивость к насекомым и грызунам.
Помощь для увеличения кольматации (засорения). Эта способность считается крайне важной. Благодаря быстрому процессу высокого качества конструкция становится максимально прочной, а сооружение начинает представлять собой единую конструкцию.

Особенности монтажа коробчатых габионов

В принципе, установить габионы самостоятельно может каждый хозяин, но только в том случае, если речь идет о довольно-таки легких проектах. К примеру, самый простой случай – монтаж ограждения с габионами. Сложней уже можно считать террасирование склонов, выполнение подборки для косогора, который сползает.

Но укрепление берега, гидротехнических сооружений всегда стоит доверять настоящим профессионалам, которые обладают определенным уровнем знаний и всеми необходимыми навыками.

Сборка габиона

Сегодня специально для тех, кто мало знаком со сварочными работами, выпускают габионы в готовом виде. Найти их несложно, достаточно зайти в любой специализированный интернет-магазин или физическую торговую точку. Но перед тем, как забрать товар со склада, стоит пристально проверить его упаковку.

Завод отправляет продукцию на склад разобранной. То есть определенное количество экземпляров укладывают между собой на паллет из дерева. Обязательно в горизонтальном положении! Если вы заметили то, что в упаковка товара имеет вертикальный вид, то без раздумья необходимо отказаться от данной покупки. Такое нарушение главным образом влияет на то, что все элементы, находящиеся внутри, будут поврежденными. Кроме того, причиной отказа от приобретения также можно считать случай, когда товар передали на склад без поддона.

Как правило, для того чтобы собрать коробчатое изделие, необходимо выполнить ряд последовательных шагов: коробчатого габиона состоит из следующих последовательных шагов:

Раскрытие упаковки и отделение экземпляра, находящегося на верху.
Раскладывание вышеуказанного элемента на строго ровной поверхности. В процессе нужно распрямлять все стенки и перегородки, расположенные внутри.
Проверка целостности сетки и того, насколько ровными являются кромочные линии.
При отсутствии соединения боковых стенок с дном, выполняется их временное наживление в определенных местах.
Минимальный шаг распределения внутренний диафрагм – 0,75 метров. Кромки, которые располагаются внизу, должны быть соединены с днищем.
Поднимание боковые стенок друг за другом и их скрепление в верхних углах. Для этих целей применяется толстая проволока.
Проверка положения верхних углов.
Связывание панели между собой гранями. Данный процесс должен начинать обязательно углов, находящихся наверху.
Их скрепление степлером. Еще отлично подойдет вязальная проволока.
При использовании вязальной проволоки нужно чередовать одиночную петлю с двойной. Обязательно устанавливается одинаковый шаг. Его оптимальное значение – 12-15 сантиметров.

Сделать действие, направленное на соединение панелей между собой более легкой можно, применяя специальный степлер. Такой результат достигается за счет оцинкованных колец. Наибольшим спросом пользуются ручные модели благодаря котором есть возможность применять их на любом объекте. Работа с пневматическими затрудняется, потому что они обязательно подключаются к электрической сети, а такие условия, к сожалению, практически нельзя создать вблизи водоема. Однако отличной альтернативой становятся аккумуляторные разновидности.

Формирование сооружения на местности

Когда закончилась сборка несколько габионов, то следующим действием считается подготовка участка. Для начала территорию выравнивают при помощи подсыпки, для которой на объект привозят песок или щебень. Если наблюдаются ненужные бугры или возвышенности, то их нужно сравнять. Затем по всей поверхности расстилается геотекстиль.

Процесс установки первого ряда включает следующие мероприятия:

Установка пустых сетчатых изделий в один ряд.
Закрепление стороны, которая выше другой, колышками. Это действие проводится с целью исключения сползания конструкции. Эксперты советуют применять стальные анкера.
Ограждение лицевой части опалубкой.
Связывание всех габионов и соединение граней.

Основными элементами любой конструкции являются лицо и тыльная часть. Если ширина ряда включает в себя 2 или более экземпляров, то расположение в такой ситуации следующее: лицо должно смотреть на другое лицо. Это же правило касается и тыльных частей.

Если сооружение многоэтажное, то установка пустого габиона на полный включает в себя прочное увязывание по граням. Не стоит забывать и про диафрагмы.

Заполнение габиона камнями

Выше уже упоминалось то, какими размерами должны обладать камни, используемые в качестве наполнения габионов. На самом деле допускается использовать и более мелкие камни, которые помогут увеличить плотность конструкции. Но и здесь есть некоторые нюансы и ограничения. Например, вся мелочь находится по пустотам и строго по середине. Так, она не будет высыпаться через сетчатые ячейки. Максимальный объем – 5-7% от всей массы.

В большинстве случаев заполнение габионов выполняется механизированным способом, то есть при помощи спецтехники и оборудования. Таким образом можно ускорить процесс, но в результате существенно пострадает качество. Ручной способ позволяет выбирать местонахождение практически каждого камушка, что совместно с усадкой, увеличивает плотностные и прочностные свойства.

Какие правила следует соблюдать в процессе заполнения габионной конструкции?

Для сокращения площади пустот необходимо располагать материал максимально плотно.
Крайний ряд должен обязательно оставаться незаполненным. В дальнейшем его связывают с новым габионом. Только после этого можно переходить и к его наполнению.
При значении высоты коробки – 100 сантиметров, закладка включает в себя 3 этапа. Выполняется заполнение 1/3 объема и стяжка сетчатых ячеек на лицевой стороне. Аналогичное мероприятие проделывают и после того, как конструкций наполнится камнями на 2/3.
Когда максимальная высота коробки – 150 сантиметров, то процесс состоит лишь из 2-х этапов.
Камни насыпаются на 2 см выше кромки, находящийся наверху. Связано это со свойством материала давать усадку, в следствие которой уровень выравнивается с поверхностью.

Для проведения стяжки обращаются к вязальной проволоке, и осуществляют захват до 3-х ячеек. Закручивание должно быть очень тугим, но при этом после него не должны измениться размеры звеньев.

Закрепление крышки

К такому процессу как увязка верхней панели следует подойти со всей тщательностью и ответственностью. Сначала выполняется закрепление всех углов, и проверка стойкости. Если крышка стоит строго на месте, не смещаясь и не ерзая, то, значит, она установлена правильно. Далее осуществляется соединение между собой всех граней сбоку.

Финальный штрих – скрепление сетки и диафрагм. Главное – не допустить того, чтобы хоть один камушек стал препятствием для скручивания. И, конечно, нужно все булыжники, которые выпирают, сдвигать в стороны.

Криволинейные участки

Запомните: сооружение будет прочным только в том случае, если все конструкции будут вписывать в заданную заранее линию. А это значит то, что если сооружение направлено на повтор кривизны объекта, то осуществляется разрез короба на части.

2 габиона нужно разложить таким образом, чтобы была образована криволинейная плоскость. Кроме того, конструкции должны перекрывать друг друга. Также следует увязать места пересечения между собой так, чтобы закрепление было прочным, а все части, которые по сути являются ненужными, отрезать при помощи ножниц, предназначенных для резки металлических изделий.

При этом не исключено и обрезание по высоте. Самое главное – соответствие полученного сооружения подготовленному проекту.

Особенности монтажа цилиндрических габионных конструкций

Монтаж цилиндрических габионов отличается простотой, потому что сама по себе модель не отличается какой-то сложностью. Пустой цилиндрический габион – это полотно, выполненное из металлосетки, которую разрезают по определенным размерам. По краям располагается армирующая проволока.

Последнюю нужно пропустить между звеньями, сохранив отступ от края – на 3 ячейки. Как правило, она там уже располагается, когда модель заказывают у компании-производителя или в специализированном магазине. Клиенту необходимо сделать 2 шага: распаковать паллет и отвязать экземпляр, располагающийся сверху. После этих нехитрых манипуляций он раскладывается на ровной поверхности.

После соединения концов проволоки, их потягивают, в результате чего сетка превращается в рулон. При этом одна сторона должна быть надежно зафиксирована, а другая лишь на время. Заполнение коробки камнями осуществляется только ручным способом через середину. Для решения этой задачи самые длинные кромки нужно связать друг с другом на 1/3 с каждой стороны.

Через ту часть, которая осталась незакрепленной, распределяются камни внутри. В конце стягивают последнюю торцевую часть и выполняют ее крепление при помощи проволоки, и потом завязывают середину.

Особенности монтажа плоских конструкций

Процесс монтажа матрасно-тюфячного габиона включает те же самые этапы, что и установка коробчатых конструкций. Но все же есть 2 отличия:

Так как максимальная высота сооружения – 0,3 метров, то нет необходимости выполнять стяжку ячеек. Поскольку в такой ситуации веса камней не хватает для того, чтобы звенья проволоки разошлись.
Это отличие исходит из того, как закрепляется матрас на местности. Такие габионы в большинстве случаев используются для закрепления уклонов и скатов. По этой причине на крутизне нужно осуществить крепление конструкции грунту, используя анкеры, изготовленные из стали.

Таким образом, габионы – это конструкции, которые направлены на укрепление береговой линии, армирование, обустройство водоемов и так далее. При этом их практическая ценность сочетается с декоративной, поскольку часто габионные конструкции становятся элементом ландшафтного дизайна.

Купить габионы для различных целей вы можете на сайте Sklad-setki. Наши компетентные специалисты грамотно проконсультируют вас по любым вопросам, и помогут сделать правильный выбор. Звоните: +7 (499) 350-15-17!

производство, устройство, применение :: SYL.ru

Человечеству уже давно известно, что все гениальное просто. Этот неоспоримый факт еще раз подтверждают габионные конструкции. Что это такое? Габион представляет собой каркас или ящик, который изготовлен из металлической сетки. Эти полые формы заполняются камнями, галькой или щебнем. По своей сути габионные конструкции – это модульные сетки, имеющие различные размеры. Как правило, они применяются как укрепляющие сооружения в инженерном и военном деле.

История создания

Слово «габион» имеет французское происхождение. Однако впервые его стали употреблять итальянцы. Этим словом они называли большие корзины. Под габионом понимали цилиндры из лозы, которые были наполнены землей или камнями. Такие корзины прекрасно защищали воинов от ядер и пуль.

В 1812 г. габионные конструкции широко применялись в военном деле. Они служили прекрасными оборонительными сооружениями. Поначалу их использовали только французские и итальянские инженеры. Но постепенно габионы разошлись по всему миру. Эти каменные конструкции завоевали популярность и в России. Особенно широко использовали их в период Крымской и Русско-турецкой войн. В конце 19-го в. габионные конструкции заинтересовали мирных строителей. Оказалось, что «корзины с камнями» прекрасно укрепляют крутые склоны и берега, а также участки, которые подвержены оползням. Пригодились такие конструкции и при возведении дамб и мостов. Так, в 1894 г. габионы спасли от наводнения Болонью.

Достоинства

Основные свойства, которыми обладают габионные конструкции, – это их прочность, гибкость, долговечность, водопроницаемость, экономичность, экологичность и быстрота установки. Рассмотрим эти характеристики подробнее:

Гибкость. Габионные конструкции изготавливают из сетки двойного кручения. Именно этот материал придает гибкость каркасу сооружения и позволяет ему противостоять любым нагрузкам без разрыва. Габионы способны поглотить вероятные осадки грунта. При этом разрушения самого сооружения не происходит. Даже при сильном эрозионном размыве грунта, находящегося у основания габионной конструкции, она подвергается лишь незначительной деформации, что не вызывает ее разрушения.
Прочность. Данное свойство также обусловлено качествами сетки, выполненной из проволоки двойного кручения. Подобный каркас является не чем иным, как армирующим элементом конструкции. Это позволяет габионам без какого-либо разрушения воспринимать значительные волновые, эрозионные и ледовые нагрузки, выдерживать давление грунтовых масс и т. д. Кроме того, соседние габионы соединяются между собой оцинкованной проволокой. Такая технология превращает конструкцию в монолитное сооружение.
Водопроницаемость. Этот показатель у габионных конструкций имеет достаточно высокие значения, что позволяет им избежать разрушительной гидростатической нагрузки. Хорошие дренажные свойства позволяют выстроить подпорные стенки и при этом не производить сопутствующий застенный отвод воды.
Экологичность. С течением времени установленные габионные конструкции становятся все более эффективными. В их пустотах происходит постепенное уплотнение наносов и грунта, а также рост разнообразной растительности. При этом каменные сооружения становятся еще более прочными и великолепно вписываются в природный ландшафт, становясь его частью. Благодаря монолитности таких конструкций сооружения, возводимые из них, относят к классу постоянных. Постепенно они способствуют восстановлению естественного равновесия в местах их установки. Полная консолидация сооружения наступает в период от 1 года до 5 лет. Конкретный срок пребывает в зависимости от типа габионной конструкции и климата той зоны, в которой она находится. После того как данный процесс будет завершен, сооружение становится максимально устойчивым. После этого срок его службы не ограничен. Среди минусов габионов некоторые выделяют находящуюся снаружи металлическую сетку. Однако такой недостаток со временем устраняется появляющейся зеленью.
Экономичность. Чаще всего для укрепления склонов и берегов строители используют железобетонные конструкции. Однако перед ними габионы имеют явное преимущество. Ведь монтаж габионных конструкций не потребует применения тяжелой строительной техники. При этом нет надобности в оборудовании дренажных устройств. К тому же габионные конструкции состоят в основном из камня. Этот готовый материал не требует обработки, ведущей к удорожанию сооружения. По своей стоимости каменные конструкции обходятся приблизительно на 15% дешевле, чем железобетонные.

Великолепные инженерные характеристики, доступная цена и долговечность привели к тому, что применение габионных конструкций стало весьма популярным. При этом они начали широко использоваться не только в качестве строительных сооружений, но и как декоративный элемент ландшафта. Габионные конструкции (фото смотрите ниже) находят свое применение при строительстве беседок и заборов, противошумовых стен и садовых скамей.

Возводят из них небольшие павильоны в садово-парковой зоне. Порой они служат даже элементом декора в офисах.

Разновидности габионных конструкций

Что представляет собой такой каркас? Габионные конструкции являются не чем иным, как контейнерными сетками, которые наполнены камнями. При этом подобные каркасы могут иметь не только различные размеры, но и форму. В зависимости от нее их подразделяют на коробчатые и цилиндрические, а также матрасно-тюфячные. Основной стандарт для производства таких изделий, как габионные конструкции, – ГОСТ Р 52132 2003. Рассмотрим каждый из них подробнее.

Коробчатые габионы

Эти конструкции представляют собой контейнеры, выполненные в форме параллелепипеда. При этом размеры коробчатых габионов могут быть самыми различными. Их ширина находится в пределах 1-2 м, а длина – от 2 до 6 м. Высота же такой конструкции – 0,5-1 м. Производство габионных конструкций предусматривает установку внутри контейнеров армирующих панелей-диафрагм, которые располагают друг от друга на определенном расстоянии. Все это позволяет придать большую прочность конструкции.

Изготовление коробчатых габионов может быть осуществлено двумя способами. Первый из них предусматривает применение оцинкованной стальной сетки, имеющей шестигранные ячейки, крепящейся к жесткому каркасу. При втором способе габионные конструкции свариваются из проволоки. Материалом для их изготовления может быть взят и стальной прут. Конструкции, выполненные с применением второго способа, считаются более прочными, так как обладают большей жесткостью. Кроме того, они имеют более эстетичный внешний вид. В связи с этим рекомендации по применению габионных конструкций более жесткого типа касаются их расположения в качестве одного из элементов ландшафта. Так, их используют для обрамления искусственно созданных склонов, возведения скамеек, заборов и т. д.

В целом коробчатые габионные конструкции (фото см. ниже) рекомендуют для обустройства подпорных стенок. Например, в местах, где склоны разваливаются и оползают из-за подтопления или разливов берегов рек. Кроме того, коробчатые формы находят свое применение при решении вопроса об укреплении дамб и берегов, а также при террасировании участка. Еще одним вариантом их использования является обустройство фундаментов для возведения легких строений.

Коробчатые конструкции могут быть выполнены и своими руками. Сетка для габионных конструкций в таком случае берется рабица со стальными прутьями диаметром от 6 до 8 мм. Кроме того, понадобится оцинкованная проволока. Ее диаметр должен составлять 3 мм. Стальной прут необходим для формирования жесткого каркаса. На него натягивают сетку-рабицу. К каркасу ее прикрепляют проволокой.

Цилиндрические габионы

Что представляют собой данные конструкции? Эта разновидность габионов имеет форму цилиндра. При этом она обладает большой гибкостью. Такое свойство придает ей устройство габионных конструкций цилиндрической формы, в которых отсутствуют ребра жесткости. Внешне такие каркасы выглядят как большая конфетка. Их длина составляет от 2 до 4 м. По бокам, так же как и у конфетки, имеются хвостики. Данная конструкция может быть разного диаметра. Как правило, он находится в пределах от 0,65 до 0,95 метра. Изготавливают такие габионные конструкции из сетки, сваренной из проволоки двойного кручения.

Подобные формы рекомендуют использовать для укрепления линий берегов, а также во время возведения дамб и в случае проведения на них аварийных работ. Кроме того, подобный вид габионов широко применяют при обустройстве основания подпорных стенок, а также при защите от подмыва.

Матрасные габионы

Эти конструкции внешне похожи на коробчатые. Однако матрасные, или, как их еще называют, матрасно-тюфяковые габионы, имеют небольшую высоту (20-30 см). Ширина таких конструкций может составлять от одного до двух метров, а длина находится в пределах от 1 до 5 метров. Наиболее распространенной высотой матрасных габионов является показатель 0,23 м.

Подобные конструкции также находят широкое применение. Благодаря своей малой высоте они прекрасно повторяют форму рельефа выбранного участка. Матрасными габионами облицовывают дамбы, откосы и каналы. Их часто используют в качестве основания гидротехнических сооружений. Еще одной областью применения подобных конструкций является обустройство фундамента для строительства габионных конструкций коробчатого типа.

Основные элементы

Предприятия, изготавливающие габионные конструкции, ГОСТ и ТУ должны соблюдать непременно. Согласно этим документам, необходимо, чтобы каждый из элементов конструкции соответствовал определенным требованиям. Кроме того, при изготовлении габионных конструкций ГОСТ выдвигает требования об их предварительном тщательном расчете на кручение, прочность и прочие нагрузки.

Проволочная сетка

Это один из основных элементов габиона. Сетку двойного кручения изготавливают из проволоки:

с оцинкованным покрытием не ниже 250 грамм на квадратный метр;
имеющей усиленное антикоррозийное покрытие, которым может быть, например Galfan, состоящий из 95 процентов цинка и 5 процентов алюминия;
с ПВХ-покрытием.

Согласно ГОСТ, размеры изготавливаемых габионных конструкций могут не более чем на 5 % отклоняться от номинальных.

Помимо используемой для плетения сетки при изготовлении габионов применяется еще и вязальная проволока. С ее помощью сетку крепят к основному каркасу. И к ней ГОСТ предъявляет определенные требования:

отсутствие разрывов;
возможность сращивания концов скруткой или надставкой;
ограничение длины скрутки – 20 мм;
ограничение количества скруток (не более 1 шт. на 20 квадратных метров).

ГОСТом также определено соотношение размеров той проволоки, которая применяется для производства сетки, связки и кромки.

Наполнение габионов

Для получения конечного сооружения в полые каркасы должны быть помещены камни. Их можно брать как непосредственно с карьеров, так и шлифованными, после устранения краеугольной формы. Размеры камней не должны позволять им выпадать через ячейки сетки габионов. Наиболее оптимальными при этом считаются размеры от 1d до 2d. При этом d является диаметром ячейки в сетке. Камни большего размера использовать не стоит, ведь в таком случае между ними будут образовываться слишком большие пустоты.

При этом к данному материалу, необходимому для заполнения габионов, выдвигаются следующие требования:

Тяжесть. Удельный вес камней должен составлять для работ на суше не менее 17,5 кН на 1 кв. м, а для воды – не менее 23 кН на 1 кв. м.
Морозоустойчивость. Она должна быть более значения МР350.
Низкую водопоглощающую характеристику (менее 0,6 процента).
Устойчивость к распаду. Камни должны терять массу по минимуму (от 5 до 10 %).
Твердость.
Минимальную потерю прочности после насыщения водой. При этом коэффициент размягчаемости должен быть более 0,9 или 0,8 (для осадочных пород).

Геотекстиль

Этот материал является обратным фильтром при обустройстве габионов. Ранее для этого использовалась щебеночно-песчаная подсыпка. Использование геотекстиля позволило снизить толщину необходимого слоя песка на 20 процентов. Что представляет собой данный материал? Это водопроницаемое тонкое полотно, которое обладает гибкостью и не способно гнить. На геотекстиле никогда не бывает плесени. Он устойчив к воздействию насекомых и грызунов, а также к прорастанию корней.

С помощью геотекстиля происходит быстрая и качественная кальматация пористых сооружений. Это позволяет габионным конструкциям приобрести исключительную прочность.

Полотна этого материала применяются уже тогда, когда производится установка. Габионные конструкции (фото смотрите ниже) требуют особого обращения. Важно проследить, чтобы в доставленном на стройку рулоне не было разрывов.

Во время обустройства сооружения геотекстиль режут и укладывают с нахлестом от 10 до 20 см. Для придания достаточной прочности такого фильтра ткань склеивают или сшивают.

Монтаж

Возведение сооружения из габионных конструкций можно выполнить самостоятельно. При этом сложность работ будет зависеть от рельефа участка. Так, при обустройстве подпорной стенки для береговой линии большой полноводной реки рисковать не стоит. Это должна быть достаточно сложная конструкция. Ее возведение лучше доверить специалистам. Самостоятельно можно произвести монтаж конструкции, которая будет служить оградой или забором. Своими руками может быть осуществлено террасирование участка. Рассмотрим производство монтажа на примере наиболее распространенной коробчатой конструкции.

Для возведения габиона следует купить изделие в готовом виде, а также заказать полотно геотекстиля (его должно быть на 15 % больше, чем предусмотрено проектом).

Кроме того, стоит запастись следующим инструментом:

пассатижами;
степлером для проволоки;
монтировкой;
молотками;
деревянными копьями или анкерами.

Перед установкой габионных конструкций участок следует подготовить при помощи лопаты или с использованием экскаватора. Далее следует взять готовый габион и поднять его боковые стенки до образования короба. Затем понадобится соединить вершины углов ящика проволокой каркаса, торчащей из углов. После этого панели соединяются между собой с помощью вязальной проволоки. Для этого применяется степлер. Данный инструмент является главным при монтаже габионов, соединяя конструкцию с помощью оцинкованных колец. Сформированные пустые короба устанавливают в нужном месте на подготовленном заранее участке. И только после этого их можно наполнять камнями. Эта работа выполняется не только вручную. Может быть использован механизированный способ. Камни при этом должны быть уложены как можно плотнее, чтобы между ними было минимальное количество пустот.

Заполнение габиона должно производиться в три этапа. Сначала в него помещают камни на 1/3 объема. После этого стенки фиксируются вязальной проволокой. Фактически она будет играть роль распорок, удерживающих конструкцию. После заполнения 2/3 процедура повторяется. Камни укладывают на 2-5 см выше верха короба. Это необходимо для осадки пород.

Габионные конструкции: разновидности, обзор производителей

Геоновации

геосинтетические материалы

: +7 (812) 670-65-76

Главная Статьи Габионные конструкции: разновидности, обзор производителей

Габион представляет собой объемный ящик из металлической сетки, предназначенный для заполнения каменным материалом или другим инертным материалом в зависимости от типа и конструкции самого габиона. Габионы известны еще с XVII, когда при помощи этих нехитрых приспособлений начали строить защитные сооружения и фортовые укрепления для защиты от боевых снарядов во время сражений. В XIX веке габионы все чаще получают строительное назначение и используются в укреплении грунтов. В настоящее время различные габионные емкости широко применяются для решения широкого спектра задач строительства, а их конструкции сегодня имеют большое разнообразие форм и функционального назначения.

Габионы Маккафери

Пожалуй, самыми распространенными сегодня в строительстве являются габионы Маккафери – пространственные конструкции из стальной проволоки двойного кручения с защитным покрытием. В зависимости от конструкции и назначения габионы Маккафери подразделяются на несколько типов.

Коробчатые габионы

Коробчатые габионы типа Маккафери представляют собой проволочные ящики с разделенным проволочными диафрагмами внутренним пространством под заполнение камнем или щебнем. Покрытая защитным слоем (цинк или ПВХ) проволока двойного кручения, из которой изготовлена сетка стенок и перегородок таких габионов, обеспечивает высокую прочность коробчатой конструкции и равномерное распределение нагрузок в процессе эксплуатации.

Установленные на объекте строительства коробчатые габионы заполняются прочным, водостойким и морозостойким природным камнем крупного размера, который должен быть больше размера ячеей сетки стенок. Заполненный каменным материалом проволочный ящик образует прочную износоустойчивую конструкцию, свободное пространство которой со временем будет естественным образом заполняться природными материалами (почвой, илом, растительностью и т.д.), приобретая еще большую прочность с годами.

Применение коробчатых габионов

укрепление склонов и берегов естественного и искусственного происхождения;
защита от эрозии и других деформаций грунта;
сохранение и формирование ландшафта местности;
армирование строительных насыпей при прокладке автомобильных трасс и железнодорожных путей;
устройство подпорных стен;
стабилизация и консервация слабого и сыпучего грунта;
защита гидротехнических сооружений.

Матрацы Рено

Матрац Рено отличается от коробчатых габионов более плоской и широкой конструкцией (отсюда название «матрац») – высота Рено обычно не превышает 0,3м, а площадь поверхности определяется в соответствии с ГОСТ Р 52132-2003. Внешний вид конструкции – металлическая сетка из проволоки двойного кручения с перегородками, делящими матрацы Рено на секции для придания более высокой прочности и обеспечения удобства применения материала на местности.

Применение матрацев Рено

устройство гибкой фильтрационной защиты в основании сооружений, подверженных размыву и деформации;
берегоукрепление и армирование мостовых конусов;
укрепление защиты трубопроводов и дренажных систем;
строительство гидротехнических сооружений;
ландшафтные работы, в том числе с защитой грунта от эрозии.

Цилиндрические габионы

Цилиндрический габион представляет собой полую сетчатую конструкцию в виде полого цилиндра из металлической сетки, предназначенного для заполнения камнем и применения в прибрежной зоне и на гидротехнических сооружениях. Заполненные камнем цилиндрические габионы увязываются в единую конструкцию и укладываются на укрепляемом участке при помощи спецтехники.

Применение цилиндрических габионов

ликвидация аварий и их последствий на гидротехнических сооружениях;
укрепление оснований защитных береговых сооружений;
строительство фундаментов гидротехнических дамб при необходимости обеспечить дополнительную защиту сооружения от высоко ледовой и ветровой нагрузки.

Система Террамеш

Система Террамеш – конструкция из армирующих сетчатых панелей из металлической проволоки и лицевой грани в виде коробчатого габиона. Такие габионные конструкции укладываются горизонтальными слоями в тело укрепляемого грунтового слоя для создания надежной армирующей конструкции и защиты от деформаций под различными нагрузками в процессе эксплуатации.

Применение системы Террамеш

армирование склонов;
укрепление больших грунтовых массивов;
укрепление горных участков автомагистралей и железнодорожных путей.

Габионы типа BETAFENCE

Габионные конструкции BETAFENCE представляют собой прочные сетчатые ящики из сваренной в каждом соединении стальной проволоки с защитным цинковым или полимерным покрытием, внутреннее пространство габионов разделено на секции дополнительными диафрагмами из такой же сетки. Панели габионов BETAFENCE соединяются между собой проволочными спиральными пружинами и заполняются камнем различного типа так, чтобы фракция заполняющего материала была больше размера ячеек сетки. В смонтированном виде ровная жесткая поверхность стенок габионов BETAFENCE отличается презентабельным внешним видом, при этом стоимость таких конструкций выше расценок на габионы Маккафери.

Применение габионов BETAFENCE

расчет подпорных стен и их устройство на различных основаниях;
укрепление естественных склонов и откосов;
укрепление искусственных насыпей в дорожном строительстве;
укрепление берегов естественных и искусственных водоемов;
защита гидротехнических сооружений;
консервация грунта и защита от эрозии;
ландшафтный дизайн.

Габионы HESCO BASTION

Габионы Hesco Bastion представляют собой прочные проволочные конструкции из сваренной в каждом соединении металлической сетки с защитным покрытием. Внутри сетчатой металлической конструкции находится тканевый контейнер, позволяющий использовать в качестве заполняющего материала не только камень, но и любой инертный материал независимо от размера фракции и состава.

Применение габионов Hesco Bastion

возведение фортов и защитных сооружений в зонах боевых действий и вооруженных конфликтов;
строительство блок-постов на охраняемых территориях;
оперативное возведение временных сооружений на месте стихийных бедствий.
для земельных, дорожно-строительных и армирующих работ по грунту системы габионов Hesco Bastion не подходят, так как не могут обеспечить эффективную фильтрацию грунтовых вод.

Возврат к списку статей

Геоновации

Контакты

Онлайн поддержка

+7 (812) 670-65-76

Задайте свой вопрос по e-mail:: [email protected]

Создание и продвижение сайта:
Интернет-агентство
«Веб Гармония»

Габионы и габионные конструкции – виды, элементы, сборка и монтаж

В последнее время для создания ограждений стали использовать габионы. За страшным, непонятным словом на самом деле скрывается достаточно удобная и практичная конструкция. Ее можно использовать для создания забора, укрепления склонов (в том числе морских).

Габионы полюбились как строителям-инженерам, так и ландшафтным дизайнерам, поскольку они обладают хорошими технико-эксплуатационными свойствами, достаточно легко монтируются, не требуют специального ухода, а стоят они достаточно дешево. Как подобрать и установить габионы своими руками? О чем нужно помнить при монтаже? Ниже в нашей статье мы узнаем ответы на эти вопросы.

Содержание

1 Какими бывают габионы
- 1.1 Коробчатые
- 1.2 Матрасные
- 1.3 Цилиндрические
- 1.4 Можно ли сделать габионы своими руками?
2 Элементы габионов
- 2.1 Сетка
- 2.2 Камни
- 2.3 Подстилка
3 Сборка и монтаж
- 3.1 Алгоритм сборки
- 3.2 Конструкции из отдельных блоков
- 3.3 Заполнение камнями
- 3.4 Правила монтажа крышки
- 3.5 Формирование криволинейных участков
- 3.6 Цилиндрические и матрасные габионы

Какими бывают габионы

Габионы — это металлические контейнеры сеточного типа, которые заполняются камнями. Чаще всего сеточные элементы габионов имеют шестигранную форму (габионная сетка бывает также прямоугольной, однако встречается она крайне редко в связи с более высокой ценой).

Коробчатые

Представляют собой прямоугольные параллелепипеды, которые делятся на несколько частей с помощью внутренних перегородок. В зависимости от размеров различают большое количество коробчатых габионов; высота коробчатых конструкций обычно составляет не больше 1 метра, ширина — не больше 2 метров, длина — не больше 8 метров (хотя встречаются более габаритные).

Габионная сетка обычно изготавливается из оцинкованного металла, хотя также большое распространение получили сварные конструкции на основе проволоки или стальных прутьев.

Матрасные

По своей компоновке матрасные габионы по большей части повторяют коробчатые. Единственное важное исключение — маленькая высота (обычно всего 20-30 сантиметров) при достаточно большой длине (до 6 метров) и ширине (до 2 метров). Таким образом, матрасные конструкции представляют собой плоские длинные габионы прямоугольной формы, которые подходят для выравнивания формы ландшафта. Основные материалы — хромированный металл или стальные прутья, которые соединяются путем сварки.

Цилиндрические

Имеют вид цилиндров с характерными металлическими хвостиками по бокам (что делает цилиндрические габионы похожими на конфеты в обертке). Обладают повышенной гибкостью в сравнении с матрасными и коробчатыми, поскольку у цилиндрических габионов отсутствуют укрепляющие ребра жесткости.

В большинстве случаев длина каждого габиона составляет 3-4 метра, а диаметр — до 1 метра, хотя встречаются более объемные и длинные. Основным материалом для производства цилиндрических габионов является хромированным металл.

Можно ли сделать габионы своими руками?

Для примера рассмотрим создание типового коробчатого габиона:

Перед сборкой купите следующие объекты — сетка Рабица, металлические прутья (диаметр сечения должен составлять 7-9 миллиметров), оцинкованная проволока (оптимальный диаметр сечение — 3-4 миллиметра). Обратите внимание, что для проведения работ не понадобится сварочное оборудование.
Теперь приступим непосредственно к монтажу. Из прутьев сделайте жесткий каркас, который будет выступать в качестве основы. Потом аккуратно натяните сетку Рабица не всю поверхность каркаса. Для фиксации с помощью проволоки прикрепите сетку к прутьям. Монтаж окончен.

Обратите внимание, что получившаяся конструкция по всем своим техническим характеристикам не будет отличаться от типового промышленного габиона. Однако нужно учитывать, что в случае ошибок прочность получившейся конструкции будет несколько ниже.

Если Вы сомневаетесь по поводу прочности, вы можете с помощью прутьев сформировать дополнительные ребра жесткости посередине габиона — внутри между прутьями можно натянуть сетку-рабицу.

Элементы габионов

В России изготовление габионов регулируется на законодательном уровне, а основной нормой является ГОСТ Р 51285—99. В соответствии с этим документом все элементы должны соответствовать определенным требованиям. Эти правила распространяются не только на сами сетки, но и на камни, а также на внешнюю подстилку, которая часть стелется на землю перед монтажом. Ниже мы рассмотрим основные нормы ГОСТ относительно каждого элемента.

Сетка

Основным элементом любого габиона является сетка двойного кручения. Согласно ГОСТ для изготовления сетки рекомендуется использовать металлическую проволоку с защитным покрытием на основе цинка. Также допускаются и некоторые другие покрытия — проволока с защитном пленкой на основе ПВХ, различные сплавы с усиленным антикоррозийным покрытием и так далее.

Такие достаточно жесткие требования относительного материала для сетки объясняются очень просто — при контакте с водой многие разновидности металла начинают ржаветь, что может привести к полному разрушению габионной конструкции даже в случае небольшого разрыва сетки.

Камни

Габионные сетки могут заполняться как шлифованными, так и необработанными камнями. Требование ГОСТ относительно камней — это размер, форма. Размер каждого камня должен быть на 10-50% больше размера каждого шестиугольного отверстия сетки — это будет вполне достаточно, чтобы надежно зафиксировать камень внутри габиона. Однако обратите внимание, что форма камня должна примерно соответствовать форме отверстия сетки (то есть не допускаются цилиндрические и вытянутые камни, которые при возникновении нештатной ситуации будут выпадать из сетки из-за своего необычной формы).

Подстилка

Монтаж обычно выполняется на специальную поверхность, чтобы сделать конструкцию более устойчивой, прочной. Раньше для создания подстилки использовался смесь гальки и песка, однако сегодня для этих целей чаще всего используют геотекстиль. Этот материал является более прочным, а монтировать его очень просто.

Геотекстиль неплохо удерживает воду, препятствует образованию бактерий, что пойдет на пользу как металлической сетке, так и камням. Геотекстиль обычно изготавливают в виде рулонов, а купить его можно сегодня во многих строительных магазинах. Перед установкой производится монтаж геотекстиля в несколько слоев. В случае больших габаритных габионов отдельные фрагменты геотекстиля сшиваются или склеиваются — это позволяет повысить общую прочность подстилки.

Сборка и монтаж

Габионы в большинстве случаев продают в разобранном виде в виде разверток прямоугольных параллелепипедов, а собрать их своими руками достаточно просто: сперва производится монтаж геотекстиля, потом отдельно производится сборка сетки, после этого сетка прикрепляется к геотекстилю, а потом осуществляется заполнение камнями. Для проведения работ помимо геотекстиля и камней потребуются некоторые вспомогательные инструменты.

Это фиксирующая проволока (обычно идет в комплекте), а также пассатижи или плоскогубцы, металлический степлер, молоток, деревянные колышки + различная техника или оборудование для обустройства участка (лопата, экскаватор). Обратите внимание, что способ сборки и монтажа одинаков для всех типов габиона, с некоторыми отличиями.

Алгоритм сборки

Коробчатые сетки-габионы на заводе складываются друг на друга и упаковываются в коробки. После покупки необходимо снять упаковку, проверить сохранность металлической конструкции, а в случае обнаружения дефектов нужно поменять поврежденные на целые.

Непосредственно процедура сборки выглядит так:

Поместите развертку габиона на горизонтальную поверхность, а потом аккуратно расправьте боковые края и закрывающую крышку.
Возьмите перегородки, с помощью фиксирующей проволоки и степлера прикрепите их к днищу. Оптимальное расстояние между перегородками — 60-80 сантиметров.
Одновременно поднимите все боковые стенки + стенку с крышкой таким образом, чтобы получилась коробка. Вершины боковых стенок с помощью проволоки и степлера прикрепите к толстой каркасной проволоке. В конце обязательно проверьте, что все боковые стенки находятся на одном уровне.
Методом обмотки скрепите смежные боковые стороны друг с другом с помощью проволоки и степлера. Обратите внимание, что средний шаг обмотки должен составлять 12-15 сантиметров, а через раз необходимо делать двойную петлю, чтобы сделать конструкцию прочной.

Конструкции из отдельных блоков

Алгоритм сборки очень простой — сперва установите несколько смежных габионов в ряд, чтобы они соприкасались друг с другом. Если какой-то из них сползает из-за неровности почвы, вбейте в землю деревянные колышки для укрепления.

Потом с помощью проволоки и степлера свяжите смежные габионы по соприкасающимся сторонам, а также по углам. Особенности монтажа тут будут те же — шаг обмотки должен составлять 12-15 сантиметров, через раз нужно делать двойную петлю и так далее.

Заполнение камнями

Теперь можно заполнить габионные сооружения камнями. Основные правила:

Ручное заполнение (без участия машин) является более оптимальным, поскольку этот метод позволяет равномерно распределить все камни.
Маленькие низкие габионы можно заполнять камнями в один этап — этого будет вполне достаточно. В случае же высоких (1 метр или выше) заполнение нужно выполнять в 3-4 этапа. Во время каждого из этапов конструкция заполняется на одну треть. С помощью проволоки выполняется фиксация распорок. Благодаря этому высокий габион не расползется в стороны под действием тяжести камней.
Последний габион необходимо оставить пустым. В случае установки новых конструкций вам придется привязывать новые габионы к старым. Если все они будут заполнены камнями, то сделать это будет трудно.

Правила монтажа крышки

Крышка габионного элемента нуждается в дополнительной фиксации, чтобы вся конструкция сохранила свою первоначальную форму. Правила монтажа крышки следующие:

Сперва привяжите крышку к основной конструкции по углам. Она надежно зафиксируется на поверхности не будет ерзать или перемещаться в дальнейшем.
Теперь привяжите крышку к основной конструкции по всей поверхности боковых сторон.
После этого привяжите крышку к внутренним перегородкам.

Формирование криволинейных участков

Достаточно часто один или несколько отдельных участков габионной конструкции должны иметь криволинейную округлую форму. В таком случае необходимо подрезать один или несколько габионных блоков, чтобы получить хорошую прочную конструкцию. Краткий алгоритм:

Все работы производятся на самом раннем этапе перед сборкой габиона.
Для проведения работ осмотрите свой план, произведите все необходимые замеры.
Потом положите несколько габионов друг на друга таким образом, чтобы у вас получилась нужная кривоугольная поверхность.
Обрежьте ненужные выпирающие фрагменты габионов, а потом соберите конструкцию по стандартному плану. Подвяжите углы, сделайте обмотку боковых частей, заполните камнями.

Обратите внимание, что габионные элементы для создания округлой формы ни в коем случае нельзя подвергать деформации непосредственно после сборки. В случае деформации вы получите хрупкий габион, который очень быстро развалится.

Цилиндрические и матрасные габионы

Кратко рассмотрим основные особенности сборки цилиндрических и матрасных габионов:

Цилиндрические. Цилиндрические габионы имеют вид прямоугольных сеток, у которых по краям расположена армирующая толстая проволока. Для сборки необходимо согнуть габион в цилиндр таким образом, чтобы армирующие проволоки соприкоснулись друг с другом. Для фиксации используейте степлер и проволоку. После этого стягивается один из краев и заполняется камнями. В конце стягивается второй край.
Матрасные. Подобные конструкции собираются по стандартному сценарию. Ставятся перегородки, подгибаются боковые части, с помощью степлера и проволоки выполняется фиксация. Перед монтажом на поверхность нужно установить в земле деревянные колышки. Это поможет сделать конструкцию более устойчивой. Для заполнения используют плоские длинные камни, которые не будут сильно выпирать и вываливаться в отверстия. Крышку необходимо обматывать проволокой несколько раз для надежной фиксации.

Используемые источники:

СТО НОСТРОЙ 2.33.22—2011: Мелиоративные системы и сооружения. Габионные противоэрозионные сооружения. Общие требования по проектированию и строительству
Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров, Технический железнодорожный словарь. — М
Гарнизоненко Т. С. Справочник современного ландшафтного дизайнера. — Ростов-на-Дону: Феникс, 2005.
Wikipedia о габионах

Что такое Габион? Его виды, области применения и преимущества

🕑 Время чтения: 1 минута

Содержание:

Что такое габион?
Свойства Gabion Wire Mesh
Типы габионов
- 1. Корзины Gabion
- 2. Матрасы Gabion
- 3. Gabion Sacks
- 4. Gabion Wire Mesh
- 5. Декоративные элементы Габиона
Применения габейных
Преимущества габионов
- 1. Прочность
- 2. Гибкость
- 3. Проницаемость
- 4. Прочность
- 5. Экономичность
- 6. Экологичность

Что такое габион?

Габион представляет собой сварную проволочную клетку или коробку, заполненную такими материалами, как камень, бетон, песок или грунт. Итак, габион представляет собой частично гибкую блочную конструкцию, используемую для устойчивости откосов и защиты от эрозии в строительстве. Габионы различных типов сооружаются и используются в различных инженерных сооружениях. Иногда между заполненными камнем корзинами можно помещать живые ветки для укоренения, что повышает прочность и устойчивость габиона. В этой статье представлены определение габиона, типы, области применения и преимущества.

Свойства проволочной сетки Габион

Проволочная сетка, используемая для изготовления каркаса габиона, должна обладать определенными свойствами, в противном случае она может не соответствовать своему назначению. В таблице 1 представлены желаемые свойства габионной сетки. Таблица-1: Свойства проволочной сетки габиона

Сырье	Свойства проволочной сетки Габион
Технические характеристики	Блок	Описание	Допуски
Сетка	мм	50×70, 60×80, 80×100 и 100×120	—
Максимальная толщина проволоки	мм	2-5	0,05
Количество покрытия	г/м ²	30-300	5
Прочность на растяжение	МПа	350-2000	2
Удлинитель (длина 25 см)	—	10%	—
Прочность цинкового покрытия	Обороты	5	Не должен ломаться или трескаться

Рис. 1: Коробки из проволочной сетки для габионов

Типы габионов

Существует несколько конфигураций габионов, которые можно выбрать в зависимости от их стоимости и функций. Наиболее распространены следующие виды габионов:

1. Габионные корзины

Представляет собой сетчатую проволочную сетку, которая изготавливается коробчатой формы и различных размеров.
Используется в автомобильных и железнодорожных работах.
Это было бы экономически выгодно, если бы в карьерах рядом с проектной площадкой не было материалов для заполнения.

Рис.2: Габион-корзина

2. Матрасы-габионы

Матрасы-габионы, также известные как матрацы Рено.
имеют меньшую высоту по сравнению с другими типами размеров, как видно из рис. 3.
Используется в покрытии канала для предотвращения эрозии. Таким образом, он учитывает скорость, вызванную волнами и эрозией.
Стандартный размер, 6 м в длину, 2 м в ширину и 0,3 м в высоту.

Рис. 3: Габионный матрац

3. Габионные мешки

Этот тип габионов быстро формируется.
Имеет пористую и гибкую структуру.
обычно используются при проведении гидротехнических работ в аварийных условиях.

Рис. 4: Габионные мешки

4. Габионная проволочная сетка

Используется для предотвращения возможного падения камней и камней на шоссе и железных дорогах.
обеспечивает устойчивость склона вблизи автомобильных и железных дорог.
Применяется для противоэрозионной защиты откосов.
Повышает прочность грунта насыпи в сочетании с армированием георешеткой.

Рис. 5: Габионная проволочная сетка, используемая для предотвращения камнепадов со склонов шоссе

5. Декоративные элементы габиона

Используется для внутренней и внешней отделки, садового дизайна и ландшафтного дизайна.
Габионные элементы обеспечивают подходящую среду для роста корней растений

Рис. 6: Декоративные элементы габионов

Применение габионов

Габионы используются в нескольких инженерных проектах и служат различным целям. Общие области применения габионов следующие:

Подпорные конструкции, такие как подпорные стены (рис. 7), облицовочные и цокольные стены к насыпям и выемкам.
Конструкции для предотвращения коррозии, например, волноломы, береговые укрепления, берега каналов (рис. 8), дамбы, водосливы, волнорезы, а также для защиты водохранилищ и берегов озер.
используется для строительства дамб или фундаментов.
Используется в качестве шумозащитного экрана.
также используются в качестве временных противопаводковых стен.
Используется для изменения направления силы паводковых вод вокруг слабой конструкции
Ступенчатые габионы улучшают рассеивание энергии в каналах.
Наконец, используется в эстетических целях

Рис. 7: Габионная подпорная стенка для дорожной насыпи

Рис. 8: Габионные маты, используемые для покрытия каналов для предотвращения эрозии

Рис. 9: Использование габионов в ландшафтном дизайне

Рис. 10: Габионы, используемые в эстетических целях

Преимущества габионов

1. Прочность

Габионы обладают очень высокой устойчивостью к атмосферной коррозии благодаря хорошо сцепленному цинковому покрытию проволоки и их способности поддерживать рост растительности.

2. Гибкость

Эта особенность позволяет габиону оседать и деформироваться без разрушения и потери эффективности. В частности, при столкновении с неустойчивым грунтом и движущейся водой.

3. Проницаемость

Он обеспечивает автоматический и легкий дренаж, что устраняет необходимость установки дренажных труб.

4. Прочность

Габионы обладают удовлетворительной прочностью, то есть способны противостоять паводковой и ливневой силе, а также давлению льда и земли.

5. Экономичный

Он более экономичен как по материалу, так и по труду по сравнению с другими вариантами габионов.

6. Экологичность

Переработанные материалы могут быть помещены в габионную клетку. Промежутки в почве между засыпными материалами позволяют плантации со временем расти. Элементы габиона не подвержены влиянию природных явлений.

Наука о габионах для борьбы с эрозией

Эрозия почвы является распространенной проблемой как в сельской, так и в городской местности. Если оставить его без контроля, это может привести к потере верхнего слоя почвы, что жизненно важно для посадки и роста растительности. Одним из наиболее эффективных способов борьбы с эрозией почвы является использование габионных стен.

Что такое габионные стены?

Габионные стенки представляют собой коробчатые проволочные корзины, изготовленные из шестиугольной сетки из оцинкованной стальной проволоки. «Коробки» заполнены прочными обломками горных пород и уложены друг на друга, образуя гравитационную стену.

Стены габионов в первую очередь зависят от плотности фрагментов горных пород для поддержания внутренней устойчивости и их веса для сопротивления гидравлическим и грунтовым силам.

Для чего они используются?

Габионные стены в основном сконструированы для плавного замедления скорости стока при просеивании грунта, который он несет. Они также используются для решения проблем с просачиванием на склонах. В основном это происходит на рыхлых почвах. Их также можно использовать в районах с проблемами воды и почвы, где состояние почвы, скорость воды, турбулентность воды и ожидаемый растительный покров могут привести к эрозии почвы в условиях расчетного стока.

Габионы также играют ключевую роль в дорожном строительстве. В дорожном строительстве габионные стены стабилизируют дорогу, в основном, когда дорога строится на склоне.

История габионов

Стены из габионов появились 7000 лет назад, когда египтяне использовали их для контроля паводковых вод реки Нил. Из камыша плели корзины из габионов, наполняли их мелкими камнями и расставляли вдоль Нила. Результатом стало значительное снижение речной эрозии и предотвращение стока паводковых вод, которые уничтожали их посевы в сезон дождей.

Использование в военных целях

В средние века габионы использовались как перевернутая траншея, которая защищала солдат от вражеского огня. Этот метод также использовался во время Гражданской войны в США. Эти ранние конструкции габионов имели открытые верх и низ. Они были сделаны из плетения и заполнены землей, чтобы служить военными укреплениями.

Эти габионные стены использовались для защиты осадных артиллеристов и скребков. Плетеные цилиндры были относительно легкими, и их можно было легко переносить вдоль поезда с боеприпасами. На поле боя их можно было поставить дыбом, сложить дыбом и засыпать землей, чтобы образовалась эффективная стена вокруг орудия. Их также можно было использовать в качестве пуленепробиваемого бруствера вместе с саком.

Когда началась Крымская война, не хватало хвороста. Это побудило солдат использовать металлолом, полученный из тюков сена. Этот дизайн вдохновил на создание заполненных железом габионных стен.

Сегодня военные используют габионные стены для защиты своих баз от осколочного, взрывчатого, минометного или артиллерийского огня. Примерами передовых оперативных баз (FOB), в которых используются габионные стены, являются столовые, спальные помещения и любые другие помещения, в которых проживает большое скопление незащищенных солдат.

Гражданское строительство

Наиболее часто габионные стены в гражданском строительстве использовались в конце 1800-х годов для стабилизации береговых линий, склонов и берегов ручьев от эрозии почвы. Другие области применения в этой области включают подпорные стены, временные противопаводковые стены, шумозащитные экраны, фильтрацию ила из стоков, подготовку рек, облицовку каналов и строительство временных дамб.

За прошедшие годы использование габионных стен стало более разнообразным, поскольку они используются как в военных, так и в гражданских проектах. Некоторые архитекторы также включили в свои проекты стены из габионов. Габионные стены подчеркивают дизайн здания и придают ему ощущение прочности, не говоря уже о дополнительной эстетической привлекательности, которую они придают.

Типы габионов

Тип габиона, используемого в любом проекте, зависит от стоимости и функции. При этом существует четыре типа габионов. К ним относятся:

Габионные корзины

Габионные корзины обычно изготавливаются из проволочной сетки и имеют коробчатую форму. Они различаются по размеру и в основном используются в проектах автомобильных и железных дорог. Габионные корзины — экономичный выбор для любого проекта, особенно если наполнитель доступен на месте.

Габионный матрас

Габионные матрасы, также известные как матрасы Рено, имеют меньшую высоту, чем другие типы. Они в основном используются в облицовке каналов для предотвращения эрозии. Они борются с эрозией, вызванной волнами и эрозией, за счет снижения скорости воды.

Габионные мешки

Этот тип габионов изготавливается из пористых, гибких структур, включая конструкции из цилиндрической проволочной сетки. Они в основном используются в гидравлических работах в чрезвычайных ситуациях, так как их можно быстро построить.

Габионная проволочная сетка

Этот тип конструкции габиона используется для защиты поверхности железных дорог и автомагистралей от камней и камнепадов. Они обеспечивают устойчивость откосов, прилегающих к железным и автомобильным дорогам, а также используются в качестве противоэрозионных средств, создавая усиленное покрытие над рыхлым материалом.

Применение габионных стен

Габионные стены часто используются в качестве подпорных конструкций, таких как облицовочные и башенные стены, подпорные стены, а также насыпи и выемки. Их также можно использовать в качестве шумозащитных экранов, временных противопаводковых стен или в эстетических целях, включая элементы ландшафта и шпон. Берегоукрепительные сооружения, волноломы, дамбы, берега каналов, боны и водосливы используются для предотвращения эрозии и защиты берегов озер и водохранилищ. Габионные стены также можно использовать для отвода паводковых вод вокруг слабых конструкций или при строительстве дамб и фундаментов. Наконец, их можно использовать для увеличения рассеяния энергии в каналах, как в случае со ступенчатыми габионными конструкциями.

Долговечность

Габионы являются наиболее прочным из всех способов борьбы с эрозией почвы. Они также обладают высокой стойкостью к атмосферной коррозии благодаря нанесенному на проволочную сетку цинковому покрытию и опциональному покрытию из ПВХ. Стены габионов также могут поддерживать растительный рост наверху, который действует как щит от непогоды и обеспечивает дополнительное укрепление за счет сцепления с грунтом на месте.

Проницаемость

Стены габиона обеспечивают легкий и мгновенный дренаж. Это устраняет необходимость в дренажных трубах в большинстве случаев применения.

Гибкость

Габионные стены могут оседать и деформироваться без потери своей эффективности. Это делает их особенно подходящими, когда есть проблемы с движущейся водой и неустойчивым грунтом.

Экономичный

Стены из габионов более экономичны с точки зрения трудозатрат и материалов по сравнению с другими альтернативами, особенно когда наполнитель доступен на месте.

Прочность

Габионные стены очень прочные и устойчивые. Это делает их особенно подходящими для сопротивления ливневой силе, силе наводнения, давлению земли и льда.

Экологичный

Вторичное сырье может быть использовано в качестве наполнителя и размещено в каркасе габиона. Почва в промежутках между засыпными материалами позволяет со временем расти растительности. Также материалы, используемые в строительстве габионов, не подвержены влиянию стихии и, следовательно, не влияют на окружающую среду.

Обслуживание габионов

Габионные конструкции состоят из стальной проволочной сетки, обработанной антикоррозийным составом, заполненной гранулированным материалом для создания гравитационной конструкции. Вес конструкции позволяет ей противостоять давлению, оказываемому на нее сзади. Хотя габионные стены очень прочные, они все же подвержены механическим повреждениям из-за ударов и деформаций.

Обслуживание габионов включает в себя визуальный осмотр, который обычно проводится ежегодно. Любые повреждения, обнаруженные во время осмотра, должны быть устранены в соответствии с назначением габиона. Стены габионов, которые служат важным целям, таким как плотина, должны быть немедленно отремонтированы, чтобы остановить дальнейшее повреждение и свести к минимуму риск, который они представляют в этом поврежденном состоянии.

Аномалии, обнаруженные во время визуального осмотра стен габиона, могут включать: сломанные компоненты, локализованное вздутие лицевой стороны, растительность на лицевой стороне, повреждение в результате вандализма или удара или чрезмерное проникновение воды через лицевую сторону.

На что следует обращать внимание при осмотре габиона?

Местное незначительное повреждение от удара

Отдельные сломанные, расколотые или поврежденные компоненты клетки не влияют на структурную целостность габиона и при необходимости могут быть отремонтированы на месте. Однако, если несколько компонентов габиона сломаны в одном и том же месте, это может повлиять на целостность других участков на стене габиона. Профессионалы должны устранять повреждения.

Серьезные повреждения при столкновении

Это может представлять огромный риск для структурной целостности габионной стены и, следовательно, должен быть отремонтирован профессионалами, поскольку может потребоваться восстановление с локализованной опорой для свалки или водоема за габионной стеной.

Раскопки у Стены

Наличие котлована возле стены габиона может повлиять на целостность конструкции. Однако степень опасности выемки зависит от ее глубины и близости к стене габиона. Выемка грунта глубже 0,5 метра у стены может повлиять на устойчивость фундамента и привести к обрушению стены габиона.

Растительность

Габионные каркасы заполнены инертным щебнем, поэтому они не подвержены росту растительности изнутри стены. Растительность, растущая поверх стены, никак не влияет на конструкцию. Однако любая растительность, растущая внутри габиона, должна быть немедленно удалена.

Геотекстиль

Геотекстиль представляет собой полупроницаемый текстильный материал, используемый для улучшения характеристик почвы. Они могут фильтровать, разделять, укреплять, защищать и дренировать при использовании вместе с почвой. Геотекстиль идеально подходит для широкого спектра инфраструктурных работ, таких как дороги, свалки, гавани и другие проекты гражданского строительства.

Типы геотекстиля

Геотекстиль изготовлен из полимеров, таких как полиэстер и пропилен. Они делятся на три категории в зависимости от того, как они сделаны. К ним относятся:

Геотекстиль тканый
Вязаный геотекстиль
Нетканый геотекстиль

Геотекстиль из плетеной ткани

Это одни из наиболее часто используемых геотекстилей. Они изготавливаются с использованием тех же технологий, которые используются для изготовления типичного текстиля для одежды. Процесс ткачества включает в себя пряжу с разрезной пленкой, мультифиламентную или монофиламентную пряжу, сотканную в машинном и поперечном машинном направлении. Нить, идущая по длине, называется основой, а идущая перпендикулярно – утком. Ткани могут быть изготовлены из полиэстера, полипропилена или их комбинации.

Вязаный геотекстиль

Вязаный геотекстиль изготавливается путем переплетения ряда петель пряжи. Они изготавливаются с использованием техники вязания в сочетании с другими методами производства геосинтетических материалов, такими как ткачество, и обычно изготавливаются из полиэстера.

Нетканый геотекстиль

Нетканый геотекстиль изготавливается из короткого штапельного волокна или непрерывного полиэфирного или полипропиленового волокна. Склеивание волокон осуществляется с помощью механических или химических методов или их комбинации, включая конструкцию иглопробивания.

Геотекстиль, изготовленный с помощью механического соединения или термоскрепления, имеет толщину от 0,5 до 1 мм, тогда как химически связанный геотекстиль имеет толщину до 3 мм.

Функции геотекстиля

Разделение.

При строительстве дорог геотекстиль используется для предотвращения перемешивания двух смежных грунтов. Аналогичный подход используется в габионных стенах и других подпорных стенах путем отделения грунта от габионной насыпи или дренажного камня от грунтового наполнителя. Прекрасным примером такого применения на дорогах является грунт земляного полотна, граничащий с крупнозернистым заполнителем. В этом случае используется геотекстиль для сохранения прочностных характеристик заполнителя грунта и дренажа.

Фильтрация

Геотекстиль помогает сохранить почву, позволяя воде свободно стекать через почву с ограниченными потерями почвы. Пористость и проницаемость геотекстиля способствуют этому действию.

Усиление

Использование геотекстиля в почве повышает структурную целостность почвы, подобно тому, как сталь действует на бетон.

Уплотнение

При строительстве и ремонте дорог между существующим и новым слоями асфальта укладывают слой нетканого геотекстиля. Затем он поглощает асфальт, таким образом действуя как гидроизоляционный мембранный слой, который сводит к минимуму попадание воды в дорожное покрытие.

Габионные стены используются уже более 7000 лет. Хотя изначально они использовались как средство сохранения почвы, их применение значительно расширилось в военных и гражданских проектах. Габионные стены представляют собой относительно простые конструкции, но важно проконсультироваться с инженером-строителем, когда вы хотите использовать их для крупных и ответственных проектов. Это гарантирует, что структура не только прослужит дольше, но и обеспечит желаемый результат.

Что нужно знать о габионных стенах

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Наиболее часто используемые в качестве подпорных стен, габионные стены эффективны и недороги, а также трудоемки в строительстве.

Даже если вы никогда не слышали этот термин, вы, вероятно, видели габионную стену. Слово габион происходит от итальянского 9.0527 габбион , или «большая клетка», и стены из габионов представляют собой клетки из проволочной сетки, заполненные рыхлым камнем (также называемым каменной наброской), гравием или другим кладочным материалом.

Мы знаем — вы сейчас говорите себе: «Так — это , как они называются!» Читайте дальше, чтобы узнать больше.

На этой странице

Что такое габионная стена?

Габионные стены чаще всего используются в качестве подпорных стен или высоких вертикальных стен в промышленных условиях, таких как мосты, насыпи и дамбы. Стены габионов часто делаются ступенчатыми или строятся под наклоном, чтобы лучше удерживать почву за ними.

Строитель на пенсии Алсиде Тринча вместе со своим отцом строил габионные стены, часто после наводнения или оползня. Сегодня вы все еще увидите габионные стены в прибрежных или речных районах для контроля эрозии или даже для отвода потока водоема.

В жилых помещениях габионные стены используются в качестве подпорных стен, ограждений или декоративных элементов ландшафта в саду или дворе.

Gabion Wall Pros

«Габионные стены изготавливаются из недорогих материалов, и их можно быстро построить с помощью подходящего оборудования», — говорит Паоло Маркетти, руководитель строительной компании в центральной Италии. «Это одна из причин, по которой их так часто используют в промышленных условиях, например, на дорогах и в районах, подверженных наводнениям».

По словам Маркетти, это самые большие преимущества габионных стен:

Они недороги. Материалы обычно состоят из проволочной сетки и наполнителя, который может быть камнем, дробленым бетоном или остатками строительных материалов, таких как кирпич и плитка. «Чтобы стена из габиона выглядела красивее, но при этом сэкономила деньги, — говорит Маркетти, — вы можете использовать ненужный строительный материал в середине стены и материал более высокого качества, например, камни, снаружи».

Они хороши для дренажа. Поскольку они пористые, габионные стены хорошо подходят для удержания почвы или местности, требующей дренажа. Маркетти установил габионную стену, чтобы остановить эрозию земли, которая обычно заболачивается в сезон дождей. «Поскольку вода может течь прямо через стену, — говорит он, — система габионов была лучшим решением».

Они не трескаются. Эрозия, вызванная ветром и водой, сейсмическая активность и огромный вес земли за ней, в конце концов нанесут свой урон самой прочной из подпорных стен. Поскольку они не имеют твердой поверхности и построены из гибкой, но прочной проволочной сетки, стены габионов не трескаются и не рухнут, если их проволочная клетка не сломается.

Габионные стены, построенные Тринчио вместе с отцом, простояли до 30 лет. Но сегодня, объясняет он, с оцинкованной проволокой и сеткой стена из габиона может простоять «40, 50 или 60 лет».

Это более экологичное решение. Нам это нравится больше всего. Поскольку для их возведения не требуется цемент или древесина, и часто используются выбрасываемые материалы, габионные стены имеют гораздо меньший углеродный след, чем другие решения для подпорных стен.

Стена из габионов Минусы

Прежде чем бежать и заказывать рулоны проволоки и грузовик с камнями, планируя изменить дизайн своего заднего двора, имейте в виду, что стены из габионов подходят не всем. «Стены из габионов несложно построить с технической точки зрения, — говорит Маркетти, — но они также требуют больших физических усилий». Вот недостатки габионных стен:

Они очень трудоемки. Изготовить проволочные клетки (или купить готовые клетки) относительно легко. Заполнение их камнями, гравием или разбитым цементом — непосильный труд, особенно если вы работаете с ручными инструментами, такими как лопата, ведра и тачки. «Чем выше становится стена, — говорит Маркетти, — тем труднее выполнять работу только ручным трудом».

Может потребоваться тяжелое оборудование. Если ваш проект стены габиона включает в себя большую, длинную стену или стену с несколькими ступенями и перепадом высот, вам может потребоваться вызвать тяжелую технику. «Гораздо проще сбрасывать наполнитель в стену с помощью экскаватора-погрузчика, чем с помощью лопаты», — говорит Маркетти.

Тринча вспоминает, как вместе с отцом построили большую стену из габионов, и не советует этого делать. «Вы никогда не построите большую стену из габионов без экскаватора», — говорит он.

Они не всегда привлекательны. Давайте будем честными. Габионные стены функциональны и недороги, но не всегда являются самым красивым решением. Их промышленный вид может не сочетаться с остальной частью вашего двора или сада. Однако, проявив некоторую изобретательность, вы можете придумать идеи стен из габионов, которые подходят вашему стилю и даже станут центром внимания.

Как построить стену из габионов

Стены из габионов можно быстро возводить, потому что, в отличие от других типов подпорных стен, они обычно не нуждаются в заливке фундамента из цемента.

«Если вы строите на ровной поверхности, не состоящей из глины, которая осядет под тяжестью стены, вы можете обойтись без фундамента», — говорит Маркетти. Если земля мягкая или в основном глинистая, копайте до тех пор, пока не доберетесь до более плотной земли, и засыпьте выкопанное пространство слоем гравия.

Строительство простой габионной стены включает в себя расчистку участка и разметку места, где будет проходить стена. Клетка состоит из листов сверхпрочной проволочной сетки или стальной проволоки с ПВХ-покрытием, связанных вместе оцинкованной проволокой в виде прямоугольника. (Для небольших проектов вы можете купить готовые габионные клетки.) После того, как клетка установлена на место, вставляется наполнитель и верхняя часть клетки закрепляется на месте.

Более сложные высокие или ступенчатые стены требуют большего планирования, плюс напарник с экскаватором. «Ступенчатые стены обычно требуют большого количества земляных работ, чтобы выделить площадь, которую будет занимать стена», — говорит Маркетти.

Высокие стены, говорит он, представляют собой клетки, поставленные одна на другую. Наряду с длинными стенами могут потребоваться опорные арматурные стержни, установленные в бетонном основании, а также проволочные поперечные скобы, помогающие стене сохранять свою форму.

Сколько стоят габионные стены?

В зависимости от типа наполнителя, габионные стены являются одними из самых дешевых подпорных стен, которые вы можете построить, в пределах от 5 до 40 долларов за квадратный фут. Хотя они вполне выполнимы в качестве проекта «сделай сам», Маркетти рекомендует, если вы строите самостоятельно, придерживайтесь менее амбициозных проектов, таких как более низкие стены и те, у которых меньше опор.

«Это не столько вопрос мастерства, сколько труд», — говорит он. «Ручное заполнение габионной стены занимает много времени, и это утомительная работа». И ваша энергия и энтузиазм по поводу проекта могут иссякнуть задолго до того, как эта стена будет заполнена.

Габион: определение, типы, преимущества и применение (с реальными фотографиями)

28 марта 2021 г.

от Civil Magic

3 минуты чтения

Добавить комментарий

Содержание

ОПРЕДЕЛЕНИЕ

Габион происходит от итальянского слова «Gabbione» , что означает «большая клетка». Это клетка или ящик из сварной сетки, заполненный природными материалами, такими как грязь, бетон или камни. Габионы имеют широкий спектр применения в гражданском строительстве, ландшафтном дизайне, военных применениях и дорожном строительстве. Габионная конструкция изготавливается из плетеной сварной сетки или шестиугольной сетки двойного кручения. Эти модульные блоки изготавливаются и поставляются в разобранном виде, а затем собираются и заполняются материалом на стройплощадке. Долговечность оцинкованной проволоки определяет срок службы габионов.

Габионы используются по разным причинам в зависимости от их формы, но они все чаще используются в архитектурных проектах не только из соображений эстетики, но и из соображений функциональности. Габионные стены непревзойденны в архитектурном дизайне, требующем низких затрат и демонстрирующего изобретательность.

ТИПЫ ГАБИОНОВ:

Габионы бывают разных форм и размеров и используются по-разному. Стены из габионов, корзины из габионов, матрасы из габионов, мешки из габионов и проволочная сетка из габионов — все это распространенные стили из-за податливости проволочной сетки.

Габионная корзина: Габионные корзины представляют собой коробчатые корзины из проволочной сетки различных размеров, которые обычно используются при строительстве автомобильных и железных дорог.

Матрасы из габионов: Габионы служат защитой от эрозии при использовании в качестве матрасов. Они также известны как матрацы рено и используются для покрытия каналов из-за их меньшей высоты.

Не пропустите:

Загрузить сборник всех полезных формул для гражданского строительства

Габионная проволочная сетка: Широко используется на автомагистралях и железных дорогах для стабилизации склонов и защиты от камнепадов. Габионы из сварной сетки или проволочной сетки часто используются в насыпях для их стабилизации с помощью георешеток.

Габионные стены: Каменно-наполненные габионные стены не новы, но они становятся все более распространенными среди архитекторов и дизайнеров по всему миру. Они образуют универсальную, водопроницаемую, монолитную структуру с прочной структурой и эстетической привлекательностью. Габионные стены также очень экономичны, потому что их не нужно обслуживать. Габионные стены превосходят бетонные стены с точки зрения структурной целостности и являются экономически выгодным вариантом.

Долговечность
Благодаря хорошо сцепленному цинковому покрытию на проволоке и способности поддерживать рост растительности габион обладает очень высокой устойчивостью к атмосферной коррозии.

Гибкость
Эта функция позволяет габиону оседать и деформироваться, не разрушаясь и не теряя своей эффективности. В частности, при встрече с неровным грунтом и текущей водой.

Читайте также:

Типы фундаментов, используемых в строительстве, критерии их выбора и основные требования
Методы геодезических исследований: их история, виды, цели, принципы и применение
Можно ли предсказывать землетрясения? Если да, то КАК? Подробнее…

Проницаемость
Обеспечивает автоматический и быстрый дренаж, устраняя необходимость в строительстве дренажных труб.

Прочность
Габионы достаточно прочны, то есть могут противостоять наводнениям, проливным дождям, морозу и давлению земли.

Экономичный
В отличие от других вариантов габионов, он более экономичен с точки зрения как материала, так и труда.

Экологичность
Габионная клетка может быть изготовлена из переработанных материалов. Плантация со временем будет расширяться из-за промежутков в почве между наполнителями. Природные явления никак не влияют на компоненты габиона.

Конструкции подпорных стен
Подготовка рек и каналов
Защита от эрозии и размыва; защита проезжей части; bridge protection
Hydraulic structures, dams, and culverts
Coastal embankment works
Rockfall and soil erosion protection
Architectural cladding for walls and buildings
Freestanding walls, noise, and environmental barriers
Architectural Gabion Applications

Спасибо!

Если у вас есть какие-либо вопросы, пожалуйста, напишите нам по адресу civilengineeringmagic@gmail. com .

Вы также можете написать нам в наших социальных сетях , перейдя по следующей ссылке:

Facebook

Twitter

Instagram

Кроме того, вы можете следить за нашим собственным содержимым Constructions.

Нравится:

Нравится Загрузка…

Об авторе

Civil Magic

Civil Engineering Magic — ведущий блог-сайт в области инженерии. Он посвящен тому, чтобы помогать людям учиться, понимать и править с опытом – «Гражданское строительство».

Посмотреть все сообщения

Что такое габионная стена и как ее построить?

Фото: emer1940 через Getty Images 9№ 0003

Габионные стены предлагают множество возможностей для благоустройства дома: они могут служить недорогой подпорной стеной, улучшать естественный ландшафт дома или даже использоваться в качестве ограждения для уединения. Вместо того, чтобы строить из больших камней или кирпичей, стены из габионов строятся путем заполнения больших корзин или клеток рыхлым гравием, камнями или другими тяжелыми предметами.

Несмотря на преимущества строительства габионной стены на вашем участке, есть также несколько потенциальных недостатков, которые следует учитывать перед принятием каких-либо окончательных решений. Чтобы определить, подходит ли вам эта особенность ландшафтного дизайна, читайте дальше, чтобы узнать больше о габионных стенах.

СВЯЗАННЫЕ: Что нужно и что нельзя делать при строительстве подпорных стен

Что такое габионная стена?

Габион происходит от gabbione , итальянского слова, означающего «большая клетка». Габионные стены состоят из габионов или больших клеток или корзин, заполненных камнями, гравием, бетоном или остатками строительных материалов. Эти большие корзины можно складывать вместе и соединять с помощью прочной проволоки.

Нужна помощь в строительстве габионной стены?

Профессионал может сделать это за вас. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов.

Найдите профессионала

Существует множество вариантов дизайна стен из габионов на выбор. Вы можете сконфигурировать корзины, чтобы сделать подпорную стену из габионов, построить ограждение на своей территории или просто включить (и, возможно, даже повторно использовать) натуральный камень в сад или двор вашего дома. Габионные стены также могут использоваться в различных отраслях промышленности, включая борьбу с эрозией, временную защиту от наводнений, снижение шума и фильтрацию ила из стоков воды.

Преимущества габионных стен

Фото: Kenny10 через Getty Images

Габионные стены имеют целый ряд преимуществ, которые делают их привлекательными для ландшафтного дизайна, строительства и других целей. Вот некоторые из основных причин, по которым стоит построить габион.

Габионные стены относительно недороги.

По сравнению со строительством подпорной стены из сложенных друг на друга камней, кирпичей, брусчатки или бетона стоимость габионных стен значительно ниже. Корзины из проволочной сетки не дорогие, и вы можете использовать свой бюджет для выбора подходящих наполнителей, включая остатки строительства, кирпичи или камни.

Материалы легко транспортировать, их можно переместить позже.

Габионные корзины и наполнители, необходимые для возведения габионной стены, легче транспортировать, чем более крупные камни и кирпичи. Даже после возведения стены из габиона вы сможете без труда разобрать ее и переместить на новое место во дворе (или в другом месте).

Стены из габионов можно быстро построить.

Конструкция стены из габионов относительно проста, имеет более короткие стены и не требует тяжелого оборудования. Построить стену из габиона намного проще, чем пытаться построить подпорную стену из сухого камня, особенно если у вас ограниченный опыт строительства.

Нужна помощь в строительстве габионной стены?

Find a Pro

Их конструкция обеспечивает дренаж воды.

Вы можете построить габион, не беспокоясь о проблемах с отводом воды. Конструкция подпорной стены из пористого габиона позволяет воде просачиваться сквозь нее и не дает вашему двору чрезмерно насыщаться.

Габионные подпорные стены не треснут.

Со временем вода, оседание или другие факторы могут привести к растрескиванию стандартных кирпичных, каменных или бетонных подпорных стен. Между тем, габионные стены возводятся без прочного основания, вместо этого используются гибкие проволочные корзины. Такая конструкция предотвращает растрескивание стены и сохраняет конструкцию гибкой, но в то же время прочной.

Объявление

Габионные стены устойчивы.

Стены из габионов можно построить, в основном, из переработанных или выброшенных материалов. Это делает их более устойчивым и безвредным для окружающей среды вариантом по сравнению с другими типами подпорных стенок или стен садовых грядок, материалы которых требуют более высокого уровня выбросов углекислого газа. 9

Недостатки габионных стен

Фото: hrarbar через Getty Images

подумайте, прежде чем строить один вокруг вашего дома.

Возведение стены из габиона трудоемко.

Если вы строите собственную габионную стену, будьте готовы приложить немало физических усилий. Вам нужно будет собрать клетки, что относительно просто при покупке, но может занять некоторое время, если для вашего проекта требуется несколько габионов.

Когда вы наполняете корзины камнями или другими материалами по вашему выбору, вам придется потрудиться. Эта задача займет некоторое время и будет нелегкой для ваших мышц и суставов, особенно если вы наполняете корзины вручную или лопатой. Также имейте в виду, что если вы планируете построить высокую стенку из габионов, то заполнение верхних слоев корзин может быть более сложным.

Нужна помощь в строительстве габионной стены?

Найти профессионала

Для крупных проектов может потребоваться тяжелое оборудование.

В зависимости от того, какой высоты должна быть ваша стена, вам может понадобиться более тяжелое оборудование для заполнения верхних слоев. Экскаватор или другое строительное оборудование может помочь при попытке заполнить корзины на верхних слоях, но это добавит дополнительные расходы и усложнит логистику вашего проекта.

Подпорные стены из габионов не всегда привлекательны.

У всех разные мнения, но, возможно, габионные подпорные стены могут показаться вам менее привлекательными, чем традиционные из камня или кирпича. В зависимости от того, где вы планируете построить подпорную стену и насколько заметной она будет в вашем ландшафте, эстетика может или не может влиять на ваше решение построить габионную стену.

СВЯЗАННЫЕ С: 11 идей для подпорных стен, которые хорошо работают и при этом хорошо выглядят строительство подпорной стены из камня, кирпича или бетона. Выполните шаги, описанные ниже, чтобы построить базовую отдельно стоящую стену из габионов на своем участке.

Используйте колышки и веревку, чтобы отметить расположение стены. Отметьте желаемое место для габионной стены, используя колышки и веревки или другие методы, например, отметив флажками.
Подготовьте фундамент. Хотя габионные стены не требуют такого же уровня подготовки фундамента, как другие типы подпорных стен, вам все равно необходимо убедиться, что поверхность готова к возведению стены. Удалите всю траву, растения или сорняки вместе с верхним мягким верхним слоем почвы в отмеченном месте. Копайте достаточно глубоко, чтобы добраться до более твердого слоя почвы вашего газона. Если у вас глинистая или песчаная почва, вам, возможно, придется выкопать от 4 до 6 дюймов и использовать щебень или дорожное основание для обратной засыпки.
Соберите и разместите пустые клетки в нужных местах. Габионные клетки продаются в разобранном виде, поэтому их необходимо собрать, следуя инструкциям производителя. После сборки каждой клетки разложите их на подготовленном месте, начиная только с нижнего слоя. Соедините корзины вместе для безопасности. Вы не сможете легко изменить расположение стены после того, как корзины будут заполнены, поэтому убедитесь, что они размещены именно там, где вы хотите.
Очистите и отсортируйте наполнитель стены (по желанию). Камни, которыми вы планируете заполнить габион, рекомендуется предварительно вымыть под давлением, чтобы они выглядели более привлекательными и полированными. В зависимости от материалов, которые вы используете, и вашего уровня внимания к эстетике, вы можете пропустить этот шаг, если хотите.
Поместите наполнитель в габионы. Аккуратно заполните каждую корзину габиона камнями или другим наполнителем. Если вы используете несколько цветов или пытаетесь создать узор, позаботьтесь о распределении наполнителя. Это менее важно, если у вас будут обратные слои корзин, которые не будут видны после того, как стена будет полностью построена, например, при создании грядки.
Закройте крышки. Когда каждая корзина будет заполнена, закройте крышку и завяжите ее проволокой из комплекта поставки.
При необходимости повторите. Наконец, повторите шаги с 4 по 7, описанные выше, по мере необходимости, чтобы создать дополнительные ряды габионных корзин, пока они не достигнут желаемой высоты стены.

Если вы хотите построить особенно высокую стену из габионов или ступенчатую стену, описанный выше процесс будет более сложным, и вам следует подумать о найме подрядчика. Для ступенчатой стены могут потребоваться дополнительные земляные работы, а для заполнения корзин более высокой габионной стены может потребоваться экскаватор.

Реклама

СВЯЗАННЫЕ С: 10 тенденций устойчивого садоводства, которые стоит попробовать в 2022 году

Заключительные мысли
габионная стена может быть правильным решением для вас. Стенка из габиона представляет собой недорогое, но эффективное решение для отвода воды и минимизации эрозии. Стены из габионов могут быть более устойчивыми, чем другие варианты жесткого дизайна, если вы повторно используете оставшиеся материалы или камни со своей собственности. Их также относительно просто построить самостоятельно, даже если вы новичок.
Найдите проверенных местных профессионалов для любого проекта дома
Найдите профессионалов сейчас
+
Типы, компоненты, достоинства и недостатки
Главная » Стена из габионов
Стена из габионов представляет собой проволочную клетку, заполненную камнями, которая затем укладывается в подпорную стену , они имеют размер куба 3 фута и камни диаметром около 8 дюймов.
Они обычно размещаются вокруг ручьев в качестве барьера от эрозии или подпорной стены, устанавливаются с помощью крана и засыпаются землей.
Это дешевле, чем каменная или цементная стена, также используется в качестве пуленепробиваемой стены в военной технике, потому что ее можно быстро возвести.
Здесь мы узнаем о габионной стене, компонентах габионной стены и многом другом.
Стены габионов, как правило, имеют излом (наклон назад к склону) или назад вдоль склона, а не крутые.
Их можно использовать для направления движения паводковых вод вокруг уязвимой конструкции.
Ступенчатая плотина из габионов часто используется для русловых работ и борьбы с наводнениями; ступенчатая конструкция увеличит скорость рассеивания энергии внутри канала.
Типы стен из габионов:
Эти стены выбираются на основе их стоимости и функций, а также следующих распространенных типов стен из габионов:
различных размеров, они используются в автомобильных и железнодорожных работах.
Экономично при наличии наполнителя или шахт рядом с проектной площадкой.
2. Матрас из габиона:
Они также известны как матрацы рено с габионными стенками, они имеют меньшую высоту, чем другие типы.
Он используется в покрытии каналов для предотвращения коррозии, поэтому он имеет дело со скоростью, вызванной волнами и эрозией.
Стандартный размер: 6 метров в длину, 2 метра в ширину и 0,3 метра в высоту.
3. Габионные мешки:
Эти разновидности габионов быстро формируются, представляют собой пористую и гибкую структуру.
Применяются при гидротехнических работах в аварийных ситуациях.
4. Габионная проволочная сетка:
Они используются для защиты от камней и камнепадов на автомобильных и железнодорожных поверхностях.
Поддерживает устойчивость склона, прилегающего к автомагистралям и железным дорогам, используемым в качестве противоэрозионных уклонов.
Эта комбинация с армированием георешеткой повышает прочность грунта насыпи.
Видео по установке габионов

Посмотреть это видео на YouTube
Преимущества ГАБИОННОЙ СТЕНЫ:
Эстетический вид:
Габионные стены выглядят естественно и вписываются в окружающую среду с использованием натуральных материалов.
Водопроницаемость:
Они проницаемы и не повреждаются при прохождении воды.
Эффективность:
Вместимость стен габионов можно увеличить, заполнив их растительностью и укрепив структуру стены.
Долговечность:
Каменные блоки используются благодаря их долговечности, прочности и стабильности.
Как правило, камень выбирают из-за его эстетических характеристик или использования этого материала, полученного при раскопках.
Экологичность:
Стены габионов могут быть заполнены переработанными материалами, такими как бетон или камень, которые бесполезны для строительных проектов, что сократит захоронение отходов и потребление топлива.
Использование материалов, созданных при раскопках, значительно снижает затраты на закупку и транспортировку.
Проницаемость:
Обеспечивает автоматический и естественный дренаж, исключая необходимость установки дренажных труб.
Сила:
Они достаточно сильны, чтобы противостоять наводнениям, льду и давлению земли.
Гибкость:
Эта характеристика позволяет стенам габиона оседать и деформироваться без разрушения и эффективного повреждения.
Недостатки габиона Стена:
При неправильном размещении в ландшафте габион может быстро выйти из строя и усилить эрозию.
При использовании для укрепления берегов реки габионная стена увеличивает скорость потока воды и разрушает берег непосредственно ниже по течению.
Некоторые габионные корзины на рынках имеют дефекты и разрушаются в течение нескольких месяцев.
Области применения габионных стен:
Подпорные конструкции используются в плотинах и резьбах, таких как подпорные стены, облицовка и нижние стены.
Применяются для защиты от коррозии ограждающих стен, берегов рек, берегов каналов, дамб, водосливов, водохранилищ и озер.
Цилиндрический металлический габион используется при создании плотины или фундамента.
Используются в качестве ингибитора шума.
