Виды гаек и особенности их применения (статья и общий обзор) / ЦКИ

Гайка — крепёжное изделие в виде детали с резьбовым отверстием, образующее соединение при помощи винта, болта или шпильки.


Наиболее традиционная и широко применяемая гайка – шестигранная DIN 934. Ее удобно заворачивать и от руки, и простым рожковым ключом. Эти гайки могут разниться по конструкции, в первую очередь – по высоте. Основная гайка (Рис. 1) имеет высоту приблизительно равную 0,8 d  (d – диаметр резьбы).



Шестигранные гайки

Рис. 1




Низкие гайки

Имеют высоту 0,5–0,6 d. В нашем ассортименте их две – DIN 439 и DIN 936 , но размерные ряды совпадают не полностью (Рис. 2).  Кроме того одна из гаек может выпускаться в исполнении без фаски.

Рис. 2







Высокие гайки

Имеют несколько стандартизованных высот:


Высота равна 1,5 диаметра – высокая, DIN 6330;


Высота равна 3 диаметрам – удлиненная, DIN 6334.



Гайки для высоконагруженных резьбовых соединений

Несколько особняком стоит гайка DIN 6915, входящая в комплект для высоконагруженных предварительно напряженных резьбовых соединений стальных конструкций. Она обладает увеличенным размером под ключ по сравнению с основной гайкой (Рис. 3).

Рис. 3

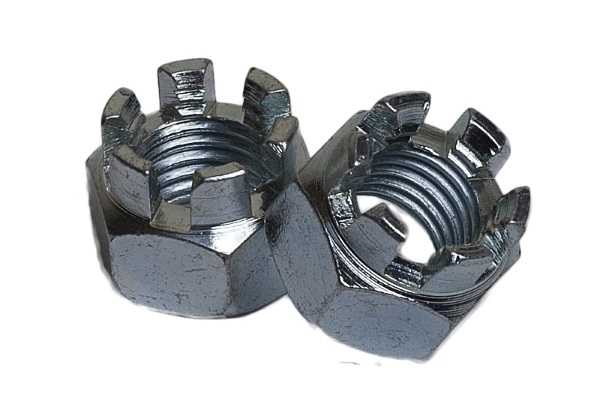

Корончатые и прорезные гайки

Корончатые и прорезные гайки DIN 935 получили свое название от формы. Их верхняя часть имеет характерные прорези. До диаметра резьбы М10 зона прорезей имеет ту же толщину, что и вся гайка, которая называется прорезной. Начиная с диаметра М12, зона пропилов утоньшается и называется корончатой (Рис. 4). По высоте гайки выпускаются обычными и низкими. Кроме того, они могут иметь обычные и мелкие резьбы.

Рис. 4


Корончатые гайки часто используются как гаечный замок со шплинтом DIN 94 (Рис. 5).

Рис. 5

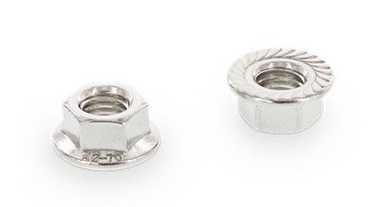

Гайки с буртом или фланцем

Весьма распространены в промышленности гайки с буртом или фланцем, которые увеличивают одну из опорных поверхностей гайки. Тем самым увеличивается площадь контакта соединяемых деталей, равномернее распределяется нагрузка на них.

Гайка с фланцем DIN 6923 – гайка, одна из опорных поверхностей которой увеличена за счет конического элемента (Рис. 6). Фланец может быть гладким или рифленым.

Рис. 6


Гайка с буртом DIN 6931 – гайка, одна из опорных поверхностей которой увеличена за счет цилиндрического элемента (Рис. 7).


Рис. 7


Гайка с буртом в основном используется в станочном оборудовании, а с фланцем – в машиностроении.


Для более надежного контакта соединяемых деталей на увеличенную опорную плоскость гайки наносится дополнительное рифление. Такие гайки бывают нескольких типов, но в нашем ассортименте присутствуют только три (Рис. 8):


рифленая                                       ребристая                                   зубчатая



Рис. 8



Колпачковые гайки

Гайки с глухим отверстием – колпачковые – бывают высокие и низкие (иногда называются «глухими»).

Высокая DIN 1587


Низкая 917

Приварные гайки

Гайка приварная DIN 929 (Рис. 9) имеет характерные выступы по трем ребрам. Именно они обеспечивают контактную стыковую сварку гайки и основания.

Рис. 9



Самостопорящиеся гайки

Среди шестигранных существует семейство самостопорящихся гаек. Эти гайки имеют в конструкции элементы, препятствующие откручиванию в процессе эксплуатации, например, при вибрации. Стопорящий элемент представляет собой кольцевой вкладыш из нейлона, который располагается в специальной канавке имеющейся на опорной поверхности гайки (Рис. 10).

Рис. 10


При навинчивании гайки под давлением резьбы вкладыш деформируется и препятствует свинчиванию гайки.

Гайки с неметаллической вставкой бывают высокие DIN 982 и низкие DIN 985 (Рис. 11).

Рис. 11


На том же принципе основана гайка с фланцем DIN 6926 (Рис. 12).

Рис. 12



В то же время самостопорящаяся гайка с фланцем может быть выполнена и целиком из металла. Эффект стопорения обеспечивается деформацией резьбового отверстия гайки: оно имеет овальную форму DIN 6927 (Рис. 13).

Рис. 13



Цельнометаллическая самостопорщаяся гайка выпускается также на базе основного типа DIN 6925 (Рис. 14).

Рис. 14



Самостопорящиеся гайки выполняются также на базе корончатых, колпачковых и других гаек.


Неординарная стопорная гайка DIN 7967 вырубается из тонкой жести и используется чаще всего для законтривания (Рис. 15).

Рис. 15



Квадратные гайки

Квадратные гайки представлены в ассортименте ЦКИ высокой, низкой и приварной конструкциями.

высокая DIN 557;


низкая  DIN 562;


приварная DIN 928.





Круглые гайки

Круглые гайки представлены в ассортименте ЦКИ рифленой, шлицевой и гайкой с прямым шлицем на торце. Особенностью рифленой гайки является нанесение накатки по внешней поверхности цилиндрической части, облегчающее закручивание от руки.

Рифленая DIN 467;


шлицевая  DIN 1804;


со шлицем на торце DIN 546.



Гайки-барашки

Близкие «родственницы» винтов-барашков – гайки-барашки DIN 315. Они также  представлены двумя модификациями, отличающимися формой крылышек. Более остроконечные относятся к т.н. «американской» форме.

Гайка-барашек DIN 315                        «Американская» форма



Мебельные гайки

В ассортименте ЦКИ имеется четыре очень непохожих друг на друга гайки, применяемых при производстве мебели.

Гайка забивная устанавливается цилиндрической частью в предварительно подготовленное отверстие и забивается так, чтобы острые шипы по периметру «впились» в деревянную основу и препятствовали прокручиванию гайки в основании.


Гайка ввертная (она же  «муфта мебельная») ввертывается своей внешней крупной резьбой в предварительно подготовленное (в соответствии со специальной таблицей DIN) отверстие.


Затем ее внутреннее резьбовое отверстие работает как в обычной гайке (Рис. 15).

Рис. 15



Гайка декоративная (гайка Эриксона), как правило, устанавливается в сквозном отверстии совместно с ответным винтом.

Гайка потайная (иногда называют «бочонок»). Устанавливается в цилиндрическое отверстие в деревянной основе таким образом, чтобы резьбовое отверстие было совместимо с соответствующим винтом.


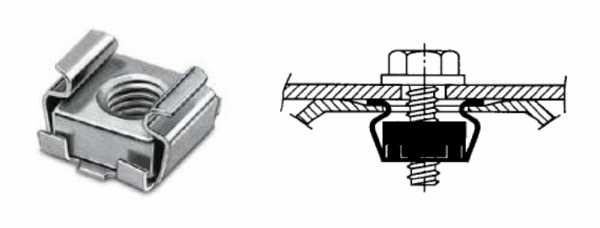

Гайка кузовная – скорее уже не деталь, а сборка. Она состоит из двух деталей: вкладыша и обоймы. Вкладыш – обычная квадратная гайка. Обойма изогнута особым образом из пружинной стали. Гайка используется при сборке кузовов автомобилей, организуя отверстия с резьбой в тонкой обшивке, направляющих электрических систем.

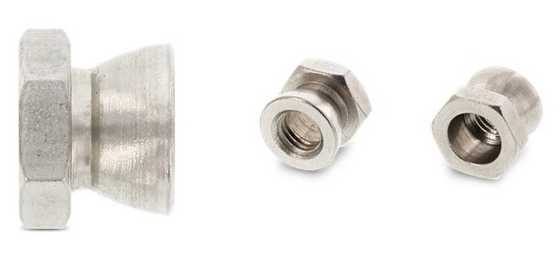

Гайка отрывная (иногда говорят срывная) антивандальная. Особый вид гайки, демонтаж который невозможен. Антивандальная гайка – это крепёжная деталь с нарезанной внутренней резьбой. Состоит из двух сочленённых частей: шестигранной, которая нужна для того, чтобы затянуть гайку целиком, и гладкой нижней, которая и остаётся после затяжки на месте монтажа. Подробнее посмотреть об особенностях работы можно в кратком обзорном ролике.



cki-com.ru

Какие бывают гайки и для чего применяются

Гайка – это строительное металлическое изделие позволяющее крепить детали и производить различные необходимые работы. Выглядит гайка как шестигранник по форме и имеет внутри резьбу, которая может быть метрическая или дюймовая.

Закрутить гайку можно с помощью гаечного ключа, а крепится она в сочетании с такими изделиями:

  • болтом;
  • винтом;
  • шайбой;
  • шпилькой.

Какие гайки часто применяются?

  • Гайки под барашек.
  • Квадратные.
  • Корончатые.
  • Простых и заканчивая.
  • С фланцем.
  • Узкоспециализированные.
  • Шестигранные.

Материал изготовления:

  • высокопрочные гайки;
  • нержавеющие гайки;
  • оцинкованные гайки.

Каждая из гаек применяется для разных работ и имеет свои особенности.

Описание гаек

Шестигранная гайка

Чаще всего используются шестигранные гайки для различных крепежей. Такая гайка имеет форму с шестью гранями и внутри глубокую резьбу, которая очень прочно удерживается на болте. Закрутить гайку можно используя гаечный ключ или плоскогубцы, если позволяет размер.

Корончатая гайка

Эта гайка применяется там, где происходит постоянный уровень вибрации, например, в часах и прочих механизмах. Она особо прочно фиксируется и не расшатывается. Название такое не случайно, форма гайки напоминает корону.

Колпачковая гайка

Это глухая шестигранная гайка, которая отлично фиксирует крепеж. Чаще всего применяется для изготовления мебели, сантехники и там где необходимо закрыть острые предметы или торчащие болты. Название тоже соответствует внешнему виду гайки.

Барашек гайка

Гайка в форме рожек барашка применяется при разном производстве и работах. Мебель, сантехника, декор, техника, электротовары и многие другие предметы обихода человека изготавливаются с помощью такой гайки. Обратите внимание на то, что закрутить барашковую гайку можно вручную, и она не имеет граней по краям.

Квадратная гайка

Такая гайка используется там, где необходимо создать очень мощное крепление. Обычно деталь же имеет отверстие (под стандартные размеры) в форме подходящей для квадратной гайки. Она полностью фиксируется внутри, а вкручивается в данном случае болт или шуруп в нее. При производстве важных и сложных деталей такую гайку приваривают, что позволяет делать особо прочный монтаж.

Шлицевая гайка

Такую гайку можно использовать при изготовлении канцтоваров, сантехники, деталей машин и техники, она может быть изготовлена из различного материала и отличаться прочностью, размерами. Закрутить ее можно с помощью вилочной отвертки.

Гайка с фланцем

Эта шестигранная гайка с фланцем предназначена для того чтобы можно было регулировать давление на поверхность (снижать или повышать). Чем гайка меньше, тем слабее соединение, а чем больше, тем крепче.

Применение гаек в быту

Где принять гайки особенно удобно, и при этом не надо «изобретать велосипед»?

  • Сменить веревки на балконе для сушки белья, очень просто с помощью гаек и без вызова мастера. Особенно, если у вас высокий этаж!

Понадобится лишь срезать старые веревки, продеть торс и закрепить его, можно посередине, если нет возможности дотянуться до основания прохода торса.

  • Если хочется украсить стен или окно мигающими гирляндами, то можно использовать колпачковую гайку, которая скроет некрасивые концы гвоздиков или саморезов.
  • И конечно, сантехника не обходится без гаек, если некоторые детали пришли в негодность, то их легко заменить с помощью гаек.

Применение гаек очень широко не только в быту, при производстве товаров, но и на многих заводах, которые изготавливают военную технику, машины и многое другое.

Особенности гаек

Кроме стандартных изделий, есть еще ряд специальных гаек. Рассмотрим, какие они бывают и для чего применяются.

Невысокие гайки

Тот же шестигранник, только узкий, как на рисунке. Применяется для более точных деталей.

Длинные гайки

Такая длинная гайка применяется при скрытых деталях и для того чтобы максимально надежно закрепить тяжелые детали.

Гайки, которые применяют там, где есть высокие нагрузки на детали

Такое соединение особо прочное и, конечно, используется при строительстве, соединении, тяге грузов, подъемных работах и т.д.

Корончатые гайки

Данный вид гаек может иметь разную длину и ширину, конечно, это изделие крепит деталь очень прочно и выдерживает большие нагрузки. Корончатая гайка обычно изготавливается из оцинкованной стали и не подвергается коррозии и ржавчине.

Приварные гайки

Само собой разумеется, что такие гайки служат элементом капитального крепежа.

Самостопорящиеся гайки

Если посмотреть внимательно, то вы заметите, что в отличие от гайки с фланцем, здесь гайка перевернута, то есть шестигранник внизу, и выполняет функцию прочной фиксации. При этом открутить самостопорящуюся гайку нельзя будет.

Такие гайки применяют обычно при сборке или ремонте машин и техники.

Квадратные гайки

Эти изделия могут быть разными по размеру, высоте и ширине.

Их отлично применяют при изготовлении ПК, техники, сантехники и более масштабных разработках.

На крупных деталях не редко такие гайки приваривают, чтобы избежать механических воздействий.

Квадратные гайки обладают высокой прочностью.

Круглые гайки

Цилиндрические части поверхностей необходимо соединять с такими же деталями, поэтому круглые гайки здесь незаменимы, и они облегчают процесс работы механизмов. Еще такие гайки используют для кабелей и прочих электронных работ.

Гайки-барашки

Существует два варианта выпускаемой продукции:

  • Гайки барашки с округленными концами – это отечественный производитель.
  • Рожки гаек с остренькими концами – это американские.

Оби модели очень высокого качества и прочно крепят детали.

Мебельные гайки

Здесь имеется 4 разновида гаек:

  • Забивная – вбивается в отверстие мебели, так как она имеет шипы, то после вбивание прокручивание гайки исключено.

  • Мебельная муфта – вкручивается в мебель и благодаря своей резьбе крепко удерживает детали. Ее можно закреплять дополнительными гайками, шурупами и прочими крепежами.
  • Декоративная гайка

Имеется сквозное отверстие? Тогда эта гайка то, что вам нужно. Винт вкручивается внутрь и очень надежно крепит элементы.

Потайная гайка

Такая гайка устанавливается внутрь изделия и в нее закручивается винт. Это очень прочное крепление. Применяется для мебели, сумок и т.д.

Кузовная гайка

До сих пор считается гайкой, хотя на самом деле – это сборка, где присутствует скоба, в которой спрятана квадратная гайка. Сделана она из пружинной стали и применяется при монтаже машин. Кроме того, такие гайки используют для электрических систем.

Антивандальная гайка

У гайки антивандальной гайки есть две особенности:

  • Резьба, с помощью которой можно крепко и надежно затянуть деталь.
  • А верхняя часть абсолютно гладкая и поэтому выдернуть гайку невозможно.

Такие гайки можно увидеть на кораблях, катерах и т.д.

Выбирайте гайки, которые необходимы для работ и применяйте не только для строительства, а еще и для внутренних отделок помещений. С их помощью можно разнообразить интерьер!

boltzavod.ru

Гайка на 46

В одну из таких тихих и солнечных ночей все и началось. Связь в лодке осуществляется с помощью громкоговорящей двусторонней связи ну или по телефону. Когда лодка находится в базе у пирса и нет смысла скрытничать, все команды по кораблю, в отдельные отсеки или на боевые посты, а так же всем сразу (при необходимости), передаются по громкоговорящей связи. Вызов из отсеков или постов в Центральный пост такой, что может не только спящего разбудить, но и мертвого на ноги поднять. Поэтому вызовом пользуются аккуратно и стараются лишний раз по пустякам не вызывать, из отсеков и боевых постов выходят на связь по телефону, а вооруженный верхний вахтенный может выходить на связь только по матюгальнику. Однако он заинструктирован до такой степени, что вызывать центральный пост будет только в случае нападения на пост, боевой или учебной тревогах или прибытии проверяющих.
Итак, на корабле закончены все работы, экипаж, разделенный на смены убыл, кто куда(2-е смены домой, одна в береговую казарму -сидеть на спине в готовности к выходу в море по тревоге), дежурная смена на лодке приняла дежурство, отработала все учения и мероприятия по борьбе за живучесть в базе....и мерно отходит ко сну...Помощник дежурного по кораблю (лодке) уходит отдыхать, дежурный занимает удобное кресло и....бдит...периодически подергивая ногами во сне и подпрыгивая при появлении в центральном нижнего вахтенного, который заходит сделать запись об осмотре лодки. Все погружается в тишину и покой. Мерно работают вытяжные и вдувные вентиляторы, тихо журчит вода в гальюне.
И тут...такой звук - не передать словами...
Вызов, хотя он и был короткий, как будто украдкой типа: - «Прошу ответить".., подбросил дежурного по кораблю в кресле.
Мысли быстро забегали в голове, что это или кто это? Дежурный по дивизии или дежурный по живучести, может старпом или сам командир, а может кто из командования дивизии или флотилии....кого принесло в такое время? Что от нас нужно?
А может это пожар или наводнение....или просто вооруженный захотел в туалет (такое тоже бывает). Мысли метались из одного угла головы в другой, заставляя мозг просыпаться. Рука потянулась к тумблеру матюгальника, мысли собрались в кулак, вдох полной грудью и...
-"Дежурный по кораблю слушаю!"- спокойно произнес дежурный. Он был опытный офицер-подводник, прошедший славный путь от сперматозоида до начальника Радиотехнической Службы большой атомной подводной лодки. Фамилия была его... да не важно какая, пусть будет Иванцов, Старпом Иванисов, а Командир-Иванов. Фамилии не так важны, но в последствии это облегчит повествование. Был когда то такой экипаж в дивизии.
-"Товарищ капитан 3 ранга, шепотом произнес вооруженный верхний вахтенный, поднимитесь на верх, пожалуйста."
Это "пожалуйста" как-то вывело дежурного из равновесия, что это такое? Если "пожалуйста" значит не проверяющий, а если без тревожной интонации в голосе-значит ничего страшного не случилось. И чего тогда меня потревожили?
-"Что у тебя случилось?" - уже строгим голосом произнес дежурный.
-"Да ничего не случилось, просто поднимитесь наверх!"- И опять в завершении то же:- "Пожалуйста!". Тон бойца заставил дежурного задуматься, тон был как у побитой собаки, просяще-умоляющий.
-"Да что ж там такое могло случиться?" пробормотал дежурный и вызвал помощника, так как оставлять центральный без присмотра он не имел права.
-"Чего там?"-спросил сонный помощник, заходя в центральный и таща на себе ватник и ПДУ.
-"Да кто его знает, обосрался, наверное!" -выдохнул дежурный и полез в рубочный люк....
-"Ну чего стряслось?"- спросил дежурный, поднявшись наверх и увидев тихую водную гладь и одного бойца, стоявшего возле ограждения рубки.
-"Вот!!!"-потупив глаза в палубу лодки и распахнул полы длинного армейского тулупа.
Это была стальная шестигранная гайка ГОСТ 5915-70, под ключ, где то 46-55. Самая обычная, даже не крашенная, но большая. Однако долго смотреть на нее дежурному не хотелось. Это же порно какое-то, ГАЙКА НА ЧЛЕНЕ!
-"Ну и нахера ты это сделал, придурок! Снимай быстро!"-грозно скомандовал дежурный.
-"А не могу!"- все тем же полушепотом ответил вахтенный.
Это было еще хуже, чем увиденное ранее. Мало того что разбудили, что на какое-то время придется забыть об отдыхе, так еще нужно как то спасать бойца, вернее его часть.
-"Ваня"-вызвал центральный пост дежурный-"Давай сюда смену вахтенному. И быстро!"
-"Чего случилось то?"
-"Не спрашивай, сам увидишь."- ответил дежурный,понимая, что такая информация, произнесенная по громкоговорящей связи моментально разнесется не только по кораблю, но и по соседним лодкам.
Вскоре новый заспанный вооруженный вахтенный поднялся наверх и принял не только вахту, но и тулуп, обнажив тем самым все то, что пытались скрыть. Боец с гайкой, сопровождаемый дежурным, спустился вниз и потянулись минуты, часы принятия решения и помощи "пострадавшему" и ...все матросы и мичманы смены в центральный пост.Всем хотелось взглянуть, украдкой, на такое эротическое чудо.
Матроса с гайкой усадили в кресло и накрыли ватником, чтобы его не особо было видно. А слух то уже полетел по отсекам лодки. В такой час(а это напомню была ночь, часа так 2-2:30) через центральный пост еще ни разу не проходило такое количество ног и глаз с ушами. Под любым предлогом, матросы и мичмана, проходили через центральный к рубочному люку, и как положено, спрашивали у дежурного разрешения подняться наверх. Кто покурить, кто отлить. Естественно всех больше всего интересовал гаечный матрос, сидевший в кресле под ватником.
Для принятия решения об оказании помощи гаечному матросу, был созван совет в центральном посту. В него вошли самые здравомыслящие из смены, дежурный по кораблю, дежурный по ГЭУ (главной энергетической установке) -два офицера и помощник дежурного по кораблю- мичман.
Предложений было много, от банального-дать в рыло, до продуктивного - опустить член с гайкой в стакан с холодной водой. От банального отказались из-за малой эффективности, продуктивное не помогло. Резьбовое соединение опускали в стакан с ледяной водой, но эрекция не спадала. Гайка, всеми витками резьбы, надежно зацепилась за член и не хотела ни просто слезать, ни проворачиваться. Кровь не оттекала от распухшей "конечности" и гайка "мертво" сидела на импровизированном "болту".
Когда все известные методы, снятия гайки, были исчерпаны, "болт" продолжал синеть а у руководителей спасательной операции не было представления что будет дальше:-отмирание-ампутация-гангрена-смерть-захоронение в море по флотской традиции.
Дежурный по кораблю принял волевое и очень ответственное решение:-позвать врачей.

fishki.net

Шестигранная гайка и её собратья

В этой статье мы расскажем про незаменимый крепёж – гайку и её виды, попробуем разобраться: какая гайка - высокопрочная, а какая – самая длинная.

Для начала, определим, что же это такое. Итак, гайка - это крепёж из металла, с резьбовым отверстием по центру и специальной формой, предусмотренной конструкцией для передачи крутящего момента специальным инструментом - гаечным ключом. Исключения составляют: гайка-барашек, которую можно закрутить пальцами и также быстро открутить, что удобно для закрепления временных конструкций, и гайка шлицевая, для крепежа которой понадобится вилочная отвёртка, так как при «утапливании» её в детали, исчезает всякая возможность подобраться к боковым граням.

Виды гаек

Самая распространённая гайка - гост 5915-70, она же шестигранная. Стоит знать, что гайка din 934 - тот же самый предмет. Дело только в том, что din – международный стандарт, а ГОСТ – не совсем совершенная российская система. Гайка бывает удлинённой, высокой, низкой, колпачковой (декоративной). Закручивается гаечным ключом. Все работы в промышленности, производстве, строительстве ведутся с использованием этого маленького, но незаменимого крепежа. Что касается самой прочной гайки – это чёрная калёная din 934 с классом прочности 12.

Бывает, что требуется гайка дин 933, однако, как ни странно, это означает, что требуется болт din 933. А вот правильная гайка к нему - din 934.

Гайка din 929 тоже относится к семейству шестигранных, а называется приварной из-за того, что имеет в зависимости от размера приварные выступы или приварное кольцо.

Гайка din 985 также шестигранная, при этом самоконтрящаяся, имеющая стопорное кольцо из нейлона или пластмассы. Что же это за гайка самоконтрящаяся? Название действительно любопытное. По-другому её можно назвать самоблокирующейся. Изготовлена она из электрооцинкованной углеродистой стали. Класс прочности равен 5 или 8. Используют её в критических ситуациях, когда необходимобыстро без гроверов или стопорных шайб произвести монтаж. Такой крепёж, благодаря стопорному кольцу предотвращает возможное раскручивание, вызванное вибрацией. Если вы слышали название «гайка снейлоновой вставкой», то это про неё. Если упоминается гайка с кольцом, то речь идёт о той же контрящейся гайке, а кольцо имеется в виду то же самое – стопорное. Кроме промышленных целей и машиностроения, этот крепёж незаменим в сантехнике. Антикоррозийную защиту обеспечивает цинк.

Гайка стопорная или как называют в народе: "глухая" – полукруглый колпачок с одной стороны, а с другой - метрическая резьба. Отсюда ещё одно её название: гайка колпачковая. Используется она при соединении и монтаже деталей и различных конструкций с помощью винтов, болтов и шпилек. Класс прочности 6. Зачастую она играет роль аккуратной декоративной заглушки - отсюда ещё одно её название: декоративная. Колпачок гайки служит не только для красоты, но способен защитить соединение от повреждений механического характера и коррозии.

Гайка сфланцем используется при создании разъёмных креплений. По сравнению с простой гайкой она, называемая по стандарту крепежа гайка din 6923, большей площадью прилегает к материалу, тем самым плотнее удерживая его. Это удобно при монтаже листового металла: такая гайка, соединяясь с другим крепежом, не деформирует закрепляемый материал. Также она может называться: «гайка с прессшайбой». Говоря техническим языком, это сложная совмещённая конструкция, состоящая из гайки и фланца. Если гайка высокая, то по системе стандарта крепежа она будет называться гайка din 6331. Изготавливают такие гайки из углеродистой стали и стали нержавеющей типа А2 и А4. Класс прочности равняется 8, 10 или 12.

Гайка din6334 – самая длинная из всех гаек. Это неудивительно, ведь она – соединительная. Три размера диаметра резьбы - её длина. Используется для соединения и удлинения шпилек и штифтов подходящего размера резьбы. Для производства таких гаек используется углеродистая или нержавеющая сталь тип А2 и А4 латунь. Класс прочности 8 и 10. Часто гайки из углеродистой стали продаются оцинкованными.

Гайка din 439 - шестигранная низкая, может быть с фаской, двусторонней фаской, с крупной или мелкой резьбой, резьба может быть правой или левой.

Корончатая гайка (DIN935) применяется при сборке вагонов поездов, авто- и мототехники, а также прочих механизмов, где нужна повышенная надёжность разъёмных соединений особенно при динамических нагрузках. Используются они вместе с разводными шплинтами. Производятся из углеродистой конструкционной стали, могут быть с цинковым покрытием или без покрытия; из нержавеющей стали типа А2, из цветных металлов или их сплавов.

«Резьбовая заклёпка» - такое название получила гайка накидная. Она удобна при создании неразъёмного соединения в труднодоступных местах.

Гайка низкая с добавленными витками резьбы становится гайкой высокой, однако, на практике видимого увеличении надёжности это не добавляет.

Шайбу! Шайбу!

В правильных конструкциях, при использовании болта и гайки не забывают про шайбу, которую размещают под головкой болта и под гайкой, что значительно снижает напряжение в местах взаимодействия с конструкцией, а также гайка с шайбой защищает от смятия. Кроме того, благодаря шайбе равномерно распределяется усилие сжатия поверхности вокруг закреплённого болта.

Покупая крепежи оптом, часто интересует вес изделий. Если рассчитать конкретно, взяв, например, изделие «гайка din 934», вес будет зависеть от размера крепежей. Так гайка М3 будет весить 300 гр – 1000 шт, а М4 - 700 гр. за 1000 шт., ну, а М6 2100 гр. за 1000 шт.

Статьи о продукции 12.06.2019 16:57:15

krepcom.ru

Гайка соединительная и не только – виды, способы использования + видео

Гайка соединительная является не самым привычным представителем этого крепежного изделия, нам куда ближе видеть миниатюрные шестигранные кругляши. Но раз уж наши познания не столь широки, надо разобраться, что же такое гайка, и какая она бывает!

Откуда нам знакома гайка?

Закручивание гаек многим знакомо еще с детства, у большинства детей, особенно мальчиков, наверняка был металлический конструктор, где осваивать слесарные навыки приходилось в столь юном возрасте. Но использование гаек сегодня намного шире, а разнообразие значительно больше. Данное изделие имеет внутреннюю резьбу, которой соединяется с каким-нибудь элементом с внешней резьбой, например, с болтом, винтом или шпилькой. А вот с внешней стороны гайка может выглядеть по-разному: как привычный для нас шестигранник (классический пример) или как колпачок, петелька.

Именно внешний вид гайки и область применения определяют классификацию этих крепежей. Также существует маркировка по материалу, из которого они сделаны, по чистоте обработки, по прочности, по высоте, по диаметру и т.д. Попробуем разобраться во всех этих тонкостях и посмотрим, где применяются те или иные виды гаек, в чем особенности их службы.

Закручивание гаек начинают с изучения свойств

Начнем с материала, из которого изготавливается данное изделие. Чаще всего, на прилавках вы обнаружите гайки из стали, легированной или нет. Но существуют варианты из алюминия, латуни, бронзы, меди, платины и даже пластика. Медные крепежи являются атрибутами электрической отрасли. Платиновые же участвуют в жизни медицины, в частности, травматологии, это очень частый гость в протезах, потому что данный металл химически нейтральный и не вызывает отторжения человеческими тканями, что позволяет ему довольно продолжительное время служить без замены, иногда до 10 лет.

По чистоте обработки изделия делятся на чистые, получистые и черные. Первые выглядят самыми аккуратными, так как со всех сторон обработаны шлифовальным кругом, вторые имеют гладкую поверхность только с той стороны, которой они ложатся к детали, а вот последние вовсе не обрабатываются, процесс их изготовления заключается лишь в штамповке и нарезании резьбы. Также интересно рассмотреть гайки по высоте. Высокими считаются те изделия, параметр которых равен 0.8 d (0.8 диаметра), они применяются в соединениях под большими нагрузками на растяжение. Для особо критических температурных условий высота может равняться 1.2 d, это уже усиленные гайки. Низкие крепежи выдерживают значительно меньшие нагрузки.

Маркировка гаек – что значат цифры?

Основная маркировка обозначает класс прочности, определяется он напряжением (давлением), которое способна выдержать резьба. Подразумевается, что крепежный болт подбирается согласно этому классу, и при правильном подборе должно получаться так, что превышение допустимой нагрузки вызовет сначала разрушение стержня болта, а не порчу резьбы гайки. Есть несколько определяющих документов, по которым производится маркировка гаек по классу прочности. Это ГОСТ, ISO и SAE. Первые два – это стандарты, по которым производят эти изделия, а последняя аббревиатура обозначает сообщество автомобильных инженеров, в этом документе используют несколько иные единицы измерения нагрузок и могут несколько отличаться формулировки класса.

По мировым и отечественным стандартам различают гайки по классам согласно их диаметру (d), высоте и величине резьбы. Цифра класса прочности умножается на 100 и показывает максимальное напряжение, которое способна выдержать резьба в МПа. Если высота изделия равна 0.8 d или более, а резьба крупная, то существуют 4, 5, 6, 8, 9, 10, 12 классы. Если высота составляет 0.8 d или более, а резьба мелкая, то классов будет меньше, и обозначатся они цифрами 5, 6, 8, 10, 12. Когда высота гайки 0.5-0.8 d, то классы будут 04 или 05. Цифра класса для гаек с высотой более 0.8 d должна совпасть с первой цифрой класса прочности болта, гайки же с классом 04 и 05 сигнализируют о том, что они менее прочные, что требует соответствующего болта, вторая цифра опять же показывает предельную нагрузку в МПа.

Соединительная гайка и другие специфические изделия

Теперь рассмотрим различные виды крепежей и особенности их использования. Начнем с классики – шестигранки. Это самое часто встречающееся изделие в неподвижных болтовых соединениях. Они могут быть простыми, без особых приспособлений, а могут быть прорезные (на гранях имеются прорези), чтобы выдерживать высокий уровень вибраций, тогда кроме резьбы на болте их удерживает проволока или шплинт. Можно встретить гайки шестигранной формы с бонкой для завальцовки на болт. Также имеются декоративные варианты со сферической головкой, а можно найти и просто глухие шестигранные головки.

Все эти изделия можно открутить гаечным ключом соответствующего размера. Из традиционных крепежных гаек только отжимные (с барашком) не могут откручиваться ключом, потому что у них имеются ушки, которые можно открутить плоскогубцами.

От классического варианта перейдем к более узкой специализации. Например, соединительная гайка имеет непривычный продолговатый вид, хоть она и шестигранной формы. А все потому, что она рассчитана не на один болт, а на два – по одному с каждой стороны. То есть она фиксирует в себе два крепления сразу с разных сторон. Круглые варианты с прорезями и без могут применяться в соединениях, предназначенных для большой нагрузки. Причем их преимущество в том, что они имеют меньшие габариты по сравнению с шестигранными, но такие же надежные, что позволяет снизить вес крепежа без ущерба качеству.

Самоконтрящиеся гайки избавлены от самораскручивания, иногда это крайне важно, особенно в конструкциях с вибрационными нагрузками. До изобретения таких крепежей приходилось пользоваться специальными механизмами, которые утяжеляли конструкцию и усложняли сборку. С первого взгляда это обычная гайка, часто шестигранная, но внутри нее имеются участки резьбы, которые при затягивании деформируются так, что препятствуют раскручиванию. Имеются также самоконтрящиеся герметичные гайки, у них в резьбе есть фторопластовые или нейлоновые вкладыши.

Как раскрутить гайку недеструктивными методами?

Остается поговорить про непосредственное использование элементов. Закручивать их несложно, для этого существуют соответствующие ключи, сегодня популярно такое приспособление как бытовой гайковерт. А вот задача, как раскрутить гайку, зачастую становится бедствием. Чаще всего, этот вопрос нас мучает тогда, когда соединение довольно старое и даже успело заржаветь. Мастера советуют смазывать соединение перед закручиванием, чтобы гайка не «прикипела» через некоторое время практически намертво.

Но если это не было предусмотрено, то постараемся предложить несколько вариантов выхода из затруднительной ситуации. Если вам важно только разъединить части детали, то смело срезайте болт, это путь меньшего сопротивления. Если же целостность крепежа важна, то постараемся ее сохранить. Не используйте для работы рожковый ключ, накидной проведет работу более деликатно. Теперь попробуем несколько способов, с помощью которых можно безболезненно открутить намертво застрявшую гайку.

Для начала постараемся сбить или немного разрушить ржавчину. Просто по периметру простучите крепеж, но без фанатизма, чтобы не погнуть или не оставить зазубрин на самом металле. После этого попробуйте, не поддастся ли гайка. Если нет, пробуем следующий подход. Возьмите зажигалку или строительный фен и нагрейте соединение, только убедитесь, что вокруг ничего не загорится или не оплавится. Ржавчина также должна потрескаться, а металл – чуть расшириться, что может ослабить «прикипевшее». Не дожидаясь остывания, крутаните гайку, если не поддалась, идем дальше.

Берем керосин или какую-нибудь смазочную жидкость, некоторые берут магазинную кока-колу из-за агрессивной кислотной среды, все эти средства должны либо размягчить, либо разъесть ржавчину. Поэтому наливаем их на крепеж и простукиваем, чтобы жидкость проникла глубже. Если есть возможность, окуните деталь в емкость с выбранным средством. Не поддавшуюся гайку остается все же деформировать, нанесите на ее грани зазубрину, туда поставьте минусовую отвертку (можно зубило) и постукивайте молотком. Если и тут не получилось, то придется все же срезать соединение.

remoskop.ru

Фото: гайки накидные

Нажмите на фотографии для увеличения.

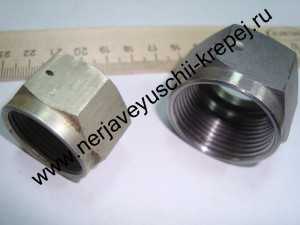

Гайки накидные

Гайка накидная ГОСТ 13957-74 латунь

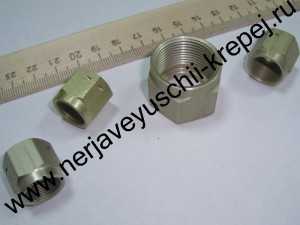

Алюминиевые накидные гайки

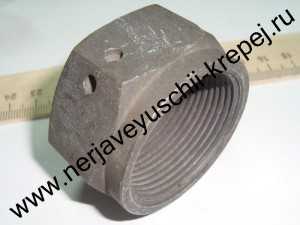

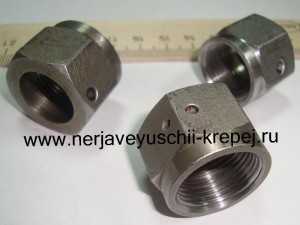

Стальные накидные гайки

Накидная гайка без покрытия

Заказ: накидные гайки, проходники, крышки, ниппеля...



  • Воспользуйтесь формой заказа
  • Звоните по телефону +7 (8634) 690-791
  • Отправьте заявку на [email protected]

www.nerjaveyuschii-krepej.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
