Заклепка-гайка. Конструкция, монтаж, назначение | Машкрепеж
Резьбовые заклепки-гайки
Соединение двух тонкостенных металлических листов с получением резьбы в точке соединения ранее выполнялось с помощью заклепок под молоток, резьбового крепежа и приварной гайки. Это вызывало определенные претензии конструкторов, как с позиции прочности, надежности, так и эстетичности конечного вида изделия. Подтеки металла, необходимость в повторной окраске, вероятность попадания брызг металла на резьбу, высокие трудозатраты с привлечением сварочного оборудования. К тому же, процесс приваривания гайки занимает длительное время. Но с появлением прогрессивного крепежа – резьбовая гайка-заклепка – соединять листы металла с получением резьбы в точке крепления стало намного проще.
Конструкция
Гайка-заклепка конструктивно состоит из трех частей. Лицевая (верхняя) часть – головка в форме бортика. Головка может иметь разные формы – плоскую, полупотайную, потайную, уменьшенную. Средняя часть тоньше, деформируемая. Нижняя (обратная) часть заклепки-гайки имеет внутреннюю резьбу. Изделия бывают “глухие” – с закрытым нижним концом и “сквозные” – внутри со сквозным отверстием.
Для защиты от проворота гайки могут иметь под буртиком насечку или выполнены с телом в форме полного или неполного шестигранника.
Назначение
Заклепки-гайки, часто еще называемые “бонка”, применяются для скрепления тонколистовых материалов с получением в точке скрепления внутренней резьбы. Часто метизы используются только для получения резьбы на тонких листах. Основанием для заклепочной гайки могут быть металлические листы с покрытием или без него, пластмассовые листы, оргалит и подобные материалы.
Использование такого крепежа значительно расширяет возможности машино- и автомобилестроителей, мебельщиков, приборостроителей. Заклепка-гайка является эффективной заменой приварной гайке, значительно упрощает процесс скрепления или получения резьбы в тонких листах.Материалы изготовления
Наиболее распространенными материалами для изготовления метизов являются алюминий, углеродистая сталь,. Для повышения коррозионной устойчивости и эстетичности места скрепления заклепочные гайки оцинковывают, хромируют, никелируют или наносят другой тип покрытия. Для работы в агрессивных средах крепеж изготавливают из нержавеющих сталей, соединений в электротехнике – из меди. Как и резьбовой крепеж, заклепки-гайки могут изготавливаться высокопрочными, под болты, винты классов прочности 8.8, 10.9, 12.9.Монтаж
Заклепочная гайка, как и вытяжная заклепка, устанавливаются методом одностороннего монтажа, то есть для ее крепления нужен доступ к основанию только с одной стороны. Это очень удобно.Монтаж выполняется в следующей последовательности:
- в месте установки крепежа просверливается отверстие
- для заклепок с потайной головкой отверстие зенкуется
- заклепка-гайка навинчивается на резьбовой наконечник инструмента и заводится в отверстие
- инструмент приводится в действие, деформируемая часть метиза сплющивается и прижимает листы к головке
- заклепочник вывинчивается – крепление готово
Применение заклепок-гаек очень выгодно при массовом промышленном производстве. Не нужно применять сварку, покраску. Достаточно доступа только с одной стороны конструкции или детали. Разнообразие конструкций позволяет подобрать крепеж эффективно работающий, прочный, надежный и, в то же время, доступный по цене. Использование гаек-заклепок значительно ускоряет производство работ, особенно при больших объемах.
Маркировка, ассортимент
Основными размерными характеристиками заклепочных гаек являются:
- диаметр резьбы
- длина стержня без головки
Модельный ряд заклепок-гаек от разных производителей выделяется большим разнообразием, поэтому чаще всего при маркировке продукции указывают:
- наименование изделия – “Заклепка-гайка”
- материал изготовления – “стальная / алюминиевая / нержавеющая”
- тип головки – “плоская / потайная / уменьшенная потайная”
- дополнительные характеристики стержня – “с насечкой / шестигранник / полушестигранник”
- диаметр резьбы х длина
Наиболее применяемыми являются заклепки-гайки с диаметром резьбы от М3 до М12, длиной – от 10 мм до 28 мм.
Диаметр отверстия под крепёж, диапазон толщин скрепляемых материалов следует уточнить в спецификации производителя.Товары каталога:
Please enable JavaScript to view the comments powered by Disqus. comments powered by
Клепальные гайки резьбовые заклёпки в Харькове
2255 грн.
Заклепки резьбовые стальные YATO разных размеров М3-М10 150 шт YATO (YT-36481)
Доставка из г. Житомир
99% из 246Клепальная гайка потайная в Украине
3 094,60 грн./тыс. шт.
Клепальная гайка потайная М 5 цинк белый
Доставка из г. Буча
90% из 120Клепальные гайки заклепки резьбовые в Украине
31 890 грн.
Пистолет-заклепочник для клепальных гаек и резьбовых заклепок двуручный UPTOOL L1
Доставка из г. Киев
99% из 519Клепальная гайка плоский буртик в Львове
21,12 грн.
Гайка клепальная открытая с плоской головкой М4 0,5-2,5 мм D6
Доставка из г. Киев
99% из 519Клепальные гайки резьбовые заклёпки в Киеве
1 890 грн.
Пистолет-заклепочник для клепальных гаек и резьбовых заклепок двуручный UPTOOL L1
Доставка из г. Киев
99% из 519Клепальная гайка Стальная в Одессе
1
0,93 грн.
Гайка клепальная М4 0.5-2.0 мм открытая с уменьшенной плоской головкой Rivettop
Доставка из г. Киев
99% из 519Гайка заклепки Пистолет Инструмент для заклепки гайки Инструмент для заклепки 617 619 Заклепка Вставка Ручная заклепка Гайка Заклепка Инструмент для заклепки гаек | |
Пистолет для заклепок и гаек Wrok Instructions
Пистолет для заклепок и гаек Wrok Instructions 1. установите заклепочную гайку в заклепочный пистолет 2. вставить заклепочный пистолет в отверстие 3. закрыть ручку, чтобы приклепать гайку 4. выпадать, когда закончите заклепку
Пожалуйста, выберите вариант, подходящий для вас
①BT617 Пистолет для заклепок M3-M10 (заклепочные гайки в комплект не входят) ②BT619 Пистолет для заклепок M3-M12 (без заклепочных гаек) ③ Набор заклепочных гаек 130 штук (пистолет для заклепок не входит) ④ Набор заклепочных гаек, 300 штук (в комплект не входит пистолет для заклепочных гаек)

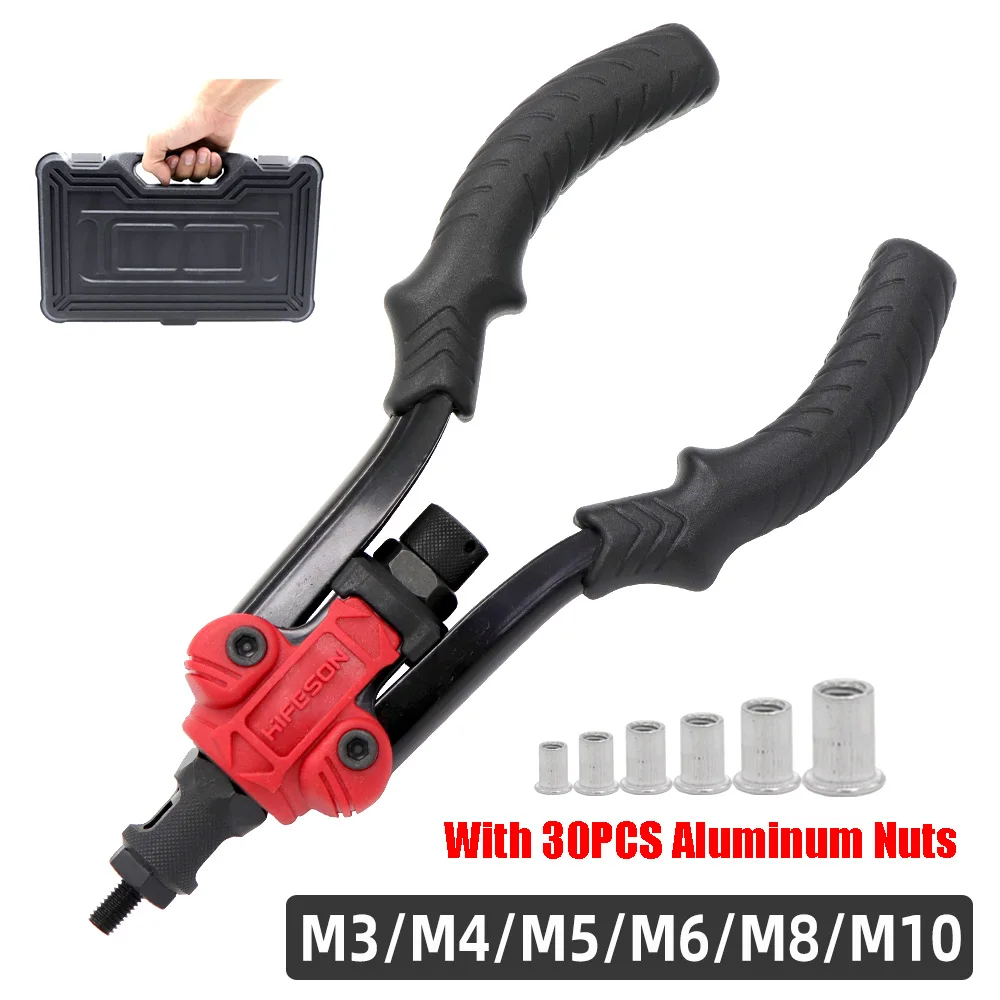

①Модель BT617 M3-M10
1.подходит для заклепочной гайки M3-M10 2. нескользящая ручка 3. экономия труда 4. тяга откидной гайки

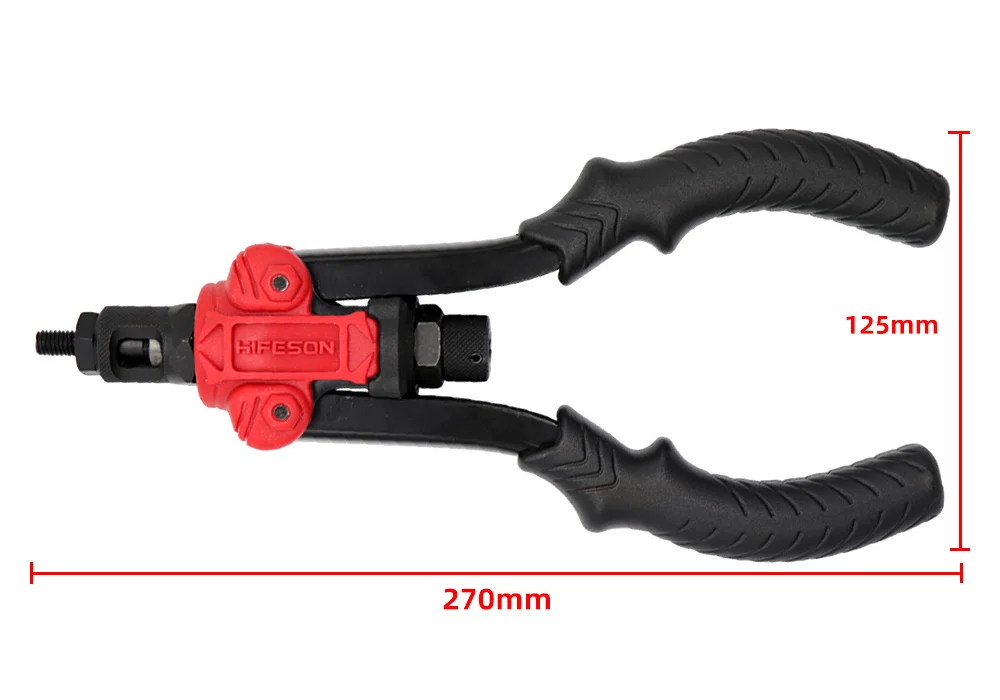

BT617
1. снизить интенсивность работы 2,270 мм * 125 мм
BT617
1. уменьшить рабочую интенсивность 2,270 мм * 125 мм

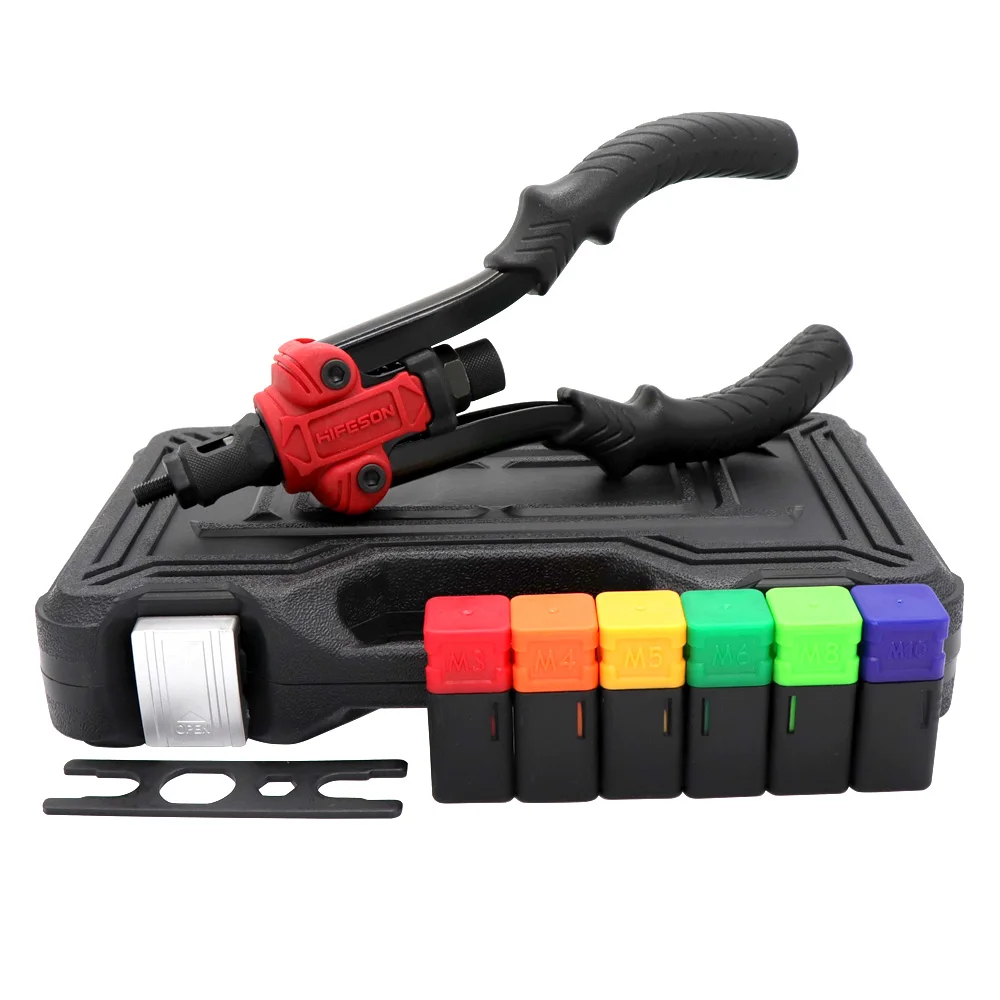

BT617 Комплект инструментов
Комплект инструментов переносной и удобный
②Модель BT619 M3-M12
1. подходит для заклепочной гайки M3-M12 2. нескользящая ручка 3. экономия труда 4. тяга откидной гайки

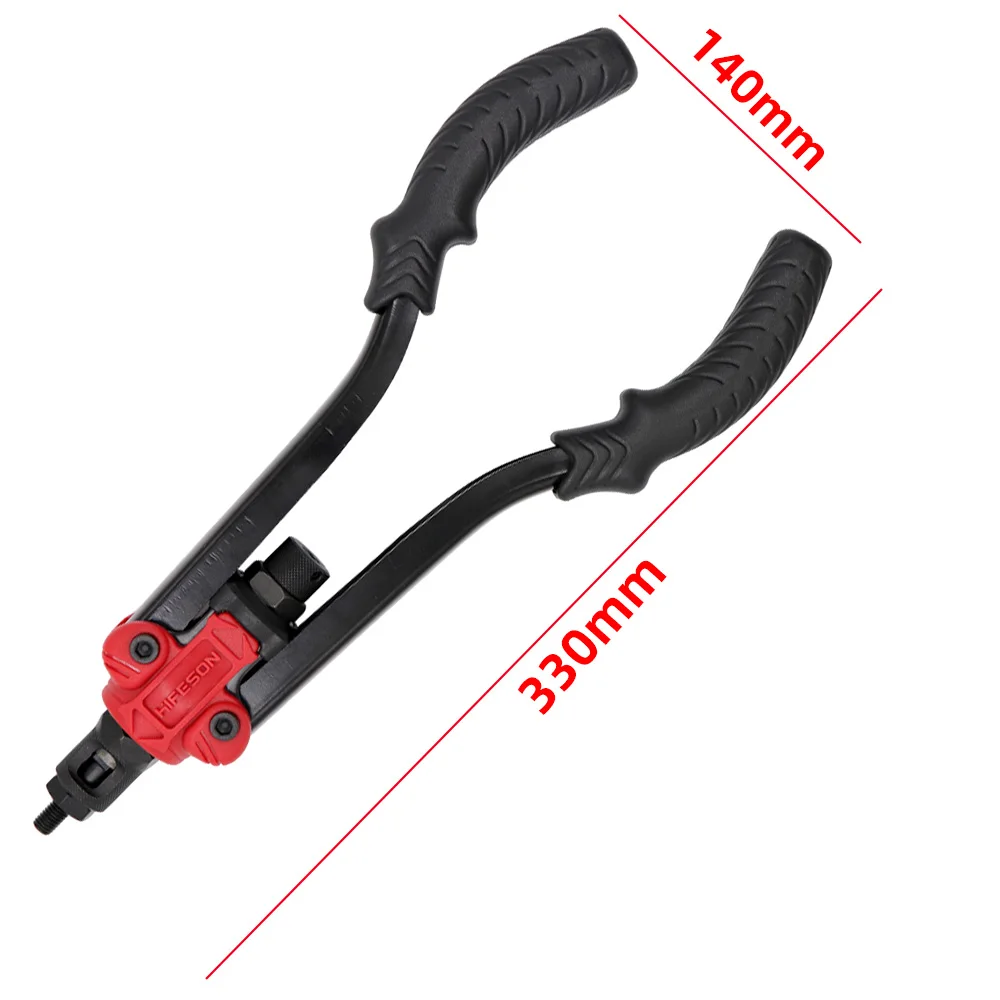

BT619 Запатентованная инновация
1.снизить интенсивность работы 2. легко заменить голову 3.320 мм * 140 мм
BT619 Toolbox Package
Toolbox Package переносной и удобный Примечание: заклепочные гайки в комплект не входят

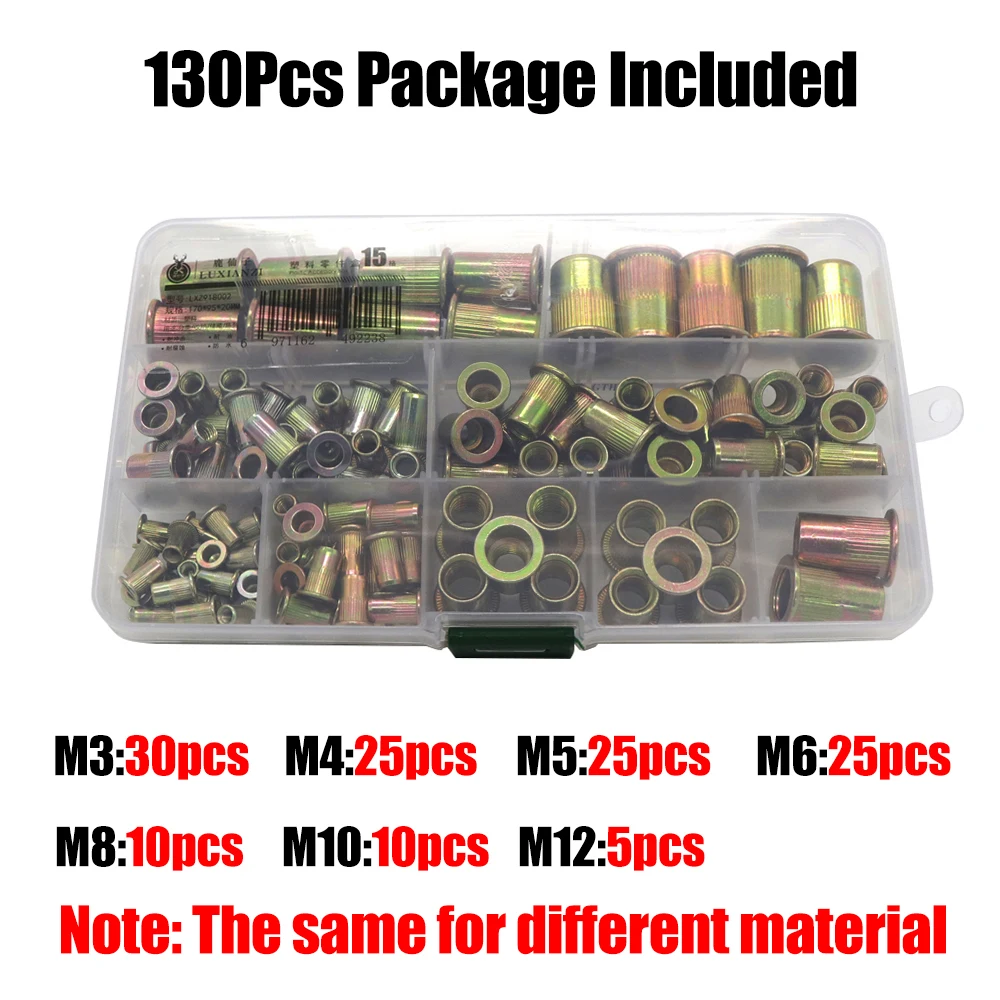

③Опция: набор заклепочных гаек из 130 штук
