Справочник по заклепкам

Заклёпка – один из простейших видов крепежа для создания неразъёмных соединений. В общем случае – это стержневая или трубчатая деталь, имеющая на одном конце опорную “закладную” головку определённой формы. Устанавливается в соединении, как следует из названия, методом клёпки (а также усадки, вальцовки, протяжки, взрыва).

По форме заклёпки можно условно разделить на несколько основных типов:

  • Заклёпки с замыкающей головкой (бывают полнотелые, пустотелые  и полупустотелые)
  • Заклёпки с протяжкой (называют также – отрывные или вытяжные)
  • Заклёпки резьбовые (также называют – гайки клепальные)

Заклёпки с замыкающей головкой

Исторически первыми были изобретены заклёпки с замыкающей головкой – поэтому они получили наибольшее распространение. Такие заклёпки имеют с одной стороны закладную головку. Вторая головка, называемая замыкающей, формируется с помощью вальцовочного или клепального инструмента: клепальный молоток, клещи.

По форме головки заклёпки с замыкающей головкой делятся на:

  • Заклёпки с полукруглой головкой
  • Заклёпки с потайной головкой
  • Заклёпки с полупотайной головкой
  • Заклёпки с плоской головкой (с бочкой)

Также конструктивно они отличаются наличием отверстия внутри заклёпки:

  • Полнотелые заклёпки – отверстие отсутствует
  • Пустотелые заклёпки – трубчатые – имеют сквозное отверстие
  • Полупустотелые заклёпки – под развальцовку – имеют глухое отверстие

Материалы для заклёпок

Заклёпки с замыкающей головкой могут быть изготовлены из разнообразных металлов и сплавов, которые хорошо поддаются пластической деформации.

Наибольшее распространение получили следующие материалы:

  • Стали – в основном, используются пластичные высококипящие стали 03кп, 05кп, 08кп, 10кп, 15кп, 20кп
  • Нержавеющие стали – аустенитные стали 12Х18Н9, 08Х18Н10, 03Х18Н11, 12Х18Н10Т
  • Алюминиевые сплавы – наиболее применимы сплавы АД, АД1,  алюминиево-магниевые сплавы АМг2, АМг5, АМг5П, АМг6, сплавы АМц, В94, В65, также используют дюралюминиевые сплавы Д1, Д16, Д16Т, Д18, Д18П, Д19П
  • Латунные сплавы – в основном, сплав Л63
  • Медь – марки МТ, М3

Маркировка заклёпок по материалам

Заклёпки могут быть маркированы на головке – для последующей идентификации. Маркировка может быть выпуклой или вогнутой (клеймение).

Далее приведена таблица с принятой маркировкой основных материалов в виде точек или штрихов.

Алюминиевые сплавы

Сталь

Медь и латунь

В65

Д18П

Д19П

АМг5

АМц

АД1

20ГА

10, 20, 12Х18Н10Т

М3, Л63

без метки

без метки

без метки



Определение длины заклёпки

Правильная установка заклёпки предусматривает создание полной формы замыкающей головки и отсутствие при этом каких-либо избыточных зазоров и наплывов. Для правильной установки заклёпки необходимо определить длину тела заклёпки, зависящую от толщины склёпываемых материалов и типа заклёпки.

“Справочник конструктора-машиностроителя” под редакцией Анурьева В.И. предлагает пользоваться одной универсальной формулой для всех форм головок заклёпок. Здравый смысл подсказывает, что такой подход ошибочный – поэтому воспользуемся формулами из другого источника: «Основы конструирования» под редакцией Орлова П.И., 1988 года.

Конструкция заклёпки

Припуск “Н” для заклёпок без зазора

Припуск “Н” для заклёпок с зазором

H=1,2d

H≈1,2d+0,1S

H=0,54d

H≈0,5d+0,1S

H=0,6d

H≈0,5d+0,1S

H=0,8d

H≈0,7d+0,1S

H=d

H≈0,9d+0,1S

H=1,2d

H≈1,1d+0,1S



Вычислив по формуле необходимый размер припуска, можно определить длину заклёпки L, прибавив к толщине склёпываемых материалов S значение припуска H. Затем необходимо выбрать ближайшее значение длины заклёпки из стандартного ряда длин. Для заклёпок утверждён стандартный ряд длин, согласно которого они и производятся (в мм):

  • 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180

Пример расчёта длины заклёпки

Например, нам необходимо склепать несколько листов общей толщиной 32 мм; склёпывать будем без зазора заклёпками с полукруглой головкой Ø6 мм (1-я конструкция в таблице).

d = 6 мм

S = 32 мм

H = 1,2d = 1,2 x 6 = 7,2 мм

Таким образом, необходимо использовать заклёпку с длиной стержня

L = S + H = 32 + 7,2 = 39,2 мм

Выбираем ближайшую длину из стандартного ряда – это 40 мм.

В итоге, мы выяснили, что для склёпывания пакета листов толщиною 32 мм нам понадобится заклёпка размера Ø6х40 мм.

Заклёпки с протяжкой

Заклёпки с протяжкой изготавливают пустотелыми, с головкой на одном конце, внутрь заклёпки вставляется подвижный расширительный стержень, который при установке протягивается через заклепку, расширяет её, формирует вторую замыкающую головку и стягивает скрепляемые листы материала. После затяжки стержни обламываются или протягиваются полностью через заклепки.

Такие заклёпки часто называют отрывными или вытяжными – по технологии установки. Заклёпки с протяжкой в последнее время становятся всё более и более популярными. Это происходит по нескольким причинам:

  • технологическая простота установки заклёпок;
  • достаточно иметь доступ к монтажу только с одной стороны конструкции;
  • не требуется поддержка заклёпки с обратной стороны;
  • дешевизна и компактность инструмента для установки заклёпок;
  • высокая производительность при установке заклёпок
  • разнообразие видов заклёпок

Так как отрывные заклёпки пустотелые, то после установки внутри заклёпки остаётся отверстие, в которое можно проложить провода, установить другой крепёж – например, винты.

Диаметр нормальной головки таких заклёпок приблизительно равен двум диаметрам заклёпки D ≈ 2d. Наряду с нормальной головкой заклёпки могут иметь увеличенную головку с диаметром равным трём диаметрам заклёпки D ≈ 3d.

Выпускается также специальный тип водо- и газонепроницаемых  заклёпок с протяжкой  – глухие или герметичные заклёпки, после установки которых соединение получается герметичным.

Установка заклёпок с протяжкой осуществляется с помощью специального инструмента – пистолета для заклёпок – заклёпочника. Производятся заклёпочники механические ручные и высокопроизводительные пневматические и аккумуляторные электрические.

Принципиальная схема установки заклёпки с протяжкой показана на видео:

Материалы для заклёпок с протяжкой

Исходя из способа установки заклёпок с протяжкой, логичным представляется, что заклёпка в сборе состоит из двух материалов, и материал стержня должен быть прочнее, чем материал самой заклёпки – иначе как стержень разожмёт и спрессует заклёпку раньше, чем разрушится сам. В таких заклёпках используются или пара разных материалов или однотипные материалы, но с различной прочностью. Приведём наиболее распространённые пары материалов для заклёпок с протяжкой:

  • Алюминиевая заклёпка + стальной оцинкованный стержень (на самом деле заклёпка сделана не из алюминия, а из алюминиево-магниевого сплава АМг, который может иметь различное процентное содержание магния (Mg): 1%; 2,5%; 3,5%; 5% – соответственно сплавы АМг, АМг2, АМг3, АМг5 – чем больше содержание магния (Mg), тем прочнее заклёпка) – обозначают Al/St
  • Алюминиевая заклёпка окрашенная + стальной оцинкованный стержень (заклёпка сделана из алюминиево-магниевого сплава АМг, и снаружи окрашена порошковой краской в определённый цвет из цветовой раскладки RAL) – обозначают Al/St 0000, где 0000 – четырёхзначный номер цвета раскладки RAL
  • Алюминиевая заклёпка + алюминиевый стержень (заклёпка и стержень сделаны из алюминиево-магниевых сплавов АМг, но с различным процентным содержанием магния – стержень прочнее) – обозначают Al/Al
  • Алюминиевая заклёпка + нержавеющий стержень – обозначают Al/A2
  • Нержавеющая заклёпка + нержавеющий стержень (и заклёпка и стержень изготовлены из нержавеющей стали, но различных марок, и стержень прочнее) – обозначают A2/A2 или A4/A4
  • Медная заклёпка + стальной оцинкованный стержень – обозначают Cu/St
  • Медная заклёпка + бронзовый стержень – обозначают Cu/Br
  • Медная заклёпка + нержавеющий стержень – обозначают Cu/A2
  • Стальная оцинкованная заклёпка + стальной оцинкованный стержень (заклёпка и стержень из стали, но различных марок и стержень прочнее) – обозначают St/St

Определение длины заклёпки с протяжкой

Длину заклёпки с протяжкой можно определить с помощью следующей таблицы, в зависимости от толщины скрепляемых материалов (производитель настоятельно не рекомендует применять заклёпки для склёпывания материалов толщиною менее нижнего рекомендуемого предела и выше верхнего предела).

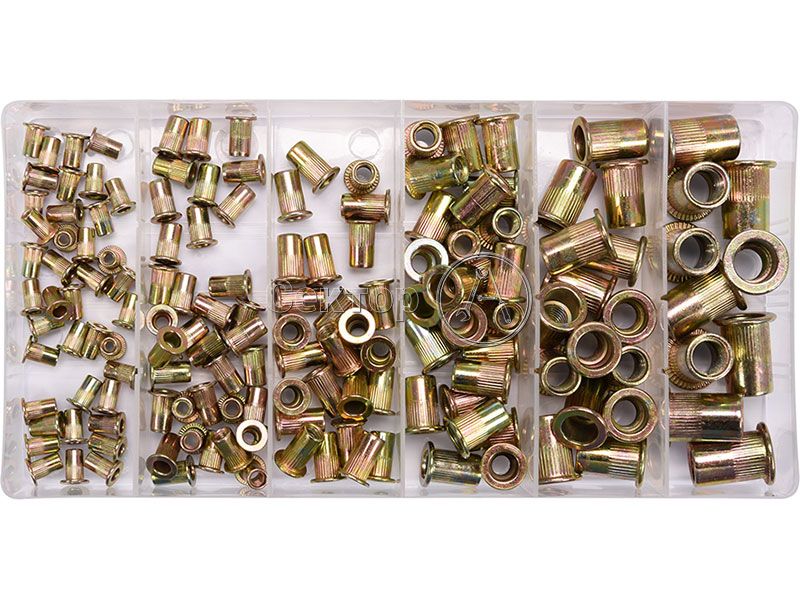

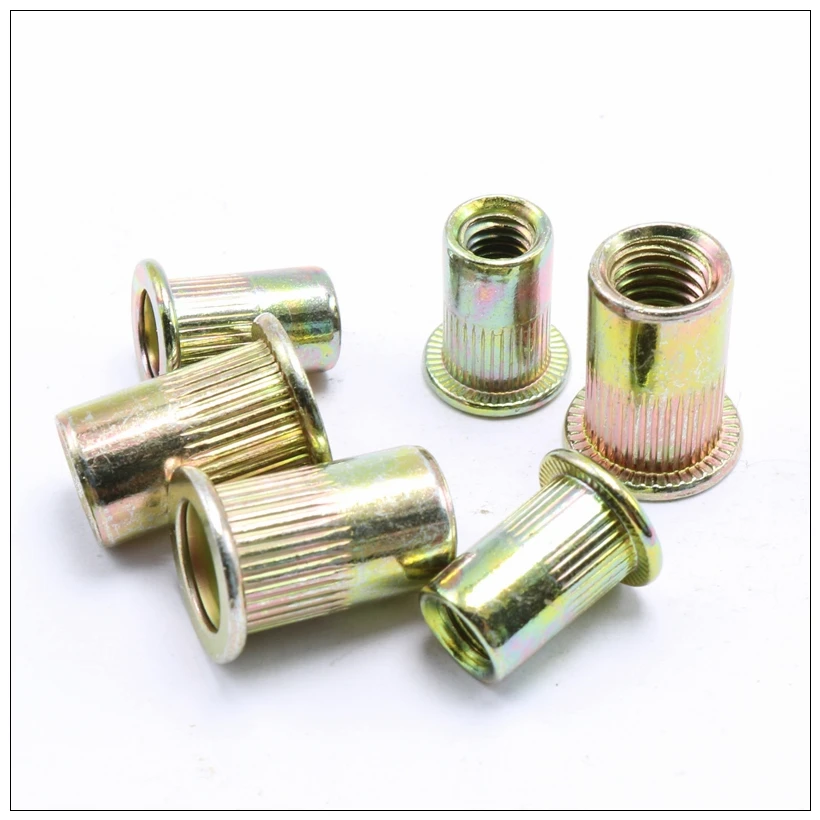

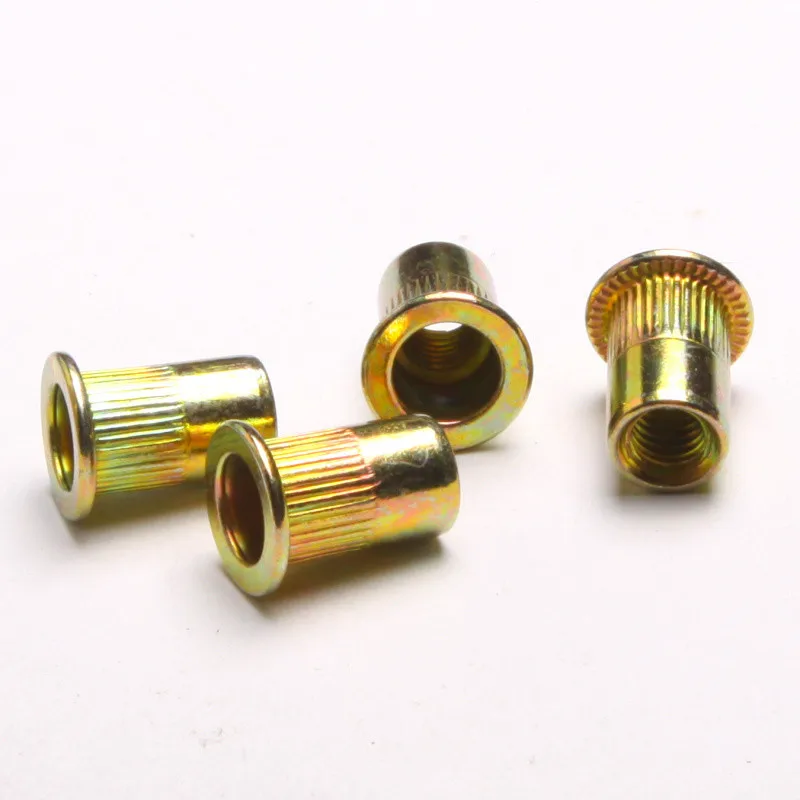

Заклёпки резьбовые

Резьбовые заклёпки, хотя и были изобретены почти одновременно с заклёпками с протяжкой, но широкое распространение получили только в последнее время.

Резьбовая заклёпка представляет собой гибрид пустотелой заклёпки и гайки, поэтому второе название таких заклёпок – гайки клепальные. Вообще-то единства в названии нет – называют также гайка-заклепка, заклепка с резьбой, заклёпочная гайка. Такой кавардак с названиями объясняется отсутствием стандарта ISO или DIN на данный вид крепежа. Конструктивная особенность клепальных гаек обуславливает их двойное назначение: с их помощью можно как склёпывать между собой листовые материалы, так и просто создавать точки резьбового крепления на тонкостенных элементах конструкции. Удобство установки заклёпок связано с отсутствием необходимости доступа с обратной стороны конструкции – так называемая “установка вслепую”. При установке не повреждается уже обработанная поверхность детали, например, с покрытием, окраской.

По форме бурта (головки) гайки клепальные делят на:

  • с плоским цилиндрическим буртом (нормальным и уменьшенным)
  • с потайным буртом (нормальным и уменьшенным)

По конструкции заклёпки резьбовые разделяют на открытые – со сквозным отверстием, и глухие – закрытые с одной стороны.

По форме наружной поверхности резьбовые заклёпки делят на:

  • гладкие
  • рифлёные
  • шестигранные
  • полушестигранные

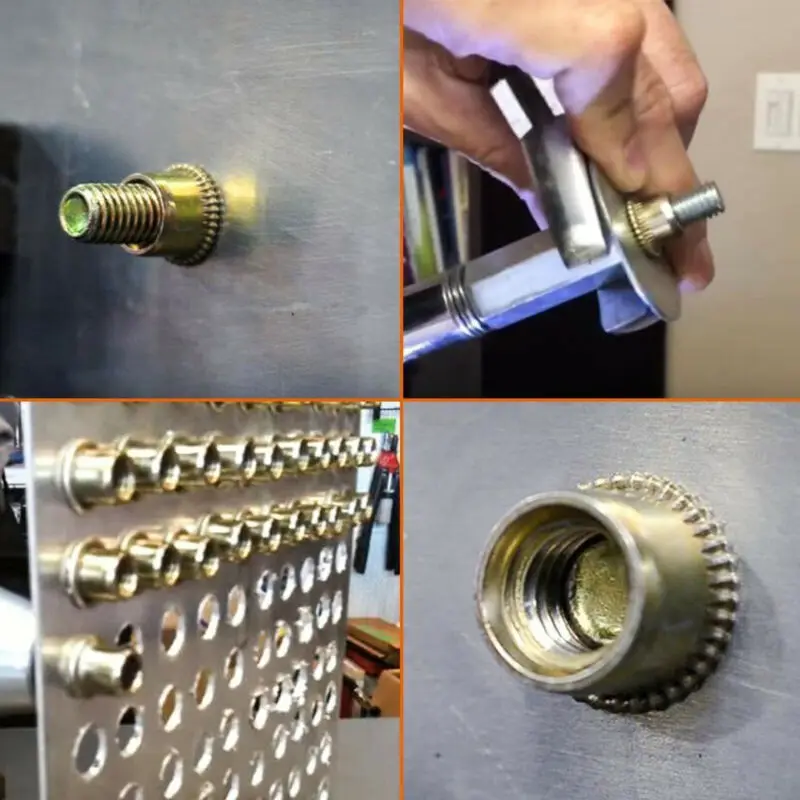

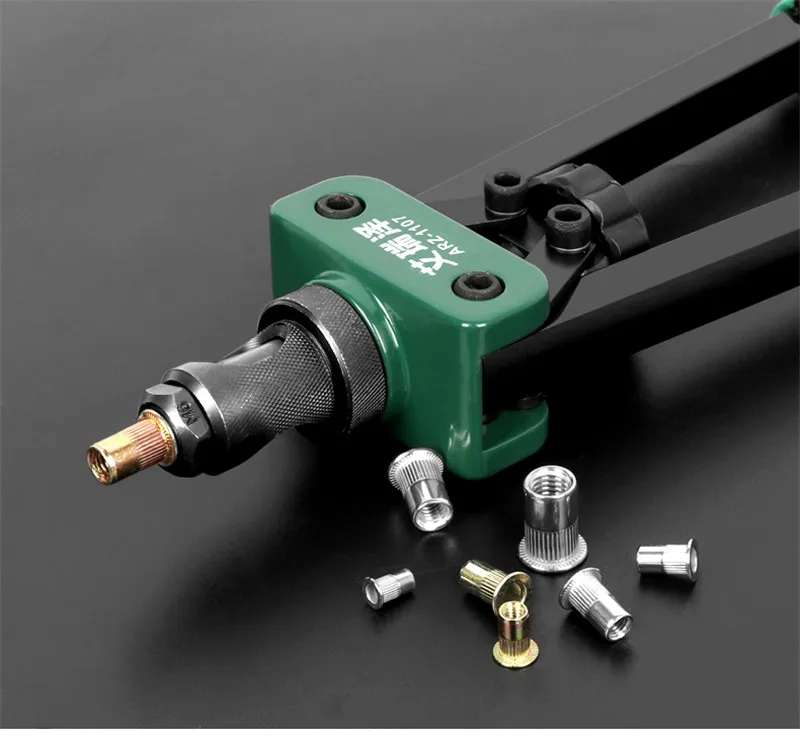

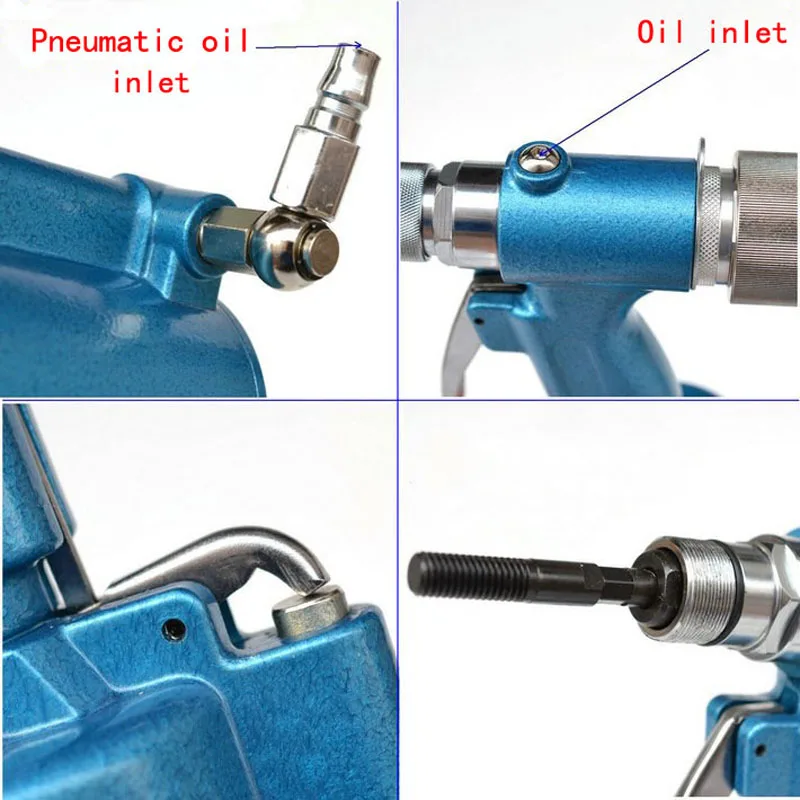

Установка, как и в случае с заклёпками отрывными (вытяжными) осуществляется с помощью специализированного инструмента – щипцов для клепальных гаек – заклёпочника. Производятся заклёпочники механические ручные и высокопроизводительные пневматические.

Материалы для резьбовых заклёпок

В настоящее время европейские производители изготавливают резьбовые заклёпки из следующих материалов:

  • Алюминиево-магниевые сплавы
  • Сталь оцинкованная
  • Нержавеющая сталь

Как выбрать длину заклёпки резьбовой

Подбор правильной длины заклёпки осуществляется в зависимости от вида резьбовой заклёпки и толщины листовой конструкции на которую устанавливается заклёпка. Длина заклёпки при одинаковой резьбе варьируется в зависимости от вида заклёпки. Многие виды резьбовых заклёпок бывают нормальной длины и удлинённые. Выбирать длину заклёпки необходимо руководствуясь

Таблицами с размерами и параметрами заклёпок

Заклёпка резьбовая гладкая с плоским бортиком нормальная и удлинённая

Материал: сталь оцинкованная, сталь нержавеющая, алюминий

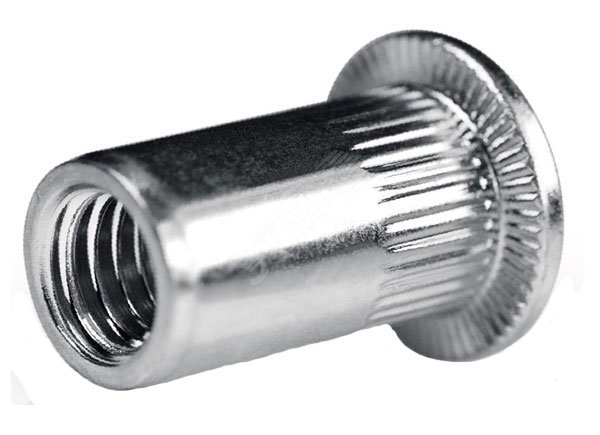

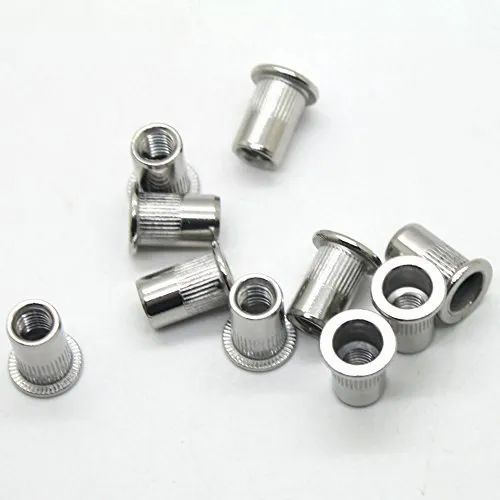

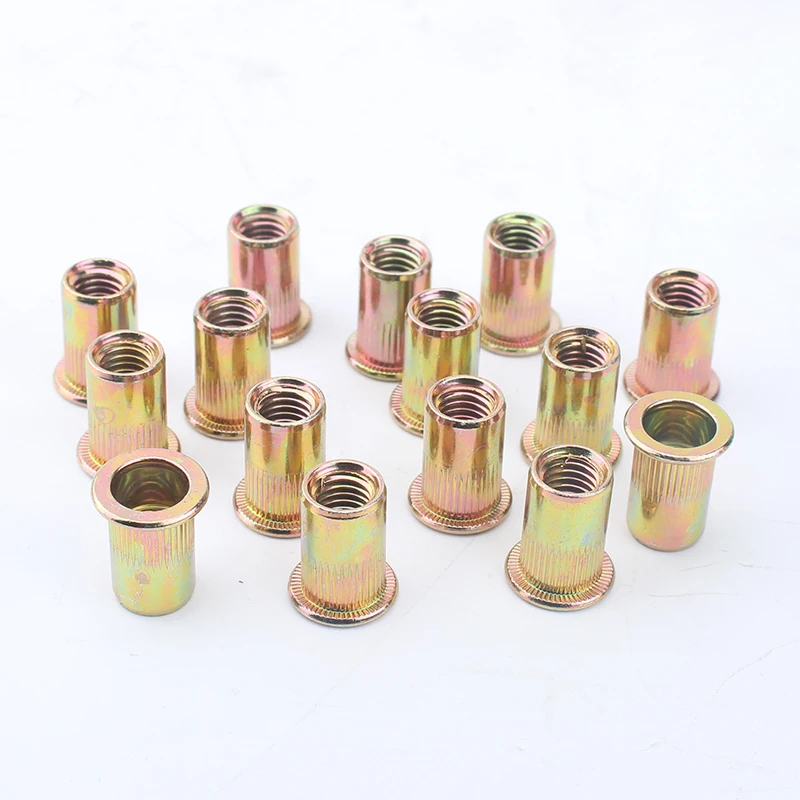

Заклёпка резьбовая рифлёная с плоским бортиком нормальная и удлинённая

Материал: сталь оцинкованная, сталь нержавеющая, алюминий



Заклёпка резьбовая гладкая с потайным бортиком нормальная и удлинённая

Материал: сталь оцинкованная, сталь нержавеющая, алюминий



Заклёпка резьбовая рифлёная с потайным бортиком нормальная и удлинённая

Материал: сталь оцинкованная, сталь нержавеющая, алюминий



Заклёпка резьбовая гладкая с потайным уменьшенным бортиком нормальная

Материал: сталь оцинкованная, сталь нержавеющая, алюминий



Заклёпка резьбовая рифлёная с потайным уменьшенным бортиком нормальная и удлинённая

Материал: сталь оцинкованная, сталь нержавеющая, алюминий



Заклёпка резьбовая шестигранная с плоским бортиком нормальная и удлинённая

Материал: сталь оцинкованная



Заклёпка резьбовая шестигранная с потайным бортиком нормальная и удлинённая

Материал: сталь оцинкованная



Заклёпка резьбовая полушестигранная с плоским бортиком нормальная

Материал: сталь оцинкованная



Заклёпка резьбовая полушестигранная с потайным бортиком нормальная

Материал: сталь оцинкованная



Заклёпка резьбовая глухая гладкая с плоским бортиком нормальная

Материал: сталь оцинкованная, алюминий



Заклёпка резьбовая глухая гладкая с потайным бортиком нормальная

Материал: сталь оцинкованная, алюминий



Заклёпка резьбовая глухая гладкая с потайным уменьшенным бортиком нормальная

Материал: сталь оцинкованная, алюминий



Заклепки і плетіння -“Зварювальні технології”

Заклепки і плетіння -“Зварювальні технології”

69 відгуків

  • Заклепувальні гайки247

  • Заклепувальні шпильки16

  • Набори заклепочных гайок14

  • Штифтові з’єднання29

  • Витяжні заклепки48

за порядкомза зростанням ціниза зниженням ціниза новизною

16243248

  • eyJwcm9kdWN0SWQiOjEzMDI1OTUwMTMsImNhdGVnb3J5SWQiOjQyMDUwNSwiY29tcGFueUlkIjoyNzUzNzQwLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzcxNjg5OS43MTU4NjY4LCJwYWdlSWQiOiJiMjUyZWUyNS1hMzMzLTQ0ZWMtYTc0NC1lODViZjBjMmE5ZjUiLCJwb3ciOiJ2MiJ9.2Ix40W69F578NikbfR5MLiBf6PgIe3fXEEJ3n2Tqorw” data-advtracking-product-id=”1302595013″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjEzMDMwNzU5NzEsImNhdGVnb3J5SWQiOjQyMDUwNSwiY29tcGFueUlkIjoyNzUzNzQwLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzcxNjg5OS43MjEyMjYyLCJwYWdlSWQiOiJiZDU3MjI0NS1hMDUwLTQwODEtOGZiOC0wNDY4NWM4NjNhMGUiLCJwb3ciOiJ2MiJ9.ciY-IulE0wuWrgki0bleUv4pNND97RLHBvBSK7zoPTk” data-advtracking-product-id=”1303075971″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjEzMDMxMDA1MDUsImNhdGVnb3J5SWQiOjQyMDUwNSwiY29tcGFueUlkIjoyNzUzNzQwLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzcxNjg5OS43MjU4MDA1LCJwYWdlSWQiOiJmNjMxOTgwMS0yNzU2LTQ5NGEtOTk1Yy05NGM1ZmQ0NDk5NzciLCJwb3ciOiJ2MiJ9.CSE7mYRcMC1mRvHAvaG2pjEF2vfnkX81FQSELHR4cVA” data-advtracking-product-id=”1303100505″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjEzMDMxMzMyNjksImNhdGVnb3J5SWQiOjQyMDUwNSwiY29tcGFueUlkIjoyNzUzNzQwLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzcxNjg5OS43MzAwODc1LCJwYWdlSWQiOiJmOTg3NTRjOS1lMTU3LTRlMjEtYWQ2Yi01YzFiMjQ4OWQ4M2EiLCJwb3ciOiJ2MiJ9.qWtLt06aaJ9Oph5jrEB7TcdZlFr-dw2EB2Uw5232rX8″ data-advtracking-product-id=”1303133269″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjEzMDMxNTIxMjcsImNhdGVnb3J5SWQiOjQyMDUwNSwiY29tcGFueUlkIjoyNzUzNzQwLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzcxNjg5OS43MzQxNDA2LCJwYWdlSWQiOiI2Y2EwZmE2OS1hMzkxLTQ4NzEtOWYwYy02YTZjMDhmZmYwMDYiLCJwb3ciOiJ2MiJ9.MohU3ZoUrQQo_khL7UAd7ZjYplDla9ESk7tG8bZtwAY” data-advtracking-product-id=”1303152127″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjEzMDMxNjk1ODAsImNhdGVnb3J5SWQiOjQyMDUwNSwiY29tcGFueUlkIjoyNzUzNzQwLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzcxNjg5OS43MzgyMzMzLCJwYWdlSWQiOiJmZGQwNDljYi1iNmM5LTQ4YTEtYWEyYy0xYjRmYTVhMjFiMGYiLCJwb3ciOiJ2MiJ9.3WO8PIoOsScmr1IuKvMO7lfb8FQaBMEh8KCQ8Uiql3U” data-advtracking-product-id=”1303169580″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjEzMDMxODE3MDQsImNhdGVnb3J5SWQiOjQyMDUwNSwiY29tcGFueUlkIjoyNzUzNzQwLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzcxNjg5OS43NDI4MjY1LCJwYWdlSWQiOiJkNTA5NDJlOS03NjUyLTRkZDEtODFkNy1iNjM5ZDE1Yzc5OGIiLCJwb3ciOiJ2MiJ9.KkNdB-ilH9Ci58P1HDr9xq11SHuA4FvGJZl3VvTOkj8″ data-advtracking-product-id=”1303181704″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjEzMDMxOTY4NjMsImNhdGVnb3J5SWQiOjQyMDUwNSwiY29tcGFueUlkIjoyNzUzNzQwLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzcxNjg5OS43NDg0OTcyLCJwYWdlSWQiOiJjZTJkZThhMy04ZWMxLTRmNDktOWU5MS0wZTRmYTdiYTRhN2EiLCJwb3ciOiJ2MiJ9.W7bn0pVCSIsCs2f40hOBePzptIbclsjkN7R96bdYbjY” data-advtracking-product-id=”1303196863″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjEzMDM4Mjg5ODUsImNhdGVnb3J5SWQiOjQyMDUwNSwiY29tcGFueUlkIjoyNzUzNzQwLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzcxNjg5OS43NTI2ODk4LCJwYWdlSWQiOiJjNzY2ZTNmMi05OWUyLTQ0NDEtOGRkNS01NzQ5NzM3OTZhNWQiLCJwb3ciOiJ2MiJ9.ZgEt2l4F43X7WeGwV3RS_oUN3aISgaywQLzFizo7VSg” data-advtracking-product-id=”1303828985″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjEzMDQ1MjYxMTYsImNhdGVnb3J5SWQiOjQyMDUwNSwiY29tcGFueUlkIjoyNzUzNzQwLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzcxNjg5OS43NTcwMTg4LCJwYWdlSWQiOiJjZGRkOGM3NC0xYjk2LTQ2Y2EtYjc1ZC1hOWJmZWQyNWU0NmMiLCJwb3ciOiJ2MiJ9.rw-00zeTrw0NpM4tgZjJfllsONpKEfXmCS-U6xfiPy8″ data-advtracking-product-id=”1304526116″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjEzMDQ2MzQ0MDIsImNhdGVnb3J5SWQiOjQyMDUwNSwiY29tcGFueUlkIjoyNzUzNzQwLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzcxNjg5OS43NjE1OTk4LCJwYWdlSWQiOiIyMTVlOTQ5Yi04MGFlLTRmNTEtOWY4OC00MDM2ODgxYjJkOWMiLCJwb3ciOiJ2MiJ9.vUTgkHSucnSa54j8BcpX1w53RUJaSN4BBWQW1-_ISTs” data-advtracking-product-id=”1304634402″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjEzMDQ2ODI3NDMsImNhdGVnb3J5SWQiOjQyMDUwNSwiY29tcGFueUlkIjoyNzUzNzQwLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzcxNjg5OS43NjY2Mjk1LCJwYWdlSWQiOiJkOTFmMTVlZi1lOTk0LTQ1OTMtOGFlOC0wOTIxZGYxZWM0ZGUiLCJwb3ciOiJ2MiJ9.Mct5Ah5h9lwrfGwcCxTxr8xvIIO5A36dVMrAjIlfNqk” data-advtracking-product-id=”1304682743″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

Заклепочные гайки и шпильки RIVKLE®

Заклепочные гайки и шпильки RIVKLE® | Böllhoff

RU

  • РУССКИЙ

Заклепывание

Надёжная резьба в тонкостенных деталях из металла, пластика, композитных материалов.

Содержание

  • Введение
  • Галерея продукции
  • Преимущества продукции
  • Подробное описание
  • Варианты продукции
  • Загрузки
  • Дополнительная информация

Для создания внутренней и наружной резьбы в деталях

RIVKLE® Заклёпочные гайки и шпильки гарантируют надёжное соединение тонкостенных деталей.

RIVKLE® Заклёпочные гайки и шпильки гарантируют надёжное соединение тонкостенных деталей.

Заклёпочные гайки и шпильки RIVKLE® являются самым универсальным вариантом создания внутренней и наружной резьбы в деталях, незначительная толщина которых не позволяет нарезать резьбу. Большое многообразие типоразмеров обеспечивает широкую применяемость данной технологии в различных отраслях.


Методика / принцип

Заклёпочные гайки и шпильки RIVKLE® устанавливаются без доступа с обратной стороны (“вслепую”) и могут применяться для полых профилей.

Отличное решение для соединения композитных и легковесных деталей.

Применения

RIVKLE® – универсальные заклёпочные гайки и шпильки. Они применяются в автомобильной промышленности, приборостроении, медицине, электронике, при производстве сельскохозяйственной техники и машиностроении.

Преимущества продукции
  • Устойчивая к нагрузке резьба в тонкостенных деталях
  • Установка с односторонним доступом (“вслепую”)
  • Гибкость применения на любом технологическом этапе производства
  • Деталь не подвергается температурному воздействию
  • 2 функции (заклёпывание и создание резьбы).

Галерея продукции

Преимущества продукции

Существует целый ряд веских причин для приобретения нашей продукции

Преимущества и дополнительные возможности. По пунктам.

Быстрая установка

Меньше времени требуется на монтаж. Заклёпочные гайки и шпильки RIVKLE® – экономичное решение для тонкостенных деталей.

Возможность монтажа при одностороннем доступе

Простая установка. Зачастую является единственным решением в случаях с полыми профилями, корпусами или деталями с ограниченным доступом (только с одной стороны).

Универсальные

При установке не повреждается покрытие детали.
Учитывая данное преимущество, установка заклёпочных гаек и шпилек может быть осуществлена практически на любой стадии технологического процесса.

Отсутствуют температурные нагрузки

В отличие от приварных гаек, болтов и шпилек, при использовании заклёпочных гаек и шпилек RIVKLE® детали не подвергаются температурному воздействию, не нарушаются требования экологии, не повреждается покрытие, не создаётся очагов коррозии.

Подробное описание



Универсальные версии

Критерии выбора заклёпочных гаек.

Тип головки
Плоская головка, потайная головка и малая потайная головка.

Форма гайки
Открытая и закрытая.

Форма стержня
Круглая, шестигранный и неполный шестигранный стержень.

Варианты продукции

Каждый проект заслуживает индивидуального решения.

Узнайте больше о типах продукции и подберите подходящий вариант для решения ваших задач.

RIVKLE
® Standard

Наша линейка продукции включает элементы с разными формами головки, концами и формами стержня.

Далее

RIVKLE
® нержавеющая сталь

Помимо гаек из стали и алюминия мы выпускаем заклёпочные гайки из нержавеющей стали.

Далее

RIVKLE
® SFC

RIVKLE® SFC, Smart For Composite, разработаны для создания резьбы в пластмассовых и композитных материалах без их повреждения.

Далее

RIVKLE
® Seal Ring

Новые гайки и шпильки RIVKLE® Seal Ring защищают ваши изделия от воздействия агрессивных сред и гарантируют герметичность во время всего срока эксплуатации изделия.

Далее

RIVKLE
® HRT

Заклёпочные гайки RIVKLE® HRT (High Resistance Thread) изготавливаются для болтов класса прочности до 8.8 из алюминия и для болтов класса прочности до 12.9 из стали. Благодаря высокопрочным заклёпочным гайкам Вы получаете резьбу повышенной прочности, с помощью которой значительно улучшаются механические свойства заклёпочной гайки.

Далее

RIVKLE
® PN с длинным стержнем

Заклёпочные гайки RIVKLE® PN предназначены для тонкостенных пластмассовых деталей, листовых металлов и полых секций, при использовании которых требуется высокое сопротивление отрыву. Стержень на обратной стороне материала разжимается на четыре “лепестка”.

Далее

RIVKLE
® заклёпочные шпильки

Заклёпочные шпильки RIVKLE® позволяют создать наружнюю резьбу (“шпильку”) в тонкостенных деталях.

Далее

Загрузки

Узнайте больше: связанные загрузки.

Если вы хотели бы получить подробную информацию, просто загрузите определенные брошюры.

Для просмотра PDF документов вам потребуется бесплатное приложение.

Дополнительная информация

Вы хотели бы узнать больше о мире соединительных элементов “Соединяем вместе!”?

Здесь представлены сведения об успешном применении нашей продукции и услуг и связанные темы.

Заклепывание

Автоматизированные системы для установки заклёпочных элементов RIVKLE®

Ремонт резьбы

комплекты RIVKLE® Plus

Страница не существует Ошибка 404

Неправильно набран адрес, или такой страницы на сайте больше не существует. Перейдите на главную или воспользуйтесь поиском

  • Низковольтное оборудование
    • Модульное оборудование
    • Стабилизаторы напряжения
    • Шкафы, щиты, корпуса электромонтажные
    • Готовые электрощитовые устройства
    • Инверторы, преобразователи
    • Релейная автоматика
    • Реле и таймеры, розеточные
    • Источники бесперебойного питания
    • Зарядные устройства
    • Система контроля микроклимата
    • Система молниезащиты и заземления
  • Силовое и коммутационное оборудование
    • Контакторы
    • Пускатели, выключатели
    • Реле
    • Устройства подачи команд и сигналов
    • Частотно-регулируемые приводы
    • Выключатели-разъединители
    • Предохранители
    • Силовые автоматические выключатели
    • Дополнительные устройства к САВ
    • Электроизмерительные приборы
    • Устройства автоматического ввода резерва (АВР)
    • Компенсация реактивной мощности
    • Комплектующие для силового оборудования
    • Трансформаторы
    • Воздушные автоматические выключатели
  • Электромонтажные изделия
    • Гильзы неизолированные
    • Гильзы изолированные
    • Наконечники изолированные
    • Наконечники неизолированные
    • Перфорированный короб
    • Разъемы, Коннекторы изолированные
    • Разъемы, Коннекторы неизолированные
    • Зажимы винтовые
    • Термоусадочные трубки
    • Спираль монтажная, оплетка
    • Строительно-монтажные клеммы, зажимы, ответвители
    • Шины
    • Изделия для маркировки
    • Зажимы на DIN-рейку
    • DIN-рейки
    • Прочие электромонтажные изделия
    • Арматура для СИП
    • Скрутка
    • Зажимы винтовые концевые
    • Планки соединительные
    • Зажимы безвинтовые концевые
    • Клеммные колодки, терминалы
    • Распределительные блоки
    • Изоляторы
    • Зажимы ответвительные
    • Сальники, вводы
    • Наборы термотрубок
    • Наклейки безопасности
    • Клемы вводные
    • Термоусадочные колпачки
    • Наконечники специальные, з винтами
    • Шлейф заземления
  • Крепежные системы
    • Шурупы, саморезы
    • Гайки, шайбы, кольца
    • Болты, винты, стержни
    • Дюбели, анкеры, химанкеры
    • Заклёпки, штифты, шплинты
    • Пластины, гвозди, соединители
    • Крепеж для кабеленесущих систем
    • Такелаж
    • Скобы обивочные
    • Хомуты, стяжки, держатели
    • Скобы и держатели для труб и кабеля
    • Морской такелаж
    • Метизы
    • Лента монтажная
  • Освещение
    • Источники света
    • Панели светодиодные
    • Светодиодные ленты
    • Аварийные светильники
    • Архитектурные
    • Взрывозащищенные светильники
    • Встраиваемые (уличные)
    • Даунлайты
    • Декоративные
    • Дизайнерские офисные
    • Для высоких пролетов
    • Для медицинских помещений
    • Для реечных потолков
    • Для спортивного освещения
    • Для чистых помещений
    • Для школьных учреждений
    • Дюралайты и Гирлянды
    • ЖКХ и второстепенных помещений
    • Интерьерное освещение
    • Офисные светильники
    • Офисные под нестандартные кромки
    • Карданы и акцентники
    • Коммерческое освещение
    • Линейные профильные
    • Магистральные
    • Мебельные светильники
    • Накладные (уличные)
    • Настольные светильники
    • Парковые
    • Переносная светотехника
    • Подвесные офисные светильники
    • Подвесные светильники
    • Прожекторы
    • Промышленные
    • Пылевлагозащищенные
    • Точечные
    • Трековые
    • Уличные
    • SMART светильники
    • Облучатели бактерицидные
    • Озонаторы
    • Комплектующие для освещения
    • Фонари светодиодные
    • Бактерицидное освещение
  • Электроустановочные изделия
    • Силовые разъемы
    • Вилки и розетки для электроплит 32А
    • Удлинители и сетевые фильтры
    • Бытовые вилки и переносные розетки
    • Шнуры и выключатели для бра
    • Выключатели в сборе
    • Светорегуляторы, Диммеры в сборе
    • Розетки в сборе
    • Звонки в сборе
    • Термостаты в сборе
    • Выключатели – механизмы
    • Светорегуляторы, Диммеры – механизмы
    • Розетки – механизмы
    • Звонки – механизмы
    • Теромстаты – механизмы
    • Рамки, панели
    • Каркасы
    • Заглушки, каркасы
    • Датчики движения
    • Клавиши, Кнопки
    • Адаптеры для Keystone
    • Лючки, Башенки и аксессуары
    • Коробки для накладного монтажа
    • Ножные выключатели
    • Алюминиевые колонны (сервисные стойки)
  • Инструменты, расходные материалы
    • Ручной инструмент
    • Механический инструмент
    • Пневматический инструмент
    • Гидравлический инструмент
    • Электрический инструмент
    • Матрицы, насадки, ремкомплекты
    • Протяжка для кабеля
    • Ящики, органайзеры
    • Cредства защиты
    • Монтажные биты
    • Круги
    • Лобзиковые пилы
    • Метчики и плашки
    • Электроды
    • Подшипники
    • Технические ленты
    • Буры и свёрла
    • Пружина для гибки труб
    • Компрессоры для авто
  • Пены, клеи, герметики
    • Пены
    • Клеи
    • Герметики
    • Технические аэрозоли
    • Дополнительные материалы
    • Инструменты
  • Кабеленесущие изделия и КПП
    • КАБЕЛЬ И ПРОВОД
    • Металлорукав
    • Металлические гладкие трубы
    • Металлические лотки для прокладки кабеля
    • Монтажные системы к металлическим лоткам
    • Гофрированные трубы из пластика
    • Пластиковые гладкие трубы
    • Пластиковые армированные трубы
    • Пластиковые короб-каналы
    • Алюминиевые кабель-каналы
    • Двустенные гофрированные трубы
    • Короба для систем кондиционирования
    • Система прокладки кабеля и труб в туннелях
  • Коробки
    • Боксы открытой установки
    • Приборные коробки
    • Разветвительные и ответвительные коробки
    • Установочные коробки
    • Коробки уравнивания потенциалов
    • Комплектующие

Страница не существует Ошибка 404

Неправильно набран адрес, или такой страницы на сайте больше не существует. Перейдите на главную или воспользуйтесь поиском

  • Низковольтное оборудование
    • Модульное оборудование
    • Стабилизаторы напряжения
    • Шкафы, щиты, корпуса электромонтажные
    • Готовые электрощитовые устройства
    • Инверторы, преобразователи
    • Релейная автоматика
    • Реле и таймеры, розеточные
    • Источники бесперебойного питания
    • Зарядные устройства
    • Система контроля микроклимата
    • Система молниезащиты и заземления
  • Силовое и коммутационное оборудование
    • Контакторы
    • Пускатели, выключатели
    • Реле
    • Устройства подачи команд и сигналов
    • Частотно-регулируемые приводы
    • Выключатели-разъединители
    • Предохранители
    • Силовые автоматические выключатели
    • Дополнительные устройства к САВ
    • Электроизмерительные приборы
    • Устройства автоматического ввода резерва (АВР)
    • Компенсация реактивной мощности
    • Комплектующие для силового оборудования
    • Трансформаторы
    • Воздушные автоматические выключатели
  • Электромонтажные изделия
    • Гильзы неизолированные
    • Гильзы изолированные
    • Наконечники изолированные
    • Наконечники неизолированные
    • Перфорированный короб
    • Разъемы, Коннекторы изолированные
    • Разъемы, Коннекторы неизолированные
    • Зажимы винтовые
    • Термоусадочные трубки
    • Спираль монтажная, оплетка
    • Строительно-монтажные клеммы, зажимы, ответвители
    • Шины
    • Изделия для маркировки
    • Зажимы на DIN-рейку
    • DIN-рейки
    • Прочие электромонтажные изделия
    • Арматура для СИП
    • Скрутка
    • Зажимы винтовые концевые
    • Планки соединительные
    • Зажимы безвинтовые концевые
    • Клеммные колодки, терминалы
    • Распределительные блоки
    • Изоляторы
    • Зажимы ответвительные
    • Сальники, вводы
    • Наборы термотрубок
    • Наклейки безопасности
    • Клемы вводные
    • Термоусадочные колпачки
    • Наконечники специальные, з винтами
    • Шлейф заземления
  • Крепежные системы
    • Шурупы, саморезы
    • Гайки, шайбы, кольца
    • Болты, винты, стержни
    • Дюбели, анкеры, химанкеры
    • Заклёпки, штифты, шплинты
    • Пластины, гвозди, соединители
    • Крепеж для кабеленесущих систем
    • Такелаж
    • Скобы обивочные
    • Хомуты, стяжки, держатели
    • Скобы и держатели для труб и кабеля
    • Морской такелаж
    • Метизы
    • Лента монтажная
  • Освещение
    • Источники света
    • Панели светодиодные
    • Светодиодные ленты
    • Аварийные светильники
    • Архитектурные
    • Взрывозащищенные светильники
    • Встраиваемые (уличные)
    • Даунлайты
    • Декоративные
    • Дизайнерские офисные
    • Для высоких пролетов
    • Для медицинских помещений
    • Для реечных потолков
    • Для спортивного освещения
    • Для чистых помещений
    • Для школьных учреждений
    • Дюралайты и Гирлянды
    • ЖКХ и второстепенных помещений
    • Интерьерное освещение
    • Офисные светильники
    • Офисные под нестандартные кромки
    • Карданы и акцентники
    • Коммерческое освещение
    • Линейные профильные
    • Магистральные
    • Мебельные светильники
    • Накладные (уличные)
    • Настольные светильники
    • Парковые
    • Переносная светотехника
    • Подвесные офисные светильники
    • Подвесные светильники
    • Прожекторы
    • Промышленные
    • Пылевлагозащищенные
    • Точечные
    • Трековые
    • Уличные
    • SMART светильники
    • Облучатели бактерицидные
    • Озонаторы
    • Комплектующие для освещения
    • Фонари светодиодные
    • Бактерицидное освещение
  • Электроустановочные изделия
    • Силовые разъемы
    • Вилки и розетки для электроплит 32А
    • Удлинители и сетевые фильтры
    • Бытовые вилки и переносные розетки
    • Шнуры и выключатели для бра
    • Выключатели в сборе
    • Светорегуляторы, Диммеры в сборе
    • Розетки в сборе
    • Звонки в сборе
    • Термостаты в сборе
    • Выключатели – механизмы
    • Светорегуляторы, Диммеры – механизмы
    • Розетки – механизмы
    • Звонки – механизмы
    • Теромстаты – механизмы
    • Рамки, панели
    • Каркасы
    • Заглушки, каркасы
    • Датчики движения
    • Клавиши, Кнопки
    • Адаптеры для Keystone
    • Лючки, Башенки и аксессуары
    • Коробки для накладного монтажа
    • Ножные выключатели
    • Алюминиевые колонны (сервисные стойки)
  • Инструменты, расходные материалы
    • Ручной инструмент
    • Механический инструмент
    • Пневматический инструмент
    • Гидравлический инструмент
    • Электрический инструмент
    • Матрицы, насадки, ремкомплекты
    • Протяжка для кабеля
    • Ящики, органайзеры
    • Cредства защиты
    • Монтажные биты
    • Круги
    • Лобзиковые пилы
    • Метчики и плашки
    • Электроды
    • Подшипники
    • Технические ленты
    • Буры и свёрла
    • Пружина для гибки труб
    • Компрессоры для авто
  • Пены, клеи, герметики
    • Пены
    • Клеи
    • Герметики
    • Технические аэрозоли
    • Дополнительные материалы
    • Инструменты
  • Кабеленесущие изделия и КПП
    • КАБЕЛЬ И ПРОВОД
    • Металлорукав
    • Металлические гладкие трубы
    • Металлические лотки для прокладки кабеля
    • Монтажные системы к металлическим лоткам
    • Гофрированные трубы из пластика
    • Пластиковые гладкие трубы
    • Пластиковые армированные трубы
    • Пластиковые короб-каналы
    • Алюминиевые кабель-каналы
    • Двустенные гофрированные трубы
    • Короба для систем кондиционирования
    • Система прокладки кабеля и труб в туннелях
  • Коробки
    • Боксы открытой установки
    • Приборные коробки
    • Разветвительные и ответвительные коробки
    • Установочные коробки
    • Коробки уравнивания потенциалов
    • Комплектующие

Заклепочные гайки | Глухие резьбовые вставки | Глухие заклепочные гайки

Заклепочные гайки часто называют заклепками, резьбовыми вставками, заклепками или заклепочными гайками. Цельная конструкция заклепки-гайки позволяет надежно закрепить ее с одной стороны на материале, к которому она прикреплена. Эти высокофункциональные застежки доступны в различных стилях, размерах и материалах. Эти глухие резьбовые вставки (заклепочные гайки) также могут использоваться в широком диапазоне применений из стали, стекловолокна, пластика и композитных материалов, поскольку заклепочная гайка не искажает базовую структуру этих материалов при правильном подборе.

В зависимости от потребностей вашего конкретного проекта компания Monroe-JHP Fasteners предлагает резьбовые вставки (заклепочные гайки) различных размеров, стилей и размеров. Эти уникальные резьбовые вставки могут иметь повышенный крутящий момент в различных диапазонах захвата и могут использоваться в самых разных областях. Эти преимущества, наряду с простым и легким процессом установки, могут значительно сэкономить время по сравнению с другими типами креплений, для установки которых требуется более крупное отдельное оборудование. Компания Monroe-JHP Fasteners предлагает заклепочные гайки премиум-класса из различных материалов и конфигураций по самым конкурентоспособным ценам в отрасли.

Свяжитесь с нами для получения более подробной информации о наших высококачественных резьбовых гайках. Вы также можете запросить ценовое предложение для углубленного анализа цен на любой из наших продуктов с нарезными орехами. Чтобы узнать о других полезных и очень простых в использовании вариантах крепления, ознакомьтесь с нашими самозажимными креплениями, которые являются чрезвычайно экономичным способом крепления крепежа к листовому металлу.


Monroe-JHP & Sherex Fastening Solutions для ваших потребностей в резьбовых гайках

Monroe- JHP Fasteners с гордостью представляет Sherex Fastening Solutions в качестве главного дистрибьютора. Sherex Fastening Solutions — мировой производитель с уникальным подходом к рынку, когда речь идет о инженерных крепежных решениях. Они сочетают в себе крепеж, инструменты и автоматизацию, чтобы предоставить наилучшее решение при наименьших общих затратах на установку. Sherex производит продукцию для самых разных отраслей промышленности, в том числе:

  • Автомобильная промышленность
  • Защита
  • Строительное оборудование
  • Рынки тяжелых грузовиков
  • Аэрокосмическая промышленность
  • Сельское хозяйство
  • Общепромышленный

Резьбовая вставка Варианты материала для ваших конкретных потребностей применения

Глухие гайки доступны в виде гаек с открытым или закрытым концом. Нуцерт с закрытым концом полностью герметизирует задний конец натсерта, чтобы не допустить попадания мусора из окружающей среды. Также можно добавить герметик для защиты от влаги и смазочных материалов. В Monroe-JHP у нас есть варианты заклепок-гаек, которые подходят практически для любого применения, однако выбор правильной заклепки-гайки для вашего применения зависит от нескольких факторов:

  • значение крутящего момента
  • диапазон захвата
  • материал заклепки
  • гладкий, ребристый или шестигранный корпус
  • исходный (основной) материал
  • прикладная среда
  • прочность заклепки
  • размер заклепки

Алюминиевые резьбовые гайки

Алюминиевые жалюзи просты в установке и не требуют каких-либо специальных отделочных работ. После установки алюминиевые гайки обеспечивают чистую внутреннюю резьбу для упрощения соединений. Некоторые из преимуществ, которые обеспечивают резьбовые вставки для алюминиевых гайковертов, включают:

  • Уменьшенный вес
  • Стойкий к коррозии
  • Высокая электрическая и теплопроводность

Гайки с резьбой из нержавеющей стали

Нуцерты из нержавеющей стали обычно используются для применений, требующих высокой прочности и хорошей коррозионной стойкости. Некоторые из преимуществ заклепочных гаек из нержавеющей стали включают:

  • Высокая прочность
  • Отличная коррозионная стойкость
  • Доказанная долговечность
  • Хорошая огнестойкость и термостойкость
  • Преимущество прочности по отношению к весу

Латунные гайки

Резьбовые гайки из латуни регулярно используются в тех случаях, когда требуется металл с чрезвычайно универсальными характеристиками. Поскольку гайки с резьбой из стали/цинка для листового металла устанавливаются быстро и эффективно, их можно использовать для широкого спектра крепежных изделий. Некоторые из дополнительных преимуществ, которые предлагает сталь/цинк, включают:

  • Устойчивость к коррозии
  • Хорошая пластичность
  • Отличная устойчивость к высоким температурам
  • Чрезвычайно универсальный

Nutsert Варианты материала и опции

Гайки от Monroe-JHP Fasteners обычно изготавливаются из стали, алюминия или нержавеющей стали и доступны с различными видами отделки. Нужная вам гайка будет определяться ее применением и толщиной материала, к которому она будет прикреплена. Глухие заклепочные гайки идеально подходят для глухих отверстий, когда одна сторона основного материала недоступна. Для приложений, использующих винты и гайки, требуется дополнительное оборудование, которое не требуется для заклепочных гаек. Варианты заклепочных гаек Monroe-JHP включают:

  • Орешки вслепую — американский стиль
    • Заклепочная гайка, большой фланец, гладкий корпус
    • Заклепочная гайка, маленький фланец, гладкий корпус
    • Ребристая заклепочная гайка, большой фланец
    • Ребристая заклепочная гайка, малый фланец
    • Полушестигранная заклепочная гайка
    • Большой фланец, заклепочная гайка с шестигранной головкой
    • Заклепочная гайка Swage Style (маленький фланец)
    • Заклепочная гайка Swage Style (корпус с накаткой)
    • Заклепочная гайка, предварительно утолщенный и прорезной корпус
    • Заклепочная гайка, прямой хвостовик и корпус с прорезью
    • Заклепочная гайка, плавающая резьба допускает перекос
  • Глухие заклепки — европейский тип
    • Заклепочная гайка, большой фланец, гладкий корпус
    • Заклепочная гайка, зенковка, гладкий корпус
    • Заклепочная гайка, маленький фланец, гладкий корпус
    • Ребристая заклепочная гайка, большой фланец
    • Ребристая заклепочная гайка, зенковка
    • Ребристая заклепка с малым фланцем
    • Заклепочная гайка с шестигранной головкой, большой фланец
    • Заклепочная гайка с шестигранной головкой, малый фланец

Процесс установки резьбовой вставки

Дюймовые или метрические глухие заклепочные гайки устанавливаются посредством процесса сжатия гайки на материале, что может быть достигнуто с помощью инструмента для заклепочных гаек, который сжимает гайку с параллельным или «линейным» усилием. Кроме того, значения крутящего момента, соответствующие производительности, могут быть достигнуты при правильном выборе типов корпуса ореховой насадки, включая гладкие, ребристые, обжимные и шестигранные.

Для получения более подробной информации о наших глухих заклепках-гайках нажмите здесь , чтобы просмотреть нашу линейку заклепок-гаек.

В Monroe-JHP Fasteners мы будем рады предоставить предложения и информацию о том, как установить гайки. Посмотрите видео ниже, чтобы узнать об одном из вариантов установки, и свяжитесь с нами по любым другим вопросам установки, инструментов или общих вопросов по заклепочным гайкам. Мы можем помочь вам выбрать правильный ореховый набор для вашего уникального применения.



Заклепки-гайки RIVNUT® и заклепки-шпильки RIVSTUD®

Заклепки-гайки RIVNUT® и заклепки-шпильки RIVSTUD® | Бёльхофф

ЕН

  • АНГЛИЙСКИЙ

клепка

Упругая резьба на тонкостенных компонентах. Оригинальные RIVNUT ® и RIVSTUD ® для вытяжных заклепок высочайшего качества из стали, алюминия и композитных материалов.

Поддерживать

Средство выбора деталей и настройки

Этот новый инструмент проектирования поможет выбрать и спроектировать правильные гайки RIVNUT ® и RIVKLE ® для вашего применения.

www.rivnut.com

Содержание

  • Введение
  • Галерея продуктов
  • Преимущества продукта
  • Подробное описание
  • Варианты продукта
  • Скачано
  • Дополнительная информация

Для несущей резьбы

Заклепки-гайки RIVNUT ® и шпильки RIVSTUD ® надежно соединяют тонкостенные детали.

Высокая устойчивость. RIVNUT ® создает несущую резьбу гаек и болтов на тонких стенках, где нарезание резьбы неприемлемо. Разнообразие моделей и размеров обеспечивает идеальное решение для любого применения.


Метод/принцип

RIVNUT Гайка с заклепками ® и шпильки с заклепками RIVSTUD ® монтируются без противодавления («вслепую») и поэтому могут устанавливаться также в полых профилях.

Идеальное решение для крепления композитных и легких конструкций.

Приложения

RIVNUT Гайки с заклепками ® и шпильки с заклепками RIVSTUD ® чрезвычайно универсальны. Они используются, например, в автомобильной промышленности, производстве пластмасс, медицинской технике и электронике.

Преимущества продукта
  • Несущая резьба на тонкостенных компонентах
  • Монтаж с доступом только с одной стороны (глухой монтаж)
  • Гибкое использование на каждом этапе производства
  • Отсутствие термической нагрузки на заготовку

Галерея продуктов

Преимущества продукта

Есть много веских причин для использования нашей продукции.

Сила и опции.
По точкам.

Быстрая установка

Меньше времени, меньше затрат. Заклепочные гайки RIVNUT ® и заклепочные шпильки RIVSTUD ® представляют собой экономичные решения для соединения тонкостенных компонентов.

Односторонняя сборка

Простой монтаж жалюзи. Часто единственное решение для полых корпусов, корпусов или компонентов с ограниченным доступом только с одной стороны.

Высокая универсальность

Идеально подходит для любого этапа производства. После установки не требуется доработка даже для уже покрытых или окрашенных деталей.

Без термического напряжения

В отличие от сварных гаек, заготовка не подвергается воздействию тепла.

Подробное описание



Универсальные версии

Подходящая модель для любого применения.
С различными вариантами заклепок-гаек RIVNUT ® и шпилек RIVSTUD ® .

Формы головок
Плоская головка, потайная головка и сверхмалая потайная головка

Хвостовики
Открытые и закрытые

Формы хвостовиков
Круглые и плоские, круглые и с накаткой, шестигранные и частичные шестигранные хвостовики

Варианты продукта

Каждый проект заслуживает индивидуального решения.

Узнайте больше о типах продуктов и найдите подходящий вариант для вашего конкретного применения.

ГАЙКА
® Standard

Наш широкий ассортимент продукции включает в себя различные формы головки, хвостовика и формы хвостовика.

Подробнее

RIVNUT
® нержавеющая сталь

Помимо стали и алюминия, наш ассортимент также включает заклепочные гайки из нержавеющей стали.

Подробнее

RIVNUT
® SFC

RIVNUT ® SFC, Smart For Composite, был разработан для введения прочной резьбы в пластмассы и композитные материалы без ее повреждения.

Подробнее

RIVKLE
® Уплотнительное кольцо

Для защиты ваших узлов от внешних агрессивных воздействий технология RIVKLE ®  Уплотнительное кольцо обеспечивает герметичность ко всем жидкостям и сохраняет рабочие характеристики крепежа RIVKLE ® с течением времени (контакт металла с металлом). ).

Подробнее

RIVNUT
® HRT

Наши высокопрочные заклепки-гайки RIVNUT ® HRT (High Resistance Thread) обеспечивают чрезвычайно прочную несущую резьбу, которая значительно улучшает механические свойства заклепки-гайки.

Подробнее

RIVNUT
® PLUSNUT ®
со шлицевым стержнем

RIVNUT ® PLUSNUT ® заклепки-гайки были специально разработаны для установки в тонкостенные пластиковые компоненты, листовой металл и полые профили, требующие высокой прочности на отрыв. Стержень с прорезями распускается на четыре «лепестка» на слепой стороне основного материала.

Подробнее

Вытяжные заклепки RIVSTUD
®

Вытяжные заклепки RIVSTUD ® позволяют прикрепить навинчивающийся компонент к несущему компоненту. Это особенно полезно для тяжелых или крупных деталей или при скрытой сборке («подвесная» сборка).

Подробнее

Загрузки

Узнайте больше: связанные загрузки.

Если вы хотите узнать больше, просто загрузите соответствующие брошюры.

Для просмотра PDF-документов вам потребуется бесплатная программа Adobe Acrobat Reader.

Дополнительная информация

Хотите узнать больше о мире Присоединений?

Здесь вы найдете информацию об успешных применениях и смежных темах.

Клепка

Сборочные системы для элементов RIVNUT ® глухих заклепок

Ремонт резьбы

ГАЙКА ® Дополнительные комплекты

Заклепочные гайки | Заклепочные гайки и резьбовые вставки

Заклепочные гайки и резьбовые вставки Обзор

*детали аналогичны заклепочным гайкам AVK*

Мы предлагаем полную линейку заклепочных гаек с различными характеристиками: со шлицами и без шлицев, большие и маленькие фланцевая головка, высокопрочная резьба и многое другое. Наши заклепки-гайки будут соответствовать всем вашим требованиям для любого применения. Для получения дополнительной информации о типах заклепочных гаек и резьбовых вставок, которые мы держим на складе, воспользуйтесь ссылками ниже.





РЕБРИСТАЯ СЕРИЯ L

РЕБРА СЕРИИ K

ПОЛУШЕСТИГРАННИК

ПЛОСКАЯ ГОЛОВКА БЕЗ РЕБРА

ГОЛОВКА БЕЗ РЕБРА

РЕЗЬБОВЫЕ ВСТАВКИ

ПОПЕРЕЧНЫЕ ГАЙКИ









КОНТРГАЙКИ



ГЛУХИЕ РЕЗЬБОВЫЕ ШПИЛЬКИ

ВСТАВКИ ДЛЯ РЕМОНТА РЕЗЬБЫ

Гайки с ребристыми L-образными заклепками серии

Отличаются большой фланцевой головкой и шлицевым корпусом.

***Подробнее о ребристых заклепочных гайках серии «L»

Ребристые заклепочные гайки серии L Преимущества:

Корпус со шлицами
Корпус со шлицами обеспечивает повышенное сопротивление крутящему моменту по сравнению с обычными нешлицевыми пластинами.
Большой фланец
Обеспечивает большую опорную поверхность, повышающую эффективность выталкивания.
Широкий диапазон захвата
Ассортимент продукции серии L обеспечивает возможность укладки материалов толщиной от 0,020 дюйма (0,5 мм) до 0,312 дюйма (7,9 мм).
Высокопрочная резьба
Нити вкручиваются в изделие, образуя нагартованную поверхность, обеспечивающую высокопрочную, несущую резьбу.
Входная фаска
Входная фаска на корпусе облегчает вставку в заготовку.

Заклепочные гайки с рифлением серии K

Отличаются низкопрофильной головкой и шлицевым корпусом.

***Подробнее Узнать больше о ребристых заклепочных гайках серии «K»

Ребристые заклепочные гайки серии K Преимущества:

Шлицевой корпус
Шлицевой корпус обеспечивает повышенное сопротивление крутящему моменту по сравнению с обычными нешлицевыми вставки.
Установка почти заподлицо
Низкопрофильная головка обеспечивает посадку практически заподлицо без специальной подготовки отверстий.
Широкий диапазон захвата
Ассортимент продукции серии K обеспечивает возможность укладки материалов толщиной от 0,020 дюйма (0,5 мм) до 0,312 дюйма (7,9 мм).
Высокопрочная резьба
Нити вкручиваются в изделие, образуя нагартованную поверхность, обеспечивающую высокопрочную, несущую резьбу.
Входная фаска
Заходная фаска на корпусе облегчает ввод в заготовку.

Полушестигранная заклепка с большим фланцем и тонкими стенками Серия

***Подробнее о полушестигранных заклепках с большим фланцем и тонкими стенками

Технические характеристики с шестигранной головкой

Материал: Сталь 1008/1010
Нержавеющая сталь 302

89 Отделка:
Оцинкованная – желтый дихромат по ASTM B633

Fe/Zn 8, тип II

Заклепочные гайки с плоской головкой

Доступны в оцинкованной стали или алюминии

***Подробнее о заклепочных гайках с плоской головкой

Заклепочная гайка (с плоской головкой) Спецификация

ОБРАЗЕЦ НОМЕРА ДЕТАЛИ
Пример: 5/16-18 с макс. “SF” ДЛЯ СТАЛЬНОЙ ПЛОСКОЙ ГОЛОВКИ ИЛИ “AF” ДЛЯ АЛЮМИНИЕВОЙ ПЛОСКОЙ ГОЛОВКИ

Заклепочные гайки с потайной головкой

Доступны варианты из оцинкованной стали или алюминия с резьбой класса 2B

***Подробнее о заклепочных гайках с потайной головкой

НОМЕР ДЕТАЛИ ОБРАЗЕЦ
Пример: 5/16-18 с максимальным захватом 0,16:
RN-51618-16-SC

ДОБАВИТЬ “SC” ДЛЯ СТАЛЬНОЙ ПЛОСКОЙ ГОЛОВКИ ИЛИ “AC” ДЛЯ АЛЮМИНИЕВОЙ ПЛОСКОЙ ГОЛОВКИ

Резьбовые вставки

Доступны из стали или Алюминий

***Подробнее о резьбовых вставках

Резьбовые наборы

ОБРАЗЕЦ НОМЕРА ДЕТАЛИ
Пример: размер резьбы 6-32 из стали с толщиной материала .0937-.1562, с размером отверстия .234 и размером сверла A
RN632STS

Крестообразные гайки



***Подробнее о наборах резьбы

НОМЕР ДЕТАЛИ ОБРАЗЕЦ
Пример: 6-32 Размер резьбы с диапазоном захвата .020–.150, с размером отверстия . 209–.214 *Подробнее о крестообразных гайках

НОМЕР ДЕТАЛИ ОБРАЗЕЦ
Пример: 10-32 Размер резьбы с диапазоном захвата 0,020–0,175, с размером отверстия 0,312–0,317
S10PB175

Глухие резьбовые шпильки

3 90 Узнайте больше о глухих резьбовых шпильках



Нажимные гайки

***Узнайте больше о нажимных гайках



Вставки для ремонта резьбы

Наши вставки для восстановления резьбы представляют собой совершенно новое решение для сорванных и треснутых болтовых отверстий. Ни один другой метод ремонта резьбы не сравнится с прочностью и долговечностью, которые вы получите, установив наши вставки.

3 простых шага для установки

Толстостенные заклепочные гайки | Заклепка Hanson

Во время установки корпус складывается на заднюю сторону , которая захватывает внутреннюю поверхность монтажной поверхности.

  • Шторка – установка с одной стороны
  • Добавляет нитки к тонким листам
  • Толстостенная конструкция для максимальной прочности
  • Простая установка с помощью ручного или электроинструмента

ОТКРЫТЫЙ КОНЕЦ ЗАКРЫТЫЙ КОНЕЦ

4-40

4-60 . 010-.060 .155 .270 .025 .345 .230 .500 .385 .230 .155/.157 5/32
4-85 .060-.085 .370 .230 .525 .385 .230
4-110 .085-.110 .400 .230 .555 .390 .230
4-135 .110-.135 .425 .230 .580 .385 .230
4-160 .135-.160 .450 .230 .605 .385 .230
4-185 .160-.185 .480 .230 .635 .385 .230

6-32

6-75 . 010-.075 .189 .325 .032 .438 .300 .625 .490 .405 .189/.193 #12
6-120 .075-.120 .500 .315 .625 .440 .355
6-160 .120-.160 .500 .270 .750 .520 .310
6-200 .160-.200 .562 .290 .750 .480 .260
6-240 .200-.240 .625 .310 .750 .435 .260
6-280 .240-.280 .687 .330 .812 .455 .265

8-32

8-75 . 010-.075 .221 .357 .032 .438 .300 .625 .490 .405 .221/.226 #2
8-120 .075-.120 .500 .315 .625 .440 .355
8-160 .120-.160 .500 .270 .750 .520 .310
8-200 .160-.200 .625 .350 .750 .475 .265
8-240 .200-.240 .625 .305 .875 .555 .310
8-280 .240-.280 .687 .340 .875 .530 .290

10-32

10-80 . 010-.080 .250 .406 .038 .531 .380 .781 .630 .380 .250/.256 Е
10-130 .080-.130 .594 .390 .843 .640 .390
10-180 .130-.180 .641 .390 .891 .640 .390
10-230 .180-.230 .703 .395 .953 .645 .395
10-280 .230-.280 .750 .395 1.000 .645 .395
10-330 .280-.330 .797 .385 1,047 .630 .385

1/4-20

25-80 . 020-.080 .332 .475 .058 .625 .450 .937 .760 .440 .332/.388 Q
25-140 .080-.140 .687 .450 1.000 .760 .440
25-200 .140-.200 .750 .450 1,062 .760 .440
25-260 .200-.260 .812 .445 1,125 .755 .445
25-320 .260-.320 .875 .445 1,187 .755 .445
25-380 .320-.380 .937 .445 1,250 .755 .445

16-18.05

31-125 . 030-.125 .413 .665 .062 .750 .505 1,187 .940 .550 .413/.423 З
31-200 .125-.200 .875 .555 1.281 .960 .555
31-275 .200-.275 .937 .540 1,343 .950 .560
31-350 .275-.350 1,032 .560 1,437 .965 .570
31-425 .350-.425 1,125 .580 1,531 .985 .575
31-500 .425-.500 1,187 .565 1,593 .975 .580

3/8-16

37-115 . 030-.115 .490 .781 .088 .844 .585 1,281 1,020 .660 .490/.500 12,5 мм
37-200 .115-.200 .938 .595 1,375 1,030 .670
37-285 .200-.285 1,031 .605 1,468 1,040 .680
37-370 .285-.370 1,125 .615 1,562 1,050 .690
37-455 .370-.455 1.218 .630 1,656 1,065 .710
37-540 .455-.540 1,312 .635 1,750 1,075 .715

1/2-13

50-150 . 050-.150 .625 .906 .085 .906 .605 1,328 1,030 .605 0,625/0,635 5/8
50-250 .150-.250 1,031 .630 1,453 1,055 .630
50-350 .250-.350 1,141 .640 1,562 1,060 .640
50-450 .350-.450 1,250 .650 1,671 1,070 .650



ПЕРВАЯ БУКВА НОМЕРА ДЕТАЛИ: БУКВА МЕЖДУ ЧЕРТЕЖАМИ: ПРИМЕРЫ НОМЕРА ДЕТАЛИ:
« A » — Алюминий
« S » — Сталь
« SS » — Нержавеющая сталь — Тип 430
« NM » — Нержавеющая сталь — Тип 300 «BR9» — Бра0484
«–» Круглый корпус с открытым концом
« B » Закрытый конец
« K » Со шпонкой
« H » Корпус с полным шестигранником

A10-80 = алюминий, открытый конец

S25B140 = сталь, закрытый конец
A8K200 = алюминий, шпонка, открытый конец
BR6KB120 = латунь, шпонка, закрытый конец

Доступны метрическая резьба, потайная головка и различные варианты отделки. Специальные размеры могут быть изготовлены на заказ.
См. стр. w69 для инструментов настройки.

1/4 20 Заклепочные гайки | Заклепочные гайки

Если вам нужны заклепочные гайки 1/4 20, у нас они есть по низким ценам каждый день.

Рекомендуемый продукт

Заклепочная гайка, дюймовая, стальная, с открытым концом, тип заклепочной гайки с накаткой и фланцем, диаметр/размер резьбы 1/4 дюйма -20, длина 0,59 дюйма, размер сверла 25/64 дюйма, диапазон захвата от 0,027 до 0,165 дюйма, размер отверстия 0,391 дюйма, высота головки 0,06 дюйма, диаметр головки. 0,5 дюйма, диаметр корпуса. 0,39дюймов, диаметр фланца. 0,5 дюйма, используется для надежного крепления металлов, стекловолокна или жестких пластиковых материалов путем создания постоянной резьбы, идеально подходит для материалов, которые считаются слишком тонкими для конической резьбы, количество в упаковке 50

Посмотреть полную информацию о продукте

Заклепочная гайка, дюймовая, стальная, с открытым концом, тип заклепочной гайки с накаткой и фланцем, диаметр/размер резьбы 1/4 дюйма -20, длина 0,59 дюйма, размер сверла 25/64 дюйма, диапазон захвата от 0,027 до 0,165 дюйма, размер отверстия 0,391 дюйма, высота головки 0,06 дюйма, диаметр головки. 0,5 дюйма, диаметр корпуса. 0,39дюймов, диаметр фланца. 0,5 дюйма, используется для надежного крепления металлов, стекловолокна или жестких пластиковых материалов путем создания постоянной резьбы, идеально подходит для материалов, которые считаются слишком тонкими для конической резьбы, количество в упаковке 50

Посмотреть полную информацию о продукте

Магазин 1/4 20 заклепочных гаек

Заклепочная гайка, дюймовая, алюминиевая, с открытым концом, тип заклепочной гайки с накаткой и фланцем, диаметр/размер резьбы 1/4 дюйма -20, длина 0,58 дюйма, размер сверла 25/64 дюйма, диапазон захвата от 0,027 до 0,165 дюйма, размер отверстия 0,39дюймов, высота головки 0,04 дюйма, диаметр головки. 0,5 дюйма, диаметр корпуса. 0,39 дюйма, диаметр фланца. 0,5 дюйма, используется для надежного крепления металлов, стекловолокна или жестких пластиковых материалов путем создания постоянной резьбы, идеально подходит для материалов, которые считаются слишком тонкими для конической резьбы, количество в упаковке 50

Посмотреть полную информацию о продукте

$10,17

Заклепочная гайка, дюймовая, алюминиевая, с открытым концом, тип заклепочной гайки с накаткой и фланцем, диаметр/размер резьбы 1/4 дюйма -20, длина 0,58 дюйма, размер сверла 25/64 дюйма, диапазон захвата от 0,027 до 0,165 дюйма, размер отверстия 0,39дюймов, высота головки 0,04 дюйма, диаметр головки. 0,5 дюйма, диаметр корпуса. 0,39 дюйма, диаметр фланца. 0,5 дюйма, используется для надежного крепления металлов, стекловолокна или жестких пластиковых материалов путем создания постоянной резьбы, идеально подходит для материалов, которые считаются слишком тонкими для конической резьбы, количество в упаковке 50

Посмотреть полную информацию о продукте


Инструмент для заклепочных гаек, для заклепочных гаек, для заклепочных гаек с размером резьбы #10-24, 1/4 дюйма -20, 3/8 дюйма -16, 5/16 дюйма -18, алюминий, стальная конструкция, ручки Резина, включает насадку и 4 оправки, размеры 10–24 (5PWY3), 1/4 дюйма – 20 (5PWY5), 5/16 дюйма – 18 (5PWY7) и 3/8 дюйма – 16 (5PWY9).)

Посмотреть полную информацию о продукте

$129,78

Инструмент для заклепочных гаек, для заклепочных гаек, для заклепочных гаек с размером резьбы # 10-24, 1/4 дюйма -20, 3/8 дюйма -16, 5/16 дюйма -18, алюминий, стальная конструкция, ручки Резина, включает насадку и 4 оправки, размеры 10-24 (5PWY3), 1/4 дюйма-20 (5PWY5), 5/16 дюйма-18 (5PWY7) и 3/8 дюйма-16 (5PWY9)

Посмотреть полную информацию о продукте


Заклепочная гайка, дюймовая, стальная, с открытым концом, тип заклепочной гайки с накаткой и фланцем, диаметр/размер резьбы 5/16 дюйма -18, длина 0,688 дюйма, размер сверла 17/32 дюйма, диапазон захвата от 0,027 до 0,150 дюйма, размер отверстия 0,531 дюйма, высота головки 0,06 дюйма, диаметр головки. 0,685 дюйма, диаметр корпуса. 0,53 дюйма, диаметр фланца. 0,685 дюйма, используется для надежного крепления металлов, стекловолокна или жестких пластиковых материалов путем создания постоянной резьбы, идеально подходит для материалов, которые считаются слишком тонкими для конической резьбы, количество в упаковке 25

Посмотреть полную информацию о продукте

Заклепочная гайка, дюймовая, стальная, с открытым концом, тип заклепочной гайки с накаткой и фланцем, диаметр/размер резьбы 5/16 дюйма -18, длина 0,688 дюйма, размер сверла 17/32 дюйма, диапазон захвата от 0,027 до 0,150 дюйма, размер отверстия 0,531 дюйма, высота головки 0,06 дюйма, диаметр головки. 0,685 дюйма, диаметр корпуса. 0,53 дюйма, диаметр фланца. 0,685 дюйма, используется для надежного крепления металлов, стекловолокна или жестких пластиковых материалов путем создания постоянной резьбы, идеально подходит для материалов, которые считаются слишком тонкими для конической резьбы, количество в упаковке 25

Посмотреть полную информацию о продукте


Заклепочная гайка, дюймовая, стальная, с открытым концом, тип заклепочной гайки с накаткой и фланцем, диаметр/размер резьбы 1/4 дюйма -20, длина 0,58 дюйма, размер сверла 25/64 дюйма, диапазон захвата от 0,027 до 0,165 дюйма, размер отверстия 0,391 дюйма, высота головки 0,022 дюйма, диаметр головки. 0,455 дюйма, диаметр корпуса. 0,39 дюйма, диаметр фланца. 0,455 дюйма, используется для надежного крепления металлов, количество в упаковке 50

Посмотреть полную информацию о продукте

Заклепочная гайка, дюймовая, стальная, с открытым концом, тип заклепочной гайки с накаткой и фланцем, диаметр/размер резьбы 1/4 дюйма -20, длина 0,58 дюйма, размер сверла 25/64 дюйма, диапазон захвата от 0,027 до 0,165 дюйма, размер отверстия 0,391 дюйма, высота головки 0,022 дюйма, диаметр головки. 0,455 дюйма, диаметр корпуса. 0,39 дюйма, диаметр фланца. 0,455 дюйма, используется для надежного крепления металлов, количество в упаковке 50

Посмотреть полную информацию о продукте


Заклепочная гайка, дюймовая, алюминиевая, с открытым концом, заклепочная гайка с плоской головкой, диаметр/размер резьбы 1/4 дюйма -20, длина 0,669дюйм, размер сверла 25/64 дюйма, диапазон захвата от 0,165 до 0,260 дюйма, размер отверстия 0,391 дюйма, высота головки 0,028 дюйма, диаметр головки. 0,5 дюйма, диаметр корпуса. 0,39 дюйма, диаметр фланца. 0,5 дюйма, используется для надежного крепления металлов, стекловолокна или жестких пластиковых материалов путем создания постоянной резьбы, идеально подходит для материалов, которые считаются слишком тонкими для конической резьбы, количество в упаковке 40

Посмотреть полную информацию о продукте

$15,53

Заклепочная гайка, дюймовая, алюминиевая, с открытым концом, заклепочная гайка с плоской головкой, диаметр/размер резьбы 1/4 дюйма -20, длина 0,669дюйм, размер сверла 25/64 дюйма, диапазон захвата от 0,165 до 0,260 дюйма, размер отверстия 0,391 дюйма, высота головки 0,028 дюйма, диаметр головки. 0,5 дюйма, диаметр корпуса. 0,39 дюйма, диаметр фланца. 0,5 дюйма, используется для надежного крепления металлов, стекловолокна или жестких пластиковых материалов путем создания постоянной резьбы, идеально подходит для материалов, которые считаются слишком тонкими для конической резьбы, количество в упаковке 40

Посмотреть полную информацию о продукте


Шайба крыла, плоская шайба увеличенного размера, размерные стандарты ASME B18. 21.1, материал нержавеющая сталь, марка материала/класс 316, отделка гладкая, для размера винта 1/4 дюйма, внутренний диаметр 0,285 дюйма, наружный диаметр 1 1/4 дюйма, максимум Толщина 0,08 дюйма, система измерения в дюймах, минимальная толщина 0,047 дюйма, цвет серебристый, допуск на внутренний диаметр +/- 0,010 дюйма, сделано в Северной Америке Нет, местонахождение производителя получено по всему миру, максимальная температура 302 градуса по Фаренгейту, минимальная температура -58 градусов по Фаренгейту

Посмотреть полную информацию о продукте

21,20 $

Шайба крыла, плоская шайба увеличенного размера, размерные стандарты ASME B18.21.1, материал нержавеющая сталь, марка материала/класс 316, отделка гладкая, для размера винта 1/4 дюйма, внутренний диаметр 0,285 дюйма, наружный диаметр 1 1/4 дюйма, максимум Толщина 0,08 дюйма, система измерения в дюймах, минимальная толщина 0,047 дюйма, цвет серебристый, допуск на внутренний диаметр +/- 0,010 дюйма, сделано в Северной Америке Нет, местонахождение производителя получено по всему миру, максимальная температура 302 градуса по Фаренгейту, минимальная температура -58 градусов по Фаренгейту

Посмотреть полную информацию о продукте


Резиновая окантовка, SBR, C, ширина канавки 1/8 дюйма, глубина канавки 1/4 дюйма, общая ширина 1/4 дюйма, общая высота 5/8 дюйма, черная, длина 10 футов, неклейкая основа Тип, мин. Темп. Рейтинг (град. F) -25, макс. Темп. (F) 230 градусов, стандарты ASTM D2000 AA

Посмотреть полную информацию о продукте

Резиновая окантовка, SBR, C, ширина канавки 1/8 дюйма, глубина канавки 1/4 дюйма, общая ширина 1/4 дюйма, общая высота 5/8 дюйма, черная, длина 10 футов, неклейкая основа Тип, мин. Темп. Рейтинг (град. F) -25, макс. Темп. (F) 230 градусов, стандарты ASTM D2000 AA

Посмотреть полную информацию о продукте


Заклепочная гайка, дюймовая, стальная, с открытым концом, тип заклепочной гайки с накаткой и фланцем, диаметр/размер резьбы 3/8 дюйма -16, длина 0,808 дюйма, размер сверла 17/32 дюйма, диапазон захвата от 0,150 до 0,312 дюйма, размер отверстия 0,53 дюйма, высота головки 0,07 дюйма, диаметр головки. 0,685 дюйма, диаметр корпуса. 0,53 дюйма, диаметр фланца. 0,685 дюйма, используется для надежного крепления металлов, стекловолокна или жестких пластиковых материалов путем создания постоянной резьбы, идеально подходит для материалов, которые считаются слишком тонкими для конической резьбы, количество в упаковке 20

Посмотреть полную информацию о продукте

Заклепочная гайка, дюймовая, стальная, с открытым концом, тип заклепочной гайки с накаткой и фланцем, диаметр/размер резьбы 3/8 дюйма -16, длина 0,808 дюйма, размер сверла 17/32 дюйма, диапазон захвата от 0,150 до 0,312 дюйма, размер отверстия 0,53 дюйма, высота головки 0,07 дюйма, диаметр головки. 0,685 дюйма, диаметр корпуса. 0,53 дюйма, диаметр фланца. 0,685 дюйма, используется для надежного крепления металлов, стекловолокна или жестких пластиковых материалов путем создания постоянной резьбы, идеально подходит для материалов, которые считаются слишком тонкими для конической резьбы, количество в упаковке 20

Посмотреть полную информацию о продукте


Заклепочная гайка, дюймовая, стальная, с открытым концом, тип заклепочной гайки, корпус с прорезями, диаметр / размер резьбы 5/16 дюйма – 18, длина 1,141 дюйма, размер сверла 1/2 дюйма, диапазон захвата 0,020 дюйма. до 0,280 дюйма, размер отверстия 0,500 дюйма, высота головки 0,062 дюйма, диаметр головки 0,770 дюйма, диаметр корпуса. 0,495 дюйма, диаметр фланца. 0,770 дюйма, используется для надежного крепления металлов, количество в упаковке 5

Посмотреть полную информацию о продукте

Заклепочная гайка, дюймовая, стальная, с открытым концом, тип заклепочной гайки, корпус с прорезями, диаметр / размер резьбы 5/16 дюйма – 18, длина 1,141 дюйма, размер сверла 1/2 дюйма, диапазон захвата 0,020 дюйма. до 0,280 дюйма, размер отверстия 0,500 дюйма, высота головки 0,062 дюйма, диаметр головки 0,770 дюйма, диаметр корпуса. 0,495 дюйма, диаметр фланца. 0,770 дюйма, используется для надежного крепления металлов, количество в упаковке 5

Посмотреть полную информацию о продукте


Инструмент для установки в виде плоскогубцев, для установки заклепочных гаек и гаечных вставок до 1/4 дюйма и 6 мм, оснащен удобными рукоятками и стопорной цепью, включает в себя 8-32, 10-24 и 10-32 оправки и наконечники

Посмотреть полную информацию о продукте

$110,49

Инструмент для установки в виде плоскогубцев, для установки заклепочных гаек и гаечных вставок до 1/4 дюйма и 6 мм, оснащен удобными рукоятками и стопорной цепью, включает в себя 8-32, 10-24 и 10-32 оправки и наконечники

Посмотреть полную информацию о продукте


Фланцевые болты, система измерения в дюймах, основной материал сталь, класс материала 5, отделка крепежа оцинкованная, тип головки – болты с шестигранным зубчатым фланцем, диаметр / размер резьбы 1/4 дюйма -20, длина крепежа 3/4 дюйма, Направление резьбы крепежного изделия правостороннее, тип резьбы крепежного изделия UNC (грубая), тип резьбы крепежного изделия полнорезьбовой, IFI-111, мин. Длина резьбы 3/4 дюйма, высота головки 9/ 32 дюйма, ширина головки 3/8 дюйма, диаметр фланца. 9/16 дюйма, предел прочности при растяжении 120, 000 psi, твердость по Роквеллу HRC34, количество в упаковке 100 шт.

Посмотреть полную информацию о продукте

Фланцевые болты, система измерения в дюймах, основной материал сталь, класс материала 5, отделка крепежа оцинкованная, тип головки – болты с шестигранным зубчатым фланцем, диаметр / размер резьбы 1/4 дюйма -20, длина крепежа 3/4 дюйма, Направление резьбы крепежного изделия правостороннее, тип резьбы крепежного изделия UNC (грубая), тип резьбы крепежного изделия полнорезьбовой, IFI-111, мин. Длина резьбы 3/4 дюйма, высота головки 9/ 32 дюйма, ширина головки 3/8 дюйма, диаметр фланца. 9/16 дюйма, предел прочности при растяжении 120, 000 psi, твердость по Роквеллу HRC34, количество в упаковке 100 шт.

Посмотреть полную информацию о продукте


Еще из этой коллекции

Еще из этой коллекции

Узнайте больше

Заклепочные гайки / резьбовые вставки

Заклепочные гайки и резьбовые вставки

Заклепки-гайки и резьбовые вставки Обзор

*детали аналогичны заклепкам-гайкам AVK*

Мы предлагаем полную линейку заклепок-гаек с различными характеристиками: шлицевой и нешлицевой корпус, большая и малая фланцевая головка, высокопрочная резьба и более. Наши заклепки-гайки будут соответствовать всем вашим требованиям для любого применения. Для получения дополнительной информации о типах заклепочных гаек и резьбовых вставок, которые мы держим на складе, воспользуйтесь ссылками ниже.

Для навигации по этому разделу используйте меню ниже:

Ребристые заклепочные гайки серии «L» | Ребристые заклепочные гайки серии “K” | Половина шестигранника | Неребристая плоская головка | Неребристая потайная головка | Резьбовые вставки | Крестообразные гайки

РЕБРИСТАЯ СЕРИЯ L

РЕБРА СЕРИИ K

ПОЛУШЕСТИГРАННИК

ПЛОСКАЯ ГОЛОВКА БЕЗ РЕБРА

ГОЛОВКА БЕЗ РЕБРА

РЕЗЬБОВЫЕ ВСТАВКИ

ПОПЕРЕЧНЫЕ ГАЙКИ









КОНТРГАЙКИ



ГЛУХИЕ РЕЗЬБОВЫЕ ШПИЛЬКИ

ВСТАВКИ ДЛЯ РЕМОНТА РЕЗЬБЫ


Серия L-образных заклепок с ребрами

Отличается большой фланцевой головкой и шлицевым корпусом.

***Подробнее о ребристых заклепочных гайках серии «L»

Ребристые заклепочные гайки серии L Преимущества:

Шлицевой корпус
Шлицевой корпус обеспечивает повышенное сопротивление крутящему моменту по сравнению с обычными нешлицевыми вставками.
Большой фланец
Обеспечивает большую опорную поверхность, повышающую эффективность выталкивания.
Широкий диапазон захвата
Ассортимент продуктов серии L обеспечивает возможность укладки материалов толщиной от 0,020 дюйма (0,5 мм) до 0,312 дюйма (7,9 мм).мм).
Высокопрочная резьба
Нити вкручиваются в изделие, образуя нагартованную поверхность, обеспечивающую высокопрочную, несущую резьбу.
Входная фаска
Входная фаска на корпусе облегчает вставку в заготовку.

Заклепочные гайки с рифлением серии K

Отличаются низкопрофильной головкой и шлицевым корпусом.

***Подробнее Узнать больше о ребристых заклепочных гайках серии «K»

Серия рифленых заклепочных гаек K Преимущества:

Шлицевой корпус
Шлицевой корпус обеспечивает повышенное сопротивление крутящему моменту по сравнению с обычными нешлицевыми вставками.
Установка практически заподлицо
Низкопрофильная головка обеспечивает посадку практически заподлицо без специальной подготовки отверстий.
Широкий диапазон захвата
Ассортимент продуктов серии K обеспечивает возможность укладки материала толщиной от 0,020 дюйма (0,5 мм) до 0,312 дюйма (7,9 мм).мм).
Высокопрочная резьба
Нити вкручиваются в изделие, образуя нагартованную поверхность, обеспечивающую высокопрочную, несущую резьбу.
Входная фаска
Входная фаска на корпусе облегчает вставку в заготовку.

Полушестигранная заклепка с большим фланцем и тонкими стенками Серия

***Подробнее о полушестигранных заклепках с большим фланцем и тонкими стенками

Спецификации HEX

Материал: сталь 1008/1010
Нержавеющая сталь 302
Алюминий 5056
Отделка:
Цинковое покрытие – желтый дихромат по ASTM B633

Fe/Zn 8, Тип II Подробнее о заклепочных гайках с плоской головкой

Заклепочная гайка (с плоской головкой) Спецификация

НОМЕР ДЕТАЛИ ОБРАЗЕЦ
Пример: 5/16-18 с максимальным захватом 0,125:
RN-51618-125-SF
ДОБАВИТЬ “SF” ДЛЯ СТАЛЬНОЙ ПЛОСКОЙ ГОЛОВКА ИЛИ “AF” ДЛЯ АЛЮМИНИЕВОЙ ПЛОСКОЙ ГОЛОВКИ

Заклепочные гайки с потайной головкой

Доступны варианты из оцинкованной стали или алюминия. Резьба класса 2B

***Подробнее о заклепочных гайках с потайной головкой

ЗАКЛЕПКА-ГАЙКА С ПОтайной головкой

НОМЕР ДЕТАЛИ ОБРАЗЕЦ
Пример: 5/16-618 с . максимальный захват:
RN-51618-16-SC

ДОБАВИТЬ “SC” ДЛЯ СТАЛЬНОЙ ПЛОСКОЙ ГОЛОВКИ ИЛИ “AC” ДЛЯ АЛЮМИНИЕВОЙ ПЛОСКОЙ ГОЛОВКИ

Резьбовые вставки

Доступны в исполнении из стали или алюминия

***Подробнее о резьбовых вставках

Наборы резьбы

ОБРАЗЕЦ НОМЕРА ДЕТАЛИ
Пример: Размер резьбы 6-32 из стали с толщиной материала .0937-.1562, с размером отверстия .234 и размером сверла A
RN632STS

Поперечные гайки



***Подробнее о наборах резьбы

ОБРАЗЕЦ НОМЕРА ДЕТАЛИ
Пример: 6-32 Размер резьбы с диапазоном захвата .020–.150, с размером отверстия .209–.214
S6P150

90 Гайки с поперечной опорой

***Подробнее о крестообразных гайках

НОМЕР ДЕТАЛИ ОБРАЗЕЦ
Пример: 10-32 Размер резьбы с диапазоном захвата 0,020–0,175, с размером отверстия 0,312–0,317
S10PB175

Глухие резьбовые шпильки

***Подробнее о глухих резьбовых шпильках

3

Гайки

***Подробнее о домкратных гайках



Вставки для ремонта резьбы

Наши вставки для ремонта резьбы представляют собой совершенно новое решение для сорванных и треснутых отверстий под болты.

Добавить комментарий

Ваш адрес email не будет опубликован.
