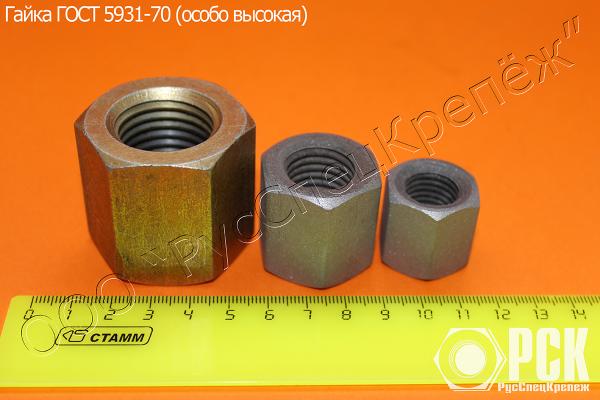

Гайка ГОСТ 15523-70 высокая класса точности В

Крепеж

Применение: в машиностроении для скрепления деталей, подвергающихся большим нагрузкам. Производится как с крупным, так и с мелким шагом резьбы.

Конструкция гайки ГОСТ 15523 на чертеже:

Гайка ГОСТ 15523-70 высокая

Основные размеры высокой гайки ГОСТ 15523 указаны в таблице:

Номинальный диаметр резьбы d		3	4	5	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	36	42	48
Шаг резьбы	крупный	0,5	0,7	0,8	1	1,25	1,5	1,75	2		2,5			3		3,5	4,	4,5	5
	мелкий	–				1	1,25		1,5					2			3
Размер «под ключ» S		5,5	7	8	10	13	16	18	21	24	27	30	34	36	41	46	55	65	75
Диаметр описанной окружности е , не менее		5,9	7,5	8,6	10,9	14,2	17,6	19,9	22,8	26,2	29,6	33,0	37,3	39,6	45,2	50,9	60,8	71,3	82,6
da	не менее	3,0	4,0	5,0	6,0	8,0	10	12	14	16	18	20	22	24	27	30	36	42	48
	не более	3,45	4,60	5,75	6,75	8,75	10,8	13,0	15,1	17,3	19,4	21,6	23,8	25,9	29,2	32,4	38,9	45,4	51,8
dw , не менее		5,0	6,3	7,2	9,0	11,7	14,5	16,5	19,2	22,0	24,8	27,7	31,4	33,2	38,0	42,7	51,1	59,9	69,4
hw	не более	0,4		0,5		0,6				0,8
	не менее	0,15								0,20								0,25
Высота m		3,6	4,8	6	7,2	9,6	12	14	17	19	22	24	26	29	32	36	43	50	58

Примечания: в скобках указаны размеры, которые не рекомендуется применять.

Вес высокой гайки ГОСТ 15523:

Номинальный диаметр резьбы d , мм	Теоретический вес 1000 шт. гаек, кг »	Номинальный диаметр резьбы d , мм	Теоретический вес 1000 шт. гаек, кг »	Номинальный диаметр резьбы d , мм	Теоретический вес 1000 шт. гаек, кг »
3	0,562	12	19,030	24	170,90
4	1,183	14	32,650	27	232,70
5	1,798	16	47,170	30	334,70
6	3,188	18	69,81	36	574,70
8	8,285	20	93,15	42	930,60
10	14,260	22	132,90	48	1451,00

Пример условной маркировки:

• Гайка ГОСТ 15523-70 М12-6Н. 8.40Х.016 – гайка высокая с диаметром резьбы 12 мм с полем допуска 6Н, класс прочности 8, из стали марки 40Х, оцинкованная с толщиной цинкового покрытия 6 мкм.

Форма выпуска: в деревянных ящиках по 50 кг, в картонных коробках по 25 кг.

Оформить заявку и купить гайку высокую ГОСТ 15523-70 оптом от 100 кг с доставкой по России вы можете у наших менеджеров.

Гайка ГОСТ 5927-70 класса точности А. Размеры и вес гайки		Следующая > Гайка ГОСТ ISO 4032 шестигранная. Купить оптом от 100 кг

Задать вопрос:
WhatsApp
79066606191
Позвонить:
(4862) 30-70-18
Отправить факс:
(4862) 30-70-28
Написать письмо:
[email protected]

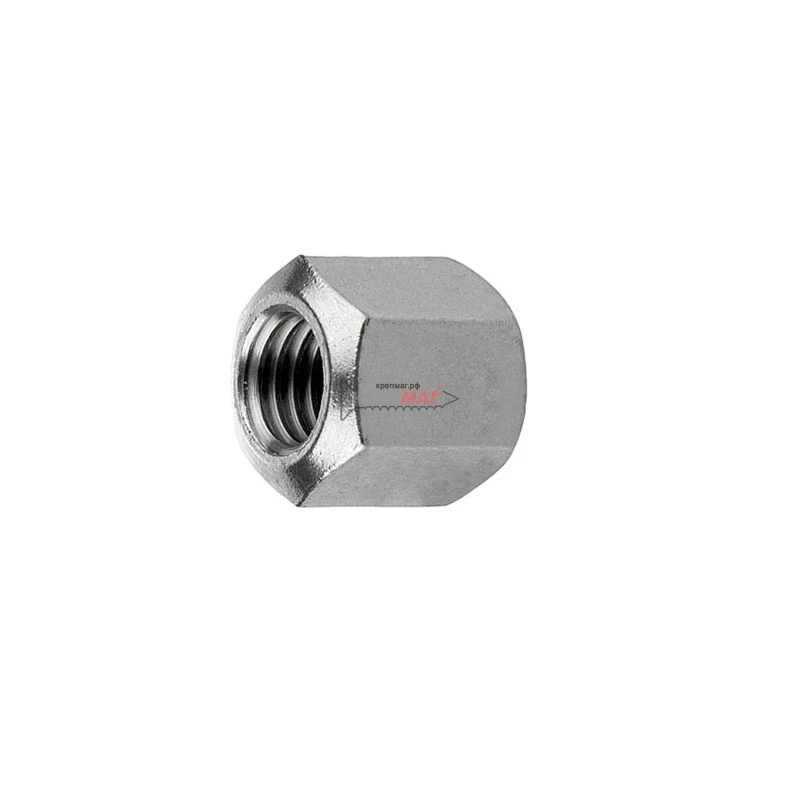

Высокие гайки ГОСТ 15523-70 – Союз ДСК

Гайки, как крепежный материал, имеют огромное количество разновидностей, отличающихся по своей конструкции, назначению, размерам, материалу, эксплуатационным характеристикам. Среди шестиугольных, круглых, квадратных, рифленых, самоконтрящихся, колпачковых и прочих видов свое место занимают гайки высокие.

Гайки высокие используются в различных сферах, таких как машиностроение, станкостроение и прочих отраслях, для которых характерны высокие нагрузки в ходе эксплуатации оборудования, например, станки или автоматизированные производственные линии. В частности с помощью высоких гаек соединяются детали цилиндров и детали двигателей внутреннего сгорания. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят высокие гайки:

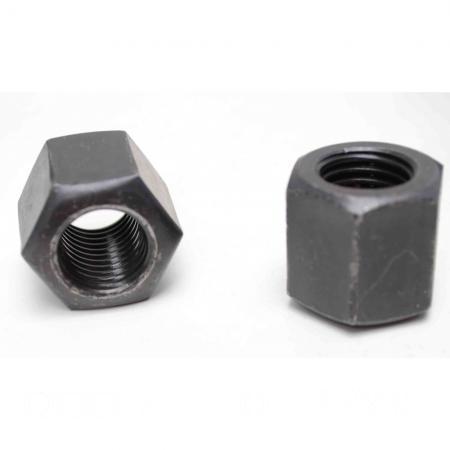

Гайки высокие по ГОСТ 15523-70

Использование и назначение

Гайки высокие используются в соединениях, испытывающих регулярные или неритмичные нагрузки на сжатие и растяжение. В результате их применения повышается вязкость изделия в месте соединения, в результате чего не происходит разрушения витков резьбовых пар, как наиболее уязвимого участка, а гайки и болты демонстрируют максимально возможную для металла прочность на растяжение. Гайки высокие изготавливаются по ГОСТ 15523-70 и могут быть изготовлены в двух исполнениях. На рисунке, приведенном ниже, Вы можете посмотреть, как схематично выглядят данные исполнения:

В категорию «гайки высокие» входят шестигранные гайки, у которых высота гайки составляет не менее 0,8 размеров диаметра гайки. С увеличением соотношения между высотой и диаметром изделия возрастают его прочностные характеристики. Для работы при повышенном давлении и высоких температурах используются гайки высокие с данным показателем не менее 1,2. Гайки по ГОСТ 15523-70 имеют диаметр от 3 мм до 48 мм. В нижеприведенной таблице вы можете посмотреть параметры гаек, изготовленных по ГОСТ 15523-70:

Изготовление

В ходе изготовления высоких гаек используются высокопрочные виды стали, такие как нержавеющая сталь марки А2 и устойчивая к кислотному окружению марка А4. Класс прочности стали должен составлять не менее 8, также применяются классы 10 и 12. При изготовлении изделий из углеродистых сталей, их подвергают оцинковке горячим или гальваническим способом. В ряде случаев для создания защитного слоя используется хромирование, такие гайки отличаются желтым цветом.

Ниже приведен пример условного обозначения гаек по ГОСТ 15523-70:

Гайка исполнения 1, с диаметром резьбы d=12мм, с размером “под ключ” S=18мм, с крупным шагом резьбы, с полем допуска 6Н, класса прочности 5 без покрытия:

Гайка M12-6Н.5(S18) ГОСТ 15523-70

В нижеприведенной таблице вы можете посмотреть массу гаек, изготовленных по ГОСТ 15523-70:

Если Вам требуются остальные характеристики гаек высоких, изготовленных по ГОСТ 15523-70, то вы можете посмотреть их, скачав данный ГОСТ с нашего сайта.

Пользуясь таблицей, приведенной выше, вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в ней указан вес всех существующих высоких гаек по ГОСТ 15523-70.

Если у вас остались вопросы, связанные с высокими гайками по ГОСТ 15523-70, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377
