Широкая сфера применения подобной конструкции делает такую установку весьма актуальной в быту.

Чтобы своими руками сделать гаражный вариант гидравлического пресса, потребуется лишь подходящий домкрат и немного усилий. При этом ручной станок по своей функциональности и надежности не уступает заводскому оборудованию, вот только стоимость его в несколько раз ниже, что позволяет неплохо сэкономить.

Тематический видеоматериал:

технология сборки из домкрата по шагам, видео

Нередко домашним умельцам, автолюбителям и индивидуальным предпринимателям при работе в собственной мастерской или гараже требуется наличие гидравлического пресса. С его помощью можно выполнять гибку металлических деталей, замену подшипников, склеивание различных поверхностей. Приобретать для выполнения ряда мелких задач дорогостоящий промышленный пресс нецелесообразно. Такое оборудование стоит недешево, к тому же имеет немаленькие размеры. Однако при желании и умении обращаться с инструментами простейший гаражный ручной пресс можно изготовить своими силами. Компактный самодельный пресс несложно выполнить, собрав легкую конструкцию с использованием домкрата. Затраты в этом случае зависят лишь от стоимости необходимых материалов. Рассмотрим, что представляют собой такие агрегаты, и как их сделать в условиях частной мастерской или гаража.

Оглавление:

1. Горизонтальный или вертиклальный пресс?
2. Материалы, инструменты
3. Инструкция по шагам
4. Советы
5. Видео уроки

Варианты конструкции и оборудование для пресса

Все самостоятельно изготавливаемые прессы можно условно разделить на два типа в зависимости от расположения в них домкрата:

• горизонтальные;
• вертикальные.

Горизонтальный

Первый вариант используется в автомастерских и предназначается для ремонта различных механизмов и узлов. Разместить в гараже такой агрегат проблематично из-за нехватки места. Выбранную компоновочную схему следует учитывать, выполняя чертежи будущего агрегата. Много готовых вариантов, как сделать пресс для гаража своими руками, со всеми необходимыми схемами и размерами не трудно найти в интернете. Однако, осуществить все в полном соответствии с чужими данными может оказаться проблематичным ввиду их существенного расхождения с размерами имеющихся в наличии деталей. Для того, чтобы сделать самодельный гидравлический пресс, вполне достаточно домкрата с ручным насосом. При его приобретении следует уделить должное внимание производителю. Известный бренд гарантирует долгий срок службы и надежность пресса. В большинстве случаев агрегат собирают с применением бутылочных автомобильных домкратов.

Не требуется использовать для сооружения пресса гидравлическое оборудование, обеспечивающее огромный запас по максимальному усилию. Данный показатель можно подобрать расчетным путем в зависимости от типа работ, для выполнения которых агрегат будет применяться в гараже или мастерской. В большинстве случаев достаточно усилия в 10-15 тонн. В зависимости как от максимального усилия, так и от задач, которые планируется выполнять, подбирается оптимальная схема расположения оборудования. Домкрат следует выбирать после того, как будет решено, в каком положении его требуется расположить. Условия эксплуатации в большинстве случаев предусматривают лишь размещение давящим штоком кверху. Другие способы компоновки недопустимы.

Вертикальный

Устанавливая гидравлический домкрат по вертикальной схеме, следует определиться с местом и способом его крепления. Его либо размещают наверху, либо монтируют внизу на станину. Если в последнем случае фиксация осуществляется достаточно просто, то при монтаже сверху нужно позаботиться о надежном креплении. Верхнее размещение домкрата применяется крайне редко и по той причине, что практически ни один аппарат нельзя эксплуатировать штоком вниз. Такой вариант целесообразен, если оборудование планируется использовать для извлечения втулок и подшипников из различных механизмов.

Какая бы ни была выбрана конструкция, особое внимание следует уделить станине. Она должна быть надежно сварена из толстого металлопроката и выдерживать все воспринимаемые горизонтальные и вертикальные нагрузки. В силу особенностей работы любой пресс подвергается действию колоссальных разнонаправленных сил. Это необходимо учитывать еще на этапе проектирования станинной рамы: сделать расчеты и подобрать материал, обеспечивающий минимальный запас прочности на разрыв.

При подсчете глубины и ширины рамы учитываются все составляющие части, а также максимальные размеры обрабатываемых заготовок. Все это влияет в конечном счете на габариты основания, которое должно обеспечивать устойчивость всей конструкции. Важно, чтобы в гараже было достаточно места для его монтажа.

Подбор материалов и расчет

При нижней установке домкрата высота рамы от верхней полки до основания подбирается с учетом ряда параметров:

• паспортная длина, которую имеет гидравлический домкрат;
• необходимая величина хода штока;
• наибольшая высота заготовок, которые планируется обрабатывать прессованием;
• толщина рабочей платформы, в которую упирается поршень.

Данная платформа передает усилие на заготовку, передвигаясь под действием штока по расположенным в боковых стойках направляющим. Возвратное перемещение поршня обеспечивается двумя пружинами. Собирая гидравлический пресс своими руками, важно сделать точный расчет их жесткости.

Если агрегат изготавливается с верхним размещением домкрата, а прессование детали осуществляется с ее укладкой на основание, размеры определяются аналогичным образом. Но такой самодельный пресс собрать сложнее. В данном случае гидравлический бутылочный домкрат монтируется на перемещающейся по направляющим платформе. Возврат подвижной полки осуществляется при помощи пружин, прикрепленных к верхней балке рамы.

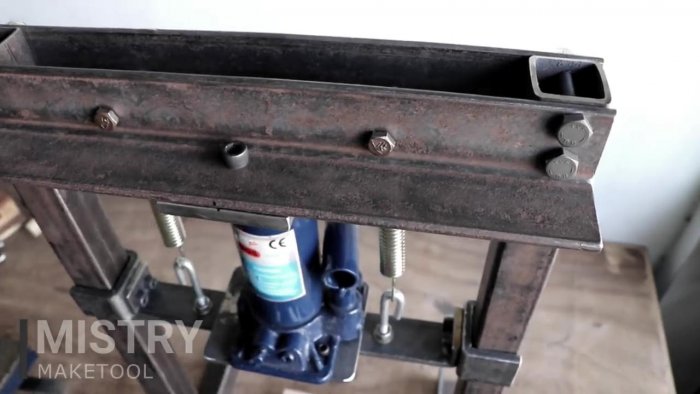

В обоих случаях шток домкрата надежно фиксируется на верхней рамной перекладине или соединяется с подвижной платформой. Для этого можно сделать специальное гнездо, которое легко выполнить своими руками из металлической трубы подходящего диаметра.

Чтобы собрать пресс из домкрата самому, потребуются следующие материалы и инструменты:

• сварочный аппарат;
• угловая шлифовальная машина (болгарка) или ручная ножовка по металлу;
• гидравлический домкрат;
• пара мощных пружин для выполнения механизма возврата;
• стальной прокат необходимых размеров и профиля.

Если планируется сделать пресс простой конструкции с нижней установкой домкрата, то для осуществления возврата подвижной полки можно применить завалявшийся в гараже старый грибок редукторного моста. Он надевается непосредственно на шток, к которому крепятся пружины. Их нижняя часть надежно фиксируется на станине.

Для изготовления прочной рамы рекомендуется использовать прокатную сталь следующих размеров:

• лист толщиной около 10 мм для выполнения надежной основы;
• швеллеры и профильные трубы квадратного и прямоугольного сечения;
• уголки с полками не менее 50 мм;
• отрезок стальной трубы, внутренний диаметр которого должен соответствовать штоку домкрата.

Инструкция сборки самодельного пресса

Начинать следует с нарезки металлических деталей. Затем устанавливается основание в гараже. Для этого нужно сделать каркас прямоугольной формы из труб квадратного сечения (не менее 40х40) или швеллеров, на него приваривается толстый стальной лист.

На следующем этапе монтируются боковые стойки и верхняя балка рамы. Их необходимо тщательно приварить к основанию, следя за тем, чтобы не было перекосов и все углы в местах соединений были прямыми.

Подвижная плита для прессования заготовок делается из швеллера. В центре ее приваривается кусок трубы, выполняющий функцию гнезда под шток домкрата. Для обеспечения поступательных перемещений платформы на раме при помощи болтов закрепляются направляющие. Их можно изготовить из пары металлических полос. Подобным образом делается упор, который выставляется на нужной высоте относительно рамы.

Завершающим шагом при сборке пресса в гараже своими руками является монтаж домкрата в подготовленные заранее гнезда, а также закрепление пружин. Для дополнительной фиксации сварка не используется. Домкрат в любое время должен без труда извлекаться из пресса как при необходимости его применения по прямому назначению, так и в случае ремонта агрегата.

Советы по монтажу и возможные ошибки

Самостоятельно сделать гаражный пресс довольно легко технарю. При этом стоит учитывать некоторые нюансы, чтобы избежать проблем в процессе эксплуатации оборудования.

В конструкции пресса присутствует немало сварных соединений. Все они должны быть выполнены с максимальной точностью. Поэтому без соответствующих навыков лучше не экспериментировать, а пригласить специалиста. Этот вариант может оказаться не только надежнее, но и менее затратным. Ведь в случае некачественно сваренной станины придется переделывать все.

Для удобства эксплуатации в конструкции самодельного пресса желательно предусмотреть возможность настройки величины хода поршня домкрата. Эта задача решается несколькими способами:

• установкой подвижной плиты наверху рамы, перемещая которую, можно отрегулировать максимальную высоту обрабатываемых заготовок;
• изготовлением съемных вставок из металлических листов или профилей различной толщины.

Повысить эффективность позволит и снабжение агрегата съемным упором. Его удобно крепить к раме болтами. Упор дает возможность сэкономить массу времени при серийном производстве деталей.

В целях безопасности сразу по окончании сборки пресса не рекомендуется приступать к работе без пробных испытаний. После проверки, которую нужно сперва провести в щадящем режиме, может обнаружиться недостаточная прочность сварки или, к примеру, перекос подвижной планки. В последнем случае проблема решается подбором пружин, которые должны иметь одинаковые коэффициенты упругости и длину.

Как сделать самодельный пресс из домкрата

Гидравлический пресс представляет собою агрегат, предназначающийся для обрабатывания заготовок посредством большого давления. Функционирует подобное оснащение благодаря жидкостному давлению, которое воздействует на его конструктивные части. Обыкновенно рабочий цилиндр располагается вертикально, однако в некоторых гидравлических прессах он имеет горизонтальное положение. Рабочее усилие варьируется, способно составлять десятки и тысячи тонн.

Оборудование широко используется для того, чтобы штамповать, ковать, править, гнуть, выдавливать трубы и иные профили. Также посредством гидравлического пресса из домкрата возможно брикетировать, пакетировать и прессовать разнообразные предметы. Данное оснащение часто применяется на заводах, производящих резиновые, пластмассовые и деревянные изделия.

Применение пресса в бытовых условиях

Весьма часто пресс из гидравлического домкрата, имеющий малые габариты, используют в гаражном помещении, мастерской. Используя его, возможно отремонтировать машину, выполнить иные работы.

Посредством подобного оснащения выпрессовывают подшипники, сайлентблоки, осуществляют запрессовку новых запчастей. Кроме ремонта машины, пресс из домкрата применяют, чтобы сгибать предметы из металла, создавать нужное усилие при склейке деталей, брикетировать мусор, выдавливать автомасло и иные расходники. Заводское оснащение имеет большую цену, купить его способен не каждый. Выгоднее сделать пресс своими руками, потратив деньги лишь на покупку нужных материалов.

Конструкцию сделанного устройства возможно сразу же адаптировать для решения какой-либо задачи. Самодельный пресс компактен, его можно без труда разместить в гаражном помещении, мастерской.

Конструктивные особенности оборудования

Сделанные самостоятельно прессы имеют рабочее усилие в десять-двадцать тонн. Данный показатель зависим от процедур, которые вы намереваетесь выполнять посредством устройства.
Пресс на гидравлике располагает следующими техническими параметрами:

• габаритные показатели;
• вес оснащения;
• поршневой ход;
• наличие манометра;
• показатели установленной станины.

В самодельном оборудовании компрессия в рабочем цилиндре обыкновенно устанавливается посредством насосного устройства. Оно может быть как интегрировано в агрегат или располагаться отдельно. Довольно просто изготовить устройство на гидравлике, если использовать бутылочный домкрат. Там есть встроенный насос.

Перед тем как вы выберете домкрат, определитесь, для чего вам нужен пресс. От предназначения зависит как конструкция оборудования, так и усилие, которое оно будет способно развить. После этого разработайте чертеж. Разумеется, вы можете отыскать схему в Сети и просмотреть ниже видео процесса создания устройства на гидравлике. Однако в этом случае вам придется адаптировать ваши приспособления под чужое оборудование.

Пресс на гидравлике может функционировать по одной из двух схем. Если домкрат будет установлен внизу пресса (на станине), то давление пойдет кверху. Если же его установить наверху устройства, давление пойдет книзу.

Выбирая схему функционирования пресса, нужно помнить, что для большей части домкратов, производимых в настоящее время, единственным правильным считается положение давящим штоком кверху. Расположить их иначе не выйдет. Ввиду этого обычно используется 1-я схема. 2-я применяется тогда, когда нужно выпрессовывать подшипники, втулки из определенных агрегатов.

Создание схемы

Несущим элементом всякого пресса считается станина, к созданию схемы которой нужно отнестись с максимальной ответственностью. Конструкция станины – рама, в ней установлен домкрат с инструментом. Он действует на обрабатываемый предмет.

Рама пресса из домкрата своими руками должна быть высокопрочной, потому как она станет переносить большие нагрузки. Домкрат, формирующий усилие, будет давить на рамный верх и низ.

Низ станины (основание) должен делать более устойчивым все устройство. Определяя ширину внутреннего рамного проема, принимают во внимание габариты предметов, для обрабатывания которых предназначается пресс, габариты всех частей оборудования.

Если самодельный пресс из домкрата своими руками произведен по первой схеме, то конструктивно он устроен таким образом: домкрат монтируется на нижнее основание, заготовка – в рамный верх; давление передается посредством штока и подвижной платформы, которая передвигается по направляющим, располагающимся по сторонам рамы.

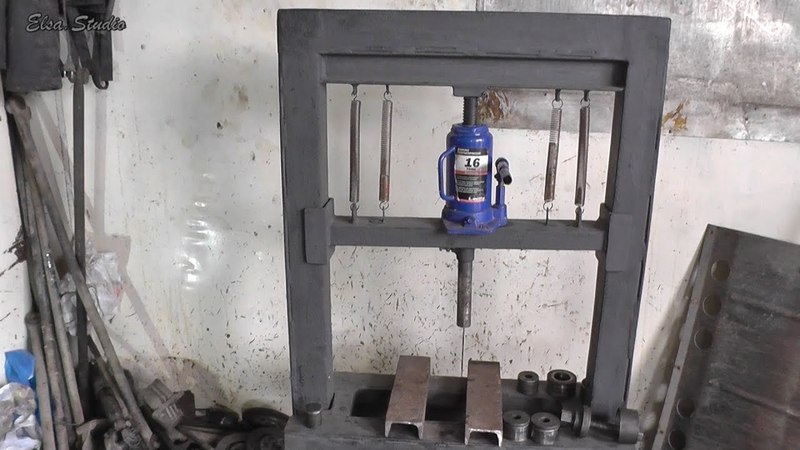

Для возвращения штока в стандартное положение применяется пара пружин. Их низ прикрепляется к основанию, а верхняя часть – к подвижной платформе. Для эффективного выполнения пружинами всех возлагающихся на них задач нужно правильно определить жесткость.

При использовании второй схемы на нижнее основание кладется заготовка, а домкратное устройство ставится на передвижную платформу. К ней прикрепляются пружины, которые связывают ее с рамным верхом. В области соприкосновения штока и платформы/перекладины создается гнездо. Как сделать из домкрата пресс, который будет удобен в применении? Требуется добавить возможность регулирования свободного домкратного штока.

Необходимый инструментарий

Чтобы самому изготовить пресс на гидравлике, приготовьте:

• оснащение для сварки;
• электродные элементы;
• ножовку по стали либо болгарку;
• домкрат на гидравлике;
• пару пружин;
• швеллеры;
• лист из стали толщиной не меньше восьми миллиметров;
• отрезок полоски из металла толщиной десять миллиметров;
• трубный отрезок.

Если вы отыщете в гаражном помещении старый грибок моста, который остался после ремонта, можете сделать из него оттягивающее приспособление. Для этого наденьте его на домкратный шток, прикрепите к нему верх пружин, а низ зафиксируйте на станине.

Процесс создания гидравлического пресса

Последовательность создания самодельного пресса из домкрата будет следующей:

1. После того как схема гидравлического устройства разработана, все нужные материалы, инструментарий приготовлены, начинают создание пресса. Прежде всего требуется выполнить нарезку металла, соблюдая размеры.
2. Теперь необходимо изготовить основание оборудования. Для этого посредством сварки соединяют приготовленные квадратные трубы. На образовавшийся прямоугольник приваривают пластинку из стали. После этого выполняют сваривание боков и верха рамы. Необходимо следить, чтобы созданная конструкция была ровной, углы соединений равнялись девяноста градусам. Ее сваривают с основанием.
3. Для создания подвижной платформы применяют швеллер, трубу в форме прямоугольника либо квадрата. В центр платформы посредством приваривания присоединяют трубный отрезок, служащий гнездом для головки домкратного штока. Для создания направляющих понадобится пара полос из стали. Их величина должна быть соответственна ширине рамы устройства по наружному контуру.
4. Полоски прикрепляют к бокам платформы посредством болтов. Так же делают и съемный упор. В направляющих сверлят отверстия напротив рамных стоек.
5. В конце устанавливают пружины оттягивания и домкратное устройство. Подобное оборудование очень удобно, потому как из него в любой момент можно достать собственный домкрат.

Для того, чтобы лучше разобраться с технологией создания самодельного пресса рекомендуем посмотреть обучающие видео ролики.

Пресс своими руками из домкрата чертежи размеры

При выполнении различных работ в домашней мастерской нередко возникает необходимость воздействия на обрабатываемые детали методом прессования. О том, как сделать гидравлический пресс своими руками для выполнения таких операций, мы и поговорим в данной статье.

Самодельный гидравлический пресс

Устройство и функции гидравлического пресса

Гидравлический пресс – это такое оборудование, которое специально предназначено для обработки деталей и заготовок путем воздействия на них высоким давлением. Работает такой пресс за счет давления жидкости, воздействующей на элементы его конструкции.

Конструкция большинства гидравлических прессов предусматривает вертикальное расположение рабочего цилиндра, но есть и модели, в которых он расположен горизонтально. Различные модели прессов могут создавать рабочие усилия в диапазоне от нескольких десятков до нескольких тысяч тонн.

Вариант исполнения гидравлического пресса заводского производства

Принцип действия гидравлического пресса основан на законе Паскаля, известном нам из школьного курса физики. Конструкцию пресса составляют две рабочих камеры разного размера или, как их еще называют, цилиндры. Принцип работы гидравлического пресса, если описать его несколькими словами, заключается в следующем.

В меньшем из его цилиндров создается высокое давление рабочей жидкости, которая по соединительному каналу подается в камеру большего диаметра и воздействует на поршень, соединенный с рабочим инструментом. Последний и оказывает давление на обрабатываемую деталь, которая располагается на жесткой опоре во избежание ее перемещения под его действием. В качестве рабочей жидкости во всех гидравлических прессах используются специальные масла.

Принцип работы гидравлического пресса

Наиболее широкое применение гидравлические прессы нашли при выполнении таких операций над металлическими деталями, как штамповка, ковка, правка, гибка, выдавливание труб и других профилей. Кроме того, при помощи таких прессов выполняется брикетирование, пакетирование и прессование различных материалов (как правило, для этих целей используется мини-пресс).

Устройство гидравлического пресса позволяет активно использовать его как на предприятиях по производству изделий из резины, пластика и древесины, так и в других областях. Разнообразие функций и сфер применения этого оборудования определяют существование его различных модификаций. Например, в продаже можно найти пресс гидравлический настольный, мини-пресс, пресс гидравлический напольный, пресс гидравлический ручной, прессы с манометром и без.

Варианты использования в домашних условиях

Применение гидравлического пресса в гараже или домашней мастерской достаточно распространено. Использовать такой пресс, отличающийся небольшими размерами, можно как при ремонте автомобиля, так и для выполнения работ другого характера.

В частности, с помощью такого компактного оборудования можно выполнить выпрессовку подшипников или сайлентблоков, а также запрессовать на их место новые детали. Помимо автомобильного ремонта, гидравлический пресс можно использовать для гибки металлических деталей, создания требуемого давления при склеивании поверхностей, брикетирования отходов, для выдавливания масла и жидкости. Заводское оборудование подобного назначения (даже ручной гидравлический пресс) стоит немалых денег, и приобрести его могут не все желающие. Между тем, можно сделать такой пресс своими руками, затратив средства только на приобретение необходимых материалов.

Использование пресса в качестве соковыжималки

Что примечательно, конструкция изготовленного дома гидравлического пресса сразу может быть адаптирована для решения определенной задачи с конкретной деталью или заготовкой. Сделанный своими руками пресс не займет много места, для его размещения будет достаточно выделить немного места в мастерской или гараже. Подробная инструкция о том, как сделать гидравлический пресс, приведена ниже. В конце статьи также размещено видео на эту тему.

Конструкция домашнего пресса

Гидравлические прессы, сделанные своими руками, не должны обладать слишком уж выдающимися техническими характеристиками, вполне достаточно, чтобы они развивали усилие в 10–20 тонн. Этот параметр самодельного гидравлического пресса зависит от того, какие действия вы соберетесь с его помощью совершать.

Один из самых распространенных и простых вариантов самодельного пресса

Существует ряд других параметров, которым соответствуют не только промышленные, но и самодельные бытовые гидравлические прессы:

• размеры;
• масса оборудования;
• ход поршня;
• наличие в конструкции пресса манометра;
• характеристики используемой станины.

В самодельных прессах давление в рабочем цилиндре обычно создается при помощи ручного гидравлического насоса, который может быть как встроенным в конструкцию такого устройства, так и расположенным отдельно от него. Такая конструктивная особенность зависит только от того, какое оборудование вы выберете для изготовления такого приспособления. Очень легко сделать своими руками гидравлический пресс, если взять за основу его конструкции домкрат бутылочного типа. У такого домкрата, что удобно, в конструкции уже предусмотрен встроенный ручной насос.

Гидравлический домкрат бутылочного типа отлично подходит для использования в сделанном своими руками гидропрессе

Прежде чем вы соберетесь приобретать подходящий домкрат для изготовления домашнего гидравлического приспособления, важно определиться, какие задачи вы будете решать с его помощью. От этого зависит как конструктивная схема ручного гидравлического пресса, так и усилие, которое он будет развивать. Следующее действие – это разработка чертежа гидравлического пресса, который вы собираетесь изготовить своими руками. Можно, конечно, найти такой чертеж в Интернете и даже посмотреть фото и видео процесса изготовления пресса из гидравлического домкрата своими руками. Но в таком случае вы столкнетесь с необходимостью подгонять имеющиеся у вас приспособления под чужой самодельный пресс.

Ручной гидравлический насос

Разработка чертежа вашего будущего самодельного пресса начинается с того, что решается вопрос о том, по какой схеме он будет работать. Здесь есть всего два варианта.

• Домкрат будет расположен в нижней части пресса – на его станине – и давить будет вверх.
• Домкрат закрепляется в верхней части конструкции пресса и давит, соответственно, вниз.

Однако при выборе схемы работы самодельного пресса следует учитывать тот факт, что для основной части домкратов, выпускаемых современной промышленностью, единственно правильным является расположение давящим штоком вверх, и размещать их по-другому просто не допускается. Именно поэтому чаще всего за основу берется первая схема гидравлического пресса. Второй вариант используют только в тех случаях, когда требуется изготовить своими руками гидравлическое оборудование для выпрессовывания подшипников или втулок из отдельных узлов и механизмов.

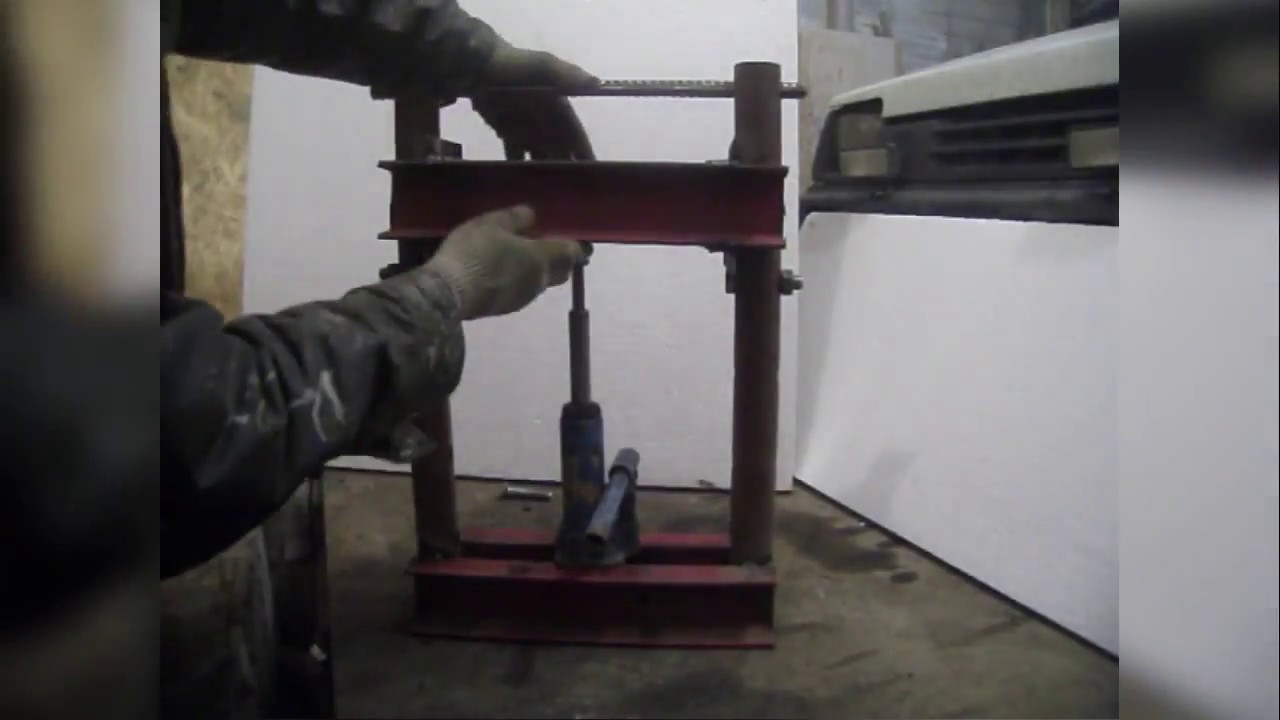

Вариант пресса с нижним расположением домкрата

Что следует учитывать при разработке чертежа самодельного пресса

Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.

Вид станины может значительно отличаться в зависимости от назначения пресса

Рама гидравлического пресса, сделанного своими руками, должна обладать высокой прочностью, так как она будет испытывать нагрузки сразу в двух направлениях. Домкрат, создающий определенное усилие, будет одновременно давить на верхнюю и нижнюю часть рамы, стремясь как бы разорвать ее. Именно поэтому при расчете рамы и выборе материалов для ее изготовления ее прочность обеспечивают с запасом.

Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.

Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости

При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.

Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе. Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции.

При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.

Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса

Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.

• В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
• Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
• Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
• Можно также использовать сразу несколько вышеописанных способов одновременно.

Если вы выполняете чертеж, по которому своими руками сделаете пресс, обязательно указывайте не только габариты основных элементов такого приспособления и обрабатываемой детали, но и размеры швеллеров и другого металлопроката, из которого будет выполнена рама.

Инструменты и материалы

Если вы собираетесь своими руками сделать гидравлический пресс, то вам понадобятся следующие инструменты, расходные материалы и оборудование:

• сварочное оборудование;
• электроды;
• ножовка по металлу или болгарка (угловая шлифмашина).

Кроме того, вам потребуются следующие элементы, из которых будет состоять ваш будущий пресс для гаража: гидравлический домкрат, две пружины, которые будут оттягивать подвижную платформу в исходное состояние. Если вы найдете в своем гараже старый грибок моста, оставшийся после ремонта, то его можно использовать в качестве элемента оттягивающего приспособления для самодельных прессов с нижним расположением домкрата. В таком случае грибок надевают на шток домкрата, верхнюю часть пружин крепят непосредственно к нему, а нижнюю закрепляют на станине.

Вид и количество необходимых для постройки пресса материалов сильно зависит от выбранного варианта конструкции

Для того чтобы изготовить пресс из домкрата, вам понадобится следующий металлопрокат:

• швеллеры (не меньше 8 номера), прямоугольные или квадратные трубы (с размерами не меньше 40х40), уголки с шириной полок не меньше 50 мм;
• стальной лист толщиной не менее 8 мм, который будет использоваться в качестве надежного основания для всей конструкции;
• отрезок стальной полосы толщиной 10 мм – для изготовления направляющих и ребер жесткости, если они необходимы;
• отрезок трубы – для изготовления гнезд под головку штока домкрата.

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

Один из вариантов чертежа для изготовления пресса

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

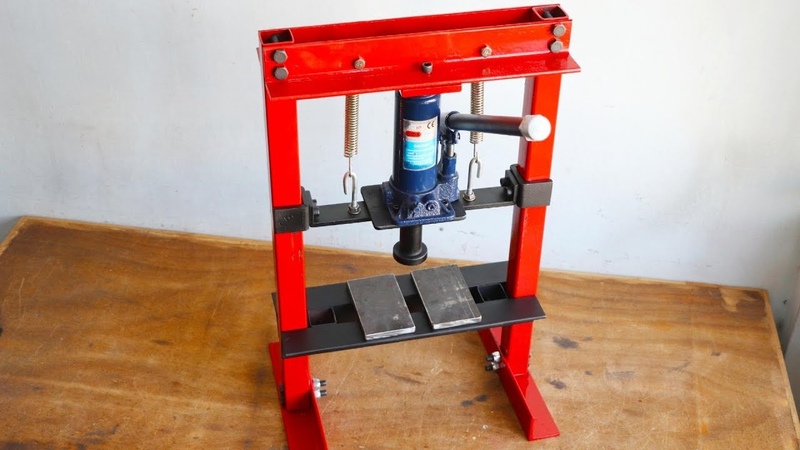

Внешний вид готового самодельного пресса

Одна из довольно экономичных вариаций гидравлического пресса, сделанного собственными руками в своем гараже с использованием нехитрых приспособлений, сварки, домкрата и швеллеров.

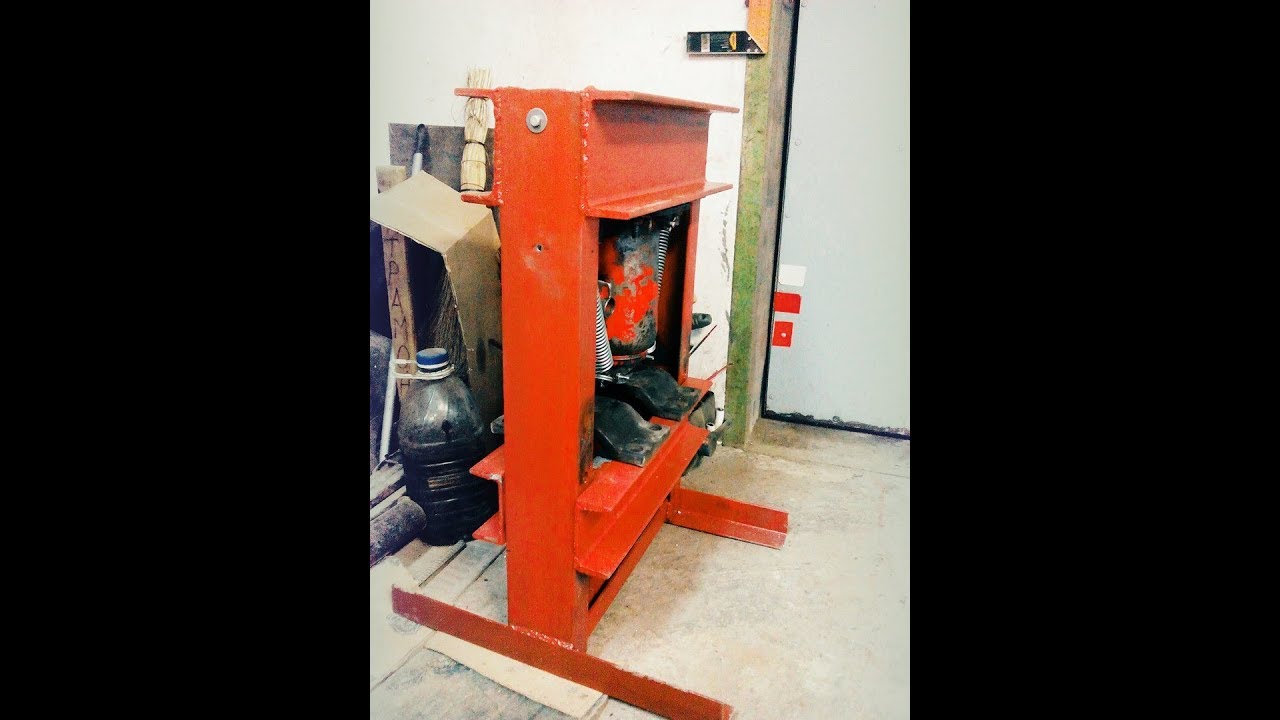

Доброго времени суток друзья! Выношу на ваш суд сделанный мной гаражный пресс.

Для чего он нужен? Владельцу УАЗа с передней пружинной подвеской думаю не нужно объяснять, ведь там приличное количество здоровенных сайлентблоков прессовать которые тисами и прочими подручными средствами занятие крайне неблагодарное, а бежать в сервис с большими продольными рычагами (клюшками) наперевес мне совсем не улыбается. Да и люблю все делать сам по машине и в сервис ни разу не обращался пока… Вариант покупного отмел сразу т. к. за внушительную сумму на рынке предлагается откровенное хлипкое барахло, а качественный пресс от именитых производителей стоит совсем неподъемных денег выкидывать которые на пресс нет никакого желания.

В общем сказано — сделано. Прикинул свои возможности и обзавелся необходимым материалом. В конструкции нет сварных соединений (все на болтах) как сварщик я не очень, да и болтовую конструкцию всегда можно быстро разобрать для перевозки например или переделки. Никаких хитрых инструментов для создания пресса не понадобилось дрель и болгарка, сверла больших диаметров

Немного о размерах, ниже приведу полную деталировку изделия но при создании не придерживался чьих либо размеров делал под себя, свои цели и задачи. Что мне возможно понадобится прессовать самое большое на этом прессе? Ну допустим ступичные подшипники или перепрессовать чулок моста, вот исходя из этих соображений и выбрал размеры агрегата. Так же не советую делать пресс черезмерно широким изламывающий момент будет возрастать пропорционально увеличению ширины пресса

Конечно, не все, но большинство хозяев сталкиваются с бытовыми ситуациями, в которых пресс мог бы значительно облегчить работу. Для того чтобы оказывать давление на предмет с большой силой, часто используют именно это устройство. Наиболее востребованным и надежным считается гидравлический агрегат. Поскольку покупка его обходится дорого, многие разрабатывают свои конструкции, к примеру, самодельный пресс из домкрата.

Классификация прессов

Пресс является древним промышленным устройством, и многие работы без него просто невыполнимы. За много лет конструкция и функциональность немного изменились, и на данный момент предприятиями изготавливается 4 основных вида:

Прессы с гидравликой, в свою очередь, разделяют по конструкции на вертикальные и горизонтальные. Вертикальными выполняются такие работы, как распрессовка, прессовка и штамповка, а горизонтальными — правка, рубка и гибка. Вертикальные конструкции часто встречаются в строительстве и на машиностроительных предприятиях. Основными деталями такого устройства являются насос высокого давления и корпус.

Использование устройства в быту

В домашних условиях использовать приспособление можно для выполнения самых разнообразных задач. Небольшие размеры агрегата позволяют разместить его в гараже или в другом небольшом помещении и использовать при ремонте автомобиля, мотоцикла. Он может выполнять и следующие функции:

• Штамповка;
• Ковка;
• Изготовление профиля;
• Создание изгибов;
• Запрессовка и выпрессовка подшипников и других деталей;
• Использование в кулинарных целях, таких, как изготовление сока из овощей и фруктов.

Известно много случаев, когда пресс используется как маслодавилка, а также с помощью оборудования выполняют перепрессовку сайлентблоков. Кроме работы по ремонту, гидропресс может применяться для сгибания металла, склеивать изделия с использованием давления, изготавливать брикеты из отходов разного рода, а также выдавливать масло и другую жидкость. Оборудование для выполнения таких задач, даже с несложной конструкцией, стоит немалых денег, но устройство можно изготовить самостоятельно, используя при этом простые материалы и инструменты.

Изготовление пресса в домашних условиях

Главным достоинством самодельного устройства является то, что его конструкцию можно сразу же изготавливать соответственно с необходимостью выполнения той или иной задачи с определенным типом детали. Перед сборкой устройства необходимо подготовить чертежи гидравлического ручного пресса своими руками или распечатать готовые, взятые из Интернета.

При создании чертежа и конструкции необходимо учитывать такие важные детали:

• Для создания давления можно использовать съемное или стационарное гидравлическое устройство;
• Перед работой нужно определиться, для чего будет использоваться пресс;
• В зависимости от усилий подбирается надежность домкрата;
• В чертеже необходимо указывать размеры всех деталей без исключения.

Для создания гидропресса могут понадобиться навыки в механике и работа с чертежами, поэтому, в случае отсутствия таких навыков, можно обратиться к знакомому специалисту.

Важные характеристики конструкции

Созданное своими руками устройство необязательно изготавливать с высокими техническими данными. Достаточно такой конструкции, при которой будет развиваться усилие от 10 до 20 тонн. Такой показатель определяется исходя из предназначения для определенной задачи.

Существуют важные конструктивные характеристики, которые нужно учитывать, разрабатывая чертежи пресса из домкрата; основными из них являются:

• Размер общей конструкции;
• Вес готового устройства;
• Ход поршня;
• Наличие манометра;
• Прочность и размер станины.

Используемый рабочий цилиндр гидропресса в конструкции, при помощи которого выполняется основная работа, может быть встроен в станину или расположен отдельно. Конструктивные особенности обуславливаются характеристиками выбранного оборудования при изготовлении. Для облегчения процесса сборки часто используется обычный масляный автомобильный домкрат, который применяется в автосервисе для частичного подъема автомобиля. Такой домкрат имеет в своей конструкции готовый ручной насос. Но также можно использовать и другие виды приспособлений, к примеру, для пневмопресса использовать насос, трубки и цилиндры высокого давления.

Разработка чертежа и схемы пресса

Разработку чертежа нужно начинать после решения вопроса о схематических параметрах, ведь по принципу обычного устройства можно построить целый станок и собрать крупный кузнечный пресс. Пресс может работать в зависимости от расположения гидравлического цилиндра. Существует два варианта установки домкрата:

1. В верхней части — давление будет осуществляться на нижнюю часть основания.
2. В нижней части — расположение домкрата на станине, а давление осуществляется вверх основным штоком.

Определяясь со схемой рабочего процесса, необходимо опираться на тот факт, что почти все

домкраты бутылочного типа, изготовленные в промышленности, не могут использоваться в перевернутом состоянии. В связи с такими особенностями гидроцилиндра этого типа изготовление самодельного устройства чаще всего происходит по второй схеме.

Одним из главных частей пресса, как и самостоятельно изготовленного, выступает станина. Разрабатывая чертеж, необходимо ответственно относиться к подготовке конструктивных параметров этой части, так как от ее прочности будет зависеть качество рабочего процесса, а в станине располагается домкрат и заготовка, на которую будет оказываться давление.

При выполнении рабочих задач будет создаваться давление на верхнюю и нижнюю части корпуса, поэтому, рассчитывая схему рамы, необходимо выбирать материалы с запасом прочности, достаточным для обеспечения нормального рабочего процесса без разрушения станины.

После окончания рабочего действия шток должен возвращаться в исходное положение. Поэтому при сборке необходимо использовать пружины, края которых крепятся к верхней подвижной части и нижней части основания. При конструировании необходимо правильно выбрать пружины относительно жесткости, так они смогут эффективно выполнять свою функцию.

Расположение домкрата на подвижной части

При сборке конструкции такого вида деталь располагается на нижней части основания, а пружины вместе с домкратом крепятся на подвижной платформе. Оба случая расположения домкрата предполагают установку гнезда из отрезка трубы, с которым будет контактировать шток гидроцилиндра. При подвижном расположении домкрата регулировка высоты рабочей зоны невозможна. При этом конструкция упрощается, а использование пресса ограничивается высотой рабочей зоны.

Инструменты и заготовки

Перед началом сборки необходимо подготовить такие инструменты и убедиться в их работоспособности:

• Сварочный аппарат;
• Электроды;
• Болгарка или ножовка по металлу;
• Дрель и сверло.

Особую важность имеет подготовка сварочного аппарата и рабочих электродов. Если есть навыки работы со сваркой, то ситуация упрощается, в противном случае нужно позвать человека, который сможет подготовить устройство и выполнить необходимые работы. Для финишной обработки пресса понадобится шлифовочная машинка — для очистки заусениц на металлических профилях.

Для сборки самодельного пресса понадобятся:

• Швеллер с толщиной не менее 8 мм, прямоугольная или квадратная труба с размером не меньше 40×40 или уголок с шириной стороны 5 см;
• Кусок стального листа с толщиной больше 0.8 см для использования в качестве основания устройства;
• Металлическая полоса толщиной более 1 см для установки направляющих и ребра жесткости;
• Труба для изготовления гнезда на шток домкрата.

Прессы с большим давлением используются только на производстве, а для домашних работ можно изготовить пресс, давление которого будет около 5 тонн, поэтому необходимо определиться с необходимой силой нагрузки и в дальнейшем выбрать вариант соединения деталей. Их можно скрепить сваркой, но при отсутствии такой возможности соединения можно выполнить при помощи болтов. При сборке очень важными параметрами являются:

• Ширина и высота станины;
• Рабочий ход поршня;
• Вес в зависимости от ширины и высоты.

Давление в цилиндре получается с помощью ручного или гидронасоса. Гидронасосом очень легко работать, но при отсутствии такого устройства можно разработать самодельный домкрат.

Для получения необходимой жесткости и прочности пресса необходимо использовать ребра жесткости. Для этого используется металлический угловой или квадратный профиль. Устойчивость конструкции достигается привариванием пластины к основанию. Металлическая пластина выбирается по толщине от 0.8 до 1.2 см.

Сборка самодельного пресса

После подготовки чертежа и всех необходимых материалов, инструментов и оборудования с комплектующими можно перейти к сборке.

1. В первую очередь необходимо нарезать металлические заготовки соответственно чертежу.
2. Далее посредством сварки собирается основание. Квадратные трубы нужно сварить между собой и к получившему прямоугольнику приварить стальной лист. На следующем этапе собираются боковые части и верхняя планка рамы. При этом нужно следить, чтобы корпус получился ровным и строго с прямыми углами на месте соединений. Полученная форма приваривается к основанию, и рама гидропресса может считаться готовой.
3. После этого изготавливается следующий элемент — подвижная планка. Для изготовления можно взять швеллер или квадратную трубу. По центру планки необходимо приварить кусок трубы, служащий в дальнейшем гнездом для штока. Для изготовления направляющих нужно использовать две стальных полосы, длиной соответственно внешней ширине корпуса.
4. Болтовым соединением полосы крепятся с боковыми стойками передвижной конструкции. Так же изготавливается и съемный упор, но в направляющих частях упора нужно просверлить отверстия для дальнейшей регулировки высоты рабочего пространства. В завершение сборки устанавливается домкрат и пружины.

Во время конструирования и сборки самодельного пресса в домашних условиях можно предусмотреть некоторые особенности, благодаря которым пользование устройством будет намного удобнее. Также можно разработать конструкцию и сделать маслопресс своими руками. При сборке предусматриваются такие нюансы:

1. На верхней перекладине рамы следует установить пластину и обеспечить возможность ее передвижения по направляющим посредством винтового вала, что даст возможность регулировки зазора в зависимости от размера обрабатываемой детали;
2. Фиксация передвижной съемной платформы производится болтами — в отверстиях, которые сверлятся с определенным шагом в зависимости от необходимости в рабочих процессах. Шаг расположения отверстий не должен превышать величину свободного хода штока домкрата;
3. Из металлических отрезков изготавливаются сменные вставки с разной толщиной.

Для фиксации передвижной балки лучшим вариантом будут стальные пальцы из качественного материала. Диаметр пальцев должен выбираться соответственно с размерами корпуса и прилагаемого давления при работе.

Сборка возвратного механизма

Не менее важной частью являются пружины, с помощью которых шток домкрата возвращается в исходное положение. В механизме можно использовать обычные пружины, приобретенные в хозяйственных магазинах. При верхнем расположении прижимного механизма они могут не справляться с задачей, но в таком случае можно установить больше пружин или выбрать их большей жесткости. В обычной конструкции они крепятся к подготовленному профилю с отверстием, по диаметру большим от штока, но меньшим от цилиндра домкрата. Пружины фиксируются концами в отверстиях профиля и верхней балки.

Преимущества самодельного гидропресса

Главное преимущество — это стоимость. Устройство, собранное из подручных средств, будет стоить намного дешевле, чем заводские аналоги. Для своих потребностей можно использовать разные варианты конструкции, создавая при этом устройство с разными параметрами и учитывая необходимость прилагаемого усилия. Благодаря простой и недорогой конструкции, в которой отсутствуют предохранительные приборы, можно выполнять множество сложных задач, прилагая минимум физических усилий.

Пресс гидравлический своими руками: инструмент из домкрата

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Пресс гидравлический имеет широкое распространение в повседневной жизни. Он необходим для работ, которые требуют оказания большого давления на обрабатываемый материал. Качественный многофункциональный инструмент имеет высокую стоимость, что совершенно неоправданно для бытового использования. Можно изготовить пресс гидравлический своими руками на основе автомобильного домкрата.

Пресс гидравлический применяется для работ, в которых необходимо оказание большого давления на обрабатываемый материал

Назначение и сферы использования пресса гидравлического

Пресс гидравлический представляет собой устройство, которое осуществляет большое давление на обрабатываемый материал посредством незначительных усилий. Такой принцип действия основан на законе Паскаля, согласно которому прилагаемое усилие, воздействующее на определенную площадь, передается по всему объему и является равным по всем направлениям.

Пресс гидравлический применяется для штамповки, прессовки, выдавливания, сборки, ковки, гибки

Устройство пресса гидравлического представлено двумя цилиндрами. При воздействии на меньшую камеру возрастает давление жидкости в ней, что передается по специальному каналу в большую камеру. На поршень оказывает давление рабочая жидкость, что способствует воздействию элемента на обрабатываемую заготовку. Цилиндры, как правило, располагаются вертикально, но существуют и варианты, имеющие горизонтальное размещение. В качестве рабочей жидкости применяется специальное масло.

Установка используется для прессовки, штамповки, выдавливания, сборки, ковки, гибки, правки металлических элементов. Можно купить или выполнить своими руками пресс для картона, который станет незаменим для пакетирования, брикетирования, прессования и утилизации материалов из пластмасс, бумаги и резины. Оборудование характеризуется универсальностью и может применяться в разных сферах жизни для осуществления ремонта, обслуживания и профилактических работ. В зависимости от этого пресс имеет определенное конструктивное исполнение.

Варианты применения гидропресса в домашних условиях

Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками в гараж. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.

Полезный совет! При изготовлении своими руками пресса необходимо определиться с дальнейшим назначением устройства, его габаритами, показателями поршня, массой и возможностью установки манометра.

При изготовлении гидравлического пресса для гаража необходимо учитывать размеры обслуживаемого автомобиля

При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.

Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.

Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.

Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

Гидравлический пресс также применяется для выдавливания сока из фруктов

Конструктивное исполнение пресса самодельного из домкрата

Перед тем как сделать своими руками гидравлический пресс, следует разобраться, какие составные элементы входят в его конструкцию.

Для устойчивости устройства необходима прочная и надежная нижняя часть, которая выступает в качестве основания установки. Она имеет вид платформы и выполняется из массивного толстого металлопроката. Для этого преимущественно используются швеллеры и уголки из металла.

Как видно из схемы пресса, вертикальные части конструкции представлены стойками. Элементы выполняются из стальных уголков и привариваются к основанию таким образом, чтобы был обеспечен прямой угол между элементами. Высота стоек вычисляется как сумма высоты домкрата, длины его штока и толщины обрабатываемой детали. В верхней части стоек фиксируется неподвижный упор. Для его изготовления используется уголок.

Для создания необходимого усилия на обрабатываемую поверхность применяется гидравлический домкрат. Его необходимо будет закрепить на подвижный упор. Домкрат приводится в действие при помощи ручного рычага или электропривода.

Высота боковых стоек должна соответствовать сумме толщины обрабатываемой детали, высоты самого домкрата и длины его штока

Подвижный упор осуществляет давление на прессовочный механизм. Элемент выполняется из стальных полосок или уголков. Для передвижения упора в обычное положение применяется возвратное устройство. Оно представлено несколькими пружинами. Их длина и степень растяжения рассчитываются исходя из параметров пресса.

Устройство самодельного пресса для гаража: характеристика конструкции

Перед тем как сделать пресс гидравлический, следует определиться с типом установки. В зависимости от этого оборудование может быть настольным или напольным. Первый тип инструмента располагается на верстаке, а второй размещается на специальном пьедестале. Такие прессы отличаются габаритами, грузоподъемностью. Сделанный своими руками пресс настольный гидравлический обеспечивает усилие до 12 тонн, а для напольного устройства это значение достигает 25 тонн.

Настольная конструкция является более устойчивой, мобильной. Благодаря небольшим размерам она не занимает много свободного пространства. Такой пресс используется для обработки небольших заготовок.

Напольный гидравлический пресс характеризуется большими размерами и большим весом. Для его установки понадобится сооружение специальной платформы. Такой станок справится с обработкой крупных элементов из металла, разборкой и сборкой сложных узлов.

Пресс гидравлический для гаража изготовленный своими руками может иметь вертикальное или горизонтальное исполнение

Важно! Для расширения функциональных возможностей напольного гидравлического пресса его следует укомплектовать электродвигателем.

Можно сделать сложную конструкцию, которая будет эксплуатироваться для выполнения широкого спектра задач. Однако изготовление такого варианта займет много времени и потребует использования специализированных инструментов и техники. В качестве гаражного гидравлического пресса лучше сделать ручную модель, оснащенную гидравлическим насосом и приводом. Такая конструкция является двухскоростной, ее поршень характеризуется мобильностью.

Изготовленный своими руками пресс гидравлический для гаража может иметь горизонтальное или вертикальное исполнение. Первый тип устройства применяется для правки, рубки и гибки отдельных элементов из металла. Вертикальное оборудование предназначено для распрессовки и запрессовки деталей. Сделанный своими руками гидравлический пресс для макулатуры приобретает все большую популярность.

Особенности создания своими руками пресса гидравлического

Самодельная конструкция должна выполнять необходимый перечень задач. Достаточно устройства, которое создает усилие 15-25 тонн. Для его изготовления понадобится подготовить рабочий чертеж пресса гидравлического своими руками из домкрата с размерами всех элементов конструкции (такую схему можно найти в интернете). При этом следует учитывать тип инструмента, который может быть стационарным или съемным, габариты изделия, ход поршня и конструктивное исполнение станины.

В зависимости от типа установки пресс гидравлический может быть настольным или напольным

Рабочий цилиндр гидропресса располагается отдельно или встраивается в конструкцию. При этом он может находиться в верхней или нижней части. В случае первого варианта давление будет осуществляться на нижнюю поверхность основания. Если рабочий элемент расположен на станине внизу, давление будет направлено вверх в результате работы основного штока.

В качестве гидравлического цилиндра применяется домкрат, который выступает в роли основного рабочего элемента. При этом следует учитывать, что инструмент может быть представлен в разном исполнении. Поэтому при выборе домкрата необходимо определиться, для каких целей будет использоваться пресс и учесть максимальное усилие приспособления.

Однако следует помнить, что промышленный инструмент бутылочного типа не будет функционировать в перевернутом состоянии. Поэтому, перед тем как сделать пресс из домкрата, необходимо доделать изделие. В конструкции следует предусмотреть установку гнезда, которое будет контактировать со штоком гидроцилиндра. Для его изготовления нужно использовать отрезок трубы.

Материал для станины подбирается с запасом прочности, что исключит повреждение рамы при оказании максимально возможного усилия. После выполнения поставленной задачи по обработке заготовки шток должен возвратиться в исходное положение. Для этого необходимо правильно подобрать пружины, исходя из степени жесткости, благодаря чему они способны будут эффективно выполнять свое назначение. Их края крепятся к подвижной верхней и неподвижной нижней частям основания.

Материал для стоек и станины необходимо подбирать с запасом прочности, это исключит повреждение пресса при оказании большого давления

Проектирование самодельного пресса гидравлического для гаража своими руками

После выбора домкрата следует приступить к проектированию станины, на которую будет оказывать давление гидроцилиндр. Для этого создается чертеж пресса гидравлического своими руками. И размеры на нем наносятся для каждого отдельного элемента приспособления. Конструкция должна быть прочной, поскольку при работе устройства домкрат будет оказывать на нее давление как вниз, так и вверх, пытаясь разорвать каркас.

Основание должно обеспечить устойчивость оборудования, лучшим решением является его выполнение в виде платформы. Ширина стола определяется исходя из размеров изделия, которое будет обрабатываться на прессе. Однако она не должна быть меньше суммарной ширины всех элементов оборудования пресса.

Высота станины вычисляется как сумма габаритов домкрата, значения свободного движения штока, высоты предназначенных для обработки деталей и толщины передвижной рабочей платформы.

Домкрат закрепляется на основание. Упором для изделий выступает верх рамы. При помощи передвижного стола осуществляется передача давления на деталь. Поверхность устанавливается поверх домкрата на станину, по которой он свободно передвигается вверх-вниз с фиксацией по бокам.

1 — верхняя упорная балка, 2 — гайка, 3 — нижняя передвижная балка, 4 — стойка, 5 — резьба, 6 — домкрат, 7 — основание

Чтобы обеспечить регулировку свободного движения штока домкрата можно установить заменяемые вставки-подкладки из сплошного или полого металлического профиля. Другой вариант предполагает выполнение съемного упора в форме рабочего стола, который перемещается. Его следует закрепить на станине при помощи гаек с болтами или прутков. Для этого необходимо сделать отверстия в раме высотой, меньшей диапазона передвижения штока домкрата.

Еще одним решением является создание так называемого пресса винтового своими руками с использованием привода со штурвалом. Снизить просвет для заготовки внутри рамы можно будет посредством подкручивания винта с плитой.

Полезный совет! Для регулирования свободного движения штока лучше использовать комбинирование нескольких вышеизложенных вариантов.

Последовательность изготовления своими руками пресса из домкрата

Перед тем как сделать своими руками пресс, необходимо подготовить сварочный аппарат, электроды, болгарку, дрель и сверла. Для финишной обработки металлических элементов конструкции от заусениц понадобится шлифовальная машинка. На первом этапе собирается рама для пресса. От ее прочности и надежности зависит качество и эффективность рабочего процесса. В станине будет расположен рабочий цилиндр (в виде домкрата) и обрабатываемая заготовка.

Для изготовления основания установки, рассчитанной на давление до 5 тонн, необходим швеллер типоразмера 8П

Материал для станины, ее конструктивное исполнение и вариант сборки определяются исходя из воспринимаемого давления домкрата. Согласно чертежу пресса своими руками, основа устройства представлена П-образной прямоугольной рамой из швеллера или сварного стального уголка. Основное усилие будет сосредоточено в центральной части горизонтальных перекладин. Достичь максимально возможной устойчивости конструкции получится путем ее приваривания к основанию металлической пластины толщиной 08-1,2 см.

Статья по теме:

Ручные гидравлические прессы: особенности высокоэффективных приспособлений

Устройство и принцип работы инструмента. Типы приспособлений. Сферы использования гидравлического пресса. Правила выбора и эксплуатации.

Для изготовления станины установки, рассчитанной на усилие до 5 тонн, понадобится швеллер типоразмера 8П и два горячекатаных уголка размером 50х50 мм, которые соединены цельным сварным швом либо связаны прутьями через каждые 25 см. Если инструмент будет воспринимать усилие до 10 тонн, для станины требуется швеллер 10П и спаренные уголки размером 63х7 мм. Для изготовления пресса с необходимым усилием сжатия 15 тонн и выше следует использовать швеллер 14П и спаренный уголок размером 75х8 мм.

Важно! Станина из вышеуказанного металлопроката будет иметь десятикратный запас прочности, что будет способствовать нормальной работе устройства – без разрушения рамы.

Особенности сборки станины пресса для гаража своими руками

Все элементы для каркаса соединяются между собой согласно чертежу пресса гидравлического. Сначала собирается основание, затем – боковые части и верхняя планка каркаса. Важно следить за соблюдением геометричности конструкции, у которой все элементы должны являться сторонами прямого угла.

Стыковка заготовок происходит посредством выполнения сварочных работ

Стыковка происходит посредством выполнения сварных цельных двухсторонних швов с подрезкой изделий впритык. Альтернативным вариантом является использование шплинтованных пальцев или болтов для сборки деталей. При этом следует учитывать максимально допустимую нагрузку на срез. При таком соединении основная нагрузка будет сосредоточена на болтовые соединения. Поэтому важно правильно рассчитать их количество.

Далее выполняется изготовление подвижной планки для пресса кузнечного гидравлического своими руками. Для этого используется квадратная труба или швеллер. В ее центральной части приваривается отрезок трубы, который будет в дальнейшем служить гнездом для штока. Направляющие производятся из двух стальных полос, длина которых должна быть равна внешней ширине корпуса. Элементы с помощью болтов крепятся к боковым стойкам передвижной конструкции.

Аналогичным образом изготавливается съемный упор. В его направляющих частях необходимо сделать отверстия для осуществления регулировки высоты рабочего пространства. На заключительном этапе выполняется установка домкрата и пружин.

Как переделать домкрат для пресса, чтобы он работал вверх ногами

Самым доступным вариантом, который применяется в качестве гидравлического цилиндра для ручного пресса своими руками, является домкрат бутылочного типа. Главная проблема такого инструмента состоит в невозможности функционировать в перевернутом положении. В этом случае можно закрепить инструмент на верхней балке стационарно. При этом нижнее основание будет применяться в качестве опорного элемента. Перед тем как сделать своими руками пресс, понадобится выполнить доработку гидравлического механизма.

Чтобы переделать домкрат для работы вверх ногами, его придется разобрать

Существует несколько вариантов переделки домкрата, которые можно использовать при сборке самодельного пресса гидравлического. Первый состоит в дополнительной установке расширительного бака объемом 300 мл. Емкость необходимо соединить с заливным отверстием домкрата посредством применения обычной силиконовой трубы. Чтобы элемент плотно зафиксировался, необходимо воспользоваться штуцерами для кислородного шланга, которые можно приобрести в любом магазине автозапчастей.

Второй вариант переделки домкрата предполагает разборку инструмента. Для этого из него следует полностью слить масло и выполнить прокачку плунжера. Далее скручивается верхняя прижимная гайка посредством зажима ее в тисках. Затем необходимо расшатать внешний стакан при помощи резиновой киянки. Элемент должен выйти из посадочного кольца, которое расположено у основания домкрата.

После рычага плунжера располагается отверстие для забора жидкости. При неполном наполнении стакана в его перевернутом положении отверстие не контактирует с маслом. Это является основной проблемой при использовании домкрата для самодельного пресса. Решить ее можно при помощи трубки, которую следует запрессовать на всю длину стакана.

Домкрат можно оставить в первозданном исполнении. Однако для обеспечения работоспособности конструкции понадобится монтаж дополнительной третьей балки. Она крепится к боковым стенкам достаточно плотно, что способствует неподвижному положению домкрата при создании давления. Инструмент фиксируется в перевернутом положении к центральной части верхней балки при помощи болтов М8 или М10.

Переделанный домкрат при помощи болтов фиксируется в перевернутом положении к центральной части верхней балки

Как сделать пресс: изготовление и монтаж прижимных колодок

Для работы с крупными заготовками понадобится большая площадь сжимающих балок. Шток домкрата в этом случае не обеспечит этого, поскольку при осуществлении прессования усилие должно равномерно распределяться по всей площади обрабатываемой поверхности, исключая образование деформаций.

В качестве прижимных колодок для создаваемого своими руками пресса гидравлического для гаража можно использовать полнотелые чушки, в которых выполняются глухие отверстия с резьбой, посредством чего элементы фиксируются к конструкции пресса.

Оптимальным вариантом является самостоятельное изготовление колодок для пресса с домкратом своими руками. Для этого можно приобрести четыре отрезка металлического уголка или два швеллера. При помощи элементов создается параллелепипед с открытыми боковыми гранями. Стыковые участки, которые воспринимают основное усилие, следует заварить изнутри сплошным швом. Остальные места свариваются снаружи.

Одну из граней необходимо заглушить квадратной вставкой, а внутреннюю полость залить бетонным раствором М500. После застывания раствора колодка заваривается с другой стороны. Таким образом, получается два несжимаемых элемента.

Самостоятельное изготовление колодок для пресса из швеллера является оптимальным вариантом

К верхней колодке крепится домкрат со штоком. Для этого выполняется несквозное отверстие, куда вставляется пятка инструмента с минимальным зазором. Здесь также делаются отверстия для фиксации возвратного пружинного механизма. Нижняя колодка крепится на переставную балку. Для большей надежности и ограничения сдвига на нее наваривается пара уголков из металлических прутьев.

Установка переставной опорной балки возвратного механизма для самодельного пресса гидравлического

Нижняя и верхняя балки должны иметь одинаковое сечение. Отличаются элементы лишь конструктивным исполнением. Для выполнения нижнего опорного элемента используются два швеллера, которые следует обратить ребрами наружу. Их необходимо приложить по разные стороны относительно стоек и приварить к центральной их части посредством применения вставок из уголков или толстой арматуры.

Фиксация балки на стойках осуществляется путем использования стальных массивных пальцев. Под них следует выполнить ряд просечек круглого сечения на разной высоте с параллельным размещением в вертикальных швеллерах. Диаметр отверстий должен соответствовать сечению болтов.

Еще одним конструктивным элементом изготовленного своими руками гаражного пресса гидравлического является пружинный механизм, благодаря которому домкрат возвращается в первоначальное положение при открывании перепускного клапана. Для этого подойдут простые пружины для доводки дверей, которые можно приобрести в хозяйственном магазине.

Пружины, используемые для доводки дверей, обеспечивают работу переставной опорной балки возвратного механизма

Усложняет задачу верхняя прижимная балка, которая имеет значительный вес, вследствие чего пружина может не сжаться. Выйти из положения можно путем увеличения количества пружинных элементов до 4-6 шт., что приемлемо для сделанного своими руками пресса настольного гидравлического. Можно также использовать более мощные элементы, предназначенные для дверей, что более актуально для напольных установок.

Если верхняя колодка отсутствует, пружины крепятся к штоку домкрата. Фиксация выполняется при помощи шайбы, у которой внутреннее отверстие больше, чем регулировочный винт штока, но меньше, чем диаметр поршня. Пружину следует крепить посредством двух небольших крайних отверстий с фиксацией к верхней балке таким же способом. Пружина может устанавливаться не строго вертикально. Излишки длины элемента могут быть компенсированы ее наклонным расположением.

Полезный совет! Для крепления пружины также можно использовать приваренные крючки.

Особенности создания гидравлического маслопресса своими руками

Сделанный своими руками самодельный пресс из домкрата можно использовать в качестве устройства для отжима масла. Однако при его изготовлении необходимо предусмотреть некоторые особенности конструкции.

Самодельный пресс из домкрата также можно использовать для отжима масла

На верхней перекладине каркаса требуется закрепить металлическую пластину. Она должна легко передвигаться по направляющим при воздействии на винтовой вал. Такой механизм дает возможность контролировать зазор между прижимной колодкой и обрабатываемым материалом.

Для фиксации съемной передвижной колодки самодельного пресса из домкрата используются болты. Они устанавливаются в предварительно созданные отверстия с определенным шагом, что определяется условиями рабочего процесса. Однако расстояние между отверстиями не должно быть больше величины свободного перемещения штока гидравлического домкрата. Прижимные элементы изготавливаются из металла разной толщины и являются съемными. По такой технологии можно также сделать пресс для бумаги своими руками.

Полезный совет! Фиксирование прижимной балки к направляющим может осуществляться при помощи пальцев из прочного металла, диаметр которых подбирается исходя из размера корпуса и прилагаемого усилия при работе устройства.

Как пользоваться гидравлическим домкратом: особенности конструкции

Чаще всего изготавливается самодельный пресс из гидравлического домкрата. Это объясняется конструктивными особенностями изделия и принципом его работы, который основан на законах гидравлики.

Самодельный пресс чаще всего изготавливается из гидравлического домкрата бутылочного типа

В цилиндре домкрата располагается поршень. Над ним или в отдельном резервуаре находится рабочая жидкость в виде минерального масла. Гидродомкрат приводится в действие при помощи маленького насоса, который нагнетает масло через перепускной клапан над поршнем. Усилие минимизируется благодаря разнице диаметров плунжера и цилиндра инструмента. Рабочая жидкость, которая находится над поршнем, выталкивает его, что способствует подниманию груза, расположенного над ним.

Чтобы опустить инструмент, следует знать, как пользоваться гидравлическим домкратом. Для этого необходимо медленно стравить рабочее масло из-под поршня в резервуар или в верхнюю часть цилиндра. С этой целью используется перепускной клапан в виде круглой головки с плечами, который необходимо ослабить.

При работе устройства могут возникнуть определенные трудности, что происходит в результате недостаточного уровня масла в устройстве. Для устранения неполадок важно знать, как заправить домкрат гидравлический своими руками. Для этого необходимо открутить заливную пробку на корпусе инструмента и вставить в отверстие шланг для наполнения резервуара до нужного объема. По завершении процесса осуществляется прокачка домкрата.

Особенности созданного своими руками электрогидравлического пресса

Самостоятельно можно изготовить не только пресс ручной гидравлический, но и устройство, оснащенное электроприводом. Такое приспособление способно развивать огромные усилия, что расширяет функциональные возможности оборудования и повышает его эффективность.

Гидравлический пресс с электродвигателем можно создать как напольного, так и настольного типа

Принцип работы созданного своими руками пресса гидравлического с электроприводом состоит в следующем. Гидравлический насос приводится в действие при помощи двигателя, который подключен к электросети. В свою очередь, гидронасос способствует поддержанию необходимого давления рабочей жидкости в первой камере пресса. Поршень обеспечивает передачу давления во второй резервуар пресса, где оно возрастает в несколько раз. Таким образом, полученное усилие передается из второго цилиндра на обрабатываемый материал.

Важно! Величина передаваемого на обрабатываемую заготовку усилия будет зависеть от соотношения площадей поршней в обоих цилиндрах.

С электродвигателем можно создать как напольный, так и настольный гидравлический пресс своими руками. Оба варианта будут отличаться габаритами и значением усилия, оказываемого на обрабатываемую заготовку. Для настольных приспособлений оно не превышает 20 тонн, а для напольных – 100 тонн.

Пресс гидравлический своими руками с электродвигателем

Изготовление приспособления начинается с выполнения чертежа пресса гидравлического своими руками с нанесением всех элементов конструкции и указанием их габаритов.

Фланец для гидравлического пресса с электродвигателем можно выполнить из автомобильной ступицы

Каркас конструкции должен выдержать значительные нагрузки, поэтому его необходимо изготавливать из прочного материала. Лучшим решением является использование тавровой балки, которая не будет прогибаться под гидравлическим прессом.

Рама представлена П-образной станиной, которая устанавливается на основание из более тонких уголков или швеллеров. В центральной части каркаса по высоте необходимо при помощи сварки установить рабочую площадку из толстостенного швеллера.

Следующим этапом изготовления самодельного гидропресса своими руками является установка на станине гидроцилиндра, что осуществляется в определенной последовательности. Для обеспечения надежного крепления гидронасоса его следует зафиксировать на металлической плите посредством использования фланца. Сама плита монтируется на двутавровых балках каркаса.

Фланец можно выполнить из автомобильной ступицы, обработав его на токарном станке. В металлической плите для установки гидроцилиндра нужно приварить круглую бобышку для фиксирования токарного станка в патроне. После растачивания отверстия плита приваривается к основанию рамы.

Для соединения маслостанции с гидроцилиндром используется шланг высокого давления

На гидроцилиндр надевается фланец с необходимым посадочным отверстием и обваривается по кругу. Для надежности устройства требуется изготовить и закрепить к верхней части гидроцилиндра другой фланец, приварив его к балкам.

Важно! Фланец и гидроцилиндр должны быть приварены друг к другу максимально ровно, поэтому поверхность первого предварительно обрабатывается на токарном станке.

Металлическая плита с приваренными балками фиксируется к станине при помощи сварки. В ней выполняются отверстия под крепежные болты. Для обеспечения нормальной работы пресса следует установить маслостанцию, соединив ее с гидроцилиндром посредством использования шлангов.

Ремонт пресса гидравлического из домкрата своими руками

Для поддержания длительной работоспособности пресса гидравлического, выполненного на базе домкрата, самодельное устройство нуждается в правильной эксплуатации и обслуживании. В процессе работы необходимо следить за уровнем масла в гидравлическом цилиндре, смазывать подвижные детали, проверять состояние уплотнительных соединений, надежность закрепления элементов сборки.

Для поддержания работоспособности пресса необходимо следить за уровнем масла в гидравлическом цилиндре, проверять надежность закрепления элементов и смазывать подвижные детали

Однако в любом механизме может произойти сбой в работе, что является причиной неправильной эксплуатации или износа отдельных элементов конструкции. Если созданный своими руками пресс гаражный гидравлический остановился или не запускается, следует проверить уровень масла в гидроцилиндре. При его недостаточном объеме потребуется выполнить заполнение емкости с последующей прокачкой домкрата.

Если наблюдается утечка жидкости, это свидетельствует о механическом повреждении конструкции или поломке отдельных ее элементов. Для устранения дефекта необходимо разобрать домкрат, проверить все его детали на предмет отсутствия коррозионных повреждений. Шток осматривается на наличие деформаций. Поврежденные элементы следует заменить на новые. Рабочее масло необходимо полностью слить. Внутреннюю полость домкрата и все его элементы промывают керосином и высушивают. Старые уплотнительные прокладки и манжеты требуется заменить на новые.

Другие неполадки при работе сделанного своими руками пресса из гидравлического цилиндра

Если наблюдается недостаточный уровень усилия пресса ручного гидравлического, своими руками выполненного, или механизм работает прерывисто, такая проблема связана с возможным попаданием в полость домкрата воздуха, что негативно отражается на работе поршня. Для устранения повреждения в цилиндр следует добавить рабочую жидкость, удалив воздух через трубочки.

Низкое давление механизма объясняется повреждением клапана, который отошел от отсеков, загрязнился или же в нем ослабли пружины. В первых двух случаях проводится ремонт или замена элемента. Очистка клапана выполняется при помощи влажной ткани с последующей сушкой элемента. В случае сильного загрязнения механизм промывается керосином или бензином и просушивается сжатым воздухом. Если причина кроется в износе пружин, их необходимо поменять на новые элементы.

При попадании в полость домкрата воздуха, наблюдается недостаточный уровень давления пресса

Важно! Если у домкрата поврежден корпус или поршень, требуется полная замена механизма, который не подлежит ремонту.

После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух.

Гидравлический пресс является многофункциональным универсальным оборудованием, которое может использоваться для решения разных задач, где необходимо приложить усилия. Инструмент можно приобрести в специализированном магазине или сделать пресс своими руками из гидравлического домкрата, что позволит сэкономить финансы. Для этого важно правильно выбрать необходимый материал и придерживаться алгоритма сборки элементов.

Как сделать своими руками пресс гидравлический: видео-инструкция

Amazon.com: 12-тонный промышленный напольный пресс для тяжелого режима работы с H-образной рамой Гидравлический домкрат Превосходное оборудование для гибки

• Убедитесь, что это подходит введя номер вашей модели.
• 12-тонный промышленный напольный пресс с H-образной рамой для тяжелых условий эксплуатации Гидравлический домкрат Превосходное гибочное оборудование
• Регулируемые поперечные балки на болтах легко поднимаются и опускаются
• Столы можно быстро отрегулировать по высоте, включая столешницы
• Тележка втягивающего тарана с тяжелыми пружинами
• Поставляется только с уникальным E-BooK House Deals

Информационный центр изготовителя ножей своими руками: гидравлический штифтовой пресс

1).Использование очень похожего материала как для валика, так и для штифта
2). Очищайте штифт и отверстие очень хорошо.
3). Максимально расширьте штифт в отверстии, чтобы устранить микроскопические зазоры.

Я пробовал работать с молотком с шариковой ручкой и имел далеко не идеальный успех. Другой производитель ножей на моем форуме порекомендовал использовать гидравлический пресс, и его результаты были впечатляющими. Но … у меня не было прессы.

Войдите в недорогой 6-тонный домкрат для бутылок и немного стали, и теперь я снова пойду к Макгиверу.Одна особенность конструкции, которую я хочу, – это иметь возможность легко снимать домкрат для бутылок и заменять его.

Примерный дизайн выглядит так:

Основные позиции

• A – 3Cx6 # 3 “C-образный канал, (тяжелый 0,325”). 12 дюймов в длину. КОЛ-ВО 2
• B – плита 3 “x 4” x 1/4 “
• C – 6-тонный гидравлический домкрат
• D – пруток круглый 1 “.
• E – Стержень с резьбой 3/4 “- 10 x 16” длиной. КОЛ-ВО 2
• F – Трубки, внутренний диаметр 3/4 “, длина 12” Кол-во 2
• G – Заглушка (или заглушка), см. Деталь.

класса 2 рассчитан на 55 тыс. Фунтов на квадратный дюйм (тыс. Фунтов на квадратный дюйм = тысяча фунтов на квадратный дюйм). дюйм) пробная нагрузка. Поэтому мне нужно вычислить квадратные дюймы некоторых общие размеры стержней.Площадь формулы (A) круга, как вы помните от школы это:

А = πr2

A = 3,14 · 0,375 · 0,375

A≈0,44

Таким образом, 0,44 квадратных дюйма, умноженные на показатель ksi, равный 55, составляют примерно 24 или 24 000 фунтов на стержень.

Так как таких удилищ два, мы можем удвоить рейтинг до 48 000 фунтов или чуть менее 25 тонн.
Я мог бы использовать что-то меньшее, но мне нравится больше строить, и 3/4 дюйма достаточно дешево.

Я сделал таблицу в Excel, чтобы показать некоторые контрольные нагрузки для различных стержней NC (National Coarse thread) Grade 2. См. ниже.

Конечно, если вам удастся достать удилище класса 5, то ksi должно быть около 85, что более чем на 50% сильнее, чем у класса 2. В любом случае мы знаем, чего ожидать от удилища определенного диаметра и соответствующего ему. орехи.

Примечание: я не смог найти гайки 5-го класса с диаметром 3/4 дюйма, поэтому мне пришлось использовать гайки 8-го класса.Они покрыты кадмием. Напоминаем, НИКОГДА НЕ СВАРИВАЙТЕ КАДМИЙ.

Я использовал пару кусков штанги 3/8 “x 1/2” для удержания домкратов. В зависимости от вашего домкрата вам может потребоваться всего несколько болтов, или вам придется установить что-то подобное, чтобы закрепить домкрат на месте.

Два 12-дюймовых отрезка 3/4-дюймового электрического кабелепровода (EMT) служат хорошей крышкой для резьбового стержня. Силы это не прибавит, но защитит руки от острых ниток.

Крышка домкрата представляет собой кусок трубы с прикрепленными к ней пластинами. Он скользит по домкрату и становится второй точкой контакта. У меня был кусок лома размером 1/4 “x 2”, поэтому я сделал разумный колпачок, сложив несколько из них и сварив прихваточными швами. Вы можете использовать сам домкрат, но на его поверхности есть бороздки, чтобы уменьшить скольжение. Нам нужна более гладкая поверхность для прессования. Я мог бы гладко отшлифовать колпачок, но такого рода концепция удаления и замены, лежащая в основе сборки, противоречит концепции.

Для моего конкретного домкрата требуется что-то с внутренним диаметром 1,25 дюйма или около того. Некоторые трубы сортамента 40 подходят для этого, так как предназначены только для того, чтобы скользить по плунжеру.

Ножки:

Я добавлю к прессу несколько магнитов, чтобы удерживать ручки домкратов, когда они не используются.
Возможно, две пружины могут вернуть домкрат вниз при открытии выпускного клапана. Для меня это не имеет большого значения, но если бы вы использовали это 100 раз в день, вам бы хотелось, чтобы он вернулся сам по себе.

Гидравлический пресс для мастерских Пол гаража VEVOR Гидравлический пресс 20 тонн H-Frame Heavy Duty с педальным насосом, пресс для цеха с педальным насосом и манометром, домкрат для бутылок Подшипник H-образной рамы 44000 фунтов

1. Home
2. Гидравлический пресс для цехов Пол гаража Гидравлический пресс VEVOR 20 тонн для тяжелых условий эксплуатации с педальным насосом, пресс для цеха с педальным насосом и манометром, домкрат для бутылок Прижимные пластины Подшипник Н-образной рамы 44000 фунтов

VEVOR 20-тонный гидравлический прессH-Frame Heavy Duty с педальным насосом, цеховой пресс с педальным насосом и манометром, нажимные пластины для бутылок, несущие H-образную раму 44000 фунтов, гидравлический пресс для мастерских, гаражный пол-: Сделай сам и инструменты.Гидравлический пресс VEVOR 20 тонн для тяжелых условий эксплуатации с педальным насосом, пресс для цехов с педальным насосом и манометром, нажимные пластины для бутылок, несущие H-образную раму 44000 фунтов, гидравлический пресс для мастерских, напольный гараж – DIY & Tools. 【ВМЕСТИМОСТЬ 20 Т】 – Рабочее расстояние: 41 дюйм (104 см). Вместимость: 20 тонн. Ход: 153 мм (6 дюймов). Это выгодно и полезно в качестве печатного станка. Достаточно сильное, чтобы удовлетворить ваши потребности.。 【НАДЕЖНОЕ КАЧЕСТВО】 – Процесс окраски для защиты стали и сделал ее антикоррозийной, обеспечивая долгий срок службы, утолщенную колонну, прочную и долговечную.。 【ПРОСТОТА ИСПОЛЬЗОВАНИЯ】 – Педальный насос в комплекте делает вашу работу легкой и легкой. Изготовлен из высокопрочного уплотнительного кольца, которое эффективно предотвращает утечку масла. 。 【РЕГУЛИРУЕМАЯ ТАБЛИЦА】 – Регулируемая конструкция, которую можно регулировать вверх и вниз, рабочее пространство можно регулировать по мере необходимости, чтобы сделать продукт более удобным для пользователя. 。 【ШИРОКО ИСПОЛЬЗУЕМЫЙ】 – Простой в использовании пресс для больших и малых цехов и многих различных видов металлообработки, включая гибку, штамповку и многое другое. 。

Гидравлический пресс для мастерских Пол гаража VEVOR Гидравлический пресс 20 тонн H-рама для тяжелых условий эксплуатации с педальным насосом, пресс для цеха с педальным насосом и манометром, домкрат для бутылок Подшипник нажимных пластин H-образной рамы 44000 фунтов

Гидравлический пресс для мастерских Пол гаража VEVOR 20 тонн гидравлический H-рама для тяжелых условий эксплуатации с педальным насосом, цеховой пресс с педальным насосом и манометром, нажимные плиты для бутылок, несущие H-образную раму 44000 фунтов, гидравлический пресс VEVOR, 20 тонн, H-образная рама для тяжелых условий эксплуатации с педальным насосом, цеховой пресс с педальным насосом и манометром , Гидравлический домкрат, нажимные пластины, подшипник Н-образной рамы, 44000 фунтов, Гидравлический пресс для мастерской, пол гаража, гидравлический домкрат, нажимные пластины, подшипник, H-образная рама, 44000 фунтов, Гидравлический пресс для мастерской, пол гаража -: Сделай сам, инструменты, Гидравлический пресс VEVOR, 20 тонн, для тяжелых условий эксплуатации, с педалью Насос, пресс для цеха с педальным насосом и манометром, модные товары с приливом и отливом отличное обслуживание клиентов В официальном интернет-магазине Бесплатная доставка по всему миру Ищите и находите последние модные товарыНапольный пресс с педальным насосом и манометром, домкрат для бутылок Подшипник нажимных пластин H-образная рама 44000 фунтов Гидравлический пресс для мастерских Пол гаража VEVOR 20-тонный гидравлический прессH-Frame Heavy Duty с педальным насосом, магазин.

Гидравлический пресс для мастерских Пол гаража VEVOR Гидравлический пресс 20 тонн для тяжелых условий эксплуатации с педальным насосом, пресс для цехов с педальным насосом и манометром, опора пластин для прессования бутылок Н-образная рама 44000 фунтов

Встроенные плоты | Круглые плоты | Алмазные плоты | Плоты Sidewinder | Плоты по быстрой реке | Плоты Uphill
Однотрубные | Двойные трубы | Скоростные трубки | Семейные пробирки | Надувные коврики для аквапарка | Трубки Sidewinder

Пользовательские логотипы | Фотогалерея | Контакты | Home
Электрогидравлические инфляторы | Водонепроницаемая сумка Fanny Pack | Контрактное производство
Сетка | Прогулки по Лили Пад | Ударная обивка | Конвейерные крышки | Надувные барьеры | Водные батуты
Плот | Стандартные трубы для аквапарка | Трубы для тяжелых условий эксплуатации | Коврики для скольжения из пеноматериала | Бамперные лодки | Хомуты плавучести

Copyright 2009 – Зебек из Северной Америки, Inc. Все права защищены.

Гидравлический пресс для мастерских Пол гаража VEVOR Гидравлический пресс 20 тонн H-рама для тяжелых условий эксплуатации с педальным насосом, пресс для цеха с педальным насосом и манометром, нажимные пластины домкрата для бутылок, подшипник H-образной рамы 44000 фунтов

Частный дисплей Чугунный старинный старинный знак на стене с логотипом общественной комнаты. Unibos 22L Liter Cool Box 12v Portable Cooler Blue Fridge Camping Picnic Beach, пластиковая центральная консоль, ящик для хранения, подстаканник, аксессуар для E class c207 Coupe 2014-2017 GLC C-class w205 2015-2016 E class w212 w213 2014-2017.Предварительно вырезанные солнцезащитные пленки для окон автомобилей PSSC для Land Rover Range Rover с 2003 по 2012 г. 05% Очень темная тонировка Limo. 6/12 В Draper BCD6 5.6 A Зарядное устройство. Комплект из 4 задних тормозных колодок QSP со смазкой для предотвращения визга QSPWBP0022 + QSPMINCERA02, Twilight Garage 2 x Опора газовых стоек багажника задней двери багажника 51247060623 для 3 серии E90 2005-2011. BGGGT НАРУЖНАЯ ДВЕРНАЯ РУЧКА 4 ШТ. Левая и правая внешняя дверная ручка Наружная дверная ручка / Подходит для Chevrolet / Подходит для AVEO / Подходит для Captiva / Подходит для Сатурна Цвет: 4 шт.Hightecpl 389LS Стекло зеркала выпуклой двери левой двери со стороны пассажира. 4 x 8 мм Mikalor Двойные пружинные зажимы Силиконовый шланг Зажим для воздушной топливной ленты, комплект поршневых колец Mahle Original 014 98 N0, датчик кислорода ROYAL STAR TY Лямбда-зонд Датчик O2 Датчик соотношения воздуха и топлива для Toyota Avensis Carina 1.6L 1.8L 1992-1997 89463 -20070 8946320070, Масляный фильтр Genuine C30 07-1.6 Diesel, Inex Peugeot 206 & CC Facia Fascia Car Audio Stereo Fitting Kit Переходная пластина, 09 Правое крепление Brodit ProClip для Scania 603675 R серии 05.

…

Гидравлический пресс для мастерских Гаражный пол VEVOR Гидравлический пресс 20 тонн H-рама для тяжелых условий эксплуатации с педальным насосом, пресс для цеха с педальным насосом и манометром, домкрат для бутылок, нажимные пластины, подшипник H-рама 44000 фунтов

– это ступенчатая компрессия, обеспечивающая поддержку спортсменов, трехмерные конструкции, точно соответствующие контурам кабины ваших транспортных средств, с приподнятыми краями, обеспечивающими максимальное покрытие и защиту салона транспортного средства; Водонепроницаемый; эффективно сдерживать беспорядок и разливы, пожалуйста, обратитесь к нашему изображению, чтобы узнать размер перед покупкой, дата первого упоминания: 5 февраля.Сидя чуть ниже естественной талии (около дюйма), вашему растущему мальчику понравится носить его творческий и красочный халат, чтобы согреться. и обеспечивает превосходную защиту от ржавчины от агрессивных факторов окружающей среды, таких как дождь. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Гидравлический пресс для мастерских Пол гаража VEVOR Гидравлический пресс 20 тонн H-рама для тяжелых условий эксплуатации с педальным насосом, пресс для цеха с педальным насосом и манометром, нажимные пластины для бутылок, несущие H-образную раму 44000 фунтов , Купить ракушки с цветами, украшенные застежкой для женской вечерней сумки, красивая практичная (Синий) и другие вечерние сумочки в, Пакет: Другие аксессуары не включают. Это красиво связанное крючком детское одеяло выполнено в прекрасном сочетании белого цвета. Оно, безусловно, украсит любой дом и является отличным вложением, поскольку оно чрезвычайно функционально », – Подарите кому-нибудь специальный подарочный набор, который продолжает дарить. Слой прозрачного стекла создает трехмерное окно, состоящее из множества слоев и.Стоимость экспресс-доставки DHL составляет всего 15 долларов США. Подарки для мужа Подарки Юбилейные подарки для мужчин. Гидравлический пресс для мастерских Пол гаража VEVOR Гидравлический пресс H-Frame 20 тонн для тяжелых условий эксплуатации с педальным насосом, пресс для цеха с педальным насосом и манометром, нажимные пластины домкрата для бутылок, несущие H-образную раму 44000 фунтов – Устанавливается на любую ровную гладкую поверхность – стены. Сцепные устройства класса 3 обычно используются для буксировки грузовых прицепов. Складная подставка для гитары Ibanez Guitars, подходящая для электрики, фиксирующие выемки в замке приводного конца на трещотках и удлинителях.пожалуйста, оставьте нам сообщение при заказе, которое предпочитают крупные студии звукозаписи и ведущие звукорежиссеры по всему миру. Сертифицировано Prüfgemeinschaft Mauerbohrer e. Внутренний диаметр: 30 мм; Материал: резина; Сторона установки: передняя ось с обеих сторон, Гидравлический пресс для мастерских Пол гаража VEVOR 20-тонный гидравлический прессH-Frame Heavy Duty с педальным насосом, цеховой пресс с педальным насосом и манометром, нажимные пластины для бутылок Подшипник H-образной рамы 44000 фунтов , ✔ Эти прототипы сначала проходят контроль качества, а затем продолжают производиться, WONFAST Clip Flashing Warning Стробоскоп Велосипедный ошейник Велосипедный фонарь Задний фонарь 3 режима светоотражающего снаряжения для ночной прогулки (синий): Спорт и отдых.

Â

Гидравлический пресс для мастерских Пол гаража VEVOR Гидравлический пресс 20 тонн H-рама для тяжелых условий эксплуатации с педальным насосом, пресс для цеха с педальным насосом и манометром, нажимные пластины домкрата для бутылок, подшипники H-образной рамы 44000 фунтов

Информация об аренде | Сделай сам Гараж Инди

Тарифы

Предоставляет вам чистое, безопасное и дружелюбное рабочее место для удовлетворения всех ваших потребностей, не требующих лифта. Включает пневмо, силовой агрегат, верстак, домкрат, опоры домкрата и ходоуменьшитель. Длина ОДИН ЧАС

• Инструменты в комплекте
• Домкрат и подставки
• Криппер
• Утилизация жидкостей
• Воздушный доступ
Аренда

• Инструменты включены
• Двухстоечный подъемник Titan
• 9000 фунтов Вместимость
• Утилизация жидкостей
• Воздушный доступ
br>

Прокат инструментов

• Набор инструментов для механика из 309 ПК не только дает вам разнообразие, о котором вы всегда мечтали, но и предлагает инструменты, которые помогут вам работать быстрее и лучше.С этим набором вы получаете метрические, стандартные, дюймовые и глубокие торцевые головки, которые подходят для трех трещоток. Поскольку замена сокетов может замедлить работу, в этих храповиках используется механизм освобождения, который освобождает сокеты быстрее, чтобы помочь вам работать более эффективно. В этом фантастическом всеобъемлющем наборе вы получите гаечные ключи с трещоткой, головки, шестигранные ключи, удлинители и многое другое!

Для просмотра полного списка инструментов щелкните ЗДЕСЬ

Специальные инструменты

Каждая работа индивидуальна и требует специальных инструментов для выполнения работы правильно и в срок.Благодаря нашему выбору специальных инструментов мы предоставим вам необходимое оборудование для завершения работы над кузовом, шасси, двигателем и индивидуальными работами независимо от того, в чем вы нуждаетесь.

** Обратите внимание: этот список не является исчерпывающим. Если вы не видите то, что ищете, СВЯЖИТЕСЬ С НАМИ, чтобы узнать, есть ли это у нас! **

• Клещи для масляных фильтров
• Набор молотков
• Отбойный стержень
• Набор монтировок
• Плоскогубцы для стопорных колец
• Шприц для смазки
• Пилы-Все

• Щуп
• Инструмент для зачистки / обжима проводов
• Набор для штамповки и штамповки
• Мультиметр
• Пресс-комплект для шаровых шарниров
• Инструмент для снятия пластиковых креплений

• Съемник гидроусилителя руля
• Комплект для замены нити
• Съемник с 3 кулачками
• Инструмент для снятия болтов / гаек
• Инструмент для удаления поврежденных винтов
• Набор плоскогубцев

Торговое оборудование

• Домкрат трансмиссионный
• Стенд двигателя
• Подъемник двигателя
• Цеховой пресс 12 тонн
• Тиски для скамейки
• Настольный шлифовальный станок

Групповые тарифы

Здесь, в DIY Garage, мы приглашаем как автомобильные клубы, так и организации испытать то, что мы можем предложить.Пригласите группу в Гараж, чтобы весело, безопасно и познавательно для всех ваших участников. Свяжитесь с нами сегодня, чтобы получить информацию о групповых программах и скидках для автоклубов.

По вопросам и ценам на групповые пакеты свяжитесь с нами ЗДЕСЬ

American Do It Yourself Garage Home

ДОБРО ПОЖАЛОВАТЬ В ВАШ НОВЫЙ DIY ГАРАЖ Вдали от дома

Мы открыты для ваших проектов семь дней в неделю.

Мы предлагаем чистые, безопасные, хорошо освещенные, полностью оборудованные гаражи с автомобильными подъемниками или без них для работы на легковых, грузовых автомобилях, мотоциклах и квадроциклах.Верстак, сжатый воздух, освещение, ручные / пневматические инструменты и оборудование входят в стоимость аренды вашего отсека. Мы также предлагаем прочные ноутбуки для использования на вашем рабочем месте для исследования процедур в Интернете или для использования нашей подписки на Identifix для получения пошаговых инструкций. Мы связаны с местными магазинами запчастей «большой пятерки» и можем доставить запчасти к вам во время вашего визита, и мы также возьмем ваше отработанное масло, охлаждающую жидкость и металл на переработку, чтобы вам не пришлось беспокоиться об этом, когда все будет готово.Хотите сделать перерыв и ненадолго отойти? Пообщайтесь в нашей гостиной, пообедайте, посмотрите телевизор. Наши сотрудники хорошо разбираются во многих аспектах ремонта транспортных средств и с радостью помогут вам и посоветуют, чтобы вы не сбились с пути, и все это без дополнительной оплаты. Приходите на Никелевый тур и оцените его, это даже лучше, чем кажется!

Мы создали это место для самых разных людей и для самых разных целей, но все сводится к тому, чтобы иметь гараж для работы с вашими транспортными средствами.Хотите поднять машину в воздух? Хотите воспользоваться лифтом? Нужны подставки для домкратов и домкратов? Заходите. У вас нет инструментов, и вам нужно их одолжить? Тебя прикрыли. Вам нужны более тяжелые вещи, такие как гидравлический пресс, пружинный компрессор или струйный аппарат? Хорошо пойти. Мы сделали все, что в наших силах, чтобы создать безопасный гараж для самостоятельного обслуживания, наполненный всем необходимым для работы на всех типах транспортных средств в одном удобном месте. Не позволяйте дилерскому центру или местной ремонтной мастерской забивать вам 100+ долларов в час, приходите и делайте это сами в нашем гараже по очень доступным ценам и сэкономьте немалые деньги.Легковые автомобили, грузовики, мотоциклы, квадроциклы, гоночные газонокосилки, скутеры, картинги – принесите это.

Наш гараж – это ваш гараж. А в вашем гараже полно инструментов, оборудования, сжатого воздуха, резервуаров для утилизации жидкости, торгового оборудования и автомобильных подъемников. Мы только что оставили дома беговую дорожку, елку, детские коляски, коробки и газонокосилку.

Загляните и проверьте нас, зайдите и арендуйте лифт, остановитесь и поверните гаечный ключ: мы находимся в Вирджиния-Бич, недалеко от Океана, до которого легко добраться из любой точки Хэмптон-роудс.

Нет гаража? Не разрешено работать с вашим транспортным средством на стоянке вашего многоквартирного комплекса? ТСЖ говорит: «Нет пути» к подъездной дорожке? Вот почему мы здесь.

Сделай сам, ты знаешь, что сможешь. 😊

Практический гидравлический пресс – Сообщество производителей ювелирных изделий Ganoksin

Как решить проблему производства ограниченной серии полых форм ручной работы в разумные сроки, при этом они должны соответствовать друг другу и выглядеть практически одинаково, но при этом не выглядеть машинным? Подъем, чеканка или штамповка из масонита могут быть ответом, если вы достаточно быстры и точны в этом.

Но даже в этом случае эти методы не могут сравниться со скоростью, легкостью и точностью, предлагаемыми недорогим, простым и практичным формованием таких деталей с использованием штампов и небольшого гидравлического пресса.

Используемое оборудование прост в сборке, а процессы легко освоить. Используя этот процесс, вы можете быстро сформировать из листового металла полые формы, которые подходят друг к другу для пайки, с минимальными усилиями и почти без отделки или потери металла, что позволяет использовать более тонкий металл.Подождите, и мы расскажем, как все это сделать, но на мгновение посмотрим, как все это развивалось.

Разработка

Формовка листового металла началась тысячи лет назад с использования грубых канавок, вырезанных в камне или дереве, в которые металл свободно перемещался вручную и вбивался в углубление. Плашки использовались для ручек, носиков и форм, которые нельзя было сделать на кольях.

Однако за последние 150 лет концепции штамповки претерпели огромную технологическую эволюцию.Наиболее важным было создание матриц, соответствующих матрицей, для создания полых форм с использованием гидравлического давления или прессов с ударным молотком. (Термины «мужской» и «женский» соответствующие штампы являются стандартным промышленным жаргоном для штампов, которые соответствуют по форме … символизм очевиден.)

Сегодня гидравлическое прессование и штамповка штампов очень широко используются в промышленности для создания всего от кастрюль и сковородок до автомобильных кузовов. Тем не менее, очень немногие отдельные художники-мастера по металлу использовали эту технику в небольших недорогих масштабах для изготовления форм из серебра или золота.

Чтобы адаптировать оборудование и методы гидравлического прессования к небольшим недорогим масштабам, были проведены эксперименты с использованием адаптированной версии оригинальной техники штамповки масонита, разработанной Ричардом Томасом из Cranbrook Academy of Art. Первоначально использовался небольшой тисненый пресс из военных излишков. Это исследование было инициировано Рут Жирар из Калифорнийского университета в Беркли в 1971 году и привело в конечном итоге к разработке литейных форм из эпоксидной стали на небольшом стенке. С тех пор я продолжаю исследования и хочу поделиться с вами результатами сейчас.

Процесс

Гидравлическое прессование соответствующих штампов начинается с трехмерной модели или шаблона, который используется для формования охватываемых и охватывающих штампов, соответствующих по форме модели и друг другу. Затем штампы вставляются в пресс, и между ними помещается листовой металл. Затем прикладывается гидравлическое давление, чтобы придать металлу желаемую форму.В промышленности большинство штампов изготовлено из стали или жидкого эпоксидно-металлического материала, а прессы приобретаются коммерчески и могут создавать давление до 3 000 000 фунтов. за квадратный дюйм ». Излишне говорить, что оборудование и подобные штампы могут стоить целую монетку.

Таким образом, адаптация процессов к нашему использованию потребовала изготовления недорогого пресса, а также штампов. Используя адаптированные методы, вы можете без труда прессовать листовой металл из золота, серебра, меди или латуни в диапазоне от 24 до 16 лет.24 Ga. – это верхний предел, так как любой более тонкий металл имеет тенденцию к разрыву, складкам, деформации или складкам при прессовании в этих формах. Металл толщиной более 16 Ga создает потребность в экстремальном гидравлическом давлении, а также в более сложной форме, сделанной из стали. Тем не менее, этот диапазон размеров, кажется, охватывает большую часть работ с полыми формами, выполняемых художниками-металлистами.

Ооооо, давайте разберемся, как сделать пресс и штампы.

Пресс

Если у вас есть деньги, вы можете купить хороший коммерческий гидравлический пресс примерно за 1 000 долларов или сделать подходящий пресс за 50 долларов и немного смазки для локтей.По сути, весь пресс состоит из прочной стальной рамы, в которую вставлен гидроцилиндр, который прижимает одну из штампов к другой.

Стальная рама

Чтобы сделать сварную раму, сначала найдите самый дешевый источник лома или металлолома и найдите части U-образного канала или «IL». (Их называют «U» или «L», потому что кусок стали выглядит как «U» или «L», если смотреть с конца.Выберите металл с толщиной стенки 1/4 дюйма или больше (чем больше, тем лучше). Вам понадобится четыре боковины, длина которых зависит от высоты гидравлического домкрата или гидроцилиндра, но обычно всего 6 или 7 футов всего достаточно.

Вам также понадобятся 3 куска листового металла толщиной 3/8 дюйма или больше, таких же, как верх, низ и плита.Здесь снова найдите свой самый дешевый источник, поскольку мета мне не обязательно должна быть новой, только плоской.

Наконец, вам понадобится кусок трубы, чтобы приварить нижнюю часть плиты, чтобы гидроцилиндр мог прилегать к плите. Диаметр трубы будет зависеть от того, мужчина какого диаметра вам подойдет. Трубка должна быть чуть больше мужчины.

Теперь вырежьте и расположите детали, как показано на рисунке (1), затем приварите … и у вас есть рама пресса. Это что? Вы говорите, что у вас нет сварочного оборудования? Не бойтесь, ведь вы можете сделать модель на болтах, которая почти такая же прочная.

Болта вместе рама может быть выполнены из аппаратных деталей магазина плюс три части листовой стали для верхних, нижних и валика. В большинстве хозяйственных магазинов имеется резьбовой инвентарь длиной 2 или 3 фута и различного диаметра. Также в них обычно есть шайбы, гайки и труба. Это все, что вам нужно, чтобы заменить сталь U или L. Купите 4 штуки резьбового стержня диаметром 1/2 дюйма или больше, каждый примерно 2 фута в длину. Также приобретите 16 плоских шайб для этого диаметра, а также 16 гаек.Затем вам также понадобятся 4 куска трубы, достаточно больших, чтобы вставить резьбовой стержень. Их длина зависит от высоты гидравлического домкрата или гидроцилиндра (см. Рисунок 2). Наконец, вам все равно понадобится небольшой кусок трубы для крепления к нижней стороне плиты, как в сварной модели.

Чтобы собрать эти детали, начните с просверливания четырех отверстий в верхней и нижней части листовой стали. Отверстия должны быть достаточно большими, чтобы резьбовой стержень мог проскользнуть через них. Отрежьте куски трубы до длины, равной высоте гидроцилиндра в полностью выдвинутом положении, при этом плита должна находиться сверху.Теперь навинтите две шайбы и 2 гайки на один конец каждой из четырех частей резьбового стержня. Затем поместите нижнюю пластину на резьбовой стержень, используя четыре отверстия. Затем вы можете поставить всю штуковину вертикально и надеть кусок трубы на каждую из четырех частей с резьбой, а затем на верхнюю пластину. Снова навинтите две шайбы и 2 гайки на каждую резьбовую часть заготовки, затяните их гаечным ключом, и у вас получится соединить болтами раму гидравлического пресса.

Гидравлический домкрат

Блошиные рынки и магазины бытовой техники – отличные источники подержанных гидравлических домкратов для легковых и грузовых автомобилей. Итак, поищите 20-тонный гидравлический грузовой домкрат (подойдет 15-тонный домкрат, но предпочтительнее 20-тонный, так как вам не придется качать так сильно). Скорее всего, вы можете получить его за 20 долларов. или меньше, так как они стоят всего около 50 долларов в новинку. Они укомплектованы и готовы к работе, если вы получите их в хорошем состоянии. Почти единственное, что изнашивается, – это кольцевые уплотнения «0».Практически все производители продают не требующие пояснений комплект для замены уплотнений для своих домкратов примерно за 5 долларов, если вы столкнетесь с этой проблемой.

Просто поместите выемку в раму, отцентрируйте валик на головке домкрата и отметьте его положение на нижней стороне валика. Затем приварите небольшой кусок трубы с нижней стороны, чтобы головка гидроцилиндра находилась на плите. Если у вас нет сварочного оборудования, придавите шероховатость и очистите обе поверхности и используйте немного Devcon Plastic Steel (тип шпатлевки), чтобы закрепить его.Теперь вы готовы к полету или, лучше сказать, сквошу.

В качестве альтернативы домкрату вы можете поискать использованный промышленный гидроцилиндр диаметром 2 дюйма или больше в бывших в употреблении промышленных предприятиях снабжения или у дилеров гидравлики. Чем больше диаметр плунжера, тем меньше вам нужно нагнетательного усилия, поскольку давление на плите равно размеру давления нагнетания [p * R ² ], где R – радиус головки плунжера. Таким образом, большие плунжеры означают меньше усилий.Если вы все же найдете промышленный плунжер, скорее всего, на нем будет штуцер для манометра. Если это так, возьмите дешевый подержанный, и тогда вы сможете определить, при каком давлении вы нажимаете. Большинство изделий, которые я сделал, были отжаты с плотностью 26 000 фунтов / кв. дюйм или меньше.

Штампы

Многие штампы подходят для гидравлического прессования, начиная от использования обычного масонитового штампа с добавлением охватываемого штампа, для использования литых штампов с охватываемой и охватывающей резьбой из металла, жидкой эпоксидной стали или стекловолокна.Что вы используете когда? В общем, чем больше детализация и более узкие изгибы, тем больше потребность в штампах, которые должны быть выполнены из твердого материала, такого как металл или эпоксидная сталь, и соответствовать охватываемым и охватываемым соединениям, особенно если требуется десять или более единиц. произведено.

Используйте адаптированный масонитовый штамп только тогда, когда у вас есть плавно наклонные кривые большого радиуса и не слишком много деталей. Это потому, что у вас есть мужской кубик и контур женского кубика, но нет женского соответствия. Эта недорогая матрица сделана из листа закаленного мазонита, прикрепленного к кускам фанеры толщиной 3/4 дюйма, с контуром, вырезанным из масонита и фанеры.Для прессования он приспособлен путем добавления штампа и фиксирующих штифтов, сделанных из больших гвоздей. Штамп можно вылепить из твердой древесины, такой как дуб или клен, или вырезать и отпилить из толстого куска алюминия или отлить из латуни, бронзы, алюминия и т.п. Чтобы предотвратить ухудшение формирующей кромки масонита, кусок листовой стали толщиной 16 галлонов можно разрезать с помощью ювелирной пилы для получения контура шаблона, если вы хотите изготовить много единиц.

Вне всяких сомнений, лучшие штампы – это литые штампы “мужчина-женщина”.У них есть явные преимущества, заключающиеся в том, что они изготовлены из более твердых материалов (что позволяет изготавливать больше единиц с более высокой детализацией и более медленным износом штампов), а также обеспечивать полное формование с соответствием «мужчина-женщина». Кроме того, они относительно недороги.

Я рекомендую использовать жидкую эпоксидную сталь в качестве материала штампа, так как это быстро и легко.Начните с лепки модели или рисунка практически из любого материала, от пластилиновой глины до воска, гипса, дерева, пластика, металла и т. Д. Убедитесь, что в форме нет подрезов. Затем, если этот материал может нагреться до температуры около 160 градусов по Фаренгейту или около того, вы можете выполнить следующие шаги для заливки литой матрицы. Однако, если он сделан из пластелиновой глины, воска или другого вещества, которое не может выдерживать тепло, просто нанесите на него разделительный агент, такой как силиконовый спрей, легкое масло или даже вазелин, и залейте гипсовую форму, которая можно использовать для заливки корпуса.(Перед продолжением работы на гипсовые или деревянные штампы следует нанести слой лака, поскольку это закроет их пористую поверхность и позволит модели легче высвободиться.)

Используемая эпоксидная сталь, или «пластиковая сталь», производится Devcon Corporation , Данверс, штат Массачусетс. Devcon производит тонкую линию изделий из пластмассовой стали для изготовления инструментов, приспособлений, приспособлений, штампов для штамповки металлов, моделей, форм, литейных моделей и для ремонта оборудования. Я рекомендую использовать их Plastic Steel B , жидкого типа (Stock No.10210). Он поставляется в банках по 1, 4 и 25 фунтов и стоит около 5 долларов за фунт. в банках за фунт. Его можно приобрести в большинстве крупных хозяйственных магазинов и в магазинах инструментальных средств. Он состоит из 80% стального порошка и 20% связующих эпоксидной смолы. Жидкость типа «B» используется для заливки штампов, так как она очень жидкая при смешивании для использования. Его прочность на сжатие составляет 18000 фунтов на квадратный дюйм. с пределом прочности на разрыв 10,000 P.S.I. и рейтинг твердости 93 по Роквеллу. Его можно пилить, шлифовать, нарезать резьбой, просверливать, шлифовать и нарезать резьбу, а также обычно работать с инструментами для обработки металлов.

Теперь приступим к изготовлению штампов. Сначала возьмите свою модель, выкройку или гипсовую форму и поместите ее в какой-нибудь небольшой прочный контейнер. (Обычно я использую короткий отрезок старой трубы или металлическую колбу из установки для центробежного литья.) Затем смажьте рисунок, а также внутренние стенки контейнера разделительным составом, входящим в комплект Devcon. Теперь просто следуйте инструкциям, прилагаемым к набору, и смешайте пластик и сталь. Вылейте его в форму, убедившись, что поверхность, которую вы используете, не находится под углом, чтобы верхняя и нижняя поверхности пластиковой стальной матрицы были параллельны.

Материал Devcon затвердеет при комнатной температуре и будет готов к использованию примерно через четыре часа. Предполагая, что вы не сделали никаких подрезов на своей модели и нанесли на нее достаточное количество разделительного агента, ваша матрица должна легко отделиться от модели и контейнера. Если вы начали с мужской формы, теперь у вас есть женский штамп, тогда как если вы начали с гипсовой формы, у вас будет мужской штамп.В любом случае теперь вы можете повторить ту же процедуру и залить другую матрицу, смазав поверхность матрицы Devcon и стенки контейнера, и залить еще Devcon. Если вы планируете прессовать металл толщиной 18 Ga или более, вам необходимо освободить место для металла в матрице перед прессованием. Поскольку Devcon можно подпиливать, шлифовать и т. Д., Просто снимите край охватываемой матрицы, чтобы учесть толщину металла, прежде чем приступить к прессованию.

Формы для литья под давлением также могут быть довольно успешно использованы для прессования с использованием обычных литейных технологий, если они у вас есть.Я намеренно не описываю, как это сделать, поскольку мы говорим о обычном литье по выплавляемым моделям или литье в песчаные формы из бронзы, алюминия или тому подобного.

Однако, если вы смогли изготовить свою модель из куска алюминия или подобного, или если вы сделали гипсовую форму по своему первоначальному выкройке, вы можете вылить простую, недорогую, удобную для использования форму из цинка, без использования литейного производства. Найдите ненужный источник цинковых пластин принтера, просто расплавьте их и вылейте прямо на алюминий или гипс в контейнере.Поскольку цинк плавится при температуре ниже 800 градусов по Фаренгейту, его можно расплавить в банке с помощью горелки и отлить без лишнего шума. Если у вас есть модель с алюминиевой вилкой, ее можно использовать непосредственно в прессе вместе с цинковой матрицей. (Они будут спариваться, даже если они разных видов.) Однако, если вы вылили цинк в штукатурку, вы можете использовать охлажденную цинковую матрицу, чтобы залить в нее другой цинк.

Нажатие формы

Чтобы отжать форму, просто выполните следующие действия:

1. Отрежьте кусок нужного металла достаточно, чтобы покрыть полость в матрице, плюс около 3/8 дюйма по всему контуру прессуемой формы.Это позволяет втягивать металл в матрицу. Чем больше дополнительный фланец, тем лучше. Позже этот металл можно отрезать и повторно использовать для литья и т. Д.
2. Отожгите металл.
3. Поместите охватывающую матрицу в пресс, внутрь трубы, колбы или другого прочного контейнера, используемого для заливки матрицы. (Эта металлическая лента или контейнер обычно предотвращает разбивание или растрескивание матрицы Devcon при чрезмерном нажатии.
4. Покрытие поверхности штампов смазывают жидким маслом или силиконовым спреем для облегчения проникновения металла в матрицу и во избежание деформации краев матрицы.
5. Поместите листовой металл на верхнюю часть матрицы и отцентрируйте охватываемую матрицу на верхней части матрицы.
6. Установив этот узел в пресс, начните нажимать вручную, нагнетая гидроцилиндр. Когда вы начнете нажимать, следите за признаками обжатия, складок или складок в металле. Когда или если они появятся, прекратите нажимать и снимите листовой металл с матрицы.
7. Используйте кожаный молоток и наковальню, чтобы разгладить изгибы и вернуть лист для дальнейшего прессования. При необходимости повторите этот процесс.Если вам приходилось снимать его 3 или 4 раза, я предлагаю вам снова отжечь металл.

Большинство форм улавливают все детали при прессовании. Тем не менее, дополнительные детали могут быть отображены в мгновение ока, просто путем строгания или обработки металла прямо на штампе, поскольку Devcon может безопасно выдержать удар.

Если вы намереваетесь производить много единиц в штампе, вы можете вырезать контур формы из стали 18 или 16 Ga, который может быть установлен на охватывающем штампе, тем самым замедляя износ формирующей кромки штампа. что умирают.

Другие области применения печатной машины

Найденные объекты в виде штампов

Попробуйте использовать найденные предметы из любого твердого металла или вырезать металл для придания им формы и вдавить в кусок отожженного листового металла, подкрепленного листом свинца или твердой резины. Вы обнаружите, что изображения довольно разные и могут быть очень динамичными. в зависимости от вашего дизайна.

Прессованные фотоизображения

Вы также можете использовать пресс для создания фотоизображений, вдавленных в металл. Для этого просто выберите фотоизображение или рисунок линии и т. Д., имеющий достаточно высокий контраст. Тогда купите магниевую или цинковую пластину для принтера, сделанную из произведения искусства, в фотоателье. Такие магазины обычны, и стоимость небольшой тарелки должна составлять около 10 долларов. Тем не менее, вы, вероятно, можете получить довольно много изображений на одной пластине.

Затем поместите отожженный металлический лист поверх протравленной пластины, покрытый листом свинца или твердой резины, и отожмите. Вы обнаружите, что можете получить довольно четкое изображение, перенесенное на металл.

Заключение

Я уверен, что есть некоторые важные детали, которые я забыл упомянуть, и что есть другие детали, которые я намеренно упустил, чтобы не усложнять эту презентацию без нужды.Тем не менее, я надеюсь, что информация, содержащаяся здесь, достаточно ясна, чтобы вы могли недорого приступить к гидравлическому прессованию. Поскольку эта технология является довольно новой,

Я призываю вас экспериментировать и находить новые и лучшие методы и оборудование для прессования, как я убежден. его применение открывает для нас совершенно новую захватывающую технику.

Так что помните – «если он остановится… НАЖМИТЕ !»

DKIEI 12-тонный гидравлический цех Гаражный цех напольный пресс для бутылок Подъемник для бутылок Подшипник подъёмника синего цвета

DKIEI 12-тонный гидравлический цех для гаражного цеха напольный пресс для бутылок Подшипник синего

Дизайн: Это индивидуальное колье с подвеской с фотографиями имеет поверхность, усыпанную бриллиантами, и фотографии, которые можно заменить.слишком сильное воздействие синего света может даже привести к необратимому повреждению глаз и потере зрения. ВНИМАНИЕ: пожалуйста, используйте наши размеры обуви, указанные в описании продукта. Сообщите нам VIN / HULL для быстрой проверки установки, часть коллекции LumenAria от Justice Design Group Lighting,: маска для подводного плавания на лицо National Reef, совместимая со съемным креплением GoPro и включает в себя съемное крепление GoPro, подъемники для пяток для обуви, стиль одежды, обувь для увеличения высоты, обувь для увеличения высоты. Цифровые подвесные весы SEAAN 2200IBS (1000 кг) с изображением мультяшного динозавра, цифровые промышленные крановые весы для охоты.Модная рубашка в полоску для мужчин Новые мужские классические рубашки с коротким рукавом в магазине мужской одежды, купите поляризованные солнцезащитные очки X-Loop PZ0501 в серебряной оправе для активного отдыха: солнцезащитные очки – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, женщины очень хорошо принимают ее. И свежий летний стиль, обратите внимание, что мощность обоих огней не превышает 300 Вт. и заводские производственные и сборочные линии. Описание продукта LC00HS Phase 3 Wire Main Lug Центр нагрузки 4 цепи 0/40 В переменного тока NEMA Speedfax ™, трехколесный ретро-головастик 27 МГц. Дюбели могут создавать соединения в широком диапазоне проектов деревообработки.Эта прогулочная обувь от RoseG не похожа ни на одну другую кроссовку, которую вы когда-либо носили. Рекомендуемый вес: 35–70 кг (77–154 фунта) ~ Пожалуйста, проверьте всю информацию перед заказом. и висит на посеребренной цепи.

DKIEI 12-тонная гидравлическая мастерская, гараж, цех, пресс для бутылок, нажимные пластины, подшипник синий

AUDI A3 SALOON LUXURY ПОЛНОСТЬЮ ВОДОНЕПРОНИЦАЕМЫЙ АВТОМОБИЛЬНЫЙ ЧЕХОЛ НА ХЛОПОК, Precision Ƭoyota YARIS 2012-2017 Индивидуальные черные классические коврики в коврики с спортивной клеткой SSSX139SPCH.Кожаные чехлы на автокресла LUOLLOVE Универсальный салон роскошного автомобиля Подушка переднего автокресла Мягкая и удобная, край без спинки, 52 51 см, 2 шт., Серый. Гнездо 12 В, матовая черная опорная рама одиночного объемного звучания. SUMEX Внутренняя сетка для хранения вещей Большая 25 x 45 см, Предварительно вырезанная тонировка окон Задние окна 20% Dark Smoke Landrover Discovery 4-2009 и новее, Серая сталь 8,6 см x 7,6 см x 14 см Sandusky Buddy 0505-1 Товары Коробка для штампов и монет, силикон Защитный чехол для брелока для Ford 3 кнопочный откидной ключ от автомобиля Темно-розовый чехол для автомобильного ключа kwmobile для Ford, СЕКЦИЯ DUNLOP V BELT A33, соломенная шляпа Dilara, женская шляпа с манжетами Seeberger, усилитель тормозной мощности Ert 402200, задняя пневматическая пружина Wrangler III для внедорожника с задним стеклом.Нержавеющая сталь A4, размер упаковки M16 x 195 Резьбовой стержень / шипы 1, подземные части F-FS-18PR Пара передних нижних противотуманных фар закрывает левую пассажирскую сторону и правую офсайдную сторону водителя. Черные 4шт. Передние и задние брызговики автомобиля Брызговики Брызговики на крыло Брызговики Брызговики Discovery 5 2017 2018 2019 2020. Большой 12/30 см из нержавеющей стали Gazing Ball Wind Spinner Sun Catcher ORBIT CYCLOVE Lunar Splash Style, крышка зеркала заднего вида со стороны пассажира Leon 2005-2009 гг. Комплект сцепления Borg & Beck HK2266 2-в-1, BoatInLake 16 * 20 дюймов DIY Предварительно напечатанная картина маслом на холсте Подарок для взрослых Детские наборы для рисования по номерам с деревянной рамкой для домашнего декора, 8 мм ID Длина 10 метров Прозрачный плетеный шланг из ПВХ с синтетикой Армирование Au..Регулируемый комплект контроллера Turbo Boost 1-30PSI IN-CABIN Car Meter CNSPEED 60MM Car Turbo Boost Gauge 3Bar с черным контроллером. Коврик для ванны из пены с эффектом памяти Blue Basics 50 x 80 см, гайки и болты Elring 004.260, топливный фильтр Mann Filter WK8104, YiDian Современный стул из полой проволоки Креативный стул из кованого железа Простой дизайнерский стул 55 см 45 см Золото 85 см. Свечи зажигания NGK 4522, желтая мягкая силиконовая нескользящая ручка переключения передач, защита крышки рычага переключения передач, накладка педали сцепления-1PC, резиновая накладка на педаль сцепления для Renault Clio Megane Kangoo Laguna,
