Пропано-кислородная сварка – Большая Энциклопедия Нефти и Газа, статья, страница 1
Cтраница 1
Пропано-кислородная сварка в последние годы получает все более широкое распространение. [1]
| Пропано-кислородная горелка типа ГС-53.| Полуформы для сварки алюминиевых жил сечением 16 – 1500 мм2. / – полуформа. 2 – направляющая. 3 – клин. [2] |
Пропано-кислородная сварка выполняется следующим образом. [3]
Пропано-кислородная сварка в последние годы получает все более широкое распространение. [4]
Газовая пропано-воздушная и пропано-кислородная сварка применяется чаще, чем другие способы газовой сварки. Она основана на выделении тепла при сгорании горючего газа пропан-бутана в смеси с кислородом. С помощью газовой сварки в съемных металлических формах выполняют соединение и оконцевание алюминиевых жил всех сечений.
Защита металла от окисления, осуществляемая газовым пламенем, обеспечирает высокое качество соединений. Обнаруженные дефекты сварки при необходимости могут быть легко устранены.
[5]
При газовой пропано-кислородной сварке применяют наборы принадлежностей НСЩС-1, НСПК-2 или НСПУ. При отсутствии этих проволок в качестве присадочного материала используют проволоки жил и флюс АФ-4а или ВАМИ. [6]
При пропано-воздушной и пропано-кислородной сварке применяют сжиженные топливные газы – бутан, пропан или их смеси. Состав смеси определяют в зависимости от температуры окружающей среды. В теплое время года применяют смеси с большим содержанием бутана, а в холодное – с меньшим. [7]
Горючая смесь для пропано-кислородной сварки образуется пропан-бутаном и кислородом. Это обусловливает некоторую громоздкость и малоподвижность сварочного оборудования. [8]

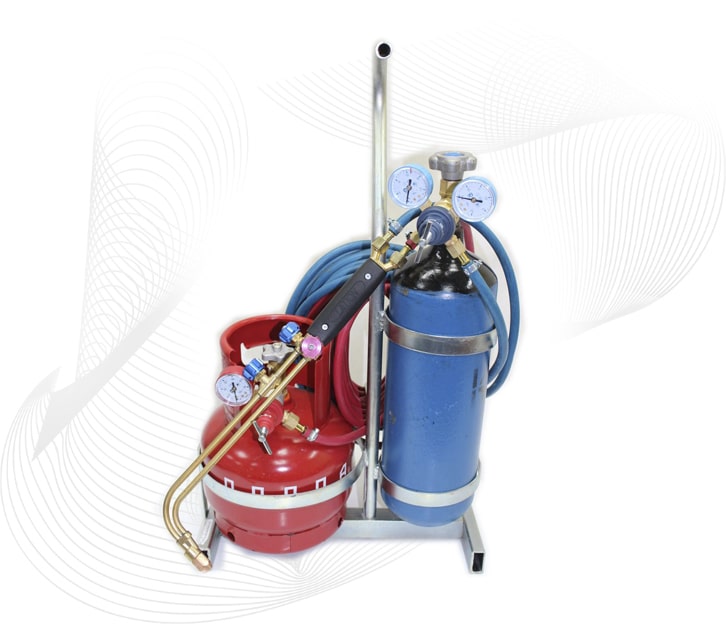

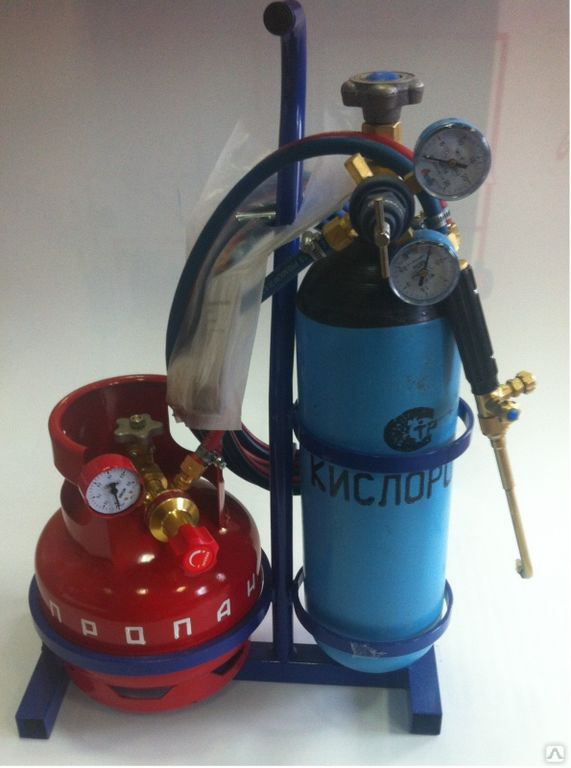

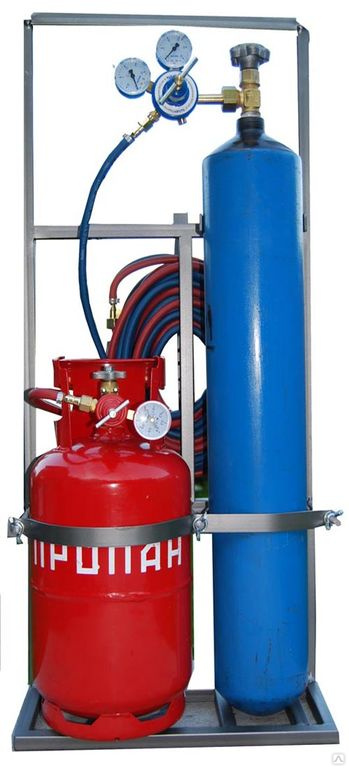

Установка ПГУ-3 предназначена для пропано-кислородной сварке деталей
, толщиной до 4 ми и резки металла толщиной до 12 мм при ремонте авто – в сельскохозяйственных машин в волевых условиях, при выполнения кратковременных аварийных и сантехнических работ, а также в передвижных ремонтных мастерских.
Может быть также использована ври обучении газосварщиков и резчиков. Она представляет собой переносный футляр, внутри которого размещены пропановый в кислородный баллоны вместимостью по 5 л, редуктор ДКП-1-65 и ДГЩ-1-65, резинотканевые рукава, горелка ГЗУ-3 и вставной резак РГС-70. При резке стали кислородный баллов требует перезарядки через 15 мин работы.
[9]| Кабельный наконечник типа ЛАШ для закрепления на жилах с помощью тер.| Размеры и массы стержневых наконечников ЛАС ( 11 – 11.| Стержневой наконечник ЛАС с плоской контактной частью, закрепляемый термитно-муфельной сваркой патронами А. [10] |
Наконечники ЛАС-1000 и ЛАС-1500 применяются только для электродуговой и пропано-кислородной сварки. [11]
Присоединение ответвлений к сборным шинам может выполняться пропано-кислородной сваркой без флюса с помощью набора типа НГО, состоящего из двухрожковой горелки с рукавами, зажимного устройства для крепления сварочных форм на проводах, стойки для крепления проводов и комплекта форм.
Указанные наборы изготовляются предприятиями Минмонтажспецстроя. При сварке ответвлений в смонтированных пролетах на проводах сборных шин устанавливают скобы для разгрузки проводов.
[12]
| Припои для пайки алюминиевых жил. [13] |
В последнее время соединение алюминиевых жил кабелей 800 – 1500 мм2 стали выполнять также пропано-кислородной сваркой с помощью трехрожковой горелки с большой эффективностью нагрева. [14]
Надежным является также оконцевание алюминиевых и сталеалюминиевых проводов аппаратным зажимом из алюминия или алюминиевого сплава, привариваемым к проводу пропано-кислородной сваркой. По технологии, предложенной Г. Г. Ковалевым ( Волгоэлектромонтаж), сварка сталеалюминиевого провода с аппаратным зажимом выполняется без операции вы-кусывания стальных проволок в проводах АС. [15]
Страницы: 1 2
Какие газы используются при газовой сварке
Газовая сварка: какие газы используются
Газовая сварка — плавление кромок соединяемых деталей в высокотемпературном пламени горелки с формированием шва.
Выбор газа для сварки зависит от множества факторов:
- соединяемого металла;
- желаемой формы шва;
- типа газового оборудования;
- условий работы;
- свойств химического состава;
- необходимой температуры плавления.
Давайте перечислим, какие газы используются в газовой сварке: это может быть ацетилен, МАФ, пропан, бутан, бензол, керосин, кислород, коксовый и углекислый газы и другие. Наиболее активно используется ацетилен, который при наличии кислорода дает температуру в 3 тысячи градусов.
Ацетилен
Чистый ацетилен (С2Н2) — бесцветный, с резким запахом чеснока, оставляющий сладковатый привкус во рту при вдыхании. Он легкий (легче воздуха) и достаточно вредный для человека. Ацетилен можно получать либо на месте (соединять карбид кальция с водой), либо везти его готовый в газовых баллонах. Карбид кальция — это твердое кристаллическое вещество, образуется путем плавления извести и кокса при температуре 19002300С. При больших объемах работ выгодно, когда используются ацетиленовые генераторы, в остальных же случаях удобно забирать ацетилен из баллонов.
К преимуществам этого газа можно отнести высокую температуру горения, простоту получения, удобство регулирования. К недостаткам относят его взрывоопасность и немалую стоимость.
Заменители ацетилена
К газам-заменителям С2Н2 относятся пропан и пропан-бутановая смесь, водород, коксовый газ, бензин, керосин. Они обладают достаточно высокими теплотворными способностями. Однако для качественной работы требуется больше кислорода, а t пламени при этом все равно ниже, чем у ацетилена. Поэтому пропан, бутан и другие варианты используются чаще при изготовлении металлоконструкций из цветных, легкоплавких металлов. Сталь соединить ими трудно.
Кислород
Это катализатор горения, который должен использоваться при газовой сварке независимо от выбранного газа. Подаваемый в горелку кислород в идеале должен быть абсолютно чистым. От этого зависит максимальная температура, которая образуется во время работы, что влияет на качество швов. Технический кислород имеет 3 сорта чистоты: от 99,7% до 99,2%.
Чем он качественнее, тем выше скорость газовой сварки и меньше расход.
Газообразный кислород бесцветный и прозрачный, без запаха и вкуса, тяжелее воздуха. Его получают при помощи глубокого охлаждения из воздуха, либо методом электролиза из воды. Он может храниться и использоваться в газообразном состоянии в баллонах или в танках, в жидком виде. При избытке О2 шов металла окисляется, что снижает прочность изделия. Поэтому важно контролировать процентное соотношение газообразных веществ.
Углекислый газ
Углекислый газ (СО2) имеет сильный запах и ярко выраженные окислительные свойства. Хорошо растворяется в воде и весит в полтора раза больше воздуха. Различают 3 сорта вещества, которые используются при соединении чугунных, углеродистых металлов и сплавов, коррозийных сталей и низколегированных конструкций.
Защитные элементы
При газовой сварке используются также инертные газы, которые служат защитой сварочной ванны от воздуха. Они не взаимодействуют с металлом и не растворяются в нем, у них нет цвета и запаха.
- Аргон. Негорючий, тяжелее воздуха в 1,5 раза. Высший сорт используется для аргонодуговой сварки активных, редких металлов и сплавов. Первый подходит для алюминиевых и стальных изделий.
- Гелий. Легче воздуха. Рекомендуется для газовой сварки чистых и активных металлов, а также алюминия и стали.
- Азот. Применяется для меди и сплавов из нее. Различают 4 сорта азота с разной долей содержания вещества.
Улучшают процесс и качество шва при изготовлении металлоконструкций сварочные смеси: гелий с аргоном, аргон с кислородом или/и углекислым газом-помощником и другие.
Есть вопросы? Задавайте!
Бесплатный телефон для связи 8 (800) 5000-429
или оставьте контакт, а мы презвоним
Газовая сварка – ацетилен против пропана
Факты
- Температура пламени при горении пропана в кислороде составляет 2800 градусов по Цельсию
- Температура пламени при горении ацетилена в кислороде 3100 град С
Пропан (также называемый СНГ — сжиженный нефтяной газ — или сжиженный нефтяной газ) является широко используемым топливом.
Сварка
Во-первых: Пропан нельзя использовать для газовой сварки. Когда ацетилен сгорает в кислороде, он создает зону восстановления, которая очищает стальную поверхность. Пропан не имеет восстановительной зоны, как ацетилен, и поэтому не может использоваться для газовой сварки.
Пайка
Пропан, как и ацетилен, можно использовать для пайки. Для капиллярной пайки (серебряной пайки) одинаковый результат. Для «сварки» пайки (густотекучие припои) ацетилен будет преимуществом
Резка
Пропан, как и ацетилен, можно использовать для резки. Если вы режете ацетиленом, вы обычно кладете кончик внутреннего конуса пламени на металл (1 мм от поверхности пластины).
Если вы сделаете то же самое с пропаном, вам придется долго ждать. Если вы поднимете горелку так, чтобы использовался внешний конус пламени, процесс предварительного нагрева начнется быстрее. Пропан выделяет лишь небольшую долю тепла во внутреннем конусе пламени (менее 10%), поэтому большая часть тепла пламени приходится на внешний конус. Ацетилен выделяет почти 40% своего тепла во внутреннем конусе пламени.
Следовательно, ацетилен лучше подходит для резки, чем пропан. Хотя с точки зрения температуры ацетилен горячее, чем пропан, факт заключается в том, что люди неправильно используют пропан для резки. Ошибка, которую они совершают, заключается в том, что они режут пропаном так же, как режут ацетиленом. Там, где тепло в пламени предварительного нагрева пропана , нет там, где оно есть с ацетиленом. Короче говоря, для использования пропана для резки требуется другая техника, и, как правило, ацетилен предварительно нагревается быстрее. Судоразборочные верфи и свалки часто используют пропан для резки, потому что качество резки не имеет значения.
Отопление
…другое дело. Говорить, что пропан выделяет меньше тепла, неправильно (на самом деле просто неправильно). Ацетилен горячее, но выделяет меньше тепла. Большая часть предварительного нагрева выполняется кислородом/пропаном. Это факт. Доступное тепло от пропана выше.
Оборудование
Для резки требуются различные режущие приспособления и режущие насадки
Эконом
Пропан имеет более высокие стехиометрические потребности в кислороде, чем ацетилен. Для максимальной температуры пламени в кислороде отношение объема кислорода к горючему газу составляет 1,2:1 для ацетилена и 4,3:1 для пропана. Таким образом, при использовании пропана потребляется гораздо больше кислорода. Несмотря на то, что пропан дешевле ацетилена, этому противодействует более высокое потребление кислорода.
Безопасность
Самым важным недостатком использования пропана на борту является аспект безопасности.
Удельный вес ацетилена 0,9, поэтому он легче воздуха (1). Если газ просочится, он поднимется. Удельный вес пропана составляет 1,6 и тяжелее воздуха (то же самое для других углеводородных газов, таких как бутан и MAPP* (модифицированный газ пропан)). Любая утечка пропана в закрытом помещении будет тонуть и концентрироваться на уровне палубы, накапливаться и иногда оставаться незамеченной.
Для эффективного сжигания пропана кислородно-газовая смесь должна находиться в определенном диапазоне. В идеальных условиях должно быть четыре части пропана на 96 частей кислорода. Когда газ сгорает за пределами этих параметров, происходит неполное сгорание; это приводит к чрезмерному угарному газу. Это может быть очень опасно, если помещение не имеет надлежащей вентиляции. На борту корабля иногда работают в закрытых помещениях, таких как балластные цистерны и двойное дно. Отравление угарным газом может привести к смерти, поскольку токсичный газ заменяет кислород в кровотоке.
* “MAPP gas” является торговой маркой, принадлежащей The Linde Group.
Название происходит от исходного химического состава: метилацетилен-пропадиенпропан. “MAPP gas”
Загрузить техническое обновление – Газовая сварка – Ацетилен против пропана
Посмотреть каталог продукции для газовой сварки
Блог Welders Warehouse
Я принимаю много звонков по поводу использования кислорода + пропана или кислорода + пропилена вместо ацетилена + Кислород.
Короткий ответ на вопрос заголовка: «Да» и «Нет».
Извините за двусмысленность, но все зависит от того, что вы хотите сделать! Позволь мне объяснить!
Варианты топливного газа
Комплекты кислород + топливный газ раньше были простыми, у вас был кислород + ацетилен! Однако в настоящее время вода замутна рядом факторов.
- Ацетилен может быть трудно и дорого достать.
- Аренда баллонов для ацетиленовых баллонов резко подорожала.
- Ацетилен часто вызывает тревогу у должностных лиц, заботящихся о здоровье и безопасности, из-за его горючести и нестабильности!
К сожалению, кислород/ацетилен по-прежнему является лучшей комбинацией газа для всех целей, но есть жизнеспособные альтернативы, если вы знаете, что хотите делать, и тщательно выбираете.
Oxy Propane
Пропан является наиболее легкой альтернативой ацетилену в качестве топливного газа и обычно поставляется в баллонах под залог, а не берется напрокат (как это обычно бывает с ацетиленом).
Для большинства пользователей пропан обходится дешевле, особенно для нечастых пользователей комплектов кислород + топливо. Единственным реальным недостатком использования кислорода/пропана является то, что его нельзя использовать для реальной сварки. Однако комплекты, работающие на кислороде и пропане, идеально подходят для серебряного припоя, пайки, резки и нагрева. Так что, если вы не хотите сваривать, кислород и пропан — отличный способ! Кислород + пропан обеспечивает температуру пламени около 1800⁰C.
Oxy Propylene

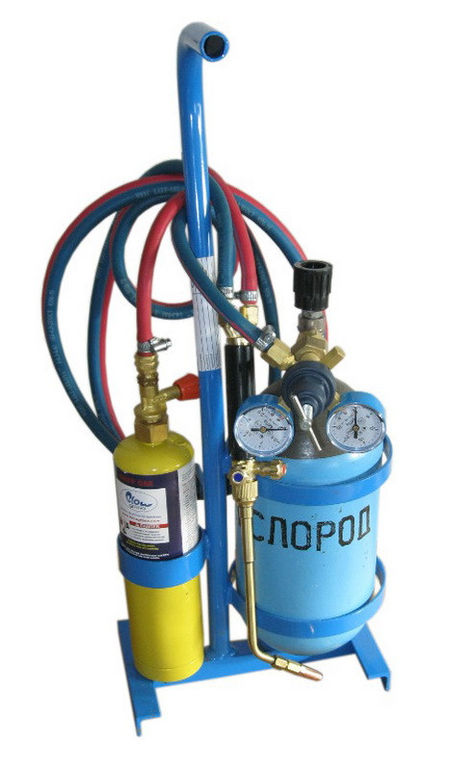

ProGas 2000 Kit Пропилен представляет собой смесь газов, включая пропан, и доступен в одноразовых канистрах ряда брендов, включая Gasex, Mapp и Turbo Gas, а также в больших многоразовых баллонах. Смесь кислорода и пропилена горит немного горячее, чем кислород и пропан, обычно около 3100 ⁰C, и поэтому ее можно считать лучшей, поскольку работа быстрее достигает рабочей температуры.
К сожалению, как и пропан, пропилен не подходит для сварки плавлением. Вы найдете людей, которые скажут вам, что его можно использовать для сварки, но в ходе испытаний, которые я проводил, сварные швы, которые он производил, были довольно хрупкими, поэтому я определенно буду делать что-то структурное или от чего зависит моя жизнь. с этим!!!
Кислород + пропилен отлично подходит для серебряного припоя, пайки и нагрева.
Оборудование кислород + пропан также должно использоваться для кислород + пропилен.
The Welders Warehouse предлагает ряд отличных комплектов. Пожалуйста, зайдите на нашу страницу кислородно-пропановых/пропиленовых комплектов, чтобы ознакомиться с ассортиментом!

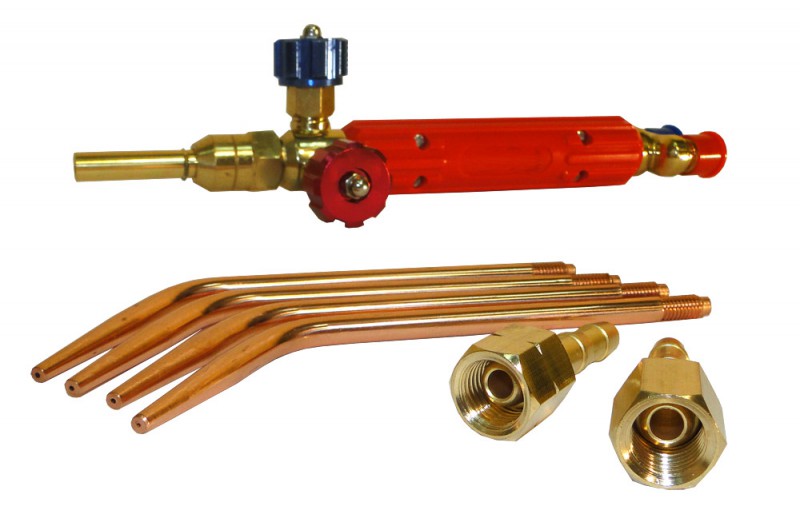

Кислородно-пропановая/пропиленовая горелка
Хотя стандартная кислородно-ацетиленовая горелка может использоваться для кислородно-пропановой/пропиленовой горелки, она далека от идеала. Пропан и пропилен – газы с более медленным горением.
Пропан и пропилен также проходят через систему в виде пара, а не газа, фактически не превращаясь в газ, пока не встретятся с воздухом.
Компания Welders Warehouse разработала две специальные многоструйные горелки для кислорода, пропана и пропилена.
Легкая кислородная пропановая/пропиленовая горелка
Мощная кислородная пропановая/пропиленовая горелка
В обеих моделях используется наша собственная, специально разработанная многоструйная насадка, которую гораздо легче зажечь и с меньшей вероятностью продуть по сравнению с кислородной горелкой. /Ацетиленовая форсунка.
Выводы
При правильном оборудовании пропан или пропилен в смеси с кислородом являются жизнеспособной альтернативой кислородоацетилену для большинства применений, за исключением сварки плавлением.
Надеюсь, эта статья оказалась вам полезной.
Вам также может быть полезна моя статья «Переход с окси-ацетилена на окси-пропан или пропилен».
Пожалуйста, дайте мне знать, что вы думаете об этой статье, оставив комментарий. Не волнуйтесь, ваш адрес электронной почты не будет добавлен в базу данных или передан другим пользователям, и вы не будете получать нежелательные электронные письма.
