Классификация и применение газовой запорной арматуры



Запорная арматура в газовом хозяйстве применяется с целью регулировки давления в газотранспортной системе. Действует она по тому же принципу, что и краны в водопроводных сетях. Только для газовой отрасли к комплектующим предъявляются повышенные требования по безопасности. Это и не удивительно, ведь утечка воды в большинстве случаев не грозит никакими разрушающими последствиями. Бывают, конечно, и исключения, но они могут быть связаны только с какими-либо специфическими условиями



А вот утечка газа совсем другое дело. Когда концентрация вещества в воздухе достигнет взрывоопасного значения, достаточно малейшей искры, чтобы произошла катастрофа. При утечке на газопроводе высокого давления в случае аварии столб пламени будет возвышаться на десятки метров над землей, неся смерть и разрушения. Поэтому техника безопасности является важнейшим условием нормального функционирования сети.



Классификация изделий



Распределение ресурса во внутреннем пространстве будет обеспечиваться при помощи запорных элементов, которые будут создавать необходимое давление.

Обратные клапаны служат для создания и поддержания гидравлического сопротивления в системе. Оно как раз и используется для нормализации давления внутри трубы. Это является важным условием не только оптимальной транспортировки газа, но и безопасности работы всей системы.



За давлением следит множество чувствительных датчиков, которые малейшие отклонения от нормы подают на пульт диспетчера, который должен оперативно принимать меры по недопущению создания аварийных ситуаций. Вентили служат для полного перекрытия доступа для газа по движению в назначенном направлении. Этот элемент используется, когда необходимо провести ремонтные работы на определенном участке системы.



Особенности крепления





Метод основан на том, что к концам соединяемых элементов привариваются специальные элементы с отверстиями для болтов. Затем конструкция плотно стягивается друг с другом, а герметичность достигается при помощи прорезиненной прокладки.

Недостатком метода как раз и является прокладка, износ которой может привести к утечке газа.



Муфтовое соединение в качестве стыкующего элемента предусматривает использование специальной муфты. Этот способ очень надежен, но не предназначен для частых разборов участка трубопровода, так как это ведет к постепенному стиранию резьбы.

Соединение при помощи сварки является наиболее прочным и обеспечивает максимальную герметичность. Но оно полностью перекрывает доступ к разбору трубопровода, поэтому используется очень редко. При необходимости осуществить ремонт или замену отдельного участка, придется просто разрезать систему с помощью специального инструмента.







Штуцерное соединение осуществляется при помощи специально оборудованных механизмов. К ним относятся штуцер, уплотнительные кольца и накидная гайка. Такой способ отличается и высокой надежностью, и возможностью в любой момент разобрать систему для проведения ремонта.



Материалы для производства



Полиэтилен и другие материалы можно легко повредить острым предметом. А любое, даже самое тонкое отверстие в трубе будет приводить к утечкам газа, о последствия которых уже было написано. Так что, пока не будет изобретен материал достаточной твердости, металлические элементы не сдадут своих позиций в деле производства газовой арматуры.



Что касается разделения ролей между металлами, то тут все зависит от условий эксплуатации. Латунь и бронза имеют высокую себестоимость, поэтому их в основном используют в помещениях. А сталь и чугун применяются для установки под открытым небом. Эти сплавы проходят специальную обработку, которая защищает их от коррозии.

Нефтегазовая арматура включает в себя большое количество номенклатурных продуктов, используемых в топливно-энергетической отрасли. Рынок данной продукции является одним из наиболее динамически развивающихся по стране. Это связано с высоким значением нефти и газа для российской экономики в целом. Данный сектор экономики располагает колоссальными инвестициями, которые позволяют ему двигаться вперед.

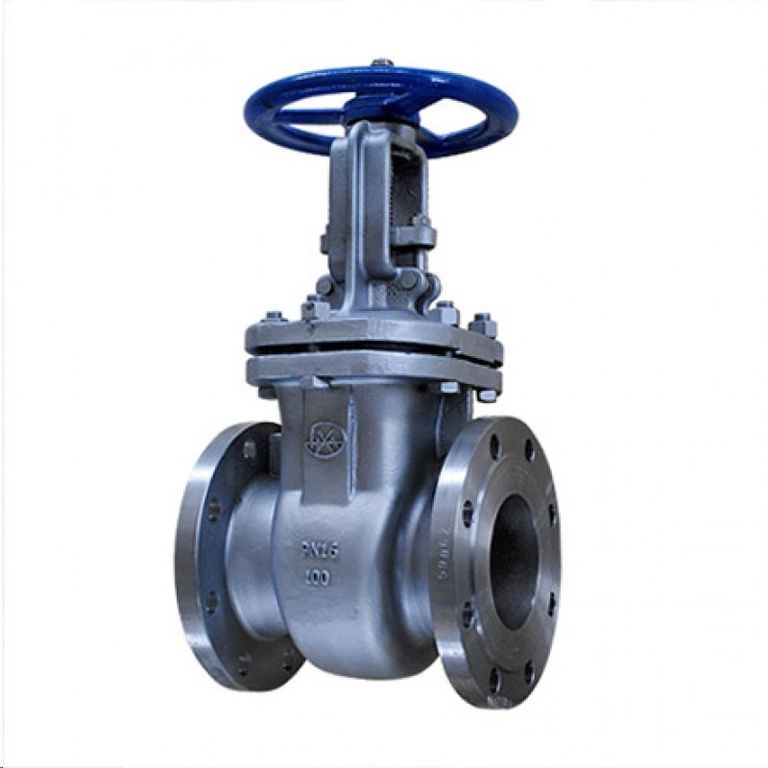

Запорная арматура для газа и задвижки АВК (AVK) в России

AVK International A/S — известная датская компания, мировой бренд в области изготовления качественной запорной арматуры. Ее производства имеются по всему миру, расположены в 15 странах, продукция отвечает международным и региональным стандартам. Компанией накоплен огромный опыт в производстве запорной арматуры, прочность и долговечность ее продукции поражает – так в Австралии до сих пор в работе задвижка, установленная еще в XIX веке, а точнее в 1872 году. Потому часто срок эксплуатации запорной газовой арматуры этого производителя исчисляется многими десятилетиями, порядка 50 лет (гарантийный срок 10 лет).

На отечественном рынке запорная арматура АВК (AVK) для газа, и в частности задвижки, появились порядка 10 лет назад, и это сразу повлияло на технологии оборудования газопроводов. До того наши газораспределительные сети оснащали шаровыми кранами и задвижками с клином, не покрытым резиной. В этом отношении газовые задвижки АВК (AVK) с обрезиненым клином обладают рядом преимуществ.

1. Для применения на газопроводах природного газа, задвижки АВК (AVK) подходят отлично, так как обладают заметно меньшим сопротивлением, чем обычные запорные клапана . Это дает широкую область их применения.

2. Отличительной особенностью является задвижек клинового типа является и возможность плавно и быстро перекрывать газ, регулировать его поток с повышенной точностью. А значит при установке и тестировании газового оборудования, а также в аварийной ситуации они значительно предпочтительней шаровых кранов, не обладающих данными свойствами.

3. Задвижки АВК (AVK) выпускают, начиная с весьма малых диаметров (от 32 мм), в то время как отечественные производители выпускают задвижки начиная с диаметра в 50 мм, что далеко не всегда приемлемо. Также при длительной и интенсивной эксплуатации отечественная запорная газовая арматура начинает терять герметичность, в то время как задвижки АВК (AVK) сохраняют это важнейшее качество на протяжении порядка 2-2,5 тысяч циклов открытия и закрытия.

4. Вышеупомянутое свойство отличной герметичности газовых задвижек АВК (AVK) обусловлено качественным резиновым покрытием, благодаря которому клин обжимает инородные частицы, попавшие под него. При открывании задвижки резиновый обод на клине сразу же возвращается в первоначальное состояние.

5. Задвижки для газа от компании АВК (AVK) разрешены к использованию как на стальных, так и на полиэтиленовых газопроводах любой классификации давления.

6. По российскому ГОСТ 9544 газовая запорная арматура этого производителя относится к самому высокому классу герметичности – классу А.

7. Газовые задвижки АВК (AVK) обладают меньшим весом и лучшей компактностью, в сравнении с отечественными аналогами, что делает более простым и доступным их монтаж и транспортировку.
Так при диаметре 500 мм они весят 417 кг, в то время как отечественные превышают отметку в 500 кг., поэтому на установку и эксплуатацию последних распространяются специальные нормативные требования.

8.

Для запорной арматуры этого производителя нет необходимости обслуживания или ремонта в течении всего срока эксплуатации. С ней поставляется в комплекте сменный резиновый уплотнитель, который при необходимости можно установить, невзирая на положение клина и давление газа в магистрали. Так как задвижки являются неремонтируемыми и необслуживаемыми, то могут рекомендованы для бесколодезной установки (непосредственной засыпки грунтом), что очень экономично.

9. Покрытие задвижек для газа АВК (AVK) производиться полиуретаном и эпоксидной смолой. Благодаря этому есть гарантия к воздействию любых агрессивных сред и к коррозии, что позволяет использовать данную газовую запорную арматуру в условиях болот. Гарантийный время герметичности составит 10 лет, в случае своевременной же замене резинового покрытия они прослужат полвека – до 50 лет.

10. Для газовых задвижек АВК (AVK) наличествует сертификат соответствия Госстандарта РФ, они официально разрешены Ростехнадзором к применению на промышленных и бытовых газопроводах нашей страны.

У газовых задвижек АВК (AVK) применяется электростатическое эпоксидное либо полиуретановые покрытие. Для улучшения герметичности и предотвращения неконтролируемой утечки газа разработаны следующие технологии: неподвижно закрепленная гайка клина в задвижке входит в неотъемлемую часть клина и защищает ее от вредной вибрации. Газовая арматура сконструирована так, что в случае, если шпинделю достается излишне большое количество моментов вращения, гайка шпинделя в задвижке выйдет из строя ранее самого корпуса, который работает под давлением.

В нашей стране задвижки АВК (AVK) уже применяются во многих городах, от С.-Петербурга и Мурманска, до Хабаровска и Владивостока. Они приспособлены для северных широт и безотказно служат в северных регионах России – Тюмени, Норильске, Сыктывкаре и Салехарде. Благодаря фирменным удлинительным шпинделям длиной до 5 метров существует возможность закладки трубы ниже точки промерзания, и впоследствии легко открыть и закрыть задвижку.

Наша компания ООО “ВодоГазУчет” давно занимается оптовыми поставками задвижек АВК (AVK) в разные регионы России и с удовольствием сработается и с Вами. Вы всегда сможете купить задвижки АВК (AVK) у нас, обращайтесь!

• задвижки AVK (АВК) для газа: технические особенности и аксессуары

ООО “ВодоГазУчет”. Copyright © VDGU.Ru, 2009. При копировании материалов сайта прямая html-ссылка строго обязательна.

Как перекрыть запорный газовый клапан

Знаете ли вы, где находятся ваши запорные газовые клапаны? Знание того, как отключить подачу газа в дом, может спасти вам жизнь в чрезвычайной ситуации.

Это также может вас заинтересовать: Когда вы в последний раз меняли шланги в своей бытовой технике? Вот как их все заменить

Вот как найти и использовать запорные газовые клапаны и когда отключать газ.

Где мой газовый запорный клапан и как его найти?

По словам семейного мастера на все руки, в большинстве домов есть два газовых запорных крана: запорный вентиль со стороны улицы и запорный вентиль со стороны дома. Разумно найти и пометить запорные газовые краны как можно скорее после переезда в новый дом, чтобы вы могли быстро найти их в экстренной ситуации.

Уличный вентиль обычно располагается рядом с газовым счетчиком. Для поворота уличного клапана обычно требуется гаечный ключ, и он предназначен для работы подрядчиком газовой компании или другим специалистом. Тем не менее, вам может понадобиться перекрыть уличный клапан в экстренной ситуации, если вы не можете найти свой домашний клапан.

Домашний запорный газовый кран обычно располагается где-то на газопроводе между счетчиком и первым газовым прибором в вашем доме. Большинство внутренних клапанов представляют собой шаровые краны. Если у вас есть газовая система высокого давления, ваш главный запорный клапан может быть рядом с вашей печью или водонагревателем. Газовые системы высокого давления чаще встречаются в новостройках. Отключение запорной арматуры на стороне дома или главного запорного клапана отключит подачу газа во весь дом.

Газовые приборы имеют собственный запорный вентиль на линии подачи. Запорные клапаны приборов обычно представляют собой шаровые краны, и вы можете найти их, осмотрев газовые линии в пределах нескольких футов от прибора.

Зачем мне отключать подачу газа?

Как правило, вам нужно перекрыть вентиль подачи газа на стороне дома или в главном газоснабжении только в том случае, если вы подозреваете утечку газа. Если вы чувствуете запах газа или слышите шипящий звук газа, выходящего из линии подачи, лучше как можно быстрее отключить основную подачу и эвакуироваться из дома, пока вы ждете помощи от опытного подрядчика.

Если вам необходимо отремонтировать или заменить газовое оборудование, вам необходимо сначала перекрыть подачу газа с помощью запорного клапана устройства. Отключение клапана подачи газа позволяет вам или инженеру безопасно работать с устройством, не отключая подачу газа во всем доме.

Другие статьи по теме:

• Как установить или заменить газовый водонагреватель?
• Как повторно зажечь контрольную лампочку водонагревателя
• Как повторно зажечь пилотную лампу печи за 5 простых шагов
• Сколько стоит газовый камин?
• Как разжечь газовый камин: пошаговое руководство

Как отключить подачу газа?

Вы можете перекрыть внутренний вентиль, главный подающий вентиль или вентиль прибора, повернув рычаг на шаровом вентиле на четверть оборота, пока он не окажется перпендикулярно подающей трубе. Если вам нужно отключить газ в уличном кране в экстренной ситуации, используйте 12-дюймовый ключ, чтобы повернуть ручку так, чтобы она была перпендикулярна линии.

В чрезвычайной ситуации вы не должны снова включать подачу газа, не позвонив в газовую компанию для проверки вашей системы. Инженер-газовик может проверить наличие неисправностей или утечек, прежде чем убедиться в безопасности повторного включения газа.

Как узнать, включена подача газа или нет?

Самый простой способ узнать, перекрыта ли подача газа, — это проверить положение рычага запорного газового клапана. Если рычаг расположен перпендикулярно подающей трубе, подача газа отключена. Если он параллелен линии, питание включено.

Как найти запорный газовый кран

Хотя вам может и не понадобиться перекрывать подачу природного газа в дом, это может понадобиться, если вы делаете ремонт, обшиваете дом или готовитесь к природная катастрофа. В этих обстоятельствах клапаны можно перекрыть, чтобы предотвратить утечку газа или предотвратить попадание газа в дом.

Если в доме когда-либо появится сильный запах газа, не пытайтесь перекрыть газ самостоятельно. Немедленно покиньте дом и позвоните в коммунальную службу из безопасного места. Продолжайте читать, чтобы узнать, где найти запорный газовый клапан и как его отключить.

Как найти главный запорный газовый клапан

Запорные газовые клапаны могут располагаться в разных местах дома, редко в местах, которые вы регулярно видите. Вот несколько мест, где вы можете найти запорный газовый кран:

1. Вне вашего дома — Эти клапаны, также называемые уличными клапанами, расположены рядом с газовыми счетчиками сбоку или перед домом. Они часто имеют прямоугольную форму и могут быть заключены в шкаф. Хотя вы можете отключить главный клапан с помощью гаечного ключа, ваша газовая компания, скорее всего, потребует, чтобы вы закрыли часть клапана, расположенную на  внутри  вашего дома.
2. Внутри вашего дома — Скорее всего, в вашем доме будет шаровой кран, иногда называемый боковым краном дома. Вы можете найти этот клапан рядом с местом, где труба природного газа входит в ваш дом. Даже если вентиль находится не рядом с входом в дом, он должен быть расположен до того, как труба дойдет до первого газового прибора.

Обратите внимание, что возраст вашего дома влияет на расположение клапана. В старых домах клапана может вообще не быть. В новых домах часто бывает так, что эти клапаны расположены близко к домашнему водонагревателю или печи.

Как отключить газовый запорный клапан

Если вам не требуется перекрыть газовый клапан в неаварийной ситуации, вы можете перекрыть его самостоятельно. Однако стоит повторить, что если есть вероятность значительной утечки газа, выйдите из дома и позвоните в местную газовую компанию или пожарную службу.

Материалы

Гаечный ключ (полумесяц или 12-дюймовый регулируемый)

Газовый ключ (можно использовать более универсальный ключ, но вы можете купить один из них)

После того, как вы нашли запорный газовый клапан, вот как его отключить:

1. Возьмите гаечный ключ и поверните клапан на 90 градусов в любом направлении. Теперь клапан должен быть расположен поперек основной линии входящего газа.
2. Убедитесь, что комбинация газовой трубы и клапана имеет вид плюса, чтобы убедиться, что она закрыта.
3. Если вам интересно, включен или выключен газовый запорный кран, помните, что когда труба идет параллельно линии, он открыт; когда труба перпендикулярна клапану, он выключен.

Как включить запорный газовый кран

Обычно рекомендуется вместо самостоятельного включения газа связаться с газовой компанией или пожарной службой, чтобы они могли провести проверку безопасности перед включением газовой службы обратно.

Дополнительные меры безопасности

В качестве превентивной стратегии установите детекторы угарного газа в местах потенциальной утечки газа. Ежегодно проверяйте газовые приборы, вентиляционные отверстия и любые воздуховоды у эксперта — это поможет предотвратить отравление угарным газом людей и домашних животных в вашем доме.

Как отключить запорный газовый клапан на приборах

Кодовые требования к газовому запорному клапану теперь требуют, чтобы эти клапаны находились в той же комнате, что и прибор, а клапан находился в пределах шести футов от указанного прибора. Если вы обнаружите, что одно из ваших устройств не соответствует этим требованиям, обратитесь в свою газовую компанию, чтобы узнать, как это можно исправить.

Газовая плита или духовка

1. Если вам нужно проветрить помещение, откройте окна. Не включайте электрический вентилятор или свет, пока не перекрыт газовый клапан.
2. Убедитесь, что все горелки плиты полностью выключены.
3. Выдвиньте ящик духовки и опорожните его, затем снимите ящик.
4. Используйте фонарик на батарейках, чтобы увидеть, сможете ли вы обнаружить запорный газовый клапан.
5. Как только вы найдете его, используйте гаечный ключ, чтобы повернуть ручку на четверть пути, сделав знак плюс с газовой трубой.
6. После закрытия клапана включите одну горелку, чтобы проверить подачу газа.

Если вы не можете получить доступ к клапану из ящика, попробуйте найти его, потянувшись за плитой. Если это не сработает, вам, вероятно, придется осторожно переместить плиту, не напрягая гибкую трубку и не отсоединяя вилку от электрической розетки. Если за плитой нет запорного газового крана, он может находиться в нише в полу или в соседнем шкафу.

Газовая печь или котел

1. В печи газовый клапан часто располагается в нижней части прибора; если в вашей газовой печи есть запальник, ее запорный газовый клапан должен находиться рядом с этим устройством.
2. Если вы не видите свой клапан, руководство по эксплуатации вашей печи может помочь вам в этом.
3. Найдя запорный газовый клапан, поверните его так, чтобы он находился под углом 90 градусов к трубе (четверть оборота).

Газовый водонагреватель

1. Найдите одну ручку, обычно в нижней части водонагревателя.
2. Поверните вентиль по часовой стрелке, чтобы перекрыть подачу газа к прибору.

Газовый камин

1. Газовые камины обычно поставляются с панелью управления, часто скрытой за передним экраном. Аккуратно потяните за экран, чтобы получить доступ к панели.
2. Найдите ручку, регулирующую подачу газа. У него могут быть варианты включения, выключения и пилотного режима.
3. Чтобы выключить газ, просто поставьте ручку в положение «выключено».
4. Если вам нужно полностью перекрыть подачу газа к камину, найдите запорный вентиль, идущий к газовой линии, и поверните его на 90 градусов.

Если вы не можете найти запорный газовый клапан для определенного устройства, вам может потребоваться перекрыть основной газовый клапан, чтобы решить проблему.
