Инжекционная газовая горелка для кузнечного горна своими руками: инструктаж по сборке

Сегодня мы расскажем, как своими руками сделать простую, надёжную и удобную инжекционную газовую горелку для ковки и литья.
Здравствуйте, читатели и подписчики сайта !

По профессии я сварщик и у меня своя маленькая мастерская. Но я не привык стоять на месте и постоянно ищу что-то новое для себя. И сейчас я вполне серьезно настроен освоить ковку! «Ковка с нуля» — так называется серия коротких и простых видео, где я сам постигаю тонкости и основы ковки от изготовления горелки, печи до инструмента и непосредственно самих изделий! Изучаю сам и хочу поделиться с вами своими успехами! Я так же разделил выпуски на сезоны. Сейчас идет первый сезон и в нем все процессы будут очень бюджетные и доступны всем рукастым ребятам. Я не претендую на профессионализм и суперкрутость будущих работ. Я новичок, но с неким опытом в работе с металлом и пониманием принципов работы. Пишите в комментариях вопросы и ваши замечания. Мы все обсудим! Приятного чтения и просмотра!

тест

Выбираем газ

Своими руками изготавливается исключительно газовая горелка на пропане, бутане или пропан-бутановой смеси, т.е. на газообразных насыщенных углеводородах, и атмосферном воздухе. При использовании 100% изобутана (см. далее) возможно достижение температуры пламени до 2000 градусов.

Ацетилен позволяет получить температуру пламени до 3000 градусов, но ввиду его опасности, дороговизны карбида кальция и необходимости в чистом кислороде как окислителе практически вышел из употребления и в сварочных работах. Получить чистый водород в домашних условиях возможно; водородное пламя от горелки с наддувом (см. далее) дает температуру до 2500 градусов. Но сырье для получения водорода дорого и небезопасно (один из компонентов – сильная кислота), но главное – водород не ощутим на запах и вкус, добавлять к нему меркаптановую отдушку нет смысла, т. к. водород на порядок скорее распространяется, а примесь его к воздуху всего в 4% уже дает взрывоопасный гремучий газ, причем воспламенение его может произойти просто на свету.

Метан не используется в бытовых газовых горелках по сходным причинам; кроме того, он сильно ядовит. Что касается паров ЛВЖ, пиролизных газов и биогаза, то при сжигании в газовых горелках они дают не весьма чистое пламя с температурой ниже 1100 градусов. ЛВЖ средней и ниже средней летучести (от бензина до мазута) сжигаются в специальных жидкостных горелках, напр., в горелках для дизтоплива; спирты – в маломощных пламенных приборах, а эфиры вообще не жгут – малоэнергичны, но очень опасны.

Принцип работы

Суть рабочего принципа устройства проста: подготовить смесь газа и кислорода для горения, обеспечить стабильную подачу смеси и ее сгорания.

Газовая горелка также оснащается дополнительными возможностями, направленными, прежде всего на автоматизацию и поддержание безопасной работы оборудования. Эти функции обеспечиваются за счет применения таких узлов, как:

  • Автоматика. За счет ее использования достигается остановка подачи газа к горелкам в случае аварийной ситуации. К примеру, такое отключение может произойти, если температура запальника станет ниже установленного уровня.
  • Розжиг. Устройство работает на электричестве или от пьезоэлемента. Схема работы розжига выглядит так: природный газ подается в запальник, где он возгорается от искры (механически или автоматически), после чего розжиг разогревается до определенного уровня, отворяет клапан и дает газу направляться в горелку.

Устройство может работать на электричестве или от пьезоэлемента

Оборудование, которое используется в котельных, мало чем отличается по принципу функционирования от бытовых приборов. Однако таким устройствам свойственно выдерживать высокое газовое давление. Кроме того, промышленное оборудование оснащается фильтрами для отсеивания всевозможных смол и мелких пылевых частиц. Фильтрование позволяет повысить экономичность и технологическую эффективность эксплуатации оборудования.

Как добиться безопасности

Чтобы сделать газовую горелку безопасную в работе и не пожирающую зря топливо, золотым правилом следует взять: никакого масштабирования и вообще изменений чертежей прототипа!

Тут дело в т. наз. числе Рейнольдса Re, показывающем взаимосвязь между скоростью потока, плотностью, вязкостью текущей среды и характерным размером области, в которой она движется, напр. диаметром поперечного сечения трубы. По Re можно судить о наличии турбулентности в потоке и ее характере. Если, к примеру, труба не круглая и оба характерных ее размера больше некоторого критического значения, то появятся вихри 2-го и более высоких порядков. Физически выделенных стенок «трубы» может и не быть, напр., в морских течениях, но многие их «фокусы» объясняются именно переходом Re через критические значения.

Примечание: на всякий случай, для справки – для газов значение числа Рейнольдса, при котором ламинарный поток переходит в турбулентный, есть Re>2000 (в системе СИ).

Далеко не все самодельные газовые горелки точно рассчитываются согласно законов газовой динамики. Но, если произвольно изменить размеры деталей удачной конструкции, то Re топлива или подсасываемого воздуха может скакнуть за пределы, которых оно придерживалось в авторском изделии, и горелка станет в лучшем случае коптящей и прожорливой, а, вполне возможно, и опасной.

Диаметр инжектора

Определяющим параметром для качества газовой горелки является диаметр сечения ее топливного инжектора (газового сопла, форсунки, жиклера – синонимы). Для горелок на пропан-бутане на обычную температуру (1000-1300 градусов) его можно ориентировочно принять таким:

  • На тепловую мощность до 100 Вт – 0,15-0,2 мм.
  • На мощность 100-300 Вт – 0,25-0,35 мм.
  • На мощность 300-500 Вт – 0,35-0,45 мм.
  • На мощность 500-1000 Вт – 0,45-0,6 мм.
  • На мощность 1-3 кВт – 0,6-0,7 мм.
  • На мощность 3-7 кВт – 0,7-0,9 мм.
  • На мощность 7-10 кВт – 0,9-1,1 мм.

В высокотемпературных горелках инжекторы делают более узкими, 0,06-0,15 мм. Отличным материалом для инжектора послужит отрезок иглы для медицинского шприца или капельницы; из них можно подобрать сопло на любой из указанных диаметров. Иглы для надувания мячей хуже, они не жаропрочны. Их используют более как воздуховоды в микрогорелках с наддувом, см. далее. В обойму (капсюль) инжектора его запаивают твердым припоем или вклеивают жаропрочным клеем (холодной сваркой).

Мощность

Делать газовую горелку на мощность свыше 10 кВт ни в коем случае не следует. Почему? Допустим, КПД горелки 95%; для любительской конструкции это очень хороший показатель. Если мощность горелки 1 кВт, то на саморазогрев горелки уйдет 50 Вт. О 50 Вт паяльник можно обжечься, но аварией он не грозит. А вот если сделать горелку на 20 кВт, то лишним будет 1 кВт, это уже оставленные без присмотра утюг или электроплитка. Опасность усугубляется тем, что ее проявление, как и числа Рейнольдса, пороговое – или просто горячо, или вспыхивает, плавится, взрывается. Поэтому чертежи самодельной горелки более чем на 7-8 кВт лучше и не искать.

Примечание: промышленные газовые горелки выпускаются на мощность до многих МВт, но достигается это точной профилировкой газового ствола, в домашних условиях невыполнимой; один из примеров см. далее.

Арматура

Третий фактор, определяющий безопасность горелки – состав ее арматуры и порядок пользования ею. В общем схема такова:

  1. Горелку ни в коем случае нельзя гасить регулировочным вентилем, подачу топлива прекращают вентилем на баллоне;
  2. Для горелок мощностью до 500-700 Вт и высокотемпературных (с узким инжектором, исключающим переход Re газового потока за критическое значение), питаемых пропаном либо изобутаном от баллона до 5 л при наружной температуре до 30 градусов, допустимо совмещать регулировочный и запорный вентили в одном – штатном на баллоне;
  3. В горелках на мощность более чем 3 кВт (с широким инжектором), или запитанных от баллона более чем на 5 л, вероятность «проскока» Re за 2000 весьма велика. Поэтому в таких горелках между запорным и регулировочным вентилями обязательно нужен и редуктор, поддерживающий в подающем газопроводе давление в определенных пределах.

Принцип работы генератора искр, искрового блока

Принцип работы запального трансформатора прост. На диоде VD1 и конденсаторе C собран удвоитель напряжения. При одном полупериоде сетевого напряжения диод открыт, конденсатор заряжается до амплитудного значения напряжения сети (310 В). При другом полупериоде диод закрыт. Напряжение на нем, а значит, на тиристоре, постепенно повышается до того момента, когда ток через резистор R1 станет достаточным для открывания тиристора. Тиристор открывается. Происходит импульс тока, который через разделительный трансформатор передается на катушку зажигания. На высоковольтном проводе образуется высокое напряжение и искра. Конденсатор перезаряжается на напряжение обратной полярности. Как только это произойдет, ток падает ниже тока закрытия тиристора, и он закрывается. Схема готова к следующему циклу напряжения питания.

Какую делать?

Газовые горелки малой мощности для быта и мелкого частного производства по эксплуатационным показателям классифицируются след. образом:

  • Высокотемпературные – для точных спаечно-сварочных, ювелирных и стеклодувных работ. КПД не важен, нужно добиться максимальной для данного топлива температуры пламени.
  • Технологические – для слесарных и кузнечных работ. Температура пламени весьма желательна не ниже 1200 градусов, и с соблюдением этого условия горелка доводится до максимальной экономичности.
  • Отопительные и кровельные – добиваются наилучшего КПД. Температура пламени, как правило, до 1100 градусов или ниже.

Касательно способа сжигания топлива газовая горелка может быть выполнена по одной из след. схем:

  1. Свободно-атмосферной.
  2. Атмосферно-эжекционной.
  3. С наддувом.

Атмосферные

В свободно-атмосферных горелках газ сгорает в свободном пространстве; приток воздуха обеспечивается свободной конвекцией. Такие горелки неэкономичны, пламя рыжее, коптящее, пляшущее и бьющееся. Интерес, представляют, во-первых, потому, что избыточной подачей газа или недостаточной воздуха любую другую горелку можно перевести в свободно-атмосферный режим. Именно в нем горелки поджигают – на минимуме подачи топлива и еще меньшем притоке воздуха. Во-вторых, свободный приток вторичного воздуха может быть очень полезен в т. наз. полутораконтурных горелках для отопления, т.к. намного упрощает их конструкцию не в ущерб безопасности, см. далее.

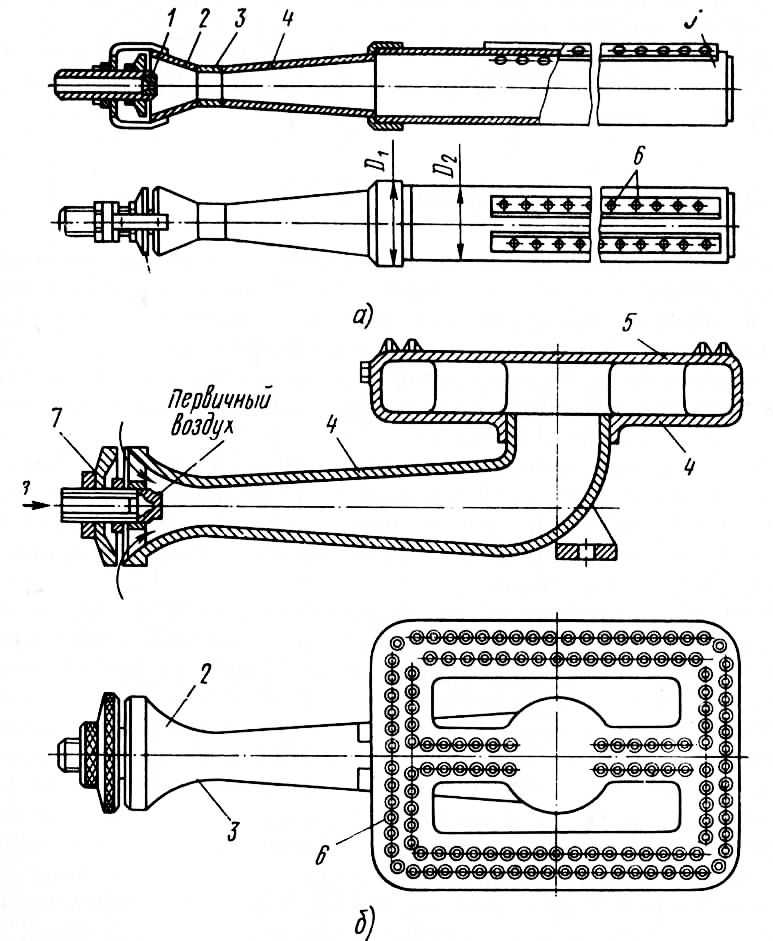

Эжекционные

В эжекционных горелках не менее 40% необходимого для сгорания топлива воздуха подсасывается газовым потоком от инжектора. Эжекционные горелки конструктивно просты и позволяют получить пламя с температурой до 1500 градусов при КПД свыше 95%, поэтому используются наиболее широко, однако не могут быть выполнены модулируемыми, см. ниже. По использованию воздуха эжекционные горелки делятся на:

  • Одноконтурные – весь нужный воздух засасывается сразу. С должным образом профилированным газовым каналом на мощности более 10 кВт показывают КПД свыше 99%. Своими руками не повторяемы.
  • Двухконтурные – ок. 50% воздуха засасывается инжектором, остальное – в камеру сгорания и/или дожигатель. Позволяют получить либо пламя в 1300-1500 градусов, либо КПЛ свыше 95% и пламя до 1200 градусов. Используются любым образом из указанных выше. Конструктивно достаточно сложны, но своими силами повторяемы.
  • Полутораконтурные, часто называемые также двухконтурными – первичный воздух подсасывается потоком из инжектора, а вторичный свободно поступает в ограниченный объем (напр., топку печи), в котором и догорает топливо. Только однорежимные (см. ниже), но конструктивно просты, поэтому широко используются для временного запуска отопительных печей и котлов на газе.

С наддувом

В горелках с наддувом весь воздух, и первичный, и вторичный, подается в зону сгорания топлива принудительно. Простейшая микрогорелка с наддувом для настольных спаечных, ювелирных и стекольных работ может быть сделана самостоятельно (см. далее), но изготовление отопительной горелки с наддувом требует солидной производственной базы. Зато именно горелки с наддувом позволяют реализовать все возможности управления режимом горения; согласно условиям использования они делятся на:

  1. Однорежимные;
  2. Двухрежимные;
  3. Модулируемые.
Управление горением

В однорежимных горелках режим сгорания топлива либо определяется раз навсегда конструктивно (напр., в промышленных горелках для отжиговых печей), либо устанавливается вручную, для чего горелку нужно или погасить, или прервать технологический цикл с ее применением. Двухрежимные горелки работают, как правило, на полной или половинной мощности. Переход с режима в режим осуществляется по ходу работы либо пользования. Двухрежимными делают отопительные (зима – весна/осень) либо кровельные горелки.

В модулируемых горелках подача топлива и воздуха плавно и непрерывно регулируется автоматикой, отрабатывающей по комплексу критически важных исходных параметров. Напр., для отопительной горелки – по соотношению температур в помещении, наружной и теплоносителя в обратке. Выходной параметр возможен один (минимальный расход газа, наибольшая температура пламени) или их может быть тоже несколько, напр., при температуре пламени у верхнего предела минимизируется расход топлива, а при ее падении оптимизируется для данного техпроцесса температура.

Плюсы и недостатки инжекционной горелки

Применение качественной газовой горелки для кузнечного горна имеет ряд преимуществ:

  • применение газовой энергии для инжекции воздуха;
  • хорошее смешивание воздуха с газом;
  • возможность управления объемным соотношением газ/ воздух при изменении температурного режима горелки;
  • удобство в использовании;
  • экономичность;
  • простота конструкции.

Нарду с достоинствами присутствуют и некоторые минусы. Односопловые горелки, с учетом тепловой мощности, достаточно длинные. Необходимо обеспечивать строгое совпадение оси сопла и горелки. Во время работы издают много шума.


Мощность инжекционной горелки определяется объемом газа, который она расходует за единицу времени. Этот параметр существенно отличается у разных горелок

Весомые недостатки горелок низкого давления — большая длина факела, а также зависимость скорости подачи вторичного воздуха от топочного разжижения.

С разновидностями газовых горелок для банных печей и методами их установки ознакомит следующая статья, прочесть которую стоит всем владельцам загородных участков с собственными баньками.

Примеры конструкций

Разбираясь в конструкциях газовых горелок, пойдем по пути увеличения мощности, это позволит лучше понять материал. И с самого начала познакомимся с таким важным обстоятельством, как наддув.

Мини от баллончика

Как устроена однорежимная мини газовая горелка для настольной работы с питанием от баллончика для заправки зажигалок, хорошо известно: это 2 иглы, вставленные друг в друга, поз. А на рис.:


Устройство мини газовой горелки с питанием от баллончика для заправки зажигалок

Наддув – от аквариумного компрессора. Поскольку без сопротивления распылителя под водой он дает заметно пульсирующий поток, нужен ресивер из 5 л баклаги. Газировка в таких не выпускается, так что пробку ресивера нужно будет дополнительно загерметизировать сырой резиной, силиконом или просто пластилином. Если взять компрессор для аквариума на 600 л и более, а топливом – 100% изобутан (такие баллончики дороже обычных), можно получить пламя свыше 1500 градусов.

Камни преткновения при повторении данной конструкции, во-первых, регулировка подачи газа. С воздухом проблем нет – его подачу устанавливают штатным регулятором компрессора. Но регулировка газа перегибанием шланга очень груба, а регулятор от капельницы быстро выходит из строя, он же вместе с ней одноразовый. Во-вторых, сопряжение горелки с баллончиком – чтобы его клапан открылся, нужно надавить на заправочный штуцер

Поможет решить проблемы первое, узел, показанный на поз. Б; делают его из той же пары игл. Сначала нужно подобрать отрезок трубочки для втулки, с небольшим усилием налезающий на штуцер баллончика, а затем, также с небольшим усилием, затолкать его в канюлю иглы; ее, возможно, придется немного рассверлить. Но втулка не должна болтаться ни на штуцере, ни в канюле по отдельности.

Затем делаем обойму для баллончика с регулировочным винтом (поз. В), вставляем баллончик, надеваем на штуцер регулятор по поз. Б, и заворачиваем винт до получения нужной подачи газа. Регулировка очень точная, буквально микроскопическая.

Паяльные горелки

Проще всего сделать паяльную горелку прим. на 0,5-1 кВт, если у вас есть в наличии любой газовый вентиль: кислородный серии ВК, от старого автогена (ацетиленовый ствол заглушается) и т.п. Один из вариантов конструкции паяльной горелки на основе газового вентиля показан на рис.


Простая газовая горелка для пайки

Его особенность – минимальное количество точеных деталей, да и те можно подобрать готовые, и достаточно широкие возможности регулировки пламени перемещением насадки 11. Материал деталей 7-12 – достаточно жаростойкая сталь; в данном случае подойдет относительно недорогая Ст45, т.к. температура пламени из-за полного отсутствия профилировки газового канала и эжекторных окон (которых как таковых и нет) не превысит 800-900 градусов. Также, вследствие того, что эта горелка одноконтурная, она довольно-таки прожорлива.

Двухконтурные

Двухконтурная газовая горелка для пайки намного экономичнее и позволяет получить пламя до 1200-1300 градусов. Примеры конструкций такого рода с запиткой от 5 л баллона даны на рис.


Двухконтурные газовые горелки для пайки

Горелка слева – на мощность ок. 1 кВт, поэтому состоит всего из 3-х деталей, не считая газового ствола и ручки, так что отдельного вентиля на регулировку пламени не требуется. При желании можно сделать сменные капсюли инжектора на меньшие мощности; расход топлива на малых мощностях при этом весьма заметно упадет. Простота конструкции в данном случае достигнута благодаря использованию схемы с неполным разделением воздушных контуров: весь воздух засасывается через отверстия в корпусе, но часть его увлекается горящей газовой струей через отверстие диаметром 12 мм в дожигатель.

Неполное разделение воздушных контуров не позволяет выйти на мощность свыше 1,2-1,3 кВт: Re в камере сгорания скачет «выше крыши», отчего начинается горение хлопками вплоть до взрыва, если попытаться наладить пламя, поддав газку. Поэтому, не имея опыта, инжектор в это горелку лучше ставить 0,3-0,4 мм.

Горелка с полным разделением воздушных контуров, чертежи которой даны справа на рис., развивает мощность до нескольких кВт. Поэтому в ее арматуре необходим, кроме запорного на баллоне, и регулировочный вентиль. Совместно со скользящим первичным эжектором он позволяет в достаточно широких пределах регулировать температуру пламени, выдерживая минимальный на данной мощности его расход. Практически, выставив вентилем пламя желаемой силы, перемещают первичный эжектор, пока на пойдет узкая голубая струя (очень горячая) или широкая желтоватая (не такая горячая).

Для горна и кузницы

Двухконтурная горелка с полным разделением контуров пригодна и для кузнечных работ. Напр., как за 10-15 мин соорудить из подручных материалов горн для только что описанной, см. видео:

Видео: газовый горн за 10 минут

Слесарно-кузнечная газовая горелка специально для горна также может быть построена по полной двухконтурной схеме, см. след. ролик.

Видео: газовая горелка для горна своими руками

И, наконец, мини газовая горелка может греть и маленький настольный горн; как их вместе сделать самому, см.:

Видео: мини-горн своими руками в домашних условиях
Для тонкой работы

Здесь на рис. даны чертежи газовой горелки со встроенным регулировочным вентилем для особо точных и ответственных работ. Ее особенность – массивная камера сгорания с охлаждающим оребрением. Благодаря этому, во-первых, уменьшаются термические деформации деталей горелки. Во-вторых, случайные скачки подачи газа и воздуха практически не влияют на температуру в камере сгорания. В результате установленное пламя долгое время держится очень стабильно.


Высококачественная газовая горелка для особо ответственных работ

Высокотемпературная

Наконец, рассмотрим горелку, предназначенную для получения пламени максимально высокой температуры – на 100% изобутане без наддува это горелка дает пламя с температурой более 1500 градусов – листовую сталь режет, плавит в мини-тигле любые ювелирные сплавы и размягчает любое силикатное стекло, кроме кварцевого. Неплохой инжектор для этой горелки получается из иглы от инсулинового шприца.


Высокотемпературная газовая горелка

Отопительные

Если вы планируете раз навсегда перевести свою старую печку или котел с дров-угля на газ, то у вас нет иного выхода, как приобрести модулируемую горелку с наддувом, поз. 1 на рис. В противном случае любая экономия на самоделке скоро будет съедена перерасходом топлива.


Отопительные газовые горелки

В случае, когда для обогрева требуется мощность более 12-15 кВт и вдобавок есть человек, готовый и способный взять на себя обязанности истопника, регулирующего подачу газа сообразно наружной температуре, более дешевым вариантом будет двухконтурная атмосферная горелка для котла, схема устройства которой дана на поз. 2. Хорошо в данном качестве зарекомендовали себя т. наз. саратовские горелки, поз. 3; они выпускаются на широкий диапазон мощностей, давно и успешно применяются в теплотехнике.

Если же вам нужно продержаться на газе некоторое время, напр. , до конца отопительного сезона, и затеять затем реконструкцию системы отопления, или запустить на газе, напр., дачную либо банную печку, то для этого своими руками может быть изготовлена полутораконтурная газовая горелка для печи. Схема ее устройства и работы дана на поз. 4. Непременное условие – топка отопительного прибора должна быть с поддувалом: если пускать вторичный воздух в зазор между зевом топки и корпусом горелки, расход топлива существенно возрастет. Чертеж полутораконтурной газовой горелки для печи мощностью до 10-12 кВт дан на поз. 5; продолговатые отверстия для забора первичного воздуха должны находиться снаружи!

Кровельные

Газовая горелка для кровельных работ с современными наплавляемыми материалами (кровельная лампа) обязательно выполняется двухрежимной: на половинной мощности прогревают подстилающую поверхность, а на полной наплавляют покрытие после разворачивания рулона. Промедление здесь недопустимо, поэтому тратить время на переналадку горелки (что возможно только после ее остывания) нельзя.

Устройство кровельной газовой горелки промышленного производства показано слева на рис. Она двухконтурная по схеме с неполным разделением контуров. В данном случае такое решение допустимо, т.к. горелка работает на полной мощности ок. 20% времени технологического цикла и эксплуатируется подготовленным персоналом вне помещения.


Газовые горелки для кровельных работ

Самый сложный узел кровельной лампы, вряд ли повторимый в домашних условиях – клапан переключения мощности. Однако без него возможно обойтись ценой небольшого увеличения расхода топлива. Если вы – мастер-универсал и кровельными работами занимаетесь эпизодически, то снижение рентабельности из-за этого не будет заметно.

Технически данное решение реализуемо в горелке со связанными парами воздушных контуров, см. справа на рис. Переход с режима на режим осуществляется либо установкой/снятием корпуса внутренних контуров, либо просто перемещением лампы по высоте, т.к. режим работы такой горелки сильно зависит от противодавления на выхлопе. Для прогрева подстилающей поверхности лампу относят от нее подальше, тогда из сопла пойдет мощный широкий поток не чрезмерно горячих газов. А для наплавки лампу подводят ближе: по кровельному материалу растечется широкий «блин» пламени.

Выводы и полезное видео по теме

Особой популярностью пользуется инжекционная горелка, разработанная Александром Кузнецовым. В этом видео-ролика он рассказывает из чего состоит конструкция и как ее собрать:

Пример работы инжекционной горелки:

Правильно спроектированная и изготовленная своими руками в точности с требованиями, инжекционная горелка станет надежным помощником на длительное время. Это устройство заменит дорогостоящие инструменты заводского изготовления. С его помощью можно решить многие бытовые проблемы, не прибегая к помощи профессионалов.

Хотите рассказать о том, как собирали инжекционную горелку для кузнечных работ собственными руками? Располагаете полезной информацией по теме статьи? оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы, размещайте фотоснимки.

Закрытая модель газового горна

Основное отличие от открытой разновидности в том, что такой горн обличен в корпус, как правило, в виде куба и имеется принудительная вытяжка. Корпус обычно делается из огнеупорных кирпичей с металлической крышкой, переходящей в вытяжку. Размеры закрытых горнов невелики, для домашнего использования он не превышает 80х100см. В передней панели нужно будет вставить дверцу.

В боковой стене предусматривается отверстие для монтирования газовой горелки. Важным условием является установка принудительной вытяжки (с каналом 30х30см), для этого часто используют двигатели от старого пылесоса, печи обогрева автомобиля и т.д.

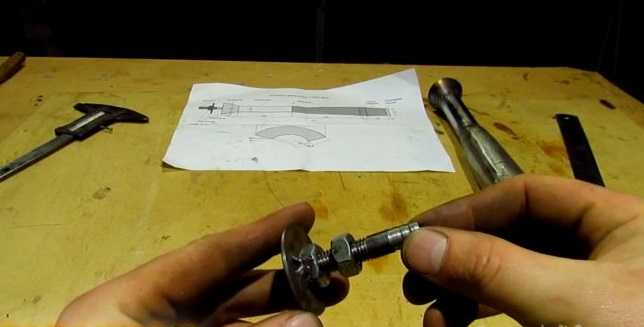

Изготовление газовой горелки из подручных материалов: поэтапно

Список материалов и инструментов:

• дрель; • болгарка; • молоток; • наждачная бумага; • заготовки из латуни для форсунки рассекателя; • тонкая латунная трубка диаметром 15 мм; • деревянные бруски; • тиски; • силиконовый уплотнитель или ФУМ-лента; • шланги для соединения; • вентиль для регулировки.

Как изготовить форсунку и ручку

В первую очередь берем латунную трубку и приделываем к ней ручку – например, из старой горелки, или из деревянного бруска, перед этим его обработав. В бруске сверлим отверстие под латунную трубку с соответствующим диаметром. Засунув трубку в брус, закрепляем ее силиконом или эпоксидной смолой.

Далее приступаем к более трудоемкому и длительному этапу работы – изготовлению форсунки. Отверстие по размеру желательно должно быть 0,1 мм.

Сверлом можно проделать отверстие чуть больше, и затем края подогнать до 0,1 мм. Отверстие должно иметь правильную форму, чтобы пламя было ровное.

После этого фиксируем заготовку в тисках, берем молоток и аккуратно, в вертикальной плоскости с «оттяжкой» к середине заготовки наносим удары по будущей форсунке. Изделие равномерно прокручиваем для образования идеального отверстия.

Затем берем наждачную бумагу с мелкой зернистостью и шкурим головку форсунки. Для соединения с трубкой на заднюю часть изделия наносится резьба, также элементы можно просто спаять – но в дальнейшем ремонт деталей будет более сложным.

Теперь мы присоединяем устройство к газовому баллону и поджигаем его – горелка своими руками готова к работе. Однако здесь можно увидеть, что для регулировки газового потока можно только открывать и закрывать кран газового баллона, и так получить нужное пламя весьма сложно. Что мы можем сделать?

Как улучшить регулировку пламени

Для нормальной работы нашего самодельного агрегата мы установим на него рассекатель и кран. Кран монтировать лучше возле ручки, на расстоянии около 2–4 см, но можно закрепить и на подводящую трубку. Как вариант – взять кран горелки от старого автогена или другой аналогичный кран, который крепится резьбой. Чтобы уплотнить соединение, берем ФУМу-ленту.

Открытая модель горна: инструкция

Изготовление кузнечного горна.

Она представляет собой огнеупорное основание в виде поддона, площадки или стола с углублением. На дне выложены кирпичи или иное огнеупорное основание, по бокам стойки из кирпичей или стали, на которых будет крепиться газовая горелка. Ее необходимо расположить так, чтоб сопло было направлено вниз, в центр огнеупорного поддона. Конструкция примитивная, но эффективная, она даже не нуждается в вытяжном коробе, дым будет рассасываться естественным путем. Но это если такой очаг установлен на открытом воздухе, под навесом или в хорошо проветриваемом помещении.

Так как форма горна открытая, то нет никаких ограничений на размер обрабатываемой детали, что очень привлекает многих мастеров.

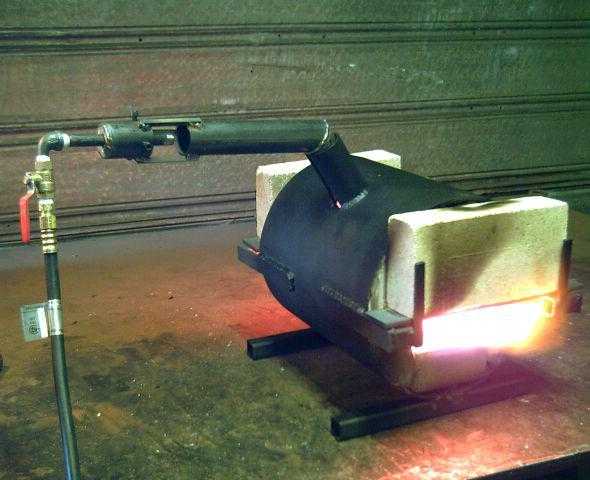

Кузнечный горн на пропане, сделанный своими руками

В этой статье я расскажу вам как сделать кузнечный горн, работающий на пропане.

Самодельный кузнечный горн можно использовать для ковки ножей, мечей, работ со стеклом или любой другой работы, требующей разогрева какой-либо вещи до очень высокой температуры.

Некоторые части мини горна сварены сварочным аппаратом, но если у вас нет навыков сварки, проявите смекалку – можно скрепить конструкцию болтами или спаять ее.

Предупреждение! Не начинайте делать горн в домашних условиях на пропановом топливе если у вас нет опыта работы с пропаном. Хотя пропан при правильном использовании не представляет угрозы, опасность все равно сохраняется. Горелка большая и взрыв может повредить ваше имущество и навредить вашему здоровью. Я вас предупредил и ответственности за ваши дальнейшие действия я не несу.

Всегда используйте защитную экипировку при зажигании горелки и работе с ней. Минимум, что на вас должно быть надето – защитные очки или маска для лица, хлопковые или кожаные защитные перчатки. Не надевайте одежду из синтетических материалов, если собираетесь работать с горелкой, так как они моментально вспыхивают.

Изготовление твердотопливного горна

Горение твердого топлива само по себе не может дать нужную температуру, поэтому для ее повышения такие конструкции должны иметь дополнительно систему подачи воздуха. Устройство самой печи так же будет зависеть от личных предпочтений и размеров обрабатываемых заготовок.

В старых мастерских ранее для этого использовали меха, качая которые создавали мощную струю воздуха, подающуюся в очаг.

Как собрать такой твердотопливный кузнечный горн?

Самая простая конструкция — открытая сверху печь, установленная на улице. Ее преимущество в том, что не нужно заморачиваться обустройством мощной вентиляции.

  • Изначально заливается бетонное основание, желательно с армированием.
  • На нем изначально собирают основание, используя обычный стеновой кирпич. Такой стол может быть любой удобной высоты. При этом нужно в одной из стенок оставить отверстие. Так называемое поддувало. В итоге должен получиться квадрат или прямоугольник.
  • Следующий шаг сборка собственно нижней поверхности печи (под). Ее собирают из огнеупорного кирпича, который укладывают на основания, например, со стальных уголков.
  • По центру будущего очага оставляют отверстие под колосник. Для изготовления этого элемента используют термостойкий материал. Отлично подойдет чугунная плита от старой печи. В ней нужно просверлить предварительно отверстия.
  • Когда колосник установлен, складывают стенки с того же огнеупорного кирпича.
  • В одной из стен делают отверстие под систему подачи воздуха. Его можно высверлить, используя дрель и алмазную коронку. Или же заранее оставить при кладке.
  • Если собирают верх, то придется сложить и дымоход, иначе в закрытой печи, да еще и в помещении, не будет тяги.

Когда работы окончены, монтируют систему подачи воздуха. Здесь можно установить электрический вентилятор в трубе. Или же сконструировать кузнечные меха, как показано на видео:

Такое простейшее устройство вполне подойдет для ковки своими руками. Несмотря на примитивную конструкцию, такими печами пользовались на протяжении сотен лет, хотя имеются и недостатки.

Главный недостаток — это сложности в контролировании процесса и неравномерности нагревания заготовок. Также довольно низкое полезное действие в сравнении с газом и более высокий расход топлива.


Полезные советы

  1. Вырезание в задней стенке горна небольшого отверстия улучшит вентиляцию. Помимо этого, такой вырез позволяет разогревать металлические заготовки большой длины.
  2. Кузнечный горн размещают на специальной металлической подставке или столике, который делает работу с ним более удобной. Высота подбирается мастером индивидуально.
  3. Если кузнечная мастерская работает с заготовками разных размеров и форм, то целесообразно устанавливать сразу несколько горнов разных габаритов. Размещают их поблизости друг от друга, а при помощи гибких шлангов подводят газ и воздух. Такое конструктивное решение позволяет быстро переподключать горелки.
  4. На каждом газопроводе должна располагаться запорная арматура. С этой целью чаще всего используют обычные вентили — они обеспечивают более плавную регулировку, в отличие от шаровых аналогов.

Главное в создании кузнечного горна своими руками — представлять принцип работы, правильно подобрать необходимые материалы и соблюдать технику безопасности. Такое оборудование создается мастерами исходя из личных предпочтений, пожеланий и требований, что предоставляет широкий простор для деятельности.


Твердотопливное устройство для кузни

Самой простой моделью твердотопливного устройства для частной кузни является уличная открытая печь, для оснащения которой не требуется установки вентиляционной системы. Сооружение конструкции предусматривает заливку армированного бетонного основания, в основе сооружения необходимо уложить стеновой кирпич. Стол устанавливается на удобной высоте, в одной стене оставляется отверстие для поддувала.

Горный под выкладывается из шамотного кирпича с опорой на стальные уголки, в средней части сооружения оставляется полость для колосника. Обеспечить достаточную тягу в очаге поможет дымоход или зонд, система подачи воздуха монтируются на завершающей стадии строительных работ. Усилить тягу поможет установка в дымоходе электрического вентилятора или монтаж кузнечных мехов.

В домашней кузнице емкость для закалки деталей и газовоздушная камера не являются обязательными элементами. Они могут пригодиться в том случае, когда в процессе работы с булатной сталью требуется проводить термическую или противоударную закалку. В газовоздушной камере проводится:

  • сушка и подогрев кислорода;
  • фильтрация кислорода от конденсата и посторонних примесей;
  • смешивание воздуха с присадочными веществами для легирования стали.

Для плавки драгоценных металлов и создания сплава цветных металлов необходимо изготовление горнила из термостойкого материала. Выполненное в виде колпака устройство позволяет увеличить рабочую температуру в печи без риска перегрева заготовки и образования нагара.



Виды газовых горелок

Существует несколько конструктивных разновидностей пропановой горелки:

Вихревая

Потоки воздуха перемешиваются направляющими спиральными пластинами. Полностью перемешивание проходит в области устья, что обеспечивает отличное регулирование при минимальных потерях давления. Но изготовление подобной горелки трудоёмкое из-за сложности конструкции.

Инжекционная газовая горелка

Её особенности: самостоятельное затягивание газа, простота конструкции и низкая экономичность (соотношение компонентов регулируется в небольшом диапазоне значений). Изготовленная своими руками, она повлечёт работу при недостатке воздуха.

Тангенциальный тип

Течение газа происходит вдоль оси, потока воздуха — по касательной относительно корпуса смесителя. Отличается интенсивностью смешивания и высокой потерей давления, обусловленной завихрениями. Воздух в горн подаётся неравномерно, его больше в области контакта нагреваемой заготовки с подом печи. Это приводит к повышению угара и образования окалины. Хороши такие горелки своей простотой и надёжностью.

Сочетание тангенциального и прямого подвода обеспечивает наилучшую регулируемость горючей смеси: длина факела изменяется в зависимости от количества воздуха, который подаётся между внутренним и внешним каналами. Это даёт возможность контролировать время нагрева деталей для ковки. Отличается большими размерами, что не подходит для использования в малых горнах, и технической сложностью изготовления.

Как топят горн

Следует сказать пару слов о различных видах топлива, которые могут использоваться для работы с кузнечным горном. Это советы, которые помогут лучше разбираться с горнами:
Считается, что лучшее топливо, которое можно использовать для оборудования, это кокс. Причём мелкий, называемый в народе коксиком. Стоит он в несколько раз дороже каменного угля, но при этом расход его намного меньше, так что при умелом обращении можно даже сэкономить. Кокс воспламеняется при температуре в 450-600 градусов, поэтому растопка понадобится двойная: для начала дровами разжигают уголь, затем уже на него нужно наложить слой кокса и включить дутьё на максимум. Для работы с дамаском понадобится использовать древесный уголь, так как он загорается при меньшей температуре и сгорает быстрее. Это позволяет вести более тонкую, можно сказать, ювелирную работу со сталью. При использовании каменного угля, следует позволять ему догореть до карбона. Это означает, что летучие составляющие, а именно коксовый газ, должны выгореть. Дровами топят так же как и в случаях с использованием угля, но только лиственными

Важно знать, что требуется избегать попадания щепок, которые не прогорели, на деталь. Объясняется это тем, что древесина содержит слишком много вредных для стали примесей.

Установка верхней части и горелки

Далее я установил горелку. Между двумя задними ножками я приварил поперечную профильную трубку диаметром 12 мм, к которой с помощью проволоки я прикрепил рукоятку горелки.

В качестве передней дверцы можно использовать еще один огнеупорный кирпич. Еще его можно выставлять, когда разогрев идет в ускоренном режиме.

Весь металл, который я использовал в этом проекте я купил в магазине, и он обошелся мне в 10 долларов. Будьте экономными. Оглянитесь вокруг. На пунктах приема можно найти металл еще дешевле, но я хотел сделать горн из новых материалов, просто чтобы он хорошо выглядел. На кирпичи у меня ушло 20 долларов и еще 20 я потратил на газовую горелку. В общем стоимость проекта составила 50 долларов.

Инжекционная газовая горелка для кузнечного горна своими руками: инструктаж по сборке

Принцип работы инжекторной горелки для небольших кузнечных изделий основан на всасывании газового потока в корпус горелки. Купить можно в магазине. Однако если вы своими руками сделали инжекторную газовую горелку для топки, она прослужит не хуже.

Мы расскажем, как построить инструмент по всем правилам. Главное – учесть все требования на производстве. Ведь вам все равно придется иметь дело со взрывоопасной смесью газа и воздуха.

Содержание

  1. Характеристики и типы инжекторных горелок
  2. Принцип работы горелки
  3. Классификация горелки по основным характеристикам
  4. Самодельная инжекторная горелка
  5. Плюсы и минусы инжекторной горелки
  6. Выводы и полезные видео по теме

Характеристики и типы инжекторных горелок

Степень отхода металла при нагреве для ковки, интенсивность образования накипи на поверхности и общий расход газа зависят от конструкции горелки топки. В кузнечных кузницах закрытого типа используются горелки с коротким пламенем.

Их конструкция обеспечивает быстрое перемешивание топливной смеси, что обеспечивает высокий КПД. Продукты сгорания из рабочей зоны топки удаляются равномерно и максимально эффективно.

Принцип работы горелки

В горелках этого типа сжигают пропан из газопровода или баллона. При этом смесь газа и воздуха образуется путем вытеснения, т.е последний засасывается в горелку под действием энергии струи сжатого газа.

В зоне втягивания воздуха возникает вакуум, за счет чего сам воздух движется в определенном направлении. При перемешивании в корпусе горелки рабочая смесь удаляется из него под давлением, создавая необходимую температуру.

Качество газовой горелки зависит от постоянства соотношения между объемом газа и воздуха. Изменение плотности газа влияет на способность горелки втягивать воздух.

Устройство для сжигания топлива, или горелка, является основным элементом газовой духовки. Его работа полностью зависит от правильного изготовления этого ключевого элемента

Все изменения температуры горения должны сопровождаться аналогичными изменениями подачи воздуха, необходимого для горения.

При разбалансе показателей необходимо откорректировать коэффициент впрыска для достижения его стабильности. Это достигается изменением давления газа или регулировкой воздушной заслонки.

Классификация горелки по основным характеристикам

Их классифицируют по разным критериям. В зависимости от объема всасываемого первичного воздуха различают горелки с частичным смешиванием и горелки с полным перемешиванием. Основными характеристиками первых являются коэффициент впрыска и кратность.

Степень впрыска определяется соотношением между объемами впрыскиваемого воздуха и газа, необходимого для 100% сгорания. Выражение «скорость впрыска» означает соотношение между объемом первичного воздуха и расходом газа горелкой.

Сжигание смешанного с воздухом газа в инжекционной горелке происходит в специальном сопле – туннеле из огнеупорного материала

В отечественных кузнях используются инжекционные горелки низкого давления газа (до 5 кПа) и среднего давления – от 5 кПа до 0,3 МПа. Когда газ в горелке находится под давлением 20-90 кПа, мощность всасывания воздуха остается практически неизменной, даже когда давление газа и вакуум в печи претерпевают изменения.

Когда давление падает ниже этого бара, коэффициент впрыска увеличивается, давление уменьшается, а разрежение в поде увеличивается. В зависимости от наличия распределительного коллектора бывают однопламенные и многопламенные.

Есть разделение по количеству сопел: с одним соплом – одно сопло, с несколькими – несколько сопел. Разместите эти элементы по центру или произвольно. На этой основе различают горелки с центральным и периферийным соплом.

Самодельная инжекторная горелка

У самодельной горелки стандартной конструкции газ из баллона по специальной трубе подается, как правило, это пропан. Редуктор не нужен, так как подача газа регулируется рабочим клапаном, установленным на баллоне.

Открытие и перекрытие подачи газа осуществляется с помощью запорной арматуры, остальные регулировки горелки осуществляются с помощью рабочего клапана. Газовая труба, по которой течет газ, подсоединяется к специальной насадке с ниппелем.

Это позволяет вам установить интенсивность и скорость пламени. Соска и трубка помещаются в металлическую чашку. Здесь пропан насыщается кислородом из поступающего воздуха.

Стандартная схема газовой горелки. На основе можно разработать собственный дизайн. Для удобства ремонта и эксплуатации лучше сделать легко складывающимся

Из металлического стакана горючая смесь через форсунку под давлением попадает в зону горения. Чтобы процесс продолжался непрерывно, в насадке есть специальные отверстия, которые служат дополнительной вентиляцией.

Для самостоятельного изготовления понадобится чертеж газовой горелки для топки, а также набор инструментов и материалов:

  • отрезки труб, метизов;
  • сверлильный станок, если его нет, можно заменить дрелью;
  • прикосновение, царапина, дрель, металлическая щетка, молоток, плоскогубцы;
  • сварочные защитные устройства.
  • болгарский;
  • кружочки – раздеть, вырезать;
  • лист железа толщиной 1,2, 3 мм;
  • полукруглый или круглый напильник;
  • полуавтоматическая сварка;

Все работы по изготовлению устройства сжигания топлива состоят из пяти этапов.

При создании газовых горелок необходимо учитывать обязательные к ним требования: безопасность воспламенения газа, стабильное горение, безопасность при изменении тяги (обратный удар) и вероятности взрыва горючей смеси, нечувствительность к влажности внутри духовки

На первом этапе изготавливается диффузор. В качестве исходного материала можно взять отрезок трубы подходящего диаметра. Например, глушитель из нержавеющей стали или водопровод.

Вдоль трубы с помощью болгарки делаются пропилы нужной длины. На трубку помещается обойма подшипника подходящего диаметра. То же самое повторяется и с другой стороны.

Свариваются пропилы, затем берется лепестковое колесо и поверхность обрабатывается до полной гладкости. Подготовьте и очистите все существующие поры и необожженные участки. С помощью круглого или полукруглого напильника убираются заусенцы внутри детали.

Для экономичного выполнения работы при относительно низких температурах трубка 3 имеет тонкие стенки, которые увеличивают скорость газов, способствуют лучшему перемешиванию и предотвращают воспламенение смеси в трубке

Следующим шагом будет изготовление миксера и конфузора. Первый похож на трубку. Подойдет водопроводная труба диаметром около 2см и длиной 9см, труба приваривается к диффузору, а конфузор представляет собой конус для забора воздуха в него.

Заготовку для этого можно вырезать из листа толщиной 1,2 мм. Затем его загибают, заваривают шов, а готовую деталь приваривают к смесителю. С торца получается поверхность для упора регулировочной шайбы. За счет уменьшения / увеличения пространства между термоэлементом и стиральной машиной регулируется приток воздуха на входе.

Впоследствии начинают изготавливать механизм подачи компонентов газовоздушной смеси. Для этого шага потребуется длинный болт с резьбой M10. Нарезается шляпка, затем с торца просверливается сквозное отверстие диаметром 5 мм, нарезается резьба М6.

Для создания сопла можно использовать наконечник для подачи припоя от полуавтоматического устройства. Поскольку он имеет приличную длину, его нужно обрезать. В этом случае после резьбы должно остаться около 3-4 мм. Остального хватит на повторный слепок.

Для дальнейшей работы вам понадобится шайба наружным диаметром 43 мм. Его можно купить или сделать своими руками из листа металла. В центре шайбы просверливается отверстие диаметром 1,2 см и к готовой шайбе приваривается гайка М10.

При сборке агрегата навинтите гайку на болт, установите регулировочную шайбу, прикрутите газовую форсунку. Жиклер устанавливается заподлицо с шайбой за счет вращения последней. Первая накрученная гайка помещается в центр резьбы

Прежде чем приступить к установке, необходимо сделать кронштейн для крепления к кузову. Его можно вырезать из листового металла. Не меняя положения сборки, прикладывают к конфузору, фиксируют кронштейн и приваривают к гайке и корпусу. Место сварки не очень важно, но конструкция должна быть жесткой.

Путем поворота и откручивания болта регулируется степень выброса. Как показывает практика, лучший результат достигается, когда сопло входит во фьюзер на глубину около двух мм. Количество поступающего воздуха регулируется стиральной машиной.

Последний шаг – это тест. Для этого на болт надевается труба. На редукторе установлен показатель давления 0,2 кг / см². С этим значением можно поэкспериментировать, но нужно помнить, что при большом расходе газа баллон, особенно объемом 5 литров, может быстро замерзнуть. В этом случае больше подойдет сопло 0,6 мм.

Перед включением стиральную машину необходимо полностью закрыть или оставить небольшой зазор. После включения газа подачу воздуха постепенно увеличивают. Пламя приобретает все более интенсивный синий цвет и постепенно удаляется от носовой части горелки. Особенностью работы горелки в открытой топке является то, что при дальнейшем усилении воздушного потока пламя отделяется от горелки и происходит его затухание.

Чтобы избежать этого явления, на пути пламени ставят препятствие (перегородку) или используют горелку в замкнутом пространстве. В этом случае огонь, выходящий из сопла, воспламенит газ и горение будет поддерживаться.

Инжекционная горелка вводится в топку через оборудованное отверстие в стенке теплоизолированной емкости.

Важным условием безопасной работы является наличие принудительной тяги

Если горелка работает на основном газе, в идеальных условиях ее пламя должно быть ярко-синим. Когда источником газа является баллон, заполненный пропан-бутановой смесью, горючая смесь имеет вид желтых язычков.

Такая горелка инжекционного типа хорошо работает в закрытом помещении. Если вы установите его правильно, вы можете получить температуру до 1200. Эти условия подходят для ковки деталей из напильников, отжига лопаток, литья цветных металлов.

Газ на горелку подается от сети или из баллона, процесс контролируется регулятором. Чтобы проверить регулировку и давление, выполняется пробный запуск газа или газовой смеси с отслеживанием запаха.

Плюсы и минусы инжекторной горелки

Использование качественной газовой горелки для кузницы имеет ряд преимуществ:

  • использование энергии газа для нагнетания воздуха;
  • возможность регулирования объемного соотношения газ / воздух при изменении температурного режима горелки;
  • простота использования;
  • простота дизайна.
  • хорошее смешивание воздуха с газом;
  • рентабельность;

Нарды с достоинствами, есть и недостатки. Горелки с одной форсункой с учетом тепловой мощности довольно длинные. Необходимо обеспечить строгое совмещение оси форсунки и горелки. Во время работы они издают много шума.

Мощность инжекторной горелки определяется объемом газа, который она потребляет в единицу времени. Этот параметр существенно отличается для разных горелок

Существенными недостатками горелок низкого давления являются большая длина горелки, а также зависимость расхода вторичного воздуха от разрежения горения.

Следующая статья познакомит вас с видами газовых конфорок для печей для ванных комнат и способами их установки, с которыми следует ознакомиться всем владельцам дачных участков с собственными санузлами.

Выводы и полезные видео по теме

Особой популярностью пользуется инжекторная горелка, разработанная Александром Кузнецовым. В этом видео он рассказывает, из чего состоит конструкция и как ее собрать:

Грамотно спроектированная и изготовленная своими руками точно по требованиям, инжекторная горелка станет надежным помощником на долгое время. Это приспособление заменит дорогие заводские инструменты. С его помощью можно решить множество повседневных задач, не прибегая к помощи профессионалов.

Хотите рассказать о том, как вы своими руками собрали инжекторную горелку для ковки? У вас есть полезная информация по теме статьи? Пожалуйста, оставляйте комментарии в форме блока ниже, задавайте вопросы, размещайте фото.

Источник – https://sovet-ingenera.com/gaz/equip/inzhektsionnaya-gazovaya-gorelka-dlya-gorna-svoimi-rukami.html

Как сделать газовый горн своими руками

закрыть ×

Небольшие кузницы чаще всего оснащены газовым горном. Одинаково успешно для их работы используется магистральный и баллонный газ. Его высокая теплопроводность обеспечивает эффективный нагрев металла для ковки. Чтобы изготовить газовый горн своими руками, необходимо ознакомиться с видами и особенностями печей и горелок.

Содержание

  • Достоинства
  • Конструкции горна
  • Открытая печь
  • Закрытая печь
  • Особенности и функции горелок
  • Виды газовых горелок
  • Вихревая
  • Инжекционная газовая горелка
  • Тангенциальный тип
  • Полезные советы

Достоинства

Газовый горн имеет ряд преимуществ:

  • Простота в обустройстве.
  • Регулировка температуры нагревания.
  • Приемлемое по стоимости и доступное топливо.
  • Невысокая себестоимость изготовления.
  • Мобильность благодаря невысокому весу.

Конструкции горна

Кузнечный горн не изготавливается по единому стандарту, для этого необходимо лишь понимание принципа работы печей и нагрева заготовки. Для удобства работы конструкция: её размеры, размещение элементов, устраивается по усмотрению пользователя, с учётом материальных возможностей и фантазии. Но при обустройстве требуется соблюдать правила безопасности в работе с газовым оборудованием.

Существуют два типа печей:

  • открытые;
  • закрытые.

Открытая печь

Это металлическая форма, установленная на безопасное основание: малую бетонированную поверхность или лежащие рядом огнеупорные кирпичи. Уместно будет наличие подставки с расположенным в нижней части поддоном для расположения заготовок для ковки.

Чтобы установить сверху газовую горелку с направленным вниз соплом, потребуются элементы крепления в виде вертикальных стоек, расположенных по бокам. Такая конструкция способствует естественному удалению дыма, что избавляет от необходимости монтажа вытяжки.

Открытая печь подходит для установки на открытом воздухе или в помещениях с хорошей вентиляцией, с целью предупредить возможность задымления.

Достоинство конструкции: возможность нагрева на поддоне заготовок различного размера без ограничения габаритами камеры, как у закрытых печей.

Начинающие кузнецы могут изготовить открытый горн из шести кирпичей. Обрезки стальных труб послужат полками колосниковой решётки. Для изготовления колосников подойдут полосы стали от 4 до 6 мм толщиной. Топливом здесь служит уголь или кокс. Для дутья и розжига используется пламя из паяльной лампы. Необходима асбестовая перегородка с окошком для сопла между лампой и горном, ведь она нагревается, что может привести к взрыву. Такая конструкция подходит только для работы вне помещения, ведь не предусматривает установку дымохода.

Закрытая печь

Главное её отличие — тяга происходит принудительно при работе вентиляторов. Для помещений такой вариант лучше, благодаря качественному проветриванию.

Для выкладки кубического корпуса печи используется огнеупорный кирпич, который способен выдерживать воздействие высоких температур. Для ковки в быту достаточный размер стороны — от 80 см до 1 м. В верхней части стоит металлический зонт или крышка из листа толщиной около 4 мм.


Качественная работа горна обеспечивается при условии полной герметичности внутреннего пространства.

Для поддержания процесса горения необходимо:

  • Поступление газа. Для этого горелка вводится через боковое отверстие стенки.
  • Удаление дыма. Система имеет канал шириной от 30 см и высотой более 4,5 м.

Исполнительный механизм изготавливается из двигателя от пылесоса или печки автомобиля.

Для загрузки заготовок в передней стенке горна оставляют окно для вмонтирования металлической рамы, к которой будет крепиться дверца.

Оба описанных выше варианта конструкции печей являются лишь отдельными примерами конструктивного исполнения.

Особенности и функции горелок

Важный момент в обустройстве газового горна — изготовление и установка горелки для сжигания топлива.

От конструктивных особенностей горелки зависит величина угара металла в процессе нагрева для ковки, интенсивность образования окалины на поверхности и количество потребляемого газа. В закрытых горнах используют горелки короткого пламени для обеспечения быстрого и интенсивного перемешивания горючей смеси, что увеличивает КПД и делает отвод продуктов горения из внутренней камеры равномерным и результативным.

Газовая горелка служит для обеспечения:

  • Максимального угла вхождения смеси газа и воздуха в рабочую камеру горна.
  • Высокой скорости выхода струи при небольшой высоте и большей ширине.
  • Безопасности сжигания газа.
  • Устойчивости процесса горения.
  • Безопасности при «обратном даре». Из-за резкого изменения направления тяги огонь может погаснуть, это чревато взрывом в камере горючей смеси.

Виды газовых горелок

Существует несколько конструктивных разновидностей пропановой горелки:

Вихревая

Потоки воздуха перемешиваются направляющими спиральными пластинами. Полностью перемешивание проходит в области устья, что обеспечивает отличное регулирование при минимальных потерях давления. Но изготовление подобной горелки трудоёмкое из-за сложности конструкции.

Инжекционная газовая горелка

Её особенности: самостоятельное затягивание газа, простота конструкции и низкая экономичность (соотношение компонентов регулируется в небольшом диапазоне значений). Изготовленная своими руками, она повлечёт работу при недостатке воздуха.

Тангенциальный тип

Течение газа происходит вдоль оси, потока воздуха — по касательной относительно корпуса смесителя. Отличается интенсивностью смешивания и высокой потерей давления, обусловленной завихрениями. Воздух в горн подаётся неравномерно, его больше в области контакта нагреваемой заготовки с подом печи. Это приводит к повышению угара и образования окалины. Хороши такие горелки своей простотой и надёжностью.

Сочетание тангенциального и прямого подвода обеспечивает наилучшую регулируемость горючей смеси: длина факела изменяется в зависимости от количества воздуха, который подаётся между внутренним и внешним каналами. Это даёт возможность контролировать время нагрева деталей для ковки. Отличается большими размерами, что не подходит для использования в малых горнах, и технической сложностью изготовления.

Полезные советы

Несколько секретов для улучшения работы горна:

  • Задняя стенка с вырезом улучшит вентиляцию и даст возможность работать с длинными заготовками.
  • Металлическая подставка под горн сделает работу более удобной.
  • Для работы с разными по размеру заготовками удобнее использовать несколько разных по размеру стоящих рядом горнов. Воздух подводится при помощи гибких шлангов для быстроты переключения между горелками.
  • Каждая «магистраль» должна иметь запорную арматуру. Для плавной регулировки следует отказаться от шаровых вентилей.

После завершения процесса монтажа необходимо произвести тестовый запуск газа в горн. Малейший запах — это сигнал неправильной установки. Для дальнейшей безопасной эксплуатации конструкции требуется выяснить и устранить причину утечки. Проверку следует проводить при достаточном проветривании помещения.

Кузнечный горн из газового баллона 40 фото поэтапной работы

Кузнечный горн из газового баллона – это незаменимый помощник в вашей мастерской. Такой горн дает возможность раскалить до красна металл, ковать ножи, топоры, заниматься художественной ковкой и создавать оригинальные предметы под заказ.

Корпусом этого приспособления служит небольшой газовый баллон на 25 литров, со срезанными болгаркой торцевыми стенками. В горне использовано огнеупорное керамическое одеяло из 2 слоев, а также дополнительное покрытие в виде термостойкой футеровки. На внутренней части внизу горна расположены огнеупорные шамотные плиты (подойдет альтернативный вариант в виде огнеупорного кирпича), на которых снизу также имеется керамическое одеяло.

Вверху баллона сделано отверстие со вваренным сгоном небольшого размера, который позволяет устанавливать сопло газовой горелки. Для питания использован обычный газовый баллон с пропаном. Температура внутри в горне может быть выше 1000°C – это оптимальный показатель, при котором металл накаляется до красна.

Список необходимых материалов:
• газовый баллон 25 л;
• керамическое одеяло;
• футеровка;
• цемент огнеупорного вида;
• шамотный кирпич или плита;
• термостойкая краска;
• сгон;
• газовая горелка;
• металлический лист 2 мм.

Перечень инструментов:
• сварочный аппарат;
• дрель;
• болгарка;
• молоток;
• канцелярский нож;
• респиратор и защитные средства;
• кисть.

В первую очередь подготавливаем все необходимые компоненты для горна – берем баллон и обезвреживаем его. Сливаем остаточный газ, заполняем водой и промываем.

Нужно помнить, что мы работаем с керамическим одеялом, обязательно одев респиратор и резиновые перчатки.

Взяв безопасный, подготовленный баллон, нужно сделать разметку, для того чтобы спилить торцы.

Кузнечный горн своими руками

Следуя по намеченному контуру, нужно пройтись болгаркой.

Кузнечный горн своими руками

Повторяем те же действия и на втором торце. После этого нужно высверлить отверстие для установки сгона – в него будет вставлена газовая горелка.

Кузнечный горн своими руками

Затем берем огнеупорный кирпич или плиту, и укладываем внизу корпуса горна.

Кузнечный горн своими руками

Кладку делаем с использованием жаропрочного цемента.

Кузнечный горн своими руками

Следующий шаг – разрезаем керамическое одеяло, не забывая перед этим вооружиться респиратором и резиновыми перчатками.

Кузнечный горн своими руками

Сначала нужно вложить первый слой одеяла в корпус кузнечного горна.

Кузнечный горн своими руками

После этого – точно также делаем со вторым слоем.

Кузнечный горн своими руками

Здесь нужно прорезать отверстие в сгоне, разрезав одеяло и сделать заслонку.

Кузнечный горн своими руками


Кузнечный горн своими руками

Стенки, которые у нас получились, обрабатываем с помощью футеровки – например, вот такой.

Кузнечный горн своими руками

Для приготовления жидкого раствора подготавливаем емкость и воду. Далее необходимо тщательно промазать одеяло по всей поверхности, без пробелов.

Кузнечный горн своими руками

После того, как футеровка просохнет, сразу же можем испытать новый кузнечный горн в деле.

Кузнечный горн своими руками


Кузнечный горн своими руками

Для этого следует вставить сопло газовой горелки в сгон вверху на корпусе, при этом его нужно обязательно зафиксировать. Это делается для того, чтобы горелка не выскочила, а работала стабильно, выделяя пламя.

Кузнечный горн своими руками

Такой кузнечный горн вы можете в достаточно простой способ изготовить в своей собственной мастерской или в гараже. Это приспособление позволит вам выковывать самые разные изделия, отливать легкоплавкие металлы, совершенствовать свое кузнечное мастерство, и удивлять своих друзей и знакомых.

как сделать самодельное устройство для газового балона

Содержание

  • Как устроена газовая горелка. Принцип действия
  • Предназначение газовой горелки
  • Как  нужно пользоваться пропановой горелкой
  • Какой газ может использоваться
  • Показатели, связанные с пламенем устройства
  • Преимущества и недостатки газовой горелки для сварки
  • В заключение
  • Устройство горелки и ее разновидности
  • Настройка пламени газовой горелки
  • Рекомендации по хранению и разборке
  • Выводы и полезное видео по теме
  • Классификация газовых горелок
  • С инжектором или без: как это работает?
  • Как работать с газовой горелкой в процессе сварки?
  • Популярные виды горелок для сварки
  • Выбираем газ
  • Как добиться безопасности
  • Какую делать?
  • Примеры конструкций
  • В заключение

Газоплавильная сварка металла предполагает использование такого оборудования, как газовая горелка. С ее помощью происходит нагревание и плавление металлических поверхностей, подлежащих соединению. Как правило, все горелки имеют простую конструкцию, небольшой вес, удобны при использовании. Чтобы  правильно выбрать инструмент для предстоящей вам работы, стоит обратить внимание на конструктивные особенности, а также разновидности горелок.

Как устроена газовая горелка. Принцип действия

Конструкция газовой горелки традиционно состоит из изоляционной втулки, сопла, диффузора, смесительной камеры, регуляторов поступления газа, кабельных разъемов, рукоятки, оснащенной кнопкой, кабеля, разъема и мундштука наконечника. Устройство газовой горелки может включать в себя и иные элементы – пьезоэлемент, систему охлаждения, подающее устройство. Наличие или отсутствие тех или иных комплектующих зависит от способов подачи горючего газа.

  1. Схема горелки инжекционного типа включает в себя регулятор подачи воздуха, сопло, смеситель, распределительный коллектор. Перед тем, как окончательно перемешаться, газовоздушная смесь разреживается, происходит подсос воздуха, затем струя выравнивается в диффузоре и поступает в коллектор, где равномерно распределяется по отверстиям.
    горелки для сварки: инжекторная — а; безинжекторная — б; 1 — мундштук; 2 — трубка наконечника; 3 — смесительная камера; 4 инжектор; 5, 6 — регулировочные вентили; 7— ствол; 8 — трубка; 9, 10— ниппели

В свою очередь, инжекционные горелки бывают двух разновидностей:

  • с полной инжекцией, или горелки повышенного давления;
  • с частичной инжекцией, или горелки низкого давления.

Аппараты первого типа используются преимущественно в котлах отопления и при обогреве промышленных печей. Они обеспечивают полное смешение компонентов, предназначенных для сгорания. Второй тип распространен в печах для подогрева паяльников, автокоптилках, в топках котлов Стреля и Стребеля. Зона горения таких устройств обеспечивается лишь частью необходимого воздуха, достаточное количество его набирается из окружающей среды.

  1. Неинжекционные горелки предполагают одинаковое давление для кислорода и горючего газа при поступлении их в смеситель. Их конструкция осложнена вентилятором, электрическим двигателем для привода, а также воздухопроводами. За счёт этих деталей величина неинжекционных горелок может достигать 1,9 м в длину, что делает инструмент не слишком комфортным в использовании.

Кислород и газ для горения доставляются в сопло смешения аналогичными путями. Из баллона газы посредством трубки поступают в горелку, минуя регулировочный вентиль и приемный ниппель. В камере смешения происходит уменьшение скорости потока газа (так как увеличивается сечение), и кислород с горючим газом взаимодействуют до образования однородной по всему объему горючей  смеси.  Далее смесь   через насадку на трубку выходит наружу, где и происходит образование сварочного пламени.

Зная, как устроена и как работает газовая горелка, а также как правильно соблюсти последовательность расположения деталей, можно соорудить такое приспособление в домашних условиях. Однако следует помнить, что для обеспечения постоянной скорости выхода газовой смеси из мундштука нужно тщательно подобрать состав соединяемых между собой газов, отрегулировать диаметр выходного канала и обратить внимание на конструкцию мундштука.

Предназначение газовой горелки

Газовая горелка используется в тех сферах, где необходимо устойчивое горение топлива, интенсивность и протяженность которого можно регулировать. Такое приспособление может осуществлять:

  • освещение. Горелки с открытым пламенем, аргандовые для масляных ламп, регенеративные и горелки накаливания были популярны до изобретения электричества и в настоящее время употребляются редко.
  • нагревание. Например, при отапливании помещений, для лабораторных опытов или же в кухонных целях.
горелка для сварки

В промышленной и строительной сферах нашли применение сварочные горелки. Они, в зависимости от вида сварки, подают в место сварного шва непрерывную струю горючих газов (при газовой сварке) или же обеспечивают зону горения дуги защитным газом (при дуговой сварке).

Портативная газовая горелка на баллон будет полезна для туристического отдыха.  Герметичный баллон  надёжно защищён от утечки топлива, а устройство с пьезоподжигом позволит быстро разжечь костер без использования спичек или огнива. Небольшого баллончика с газом хватит не на один сезон путешествий.

Отметим, что газовая горелка может быть полезна и в быту, если:

  • возникла необходимость открутить заржавелую гайку;
  • нужно декорировать металлическую или деревянную поверхность в винтажном стиле;
  • необходимо подровнять концы нейлоновой веревки или геотекстиля;
  • есть потребность в ремонте садовой дорожки при помощи запекаемой массы;
  • нужно прогреть замёрзший замок;
  • хочется приготовить мясо на природе, но гриля нет.
    газовая горелка с пьезоподжигом

Как  нужно пользоваться пропановой горелкой

Газовая пропановая горелка  будет просто необходима при проведении кровельных работ, просушке форм для литья, удалении старой краски, опрессовке соединительных муфт, пайке медных труб и т.д. Перед использованием горелки приобретаются два баллона – с кислородом и пропаном – на которые монтируются понижающие редукторы. Последние обеспечивают оптимальное давление.

Когда редукторы  с помощью шлангов будут присоединены к газовой горелке, можно откручивать вентили и выпускать газ. Перед тем, как воспламениться, газы проходят через инжектор, где происходит их смешивание. Температура выходящего пламени превышает 2 тысячи градусов.

Для проведения работ вначале открывается вентиль с горючим газом, затем – с кислородом. Выходящую из сопла смесь необходимо поджечь. Настройка напора расходного материала производится исходя из показаний приборов или цвета пламени. После,  с помощью  присадочной проволоки, формируется сварная ванна, и расплавленный металл нужно перемещать, формируя шов. Когда работа будет завершена, присадочная проволока убирается, газовая смесь тушится.

Какой газ может использоваться

В качестве горючего материала для газовой горелки могут выступать ацетилен, водород, газы-заменители (природный газ, пропан-бутан). Некоторые конструкции работают на  жидких горючих веществах и отработанном масле.

маркировка баллона для газовой горелки

В ацетиленовую горелку горючее вещество поступает из аппарата-генератора, где происходит разложение карбида кальция на гашеную известь и ацетилен. Газ для горелки имеет давление 100-150 мм ртутного столба. В качестве защитного газа, который не допускает возникновения окалины, используется азот, получаемый из атмосферного воздуха, а в качестве катализатора распада карбида — вода.

Водородная горелка является самой популярной среди аналогичного оборудования, предназначенного для газопламенной обработки. Немаловажно, что при ее использовании выделяется лишь водяной пар, поэтому она наиболее безопасна. При разложении водного раствора щелочи происходит горение водорода с последующим высвобождением энергии, которая нужна для ускорения сварки. Водород защищает сварной шов от воздействия кислорода, благодаря чему окисление поверхностей исключено.

Многие хозяева имеют представление о том, как работает жидкотопливная газовая горелка, поскольку именно на таком принципе основана работа примуса. Нагреваясь в специальном змеевике, горючая жидкость превращается в газ и благодаря этому при последующем сгорании значительно экономится. В качестве жидкого топлива используются, как правило, керосин и бензин “Калоша”.

Зная, как пользоваться газовой горелкой на отработке, или же горелкой Бабингтона, можно существенно сэкономить на расходных материалах и снизить себестоимость работ. В качестве топлива такие конструкции используют моторное, компрессорное, любое растительное масло. Горючее поступает на сферообразную деталь, с которой его сдувает струя сжатого воздуха. Образующиеся небольшие капли затем воспламеняются.

Показатели, связанные с пламенем устройства

пламя газовой горелки

Мощность пламени горелки  бывает малая (расход топлива составляет 25-400 дм3/ч), средняя (400- 2800 дм3/ч) и большая (2800 -7000 дм3/ч). Зная максимальную и минимальную мощность конкретной  горелки, можно подсчитать расход топлива и количество энергии, необходимой для удовлетворения технологических потребностей.

По числу пламени горелки бывают однопламенные и многопламенные. Если первый тип используется преимущественно для ручной ацетилено-кислородной сварки, то второй широко применяется при механизированной газопламенной пайке или нагреве.

Преимущества и недостатки газовой горелки для сварки

Газовая горелка имеет следующие  положительные качества:

  • большое количество разновидностей устройств;
  • безопасность при эксплуатации;
  • большинство моделей компактны и имеют малый вес;
  • не требуется продолжительная подготовка к использованию;
  • не оставляет нагара и запаха;
  • напор огня можно регулировать;
  • всегда можно узнать, из чего состоит устройство, и при необходимости собрать самодельную горелку.

Минусы использования горелки:

  • при температурах ниже -30°С эксплуатация устройства становится проблематичной;
  • баллон с горючим веществом самостоятельно перезаправлять нельзя.

В заключение

Сфера применения газовых горелок обширна – от промышленности и строительных работ до удовлетворения бытовых потребностей. В зависимости от принципа действия эти устройства бывают инжекционные и неинжекционные;  от числа пламени – однопламенные и многопламенные; от мощности – низкомощные, среднемощные и высокомощные; от типа расходного материала – ацетиленовые, пропановые, водородные, а также на горючих жидкостях и отработанном масле. Конструкция каждого из перечисленных типов имеет  свои особенности, которые стоит учитывать при эксплуатации.Зная, как работает газовая горелка и из каких деталей она состоит, можно смонтировать такое устройство в домашних условиях.

[Всего голосов: 0    Средний: 0/5]

Каждый владелец квартиры или частного дома, где установлено газовое оборудование для отопительной системы, сталкивался с проблемами, связанными с его настройкой или перебоями в работе, не так ли? Чтобы обеспечить правильную работу отопительной системы, необходимо знать нюансы работы газовых приборов и особенности их настройки, а вся эта информация собрана в данной статье.

Также в этой публикации собрана исчерпывающая информация о видах и устройстве газовой горелки. Кроме этого вы найдете информацию о настройке пламени в газовых горелках и основных причинах, по которым ваше оборудование дает сбои или вовсе не работает.

Устройство горелки и ее разновидности

Все отопительные котлы отличаются между собой по типу топлива, которое в них применяется. Самым доступным, конечно же, является газ. Этот вид топлива наиболее распространенный и от него меньше всего отходов горения. При этом уровень КПД достаточно высокий.

А стандартная газовая горелка – это основной элемент в отопительной системе, который осуществляет подачу и розжиг топлива в газовом котле. Именно об устройстве и принципе работы горелки мы подробно поговорим далее.

Как устроена и работает газовая горелка?

Газовая горелка предназначена для того, чтобы подавать горючую смесь вместе с воздухом, далее эти компоненты смешиваются в камере сгорания. Дальнейший процесс заключается в том, чтобы поддерживать равномерное горение топлива.

Принцип работы газовой горелки заключается в том, что топливо в неё попадает через эжектор. Затем газ смешивается с воздухом и поступает по трубкам к специальным отверстиям. На этом этапе газ поджигается при помощи искры, которая образуется путем подачи электрического импульса

Принцип работы предположительно разделим на такие этапы:

  • подготовка;
  • соединение;
  • горение.

Так, сначала все необходимые составляющие горючей смеси проходят подготовительный процесс. Они набирают определенную скорость, температуру и нужное направление движения частиц. Далее топливо совмещается с воздухом и попадает в камеру сгорания топлива. После этого происходит его возгорание.

Основные конструкционные элементы газовой горелки рассмотрены на схеме, приведенной ниже.

Турбированные газовые горелки отличаются от инжекторных тем, что воздух подается в камеру горения при помощи турбины с вентилятором. Такие устройства проще регулировать, но от них больше шума. Чтобы избавиться от нежелательных звуков, можно использовать специальные устройства для поглощения звукаИнжекционные горелки работают без дополнительной турбины, которая создает давление для пламени. После того как газ смешивается с воздухом, создается достаточное давление для розжига пламени

Что касается возможных поломок горелки и безопасности использования газового оборудования при этом, то производители котлов не забыли учесть этот момент. Так, во всех современных котлах есть дополнительные конструктивные элементы, которые обеспечивают более безопасную работу и автоматическую остановку при поломке горелки или прочих аварийных ситуациях.

Когда некоторые элементы оборудования выходят из строя, то в случае их поломки прибор самостоятельно отключается.

В газовых горелках с электрическим розжигом, есть два специальных элемента, которые предназначены для розжига и контроля пламени. Термопара предназначена для обеспечения подачи газа, если она будет неисправна, то могут быть перебои в подаче топлива или затухание пламени после розжига. Второй элемент – пьезоэлемент, он подает искру для розжига. Если ваш котел не загорается или тухнет, то причина может быть в неисправности термопары или пьезоэлемента

Есть модели, в которых розжиг происходит путём подачи искры от электрического пьезоэлемента. Но и в таких котлах также есть составляющие элементы, которые способны обеспечить безопасность использования оборудования в случае поломки газовой горелки или при прочих неисправностях.

Чтобы при розжиге горелки не возникали проблемы, важно своевременно проводить ТО. Обязательную проверку и обслуживание газового котла необходимо выполнять перед отопительным сезоном, но не реже чем один раз в год.

Основные виды горелок для газового котла

Для максимальной эффективности работы отопительной системы в частном доме в газовый котел устанавливают горелку. Подобное оборудование облегчает регулирование процессов горения в системе. Вследствие этого топливо равномерно сгорает.

Горелки по принципу работы делят на:

  • инжекционные;
  • турбированные;
  • комбинированные.

Инжекторный (инжекционный) тип газовых горелок – составная часть газового котла. Она работает таким образом, что воздух проникает в рабочую зону путем инжекции. Чтобы равномерно поддерживать процесс горения, окислитель поступает в резервуар под определенным давлением и смешивается с газообразным топливом.

Этот тип прибора предназначен исключительно для работы с природным газом. Для другого типа газа, например, сжиженного, необходимо устанавливать дополнительные элементы.

Газовая горелка предназначена для того, чтобы обеспечить подачу газа и его розжига, для дальнейшего нагрева теплообменного оборудования, которое передает тепло дальше по отопительной системе. Газовые горелки бывают нескольких видов: инжекционные и турбированные (работают за счет вентилятора)

Второй тип горелок (турбированный) работает по другому принципу. Здесь воздух поступает в рабочую зону и смешивается с горючим топливом при помощи вентилятора. Благодаря системе управления можно регулировать скорость вращения лопастей, тем самым регулировать подачу окислителя. Такое устройство позволяет качественно повысить КПД котла.

Несмотря на шум, который доносится от вентилятора, такие приборы довольно эффективны, а нежелательные звуки можно устранить путем установки дополнительных шумоподавляющих приспособлений. Они более производительные. Но, как известно, турбины часто выходят из строя при несоблюдении правил эксплуатации.

Но, есть и горелки комбинированного типа. Они также предназначены для котлов и работают не только на газу, но и на других видах топлива. Для таких систем отопления не нужны дополнительные конструктивные элементы, так как они установлены изначально. Эти виды оборудования стоят намного дороже.

Также горелки разделяют на промышленные и бытовые. Разницы между их принципом работы практически нет.

Для промышленных целей используют котлы повышенной мощности. Такое оборудование не только гораздо больше, чем бытовой прибор, но и потребление топлива будет значительно выше

Но, несмотря на различия в устройстве газовых горелок, все они предназначены для качественного сжигания топлива.

Настройка пламени газовой горелки

Чтобы качественно настроить горелку газового котла, в первую очередь необходимо руководствоваться инструкцией по эксплуатации газового прибора. Далее поговорим, как правильно выполнить запуск и настроить газовую горелку, и в каких случаях необходима регулировка пламени. Но, обо всем по порядку.

Особенности настройки горелки котла

Рекомендуется настраивать пламя горелки, используя газоанализатор. Он показывает сведения о количестве воздуха, который смешивается с газом, а именно уровень кислорода, участвующего в процессе, и количество CO.

Как правило, CO должно быть не больше чем 50 промилле, концентрация кислорода должна быть примерно от 3 до 5%. Если его будет меньше, то вероятнее всего, что газ не будет успевать сгорать, вследствие чего, будет накапливаться много сажи, уровень СО2 будет выше нормы, а КПД оборудования будет снижаться.

Если же воздуха будет больше нормы, то температура бытовой горелки газового котла будет слишком высокой, а это может привести к трагическим последствиям, вплоть до взрыва оборудования.

Чтобы обеспечить максимальную эффективность работы оборудования, убедитесь, что пламя газовой горелки синего цвета. Если оно желтое или сине-оранжевое, значит, необходимо провести регулировку, в противном случае газ будет сгорать не полностью и оставлять много копоти. Это в свою очередь приведет к поломке прибора

Пламя в газовой горелке должно быть синего цвета. Если вы обнаружили, что цвет имеет оранжевый оттенок, значит, попробуйте снизить количество газа. Снижайте до тех пор, пока цвет не станет синего (голубого) цвета. Такой цвет – признак оптимальной работы газового прибора. Главное, не уменьшать подачу топлива до того момента, когда пламя становится почти бесцветным. В этом случае оно очень быстро погаснет.

Настройка стартовой подачи газа необходима только при розжиге и на производительность прибора не влияет. Но при необходимости есть возможность отрегулировать и его. Для начала следует уменьшить стартовую подачу топлива. Уменьшайте до того момента, пока горелка не перестанет включаться. После этого можно повернуть регулятор до тех пор, пока розжиг не возобновится. Более детально о настройке пламени бытовой газовой горелки, можете посмотреть в видеоролике в конце этой статьи.

Также рекомендуем ознакомиться с тонкостями регулировки газового котла.

Когда необходима регулировка пламени?

Газовая горелка атмосферного типа, которая работает без встроенного вентилятора, очень часто выходит из строя, гораздо реже ломается турбированная. Во время длительной эксплуатации прибора, его составные элементы могут сломаться или перестать работать на полную мощность.

Газовый котел напольного типа занимает полезную площадь вашего помещения, поэтому такие отопительные системы подходят для частных домов. Чаще всего для таких устройств выделяют специальное помещение – котельную, в которой устанавливается котел. Настенные котлы экономят пространство, поэтому предпочтительно их устанавливают в квартирах или домах с маленькой площадью

Например, у газового котла могут снизиться показатели эффективности или может наблюдаться уменьшение пламени.

И это может происходить по следующим причинам:

  • Большая мощность горелки, установленной для оборудования, которое предназначено для менее мощных горелок. В таком случае для правильного сгорания топлива не хватает места, топливо сгорает неравномерно, что приводит к тому, что на деталях оборудования быстро накапливается нагар.
  • Много нагара в дымоходе может плохо влиять на тягу газового котла. Из-за этого последующий вывод продуктов горения очень слабый, воздуха поступает мало, и пламя становится желтого цвета.
  • Наличие дефектов горелки – одна из причин снижения эффективности котла, но в таком случае настройка пламени не поможет не исправить проблему.
  • Перепады давления при подаче газа тоже могут способствовать образованию копоти и нагара, а это существенно снизит продуктивность оборудования.

Все эти причины могут повлиять на температуру пламени в газовой горелке, в таком случае потребуется ремонт.

Настенные котлы отопления и газовые колонки устанавливают, чаще всего, в многоквартирных домах. Но им также может потребоваться настройка пламени горелки

Рекомендации по хранению и разборке

Все газовые приборы требуют бережного обращения и соблюдения правил безопасной эксплуатации. Поэтому не рекомендуется самовольно устранять неисправности или выполнять разборку горелки и самого газового котла.

Для того чтобы избежать аварийных ситуаций, а также для обеспечения правильной и эффективной работы устройства, лучше всего обратиться в газовую компанию, с которой у вас заключен договор на ТО. Вызов специалиста будет самым разумным решением, ведь цена вашей жизни и жизни окружающих людей, намного выше, чем обращение к специалисту.

Что касается хранения бытовых газовых горелок, так тут все просто. Их необходимо хранить в сухом и проветриваемом помещении, чтобы избежать коррозии металлических частей.

Убедитесь, что внутри отопительной системы вашего котла отсутствует влага, если выходы будут ржавыми, то, скорее всего, влага присутствует. Если вы планируете оставить газовый котел на зиму в гараже или другом, неотапливаемом помещении, тогда позаботьтесь, чтобы эти входы не были закрыты.Что нужно для естественного испарения воды

Для хранения самого котла, необходимо убедится, что на выходах для подключения труб отопления отсутствуют заглушки.

Также нужно удостовериться, что внутри отсутствует вода. Если не слить воду, то резервуар поржавеет и котел будет непригоден к использованию.

Выводы и полезное видео по теме

Советуем посмотреть тематическое видео по настройке пламени в газовой горелке. В данном видео, рассказывается об основных проблемах газовой горелки, когда требуется настройка пламени.

Посмотрите следующий видео ролик, в котором подробно рассказаны основные причины, по которым ваша газовая горелка работает не должным образом, или вовсе перестала разжигаться. Самая распространенная причина – накопление большого количества сажи, которая образовывается от неполного сгорания газа:

Старайтесь правильно пользоваться собственным оборудованием, если запуск горелки газового котла происходит с какими-то перебоями, значит нужно срочно выполнить диагностику и выяснить причину перебоев, в противном случае прибор может навредить вашему имуществу или жизни.

Также стоит помнить о хранении и транспортировке газовых горелок. Для этого необходимо изучить правила эксплуатации, которые написаны в документации. Такие документы должны входить в комплект при покупке оборудования. В любом случае, при выяснении каких-то неисправностей, срочно обратитесь в газовую службу или надежным специалистам, которые помогут вам решить сложившуюся ситуацию.

Хотите дополнить изложенную выше информацию полезными сведениями по теме статьи? Или желаете поделиться с другими пользователями собственным опытом настройки бытовой газовой горелки? Пишите свои комментарии, делитесь опытом, участвуйте в обсуждении – форма обратной связи расположена ниже.

Газовая горелка – один из главных инструментов мастеров сварки. Критерием качества номер один является стабильное и ровное пламя с нужным уровнем мощности.

Эта стабильность образовывалась за счет смешивания внутри устройства горючего газа и кислорода.

Классификация газовых горелок

Эти устройства на рынке представлены в нескольких широких и разнообразных линейках. Принцип работы у всех одинаковый, тем не менее каждая из моделей отличается рядом дополнительных технических характеристик.

Вот как подразделяются газовые горелки по своим функциональным критериям:

  • Инжекторные горелки характеризуются особой подачей кислорода к месту возникновения пламени.
  • Жидкостные модели, работающие не на газе, а на парах керосина или бензина.
  • Универсальные приборы, которые годятся и для сварки, и для резки металла.
  • Специализированные модели, выполненные для одной конкретной операции.
  • Многопламенные горелки со специальными потоками пламени.
  • Устройства с ручным или машинным управлением.
  • Горелки с разной мощностью: малого, среднего и высокого уровня.

С инжектором или без: как это работает?

Существует два вида газовых горелок. Рассмотрим подробно каждый из них.

Горелки без инжектора

Устройство инжекторной и безинжекторной горелки.

Эти газовые горелки работают на высоком давлении, имеют относительно простую конструкцию и чрезвычайно эффективны в использовании.

Вот в каком алгоритме происходит их функционирование:

  • Поступление необходимого кислорода из воздуха происходит через специальные резиновые щели и вентиль, после чего поступает в смеситель.
  • Функция смесителя – деление общего потока на мелкие струи, которые поступают в сопло. Таким же образом поток поступает в специальный вентиль.
  • Смешивание газа с кислородом происходит с помощью циркуляции, чтобы быть на выходе максимально однородной.
  • Мундштук на наконечнике обычно выполнен из долговечного металла – к примеру, меди. Смесь, нагретая до очень высокой температуры, выходит именно через него. Температура на выходе будет даже выше, чем температура плавления металлов.

Технические требования к данным устройствам простые и конкретные: газовый поток должен быть равномерным и иметь конкретную скорость, которую можно контролировать и которая будет очень точной.

Дополнительное требование относится к смеси: она должна полностью сгорать. Скорость газового потока должна быть достаточной для того, чтобы пламя не перебрасывалось на верхнюю часть прибора, что весьма и весьма опасно из-за высокого риска взрыва.

С другой стороны, скорость горячего газового потока не должна быть слишком высокой вследствие риска отрыва пламени от мундштука с его последующим затуханием.

Как высчитать оптимальную скорость выхода газового потока?

Нужно учитывать несколько факторов:

  • состав горючей смеси;
  • диаметр внутренней стенки сопла;
  • техническое устройство мундштука.

Средняя скорость находится в пределах 70 – 150 м/сек.

Горелки с инжектором

В качестве горючих газов используются метан, кислород или ацетилен, которые закачиваются в смеситель с помощью инжектора. Это и есть технологическая особенность инжекторного семейства сварочных горелок.

Вот как работает конструкция с инжектором:

  • Горючий газ закачивается в смесительную камеру инжектором.
  • Кислород поступает из баллона туда же.
  • После поступления в смеситель газ смешивается с кислородом воздуха.
  • Полученная смесь поступает по трубе в мундштук.
  • Давление газа из мундштука должно быть, как минимум 3,5 атмосферы.

У инжекторных моделей есть существенный технологический недостаток, о котором нужно постоянно помнить: смесь горючего газа с кислородом непостоянная, она все время меняет свой состав. Вследствие этого пламя такой газовой горелки по определению не может быть ровным и стабильным.

Используются такие газовые горелки очень широко, несмотря на низкое давление и довольно сложную конструкцию. В них встроена система охлаждения, так как из-за низкого давления сопло с мундштуком нагреваются очень сильно. Поэтому важнейшим моментом является контроль перегрева камеры, чтобы она не взорвалась.

Как работать с газовой горелкой в процессе сварки?

Чертеж горелки для сварки.

Горелки – отличные компаньоны в сварочных процессах автоматического или полуавтоматического типа. Как вы помните, при этих способах сварочная проволока подается автоматически, без помощи рук.

Таким образом, с помощью этих технологий можно добраться до самых труднодоступных участков сварки с минимальными усилиями. Дополнительное преимущество – это то, что практически не остается шлаком и другого мусора. Шов формируется быстро и весьма высокого качества.

Недостатки у данного метода тоже есть. К ним относится весьма недешевая стоимость как основных аппаратов, так и расходных материалов. Вся конструкция довольно тяжелая, которую сложно перемещать.

Этапы в действиях:

  • Прежде всего – самая тщательная зачистка поверхностей соединяемых заготовок: ни грамма ржавчины или любого загрязнения. Чистим хорошенько – не тряпочкой, а металлической щеткой и насадками на шлифовальном аппарате.
  • Обезжириваем те же поверхности для последующего плотного прилегания металла к металлу.
  • Активация газовой горелки с одновременным запуском системы подачи проволоки электрода для старта главного процесса сварки.
  • Установка оптимальной скорости подачи проволоки, которая обусловлена природой металлов другими входными факторами.

Перед работой нужно проверить целостность и функционирование инжектора. Это сделать просто: подключить кислородный шланг к ниппелю и поднять давление в аппарате до рабочего уровня.

При проходе кислорода через инжекторную систему в канале горючего газа должно сформироваться разрежение. Проверить его можно с помощью пальца: он будет присасываться к отверстию ниппеля. Если так, подключают и фиксируют оба шланга. После этого смесь поджигается и регулируется величина пламени.

Как только сварка произведена, вентиль баллона с ацетиленом перекрывается. Кислородный кран отключается только вторым. Такой порядок отключения нужно соблюдать в обязательном порядке. В противном случае пламя может ударить прямо в ацетиленовый шланг, что может вызвать взрыв.

Если делать все правильно, все риски оправдываются: шов получается надежным и долговечным.

Популярные виды горелок для сварки

Типы горелок, которые популярны среди сварщиков.

Сварочная горелка для полуавтомата

Основными критериями работы газовой горелки для полуавтоматической сварки являются вид разъема для включения в сварочный аппарат, номинальный сварочный ток и система охлаждения.

Охлаждение самого устройства в данном случае особенно важно. Такого рода модели особенно часто используются для работы в труднодоступных участках.

Полуавтоматическая сварка без применения газа включает в себя формирование сварочной ванны в месте сплавления металлов двух соединяемых заготовок не сопровождается защитой из инертных газов.

Сварка полуавтоматом.

Полуавтоматическая модель имеет три составных элемента:

  1. сама горелка;
  2. ее шлейф;
  3. контактное соединение.

Суть ее работы – физическая связь со сварочным процессом. Подача металлической присадочной проволоки жидкости из системы охлаждения происходит по шлейфу горелки. Такой же путь у сварочного тока, защитного газа или флюса вместо него.

Контактное соединение как элемент горелки необходим для подключения источника сварки и сварочной горелки.

Важная часть – рукоятка устройства. Обычно ее делают из литого материала с хорошей изоляцией. Что же касается наконечников или мундштуков, то их делают из бронзы, разных сплавов меди или неплавящегося вольфрама. Самые качественные – медные и вольфрамовые мундштуки: они самые долговечные и имеют длинный срок использования.

Горелка для аргонодуговой сварки

Нет нужды подтверждать востребованность аргоновой сварки – она была и есть чрезвычайно популярной. По большей части она используется для соединения заготовок из таких металлов как серебра, чугуна и, что особенно ценно, алюминия. Преимуществ у технологии немало, но главное – великолепный и долговечный шов.

У аргоновой горелки есть некоторые нюансы: она работает по своему принципу. Дело в том, что у нее совмещаются принципы аргоновой и дуговой сварки.

Источник питания – это обыкновенный электрический разряд, а аргон или другой инертный газ выполняет роль мощной защиты от проникновения и воздействия кислорода. Потому что вес аргона больше веса кислорода. Электроды при таком способе выбираются вольфрамовые, неплавящиеся.

Горелка для аргонодуговой сварки.

Сварочная горелка для аргонодуговой сварки может различаться по нескольким параметрам:

  • мощности горения;
  • типу системы охлаждения горелки;
  • типу управления пламенем и другими показателями;
  • длине электрического кабеля;
  • типу подключения к аппарату сварки.

Тип охлаждения в таких устройствах бывает двух типов: воздушный или водяной. Тип управления тоже делится на три варианта: вентильный, с помощью кнопок или универсального характера.

Конструкция устройства простая: специальный шланг для инертного газа, силовая жила и специализированной составной рукоятки. Модель с водяным охлаждением снабжена дополнительным шлангом для воды или другой жидкости.

Рукоятка аргоновой горелки устроена следующим образом: сопло из керамических материалов, цанги, ее корпуса и каппы одного из двух видов – длинной или короткой.

Горелка для сварки типа ТИГ

Устройство этого вида выполняет функцию держателя электрода. Здесь также используется защитный газ. В отличие от других видов горелок здесь нет специального канала для подачи присадочной проволоки, которая подается ручным способом.

Устройство горелки для TIG сварки.

Составные части горелки ТИГ следующие:

  • электрод;
  • корпус;
  • втулка для уплотнения;
  • корпус этой втулки;

По ходу процесса сварки электрод помещается в щиток корпуса горелки через втулку, которая хорошо его фиксирует. Щиток для электродов нужно повернуть для закрепления. Держать горелку во время работы нужно под углом не больше 40° по отношению к вертикали.

Данная технология особенно широко применяется в кузовных работах и специальных ремонтных мероприятиях в автомастерских высокого профессионального уровня и с широким спектром услуг. Также он хорош при разного рода строительно-монтажных работах.

Горелка для точечной сварки

У этих моделей множество достоинств и преимуществ перед другими вариантами. Начать нужно с того, что сварочное оборудование здесь работает в разных режимах. И действие устройства также напоминает металлическое соединение в виде точек, а заготовки соединяются с помощью сварочного шва внахлест.

Особенные характеристики точечного способа носит сплошь позитивный оттенок: это и простота исполнения всех операций, и сварочный шов высокого качества, и возможность варить заготовки с разной толщиной кромок. Инструменты точечной сварки.

Точки на шве фиксируются только на одной стороне, так что эстетические потери здесь минимальные.

Технология очень востребована в чрезвычайно ответственных областях работы с металлами: самолетостроение, приборостроение и другие высокотехнологичные отрасли.

В данной статье перечислены далеко не все возможности и модели горелок из тех, что имеются на современном рынке. Разные технологии предполагают выбор среди разных моделей и марок производителей.

Существуют модели специальных горелок для сварки алюминия или соединения пластмасс. Выбор правильной модели должен быть осознанным и без суеты. Нужно не забыть учесть множество деталей и нюансов: к примеру, разъем для подключения, условия применения при высокой влажности и многое другое.

Помимо промышленных вариантов на рынке имеется большая отдельная группа устройств для специализированных работ и отраслей, название такому устройству – мини газовая горелка. Она применяется в областях, весьма далеких от промышленного производства: от ювелирного дела до стоматологии.

42,403 просмотров, 1 комментарийСодержание:

  1. Выбираем газ
  2. Как добиться безопасности
  3. Какую делать?
  4. Примеры конструкций
  5. В заключение→ Перейти к обсуждению

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Цель настоящей статьи – рассказать, как делается газовая горелка своими руками. Газовые горелки в малом предпринимательстве, индивидуальном техническом творчестве и в быту применяются весьма широко для спаечных, слесарно-кузнечных, кровельных, ювелирных работ, для запуска на газе отопительных приборов и получения для различных нужд пламени с температурой свыше 1500 градусов.

В технологическом аспекте газовое пламя хорошо тем, что обладает высокой восстановительной способностью (очищает поверхность металла от загрязнений и восстанавливает его окисел в чистый металл), не проявляя сколько-нибудь заметно иной химической активности.

В теплотехническом – газ высокоэнергоемкое относительно недорогое и чистое топливо; 1 ГДж газового тепла обходится, как правило, дешевле, чем от любого другого энергоносителя, а закоксовывание газовых отопительных приборов и осаждение в них сажи минимальны или отсутствуют.

Но вместе с тем, повторим прописную истину: с газом не шутят. Газовая горелка не так уж сложна, но как добиться ее экономичности и безопасности – об этом и пойдет далее разговор. С примерами правильного технического исполнения и рекомендациями по изготовлению самостоятельно.

Применение газовых горелок в домашних условиях

Выбираем газ

Своими руками изготавливается исключительно газовая горелка на пропане, бутане или пропан-бутановой смеси, т.е. на газообразных насыщенных углеводородах, и атмосферном воздухе. При использовании 100% изобутана (см. далее) возможно достижение температуры пламени до 2000 градусов.

Ацетилен позволяет получить температуру пламени до 3000 градусов, но ввиду его опасности, дороговизны карбида кальция и необходимости в чистом кислороде как окислителе практически вышел из употребления и в сварочных работах. Получить чистый водород в домашних условиях возможно; водородное пламя от горелки с наддувом (см. далее) дает температуру до 2500 градусов. Но сырье для получения водорода дорого и небезопасно (один из компонентов – сильная кислота), но главное – водород не ощутим на запах и вкус, добавлять к нему меркаптановую отдушку нет смысла, т. к. водород на порядок скорее распространяется, а примесь его к воздуху всего в 4% уже дает взрывоопасный гремучий газ, причем воспламенение его может произойти просто на свету.

Метан не используется в бытовых газовых горелках по сходным причинам; кроме того, он сильно ядовит. Что касается паров ЛВЖ, пиролизных газов и биогаза, то при сжигании в газовых горелках они дают не весьма чистое пламя с температурой ниже 1100 градусов. ЛВЖ средней и ниже средней летучести (от бензина до мазута) сжигаются в специальных жидкостных горелках, напр., в горелках для дизтоплива; спирты – в маломощных пламенных приборах, а эфиры вообще не жгут – малоэнергичны, но очень опасны.

Как добиться безопасности

Чтобы сделать газовую горелку безопасную в работе и не пожирающую зря топливо, золотым правилом следует взять: никакого масштабирования и вообще изменений чертежей прототипа!

Тут дело в т. наз. числе Рейнольдса Re, показывающем взаимосвязь между скоростью потока, плотностью, вязкостью текущей среды и характерным размером области, в которой она движется, напр. диаметром поперечного сечения трубы. По Re можно судить о наличии турбулентности в потоке и ее характере. Если, к примеру, труба не круглая и оба характерных ее размера больше некоторого критического значения, то появятся вихри 2-го и более высоких порядков. Физически выделенных стенок «трубы» может и не быть, напр., в морских течениях, но многие их «фокусы» объясняются именно переходом Re через критические значения.

Примечание: на всякий случай, для справки – для газов значение числа Рейнольдса, при котором ламинарный поток переходит в турбулентный, есть Re>2000 (в системе СИ).

Диаметр инжектора

Определяющим параметром для качества газовой горелки является диаметр сечения ее топливного инжектора (газового сопла, форсунки, жиклера – синонимы). Для горелок на пропан-бутане на обычную температуру (1000-1300 градусов) его можно ориентировочно принять таким:

  • На тепловую мощность до 100 Вт – 0,15-0,2 мм.
  • На мощность 100-300 Вт – 0,25-0,35 мм.
  • На мощность 300-500 Вт – 0,35-0,45 мм.
  • На мощность 500-1000 Вт – 0,45-0,6 мм.
  • На мощность 1-3 кВт – 0,6-0,7 мм.
  • На мощность 3-7 кВт – 0,7-0,9 мм.
  • На мощность 7-10 кВт – 0,9-1,1 мм.

В высокотемпературных горелках инжекторы делают более узкими, 0,06-0,15 мм. Отличным материалом для инжектора послужит отрезок иглы для медицинского шприца или капельницы; из них можно подобрать сопло на любой из указанных диаметров. Иглы для надувания мячей хуже, они не жаропрочны. Их используют более как воздуховоды в микрогорелках с наддувом, см. далее. В обойму (капсюль) инжектора его запаивают твердым припоем или вклеивают жаропрочным клеем (холодной сваркой).

Мощность

Делать газовую горелку на мощность свыше 10 кВт ни в коем случае не следует. Почему? Допустим, КПД горелки 95%; для любительской конструкции это очень хороший показатель. Если мощность горелки 1 кВт, то на саморазогрев горелки уйдет 50 Вт. О 50 Вт паяльник можно обжечься, но аварией он не грозит. А вот если сделать горелку на 20 кВт, то лишним будет 1 кВт, это уже оставленные без присмотра утюг или электроплитка. Опасность усугубляется тем, что ее проявление, как и числа Рейнольдса, пороговое – или просто горячо, или вспыхивает, плавится, взрывается. Поэтому чертежи самодельной горелки более чем на 7-8 кВт лучше и не искать.

Примечание: промышленные газовые горелки выпускаются на мощность до многих МВт, но достигается это точной профилировкой газового ствола, в домашних условиях невыполнимой; один из примеров см. далее.

Арматура

Третий фактор, определяющий безопасность горелки – состав ее арматуры и порядок пользования ею. В общем схема такова:

  1. Горелку ни в коем случае нельзя гасить регулировочным вентилем, подачу топлива прекращают вентилем на баллоне;
  2. Для горелок мощностью до 500-700 Вт и высокотемпературных (с узким инжектором, исключающим переход Re газового потока за критическое значение), питаемых пропаном либо изобутаном от баллона до 5 л при наружной температуре до 30 градусов, допустимо совмещать регулировочный и запорный вентили в одном – штатном на баллоне;
  3. В горелках на мощность более чем 3 кВт (с широким инжектором), или запитанных от баллона более чем на 5 л, вероятность «проскока» Re за 2000 весьма велика. Поэтому в таких горелках между запорным и регулировочным вентилями обязательно нужен и редуктор, поддерживающий в подающем газопроводе давление в определенных пределах.

Какую делать?

Газовые горелки малой мощности для быта и мелкого частного производства по эксплуатационным показателям классифицируются след. образом:

  • Высокотемпературные – для точных спаечно-сварочных, ювелирных и стеклодувных работ. КПД не важен, нужно добиться максимальной для данного топлива температуры пламени.
  • Технологические – для слесарных и кузнечных работ. Температура пламени весьма желательна не ниже 1200 градусов, и с соблюдением этого условия горелка доводится до максимальной экономичности.
  • Отопительные и кровельные – добиваются наилучшего КПД. Температура пламени, как правило, до 1100 градусов или ниже.

Касательно способа сжигания топлива газовая горелка может быть выполнена по одной из след. схем:

  1. Свободно-атмосферной.
  2. Атмосферно-эжекционной.
  3. С наддувом.

Атмосферные

Эжекционные

В эжекционных горелках не менее 40% необходимого для сгорания топлива воздуха подсасывается газовым потоком от инжектора. Эжекционные горелки конструктивно просты и позволяют получить пламя с температурой до 1500 градусов при КПД свыше 95%, поэтому используются наиболее широко, однако не могут быть выполнены модулируемыми, см. ниже. По использованию воздуха эжекционные горелки делятся на:

  • Одноконтурные – весь нужный воздух засасывается сразу. С должным образом профилированным газовым каналом на мощности более 10 кВт показывают КПД свыше 99%. Своими руками не повторяемы.
  • Двухконтурные – ок. 50% воздуха засасывается инжектором, остальное – в камеру сгорания и/или дожигатель. Позволяют получить либо пламя в 1300-1500 градусов, либо КПЛ свыше 95% и пламя до 1200 градусов. Используются любым образом из указанных выше. Конструктивно достаточно сложны, но своими силами повторяемы.
  • Полутораконтурные, часто называемые также двухконтурными – первичный воздух подсасывается потоком из инжектора, а вторичный свободно поступает в ограниченный объем (напр. , топку печи), в котором и догорает топливо. Только однорежимные (см. ниже), но конструктивно просты, поэтому широко используются для временного запуска отопительных печей и котлов на газе.

С наддувом

В горелках с наддувом весь воздух, и первичный, и вторичный, подается в зону сгорания топлива принудительно. Простейшая микрогорелка с наддувом для настольных спаечных, ювелирных и стекольных работ может быть сделана самостоятельно (см. далее), но изготовление отопительной горелки с наддувом требует солидной производственной базы. Зато именно горелки с наддувом позволяют реализовать все возможности управления режимом горения; согласно условиям использования они делятся на:

  1. Однорежимные;
  2. Двухрежимные;
  3. Модулируемые.
Управление горением

В однорежимных горелках режим сгорания топлива либо определяется раз навсегда конструктивно (напр., в промышленных горелках для отжиговых печей), либо устанавливается вручную, для чего горелку нужно или погасить, или прервать технологический цикл с ее применением. Двухрежимные горелки работают, как правило, на полной или половинной мощности. Переход с режима в режим осуществляется по ходу работы либо пользования. Двухрежимными делают отопительные (зима – весна/осень) либо кровельные горелки.

В модулируемых горелках подача топлива и воздуха плавно и непрерывно регулируется автоматикой, отрабатывающей по комплексу критически важных исходных параметров. Напр., для отопительной горелки – по соотношению температур в помещении, наружной и теплоносителя в обратке. Выходной параметр возможен один (минимальный расход газа, наибольшая температура пламени) или их может быть тоже несколько, напр., при температуре пламени у верхнего предела минимизируется расход топлива, а при ее падении оптимизируется для данного техпроцесса температура.

Примеры конструкций

Разбираясь в конструкциях газовых горелок, пойдем по пути увеличения мощности, это позволит лучше понять материал. И с самого начала познакомимся с таким важным обстоятельством, как наддув.

Мини от баллончика

Как устроена однорежимная мини газовая горелка для настольной работы с питанием от баллончика для заправки зажигалок, хорошо известно: это 2 иглы, вставленные друг в друга, поз. А на рис.:

Устройство мини газовой горелки с питанием от баллончика для заправки зажигалок

Наддув – от аквариумного компрессора. Поскольку без сопротивления распылителя под водой он дает заметно пульсирующий поток, нужен ресивер из 5 л баклаги. Газировка в таких не выпускается, так что пробку ресивера нужно будет дополнительно загерметизировать сырой резиной, силиконом или просто пластилином. Если взять компрессор для аквариума на 600 л и более, а топливом – 100% изобутан (такие баллончики дороже обычных), можно получить пламя свыше 1500 градусов.

Камни преткновения при повторении данной конструкции, во-первых, регулировка подачи газа. С воздухом проблем нет – его подачу устанавливают штатным регулятором компрессора. Но регулировка газа перегибанием шланга очень груба, а регулятор от капельницы быстро выходит из строя, он же вместе с ней одноразовый. Во-вторых, сопряжение горелки с баллончиком – чтобы его клапан открылся, нужно надавить на заправочный штуцер

Поможет решить проблемы первое, узел, показанный на поз. Б; делают его из той же пары игл. Сначала нужно подобрать отрезок трубочки для втулки, с небольшим усилием налезающий на штуцер баллончика, а затем, также с небольшим усилием, затолкать его в канюлю иглы; ее, возможно, придется немного рассверлить. Но втулка не должна болтаться ни на штуцере, ни в канюле по отдельности.

Паяльные горелки

Проще всего сделать паяльную горелку прим. на 0,5-1 кВт, если у вас есть в наличии любой газовый вентиль: кислородный серии ВК, от старого автогена (ацетиленовый ствол заглушается) и т.п. Один из вариантов конструкции паяльной горелки на основе газового вентиля показан на рис.

Простая газовая горелка для пайки

Его особенность – минимальное количество точеных деталей, да и те можно подобрать готовые, и достаточно широкие возможности регулировки пламени перемещением насадки 11. Материал деталей 7-12 – достаточно жаростойкая сталь; в данном случае подойдет относительно недорогая Ст45, т.к. температура пламени из-за полного отсутствия профилировки газового канала и эжекторных окон (которых как таковых и нет) не превысит 800-900 градусов. Также, вследствие того, что эта горелка одноконтурная, она довольно-таки прожорлива.

Двухконтурные

Двухконтурная газовая горелка для пайки намного экономичнее и позволяет получить пламя до 1200-1300 градусов. Примеры конструкций такого рода с запиткой от 5 л баллона даны на рис.

Двухконтурные газовые горелки для пайки

Горелка слева – на мощность ок. 1 кВт, поэтому состоит всего из 3-х деталей, не считая газового ствола и ручки, так что отдельного вентиля на регулировку пламени не требуется. При желании можно сделать сменные капсюли инжектора на меньшие мощности; расход топлива на малых мощностях при этом весьма заметно упадет. Простота конструкции в данном случае достигнута благодаря использованию схемы с неполным разделением воздушных контуров: весь воздух засасывается через отверстия в корпусе, но часть его увлекается горящей газовой струей через отверстие диаметром 12 мм в дожигатель.

Неполное разделение воздушных контуров не позволяет выйти на мощность свыше 1,2-1,3 кВт: Re в камере сгорания скачет «выше крыши», отчего начинается горение хлопками вплоть до взрыва, если попытаться наладить пламя, поддав газку. Поэтому, не имея опыта, инжектор в это горелку лучше ставить 0,3-0,4 мм.

Горелка с полным разделением воздушных контуров, чертежи которой даны справа на рис., развивает мощность до нескольких кВт. Поэтому в ее арматуре необходим, кроме запорного на баллоне, и регулировочный вентиль. Совместно со скользящим первичным эжектором он позволяет в достаточно широких пределах регулировать температуру пламени, выдерживая минимальный на данной мощности его расход. Практически, выставив вентилем пламя желаемой силы, перемещают первичный эжектор, пока на пойдет узкая голубая струя (очень горячая) или широкая желтоватая (не такая горячая).

Для горна и кузницы

Двухконтурная горелка с полным разделением контуров пригодна и для кузнечных работ. Напр. , как за 10-15 мин соорудить из подручных материалов горн для только что описанной, см. видео:

Видео: газовый горн за 10 минут

Слесарно-кузнечная газовая горелка специально для горна также может быть построена по полной двухконтурной схеме, см. след. ролик.

Видео: газовая горелка для горна своими руками

И, наконец, мини газовая горелка может греть и маленький настольный горн; как их вместе сделать самому, см.:

Видео: мини-горн своими руками в домашних условиях
Для тонкой работы

Здесь на рис. даны чертежи газовой горелки со встроенным регулировочным вентилем для особо точных и ответственных работ. Ее особенность – массивная камера сгорания с охлаждающим оребрением. Благодаря этому, во-первых, уменьшаются термические деформации деталей горелки. Во-вторых, случайные скачки подачи газа и воздуха практически не влияют на температуру в камере сгорания. В результате установленное пламя долгое время держится очень стабильно.

Высококачественная газовая горелка для особо ответственных работ

Высокотемпературная

Наконец, рассмотрим горелку, предназначенную для получения пламени максимально высокой температуры – на 100% изобутане без наддува это горелка дает пламя с температурой более 1500 градусов – листовую сталь режет, плавит в мини-тигле любые ювелирные сплавы и размягчает любое силикатное стекло, кроме кварцевого. Неплохой инжектор для этой горелки получается из иглы от инсулинового шприца.

Высокотемпературная газовая горелка

Отопительные

Если вы планируете раз навсегда перевести свою старую печку или котел с дров-угля на газ, то у вас нет иного выхода, как приобрести модулируемую горелку с наддувом, поз. 1 на рис. В противном случае любая экономия на самоделке скоро будет съедена перерасходом топлива.

Отопительные газовые горелки

В случае, когда для обогрева требуется мощность более 12-15 кВт и вдобавок есть человек, готовый и способный взять на себя обязанности истопника, регулирующего подачу газа сообразно наружной температуре, более дешевым вариантом будет двухконтурная атмосферная горелка для котла, схема устройства которой дана на поз. 2. Хорошо в данном качестве зарекомендовали себя т. наз. саратовские горелки, поз. 3; они выпускаются на широкий диапазон мощностей, давно и успешно применяются в теплотехнике.

Если же вам нужно продержаться на газе некоторое время, напр., до конца отопительного сезона, и затеять затем реконструкцию системы отопления, или запустить на газе, напр., дачную либо банную печку, то для этого своими руками может быть изготовлена полутораконтурная газовая горелка для печи. Схема ее устройства и работы дана на поз. 4. Непременное условие – топка отопительного прибора должна быть с поддувалом: если пускать вторичный воздух в зазор между зевом топки и корпусом горелки, расход топлива существенно возрастет. Чертеж полутораконтурной газовой горелки для печи мощностью до 10-12 кВт дан на поз. 5; продолговатые отверстия для забора первичного воздуха должны находиться снаружи!

Кровельные

Газовая горелка для кровельных работ с современными наплавляемыми материалами (кровельная лампа) обязательно выполняется двухрежимной: на половинной мощности прогревают подстилающую поверхность, а на полной наплавляют покрытие после разворачивания рулона. Промедление здесь недопустимо, поэтому тратить время на переналадку горелки (что возможно только после ее остывания) нельзя.

Устройство кровельной газовой горелки промышленного производства показано слева на рис. Она двухконтурная по схеме с неполным разделением контуров. В данном случае такое решение допустимо, т.к. горелка работает на полной мощности ок. 20% времени технологического цикла и эксплуатируется подготовленным персоналом вне помещения.

Газовые горелки для кровельных работ

Самый сложный узел кровельной лампы, вряд ли повторимый в домашних условиях – клапан переключения мощности. Однако без него возможно обойтись ценой небольшого увеличения расхода топлива. Если вы – мастер-универсал и кровельными работами занимаетесь эпизодически, то снижение рентабельности из-за этого не будет заметно.

Технически данное решение реализуемо в горелке со связанными парами воздушных контуров, см. справа на рис. Переход с режима на режим осуществляется либо установкой/снятием корпуса внутренних контуров, либо просто перемещением лампы по высоте, т.к. режим работы такой горелки сильно зависит от противодавления на выхлопе. Для прогрева подстилающей поверхности лампу относят от нее подальше, тогда из сопла пойдет мощный широкий поток не чрезмерно горячих газов. А для наплавки лампу подводят ближе: по кровельному материалу растечется широкий «блин» пламени.

В заключение

В этой статье рассмотрены лишь отдельные примеры газовых горелок. Общее число их конструкций только на «домашний» диапазон мощностей до 15-20 кВт исчисляется сотнями, если не тысячами. Но будем надеяться, что и вам пригодится какая-то из описанных здесь.

перейти к перечню всех печей >>

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Используемые источники:

  • https://svarkaed.ru/oborudovanie-dlya-svarki/vybiraem-gazovuyu-gorelku.html
  • https://sovet-ingenera.com/gaz/equip/ustroystvo-gazovoy-gorelki.html
  • https://tutsvarka.ru/oborudovanie/gorelka-gazovaya
  • https://clubpechnikov.ru/gazovaya-gorelka/

Изготовление горелок — Althoff Woodshop

Инструментальное производство

Автор Рис Альтхофф

Часть I: Создание горелок кузницы

Кузня — это просто изолированная оболочка без горелки (или нескольких горелок, в моем случае). Итак, первое, что я сделал, это построил кузнечные горелки. Я построил их из деталей из сантехнического отдела моего местного хозяйственного магазина.

Эмпирическое правило при строительстве кузницы состоит в том, чтобы иметь одну из этих 3/4-дюймовых пропановых горелок на каждые 350 кубических дюймов объема кузницы. Оболочка, которую я использую (старый баллон со сжатым воздухом, который я купил на Craigslist за 20 долларов), позволит мне иметь около 650 кубических дюймов объема, если учесть 2-дюймовую изоляцию внутри.

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Газовые горелки для горнов, печей и печей

Портер, Майкл

Купить на Амазоне

Подготовка трубы горелки

Для начала я взял свой отрезок трубы длиной 12 дюймов и диаметром 3/4 дюйма и просверлил отверстия через каждые 90º вокруг трубы длиной около 3 дюймов. Сначала маленьким сверлом для пилотных отверстий, а затем большим сверлом. Затем я закончил напильником, чтобы превратить множество отверстий в длинные прорези.

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Газовый ускоритель в сборе

Сделав прорези в основном корпусе, я перешел к «газовому ускорителю в сборе». Это просто латунный ниппель 1/8″ NPT с наконечником для сварки MIG. Чтобы продеть латунную трубку через торцевую заглушку 3/4″ из черного железа, я вставил ее в свой токарный станок и использовал его, чтобы просверлить в центре заглушки отверстие, достаточно большое, чтобы латунный ниппель мог пройти через него. Затем я просверлил и нарезал отверстие сбоку на крышке для установочного винта, чтобы он оставался на месте. Я поставил на токарный станок латунную торцевую заглушку диаметром 1/8″, просверлил центр и нарезал резьбу, чтобы принять наконечник MIG.

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Дроссельные втулки горелки

Теперь перейдем к дроссельным втулкам. Они регулируют поток воздуха, регулируя воздушно-топливную смесь. Я использовал 1-дюймовую железную трубу, которая прекрасно сочетается с 3/4-дюймовой трубой. Я вырезал участок примерно на полдюйма длиннее щелей и очистил его. Я бросил его на свой токарный станок, чтобы отшлифовать плавный наклон внутрь на одном конце, который помогает с потоком воздуха. Затем я добавил установочный винт и перешел к соплам.

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Сопла горелки

У нас есть пример, когда я был слишком взволнован и забыл сделать хорошие снимки. Форсунки изготовлены из трубы 1,5″ длиной около 2,5″ с трубой 3/4″ длиной 1″, которая действует как воротник для закрытия зазора между трубой 3/4″ и трубой 1,5″. Это была плотная посадка, которую я сварил вместе, что вы можете видеть на втором изображении. Я, конечно, должен был протестировать их, прежде чем переходить к созданию основного корпуса.

Посмотреть в полном размере

Посмотреть в полном размере

Используемые инструменты и материалы

  • Латунный стержень 1/4″ (для сборки газового ускорителя) Это надежно, если у вас есть токарный станок и вы хотите просверлить и нарезать резьбу на своей собственной трубке инжектора, что я и сделал позже.

  • Латунная трубка с резьбой для газового ускорителя. Это альтернатива латунному стержню, если у вас нет токарного станка или вы просто хотите более простой вариант.

  • Наконечники Mig для газового ускорителя — рабочий конец, который впрыскивает газ в трубку горелки.

  • Газовая горелка Bernzomatic TS8000 Mapp. Я использую ее для зажигания горелок, а также для многих других полезных целей в магазине.

  • Сварочный аппарат с флюсовой проволокой. Сварочные аппараты с флюсовой проволокой — один из самых дешевых способов начать сварку. Обратите внимание, это не тот, который у меня есть, но он должен сработать для этой работы.

  • Токарный станок JET — это более новая версия моего токарного станка, который я обычно использую для деревообработки, но он также помог в этом проекте по сверлению идеально отцентрованных отверстий в круглых заготовках.

  • Nova G3 4-кулачковый патрон для токарного станка — это патрон, который я использовал на своем токарном станке. Обязательно приобретите резьбовой адаптер подходящего размера (продается отдельно), чтобы он подходил к вашему токарному станку.

  • Настольные тиски. Они немного отличаются от моих, но вы не можете превзойти их по цене и, безусловно, вам пригодятся.

  • Набор Tap and Die – отличается от того, что есть у меня, но для этого проекта должно хватить. Это проверенный бренд и цена адекватная.

  • (книга) Газовые горелки для кузниц, печей и печей – эта книга оказала мне неоценимую помощь в этом процессе.

латунь, кузница, сборка, металл, металлообработка, пропан, инструмент, изготовление инструментов

Рис Альтхофф

Gas Forges : Создание вашей первой газовой горни : anvilfire.com статьи для слесарей

Сборка вашей первой газовой кузни

На протяжении многих лет Anvilfire помогла многим людям построить газовые горны и устранить неполадки. Вот советы и указатели для более распространенных проблем.

Внимательно прочтите страницы Рона Рейла на ABANA:

Не делайте его слишком большим: У вас может возникнуть соблазн сделать кузницу достаточно большой для каждого проекта, который вы захотите сделать. Не. Ни одна газовая кузница не может сделать все это. Газовые горны легко сделать, и со временем вы можете сделать несколько. Камера диаметром 5 дюймов и длиной 10 дюймов сделает МНОГО ковки, и она очень удобна для первого проекта. Это размером с мини-кузницу Р. Рейла. и адекватно нагревается одной горелкой R. Reil EZ Эмпирическое правило составляет около 240 кубических дюймов камеры для одной горелки EZ.

Используйте не менее 2 дюймов изоляции вокруг камеры: Первый или два дюйма должны быть из каовой шерсти, а внешний слой может быть из перлита или вермикулита. Покройте внутреннюю поверхность ITC-100, оно того стоит. Вам понадобится около ½ пт. для типичного горна или пинты для кузницы с двумя горелками. Настоятельно рекомендуется использовать каовул для камеры вашей первой кузницы. С ним очень легко работать, и он очень быстро нагревается. Пол должен быть сделан из куска печной полки или полутолстого огнеупорного кирпича. Позже вы, возможно, захотите попробовать литейный рефакторинг, который более долговечен.

Закрыть: Как только горн нагревается до красного каления, основная потеря тепла происходит за счет лучистого тепла. Спереди и сзади большие окна, которые необходимо заблокировать, чтобы отражать тепло обратно. Хорошей идеей будет сделать маленькое (диаметром 2 дюйма) отверстие сзади, чтобы через него можно было просунуть долгую работу, и оставить большое открытое окно спереди, которое можно забить огнеупорным кирпичом, чтобы оно подходило для работы. (Мягкий огнеупорный кирпич предпочтительнее дешевых тяжелых желтых вещей, которые вы покупаете в хозяйственном магазине). Не поддавайтесь искушению запаковать его слишком туго. Расширяющийся горячий газ нуждается в сбросе. Особенно это касается атмосферных горелок. Эмпирическое правило для размера вентиляционного отверстия должно как минимум в семь раз превышать площадь поперечного сечения горелки (около 3,5 кв. Дюйма для трубы ¾ дюйма).

Инструменты: Вам не нужно ничего, кроме обычных гаражных инструментов. Сабельная пила очень удобна для резки относительно тонкого металла, но не обязательна.

Конструкция: Вам не нужна железная труба с ½-дюймовой стенкой. Если горн правильно утеплить, то докрасна раскалится только область вокруг горловины. Листовой металл 14ga или даже легче. Если вы предпочитаете тяжелую конструкцию, уменьшите вес до того, что вы сможете поднять самостоятельно. Многие кузницы сделаны из выброшенных бутылок из-под фреона. В зависимости от ваших навыков и ресурсов, создание кузницы может занять один или два выходных.

Вашей кузнице нужно крыльцо: Много работы делается прямо у входа в горн. Позаботьтесь о том, чтобы можно было сложить огнеупорный кирпич (твердые желтые дешевые парни) перед горловиной, чтобы вы могли положить туда маленькие кусочки.

Горелки: Существует два типа горелок «надувные», где воздух приводится в движение электрическим вентилятором, и «атмосферный» или «Вентури», когда для всасывания воздуха используется высокоскоростная газовая струя. Атмосферные горелки проще в изготовлении, но немного сложнее в настройке. Если вы находитесь на уровне моря, настоятельно рекомендуется начать с горелки EZ типа RR. http://www.frontiernet.net/~metalcast/reil_1.html (нажмите кнопку ПРОПАНОВАЯ ГОРЕЛКА). Хотя это не самая эффективная конструкция, ее можно построить из готовых деталей сантехники за полдня. Позже вы можете заменить его чем-то более продвинутым. Страница Рона – это ресурс для атмосферных горелок. Он и упомянутые там люди много сделали для развития этой технологии.

Атмосферные горелки используют более высокое давление газа и меньшие размеры отверстия. Обычно струя № 58 работает под давлением 0-20 фунтов на квадратный дюйм. На высоком уровне кузница будет реветь, как реактивный двигатель. Выхлоп должен быть оранжево-желтым или, возможно, немного голубым, если вы хотите, чтобы он был богатым.

Если у вас возникли проблемы со сверлением отверстий с малым размером струи, то проволочные контактные наконечники MIG станут отличным решением.

Много воздуха: Мини-горн может потреблять бутылку пропана размером с барбекю за день. Это много кислорода. Если кузнице не хватает кислорода, то и вам тоже! Хуже того, если в кузнице недостаточно кислорода, она будет производить угарный газ. Отравление угарным газом коварно. Вы можете не заметить этого, пока не станет слишком поздно! Убедитесь, что у вас достаточно вентиляции. Большой вентилятор тоже хорошая идея.

Не горючие вещества: Вы собираетесь уронить горячую сталь; будут летать куски раскаленной окалины и будут искры. Раскаленный докрасна утюг, приземлившись на голую древесину, мгновенно воспламенится — нечего возиться с обугливанием. Убедитесь, что вокруг кузницы нет горючих материалов. Кусок цементной плиты является хорошей поверхностью для установки горна.

Также рекомендуется закрыть газовую линию гибким кабелепроводом. Если вы уроните горячую сталь на резиновый пропановый шланг, вам все это не понравится! То же самое касается шнура питания вентилятора.

— Адам Уайтсон, 2003 г.

Вентиляция:

Во многих цехах газовые топки используются невентилируемыми. Тем не менее, их можно использовать таким образом только при ОЧЕНЬ хорошей вентиляции, открытых дверях и окнах, желательно размером с гаражную дверь. В замкнутом пространстве они должны иметь вытяжку и вытяжку (дымоход).

Горелки: Forge Burner Соотношение: Мы получаем много вопросов по этому поводу. Вот некоторые комментарии:
  1. Мы неоднократно просили, чтобы люди задавали размеры площади, а НЕ объем, когда задавали вопросы. Подумайте о разнице, прежде чем задавать вопрос, связанный с объемом. Также никогда не думайте, что нам известны детали чьих-то планов.
  2. СУЩЕСТВУЕТ область, которую следует учитывать, и это минимальный размер вентиляционного отверстия кузницы по отношению к горелке. Я считаю, что соотношение составляет 7: 1 (площадь к площади).
  3. Для любой горелки существует оптимальный объем горна. Тогда есть еще минимум и максимум. Вы не можете использовать горелку любого размера с кузницей любого размера ИЛИ отрегулировать горн за пределами рабочего диапазона горелки.
  4. При покупке коммерческого продукта ПЕРВЫМ человеком, которого вы должны спросить о специфике, является производитель ИЛИ продавец, если он компетентен. Рекс Прайс может точно сказать вам, для чего предназначены его горелки, и я полагаю, что он предоставляет техническую информацию о горелке и на своем веб-сайте.
  5. Как уже отмечалось, разные горелки имеют разные уровни производительности. Вы не можете предположить, что самодельная горелка EZ с плохо просверленными, заусенцами по краям и кривым отверстием будет работать так же, как продукт, разработанный и изготовленный профессионалами с использованием прецизионных станков.
Адам ответил на вопрос (250 кубических дюймов на 3/4-дюймовую горелку EZ против 500 кубических дюймов на 3/4-дюймовую T Rex)

Как отмечали другие, “Ваш пробег может быть очень большим” – гуру


Горелка Гуру:
Лучший способ построить надежную газовую горелку — не делать форсунки и нестандартные фитинги. Горелка выше зажжет небольшую кузницу для сварки тепла.

Детали для изготовления:

  • 9″ из 3/4″ трубы сортамента 40 с резьбой на одном конце (может быть половина 18-дюймового ниппеля)
  • Переходник с 3/4″ на 1½”
  • Трубный ниппель длиной 3 дюйма, сечение 1/8 дюйма, 40 мм
  • Трубный ниппель 1½”, график 40 (разрезать пополам до длины 1½”)
  • (1) компрессионный фитинг с трубы 1/8″ на трубу 1/4″
  • (1) Наконечник MIG диаметром 1/4 дюйма и внутренним диаметром 0,040 дюйма
  • Шаровой кран 1/4 дюйма
  • Втулка от 1/4″ до 1/8″ NPT
  • Переходник 1/4″ NPT на левый топливный шланг для сварки.
  • Кронштейн для крепления трубы 1/8 дюйма (наружный диаметр 0,405 дюйма) в центре трубы 1½ дюйма.
Все эти детали можно приобрести в хорошем сантехническом или строительном магазине, кроме кронштейна и переходника для сварочного шланга. Переходники для сварочных шлангов можно приобрести у любого поставщика сварочных материалов.

Кронштейн — единственная деталь, которую необходимо изготовить. Есть два способа сделать это. Один выпиливается из стержня 1/8 дюйма и приваривается, как указано выше. Второй — сделать его из стального или алюминиевого бруска диаметром 1/2 дюйма и прикрутить его сбоку к впускной трубе. газовая трубка вставляется в отверстие 7/16 дюйма или 13/32 дюйма (0,4063 дюйма) с помощью установочного винта, удерживающего ее на месте. Все вышеперечисленные латунные фитинги будут работать в такой конструкции. В первом способе все, что нужно, это ножовка, напильник и способ сварки деталей. Во втором все, что нужно, это ножовка, напильник, сверла, метчики и небольшой сверлильный станок.

Эта горелка не имеет регулировки подачи воздуха, а в сварном исполнении не имеет регулировки глубины сопла. Тем не менее, я построил несколько таких горелок, и каждый раз они работали. Они имеют правильный размер для плавки или ковки фреоновых баллонов, как показано ниже.


Регулируемая горелка: В этой горелке используется кусок трубки лампы для создания регулируемой горелки, в которой можно изменять глубину впускного отверстия и использовать воздушную заслонку. Недостатком этой конструкции является то, что трубка лампы представляет собой прямую трубную резьбу, и фитинги будут протекать, если только они не будут сильно легированы заполненной отвердевающей смазкой для труб (не одним из новых анаэробных типов). Обратите внимание, что гайки для трубки лампы также довольно дороги, а конструкция требует четырех.

Центр кронштейна представляет собой кусок цельного стержня (круглого, шестигранного или квадратного сечения), просверленный по длине для прохождения трубки лампы. Он приваривается к горелке так же, как и конструкция выше. Диск демпфера вырезается из любого подходящего куска листового металла. Я использовал пару поддонов для свечей, которые были у меня под рукой. Чашеобразные кастрюли приобрели красивую плавную форму. Все фитинги представляют собой трубы 1/8 дюйма, как и в первом варианте.

Трубка лампы SPT 1/8 дюйма имеет диаметр 0,385 дюйма. Сверло «W» (0,386 дюйма) как раз подходит для того, чтобы сделать отверстие. Я использовал сверление шестигранника 3/4″ и обтачивал концы на маленьком токарном станке.


Сварочное приспособление Это грубое приспособление, сделанное из обрезков, которые у меня лежали, использовалось для изготовления примерно дюжины таких горелок, и все они были достаточно хорошо отцентрированы, чтобы можно было видеть через отверстие MIG с конца 9-дюймовой смесительной трубки.

Это было сделано из ломовой пробки, вырезанной из куска соснового пиломатериала толщиной 1-1/2 дюйма с помощью кольцевой пилы 1-5/8 дюйма. Его диаметр подходил для трубы диаметром 1-1/2 дюйма (внутренний диаметр 1,61 дюйма) и имел направляющее отверстие диаметром 1/4 дюйма. Кусок резьбового стержня 1/4 дюйма был ввинчен в древесину (отверстия такого же размера в мягкой древесине меньше и плотно прилегают). Труба 1/8 дюйма сортамента 40 имеет диаметр .269.”ID, так что он был немного ослаблен на стержне, поэтому я закрепил его изолентой. Это привело к беспорядку, когда оно стало горячим от сварки, поэтому я обернул его прокладкой в ​​​​следующий раз, когда использовал его. На тонкой трубе настенного светильника он был намного свободнее, поэтому я просто отцентрировал его вручную и зафиксировал на месте. Для лучшей посадки можно было бы сделать простые втулки.

ВВЕРХУ: Плавильная печь с фреоновым баллоном с футеровкой Kaowool толщиной 2 дюйма и полным кирпичным дном половинной длины (поверх Kaowool), облицованным ITC-100. Используя горелку №1 нашего гуру. Та же самая горелка может зажечь большую печь, плавя алюминий или цинк.

В этой маленькой плавильне используется тигель №1 (3,2 фунта латуни) — ВЫШЕ среднего.

Он плавит полный 3-фунтовый тигель примерно за 5 минут или меньше, когда печь и тигель горячие (примерно от 10 до 15 минут).

Мы больше не рекомендуем строить плавильни таким образом. Снятие крышки и вертикальный подъем тигля, требующие специальных щипцов (см. выше), являются пережитком тех времен, когда печи были облицованы тяжелым кирпичом.

Сегодня при использовании легких огнеупоров конструкция кузницы и печи может и ДОЛЖНА быть другой. У небольших плавильных установок вся верхняя часть и корпус могут быть сняты, а тигель можно взять прямо с помощью щипцов для заливки. Это экономит драгоценное время при переходе от подъема к щипцам для заливки. В более крупных плавильнях могут использоваться подъемные корпуса с противовесами или грейферные раковины с диагональным разделением, подобные тем, которые используются гончарами.

Подробности позже.



Ссылки и ссылки

  • Газовые горелки Книга о горелках и кузницах Майкла Портера
  • Глупая горелка кузницы
  • Газовая кузница Вопросы и ответы
  • Факты о газе
  • Знаменитая 10-минутная газовая кузница
  • Микрокузница
  • NC-TOOL Whisper Momma Обзор продукта
  • NC-TOOL Обзор продукта Whisper Baby
  • Тестирование ITC на демо-версии Kaowool iForge с плавильной печью для банок фреона.
  • ITC-100 и продукты ITC The anvilfire Store
  • Страница горелки RON REIL

Авторское право © 2003–2005 Джок Демпси, www.anvilfire.com

Планы построить простую газовую кузницу

держатель горелки изготовлен из 1 Стандартный черный патрубок 1/2 дюйма длиной 4 1/2 дюйма и два кабелепровода 1 1/2 дюйма стопорные кольца. Я отрезал нитки от своих, чтобы они выглядели немного лучше, но это не обязательно. Ниппель трубы и стопорные кольца для кабелепроводов можно найти в любом крупном магазине хозяйственный магазин. Используя сверло № 7, я просверлил, а затем нарезал резьбу. в держатель горелки для три болта 1/4-20 NC, которые будут удерживать горелку.  На рисунке ниже показан крупный план держателя горелки после того, как он был просверлить и заклеить скотчем.

  Ниже несколько картинки горн с горелкой держатель установлен и с прикрученными ножками. Я прикрутил ноги к кузнице с помощью винтов с шестигранной головкой 1/4–20 x 3/4 дюйма. Горелка держатель был смещен 2 дюйма от центра спереди назад из-за двух дюймов Прочное одеяло, которое будет использоваться в задней части кузницы и на 2 1/2 дюйма от верхней мертвой точки. Отверстие в корпус кузницы для держателя горелки был изготовлен с помощью 2-дюймовой кольцевой пилы в беспроводная дрель. Будьте осторожны при сверлении отверстия, потому что вы не сверлят плоскую поверхность, и кольцевая пила захочет захватить, когда он начинает проходить сквозь сталь. Сейчас я построил еще несколько 5-галлонных ведер. кузницы с оригинал единственное важное, что я сделал, это добавил жесткий диск размером 2 x 1 1/2 дюйма. кабелепровод, уменьшающий шайбы к обеим сторонам корпуса кузницы при установке держатель горелки помогает немного укрепить тело для вес горелки. На картинке слева ниже показано близкое до редукционной шайбы. Они доступны в большой коробке магазины такие как Lowes и Home Depot.

Следующий картинка ниже кузнечное тело после того, как оно было окрашен аэрозольной краской Rustoleum High Heat. Подкладка из прочного одеяла и дно огнеупорного кирпича также были установлены. Я использовал 4 беговых фута из прочного одеяла толщиной 1 дюйм и шириной 24 дюйма, чтобы выровнять кузницу. Сначала я вырезал два круглых диска из дюрабланкета. чтобы сформировать заднюю стенку, я установил два слоя 1-дюймового прочного одеяла. покрывало для боковых стен. Затем я использовал два 9″x 4 1/2″ x 3/4″ тяжелый огнеупорных кирпичей для пола кузницы, вам придется вырезать один из кирпичи по длине. Я резал свой огнеупорный кирпич пилой по металлу, а ты мог также используйте угловую шлифовальную машину 4 1/2 дюйма с тонким шлифовальным кругом. не имеют доступа ни к одному из них, их также можно разрезать с помощью ручное долото. Забейте кирпич со всех сторон и продолжайте медленно разрезая его до конца. При работе с керамическое одеяло и резка огнеупорных кирпичей всегда носят надлежащее защита органов дыхания.


Следующий картинка ниже относится к готовая газовая кузница с огнеупорным кирпичом установлены передние и боковые горелки. При установке горелки сборка в кузнице вспышка не должна простираться вниз в кузнечную камеру, он должен быть вверху внутри Прочное одеяло толщиной около 1 дюйма для защиты факела от высокой температуры в помещении. кузнечная камера. Внутри принадлежащий кузница также был покрыт 2 фунтами покрытия Plistix 900F. Плистикс 9Покрытие 00F помогает повысить эффективность горна, а также предотвращает всплывание волокна из керамического покрытия. я не покрывала в передний край керамического полотна с покрытием Plistix, это придайте одеялу мягкий край, который поможет запечатать переднюю часть с огнеупорные кирпичи. Фронт из огнеупорного кирпича определенно не самый эффективный способ закрыть переднюю часть кузницы, но он очень адаптируется к множество различных конфигураций открывания. Это также очень дешево и быстрый способ закрыть переднее отверстие. Открытие в кузница имеет размеры 4,5 x 4,5 дюйма, но, как я уже сказал, вы можете настроить отверстие на соответствовать работе, которую вы делаете в то время. На картинке ты также видно, что я замазал пространство между держателем горелки и трубка горелки с ломом Durabblanket, это поможет герметизировать эту область немного лучше и предотвращает попадание тепла вокруг горелки трубка.

На картинке ниже кузницы с боковой горелкой, работающей на 7,5 фунтов на квадратный дюйм, кузница работает уже около двенадцати лет. минут. Кусок мягкой стали размером 1 1/4″ x 1/4″ был внутри. кузнице около 4 минут, когда был сделан этот снимок.

Картинка ниже крупный план внутри кузницы с горелка работает на 7,5 фунтов на квадратный дюйм. Этот крупный план также дает вам хороший обзор Плистикс 9Покрытие 00F, установленное поверх керамического покрытия Durablanket.

Пожалуйста посещай меня часто спросил страница с вопросами содержит более полезную информацию о строительство газовых горнов и атмосферных газовых горелок. пожалуйста, проверьте эта страница вышла, там масса информации. есть список запчастей ниже, который содержит все части и количества, использованные для создания этого кузница. Если есть вопросы, которые я оставил без ответа построить эту кузницу, пожалуйста, дайте мне знать, чтобы я мог помочь вам с их. Я также был бы очень признателен за ваши комментарии и предложения по этим планам строительства кузницы. Мой электронный адрес ниже.


Обновление: 12 января 2006 г. : Сегодня измерил температура внутри кузницы с помощью цифрового датчика серии Omega Hh400. Термометр и термопары # KHXL-14U-RSC-12, оба эти изделия можно приобрести в омега.com. Кузница была запущена и работала уже пятнадцать минут. с регулятор пропана установлен на 7 фунтов на квадратный дюйм, а показания температуры внутри кузница была 2120 ºF. Я использую стальную служебную тележку размером 16 x 30 дюймов (лот № 5107). что я купил в Харборе Фрахт для моей кузнечной тележки, их можно купить за 23 доллара на распродаже. Это намного проще, чем пытаться собрать все материалы и построить твой собственный тележка.

Обновление: 2 февраля. 2006: Сегодня я измерил температуру внутри кузницы с помощью Omega Hh400 Series Цифровой Термометр. Кузница была запущена и работала уже пятнадцать минут с регулятор пропана установлен на 15 фунтов на квадратный дюйм и показания температуры внутри в кузница была 2250 º F.

Обновление:   11 марта, 2006  Я нашел источник для огнеупорных кирпичей с теплоизоляцией 2600 ° F, поэтому я заменил сверхмощный огнеупорные кирпичи, которые я использовался для передней части кузницы с изолированными шамотными кирпичами. Этот должно помочь улучшить производительность кузницы.

Обновление: 4 ноября 2006  Всего внутренний объем этой кузницы составляет примерно 460 кубических дюймов, так что это было бы в лучшем случае маргинален для достижения температуры кузнечной сварки. эмпирическое правило для Боковые горелки для кузнечного объема: (1) 3/4-дюймовая боковая горелка для каждого 350 куб. дюймов внутреннего пространства кузницы, если вы хотите получить кузницу сварка температуры. Примечание: эти цифры относятся к правильно изолированному кузница. я поговорил с несколькими мастерами ножей, которые построили эту кузницу с двумя горелки вместо одного, чтобы убедиться, что они могут добиться кузнечной сварки температуры и они очень довольны результатами.

Обновление:   10 марта 2009  Самая большая проблема с простым газом кузница заключалась в том, что задняя часть кузницы была закрыта. Следовательно, один не мог нагреть центр длинной заготовки. Другие люди высказывали замечания и по поводу газовой кузницы, они предположили, что это включает отверстие в спине. Я изначально предложил просто просверлить отверстие в задней части и заткнуть его куском дюрабланкета когда вы им не пользовались. Тем не менее, я хотел придумать лучший метод, чем просто просверлить отверстие в листовом металле, скорее всего сгорит в мгновение ока. Тогда мне пришла в голову идея использования той же двери, которую NC Tool использует на своих газовых кузницах. У них есть одно отверстие, через которое можно продеть стержень и у другого была откидная дверца, которая закрывалась, когда она не использовалась. я купил несколько из них у NC Tool и установил один на последний простая газовая кузница, которую я построил. Ниже представлены некоторые фотографии кузница с дверью и некоторые замечания по процессу установки дверь. Вы можете использовать эту же установку на кузне для бутылок с фреоном, воздух кузница для резервуаров, кузница для пропановых баллонов или кузница для изготовления корпусов из листового металла также.

На первом изображении показаны два разных отверстия, доступный из инструмента ЧПУ. ( примечание: втулка с фиксированным отверстием называется чугунной, а тот самый с дверью называется чугунная втулка с клапаном, если хотите закажите один из NC Tool. ) На втором изображении задняя часть корпуса кузницы с 3 Отверстие шириной 3/4 дюйма и высотой 2 1/4 дюйма, прорезанное в центре корпуса кузницы. . После того, как вы прорежете отверстие в задней части кузнечного станка, и отверстия просверленные, вы можете установить два слоя 1-дюймового прочного одеяла, которое вы использовать для спины кузницы, а затем вырезать отверстие в прочном одеяле того же размера, что и отверстие, которое вы вырезаете, и дверная фурнитура будет скользить прямо внутрь. (Примечание: я использую старый кухонный нож для очистки овощей, чтобы в Дурабланке )

На этих фотографиях задняя часть кузницы с установленной дверью с винты для листового металла, которые поставляются с втулкой, и на одном изображении показано дверь с торчащим куском инвентаря.


Обновление от 03.12.2015 : Недавно я посетил магазин промышленных покрытий в Луисвилле, штат Кентукки, и у них были ведра в картина выше для продажи. Имеют прямые вертикальные стороны вместо конических, как ведра, которые у меня были раньше. Это значительно облегчит изготовление набора ножек для кузницы. Они также чувствуют, что они сделаны из более толстой стали калибра. Так что если вы ищете источник для 5-галлонных ведер, вы можете захотеть проверьте местный магазин промышленных покрытий, чтобы узнать, есть ли у них этот тип ведро.

Обновление от 05.12.15: Мой друг недавно дал мне ведро на картинке выше, оно называется 5 галлон ведро/ведро перепаковочное, что будет отличным вариантом для изготовления ведра кузница, использующая две горелки вместо одной, из-за размера этого ковш имеет диаметр 12 дюймов и высоту 16 дюймов вместо обычных пяти галлоновые ведра диаметром 12 дюймов и высотой 13,5 дюймов. Внутренний объем кузницы, построенной с ковшом такого размера, был бы правильным. на 700 кубических дюймов, что делает его идеальным размером для двух 3/4-дюймовых боковых рычагов или Z Горелки. Транспортный ковш также имеет прямую вертикальную стороны, так что это также было бы легче сделать наборы ног, чтобы соответствовать. Единственная проблема с этими ведрами в том, что их трудно найти и стоимость в Интернете составляла около 60 долларов за ведро. Может быть, у вас будет лучше найти их, чем я сделал покупки в Интернете. я только хотел опубликовать это, так как это просто еще один вариант, который есть построить немного большую кузницу с ковшом.




Части кузницы Список:

(1) 5 галлонов ведро металлическое
(2) 1 1/2 “x 1/8” плоский брусок длиной 25 дюймов или аналогичный
(7) 1/4-20 х 3/4 дюйма NC шестигранник винты с головкой ( 3 для держателя горелки и 4 для крепления ножек в кузнечное тело)
(7) 1/4-20 шестигранник орехи ( 3 шт. держатель горелки и 4 к прикрутите ножки к корпусу кузницы)
(4) 1/4 “плоский шайбы
(4) контргайки 1/4″
(1) 1 1/2″ х 4″ график 40 черная труба ниппель
(2) кабелепровод 1 1/2 дюйма стопорные кольца
(2) 2″ x 1 1/2″ жесткая переходная шайба для кабелепровода
(4 беговые ноги) 1 дюйм плотность 8# 2300°F Прочное одеяло шириной 24 дюйма
(1) 3/4-дюймовая боковая горелка или (1) Z-горелка
(2) 9 дюймов х 4 1/2 дюйма х 3/4″ 3000°F сверхмощный огонь кирпичи (для кузнечного этажа)
(6) 2 1/2″ х 9″ х 4 1/2″ огнеупорные кирпичи с изоляцией 2600°F (чтобы сделать переднюю часть кузница)
(2 фунта) Плистикс 900Ф
(1) чугунная втулка или чугунная втулка с клапаном. (чтобы сделать заднюю часть отверстие порта или задняя дверь)

Ниже приведен список части, которые вы будете нужно получить от пропана бак к входу газа горелки. (Примечание: все перечисленные ниже детали ниже, входят в комплект для подключения одной горелки. )

(1) 1/4″ MPT x полный поток Hard Nose POL 7/8 Hex
(1) 1/4 дюйма X 1/4″ FPT Регулятор пропана 3-35 фунтов
(1) 0 – Нижнее соединение манометра 30 PSI с 1/4″ mpttt
(1) пропановый шланг с 1/4″ наружная трубная резьба на обоих концах
(1) 1/4″ Н.П.Т. шаровой кран
(1) 1/4″ х 1/8″ резьбовое черное железо трубная втулка

Отказ от ответственности Уведомление:
Зоеллер Фордж конкретно отказываемся от какой-либо ответственности или ответственности за ущерб или травмы в результате любого строительства, дизайн, использование или применение информации, содержащейся на этом веб-сайте.

Пожалуйста, пришлите ваш комментарии или предложения по адресу: [email protected]

Copyright © 2006 – 2015 Ларри Золлер

Последняя редакция 06.12.15

Использование газовой кузницы

Будьте в безопасности от COVID: Мы призываем всех учащихся принимать меры предосторожности, чтобы свести к минимуму передачу вируса. Пожалуйста, возьмите с собой маску и по возможности соблюдайте социальную дистанцию. Если вы чувствуете себя плохо, свяжитесь с нами, чтобы перенести встречу.

Для получения более подробной информации от ACT Government нажмите здесь

Использование газовой кузницы

Некоторые мысли об использовании газовой кузни (пропана), разве это не исчерпывающее руководство и его следует использовать на свой страх и риск.



Плановый осмотр

Для вашей безопасности жизненно важно регулярно осматривать кузницу. Обязательно проверьте наличие утечек газа и помните, что такие элементы, как уплотнительные кольца, со временем изнашиваются и требуют замены.

Вы также должны следить за повреждением футеровки кузницы, из-за которого волокна изоляции кузницы могут выйти наружу. Изоляционные волокна со временем могут вызвать серьезное повреждение легких, поэтому важно уделять особое внимание подкладке.

Вот что вам нужно сделать как минимум:

Перед каждым использованием

  • Осмотрите шланг на наличие повреждений
  • Убедитесь, что все соединения затянуты
  • Проверить, что трубка горелки свободна
  • Проверить, не повреждена ли футеровка кузницы

Каждые 3–6 месяцев

  • При каждом использовании и
  • Проверить уплотнительные кольца на регуляторе
  • Проверить герметичность мыльным раствором

Безопасность

  • Пожалуйста, руководствуйтесь здравым смыслом и будьте осторожны

  • Использование газовой кузницы может быть опасным, если оно сделано неправильно. При неправильном использовании кузницы возможны серьезные ожоги, взрывы и что похуже.

  • Всегда используйте в хорошо проветриваемых помещениях. Ядовитые газы могут быстро накапливаться в закрытых помещениях.

  • Там жарко – более 1000 градусов С, иногда, несмотря на изоляцию, снаружи тоже жарко, будьте осторожны.

  • Удалите все легковоспламеняющиеся материалы вокруг кузницы. Не оставляйте без присмотра, когда горит.

  • Держите под рукой огнетушитель.

  • Не открывайте регулятор слишком сильно, большая часть ковки может быть сделана около 70 кПа, а сварка выполняется немного выше, используйте именно то давление, которое вам нужно, – ваш газ прослужит лучше.

  • Используйте сертифицированные газовые баллоны

  • Проверить наличие утечек с помощью мыльной воды. Используйте ленточную нить, чтобы уменьшить утечки в соединениях. Любые шланги с утечками должны быть немедленно заменены.

  • Носите подходящие СИЗ (средства индивидуальной защиты), включая прочную обувь, средства защиты глаз, перчатки, фартук и прочную хлопчатобумажную или шерстяную одежду. Не носите синтетику!

  • Глядя внутрь горящей кузницы, можно необратимо повредить глаза, так как генерируется большое количество ИК-излучения. Если вам нужно часто заглядывать в кузницу, приобретите защитные очки, защищающие глаза от ИК-излучения.



Освещение кузницы

  • Переведите кран на горелке в положение «выключено».

  • Включите кран бензобака. Теперь шланг должен быть заправлен газом.

  • Поместите в горн кусок скомканной газеты.
  • Зажгите бумагу спичками.

  • Встаньте в сторону и осторожно откройте кран.



Выключение горна

  • Перекрыть кран горелки.

  • Выключите бензобак.

  • Откройте кран горелки, чтобы выпустить газ из трубы.

  • Удалите горелку из горна, чтобы избежать нагрева.

  • Дайте кузне немного остыть



Подготовка к первому сжиганию

  • Чтобы защитить внутреннюю обшивку, заполните нижнюю треть кузницы глиняным наполнителем для кошачьих туалетов (не переработанный бумажный тип!). Это уловит любой флюс, прежде чем он разъедает подкладку, и защитит от падающих предметов. Периодически меняйте кошачий туалет, особенно после использования флюса.

  • В качестве альтернативы можно использовать полку печи.

  • Возможно, при первом прожиге краска обгорела.



Настройка атмосферы

  • Поворачивая цилиндр (над краном горелки) в узле горелки, вы можете изменить направление газовой струи. Это будет варьировать количество воздуха, всасываемого в процессе Вентури.

  • Восстановительная атмосфера имеет избыток топлива и проявляется видимым пламенем, выходящим из передней части горна. Это часто важно для кузнечной сварки.

  • В окислительной атмосфере больше кислорода, чем топлива, и накипь образуется быстрее.

  • Нейтральная атмосфера имеет баланс топлива и кислорода.

  • Звук также является индикатором того, как идет кузница.


Ремонт футеровки

  • Подкладка хрупкая. Будьте осторожны и не ломайте корку без необходимости. Внешняя корка защищает внутреннее волокно, которое выполняет большую часть изоляционных функций). Внутреннее волокно может вызвать повреждение легких при вдыхании.

  • Флюс, такой как бура, очень едкий при нагревании и разъедает футеровку. Если вы делаете много кузнечной сварки и флюсования. Посмотрите на установку жертвенного куска огнеупорного кирпича или футеровки печи, чтобы защитить дно. Всегда проверяйте футеровку после сеанса сварки, когда она остынет.

  • Сломанные части твердой внешней корки можно отремонтировать с помощью грунтовки RTZ, футеровки ITC или сатанита. Их смешивают с водой и окрашивают — убедитесь, что вы дали высохнуть пару дней. При первом включении поработайте всего несколько минут, а затем выключите, чтобы мочалка высохла. Вы можете начать сеанс ковки, как только он высохнет.

Все материалы, необходимые для обслуживания кузницы, можно приобрести в магазине Gameco Artisan Supplies.

Узнай о возможностях раньше всех, подпишись на нашу рассылку

© 2022 Кузница долины Тарва. Все права защищены.

Лучшая пропановая кузнечная горелка – обзоры и руководство для покупателей. Ваш следующий нож

Если есть две вещи, которые я знаю в этом мире, это пропановые и кузнечные горелки. Если вы даже на секунду подумаете, что находитесь не в том месте, вам лучше переосмыслить это прямо сейчас. Потому что вы находитесь в правильном месте. В Интернете буквально нет лучшей статьи о лучшей пропановой кузнечной горелке, доступной где бы то ни было.

Изготовление ножей — одно из самых благодарных дел в истории планеты. Если вы думаете, что покупка сладкого ножа на Amazon — это выгодно, это еще более выгодно. Вы можете создать качественный инструмент, который прослужит не одному поколению. Кроме того, знание такой профессии, как изготовление ножей, также может быть весьма прибыльным. Существует большой спрос на ножи на заказ, а также на ремонт и переделку ножей. Для выполнения такой работы любому мастеру необходима пропановая кузнечная горелка.

В этой статье мы говорим о пяти различных пропановых кузнечных горелках. Кроме того, в этой статье рассказывается о том, какие плюсы и минусы вы можете учитывать, когда ищете собственную пропановую кузнечную горелку.

Содержание

  • На что обратить внимание при выборе пропановой кузнечной горелки
    • Количество горелок
    • Совместимость деталей
    • Качество сборки продукта
  • Пропановая кузнечная горелка

    Отзывы Goede G-4 Горелка для кузницы/литейного цеха
  • Горн из нержавеющей стали Goede G-2-90
  • Кузница для ножей Печь Литейная Печь Раку
  • Пропановая горелка для пропановой кузницы
  • Пропановая одинарная горелка
  • Заключение
  • На что обращать внимание при покупке пропановой кузнечной горелки

    При покупке кузнечной горелки я обращаю внимание на три основные вещи. Во-первых, я думаю о том, сколько горелок мне реально понадобится. Во-вторых, вы хотите убедиться, что выбранная вами пропановая горелка подходит для вашей установки. Наконец, я думаю о качестве сборки пропановой горелки.

    Количество горелок

    Для большинства людей достаточно одной горелки. Тем не менее, те из вас, кто собирается часто работать с кузнечной горелкой, могут захотеть вариант, который имеет, например, две горелки.

    Устройство с большим количеством горелок, как правило, будет немного дороже, чем установка с одной горелкой. Конечно, это также дает вам дополнительные горелки, которые могут быть дешевле, чем покупка нескольких отдельных кузнечных горелок с одной горелкой.

    Если вам нужно более двух горелок, вам, как правило, потребуется изготовить специальную пропановую горелку. Я делал это в прошлом, и если вы знаете, что делаете, это довольно просто. Тем не менее, это также требует небольшого исследования. Вам может подойти так же хорошо или даже лучше, если вы просто купите несколько установок с одной или двумя горелками и будете использовать их одновременно.

    Совместимость деталей

    При использовании пропановой горелки вы будете подключать ее к пропану. Ваши баллоны с пропаном могут быть разных размеров. Баллоны с пропаном на 20 фунтов обычно используются для более повседневного использования; многие профессионалы используют 100-фунтовые баллоны. Убедитесь, что ваша кузнечная горелка правильно подключается к размеру резервуара, который вы используете.

    Несмотря на то, что пропановую горелку можно модифицировать для подключения к резервуару другого типа, отличного от стандартного, вы должны знать об этом заранее. Это может быть головной болью, и, если возможно, идеально избегать необходимости покупать дополнительные детали и выполнять дополнительную работу.

    Качество сборки продукта

    Пропановые кузнечные горелки — это продукт, который вы можете хранить в течение длительного времени, поэтому хорошая идея — приобрести что-то, что прослужит долго. Напротив, если вы собираетесь использовать продукт для более повседневного использования, может подойти что-то более простое.
    Следует обратить внимание на страну, в которой продукт был произведен. Обычно я считаю, что продукты, произведенные в Соединенных Штатах или других западных странах, имеют более высокое качество, чем продукты, произведенные в таких странах, как Индия, Пакистан и Китай.

    Пропановая кузнечная горелка Обзоры

    Имея это в виду, давайте перейдем к обзорам. Я рассмотрел и протестировал пять продуктов, которые описаны ниже. Некоторые из этих продуктов более дорогие; некоторые из них представляют большую ценность; и некоторые из них являются достойными продуктами для покупателей с ограниченным бюджетом. Являетесь ли вы профессионалом или новичком, в обзорах, написанных ниже, вы найдете лучшую пропановую кузнечную горелку.

    Goede G-4 Горелка для кузницы/литейного цеха

    53 отзыва

    Эти пропановые горелки предназначены для использования в качестве одиночной или двойной горелки. Горелки имеют / 130 000 BTU каждая при 30 фунтов на квадратный дюйм. Длина системы составляет чуть более шести футов, а разъемы для раструба – 3/8 дюйма. Вы также можете приобрести удлинительные шланги отдельно, если считаете, что для вашего варианта использования необходима дополнительная длина.

    Эти горелки великолепны. Моя кузница нагревается всего за несколько минут. Их было очень легко настроить, и они интуитивно понятны, даже если вы новичок. Вы можете заметить, что этот регулятор работает с 20-фунтовым баллоном с пропаном, поэтому, если вы используете что-то другого размера, вам следует помнить об этом. Можно внести несколько модификаций, чтобы заставить это работать с большим резервуаром, но вам придется внести некоторые коррективы.

    Что мне нравится в этом дизайне, так это то, что конец продукта остается достаточно прохладным. Некоторым другим горелкам не хватает этого качества, что потенциально может привести к тому, что вы случайно обожжетесь. Можно сказать, что производители нашли время, чтобы собрать хорошо продуманный продукт, учитывающий не только качество, но и безопасность.

    До того, как я купил этот продукт, я в основном работал с одногорелочными печами. Но, поработав с этим какое-то время, я не хочу возвращаться. Очень приятно иметь дополнительную горелку, которую можно использовать. Это сделало мой рабочий процесс более эффективным, а, как говорится, время – деньги. Получение одной кузни с двумя горелками немного дешевле, чем получение двух кузниц с одной горелкой, что оправдывает дополнительные затраты.

    Это мой любимый набор пропановых горелок. Вторая горелка отлично подходит, если вы профессионал. Если вы новичок, простота настройки — огромный плюс. Это лучший выбор с точки зрения чистого качества; цена стоит каждой копейки.

    Посмотреть на Amazon


    Горн из нержавеющей стали Goede G-2-90

    116 отзывов

    Компания Goede также производит кузнечный станок G-2-90, который имеет сходные характеристики с G-4. Эта горелка также имеет рейтинг 130 000 BTU при 30 PIS. Система имеет горелку длиной 12 дюймов, которая подходит для отверстия диаметром 1,5 дюйма.

    Когда я впервые получил этот продукт, я сразу же заметил, насколько он прост. Устройство было легко собрать и запустить; Я ковал ножи в мгновение ока. Одним из недостатков этой системы является то, что шланг немного короче. Было бы неплохо иметь немного больше длины, но это не было большой проблемой. Как только я установил его и запустил в хорошем положении, им было легко пользоваться.

    Использование этой системы очень похоже на Goede G-4 Forge/Foundry Burner System. По сути, вы можете думать об этой горелке как об эквиваленте G-4 с одной горелкой. Для многих случаев использования одной горелки достаточно. У него такое же отличное качество, как и у G-4, но при этом на вашем банковском счете остается немного больше денег с настройкой с одним записывающим устройством.

    Посмотреть на Amazon


    Кузнечная печь для ножей Литейный завод Raku Kiln

    14 отзывов

    Кузница Raku Kiln – это надежный продукт по хорошей цене. Этот продукт изготовлен компанией Mild Steel и может работать с бутаном, пропаном, бутаном и пропаном, газовыми печами и плавильными печами. Горн имеет сопло диаметром 35 мм, а также горелку и клапан. Продукт производится в Индии.

    Несмотря на то, что продукты Goede немного дороже, этот подойдет. Качество сборки могло бы быть более прочным, но я не нашел в этом большой проблемы, когда все настроил. Настройка была простой, и вы определенно можете выковать ножи с этим. Тот факт, что это было сделано в Индии, означает, что цена немного ниже, чем у многих вариантов, сделанных в США. В то время как продукты американского производства были лучше с точки зрения качества сборки, прочность этой кузницы, безусловно, была достаточной.

    В общем, достойный продукт. Я бы порекомендовал его либо в качестве стартового продукта, либо в качестве резервной/альтернативы для более опытного производителя ножей.

    Посмотреть на Amazon


    Пропановая горелка для пропановой кузницы

    14 отзывов

    Лучшая пропановая горелка работает с бутаном, пропаном, бутаном и пропановым газом, газовыми горнами и металлургическими горнами. Он имеет сопло диаметром 35 миллиметров. Продукт поставляется с горелкой, клапаном, шлангом и регулятором.

    Обратите внимание, что регулятор давления газа предназначен для США, Австралии, Канады, Норвегии, Швеции, Новой Зеландии, Финляндии и Израиля; вы можете дважды проверить свои настройки, чтобы убедиться, что этот инструмент будет совместим с вашим оборудованием. Конечно, вы всегда можете внести коррективы в систему, если у вас есть знания и вы готовы потратить на нее немного времени. Но нет ничего хуже, чем получить несовместимый продукт, поэтому убедитесь, что у вас есть минутка, чтобы перепроверить все, когда вы решаете, какой продукт вы хотите приобрести.

    Я обнаружил, что этот продукт немного сложнее настроить, как и некоторые другие альтернативы. Но, как только я запустил его, он работал отлично. По этой причине я мог бы склоняться к другим, которые были немного проще в настройке. Но это абсолютно твердый продукт.

    Посмотреть на Amazon


    Пропановая одинарная горелка

    11 отзывов

    Эта кузница с одной горелкой — еще один хороший вариант, который вы можете рассмотреть. Он имеет диапазон рабочего давления от 1 до 21 PSI. Он работает с бутаном, пропаном и другими типами горнов и печей.

    Этот продукт отлично работает. Некоторые другие продукты из этого списка мне нравятся немного больше, но этот, безусловно, сработал. Он кажется немного менее прочным, чем некоторые другие продукты, но это отражается на цене. Вы можете рассмотреть этот вариант, если он лучше подходит для вашего бюджета или если других продуктов нет в наличии.

    Если вы занимаетесь изготовлением ножей для хобби и в настоящее время используете старую изношенную горелку или угольную кузницу, это будет обновлением. Хотя это не наш выбор номер 1, это все же хороший вариант для тех, кто ищет бюджетный вариант или что-то, что будет использоваться нечасто.

    Посмотреть на Amazon


    Заключение

    Даже если вы пироман или заядлый энтузиаст пропана, такой как Хэнк Хилл, вы можете сузить этот список до нескольких окончательных вариантов. Есть три, на которые я бы посмотрел;

    С точки зрения лучшего продукта на рынке, Goede G-4 Forge/Foundry Burner System был моим фаворитом. Это одна из довольно немногих горелок на рынке, у которых есть более одной горелки, и она отлично работает с простой настройкой. Я очень рекомендую этот продукт. Даже если обычно вам нужна только одна горелка, время от времени вам понадобится вторая, так что гибкость великолепна.

    Горн из нержавеющей стали Goede G-2-90 также является отличным продуктом. Как уже упоминалось, это, по сути, версия G-4 с одной горелкой. Выбор одной горелки немного упростит задачу и сэкономит вам приличную сумму денег. В любом случае, в большинстве случаев вам нужна только одна горелка за раз. Это отличное соотношение цены и качества, и я определенно рекомендую этот вариант как надежный, хорошо сделанный выбор.

    The Knife Forge Furnace Foundry Raku Kiln тоже достойный продукт. Он вышел по более низкой цене, чем другие, и по-прежнему работал достаточно хорошо. Можно было сказать, что качество было немного ниже, чем у горелок американского производства, но это помогло. Это достойный вариант для более случайного или нечастого использования.

    Джерри Петерсон

    Джерри — 34-летний блоггер. Он имеет степень в области электротехники и в настоящее время работает в коммуникационной компании в Нью-Йорке. В свободное время любит программировать компьютеры, ходить в походы и мастерить ножи. Подробнее о нем.

    VEVOR Газовая пропановая кузнечная печь Горелка Переносная одиночная горелка Изготовление металлических инструментов

    Изготовление ножей и инструментов Газовая кузница

    Снова сделайте кузнечное дело веселым! У большинства из вас есть длинный список проектов, которые вы хотите завершить. Поэтому мы разработали эту кузнечную кузницу, включив в нее функции, которые нужны большинству самодельщиков. Мощная огневая мощь вас не разочарует, а полный комплект вспомогательных деталей позволит вам совершить увлекательное путешествие в мир ковки своими руками.

    Tough Equipment & Tools, Pay Less

    VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

    Почему выбирают ВЕВОР?

    • Премиальное прочное качество
    • Невероятно низкие цены
    • Быстрая и безопасная доставка
    • Бесплатный возврат в течение 30 дней
    • Внимательное обслуживание 24/7

    Прочное оборудование и инструменты, платите меньше

    VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

    Почему выбирают ВЕВОР?

    • Premium Tough Quality
    • Невероятно низкие цены
    • Быстрая и безопасная доставка
    • 30-дневный бесплатный возврат
    • Внимательное обслуживание 24/7

    Макс. 2300°F Температура

    Наша кузница для пропановых ножей создана для ковки. Эта кузница может обеспечить примерную максимальную температуру нагрева 2300°F / 1300 ℃, что достаточно для ковки металлов. А горелка мощностью 23 кВт·ч / 80 000 БТЕ может максимально увеличить эффективность нагрева благодаря конструкции системы вертикального сжигания.

    Улучшенный эффект изоляции.

    Перед тем, как использовать пропановую горн, необходимо сделать изоляционное одеяло более жестким, чтобы уменьшить количество пыли при его использовании. Для лучшего эффекта изоляции толстый изоляционный слой ZR-Al и кованая крышка помогут поддерживать температуру в течение длительного времени.

    Большие возможности

    Этот пропановый горн имеет просторное рабочее пространство, которое обеспечивает идеальное воздействие на центральную точку пламени благодаря подходящему объему камеры. Между тем, стальной корпус относительно жесткий и прочный для длительного использования.

    Контроль расхода газа

    Этот кузнечный горн поддерживает регулировку давления газа для контроля расхода газа путем вращения ручки на регуляторе. Кроме того, выход газа можно контролировать независимо с помощью шарового клапана, который можно легко заменить.

    Принадлежности в комплекте

    Мы предоставляем полный набор принадлежностей для ковки на нашем пропановом горне, включая газовый шланг длиной 9,8 фута, кронштейн печи, огнеупорный кирпич, высокотемпературную перчатку и щипцы. Так вы сможете раскрыть свой творческий потенциал в кузнечном деле на полную катушку.

    Инструкция по эксплуатации

    Вот простая инструкция к нашей пропановой кузнице для изготовления ножей. Шаг 1: Поместите огнеупорный кирпич в печь. Шаг 2: Откройте все газовые впускные клапаны, чтобы выпустить газ в небольшом объеме. Шаг 3: Зажгите газ. Шаг 4: Отрегулируйте давление газа, чтобы контролировать огневую мощь.

    Технические характеристики

    • Модель: CMPROF-1+1D

    • Материал печи: сталь 16 калибра (1,5 мм)

    • Материал футеровки: изоляционное покрытие Zr-Al

    • Максимальная мощность: 23 кВт·ч / 80000 БТЕ

    • Внутреннее пространство: прибл. 3,5 л

    • Длина шланга: 9,8 футов/3 м

    • Вес изделия: прибл. 22 фунта/10 кг

    Содержимое упаковки

    Прочное оборудование и инструменты, платите меньше

    VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

    Почему выбирают ВЕВОР?

    • Высокое качество Tough
    • Невероятно низкие цены
    • Быстрая и безопасная доставка
    • 30-дневный бесплатный возврат
    • Внимательное обслуживание 24 часа в сутки 7 дней в неделю

    Tough, специализирующееся на оборудовании и инструментах VOR 902, 900 Pay Less в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

    Почему выбирают ВЕВОР?

    • Высокое качество
    • Невероятно низкие цены
    • Быстрая и безопасная доставка
    • 30-дневный бесплатный возврат
    • Внимательное обслуживание 24 часа в сутки 7 дней в неделю

    Ножи и инструменты Изготовление газовых кузнечных изделий 90 У большинства из вас есть длинный список проектов, которые вы хотите завершить. Поэтому мы разработали эту кузнечную кузницу, включив в нее функции, которые нужны большинству самодельщиков. Мощная огневая мощь вас не разочарует, а полный комплект вспомогательных деталей позволит вам совершить увлекательное путешествие в мир ковки своими руками.

    • Выходная мощность удара
    • Большой размер патронника
    • Газовый регулятор и гибкий
    • Комплект кузнечного горна
    • Пошаговая инструкция

    Макс. 2300°F Температура

    Наша кузница для пропановых ножей создана для ковки. Эта кузница может обеспечить примерную максимальную температуру нагрева 2300°F / 1300 ℃, что достаточно для ковки металлов. А горелка мощностью 23 кВт·ч / 80 000 БТЕ может максимально увеличить эффективность нагрева благодаря конструкции системы вертикального сжигания.

    Улучшенный эффект изоляции.

    Перед тем, как использовать пропановую горн, необходимо сделать изоляционное одеяло более жестким, чтобы уменьшить количество пыли при его использовании. Для лучшего эффекта изоляции толстый изоляционный слой ZR-Al и кованая крышка помогут поддерживать температуру в течение длительного времени.

    Большие возможности

    Этот пропановый горн имеет просторное рабочее пространство, которое обеспечивает идеальное воздействие на центральную точку пламени благодаря подходящему объему камеры. Между тем, стальной корпус относительно жесткий и прочный для длительного использования.

    Контроль расхода газа

    Этот кузнечный горн поддерживает регулировку давления газа для контроля расхода газа путем вращения ручки на регуляторе.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
