Как выбрать горелку в зависимости от применяемого технического газа| ООО ГАЗКОМ
Организация газового сварочного процесса предусматривает несколько моментов. Для того, чтобы обеспечить равномерное горение смеси технических газов и поддержание оптимальной температуры в зоне сварочного процесса, применяется такой вид дополнительного оборудования, как газовая горелка.
Выбор газовой горелки в основном осуществляется на основе применяемого технического газа. Для организации газопламенной обработки металлов при помощи пропана используются пропановые газовые горелки. Если применяется технический газ ацетилен, то газовая горелка также должна предназначаться для этого газа.
Основное деление газовых горелок на виды и подвиды проводиться именно на основе применяемого технического газа. Вторым моментом в выборе газовой горелки являются её технические характеристики. Под этим параметром подразумеваются возможности, которые данный вид газовой горелки предоставляет сварщику.
В частности, к техническим характеристикам относят толщину свариваемого материала и используемые наконечники. От диаметра применяемого наконечника зависит качество и толщина сварочного шва. Поэтому выбор газовой горелки осуществляется с учетом всех требований, которые применяются к обрабатываемым металлическим деталям.

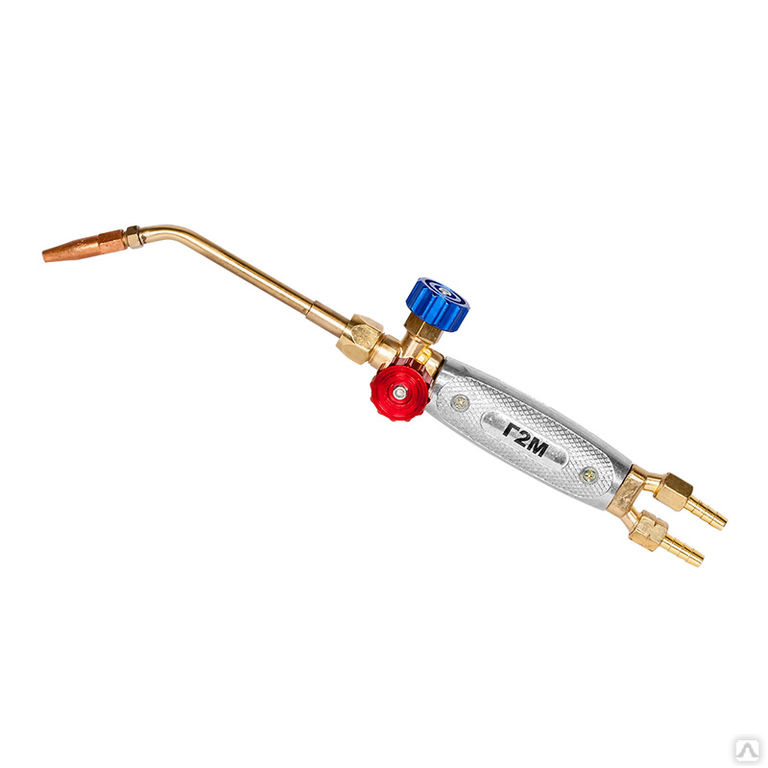

На сегодняшний день наиболее широко применяемыми газовыми горелками являются следующие модели. Газовая горелка ацетиленовая Г2, Малятко предназначена для проведения сварочных работ при помощи таких технических газов, как кислород и ацетилен. При этом она позволяет использовать различные наконечники, от нулевого до четвертого размеров включительно. Толщина свариваемого материала в зависимости от выбранного наконечника может составлять от 0,2 до 7 миллиметров. Максимальная скорость сварки при использовании данного вида газовой горелки составляет до 200 миллиметров в минуту.
Для сварочных операций при помощи ацетилена на металлических деталях большей толщины применяется другой вид газовой горелки.
Это газовая горелка ацетиленовая Г3, Донмет-251. Она позволяет сваривать металл толщиной до тридцати миллиметров. При этом возможно применение наконечников различных размеров, от второго до седьмого. Для данного вида газовой горелки необходимо обеспечение рекомендуемого уровня давления кислорода и ацетилена. Так, для проведения сварочных операций при работе с металлами толщиной от семи до одиннадцати миллиметров рекомендуется использование наконечника номер пять. Давление кислорода при этом должно находиться в коридоре от 2 до 3 кгс на квадратный сантиметр. Давление ацетилена необходимо поддерживать в районе от 0,4 до 1,0 кгс на см2. Соблюдение данных рекомендации позволяет достичь производительности сварочного процесса до 45 мм сварочного шва в минуту. Расход сварочной присадочной проволоки составит около одного килограмма на каждый метр сварочного шва.
При использовании технического газа пропан в организации газопламенного метода обработки металлов необходимо применение пропановых газовых горелок.
Рассмотрим некоторые из них. Газовая горелка пропановая ГВ-231 является вентильной инжекторной горелкой с оптимальными техническими характеристиками. Эта горелка предназначена для проведения газопламенных работ при температуре нагрева до трехсот градусов. Это позволяет применять данную газовую горелку при проведении разогревающих операций на черных и цветных металлах. Также газовая горелка пропановая ГВ-231 используется для сушки строительных материалов и расплавления битумных материалов. Расход пропана при работе относительно невысокий. Малая масса и оптимальные габаритные размеры этой газовой горелки позволяют использовать её в различных производственных условиях.
Газовая горелка пропановая ГВ-263 также используется в основном для проведения строительных работ. В частности при помощи этой семифакельной газовой горелки достаточно быстро и эффективно можно произвести сушку строительных материалов, наплавление битумных составляющих кровельных покрытий и многие другие работы.

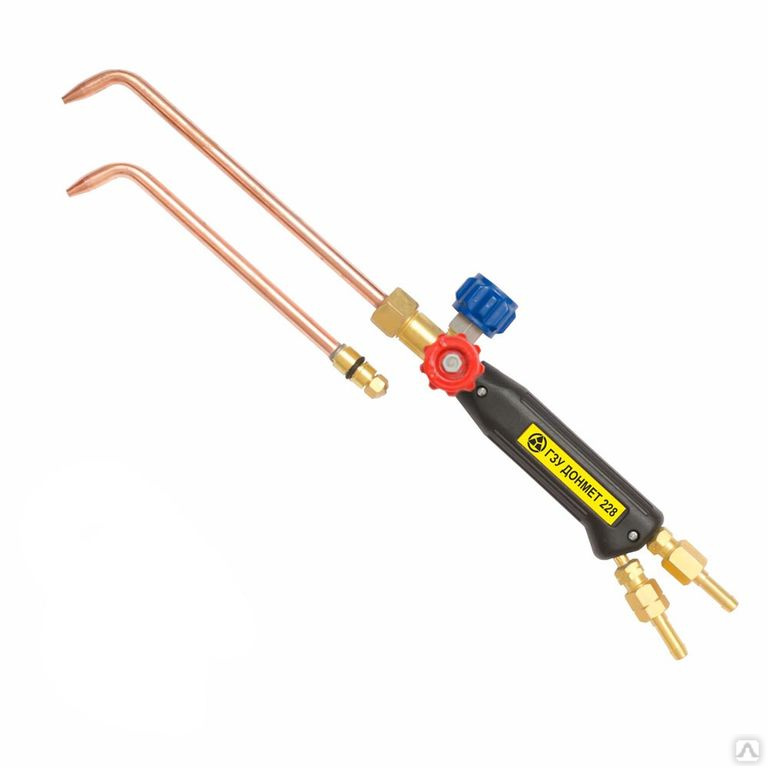

Для организации сварочных работ при помощи технического газа пропан используется другой вид газовых горелок. Газовая горелка пропановая ГЗУ, Донмет-247 является одной из них. Эта газовая горелка предназначена для газопламенной обработки самых различных видов черных и цветных металлов. Горелка работает при помощи технического газа пропан в его смеси с техническим кислородом. Можно применять различные наконечники до пятого номера включительно. Толщина свариваемого металла при этом допускается в пределах восьми миллиметров.
Правильный выбор газовой горелки возможен только в случае полного предоставления информации о технических характеристиках свариваемого металла и применяемого технического газа. Как вы уже поняли, для проведения различных работ при помощи газосварки используются различные виды газовых горелок. В частности, для проведения строительных работ применяются специализированные горелки. Для производства непосредственной обработки металла применяются другие виды газовых горелок.
Огромное значение в выборе газовой горелки имеет не только тот технический газ, который будет применяться и вид проводимых сварочных операций. Первостепенное значение имеет и вид обрабатываемого металла или тугоплавкого материала. В частности, для проведения сварочных работ на таких материалах, как медь или кабеля, требуется применение специализированных видов газовых горелок. О том, как правильно подобрать газовую горелку в зависимости от обрабатываемого материала, читайте в следующей статье.
Газовая горелка для сварки: конструкция и разновидности
Оборудование
Содержание
Газовая горелка – это инструмент, предназначенный для выполнения работ по сварке или пайке различных металлов. Служит для смешивания различных горючих газов с кислородом, для образования высокотемпературного пламени. Может быть различных размеров и форм, для удобства выполнения поставленных задач.
На картинке ниже представлена классическая схема устройства газовой горелки:
Все горелки по способу смешивания горючего газа с кислородом делятся на инжекторные и безынжекторные.
Согласно ГОСТ 1077-79 существует 4 типа горелок:
Тип горелки | Толщина свариваемого металла, мм | Способ смешивания | Размеры штуцеров |
| Г1 | 0,1 — 1,0 | Безынжекторный | М12х1,25 |
| Г2 | 0,3 — 10,0 | Безынжекторный | М12х1,25 М16х1,5 |
| Инжекторный | |||
| Г3 | 0,5 — 35,0 | Безынжекторный | М16х1,5 |
| Инжекторный | |||
| Г4 | 40,0 — 85,0 | Инжекторный | М16х1,5 |
Г1 — горелка микромощности.
Применяется для сварки и пайки тонколистового металла;
Г2 — горелка малой мощности. Идеальное решение для небольшой мастерской. На выбор есть два вида подключаемых штуцеров: М12х1,25 и М16х1,5;
Г3 — горелка средней мощности; Применяется на промышленных объектах, способна сваривать трубопроводы толщиной да 35 мм;
Г4 — горелка большой мощности.
По типу горючего газа горелки делятся на три вида:
1) Ацетилено-кислородные. В качестве горючего газа используется ацетилен. Применяется для сварки и пайки различных металлов небольшой толщины.
2) Пропано-кислородные. В качестве горючего газа используется пропан. Такими горелками не рекомендуется производить сварку и пайку, так как пропан даёт меньшую температуру нагрева металла чем ацетилен. Пропан обладает большим содержанием вредных включений, что плохо сказывается на качестве сварного шва.
3) Газовоздушные пропановые. Работают на пропане.
Применяются для нагрева различных материалов. Не применяются для сварки и пайки.
Такие горелки являются самыми распространёнными. Несмотря на свои недостатки, их широко применяют при пайке и сварке цветных металлов и сплавов.
Работают на малом давлении: давление кислорода 1,5 — 5,0 кгс/см2. Давление ацетилена — 0,02 — 1,3 кгс/см2.
Принцип работы инжекторной горелки
Горючий газ и кислород поступают в инжекторную камеру горелки. В ней происходит смешивание газа и кислорода. После этого горючая смесь поступает в мундштук горелки. На выходе горючая смесь сгорает, образуя сварочное пламя.
Недостаток инжекторных горелок в том, что состав горючей смеси не постоянен. Это связано с неравномерным смешиванием горючего газа с кислородом. Это приводит к нестабильному горению сварочного пламени.
Также, они подвержены к перегреву мундштука. Для долгой непрерывной работы они не подходят.
Горелка безынжекторная
Работают на одинаково-равном давлении ацетилена и кислорода.
Давление кислорода 0,1 — 1,3 кгс/см2. Давление ацетилена — 0,1 — 1,3 кгс/см2.
Принцип работы безынжекторной горелки
Горючий газ и кислород поступают в смесительную камеру через дозирующую вставку. После этого смесь горючего газа и кислорода поступает в мундштук горелки. На выходе происходит сгорание. Смесь получается однородной, благодаря такой конструкции узла смешивания.
Недостаток таких горелок в том, что есть вероятность не полного сгорания горючей смеси, а вследствие риск возникновения взрыва.
МеткиГазовая горелкаКак выбрать газовую горелку
