инструкция и лайфхаки от мастеров

Мангал часто используется на дачной территории, представляя из себя довольно востребованную конструкцию. Зачастую народные умельцы своими руками изготавливают настоящие произведения искусства за место простенькой коробки из металла. В качестве материала, как правило, применяются старые бросовые автомобильные ресиверы, несгораемые сейфы, промышленные трубы и т.п. Из немалого разнообразия всевозможных решений наиболее простым и доступным считается сделать мангал из газового баллона своими руками. Первоначальную заготовку можно найти как в пункте приема металлолома, так и в своем сарая или гараже. Так каким образом и в какой последовательности можно реализовать такую конструкцию самому, и существуют ли недостатки у столь популярного решения?

Достоинства и недостатки применения старого баллона

Выбор материала для мангала сделать несложно: лучшим решением станет 50-литровый баллон, ведь длина и ширина емкости составят 85 и 30 сантиметров соответственно, что будет просто идеально для готовки. Разумеется, в дело можно пускать и 40-литровые емкости, но в таком случае охват будет гораздо меньше, следовательно, готовить будет не столь комфортно!

Главным преимуществом корпуса газового баллона выступает высокое качество используемого металла. Стоит ли говорить, что при производстве баллонов для последующего хранения газа под давлением производители к материалу предъявляют серьезные требования, что выливается в немалую 3-миллиметровую толщину стенок корпуса. Благодаря этому, при использовании газового баллона, можно рассчитывать на недорогую, но качественную емкость для мангала.

Главные преимущества:

• Удобство при эксплуатации. После готовки еды нет нужды выметать пепел с дачной территории и заливать огонь водой – достаточно перекрыть тягу и можно переходить к трапезе;

• Долговечность. Марка стали 30 ХГСА, Д и 45, помимо большой толщины и надежности конструкции в целом, будут предлагать отличную устойчивость к негативным факторам, благодаря чему мангал сможет прослужить более 10-15 лет, не коррозируя и не прогорая;
• Универсальность. Под закрытой либо открытой крышкой можно запечь, закоптить и поджарить любую еду и продукт;

• Мобильность. Даже если мангал из газового баллона не будет комплектоваться колесиками, размеры конструкции позволяют спокойно перенести его в любое удобное место или просто сменить направление от ветра.

Но, как и любое изделие, применение газового баллона с целью создания мангала своими руками имеет и некоторые недостатки, а именно:

• Качественные термостойкие красящие составы стоят немало денег, а потому, скорее всего, со временем готовая конструкция приобретет не самый удачный вид, напоминая выцветшее фото. Помните, что с наружной стороны мангал из баллона достаточно быстро обгорает, так что на привлекательный внешний вид можно не рассчитывать;

• В цилиндрической емкости проблематично добиться равномерного прогрева, в результате чего, к примеру, при готовке шашлыка, по краям мясо долгое время будет оставаться сырым, в то время как в середине начнет гореть;
• Если вы захотите приготовить мясо в холодное время года, то придется заготовить заранее немало углей, дров и терпения – низкая теплоемкость металла сказывается на скором остывании емкости баллона, из-за чего жаровня становится намного прожорливее;

• И самый главный недостаток: даже очень старый и давно не эксплуатируемый газовый баллон может хранить в себе оставшиеся взрывоопасные вещества, так что применять его в качестве мангала для готовки стоит с особой осторожностью, заранее проведя необходимые меры предосторожности!

В частности, о последнем и пойдет дальше речь …

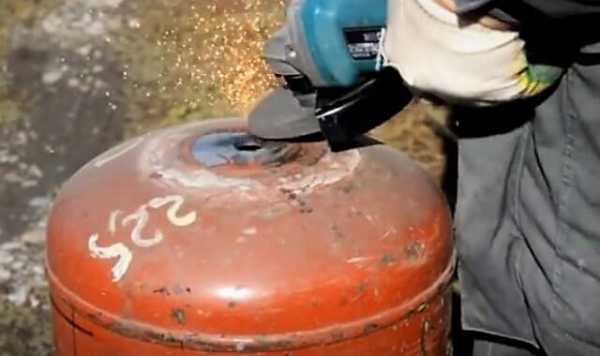

Как правильно резать баллон?

Почти всегда внутри металлической емкости остается какая-то часть жидких углеводородов, именуемых газолином. Опасность заключается в том, что при остатке этого вещества жидкость может мгновенно испариться, увеличивая риск разрыва баллона. Поэтому перед резкой металла необходимо удалить из внутренней емкости газолин и прочие газы, а также не дать кислороду проникнуть изнутри к месту разреза!

Выполняется все перечисленное следующим образом:

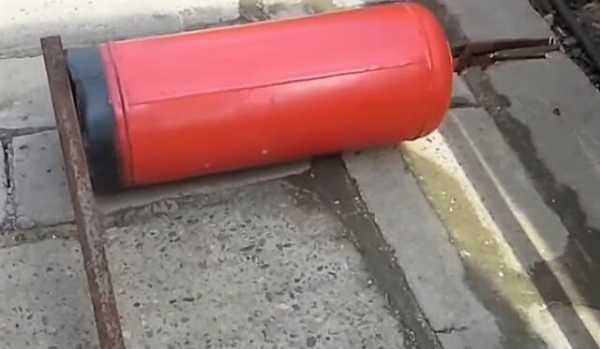

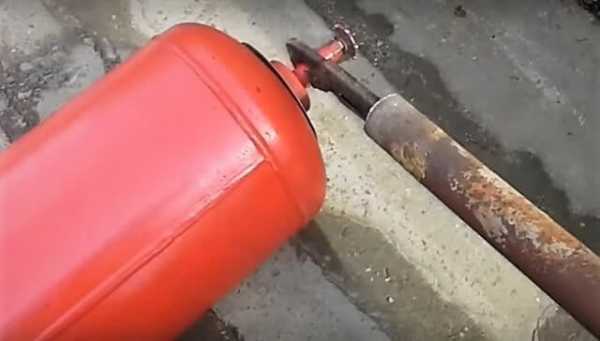

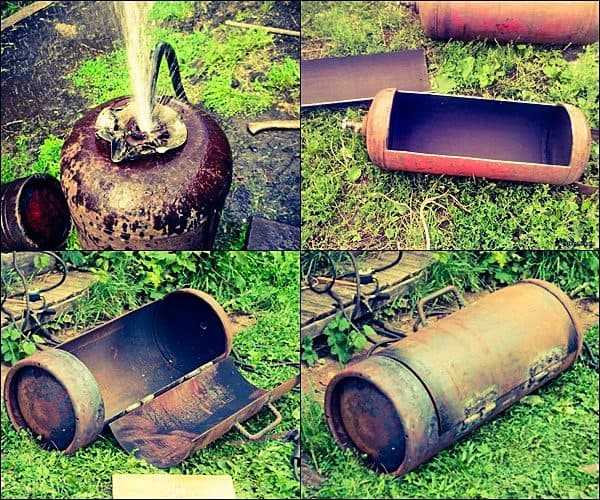

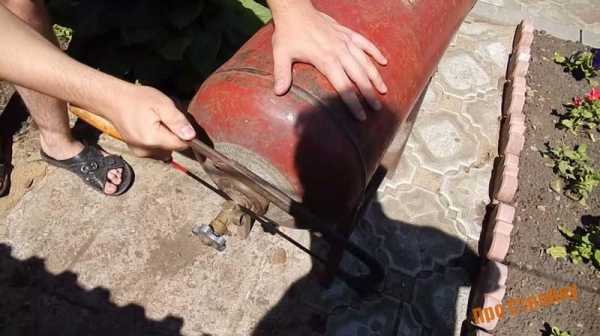

1. При помощи ударной нагрузки и рожкового ключа выкрутите вентиль, позволив тем самым остаткам пропана выветриться наружу.

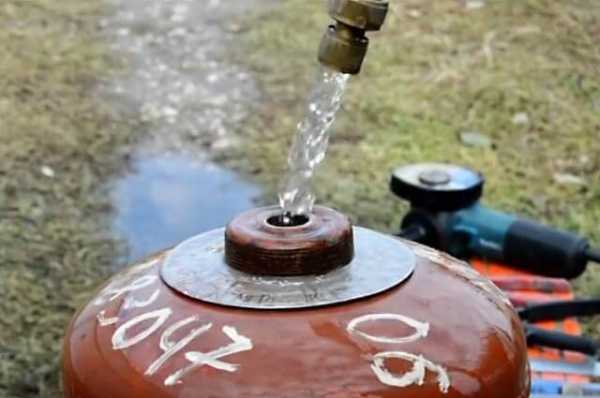

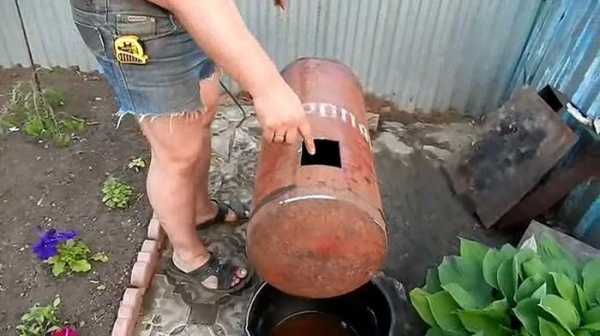

2. Наполните газовый баллон водой, оставив в таком положении на пару суток. Вода за это время растворит жидкие углеводороды. При желании можно использовать мыльную воду.
3. Вылейте воду, после чего повторно залейте емкость. Прочно прикройке отверстие каким-нибудь уплотнителем, после чего начните резать металл по схеме.

Вскрытый баллон стоит оставлять только на улице, в стороне от источников огня и детей, либо в хорошо проветриваемом помещении!

По опыту многих мастеров можно сказать, что далеко не все с первого раза могут открутить вентиль, поскольку за много лет он прочно «прилипает». Конечно можно воспользоваться кувалдой, но и она, как правило, не всегда помогает. Существует более простой, хотя и требующий большего терпения метод заполнить баллон водой: открутите лишь кран-буксу, ниже которого находится 8-миллиметровое отверстие. Сквозь него спокойно наполните емкость водой при помощи капельницы, после чего разрежьте баллон.

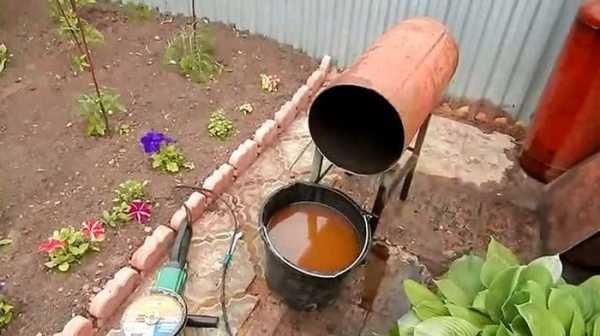

Во время распила вода польется наружу – продолжайте пилить металл как обычно. Поскольку запах газолина сложно назвать приятным, то выполнять работы своими руками рекомендуется в дали от жилых построек на открытой местности. По идентичной причине же стоит позаботиться о наличии респиратора с газовой защитой! Получившиеся детали нельзя сразу использовать для сборки мангала, необходимо вначале прокалить составляющие на костре, дабы избавиться от грязи, накопившейся внутри.

Проводить приятную трапезу на открытом воздухе в границах дачного участка лучше всего в беседке. А так как наш ресурс посвящен самостоятельным работам, то и беседку мы рекомендуем сделать своими руками! Ознакомиться с инструкцией по сборке, советами по выбору материала и с готовыми фото-проектами можно по следующей ссылке.

Собираем мангал своими руками: сложная и простая конструкция

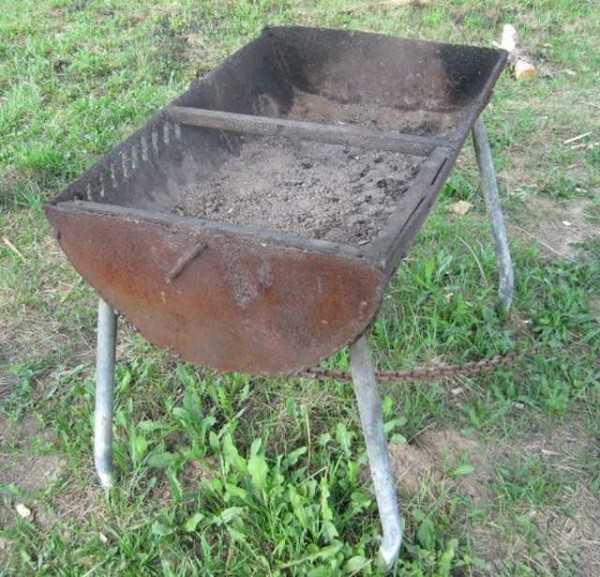

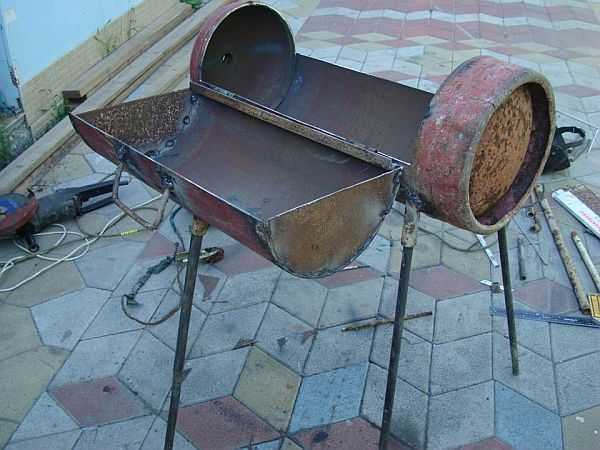

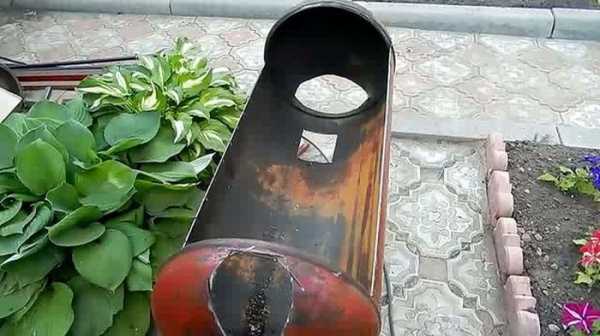

Самой простой моделью считается мангал из половинки газового баллона, которая будет размещаться на любой опоре, собранной из подручных материалов, будь то камни, кирпичи или просто насыпь из земли. Временные затраты будут минимальны, однако работать с таким мангалом после будет не сильно удобно! К тому же похвастаться перед друзьями или соседями Вам тоже не захочется. Обладая хоть небольшими навыками по сварке, можно создать интересный и уникальный мангал своими руками.

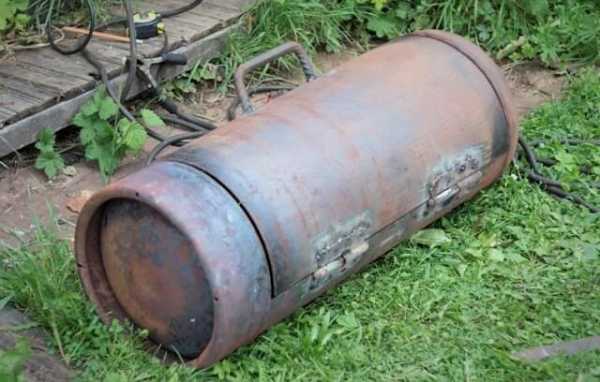

Емкость с крышкой или барбекю-жаровня

Привнести в конструкцию мангала большей функциональности получится за счет второй половинки баллона, которую можно использовать в качестве крышки. Полезным окажется и система подачи воздуха, ведь естественная тяга в виде ветра часто, помимо неравномерной тяги, создает мангальщику много дополнительных хлопот.

Порядок работ:

• Нанесите отметки на половинку баллона таким образом, чтобы боковые части оставались больше – в дальнейшем это не позволит ветру раздувать угли.
• Проделайте горизонтальный пропил при помощи электрического лобзика или болгаркой. Не забывайте про технику безопасности, о которой мы писали выше!
• Сразу же приварите пару петель, после можно до конца выпиливать крышку.

• Обожгите поверхность, засыпав ее предварительно деревянной щепкой. При желании можно воспользоваться паяльной лампой.
• Чтобы избежать ситуации, когда металл «уводит», приварите по периметру разреза уголок размерами 32 на 32. В последующем он послужит в качестве опоры для шампуров.
• Приварите одну металлическую полосу по центру или две по сторонам для фиксации крышки.

• Сделайте опору для мангала: для этого можно воспользоваться стальной полосой в 1 метр длиной, уголком и 4-метровой профильной трубой диаметром 15 миллиметров.

• Для большего удобства при готовке есть смысл приварить между петлями небольшой ограничитель, который позволит удерживать крышку в открытом положении. Сгодится простая стальная полоска, слегка выгнутая в сторону противоположную мангалу.
• По одну сторону выполните пропилы для размещения шампуров, с противоположной стороны просверлите небольшие отверстия для них же. Достаточно будет 11-мм сверла, пропилы и отверстия следует делать на одном уровне!

• На дне емкости проделайте отверстия для тяги. 8-миллиметрового сверла будет достаточно.
• Для удобной от Вас стороны приварите ручку к крышке, также не забудьте про боковые рукоятки для возможного переноса мангала.
• Разместите конструкцию на станину, обработайте поверхности грунтовкой и жаростойким красящим составом.

При необходимости мангал из газового баллона можно всегда дополнить навесом, полочками и прочими элементами. Кроме этого, идеальная тяга будет обеспечена, если приварить дополнительно к конструкции вытяжную трубу.

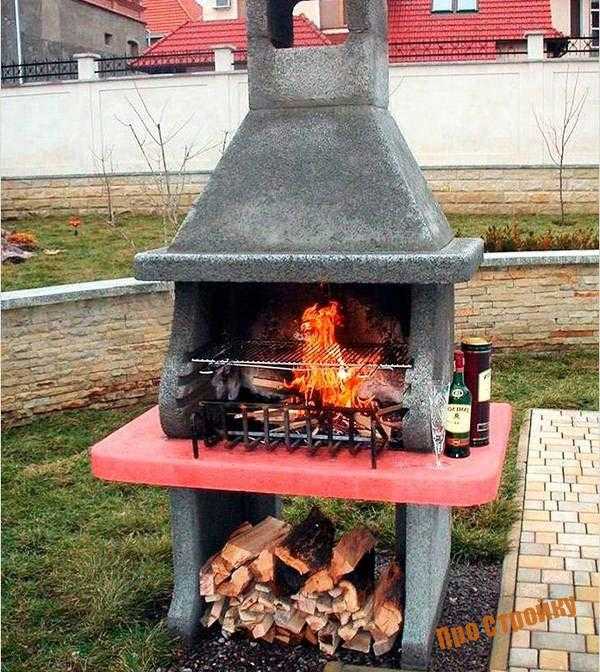

Помимо металлических элементов, красивый мангал можно сделать и из кирпичей. Примеры удачных работ с подробной инструкцией по созданию кирпичной основы своими руками представлены в нашем спецматериале.

prostrouky.ru

Мангал из газового баллона, бочки, трубы изготовление своими руками, фото, видео

Главная » Разное » Как сделать мангал из газового баллона, бочки, трубы

Старый газовый баллон — одна из самых полезных вещей в хозяйстве. Что только из него не делают: и печки, и буржуйки, и барбекю и мангалы. а все потому, что форма почти готовая. Остаются небольшие переделки которые занимают всего несколько часов. Например, мангал из газового баллона своими руками можно сделать часа за три-четыре (это если ножки не делать).

При желании, мангал можно оформить очень привлекательно, например, в виде паровоза

Безопасная разборка

Содержание статьи

Перед тем, как приступать к работе с баллоном, из него обязательно нужно удалить остатки газа. Операция несложная, но надежно предотвращает возможные неприятности: емкость заполняют водой. Она вытесняет все пары и остатки.

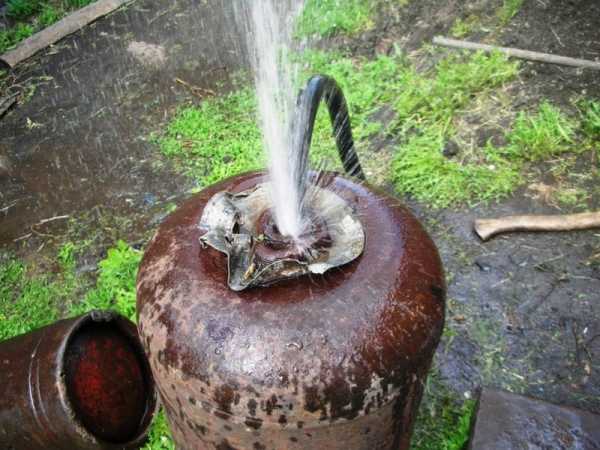

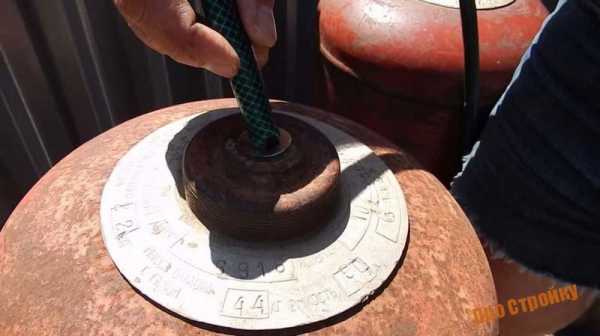

Сначала откручивают кран, подключают водопроводный шланг и под небольшим напором подают воду. Когда весь объем будет залит полностью, можно начинать резать металл.

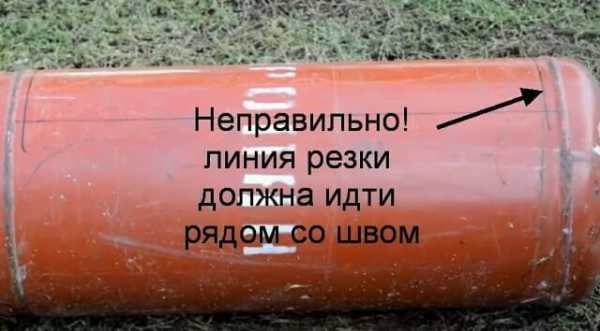

Разметка баллона

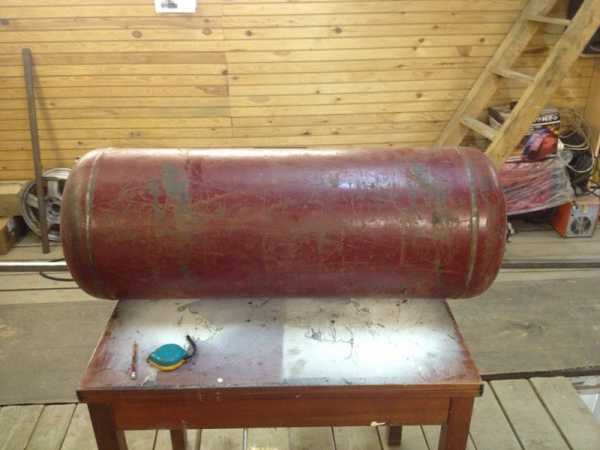

Чаще всего для жаровни берут пропановый баллон на 50 литров. Получается оптимальный размер для приготовления 6 порций шашлыка. Изделия эти стандартны, потому разметка будет общей для всех.

Наружный диаметр баллона — 96 см. Он отлично делится на 4: получается 24 см. Также есть метка, относительно которой удобно делать разметку: это продольный шов. Относительно него и стоит откладывать все расстояния: тогда все будет ровно, без перекосов.

Сначала от шва откладываем по 24 см в обе стороны, проводим линии. Положив баллон горизонтально, швом вниз, на одной из линий делаем разметку под шампуры. От круговых швов справа и слева отступаем  3 см, а далее ставим отметки через каждые 8 см. Получаем 6 отметок. В них нужно будет просверлить отверстия диаметром около 1 см.

От линии, на которой проводили разметку откладываем вверх 10 см (от шва-середины получится 34 см). Тут будет заканчиваться крышка нашего мангала.

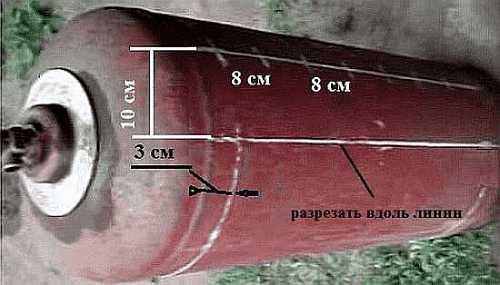

Разметка газового баллона для мангала

Далее размечаем саму крышку. Это будет расстояние между первой отмеченной линией и только что нанесенной. Между ними, отступив от круговых сварных швов 3 см, прочерчиваем линии. Мы с вами на баллоне нарисовали крышку мангала. Она занимает меньше половины диаметра (на фото получилась она внизу).

Как сделать мангал из листового металла читайте тут.

Делаем мангал из газового баллона

Все эти манипуляции проводим с баллоном, заполненным водой. Разметили, и первым делом разрезаем по линии, к которой будет крепится крышка (смотрите на фото внизу). Только не забудьте: разрезая баллон, не доходите до круговых швов на 3 см.

Сделав разрез во всю длину этой линии остановитесь. Дальше резать пока не нужно: будем сразу приваривать петли.

Если сначала отрезать всю крышку, приваривать петли будет сложно: придется как-то фиксировать крышку, удерживать ее на одинаковом расстоянии. Одному это сделать нереально, нужен будет помощник. Остановившись после первого пропила по линии, легко сделать все одному.

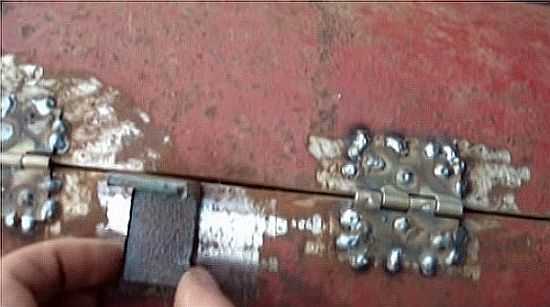

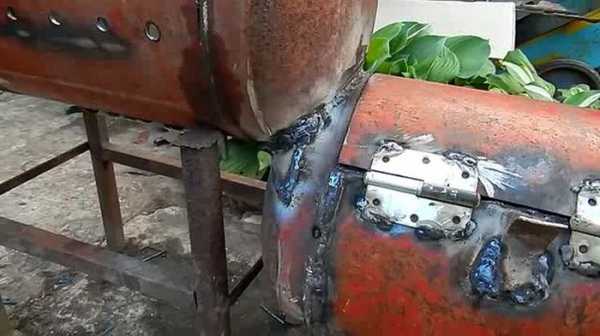

Сделав первый надрез по верху крышки, сразу привариваем петли

Приварив петли, продолжаем работать болгаркой — отрезали дверь, а она поворачивается, а не падает. Теперь уже можно вылить воду из бака.

О том, как варить инверторным сварочным аппаратом, читайте тут.

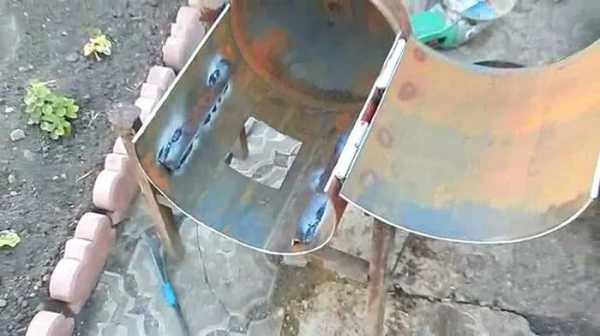

Дальше, чтобы открытая крышка не заваливалась назад и не выламывала петли, привариваем по линии разреза между петлями куски уголка (смотрите на фото ниже). Достаточно ширины 3-4 см, а уголок отрезайте какой есть — 40*40 мм или 50*50 мм.  Такие упоры нужны с обеих сторон крышки — справа и слева.

Расстояние, на которое будет открываться крышка, изменяют разогнув уголки. Подбираете такое расстояние, чтобы вам было удобно закрывать ее — не нужно было наклоняться вперед, доставая до ручки. Но в то же время, сильно вперед ее тоже нельзя подавать, чтобы она не захлопнулась и не стукнула по руке.

Привариваем кусок уголка между петлями — это будет стопор для крышки

Оставшийся нижний обод легко удалить, если сделать надрез. Боковые (круговые) швы желательно не трогать. В них проложены уплотнительные кольца, которые жестко держат всю конструкцию мангала. Именно поэтому при разметке крышки мы от них отступали несколько сантиметров: чтобы мангал был прочным и надежным.

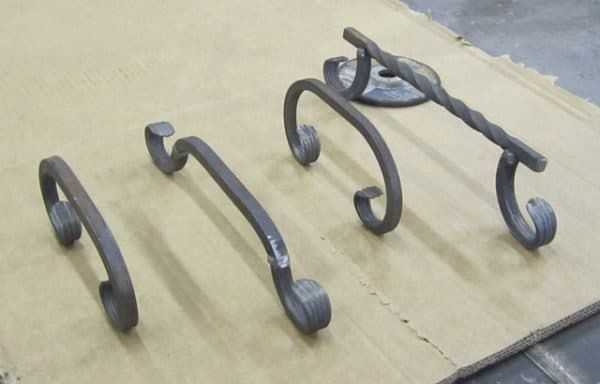

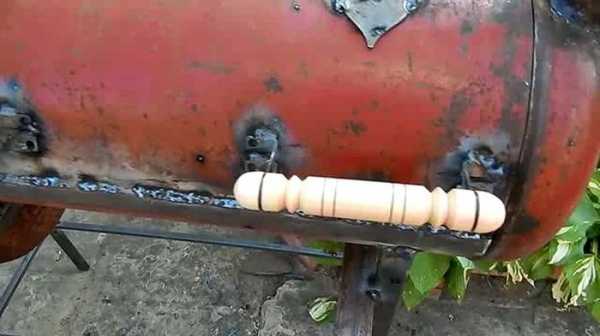

На крышку приделываем ручку. Она может быть любой. Если есть что-то подходящее в «загашнике» используем, нет — можно приварить просто кусок выгнутой соответствующим образом арматуры. Только желательно приспособить еще кусок древесины, чтобы можно было рукой браться.

Следующий шаг при изготовлении мангала из газового баллона необходим для того, чтобы крышка не проваливалась внутрь. Для этого вырезаем из металла толщиной 1-3 мм полосу шириной около 3 см. И привариваем к вырезу в баллоне.

Изнутри по всему периметру привариваем полосу металла, которая не даст крышке провалиться

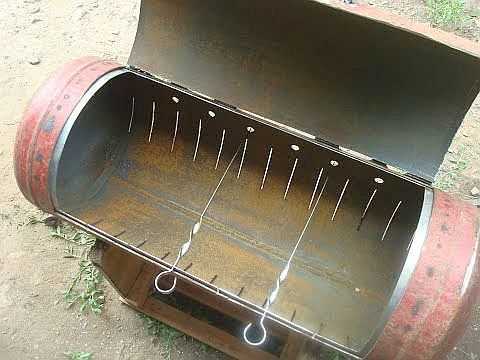

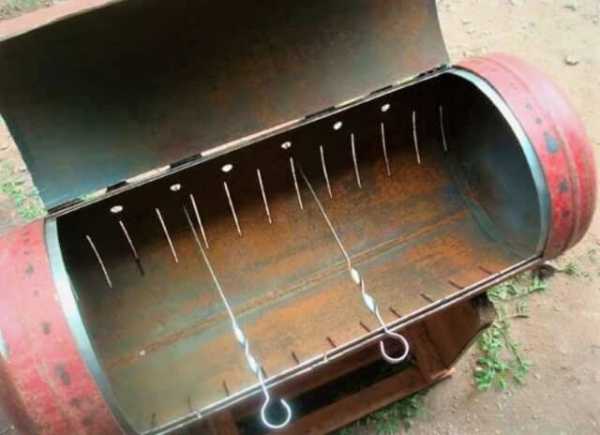

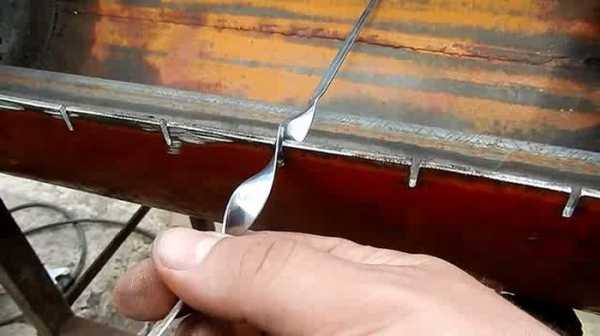

Далее по нанесенным ранее меткам просверливаем отверстия под шампура.

Ранее мы наносили метки через 8 см. Теперь по ним высверливаем отверстия

На другой стороне, на приваренной пластинке напротив каждой из дырок делаем пропилы. Это тоже место под шампура.

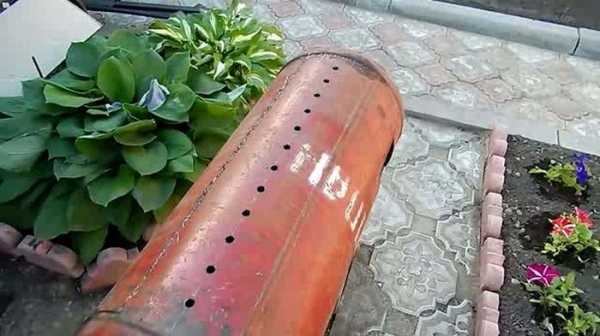

Следующий шаг — вырезать на донной части прорези для поступления воздуха. Конструкция мангала закрытая, и без этого гореть дрова и угли будут плохо. Потому переворачиваем мангал дном вверх, и от шва в обе стороны откладываем по 10 см. Далее от каждой из этих линий отложим еще по 10-12 см и тоже проведем линии. Получилось, что на равном расстоянии от центрального шва, у нас есть две полосы шириной 10 см. В этих полосах прорезаем болгаркой через каждые 5 см отверстия для подачи воздуха. При желании можно делать не полосы, а сверлить дырки, но их должно быть много, и изготовление полос займет меньше времени.

Так выглядит разметка под отверстия для подачи воздуха

О том, почему отверстия не сделать на самом дне. Во-первых, шов трогать нежелательно. Он придает жесткость конструкции. Во-вторых, любые отверстия на дне быстро забиваются жиром, перемешанным с золой и пеплом. Потом эта смесь сильно чадит, а через забитые отверстия воздух поступает очень плохо, приходится постоянно обмахивать дрова и угли и часто чистить отверстия.

Последний штрих — срезаем кран и завариваем отверстие.

Срезаем кран, накладываем заплатку и привариваем

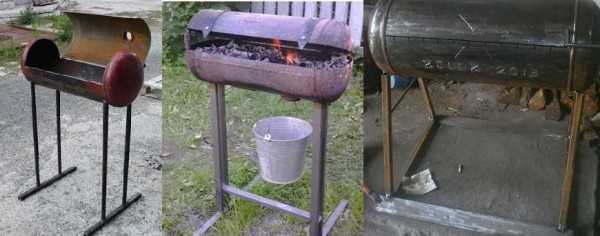

Сам мангал из газового баллона уже готов. Осталось приделать ножки. Как — читайте на пару пунктов ниже.

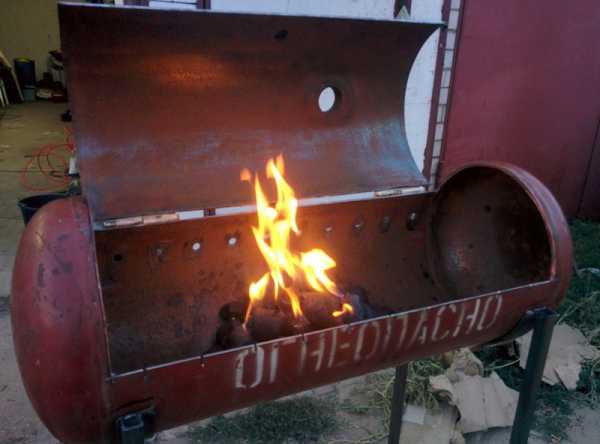

То, что должно получится в результате: мангал из газового баллона с крышкой

Как сделать мангал из листового железа читайте тут.

Простая конструкция

Описанный выше вариант  удобный, но достаточно сложный в изготовлении. Можно все сделать проще. Самый простой способ — распилить пропановый баллон вдоль пополам, по краям нарезать углубления по шампура, насверлить в боках дырок для поступления воздуха и приделать ножки. Вот и вся работа.

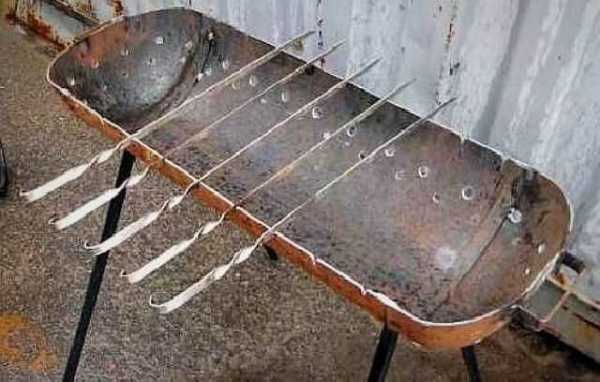

Самый простой мангал из пропанового баллона

Если есть желание сделать мангал с крышкой, вторую половину приваривают на петли. А чтобы крышка не проваливалась, по наружной и боковой стороне к ней наваривают полосу металла 3 см ширины (в предыдущем варианте полосу варили к корпусу, а не к крышке).

Чтобы открытая крышка не падала, иногда в качестве стопора используют кусок цепи. Отрезок нужной длины приваривают справа и слева. Но вариант с упорами сзади гораздо более практичный: цепь путается и пачкается: при закрытой крышке она оказывается внутри мангала.

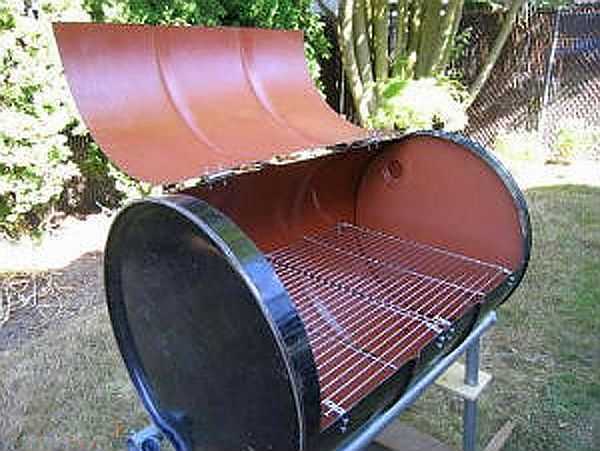

Мангал из бочки

Бочку желательно найти почти такого же объема — 50-60 литров — это оптимальный размер. Причем диаметр ее не должен быть слишком большим: шампура обычно идут 50-60 см. Для того чтобы они плотно лежали на жаровне, должно оставаться не менее 10-12 см свободной длины. Вот и получается , что диаметр бочки не должен быть больше 40-50 см.

Мангал из бочки с крышкой. Изготовление до мелочей совпадает с процессом при использовании газового баллона

Если она шире, есть два выхода — сделать шампура по требуемым размерам или приварить с дальней стороны изнутри уголок, на который опирать их кончики. Много выиграть не удастся, но 5-6 см, в зависимости от размеров уголка, можно отыграть.

Бочки должны иметь стенки толщиной не менее 2-3 мм. Само-собой нельзя использовать емкости из-под ГСМ. Их ничем не выпалишь до такой степени, чтобы можно было готовить пищу.

Последовательность изготовления жаровни из бочки ничем не отличается от описанных выше. Само-собой уходит только подготовительный этап — наполнять водой нет необходимости. При очень отличающихся размерах, нужно будет вносить корректировки в разметку — в сторону уменьшения или увеличения — смотрите сами.

Из бочки тоже можно сделать самый простой мангал — к разрезанной вдоль емкости приварить ножки и нарезать по краям выемки под шампура

Делают из бочек очень функциональные мангалы — рядом добавляют емкость для угля или дров (тоже с крышкой). Один из таких есть на фото.

Мангал из бочки с емкостью для угля

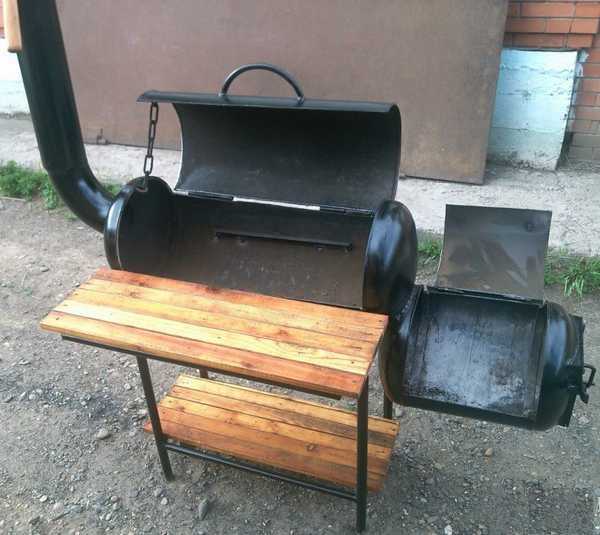

Хотя, никто не мешает сделать такой же из баллона: рядом с 50-литровым пропановым прикрепить точно так же оформленный, но уже на 27 литров.

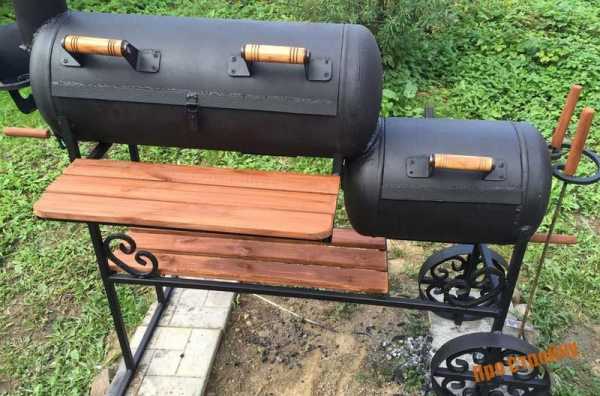

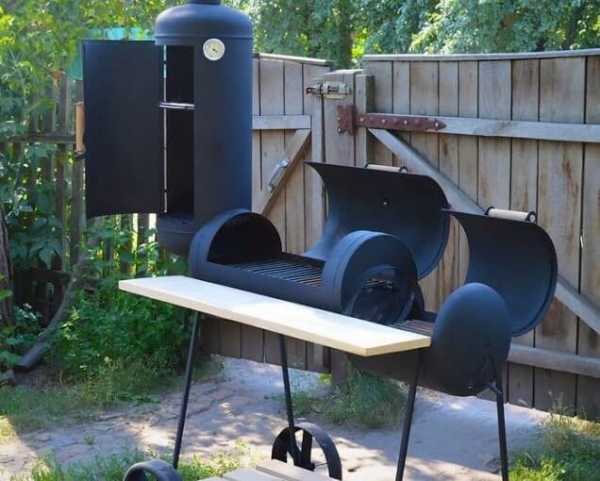

Мангал из пропановых баллонов с емкостью для угля или дров

Мангал из трубы и с трубой

Соорудить жаровню из трубы чуть сложнее. В том плане, что нужно будет заварить торцы. Все остальные операции ничем не отличаются. Даже конструкции точно такие-же.

Мангалы из трубы — изготовление потребует чуть больше времени: нужно приварить боковушки

Зато при использовании трубы есть свои плюсы: раз уж все равно будем приваривать бока, то почему бы не сделать дверцу (на фото слева). Использовать можно старую от печки — через нее можно подкладывать дрова, а также регулировать подачу воздуха, пока «готовятся» угли.

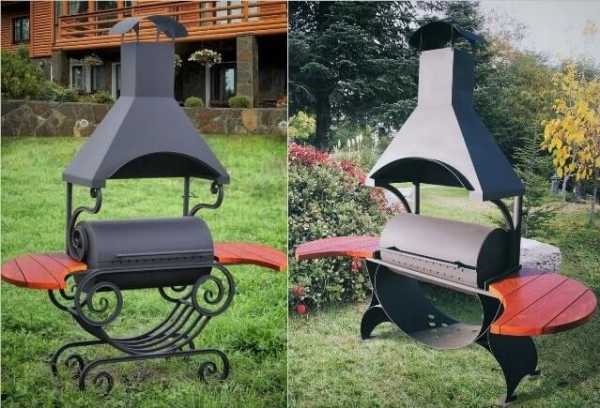

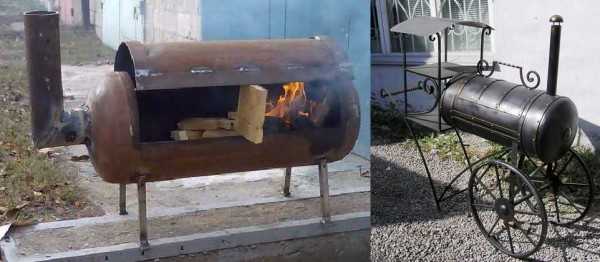

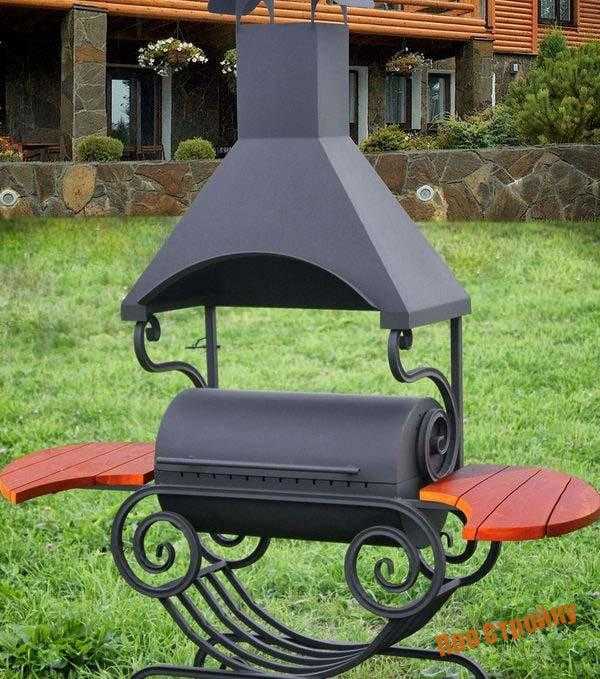

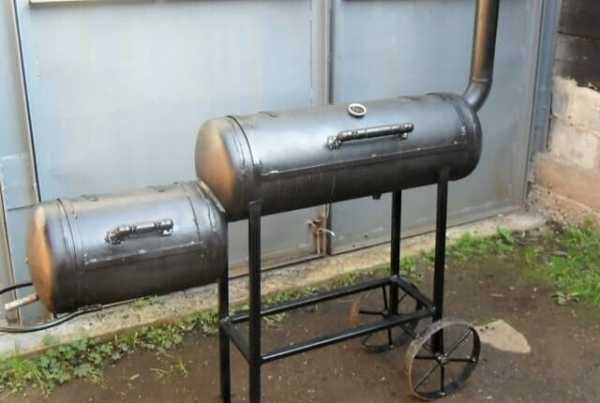

Мангал с  трубой

Для обеспечения лучшей тяги и чтобы дым не мешал находящимся рядом, можно к боковине мангала из баллона, трубы или бочки приделать дымоотводящую трубу. Работы это добавит, но не очень сильно. Зато пользоваться будет комфортнее: дым хорош на шашлыке, а дышать им совсем не хочется.

Мангалы с трубой более комфортны — дым уходит вверх. Оформить все тоже можно по-разному

О том, как сделать простой кирпичный мангал, читайте тут.

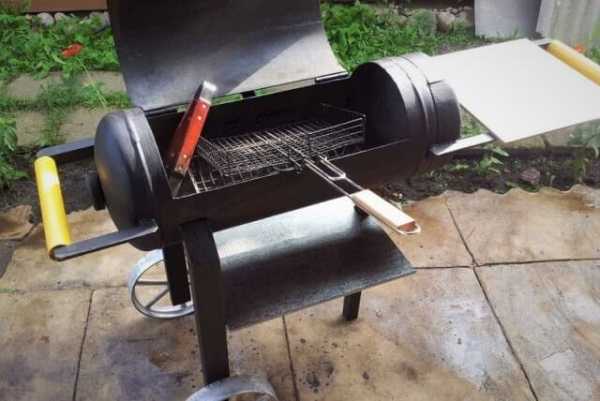

Мангал-бербекюшница

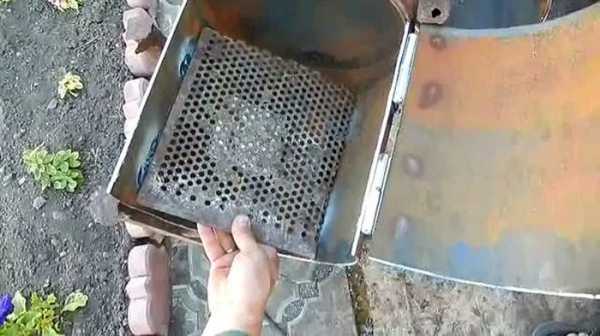

Не все и не всегда получается насадить на шампуры. Тогда нужна решетка для гриля или барбекю. Если вы хотите иметь что-то подобное, то вместо полосы металла по длинной стороне корпуса мангала приваривайте не полоску металла, а уголок 30*30 мм. Вы получите полочку, на которую можно будет класть решетку. Саму решетку можно сварить из прутка.

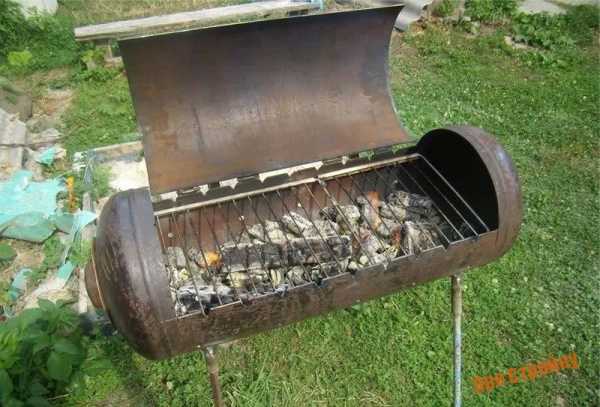

Мангал-барбекюшница из газового баллона

Как вариант — опору для решетки можно сделать, приварить чуть ниже уровня дверцы куски уголков 3-4 см шириной.

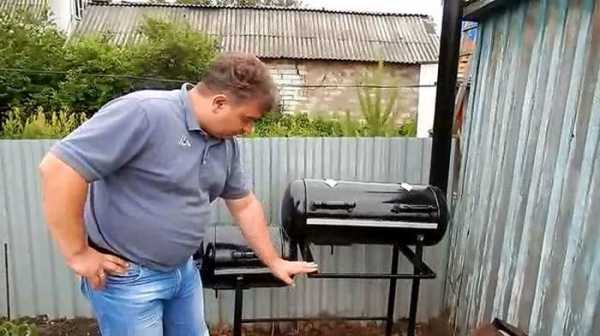

В видео показана конструкция мангала из трех газовых баллонов, который может быть и барбекю, и коптильней. Очень грамотная конструкция. Посмотрите! Полезно!

Изготовление бербекю из кирпича описано тут.

Делаем ножки

Они могут быть из уголка, круглой или профильной трубы, арматуры, полосы толстого металла. Что есть в хозяйстве, то и используйте. Некоторые идеи есть на фото ниже.

Самые простые ножки из трубы и уголка — приварили ко дну. Можно сделать внизу распорки, а на них устроить полочку

Почти также сделать можно из полос стали большой толщины.

Ножки из металлических полос большой толщины

Удобные ножки для мангала из пропанового баллона можно сделать из профильной трубы. Они могут быть в виде перевернутой буквы «Т» и приварены к середине. Можно сделать опору в виде рамы, сделав внизу полочку (или несколько полочек) для дров, мисок и т..д.

Ножки из профильной трубы для мангала из газового баллона

Можно сделать ножки из круглой трубы и/или арматуры.  Если мангал вы хотите иметь переносной, то к корпусу приваривают небольшие отрезки арматуры, а на них насаживают куски труб подходящего диаметра (внутренний диаметр труб чуть больше чем наружный арматуры). Можно сделать наоборот: приварить куски труб, а вставлять арматуру.

Как сделать ножки к мангалу из трубы и арматуры

Только учтите, что с такими ножками двигать его будет сложно: ножки будут выпадать. Чтобы избежать этого, нарезают резьбу.

Видео-пример изготовления одного из самодельных мангалов из пропанового баллона смотрите ниже.

Как построить летнюю кухню читайте тут. Может вам нужно построить беседку, где можно будет насладиться шашлыком? О строительстве беседки из металла читайте тут (с фотоотчетом).

stroychik.ru

Мангал из газового баллона, чертежи, фото и видео, изготовление своими руками

Что может быть прекраснее отдыха на природе вместе с родными и друзьями? В такие моменты наслаждаешься общением, хорошей компанией и вкусным шашлыком. Естественно, в такой ситуации просто не обойтись без добротного мангала. В сегодняшней статье мы поговорим о том, как сделать собственный мангал из обычного газового баллона. Поверьте, это не сложно.

Главные преимущества

Любители отдыха на природе отдают предпочтение самодельным мангалам из газовых баллонов не просто так. Такой выбор представляет следующие преимущества:

• Существенная экономия – приобретая в магазине самый обычный мангал, будьте готовы выложить немало. Если же в вашем распоряжении есть ненужный газовый баллон, вы сможете потратить минимум времени и средств для изготовления качественного, практичного и удобного мангала.
• Простота изготовления. Благодаря нижеприведенной подробной инструкции, данное изделие сделать не составит труда даже новичку. Все что для этого нужно, это приготовить необходимые для работы инструменты и материалы.
• Возможность установки дополнительных устройств. Делая мангал своими руками, можно установить дополнительные дополнения для большего удобства эксплуатации.
• Возможность легкой транспортировки. Изготовленное приспособление довольно легко транспортировать и перемещать, так как оно отличается компактностью;
• Повышенная прочность и долговечность. Дело в том, что применяемая сталь для изготовления баллонов имеет повышенный уровень прочности, чтобы выдержать давление сжиженного газа;
• не нужно волноваться о том, что в вашей шашлычнице со временем прогорит дно.

Как видите, вышеперечисленные преимущества свидетельствуют в пользу самодельных мангалов. Если приложить немного усилий, то у вас получится действительно качественное и надежное изделие для жарки шашлыка на природе, заднем дворе дома или возле дачной бытовки.

С чего начать?

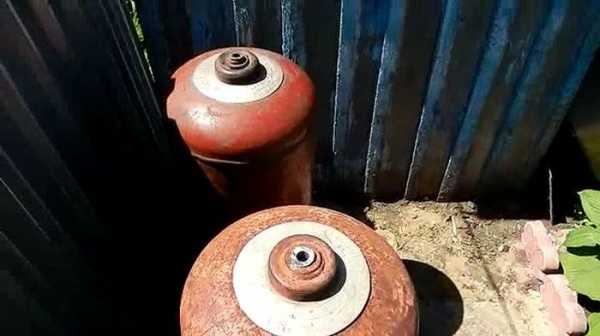

Первым делом нужно отыскать подходящий баллон для сжиженного газа. Это не составит большого труда, если вы хоть раз заправляли плиту газом из баллонов. Достаточно лишь заглянуть в свой гараж. Если вы не имеете в распоряжении пустой емкости для хранения сжиженного газа, не беда, пустой баллон можно приобрести в пунктах сбора металла. Чтобы изготовить качественный гриль, вам потребуется емкость 50 литров.

Выбор емкости баллона зависит от того, какая именно шашлычница вам нужна. Если в предпочтении переносной гриль, который легко транспортировать на большие расстояния, то можно использовать емкости 20-30 литров.

Смиритесь с тем, что изготовленный мангал не будет выглядеть презентабельно. Но это отнюдь не повлияет на качество приготовленного шашлыка. Конечно же, если приложить чуть больше усилий и внимательности в процессе изготовления гриля, то он будет иметь более опрятный вид. Необходимо предусмотреть место для размещения мангала или гриля.

Также стоит учесть то, что начало предстоящих работ предусматривает наличие сварочного аппарата, без него просто не обойтись. Если у вас нет данного оборудования, можно обратится за помощью к специалисту по сварочным работам. На сегодняшний день это не проблема. Существует масса объявлений, где высококвалифицированные сварщики предлагают свои услуги за сравнительно скромную плату.

Перед тем, как приступить к основным работам, необходимо убедиться, что баллон совершенно пуст. Предварительно выпустите газ с пустой емкости, от этого зависит ваша безопасность.

Даже пустой баллон может иметь внутри остатки газов или конденсат. Чтобы его полностью опустошить достаточно лишь открутить вентиль и подождать пока газ полностью не выйдет. Эти действия нужно делать на свежем воздухе, не выбирайте для этого закрытые и тесные помещения. Также необходимо убедится, что поблизости нет источников открытого огня или искр, ведь это может привести к самовоспламенению газа.

Для определения того, что газа не осталось в емкости, необходимо использовать раствор мыльной воды. Если помазанный мыльным раствором клапан не выделяет пузырьки, в таком случае дело сделано, емкость совершенно пуста. Но на этом еще не все.

Далее, необходимо перевернуть баллон клапаном вниз, чтобы накопившийся внутри конденсат мог полностью выйти наружу. После этого емкость необходимо заполнить до верха обычной водой и оставить на пару дней. Для этого пригодится обычный шланг с напором воды. Как правильно класть тротуарную плитку своими руками на бетон расскажет эта статья.

Лишь после вышеприведенных действий последующие работы с емкостью будут максимально безопасными. Стоит подчеркнуть, что упомянутые действия обязательны к выполнению, от этого зависит ваша безопасность и окружающих людей.

После этого можно приступить к не менее важному моменту – созданию чертежа или проекта. Этот процесс индивидуальный, так как каждый человек может для дальнейшего удобства пользования мангалом внести некоторые коррективы в чертеж. Определите все основные параметры будущего изделия и запишите их на листе бумаге. При этом ничего не должно быть упущено.

Также стоит позаботиться о том, чтобы под рукой были все необходимые инструменты, к которым относятся:

• электрическая дрель;
• болгарка с диском по металлу;
• отвертка или шуруповерт;
• петли нужных размеров;
• труба;
• металлические заклепки;
• аппарат для сварочных работ.

Естественно, главное, что еще потребуется, это сам баллон. Как упоминалось выше, предпочтительно использовать емкость на 50 литров, однако можно выбрать и баллоны меньших размеров.

Последующая разметка

Далее нужно разметить нашу емкость. Для примера мы выберем модель на 50 литров. Данный объем подойдет для того, чтобы изготовить приблизительно 6 порций шашлыка. Диаметр данной емкости составляет 96 см. Для обеспечения ровности разметки делайте отступы от продольного шва. Данный диаметр можно поделить на четыре ровных части, по 24 см.

Сделайте равные отступы от шва и разметьте их мелом или маркером. После этого уложите изделие горизонтально, и пометьте места размещения для шампуров в количестве шести штук. В баллоне также присутствуют поперечные швы, от них необходимо отступать приблизительно по 3 см. Шаг между данными отметками можно выбрать в 8 см. Необходимо сделать отверстия нужного диаметра в помеченных зонах. Как сделать капельный полив из пластиковых бутылок своими руками читайте по этой ссылке.

Далее, нужно вернуться к первой ориентировочной линии, от нее делаем отступ в 10 см. Это расстояние необходимо для того, чтобы разместить на поверхности гриля крышку.

Лучше множество раз отмерять, нежели один раз отрезать. Отнеситесь более чем серьезно к процессу разметки. Перепроверьте вдоль и поперек правильность вычислений, прежде чем перейти к следующему этапу проводимых работ.

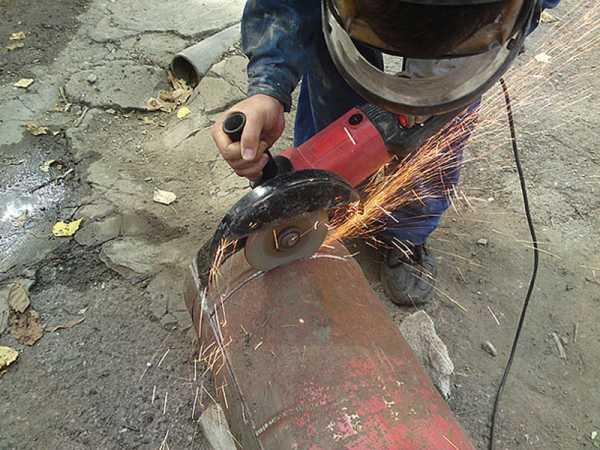

Распиливание

После того, как вы убедились в правильности нанесенной разметки, можно перейти к следующему, более ответственному этапу работ – распиливанию. Для этих целей идеально подойдет болгарка. Распиливайте строго по размеченным линиям, не отклоняясь от них ни на миллиметр. При работе с болгаркой важно использовать элементарные правила безопасности. При распилке металла болгаркой, мелкие осколки стружки могут попасть в глаза и на кожу. Из-за этих нюансов важно использовать специальные защитные очки, плотную одежду, головной убор и перчатки. Запомните, безопасность превыше всего. Как выбрать носос для полива огорода из бочки узнайте тут.

Распилить болгаркой баллон не составит особого труда, так как толщина его стенок около 3 мм. После того, как произведена распилка, можно приступить к последующим работам.

Приварка ручек и крышки

Стоит подчеркнуть, что не обязательно делать мангал с крышкой, можно обойтись и без нее. Но, если вы все-таки решили сделать шашлычницу с крышкой, то это правильный выбор. Благодаря крышке можно загасить пламя и уберечь внутреннюю часть гриля от попадания влаги.

Для того, чтобы крышка открывалась и закрывалась, вам понадобится пару прочных петель. В зависимости от выбранного количества петель, размещаются они на равно удаленном друг от друга расстоянии. Одна часть петли приваривается к поверхности гриля, а другая часть непосредственно к самой крышке. О правилах монтажа теплицы из поликарбоната расскажет этот материал.

При определении высоты тоже, важно учесть несколько нюансов:

• удобство транспортировки гриля в транспорте;
• комфорт при готовке блюд.

Если сделать слишком длинные ножки, мангал попросту не поместится в автомобиль. Если выбрать короткие ножки, вам будет не комфортно работать с грилем. В этом вопросе главное найти золотую середину. Практика показывает, что оптимальная высота конструкции составляет около 40 см.

Для того, чтобы изготовить ножки, можно выбрать обычную трубу, предварительно нарезанную на равные части. Чтобы концы ножек не углублялись в землю, на их концах сделайте плоские площадки. Для этого подойдет лист металла определенной толщины.

Ручки, при помощи которых удобно подымать гриль и открывать крышку, то их можно изготовить собственноручно или приобрести в магазине. Желательно использовать металлические ручки, так как они прослужат намного дольше и не придут в негодность из-за воздействия высоких температур. Про выращивание имбиря в домашних условиях читайте здесь.

Опасности

При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

1. Плохо проведенные сварочные работы обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
2. Используя термостойкое покрытие для своего изделия, вы существенно подымите его эстетический вид.
3. Готовая конструкция будет иметь внушительный вес, что повлияет на удобство транспортировки.

Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.

Мангал из баллона, видео

Изготовить собственными руками септик для загородного дома, как и гриль из баллона проще простого. Все что для этого нужно, это следовать вышеприведенным инструкциям, верить в собственные силы и проявить чуточку смекалки. Будьте уверенны, у вас все получится.

landsdecor.com

Мангал из газового баллона: разновидности и инструкция изготовления

Каждому любителю посидеть с друзьями или в кругу семьи вечерком за шашлычком на даче необходим мангал. Но те мангалы, которые зачастую подсовывают нам в магазине, не подходят либо по размеру, либо по качеству, либо по толщине металла.

А потому самым лучшим выходом из положения будет смастерить мангал своими руками, и самой удобной заготовкой для этого будет газовый баллон, который и сам по себе уже жаровня, стоит только его разрезать вдоль болгаркой.

Газовый баллон имеет очень толстые стенки, поскольку ему приходится выдерживать в процессе эксплуатации очень большое давление, а потому любое изделие из него будет надежными и прослужит долгое время.  Диаметр его, то есть ширина будущей жаровни, как раз подходит под средний шампур, а высоту всегда можно сделать в соответствии со своим ростом, чтобы удобно было заниматься жаркой мяса. О некоторых разновидностях мангалов из газовых баллонов, и,в частности, о технологии их изготовления, мы и поговорим в данном материале.

Подготовка

Какую бы конструкцию мы для себя не выбрали, а все в любом случае начнется с того, что баллон нужно избавить от остатков газа и разрезать в соответствии с чертежами.

Итак, берем обычный 50 литровый баллон из-под горючего газа пропана, и смотрим на объект уже не с позиции его применения по прямому назначению, а с оценкой того, что и как из него может получиться в процессе вмешательства в его структуру болгарки, сверл, сварочного аппарата и прочих инструментов. И, конечно же, первоочередной задачей является избавление от остатков газа, находящихся в баллоне.

Не стоит доверять людям, которые говорят, что баллон пуст. Концентрации газа даже в «пустом» баллоне наверняка хватит, чтобы при контакте с искрами разорвать эту металлическую оболочку на части, попутно причинив незадачливому создателю мангалов массу увечий. А потому, все же, отвинчиваем кран полностью. На старом баллоне штуцер может отказаться прокручиваться наотрез, а потому придется срывать «прикипевший» металл подручными средствами. Самое первое, что можно сделать, это попытаться сорвать его одновременно налегая на рожковый разводной ключ и постукивая вдобавок по свободному месту его рукоятки молотком.

Если это не помогло, следует прибегнуть к помощи теперь уже разводного водопроводного ключа, на более длинные сведенные рукояти которого можно одеть в качестве рычага длинную металлическую трубу.

Перед таким усилием никакая резьба не устоит, главное закрепить баллон, чтобы он не проворачивался вместе с ключом, посредством упорного уголка.

Также для того, чтобы отвинчивание пошло более гладко, можно смочить место, где резьба крана соприкасается с баллоном, «ВэДэшкой», подождав после часика два и дав жидкости подействовать.

Затем емкость необходимо наполнить водой, чтобы она без остатка вытолкнула все горючие газы из баллона. Проделав такую манипуляцию можно быть на 100% уверенным, что в процессе резки вы не улетите на вашем потенциальном мангале на Луну.

Как только емкость наполнена, воду сливать сразу не рекомендуется. Вместо этого следует ввинтить кран на место и приступить к разметке корпуса.

Делается это следующим образом. С одной из сторон баллона уже имеется заводской продольный шов, который в данном случае будет служить нам своеобразным маяком. Замерив полную длину окружности делим ее пополам и ставим отметки на половине ее, то есть на противоположной маяку стороне. После отмеряем от нее еще 8 см в сторону маяка, это и будет отметка, по которой следует отмечать крышку емкости. 8 см мы добавляем затем, чтобы емкость была более глубокой, могла вместить больше углей, а мясо не подгорать на малой высоте.

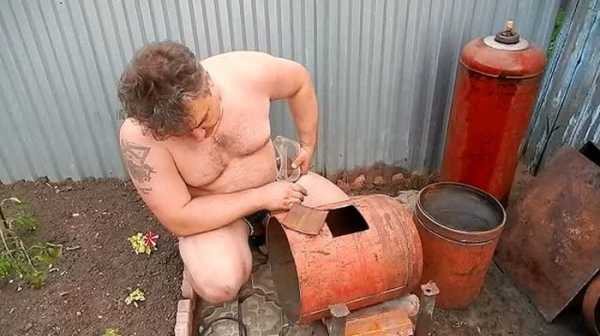

После этого можно брать болгарку и вырезать ту часть корпуса баллона, которая отныне превратится в своеобразную крышку мангала. При этом стоит обратить внимание, что резать нужно не по самому шву, а рядом с имеющимся швом, иначе можно повредить внутреннее стальное кольцо, которым скрепляется конструкция. Край кольца будет необходим, чтобы держать крышку навесу, то есть, чтобы та не проваливалась вовнутрь мангала.

На фото снизу видно, как мастер, не разобравшись в ситуации, неверно разрезал каркас. Приглядевшись, можно различить слева внутри баллона кольцо. Если бы он прорезал болгаркой около шва, край кольца остался бы торчал, тем самым исполняя функцию «тормоза» для крышки. Но в любом случае, это легко исправить, просто наварив кусочки металла изнутри емкости.

Теперь можно удалить штуцер, обрезов его вровень с корпусом.

После можно при помощи шлифовального круга зачистить место от заусенцев.

Далее порядок работы будет зависеть от того, каков будет функционал мангала. В частности, можно расширить его функциональность до уровня коптильни, о чем мы поговорим по завершении обзора разнообразных моделей простых мангалов.

[av_video src=’https://youtu.be/E6BESqf-y5E’ format=’16-9′ width=’16’ height=’9′]

Разновидности мангалов из газовых баллонов

Наиболее простым решением будет попросту разрезать баллон продольно на две половины, просверлить по бокам ряд отверстий, чтобы угли «дышали», приварить к днищу ножки, сделать прорези под шампуры, и мангал готов.

Но более популярен следующий метод. Хоть посредством данного метода две жаровни из одного баллона уже не получатся, зато получится одна, но гораздо более эстетичная, потому как у нее будет иметься крышка, а жаровня будет более глубокой, поскольку если, как мы оговаривали в предыдущем разделе, крышку мы сделали на 8 см меньше, то сама жаровня стала глубже на 4 см. К тому же, за счет крышки можно дольше сохранять максимальную температуру углей.

Для того, чтобы мангал стал более мобильным, пару ножек справа или слева можно снабдить колесиками. Тогда, приподняв один край, ее легко можно перекатывать с места на место. К тому же, если есть два колеса, две остальные ножки можно заменить одной, которая попросту будет служить упором. Также жаровню можно снабдить небольшой столешницей для приправ, столовых приборов (тарелок, ножей или вилок) и пр. Для удобства транспортировки с противоположного колесикам края можно приварить ручку.

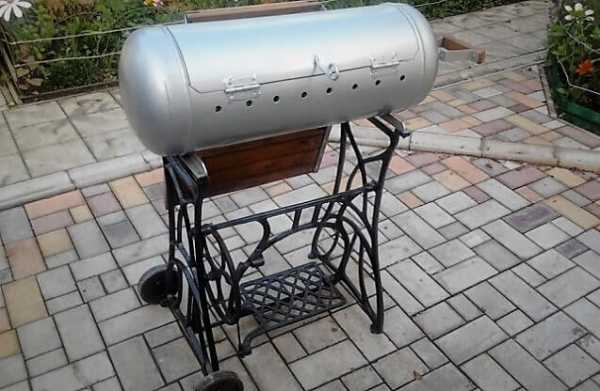

В качестве станины превосходно подойдет тяжелая чугунная подставка из-под старой швейной машинки, которая из-за большого веса снизит риск переворачивания конструкции.

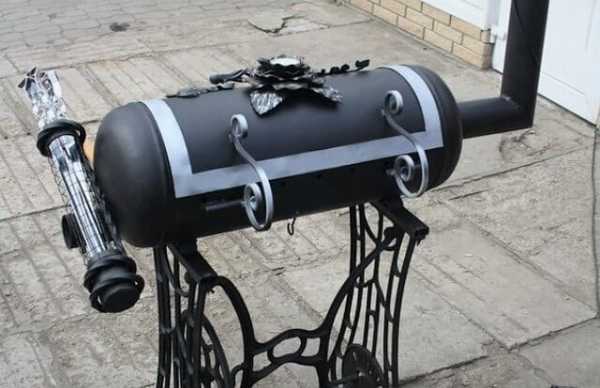

Кованные детали и отводная дымовая труба не только придадут конструкции более презентабельный и изысканный вид, но и улучшат функциональность жаровни.

Интересное по теме:

Оснастив свой мангал с вытяжкой в виде зонта, приделав по бокам маленькие столешницы и водрузив всю конструкцию на гнутые ножки из стали можно получить вот такое произведение «мангального искусства».

Далее представлено то, о чем мы говорили ранее, усложненные варианты мангалов. В этом конкретном случае нам представлен мангал-коптильня, для изготовления которой потребуется уже два баллона, а именно, 50-ти и 20-ти литровые. Как видно меньший располагается чуть ниже основного и сопрягается с ним посредством небольшого окошка. В данном случае малая емкость выполняет функцию генератора дыма для коптильни, в кою превращается по мере надобности основной мангал. Чем выше будет труба, тем лучше будет тяга.

Можно и на этом не останавливаться, а приделать к основному баллону еще один 50-ти литровый, занимающий относительно его вертикальное положение. Данный баллон будет служить в качестве камеры для холодного копчения. Не стоит и говорить, что такой большой камеры хватит, чтобы не только накормить копченостями достаточно большое семейство, но и заготовить продуктов про запас.

В большинстве случаев мангал находится на всеобщем обозрении, а потому некоторые хозяева спешат придать ему наиболее, на их взгляд, привлекательный вид.

В частности, за счет трубы и округлого основного сегмента, конструкция отдаленно схожа с паровозом, а потому большинство умельцев стараются еще более подчеркнуть данную данность.

Некоторые и вовсе доводят эту идею до идеального подражания. Остается только надеяться, что такой паровоз и впрямь не тронется с места и не умчит ваш шашлык вместе с собой за дачные пределы.

Но некоторые умудряются подвести дизайн такого мангала и под подводную лодку. У следующего умельца это получилось просто на высшем уровне.

Но некоторые склонны увидеть в своем мангале и нечто другое. Данному субъекту показалось, что его мангал замечательно будет выглядеть в качестве поросенка-переростка. Сразу становится ясно из какого именно мяса здесь обожают готовить шашлык.

Вдоволь насмотревшись на чудеса «мангального искусства» из музея славы знатных мастеров по изготовлению мангалов вновь вернемся к изготовлению нашего устройства.

Инструкция по изготовлению мангала из газового балона своими руками

Начнем с того места, на котором и остановились. В настоящее время у нас имеется баллон с вырезанным в нем верхним сегментом – крышкой и удаленным штуцером.

Вообще петли лучше всего приваривать к крышке пока та еще не совсем отделена от емкости, так сказать, «не до конца дорезанная». В таком случае крышка максимально ровно будет стоять на своем месте. А после того, как петли будут приварены, крышку можно «дорезать». С лицевой стороны к крышке сразу же можно приварить и ручку.

Без ограничителя, как уже и было оговорено раннее, крышка будет проваливаться вовнутрь, а потому придется приварить, желательно с каждого угла тыльной стороны емкости, металлические «тормоза». То же самое и наоборот. Если не приварить со стороны петель ограничитель, например, отрезок металлического уголка, крышка при открывании будет постоянно падать назад до упора, грозя с каждым разом сорвать сварные швы и деформируя конструкцию.

Отверстия для циркуляции кислорода можно, конечно, просверлить и при помощи дрели, но легче всего это будет сделать при помощи той же болгарки.

Также необходимо озаботиться и вырезами для установки шампуров, которые прорезают по методу треугольника через каждые 6 – 7 см. Ножками же мангал можно оснастить по трем методам:

1. Просто приварив отрезки труб или арматуры нужной длинны к днищу.
2. Сделав из металлопрофильных труб и гнутых металлических полос специальную подставку, на которую впоследствии можно устанавливать получившийся мангал.

3. Не стоит забывать и про вариант с колесиками, описанный выше.

Для обновления нашего мангала до версии«мангал-коптильня» придется дополнить основную конструкцию дополнительным малым 20-ти литровым баллоном, который будет служить в качестве дымогенератора.

Малый баллон проходит ту же обработку, что и до этого большой, то есть, с него стравливается воздух посредством наполнения водой, потом он избавляется от штуцера и в нем также делается крышка, оснащенная петлями и ограничителями, как внутренними, так и внешними.

После этого в каждой емкости намечают отверстия для прохода дыма и вырезают при помощи болгарки.

После этого емкости приваривают друг к другу отверстие к отверстию.

После основная конструкция оснащается ножками. Затем на тот же манер, что и в случае с генератором дыма, вычерчивается и вырезается болгаркой отверстие под трубу дымохода, которая после к нему и приваривается.

Внутри баллоны оснащают уголками, на которые впоследствии можно устанавливать полочки из металлических решеток. Позади в корпусе дымогенератора нужно будет просверлить некоторое количество отверстий и установить поворотную заслонку, при помощи которой будет регулироваться тяга воздуха. Такой же заслонкой должна быть оснащена и труба.

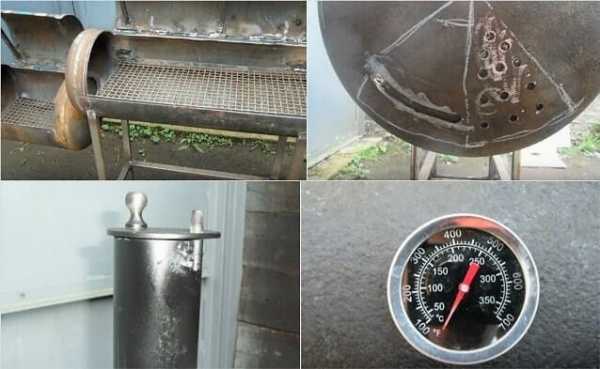

Некоторые практикуют установку на корпус камеры мангала температурного датчика с верхним пределом до 350°С. Посредством данного датчика процесс копчения можно держать на контроле и постоянно корректировать температуру, из-за чего процесс копчения будет стабильным и качественным.

После конструкцию можно покрасить термостойким составом и пользоваться долго и с удовольствием.

[av_video src=’https://youtu.be/kHJIoKZi7nc’ format=’16-9′ width=’16’ height=’9′]

ideiddachi.ru

Мангал-коптильня из газовых баллонов своими руками (25 фото) » Триникси

Сезон дачного отдыха уже открыт, а потому если у вас нет своего мангала и коптильни, то предлагаем узнать, как из двух старых газовых баллонов их сделать. Фотоотчет с подробными объяснениями ждет вас далее.

Первым делом с баллонов были срезаны вентили, которые не откручивались.

Затем баллоны были наполнены водой, которая простояла в них сутки.

Мангал-коптильня состоит из дымогенератора и непосредственно самого мангала. Дымогенератор представляет собой обрезанный в виде 50-сантиметровой колбы баллон.

В верхней части колбы делаеv отверстие для поддува и крышку.

То же самое проделываем и в основном баллоне.

Далее берем уголок и сверлим в нем отверстия, он послужит нам колосником.

В самом мангале делаем пропилы с одной стороны и отверстия с другой стороны. Это необходимо для установки шампуров.

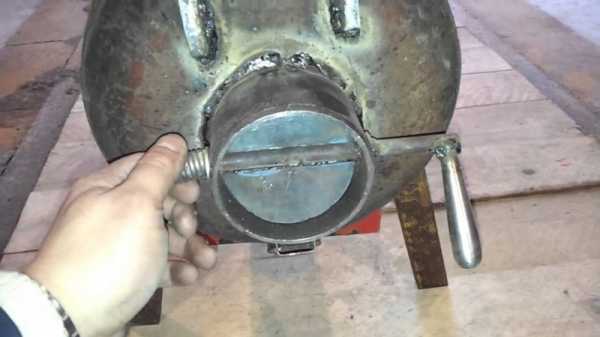

Заслонка для поддува.

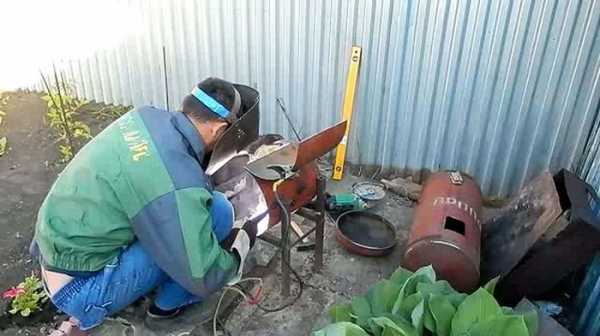

Далее за дело берется сварщик. Он приваривает петли, уголки и отпиленную крышку в дымогенератор.

Так выглядит дымогенератор.

Подготавливаем мангал для состыковки с генератором и вытяжной трубой.

Стыкуем (качество сварки на фото оставляет желать лучшего, но сварщик вовсе не профессионал).

Далее привариваем ручки и ножки.

Теперь остается привести мангал в человеческий вид. Для этого тщательно его зачищаем железной щеткой, ровняем швы болгаркой, обезжириваем и покрываем термостойкой краской

Вот что получаем в итоге. Для копчения в дымогенераторе разводятся угли, на них ставится стальная чашка с влажной щепкой. На решетку в мангал кладется продукт. Щепка нагревается, начинает дымить и коптить продукт. Заслонками регулируем процесс (интенсивность тления, количество дыма и. т.д).

trinixy.ru

Мангал из газового баллона своими руками: самостоятельное изготовление

Оглавление:
Мангал из газового баллона своими руками: безопасное вскрытие емкости
Мангал барбекю из газового баллона: изготовление основания
Мангал гриль из газового баллона: изготовление жаровни

Практически каждый дачник или владелец частного дома старается обустроить на своем участке так называемую зону отдыха – ее неотъемлемой составляющей частью является небольшой и удобный столик со стульчиками и миниатюрная кухня, представленная в виде такого бесхитростного приспособления, как мангал. Последние приспособления могут быть весьма разными и изготавливают их из широкого спектра материалов. В ход идет буквально все – и кирпич, и натуральный камень во всем своем разнообразии, и листовое железо, и даже различного рода стальные емкости, которые, по своей сути, являются идеальным вариантом. Об одной из таких емкостей – о газовом баллоне – мы и поговорим в данной статье, в которой вместе с сайтом stroisovety.org разберемся с вопросом, как сделать мангал из газового баллона своими руками?

Мангал барбекю из газового баллона фото

Мангал из газового баллона своими руками: безопасное вскрытие емкости

Скажем прямо – работать с такими вещами, как газовые баллоны, отнюдь не безопасно. За время своей эксплуатации они настолько пропитываются газовым конденсатом, что малейшая искра приводит к взрыву. Здесь важно понимать всю степень опасности и делать все четко по инструкции – если будете придерживаться ее, тогда процесс вскрытия баллона болгаркой (исключительно болгаркой и ничем иным) будет полностью безопасным. Итак, прежде чем приступать к решению вопроса, как сделать мангал из газового баллона, для начала разберемся с тем, как правильно его разрезать. Выглядит этот процесс следующим образом.

1. Для начала открываем вентиль баллона и стравливаем содержимое баллона по максимуму. В открытом положении баллон лучше оставить на сутки, не менее. Даже после того, как газ практически полностью улетучится из него, эта емкость останется небезопасной.

   Коптильня мангал из газовых баллонов своими руками фото

2. Именно по этой причине следующим шагом мы кладем баллон на пол и с помощью двух больших разводных ключей, выкручиваем из него вентиль. Не слушайте тех, кто говорит, что сделать это невозможно – просто нужно правильно использовать ключи и рычаг. Одним ключом обхватываем то место баллона, на которое навинчивается защитный колпак, а вторым обхватываем сам латунный вентиль. Первый ключ упираем в пол или бетонное основание (как вариант, под него можно подложить кирпич), а на второй ключ надеваем кусок метровой трубы и тянем за нее руками против часовой стрелки, одновременно придерживая баллон ногой. Срывается лихо и никаких проблем – намного проще и безопаснее, чем отбивать вентиль кувалдой.
3. Дальше ставим баллон вертикально и через открывшееся отверстие (там, где был вентиль), наполняем эту емкость водой – до самого верха, так, чтобы она начала вытекать из баллона.

Только после этого можно брать в руки болгарку и безопасно разрезать баллон. Для начала следует вырезать то самое место, где находился вентиль – вырезать его необходимо не просто так. Впоследствии здесь можно установить заслонку, регулирующую приток воздуха – в общем, прорезаем круглое отверстие маленьким диском диаметром 100мм. Теперь, имея такое большое окно в баллоне, можно уже ничего не бояться – взрыв уже не произойдет. После опустошения баллона от воды может случиться маленький пых, но он не страшен ни для самого мастера, ни для окружающих.

Мангал гриль из газового баллона фото

Мангал барбекю из газового баллона: изготовление основания

Это довольно простой этап работ, без которого решение вопроса изготовления мангала барбекю из газового баллона своими руками, можно сказать, невозможно. Если утрировать, то здесь вам понадобится сделать из металла небольшую подставку высотой около 800-900мм в виде козлика на четырех ножках и оборудовать ее маленьким столиком, на котором вы сможете удобно заниматься и нанизыванием мяса на шампуры, и прочими делами. Изготавливается такая подставка очень просто.

1. Для начала варим из арматуры, квадратного прута или профильной трубы прямоугольную рамку – ее размеры должны быть такими, чтобы в нее лег баллон и при этом не провалился.
2. Дальше оборудуем эту рамку четырьмя ножками – это тоже простая задача.
3. И в завершении работ, когда козлик уже будет стоять на ногах, присоединяем сбоку еще одну прямоугольную рамку, пространство внутри которой закрываем мелкой и, главное, толстой металлической сеткой.

   Мангал из газового баллона своими руками фото

Все! Основание готово, и можно двигаться дальше. Но для начала не забудьте зачистить болгаркой с толстым кругом все сварные швы. Потом эту работу выполнять будет неудобно.

Мангал гриль из газового баллона: изготовление жаровни

Первое, что нужно сделать, это уложить баллон на козлика и надежно приварить его к нему. Когда эта операция будет произведена, вооружаемся рулеткой и отмечаем место, где будет открывающаяся крышка мангала.

• Для начала необходимо разметить горизонтальные разрезы – следует измерить периметр баллона и разделить его пополам.
• Теперь чертим горизонтальную линию с одной стороны и, отложив от нее размер равный половине периметра, размечаем такую же горизонталь с другой стороны баллона.
• После этого соединяем эти горизонтали поперечинами, которые проходят возле сварного шва с одной стороны баллона и на таком же расстоянии от края с другой стороны.
• Полученный контур выпиливаем болгаркой. Только не полностью – сначала делаем прорез с той стороны, с которой будут установлены петли.
• Сразу же после прореза петли нужно приварить – только после этого вырезаем крышку полностью и получаем готовую подвижную конструкции. Для нее со стороны петель нужно будет сделать упоры, чтобы она не откидывалась больше чем нужно.

Дальше дело за оборудованием жаровни. Здесь можно сделать следующие вещи.

1. Дымоход. С одного конца баллона мы уже имеем отверстие и теперь точно такое же прорезаем с другого конца, после чего с помощью поворота и трубы диаметром 100мм делаем дымоход. Если хотите, чтобы у вас был не просто мангал, а так называемый мангал коптильня барбекю из газового баллона, то на дымоход нужно установить еще одну подобную баллону емкость, оборудованную дверкой. В этом месте можно будет производить горячее копчение практически любых продуктов питания.
2. Заслонка притока воздуха. Изготавливается из небольшого кусочка трубы сотого диаметра. С боков этого кусочка просверливаются отверстия, в которые вставляется длинный штифт, на него, в свою очередь, прямо внутри трубки приваривается шайба из листового металла. Теперь, вращая за штифт, который нужно будет оборудовать рукояткой, можно регулировать тягу в мангале.

   Мангал барбекю из газового баллона фото

3. Внутренняя часть. Здесь не лишним будет сделать две вещи: во-первых, прорези для шампуров с одной стороны и круглые отверстия для них же с другого края мангала. И, во-вторых, стационарную решетку для барбекю – сделать ее нужно съемной, так, чтобы при необходимости ее можно было убирать и жарить шашлык на шампурах. Очень важно сделать эту решетку из толстого железа – высокая температура с тонким металлом церемониться не станет. Попросту говоря, его поведет, да и прогорит он быстро.

По большому счету, это и весь мангал коптильня из газового баллона своими руками. Теперь дело за малым – опять-таки, следует зачистить сварные соединения, хорошенько вскрыть конструкцию грунтовкой, после чего покрасить термостойкой краской. Кстати, чтобы немного сэкономить, дорогую термостойкую краску можно использовать только для декорирования самого баллона и дымохода – все остальное можно смело красить обычно нитроэмалью.

Мангал коптильня барбекю из газовых баллонов фото

И в заключение темы, как сделать мангал из газового баллона своими руками, несколько слов о достоинствах такой конструкции. Первое, что здесь следует отметить, это универсальность – в одном изделии вы получаете приспособление для приготовления продуктов на шампурах, решетке и коптильню. Мало того, благодаря дымоходу и притоку воздуха сжигать топливо в таком мангале можно даже при закрытой крышке, это дает возможность установить мангал под навес или вообще в помещении и использовать его в качестве буржуйки. Второе – это режим приготовления блюд, если на обычном открытом мангале мясо просто жарится, то здесь оно еще одновременно и печется. Закрытая крышка превращает мангал в духовку. Также на толстой решетке можно приготавливать различные блюда в сковородке или кастрюле – плов и уха получаются отменные!

Автор статьи Александр Куликов

stroisovety.org

Как сделать мангал из газового баллона своими руками: фото, чертежи и видео

Сложно поспорить с тем, что отдыхать за городом на собственной даче — настоящее наслаждение. Ведь только в такие моменты жизни можно по-настоящему почувствовать свежесть природы, приготовить ароматные шашлыки и пообщаться с близкими людьми.

Особенно с этим согласны жители крупных городов, которым приходится жить в постоянной городской суете. Для таких граждан собственная дача за городом является настоящим спасением, где они могут отдохнуть от надоевшей атмосферы мегаполиса.

Естественно, на такой даче просто необходим мангал, ведь он является крайне удобным средством для приготовления пищи на огне, когда-либо придуманным людьми. Готовить пищу на мангале стали еще в далеком прошлом, однако, даже в наше время многие люди не прочь воспользоваться такой техникой.

Мангал из газового баллона

В наше время мангал с коптильней является незаменимым атрибутом любой загородной дачи. Как правило, у множества дачных участков может различаться план дома, размеры, обстройка, но собственный мангал с коптильней имеет любой уважающий себя владелец собственной дачи.

Чтобы свести затраты на такое приспособлению к минимуму, лучше всего сделать мангал из газового баллона своими руками. Такая коптильня практически не будет отличаться от купленной в магазине, а количество средств, которое придется на нее затратить, составит минимальный показатель.

Преимущества мангала, сделанного своими руками

С момента появления мангалов человек постоянно модернизировал свое устройство, добавляя в него новые функции, делая его более удобным и так далее. Таким образом, от обычной жарки мяса на палке, на костре мы пришли к современным СВЧ печам. Следовательно, ассортимент мангалов настолько широк, что каждый может свободно выбрать такую модель, которая придется ему по душе.

Однако, как правило, цены на современные модели мангалов являются просто запредельными и не многие могут позволить себе такую роскошь. Именно поэтому и создавалась эта статья — потому, что многие люди задаются вопросом о том, как сделать мангал из газового баллона своими руками.

Итак, ниже мы рассмотрим список преимуществ, а также недостатков конструкции, которую мы будем делать:

Плюсы:

• Большие размеры, которые позволят единовременно приготовить большое количество еды для немалой компании.
• Легкая конструкция, сделать которую не составит труда даже у тех, кто никак не привязан к физической работе. Все, что вам понадобится — это газовый баллон и несколько часов времени, которое придется потратить на создание своей коптильни.
• Предельно низкая стоимость мангала. Такие затраты может позволить себе любой, у кого есть собственная дача.
• Стойкая и прочная конструкция, которая способна выдержать высочайшие температуры. За счет этого повышается и долговечность вашего мангала.
• В случае с наличием откидной крышки, мангал не придется заносить под навес в случае дождя. Плюс ко всему, крышка мангала необходима для того, чтобы использовать его в качестве коптильни.

Минусы:

• Первое преимущество такого мангала можно также назвать и недостатком. Дело в том, что большая конструкция не всегда может вписаться в двор дачи, особенно если её площадь не может похвастаться большими размерами.
• Мангал и коптильня из газового баллона не будет переносной конструкцией, которую можно в любой момент переставить в более удобное место. Для того чтобы перенести такую конструкцию, понадобится как минимум 2 человека.
• Из сырья, которое можно использовать в качестве топлива для мангала, может использоваться только уголь, поскольку места для дров в нем слишком мало.

Процесс производства мангала из газового баллона

Первым делом необходимо найти подходящий газовый баллон. В принципе, это не может составить труда, особенно для тех, кто пережил время заправки газовых плит с помощью газовых баллонов. Для изготовления нашего мангала вам понадобится большой газовый баллон, емкостью порядка 50 литров.

Сразу хочется предупредить, что изготовленный мангал и коптильня не будет иметь презентабельный вид. Однако, на качество приготовления пищи это никак не повлияет. Тут дело вкуса. Конечно, можно специально оборудовать его так, чтобы он имел опрятный вид.

Также стоит знать, что если у вас нет сварочного аппарата, а также умения им пользоваться, то у вас ничего не получится. В таком случае единственным выходом будет обратиться к специалисту в данной отрасли. В принципе, это нельзя назвать существенным недостатком процесса изготовления, поскольку найти грамотного сварщика, имеющего свой сварочный аппарат, не составит труда.

Инструмент и материалы, которые понадобятся в процессе производства

Итак, для того чтобы сделать мангал из газового баллона своими руками, вам понадобятся следующие инструменты:

• болгарка;
• две дверные петли для крышки;
• набор инструментов, в которые входят:
  • молоток;
  • отвертка;
  • разводной ключ;
  • зубило;
• дрель;
• уголок;
• металлическая труба.

Инструкция изготовления

Первым делом необходимо разрезать баллон. Данный процесс является достаточно небезопасным, поэтому необходимо соблюсти все меры безопасности. Удостоверьтесь, что газовый баллон точно пуст и не имеет остатков газа.

При разрезании баллона на 2 части будьте крайне осторожны, ведь если в баллоне осталось хоть немного газа, он может свободно воспламениться и принести уйму проблем.

Итак, когда баллон разрезан на 2 части, необходимо дождаться, пока весь оставшийся газ испарится. После этого вам нужно перевернуть баллон верх дном для того, чтобы стек весь конденсат.

Для того чтобы убрать ненужный кран на поверхности баллона, можно воспользоваться молотком или болгаркой. В первом случае его можно просто отбить от баллона, во втором полностью спилить. Второй случай является менее безопасным, поэтому мы рекомендуем именно молоток.

После того как вы сделали все вышеописанные действия, необходимо полностью залить баллон водой и оставить его на несколько дней в таком виде. После этого работа с такой конструкцией станет абсолютно безопасной и вы сможете делать с ней все, что захотите.

Как сделать крышку?

Как вы уже могли догадаться, верхняя крышка мангала является незаменимым атрибутом. Во-первых, это защита от дождя. Во-вторых, это внедрение функции коптильни, без которой ваш мангал не будет таким функциональным.

Итак, крышку для мангала мы будем делать из уже отрезанной части баллона. Крышку нужно отрезать от баллона с верхней части корпуса вдоль посередине. Выпиливать ее необходимо от середины к краю. После чего она крепится к основной части мангала с помощью дверных петель, которые мы подготовили ранее. Боковые стенки необходимо оставить.

Сборка верхней части

Когда верхняя крышка готова к эксплуатации, необходимо качественно прикрепить ее к основной части мангала. Для этого нам понадобятся, как уже говорилось ранее, дверные петли и дрель.

Первым делом с помощью дрели высверливаем отверстия под петли, после чего фиксируем последние с помощью заклепок и привариваем. Опять же, если вы не обладаете сварочным аппаратом или умением им пользоваться, обратитесь к специалисту, который за небольшую плату решит все ваши проблемы.

Здесь вы можете немного скреативить. Можно прикрепить дополнительные аксессуары для вашего мангала, например, ручку для крышки. Также вы можете соорудить съемную крышку с помощью направления осей шарниров в одну из сторон.

Укрепление и фиксация

Для того чтобы избежать возможности деформации вашего будущего барбекю из-за высоких температур, необходимо укрепить основание коптильни.

Для этого по всему периметру необходимо приварить металлический уголок. Лучше всего сделать это внутри мангала. Таким образом, вы убьете двух зайцев: укрепите основание и создадите удобную опору для сетки или шампур из обычного уголка.

Также лучше всего сделать надрезы для того, чтобы шампур отлично входил на свое место и устойчиво там держался.

Ножки мангала

Естественно, любой мангал или барбекюшница должна иметь собственные ножки. Это не обошло и наш случай. Для ножек лучше всего подойдут обычные металлические трубы одинаковой длины. Их должно быть четыре.

Для их закрепления необходимо просверлить по углам днища отверстия, после чего прикручиваем ножки с помощью гаек. Если после этого ножки вашего мангала получились недостаточно устойчивые, приварите дополнительные угонки снизу.

В довершение всей работы — просверлите несколько дыр на днище мангала для прогоревших углей.

Итоги

Итак, теперь вы можете легко сделать отличный мангал из баллона собственными руками. Причем, как вы могли понять, данный процесс не отнимает много сил и является предельно простым.

Если ко всему процессу вы подошли со всей серьезностью и сделали все правильно, то такая конструкция сможет прослужить вам не один год. Причем здесь можно не только жарить шашлыки, но и коптить различные продукты.

Поверьте, если вы самостоятельно изготовите такое функциональное изделие, оно прослужит вам не один год, что не может не радовать.

nashgazon.com
