120 фото и особенности газовой сварки

Первое, на что стоит обратить внимание, выбирая оборудование для сварочных работ – это то, что существует несколько разных типов сварки, а значит, и несколько видов сварочных горелок. Перед покупкой желательно ознакомиться с их плюсами и минусами, и приобрести то, что подходит именно вам.

Краткое содержимое статьи:

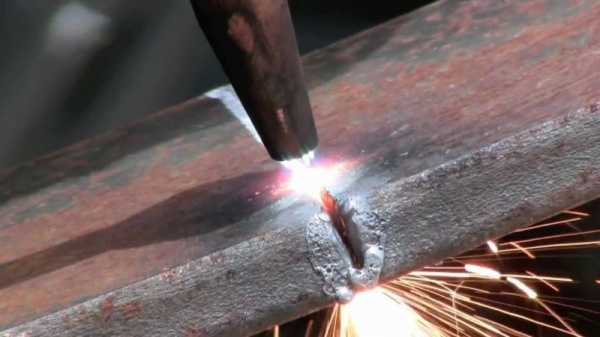

Что собой представляет газовая сварка

При газовой сварке металл разогревается пламенем высокой температуры, которое получается при возгорании кислородно-ацетиленовой смеси (в некоторых случаях ацетилен заменяют другим газом – метаном, пропаном, керосиновыми парами, и т.д.).

Кислород и горючий газ поступают в горелку, где смешиваются в необходимых пропорциях, и в виде смеси выдуваются из сопла. Затем горелку необходимо поджечь. Как правило, используют специальную зажигалку или спичку. Некоторые модели горелок оборудованы пьезоэлектрическим поджигом.

Вместе со швом свариваемого изделия плавится и специальная проволока – присадочный прут, которую прикладывают ко шву.

Есть два основных типа горелок – с инжектором и без. Устройство сварочной горелки с инжектором отличается тем, что кислород подается в камеру-смеситель под давлением, которое превышает давление горючего газа. Таким образом в смесителе создается разреженное пространство, засасывающее горючий газ.

Сам инжектор – цилиндр с несколькими каналами: по центральному подается кислород, по нескольким периферическим канальцам – горючий газ. За счет этого достигается разница давлений.

Без инжекторные горелки этого цилиндра не имеют. Давление для подачи горючего газа и кислорода в них одинаковое.

Горелка соединяется с баллонами шлангом, на котором установлен специальный клапан, предотвращающий обратную тягу. Если этого клапана нет, газ в баллонах может воспламениться, что приведет к взрыву.

Газовая сварка: плюсы и минусы

Газовая сварка широко используется в промышленности. Ее плюсы – простота технологии, дешевизна аппаратов, и то, что их легко найти и купить. Пламя регулируется простым вентилем. При наружных ремонтных работах подобная сварка хороша тем, что пламя газовых сварочных горелок не может погасить даже сильный ветер.

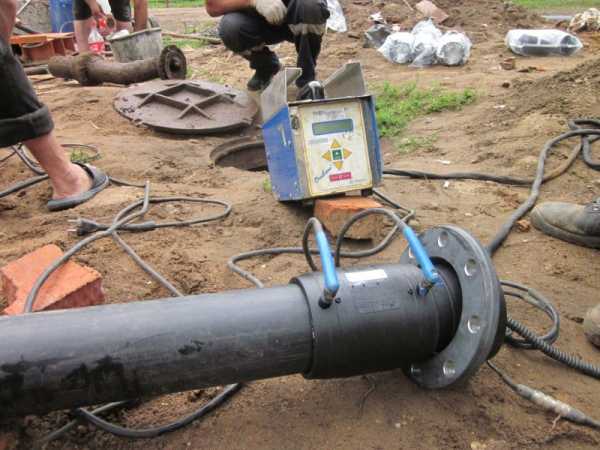

Оборудование для этого типа сварки легко перевозить в нужное место. Оно не требует дополнительной установки, и поэтому работать можно где угодно – даже в лесу.

Минусов у газовой сварки тоже немало. Самый очевидный – взрывоопасность. При небрежной работе может произойти пожар или взрыв горючей смеси.

Другим недостатком является то, что зона нагрева слишком велика, и поэтому могут расплавиться те детали свариваемого изделия, которые не нужно было трогать.

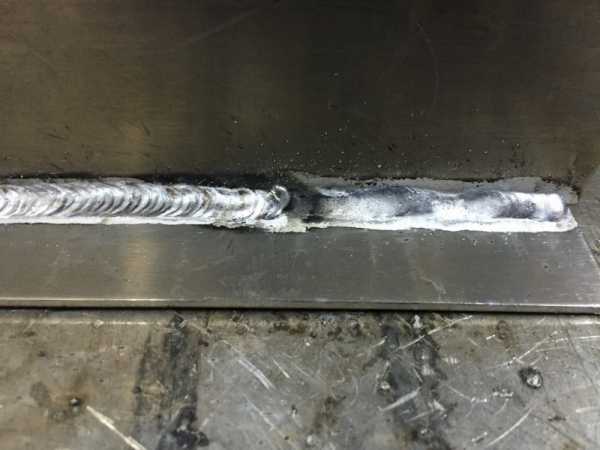

Данная технология не рекомендуется для сварки листов металла толще 3-5 миллиметров – шов получится неаккуратным, будет деформироваться и трескаться.

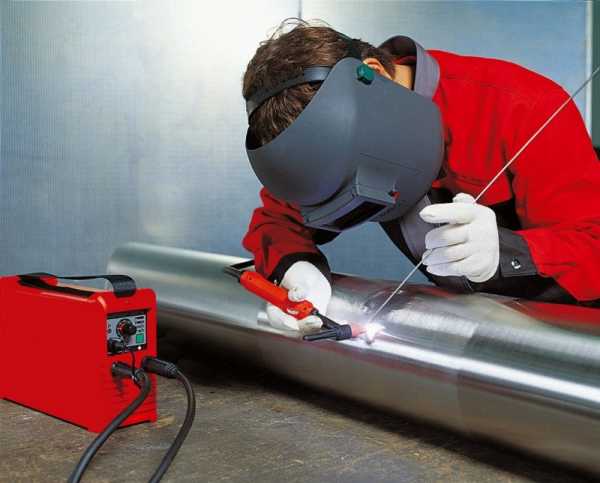

Что такое аргонная сварка

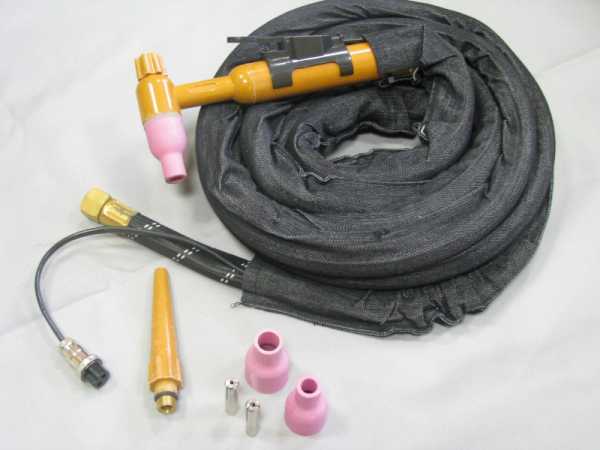

Аргонная (аргонодуговая) сварка используется в тех случаях, когда нужно избежать контакта свариваемого металла с кислородом. Особенно хороша она для работы с алюминием.

В аргонной сварке применяется электрод из тугоплавкого металла – вольфрама. Электрод расположен в центре сопла горелки, из которого выдувается защитный газ тяжелее кислорода.

Для разогрева металла служит электрическая дуга, а газ вытесняет кислород из области сварки, благодаря чему окисления не происходит. Шов при этом получается тонким, прочным и почти незаметным. Именно поэтому в наше время аргонная сварка очень популярна.

Особенности полуавтоматической сварки

Полуавтоматическая сварка обладает всеми достоинствами аргонной, но при этом она еще и механизирована. Электродная проволока в ней одновременно является присадочной. Она непрерывно подается в зону сварки, где плавится вместе с кромкой изделия. Из сопла горелки поступает защитный газ, предохраняющий шов от контакта с воздухом. Сама горелка охлаждается воздухом или жидкостью.

Присадочная проволока, охлаждающая жидкость и флюс для сварки (если есть такая функция) подаются по специальному шлейфу.

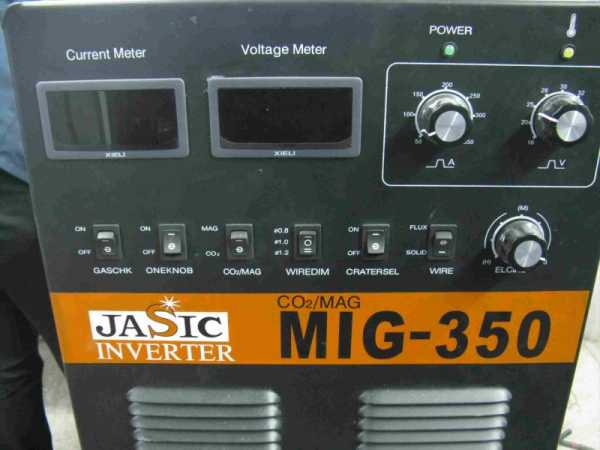

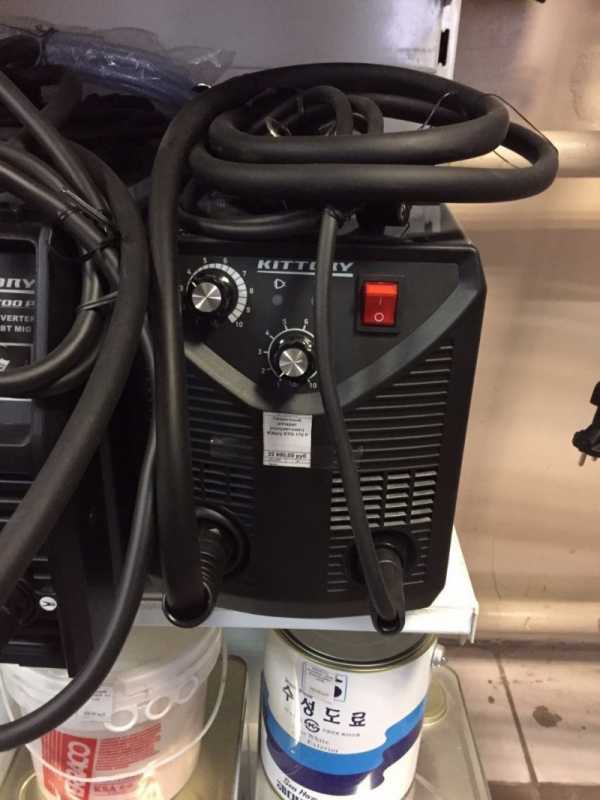

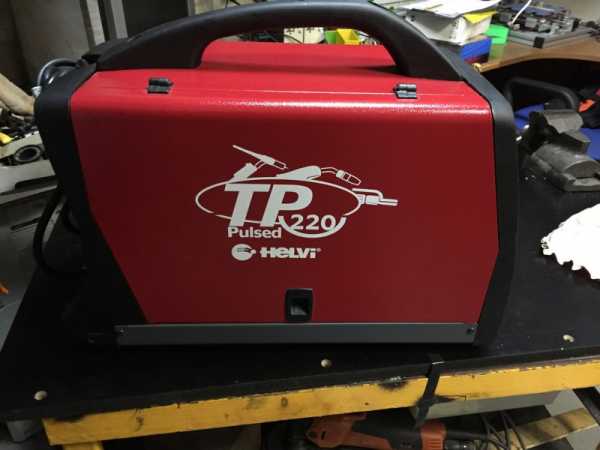

Выбор сварочного полуавтомата и уход за ним

В продаже много самых различных модификаций сварочных автоматов. Они различаются и по цене, и по своим возможностям.

Самые продвинутые оснащены дополнительными функциями – системой для удаления охлаждающей жидкости, самоочисткой и так далее. В дешевых моделях отсутствует даже система подачи защитного газа.


Какой сварочный полуавтомат выбрать?

Это зависит только от того, что предпочитает мастер. Кому-то удобнее дешевые и простые горелки, кому-то нужны полнооперационные, подходящие для всего спектра работ.

Часто дорогие полуавтоматы требуются, если сварщик работает с алюминием и другими цветными металлами, сварку которых без защитного газа невозможно сделать качественно.

При работе с полуавтоматом нужно очищать сопло горелки после каждой сварки, так как на нем остаются капли расплавленного металла.

Кроме того, нужно иметь большой запас наконечников – они выгорают уже через несколько часов работы. Даже сама горелка для полуавтомата сварочного – расходная деталь. В среднем она изнашивается через полгода, и ее необходимо заменять. Периодичность замены деталей, как правило, указывают в паспорте прибора.

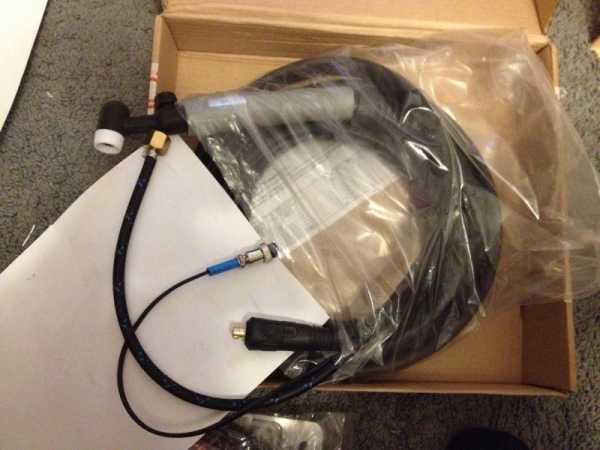

Выбор горелки

Как выбрать сварочную горелку? Нужно иметь в виду, что как сопло, так и наконечник горелки подвержены износу из-за постоянного нагрева. В продаже есть разные детали – как менее, так и более долговечные, изготовленные из теплостойких материалов. На срок службы влияет размер и вес наконечника: чем он больше, тем наконечник дольше прослужит.

Глядя на фото сварочных горелок, легко заметить, что они отличаются по форме сопла. Это зависит от вида работ: более узкие и длинные сопла подходят для работы на малом пространстве, в труднодоступных местах, а также для работы, требующей большой аккуратности и точности.

Полуавтоматические, автоматические и аргонодуговые горелки различаются по мощности и силе тока. От этих параметров напрямую зависит их рабочий цикл.

Рабочий цикл – это параметр, определяющий, как долго горелка может работать без перерыва в течение десяти минут. Измеряется он в процентах.

Если сварка автоматическая, рабочий цикл равен ста процентам, т.е. перерывы в работе не требуются. В случае, когда сварочные работы выполняет человек, длительность рабочего цикла заметно меньше.

Слишком мощную горелку брать не стоит – она будет тяжелой и громоздкой, что затруднит работу.

Обратите внимание и на рукоятку горелки – ее должно быть удобно держать, а вес прибора нужно подбирать таким образом, чтобы руки не уставали при долгой работе. В продаже есть горелки с эргономичными рукоятками, повторяющими контуры ладони рабочего, которые очень удобны в использовании.

Так как сварка часто происходит в полевых условиях, на большой высоте, и т.д, то горелка может случайно выпасть из рук. Исходя из этого, лучше подбирать ударопрочное оборудование.

Наконец, если есть возможность, лучше, чтобы горелка и запасные части для нее были одной и той же марки – это облегчит уход за ней.

Техника безопасности при работе с газовой горелкой

Горючую смесь, выходящую из сопла, нужно поджигать с большой осторожностью. Для начала следует приоткрыть вентиль (примерно на четверть оборота), продуть горелку, и только затем поджечь газ. Для этого используют спички, искровые зажигалки, или пьезоподжиг. Категорически запрещается зажигать горелку от любых горящих предметов.

Только после того, как горючая смесь воспламенится, можно подкрутить вентиль и отрегулировать пламя. Чтобы погасить горелку, регулятор закручивают, перекрывая доступ газа в сопло. При утечке газа следует немедленно прекратить работу.

Любая сварка, в том числе газовая, опасна для глаз, поэтому нужно пользоваться защитной маской или очками.

Фото сварочной горелки

Также рекомендуем посетить:

zdesinstrument.ru

Газовая горелка из подручных средств (20 фото) » Триникси

Друзья, если нечем заняться на досуге, а креативные идеи не выходят из головы, можете посмотреть далее, как один мастер на все руки сделал портативную газовую горелку из подручных средств.

В руки попался почти полный газовый балончик для заправки зажигалок.

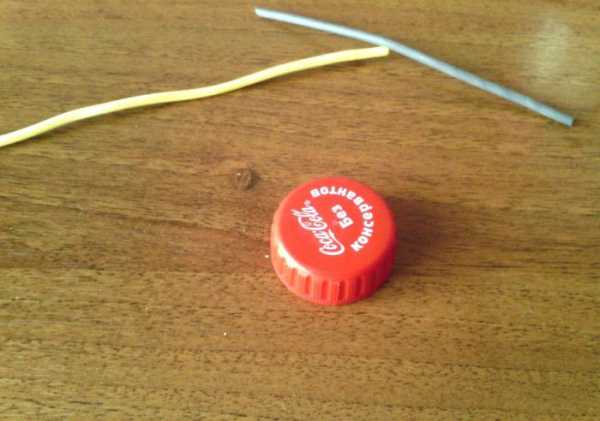

Сначала была найдена пустая бутылка, валялась в мусоре из под колы с именем Игорь)

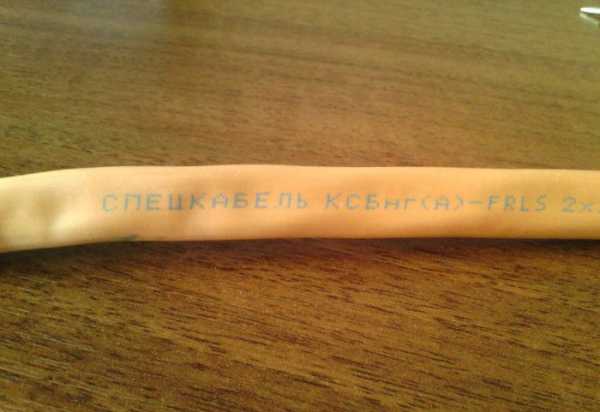

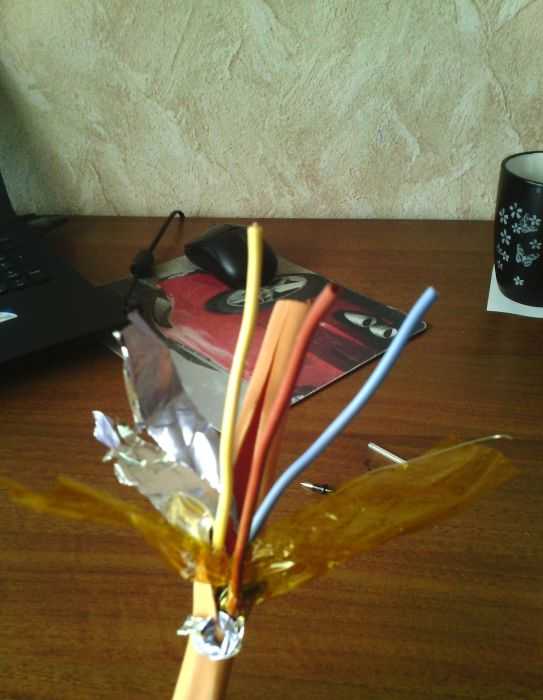

Вторым донором стал кусок кабеля КСБ 2х2х1, бухта которого лежала в углу

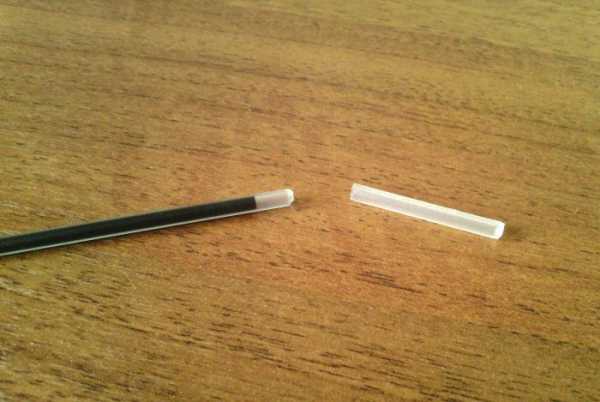

В качестве инжектора горелки в ход пошел наконечник от стержня шариковой ручки,
с удаленным из него шариком

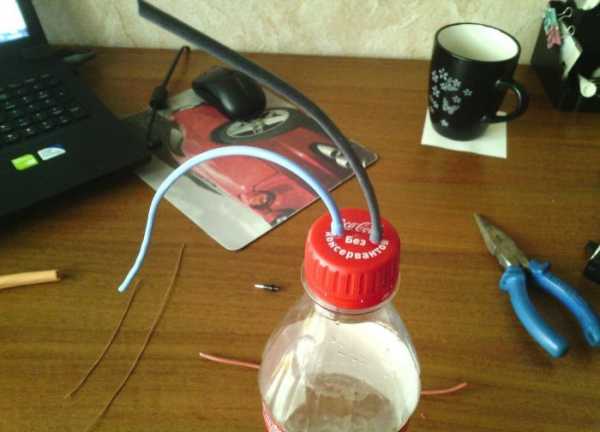

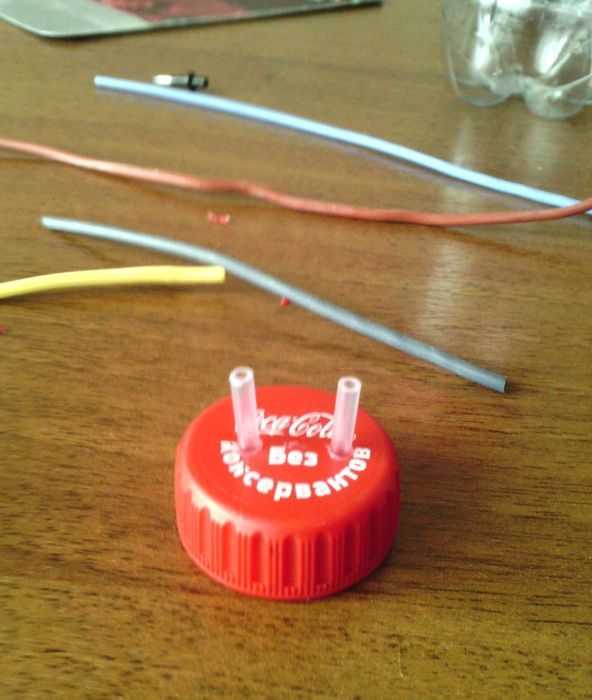

В крышке делается 2 отверстия сверлом 2,5 мм, в отверстия вставляются "патрубки", из все того же стержня ручки,
вставляются с некоторым усилием. конструкция сохраняет герметичность без какого либо дополнительно уплотнения.
Игорь ночь простоял, количество газа за ночь не уменьшилось

Стержень

в сборе

Шланчики были изготовленны из изоляции жил все того же кабеля КСБнг

Надеваем

Естественно нам нужен газ

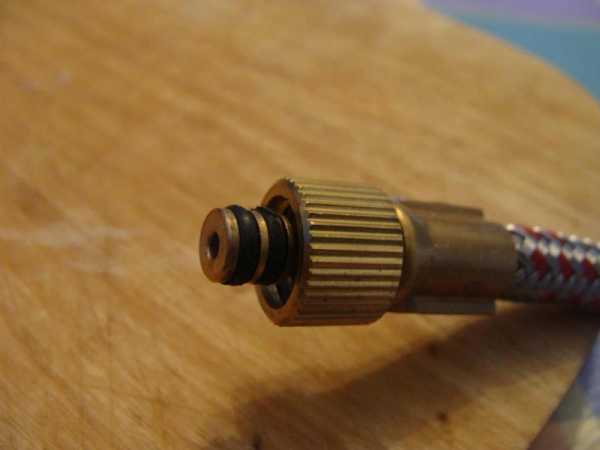

Для заправки Игоря подойдет переходник от баллончика

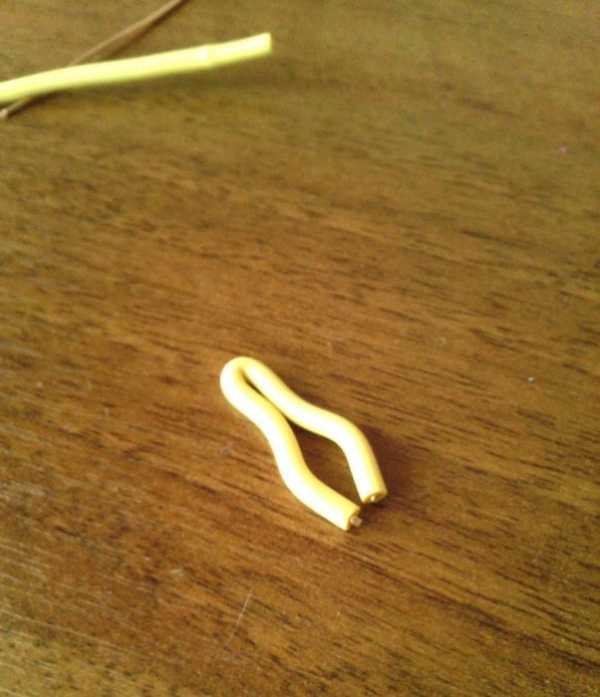

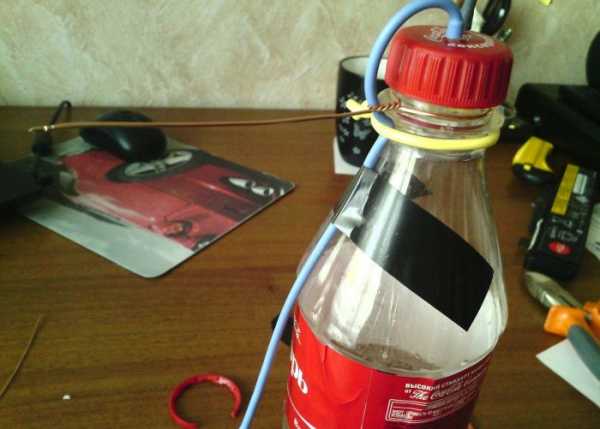

Зажим, чтобы газ оставался в Игоре, на помощь пришел все тот же кабель

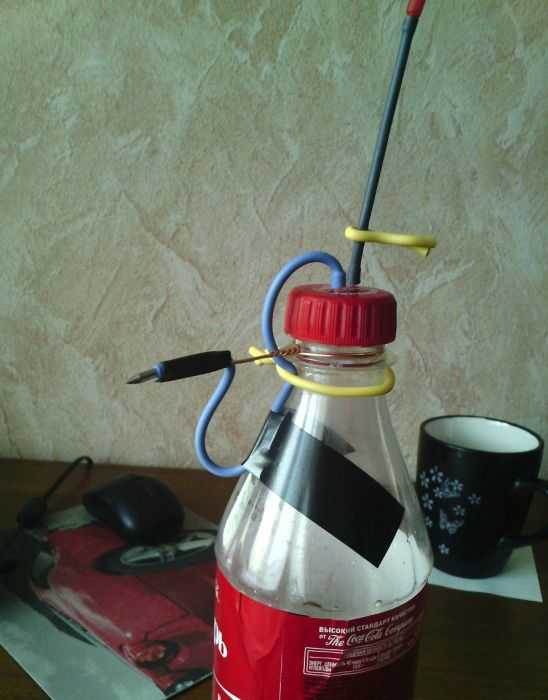

Далее по фото все понятно, наконечник от стержня уже на месте.

Тут тоже все понятно


Далее сопло, или как оно там называется, не знаю)
под ногами валялся какой то кусок толстой фольги, или тонкой жести, хз...)

Сверлим в нем несколько рядов отверстий

и сворачиваем

Крепим к Игорю

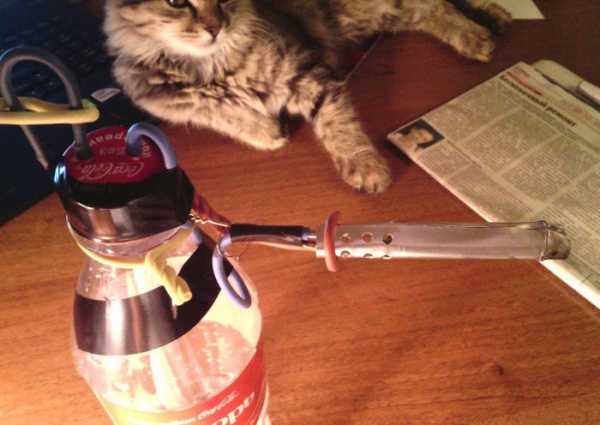

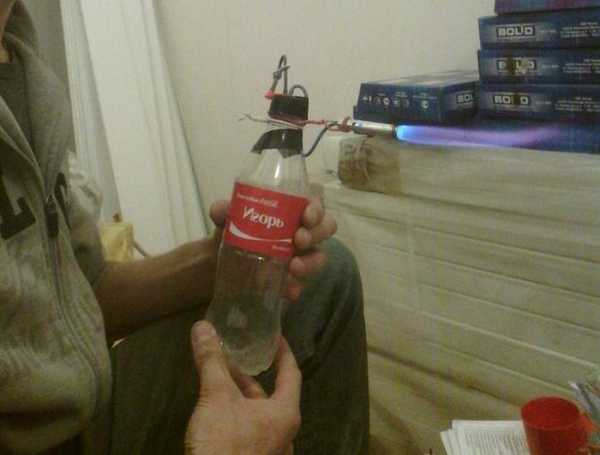

Игорь за работой

trinixy.ru

разновидности, характеристики и особенности подробно, с фото

Горелка газовая для кровельных работ: особенности и характеристики инструмента. Советы по работе с приспособлением. Инструкция по самостоятельному изготовлению конструкции.

Горелка газовая для кровельных работ: разновидности, характеристики и особенности в фотографиях.

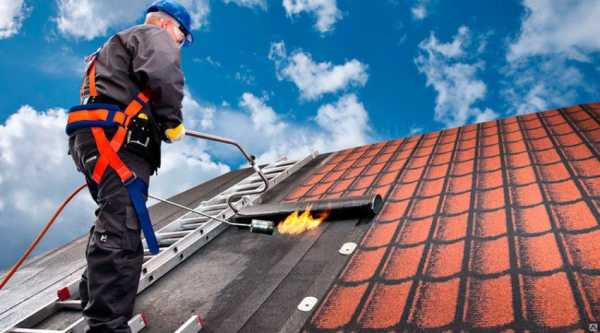

Горелка газовая для кровельных работ предназначена для расплавления битумного покрытия и гидроизоляции крыши во время ремонтных работ. Также инструмент используется для сушки бетона и кирпича, нагрева металла и пластика при сгибании. Для работы с приспособлением требуется баллон с рабочим газом. Особенности работы, выбор инструмента и рекомендации по созданию конструкции своими руками – вся эта информация содержится в статье.

Горелка для кровельных работ обычно представляет собой факел со шлангом и баллон с топливом

Управление пламенем осуществляется с помощью регуляторов, установленных на устройстве

Горелка для кровельных работ обычно представляет собой факел со шлангом и баллон с топливом. Данная конструкция очень удобна, надежна и мобильна. Объем газового баллона может быть разный, шланг с факелом имеет стандартный вид. Управление пламенем осуществляется с помощью регуляторов, установленных на устройстве.

Это интересно! Кровельная газовая горелка – это специализированный агрегат газовоздушного типа, который используется для монтажа и демонтажа мягких кровельных покрытий, а также для просушивания различных строительных конструкций.

Газовая горелка нужна для выполнения тех работ для которых требуется использование высокой температуры

Опытные прорабы обычно покупают дорогие профессиональные модели, которые отличаются надежностью и безопасностью в применении. А вот мастеру-самоучке для домашнего использования вполне подойдут простые и небольшие конструкции. Рассмотрим далее, как повлияет на качество работы выбор того или иного оборудования.

Простая горелка не предназначена для промышленных работ, где ее необходимо использовать практически каждый день. В данном случае понадобится надежная модель, способная выдержать бесперебойную работу и гарантировать абсолютную безопасность. В то же время дешевая и простая конструкция в руках умелого и бережного мастера способна прослужить несколько десятков лет. Особенно в том случае, если пользоваться ей приходится лишь один раз в сезон.

Независимо от того, какое изделие выбрано: дорогая и профессиональная горелка с баллоном или дешевая бытовая конструкция – перед каждым применением необходимо проверить герметичность изделия, особенно места соединения, шланг подачи топлива и мундштук на засорение. Если упустить даже незначительный дефект, то можно спровоцировать серьезные проблемы.

Пропановая горелка очень удобная, надежная и мобильная конструкция

Полезный совет! Даже для домашнего использования не следует покупать самую дешевую горелку. Скорее всего, у данной модели окажется слабый редуктор, а значит, производительность инструмента будет наравне с мощностью паяльной лампы. Работа с таким приспособлением будет идти очень медленно.

На первый взгляд может показаться, что затягивать газовый баллон на крышу – самая опасная идея, тем более что в продаже полно ручных горелок. На самом деле именно горелки на баллончике часто становятся причинами ожогов, пожаров и травм. Это связано с продажей поддельной и дешевой китайской продукции. Безопасность горелок с большим баллоном заключается в том, что сама емкость во время работы расположена далеко от пламени.

При покупке не стоит обращать внимание на слишком дешевые модели. Основная проблема таких конструкций заключается в том, что в техническом паспорте указывается рабочее давление 0,05-0,08 МПа, которое во время эксплуатации оказывается в несколько раз выше. Редуктор, установленный на приборе, абсолютно не рассчитан на большие нагрузки, поэтому закрытый клапан может просто не выдержать такого напряжения.

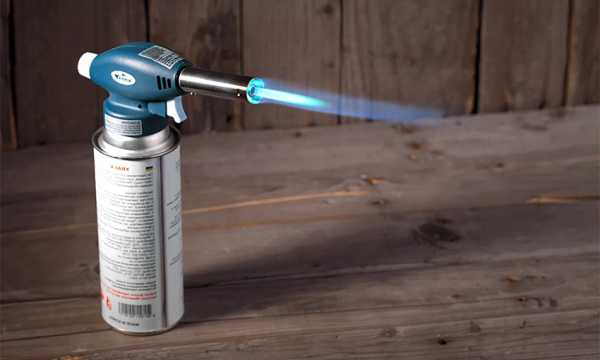

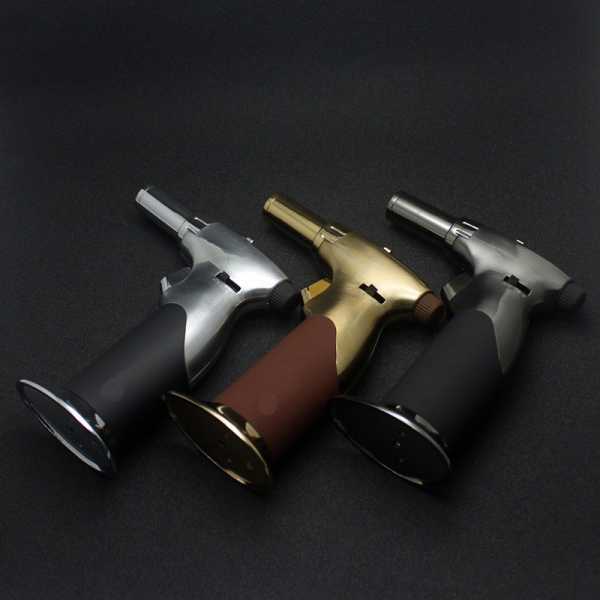

Газовые горелки на баллончик имеют температуру горения около 700-1000 °C

Конструкция газовой горелки включает рукоятку, газоподающую трубку и закрепленный на ее конце металлический стакан. К рукоятке подключается шланг, через который от газового баллона поступает рабочий газ. Рукоятка может быть изготовлена из пластика или дерева.

Стакан газовой горелки сконструирован таким образом, чтобы пламя во время работы было защищено от ветра. Стаканы разных моделей имеют различное устройство, но принцип работы у них одинаковый. Также предусмотрена возможность регулировки длины пламени. Современные модели оснащены специальным редуктором, на котором с помощью вентиля можно контролировать напор и расход топлива.

Нажатием на рычаг рукоятки открывается клапан, и газ поступает в стакан через трубку и шланг. Горючая смесь рабочего газа и воздуха воспламеняется от зажигалки или с помощью обычных спичек. Температура горения газовой горелки очень высока и способна достигать от 500 до 1500 °C.

Абсолютно все модели газовых кровельных горелок оснащены системой подачи атмосферного воздуха. Также предусмотрено приспособление для регулировки рабочих режимов: режима работы и режима ожидания. Для изготовления устройств используются исключительно высококачественные и очень прочные материалы, так как горелка разогревается до высочайших температур. Обычно вес конструкции небольшой и варьируется от 1 до 1,5 кг, поэтому инструмент легко держать в руках.



Современные горелки для кровли отличаются друг от друга принципом добавления кислорода в горючее. Более старые образцы требуют подключения к баллону с кислородом, что не совсем удобно. Современные конструкции забирают воздух из атмосферы. Обычно в качестве газа для горелки используется пропан, но есть образцы, работающие на чистом метане.

Это важно! Длина рукоятки для удержания газовой горелки должна иметь размеры около одного метра, но не более. При этом необходимо, чтобы она оснащалась специальным держателем, сделанным из термостойкого пластика или дерева высокого качества, благодаря чему руки мастера защищены от ожогов.

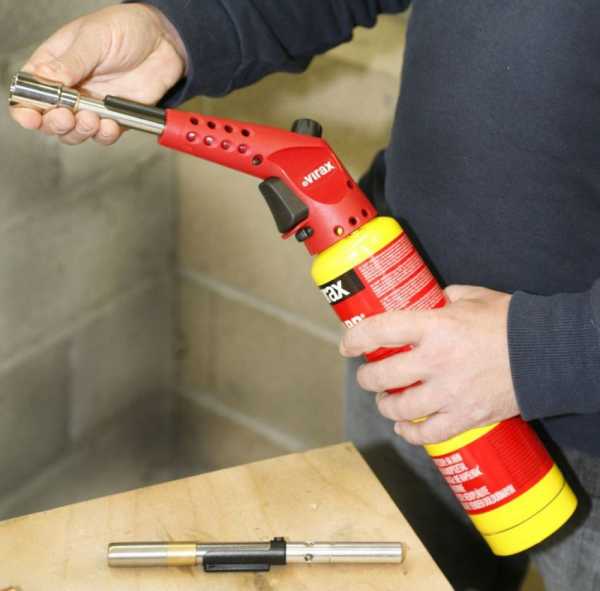

Горелка в виде насадки на газовый баллон с цанговым соединением применяется лишь со строжайшим соблюдением правил пожарной безопасности, а также в местах, где не работает тяжелое строительное оборудование и риск повредить горелку с баллончиком минимален.

Наиболее простые модели имеют температуру горения около 700-1000 °C. Кислород в горелку поступает из воздуха, поэтому он всегда в недостатке. В инструментах, имеющих более высокую стоимость, температура пламени достигает 1200 °C, при этом они имеют специфическую форму воздухоподводящих отверстий, которые способствуют увеличению количества кислорода в горелке.

Газовые горелки на баллончике оснащены гибкой или поворотной трубкой и клапаном для регулировки пламени

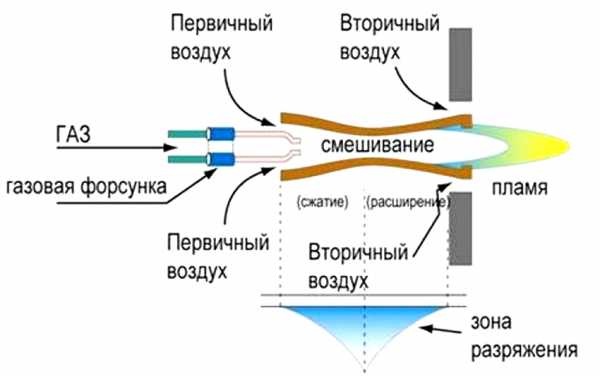

Еще более высокую температуру пламени имеют ручные газовые горелки эжекторного типа. В данных конструкциях воздух поступает к огню за счет разрежения. Благодаря этому пламя достигает температуры 1500-1600 °C. Также есть возможность с помощью крана относительно плавно регулировать длину пламени. Данная модель не предназначена для выполнения тонкой работы, но замечательно подойдет для прогревания больших участков.

Все виды газовых горелок оснащены гибкой или поворотной трубкой, пьезорозжигом и высокочувствительным клапаном для регулировки пламени. В настоящее время существует большой выбор инструмента в соответствии с его мощностью и расходом топлива.

Эжекторные лампы для паяния имеют особенную конструкцию и назначение. Чаще всего данные инструменты используют мастера для обработки цветных металлов. Высокая температура и возможность регулировки пламени горелки позволяют идеально выполнить пайку и закалку металлов или любую другую термическую обработку, которая требует высокой точности температуры и четко очерченного конуса пламени.

Газовые горелки чаще всего используются для обработки цветных металлов

Размеры горелок на баллончик и сопел могут значительно отличаться, что позволяет применять их в различных сферах. Совсем миниатюрные модели употребляются для пайки ювелирных изделий и тонкого металла. Хоть инструмент и не оснащен устройством для подачи кислорода, но он отлично справляется с филигранной работой.

Приспособления среднего типа имеют толщину конуса от 0,3 до 0,9 см и оптимально подходят для пайки медных и алюминиевых трубок. Горелки больших размеров за счет высокой мощности следует использовать в художественной ковке или штамповке металла.

Для эжекторных горелок применение понятия нестабильного пламени не совсем правильно. Так как хоть и возможны время от времени вспышки, но на температуру в ядре пламени инструмента это мало влияет.

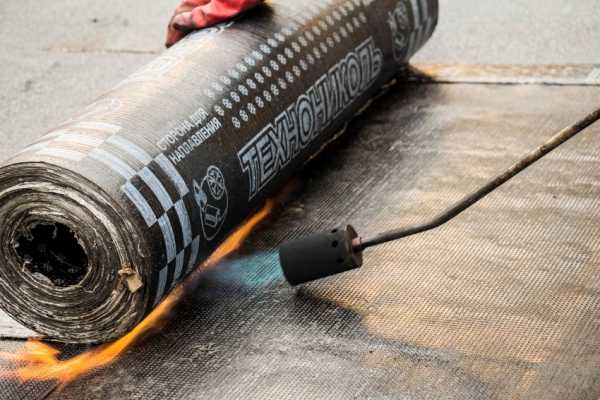

Очень часто в кровельных работах используется рубероид, а создать качественную гидроизоляцию из данного материала без газовой горелки невозможно. Также понадобится инструмент для покрытия крыши наплавленными видами современных материалов.

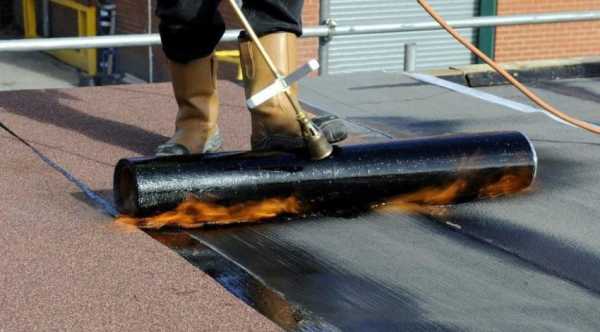

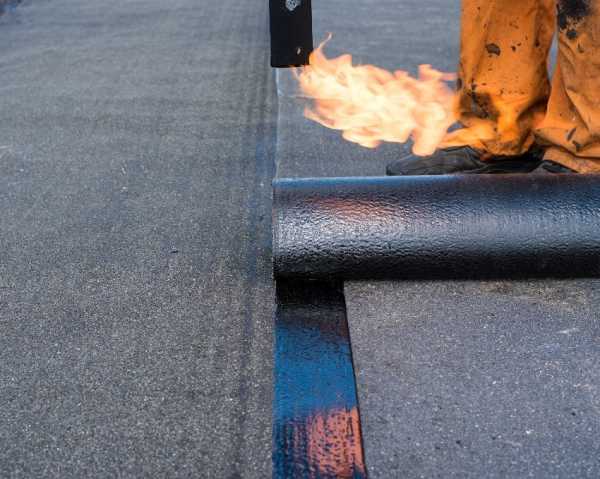

При укладке на кровлю рубероида без гаовой горелки не обойтись

Весь процесс работы с горелкой можно распределить на несколько этапов:

    Перед началом эксплуатации горелки для кровли необходимо ознакомиться с несколькими важными моментами:

    Перед началом эксплуатации горелки для кровли необходимо ознакомиться с несколькими важными правилами

    Битумы нефтяные строительные, кровельные (ГОСТ)

    Битумный материал обеспечивает гидроизоляцию сложных конструкций, где другие материалы применить невозможно.

    Газовоздушные горелки для кровли – самые безопасные инструменты. Они просты в применении, легки, способны создать пламя достаточно большой мощности. Современные производители предлагают модели, которые работают без кислорода:

    Перед покупкой горелки важно прочитать характеристики модели и проверить сертификаты качества

    Газовоздушные горелки для кровли считается самым безопасным инструментом

    Как видим, выбор газовых горелок очень широк, а где купить горелку: в магазине или на сайте – зависит от желаний покупателей. Главное – прочитать характеристики модели и проверить сертификаты качества на изделие.

    Полезный совет! Модели класса ГВ подходят для разогрева цветных и черных металлов, плавки битумных материалов в рулоне при выполнении гидроизоляционных и кровельных работ, а также в тех случаях, когда требуется применение только пропана.

    Газовые горелки просты в применении, легки, способны создать пламя достаточно большой мощности

    Эксплуатация газовых горелок требует строжайшего соблюдения правил безопасности:

      Тушение инструмента происходит в два этапа: сначала перекрывается подача газа, а затем отпускается блокировочный рычаг. Даже при небольшом перерыве в работе приспособление следует потушить. Если предстоит значительный перерыв, то подачу газа необходимо перекрыть и на самом баллоне.

      До начала использования газовоздушной горелки необходимо провести внешний осмотр и убедиться в полной ее исправности

      Полезный совет!Если засорились мундштуки или соединительные шланги, то прибор нельзя использовать, поскольку возникают обратные удары и хлопки. В случае появления обратных ударов или перегрева оборудования следует сразу завершить работу и перекрыть подачу топлива на баллоне. Охладить инструмент можно, погрузив его в емкость с водой.

      Для сборки инструмента практически не требуется механическая обработка. Газовая горелка собирается из готовых элементов. Для этого необходимо подготовить:

      Процесс изготовления газовой горелки своими руками не представляет особой сложности.

      В первую очередь необходимо стальную подводящую трубку вставить в ручку и закрепить клеем. Рассекатель и корпус конструкции изготавливаются из латунного прутка диаметром 20 мм. В готовом корпусе нужно просверлить два радиальных отверстия (по 5 мм каждый) и четыре отверстия диаметром 1 мм в стержне рассекателя.

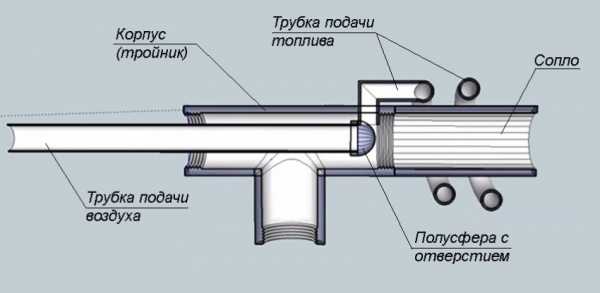

      Перед тем как изготовить горелку своими руками, нужно изучить ее составляющую

      Требуется с небольшим натягом запрессовать рассекатель в корпус. Внутренний диаметр корпуса должен быть на 0,6 мм больше диаметра проточин. Полученный зазор предназначен для торможения потока газа, который подводится к отверстиям в запальнике.

      Далее необходимо сделать форсунку. Так как отверстие очень тонкое, то для его просверливания понадобится сверло диаметром 2 мм. С его помощью создается глухое отверстие на расстоянии 1,5 мм от выхода. Используя сверло диаметром 0,4 мм, выполняют перемычку.

      Полученное отверстие следует полностью зачеканить, для этого понадобится несколько раз слегка ударить молотком. Бумагой для шлифовки до тех пор подтачивают торец, пока форсунку можно будет надеть на наконечник трубки горелки.

      На конец трубки для подачи газа требуется надеть подводящий тканево-резиновый шланг. Его следует закрепить хомутом. Затем выставляют рабочее давление и подают газ. Перед поджогом нужно подождать, пока из форсунки выйдет воздух.

      Процесс изготовления газовой горелки своими руками не представляет особой сложности

      Длина факела горелки должна составлять 5 см. Корпус вместе с рассекателем надевается на наружную резьбу форсунки. Важно проследить, чтобы пламя газовой горелки своими руками было ровное и без копоти.

      Полезный совет! В том случае, если резьбовое соединение получилось свободным, уплотнить его можно с помощью ФУМ-ленты.

      Ремонтно-кровельные работы обязательно требуют применения горячего воздуха или даже открытого пламени. Растопить битум, расплавить рулон рубероида или выполнить пайку металла – с данными задачами отлично справится газовая горелка для крыши. Для выполнения значительного объема работ необходимо купить надежную профессиональную модель, а для домашнего пользования можно создать конструкцию собственноручно.

      evrookna-mos.ru

      Газовая горелка из подручных средств своими руками - Это интересно - Шняги.Нет

      Друзья, если нечем заняться на досуге, а креативные идеи не выходят из головы, можете посмотреть далее, как один мастер на все руки сделал портативную газовую горелку из подручных средств.

      В руки попался почти полный газовый балончик для заправки зажигалок.
      Сначала была найдена пустая бутылка, валялась в мусоре из под колы с именем Игорь)
      Вторым донором стал кусок кабеля КСБ 2х2х1, бухта которого лежала в углу



      В качестве инжектора горелки в ход пошел наконечник от стержня шариковой ручки,
      с удаленным из него шариком

      В крышке делается 2 отверстия сверлом 2,5 мм, в отверстия вставляются "патрубки", из все того же стержня ручки,
      вставляются с некоторым усилием. конструкция сохраняет герметичность без какого либо дополнительно уплотнения.
      Игорь ночь простоял, количество газа за ночь не уменьшилось

      Стержень

      в сборе

      Шланчики были изготовленны из изоляции жил все того же кабеля КСБнг

      Надеваем

      Естественно нам нужен газ

      Для заправки Игоря подойдет переходник от баллончика
      Зажим, чтобы газ оставался в Игоре, на помощь пришел все тот же кабель

      Далее по фото все понятно, наконечник от стержня уже на месте.

      Тут тоже все понятно



      Далее сопло, или как оно там называется, не знаю)
      под ногами валялся какой то кусок толстой фольги, или тонкой жести, хз...)

      Сверлим в нем несколько рядов отверстий

      и сворачиваем

      Крепим к Игорю

      Игорь за работой

      shnyagi.net

      Эффективная «инфракрасная» газовая горелка для походной кухни

      Сказ о поединке круга и квадрата
      В походных условиях человек тратит очень много физической энергии, и пополнение запасов этой энергии с помощью горячей пищи – самое безвредный вариант для здоровья. Я достаточно натренировался в использовании различных походных источников огня, и считаю описываемую горелку одним из достойных вариантов для приготовления горячей пищи на 1-5 человек.
      Какие же у нее конкретные достоинства?

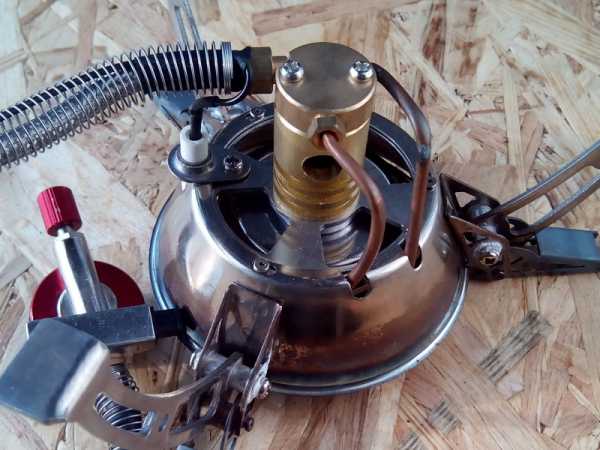

      Основное – хитрая керамическая поверхность горения.

      Пористый керамический элемент обладает большой теплоемкостью, в сравнении с металлическими горелками, благодаря чему пламя не задувается случайными порывами ветра. Никакая ветрозащита не дает 100% гарантии, что пламя не будет задуто, поэтому небольшая, направленная вверх коническая юбка помогает решать эту задачу.
      Эта же юбка частично защищает элемент обратной связи – медную трубку, по которой сквозь пламя проходит газ из баллона, прежде чем попасть в форсунку.

      По цвету стержня отлично видно, что производители выдержали замысел конструктора – и не заменили в обратной связи дорогую медь более дешевой латунью. А по цветам побежалости на юбке, видно, что скучать этой меди не приходится, т.к. тепловой поток в месте ее контакта с пламенем еще выше, чем на юбке.
      Благодаря такой эффективной встроенной обратной связи, хорошо прогретая горелка способна устойчиво работать даже при случайном перевороте/падении газового баллончика! В таком нештатном режиме попадающая в подогревную трубку жидкая фракция успевает испариться, эжектор захватывает достаточное количество воздуха, и нештатный режим не становится аварийным — пламя не фырчит, не выбрасывает сполохов или оранжевых языков.

      КТО не знает, чем вредны оранжевые языки

      Вот такими уравнениями и соотношениями сопровождается горение используемых газов:

      Видно, что условия работы у эжектора очень напряженные – попробуй, прихвати с собою в зону горения не менее 35 объемов воздуха, если всего и есть у тебя, что динамическая энергия потока холодного газа! И вот, если эжектор еще как-то может обеспечить эту работу при поступлении газа, то при поступлени

      mysku.me

      конструктивные особенности и основные требования безопасности подробно, с фото

      Горелки газовые для котлов: от простейших образцов до котельных на автоматическом оборудовании. Принцип работы, конструктивные особенности, вопросы безопасности.

      Горелки газовые для котлов: конструктивные особенности и основные требования безопасности в фотографиях.

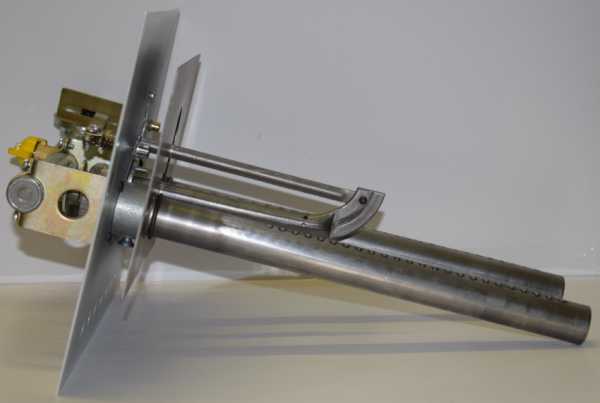

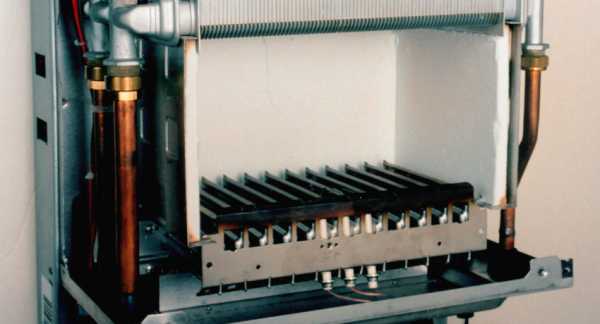

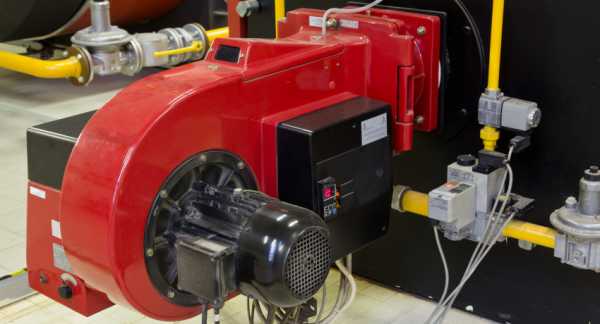

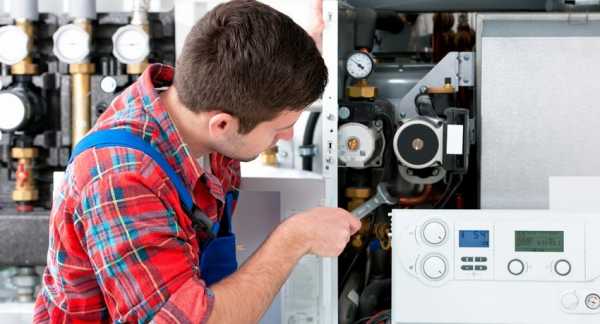

      Горелки газовые для котлов обеспечивают сжигание топлива для генерации тепловой энергии. По сути, данные изделия совместно с теплообменником являются основной частью агрегата, работающего на газу. Простота конструкции не отменяет их универсальности и функциональности. Очень важно иметь представление об устройстве горелки котла, чтобы во время покупки правильно выбрать отопительное оборудование.

      У турбированных горелок самый высокий КПД и гибкая температурная схема

      Из помещения побочные продукты сгорания газа должны выводиться наружу, чтобы вредные примеси не заполняли пространство. Для отвода газа необходим дымоход, имеющий хорошую тягу. Это единственный недостаток отопления газом. Само устройство газовой горелки постоянно совершенствуется, включая следующие показатели:

      Уровень шума газовой горелки зависит от конструкции камеры сгорания

      Тепло, выделяющееся в процессе сжигания газа, концентрируется в теплообменнике, откуда передается к теплоносителю. Вместе с небольшим количеством тепла часть продуктов сгорания выводится в атмосферу. Происходит химическая реакция выделения тепла: при высокой температуре сгорающий газ соединяется с кислородом, поступающим из воздуха. На сжигании газа и выделении тепла строится принцип работы газовой горелки. Водяной пар и углекислый газ – побочные продукты химической реакции, связанной с получением тепла.

      Среди опасных веществ называют оксид азота, угарный газа и некоторые смолистые компоненты. Из-за этого предъявляются особые требования к вытяжке и дымоходу – важна хорошая тяга.

      Согласно современным требованиям в любом режиме газовые горелки для котлов отопления с автоматикой (и другие разновидности) должны отличаться низкой токсичностью. Требуется, чтобы в процессе горения выделялись лишь слаботоксичные газы и небольшое количество копоти, что является общим условием применения большинства видов сырья для отопления.

      Правильно продуманный способ подачи топлива обеспечит полное его сгорание

      Основные требования, предъявляемые к горелке для котла:

      Полезный совет!Чтобы продлить срок службы оборудования, осуществляя своевременный ремонт газовой горелки для котла, важно приобретать комплектующие только у проверенных производителей.

      Как известно, дешевый товар свидетельствует о низком качестве продукции и непродолжительном сроке эксплуатации. Нередко ремонт оказывается невозможным, особенно в том случае, если нет гарантийного срока и заводского сертификата. В продаже всегда имеются качественные бытовые газовые горелки для котлов отопления. Цена их вполне приемлема для большинства потребителей.

      Продолжительный период в продаже не было особого изобилия данного вида товара. Простейшие котлы, титаны и газовые колонки были в дефиците. Появление газовой горелки для котла с автоматикой расценивалось как что-то фантастическое. Но этим приборам тоже требовалась вентиляция с полноценным дымоходом. В настоящее время предлагаются даже мобильные инфракрасные горелки для пикника, работающие на газу.

      Согласно современным требованиям газовые горелки для котлов отопления должны отличаться низкой токсичностью

      Современные топливные агрегаты отличаются большим разнообразием. Их преимущество – практически полное сгорание топлива и отсутствие выделения ядовитых примесей при эксплуатации в закрытых условиях.

      Традиционное отопительное оборудование отличается конструктивной вариативностью:

      Приборы, сделанные своими руками, – тоже далеко не редкость. Самодельные газовые горелки можно собрать, воспользовавшись чертежами, схемами и эскизами мастеров, содержащими подробные описания, а также просмотрев видео.

      Котлы имеют разные типы розжига пламени – с помощью пьезозажигалки и посредством искры, когда срабатывает электроника.

      Преимущество современных газовых горелок – это практически полное сгорание топлива

      Это важно!Пьезоподжиг – однократный розжиг, после чего пламя поддерживается в рабочем режиме до тех пор, пока есть подача газа. Данное устройство не следует путать с горелками для газовой плиты (форсунка с рассекателем) и грилем.

      Электронное поджигание должно срабатывать во время запуска подающего клапана: газ воспламеняется посредством электростатической искры. Этот вариант считается наиболее экономичным и надежным, но при перебоях с подачей электричества котел нередко простаивает (если нет альтернативного способа обеспечить его включение).

      Разнообразие горелок определяется рядом признаков, включая способ нагнетания воздуха и конструктивные особенности самой топки, которая может быть:

      Обнаружив, что поджиг не работает, в первую очередь нужно проверить его подключение к электросети

      Низкотемпературные газовые горелки (атмосферные) преимущественно используются в открытых топках. Они отличаются простым устройством и отлаженным принципом работы. Подача газа на фитиль осуществляется посредством эжектора. При этом воздух поступает непосредственно из котельной, где установлено отопительное оборудование. При розжиге видны низкотемпературные язычки пламени небольшого размера.

      Данная разновидность газовых горелок для печей и котлов отличается низким уровнем шума, доступностью и универсальностью. Подобное устройство может быть адаптировано под печи на комбинированном топливе, современное профильное оборудование и примитивные котлы старого образца.

      Принцип работы газовой горелки с пьезоподжигом довольно прост, особенно если заданы параметры работы отопительного контура. Датчик фиксирует снижение температуры, срабатывают стоп-клапан и розжиг. Голубое топливо, поступающее в горелку, воспламеняется, выделяя тепло.

      Осуществление контроля за пламенем в газовом оборудовании происходит по-разному. В одних агрегатах все выглядит очень примитивно, другие оснащены электроникой. Иногда сложные схемы используются даже при модернизации старого оборудования с применением газовой горелки для котла своими руками.

      Газовые горелки для котлов отопления могут быть разной мощности и размеров

      Внимание!Если это недорогая горелка, то, по всей вероятности, в ее состав входит простейший термоэлемент, который потребует скорой замены.

      Усовершенствованные котлы с «умными» опциями оснащены ионизационным контроллером, чувствительным к изменениям. Это гарантирует перекрытие газа в том случае, если погаснет пламя и будет недостаточно кислорода для процесса горения (закончится топливо).

      Электроника также реагирует на повышенную концентрацию посторонних примесей в самом голубом топливе и побочном продукте сгорания. Газ будет перекрыт (это продумано в газовой горелке САБК), а вентиляция начнет работать на полную мощность.

      Полезный совет!Перед тем как почистить горелку газового котла, важно разобраться в ее устройстве, изучив техническую документацию, содержащую описание по эксплуатации. Каждая разновидность изделия имеет свои конструктивные отличия.

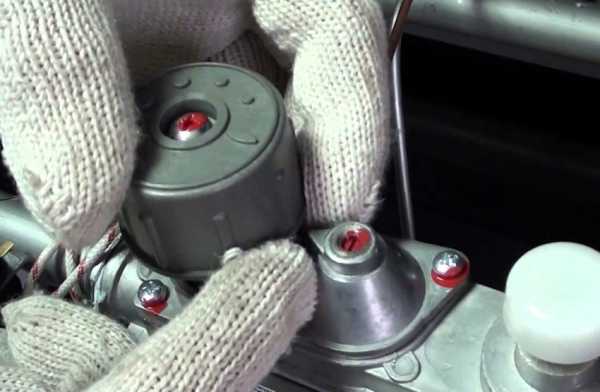

      Нестабильное пламя в газовой горелке признак того, что нужно вызывать специалиста

      Работа за счет притока кислорода естественным путем дает полноценное сжигание топлива, отвод продуктов сгорания осуществляется через обычный дымоход. Эксплуатация оборудования упростилась с применением атмосферного типа устройств и специальных насадок газовых горелок.

      Внимание!Единственное условие работы устройства на кислороде, взятом из отапливаемого помещения, – отличная приточная вентиляция.

      Важные преимущества котлов с газовыми горелками атмосферного типа:

      Важно!Информация для тех, кто интересуется, сколько стоит газовая горелка простейшего образца, – ее цена стартует от 250 р. А стоимость газовой горелки угоп-П-16 «Уголёк», к примеру, составляет приблизительно 1000 р.

      Ручная газовая горелка с баллоном пользуется популярностью у людей, выполняющих ремонты

      К недостаткам атмосферных агрегатов можно отнести:

      Полезная информация!Горелки с розжигом от электроники предполагают высоковольтный преобразователь, работающий от сети. Этим они отличаются от таких простейших устройств, как ручные газовые горелки.

      Комбинированный котел с керамической газовой горелкой оправдывает расходы своей универсальностью, хотя и считается дорогостоящим вариантом. Далеко не бюджетное оборудование имеет массу преимуществ, включая автономные топки:

      Газовые котлы для отопления частного дома: как выбрать и установить

      Виды котлов. Разновидности газовых котлов, их особенности, замена и монтаж. Топ-10 газовых котлов.

      Керамическая газовая горелка имеет целый ряд преимуществ перед эжекторной

      При таком оснащении можно легко переходить на уголь и дрова, с пользой утилизировать любую органику. Это хорошая возможность экономить на газе, особенно в частном доме, где всегда есть возможность найти что-то для утилизации.

      Чтобы подвести газ для горелок, дополнительно снабдив их автоматикой, дровяные котлы нередко оснащают специальными форсунками или фитилями. Для этих целей подойдет простая атмосферная или эжекторная горелка (с подсосом воздуха). Весь котел при этом переделывать не требуется, поскольку остальная часть функционирует по тому же принципу: сжигание топлива производится с целью получения тепловой энергии для прогревания теплоносителя.

      Полезный совет!Для старого отечественного оборудования больше подходят газовые горелки атмосферного типа, поскольку полной герметичности в них нельзя достичь из-за конструктивной специфики.

      Оборудование для автоматического обеспечения процесса горения в комбинированных котлах можно купить дополнительно, если требуется переоборудовать дровяную топку в газовый котел. Некоторые модели твердотопливных котлов, включая пиролизные, оснащены газовой горелкой, пламя которой необходимо при розжиге.

      На смену эжекторным горелкам приходят керамические

      Топка некоторых устройств имеет вмонтированный вентилятор (нагнетатель воздуха). Его функция – принудительное обеспечение кислородом камеры розжига. В данном случае подача кислорода осуществляется принудительно, объем контролируется автоматически.

      В этом заключается потребность камер закрытого типа, куда нет свободного доступа воздушной смеси, что создает условия для более высокой температуры газовой горелки. Отсутствие естественного доступа компенсируется с помощью простого приспособления по типу вентилятора.

      Подобные горелки имеют свои «плюсы» и «минусы». Но они не столь универсальны, поскольку приходится применять искусственное нагнетание, требующее дополнительного расхода энергии. Важное достоинство – вентиляторные устройства полностью адаптированы под автоматизацию работы котла. В подобных моделях смесь топлива с кислородом получается непосредственно на выходе.

      Мультиблоки газовых горелок для отопления помещений с транспортировкой воздуха посредством вентилятора имеют следующее строение:

      Турбированная газовая горелка имеет целый ряд преимуществ перед атмосферной

      Обратите внимание!Надувные или вентиляторные горелки часто являются частью оборудования котельной с довольно высоким порогом автоматизации, что необходимо для исключения серьезных аварий.

      Сервопривод контролирует положение заслонки, поэтому нет необходимости подстраивать горелку и дополнительно следить за работой котла. Регулирование порций поступающего кислорода, необходимого для полноценного горения, происходит автоматически.

      Существенный недостаток данного типа газовой горелки – цена, обусловленная сложной конструкцией изделия.

      В случае поломки вентилятора газовой горелки, его можно заменить или отремонтировать

      Газовые горелки не подходят для «самоделок», особенно в том случае, когда хотят переделать твердотопливный котел под универсальный агрегат, а его теплообменник требует хорошей изоляции. Горелки здесь энергозависимые, чаще всего они укомплектованы резервным источником питания.

      Загородные дома не всегда можно обеспечить природным газом, подаваемым от общей магистрали. Поэтому предусмотрена вариативность горелок в плане использования разного типа горючего. Если топливо поступает от газовой магистрали, скорее всего применяют пропан-бутановые газовые горелки для котлов отопления.

      Магистральный газ-метан – наиболее доступное природное топливо для котлов. Однако сейчас нет большой выгоды в цене на сжиженное голубое топливо (пропанобутановую смесь). Общее отопление, обеспечивающееся магистральным трубопроводом, тоже обходится недешево.

      Котлы на газу, работающие на разных видах топливных смесей, имеют примерно одинаковую конструкцию. Есть небольшая разница в стоимости, но она тоже несущественна (под сжиженное топливо оборудование обойдется дороже). Сами горелки немного отличаются, имея разные форсунки под жидкое топливо и голубой газ.

      Если природный газ к дому не подведен, применяют пропан-бутановые газовые горелки

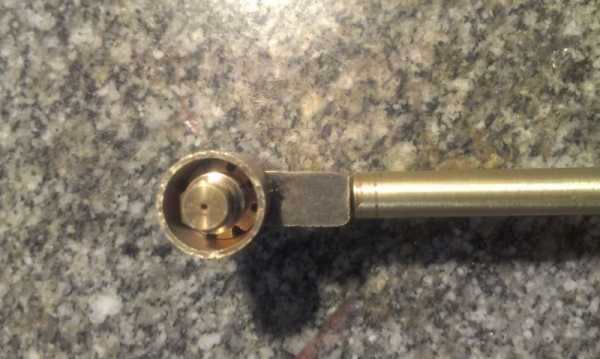

      Пропановые горелки требуют настройки на данный вид топлива с установкой жиклера. При горении огоньки пламени отдают желтоватым цветом, в дымоходе больше скапливается копоти. Жиклер отвечает за нормализацию давления.

      Современные горелки работают в большом температурном диапазоне – от -50 до +50 °С. Часть оборудования можно приспособить под другие виды энергоносителей:

      Современные приспособления зачастую имеют в комплекте оба вида форсунок или универсальное оборудование под топливные разновидности, благодаря чему легко перенастраиваются.

      Внимание!Некоторые умельцы предлагают газовые горелки для котлов своими руками (под твердотопливное оборудование).

      Самодельные газовые горелки чаще всего используются в твердотопливных котлах

      Безопаснее приобрести простое газовое оборудование, приспособленное под газ в баллонах. Самодельное оснащение хоть и более доступное, но небезопасное! Обычно осуществляют «переделки» на основе старых агрегатов.

      Среди современного газового оборудования многие специалисты отдают предпочтение горелкам закрытого типа для турбированных котлов. Они самодостаточны в конструктивном плане, предполагают наличие компактного дымохода, который можно отвести даже в общую вентиляцию при автономном отоплении.

      Отопительный агрегат со специальной камерой сжигания закрытого типа кислород получает извне – по специальной трубе подачи (коаксиальному дымоходу). Примерно таким же путем наружу выводятся продукты сгорания. Отопительное оборудование управляется посредством достаточно мощного вентилятора на автоматическом управлении.

      Это интересно!Коаксиальный дымоход – это устройство, созданное по принципу «труба в трубе». Турбированный котел может работать даже в бункере или другом герметичном помещении без окон и вентиляционной шахты.

      Вентиляторные газовые горелки имеют и недостаток – это цена, обусловленная сложной конструкцией изделия

      Такое приспособление стоит гораздо дороже, чем атмосферное отопительное оборудование. Однако за дополнительную плату покупатель получает ряд преимуществ, включая автономную работу в жилом помещении. Данное устройство, благодаря автоматическому управлению, отличается высоким уровнем безопасности,.

      У турбированного оборудования самый высокий КПД и гибкая температурная схема. Топливо сгорает практически полностью, что важно для экологических показателей. Отмечаются и недостатки, включая конструктивную сложность, вызывающую затруднения при монтаже и ремонте.

      Газовые горелки для комбинированного оборудования чаще всего применяются в твердотопливных котлах. Это довольно сложный агрегат, поэтому все узлы должны отвечать определенным требованиям эффективности и безопасности. Автоматическое устройство способно переходить с одного вида топлива на другое для бесперебойной подачи тепла. По такому принципу устроены пеллетные и пиролизные котлы, оснащенные газом для горелок, приводящим в действие процесс воспламенения.

      Газовое оборудование при неправильной эксплуатации сопряжено с определенным риском. Необходимо правильно подбирать печную газовую горелку (узловые детали), а для этого нужно иметь общее представление о конструктивных отличиях устройств. При покупке важно знать, на какие виды делится изделие по способу сжигания топлива в котле:

      Газовые горелки могут использоваться и в твердотопливных печах

      Не каждому производителю стоит доверять, покупку лучше осуществлять у официальных дилеров, предоставляющих сертификаты и всю техническую документацию. В случае приобретения некачественных комплектующих или узлов будет кому предъявить претензии.

      Тепловое оборудование на газу отличается разными особенностями, включая способ розжига и регулировки пламени. При покупке специалисты рекомендуют обращать внимание на следующие показатели:

      Горелки для напольных котлов предлагаются в таких вариантах:

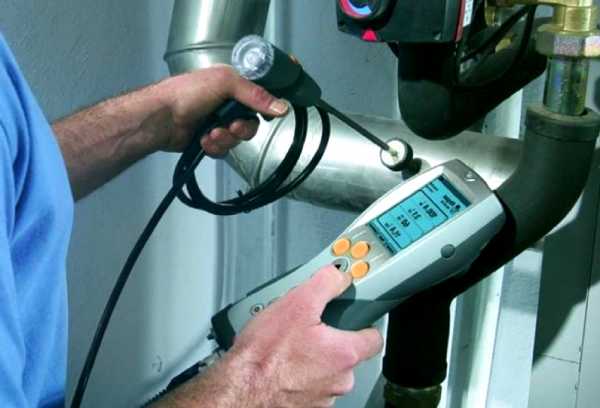

      Для правильной настройки газовой горелки лучше обратиться к специалистам

      По регулировкам мощности можно выбрать горелку:

      Поток газовой смеси в разных котлах бывает:

      Наиболее востребованными считаются горелки газовые для котлов немецкого производства (Buderus, Vaillant), словацкого (Protherm) и итальянского (Lamborghini). Среди изделий, выпускаемых отечественными компаниями, хорошо зарекомендовало себя оборудование «Лемаркс», «Вакула» и «Конорд». Среди промышленных приборов – горелки серии «Импульс».

      Продолжительность и продуктивность работы любого агрегата зависит от правильного выбора и грамотной эксплуатации. Газовое оборудование приобретают не по принципу, где «дешевле» или «мощнее», а согласно имеющемуся типу котла.

      evrookna-mos.ru

      Фотогалерея (печи и газовые горелки)


      Печи П-20ГТ и П-32ГТ
      Вариант работы как от дров так и от газа

      Печи сдвоенные П-32ГТ/2
      Печь для парилок объемом до 60 м3

      Печь П-32ГТ/2 сдвоенная

      Печь П-20ГТ

      Печь П-20ГТ - габаритные размеры

      Печь П-32ГТ - габаритные размеры

      Печь П-32ГТ/2 - габаритные размеры

      Конструкция печи в разрезе

      Установка печи без декоративной накладки

      Установка печи с декоративной накладкой

      Горелка ГГУ-20, мощностью 16 кВт, с автоматикой Elettrosit-630 (элементы комплектации)

      Горелка ГГУ-20, мощностью 16 кВт, с автоматикой Elettrosit-630 (элементы комплектации)

      Горелка ГГУ-20, мощностью 16 кВт, с автоматикой Elettrosit-630 (элементы комплектации)

      Горелка ГГУ-20, мощностью 16 кВт, с автоматикой Elettrosit-630 (полная комплектация)

      Горелка ГГУ-20, мощностью 16 кВт, с автоматикой Elettrosit-630 (полная комплектация)

      Горелка ГГУ-40 с автоматикой Sigma-840 (в сборе)

      Горелка ГГУ-20 с автоматикой Sigma-840 (элементы комплектации)

      Горелка ГГУ-20 с автоматикой Sigma-840 (элементы комплектации)

      Горелка ГГУ-20 с автоматикой Sigma-840 (элементы комплектации)

      Горелка ГГУ-20 с автоматикой Sigma-840 (элементы комплектации)

      Горелка ГГУ-20 с автоматикой Sigma-840 (элементы комплектации)

      Горелка ГГУ-20 с автоматикой Sigma-840 (полная комплектация)

      Горелка ГГУ-20 с автоматикой Sigma-840 (полная комплектация)

      Бак для горячей воды 75 литров, приставной
      Для печей П-20ГТ и П-32ГТ

      Накладка декоративная для печей

      Топливоприемник для печи (со стеклом)

      Бак для воды приставной 75 литров - габаритные размеры

      Накладка декоративная для печи - габаритные размеры

      Топливоприемник для печи - габаритные размеры

      Топливоприемник для печи (со стеклом)

      Печь П-20ГТ и П-32ГТ с теплообменником

      Установка печи П-20ГТ и П-32ГТ с теплообменником и баком для нагрева воды

      Теплообменник для печи банной

      gazkotel.com

Отправить ответ

avatar
  Подписаться
Уведомление о
