обзор видов измерителей, их устройство и принцип действия

Нередко появляется необходимость в измерении давления, создаваемого газом. Например, в баллонах, в газопроводах, в различных емкостях и сосудах. Для контроля и мониторинга показателей применяют манометры для измерения давления газа. Эти устройства служат в разных сферах жизнедеятельности, начиная от медицины, заканчивая тяжелой промышленностью.

Для того чтобы приобретение прибора оказалось не напрасным, а купленный манометр соответствовал требованиям производственных процессов, стоит ознакомиться с классификацией. Мы познакомим вас с разновидностями измерителей давления газа. Расскажем об их конструктивных особенностях и принципах действия.

Содержание статьи:

Классификация по типу измеряемого давления
Классификация по принципу работы
- Деформационный вид манометров
- Грузопоршневой тип манометров
- Электрический измеритель газообразной среды
- Жидкостные измерительные приборы
Деление по функциональному назначению
- Манометры общетехнического назначения
- Группа специальных манометров
- Эталонные устройства для измерения давления
Выводы и полезное видео по теме

Классификация по типу измеряемого давления

Приборы, служащие для получения данных о параметрах давления газа в газгольдерах, транспортирующих магистралях, в и прочих резервуарах, классифицируются по нескольким признакам. Они различаются по своему устройству и принципу действия.

Устройства, с помощью которых измеряют давление, подразделяются на классы по:

виду измеряемого давления;
назначению;
принципу действия;
классу точности.

По виду измеряемого давления приборы, предназначенные для определения точных показателей, делят на манометры, вакуумметры, тягомеры, напоромеры, барометры и другие.

В зависимости от степени защищенности от влияния внешней среды производят следующие приборы:

стандартные;
защищенные от попадания пыли;
водонепроницаемые;
защищенные от агрессивных сред;
взрывоустойчивые.

Одно изделие может сочетать в себе несколько видов защиты.

На схеме представлено разделение измерительных устройств по принципу действия, по виду давления, по применению и по отображению. Жидкостные и грузопоршневые приборы для получения данных о давлении газа применяют редко

Манометр представляет собой небольшой по размерам прибор, с использованием которого измеряют давление или разность давлений. Принцип работы этого контрольно-измерительного прибора зависит от его внутреннего устройства. В пределах одного класса они еще подразделяются на группы в зависимости от класса точности.

Чтобы измерить абсолютное давление, показатели которого отсчитывают от абсолютного нуля (вакуума), применяют абсолютные манометры. Избыточное давление определяют манометром избыточного давления. В общем случае все разновидности таких приборов называют одним словом: «манометр».

Большинство разновидностей манометров предназначено для измерения величин избыточного давления. Их особенность в том, что они показывают давление, представляющее разницу между абсолютным и атмосферным.

Вакуумметры — это устройства, показывающие значение давления разреженного газа. Применяя мановакуумметры, измеряют избыточное давление и давление разреженного газа. Информация отображается на единой шкале.

С помощью напоромеров определяют параметры избыточного давления со значениями до 40 кПа. Тягомеры, напротив, позволяют измерить разреженность до – 40 кПа. Тягонапоромерами измеряют разреженность и избыточное давление в интервале от – 20 до + 20 кПа.

Манометры применяют в самых разнообразных отраслях. Работа с газом предполагает высокий риск, поэтому важно контролировать все показатели системы. Информация о давлении дает пользователям сведения о текущем состоянии измеряемого объекта

Дифференциальными манометрами можно определить разность давлений в двух подлежащих исследованию произвольных точках. Микроманометр — это дифманометр, позволяющий измерить значения разности давлений в пределах 40 кПа.

Классификация по принципу работы

Газовые манометры в зависимости от механизма считывания показаний делят на:

Деформационные;
Электрические;
Грузопоршневые;
Жидкостные.

Каждый тип имеет свои характерные особенности.

Деформационный вид манометров

Принцип и основы действия устройств деформационного класса заключается в том, что давление воздействует на чувствительный элемент прибора, который деформируется. Уровень давления определяется степенью деформации.

Деформационные манометры выпускают с трубчато-пружинными, сильфонными или мембранными рабочими компонентами, обладающими высокой чувствительностью

Воспринимающими элементами в трубчато-пружинных устройствах являются трубчатые пружины. Эти изделия представляют из себя согнутые кругом трубки с поперечным овальным сечением. Газ оказывает воздействие на внутреннюю поверхность трубки. В ходе этого воздействия трубка деформируется и изменяет свою форму, приближаясь к округлой.

Один конец трубки запаян и способен перемещаться. Второй открыт и зафиксирован держателями. При искривлении пружинной трубки воздействие также оказывается и на кольца, которые затем разгибают пружину. Запаянный конец пружины двигается в соответствии с силой давления. Это движение передается на измерительную шкалу.

При измерении давления до 40 бар используются кругообразные пружины. При более высоком давлении применяются винтовые или спиралеобразные пружины, находящиеся в одной плоскости. Погрешность показаний при измерении давления данным методом составляет от 1 до 4%.

Мембранные и сильфонные чувствительные элементы позволяют эффективно измерять небольшие значения избыточного и вакуумметрического давления.

Сильфон производится по принципу сантехнического сильфонного шланга. Представляет он собой тонкостенную металлическую трубку из подвижных поперечных колец. В зависимости от материала и параметров изготовления сильфон может быть более или менее жестким.

Под воздействием высокой температуры со временем накапливаются пластические деформации, что нарушает правильность показаний. К тому же при повышенной температуре и пульсации давления ускоряется изменение статической характеристики

Чувствительные мембранные элементы имеют наибольшее разнообразие. Класс точности таких устройств не бывает выше 1,5. В таких приборах предусмотрена защитная система. В случае перегрузки мембрана упирается в специальное защитное устройство.

Мембранные коробки часто устанавливают в приборах, измеряющих напор и разряжение. Напоромеры, тягомеры и тягонапоромеры с мембранными коробками производят с классами точности 1,5; 2,5 и лимитом измерения до 25 кПа.

Плоские мембраны имеют небольшое перемещение рабочей точки, поэтому их чаще всего используют для преобразования давления в силу. Они нестабильны, но хорошо рассчитываются.

Гофрированные мембраны вместе с аналогичными коробками используются для улучшения статической характеристики. Первые лучше перемещаются, однако плохо поддаются расчету. Вторые используются гораздо чаще благодаря своей пониженной жесткости.

Чтобы измерить малые значения давления пользуются устройствами с вялыми мембранами.

Приборы нуждаются в защите от воздействия высокой температуры, так как она негативно сказывается на упругости и чувствительности основных рабочих элементов.

Механические показывающие манометры

Многие манометры с трубчатой пружиной фактически являются устройствами прямого преобразования. Это значит, что давление преобразуется в смещение чувствительного элемента и контактирующего с ним механического устройства.

На схеме штуцер размещен радиально, однако производят также манометры с осевым расположением штуцера

Под воздействием давления перемещается свободный конец пружины, поводок воздействует на зубчатый сектор, происходит поворот шестерни и показывающей стрелки.

Пружинные показывающие манометры производятся с диапазоном измерения от 0,1 до 103 Мпа и имеют различные классы точности. Образцовые модели выпускают с классами точности 0,15; 0,25; 0,4. Измерители рабочей категории повышенной точности — 1 и 0,6. Рабочие общетехнические — с классами точности 1,5; 2,5; 4.

Манометры электроконтактного действия

Конструктивно является доработкой показывающего манометра. Суть работы заключается в том, что при достижении стрелкой порогового значения давления происходит замыкание сети.

В конструкцию показывающего манометра дополнительно встроены стрелки с поджатыми электрическими контактами, которые располагают напротив сигнализируемых значений

Электрическая цепь замыкается и срабатывает сигнализация, когда показывающая стрелка достигает одной из стрелок с контактами. Класс точности таких манометров 1,5. Диапазон измерения соответствует стандартным значениям.

Для обеспечения сигнализации или с целью позиционного регулирования применяют реле давления с маркировкой РД. Они измеряют давления в диапазоне от 12 до 1600 кПа. Реле настраивают на верхний и нижний предел активации по показаниям контрольного прибора, и оно имеет разрывную мощность в 10 Вт.

Самопишущие модели манометров

Промышленность выпускает манометры с встроенной системой считывания показателей, которая фиксирует значения на дисковой диаграмме так, чтобы затем можно было проследить динамику показателей. Один оборот может совершаться за 8, 12, 24 часа. Движение происходит за счет электродвигателя или часового механизма.

Работа манометрического самописца основывается на передаче сигнала трубчатой пружиной большого диаметра, которая имеет тяговое усилие. Она передает движение от чувствительного элемента к системе индикации. Устройства с маркировкой МТС фиксируют значения избыточного давления.

Такие устройства предполагают контроль со стороны оператора и имеют классы точности 1; 1,5; 2,5.

Сильфонные чувствительные элементы применяются в самопишущих дифманометрах, которые дополнительно могут оснащаться устройством сигнализации и преобразователем пневматического действия. Такие приборы измеряют давление в диапазоне от 6,3 кПа до 0,16 Мпа и имеют классы точности 1; 1,5.

Грузопоршневой тип манометров

Такие манометры часто используют как эталон при поверке других измерительных приборов. Их диапазон измерений весьма широк. В зависимости от конструкции прибора он может начинаться с серьезных значений разрежений, а заканчиваться избыточностью до 2500 МПа. Класс точности достигает максимальных значений вплоть до 0,0015.

Каждый раз при воздействии на измерительный прибор нагрузки сверх положенной нормы он теряет в длительности своего срока службы и в точности измерений

Принцип работы заключается в удержании цилиндра в поршне в конкретном состоянии в то время как с одной стороны воздействуют калибровочные грузы, а с другой измеряемое давление. В зависимости от веса грузов судят о величине созданного давления.

Основной рабочий элемент прибора — это измерительная колонка. В зависимости от качества ее производства, точности и чистоты соединений изменяется и величина погрешности.

Наименьшую погрешность измерения имеют ГПМ, работающие на газу. Однако такие устройства стоят в разы больше из-за особенностей своей конструкции и необходимости фильтрации газа от инородных частиц

Функционально грузопоршневой манометр состоит из приспособления создания давления, измерительной системы и грузов. Устройство оснащается вращательным механизмом для повышения и понижения давления, а также вентилем сброса давления.

Широко используются манометры с неуплотненным поршнем. В них между поршнем и цилиндром есть зазор. Емкость под поршнем заполнена маслом, которое под давлением вливается в зазор и смазывает трущиеся поверхности.

Электрический измеритель газообразной среды

Такие манометры применяются для преобразования прямого или косвенного давления газа в электрический параметр. Наиболее часто встречающимися манометрами такого типа являются: тензорезистивные, емкостные и приборы сопротивления. Давление измеряется в диапазоне от 100 Па до 1000 МПа. Приборы изготавливаются с классами точности от 0,1 до 2,5.

Работа манометров, действующих на основе тензорезистивного эффекта заключается в изменении значения сопротивления проводника по причине деформации. Измеряют давление в диапазоне от 60 до 10⁸ Па с минимальной погрешностью.

Фланцевое крепление датчика и особая конструкция прибора позволяет считывать данные о давлении в особо агрессивных средах с температурой до 300 °С. Применяются для измерения давления в системах с быстротекущими процессами.

Схема работы манометров сопротивления основывается на зависимости сопротивления проводника от давления. Обычно такой тип устройств используют для измерения давления особо высокого уровня свыше 100 МПа

Чувствительным элементом в таком приборе выступает манганиновая проволока, сопротивление которой легко измеряется уравновешенным мостом.

Работа емкостных манометров основывается на воздействии давления на мембрану, которая представляет собой подвижный электрод. Когда мембрана перемещается, следует изменение емкости преобразователя. Характеризуются значительными температурными погрешностями.

В емкостных манометрах прогиб мембраны определяется электрической схемой. Такие приборы применяются в системах с быстрыми перепадами давления.

Жидкостные измерительные приборы

Определение давления этими приборами происходит путем уравновешивания определяемого давления давлением, формируемым столбом жидкости. Таким способом можно измерить небольшое избыточное давление, атмосферное давление, уровень разрежения, разность давлений.

Данную группу представляют U-образные манометры, которые состоят из сообщающихся сосудов, а давление определяется по уровням жидкости; компенсационные микроманометры; чашечные манометры, у которых вместо второй трубки используется резервуар; поплавковые, колокольные и кольцевые дифманометры.

Двухтрубные манометры позволяют измерять разности давлений. В этом случае к каждой из трубок подводят давления, которые необходимо измерить

В жидкостных измерительных приборах рабочая жидкость является аналогом чувствительного элемента.

Дифманометры обычно оснащены сигнализаторами, счетчиками расхода, регуляторами и записывающими устройствами. Диапазон измерений от 10 до 10⁵ Па. В зависимости от жидкостей, заполняющих прибор, меняется предел измерений.

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

общетехнические;
эталонные;
специальные.

Рассмотрим особенности каждого вида.

Манометры общетехнического назначения

Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.

Давление в таких приборах оказывает воздействие на трубку изнутри и вызывает смещение незакрепленного конца. С ним взаимодействует механизм, который двигает стрелку

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.

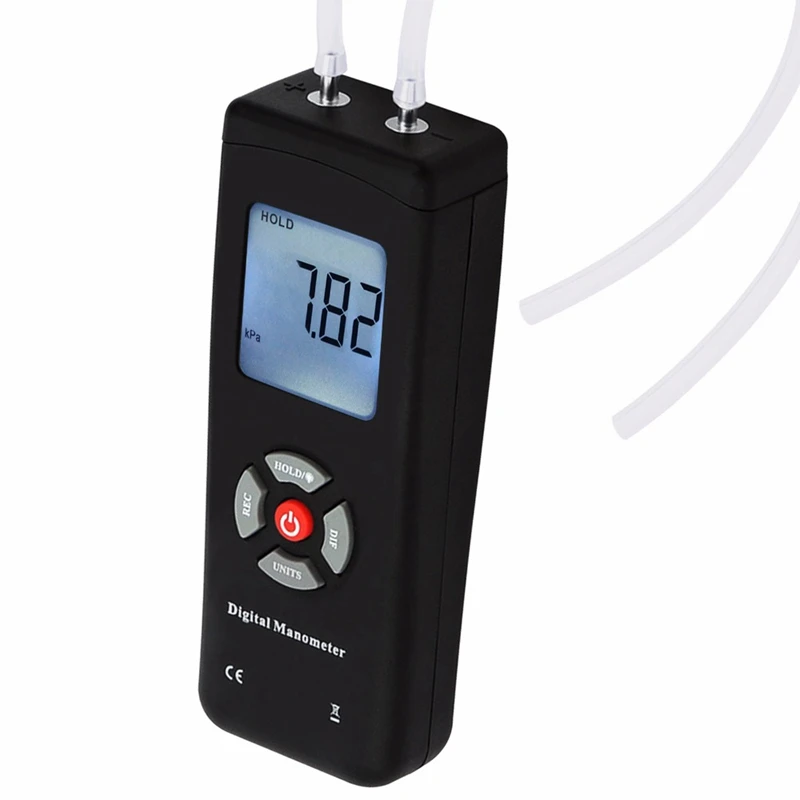

Цифровые манометры имеют небольшие размеры, характеризуются высокой точностью измерения и длительным сроком службы. При этом такие устройства можно калибровать

Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.

Группа специальных манометров

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.

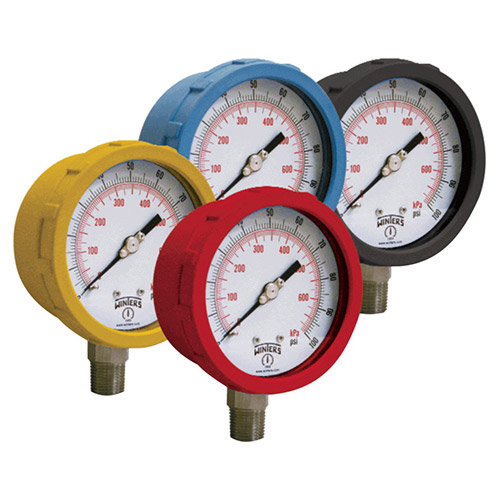

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

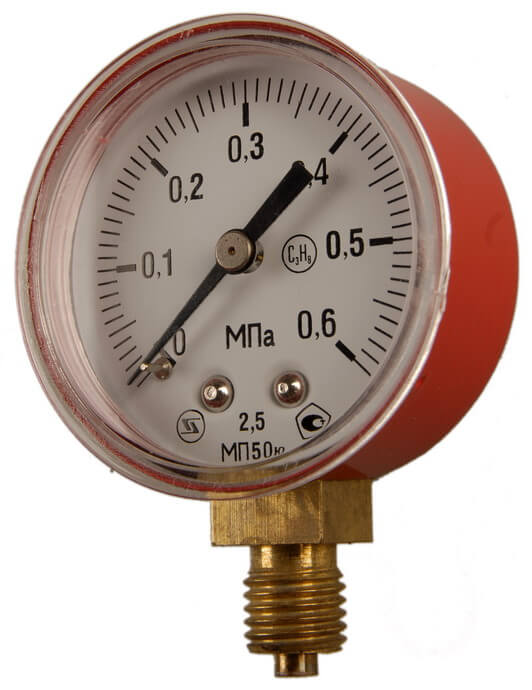

Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.

При наличии серьезных динамических нагрузок манометры заливаются глицерином или силиконом

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

Эталонные устройства для измерения давления

Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в целях обеспечения максимально высокой точности измерений. Такие устройства отличаются более высоким классом точности в сравнении с общетехническими. Рабочие эталоны делятся на три разряда.

Контрольные манометры, используемые в целях контроля достоверности показаний измерительных приборов по месту установки, также называют манометрами повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.

Манометры для обычных и должны проходить процедуру поверки не реже одного раза в год, если иные сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридических лиц. После поверки выдается свидетельство и ставится клеймо.

Прибор необходимо снять с баллона и отнести в метрологическую службу. Там поверители и калибровщики с помощью набора эталонов и вспомогательных приборов на протяжении примерно 10 дней проведут поверку

Передаточные механизмы в эталонных манометрах обрабатываются с повышенной частотой зубчатого зацепления. Они характеризуются минимальным трением в стрелочном механизме, а также высокой чувствительностью внутренних элементов.

Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 или 0,25 имеют шкалу из 400 единиц с ценой деления 1 единица. Эксплуатация устройства возможна при различной температуре в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 °С.

Со спецификой проведения заправки газовых баллонов ознакомит . Прочитать ее стоит всем владельцам загородной собственности, не подключенной к централизованному газоснабжению.

Выводы и полезное видео по теме

Принцип работы пружинного манометра:

Характеристика и сферы применения манометра:

Манометры выпускают для решения разных задач. Наибольшей популярностью пользуются общетехнические виды, применяемые на мелких производствах, различными фирмами при работе с газовым оборудованием и системами. Электроконтактные манометры — это устройства, сигнализирующие о достижении критического значения.

Для поверки и юстировки манометров применяют эталонные манометры. Специальные манометры производят для измерения давления конкретной газообразной среды. Среди них пользуются большой популярностью пропановые манометры, которые часто устанавливают в комплекте с редуктором на газовых баллонах.

Хотите поделиться полезной информацией по теме статьи, задать вопрос или разместить фото? Оставляйте, пожалуйста, комментарии в находящейся ниже блок форме. Делитесь полезными сведениями и рекомендациями, которые могут пригодиться посетителям сайта.

типы устройств и требования к ним

Практичный и точный газовый манометр необходим для измерения давления топлива в баллонах и других емкостях, а также в газопроводах. Чтобы выбрать правильный прибор, необходимо заранее ознакомиться с его строением, принципом функционирования, классификацией, правилами монтажа и эксплуатации.

Содержание

Устройство манометров для измерения давления газа
Требования к манометрам
Классификация манометров по виду измеряемого давления
Классификация по способу функционирования
Водяные
Электрические
Цифровые
Другие
Классификация по функционалу
Общетехнические
Эталонные
Специальные
Критерии выбора приборов
Монтаж манометра

Устройство манометров для измерения давления газа

Манометры предназначены для измерения давления в инженерных сетях

Манометр для газа помогает узнавать значения дифференциального, избыточного или полноценного давления в общих технических целях. Такие приборы делятся на несколько категорий по особенностям работы, назначению и типу измеряемых данных. Механизм стандартного вида включает в себя корпус с защитным стеклом, трубку Бурдона, рычажно-зубчатую передачу и шкалу с указательной стрелкой.

В процессе измерения показателей давление внутри прибора воздействует на трубку с внутренней стороны и смещает ее незакрепленный конец. После в движение приходит стрелка, останавливающаяся на нужной отметке. Хорошие регуляторы для газообразных сред имеют повышенный уровень стойкости к вибрациям с частотой, которая не может превышать 10-55 Гц, амплитуду со смещением до 0,15 мм, а также классы точности, варьирующиеся от 1 до 2,5.

Требования к манометрам

Цвет корпуса указывает на тип измеряемого газа: желтый — аммиак, голубой — кислород, черный — негорючие, красный — горючие

Точные показатели, в соответствии с которыми устройство проводит замеры, напрямую зависит от правильности его подбора и монтажа в сочетании с эксплуатационными условиями. При подборе нужно учитывать физические и химические свойства измерительной среды и предполагаемые данные по давлению. Например, для условий с высоким содержанием агрессивных газов, лучше приобретать специальные приборы, изготовленные из прочных материалов. Диаметр стекла манометра должен быть не меньше 10 или 16 см, если его размещают на дистанции от 2 до 3 метров.

Устройства, применяемые в газовых средах, имеют различные оттенки корпуса, к примеру, голубой указывает на работу с кислородом, желтый с аммиаком, красный и черный подходят для горючих и негорючих газов соответственно. По правилам безопасности не рекомендуется пользоваться манометрами с истекшим сроком поверки, а также при отсутствии пломбы или отметки о проведении этой процедуры. Если стрелка прибора не возвращается к нулевому показателю после отключения, он тоже считается нерабочим.

Любые повреждения, например, деформации корпуса или разбитое стекло, указывают на то, что регулятор нужно менять, поскольку они напрямую влияют на точность работы измерителя.

Классификация манометров по виду измеряемого давления

Классификация регуляторов с учетом типа давления:

вакуумметры и мановакуумметры;
барометры;
напоромеры;
дифманометры;
тягомеры.

Принцип работы любого из них зависит от строения, помимо этого нужно учитывать, что измерители разделяются на категории в пределах единого класса с учетом уровня точности.

Приборы, работающие по вакуумному принципу, предназначены для разреженного газа. Напоромеры способны определить параметры предельного давления с показателями до 40 кПа, тягомеры до -40 кПа. Другие дифференциальные устройства помогают узнавать разность показателей в любых двух точках.

Барометры чаще всего применяют с целью уточнить только атмосферное давление в конкретной среде.

Классификация по способу функционирования

По способу работы приборы могут быть водяными, электрическими или цифровыми, помимо этих категорий существуют и другие разновидности.

Водяные

Водяные устройства действуют по принципу уравновешивания газового вещества давлением, формирующим столб с жидкостью. Благодаря им можно уточнить уровень разреженности, разность, избыточные и атмосферные данные. В эту группу входят регуляторы U-образного типа, конструкция которых напоминает сообщающиеся сосуды, причем давление в них определяется с учетом уровня воды. Также к водяным причисляют компенсационные, чашечные, поплавковые, колокольные и кольцевые газомеры, рабочая жидкость внутри них аналогична чувствительному элементу.

Электрические

Тензорезистивный электрический манометр

Этот прибор для измерения давления бытового газа преобразует его в электрические данные. В эту категорию входят тензорезистивные и емкостные манометры. Первые меняют показания проводникового сопротивления после деформации и измеряют показатели до 60-10 Па с незначительными погрешностями. Их применяют в системах с быстро протекающими процессами. Емкостные газомеры влияют на подвижный электрод в виде мембраны, прогиб которой можно определить электрической схемой, они подходят для систем с ускоренными падениями давления.

Цифровые

Цифровые или электронные приборы относятся к устройствам высокой точности и чаще всего используются для монтажа в воздушной или гидравлической среде. Из плюсов таких регуляторов отмечают удобство и компактные размеры, максимально долгий срок эксплуатации и возможность проводить калибровку в любое время. В основном их применяют, чтобы контролировать состояние узлов транспортных средств. Помимо этого газомеры цифрового типа включают в состав топливных магистралей.

Другие

Помимо регуляторов со стандартными характеристиками и настройками для получения точных данных используются приборы других типов. В этот перечень входят грузопоршневые газомеры, которые представляют собой своеобразные образцы для поверки аналогичных устройств. Их главная рабочая деталь – измеряющая колонка, от состояния и точности показаний которой меняется величина погрешности. Во время работы цилиндр удерживается внутри поршня на нужном уровне, одновременно с одной стороны на него влияют грузы калибровки, с другой только давление.

Классификация по функционалу

Калибровка аналоговых манометров

По своему назначению манометр для газа высокого либо низкого давления бывает общетехническим, эталонным или специальным.

Общетехнические

Подобные приборы помогают измерять показатели максимального и вакуумметрического давления и применяются чаще всего на производстве, в том числе в процессе технологических работ. Они подходят для проведения измерений в газообразных средах, причем они должны быть неагрессивными для сплавов из меди при температурном режиме до 150 градусов. Эти устройства выдерживают вибрационные колебания с пределами от 10 до 55 Гц, амплитуду до 0,15 мм, класс точности у них варьируется от 1 до 2,5.

Эталонные

Приборы этого типа разработаны с целью тестирования, настраивания и калибровки прочих устройств для обеспечения максимально точных замеров. Подобные манометры для измерения давления газа разделяют на три категории, их перечень включает контрольные и образцовые регуляторы, а также их аналоги, предназначенные для обыкновенных и композитных баллонов. Газомеры первого типа применяются чаще всего и помогают контролировать достоверность данных приборов в местах установки, их рабочий предел колеблется в промежутке от 0,06 до 1600 бар.

Специальные

Специальные регуляторы создают под конкретный тип газа, а также среду, образуемую им. Корпусы таких устройств красят в разнообразные цвета с учетом типа вещества, для которых они предназначены. Манометры такого назначения делают из прочных материалов, способных выдерживать воздействие газообразных сред. Они считаются наиболее распространенными и отличаются простой конструкцией.

Критерии выбора приборов

Оптимальный вариант — регулятор со шкалой от 0 до 10 атм

При подборе устройства нужно учитывать все требования к манометрам, применяемым в газовом хозяйстве. Основным критерием считается измерительный диапазон, в процессе выбора необходимо помнить, что стандартное давление должно укладываться в промежуток от 1/3 до 2/3 по шкале измерения. Идеальным вариантом станет регулятор со шкалой до 0-10 атм. На втором месте по степени важности находится показатель класса точности, показывающий нормальную погрешность результатов замеров во время функционирования прибора.

При желании этот показатель можно рассчитать индивидуально, к примеру если устройство рассчитано на 10 атм, а его класс равен 1.5, показатель погрешности такого газомера составляет 1.5% от общей шкалы. По типу монтирования штуцера манометры бывают радиальными или торцевыми, помимо этого регуляторы дополняются резьбой метрического или трубного типа. Выбирая устройство, нужно учитывать его межповерочный интервал, будет лучше, если он составляет два года.

Приборы бытового назначения могут не проходить поверочную процедуру, но она обязательна для устройств, используемых на заводах, газопроводах, пунктах теплового либо топочного типа, а также аналогичных объектах.

Монтаж манометра

Между трубой и манометром ставят трехходовый кран

Чтобы газомер мог измерить и регулировать давление корректно, его ставят на участках, где будет максимально просто снимать показатели, проводить обслуживание и ремонт прибора. Существуют предельные интервалы между регулятором и стенами, которые нужно соблюдать при монтаже. Если устройство ставят на высоте до 2-3 метров, диаметр его корпуса должен быть не меньше 160 мм.

В дополнение к монтажной конструкции манометра встраивают трехходовой кран, устанавливаемый между трубой и самим регулятором. Если агрегат эксплуатируется в условиях, из-за которых на его функционал может повлиять высокая температура, осадки или другие внешние факторы, его дополнительно защищают сифонами, буферными элементами либо другой защитой, а также тепловой изоляцией при необходимости.

Манометры давления газа по низкой цене

Манометры давления газа
Статус: В наличии

Манометры давления газа.

Описание

На нашем сайте представлен широкий перечень манометров для измерения давления газов.
Для поиска необходимого манометра перейдите в один из двух разделов.

Раздел “Манометры. Измерители давления”

Раздел Цифровые манометры.

Конструкция газовых манометров предусматривает меры безопасности для персонала при разрыве чувствительного элемента, приборы настраиваются и испытываются на средах, исключающих масла или в последующем очищаться от излишков масел. Корпуса газовых манометры рекомендовано окрашивать в различные цвета (аммиак – желтый, ацетилен – белый, водород – темно-зеленый, кислород – голубой, хлор и фосген – серовато-зеленый, пропан и другие горючие газы – красный, другие негорючие газы – черный). Но не все производители придерживаются такой рекомендации. При заказе и эксплуатации газовых манометров необходимо учитывать, что многие газы обладают специфическими свойствами (водород разрушает сталь; ацетилен при соприкосновении с медными сплавами, содержащими более 70% меди, образует ацетиленистую медь – взрывчатое вещество). Манометры, используемые для измерения давления ацетилена, кислорода и пропана могут также называться сварочными.

Кислородные манометры – манометры, измеряющие давление кислорода (сред с долей кислорода 23% и более). Контакт кислорода с минеральными маслами и некоторыми органическими веществами вызывает взрыв, причем мощность и возникновение взрыва не определяется количеством масла. Принципиальная отличительная особенность кислородных манометров – это строгий контроль предельно допустимых концентраций масла на поверхностях манометра, которые контактируют с кислородсодержащими средами. На шкале манометра должно быть обозначение – кислород, маслоопасно .

Конструкция, диапазоны измерений, классы точности, размеры корпусов кислородных манометров практически не отличается от технических манометров. К кислородным манометрам, как и газовым, предъявляются повышенные требования надежности прибора. Технические манометры могут переводиться в разряд кислородных путем обезжиривания, последующего контроля наличия масла на внутренних поверхностях прибора и нанесения соответствующего обозначения на шкале прибора (специальное исполнение технических манометров, электроконтактных манометров, взрывозащищенных манометров, виброустойчивых манометров, судовых манометров – указывается при заказе манометра).

Манометры, которые применяются для измерения давления газов, имеют разные цвета корпусов. Например, если корпус у прибора голубой, то это значит перед вами устройство для измерения давления кислорода, желтый свидетельствует о назначении работы с аммиаком, красный используется для горючих газов, черный — негорючих, белый предназначается для ацетилена. Крайне важна перед манометром установка механизма, который будет отключать и продувать его, к примеру, это может быть трехходовый кран. Также необходим монтаж сифоновой трубки, ее диаметр должен составлять не меньше одного сантиметра. После того как прибор будет установлен, нужно нанести на шкалу манометра красную черту, она укажет рабочее давление.

Манометры для измерения давления газов и жидкости выбираются с учетом условий и среды эксплуатации. Это будет специальный манометр для работы с воздухом, водой, паром, кислородом, аммиаком, ацетоном или газом. Среда может быть разной, в том числе и агрессивной, поэтому материалы приборов рассчитаны на такие условия эксплуатации. Показатели корпуса, в частности, прочность, диаметр, при выборе учитываются, если предстоит его работа в условиях вибрации или повышенной влажности, чтобы исключить повреждение корпуса от коррозии или механического воздействия.

Области применения манометров для измерения давления газов

Манометры давления газов применяются в следующих отраслях:

тяжелой и легкой промышленности,
пищевой промышленности,
химической и нефтяной промышленности,
машиностроении, автомобилестроении, авиастроении,
промышленном и гражданском строительстве,
жилищно-коммунальном хозяйстве,
в автомобильном и железнодорожном транспорте,
в сельском хозяйстве,
в военно-промышленном комплексе.

Купить манометры давления газа по выгодной цене

Купить по низкой цене манометры измерения давления газа в Ростове-на-Дону, Ростовской области, в Краснодаре и Краснодарском Крае, Ставрополе и Ставропольском Крае, Волгограде и Волгоградской области, в городах: Нальчик, Владикавказ, Грозный, Махачкала и других городах Юга России можно в нашей компании. Все покупатели могут получить бонусы и подарки!

Доставка манометров давления газа в города Юга России

Мы доставим манометры для определения давления газов в города: Ростов, Краснодар, Волгоград, Элиста, Астрахань, Ставрополь, Таганрог, Новочеркасск, Азов, Шахты, Волгодонск, Сальск, Тихорецк, Тимашевск, Сочи, Новороссийск, Анапа, Туапсе, Геленджик, Ейск, Майкоп, Армавир, Невинномысск, Минеральные Воды, Кисловодск, Пятигорск, Железноводск, Черкесск, Нальчик, Владикавказ, Грозный, Махачкала.

Все продукты – Фергюсон

ложь

категория

Нет подходящих результатов поиска

Ванная сантехника
(35354)
Отопление и охлаждение
(35297)
Сантехнические детали и расходные материалы
(27519)
Трубная арматура
(27224)

Освещение и вентиляторы
(18824)
Инструменты
(16810)
Клапаны
(12271)
Дворник
(9295)
Насосы
(9115)
Охрана и безопасность
(8946)
Показать больше

торговая марка

Нет подходящих результатов поиска

jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq3ku&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq3ku&sr=everywhere” data-category-url=”/category/signature-hardware/_/N-zc3lcg&n=zbq3ku&sr=everywhere”>

Оборудование для подписи
(11801)
КОЛЕР
(6215)
jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq3ku&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq3ku&sr=everywhere” data-category-url=”/category/ford-meter-box/_/N-zbqrn6&n=zbq3ku&sr=everywhere”>
Блок счетчиков Ford
(3397)
Моэн
(2967)
jsp?/category/proflo/_/N-zbq6na&n=zbq3ku&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/proflo/_/N-zbq6na&n=zbq3ku&sr=everywhere” data-category-url=”/category/proflo/_/N-zbq6na&n=zbq3ku&sr=everywhere”>
ПРОФЛО®
(2868)
Компания Мюллер
(2726)
jsp?/category/rheem/_/N-zbrmod&n=zbq3ku&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/rheem/_/N-zbrmod&n=zbq3ku&sr=everywhere” data-category-url=”/category/rheem/_/N-zbrmod&n=zbq3ku&sr=everywhere”>
Рим

(2692)
Джонс Стивенс
(2511)
jsp?/category/victaulic/_/N-zbq6nz&n=zbq3ku&sr=everywhere” data-right-content-url=”/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/victaulic/_/N-zbq6nz&n=zbq3ku&sr=everywhere” data-category-url=”/category/victaulic/_/N-zbq6nz&n=zbq3ku&sr=everywhere”>
Victaulic
(2466)
Американский стандарт
(2313)
Показать больше

org/ListItem” itemprop=”itemListElement”> Дом

Все продукты

Манометры Honeywell

Honeywell Gas Depot предлагает ряд манометров Winters Instruments для измерения давления. Заполненные жидкостью промышленные манометры моделей PFQ и PFP представляют собой высокоточные, устойчивые к пульсации и вибрации манометры для использования в неблагоприятных условиях. Для специальных применений манометры низкого давления модели PLP обеспечивают очень точные показания низкого давления. Все доступны с нижними соединениями ¼” NPT.

Технический паспорт PFQ

Технический паспорт PFP
Технический паспорт PLP

Посмотреть, как: Сетка Список

Сортировать по Популярность Имя Цена

18 шт.

Показать 48 64 80 на страницу

Артикул: Q801
Пожалуйста, войдите, чтобы увидеть цены
Артикул: Q800
Пожалуйста, войдите, чтобы увидеть цены
Артикул: Q802
Пожалуйста, войдите, чтобы увидеть цены
Артикул: Q803
Пожалуйста, войдите, чтобы увидеть цены

Артикул: Q804
Пожалуйста, войдите, чтобы увидеть цены
Артикул: Q805
Пожалуйста, войдите, чтобы увидеть цены
Артикул: Q806
Пожалуйста, войдите, чтобы увидеть цены
Артикул: P820
Пожалуйста, войдите, чтобы увидеть цены

Артикул: P821
Пожалуйста, войдите, чтобы увидеть цены
Артикул: P823
Пожалуйста, войдите, чтобы увидеть цены
Артикул: P824
Пожалуйста, войдите, чтобы увидеть цены
Артикул: P825
Пожалуйста, войдите, чтобы увидеть цены

Артикул: P826
Пожалуйста, войдите, чтобы увидеть цены
Артикул: P302
Пожалуйста, войдите, чтобы увидеть цены
Артикул: P304
Пожалуйста, войдите, чтобы увидеть цены
Артикул: P303
Пожалуйста, войдите, чтобы увидеть цены

Артикул: P305
Пожалуйста, войдите, чтобы увидеть цены
Артикул: P306
Пожалуйста, войдите, чтобы увидеть цены

Вернуться к началу

Датчики давления топлива, диагностика двигателя

Результаты 1–18 из 18

99″> $51,99

Ориентировочная дата отгрузки в США: 31 октября 2022 г. Расчетная дата международной отправки: Сегодня

290,00 долларов США

$54,99

Ориентировочная дата отгрузки в США: 28 ноября 2022 г. Расчетная дата международной отправки: Сегодня

$36,99

Ориентировочная дата отгрузки в США: 26 декабря 2022 г. Расчетная дата международной отправки: Сегодня

95″> 219,95 долларов США

Ориентировочная дата отгрузки в США: 25 октября 2022 г. Расчетная дата международной отправки: 26 октября 2022 г.

453,30 доллара США

Ориентировочная дата отгрузки в США: Пятница 14.10.2022 Расчетная дата международной отправки: Пятница 14. 10.2022

$31,99

Ориентировочная дата отгрузки в США: 21 ноября 2022 г. Расчетная дата международной отправки: Сегодня

27,99 долларов США

Ориентировочная дата отгрузки в США: 31 октября 2022 г. Расчетная дата международной отправки: Сегодня

99″> $347,99

Ориентировочная дата отгрузки в США: Пятница 14.10.2022 Расчетная дата международной отправки: Среда, 28 сентября 2022 г. если заказать сегодня

135,99 долларов США

Ориентировочная дата отгрузки в США: 7 ноября 2022 г. Расчетная дата международной отправки: 6 ноября 2022 г. если заказать сегодня

$32,99

Ориентировочная дата отгрузки в США: Пятница 14.10.2022 Расчетная дата международной отправки: пятница 07.10.2022 если заказать сегодня

45,99 долларов США

Ориентировочная дата отгрузки в США: 3 ноября 2022 г. Расчетная дата международной отправки: 3 ноября 2022 г. если заказать сегодня

136,99 долларов США

Ориентировочная дата отгрузки в США: 12 декабря 2022 г. Расчетная дата международной отправки: 12 декабря 2022 г. если заказать сегодня

99″> $60,99

Ориентировочная дата отгрузки в США: Пятница 14.10.2022 Расчетная дата международной отправки: Вторник, 04.10.2022 если заказать сегодня

29,99 долларов США

46,99 долларов США

$17,99

Ориентировочная дата отгрузки в США: Пятница 14.
