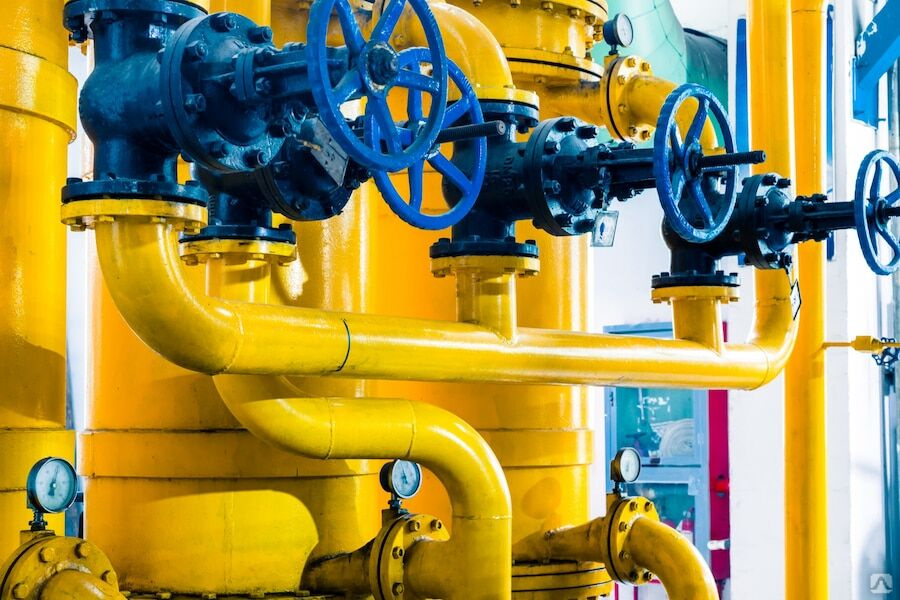

Задвижка газовая, сравнительная характеристика и ее плюсы
Задвижка газовая – элемент трубопроводной арматуры. Основное предназначение которой – регулирование или ограничение потока газа в газопроводе. Главная деталь — затвор, перемещается перпендикулярно относительно линии трубопровода, ограничивая движение среды. Все газовые трубопроводы обязательно должны быть выполнены с регулирующей арматурой, это законодательная норма. При помощи газового элемента можно полностью перекрыть потоки, перемещая затворную деталь по уплотнениям специальных направляющих. По необходимости, можно регулировать течение потока.
Описание задвижки газовой
В зависимости от рабочего давления применяют чугунные, стальные изделия или элементы из нержавеющей стали. До 1,6 мегапаскаль используют чугунную арматуру, свыше – рекомендовано применять только стальное.
Задвижки из чугуна меньше подвергаются коррозии, чем выполненные из низкоуглеродистого металла. Это значит, что срок эксплуатации у них значительно выше.
Однако из-за физической хрупкости материала, не рекомендуется его применение в газовых магистралях с давлением выше 1,6 мегапаскаль.
Задвижки, выполненные из стали, обладают более пластичными свойствами, кроме того они значительно прочнее чугунных изделий.
Рассмотрим положительные и отрицательные стороны задвижек
В газовой индустрии изделия применяют при формировании скважинных отверстий, на сборных пунктах или в качестве распределительного элемента на газопроводах или на энергетических станциях.
В отличие от разнообразия арматурных газовых элементов, задвижка обладает одним большим отличием, которое выделяет ее из группы аналогов. При открытом движении потока в трубопроводе гидравлическое сопротивление минимально.
Кроме того она наделена некоторыми достоинствами,
- простая конструкция, для эксплуатации задвижки не требуется инженерных навыков;
- изделие выполняется небольших размеров;
- возможность перемещения сред в противоположном направлении.
Из отрицательных моментов можно выделить, что материал боится кристаллизующихся осадков, поэтому есть ограничение по переносимым средам. Кроме того, затвор работает крайне медленно, и существует возможность появления гидроударов.
Из чего состоит задвижка
По определению понятно, что функциональное направление задвижки газовой – перекрытие движущейся среды. Перекрытие происходит благодаря плоскому затвору, закрепленному на штоке задвижки с нанесенной резьбой. Затвор при движении, перпендикулярном потоку среды, полностью перекрывает движение.
Задвижка устроена из:
- запорного элемента клина, шибера, одного или двух дисков;
- корпуса из чугуна или стали. Применяется также и латунь;
- крышки, выполненной из аналогичных материалов;
- резьбового штока или шпинделя. Чаще для его производства применяют сталь;
- маховика, привода.
Классификация задвижек
Наибольшее применение в устройстве газопроводов получили газовые дисковые изделия.
Их условно можно подразделить на два категории: с закрытым и выдвигающимся шпинделем.
- для первой категории задвижек характерна стационарная фиксация шпинделя на крышке при помощи выступа, который не позволяет никаких передвижений в вертикальном направлении. Выступ продвигается в выемку на верхнем клине, который в свою очередь перемещается вдоль вертикальной линии при поворотах шпинделя.
Внизу изделия размещается второй клин, который укомплектован запирающими дисками. При повороте шпинделя клинья второго элемента опускаются до достижения дна трубопровода. Одновременно с этим верхний клин закрывает диски, закрывая газовый проход.
- с выдвигающимся за пределы корпуса валом изготавливаются из чугуна или металла. Движения шпинделя направлены на перемещение махового колеса и гайки с нарезанной резьбой.
На окончании вала закреплены два диска с закрепленным между ними распорным клином. При обороте маховое колесо перемещает шпиндель в нижнее направление, благодаря этому происходит распирание клином дисков и перекрытие газового потока.
Для герметичности изделие дополнено уплотняющим сальником, который гарантирует абсолютную остановку газа.
Описание рабочего процесса газовых задвижек
Ширина рабочего отверстия газовых задвижек аналогична диаметру сечения в трубопроводе. Это полнопроходные элементы. Управлять ими можно ручным способом или при помощи привода.
Управление в ручном режиме проводится с помощью штурвала.
Привод может быть выполнен при помощи гидравлики или подсоединения к электричеству. В практике можно встретить и управление с использованием пневмопривода.
Использование привода намного облегчает работу по управлению задвижками. Для элементов большого диаметра в ручном режиме необходимо прикладывать достаточно большое усилие. Особенно это характерно для редкого технического обслуживания запорной газовой арматуры.
Как выполнена газовая задвижка
Задвижка может быть устроена несколькими вариантами.
Рассмотрим подробно устройство каждого вида.

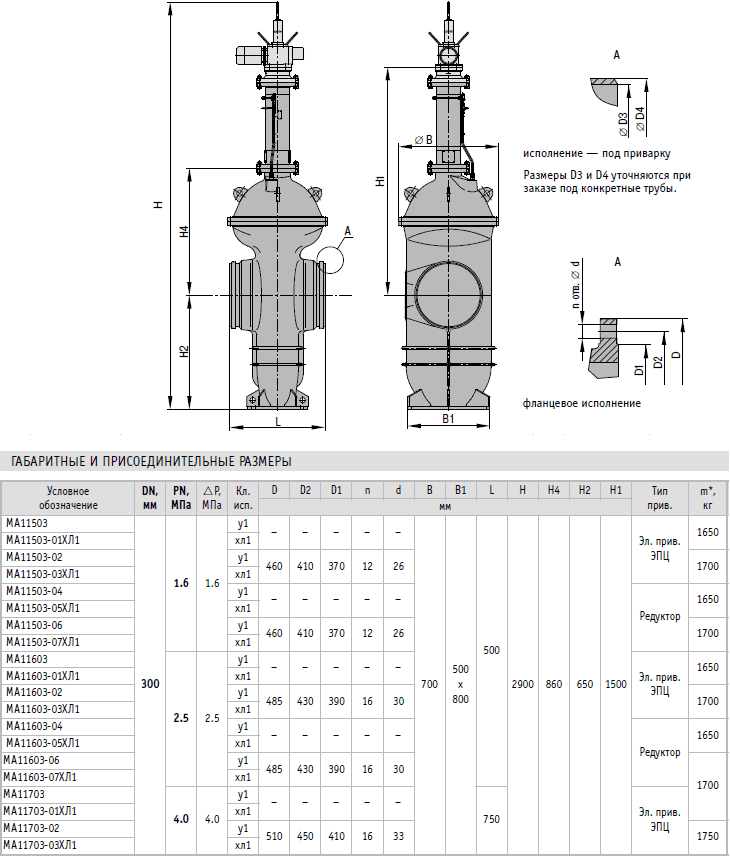

- шиберная. Предназначена для перекрытия движущегося потока. Задвижки устанавливаются путем разрыва магистрального трубопровода и установления в месте разрыва фланцевых соединений;
- шланговая. Подача газа происходит при помощи эластичного шланга. Для перекрытия потока среды применяется шток. Все детали выполнены из металла и изолированы от рабочего движения газа коротким шлангом;

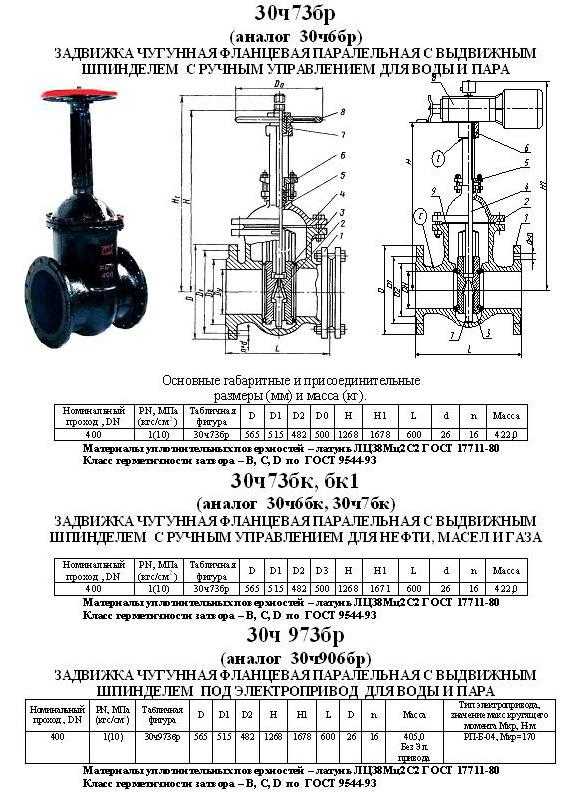

- параллельная. Конструкция выполнена при помощи двух дисков. Материал изготовления для детали применяется чугун или сталь. Штоковый элемент может применяться выдвижной или не выдвижной. Уплотнение металл-к-металлу между оболочкой и дисками позволяет полностью перекрывать движение среды;

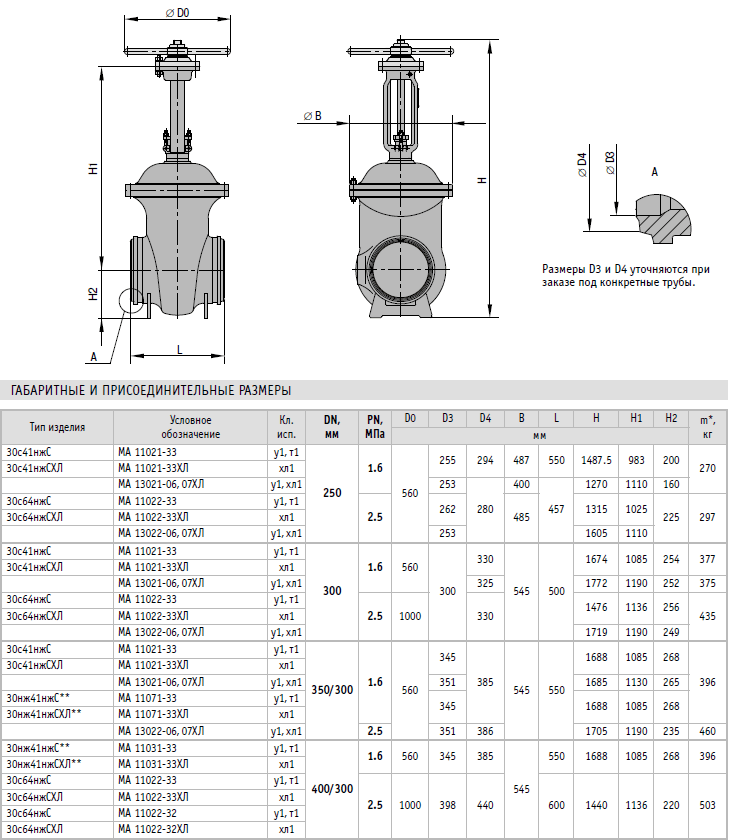

- клиновая. Производится для полнопроходного режима газа с не выдвижным элементом. Клин может быть применен в трех вариантах: жесткий, составной или упругий. Последний допускает перекрытие потока путем деформации угла.
Прекращение потока газа происходит благодаря уплотнению металл-к-металлу или резина-к-металлу.
Присоединение задвижки в магистрали выполняется с помощью накрученной резьбы или соединительными муфтами.
Преимущества клиновой задвижки
- Жесткий клин полностью перекрывает газопровод. Чтобы достичь абсолютной герметичности, необходимо точно подогнать полотно для достижения угла, аналогичного углу между отверстиями.
- Не требуется применение больших усилий для перекрытия потока.
Рекомендации по применению и выбору задвижек
Все новые задвижки или элементы после реконструкции или восстановления необходимо проверить на соблюдение герметичности перекрытия потока.
Важно при выборе изделия проверить наличие документов соответствия, наличие сертификатов согласно нормативным законодательным актам.
Производители предлагают широкий ассортимент арматурных элементов в разном ценовом диапазоне. Выбор делать необходимо в зависимости от стоимости и условий эксплуатации трубопровода.
Устройство и характеристики стальной задвижки Ду 100
- Главная
- Задвижки ДУ100

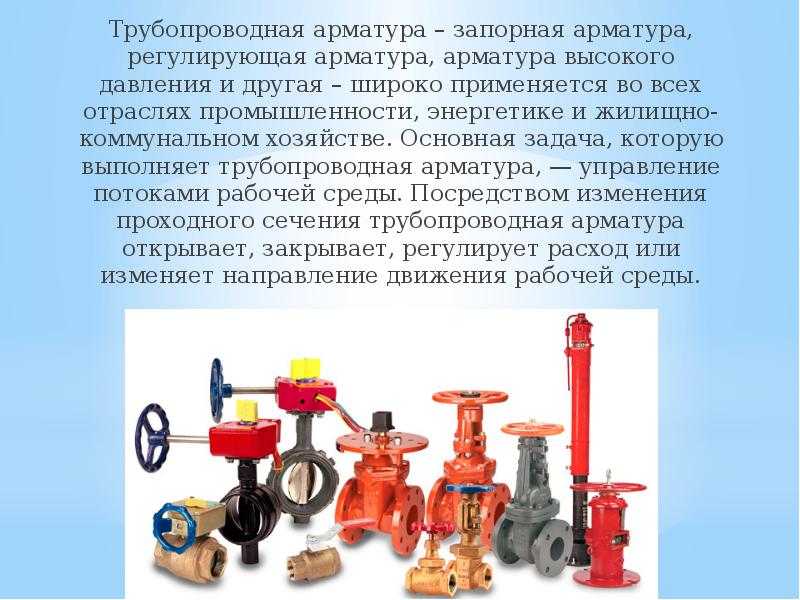

Трубопроводная арматура является достаточно сложной конструкцией и от ее качества многое зависит. Поэтому задвижкам, клапанам, кранам и заглушкам следует уделять пристальное внимание, как изготовителям, так и тем, кто будет использовать их для своих систем трубопроводов.
Чугунные задвижки применяются в трубопроводной арматуре уже более 110 лет. Благодаря низкому гидравлическому сопротивлению и простоте конструкции чугунные задвижки считаются незаменимой арматурой для магистральных трубопроводов, способных производить быстрое движение рабочей среды.
Стальные задвижки также весьма востребованы на рынке трубопроводной арматуры, так как каждая из них отвечает той или иной потребности.
Только благодаря развитию металлообрабатывающей отрасли стало возможным изготовление взаимозаменяемых задвижек. Однако нельзя утверждать со 100%-ной точностью, что один тип арматуры сможет полностью заменить аналогичный элемент.
Например, стальная задвижка ДУ 100 относится к задвижкам со средними размерами и выдерживает давление в 16 кгс/см2. Аналоги, конечно, существуют, но уместны ли они?
Задвижки ДУ 100 в разных системах трубопроводов
| Водопроводы | Газопровод |
|---|---|
Задвижка ДУ 100 состоит из корпуса и запирающего перпендикулярно направлению потока рабочей среды элемента. Установка такой задвижки в систему водопровода гарантирует высокую степень надежности. Гидроудары, возникающие в начале отопительного сезона, могут выдержать только задвижки, другие запорные элементы могут быстрее выйти из строя, что приведет к аварии. | В системе газового трубопровода задвижка ДУ 100 полностью перекрывает подачу газа, препятствуя его просачиванию. Плюсом ее использование служит то, что благодаря медленному закрытию она позволяет избежать гидравлического удара, который также может привести к неприятным последствиям. |
Виды задвижек с диаметром условного прохода 100:
- шиберная
- шаровая
- фланцевая
- шланговая
- шламовая
- клиновая
- поворотная
Задвижка ДУ 100 может быть изготовлена из различных металлических сплавов, но особенной популярностью пользуется чугун. Именно чугунные задвижки имеют самую безупречную репутацию.
Однако благодаря многообразию материалов, из которых их можно изготовит, следует просчитать будущую конструкцию заранее. Например, если система трубопровода достаточно легкая, то не стоит утяжелять конструкцию чугунными задвижками.
Задвижка из чугуна имеет ряд положительных свойств: она неприхотлива и имеет длительный срок эксплуатации, обладает повышенной устойчивостью к коррозии, а потом может быть использована для работы в потоке агрессивной рабочей среды, а также почти в любой внешней среде.
Задвижки ДУ 100 не имеют себе равных при работе с сыпучей рабочей средой.
Условия поставки
Цена, наличие товара, условия и гарантии
Мы работаем как с юридическими, так и с физическими лицами. Готовы поставить изделия на заказ.
У нас действует накопительная система скидок для постоянных клиентов.
Условия оплаты
Заказ вы можете оплатить 3 способами: наличными, безналичным расчетом, банковской картой.
Отсрочку платежа до 1 месяца предоставляем постоянным и хорошо зарекомендовавшим себя клиентам.
Доставка
Варианты: заказать у нас, воспользоваться услугами транспортной компании, организовать самовывоз.
При любом виде расчета отгружаем товар на следующий день после поступления оплаты.
Приемка и разгрузка товара
Вы должны обеспечить беспрепятственный подъезд нашего транспорта к разгрузочной площадке.
При разгрузке вы получаете пакет документов: накладная, счет-фактура и сертификат качества (по запросу).
Звоните8-800-775-12-74
Мы ответим на ваш звонок с понедельника
по пятницу в рабочие часы:
9:00 – 18:00 – по Челябинску
07:00 – 16:00 – по Москве
Отправляйте заявку
Пишите нам в любое время.
Специалист свяжется с вами в рабочие часы в течение 20 минут после получения заявки.
Если вы
отправили заявку в нерабочее время, то наш специалист свяжется с вами на следующий день.
Запросите цены, условия и сроки поставки
Я принимаю условия пользовательского соглашения
Получать новости о скидках и акциях
Прикрепите заявку
Прикрепите реквизиты
Отправить заявку
Что такое газовый шаровой кран?
Опубликовано RWVC на | Комментарии к записи Что такое газовый шаровой кран отключены?
Клапаны бывают самых разных типов для управления потоками жидкостей и газов в системе. Отрасли промышленности полагаются на многочисленные клапаны, применяемые в самых различных областях, от химических технологических систем до сантехники, с некоторыми из наиболее распространенных типов клапанов, включая:
- Шаровые краны
- Дисковые затворы
- Обратные клапаны
- Клапаны диафрагмы
- Клапаны затвора
- Глобусные клапаны
- Клапаны для нож
- Параллельные слайдные клапаны
- ЗАПРЕЖДЕНИЯ КЛАНДЫ
- Порноновые клапаны
- Подключаемые клапаны
- Dluice Clapess
в их наиболее общие к клапаны
в их наиболее общие к клапанам.
вышеупомянутые клапаны могут выполнять множество функций, таких как запуск или остановка потоков материала, регулирование расхода и давления в системе, дросселирование потока, управление направлением потока и сброс избыточного давления для поддержания работы систем в пределах безопасных уровней.
Шаровые краны идеально подходят для управления потоком жидкости или газа через систему. Вращающийся шар внутри клапана останавливает поток материала, когда клапан достигает определенного состояния. Шаровые краны хорошо работают в условиях низкого расхода, дросселируя пары и газы при переработке углеводородов. Различные приложения полагаются на низкий крутящий момент и плотное уплотнение шаровых кранов для запуска и остановки потока газов и жидкостей.
В этом блоге обсуждаются преимущества, недостатки и наиболее распространенные области применения шаровых кранов для газа.
Что отличает газовые шаровые краны?
Шаровые краны для газа во многих областях применения обеспечивают лучшую производительность, чем клапаны других типов.
Газовые шаровые краны представляют собой легкую и компактную альтернативу тяжелым латунным газовым кранам. Эти шаровые краны выпускаются в различных конфигурациях, соответствующих различным спецификациям, и могут обеспечить идеальную работу в углеводородных системах, а также в паровых, воздушных и газовых системах.
Большинство газовых шаровых кранов имеют четвертьоборотную конструкцию для удобства эксплуатации и герметичности благодаря вращающемуся шаровому механизму. Клапан может запускать и останавливать поток различных жидкостей и обеспечивает непроницаемое для пузырьков уплотнение в закрытом состоянии. Шаровые краны часто представляют собой идеальное решение для подключения других инструментов с помощью трубок.
Для обеспечения надежной работы шаровых кранов с металлическими седлами во многих приложениях, работающих при высоких температурах и давлениях, используются шаровые краны с металлическим седлом. Газовые шаровые краны быстро закрываются и открываются, обеспечивая эффективное управление потоками высокого давления.
Преимущества и недостатки газовых шаровых кранов
Шаровые краны имеют ряд преимуществ для применения в промышленных газовых системах с небольшим количеством недостатков. К преимуществам выбора шарового крана относятся:
- Универсальность – Подходит для широкого спектра промышленных применений
- Эффективность – Работает при низком крутящем моменте благодаря герметичному уплотнению
- Простота использования – Легкая и компактная конструкция упрощает использование и установку
- Доступность – Более низкая стоимость по сравнению с аналогичными рейтинг
- Простота обслуживания – Надежная работа и простота ремонта
- Прочность – Надежная работа при высоких температурах, высоком давлении и больших объемах
- Долговечность – Надежная работа с длительным сроком службы
Шаровые газовые краны могут оказаться в невыгодном положении при работе с высокоскоростным потоком и дросселированием.
Эти приложения могут ускорить эрозию клапана и привести к преждевременному выходу из строя. Использование неподходящего шарового клапана для конкретной жидкости также может способствовать более быстрому износу. Существует широкий ассортимент шаровых кранов, подходящих для различных уникальных применений.
Газовый шаровой кран Использование/применение
Газовый шаровой кран обеспечивает надежную работу в системах с горючими газами и эффективно регулирует потоки воздуха, газа и пара. В жилых и коммерческих объектах газовые шаровые краны используются для подачи сжиженного нефтяного газа (СНГ), природного газа, промышленного газа и газовоздушных смесей к газовому оборудованию и приборам. Газовые приборы, такие как котлы, водонагреватели, печи, камины и газовые плиты, также обычно используют шаровой кран.
Газовые шаровые краны от RED-WHITE VALVE CORP.
Газовые шаровые краны, обеспечивающие герметичность уплотнений и достаточную долговечность для надежного управления потоком в течение многих лет, представляют собой идеальное решение для широкого спектра применений.
Шаровые краны просты в установке и доступны по цене, с широким выбором материалов и вариантов дизайна. Газовые шаровые краны RED-WHITE VALVE CORP. изготавливаются в соответствии с высокими стандартами и проходят 100% испытания воздухом для обеспечения оптимальной производительности при регулировании потоков материалов.
RED-WHITE VALVE CORP. обслуживает международный рынок промышленной арматурой с 19 лет.71. Мы обеспечиваем высочайшее качество, производя все наши клапаны на месте, и у нас есть несколько складов по всей Северной Америке, что обеспечивает непревзойденную скорость заполнения для нашей семьи оптовиков. Просмотрите нашу линейку шаровых кранов, чтобы найти лучший клапан для вашего применения, или свяжитесь с нами сегодня, если у вас есть какие-либо вопросы или проблемы.
Последние публикации
- Шаровой кран
- Гидроклапан
- Использование балансировочных клапанов в гидросистемах
- Шаровые клапаны и задвижки
- How to Maintain a Gas Tankless Water Heater
Archives:
- May 2022
- March 2022
- January 2022
- December 2021
- November 2021
Categories:
- Actuator
- Balancing Valves
- Поворотные затворы
- Обратные клапаны
- Латунь DZR
- Газовые шаровые краны
- Манометр
- Клапаны PEX
- Клапаны с фильтром
- Без категории
8 Факторы, которые следует учитывать при выборе газового клапана
03 Dec 8 Факторы, которые следует учитывать при выборе газового клапана
Газовые клапаны используются в самых разных системах и процессах для управления потоками жидкости и газа.
Несмотря на то, что они так популярны, может быть сложно выбрать правильный газовый клапан.
Сначала вам необходимо собрать некоторую базовую информацию, а затем рассмотреть несколько факторов, чтобы убедиться, что вы сможете найти правильный газовый клапан для вашего применения.
В этом посте мы выделяем восемь факторов, которые следует учитывать при выборе газового клапана — это сэкономит вам время и силы.
- Тип носителя
При выборе материала клапана необходимо учитывать характеристики жидкости или типа газа. Если вы планируете контролировать газы под давлением, металлические клапаны — отличный выбор в целях безопасности. При использовании горючих газов чаще всего используется латунь.
- Размер и тип клапана
Другим важным фактором является размер и тип клапана. Независимо от типа клапана, он должен выполнять одну или несколько основных функций, включая:
- Перекрытие потока
- Отвод потока
- Смешанный поток
- Сброс давления
- Защита от обратного потока
- Отрегулировать расход
Вы также должны знать общие типы клапанов, включая конструкцию стандартных типов клапанов, которые будут соответствовать вашим потребностям.
Наиболее распространенные типы клапанов:
- Обратные клапаны
- Шаровые краны
- Игольчатые клапаны
- Дозирующие клапаны
- Клапаны рычажные
- Запорные краны
- Предохранительные клапаны
- Регуляторы
- Пережимные клапаны
Правильный размер клапана также имеет решающее значение. Клапан неправильного размера может привести к проблемам в работе клапана или других частей системы.
Правильный выбор клапана будет соответствовать размеру клапана для достижения ожидаемого расхода через систему.
- Условия применения
Определение условий применения газового клапана является важным шагом при выборе правильного клапана для вашего применения. Следовательно, вам необходимо определить требования к давлению, температуре и скорости потока.
Диапазоны температуры и давления различаются от клапана к клапану.
Например, металлические клапаны могут выдерживать более высокие температуры и давления, чем пластиковые клапаны.
Вот почему металлические клапаны рекомендуются для газов под давлением, поскольку они, как правило, прочнее пластиковых клапанов.
- Строительные материалы
Наряду с требованиями к температуре и давлению также важно знать требования к химической совместимости.
Вы хотите убедиться, что материалы клапана совместимы с жидкостью или газами, протекающими через него. В этом случае пластиковые клапаны имеют тенденцию противостоять агрессивным или коррозионным химическим веществам лучше, чем металлические клапаны.
- Режим работы
Еще одним важным фактором является режим работы клапана. Проверьте, нужно ли будет приводить клапан в действие (т. е. включать и выключать автоматически) или управлять им вручную.
Если он будет приводиться в действие, решите, будет ли агрегат использоваться с электрическим, гидравлическим или пневматическим приводом.
- Требования к обслуживанию
Каждый компонент нуждается в обслуживании. Шаровые краны идеально подходят, если необходимо регулярно проводить техническое обслуживание.
Это одни из самых простых в обслуживании клапанов, так как они не засоряются.
Шаровые краны состоят из двух торцевых заглушек и корпуса – конфигурация из 3 частей, позволяющая легко снимать основную часть корпуса для очистки без отсоединения торцевых заглушек от трубы.
Такая простая конструкция предотвращает отключение линии во время технического обслуживания.
- Функции клапана
Какую роль вам нужен клапан? 2-ходовой клапан превосходно подходит, когда вам нужно управление включением/выключением в системе, в то время как 3-ходовой клапан хорошо работает для управления включением/выключением, а также для отвода или смешивания сред.
