Га́зовый балло́н — сосуд под избыточным внутренним давлением для хранения сжатых, сжиженных (превращающихся в жидкость при повышенном давлении) и растворенных под давлением газов.

К газам, хранящимся в сжатом виде при нормальной температуре относятся: кислород, воздух, водород, азот, метан, фтор, гелий и другие газы.

Большинство других газов при повышении давления переходят в жидкое состояние и хранятся в баллонах в жидком виде без охлаждения. Например: хлор, аммиак, углекислый газ, закись азота, сжиженные углеводородные газы и другие.

Ацетилен при хранении требует особых условий (наличие адсорбента в баллоне).

Конструкция

Сварные газовые баллоны состоят из обечайки, днищ и горловины, бесшовные стальные баллоны состоят из цилиндрической части, днищ и горловины. К горловине баллонов крепятся различные устройства — фланцы, штуцеры, вентили. Толщина стенок определяется стандартом на изготовление. Для изготовления стальных бесшовных баллонов обычно используются бесшовные стальные трубы.

Основные межгосударственные стандарты для изготовления газовых баллонов — ГОСТ 15860, ГОСТ 949-73, ГОСТ 9731-79, ГОСТ 12247-80. Используются стали марок 34CrMo4, 30ХМА, 45, 30ХГСА.

Кроме цилиндрических могут применяться баллоны высокого давления сферической и тороидальной форм.

Для хранения, например, сжиженных углеводородных газов также используются композитные баллоны.

Применение

Газовые баллоны используются как в бытовых, так и в промышленных целях. Они необходимы для удобной транспортировки, хранения и применения различных технических газов.

Окраска и маркировка

На территории стран таможенного союза - ТР ТС 032. Международный стандарт на маркировку газовых баллонов способом ударного клеймения - ИСО 13769.

Безопасность

Газовые баллоны должны проходить обязательную процедуру технического освидетельствования через заданный для конкретной конструкции и условий эксплуатации промежуток времени. Результаты проведения технического освидетельствования заносятся способом ударного клеймения в паспорт: на сварных баллонах - на металлическую пластинку, закреплённую около горловины, на бесшовных баллонах на днище со стороны горловины. В паспорте указаны сведения о баллоне — масса, вместимость, дата изготовления и д.р. К эксплуатации допускаются только полностью исправные и прошедшие процедуру технического освидетельствования газовые баллоны.

Для механической защиты баллонов при транспортировании могут использоваться резиновые кольца .

Направление резьбы на вентилях кислородных баллонов и баллонов с горючими газами различается[1], чтобы исключить присоединение редуктора с остатками горючего газа к кислородному баллону и образования взрывоопасной смеси.

См. также

Литература

  • Газовый баллон // Краткая энциклопедия домашнего хозяйства. — М.: Государственное Научное издательство «Большая Советская энциклопедия», 1959.
  • Промышленное газовое оборудование: Справочник, 6-е изд., перераб. и доп./под ред. Е. А. Карякина — Саратов: Газовик, 2013. — ISBN 978-5-9758-1209-4
  • Оборудование для сжиженных углеводородных газов: Справочник, 1-е изд./ под. ред. Е. А. Карякина — Саратов: газовик, 2015. — ISBN 978-5-9758-1552-1

Примечания

  1. ↑ На баллонах с горючими газами резьба левая

wiki.sc

Маркировка газовых баллонов

Маркировка газовых баллонов

Качественная маркировка баллонов для сжатого газа – успех вашего производства.

Согласно установленным нормам и ГОСТам – информирование покупателя от товаре, его составе, сроках хранения и инструкции по применению – происходит путём нанесения соответствующей информации на его упаковку. Показателем того, что товар лицензионный, а не поддельный (контрафактный) помимо маркировки также служат дополнительные элементы защиты (голограммы, скрытые символы и т.д). Эти требования распространяются как на продовольственный, так и не на продовольственные (промышленные) товары.

Для чего нужна маркировка газовых баллонов и из чего она состоит

Любая маркировка (любого изделия) – процесс нанесения принятых символов (литер, чисел, графических значков), необходимых для визуальной идентификации продукта, его составе, категории опасности (если содержит опасные в-ва) и производителе.

Способы нанесения маркировки

В прошлом, маркировка на изделия повышенной опасности (а именно такими считаются баллоны под давлением) наносилась вручную, обычно с помощью пульвизатора и использования трафаретов. Однако сейчас на помощь пришла новая техника. Аналогично большинству бытовых товаров, маркировка газовых баллонов содержит данные о: весе, содержимом баллона и допустимых вариантах заправки, дате его выпуска, тип металла изготовления, крайнем сроке эксплуатации

Маркировку любого изделия делится на два варианта: контактная и бесконтактная. Если с первым типом всё ясно, то на втором нужно остановиться подробнее.

Бесконтактное нанесение нужной информации на товар применяется тогда, когда сделать это обычным способом невозможно: шероховатая и неровная поверхность, воздействие агрессивной среды и т.д. Для этих целей используются специальные каплеструйные маркировщики. Внешне они напоминают гибрид струйного принтера и пульвезатора. Краска, под управлением компьютера с нужной программой, наносится на поверхность, где и быстро высыхает. Также без этого способа невозможно нанести микросимоволы.

Выбирая каплеструйный принтер известной модели вы будете уверены в их качестве: изготовленные на самом современном оборудовании, они будут работать максимально качественно весь заявленный срок службы. Более того – почти на всех установлена защита от силового воздействия и нанесения аналогичных повреждений, а также вибраций.

Чёткая и качественная маркировка и большой выбор нужных штрих – кодов – непременное условие для бесперебойной работы производства.

Все виды газовых баллонов

nvph.ru

Газовые баллоны и защитная газовая аппаратура | Строительный справочник | материалы - конструкции

Защитная газовая аппаратура применяется для защиты зоны сварочной дуги инертным или другими газами, об особенностях которых мы уже говорили. Состоит такая аппаратура из баллонов, осушителей и подогревателей газа, газовых смесителей, электромагнитных клапанов, расходомеров, регуляторов давления.

Редуктор давления

Регулятор давления представляет собой редуктор с манометром и предназначен для снижения давления защитного газа, автоматически поддерживая его в заданных пределах. Если защитным газом служит углекислый газ, то применяют регуляторы, устанавливаемые на кислородных баллонах (ДКД-8-65) или углекислотные регуляторы (У-30). При применении для защиты сварочной ванны инертного газа пользуются специальными регуляторами типа АР-150, АР-40, АР-10.

Осушители, подогреватели газа и расходометры

Осушители газа устраняют наличие влаги, всегда имеющейся в баллоне с защитным газом. Подогреватели газа предназначены для подогрева поступающего из баллона защитного газа. Расходомеры применяют для измерения расхода газа при сварке.

Электромагнитные газовые клапаны

Электромагнитные газовые клапаны  предназначены для автоматического управления подачей газа. Состоит такой клапан из корпуса 1, плунжера 2, электромагнита 3, входного 4 и выходного 5 штуцеров. При подаче напряжения питания на катушку электромагнита якорь электромагнитного клапана втягивается, поднимая плунжер 2. При этом газ поступает из входного штуцера в выходной и далее в рабочую горелку автомата. При отключении напряжения питания плунжер под действием пружины возвращается в первоначальное положение, перекрывая проход между входным и выходным штуцерами, в результате чего подача газа прекращается.

Клапан электромагнитный: 1 — корпус; 2 — плунжер; 3 — электромагнит; 4—5 — входной и выходной штуцеры

Включение электромагнитного клапана блокируется с пусковой кнопкой полуавтомата, обеспечивая продувку газовых каналов и подготовку защитной среды перед зажиганием сварочной дуги, а также сохранение ее после гашения дуги до полного остывания металла.

Баллоны для сжатых и сжиженных газов

Баллоны для хранения и транспортировки сжатых, сжиженных и растворенных газов регламентируются требованиями ГОСТ 949-73. Вместимость баллонов может быть различной и колеблется от 0,4 до 55 дм³. Их изготавливают из бесшовных углеродистых или легированных труб под условное давление до 20 МПа (200 кг с/м²). Для передвижных сварочных установок наибольшее распространение получили баллоны емкостью 40 дм³, размеры которых отражены в таблице 1.

На сферической части баллона ставится клеймо, на котором паспортные данные: товарный знак изготовителя, номер баллона, дата изготовления и год следующего испытания, масса порожнего баллона и его емкость. Периодические испытания баллонов производятся не реже, чем каждые пять лет. В зависимости от газа, для которого предназначен баллон, его окраска и надписи отличаются. Кроме того, на баллоне должна стоять надпись, указывающая, под какой газ он предназначен. Отличительная окраска баллонов приведена в таблице 2.

Таблица 1. Баллоны для передвижных сварочных установок

ПоказательДанные показателя, мм
Наружный диаметр, мм219
Толщина стенки, мм
Тип 100 и 150Л5,2
Тип 150 и 200Л7
Тип 2009,3
Длина корпуса
Тип 100 и 150Л
1340
Тип150и200Л1390
Масса, кг
Тип100и150Л43,5
Тип 150 и 200Л60

Примечание: Масса баллонов указана без вентилей, колпаков, колец и башмаков.

Таблица 2. Отличительная окраска баллонов

ГазОкраска баллоновТекст надписиЦвет надписиЦвет полосы
АзотЧерныйАзотЖелыйКоричневый
АргонСерыйАргонЗеленый-
АцетиленБелыйАцетиленКрасный-
БутиленКрасныйБутиленЖелтыйЧерный
КислородГолубойКислородЧерный-
МетанКрасныйМетанБелый-
Природный газКрасныйПриродный газБелый-
Пропан (бутан)КрасныйПропан (бутан)Белый-
УглекислотаЧерныйУглекислотаЖелтый-

Кислородные баллоны рассчитаны на хранение кислорода до 6000 дм³. Для того чтобы определить количество кислорода в баллоне, пользуются формулой:

Vk = VsPk.

Где: Vk — количество кислорода в баллоне; Vs — емкость баллона; Рк — давление кислорода. Нижняя часть баллона выполнена в виде башмаков, которые имеют двойную функцию: опирание баллона в вертикальном положении и защита нижней части от случайных ударов при транспортировке. Защитой верхней части баллона служит толстостенный стальной колпак. Хранят кислородные баллоны в вертикальном положении в специальных решетчатых навесах вдали от нефтепродуктов и других жировых элементов. Во время сварки баллон устанавливают вертикально и крепят к неподвижным опорам тросовыми хомутами или цепями. Транспортируют баллоны в горизонтальном положении в специальных деревянных контейнерах с резиновыми прокладками. Кислородные баллоны должны содержаться в чистоте, поэтому к ним нельзя касаться жирными руками или грязными рукавицами. Если при осмотре баллона обнаружены жирные пятна (особенно на его вентиле), то пользоваться им нельзя.

Перед сборкой сварочной схемы запорное устройство продувают, для чего производят кратковременный поворот маховика на небольшой угол. Во время продувки нужно стоять так, чтобы кислород не попал на человека или источник открытого огня.

Ацетиленовые баллоны изготавливают из цельнотянутых труб, но допускается их изготовление из сварных труб, из углеродистой или низколегированной стали. Баллоны заполняют специальной пористой массой (древесный уголь, пемза, инфузорная земля и т.д.), образующей микрополости, необходимые для безопасного хранения ацетилена. Массу в баллонах пропитывают ацетоном, в котором ацетилен растворяется и его хранение становится безопасным. При нормальных условиях в одном объеме ацетона растворяется 23 объема ацетилена, но в любом случае давление в ацетиленовом баллоне не должно превышать 1,9 МПа при 20°С. При расходовании ацетилена ацетон остается в баллоне и может использоваться для повторного растворения. Количество ацетилена при заправке определяют взвешиванием до и после заполнения. Чтобы снизить потери ацетона из баллона, ацетилен следует отбирать со скоростью не более 1700 дм³/ час.

Преимущество баллонов, заполненных ацетиленом, перед генераторами заключается в их большей безопасности и удобствах в эксплуатации. Ацетилен, потребляемый из баллона более чистый чем ацетилен, полученный в генераторе; он содержит меньше влаги, а давление перед горелкой или резаком большее.

Баллоны для пропан-бутана рассчитаны на максимальное давление 1,6 МПа, поэтому их изготавливают сварными из листовой углеродистой стали толщиной 3 мм и более. Наибольшее применение имеют баллоны емкостью 50 л (на 23 кг газа) с наружным диаметром 309 мм с толщиной стенки 4,5 мм и высотой 950 мм. Масса такого баллона составляет 35 кг, рабочее давление — 16 кгс/ см2.

build.novosibdom.ru

Газовый баллон — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Га́зовый балло́н — сосуд под избыточным внутренним давлением для хранения газов, как сжатых, то есть остающихся в газообразном состоянии независимо от давления (см. идеальный газ), так и сжиженных (превращающихся в жидкость при повышенном давлении).

К газам, хранящимся в сжатом виде при нормальной температуре относятся: кислород, воздух, водород, азот, метан, фтор, гелий и другие инертные газы.

Все остальные газы при повышении давления переходят в жидкое состояние и хранятся в баллонах в жидком виде без охлаждения. Например: хлор, аммиак, углекислый газ, закись азота, сжиженные углеводородные газы и другие.

Ацетилен при хранении требует особых условий (наличие адсорбента в баллоне).

Конструкция

Газовый баллон представляет собой металлическую ёмкость цилиндрической формы, состоящую из обечайки, дна и горловины. К горловине крепятся различные устройства — фланцы, штуцеры, вентили. Толщина стенок составляет, в среднем, 3—4 мм и более. Для изготовления баллонов высокого давления используют цельнотянутые (без сварных швов) стальные трубы, способные выдержать давление до 15 МПа (150 атм)[1].

Основные российские стандарты для изготовления баллонов для газов — ГОСТ 949-73, ГОСТ 9731-79, ГОСТ 12247-80. Используются марки стали 45, Д, 30ХГСА[2].

Кроме цилиндрических могут применяться баллоны высокого давления сферической и тороидальной форм.

Получают распространение баллоны из армированного стеклопластика для хранения сжиженных углеводородных газов.

Применение

Газовые баллоны используются как в бытовых, так и в промышленных целях. Они необходимы для удобной транспортировки, хранения и применения различных технических газов.

Окраска и маркировка

Единого международного стандарта маркировки газовых баллонов не существует, поэтому в разных странах она различается.

Безопасность

Все баллоны должны проходить обязательное тестирование и регулярные проверки. Информация вносится в технический паспорт баллона — металлическую пластинку, закреплённую около горловины, или на корпусе служебная информация. В паспорте указаны сведения о баллоне — масса, объём, дата производства. К эксплуатации допускаются только полностью исправные и освидетельствованные газовые баллоны.

Для механической защиты баллонов используются ободья, резиновые кольца .

Направление резьбы на вентилях кислородных баллонов и баллонов с горючими газами различается, чтобы исключить присоединение редуктора с остатками горючего газа к кислородному баллону и образования взрывоопасной смеси.

См. также

Напишите отзыв о статье "Газовый баллон"

Примечания

  1. [uasg.com.ua/ballons Баллоны] // uasg.com.ua
  2. [www.ballon-torg.ru/sortament.html Сортамент баллонов, марки стали] // www.ballon-torg.ru

Литература

  • Газовый баллон // Краткая энциклопедия домашнего хозяйства. — М.: Государственное Научное издательство «Большая Советская энциклопедия», 1959.
  • Промышленное газовое оборудование: Справочник, 6-е изд., перераб. и доп./под ред. Е. А. Карякина — Саратов: Газовик, 2013. — ISBN 978-5-9758-1209-4
  • Оборудование для сжиженных углеводородных газов: Справочник, 1-е изд./ под. ред. Е. А. Карякина — Саратов: газовик, 2015. — ISBN 978-5-9758-1552-1

Отрывок, характеризующий Газовый баллон

– Право, я пойду? – спросил Пьер, ласково чрез очки глядя на Анну Михайловну.
– Ah, mon ami, oubliez les torts qu'on a pu avoir envers vous, pensez que c'est votre pere… peut etre a l'agonie. – Она вздохнула. – Je vous ai tout de suite aime comme mon fils. Fiez vous a moi, Pierre. Je n'oublirai pas vos interets. [Забудьте, друг мой, в чем были против вас неправы. Вспомните, что это ваш отец… Может быть, в агонии. Я тотчас полюбила вас, как сына. Доверьтесь мне, Пьер. Я не забуду ваших интересов.]
Пьер ничего не понимал; опять ему еще сильнее показалось, что всё это так должно быть, и он покорно последовал за Анною Михайловной, уже отворявшею дверь.
Дверь выходила в переднюю заднего хода. В углу сидел старик слуга княжен и вязал чулок. Пьер никогда не был на этой половине, даже не предполагал существования таких покоев. Анна Михайловна спросила у обгонявшей их, с графином на подносе, девушки (назвав ее милой и голубушкой) о здоровье княжен и повлекла Пьера дальше по каменному коридору. Из коридора первая дверь налево вела в жилые комнаты княжен. Горничная, с графином, второпях (как и всё делалось второпях в эту минуту в этом доме) не затворила двери, и Пьер с Анною Михайловной, проходя мимо, невольно заглянули в ту комнату, где, разговаривая, сидели близко друг от друга старшая княжна с князем Васильем. Увидав проходящих, князь Василий сделал нетерпеливое движение и откинулся назад; княжна вскочила и отчаянным жестом изо всей силы хлопнула дверью, затворяя ее.
Жест этот был так не похож на всегдашнее спокойствие княжны, страх, выразившийся на лице князя Василья, был так несвойствен его важности, что Пьер, остановившись, вопросительно, через очки, посмотрел на свою руководительницу.
Анна Михайловна не выразила удивления, она только слегка улыбнулась и вздохнула, как будто показывая, что всего этого она ожидала.
– Soyez homme, mon ami, c'est moi qui veillerai a vos interets, [Будьте мужчиною, друг мой, я же стану блюсти за вашими интересами.] – сказала она в ответ на его взгляд и еще скорее пошла по коридору.
Пьер не понимал, в чем дело, и еще меньше, что значило veiller a vos interets, [блюсти ваши интересы,] но он понимал, что всё это так должно быть. Коридором они вышли в полуосвещенную залу, примыкавшую к приемной графа. Это была одна из тех холодных и роскошных комнат, которые знал Пьер с парадного крыльца. Но и в этой комнате, посередине, стояла пустая ванна и была пролита вода по ковру. Навстречу им вышли на цыпочках, не обращая на них внимания, слуга и причетник с кадилом. Они вошли в знакомую Пьеру приемную с двумя итальянскими окнами, выходом в зимний сад, с большим бюстом и во весь рост портретом Екатерины. Все те же люди, почти в тех же положениях, сидели, перешептываясь, в приемной. Все, смолкнув, оглянулись на вошедшую Анну Михайловну, с ее исплаканным, бледным лицом, и на толстого, большого Пьера, который, опустив голову, покорно следовал за нею.
На лице Анны Михайловны выразилось сознание того, что решительная минута наступила; она, с приемами деловой петербургской дамы, вошла в комнату, не отпуская от себя Пьера, еще смелее, чем утром. Она чувствовала, что так как она ведет за собою того, кого желал видеть умирающий, то прием ее был обеспечен. Быстрым взглядом оглядев всех, бывших в комнате, и заметив графова духовника, она, не то что согнувшись, но сделавшись вдруг меньше ростом, мелкою иноходью подплыла к духовнику и почтительно приняла благословение одного, потом другого духовного лица.
– Слава Богу, что успели, – сказала она духовному лицу, – мы все, родные, так боялись. Вот этот молодой человек – сын графа, – прибавила она тише. – Ужасная минута!
Проговорив эти слова, она подошла к доктору.
– Cher docteur, – сказала она ему, – ce jeune homme est le fils du comte… y a t il de l'espoir? [этот молодой человек – сын графа… Есть ли надежда?]
Доктор молча, быстрым движением возвел кверху глаза и плечи. Анна Михайловна точно таким же движением возвела плечи и глаза, почти закрыв их, вздохнула и отошла от доктора к Пьеру. Она особенно почтительно и нежно грустно обратилась к Пьеру.

wiki-org.ru

Баллоны для сжатых и сжиженных газов

Министерство образования Российской Федерации

Профессиональное училище №26

«Баллоны для сжатых газов»

выполнил студент

Амельченко С.А.

проверил Функнер В.Г.

с. Михайловское 2010 г.

Содержание

Введение

Баллоны для сжатых газов и сжиженных

Кислородные баллоны

Ацетиленовые баллоны

Баллоны для пропан-бутана

Запорные вентили для баллонов

Хранение и транспортировка баллонов

Таблицы баллонов

Кислородный баллон

Эскизы вентилей

Список использованной литературы

Введение

Способ газовой сварки был разработан в конце прошлого столетия, когда начиналось промышленное производство кислорода, водорода и ацетилена. В тот период газовая сварка являлась основным способом сварки металлов и обеспечивала получение наиболее прочных сварных соединений. В дальнейшем с созданием и внедрением высококачественных электродов для дуговой сварки, автоматической и полуавтоматической дуговой сварки под флюсом и в среде защитных газов (аргона, гелия и углекислого газа и др.), газовая сварка была постепенно вытеснена из многих производств этими способами электрической сварки. Тем не менее, и до настоящего времени газовая сварка металлов наряду с другими способами сварки широко применяется в народном хозяйстве.

В данной работе мы рассмотрим неотъемлемый элементы данного вида сварки – баллоны для сжатых и сжиженных газов. Разберём с основные видами баллонов, их назначение, а также меры безопасности при работе с ними и их транспортировке.

Баллоны для сжатых газов и сжиженных

Для хранения и транспортировки сжатых, сжиженных и растворенных газов, находящихся под давлением, применяют стальные баллоны. Баллоны имеют различную вместимость — от 0,4 до 55 дм3.

Баллоны представляют собой стальные цилиндрические сосуды, в горловине которых имеется конусное отверстие с резьбой, куда ввертывается запорный вентиль. Для каждого газа разработаны свои конструкции вентилей, что исключает установку кислородных вентилей на ацетиленовый баллон, и наоборот. На горловину плотно насаживается кольцо с наружной резьбой, служащее для навертывания предохранительного колпака, который служит для предохранения вентиля баллонов от возможных ударов при транспортировке.

Баллоны для сжатых, сжиженных и растворенных газов изготовляют согласно ГОСТ 949—73 из бесшовных труб углеродистой и легированной стали. Для сжиженных газов при рабочем давлении не свыше 30 кгс/см2 допускается применение сварных баллонов. Требования к баллонам регламентируются правилами Гостехнадзора РФ.

В зависимости от рода газа, находящегося в баллоне, баллоны окрашивают снаружи в условные цвета, а также соответствующей каждому газу краской наносят наименование газа. Например, кислородные баллоны окрашивают в голубой цвет, а надпись делают черной краской, ацетиленовый — в белый и красной краской, водородные — в темно-зеленый и красной краской, пропан — в красный и белой краской. Часть верхней сферической части баллона не окрашивают и выбивают на ней паспортные данные баллона: тип и заводской номер баллона, товарный знак завода-изготовителя, масса порожнего баллона, вместимость, рабочее и испытательное давление, дата изготовления, клеймо ОТК и клеймо инспекции Госгортехнадзора, дата следующего испытания. Баллоны периодически через каждые пять лет подвергают осмотру и испытанию.

Кислородные баллоны

Кислородный баллон представляет собой стальной цилиндр со сферическим днищем и горловиной для крепления запорного вентиля. На нижнюю часть баллона насаживается башмак, позволяющий ставить баллон вертикально. На горловине имеется кольцо с резьбой для навертывания защитного колпака. Средняя жидкостная вместимость баллона 40 дм3. При давлении 15 МПа он вмещает ~ 6000дм3 кислорода.

Ацетиленовые баллоны

Ацетиленовые баллоны окрашивают в белый цвет и делают на них надпись красной краской «Ацетилен». Их конструкция аналогична конструкции кислородных баллонов. Давление ацетилена в баллоне 1,5 МПа. В баллоне находится пористая масса (активизированный уголь) и ацетон. Растворения ацетилена в ацетоне позволяет поместить в малом объеме большое количество ацетилена. Растворенный в ацетоне ацетилен пропитывает пористую массу и становится безопасным.

Ацетиленовый баллон заполняется пористой массой из расчета ок. 320 г на 1 л емкости баллона, т. е. около 13 кг массы пористой.

Ацетон заправляют из расчета 250-300 г на 1 л емкости баллона. Находясь в порах растворенным в ацетоне, ацетилен становится взрывобезопасным от давления до 30 кгс/см2, но давление 19 кгс/см2 установлено по ГОСТ 5457-60.

Когда открывают вентиль, ацетилен выделяется из ацетона и в виде газа выходит через редуктор в шланг к горелке.

Для определения количества ацетилена в баллоне последний взвешивают до и после наполнения или частичного расходования. Если вес полного баллона 89 кг, порожнего - 83 кг, то количество ацетилена в баллоне равно: по весу 89 кг - 83 кг = 6 кг, по объему: 6: 1,09 = 5,5 м3, так как при 20ºС плотность 1 м3 ацетилена (вес) = 1,09 кг. Вес порожнего, но готового к заправке баллона выбивается на сферической части баллона.

При отборе ацетилена из баллона уносится до 150 г ацетона после выработки одной заправки.

Ацетиленовые баллоны имеют те же размеры, что и кислородные.

У вентилей ацетиленовых баллонов нет присоединительной резьбы, поэтому редукторы для них крепятся специальным хомутом, имеющимся на редукторе.

Баллоны для пропан-бутана

По конструкции эти баллоны являются сварными из листовой стали толщиной 3 мм с продольным и двумя кольцевыми швами по днищам. К верхнему днищу приварена горловина, к нижнему - башмак (прерывистым швом).

Расчетное давление газа для баллона равно 16 кгс/см2. Баллоны заполняют не более 85% объема из расчета 0,425 кг сжиженного газа на 1 л его вместимости.

Наибольшее распространение в промышленности имеют баллоны емкостью 50 л (на 21, 2 кг сжижаемого газа). Вес порожнего баллона 23 кг без колпака. Количество пропан-бутановой смеси в баллоне можно определить только взвешиванием и сопоставлением результата с весом порожнего баллона, так как газ в баллоне находится в сжиженном состоянии и давление внутри баллона зависит от температуры сжиженной фракции. Например, при прогреве жидкой фракции до 40ºС давление достигает 16 кгс/см2, а при минус 41,5º даже в полном баллоне давления не будет и не будет испарения. Боковой штуцер вентиля баллона имеет левую трубную резьбу диаметром 21,8 мм, 14 ниток на 1 дюйм, к которой присоединяется редуктор для пропана.

Окраска баллона красная, надпись - белая.

Запорные вентили для баллонов

Вентили для ацетилена изготовляются из стали и рассчитаны на рабочее давление 25 кгс/см2.

В хвостовой части вентиля, вворачиваемого в баллон, помещаются войлочный фильтр и стальные сетки с размером ячеек 1,4 мм, способные служить для защиты от частиц пористой массы, которые могут попасть из ацетиленовых баллонов в уплотнитель вентиля и присоединяемый к вентилю редуктор. Вентиль не имеет маховика, так как последний помешал бы надеть присоединительный хомут с натяжным винтом. Открытие и закрытие производится специальным ключом, надеваемым на квадрат шпинделя. На седле в корпусе вентиля располагается эбонитовый уплотнитель (пятачок), открывающий и закрывающий выход ацетилена из баллона.

Уплотнение между шпинделем и корпусом достигается с помощью кожаных сальниковых колец, опирающихся на металлическое кольцо и сжимаемых сальниковой гайкой через шайбу. Поскольку уплотнитель выхода ацетилена из баллона сделан из эбонита, то не следует применять больших усилий при закрытии баллона.

Пропановые вентили имеют стальной корпус и по конструкции отличаются от других тем, что в качестве запорного устройства используется мембрана из пружинной стали, или уплотнитель из неметаллического материала, но с уплотнением всей шпиндельной системы вентиля специальным резиновым чулком - ниппелем.

Кислородные вентили имеют латунный корпус, так как латунь не горит в кислороде. Герметичность вентиля в зоне прохода шпинделя обеспечивается сальником, а также фибровой прокладкой, а в последнее время - капроновой прокладкой, во избежание загорания фибры.Для крепления редуктора вентиль имеет резьбу 3/4" тр.

Хранение и транспортировка баллонов

Транспортировка баллонов разрешается только на рессорных транспортных средствах, а также на специальных ручных тележках или носилках. При бесконтейнерной транспортировке баллонов должны соблюдаться следующие требования:

на всех баллонах должны быть до отказа навернуты предохранительные колпаки;

кислородные баллоны должны укладываться в деревянные гнезда; разрешается применять металлические подкладки с гнездами, оклеенными резиной или другими мягкими материалами;

кислородные баллоны должны укладываться только поперек кузова машины так, чтобы предохранительные колпаки были в одной стороне; укладывать баллоны допускается в пределах высоты бортов;

погрузка и выгрузка баллонов должна производиться рабочими, прошедшими специальный инструктаж.

При перевозке в вертикальном положении кислородных и ацетиленовых баллонов допускается применение только специальных контейнеров. Совместная транспортировка кислородных и ацетиленовых баллонов на всех видах транспорта запрещается, за исключением транспортировки двух баллонов на специальной тележке к рабочему месту. В летнее время баллоны должны быть защищены от солнечных лучей брезентом или другими покрытиями.

Перемещение баллонов в пределах рабочего места разрешается производить кантовкой в наклонном положении. Перемещение баллонов из одного помещения в другое производится на специальные тележках или носилках. На рабочих местах баллоны должны быть прочно закреплены в вертикальном положении.

mirznanii.com

Бытовые газовые баллоны | ОАО "Новогрудский завод газовой аппаратуры"



                                                                            ПРАВИЛА ЭКСПЛУАТАЦИИ БЫТОВЫХ ГАЗОВЫХ БАЛЛОНОВ



     Сжиженный газ, находящийся в газовом баллоне, является пожаро- и взрывоопасным веществом, поэтому наполнение баллонов производится на специальном технологическом оборудовании газонаполнительных станций, нормы наполнения баллонов составляют: емкостью 50 литров не более 21 кг, емкостью 27 литров не более 11 кг.

     Газовый баллон должен располагаться в шкафу, который устанавливается на несгораемые основания, исключающие просадку, с креплением к основаниям или к стенам зданий. Высота оснований должна быть не менее 0,15-0,2 м от уровня земли. Шкафы должны изготавливаться из несгораемых материалов и иметь в верхней и нижней частях жалюзи для проветривания. Баллоны у стен должны устанавливаться на расстоянии не менее 0,5 м от дверей и окон первого этажа и 3 м от окон и дверей цокольных и подвальных этажей, а также колодцев и выгребных ям.

     Баллоны в помещении следует устанавливать на расстоянии не менее 1м от радиаторов отопления, других отопительных приборов, печей и не менее 0,5 м от газовой плиты.

                              МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ГАЗОВЫХ БАЛЛОНОВ И ПОЛЬЗОВАНИИ ГАЗОМ В БЫТУ



     При эксплуатации газовых баллонов и пользовании газом в быту необходимо соблюдать следующие меры безопасности:

- не допускать к пользованию газовыми плитами детей до 12 лет, другим газоиспользующим оборудованием – детей до 14 лет, лиц, находящихся в состоянии алкогольного или наркотического опьянения, а также лиц, не прошедших инструктаж и не знающих правил безопасного пользования этим оборудованием;

- запрещается пользоваться газоиспользующим оборудованием в случае его неисправности, при обнаружении запаха газа, при неисправности газопроводов, арматуры, приборов автоматики;

- не оставлять открытыми вентили баллонов (если баллон установлен в помещении), краны перед газоиспользующим оборудованием и на нем после окончания пользования газоиспользующим оборудованием;

- не оставлять без присмотра работающее газоиспользующее оборудование;

- запрещается использовать газоиспользующее оборудование, предназначенное для приготовления пищи, для обогрева помещений;

- запрещается производить самовольное подключение и отключение газоиспользующего оборудования, перестановку его с применением сварки, а также переподключение на резинотканевый рукав, разборку этого оборудования и его ремонт;

- запрещается привязывать к газопроводам веревки, нагружать газопроводы и использовать их в качестве опор;

- запрещается сушить вещи над пламенем горелок газовой плиты;

- категорически запрещается использовать для сна помещения, в которых установлено газоиспользующее оборудование;

- запрещается применять огонь для обнаружения утечки газа из газопроводов, газоиспользующего оборудования;

- категорически запрещено присоединять к газоиспользующему оборудованию самодельные горелки и другие приспособления;

- запрещается срывать пломбы, установленные газоснабжающими организациями на отключающих устройствах, газоиспользующем оборудовании, и самовольно подключать газоиспользующее оборудование после его отключения газоснабжающими организациями.

                                                                       ПОРЯДОК ДЕЙСТВИЯ ПРИ ВОЗНИКНОВЕНИИ ЗАПАХА ГАЗА



     При появлении в помещении запаха газа следует немедленно прекратить пользование газоиспользующим оборудованием (перекрыть краны на газоиспользующем оборудовании, краны на газопроводах перед газоиспользующем оборудованием, вентили газовых баллонов), открыть окна для проветривания помещения, немедленно сообщить в аварийную службу по тел. 104. При этом в помещении запрещается зажигать огонь, курить, включать и выключать электроприборы и электроосвещение, пользоваться электрозвонками. Необходимо также удалить из загазованного помещения людей и домашних животных.



                                                                                       ИНФОРМАЦИЯ ДЛЯ ПОТРЕБИТЕЛЕЙ



Согласно приказу Федеральной службы по экологическому, технологическому и атомному надзору от 25 марта 2014 г. №116 "Об утверждении Федеральных норм и правил в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"

п. 485. Срок службы баллонов определяет организация-изготовитель. При отсутствии таких сведений срок службы баллона устанавливают 20 лет. Экспертизу промышленной безопасности в целях продления срока службы баллонов массового применения, объем которых менее 50 литров, не производят, их эксплуатация за пределами назначенного срока службы не допускается, за исключением баллонов специального назначения, конструкция которых определена индивидуальным проектом и не отвечает типовым конструкциям баллонов и экспертизу (техническое диагностирование) которых проводит по истечении срока службы, а также в случаях, установленных руководством (инструкцией) по эксплуатации оборудования, в составе которого они используются.



novogas.com

Устройство вентилей для газовых баллонов и способы их замены

Разновидности газовых вентилей

Прежде чем детально рассматривать запорную арматуру, необходимо уточнить, что она является всего лишь деталью емкости для транспортировки и хранения разнообразных газов под давлением. Изготавливаются баллоны из углеродистой или легированной стали согласно ГОСТ 949-72. Между собой они различаются по цвету и объему, а вот устройство одинаковое. Так, газовый баллон состоит из вентиля, уплотнителя, резьбы и бесшовного бака с обязательно выбитыми на нем паспортными данными, присвоенными заводом-изготовителем.

Вентили разделяются на несколько разновидностей, в зависимости от того, чем наполнены баллоны: сжиженным газом, кислородом или пропан-бутаном. При этом, отличительных особенностей конструкций практически нет, отличается только маркировка вентилей согласно ГОСТам:

  • Синий цвет – для обозначения кислородного вентиля;
  • Красный - пропан-бутановый;
  • Белый – ацетиленовый и т.д.

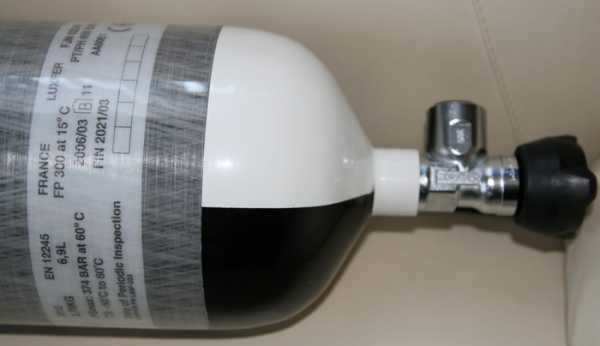

Вентиль газового баллона: устройство и особенности.

Все запорныеустройства устроены практически одинаково и состоят из таких деталей:

  • Стального корпуса в форме тройника, каждая сторона которого имеет резьбу: нижняя - для накручивания на баллон, верхняя цилиндрическая – для гайки от клапана, боковая – под заглушку;
  • Запорной части, имеющей в своем составе пропускной клапан и шток, который передает крутящий элемент с маховика на клапан;
  • Маховика, который при помощи гайки подсоединен к штоку клапана.
  • Уплотняющих прокладок, которые расположены между всеми деталями и обеспечивают дополнительную надежность такой конструкции.

Отличительной особенностью данного запорного устройства является способность выдерживать постоянно давление от 15 до 190 атмосфер.

Как правильно заменить газовый вентиль

Прежде чем приступать к замене данного оборудования, следует внимательно ознакомиться с данной инструкцией и строго соблюдать все правила техники безопасности. И помните, что газ в любом количестве не терпит пренебрежительного отношения к себе.

  • Перед демонтажем вентиля можно в качестве подготовительных работ, открутить запорный узел для выхода остатков газа. Делать это необходимо в хорошо проветриваемом помещении или на улице;
  • После этого деталь необходимо немного прогреть. Это позволит значительно легче выкрутить вентиль       вручную или разводным ключом. Процедура эта абсолютно безопасна, главное не переусердствовать с нагреванием.
  • Сняв вышедший из строя вентиль, обязательно подготовьте запорный узел к монтажу. Для этого на конический штуцер, расположенный внизу корпуса накладывается специальный уплотнитель, можно использовать фторопластовую ленту;
  • Заключительным этапом является ввинчивание нового вентиля динанометрическим ключом, позволяющим контролировать прикладываемое усилие.

Не забудьте сделать соответствующую отметку о проведении процедуры в паспорт газового баллона.

Контроль качества проведенной процедуры и отсутствие утечки проводится следующим образом: на место стыковки наносится мыльная пена и потихоньку открывается вентиль. Отсутствие утечки характеризуется отсутствием пузырей, если они все же есть, нужно немедленно закрутить вентиль обратно и еще раз проверить все соединения.

Не стоит забывать, что ваша жизнь в ваших руках! Будьте осторожны и соблюдайте все правила пожарной безопасности!

ogodom.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
