Долбежный станок с механическим приводом ГД200-01 – цена, отзывы, характеристики с фото, инструкция, видео

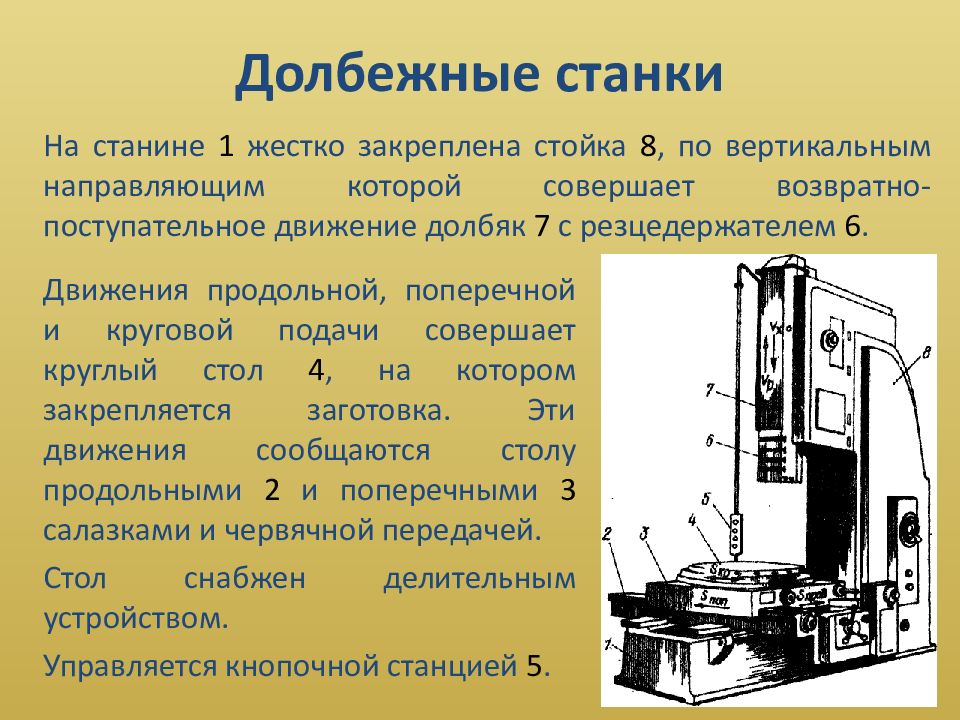

Долбежный станок по металлу ГД200-01 предназначен для изготовления шпоночных пазов, шлицев, поднутрений и канавок на фасонных и плоских поверхностях в единичном и мелкосерийном производстве.
Станок оснащен поворотной резцевой головкой для долбления под углом 90° в обе стороны, устройством наклона салазок долбяка на угол до 5° к вертикальной плоскости для изготовления шпоночных пазов в конических отверстиях, а также вертикально переустанавливаемым долбяком в диапазоне до 265 мм, что позволяет значительно расширить номенклатуру обрабатываемых на станке изделий.
| Характеристика | Значение |
|---|---|
| Рабочий ход долбяка, мм | 20…200 |
| Расстояние от плоскости стола до нижней поверхности направляющих долбяка, мм | |
| Расстояние от наружной поверхности резцовой головки до внутренней поверхности станины, мм | 450 |
| Высота обрабатываемого изделия при обработке наружной поверхности, мм | 300 |
| Высота обрабатываемого изделия при обработке внутренней поверхности, мм | 100 |
| Усилие резания, кН | 15 |
| Скорость долбяка под нагрузкой, двойных ходов в минуту | 32,49,66,101 |
| Диаметр стола, мм | 500 |
| Продольный ход стола, мм | 500 |
| Поперечный ход стола, мм | 400 |
Круговой ход стола, град. | 360 |
| Диапазон продольных подач стола на один двойной ход долбяка, мм | 0,1…1,2 |
| Диапазон поперечных подач стола на один двойной ход долбяка, мм | 0,1…1,2 |
| Диапазон круговых подач стола на один двойной ход долбяка, град. | 0,07…0,8 |
| Количество фиксированных положений стола | 12 |
| Мощность привода главного движения, кВт | 3,6 |
| Габаритные размеры, мм | 1900х1270х2175 |
| Масса ГД200-01, кг | 2000 |
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос
ГД200 (ГД-200) станок долбежный с механическим приводом малогабаритный. Паспорт, схемы, характеристики, описание
Сведения о производителе долбежного станка ГД200, ГД200-1
Разработчиком и изготовителем долбежного станка ГД200, ГД200-1 является Гомельский станкостроительный завод им. С. М. Кирова СтанкоГомель, основанный в 1885 году.
Станки, выпускаемые предприятием Гомельский станкостроительный завод им. С. М. Кирова, СтанкоГомель
- 7Д36 – станок поперечно-строгальный с гидравлическим приводом, 450 х 710
- 7Д37 – станок поперечно-строгальный с гидравлическим приводом, 560 х 1000
- 7Д430 – станок долбежный с гидравлическим приводом, Ø 630
- 7Д450 – станок долбежный с гидравлическим приводом, Ø 800
- 7М36 – станок поперечно-строгальный с гидравлическим приводом, 450 х 710
- 7М37 – станок поперечно-строгальный с гидравлическим приводом, 560 х 1000
- 7М430 – станок долбежный с гидравлическим приводом, Ø 630
- 737 – cтанок поперечно-строгальный с гидравлическим приводом, 450 х 900
- 7307д – cтанок поперечно-строгальный с гидравлическим приводом, 450 х 710
- 7310д – cтанок поперечно-строгальный с гидравлическим приводом, 560 х 1000
- 7403 – станок долбежный с гидравлическим приводом, Ø 630
- 7405 – станок долбежный с гидравлическим приводом, Ø Ø 800
- 7430 – станок долбежный с гидравлическим приводом, Ø 650
- ГД200 – станок долбежный с механическим приводом малогабаритный, Ø 500
- ГД320 – станок долбежный с гидравлическим приводом, Ø 770
- ГД500 – станок долбежный с гидравлическим приводом, Ø 940
- ГДВ-500 – станок фрезерный вертикальный многоцелевой, 630 х 500
- ИР-500 – станок фрезерный горизонтальный многоцелевой, 500 х 500
- FSS350MR – станок консольно-фрезерный вертикальный, 315 х 1250
- FSS450MR – станок консольно-фрезерный вертикальный, 400 х 1600
- FU350 MRApUG – станок консольно-фрезерный широкоуниверсальный, 315 х 1250
- FU450 MRApUG – станок консольно-фрезерный широкоуниверсальный, 400 х 1600
ГД200 (ГД-200) долбежный станок с механическим приводом малогабаритный.
Назначение и область примененияДолбёжный станок ГД200 (ГД-200) предназначен для изготовления шпоночных пазов, шлицев, поднутрений и канавок на фасонных и плоских поверхностях в единичном и мелкосерийном производстве. Станок оснащен поворотной резцевой головкой для долбления под углом 90° в обе стороны, устройством наклона салазок долбяка на угол до 5° к вертикальной плоскости для изготовления шпоночных пазов в конических отверстиях, а также вертикально переустанавливаемым долбяком в диапазоне до 265 мм, что позволяет значительно расширить номенклатуру обрабатываемых на станке изделий.
Станок ГД200 укомплектован поворотной резцовой головкой для долбления под углом до 90 градусов в обе стороны. Конструкцией станка ГД 200 (ГД200-01) предусмотрено устройство наклона салазок долбяка на угол до 5 градусов к вертикальной плоскости, которое применяется для изготовления шпоночных пазов в конических отверстиях. Так же на станке имеется механизм, позволяющий настраивать величину хода долбяка на определенную глубину обработки детали с функцией автоматического отключения станка в конце обработки.
Кмплект поставки станка ГД200-01
- ГД200-01 Станок долбежный специальный с ходом долбяка 200 мм
- ГД200-01. 00. 00.000 РЭ Руководство по эксплуатации Часть 1
- ГД200-01.00.00. 000 ЭЗ Схема электрическая принципиальная
- ГД200-01.00.00.000 ПЭЗ Перечень элементов
- ГД200-01.80.00.000 Э4 Электрооборудование станка. Схема электрическая соединений
- ГД200-01.81.00.000 Э4 Электрооборудование шкафа. Схема электрическая соединений
- ГД200-01.81.00.000 ТЭ4 Электрооборудование шкафа. Таблица соединений
- ГД200. 90. 00. 010 Рукоятка
- ГД200. 90. 00. 311 Резцедержка
- У60.06.00.000 Ключ к электрошкафу
- ГД200. 20. 10. 011 Кожух верхний
- Винт BM12-8gx35.14H.05 гост 1486 – 4 шт.
Документация
Инструмент
Запчасти
Габаритные размеры рабочего пространства станка долбежного станка ГД200
Габаритные размеры рабочего пространства станка долбежного станка гд200
ГД200 Посадочные и присоединительные базы долбежного станка
Рабочий стол долбежного станка гд200
Резцовая головка долбежного станка гд200
Резцедержка долбежного станка гд200
ГД200 Общий вид долбежного станка

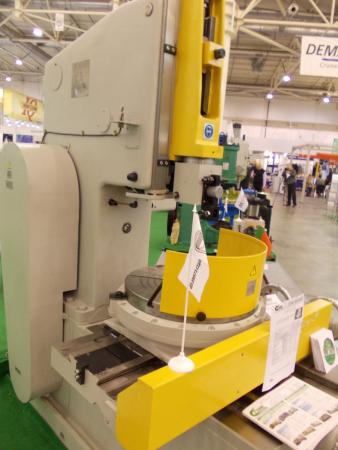

Фото долбежного станка гд200
Фото долбежного станка гд200.
Смотреть в увеличенном масштабе
Фото долбежного станка гд200
Фото долбежного станка гд200. Смотреть в увеличенном масштабе
Фото долбежного станка гд200
Фото долбежного станка гд200. Смотреть в увеличенном масштабе
ГД200 Расположение составных частей долбежного станка
Расположение составных частей долбежного станка ГД200
Расположение составных частей станка ГД200. Смотреть в увеличенном масштабе
Спецификация основных узлов долбежного станка ГД200
- Станина – ГД200.10.00.000
- Стол – ГД200.20.00.000
- Коробка скоростей – ГД200.30.00.000
- Коробка подач – ГД200.40.00.000
- Привод – ГД200.50.00. 000
- Долбяк – ГД200.60.00.000
- Механизм кулисный – ГД200.61.00.000
- Смазка – ГД200.71.00.000
- Электрооборудование – ГД200-01.80.00.000
- Электрошкаф – ГД200-01.81.00. 000
ГД200 Расположение органов управления долбежным станком
Расположение органов управления долбежным станком ГД200
Расположение составных частей станка ГД200.
Смотреть в увеличенном масштабе
Перечень органов управления долбежным станком ГД200
- Гайка зажима долбяка при перестановке
- Квадрат для изменения положения долбяка
- Рукоятка установки числа двойных ходов долбяка
- Гайка регулировки угла наклона рамы долбяка
- Рукоятка управления вводного автомата
- Кнопка пуска долбяка
- Кнопка ускоренного перемещения стола
- Маховик ручной круговой подачи стола
- Маховик ручной поперечной подачи стола
- Рукоятка включения круговой подачи стола
- Лимб коробки подачи стола
- Ступица отключения подачи стола
- Кнопка “Общий стоп”
- Кнопка “Стоп долбяка”
- Кнопка “Пуск главного двигателя”
- Кнопка ускоренной подачи масла к направляющим рамы долбяка
- Квадрат для установки длины хода долбяка
- Выключатель освещения
- Рукоятка фиксации стола
- Маховик ручной продольной подачи стола
- Рукоятка реверсирования подачи стола
- Квадрат ручного перемещения долбяка
Читайте также: Заводы – производители металлорежущих станков
ГД200 Долбежный станок с механическим приводом.
Видеоролик.Технические характеристики долбежного станка ГД200
| Наименование параметра | 7А420 | ГД200 |
|---|---|---|
| Основные параметры станка | ||
| Класс точности станка | Н | Н |
| Наибольшая высота обрабатываемого изделия, мм, при обработке наружной поверхности, мм | 300 | |
| Наибольшая высота обрабатываемого изделия, мм, при обработке внутренней поверхности, мм | 100 | |
| Наибольшая масса устанавливаемой заготовки, кг | 300 | |
| Наибольший ход долбяка, мм | 20. .200 | 20..200 |
| Пределы двойных ходов в минуту (число скоростей) | 40..163 (4) | 66, 101 |
| Диаметр стола, мм | 500 | 500 |
| Рабочее пространство станка | ||
| Расстояние от плоскости стола до направляющих долбяка, мм | 320 | 320 |
| Расстояние от долбяка до станины (вылет), мм | 480 | 450 |
| Установочное регулирование хода долбяка, мм | 264 | 265 |
| Наибольшее усилие резания, кН (кгс) | 15,0 (1500) | 15,0 (1500) |
| Наибольшие перемещения стола продольные, мм | 500 | 500 |
| Наибольшие перемещения стола поперечные, мм | 400 | 400 |
| Наибольшие перемещения стола круговые, град | 360° | 360° |
| Цена деления лимба продольного перемещения, мм | 0,05 | 0,05 |
| Цена деления лимба поперечного перемещения, мм | 0,05 | 0,05 |
| Цена деления лимба кругового перемещения, мин | 2′ | |
| Продольное перемещение за один оборот маховика, мм | 6 | |
| Поперечное перемещение за один оборот маховика, мм | 6 | |
| Круговое перемещение за один оборот маховика, град | 4° | |
| Пределы подач за один двойной ход продольные, мм (число ступеней) | 0,1. .1,2 (12) | 0,1..1,2 (12) |
| Пределы подач за один двойной ход поперечные, (число ступеней) мм | 0,1..1,2 (12) | 0,1..1,2 (12) |
| Пределы подач за один двойной ход круговые, (число ступеней) град | 0,064..0,81 (12) | 0,07..0,8 |
| Скорость быстрого перемещения стола продольная, мм/мин | 1,8 | |
| Скорость быстрого перемещения стола поперечная, мм/мин | 1,8 | |
| Скорость быстрого перемещения стола круговая, град/сек | 3,4 | |
| Наибольший угол наклона долбяка, град | 5° от станины | 5° от станины |
| Наибольший угол поворота головки резцедержателя, град | ±90° | |
| Наибольшее сечение резца (высота х ширина), мм | 32 х 20 | 32 х 20 |
| Электрооборудование. Привод | ||
| Количество электродвигателей на станке | 2 | 2 |
| Электродвигатель привода главного движения, кВт (об/мин) | 2,8 | 1,4; 2,36 (750, 1500) |
| Электродвигатель перемещения стола, кВт (об/мин) | 1,1 (1400) | 1,1 (1000) |
| Суммарная мощность всех электродвигателей, кВт | ||
| Габариты и масса станка | ||
| Габариты станка (длина ширина высота), мм | 2300 х 1270 х 2175 | 1900 х 1270 х 2175 |
| Масса станка, кг | 2000 | 2150 |
- Петруха П.
Г. Резание конструкционных материалов, режущие инструменты и станки, 1974, стр.438 - Яковцев А.Д. Работа на строгальных и долбёжных станках, 1966
- Копылов Р.Б. Работа на строгальных и долбежных станках, 1975
Список литературы:
Г. Резание конструкционных материалов, режущие инструменты и станки, 1974, стр.438Связанные ссылки. Дополнительная информация
