Все, что вам нужно знать о поворотном обратном клапане
Качающийся обратный клапан снимается, чтобы предотвратить обратный поток среды в трубопроводе. Когда давление достигает нуля, клапан полностью закрывается для предотвращения обратного потока.
Обратные поворотные клапаны относятся к группе автоматических клапанов, которые в основном используются в трубопроводах, где среда течет в одном направлении, и позволяют во избежание несчастных случаев течь только среде в одном направлении. Перепады давления и турбулентность в этих типах клапанов очень низкие. Этот тип клапанов, как правило, следует устанавливать горизонтально в трубопроводе, но он также может быть установлен вертикально, учитывая, что диск не может достичь положения остановки, при котором диск застрял в открытом положении.
Содержание:
1. Определение
2. Принцип работы
3. Особенности структуры
4. Стандарт на изделие
5.
6. Maitenance поворотного обратного клапана
7. Установка и применение поворотного обратного клапана
8. Ошибки и устранение неисправностей
9 Резюме
Принцип работы поворотного обратного клапана
Качающийся обратный клапан имеет встроенную качающуюся конструкцию. Все открывающие и закрывающие части клапана устанавливаются внутри корпуса клапана и не проникают в корпус клапана, за исключением уплотнительной прокладки и уплотнительного кольца для среднего фланца, нет точки утечки в целом, что предотвращает возможность утечки клапана. Соединение шарнирного рычага между шарнирным обратным клапаном и клапанным халатом принимает сферическую структуру соединения, так что клапанный халат имеет определенную степень свободы в диапазоне 360 градусов, и есть соответствующая компенсация положения следа. Когда среда течет вниз по течению, среда прорывается через заслонку клапана и открывает клапан, давление, при котором клапан открывается, называется давлением растрескивания.
Качающийся обратный клапан: Конструктивные особенности
1. Общая структура проста и компактна, что делает ее внешний вид красивым.
2. Так как среднее давление поворотного обратного клапана падает ниже его давления растрескивания, заслонка клапана быстро закрывается, что делает давление водяного молотка очень маленьким.
3. Заслонка клапана, используя подвесной механизм, уменьшает утечку всех компонентов в корпусе.
4. Поток в поворотный обратный клапан беспрепятственный и обеспечивает низкое сопротивление жидкости среде.
5. Он очень чувствителен к небольшому изменению давления, а также обеспечивает хорошую герметичность.
6. У поворотного обратного клапана короткий ход диска, что делает его закрытие клапана очень слабым.
7. Длительный срок службы, так как износ минимален, что делает его очень надежным.
8. Можно использовать горизонтальный или вертикальный воздуховод, простой в установке.
9. Качающийся рычаг и конструкция клапана со сферическим шарнирным креплением, так что заслонка клапана имеет определенную степень свободы в диапазоне 360° и приемлемую компенсацию следового положения.
Стандарты продукции
Стандарт проектирования: API602, API16.34, API6D
Длина структуры: ASME B16.10
Материал и температура: ASME B16.34
Стандарт инспекции: API598, API6D
Применение поворотного обратного клапана
Поворотный обратный клапан может быть применен к различным средам, таким как вода, пар, масло, азотная кислота, уксусная кислота, сильные окисляющие среды, и мочевина. Они в основном используются в нефтяной, химической, фармацевтической, удобрений, электроэнергии и других трубопроводов. Они подходят для чистых сред, а не для сред, содержащих твердые частицы и высокую вязкость.
Там, где поток среды, как известно, пульсирующий и низкий, использование поворотного обратного клапана не рекомендуется. Из-за этого диск клапана попадает в седло, которое делает клапан, чтобы понести значительные повреждения, вызывающие износ обоих дисков, поворотный диск может выйти из строя, и в результате клапан перестает работать должным образом.
Обслуживание поворотного обратного клапана
Поворотный обратный клапан не требует особого технического обслуживания. Считается, что они служат дольше. Однако у них могут возникнуть утечки, если между диском и седлом застрянут посторонние частицы, что приводит к понижению функции клапана.
1. Чтобы предотвратить повреждение поворотного обратного клапана, просто держите клапан в чистоте, регулярно вытирая пыль и грязь.
2. Всегда проводите регулярные проверки клапана.
– Проверяйте наличие утечек.
– В случае сильной утечки замените клапан.
– Ищите следы коррозии, ржавчины и износа.
– Проверьте давление и температуру жидкости, протекающей через клапан.
– Убедитесь в том, что параметры находятся в предельных пределах клапана.
3. Если клапан заменен, очистите снятый клапан, проведя его капитальный ремонт, тщательно промойте все детали гидравлической жидкостью или любой другой средой, для которой он используется. Проверьте, чтобы не было мусора и царапин. Проверьте клапан на наличие коррозии, износа или шероховатости поверхности. Сделайте его гладким, нахлестните на него и соберите обратно.
4. Клапан всегда следует хранить смазанным в сухом и вентилируемом помещении, чтобы предотвратить попадание влаги, дождя и ржавчины.
5. Детали открытия и закрытия должны находиться в закрывающем устройстве во время хранения или транспортировки, и должна быть выполнена следующая работа:
– Диск клапана должен быть зафиксирован в открытом положении.
– Внутренние отверстия с обоих концов диаметра забиты вспененными пластинами, а отверстия должны быть плотно закрыты заглушками, чтобы предотвратить попадание пыли и ржавчины, сохранить каналы чистыми, а торцевые поверхности плоскими.
6. При длительном размещении следует регулярно проверять. Каждые три месяца проверяйте степень защиты от грязи и ржавчины двух каналов, уплотнительной поверхности и сварного шва. После протирания грязи и ржавчины перекрасьте антикоррозийное масло для защиты.
Установка и использование поворотного обратного клапана
1. Обратный клапан типа Кай устанавливается вертикально на горизонтальной трубе, используется, когда корабли полностью открыты.
2. Обратный ротационный клапан типа Кай должен устанавливаться на приоритетном уровне официальной дороги, может монтироваться в вертикальной трубе снизу вверх по проточной трубе.
3. Перед установкой необходимо выполнить следующие работы:
- Снимите душную крышку и поролоновую пластину с обоих концов клапана.
- Снимите смазочную бумагу с поверхности диска клапана, чтобы удалить смазку с поверхности диска клапана, очистите внутреннюю полость и удалите смазку.
- Проверьте движение диска, оттолкнув его от седла, чтобы убедиться в его свободном движении.
- Проверьте концы клапанов на наличие заусенцев или заусенцев на кромках, которые препятствуют надлежащему уплотнению.
- Клапан должен быть установлен в направлении стрелки потока.
- Если клапан установлен в вертикальном направлении, th
- Если клапан установлен в горизонтальном направлении, то крышка должна быть сверху, а поток – вверх.
4. При установке поток среды должен быть ограничен, поток среды должен быть чистым.
5. Среда, проходящая через трубопровод, не должна содержать твердых частиц, чтобы не повредить уплотнительную поверхность.
Устранение неисправностей
Обратные поворотные клапаны во многих ситуациях являются очень критичными компонентами, так как обратный поток иногда очень сильно повреждается. Поэтому симптомы обратных клапанов должны быть обнаружены как можно раньше, чтобы предотвратить остановку линии и дорогостоящий ремонт.
Наиболее распространенными проблемами обратных клапанов являются:

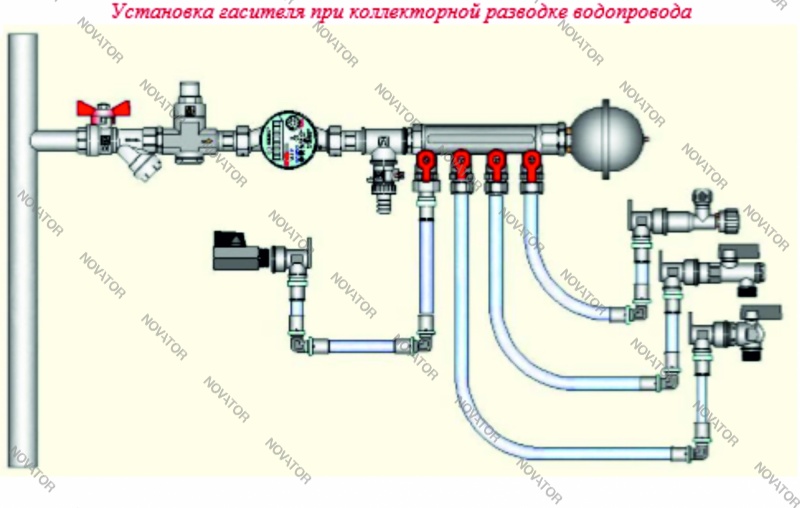

– Водяной молот – Водяной молот – это всплеск давления или волна высокого давления, которая возникает, когда движущаяся жидкость вынуждена внезапно остановиться или изменить направление. Это обычно происходит с поворотными испытательными клапанами, где обратный поток вниз по трубопроводу вызывает внезапное закрытие клапана, что приводит к волне давления, которая распространяется по трубе. Водяной молот может привести к повреждению трубы, фитинга и клапана.
– Ненадлежащий монтаж, обслуживание и сборка – Как и в случае с любым механическим оборудованием, ненадлежащий монтаж, обслуживание и сборка регулирующих клапанов может привести к дорогостоящему и длительному ущербу и, в конечном счете, к поломке. При монтаже трубопроводного устройства клапан должен быть установлен в соответствующем направлении. Важно также помнить, что не все регулирующие клапаны работают одинаково. При этом необходимо учитывать спецификации по мощности потока в трубопроводе, место установки клапана, а также то, должен ли клапан монтироваться в горизонтальном или вертикальном положении.
– Обратный поток – Обратный поток возникает тогда, когда клапан позволяет воде течь обратно в верхнюю часть обратного клапана; другими словами, поток проходит через клапан в двух направлениях. Это может нанести ущерб таким устройствам, как нагнетательные насосы, где обратный поток может привести к вращению рабочего колеса в обратном направлении, что приведет к повреждению насосов.
– Мусор в трубопроводе – Мусор может застрять в испытательном клапане в трубопроводе, позволяя ему застрять в открытом или закрытом положении. Поэтому быстро движущийся мусор ударит по одностороннему испытательному клапану и повредит механизм внутри. Это может привести к поломке или смещению части клапана, в результате чего больше мусора будет стекать вниз по течению.
Правильное и регулярное профилактическое обслуживание – ключ к предотвращению поломки обратного клапана и обеспечению его долговечности.
Первая и наиболее важная мера по предотвращению выхода клапана из строя – это поддержание чистоты и отсутствия мусора в трубопроводе и клапанах.
Это может быть достигнуто путем добавления фильтров и покрытий там, где это необходимо. Регулярная промывка трубопроводной системы также может быть выполнена для удаления осевшего мусора и минимизации осаждения загрязняющих веществ.
Другой эффективный способ уменьшения преждевременного выхода клапана из строя – это смазка клапанов. Обратные клапаны состоят из нескольких подвижных частей; таким образом, уменьшение трения между этими компонентами путем смазки может продлить срок службы компонентов клапана, улучшить общую эффективность и обеспечить эффективную работу.
Наконец, клапаны должны быть правильно расположены и использоваться в соответствии с инструкциями. Неправильная установка клапана или использование обратного клапана неправильного типа может сократить срок службы клапана. Кроме того, должен существовать регулярный график технического обслуживания, чтобы обеспечить замену неисправных клапанов при первых признаках их неисправности.
Примеры:
Расположение неисправности: Утечка на соединении между крышкой клапана и корпусом клапана.
Причина неисправности:
1. Гайка соединительного болта не затянута, или ткань равномерно ослаблена.
2. Уплотнительная поверхность среднего фланца повреждена или загрязнена.
3. Повреждена прокладка.
Решение:
1. Равномерно затянуть гайку.
2. Восстановите уплотнительную поверхность и удалите грязь.
3. Заменить прокладку.
Место повреждения: Утечка на уплотнительной поверхности диска клапана и седла клапана.
Причина неисправности:
1. Грязь задерживается между уплотнительными поверхностями.
2. Уплотнительная поверхность повреждена.
Решение:
1. Нанесите ручку на корпус клапана и почистите его.
2. Повторная шлифовка или повторная обработка.
Резюме:
Как и все обратные клапаны, поворотные обратные клапаны используются для предотвращения обратного потока в трубе. Давление жидкости, проходящей через систему, открывает клапан, в то время как клапан закрывается при любом обратном потоке.
Поворотный обратный клапан функционирует за счет того, что силы потока толкают закрывающую часть, это шарнирный захват, который поворачивается или поворачивается вокруг опорного вала. Раскачивание диска от седла клапана позволяет течь в направлении вперед и возвращается, когда восходящий поток останавливается в седле клапана для предотвращения обратного потока. Конструкция поворотного обратного клапана является одной из наиболее распространенных и лучших обратных клапанов общего назначения. Эти клапаны обеспечивают наименьший перепад давления, а внутренние контуры и формы позволяют им полностью открываться при низких скоростях жидкости и создавать плавный поток через клапан по сравнению с другими обратными клапанами того же размера. Конструкция проста и удобна в обслуживании и может быть использована для конфигураций труб, как горизонтальных, так и вертикальных (жидкость течет вверх). Это делает поворотный обратный клапан пригодным для широкого спектра применений, например, в нефтегазовой, химической, фармацевтической, нефтедобывающей, энергетической и других отраслях промышленности.
Клапан NTGD профессиональный обратный клапан колебания производитель, если вы имеете любое дознание, пожалуйста, не стесняйтесь связаться с нами
Клапаны обратные и перекидные взрывозащищенные|Промышленная вентиляция и кондиционирование
Клапаны обратные взрывозащищенные
Серия 5.904-58
ТУ 4863-012-12444529-02
Клапаны обратные взрывозащищенные предназначены для автоматического перекрытия проходного сечения воздуховода при прекращении воздушного потока и исключают возможность движения воздуха в обратном направлении.
Клапаны обратные взрывозащищенные могут устанавливаться в вентиляционных системах, обслуживающие взрывоопасные производства, с давлением в сети до 150 кгс/м2 и скорости перемещаемой среды от 6 до 20 м/с.
Клапаны обратные могут устанавливаться как на горизонтальных, так и на вертикальных участках воздуховодов. При установке на вертикальных участках, направление движения воздуха должно быть снизу вверх.
Клапаны обратные взрывозащищенные допускаются для применения в вентиляционных системах взрывоопасных производств, перемещающих взрывоопасные газо-паровоздушные смеси всех категорий и групп по классификации ГОСТ 12.1.011, и могут устанавливаться во взрывоопасных зонах помещений, классов В-1, В-1а и В-1б по классификации ПУЭ.
Установка клапанов обратных взрывозащищенных не допускается в вентиляционных системах для перемещения взрывоопасных газо-паровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением, а также в вентиляционных системах, перемещающих взрывоопасные пыли.
Серия 5.904-58
Круглого сечения
| Обозначение | Диаметр D, мм | Длина L, мм | Масса, кг |
| АЗЕ 100 | 100 | 90 | 1,0 |
| -01 | 125 | 115 | 1,5 |
| -02 | 160 | 150 | 2,0 |
| -03 | 200 | 190 | 3,0 |
| АЗЕ 101 | 250 | 235 | 5,2 |
| -01 | 315 | 300 | 7,2 |
| -02 | 355 | 340 | 9,5 |
| -03 | 400 | 385 | 11,5 |
| -04 | 450 | 435 | 13,7 |
| -05 | 500 | 485 | 16,4 |
| -06 | 560 | 545 | 19,3 |
| -07 | 630 | 615 | 27,5 |
| -08 | 710 | 695 | 34,5 |
| -09 | 800 | 785 | 43,0 |
| -10 | 900 | 885 | 58,0 |
| -11 | 1000 | 985 | 70,3 |
Серия 5.
904-58Прямоугольного сечения
| Обозначение | Сечение В х В, мм | Длина L, мм | Масса, кг |
| АЗЕ 102 | 150 х150 | 170 | 3,5 |
| -01 | 250 х 250 | 5,6 | |
| -02 | 300 х 300 | 6,3 | |
| АЗЕ 103 | 400 х 400 | 10,5 | |
| -01 | 500 х 500 | 13,5 | |
| -02 | 600 х 600 | 16,5 | |
| АЗЕ 104 | 800 х 800 | 180 | 30,5 |
| -01 | 1000 х1000 | 200 | 43,0 |
Клапаны обратные взрывозащищенные (искробезопасные)
По типу серии 3.904-18
Прямоугольного сечения
| Обозначение | Сечение В х В, мм | Длинна L, мм | Кол. лопаток | Масса, кг |
| АЗЕ 025.000 | 200х200 | 202 | 1 | 8 |
| -01 | 250х250 | 254 | 9 | |
| -02 | 300х300 | 306 | 11,5 | |
| АЗЕ 026.000 | 400х400 | 265 | 2 | 14,5 |
| -01 | 500х500 | 330 | 20,6 | |
| -02 | 600х600 | 395 | 21,9 | |
| АЗЕ 027.000 | 800х800 | 378 | 4 | 47 |
| -01 | 1000х1000 | 470 | 55 |
Круглого сечения
По типу серии 3.904-18
| Обозначение | Размеры, мм | Масса, кг | |
| D | L | ||
АЗЕ. 028.000 | 250 | 278 | 6,9 |
| -01 | 280 | 308 | 7,7 |
| -02 | 315 | 346 | 8,9 |
| -0,3 | 355 | 386 | 10,9 |
| -04 | 400 | 432 | 14,5 |
| -05 | 450 | 484 | 17,5 |
| -06 | 500 | 536 | 20,8 |
| -07 | 560 | 600 | 23,6 |
| -08 | 630 | 670 | 37,1 |
| -09 | 710 | 752 | 40,6 |
| -10 | 800 | 844 | 51,8 |
| -11 | 900 | 952 | 64,9 |
| -12 | 1000 | 1052 | 77,5 |
Клапаны перекидные взрывозащищенные
Серия 5.
904-58
Общие сведения
Клапаны перекидные устанавливаются только на вертикальных участках приточных воздуховодов для автоматического подключения в сеть резервного вентилятора при остановке рабочего. В помещениях высотой менее 3 м клапаны не устанавливаются.
Клапаны могут устанавливаться в вентиляционных системах взрывоопасных производств с давлением до 150 кгс/м2 и скоростью перемещаемой воздушной среды не менее 6-20 м/с.
Клапаны перекидные представляют собой корпус, в подшипниках которого на оси закреплена лопатка. При возникновении воздушного потока в полости перекрытой лопаткой она перемещается на 90°С, открывая проход воздуху и перекрывает вторую полость. Для обеспечения искрозащиты все детали, которые в процессе работы соприкасаются между собой (оси, лопатка и др.), выполнены из пары металлов – алюминий (бронза, латунь) – сталь.
Применение взрывозащищенных и искробезопасных клапанов осуществляется в соответствиями с требованиями СНиП 41-01-2003.
Условия эксплуатации
Клапаны предназначены для эксплуатации в закрытых помещениях с искусственно регулируемыми климатическими условиями.
Вид климатического исполнения – УХЛ4 по ГОСТ 15150.
Клапаны предназначены для использования в системах, в которых перемещаются взрывоопасные смеси всех категорий и групп по классификации ГОСТ 12.1.011 и устанавливаются во взрывоопасных зонах помещений, относящихся к классам В-1, В-1А, В-1Б по классификации ПУЭ.
Клапаны не допускается применять в системах, в которых перемещаются среды с агрессивностью по отношению к углеродистым сталям обыкновенного качества, выше агрессивности воздуха, запыленностью более 100 мг/м3, содержащие липкие и волокнистые материалы.
Габаритные размеры
Клапаны перекидные взрывозащищенные
Серия 5.904-58
| Обозначение | Размеры, мм | Масса, кг | |||
| А | В | Н | L | ||
АЗЕ 105. 000 | 150 | 150 | 293 | 391 | 8,0 |
| -01 | 250 | 250 | 398 | 552 | 13,0 |
| -02 | 300 | 250 | 398 | 552 | 15,0 |
| -03 | 400 | 400 | 571 | 763 | 24,0 |
| -04 | 500 | 500 | 677 | 904 | 32,0 |
| -05 | 600 | 600 | 812 | 1064 | 47,0 |
| -06 | 800 | 800 | 1073 | 1336 | 72,0 |
| -07 | 1000 | 1000 | 1334 | 1607 | 104,0 |
Установка обратного клапана | Tameson.com
Рисунок 1: Обратный клапан
Обратные клапаны устанавливаются в критических местах для предотвращения обратного потока. Они обычно используются в водопроводных системах для предотвращения обратного потока жидкости и для защиты чувствительного оборудования, компрессоров, труб и насосов.
Однако эти обратные клапаны не могут работать должным образом, если они установлены неправильно. Ошибки при установке могут привести к утечке и выходу клапана из строя, что нарушит целостность всей системы трубопроводов. В этой статье подробно рассматривается процесс установки обратного клапана.
Содержание
- Назначение обратного клапана
- Руководство по установке обратного клапана
- Установка обратного клапана на вертикальных участках трубопровода
- Как установить обратный клапан
- Обслуживание обратного клапана
- Как починить обратные клапаны
- Часто задаваемые вопросы
латунные обратные клапаны
обратные клапаны из нержавеющей стали
обратные клапаны из ПВХ
обратные клапаны из ПВХ
Обратный клапан назначение
Обратный клапан пропускает среду в одном направлении, но препятствует ее течению в противоположном направлении.
Установка правильного обратного клапана может предотвратить серьезные проблемы, такие как гидравлические удары, и защитить весь процесс и оборудование, установленное в трубопроводе. Одним из наиболее распространенных примеров установки обратного клапана в жилых помещениях является сантехника. Обратный клапан позволит грязной воде или сточным водам покинуть дом по трубам, но предотвратит их обратное попадание из основного стока обратно в дом.
Инструкции по установке обратного клапана
Крайне важно использовать лучшие методы установки обратного клапана, чтобы воспользоваться всеми преимуществами клапана. Ошибки при установке могут снизить эффективность клапана или даже привести к существенному повреждению оборудования. Некоторые ключевые факторы для проверки:
- Выбор: Выберите обратный клапан в соответствии с размером трубы, совместимостью со средой и расходом. Выбор неправильного клапана может привести к преждевременному износу и поломке компонентов.
- Расположение: Следите за тем, где в трубопроводе установлен обратный клапан. Всегда следите за тем, чтобы клапан находился примерно в пяти диаметрах трубы от тройников, отводов или других клапанов, которые могут вызвать турбулентность. Как указано в следующем разделе, не все обратные клапаны могут работать на вертикальном участке трубопровода.
- Ориентация: Обратите внимание на стрелку на обратном клапане, указывающую на поток среды. Стрелка указывает на правильное положение обратного клапана относительно потока трубы, как показано на рис. 2. Стрелка обычно печатается на отдельной бирке или постоянно маркируется на корпусе клапана.
- Уровень трубопровода: Посадочные поверхности поворотных дисковых и поворотных обратных клапанов обработаны на плоскости, наклоненной под углом 5 градусов относительно осевой линии клапана. Если угол трубопровода превышает 5 градусов, диск может не касаться седла, что может привести к протечке обратного клапана. Однако обратные клапаны с осевым потоком не имеют этой проблемы, поскольку они функционируют за счет внутренней пружины.
Однако обратные клапаны с осевым потоком не имеют этой проблемы, поскольку они функционируют за счет внутренней пружины.Рис. 2: Обратный клапан; Выделенная стрелка указывает направление потока среды
Установка обратного клапана на вертикальных участках трубопровода
Горизонтальная труба всегда предпочтительнее при установке обратного клапана, поскольку она исключает влияние силы тяжести. Не все типы обратных клапанов подходят для вертикального направления потока. Есть несколько применений в зданиях и башнях, где некоторые приложения, такие как дренажные насосы и осушение шахт, требуют вертикальных участков для перемещения жидкости вертикально вверх или вниз.
Установка поворотного (створчатого) обратного клапана
Если поворотный обратный клапан установлен на вертикальной трубе, где поток направлен вверх против силы тяжести, диск может удариться о седло при остановке потока, что может привести к гидравлическому удару. Если поток направлен вниз, как в случае линий подачи котла и горных работ с ограниченным расстоянием между ними, поворотный обратный клапан всегда будет открыт и, следовательно, не будет выполнять свою функцию.
Поэтому поворотные обратные клапаны не являются предпочтительными на вертикальных участках трубопровода, и в большинстве случаев эти клапаны устанавливаются горизонтально.
Установка подпружиненного обратного клапана
Подпружиненные осевые бесшумные обратные клапаны хорошо работают в вертикальных трубопроводах. Эти клапаны зависят от потенциальной энергии пружины, необходимой для закрытия клапана. Таким образом, клапан закрывается независимо, не дожидаясь, пока жидкость вернётся в трубопровод. Сильная пружина обратного клапана с осевым потоком обеспечивает закрытие клапана до того, как произойдет обратный поток, тем самым устраняя гидравлический удар; следовательно, обратные клапаны с осевым потоком предпочтительнее на вертикальных участках трубопровода.
Как установить обратный клапан
Размер и тип клапана
Измерьте трубу, к которой должен быть присоединен обратный клапан, и получите обратный клапан соответствующего диаметра. Кроме того, выберите тип обратного клапана в соответствии с применением.
Для изготовления клапана используются резьбовые клапаны, раструбные клапаны и различные материалы, такие как ПВХ, латунь и нержавеющая сталь.
Проверка обратного клапана и трубы
Загляните внутрь клапана и проверьте наличие посторонних частиц внутри клапана, поскольку эти частицы могут препятствовать беспрепятственному потоку среды через клапан. Проверьте неровные края, царапины или что-либо еще, что может помешать надлежащему уплотнению обратного клапана. Например, в случае поворотных клапанов переместите заслонку, оттолкнув ее от посадочной поверхности, чтобы обеспечить ее свободное перемещение. Кроме того, перед установкой обратного клапана убедитесь, что трубы чистые и на них нет мусора.
Расположение обратного клапана
Стрелка на клапане указывает направление потока; следовательно, расположите клапан соответствующим образом на трубопроводе (горизонтально или вертикально). Убедитесь, что основная подача воды отключена в процессе установки обратного клапана.
Присоединение обратного клапана
Присоединение обратного клапана к трубопроводу. В зависимости от типа обратного клапана его можно либо привинтить к трубе, либо просто скрепить вместе с помощью гаечного ключа, пока детали не станут прочными и надежными.
Проверка обратного клапана
Включите подачу воды и дайте жидкости пройти через установленный обратный клапан, чтобы проверить его работоспособность. Если во время тестирования вода блокируется, дважды проверьте направление, в котором установлен клапан. Если обратный клапан протекает или возникает какая-либо другая проблема, пользователь может устранить ее, используя советы, упомянутые в следующем разделе.
Обслуживание обратных клапанов
Обратные клапаны не требуют особого обслуживания, но их можно поддерживать более эффективно, постоянно проверяя их на наличие утечек, ржавчины, мусора и оптимального потока.
- Тщательно очистите обратный клапан, когда он будет готов к обслуживанию; Чем чище, тем лучше.
- Смазывая поверхность обратного клапана и слегка вращая его, можно обеспечить его оптимальную работу в течение длительного периода времени.
- Старайтесь соблюдать инструкции производителя клапана по техническому обслуживанию. Это особенно полезно, если у производителя есть особые требования.
Как починить обратные клапаны
Утечка обратного клапана
Ослабленные болты или поврежденная прокладка могут привести к протечке обратного клапана с поверхности. Затяните болты и проверьте, решает ли это проблему. Если нет, замените прокладку на клапане.
Если обратный клапан пропускает воду в закрытом положении, это указывает на повреждение внутри клапана. В этом случае очистите внутренние детали и проверьте их на наличие повреждений. Если есть повреждения заслонки, пружины или шара (в зависимости от типа используемого обратного клапана), попробуйте заменить конкретную деталь по мере необходимости. Если корпус клапана поврежден, замените весь обратный клапан.
Обратный клапан не открывается
Если обратный клапан не открывается, это может быть связано с каким-либо препятствием внутри клапана. В этом случае снимите клапан и разберите клапан, чтобы оценить его. Тщательная очистка клапана должна удалить мусор и позволить воде пройти через него.
Часто задаваемые вопросы
Необходимо ли устанавливать обратный клапан?
Да, обратный клапан необходим для предотвращения обратного потока в различных местах трубопроводной системы.
Как установить обратный клапан?
Обратный клапан можно либо привинтить к трубе, либо просто скрепить вместе с помощью гаечного ключа, пока детали не станут прочными и надежными.
Можно ли установить обратный клапан горизонтально?
Да, обратный клапан может быть установлен как на вертикальных, так и на горизонтальных участках трубопровода. Однако поворотные обратные клапаны предпочтительны только на горизонтальных участках трубопровода, тогда как обратные клапаны с пружинным приводом могут быть установлены в обеих конфигурациях трубопровода.
латунные обратные клапаны
обратные клапаны из нержавеющей стали
обратные клапаны из ПВХ
обратные клапаны из ПВХ
Когда следует использовать обратные клапаны?
Автор: Мэри Гэннон
Автор: Джош Косфорд, ответственный редактор
Обратные клапаны являются самой простой формой направляющих клапанов. В своей простейшей форме обратный клапан имеет единственную задачу — пропускать поток в одном направлении и блокировать его возврат в противоположном направлении. Эти клапаны не только просты в эксплуатации, но и просты в конструкции. Недорогая версия требует чуть больше, чем стальной шарик внутри корпуса.
Обратные клапаны Sun Hydraulics обладают высокой пропускной способностью по сравнению с их небольшими физическими размерами. Обратные клапаны Sun доступны с пропускной способностью до 160 галлонов в минуту (600 л/мин) и могут работать при давлении до 5000 фунтов на кв.
дюйм (350 бар).С точки зрения применения обратный клапан выполняет три основные функции: управление направлением, защита и пилотное управление. В качестве компонента управления направлением обратный клапан может использоваться в контуре с двумя отдельными подконтурами, например, в разгрузочном контуре. Насос с фиксированным рабочим объемом может использоваться для управления клапанами с закрытым центром, и в этот момент используется разгрузочный клапан для предотвращения потерь энергии, когда поток выходит через предохранительный клапан. Обратный клапан устанавливается между пилотным предохранительным клапаном и контуром ниже по потоку. Пилот предохранительного клапана поднимается после обратного клапана, так что, когда направляющий клапан закрывается, повышение давления разгружает предохранительный клапан при низком давлении.
В качестве предохранительного устройства обратный клапан важен, когда есть разделение между областью высокого давления и областью низкого давления.
Одной из таких схем является аккумулятор, в котором часто используются два обратных клапана. Поскольку гидравлическая энергия накапливается с чрезвычайно высоким потенциалом внезапного высвобождения, проектировщики должны быть уверены, что энергия не может проявиться быстро или в областях, наносящих ущерб производительности машины. Аккумуляторы лучше всего работают с клапанами управления потоком, в которых используется обратный клапан, чтобы гарантировать, что поток должен проходить через игольчатый клапан с уменьшенной скоростью, но при этом он может быстро заряжаться после обратного клапана. Обратные клапаны также защищают насосы от повреждений или утечек, поэтому рекомендуется устанавливать обратные клапаны после насоса, чтобы предотвратить обратный поток.
Усовершенствованные гидравлические системы используют насосы, чувствительные к нагрузке, способные создавать расход и давление, близкие к фактическим требованиям машины, с небольшими потерями энергии в виде перепада давления.
Однако для их сложной работы требуется сигнал от рабочих портов, ближайших к исполнительным механизмам, поэтому контроллеры измерения нагрузки измеряют разницу между давлением нагрузки и падением давления. Обратные клапаны используются в сети, поэтому их пилотные сигналы идут параллельно, и только самый высокий сигнал проходит к контроллеру, который принудительно закрывает оставшиеся обратные клапаны в сети.
Хотя в простейшем обратном клапане используется шар и пружина, которые прижимаются к седлу корпуса с двумя отверстиями, тарельчатые клапаны являются наиболее эффективными и надежными конструкциями. Считающиеся «герметичными», эти конструкции используют преимущества большой металлической уплотнительной поверхности конического тарельчатого клапана и седла и обеспечивают надежную работу даже при высоком давлении.
Обратные клапаны изготавливаются для встроенных сантехнических систем, в качестве картриджных клапанов для нестандартных коллекторов и даже в виде гигантских скользящих картриджных клапанов, способных снижать давление на тысячи галлонов в минуту.
