Где ставится обратный клапан в системе водоснабжения схема: Что такое обратный клапан на воду, виды, устройство, где ставить

alexxlab | 24.05.2023 | 0 | Разное

Содержание

для чего нужен, принцип действия, виды

Назначение и принцип действия
Конструктивные особенности
Основные виды
Как правильно выполнить установку
Как самостоятельно изготовить обратный клапан

Обязательным элементом оснащения автономных водопроводных систем на дачах и в загородных домах является обратный клапан. Именно такое техническое устройство, которое может иметь различное конструктивное исполнение, обеспечивает движение жидкости по трубопроводу в требуемом направлении. Обратные клапаны, устанавливаемые в системе автономного водоснабжения, надежно защищают ее от последствий нештатных ситуаций. Относящиеся к арматурным устройствам прямого действия, обратные клапаны срабатывают автоматически, для чего используется энергия рабочей среды, транспортируемой по трубопроводной системе.

Обратный клапан нужен для защиты водопроводной системы в случае возникновения внештатных ситуаций

Назначение и принцип действия

Основная функция, которую выполняет обратный клапан для воды, состоит в том, что он защищает систему водоснабжения от критических параметров потока жидкости, транспортируемой по трубопроводу.

Наиболее частой причиной критических ситуаций является остановка насосной установки, что может привести к целому ряду негативных явлений – сливу воды из трубопровода обратно в скважину, раскручиванию крыльчатки насоса в обратном направлении и, соответственно, поломке.

Защитить водопроводную систему от перечисленных негативных явлений позволяет установка обратного клапана на воду. Кроме того, обратный клапан для воды предотвращает последствия, которые вызывает гидравлический удар. Использование обратных клапанов в трубопроводных системах позволяет сделать их работу более эффективной, а также обеспечить корректное функционирование насосного оборудования, которым такие системы оснащены.

Принцип работы обратного клапана

Принцип работы обратного клапана достаточно прост и заключается в следующем.

Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.

Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.

Обратный клапан пружинного типа с золотниковой тарелкой из нейлона

При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

рабочее, пробное и номинальное давление закрытия;
диаметр посадочной части;
условная пропускная способность;
класс герметичности.

Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.

Клапан обратный однодисковый муфтовый

Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм. Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.

Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25–0,5 Атм. В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.

Конструктивные особенности

Одним из наиболее распространенных материалов, из которого делают корпусную часть клапанов обратного хода воды, является латунь. Выбор данного материала не случаен: этот сплав демонстрирует исключительно высокую устойчивость к воздействию химически агрессивных веществ, которые могут находиться в транспортируемой по трубопроводу воде в растворенном или взвешенном состоянии. К таким веществам, в частности, относятся минеральные соли, сера, кислород, марганец, соединения железа и др. Наружную поверхность затворов, которая в процессе их эксплуатации также подвергается воздействию негативных факторов, часто защищают специальным покрытием, наносимым гальваническим методом.

Устройство обратного клапана предполагает наличие золотника, для изготовления которого также может использоваться латунь или прочный пластик. Уплотнительная прокладка, присутствующая в конструкции обратного клапана, может быть резиновой или силиконовой. Для изготовления важного элемента запорного механизма – пружины – используют, как правило, нержавеющую сталь.

Устройство пружинного обратного клапана

Итак, если говорить о конструктивных элементах пружинного обратного клапана, то данное устройство состоит из:

корпуса составного типа, элементы которого соединяются между собой посредством резьбы;
запорного механизма, конструкция которого включает в себя две подвижные золотниковые тарелки, установленные на специальном штоке, и уплотнительную прокладку;
пружины, установленной между золотниковыми тарелками и посадочным седлом на выходе из пропускного отверстия.

Принцип действия пружинного обратного клапана также достаточно прост.

Поток воды, поступающий в обратный затвор под требуемым давлением, воздействует на золотник и отжимает пружину.
При сжатии пружины золотник перемещается по штоку, открывая пропускное отверстие и предоставляя потоку жидкости возможность свободно перемещаться через устройство.

При падении давления потока воды в трубопроводе, на котором стоит обратный клапан, или в тех случаях, когда такой поток начинает двигаться не в том направлении, пружина возвращает золотник на его посадочное место, закрывая пропускное отверстие устройства.

Устройство поворотного обратного клапана

Таким образом, схема работы обратного клапана достаточно проста, но тем не менее обеспечивает высокую надежность подобных устройств и эффективность их использования в трубопроводных системах.

Основные виды

Разобравшись с тем, как работает обратный клапан, устанавливаемый в водопроводной системе, следует также понять, как правильно его выбирать. На современном рынке предлагаются различные виды обратных клапанных устройств, конструкция, материал изготовления и схема работы которых могут серьезно различаться.

Пружинный обратный клапан муфтового типа

Корпус затворов данного типа состоит из двух цилиндрических элементов, соединяемых между собой при помощи резьбы. В запорный механизм входят пластиковый шток, верхняя и нижняя золотниковые тарелки. Положение элементов запорного механизма в закрытом состоянии, а также их открытие в тот момент, когда давление потока воды достигнет требуемого уровня, обеспечивает пружина. Между собой составные элементы корпуса соединяются с использованием уплотнительной прокладки.

Конструкция муфтового обратного клапана с металлическим седлом

Пружинный обратный клапан с латунным золотником и золотниковой камерой сферической формы

Отличительные особенности затворов этого типа легко заметить даже на фото. Латунный корпус такого клапана в его средней части, где располагается золотниковая камера, имеет сферическую форму. Такая конструктивная особенность позволяет увеличить объем золотниковой камеры и, соответственно, пропускную способность обратного клапана.

Запорный механизм водяного клапана данного типа, основу которого составляет латунный золотник, работает по такому же принципу, что и в клапанных устройствах любого другого типа.

Устройство латунного обратного клапана со сферической камерой

Комбинированный обратный клапан пружинного типа c дренажом и воздухоотводчиком

У многих из тех, кто решил самостоятельно заняться монтажом трубопроводной системы, нередко возникает вопрос о том, для чего нужен обратный клапан, оснащенный дренажной и воздухоотводной системами. Использование обратных клапанов данного типа (в особенности для оснащения трубопроводов, по которым транспортируются горячие рабочие среды) позволяет упростить процесс монтажа и технического обслуживания таких систем, повысить их надежность, снизить суммарное гидравлическое давление, уменьшить количество монтажных соединений.

На корпусе затворов данного типа, что можно увидеть даже на фото, имеется два патрубка, один из которых используется для монтажа воздухоотводчика, а второй выполняет функцию дренажного элемента. Патрубок для воздухоотводчика, на внутренней поверхности которого нарезана резьба, располагается на корпусе устройства над золотниковой камерой (ее приемной частью). Необходим такой патрубок для стравливания воздуха из трубопроводной системы, для чего дополнительно используется кран Маевского. Назначение патрубка, который располагается на противоположной стороне корпуса – на выходе из клапана, состоит в том, чтобы сливать из системы жидкость, скопившуюся после клапанного устройства.

Комбинированный обратный клапан сокращает количество монтажных соединений

Если установить горизонтальный обратный клапан, то его патрубок для отвода воздуха можно использовать для монтажа манометра. Если поставить комбинированный обратный клапан на трубопроводе вертикально, то его дренажный патрубок можно будет применять для слива воды, скопившейся после такого устройства, а патрубок воздухоотводчика – для удаления из той части трубопровода, которая расположена до обратного клапана, воздушных пробок. Именно поэтому, решая, как установить обратный клапан комбинированного типа, следует четко понимать, какие функции должен выполнять такой затвор.

Пружинные клапаны с полипропиленовым корпусом

Обратные клапаны, корпус которых выполнен из полипропилена, даже если взглянуть на фото таких устройств, внешне очень напоминают косые отводы. Такие типы обратных клапанов, для монтажа которых используется метод полифузионной сварки, устанавливают на трубопроводах, также изготовленных из полипропилена. Дополнительный косой отвод в конструкции затворов данного типа необходим для размещения в нем элементов запорного механизма, что облегчает техническое обслуживание такого устройства. Благодаря этому конструктивному решению выполнять техническое обслуживание и ремонт обратного клапана данного типа несложно – достаточно извлечь из его дополнительного отвода элементы запорного механизма, не нарушая целостности корпуса устройства и герметичности его установки в трубопроводной системе.

Доступность камеры полипропиленового обратного клапана позволяет легко контролировать его состояние и осуществлять чистку

Обратные клапаны других типов

В трубопроводных системах, предназначенных для транспортировки воды, могут устанавливаться и другие виды обратных клапанов.

Обратный лепестковый клапан оснащен особым запорным элементом – подпружиненным лепестком. Большим недостатком затворов данного типа является то, что при их срабатывании создаются значительные ударные нагрузки. Это негативно отражается на техническом состоянии самого затворного устройства, а также может стать причиной возникновения в трубопроводной системе гидравлического удара.
Обратные клапанные устройства двухстворчатого типа отличаются компактными размерами и небольшим весом.
Подъемный муфтовый обратный клапан включает в качестве запорного элемента золотник, свободно перемещающейся по вертикальной оси. В основу работы запорного механизма может быть положен гравитационный принцип, когда золотник возвращается в закрытое состояние под действием собственного веса. Для этой цели может также использоваться пружина. Если вы решили установить на трубопроводе гравитационный обратный клапан, имейте в виду, что выполнять монтаж такого устройства можно только на вертикальных участках системы. Между тем гравитационный клапан отличается простотой конструкции, при этом демонстрирует высокую надежность в процессе эксплуатации.
Существуют обратные клапаны, запорным элементом которых служит подпружиненный металлический шарик. Поверхность такого шарика может быть дополнительно покрыта слоем резины.

Обратный клапан с сетчатым фильтром для насосных станций

Решая, какой обратный клапан лучше и нужен ли в трубопроводной системе дорогостоящий затвор более сложной конструкции, следует в первую очередь познакомиться с техническими характеристиками такого устройства и сопоставить их с параметрами работы трубопроводной системы. Основное назначение обратного клапана, как уже говорилось выше, состоит в том, чтобы пропускать воду по трубопроводу в нужном направлении и не давать потоку жидкости двигаться в обратную сторону. В связи с этим выбирать обратный клапан на воду следует исходя из того, под каким давлением в трубопроводе двигается поток воды. Естественно, что надо обязательно учитывать и диаметр труб, на которые такой клапан должен быть установлен.

Выполняя монтаж трубопровода, следует также иметь в виду, что ставить обратный клапан можно различными способами. На трубах значительного диаметра устанавливаются обратные клапаны фланцевого и межфланцевого типа, а на трубах небольшого диаметра – муфтовые затворные устройства. Сварной метод установки обратных клапанов используется преимущественно при монтаже на полипропиленовых и металлопластиковых трубах.

Если правильно выбрать обратный клапан и способ его установки, такое устройство не только прослужит длительное время, но и обеспечит корректную работу всей трубопроводной системы.

Как правильно выполнить установку

Разобравшись с вопросом о том, зачем нужен обратный клапан, и с его ролью в трубопроводной системе, следует также изучить правила его установки на уже работающем или только создаваемом трубопроводе. Монтируются такие устройства на различных элементах трубопроводных систем:

на трубопроводах автономного и централизованного водоснабжения;
на всасывающих линиях, обслуживаемых глубинными и поверхностными насосами;
перед бойлерами, емкостными водонагревателями и счетчиками расхода воды.

Схема установки обратных клапанов при подключении счетчиков водоснабжения

Если вас интересуют обратные клапаны, которые могут устанавливаться как в вертикальном, так и в горизонтальном положении, выбирайте не гравитационные, а пружинные модели. Узнать о том, в каком направлении через клапан должен двигаться поток воды, можно по специальной стрелке, нанесенной на корпус устройства. При установке обратных клапанов муфтового типа для хорошей герметизации обязательно используйте ФУМ-ленту. Кроме того, не следует забывать, что обратные затворы нуждаются в регулярном обслуживании, поэтому устанавливать их необходимо в доступных местах трубопровода.

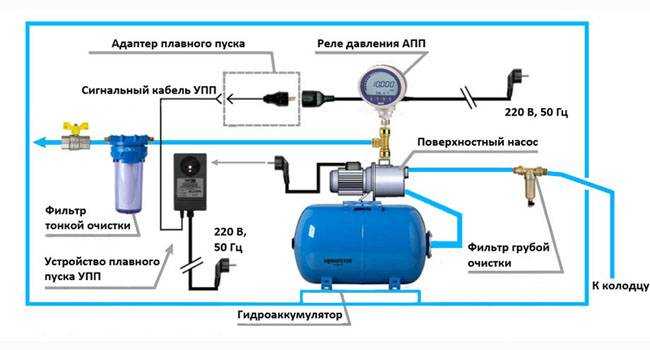

При монтаже обратного клапана на всасывающую магистраль погружного насоса следует позаботиться о том, чтобы перед таким устройством был установлен фильтр грубой очистки, который не даст попасть во внутреннюю часть устройства механическим примесям, содержащимся в подземной воде. В качестве такого фильтра также может быть использована перфорированная или сетчатая обойма, в которую помещают обратный клапан, установленный на входном конце всасывающей магистрали погружного насоса.

При установке обратного клапана на уже работающем трубопроводе следует предварительно отключить систему от подачи воды и только затем заниматься монтажом затворного устройства.

Как самостоятельно изготовить обратный клапан

Несложная конструкция обратного клапана позволяет в случае необходимости изготовить его своими руками.

Схема самодельного обратного клапана

Для решения этой задачи вам потребуются следующие материалы и инструменты:

тройник с внутренней резьбой, который будет выполнять функцию корпуса;
муфта с резьбой на наружной поверхности – седло самодельного обратного клапана;
жесткая пружина, изготовленная из стальной проволоки;
стальной шарик, диаметр которого должен быть немного меньше, чем диаметр отверстия в тройнике;
стальная резьбовая заглушка, которая будет выполнять функцию упора для пружины;
стандартный набор слесарных инструментов и уплотнительная ФУМ-лента.

Установка обратного клапана на канализацию, воду, насосную станцию, конструкция и виды устройства

Обратный клапан – это разновидность запорной водопроводной арматуры прямого действия. Предназначен он для обеспечения течения воды в нужном направлении и для предотвращения изменения направления потока на противоположное. Защищает от высокого давления трубопроводы, насосы и другое оборудование, а при повреждениях отдельных участков ограничивает количество вытекающей из системы жидкости. Используется в современных системах отопления и водоснабжения.

Классификация

По конструктивным особенностям эти устройства делятся на:

Дисковые пружинные. У этой разновидности клапана запорным механизмом является диск со штоком на пружине. При наличии нормального давления диск находится в открытом положении и пропускает поток воды. Когда давление падает и жидкость стремится в обратном направлении, она прижимает диск к седлу, перекрывая отверстие.
Шариковые пружинные. Механизм состоит из металлического шарика и пружины. При отсутствии давления жидкости шарик прижимается к стенкам отверстия, перекрывая его. Такое устройство предназначено для труб с небольшим диаметром.
Подъемно-поворотные. Основа конструкции – крышка, закрепленная на оси. При нормальном движении воды крышка находится в открытом положении, при обратном токе – захлопывается.
Подъемно-золотниковые. Принцип работы заключается в том, что подпружиненный золотник прижимается давлением оттекающей обратно воды и запирает отверстие.
Двустворчатые. Используются для труб большого диаметра. Защищают крупные системы от гидроударов, смягчают их действие.

Где он устанавливается, до или после счетчика?

Так как цель установки запорного элемента – контроль потока в одну сторону, на его поверхности обязательно изображена стрелка, указывающая направление движения воды.

Обратный клапан целесообразно устанавливать на участке трубы после водяных счетчиков, на трубе, по которой холодная вода поступает в бойлер.

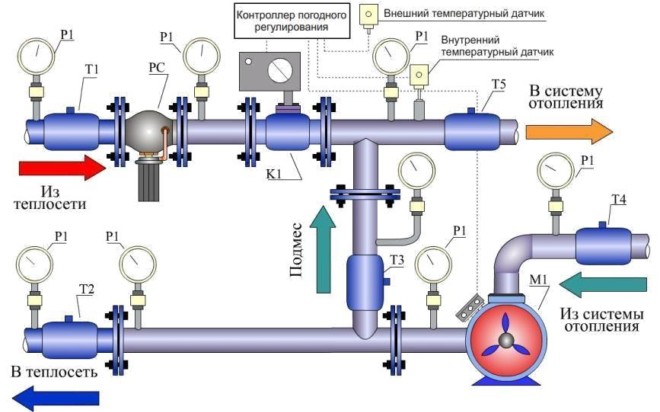

В системах отопления клапан позволяет разделить контуры, направить водный поток в нужном направлении в каждом из них и предотвратить попадание уже подогретой жидкости обратно в систему холодного водоснабжения.

Наличие этого простого и недорогого устройства помогает предотвратить серьезные и дорогостоящие поломки.

Порядок и нюансы установки

Перед установкой запорного элемента после насоса следует учитывать, что мощность прибора уменьшится за счет преодоления сопротивления пружины или затвора. Но зато насосу не придется все время нагнетать давление в системе, оно создается однажды и впоследствии только поддерживается. Таким образом, работа агрегата становится более рациональной.

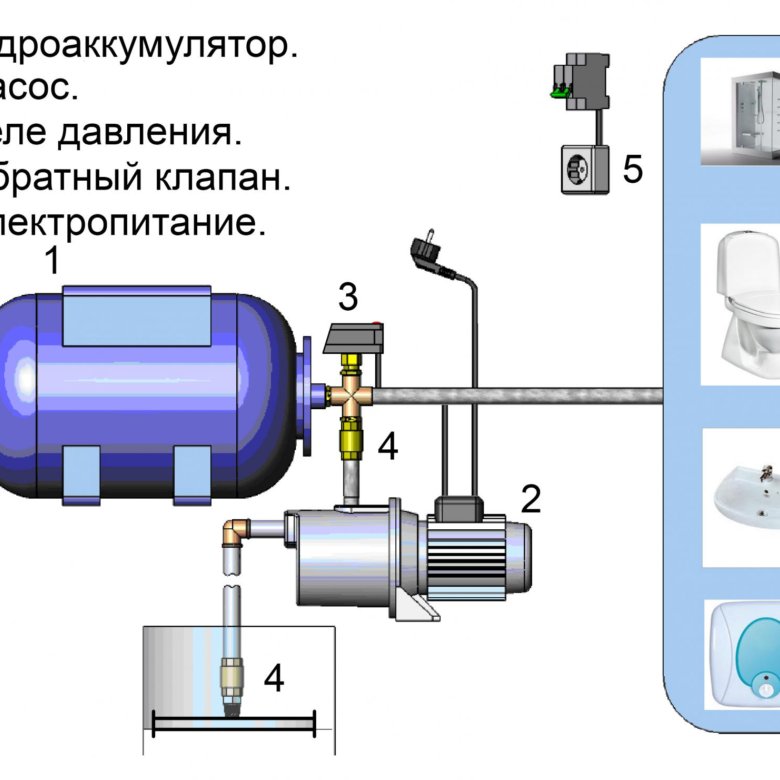

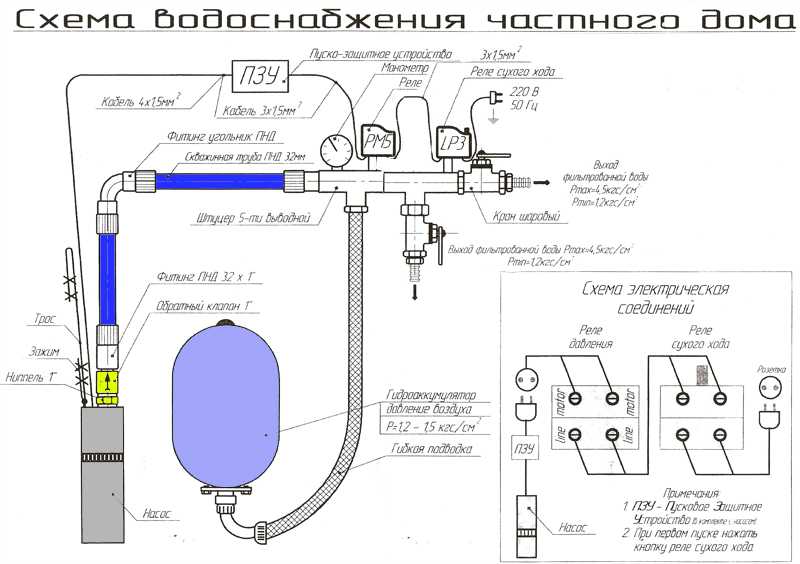

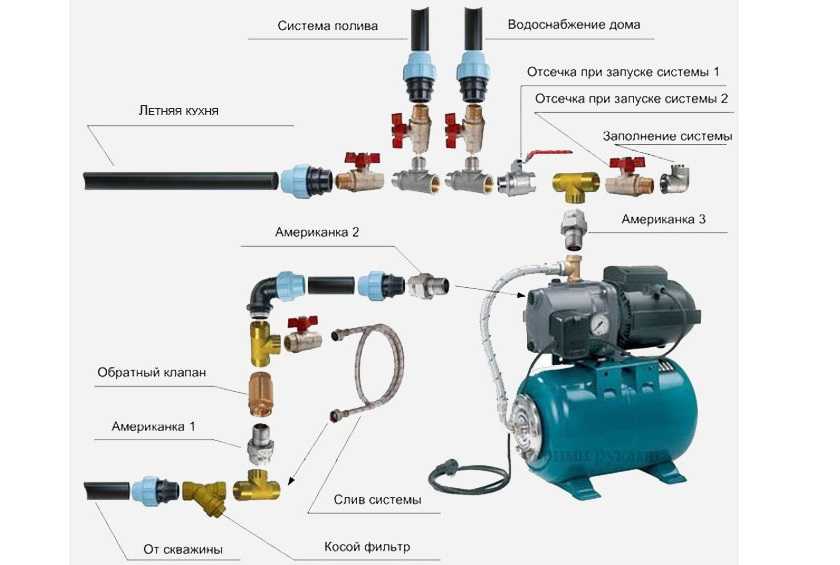

На систему водопровода обратный клапан подсоединяют перед насосной станцией, используя сгон на случай ее смены, или к всасывающей трубе за храповиком.

Если устройство устанавливается на уже смонтированную систему водопровода, место установки выбирается между насосом и насосной станцией. Необходимо сделать разрыв трубопровода, на один его край установить клапан и соединить сгоном с другим краем.

В канализационных трубах устройство устанавливается для предотвращения обратного тока отработанной воды и отходов жизнедеятельности. Таким образом можно избежать утечки жидкости через унитаз при засорении общей канализации. Установка производится на горизонтальном или на вертикальном срезе в действующую или новую систему канализации, в местах, где есть трубы нужного диаметра. Диаметр запорного клапана здесь может быть от 50 до 100 мм. Соединение делается с помощью переходника с чугуна на пластик. Для врезки в чугунную трубу понадобится углошлифовальная машина.

На одноконтурной системе отопления обратный клапан нужен, только если поток воды в ней обеспечивается движением вследствие нагрева, без участия насоса.

Есть системы параллельного движения, где наряду с естественным течением воды используется насос. Установка клапана в этом случае необходима.

Для установки запорного элемента на систему водоснабжения и отопления необходимы инструменты для врезки в трубу: болгарка для металлических труб, а для пластиковых подойдет обычная ножовка. На трубах из металла для соединения необходимо сделать резьбу с помощью резьбонарезочного инструмента. Устанавливается обратный клапан с использованием разводного и газового ключа. После этого труба, к которой прикручено устройство, соединяется с другой ее частью сгоном с помощью нужного ключа. Для соединения пластиковых труб используются специальные переходники.

Два способа определения места установки обратного клапана

Сегодня давайте обсудим положение установки обратного клапана. Как определить место установки обратного клапана? В чем разница между обратным клапаном, установленным перед насосом, и обратным клапаном, установленным за насосом? Где применяется обратный клапан, установленный перед насосом? Обратные клапаны обычно используются вместе с другими клапанами. Где должны быть установлены обратные клапаны, когда они используются вместе с другими клапанами? Далее мы познакомим вас с конкретными методами.

Обратный клапан, также известный как обратный обратный клапан, представляет собой автоматический клапан. Он зависит от давления протекающей среды в трубопроводе, которое толкает диск клапана, закрывая и открывая клапан. Когда среда перестает течь и диск обратного клапана закрывается, он может эффективно предотвратить обратный поток среды в трубопроводе, что играет большую роль в обеспечении безопасности трубопровода.

1. Обратные клапаны классифицируются по конструкциям

В отличие от латунных шаровых кранов для воды, обратные клапаны можно разделить на подъемный обратный клапан, поворотный обратный клапан и дроссельный обратный клапан. Подъемные обратные клапаны можно разделить на вертикальные и прямоточные. Поворотные обратные клапаны делятся на одинарные, двойные и многоклапанные. Дроссельные обратные клапаны делятся на двустворчатые и одностворчатые. Вышеуказанные обратные клапаны можно разделить на резьбовое соединение, фланцевое соединение, сварку и межфланцевое соединение.

2. Два способа определения положения установки обратного обратного клапана

Обратный клапан устанавливается для обеспечения направления потока воды внутри водяного насоса, чтобы обеспечить нормальную работу водяного насоса. Поэтому положение установки обратного клапана можно разделить на две ситуации: до или после водяного насоса.

Один устанавливается на конце вертикальной всасывающей трубы перед водяным насосом, также известный как донный клапан. Цель состоит в том, чтобы заполнить насос первичной водой, не перекачивая первичную воду. Когда в насосе нет воды, а всасывающая труба перед насосом, насос может работать только на холостом ходу и не может перекачивать воду, поэтому насос должен быть заполнен водой, чтобы перекачивать воду.

Установка этого обратного обратного клапана осуществляется над уровнем жидкости, также известным как метод отрицательного давления. Другой установлен за водяным насосом. Такой способ установки удобен, когда уровень жидкости выше водяного насоса. При запуске и остановке водяного насоса нет необходимости закрывать выпускной клапан водяного насоса, особенно для системы водяного насоса магистральной трубы, чтобы предотвратить обратный поток.

Еще одна инструкция от производителей редукционных клапанов из бронзы заключается в том, что обратный клапан должен быть установлен на выходе из насоса и перед выпускным регулирующим клапаном для обслуживания. Как правило, первым выходом насоса является мягкое соединение (амортизатор), следующим является обратный клапан, а затем запорный клапан.

(1) Сначала установите обратный клапан, а затем задвижку или дисковый затвор

Преимущества: он может защитить обратный клапан, особенно в параллельных насосах. Когда один насос не запускается, его выпускной клапан закрыт, а другой насос запускается, сила удара воспринимается задвижкой или дроссельной заслонкой. В случае выхода из строя обратного клапана система изоляции впускного и выпускного клапанов может быть закрыта для ремонта.

(2) Установите задвижку или дисковый затвор перед обратным клапаном

Преимущества: он может защитить дроссельную заслонку или задвижку, а сила удара воспринимается обратным клапаном.

Вообще говоря, из-за частого открывания и закрывания обратного клапана внутренние соединительные и уплотнительные детали легко повредить. Чтобы облегчить ремонт и предотвратить отключение всей системы из-за отказа обратного клапана, обратный клапан будет установлен перед выпускной задвижкой или дроссельной заслонкой.

Связанные новости и блог

7-я Национальная конференция по обмену в Китае

Компания Weidouli Valves представит на 7-й Китайской национальной конференции по обмену технологиями в области гидрометаллургического машиностроения, которая пройдет с 24 по 26 апреля 2019 г. С 24 по 26 апреля 2019 г. в Сямэне, Фуцзянь / Weidouli Valves… Принцип работы и метод испытания под давлением шаровых кранов и задвижек

Ⅰ. Шаровые краны1. Принципы работы шаровых крановПо определению шаровой кран – это клапан, в котором открывающая и закрывающая часть (шар) приводится в движение штоком клапана и вращается вокруг оси…

42-дюймовая задвижка, разработанная и произведенная Weidouli независимо, успешно доставлена

Недавно, благодаря совместным усилиям различных отделов Weidouli, 42-дюймовая задвижка, независимо разработанная и произведенная Weidouli, была успешно разработана и доставлена! Этот успех принес…

Целью использования шарового обратного клапана является предотвращение обратного потока в трубе. Шаровые обратные клапаны достигают этого за счет использования сферического шара внутри пути потока, который пропускает поток только в одном направлении. В этой статье вы узнаете, как работают шаровые обратные клапаны, рассмотрите схему и сравните ее с поворотным обратным клапаном и с обычным шаровым краном.

Как работают шаровые обратные клапаны

Типичный шаровой обратный клапан состоит из подпружиненного шара, который упирается в седло внутри корпуса клапана. Когда жидкость под давлением течет в одном направлении, она прижимает шарик к пружине, заставляя ее подниматься и пропуская жидкость. Но если жидкость без давления течет в обратном направлении, шар опускается вниз или к седлу за счет восстанавливающей силы пружины и перекрывает путь потока.

В дополнение к пружинящему действию шар имеет немного больший диаметр, чем диаметр седла/сквозного отверстия. Кроме того, седло клапана конически сужается, чтобы правильно направлять шар, обеспечивая надежное уплотнение. Эти особенности позволяют клапану работать эффективно, сохраняя при этом простую конструкцию. Из-за того, как работает клапан, производительность насоса всегда должна быть достаточной для преодоления жесткости пружины. Если производительность насоса падает, следует использовать шарик меньшего размера или пружину меньшей жесткости.

Применение шаровых обратных клапанов

Простота и эффективность конструкции шарового обратного клапана делают его популярным в различных областях применения. Одной из распространенных отраслей, в которой используются эти типы клапанов, является сантехническая промышленность. Множество систем водоснабжения, включая разбрызгиватели, водоотливные насосы и водонагреватели, используют их для обеспечения однонаправленного потока. Поскольку они предотвращают обратный поток, потенциально загрязненная вода после клапана не может повторно попасть в линию подачи. Это ключевая особенность систем водоснабжения.

Шаровые обратные клапаны из ПВХ, латуни или нержавеющей стали используются для подачи питьевой воды. В большинстве приложений требуются металлические клапаны для обеспечения повышенной долговечности. Еще одно распространенное использование шаровых обратных клапанов – на насосных станциях. Присутствие твердых загрязняющих веществ в таких системах может увеличить потребность в перекачивании. Таким образом, самоочищающееся действие шара во время работы помогает поддерживать работоспособность клапана. Кроме того, это сводит к минимуму потребность во вмешательстве, что делает обслуживание минимальным.

На заводах, использующих процессы литья под давлением для продвижения пластика вперед без обратного скольжения, популярны шаровые обратные клапаны. В тех случаях, когда добываемой жидкостью не является вода, совместимость может стать проблемой, поэтому выбор правильного материала клапана имеет важное значение.

Схема шарового обратного клапана

Как и другие клапаны, шаровой обратный клапан имеет корпус, седло и затвор. Но его ключевой особенностью является механизм предотвращения обратного потока с помощью системы шариков и пружин.

Шаровой обратный клапан Диаграмма

Когда давление на входе увеличивается до определенной точки, клапан открывается и пропускает поток в нужном направлении. На практике это давление называется давлением открытия и должно быть достигнуто на стороне входа, чтобы открыть клапан и позволить потоку двигаться вниз по течению.

Также давление открытия должно превышать противодавление в системе. Если это давление не достигается, возможно, из-за отключения насоса или плохой работы, усилие пружины закрывает клапан, как показано в части «В» диаграммы. В качестве альтернативы, в некоторых конструкциях клапанов используется свободно плавающий шар без пружины. Для достижения той же функции необходим обратный поток или конфигурация должна быть такой, чтобы сила тяжести могла вернуть шар на седло, когда давление на входе ниже давления открытия.

Шаровой обратный клапан и поворотный обратный клапан

Поворотные обратные клапаны выполняют ту же функцию, что и шаровые обратные клапаны, обеспечивая однонаправленный поток в трубах. Однако есть несколько отличий, как показано в таблице ниже.

Шаровой обратный клапан	Поворотный обратный клапан
Запорный элемент представляет собой шар, который поднимается под действием давления открытия и возвращается под действием пружины или силы тяжести.	Для поворотного обратного клапана затвор представляет собой диск, который качается на валу или шарнире для ограничения или пропуска потока.
Он универсален в применении, так как подходит как для горизонтального, так и для вертикального потока.	Хотя он используется как в горизонтальном, так и в вертикальном потоке, он не поддерживает нисходящий вертикальный поток.
Рабочий механизм прост, но шаровая конструкция делает его более дорогим, чем поворотный обратный клапан.	Поскольку вместо мяча используется хлопушка, это дешевле. Разница в стоимости может быть значительной при работе над большими проектами с несколькими клапанами.
Гидравлический удар легко свести к минимуму за счет увеличения размера шара.	Его поворотное действие усугубляет любые проблемы с гидравлическим ударом.
Пропускной способности препятствует присутствие шарика на пути потока. Тем не менее, это делает его более компактным и способным поместиться в труднодоступных местах.	Обеспечивает большую пропускную способность, особенно при использовании конфигурации с верхней петлей. Но требуется больше места, чтобы обтюратор открывался и закрывался.

Шаровой обратный клапан в сравнении с поворотным обратным клапаном

Шаровой обратный клапан в сравнении с обычным шаровым клапаном

Несмотря на то, что шаровой обратный клапан и обычный шаровой клапан имеют один и тот же тип затвора, между ними есть несколько различий, как показано в таблице ниже.

Примечание. Обычный шаровой кран не работает самостоятельно и не остановит поток в любом направлении, если только он не будет закрыт с помощью доступного метода приведения в действие.

Шаровой обратный клапан

Обычный шаровой кран

Поток однонаправленный.

Поток может происходить в любом направлении, пока клапан находится в открытом положении.

Шар твердый, поэтому он поднимается с седла, чтобы обеспечить поток, и возвращается к седлу, препятствуя потоку.
