Обзор: обратный клапан
Прежде чем выбрать оборудование и начать монтаж системы водоснабжения коттеджа, обратите внимание на важные нюансы. Каждая деталь должна быть на своем месте, в том числе и обратный клапан. Какой купить? Смотрите видеообзор, читайте подробности в разделе сайта «Обвязка скважин». Хотите, чтобы в Вашем кране всегда была холодная вода – в нужном количестве, отличного качества? Тогда звоните нам, и специалисты Компании «Урал-Гидро» предложат лучшее решение именно для Вашего дома, с гарантией.
Установка обратного клапана на воду
Зачем устанавливается обратный клапан? Требуется он для того, чтобы система поддержания давления водоснабжения в доме работала корректно, то есть вода не убегала обратно в скважину после того, как скважинный насос накачает нужное давление (иначе он будет действовать постоянно).
Типы обратных клапанов: в чем разница?
Подразделяются обратные клапаны по типу на горизонтальные и вертикальные. Горизонтальный обратный клапан является дублирующим. А вот вертикальный должен обязательно присутствовать в каждой нормальной системе водоснабжения дома. Если он отсутствует, ждите самых разных неприятностей, так как система начнет сбоить. К примеру, Вы открываете кран, но вместо того, чтобы подавать воду, сначала он чихает и плюется. Реле при этом щелкает несколько раз, трубы «вздрагивают», соединения развинчиваются – недалеко до протечек и аварий.
Из-за чего это происходит? Когда насос создает давление выше 4 атмосфер, то из воды начинает выделяться воздух, как говорят, «система завоздушивается». На участках с железными трубами или соединениями (а они обязательно есть в контуре) запускаются окислительно-восстановительные процессы. Как результат, в трубопроводе уже внутри дома образуются налет, ржавчина, что, конечно же, сказывается на качестве воды.
Клапан обратный вертикальный и горизонтальный: особенности
Давайте рассмотрим обычный вертикальный клапан на воду с латунным седлом. Возможны разные диаметры: 2-дюймовый, ду 1,4 на насосы Грундфос или 1-дюймовый на модель насоса Водолей.
В механизме есть шторка с резиновым уплотнением, пружинка, автоматически закрывающая обратный отток воды. В целом устройство довольно простое, и работает такой обратный клапан (хотя и китайского производства) вполне надежно.
Основной причиной выхода из строя становится попадание песчинок или мелких камушков в зазор – тогда шторка закрывается не полностью, пропуская воду. В этом случае обратный клапан нужно демонтировать, почистить и поставить обратно.
Еще один вид – горизонтальный механический обратный клапан, необходимый для предотвращения потери давления в системе водоснабжения. Механическая шторка отсекает обратное поступление и утекание воды в скважину. Оснащено устройство резиновым уплотнителем, рычажком.
Его не рекомендуется устанавливать под углом. Это самый дешевый из возможных вариантов и самый ненадежный.
Электромагнитный обратный клапан: есть плюсы
В чем отличие типа электромагнитного обратного клапана? В его механизме есть электропривод, внутри шаровый кран. Устанавливается он горизонтально, но может быть расположен и под углом. Работу такого обратного клапана легко контролировать при помощи электричества. Например, если вы уехали в зимний отпуск, а в это самое время отключили электричество и дом начинает замерзать, то шторка электромагнитного клапана автоматически откроется, следовательно, вода из системы сольется, и трубы не порвет. Также устройство удобно использовать в системах водоснабжения дома с постоянным давлением при посезонном использовании.
Насос для скважины и встроенный обратный клапан
Обзор будет не полным без упоминания встроенного обратного клапана. Их, как правило, можно увидеть в хороших дорогих скважинных насосах различных модификаций.
В случае необходимости обратный встроенный клапан удаляется при помощи простых пассатижей согласно инструкции.
* Выбор за Вами! Хотите знать больше об элементах системы холодного водоснабжения дома или коттеджа? Смотрите наши новые видеообзоры. Полная информация о грамотном подборе оборудования – от скважины на воду до крана – в разделе сайта «Обвязка скважин».
Обратный клапан – что это такое и зачем он нужен
- Для чего нужен?
- Установка обратного клапана
- Схема установки
- Разновидности и типы
- Устройство и возможное проблемы эксплуатации
Для чего нужен?
Обратный клапан требуется для того, чтобы система поддержания давления в водопроводе, работала корректно. То есть, вода не будет уходить обратно в колодец после того, как насос накачает давление, иначе он будет работать постоянно.
Установка обратного клапана

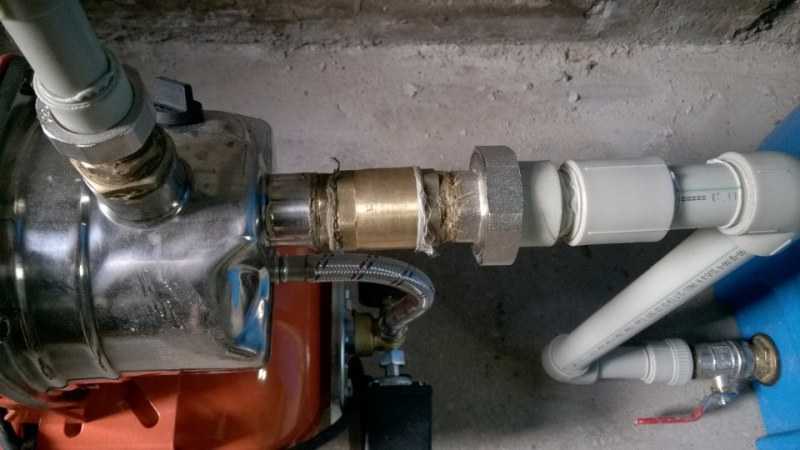

Клапан можно установить на насос, либо непосредственно в доме. В первом случаем вариант соединения следующий:
- Колодезный насос;
- Обратный клапан;
- Муфта;
- Водоподъемная труба.
Схема установки
Разновидности и типы
Основные вида – это:
- вертикальный;
- горизонтальный;
- поворотный.
Отличаются диаметром соединения. Ходовые размеры при подключении водопровода из колодца:
- 2″,
- 1″3/4,
- 1″.
* размер указан в дюймах.
Также имеются технологические деления:
- механические;
- электромагнитные.
Электромагнитный клапан интересен тем, что контроль его работы происходит с помощью электричества. Если в доме отключается электричество и дома замерзает без отопления, шторка клапана автоматически откроется и вода из системы водоснабжения сольется, тем самым предотвратит промерзания труб, и как следствие их деформацию.
Электромагнитные клапаны рекомендует для установки в системе автономного водоснабжения частного дома для поддержания постоянного давления при сезонном использовании, на даче например.
Вертикальный является обязательным звеном, горизонтальный же используется как дублирующий.
Если вертикальный обратный клапан отсутствует, система работает некорректно. При открытии крана, он начинает “чихать” и только потом приходит подача воды, реле при этом щелкает несколько раз, в трубах создаётся вибрация, что приводит к развинчиванию соединений. Если насос создает давление выше 4 атмосфер, из воды выделяется воздух, система “завоздушивается”, что приводит к окислительным процессам на металлических узлах (вентилях, муфтах), они покрываются налетом, ржавчиной.
Устройство и возможное проблемы эксплуатации
Устройство узла простое, что не может не радовать. Состоит из цилиндра в котором расположена стержень с пружиной и автоматическая шторка с резиновым уплотнением. С одной стороны вода впускается, с другой выпускается, соответственно, вода проходит в одну сторону.
Основанная причина поломки клапана – попадание песчинок, камушков или грязи в зазор шторки, тогда она закрывается не до конца и спускает воду.
Для ремонта необходимо демонтировать узел, почистить (если это возможно) и поставить обратно.
При покупке насоса для колодца, обратите внимание, встречаются оборудование со встроенным обратным клапаном. В случае необходимости, он легко демонтирует. Такой решение оптимально для дачи.
Возможно, материал будет полезен вашим знакомым. Поделитесь статьей в социальных сетях.
Оцените статью
Другие интересные статьи
- Все о водоносных слоях
- 4 мифа о воде
- Этапы чистки колодцев
- Зачем утеплять колодец
Вернуться к списку статей
Перейти в раздел водоснабжения
§ 9-304 ПРЕДОТВРАЩЕНИЕ ОБРАТНОГО ПОТОКА/ОБРАТНОГО ПОТОКА; ПОЛИТИКА И ЦЕЛЬ.
Перейти к основному содержанию
Перейти к содержимому кода (пропустить выбор раздела)
Сравните с:
Обзор Спрингфилда
Спрингфилд, Небраска Свод постановлений
МУНИЦИПАЛЬНЫЙ КОДЕКС ГОРОДА СПРИНГФИЛД 9 000OFFINGFIELD 000BRINGFIELD 00BRINGFIELD СПРИНГФИЛД, НЕБРАСКА 2020
ПРИНЯТИЕ ПОСТАНОВЛЕНИЯ
ГЛАВА 1: АДМИНИСТРАТИВНАЯ
ГЛАВА 2: КОМИССИИ И СОВЕТЫ
Глава 3: Департаменты
Глава 4: Здравоохранение и санитария
Глава 5: Движение
Глава 6: Полицейские правила
ГЛАВА 7: Правила пожара
Глава 8: Общественные пути и собственность
Глава 9: Строительные правила
ГЛАВА 10: ПРАВИЛА ДЕЛОВОЙ ДЕЯТЕЛЬНОСТИ
ГЛАВА 11: МУНИЦИПАЛЬНОЕ ПЛАНИРОВАНИЕ
§ 9-304 ПРЕДОТВРАЩЕНИЕ ОБРАТНОГО ПОТОКА/ОБРАТНОГО ПОТОКА; ПОЛИТИКА И ЦЕЛЬ.
1. Цель разделов 9с 303 по 9-313 предназначен для защиты общественной системы водоснабжения города Спрингфилд от возможности загрязнения путем изоляции реальных или потенциальных источников загрязнения или загрязнения, которые могут попасть обратно в общественную систему водоснабжения. Разделы с 9-305 по 9-313 предусматривают поддержание постоянной программы контроля перекрестных соединений, которая будет систематически и эффективно предотвращать загрязнение или загрязнение систем снабжения питьевой водой.
2. Управляющий несет ответственность за реализацию программы предотвращения обратного потока, как указано в настоящей статье. Если, по мнению Управляющего, для безопасности системы водоснабжения общего пользования требуется утвержденное устройство предотвращения обратного потока, то Управляющий письменно уведомляет потребителя об установке указанного устройства в каждом рекомендуемом месте. Менеджер должен проверить и одобрить все установки необходимых устройств предотвращения обратного потока.
Расходы на приобретение, установку и техническое обслуживание устройства предотвращения обратного потока несет потребитель. Потребитель устанавливает устройство предотвращения обратного потока. Сразу после установки устройство предотвращения обратного потока должно быть осмотрено руководителем. Ежегодные испытания всех двойных обратных клапанов и устройств зоны пониженного давления должны проверяться Менеджером. Если Менеджер сочтет необходимым техническое обслуживание или ремонт, необходимо связаться с владельцем и отдать приказ о проведении всего необходимого ремонта или технического обслуживания. Владелец должен завершить все техническое обслуживание или ремонт в течение тридцати (30) дней; в противном случае владелец считается нарушившим постановление об обратном потоке и подлежит отключению услуги, как предусмотрено в разделе 9.-312.
3. Ни одно лицо не может устанавливать или обслуживать подключение к водопроводу, содержащее перекрестные соединения с общественной системой водоснабжения или системой питьевого водоснабжения потребителя, если такие перекрестные соединения не устранены или не контролируются в соответствии с настоящей статьей и в соответствии с требованиями законы и постановления Департамента здравоохранения штата Небраска.
4. Для целей настоящего постановления о предотвращении обратного потока всякий раз, когда Менеджер должен принять какое-либо решение или интерпретацию, или всякий раз, когда делается ссылка на тот факт, что Менеджер должен вынести суждение, такое решение, интерпретация или суждение должны соответствовать с положениями настоящего постановления о предотвращении обратного потока и любыми другими применимыми положениями Кодекса города Спрингфилд, а также федеральными законами или постановлениями штата.
Глава 13.08 ПРОГРАММА КОНТРОЛЯ КРОССОВ
Разделы:
13.08.010 Назначение.
13.08.020 Определения.
13.08.030 Требования к защите кроссовых соединений.
13.08.040 Устройства предотвращения обратного потока.
13.08.050 Инспектор пользователей.
13.08.060 Административные процедуры.
13.08.070 Отключение водоснабжения.
13.08.010 Назначение.
A. Целью этой главы является: (1) защита общественного водоснабжения от фактического или потенциального перекрестного подключения путем изоляции внутри помещения загрязнения, которое может произойти из-за неустановленного или несанкционированного перекрестного подключения в помещении; (2) устранить существующие соединения между системами питьевой воды и другими источниками воды, которые не одобрены как безопасные и пригодные для питья для потребления человеком; (3) устранить перекрестные связи между системами питьевого водоснабжения и источниками загрязнения; и (4) предотвратить создание перекрестных соединений в будущем.
B. Эти правила приняты в соответствии с Административным кодексом Калифорнии, Раздел 17, Общественное здравоохранение, озаглавленным Правилами, касающимися кросс-соединений.
C. Незаконно, чтобы какое-либо лицо, фирма или корпорация в любое время производили или обслуживали или вызывали изготовление или обслуживание, временно или постоянно, в течение любого периода времени, любого перекрестного соединения между водопроводными трубами или водопроводными приборами. снабжается водой отделом водного хозяйства и любым другим источником водоснабжения или для обслуживания любого сантехнического оборудования или других принадлежностей или приспособлений, которые по причине своей конструкции могут вызывать или допускать обратный поток воды или других веществ в систему водоснабжения отдела и/или обслуживание водопроводных труб или арматуры любого потребителя отдела. (Предыдущий код § 18.31)
13.08.020 Определения.
Используемый в данной главе:
«Стандарт AWWA» означает официальный стандарт, разработанный и одобренный Американской ассоциацией водопроводных сооружений (AWWA).
“Разделение воздушного зазора” означает физический разрыв между подающей трубой и приемным сосудом. Воздушный зазор должен быть не менее чем в два раза больше диаметра питающей трубы, измеренного по вертикали над верхним ободком сосуда, и ни в коем случае не менее одного дюйма.
«Утвержденное устройство для предотвращения обратного потока» означает устройства, которые прошли лабораторные и полевые оценочные испытания, проведенные признанной испытательной организацией, которая продемонстрировала свою компетентность в проведении таких испытаний Департаменту здравоохранения штата Калифорния.
«Утвержденное водоснабжение» означает любое водоснабжение, пригодность которого для питья регулируется государственным или местным органом здравоохранения.
«Вспомогательный источник» означает любой источник воды в помещении или доступный для него, кроме утвержденного источника воды.
“Обратный поток” означает состояние потока, вызванное перепадом давления, которое вызывает поток воды или других жидкостей, газов, смесей или веществ в распределительные трубы питьевой воды из любого источника или источников, кроме утвержденный источник водоснабжения.
Обратный сифон – одна из причин обратного потока. Обратное давление является другой причиной.
«Загрязнение» означает ухудшение качества питьевой воды любым посторонним веществом, которое создает опасность для здоровья населения или может ухудшить полезность или качество воды.
«Перекрестное соединение» означает любое незащищенное фактическое или потенциальное соединение между системой снабжения питьевой водой, используемой для подачи воды для питьевых целей, и любым источником или системой, содержащей неутвержденную воду или вещество, которое не является или не может быть одобрено как безопасное, полезное и пригодное для питья . Перепускные устройства, перемычки, съемные секции, поворотные или переключающие устройства или другие устройства, через которые может происходить обратный поток, должны рассматриваться как перемычки.
“Узел двойного обратного клапана” означает узел, состоящий как минимум из двух независимо действующих обратных клапанов, включая плотно закрывающиеся запорные клапаны с каждой стороны узла обратного клапана и контрольные краны, имеющиеся для проверки водонепроницаемости каждого обратного клапана.
«Агентство здравоохранения» означает Департамент здравоохранения штата Калифорния или местное агентство в отношении небольшой системы водоснабжения.
«Местное агентство здравоохранения» означает департамент здравоохранения округа Напа.
«Лицо» означает физическое лицо, корпорацию, компанию, ассоциацию, товарищество, муниципалитет, коммунальное предприятие или другой государственный орган или учреждение.
«Помещения» означает любые и все участки на территории заказчика, которые обслуживаются или могут обслуживаться системой водоснабжения общего пользования.
«Коммунальная система водоснабжения» означает систему снабжения населения водопроводной водой для потребления человеком, которая имеет пять или более соединений или регулярно обслуживает в среднем двадцать пять (25) человек ежедневно не менее шестидесяти (60) дней вне года.
«Регенерированная вода» означает сточные воды, которые в результате обработки пригодны для использования не только для питья.
“Устройство предотвращения обратного потока по принципу пониженного давления” означает устройство, включающее два или более обратных клапана и автоматически работающий дифференциальный предохранительный клапан, расположенный между двумя обратными клапанами, плотно закрывающийся запорный клапан с каждой стороны узла обратного клапана и оборудованный с необходимыми контрольными кранами для тестирования.
«Сервисное присоединение» относится к точке присоединения трубопровода пользователя к объектам поставщика воды.
«Поставщик воды» означает лицо, которое владеет утвержденной системой водоснабжения или эксплуатирует ее.
«Водопользователь» означает любое лицо, получающее воду из утвержденной системы водоснабжения. (Предыдущий код § 18.32)
13.08.030 Требования к защите перекрестного соединения.
A. Общие положения.
1. Незащищенные перемычки с коммунальным водопроводом запрещены.
2. Всякий раз, когда защита от обратного потока будет сочтена необходимой, департамент потребует от водопользователя установить утвержденное устройство предотвращения обратного потока за свой счет для продолжения предоставления услуг или до того, как будет предоставлена новая услуга.
3. В случае признания необходимости защиты от противотока на водопроводе, входящем в помещение водопользователя, все без исключения водопроводы от водопровода ведомства, входящие в такие помещения, здания или сооружения, должны быть защищены утвержденным устройством предотвращения обратного подпора. Тип устанавливаемого устройства должен соответствовать требованиям этой главы.
B. Там, где требуется защита.
1. Каждое техническое присоединение от ведомственного водопровода для подачи воды в помещения, имеющие вспомогательный водопровод, должно быть защищено от обратного перетока воды из помещения в коммунальную водопроводную систему, если вспомогательный водопровод не принят в качестве дополнительного источника департаментом и утверждается уполномоченным органом общественного здравоохранения.
2. Каждое технологическое присоединение от системы водопровода ведомства для подачи воды в любые помещения, в которых осуществляется обращение с каким-либо веществом таким образом, что это может позволить его попадание в систему водоснабжения, должно быть защищено от обратного потока воды из помещения в общественное система.
3. Устройства предотвращения обратного потока должны быть установлены на служебном соединении с любыми помещениями, имеющими: (a) внутреннюю перекрестную связь, которую нельзя постоянно исправлять и контролировать в соответствии с требованиями государственных или местных органов здравоохранения и департамента; или (b) запутанная сантехника и трубопроводы, или когда доступ ко всем частям помещения затруднен для целей осмотра, что делает невозможным или практически невозможным установить, существуют ли перекрестные соединения.
C. Требуется тип защиты.
1. Вид защиты, который должен быть обеспечен для предотвращения обратного подтока в утвержденный водопровод, должен соответствовать степени опасности, существующей в помещении потребителя. Тип защитного устройства, которое может потребоваться (перечислено с возрастающим уровнем защиты), включает в себя: узел двойного обратного клапана (DC), устройство предотвращения обратного потока по принципу пониженного давления (RP) и разделение воздушного зазора (AG).
Степень опасности | Минимальный тип предотвращения обратного потока | |
а. | Сточные воды и опасные вещества. |
|
я. | Помещения, в которых система водоснабжения общего пользования используется для дополнения подачи оборотной воды. | АГ |
ii. | Помещения, в которых установлены насосные и (или) очистные сооружения и отсутствует взаимосвязь с системой питьевого водоснабжения. Это не включает в себя дом на одну семью, в котором есть насос для подъема сточных вод. RP может быть предоставлен вместо AG, если это одобрено агентством здравоохранения и департаментом. | АГ |
III. | Помещения, в которых используется оборотная вода и отсутствует взаимосвязь с системой питьевого водоснабжения. RP может быть предоставлен вместо AG, если это одобрено агентством здравоохранения и департаментом. | АГ |
ив. | Помещения, в которых обрабатываются опасные вещества любым способом, при котором вещества могут попасть в систему питьевой воды. Это не включает в себя дом на одну семью, в котором есть насос для подъема сточных вод. RP может быть предоставлен вместо AG, если это одобрено агентством здравоохранения и департаментом. | АГ |
по сравнению с | Помещения, в которых имеются оросительные системы, в которые вводятся или могут вводиться удобрения, гербициды или пестициды. | РП |
б. | Вспомогательные источники воды. |
|
я. | Помещения, в которых имеется неутвержденный вспомогательный водопровод, соединенный с водопроводной сетью общего пользования. RP или DC могут быть предоставлены вместо AG, если это одобрено агентством здравоохранения и департаментом. | АГ |
ii. | Помещения, в которых имеется неутвержденный вспомогательный водопровод и нет взаимосвязей с системой общего водоснабжения. | РП |
в. | Системы противопожарной защиты. |
|
я. | Помещения, в которых противопожарная система питается непосредственно от водопроводной системы общего пользования и имеется неутвержденный вспомогательный водопровод на территории или в помещение (не соединенный между собой). | ДК |
ii. | Помещения, в которых пожарная система питается от общего водопровода и взаимосвязана с неутвержденным вспомогательным водопроводом. | АГ |
III. | Помещения, в которых система пожаротушения питается от системы общего водоснабжения и где используются либо приподнятые резервуары для хранения, либо пожарные насосы, всасывающие воду из частных резервуаров или резервуаров. | ДК |
д. | Пункты водопоя в доках и морские сооружения. | ДК |
я. | Гидранты пирсовые для подачи воды на суда любого назначения. | РП |
ii. | Помещения, в которых находятся морские сооружения. | РП |
эл. | Помещения, в которые вход ограничен, так что проверки на перекрестные соединения не могут проводиться с достаточной частотой или в достаточно короткие сроки, чтобы гарантировать отсутствие перекрестных соединений. | РП |
ф. | Помещения, в которых неоднократно устанавливались или восстанавливались перекрестные соединения. | РП |
DC может быть предоставлен вместо RP, если это одобрено агентством и департаментом здравоохранения.
RP может быть предоставлен вместо AG, если это одобрено агентством и департаментом здравоохранения.
2. Два и более водопровода, подающих воду из разных уличных сетей в одно и то же здание, сооружение или помещение, через которые может проходить межуличная магистраль, должны иметь не менее стандартного обратного клапана на каждом водопроводе, расположенном рядом с и на стороне собственности соответствующих метров. Такой обратный клапан не считается адекватным, если предотвращение обратного потока считается необходимым для защиты сети отделения от загрязнения или загрязнения; в таких случаях требуется установка утвержденных устройств предотвращения обратного потока на таких коммуникационных соединениях. (Предыдущий код § 18.33)
13.08.040 Устройства предотвращения обратного потока.
A. Утвержденные устройства предотвращения обратного потока.
1. Только устройства предотвращения обратного подпора, одобренные департаментом, допускаются к установке водопользователем, подключенным к системе питьевого водоснабжения департамента.
2. Отдел предоставит список утвержденных устройств предотвращения обратного потока любому пострадавшему клиенту по запросу.
B. Установка устройства предотвращения обратного потока.
Устройства предотвращения обратного потока должны быть установлены в порядке, предусмотренном Разделом 7603, Разделом 22 Административного кодекса штата Калифорния. Расположение устройств должно быть как можно ближе к месту подключения пользователя. Департамент должен иметь окончательные полномочия в определении требуемого местоположения устройства предотвращения обратного потока.
1. Разделение воздушным зазором (AG). Воздушный зазор должен располагаться на стороне пользователя и как можно ближе к сервисному соединению, насколько это практически возможно. Все трубопроводы от сервисного соединения к приемному резервуару должны быть выше уровня земли и полностью видны. Использование воды не должно осуществляться в любой точке между техническим соединением и воздушным зазором.
Трубопровод подвода воды должен заканчиваться на расстоянии не менее двух диаметров трубы от подводящего патрубка, но ни в коем случае не менее чем на один дюйм выше переливного края приемного резервуара.
2. Устройство предотвращения обратного потока (RP) по принципу пониженного давления. Утвержденное устройство предотвращения обратного потока, работающее по принципу пониженного давления, должно быть установлено со стороны пользователя и как можно ближе к сервисному патрубку, насколько это практически возможно. Устройство должно быть установлено на высоте не менее двенадцати (12) дюймов над уровнем земли и не более чем на тридцати шести (36) дюймах над уровнем земли при измерении от нижней части устройства и с боковым зазором не менее двенадцати (12) дюймов. Устройство должно быть установлено таким образом, чтобы оно было легко доступно для технического обслуживания и испытаний. Вода, подаваемая из любой точки между сервисным соединением и устройством пониженного давления, должна быть защищена способом, утвержденным департаментом.
3. Узел двойного обратного клапана (DC). Утвержденный узел двойного обратного клапана должен быть расположен как можно ближе к соединению пользователя и должен быть установлен выше уровня земли, если это возможно, и таким образом, чтобы он был легко доступен для испытаний и обслуживания. Если узел двойного обратного клапана размещается ниже уровня земли, он должен быть установлен в хранилище таким образом, чтобы между дном хранилища и нижней частью устройства было не менее шести дюймов, так что верхняя часть устройства находилась не более чем в не более чем на восемь дюймов ниже уровня земли, поэтому между стороной устройства с контрольными кранами и стороной устройства и стороной свода должен быть зазор не менее шести дюймов. Особое внимание следует уделить двойным обратным клапанам Y-образного типа. Эти устройства должны быть установлены на боку с контрольными кранами в вертикальном положении, чтобы любой обратный клапан можно было снять для обслуживания без снятия устройства.
Своды, не имеющие встроенного дна, должны быть размещены на трехдюймовом слое гравия.
C. Проверка и техническое обслуживание устройства предотвращения обратного потока. Владельцы любых помещений, в которых или по причине которых установлены устройства предотвращения обратного подпора, должны проверить эти устройства лицом, сертифицированным в соответствии с законодательством штата. Устройства предотвращения обратного потока должны проверяться не реже одного раза в год и сразу же после установки, перемещения или ремонта. Департамент может потребовать более частого графика тестирования, если это будет сочтено необходимым. Ни одно устройство не может быть возвращено в эксплуатацию, если оно не функционирует должным образом. Эти устройства должны обслуживаться, ремонтироваться или заменяться всякий раз, когда они обнаруживают дефекты, а все расходы на испытания, ремонт и техническое обслуживание несет водопользователь.
D. Снятие устройства предотвращения обратного потока.
Перед снятием, перемещением или заменой устройства для предотвращения обратного потока необходимо получить разрешение отдела.
1. Снятие. Использование устройства может быть прекращено, а устройство удалено из службы после предоставления департаменту достаточных доказательств, подтверждающих, что опасность больше не существует или вряд ли будет создана в будущем;
2. Переезд. Устройство может быть перемещено после подтверждения отделом того, что перемещение будет по-прежнему обеспечивать требуемую защиту и удовлетворять требованиям к установке. После перемещения устройства потребуется повторное тестирование;
3. Ремонт. Устройство может быть снято для ремонта при условии, что водопользование либо прекращено до завершения ремонта и возвращения устройства в эксплуатацию, либо служебный штуцер оборудован другой защитой от обратного подпора, одобренной ведомством. После ремонта устройства потребуется повторная проверка; и
4. Замена. Устройство может быть снято и заменено при условии, что водопользование прекращено до установки нового устройства.
Все сменные устройства должны быть одобрены департаментом и соответствовать степени опасности. (Приказ 02-5 § 18 (часть): предыдущий код § 18.34)
13.08.050 Руководитель пользователя.
В каждом помещении, где это необходимо, по мнению ведомства, за счет и за счет водопользователя назначается надзиратель за водопользователем. Этот супервизор пользователя должен нести ответственность за мониторинг устройств предотвращения обратного потока и за предотвращение перекрестного соединения. В случае загрязнения системы питьевой воды из-за перекрестного соединения в помещении, руководитель пользователя должен незамедлительно уведомить об этом отдел, чтобы можно было принять соответствующие меры для устранения загрязнения. Водопользователь должен информировать отдел о личности руководителя водопользования, как минимум, ежегодно и всякий раз, когда происходит изменение. (Предыдущий код § 18.35)
13.08.060 Административные процедуры.
A. Обследование системы водоснабжения.
1. Отдел должен рассматривать все запросы на новые услуги, чтобы определить, требуется ли предотвращение обратного потока. Планы и спецификации должны быть представлены в отдел по запросу для рассмотрения возможных опасностей перекрестного подключения в качестве условия обслуживания новых сервисных подключений. Если определено, что для защиты системы водоснабжения общего пользования необходимо устройство предотвращения обратного потока, необходимое устройство должно быть установлено до того, как обслуживание будет предоставлено.
2. Отдел может потребовать проведения инспекции на месте для оценки опасности перекрестного соединения. Департамент направит письменное уведомление с просьбой о назначении инспекции каждому пострадавшему водопользователю. Любой заказчик, который не может или не хочет разрешить осмотр своей трубопроводной системы на месте, должен установить устройство предотвращения обратного потока, которое департамент считает необходимым.
3. Управление может по своему усмотрению потребовать повторной проверки на опасность перекрестного подключения любых помещений, в которые оно подает воду.
Департамент направит письменное уведомление с просьбой о назначении инспекции каждому пострадавшему водопользователю. Любой заказчик, который не может или не хочет разрешить осмотр своей трубопроводной системы на месте, должен установить устройство предотвращения обратного потока, которое департамент считает необходимым.
B. Уведомление клиента — установка устройства.
1. Департамент уведомит водопользователя о результатах исследования с указанием корректирующих действий, которые необходимо предпринять, если это необходимо. На выполнение всех необходимых корректирующих действий, включая установку устройств обратного потока, дается шестьдесят (60) дней.
2. Второе уведомление будет отправлено каждому водопользователю, который не предпримет требуемых корректирующих действий, указанных в первом уведомлении, в течение разрешенного периода в шестьдесят (60) дней. Второе уведомление дает водопользователю двухнедельный период для принятия необходимых корректирующих действий.
Если в течение двухнедельного периода не будет предпринято никаких действий, департамент может прекратить подачу воды пострадавшему водопользователю до тех пор, пока не будут предприняты необходимые корректирующие действия.
C. Уведомление клиента — тестирование и техническое обслуживание.
1. Отдел уведомит каждого пострадавшего водопользователя, когда наступит время для проверки устройства предотвращения обратного потока, установленного на их сервисном соединении. Это письменное уведомление дает водопользователю 30 (тридцать) дней на то, чтобы протестировать устройство и предоставить водопользователю необходимую форму для заполнения и повторной подачи в департамент.
2. Каждому водопользователю, не прошедшему проверку устройства предотвращения обратного подпора в течение 30 (тридцати) дней, должно быть направлено второе уведомление. Второе уведомление дает водопользователю двухнедельный срок для проверки его или ее устройства предотвращения обратного потока.
Если в течение двухнедельного периода не будет предпринято никаких действий, департамент может прекратить подачу воды пострадавшему водопользователю до тех пор, пока соответствующее устройство не будет проверено. (Предыдущий код § 18.36)
13.08.070 Прекращение водоснабжения.
А. В целом. Когда отдел сталкивается с водопользованием, которое представляет явную и непосредственную опасность для снабжения питьевой водой и которое не может быть немедленно устранено, отдел устанавливает процедуру прекращения работы отдела.
B. Основание для расторжения. Условия или виды водопользования, которые создают основу для прекращения водоснабжения, должны включать, но не ограничиваться, следующими пунктами:
1. Отказ от установки необходимого устройства предотвращения обратного потока;
2. Отказ от проверки устройства предотвращения обратного потока;
3. Отказ в ремонте неисправного устройства предотвращения обратного потока;
4.
Отказ в замене неисправного устройства предотвращения обратного потока;
5. Прямое или непрямое соединение между водопроводной системой и канализационной линией;
6. Незащищенное прямое или косвенное соединение между системой водоснабжения общего пользования и системой или оборудованием, содержащими загрязняющие вещества;
7. Незащищенное прямое или косвенное соединение между системой общего водоснабжения и вспомогательной системой водоснабжения; или
8. Ситуация, представляющая непосредственную опасность для здоровья в системе общественного водоснабжения.
C. Процедуры прекращения подачи воды.
1. Для условий, указанных в подразделе (B)(1), (2), (3) или (4) настоящего раздела, отдел прекращает обслуживание помещения клиента после отправки двух письменных уведомлений с указанием корректирующих действий. необходимость и срок, в течение которого это должно быть сделано. Если в течение разрешенного периода времени не будут предприняты никакие действия, подача воды может быть прекращена.
