Для того, чтобы работали современные бытовые приборы, а в кране и душе был нормальный напор, необходимо создать в системе водоснабжения определенный уровень давления. Одна из составляющих, которая за это отвечает — обратный клапан на воду.
Обратный клапан — один из видов запорной арматуры. Суть его работы в том, чтобы перекрывать движение потока в обратном направлении. Вторая его задача — препятствовать падению давления.
Применительно к водопроводу, он перекрывает обратное движение воды. В частных системах водоснабжения (из колодцев или скважин) обратный клапан
ставят так, чтобы после отключения насоса он удерживал воду во всасывающем патрубке.

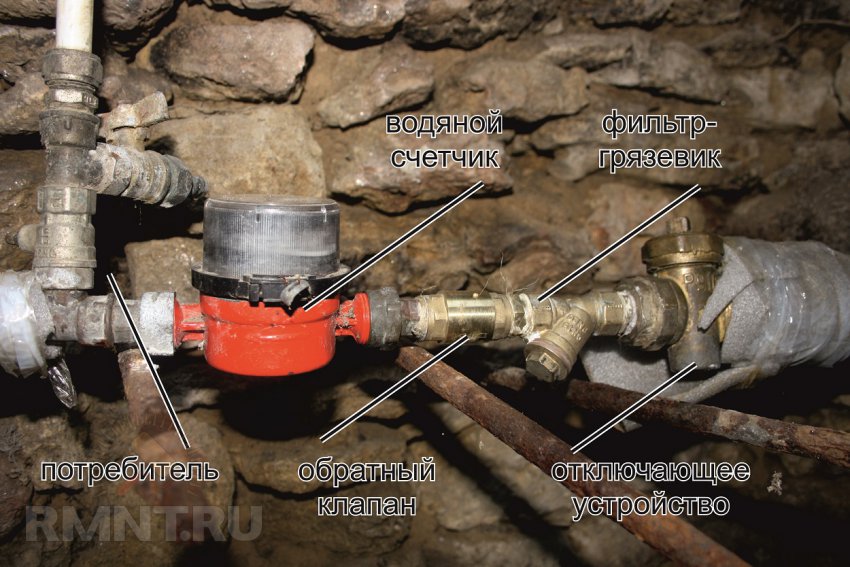

В квартирах и домах с центральным водоснабжением обратный клапан ставят перед счетчиком. Но тут его задача иная — предотвратить возможность «отматывания» показаний. Наличие или отсутствие обратного клапана в этом случае на работоспособность не влияет. Но его установка — обязательное условие эксплуатационной организации. Пломбу ставят так, чтобы исключить несанкционированный забор воды.
Устройство обратного клапана простое. Есть седло с некоторым заужением и запорный элемент. При «правильном» потоке запорный элемент оттесняется от узкого места. Как только направление меняется, он прижимается к седлу, перекрывая проход. На корпусе, кстати, должна быть стрелка, которая указывает «правильное» направление движения воды.
Приобрести обратный клапан и прочую
арматуру для системы водоснабжения
можно в ТВК « ЭлектроЦентр» и на сайте интернет-магазина stv39.
ru.
Ссылка
Отключить автозагрузку страниц
1. Общие положения
1.1. Настоящее Пользовательское соглашение (далее – Соглашение) относится к сайту Интернет-магазина stv39.ru, расположенному по адресу 238311, Калининградская обл., Большое Исаково, ул. Старокаменная, дом. 35, и ко всем соответствующим сайтам, связанным с сайтом stv39.ru.
1.2. Сайт Интернет-магазина stv39.ru (далее – Сайт) является собственностью ИП «Зверев И.В.».
1.3. Настоящее Соглашение регулирует отношения между Администрацией сайта Интернет-магазина stv39.ru (далее – Администрация сайта) и Пользователем данного Сайта
1.4. Администрация сайта оставляет за собой право в любое время изменять, добавлять или удалять пункты настоящего Соглашения без уведомления Пользователя.
1.5. Продолжение использования Сайта Пользователем означает
принятие
Соглашения и изменений, внесенных в настоящее Соглашение.
1.6. Пользователь несет персональную ответственность за проверку настоящего Соглашения на наличие изменений в нем.
Полная версия документа
Быстрый заказ
Прошу перезвонить
Контактный телефон * Кого спросить *
Пн—Пт 8:30 — 18:30. Сб 9:00 – 18:00.
Вс – выходной
Я соглашаюсь на условия обработки моих данных
Товар добавлен в корзину
(раздел “Под заказ/Товар в пути”).
OK
Товар удален из корзины.
OK
Заказ оформлен.
Менеджер свяжется с Вами.
OK
Файл готовится…
OK
Корзина не доступна в связи с переездом.
С 12 по 23 апреля 2019г.
OK
Добавление в корзину не доступно в связи с переездом.
С 12 по 23 апреля 2019г.
OK
Операции с заказами не доступны в связи с переездом.
С 12 по 23 апреля 2019г.
OK
Установка обратного клапана на насосную станцию своими руками
Насосная станция забирает воду из скважины, колодца и закачивает ее в специальный резервуар. Отсюда она раздается среди потребителей (краны, смесители, бойлер, посудомоечная и стиральная машины). Когда бак заполнен, реле отключает электромотор, подача прекращается. Поступление автоматически возобновляется при расходе, когда падает давление.
Агрегат работает не постоянно, а периодически. В перерывах вода должна удерживаться в резервуаре. С этой функцией справляется обратный клапан, который обязательно устанавливается на насосной станции. Он устроен таким образом, что закачивает воду, когда она находится в насосе. Прежде чем запустить устройство, его заполняют жидкостью, и она должна быть там всегда. Гидроаккумулятор служит накопительной емкостью и одновременно поддерживает необходимое давление в системе.
После остановки электромотора оно начинает падать, если не заблокировать отток.
Особенности конструкции и назначение обратного клапана
Устройство по размерам небольшое, но без него поддерживать напор воды в системе невозможно. Оно принадлежит к той трубопроводной арматуре, которая предназначена предотвращать изменение направления потока жидкости. Можно встретить насосные станции, в моделях которых заложен обратный затвор. Обычно он идет в комплекте со всасывающим шлангом. Но большинство изделий поставляется без этой детали, ее приходится приобретать отдельно. Принцип действия подобен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в другом.

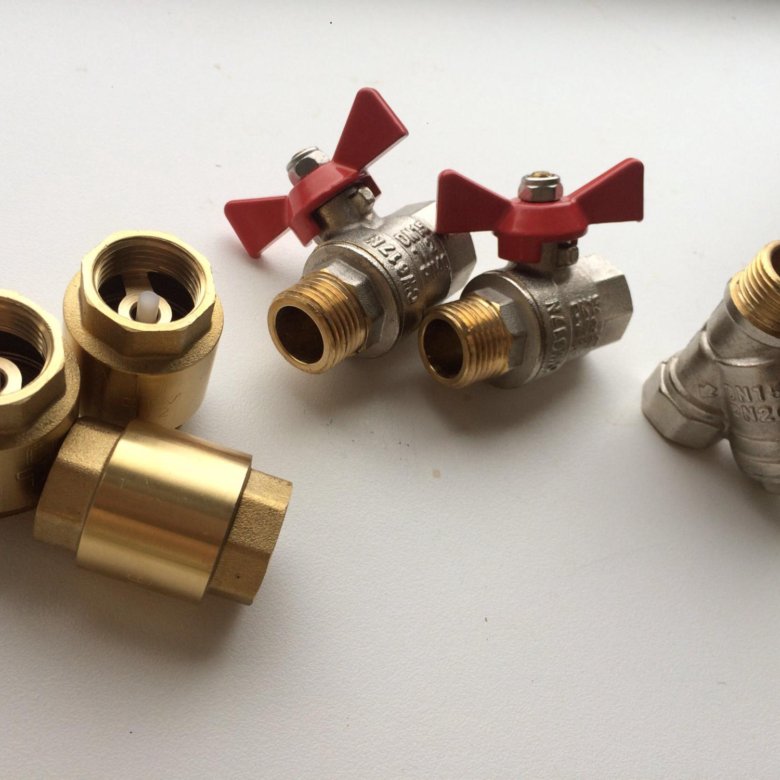

Существует довольно много видов обратных клапанов. Для применения в быту используются:
- Пружинные муфтовые. Состоят из двух частей, соединенных резьбой и установленной между ними резиновой прокладкой.
- Такие же, но с латунным золотником, имеющим сферическую форму. Отличаются высокой пропускной способностью.
- Комбинированные пружинные, включающие кран Маевского, через который стравливают воздух. Благодаря подобным устройствам упрощается обслуживание системы.
- Пружинные с полипропиленовым корпусом. Устанавливают на водопровод из аналогичного материала.
Место монтажа: подающая магистраль, ввод в автономную систему непосредственно за насосом или перед ним. В зависимости от расположения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предотвращают падение давления в системе. Если в самом начале всасывающей трубы не стоит клапан, то когда насос остановится, вода стекает назад, в магистрали образуются воздушные пробки. При запуске «насухо» разрушаются уплотнители, затем перегорает подмокший электродвигатель.
Для чего нужен обратный клапан?
Обратный клапан, также известный как обратный клапан, запорный клапан, односторонний клапан или запорный клапан, предназначен для обеспечения потока жидкости только в одном направлении, что предотвращает обратный поток жидкости или газа вверх по течению от клапан.
Ниже мы рассмотрим, как работает обратный клапан и для чего он используется, включая некоторые области применения, в которых вы можете его найти.
Как работает обратный клапан?
Обратный клапан обычно имеет только два отверстия в корпусе, между которыми расположен закрывающий элемент. Когда жидкость поступает в клапан, ее давление удерживает закрывающий механизм в открытом состоянии. Если жидкость пытается течь обратно через клапан в неправильном направлении, закрывающий элемент принудительно перекрывает вход в клапан, предотвращая любой поток.
Обратные клапаны работают автоматически, что означает, что большинство из них управляются не человеком или внешним управлением, а самим потоком среды. В зависимости от ровно
для чего используется обратный клапан, где он используется, расход среды и доступный бюджет, существует множество различных типов конструкции на выбор в соответствии с конкретным применением. Типы обратных клапанов включают клапаны, разработанные с использованием диафрагмы, поворотного или наклонного диска, запорного, подъемного или шарового обратного клапана.
Для каких целей используется обратный клапан?
Насосы: Многие насосы оснащены обратными клапанами для предотвращения обратного потока на головке насоса как на входе, так и на выходе. Например, питательные насосы для паровых котлов обычно имеют обратный клапан, а также дозирующие насосы, используемые для поддержания расхода при определенном давлении на выходе. Их также можно найти в хроматографии, которая представляет собой лабораторный метод очистки для разделения компонентов смеси.
Промышленные процессы. В системах подачи и обработки жидкостей, таких как те, что используются на электростанциях и в фармацевтике, а также в топливных системах на транспорте обычно используются обратные клапаны в их трубопроводных системах. Примером того, для чего обратный клапан используется в атомной промышленности, могут быть линии сброса, система подачи азота и зоны, где используются системы контроля воды. Обратные клапаны используются в системах впрыска топлива; форсунки представляют собой просто обратные клапаны, которые предназначены для работы с высоким давлением открытия и могут быть найдены в топливных системах самолетов, а также на космических кораблях, где ракета-носитель будет использовать их для управления двигателем.
Бытовое использование: домашние системы отопления, спринклерные системы и надувные матрасы используют обратные клапаны. В некоторых случаях обратный клапан может быть важным элементом безопасности, например, для предотвращения повторного попадания загрязненной использованной воды в систему бытового водоснабжения.
Обратные клапаны INOXPA от BM Engineering
Обратный клапан INOXPA 72700 разработан специально для обрабатывающей промышленности и предотвращает как потерю подачи насоса, так и гидравлический удар. Обратный клапан INOXPA, широко используемый в пищевой, фармацевтической, нефтяной и химической промышленности, доступен для использования с соединениями Tri-Clamp, DIN 11851, RJT, сваркой по внешнему диаметру и сваркой по DIN. INOXPA известна своей работой в гигиенических секторах промышленности, уделяя особое внимание клапанам для технологических насосов из нержавеющей стали и другим компонентам, используемым в этой области.
Обратный клапан используется для того, что многие считают основным и стандартным требованием предотвращения обратного потока в любой технологической системе, но последствия использования обратного клапана, который не подходит для работы и не предназначен для конкретного применения или промышленность может быть катастрофической.
Если вам нужен совет по поводу того, какой дизайн или тип обратного клапана лучше всего подойдет для вашего применения, позвоните в BM Engineering по телефону 0141 762 0657.
получить последние новости от bme
РАСХОДОМЕР BÜRKERT С СЕРТИФИКАТОМ ATEX
Расходомеры Bürkert FLOWave были названы идеальными расходомерами для жидкостей и идеально подходят в качестве гигиенических расходомеров. Благодаря возможности работать с различными средами, этот гигиенический датчик расхода может работать как расходомер воды или на спиртовых заводах как расходомер пива. просмотреть всеКлапаны и элементы управления – необходимы для предотвращения загрязнения, температуры и давления
Использование воды, устойчивость и эффективность за счет выбора качественных систем и материалов и предоставления экологически безопасных решений.
- Отправить эту страницу по электронной почте
Клапаны и регуляторы необходимы, в частности, в напорных системах для защиты водоснабжения от загрязнения и для достижения желаемого давления, расхода и температуры воды.
На этой странице:
- Требования к клапанам
- Запорные клапаны
Valve requirements | ||||
Valve and control device | Function | Required | Recommended | |
Запорный клапан | Ручной клапан для отключения одной секции системы | На границе участка для всех подключенных к сети установок Рядом с выходом из бака, где есть местное водоснабжение |
| |
Клапан ограничения давления | Ограничивает давление в заданном диапазоне | В системах, работающих под давлением в сети, где давление воды может превышать номинальное давление материала трубы или бака с горячей водой |
| |
| Обратный клапан | Предотвращает обратный поток внутри или из системы | На баке горячей воды для предотвращения возврата воды из бака в водопровод или подачи холодной воды из выпусков холодной воды в случае сбоя подачи воды |
| |
LINE LITCER | ФИЛЬТРЫ С ВЕРНЫЕ МОТЧНЫЕ МОЖКИ ВОДЫ БЕЗОПАСНО ДРУГИЕ КЛАВНА повреждения твердыми материалами |
| ||
Снижение давления. | ||||
Расширительный клапан (холодная вода) | Сбрасывает давление в подающем трубопроводе холодной воды, вызванное расширением воды в накопительном водонагревателе при нормальной работе | На любом водонагревателе с вентиляцией |
| |
Клапан сброса давления (PRV) | Сбрасывает давление в накопительном баллоне, если оно поднимается выше заданного предела | В системах горячего водоснабжения с вентиляцией низкого давления (<120 кПа), не имеющих открытой выпускной трубы -установленная температура и давление | В вентилируемых системах горячего водоснабжения >120 кПа |
|
Термостат, ограничивающий температуру | контролирует температуру воды | на придаре горячей воды для всех личных гигиеновых фиксаций и на установках Влатого плата | 70707070707070707070707070707070707070707070707070707070707070707070707070707070707070707070707079н.||
