Где взять сталь 9хф: Сталь 9ХФ – цена, размеры. Купить легированную инструментальную сталь 9ХФ в Москве

alexxlab | 21.12.2022 | 0 | Разное

Сталь 9ХФ / 9Х1Ф: Характеристики, свойства, состав, применение

  1. Главная
  2. Справочник
  3. Марки сталей
  4. 9ХФ, 9Х1Ф

Марка стали

Вид поставки

Поковки – ОСТ 24. 013.20–90, ОСТ 24.013.21–85, ОСТ 24.013.04–90. Сортовой прокат – ГОСТ 5950–2000.

9ХФ,

9Х1Ф

Массовая доля элементов, %

Марка

стали

НД

Температура критических

точек, ºС

C

Si

Mn

S

P

Cr

Ni

V

Cu

Ас1

Ас3

Аr1

Аr3

0,80–0,90

0,15–0,35

0,30–0,60

≤

0,030

≤

0,030

0,40–0,70

≤

0,35

0,15–0,30

≤

0,30

9ХФ

ГОСТ

5950–2000

0,85–0,95

0,20–0,50

0,20–0,70

1,40–1,70

≤

0,50

0,10–0,25

≤

0,25

9Х1Ф

ОСТ

24. 013.20–

90

Механические свойства при комнатной температуре

НД

Режим термообработки

Сечение,

мм

σ0,2,

Н/мм2

σВ,

Н/мм2

HSD

HRC

НВ

Операция

t, ºС

Охлаждающая

среда

не менее

бочки

шейки

ГОСТ 5950–2000

Отжиг

800–820

С печью

–

Не определяются

–

–

–

≤ 241

Закалка

850–880

Масло

≤ 10

≥ 60

–

Закалка

820–840

Вода

≤ 10

≥ 60

–

ОСТ

24. 013.

20–90

Нормализация

860–880

Воздух

До 2000

Не определяются

50–692

30–55

–

–

Отпуск

500–520

С печью

Закалка ТПЧ

910

Вода

До 900

90–1051

–

–

Отпуск

130–180

С печью

Закалка ТПЧ

Отпуск

910

480–580

Вода

С печью

До 2000

70–852

–

–

ОСТ

24. 013.

21–85

Нормализация

Отпуск

840–860

580–620

Воздух

С печью

До 800

Не определяются

–

–

–

–

Закалка

Отпуск

830–850

480–520

Масло

С печью

До 500

–

–

–

–

ОСТ

24. 013.

04–90

Нормализация

Отпуск

820–860

480–520

Воздух

Печь

До 1000

Не определяются

35–551

30–60

–

–

До 1600

35–602

Закалка

Отпуск

830–850

320–480

Масло

С печью

До 1000

45–601

30–60

–

–

До 1600

45–752

До 300

60–853

–

–

–

1 Твердость рабочих валков.

2 Твердость опорных валков.

3 Твердость бандажей.

Назначение. Рамные, ленточные, круглые пилы, ножи для холодной резки металла, обрезные матрицы и пуансоны холодной обрезки заусенцев, керны и другие (ГОСТ 5950–2000).

Рабочие валки и опорные валки с диаметром свыше 800 мм для холодной прокатки металла (ОСТ 24.013.20–90).

Рабочие валки рельсобалочных, крупносортных и проволочных обжимных и сортовых станов для горячей прокатки металла, подвергающиеся интенсивному износу и работающие в условиях минимальных или умеренных уданых нагрузок (ОСТ 24.013.21–85).

Рабочие валки, опорные валки и бандажи составных опорных валков листовых, обжимных и сортовых станов для горячей прокатки металла (ОСТ 24.013.04–90).

Предел

выносливости,

Н/мм2

Термообработка

Ударная вязкость, KCU, Дж/см2,

при t, ºС

Термообработка

σ-1

τ-1

+ 20

0

– 20

– 30

– 40

– 50

Технологические характеристики

Ковка

Охлаждение поковок, изготовленных

Вид полуфабриката

Температурный

интервал ковки, ºС

из слитков

из заготовок

Размер сечения, мм

Условия охлаждения

Размер сечения, мм

Условия охлаждения

Слиток

1180–800

Все размеры

Отжиг с перекристаллизацией,

два переохлаждения, отпуск

До 100

101–350

На воздухе

В яме

Заготовка

1150–800

Свариваемость

Обрабатываемость резанием

Флокеночувствительность

Не применяется для сварных конструкций.

В отожженном состоянии при ≤ 255 НВ,

σВ = 690 Н/мм2

К√ = 0,9 (твердый сплав),

К√ = 0,6 (быстрорежущая сталь)

Чувствительна

Склонность к отпускной хрупкости

Склонна

Другие стали валковые

Оставьте заявку и получите
актуальные цены и сроки поставки Ответим в течение 15 минут. Предложение будет у вас в течение 24 часов

Отправляя форму, я соглашаюсь с политикой о персональных данных

характеристики, применение, отзывы, плюсы и минусы для ножей

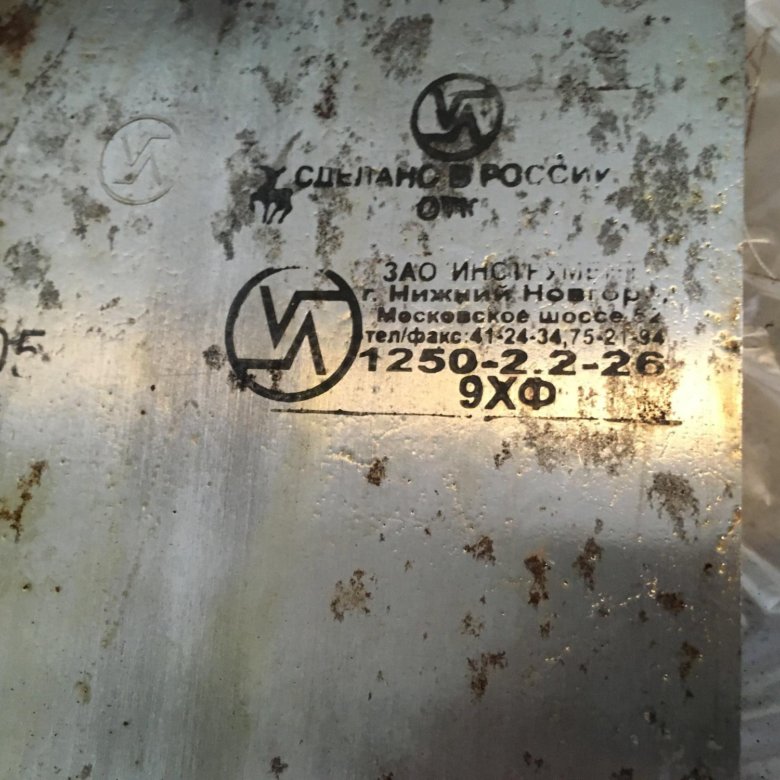

Инструментальная легированная сталь 9ХФ производилась ещё в СССР. Незнавшая конкуренции сталь применялась для изготовления инструментов, способных резать другие сплавы, и её качество никогда не ставилось под сомнение. Пилы из 9ХФ использовали на лесозаготовительных пилорамах. Сейчас производство этой марки налажено в Украине и России, но качество современных сплавов по многим параметрам уступает тем, что производились в советский период.

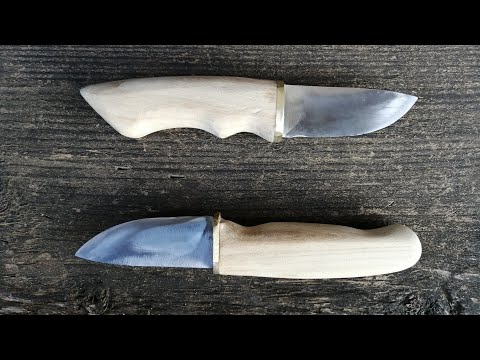

Клинки из стали 9ХФ.

Содержание

  • Характеристики
    • Плюсы
    • Минусы
  • Химический состав
  • Применение
  • Аналоги
  • Отзывы

Характеристики

Сплав 9ХФ относится к высокоуглеродистым сталям, количество углерода в нём в 1,5 раза больше, чем в стали 65Г. Следовательно, эта марка лучше держит заточку.

Добавленный ванадий позволяет деталям при закалке меньше коробиться, а также способствует повышению прочности и ударной вязкости. Твёрдость режущей кромки достигает 60-62 HRC, при этом хрупкость изделия увеличивается незначительно.

Одно из присущих сплаву механических свойств – износостойкость. Правильная закалка позволяет добиться очень хороших результатов.

Плюсы

Сталь имеет высокую гибкость и твёрдость, долгое время (почти полгода) удерживает заточку лезвия при правильной эксплуатации (например, нежелательно рубить камни) и сохраняет свои свойства при низких температурах.

Это позволяет использовать изделия в условиях приполярных районов, на Крайнем Севере, в Сибири и на Дальнем Востоке.

Минусы

Из недостатков отмечают:

  • хрупкость материала;
  • плохая свариваемость (материал практически нельзя применять для сварных конструкций).

Благодаря комплексному легированию хромом и ванадием коррозионная стойкость выше, чем у некоторых других марок.

Сталь 9ХФ имеет высокую гибкость.

Химический состав

В соответствии с ГОСТ 5950-2000 в состав 9ХФ входят:

  1. Углерод (С) – 0,9% (повышает твёрдость).
  2. Марганец (Mn) – 0,3-0,6% (увеличивает прочность).
  3. Хром (Сr) – 0,4-0,7% (защищает от коррозии).
  4. Молибден (Mo) – 0,2% (даёт возможность закалки материала до высоких показателей HRC, увеличивает плотность).
  5. Ванадий (V) – 0,15-0,3% (придаёт упругость, защищает от коррозии).
  6. Никель (Ni) – 0,4% (добавляет ударную вязкость).
  7. Кремний (Si) – 0,4% (увеличивает прочность, действует как раскислитель и дегазатор для удаления кислорода при плавке металла).

Остальные примеси имеются в незначительных количествах.

Подробно о составе в таблице:

Химический состав 9ХФ.



Применение

Благодаря своей твёрдости, пластичности, коррозионным свойствам она заслужила признание. Из стали 9ХФ изготавливаются различные инструменты:

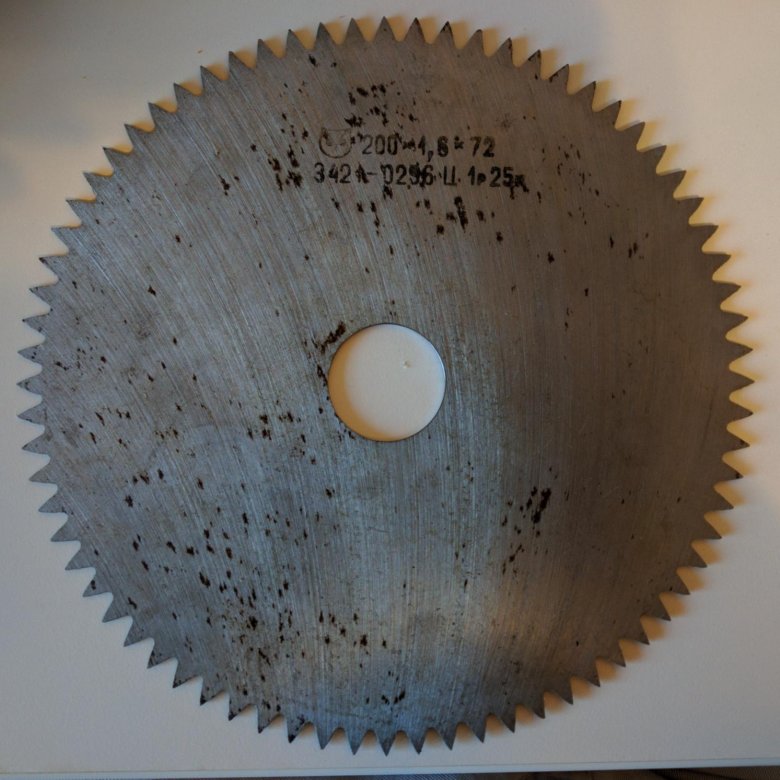

  • пилы;
  • матрицы;
  • штемпели;
  • пуансоны;
  • кернеры;
  • ножи.

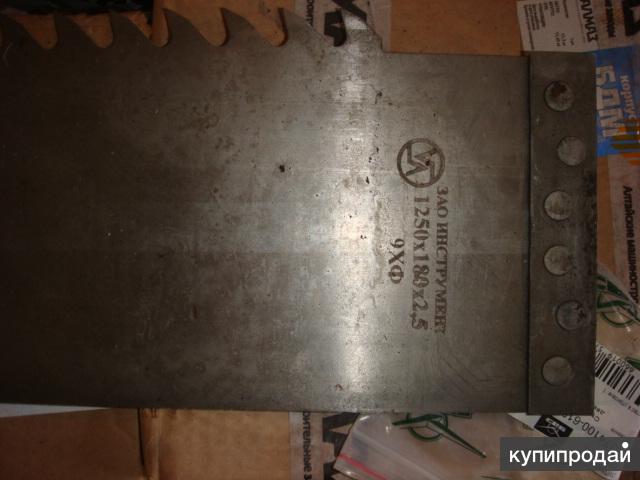

Чтобы зубья пилы не изнашивались, и долго сохранялась их острота, сталь должны иметь твёрдость HRC не менее 43. Марка 9ХФ вполне соответствует этой характеристике.

В советские времена применялась в основном на пилорамах типа Р-63, имеющих свою специфику. Механизм состоял из целого комплекса пил. Такая конструкция была не очень удобна в обслуживании. Пилы ломались, при этом нужно было делать настройку всей пильной шкалы. Такой процесс был не очень быстрым, пилорама простаивала, на этот период лесозаготовка останавливались. Учитывая тот факт, что на лесоповале в СССР работали заключённые, простои мешали карьерному росту её начальников. К тому же приобретение и доставка новых полотен в таёжные дебри вызывали затруднение.

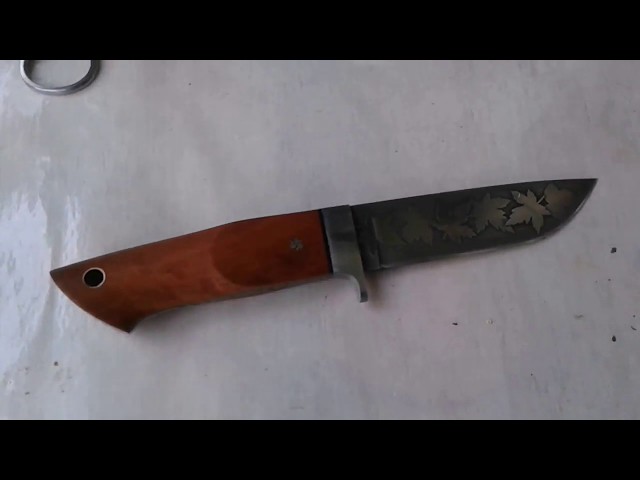

Нож из стали 9ХФ

В истории есть любопытные факты. Настройка пилорам Р-63 доверялась заключённым с музыкальным слухом. Промышленные полотна из 9хф, имеющие одинаковый захват в раме, люфтили. При нормальных на первый взгляд стандартах и достаточном ресурсе происходили казусы из-за некачественно настроенных пил. Это не позволяло качественно точить полотно. Склонный к изобретательности и рационализаторству обслуживающий персонал под захваты устанавливал бритвочки, являющиеся своеобразным камертоном. Путём подбора одинакового звучания полотен пил в раме проводилась настройка натяжения полотен.

Применяется в изготовлении прекрасного клинкового оружия – палаша.

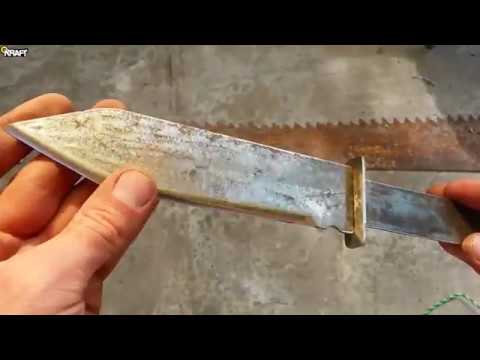

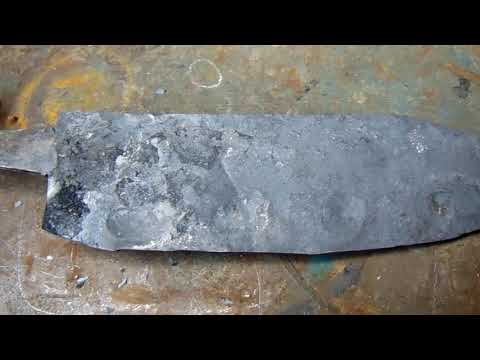

Это незаменимый помощник в походных условиях. Надёжность и долговечность тесака, сделанного из стали 9ХФ, подтверждена опытными экспертами по ножам. Заточку тестировали в полевых условиях. Нож выдержал все испытания, подтвердились все уникальные свойства стали.

Аналоги

Близки по составу и свойствам российские аналоги:

  • сталь ХВГ;
  • 9Х1;
  • 9ХС;
  • сталь 7Н2МФА;
  • сталь Св-01Х12Н6М.

Из зарубежных образцов можно порекомендовать немецкую сталь 1056, 90Cr3, L2 производства США, японскую SKC11 и B400 из Австрии.

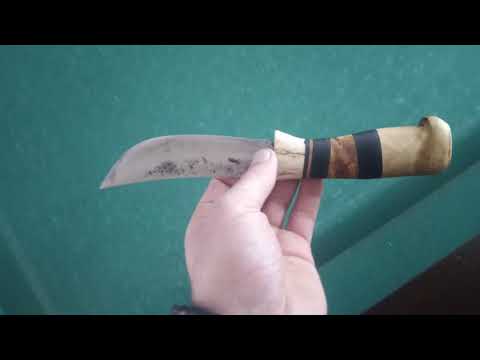

Нож из стали ХВГ.

Отзывы

Многие эксперты, которые на практике пользовались режущими инструментами из стали 9ХФ, говорят о её хорошем качестве.

При этом практики советуют калить материал с последующим отпуском.

Без термообработки сплав слабоват.

Есть сравнения с аналогом 9ХС: у сплава 9ХФ лучше свойства упругости (при кручении, изгибе и т. д.), но, к сожалению, он проигрывает в износоустойчивости. Да и диапазон применения у него уже. Однако, опираясь на эти данные, нельзя утверждать, что какие-то образцы хуже, а какие-то лучше. Каждый вправе выбирать, какие инструменты подходят для тех или иных условий.

Артикул № 65F4H9H, муфта 4HF x 9HF на MAXPRO Technologies, Inc.

Запрашивать информацию

MAXPRO® предлагает большой выбор муфт с внутренней резьбой Maximator® из нержавеющей стали 316 для высокого давления.

  • Технические характеристики
  • Информация о продукте
  • Характеристики
  • Примечание
  • Конкурент P/N

org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”>

Серия давления 		Н/Д Высокий

Максимальное давление соединения с внутренней резьбой 		Н/Д 65 000 фунтов на квадратный дюйм

Соединительная трубка с внутренней резьбой, размер A 		Н/Д 1/4 дюйма

Розетка, тип A 		Н/Д 4HF

Соединительная трубка с внутренней резьбой, размер B 		Н/Д 9/16 дюйма

Соединение с внутренней резьбой типа B 		Н/Д 9HF

org/PropertyValue”>

Максиматор® Производство 		Н/Д Maximator® разрабатывает и производит широкий ассортимент адаптеров и муфт различных стилей и размеров. Адаптеры в этом разделе считаются стандартными и легкодоступными. Другие материалы и конфигурации доступны по запросу.

Макспро® 		Н/Д Предлагает полную линейку стандартных адаптеров высокого давления и муфт, дополняющих нашу линейку клапанов. Адаптеры и материалы специальной конструкции доступны по запросу.

Положения и условия 		Н/Д Все общие положения и условия продажи, включая ограничения нашей ответственности, применяются ко всем продаваемым продуктам и услугам.

Особенности 		Н/Д
  • Адаптеры и муфты изготовлены из нержавеющей стали 316 методом холодной обработки.
  • Отслеживаемость обеспечивается лазерным травлением компонентов и обширной документацией, которая включает: номер детали, давление, номера партии материала и тип соединения.
  • Переходники доступны в одно- или двухкомпонентном исполнении.
  • Безопасные сливные отверстия входят в стандартную комплектацию всех напорных соединений.
  • Все адаптеры и муфты среднего, высокого и сверхвысокого давления поставляются в комплекте с сальниками и манжетами.
  • Прецизионные манометры из нержавеющей стали, рассчитанные на 35 000 фунтов на кв. дюйм. Манометры заполнены глицерином с линзами из многослойного безопасного стекла.

Примечание 		Н/Д
  • При выборе нескольких позиций номинальное давление будет соответствовать наименьшему номинальному давлению компонента
  • Номинальное давление любого адаптера соответствует наименьшему номинальному соединению в фитинге

org/PropertyValue”>

 Н/Д 60-21HF4HF960F4933

Артикул № 65A5U9H, адаптер 5UM x 9HF на MAXPRO Technologies, Inc.

Запрашивать информацию

Адаптеры Maximator® «папа-мама» позволяют соединять соединения «папа» и «мама». Эти два соединения могут быть различными типами трубных или трубных соединений с возможными комбинациями размеров.

Все адаптеры изготовлены из нержавеющей стали 316 холодной обработки; другие материалы доступны по запросу. Сальники и манжеты прилагаются к каждому трубному соединению с внутренней резьбой.

  • Технические характеристики
  • Информация о продукте
  • Особенности
  • Примечание
  • Конкурент P/N

org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”>

Серия давления 		Н/Д Сверхвысокий
Максимальное давление соединения с наружной резьбой 1 Н/Д 65 000 фунтов на квадратный дюйм

Соединительная трубка с наружной резьбой, размер A 		Н/Д 5/16 дюйма

Соединение с наружной резьбой, тип A 		Н/Д 5УМ

Соединительная трубка с внутренней резьбой, размер B 		Н/Д 9/16 дюйма

Соединение с внутренней резьбой типа B 		Н/Д 9HF

org/PropertyValue”>

Максиматор® Производство 		Н/Д Maximator® разрабатывает и производит широкий ассортимент адаптеров и муфт различных стилей и размеров. Адаптеры в этом разделе считаются стандартными и легкодоступными. Другие материалы и конфигурации доступны по запросу.

Макспро® 		Н/Д Предлагает полную линейку стандартных адаптеров высокого давления и муфт, дополняющих нашу линейку клапанов. Адаптеры и материалы специальной конструкции доступны по запросу.

Положения и условия 		Н/Д Все общие положения и условия продажи, включая ограничения нашей ответственности, применяются ко всем продаваемым продуктам и услугам.

Особенности 		Н/Д
  • Переходники и муфты изготовлены из нержавеющей стали 316 холодной обработки.
  • Отслеживаемость обеспечивается лазерным травлением компонентов и обширной документацией, которая включает: номер детали, давление, номера партии материала и тип соединения
  • Доступны переходники в виде одной или двух частей
  • Безопасные сливные отверстия входят в стандартную комплектацию всех соединений давления
  • Все переходники и муфты среднего, высокого и сверхвысокого давления поставляются в комплекте с сальниками и манжетами
  • Прецизионные манометры из нержавеющей стали хорошо для 35000 фунтов на квадратный дюйм. Манометры заполнены глицерином с многослойными линзами из безопасного стекла

Примечание 		Н/Д
  • При выборе нескольких позиций номинальное давление будет соответствовать наименьшему номинальному давлению компонента
  • Номинальное давление любого адаптера соответствует наименьшему номинальному соединению в фитинге

org/PropertyValue”>

 Н/Д 60М59Б3

  • 1 Номинальное давление любого переходника представляет собой значение самого низкого номинального соединения в фитинге.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
