Армейский бензогенератор

Сегодня многие покупатели считают, что армейский бензиновый генератор намного лучше способен выполнить функции источника энергии, чем обычный агрегат. Подобное мнение сформировано не на пустом месте, так как бензогенераторы военного назначения обладают высокой надёжностью и стабильно работают даже в неблагоприятных условиях.

Особенности генераторов

Электростанции военного назначения имеют маркировку, состоящую из цифр и букв, например АБ-2. Аббревиатура АБ расшифровывается как “агрегат бензоэлектрический”.

Последующие цифры или буквы указывают на мощность, разновидность вырабатываемого тока, выходное напряжение.

Подобное оборудование имеет собственную классификацию, которая включает в себя:

  1. Однофазные АБ, работа которых основана на превращении кинетической энергии в электрический ток. Конструкция подобного агрегата во многом схожа с компоновкой обыкновенного двигателя. Такой прибор способен обеспечить энергией несколько электроприборов. Он имеет более низкий предел мощности, что даёт возможность использовать оборудование с большей выгодой, даже если речь идёт об обеспечении электроэнергией нескольких точек со средним потреблением.
  2. Трехфазные АБ, рассчитанные на 220 В. Принцип выработки энергии у этого оборудования не отличается от процесса функционирования однофазного агрегата. Сегодня оно применяется на производстве, так как имеется возможность подключения большого количества потребителей, выдаваемая мощность делится поровну на три части, присутствует особый принцип распределения мощности. Такой бензогенератор можно использовать для одновременного подключения трёх однофазных приборов.
  3. АБ постоянного тока, который сегодня часто применяется на строительных объектах, заводах, а также фабриках. Такая техника является довольно востребованной, так как способна выдать большую мощность, несмотря на свою компактность. Она ценится потребителями за высокую надёжность и долговечность.
Сегодня электростанции АБ являются морально устаревшими, но находят широкое применение в народном хозяйстве.

Наибольшей популярностью они пользуются среди владельцев небольших дачных участков и на строительных объектах.

В продаже можно встретить множество таких генераторов, произведённых в Советском Союзе. Как правило, оборудование

хранится в солидоле и имеет фактическую наработку не более нескольких часов.

Обзор популярных моделей

Среди армейских бензогенераторов есть наиболее популярные модели, о которых стоит упомянуть. Агрегат под названием АБ-1-0/230 обладает следующими техническими характеристиками:

  1. Электрическая мощность — 1 кВт.
  2. Тип двигателя — 2СД-М2.
  3. Выходное напряжение — 230 В.
  4. Номинальный ток составляет 5,44 А.
  5. Расход топлива достигает 0,8 кг/час.
  6. Расход смазывающего материала равен 0,032 кг/час.
  7. Объём топливного бака варьируется от 4,5 до 6,5 л.
  8. Продолжительность функционирования без дозаправки составляет 4 часа.
  9. Масса достигает 60 кг.
Сегодня эта модель является редкостью.

Чтобы найти её на рынке, придётся постараться. Несмотря на солидный возраст, генератор пользуется популярностью за счёт неприхотливости и надёжности.
Модель со схожим двигателем показана на видео

Армейский бензогенератор АБ-4 способен обеспечить стабильным электропитанием все приборы, подключённые к нему. В число его особенностей входят следующие характеристики:

  1. Асинхронная разновидность прибора.
  2. Номинальный ток равен 12,5 А.
  3. Напряжение составляет 230 В.
  4. Частота — 50 Гц.
  5. Расход топлива равен 2,6 кг/час.
  6. Объём топливного бака составляет 6,1 л.
  7. Вес прибора без учёта бензина в баке достигает 75 кг.
Оборудование является довольно экономичным, но способно вырабатывать качественный ток.

Обслуживание не требует специальных навыков и знаний, но владелец должен иметь представление об общих принципах работы.

Бензогенератор АБ-2 является ещё одним представителем семейства военного оборудования такого типа. Он обладает следующими техническими характеристиками:

  1. Мощность составляет 2 кВт.
  2. Напряжение — 230 В.
  3. Трёхфазная и переменная разновидность тока.
  4. Частота — 50 Гц.
  5. Мощностный коэффициент равен 0,8.
  6. Частота вращения составляет 3000 оборотов в минуту.
  7. Расход топлива равен 1,4 кг/час.
  8. Расход смазывающего материала достигает 0,04 кг/час.
  9. Ёмкость топливной системы равна 13 л.

Эта модель пользуется популярностью благодаря продолжительному периоду работы без дозаправки, который достигает 7-ми часов, и небольшому расходу топлива.

Агрегат обладает доступной стоимостью, позволяющей приобрести оборудование каждому желающему.

Бензогенераторы из СССР

В разное время в Советском Союзе производилось несколько серий бензиновых генераторов, оснащавшихся различными типами силовых агрегатов. Каждая разновидность обладала уникальными техническими характеристиками, например:

  1. Агрегаты, оснащавшиеся моторами СД-60Б/Э1, такие как АБ-0,5-О/127, АБ-0,5-О/230, АБ-0,5-П/115, АБ-0,5-П/30. Они предназначались для продолжительной работы в автономном режиме и оборудовались регулятором частоты. В конструкцию входил дефорсированный двигатель, рабочий объём которого достигал 1,2 л.
  2. Оборудование, такое как АБ-1-О/230, АБ-1-Т/230, АБ-1-П/30, АБ-1-П/115, с силовым агрегатом 2СД, который имел воздушное охлаждение и унификацию по деталям цилиндропоршневой группы. В генераторах использовался бензин А-72 в качестве основного топлива и Б-70 или А-76 как допустимое топливо. Рабочий объём мотора перечисленных агрегатов достигал 123 кубических сантиметров. Прибор способен стабильно функционировать при температуре от -50 до +50 градусов, что делает его надёжным и неприхотливым.
  3. Генераторы, оборудованные мотором УД-1 и УД-15, а именно АБ-2-О/230, АБ-2-Т/230, АБ-2-П/115. В конструкцию этих приборов входил многоцелевой силовой агрегат, рассчитанный на небольшой рабочий объём. Он являлся четырёхтактным и имел воздушное охлаждение. В зависимости от модификации ДВС, он мог включать в себя один, два или четыре цилиндра. Мощность колебалась от 4 до 15 л. с.
  4. Бензогенераторы с моторами УД-2 или УД-25, такие как АБ-4-О/230, АБ-4-Т/230, АБ-4-Т/400, АБ-4-П/115. Отличительной особенностью ДВС являлось верхнее расположение клапанов. Оборудование обладало средней мощностью, которая колебалась от 6 до 12 л. с. Оно широко использовалось в качестве привода для средств малой механизации, таких как микротракторы, асфальтирующие катки, компрессоры и лебёдки.
  5. Приборы, оснащённые двигателем «Москвич-407», включающим в себя карбюратор, не оборудованный эконостатом и ускорительным насосом. В конструкции присутствовало устройство, позволяющее регулировать центробежное вращение. В комплект входил приборный щиток и пульт управления. Система охлаждения работала довольно эффективно благодаря радиатору с высокими показателями производительности.
Каждая модель армейского бензогенератора, выпущенная в СССР, обладала высокими показателями надёжности и износостойкости.

Агрегаты имели уникальные особенности и разнообразные технические характеристики, определяющие область применения.

Вывод

Техника, производимая в Советском Союзе, рассчитывалась на функционирование в течение нескольких десятилетий. Именно поэтому она пользуется большой популярностью даже сегодня. Её желает купить каждый, кому требуется неприхотливый бензогенератор, способный работать продолжительное время и производить качественный ток.

generatorexperts.ru

АБ-4-О/230-М1 | генератор армейский аб-4 | Агрегаты питания

Прикупил тут по случаю данный агрегат — стационарный армейский генератор АБ-4-О/230-М1. Год выпуска 1976. Вот раньше делали технику, это да. Весу в нем почти 150кг. Заводится электростартером, при наличии аккумулятора, но можно завести и кик-стартером. Двигатель УД-25, 2-х цилиндровый 4-х тактный верхнеклапаник, половинка мотора от запорожца :). По мере эксплуатации напишу еще чего :).

зы: Техническое описание и инструкция по эксплуатации генераторов АБ

Настоящее техническое описание и инструкция по эксплуатации распространяется на
агрегаты бензоэлектрические унифицированные переменного тока, в дальнейшем
именуемые агрегаты: АБ-2-О/230-М1, АБ-2-Т/230-М1, АБ-4-О/230-М1, АБ-4-Т/230-М1, АБ-4-Т/400-М1 и предназначено для изучения устройства и осуществления правильной

эксплуатации.

Примечание. Поскольку конструкция агрегатов постоянно совершенствуется, возможны
незначительные отступления от рисунков и текста данного технического описания и инструкции по
эксплуатации не влияющие на понимание принципа действия устройства агрегатов, его
работоспособность и эксплутационные качества.
1.1.1. Полное наименование— агрегаты бензоэлектрические унифицированные
переменного тока типов АБ-2-О/230-М1, АБ-2-Т/230-М1, АБ-4-О/230-М1, АБ-4-Т/230-М1,
АБ-4-Т/400-М1.
1.1.2. Агрегаты предназначены для использования в качестве автономных основных
или резервных источников электроэнергии переменного тока.
1.2.2. Агрегат обеспечивает возможность местной регулировки напряжения в
пределах от95% номинального до номинального при любой нагрузке от холостого хода до
номинальной с коэффициентом мощности от
0,8 до1,0.
1.2.3. При изменении нагрузки от холостого хода до номинальной с коэффициентом
мощности от0,8 до1,0 выходное напряжение агрегата автоматически поддерживается в
пределах±4% от среднерегулируемого.
Примечание. Среднерегулируемое напряжение— полусумма наибольшего и наименьшего значений

напряжения, полученных при изменении нагрузки и коэффициента мощности в указанных пределах.
1.2.4. Разность между наибольшим и наименьшим значениями установившейся
частоты выходного напряжения агрегата при изменении нагрузки от холостого хода до
номинальной не превышает2 Гц.
Примечание: Частота выходного напряжения в зависимости от нагрузки может иметь
одно из следующих значений:
не более52,5 Гц— при холостом ходе;
не менее49,5 Гц— при номинальной нагрузке.
1.2.5. Агрегат обеспечивает работу с перегрузкой на10% от номинальной мощности в
течение одного часа при температуре окружающего воздуха не выше плюс35°С. Общее
количество часов работы с перегрузкой не должно превышать10% от гарантийной
наработки приводного двигателя агрегата. При перегрузке снижение частоты не должно
превышать2% от номинального значения, изменение напряжения агрегата не должно
превышать±5% от установленного значения.
1.4. УСТРОЙСТВО И РАБОТА АГРЕГАТОМ
1.4.1. Устройство агрегата
1.4.1.1. Общий вид АБ-2-О/230-М1, АБ-2-Т/230-М1 представлен на
рисунках1 и2, АБ-4-О/230-М1, АБ-4-Т/230-М1, АБ-4-Т/400-М1 на рисунках3 и4.
1.4.1.2. Двигатель с переходником1 и генератор образуют единый блок, укрепленный
болтами на опорах рамы. Фланцевое соединение двигателя с генератором показано на
рисунке5.
Передача крутящего момента от двигателя к генератору производится при помощи
упругой соединительной муфты. Соединительная муфта состоит из полумуфты и
вентилятора и расположенной между ними резиновой прокладки3. Полумуфта2 крепится к
маховику двигателя, вентилятор4 крепится на валу генератора.
На корпусе генератора укреплен блок аппаратуры. Зажимы для присоединения к
агрегату кабеля нагрузки расположены на блоке аппаратуры и закрываются крышкой. Под
зажимами установлена клица для механического крепления кабеля нагрузки, на которой
имеется шпилька с барашком для присоединения провода заземления инструмента.
На корпусе блока аппаратуры укреплен блок приборов.
Над генератором расположен топливный бак, с помощью скоб укрепленный на
корпусе генератора.
На раме крепится аккумулятор.
Для защиты двигателя от воздействия атмосферных осадков и механических
повреждений агрегат снабжен кожухом, который устанавливается на каркасе.
Каркас крепится к раме агрегата болтами.
Электрическая схема может быть разделена на следующие основные цепи: силовую,
возбуждения генератора, подзарядного устройства и освещения.
1.4.3.1. Силовая цепь
Силовая цепь(цепь нагрузки) генератора трехфазного тока имеет три фазовых
обмотки ОС1, ОС2, ОС3. Напряжение силовой обмотки через выключатель нагрузки ВН
подводится к выходным зажимам1, 2, 3.
Силовая цепь генератора однофазного тока имеет одну силовую обмотку ОС. Ее
напряжение через проходные конденсаторыC1, C2 и выключатель нагрузки ВН подводится
к выходным зажимам10, 20.
1.4.3.2. Цепь возбуждения
В агрегате трехфазного тока обмотка возбуждения ОВ генератора питается через
кремниевые диоды Д5…Д10 от трехфазной дополнительной обмотки ОД1, ОД2, ОД3, а в
агрегате однофазного тока через кремниевые диоды Д5…Д8 (для АБ-2-О/230-М1) и Д5…Д12
(для АБ-4-О/230-М1) от однофазной дополнительной обмотки ОД.
В цепь возбуждения включаются сопротивления регулировки напряжения
(сопротивленияR2-1, R2-2 в агрегате АБ-2-О/230-М1 и сопротивленияR4-1, R4-2 в
остальных агрегатах). В агрегатах трехфазного тока сопротивления регулировки напряжения
включены на стороне выпрямленного, а в агрегатах однофазного тока- на стороне
переменного тока.
1.4.3.3. Цепь подзарядного устройства и освещения
Цепь подзарядного устройства и освещения питается через диоды Д1…Д4 от
вторичной обмотки трансформатора Тр.
Первичная обмотка трансформатора включена на выходное напряжение генератора.
Выпрямленное напряжение через предохранитель Пр подается на выключатель В лампы
освещения, розетку Ш и, через амперметр А1, на аккумуляторную батарею Б. Лампа
освещения Л и розетка также могут получать питание от аккумуляторной батареи.
1.4.4. Принцип работы
1.4.4.1. Самовозбуждение генератора
Самовозбуждение генератора обеспечивается при помощи постоянных магнитов,
установленных в поперечной оси ротора.
ЭДС, наводимая потоком постоянных магнитов в дополнительной обмотке статора
через диоды, подается на обмотку возбуждения.
1.4.4.2. Регулирование напряжения
Напряжение на выходных зажимах поддерживается постоянным при
изменении нагрузки в том случае, если соответственно изменять ток возбуждения
генератора. С увеличением нагрузки и уменьшением коэффициента мощности нагрузки ток
возбуждения необходимо увеличивать.
Изменение тока возбуждения с изменением нагрузки генератора осуществляется с
помощью компаундирующих сопротивленийR1 в агрегате АБ-2-О/230-М1, R1…R2 в
агрегате АБ-4-О/230-М1 иR1…R3 в остальных агрегатах.
При холостом ходе генератора ток возбуждения определяется ЭДС дополнительной
обмотки генератора. При подключении нагрузки часть тока нагрузки, пропорциональная
падению напряжения, создаваемому рабочим током на компаундирующих сопротивлениях,
ответвляется в цепь возбуждения. Этот ток геометрически складывается с током,
определяемым ЭДС дополнительной обмотки. Чем больше ток нагрузки или величина
компаундирующего сопротивления, тем большая часть тока ответвляется в цепь
возбуждения и, следовательно, тем больше суммарный ток, протекающий по обмотке
возбуждения генератора.
Увеличение тока возбуждения с уменьшением коэффициента мощности нагрузки
обеспечивается сдвигом на90 электрических градусов дополнительной обмотки генератора
относительно его силовой обмотки. Таким образом, выходное напряжение
поддерживается постоянным с точностью±4% от среднерегулируемого значения при
изменении нагрузки в пределах от холостого хода до номинальной и коэффициента
мощности от1,0 до0,8.
По мере нагрева или остывания обмотки возбуждения уровень напряжения может
незначительно изменяться(увод напряжения). Уровень поддерживаемого напряжения
зависит от сопротивлений всей цепи возбуждения и может быть установлен изменением
сопротивления регулировки напряжения(при вращении ручки«регулировка напряжения» по
часовой стрелке выходное напряжение увеличивается).
1.4.4.3. Электропитание стартера двигателя и подзарядка аккумуляторной батареи
Для питания стартера двигателя на агрегате устанавливается аккумуляторная батарея
напряжением12В. Включение стартера осуществляется с помощью кнопки стартера Кн,
установленной на блоке приборов.
Запрещается нажимать кнопку стартера Кн при работающем двигателе.
Подзарядное устройство обеспечивает подзарядку аккумуляторной батареи во время
работы. Величина тока подзарядки контролируется по амперметру А1 и может быть
увеличена переключением перемычки на зажимах подзарядного устройства из положения
«63 — 65» в положение
«64 — 65».
1.4.4.4. Защита генератора от перегрузок и коротких замыканий
Защита генератора от перегрузок и коротких замыканий осуществляется тепловыми
реле(для агрегатов трехфазного тока). Если ток в силовой обмотке превысит допустимое
значение, то сработает соответствующее реле, разорвется цепь обмотки возбуждения и
генератор развозбудится.
22
При увеличении нагрузки выше допустимой на агрегатах однофазного тока двигатель
глохнет и генератор развозбуждается.

www.boav.ru

Империя — Поисковый онлайн видео сервис

Надоело пропускать премьеры в кинотеатре из-за бешеного ритма жизни? Устали от того, что по телеканалам стоящие фильмы транслируются в неудобное для Вас время? В Вашей семье часто родные делят пульт от телевизора? Ребенок просит посмотреть мультфильмы для детей, когда Вы заняты, а на каналах нет хороших мультфильмов? И, в конце концов, Вы просто хотите расслабиться после трудового дня на диване в домашней одежде за просмотром интересного фильма или сериала?

Для этого лучше всего иметь всегда в закладках любимый сайт, который станет для Вас лучшим другом и помощником. «А как же выбрать такой сайт, когда их так много?» - спросите Вы. Лучшим выбором для Вас будет именно imperiya.by

Почему именно наш ресурс? Потому что он объединяет в себе множество положительных особенностей, которые делают его универсальным, удобным и простым. Вот список основных преимуществ ресурса.

  1. Бесплатный доступ. Многие сайты просят клиентов покупать подписку, чем наш портал не занимается, так как считает, что у людей должен быть свободный доступ в сети интернет ко всему. Мы не берем с наших зрителей плату за просмотр!

  2. Не нужно никакой регистрации и СМС на сомнительные номера телефонов. Мы не собираем конфиденциальную информацию о наших пользователях. Каждый имеет право на анонимность в интернете, что мы и поддерживаем.

  3. Отличное качество видео. Мы загружаем материалы исключительно в HD формате, что, безусловно, способно порадовать любимых пользователей. Ведь гораздо приятнее смотреть хороший фильм с качественной картинкой, чем с изображением низкого качества.

  4. Огромный выбор. Здесь Вы найдете видео на любой вкус. Даже самому заядлому киноману всегда найдется, что посмотреть у нас. Для детей есть мультфильмы в хорошем качестве, познавательные программы о животных и природе. Мужчины найдут для себя интересными каналы о новостях, спорте, автомобилях, а также о науке и технике. А для наших любимых женщин мы подобрали канала о моде и стиле, о знаменитостях, ну и конечно музыкальные клипы. Устроив вечер в кругу семьи, или с друзьями Вы сможете подобрать веселую семейную комедию. Влюбленная пара понежиться за просмотром любовной мелодрамы. После рабочего дня расслабиться помогает захватывающий сериал или детектив. Фильмы в HD формате нового времени и прошлых лет представлены на абсолютно любой вкус и могут удовлетворить потребности любого зрителя.

  5. Возможность скачивать видео. Абсолютно любой материал на сайте можно скачать к себе на компьютер или флешку. Если вдруг Вы соберетесь на дачу с ноутбуком, где нет интернета, или захотите посмотреть фильм на большом экране телевизора, то Вы всегда можете заранее скачать, а после посмотреть в нужный момент. При этом Вам не придется ждать своей очереди, чтобы скачать видео, как это бывает на торрентах или других похожих сайтах.

  6. Безопасность. Мы следим за чистотой контента, каждый файл перед закачкой проверяется. Поэтому на нашем сайте нет никаких вирусов и шпионских программ, и мы тщательно следим за этим.

  7. Новинки. Регулярно мы обновляем и добавляем на портал новые мультфильмы, сериалы, ТВ-шоу, музыкальные клипы, новости, обзоры, мультсериалы и т.д. и всё это Вы можете посмотреть совершенно бесплатно, без регистрации и смс. Мы стараемся для Вас, для наших любимых посетителей.

  8. Онлайн-просмотр. На нашем сайте не обязательно предварительно скачивать фильм, чтобы его посмотреть, достаточно просто включить и наслаждаться просмотром. Благодаря профессиональной настройке не будет никаких торможений, и ничто не сможет Вам помешать посмотреть интересный фильм.

  9. Закладка. На сайте можно нажатием одной кнопки со звездочкой отравить видео в закладки и вернуться к нему позже. У каждого, наверняка бывало, что увидел на сайте интересное видео, которое хочешь посмотреть, но прямо сейчас нет возможности. Данная кнопка поможет Вам в этом и, освободившись, Вы с легкостью сможете посмотреть, то что хотели.

  10. Удобный интерфейс. Поиск нужного видео не займет у Вас много времени, так как сайт лучшим образом адаптирован для пользователей, и всё интуитивно понятно. Даже ребенок сможет разобраться и включить для себя мультфильм или какую-нибудь программу о животных, природе.

Кино как искусство появилось сравнительно недавно, но уже успело тесно переплестись с нашей жизнью. Множество людей из-за спешки нашего времени уже годами не ходили в театр, в галерею или музеи. Однако трудно себе представить человека, который не смотрел сериал или фильм хотя бы месяц. Киноискусство является синтезом театра, музыки, изобразительного искусства и литературы. Таким образом, оно дает даже самому занятому человеку, у которого нет времени ходить по театрам и галереям, быть ближе к искусству и духовно совершенствоваться.

Также кино заняло сферу и общедоступного развлечения. Просмотр комедий, боевиков, вестернов и т.д. отлично вписывается в какой-нибудь вечер в кругу семьи. Ужастики отлично щекочут нервы даже самого бесстрашного человека. Мультфильмы обожают дети, а некоторые можно смотреть и всей семьей. Познавательные видео помогают расширить знания, посмотреть на мир шире и удовлетворить собственное природное любопытство.

Человек в двадцать первом веке уже не может представить свою жизнь без технологий будущего, кажется, в будущем машины, роботы и техника смогуд заменить человека, а точнее выполнение многих автоматических работ, по этому каждый хочет смотреть какие технологии будут в будущем. На imperiya.by Вам и не нужно откладывать просмотр, просто добавьте видео в закладки и в любой момент можете к нему вернутся и отлично провести время за просмотром качественного видео.

Не отказывайте себе в удовольствии, начните смотреть уже прямо сейчас! Знакомьтесь с обновлениями, с новинками, выбирайте то, что хотели бы посмотреть позже. Порадуйте себя и близких интересными фильмами в хорошем качестве!

imperiya.by

Генератор аб 4 т 230 м1: бензогенератор военный

Навигация — Главная → Электричество →

Ручная электростанция, мощный генератор на основе мотор-колеса, военные ручные генераторы

В вопросах автономного электроснабжения при отсутствии электричества или перебоях в подаче, можно использовать так называемые альтернативные источники электроэнергии. Такие как ветроэлектростанции, гидро, и бензо-дизельные генераторы. Но все эти источники электроэнергии имеют свои недостатки. Так как требуют энергию из вне для преобразования её в электричество.

Ветрогенератору нужен ветер, который дует не постоянно, а солнечным панелям солнце, которого не бывает неделями, особенно в зимнее время и в пасмурную погоду. Генераторам на двигателях внутреннего сгорания требуется топливо, которое становится только дороже, что делает их невыгодными, а так-же техническое обслуживание и др., делает их дорогой игрушкой, или аварийным источником на короткое время.

Я хочу рассмотреть такой вариант. Например ручной генератор, который работает от мускульной силы человека. Кроме того, что его приходится крутить самому, у него есть ряд преимуществ.

Описание на бензогенератор АБ-4. Где скачать бесплатно?

Он не зависит от погодных условий (ветер, солнце), так-же он мобилен, прост в обращении, и может использоваться где угодно. Самые маленькие представители и самые известные, это китайские ручные динамо зарядники для мелкой электроники. Но такие маленькие «динамки» годятся лишь для экстренной подзарядки, а использовать их для постоянной выработки энергии крайне неудобно.

Во-первых они дают слишком мало энергии, и чтобы зарядить простой телефон, или небольшой фонарик их надо крутить часами. А если электричество нужно каждый день, то такие устройства во-первых не выдержат и быстро выйдут из строя от постоянных нагрузок, так как сделаны из пластмассы и не рассчитаны на большой ресурс. Да и человеку крутить эту штуковину по несколько часов в день ради зарядки мобильника и др. электроники просто долго и не целесообразно, да и после 15-ти минут кручения банально устают руки от монотонных движений.

Выходом из положения может быть более большой ручной генератор, чтобы вырабатывал гораздо больший ток, которым заряжать большой аккумулятор. А от этого аккумулятора уже питать и заряжать портативную электронику. То-есть большим генератором можно зарядить или подзарядить ёмкий аккумулятор, который например будет оснащён гнездом прикуривателя автомобиля. А после некоторое время использовать эту энергию подключая через гнездо прикуривателя различную электронику.

А когда аккумулятор «сядет» снова его зарядить. Такое решение позволит постоянно пользоваться энергией и при этом крутить генератор только тогда, когда в буферном аккумуляторе кончится заряд, а большого аккумулятора может хватать на недель или больше. Смотря как расходавать электроэнергию. Я думаю понятно, что такой источник рассматривается только для обеспечения минимальных потребностей человека в электроэнергии, такой как зарядка портативной электроники, и как максимум использование ноутбука.

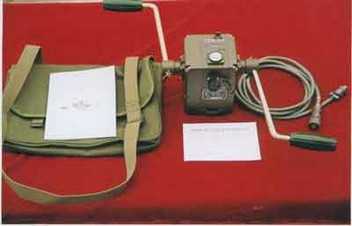

Для этих целей может подойти например вот такой готовый вариант. Военные ручные генераторы, они как раз и созданы для выработки электроэнергии в любых условиях и в любом месте. Мощности таких генераторов от 3-х ватт и до 70 ватт. Есть множество моделей с различными характеристиками, так-же более современные аналоги имеют множество выходов адаптированных не только для зарядки больших аккумуляторов, но и для зарядки портативной техники( выходы USB, 12V, 19V)
> > > >
Так-же их можно оснастить любыми нужными дополнительными входами и выходами. Преимущество таких больших генераторов в сравнении с китайскими «динамками » очевидно. Такой генератор достаточно мощный и за пару часов вырабатывает до 100 ватт энергии, а маленькие генераторы всего 2-3 ватта. Значит им можно зарядить большой аккумулятор например как на компьютерных ИПБ, и далее пользоваться энергией.

Но свинцово-кислотные аккумуляторы не любят быстрый заряд и быстро выходят из строя. Оптимальный режим заряда составляет около 10% от ёмкости аккумулятора. Это я к тому, что не стоит заряжать свинцово-кислотные аккумуляторы повышенным током, но как сократить время зарядки, если аккумулятор надо заряжать 10 часов, ведь столько не покрутишь.

Тут есть два выхода, это использовать литий-ионные аккумуляторы, которые можно заряжать большими токами, но сейчас ёмких литий-ионных аккумуляторов почти нет в свободной продаже. Или NI-HM аккумуляторы нового поколения, которые можно заряжать большими токами силой до половины ёмкости самих аккумуляторов. Единственное это следить за температурой аккумуляторов, так как они сильно греются при высоких зарядных токах. И надо следить чтобы температура не поднималась выше 70грС. Или использовать большие свинцово-кислотные аккумуляторы с расчетом на 10% заряд.

Например если взять военный генератор, что на рисунке выше и крутить его как написано в инструкции, то-есть 60об/м, то он будет в зависимости от модели давать номинальное напряжение, например 50 ватт.

Это получается генератор будет давать около 4А тока, значит если использовать для зарядки свинцово-кислотный аккумулятор, то надо ёмкость около 40А. Подойдёт автомобильный, но можно и меньше.Если использовать меленький аккумулятор, то надо следить чтобы ток не выходил за расчетные параметры. Например для 10-ти амперного аккумулятора зарядный ток 1А, но кратковременно можно до 2А.

Если же рассматривать что-то действительно мощное, как домашнюю или походную электростанцию большой мощности. То можно использовать тоже практически готовый вариант, такой как велосипед и велосипедное мотор-колесо. Сейчас с развитием электро транспорта в продаже появился большой выбор наборов для переделки велосипедов на электротягу.

В качестве мотора используется готовое мотор-колесо. Это мотор-колесо так-же отличный низкооборотный генератор большой мощности. И может выдавать, например мотор-колесо мощностью 350ватт, в режиме генератора при тех-е оборотах может выдавать до 300ватт энергии. Ниже на фото пример готовой электростанции на базе велосипеда с мотор-колесом.
> >
За основу такой электростанции можно использовать как готовый велосипед, так и просто раму с педалями, которую можно установить стационарно. Так-же мотор-колесо нужно без всяких дополнительный вело «причендал». А сам генератор стоит намного дешевле чем комплект для переделки велосипеда. Цены на мотор-колёса начинаются от 3500руб, но можно найти и дешевле, тем более с рук. Вся адаптация под генератор заключается в подключении мотора как генератор.

Мотор-колесо это трёх фазный низкооборотный двигатель на постоянных магнитах, в режиме генератора вырабатывающий переменное напряжение. Для выпрямления, преобразования тока из переменного в постоянный нужно сделать простейший выпрямитель на диодах. А так-же для контроля заряда аккумулятора нужно подключить амперметр и вольтметр. Ниже примерная схема подключения аккумулятора для зарядки.

При использовании контрольных приборов при зарядке хорошо ориентироваться. Например при зарядке авто аккумулятора нужно ток держать не выше 6-ти ампер, хотя кратковременно можно и до 10-ти. А сам генератор может выдать и до 20А. По вольтметру можно смотреть уровень заряда аккумулятора. Если напряжения на клеймах во время зарядки поднялось выше 14,5 вольт, значит аккумулятор подзарядился, так-же не стоит опускать разряд аккумулятора ниже 11вольт, это тоже влияет на ресурс.

Чтобы не заряжать «севший» аккумулятор по 10 часов, можно делать так. Когда аккумулятор немного сядет просто его дозаряжать, это хоть надо делать чаще, но по времени это будет значительно меньше,1-2часа. При использовании такой электростанции можно при отсутствии электроэнергии через гнездо прикуривателя заряжать портативную электронику, подключать светодиодное освещение. А при экономном использовании достаточно 1 раз в неделю крутить такой валогенератор, так как -а 1 час можно выработать до 100ватт энергии.

stroyvolga.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
