Устройство и принцип работы генератора асп-10

Устройство генератора изображено на рис.6.4,

В корпусе генератора расположены газообразователь 1, вытеснитель 2 и газосборник (промыватель) 3. Газообразователь 1 соединен с вытеснителем 2 переливным патрубком 4, а с газосборником – трубка 5

Корпус закрывается крышкой 6 и герметизируется прокладкой 7, вставляемой в паз крышки. Траверса 8 вводится в проушины крюков.

Вращением втулки 23 с помощью рукоятки 22 создается усилие прижима

крышки к горловине. В крышку встроен подвижный шток 9 с коромыслом 20, на которое подвешивается загрузочная корзина 10.

Рис 6.4 Генератор ацетиленовый АСП-10:

1 – газообразователь, 2 – вытеснитель; 3 – газосборник (промыватель), 4 -патрубок переливной, 5 – трубка переливная, 14 – пробка, 15 – манометр, 16 -клапан предохраительный, 17 – защитное устройство, 18 – вентиль, 19 – опора; 24 – прокладка, 25 – кольцо уплотнительное, 6 – крышка, 7 – прокладка; 8-траиерса, 9 – шток, 10-корзина, 11 – кольцо уплотнительное, 12 – пробка; 13-фиксатор, 20 -коромысло, 21-рукоятка-кнопка, 22 – втулка

Герметизацию штока обеспечивают резиновые уплотнительные кольца, вставляемые в гнездо крышки. Необходимое усилие герметичного уплотнения обеспечивается резьбовой пробкой 12.

Фиксатор 13 имеет различные по глубине внутренние пазы с буквенными

обозначениями – О, М, С и Б, что соответствует – нулевой малой, средней и большой замочке корзины. Нижнее положение корзины задается вводом рукоятки – кнопки 21 в паз Б фиксатора, верхнее – в паз О.

Таким образом, переставляя рукоятку-кнопку в пазы различной глубины в фиксаторе, регулируют глубину погружения корзины, а значит и карбида кальция в воду.

Пробки 14 и кольца уплотнительные 25 служат для герметизации штуцеров слива ила (воды) из вытеснителя и промывателя, причем для промывателя штуцер является контрольно-сливным. На корпус генератора устанавливаются манометр 15, клапан предохранителя 16, защитное устройство 17 с вентилем 18.

При снятой крышке в газообразователь заливается вода до обреза трубки 5, а в промыватель – до отверстия контроля уровня. Крышка с подвешенной на нее корзиной, загруженной карбидом кальция устанавливается на горловину генератора.

После герметизации крышки шток с корзиной опускается (из положения О рукоятка-кнопка переводится в положение па фиксаторе М, С или Б) и корзина погружается в воду.

Ацетилен, образующийся в результате реакции карбида кальция с водой, по – трубке 5 поступает в газосборник, барботируя через слой воды, охлаждается, промывается и через вентиль 18 и защитное устройство 17 поступает на потребление.

В случае уменьшения отбора ацетилена и повышения давления в генераторе вода из газообразователя 1 передавливается в вытеснитель 2, объем замоченного карбида кальция уменьшается, тем самым уменьшается газообразование; при снижении давления происходит обратный процесс. Таким образом, газообразование происходит в автоматическом режиме в зависимости от величины потребления ацетилена.

При возрастании давления в генераторе выше допустимого (рабочего) срабатывает предохранительный клапан 16, выпуская ацетилен в атмосферу.

Защитное устройство 17 предназначено для предохранения генератора от проникновения в него кислорода или воздуха со стороны отбора ацетилена и задержания детонационного горения ацетиленокислородной смеси.

6.6. Содержание отчета

В отчете следует привести цель работы, схему и сущность газовой сварки металлов; строение ацетиленокислородного пламени и график изменения температур в его зонах; принципиальные схемы ацетиленового генератора, инжекторной горелки, кислородного резака, водяного затвора; схему и сущность кислородной резки металла; расчеты по выбору номера горелки, номера наконечника для заданных условий сварки, а также – расчеты по выбору кислородного резака, номера мундштука, генератора.

Устройство и принцип действия

Генератор ацетилена – это устройство для получения ацетилена путем химической реакции. Взаимодействие карбида кальция с водой приводит к выделению целевого продукта. В настоящее время такие устройства используются как в стационарных, так и в мобильных газовых установках. Собственно, ацетилен и является основным горючим при газовой сварке. Поговорим подробнее о том, что это за оборудование и каковы его ключевые особенности.

Классификация генераторов

Ацетиленовые генераторы принято классифицировать по нескольким признакам, среди которых производительность, применение, давление и принцип действия. По давлению различают ацетиленовые генераторы низкого давления – до 0,01 МПа, среднего – 0,07-0,15 МПа, высокого – более 0,15 МПа.

По способу передвижения ацетиленовый генератор может быть стационарным и передвижным. Последние устройства менее производительны – 0,3-3 м ³ , стационарные производят от 5 до 160 м 9 .0009 3 из горючих газов в час. Что касается принципа действия, то стоит отметить следующие виды: HF – смешение карбида и воды, VC – вода на CaC ₂ с возможным “мокрым процессом”. Кроме того, сварщики часто используют ВК, но только при «сухом способе». Очень редко, но все же применяются комбинированные генераторы. Они сочетают в себе черты и технические характеристики различных видов, которые дополняют друг друга.

Принцип действия ацетиленового генератора

Как отмечалось выше, конструкция и принцип работы устройства определяются его типом. Во-первых, давайте посмотрим на генератор «карбид в воде». Он самый популярный и простой.

Принцип работы следующий. Карбид через бункер подается определенной порцией в газообразующую камеру. В это время она проходит через кормушку. В газообразующей камере есть вода. Что касается подачи карбида, то она регулируется автоматически и во многом зависит от давления в системе. После очередной порции давление в газообразующей камере увеличивается. Если она падает ниже критической отметки, загружается следующая партия.

Непосредственно при взаимодействии образуется тот самый ацетилен. Он поступает в специальный шланг через селектор. Гашеная известь удаляется через специальный бункер.

Как работает генератор карбида в воде?

В данном случае речь пойдет о так называемом «мокром процессе». Принцип работы такого генератора аналогичен описанному выше с одним лишь отличием. Здесь на карбид периодически подается вода, откуда, собственно, и пошло название. Очевидным преимуществом такого решения является то, что при максимальной простоте конструкции надежность установки достаточно высока. Конечно, здесь есть и недостатки, которые выражаются в неполном разложении карбида кальция, а также возможном перегреве ацетилена из-за недостаточных размеров зарядного устройства. Такие агрегаты очень редко бывают стационарными, что связано с их малой производительностью, не превышающей 10 м ³/час. Например, именно по такому принципу работает ацетиленовый генератор АСП-10. Имеет малый вес 16,5 кг, а производительность 1,5 м ³/ч.

«Вода на карбиде» по принципу «сухого процесса»

Суть работы таких генераторов заключается в том, что в газовой камере находится приводной барабан с карбидом. Существует также полуавтоматическая система подачи карбида. Загружается в барабан через специальные люки. Сюда же добавляется вода. При этом крайне важно соблюдать правильную дозировку жидкости. Его количество должно быть ровно в два раза больше, чем необходимо для разрушения карбида. Так как при химической реакции выделяется много тепла, лишняя вода испаряется, и удалять их не нужно. Что касается гашеной извести, то она падает через нижнюю решетку барабана, а затем удаляется.

При этом устройство ацетиленового генератора позволяет получать сухую известь за счет полного испарения жидкости в системе. Отсюда собственно и появилось название «сухой процесс». Что касается преимуществ такого решения, то они заключаются в простоте обслуживания и удаления отработанного карбида. Как правило, это генераторы стационарного типа со средней производительностью.

Система водовытеснения

Конструктивное отличие таких ацетиленовых генераторов заключается в особенностях газообразующей камеры. Он состоит из двух соединенных между собой емкостей (горючего и газообразователя). Последний загружен карбидом, поэтому вода вытесняется в воздушные подушки вытеснителя. Через селектор ацетилен удаляется из камеры.

Количество загружаемого карбида, а также производительность устройства регулируются автоматически. Правда, процесс зависит от давления. Чем он выше, тем медленнее течет, и наоборот. Интересно, что работу ацетиленового генератора такого типа можно плавно регулировать, что является сильной стороной устройства. Также система «водоизмещение» славится своей надежностью. Главный недостаток заключается в том, что уход за продуктивными растениями очень сложен. Поэтому ацетиленовые генераторы этого типа выполнены мобильными и имеют небольшую производительность.

Комбинированные генераторы

Часто сварочное оборудование сочетает в себе системы «вода в карбиде» и «водовытеснение». Принцип работы заключается в том, что в газосборной камере находится корзина с карбидом, в которую подается вода. В ходе химической реакции образуется ацетилен. Если в системе возникает избыточное давление, вода вытесняется в воздушный мешок вытеснительной камеры. Отвод ацетилена осуществляется через обратный клапан, после чего он покидает камеру.

В случае падения давления вода из вытеснителя возвращается в корзину и тем самым стимулирует образование ацетилена. В большинстве своем такие системы изготавливаются мобильными. Комбинированные ацетиленовые генераторы отличаются высокой плавностью работы и отсутствием такого негативного фактора, как падение давления в системе. Устройства имеют низкую производительность, но пользуются большим спросом.

Устройство ацетиленового генератора низкого давления

Корпус такого устройства имеет две раздельные камеры. Верхний – водосборник, нижний – газосборник. Между собой они разделены специальной перегородкой. Газосборная камера имеет реторту, расположенную внизу. В него помещается корзина с карбидом. После загрузки он герметизируется, для чего в качестве уплотнителя используются резиновые прокладки.

С помощью крана вода подается сверху. При попадании в реторту запускается карбидный процесс, который затем поступает в камеру сбора газов. Потом он идет на осушитель и гидрозатвор, потом идет на резак или газовую горелку.

Регулировка давления автоматическая. По мере его увеличения жидкость вытесняется из реторты. Когда вода опускается ниже уровня крана, образование ацетилена значительно замедляется. Такое сварочное оборудование может работать при температуре окружающей среды до -25 градусов Цельсия, что, без сомнения, является достоинством.

Генераторы среднего и высокого давления

Ацетиленовый генератор АСП-10 относится к оборудованию, работающему в среднем диапазоне давлений. Устройство принципиально идентично генераторам низкого давления. Но здесь — большие габариты и соответствующая производительность. Из конструктивных особенностей стоит отметить наличие короба, по которому стекает вода. Кроме того, здесь предусмотрено элементарное водяное охлаждение ацетилена. Эта необходимость обусловлена высоким рабочим давлением и высокой температурой газа.

Заключение

Вот мы и разобрались, что такое ацетиленовый генератор. Цена такого оборудования зависит от его типа. Итак, АСП-10 будет стоить около 20 000 рублей. Чем производительнее агрегат, тем он дороже. Полноценные стационарные установки высокого давления стоят от 30 000 рублей и выше. При выборе необходимо учитывать температуры, при которых работает оборудование. Чем шире диапазон, тем универсальнее. В общем, это вся основная информация по данной теме. Теперь вы знаете, что такое ацетиленовый генератор, какие бывают эти устройства, в чем их конструктивные и технические отличия.

Генератор ацетиленовый (газосварочный). – Buy on www.bizator.com

Adverts
business classifieds Products
goods & services Companies
companies in directory

Search

Bizator / Объявления / оборудование и материалы / промышленное оборудование / сварочное оборудование

Тип предложения: продажаОпубликовано: 09.02.2017г.

0679887737

Show phone

Write a message Address: Ukraine, L’vivs’ka Oblast’, Lviv

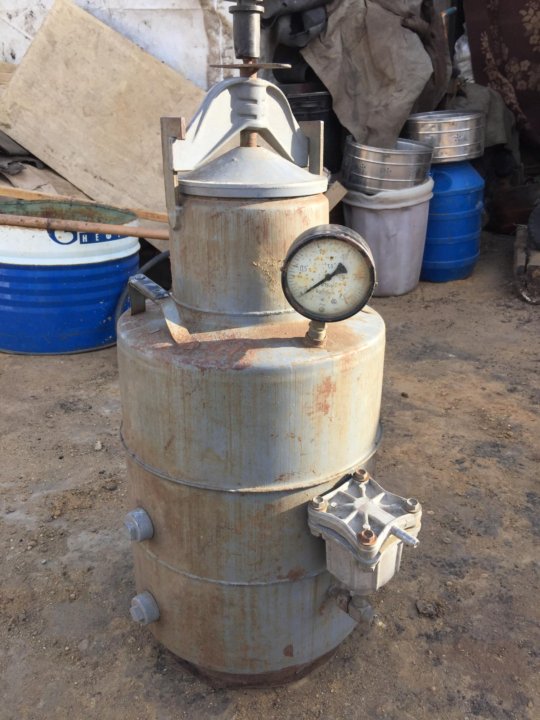

Acetylene generator ASP-10 for gas welding. Производительность 1,25 м3/ч. Разовая загрузка карбида кальция 3,2 кг, фракция 25-80 мм. Суммарная мощность 50,6 л. Рабочее давление от 0,1 до 1,5 кгс/см2. Корпус стальной, габариты 450х600х1000мм, вес 16,5 кг. Сварной генератор АСП-10 предназначен для получения топливного газа ацетилена из смеси воды и карбида кальция, а также крепления оборудования для газопламенной сварки или резки металлов. Мобильный ацетиленовый генератор АСП-10 используется в домашних мастерских и на строительных площадках. Новый, складское хранение.
