Ggg40 чугун: Механические и физические свойства чугуна GGG-40 (Ductile Iron – высокопрочный чугун с шаровидным графитом ВЧШГ).

alexxlab | 02.06.1995 | 0 | Разное

Механические и физические свойства чугуна GGG-40 (Ductile Iron – высокопрочный чугун с шаровидным графитом ВЧШГ).

		Раздел недели: Плоские фигуры. Свойства, стороны, углы, признаки, периметры, равенства, подобия, хорды, секторы, площади и т.д.
Поиск на сайте DPVA Поставщики оборудования Полезные ссылки О проекте Обратная связь Ответы на вопросы. Оглавление Таблицы DPVA.ru – Инженерный Справочник	Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница / / Техническая информация/ / Материалы/ / Металлы/ / Чугун / / Механические и физические свойства чугуна GGG-40 (Ductile Iron – высокопрочный чугун с шаровидным графитом ВЧШГ).   Вы сейчас находитесь в каталоге:    Чугун    Поделиться:    Механические и физические свойства чугуна GGG-40 (Ductile Iron – высокопрочный чугун с шаровидным графитом ВЧШГ). Механические свойства Величина Ожидаемое значение для отливок с толщиной стенки Единица измерения 30-60 мм 60-200 мм Модуль Юнга = модуль нормальной упругости (Young’s modulus = Young’s modul) 167000 – 170000 МПа Напряжение сдвига (на сдвиг)= жёсткость на сдвиг = жёсткость при сдвиге (shear modulus) нет данных МПа Предел прочности на разрыв = предел прочности при растяжении (tensile strength) 390 370 МПа Относительное удлинение при разрыве (elongation) 16/17 14 % Предел выносливости (усталости) при знакопеременных нагрузках = предельное усталостное напряжение (limiting fatigue stress) нет данных МПа Напряжение на изгиб = предел прочности при изгибе = сопротивление изгибу (bending strength) нет данных МПа Условный предел текучести = напряжение текучести (yield strength) 250 240 МПа Твердость по Бринелю HB 30 140-190 Безразмерная Физические свойства Величина Значение Единица измерения Коэффициент линейного теплового расширения (thermal expansion coefficient) 10-11,5 10-6/K = 10-6/С Теплопроводность (thermal conductivity) 25-42 Вт/(м*K) = Вт/(м*С) Удельная теплоемкость (specific heat capacity) нет данных Дж/(кг*K) = Дж/(кг*c) Температура плавления (melting temperature) 1150 – 1250 °C Эксплуатационная температура = температура использования (service temperature) -100/+400 °C Плотность (density) 7100-7300 кг/м3 Удельное электрическое сопротивление (resistivity) 0,45-0,65 (Ом*мм2)/м Поиск в инженерном справочнике DPVA. Введите свой запрос: Дополнительная информация от Инженерного cправочника DPVA, а именно – другие подразделы данного раздела: Поиск в инженерном справочнике DPVA. Введите свой запрос:
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста. Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
Коды баннеров проекта DPVA.ru Начинка: KJR Publisiers Консультации и техническая поддержка сайта: Zavarka Team	Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

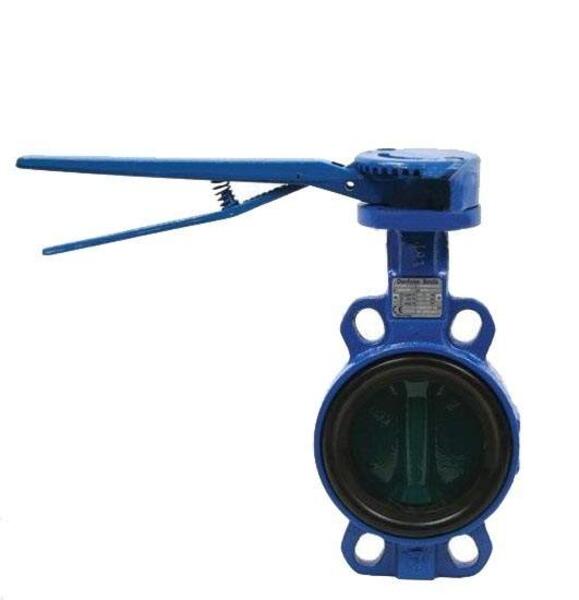

Затвор дисковый поворотный DN.ru G50-G40-EPDM Ду80 Ру16, корпус – чугун GGG50, диск

0 товаров (0 шт) 0 ₽

Корзина

Сумма 0 ₽ с НДС

В корзину Оформить заказ

Свернуть

Модификация

Выберите модификацию электропривод DN.ru 220В электропривод DN.ru 220В электропривод DN.ru 24В электропривод DN.ru 380В электропривод ГЗ 220В электропривод ГЗ 24В электропривод ГЗ 380В

О товаре

Производитель: DN.ru, Китай

Класс герметичности: A

Диаметр: Ду80

Тип ISO-фланца арматуры: F05

Артикул: D050-01897

Материал диска: высокопрочный чугун GGG40

Материал корпуса: Чугун GGG-50

Давление номинальное: 16 бар

Уплотнение: EPDM

Тип управления: электропривод

Все характеристики

Низкая цена

21 808 на 01. 11.2022 ₽ $ €

на складе в Москве

Доставка в г. Москва 3 Ноября ?

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Все размеры:

Ду40 22 102₽Ду50 21 185₽Ду65 21 501₽Ду80 21 808₽Ду100 23 497₽Ду125 24 712₽Ду150 40 587₽Ду200 41 121₽Ду250 46 586₽Ду300 53 039₽

Характеристики

Характеристики

Затвор дисковый поворотный DN.ru G50-G40-EPDM Ду80 Ру16, корпус – чугун GGG50, диск – чугун GGG40, с электроприводом DN.ru-005-220, 220В предназначен для установки на трубопроводах в системах автоматического управления теплоснабжением и водоснабжением, в системах стационарного кондиционирования и вентиляции на промышленных и гражданских объектах. Режим эксплуатации затвора с электроприводом – повторно-кратковременный S2 по ГОСТ 183-74 с продолжительностью включения (ПВ) 15%. Питание электропривода осуществляется сети переменного тока 220 В 50 Гц. Общие характеристики затвора DN.ru BV16 Ду 80 с электроприводом DN.ru-005 220В Диаметр номинальный DN – 80 мм Давление номинальное PN – 16 бар Тип управления – электропривод Тип присоединения – межфланцевый Наличие пневмораспределителя – нет Выходной крутящий момент – 40 Нм Температура рабочей среды от -10℃ до до до 110 Цвет затвора – Синий Степень защиты корпуса IP – 67 Датчик обратной связи – Концевые выключатели Наличие блока концевых выключателей – есть Наличие ручного дублера – Шестигранник Класс герметичности по ГОСТ 54808-2011 – “A” Материал корпуса – Чугун GGG-50 Материал диска – высокопрочный чугун GGG40 Тип уплотнения – EPDM Вес запорной арматуры – 2. 9 кг Вес привода – 3.6 кг Вес – 6.5 кг Размер штока, мм – 9х9 Страна производитель затвора – Китай Страна производитель привода – Китай Примечание – На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО – Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Затвор дисковый поворотный DN.ru G50-G40-EPDM Ду80 Ру16, корпус – чугун GGG50, диск – чугун GGG40, с электроприводом DN.ru-005-220, 220В Материалы затвора DN.ru BV16 № Деталь Материал 1 Корпус высокопрочный чугун GGG50 2 Диск высокопрочный чугун GGG40 3 Уплотнение седла EPDM 4 Шток верхний нержавеющая сталь AISI 420 5 Шток нижний нержавеющая сталь AISI 420 6 Кольцо стопорное сталь AISI 201 7 Пыльник NBR 8 Прокладка штока NBR 9 Вкладыш сталь AISI 201 10 Пробка пластмасса 11 Кольцо стопорное сталь 65Mn Схема затвора DN. ru BV16 Установочные размеры и характеристики затвора DN.ru BV16 с электроприводом DN.ru-005 220В L (строительная длина) – 45 мм A + C (строительная высота – 302 мм Ду – 80 мм D1 – 123.5 мм A – 181 мм B – 95 мм F – 160 мм S – 121 мм C – 121 мм Эскиз затвора DN.ru BV16 с электроприводом DN.ru-005 220В Характеристики электропривода – DN.ru-005 220В ○ Тип электропривода – Четвертьоборотный Крутящий момент привода – 50 Нм ○ Напряжение питания – 220 В ○ Номинальный потребляемый ток – 0.25А Датчик обратной связи – Концевые выключатели Степень защиты корпуса – IP67 Взрывозащита корпуса – нет Тепловая защита двигателя – есть Страна производитель электропривода – Китай ○ Тип ISO-фланца привода – F05, F07 ○ Размер штока, мм – 14х14 Электрическая схема подключения электропривода DN. ru-005 220В

GGG40 / EN-GJS-400-15 | Gieterij Dijkkamp

Характеристики GGG40

GGG40 является наиболее часто используемым сплавом из чугуна с шаровидным графитом и имеет преимущественно ферритную структуру. Этот чугун обладает отличной обрабатываемостью в сочетании с хорошей ударной вязкостью, высокой электропроводностью, хорошими свойствами относительного удлинения и магнитной проницаемостью. Материал нельзя сваривать.

Поскольку GGG40 чрезвычайно прочен, он подходит для компонентов, подвергающихся большим нагрузкам; например рычаги, звенья цепи, корпуса, тормозные колодки и шатуны.

Стандарты/обозначения

EN 1563 SYM (ЕС)	EN-GJS-400-15
EN 1563 NR (ЕС)	ЕН-ДЖС1030
DIN 1693 (Германия)	ГГГ40
НОМЕР WERKSTOFFNUMMER (DE)	0,7040
ASTM A536-584 (США)	60/40/52
АЛЬТЕРНАТИВНЫЙ	ГГГ 40, ГГГ-40

Механические свойства

Прочность на растяжение	R м	400	[Н/мм 2 ]
Предел текучести	о 0,2В	250	[Н/мм 2 ]
Удлинение	А	15	[%]
Твердость по Бринеллю	НВ 30	135-180
Модуль упругости	Е или	169	[кН/мм 2 ]
Ударная вязкость при надрезе при 20 °C.	Ав	10	[Джоуль]
Прочность на сжатие	о дБ	800	[Н/мм 2 ]
Содержание феррита	–	мин. 85	[%]
Тип шаровидности I+II	–	мин. 85	[%]

Химический состав

Углерод	С	3,4-3,85	[%]
Кремний	Си	2,3-3,1	[%]
Марганец	Мн	0,1-0,3	[%]
Сера	С	0,02 макс.	[%]
Фосфор	П	0,10 макс.	[%]
Железо	Fe	Остаток

МЫ РАДЫ ПОМОЧЬ ВАМ

Этот веб-сайт представляет вам первое впечатление о нашем семейном бизнесе и нашей продукции.
Но, конечно, можно еще многое рассказать. Мы рады Вам помочь!

ЕСТЬ ВОПРОСЫ?

Конечно, мы не можем раскрыть все «секреты» на нашем сайте. Для получения дополнительной информации или конкретной информации, пожалуйста, не стесняйтесь обращаться к нам.

Свяжитесь с нами

ПОДАТЬ ПРЕДЛОЖЕНИЕ?

Вы точно знаете, что вам нужно? Затем перейдите непосредственно на нашу страницу коммерческого предложения и заполните полную форму. Вы получите от нас подходящее предложение в кратчайшие сроки.

Подать заявку на предложение

Чугун GGG40 – ковкий чугун

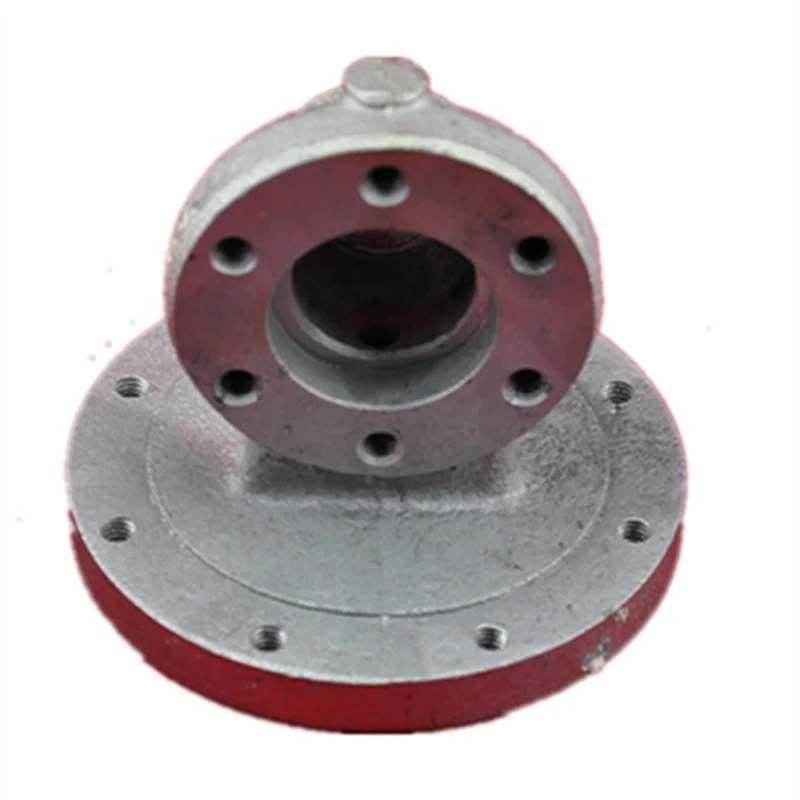

Чугун GGG40 является низкопластичным. утюг. Наше литейное производство производит этот материал уже много лет, и здесь мы вводим его механические и химические свойства и некоторые чугунные отливки производства этого класс материала.

GGG40 — марка ковкого чугуна по немецкому стандарту, равная КТ400, АСТМ А536 60-40-18, 60-40-15, ФКД400, ГС400-12, ФГС400-12, 400/17, 420/12, 400-12, 400-18 и СГ38, СГ40.

Механические свойства GGG40

На самом деле GGG40 включает в себя 3 типа марок. По европейскому стандарту ЭН 1563 , они должны быть EN-GJS-400-15, EN-GJS-400-18 и EN-GJS-400-18LT.

Их основные механические свойства следующие:

Классы	Прочность на растяжение (МПа)	Удлинение (%)	Ударопрочность (Дж)
EN-GJS-400-15	≥ 400	≥ 15	Не указано
EN-GJS-400-18	≥ 400	≥ 18	Не указано
EN-GJS-400-18LT	≥ 400	≥ 18	12 Дж при -20°C

“LT” означает для низких температур.

Однако, если ваши клиенты не указали конкретные требования к относительное удлинение и ударопрочность, затем чугунолитейных цехов должны соответствовать самые низкие требования мин. Прочность на растяжение 400 МПа и мин. 15% удлинение.

Химические свойства GGG40

Обычно клиентам не требуется химический состав, и в международных стандартах, таких как ISO 1083, ASTM A536, DIN 1693, UNI 4544 и AS 1831 обязательных условий для химический состав. Собственно, из разных стандартов их предлагаемые химические составы очень разные, но все они указано, что химический состав должен быть просто ссылкой, и не будут приняты в качестве стандарта проверки качества.

Конечно, если нужно оговорить химический состав для удовлетворения специальное приложение, то следует обозначить допустимые ассортимент химических элементов на чертежах или в ваших требованиях.

Применение GGG40

GGG40 очень хороший материал класса ковкий чугун , который имеет хорошую прочность на растяжение и выход прочность, и особенно очень высокая скорость удлинения.
