Jet GHB-1340A DRO Токарный станок по металлу, 400В
Описание

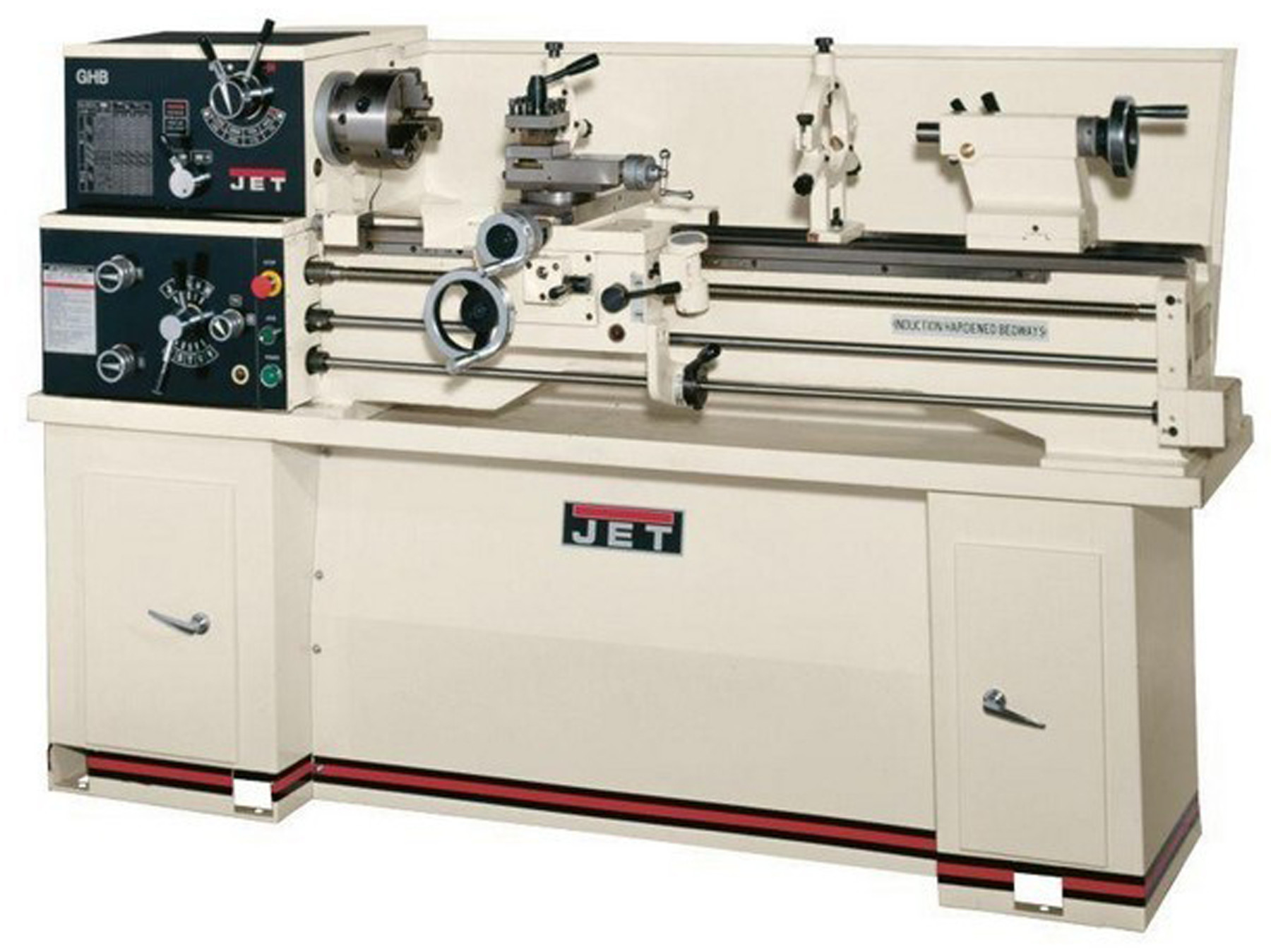

Токарный станок GHB-1340A DRO – усовершенствованная модель GHB-1340 A. Главное отличие – на данном станке установлено устройство цифровой индикации (УЦИ). Использование такого устройства позволяет значительно повысить точность обработки заготовок, снизить вероятность брака и повысить производительность труда. Станок ориентирован на слесарные мастерские, но также может использоваться и частными мастерами, кто подходит к вопросам обработки металла с особой тщательностью.
Станок собран в строгом соответствии со стандартом DIN 8606, что говорит о соблюдении всех параметров и допусков в процессе сборки и гарантирует сервисное обслуживание в странах Таможенного союза. GHB-1340A DRO предназначен для обработки деталей диаметром 330 мм над суппортом и 196 мм над станиной на скоростях от 70 до 2500 об/мин. В данной модели существенно увеличено расстояние между центрами, длинна заготовки может составлять до 1015 мм.
Станок подключается к электросети напряжением 380В. С целью увеличения ресурса, эффективного охлаждения и снижения ресурса привод шпинделя станка погружен в масляную ванну.
GHB-1340A DRO выполнен по двухвинтовой схеме. Для нарезания резьбы используется ходовой винт, для автоматического точения – ходовой вал. На станке возможна регулировка зазоров направляющих при помощи клиновых планок, конструкция задней бабки позволяет обтачивать конические заготовки. Для облегчения механического переключения режимов на GHB-1340A DRO применяется толчковый (импульсный) режим пуска двигателя.
Особенности:
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни передней бабки
- Автоматическая подача продольного и поперечного суппорта
- Регулировка зазоров направляющих при помощи клиновых планок
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Толчковый режим работы шпинделя
- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак (DRO)
Комплектация
- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø200 мм
- Планшайба Ø300 мм
- 4-х-позиционный резцедержатель с фиксатором
- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Указатель резьбы
- Подставка с регулируемыми опорами
- Защитный экран патрона с концевым выключателем
- 2 невращающихся центра МК-3
- Переходник МК-5/МК-3
- Набор сменных шестерён
- Съемный мостик направляющих, gap
- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
Принадлежности
Токарно-винторезный станок JET GHB-1340A 321357T
Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
Закаленные в индукционной печи и отшлифованные направляющие станины
Коробка передач позволяет нарезать резьбу без замены шестерен
Механизм привода шпинделя постоянно работает в масляной ванне
Закаленные и отшлифованные шестерни передней бабки
Автоматическая подача продольного и поперечного суппорта
Регулировка зазоров направляющих при помощи клиновых планок
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Возможность левого и правого вращения шпинделя
Регулируемая муфта подачи
Толчковый режим работы шпинделя
- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø200 мм
- Планшайба Ø300 мм
- 4-х-позиционный резцедержатель с фиксатором
- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Указатель резьбы
- Подставка с регулируемыми опорами
- Защитный экран патрона с концевым выключателем
- 2 невращающихся центра МК-3
- Переходник МК-5/МК-3
- Набор сменных шестерён
- Съемный мостик направляющих, gap
| Модель | GHB-1340A |
| Артикул 380 В | 321357T |
| Диаметр обточки над станиной | 330 мм (gap 476 мм) |
| Диаметр обточки над поперечным суппортом | 197 мм |
| Расстояние между центрами | 1015 мм |
| Частота вращения шпинделя, 8 | 70 – 2000 об/мин |
| Конус шпинделя | МК-5 |
| Присоединение шпинделя, Camlock | D1-4 (DIN 55029) |
| Проходное отверстие шпинделя | 38 мм |
Макс. размер резца | 16 х 16 мм |
| Ход поперечного суппорта | 160 мм |
| Ход верхнего суппорта | 70 мм |
| Пиноль задней бабки | МK-3 |
| Ход пиноли задней бабки | 95 мм |
| Продольная подача, 60 | 0,04 – 0,8 мм/об |
| Поперечная подача, 60 | 0,016 – 0,188 мм/об |
| Метрическая резьба, 23 | 0,45 – 10 мм |
| Дюймовая резьба, 38 | 3,5 – 80 TPI |
| Расстояние между направляющими | 187 мм |
| Выходная мощность | 1,5 кВт / S1 100% |
| Потребляемая мощность | 2,8 кВт / S6 40% |
| Габаритные размеры (ДхШхВ) | 1905 х 762 х 1200 мм |
| Масса | 650 кг |
Jet GHB-1340A, токарный станок с редуктором 13 x 40 дюймов
$11 177,14 9 299,00 долларов США
Отзывы (0)
- Артикул:
- ДЖЕТ321357А
Цена и артикул будут обновляться в зависимости от выбранных опций.
Выберите один…ACU-RITE VUE DROACU-RITE 200S DRONewall DP500Newall DP700Нет
Текущий запас: 0
Корзина Итого: $0.00
Посмотреть корзину Касса
- Описание
- Отзывы
- Дополнительная информация
Описание
Токарно-винторезные станки JET оснащены закрытым редуктором для плавной и бесшумной работы. Прецизионные роликовые подшипники поддерживают закаленный и отшлифованный шпиндель, что обеспечивает жесткие допуски. Каждый токарный станок JET поставляется с функциями, которые вы привыкли ожидать, и все это поддерживается ведущей в отрасли двухлетней гарантией JET.
| СКЛАДСКОЙ НОМЕР | 321357A |
|---|---|
| Макс. качели над кроватью (дюйм) | 13 |
| Макс. качание над поперечными салазками (дюймы) | 25.07.32 |
| Поворот через зазор (дюймы) | 18-3/4 |
| Длина зазора (дюймы) | 8 |
| Расстояние между центрами (дюймы) | 40 |
| Сквозное отверстие шпинделя (дюймы) | 1-3/8 |
| Крепление шпинделя | Д1-4 |
| Конус шпинделя | МТ-5 |
| Количество скоростей вращения шпинделя | 8 |
| Диапазон скоростей вращения шпинделя (об/мин) | 70 – 2000 |
| Количество продольных и поперечных подач (дюймы) | 40 |
| Диапазон продольных подач (IPR) | . 0018 – .0374 |
| Диапазон поперечной подачи (IPR) | .0006 – .0130 |
| Количество дюймовых резьб | 38 |
| Диапазон дюймовой резьбы | 3-1/2 – 80 |
| Количество метрических резьб | 23 |
| Диапазон метрических резьб (мм) | .45 – 10 |
| Макс. Размер инструмента | 5/8″ x 5/8″ |
| Макс. Соединение скольжения (дюймы) | 2-11/16 |
| Макс. Перемещение поперечного скольжения (дюймы) | 6-5/16 |
| Макс. Перевозка (дюймы) | 35 |
| Ход шпинделя задней бабки (дюймы) | 3-3/4 |
| Конус в шпинделе задней бабки | МТ-3 |
| Емкость следования остатка | 2-3/8 |
| Емкость люнета | 2-3/4 |
| Ширина кровати (дюймы) | 7-3/8 |
| Двигатель | 2 л. с., 230 В, 1 фаза |
| Предварительно смонтированный | 230 В |
| Вес нетто (фунты) | 1154 |
| Габаритные размеры (ДхШхВ/дюймы) | 79 х 28-1/2 х 30 |
| GHB-1340A ТОКАРНЫЙ СТАНОК И КОМПЛЕКТЫ ПРИНАДЛЕЖНОСТЕЙ | СКЛАДСКОЙ НОМЕР |
|---|---|
| GHB-1340A с 2-осевым DRO Acu-Rite Vue и цанговым доводчиком | 321102 |
| GHB-1340A с конической насадкой | 321119 |
| GHB-1340A с Acu-Rite Vue 2 Axis DRO | 321103 |
| GHB-1340A с конической насадкой и цанговым доводчиком | 321129 |
| GHB-1340A с 2-осевым УЦИ Newall DP700, цанговым доводчиком и конической насадкой | 321104 |
| GHB-1340A с 2-осевым DRO Newall DP700 и конической насадкой | 321115 |
| GHB-1340A с Acu-Rite 200S 2 Axis DRO | 321122 |
| GHB-1340A с Acu-Rite 200S 2 Axis DRO и конической насадкой | 321123 |
| GHB-1340A с цанговым доводчиком | 321124 |
| GHB-1340A с 2-осевым DRO Acu-Rite 200S и цанговым доводчиком | 321125 |
| GHB-1340A с 2-осевым УЦИ Acu-Rite 200S, коническим приспособлением и цанговым доводчиком | 321127 |
| GHB-1340A с 2-осевым ЦИ Newall DP700 | 321131 |
| GHB-1340A с Acu-Rite VUE 2 Axis DRO, цанговым доводчиком и конической насадкой | 321226 |
| GHB-1340A с 2-осевым УЦИ Newall DP700 и цанговым доводчиком | 321581 |
| GHB-1340A с подставкой CBS-1340A | 321101АК |
| GHB-1340A с Acu-Rite VUE DRO и подставкой | 321103АК |
Характеристики
- Один из самых популярных токарных станков JET теперь оснащен закрытым редуктором Закрытая конструкция редуктора
- обеспечивает плавную и бесшумную работу
- Быстрое и простое изменение скорости
- Закаленные и шлифованные шестерни представлены в передней бабке и редукторе Шпиндель
- D1-4 имеет прецизионную шлифовку для обеспечения точности и поддерживается высококачественными коническими роликоподшипниками
- Передняя бабка постоянно смазывается маслом во время работы Коробка передач
- обеспечивает возможность нарезания резьбы и подачи на широкий дюйм без переключения передач
- Станина V-Way прошла индукционную закалку и отшлифована
- Секция промежуточного слоя, предназначенная для работы большого диаметра
- Независимый ходовой винт и подающий стержень
- Управление приводом шпинделя установлено на фартуке
- Составной и поперечный салазки имеют устранение люфта
- Регулируемые опоры встроены в каретку и направляющие
- Задняя бабка может быть смещена для точения конусов и включает дюймовую градуированную пиноль
- 6-дюймовый 3-кулачковый патрон прямого монтажа с верхними реверсивными кулачками
- 8-дюймовый 4-кулачковый патрон
- 12-дюймовая лицевая панель
- Четырёхсторонняя резцедержатель
- Защита от брызг
- Центры и центральная втулка передней бабки
- Регулятор резьбы
- Ящик для инструментов с инструментами
Будьте первым, кто оставит отзыв об этом продукте.
Написать отзыв
Дополнительная информацияДополнительная информация
- Артикул:
- ДЖЕТ321357А
- Доставка:
- $0,00 (фиксированная стоимость доставки)
- Номер производителя:
- 321357А
- Стиль (Тип):
- Скамья с редуктором
- Отверстие шпинделя (внутр.):
- 1-3/8
- Поворотная кровать (внутр.):
- 13
- Расстояние между центрами (IN.):
- 40
- Цифровой считыватель:
- Ньюолл DP700
- Цифровой считыватель:
- Аку-Райт 200S
- Цифровой считыватель:
- Аку-Райт ВУЭ
Сопутствующие товары
Продажа
Посмотреть продукт
от 10 348,57 долларов США 8 799,00 долларов США
Продажа
Посмотреть продукт
$17 917,14 $14 999,00
Продажа
Посмотреть продукт
15 220,00 долларов США
12 389 долларов США.
00
Продажа
Посмотреть продукт
$11 594,29 9 999,00 долларов США
JET Настольный токарный станок с зубчатой головкой 13 x 40 дюймов GHB-1340A, с Newall NMS300 DRO, конической насадкой и цанговым доводчиком – 323104
| Цифровой считыватель | Ньюолл NMS300 |
Добавление в корзину… Товар добавлен
JET 13″ x 40″ настольный токарный станок с зубчатой головкой GHB-1340A, с Newall NMS300 DRO, конической насадкой и цанговым зажимом – 323104
Токарные станки JET с зубчатой головкой оснащены закрытым редуктором для плавной и бесшумной работы.
Прецизионные роликовые подшипники поддерживают закаленный и отшлифованный шпиндель, что обеспечивает жесткие допуски. Каждый токарный станок JET поставляется с функциями, которые вы привыкли ожидать, и все это поддерживается ведущей в отрасли двухлетней гарантией JET.
Характеристики:
- На изображении показан дополнительный стол, арт. 321443AK
- Закрытая конструкция редуктора обеспечивает плавную и бесшумную работу
- Быстрое и легкое переключение скоростей
- Закаленные и отшлифованные шестерни передней бабки и редуктора
- Шпиндель D1-4 отшлифован для обеспечения точности и поддерживается высококачественными коническими роликоподшипниками
- Передняя бабка постоянно смазывается во время работы
- Шестерня Коробка позволяет нарезать резьбу в широком диапазоне дюймов и обеспечивает подачу без переключения передач
- Конструкция станины с V-образным профилем закалена индукционным способом и отшлифована
- Секция с зазором предназначена для работы с большим диаметром
- Независимый ходовой винт и подающий стержень
- Управление срабатыванием шпинделя установлено на фартуке
- Составные и поперечные салазки с устранением люфта
- Регулируемые направляющие встроены в каретку и направляющие
- Задняя бабка может быть смещена для точения конусов и включает градуированная пиноль
- Масляный поддон в комплекте
- Сертификат проверки допуска в комплекте
- 6-дюймовый 3-кулачковый патрон прямого монтажа с верхними реверсивными кулачками
- 8-дюймовый 4-х кулачковый патрон
- 12-дюймовая планшайба
- Фиксатор и подвижный упор
- Четырехходовой резцедержатель
- Метрический сменный механизм
- Брызговик
- Центры и центральная втулка передней бабки 90 031
- Регулятор резьбы
- Ящик для инструментов и инструменты
Технические характеристики:
| Артикул | 323104 |
| Модель | 9005 7 GHB-1340A|
| Размер | 13″ x 40″ |
| Цифровой считыватель | Newall NMS300 |
| Принадлежности | Коническая насадка и цанговый затвор | 900 53
| Поворот над станиной | 13 дюймов |
| Поворот над поперечной направляющей | 7-25/32″ |
| Поворот через зазор | 18-3/4″ |
| Длина зазора | 8″ |
| 40″ | |
| Отверстие шпинделя | 1-3/8″ |
| Крепление шпинделя | D1-4 |
| 8 | |
| Диапазон скоростей шпинделя (об/мин) | 70 – 2000 |
| Конус шпинделя с втулкой | MT-5 (MT-3) |
| Количество скоростей продольной и поперечной подачи | 40 |
| Диапазон продольных подач (IPR) | . 0018 – .0374 |
| Диапазон поперечной подачи (IPR) | .0006 – .0130 |
| Количество дюймовых резьб | 90 057 38|
| Диапазон дюймовой резьбы (TPI) | 3 -1/2 – 80 |
| Количество метрических резьб | 23 |
| Диапазон метрических резьб | .45 – 10 |
| Максимальный размер инструмента | 5/8″ x 5/8″ |
| Соединение скольжения | 2-11/16″ |
| Ход поперечной салазки | 6-5/16″ |
| Ход каретки | 35″ | 9005 3
| Ход шпинделя задней бабки | 3-3/4″ |
| Конус в шпинделе задней бабки | MT-3 |
| Вместимость люнета | 2-3/8″ |
| Вместимость люнета | 2-3/4 дюйма |
| Ширина станины | 7-3/8″ |
| Двигатель (л.с.) | 2 л.с., 230 В, 1 фаза |
| С проводкой (В) | 230 В |
| 79″ x 28-1/ 2″ x 30″ | |
| Привод | Головка с редуктором |
| Тип (тип) | Стол – Головка с редуктором |
| Вес 90 058 | 1154 фунта |
См.
